ЛЕТУЧИЙ СУППОРТ ДЛЯ ПОДРЕЗКИ ТОРЦОВ Советский патент 1967 года по МПК B23B5/12 B23D21/04

Известны летучие суппорты, предназначенные для растачивания канавок, которые через сменную оправку крепятся на шпинделе станка и имеют непрерывную подачу резца от планетарного механизма.

Предложенный летучий суппорт для подрезки торцов, с планетарной передачей на ходовой винт резцедержателя, установленного на корпусе суппорта, отличается тем, что корпус выполнен разъемным и установочно-переставным вдоль скалки, приводимой во вращение от шпинделя станка.

Летучий суппорт для подрезки торцов отличается также тем, что он снабжен предохранительной муфтой с тарированной пружиной.

Летучий суппорт для подрезки торцов предложен с целью обработки торцов на деталях типа рам судовых дизелей и с целью предотвращения поломок инструмента.

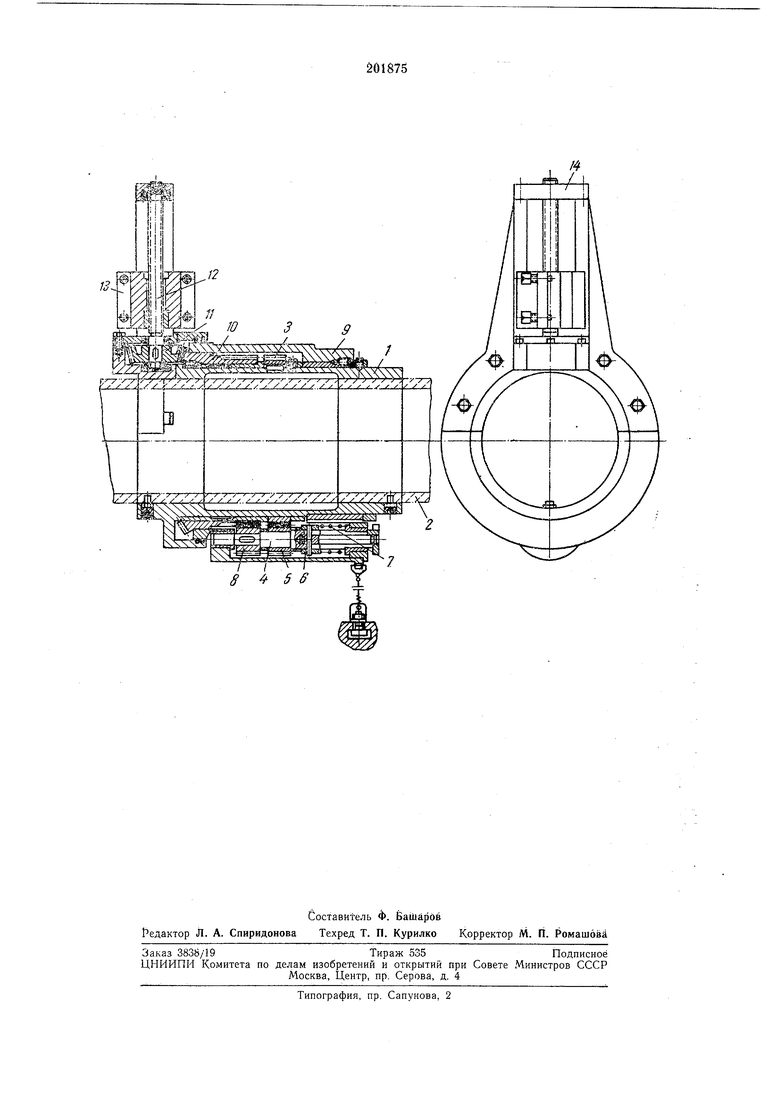

На чертеже показан летучий супиорт, состоящий из корпуса 1, выполненного разъемным и установочно-переставным вдоль скалки 2. На корпусе установлено зубчатое колесо 3, передающее вращение через свободно сидящую на валу 4 шестерню 5 и предохранительную муфту 6 с тарированной пружиной 7 шестерне 8, закрепленной на валу 4, установленном в неподвижном корпусе 9. От шестерни 8 вращение передается планетарной передаче, состоящей из конических зубчатых колес W и 11, приводящей во вращение ходовой винт 12 резцедержателя 13. Предохранительная муфта 6 служит для включения подачи суппорта и срабатывания на случай упора резцедержателя 13 в планку 14.

Предмет изобретения

1.Летучий суппорт для подрезки торцов с планетарной передачей на ходовой винт резцедержателя, установленного на корпусе суппорта, отличающийся тем, что, с целью обработки торцов на изделиях типа рам судовых дизелей, корпус выполнен разъемным и установочно-переставным вдоль скалки, приводимой во вращение от шпинделя станка.

2.Супиорт по п. 1, отличающийся тем, что с целью предотвращения поломок инструмента, он снабжен предохранительной муфтой с тарированной пружиной.
