СПОСОБ И УСТРОЙСТВО ПЕРЕДАЧИ ДАННЫХ, А ТАКЖЕ УСТРОЙСТВО СВЯЗИ Российский патент 2024 года по МПК H04W72/04

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[0001] Настоящее изобретение относится к области технологий беспроводной связи, в частности к способу и устройству передачи данных, а также устройству связи.

УРОВЕНЬ ТЕХНИКИ

[0002] Для реализации процесса «сконфигурированный грант - передача данных малого объема» (Configured Grant - Small Data Transmission, CG-SDT) сетевое устройство может конфигурировать множество периодических ресурсов сконфигурированного гранта (CG, Configured Grant), которые могут соответствовать различным процессам гибридного автоматического запроса повторной передачи (HARQ, Hybrid Automatic Repeat Request). Однако применительно к конкретному процессу передачи данных малого объема (Small Data Transmission, SDT) необходимо решить вопрос, какой именно ресурс CG может использовать пользовательское оборудование (UE, User Equipment) для обмена данными с сетевым устройством.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0003] Согласно первому аспекту вариантов осуществления настоящего изобретения, способ передачи данных, осуществляемый пользовательским оборудованием (UE), включает в себя следующее: определение текущей фазы передачи данных; и использование одного или более ресурса «сконфигурированный грант - передача данных малого объема» (CG-SDT) в процессе CG-SDT в соответствии с текущей фазой передачи данных.

[0004] Опционально, способ также включает в себя: прием по меньшей мере одного ресурса CG-SDT, сконфигурированного сетевым устройством.

[0005] Опционально, по меньшей мере один ресурс CG-SDT конфигурируется с помощью сообщения об освобождении радиоресурса сигнализации управления радиоресурсами (RRC, Radio Resource Control).

[0006] Опционально, использование одного или более ресурсов CG-SDT в процессе CG-SDT в соответствии с текущей фазой передачи данных включает в себя: определение текущей фазы передачи данных как начальной фазы передачи данных; и, после отправки оборудованием UE данных с использованием первого ресурса CG-SDT, принятие решения о том, чтобы больше не отправлять данные с использованием другого ресурса CG-SDT, если от сетевого устройства не поступает информация обратной связи.

[0007] Опционально, способ также включает в себя: определение выполнения условия повторной передачи и использование ресурса повторной передачи CG-SDT для повторной передачи данных.

[0008] Опционально, использование одного или более ресурсов CG-SDT в процессе CG-SDT в соответствии с текущей фазой передачи данных включает в себя: определение текущей фазы передачи данных как последующей фазы передачи данных; и использование для передачи множества ресурсов CG-SDT.

[0009] Опционально, множество ресурсов CG-SDT соответствуют одному и тому же лучу, либо множество ресурсов CG-SDT принадлежат одной и той же группе ресурсов CG-SDT.

[0010] Опционально, множество ресурсов CG-SDT соответствуют тому же лучу, что и ресурс CG-SDT на начальной фазе передачи данных, либо множество ресурсов CG-SDT принадлежат той же группе ресурсов CG-SDT, что и ресурс CG-SDT на начальной фазе передачи данных.

[0011] Опционально, способ дополнительно включает в себя: отслеживание управляющей информации сетевого устройства с использованием конфигурации специального заданного ресурса нисходящего физического канала управления (PDCCH, Physical Downlink Control Channel).

[0012] Опционально, способ дополнительно включает в себя: определение текущей фазы передачи данных как последующей фазы передачи данных; и отслеживание управляющей информации сетевого устройства с использованием конфигурации заданного ресурса канала PDCCH.

[0013] Опционально, заданный ресурс канала PDCCH конфигурируется сетевым устройством.

[0014] Опционально, заданный ресурс канала PDCCH включает в себя по меньшей мере одно из следующего: идентификатор заданного ресурса; конфигурацию заданного ресурса во временной области; конфигурацию заданного ресурса в частотной области; ресурс канала PDCCH тот же, что и ресурс канала PDCCH, соответствующий приему информации обратной связи от сетевого устройства на начальной фазе передачи данных; или сигнал нисходящей линии связи, связанный с заданным ресурсом канала PDCCH, тот же, что и сигнал нисходящей линии связи, связанный с ресурсом CG-SDT, который используется оборудованием UE на начальной фазе передачи данных.

[0015] Согласно второму аспекту вариантов осуществления настоящего изобретения, предлагается способ передачи данных, который реализуется сетевым устройством и включает в себя передачу по меньшей мере одного сконфигурированного ресурса «сконфигурированный грант - передача данных малого объема» (CG-SDT) пользовательскому оборудованию (UE). Оборудование UE использует в процессе CG-SDT по меньшей мере один ресурс CG-SDT в соответствии с текущей фазой передачи данных.

[0016] Опционально, передача оборудованию UE по меньшей мере одного сконфигурированного ресурса CG-SDT включает в себя: передачу первого сообщения об освобождении радиоресурса сигнализации управления радиоресурсами (RRC). По меньшей мере один ресурс CG-SDT конфигурируется с помощью первого сообщения RRC об освобождении радиоресурса.

[0017] Опционально, способ также включает в себя: передачу оборудованию UE сконфигурированного заданного ресурса нисходящего физического канала управления (PDCCH). Заданный ресурс канала PDCCH конфигурируется таким образом, чтобы отслеживать управляющую информацию сетевого устройства.

[0018] Опционально, передача оборудованию UE сконфигурированного заданного ресурса канала PDCCH включает в себя: передачу оборудованию UE второго сообщения RRC об освобождении радиоресурса. Заданный ресурс канала PDCCH конфигурируется с помощью второго сообщения RRC об освобождении радиоресурса.

[0019] Опционально, передача оборудованию UE сконфигурированного заданного ресурса канала PDCCH включает в себя передачу оборудованию UE системной информации. Заданный ресурс канала PDCCH конфигурируется с помощью системной информации.

[0020] Согласно третьему аспекту вариантов осуществления настоящего изобретения, предлагается устройство передачи данных, которое включает в себя: определяющий модуль, сконфигурированный таким образом, чтобы определять текущую фазу передачи данных; и модуль обработки, сконфигурированный таким образом, чтобы использовать один или более ресурсов «сконфигурированный грант - передача данных малого объема» (CG-SDT) в процессе CG-SDT в соответствии с текущей фазой передачи данных.

[0021] Согласно четвертому аспекту вариантов осуществления настоящего изобретения, предлагается устройство передачи данных, которое включает в себя: передающий модуль, сконфигурированный таким образом, чтобы передавать пользовательскому оборудованию (UE) по меньшей мере один сконфигурированный ресурс «сконфигурированный грант - передача данных малого объема» (CG-SDT). Оборудование UE использует в процессе CG-SDT по меньшей мере один ресурс CG-SDT в соответствии с текущей фазой передачи данных.

[0022] Согласно пятому аспекту вариантов осуществления настоящего изобретения, предлагается устройство связи, которое включает в себя: приемопередатчик, память и процессор, подключенный, соответственно, к приемопередатчику и памяти. Процессор сконфигурирован таким образом, чтобы управлять передачей и приемом беспроводных сигналов приемопередатчика путем исполнения компьютерных инструкций, хранящихся в памяти, при этом процессор способен реализовать способ передачи данных согласно первому аспекту вариантов осуществления настоящего изобретения или способ передачи данных согласно второму аспекту вариантов осуществления настоящего изобретения.

[0023] Согласно шестому аспекту вариантов осуществления настоящего изобретения, предлагается компьютерный носитель информации, на котором хранятся исполняемые инструкции. При исполнении процессором исполняемых инструкций реализуется способ передачи данных согласно первому аспекту вариантов осуществления настоящегоизобретения или способ передачи данных согласно второму аспекту вариантов осуществления настоящего изобретения.

[0024] Согласно седьмому аспекту вариантов осуществления настоящего изобретения, предлагается компьютерный программный продукт, включающий в себя компьютерные программы. При исполнении процессором компьютерных программ реализуется способ передачи данных согласно первому аспекту вариантов осуществления настоящего изобретения или способ передачи данных согласно второму аспекту вариантов осуществления настоящего изобретения.

[0025] С помощью способа и устройства передачи данных, а также устройства связи, предлагаемых в вариантах осуществления настоящего изобретения, оборудование UE определяет текущую фазу передачи данных и использует один или большее количество ресурсов CG-SDT в процессе CG-SDT в соответствии с текущей фазой передачи данных. Таким образом, оборудование UE может использовать соответствующий ресурс CG-SDT для передачи данных в соответствии с текущей фазой передачи данных, что может повысить скорость передачи данных UE, позволяя UE передавать больше данных в рамках процесса SDT.

[0026] Дополнительные аспекты и преимущества настоящего изобретения частично будут изложены в последующем описании, частично станут очевидными из последующего описания либо в процессе практического применения настоящего изобретения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0027] Перечисленные выше и дополнительные аспекты и преимущества вариантов осуществления настоящего изобретения станут более понятны из последующего описания, которое опирается на следующие чертежи:

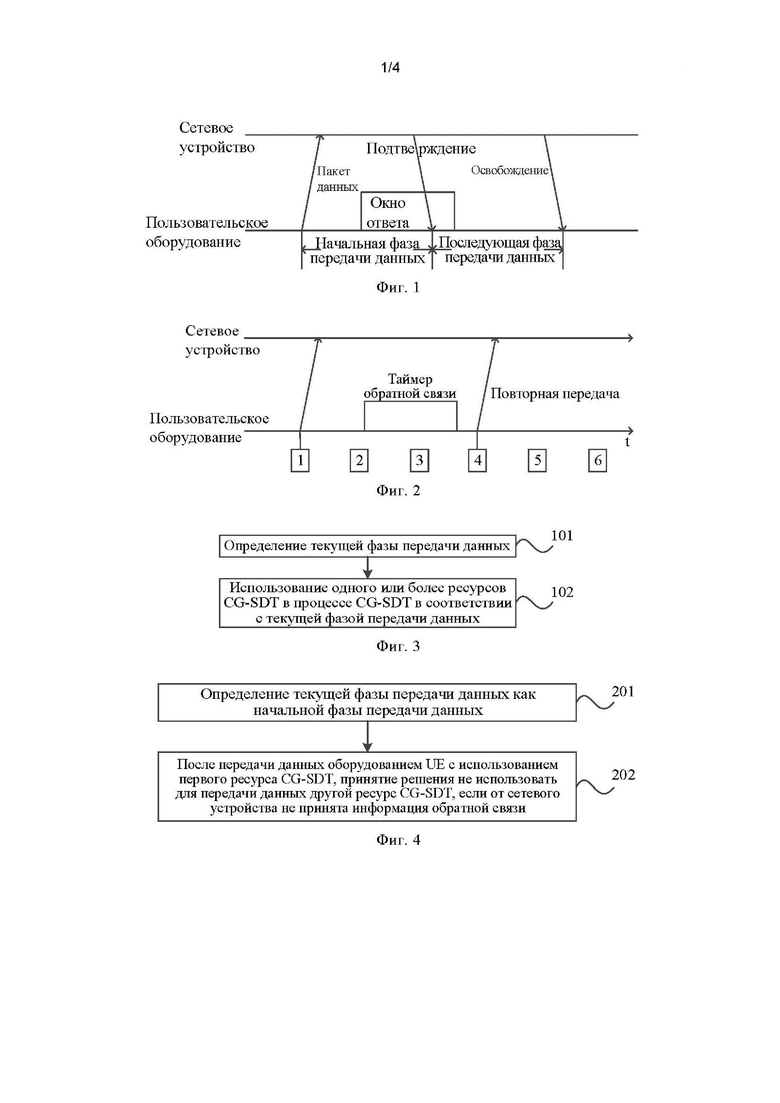

[0028] на фиг. 1 представлена структурная схема процесса SDT (передача данных малого объема) согласно одному из вариантов осуществления настоящего изобретения;

[0029] на фиг. 2 представлена структурная схема процесса CG-SDT (конфигурированный грант - передача данных малого объема) согласно одному из вариантов осуществления настоящего изобретения;

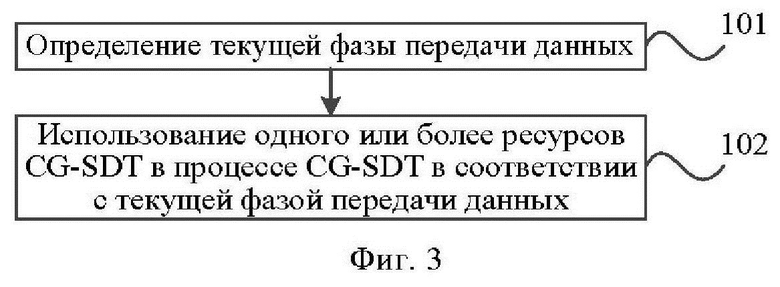

[0030] на фиг. 3 представлена блок-схема способа передачи данных согласно одному из вариантов осуществления настоящего изобретения;

[0031] на фиг. 4 представлена блок-схема способа передачи данных согласно одному из вариантов осуществления настоящего изобретения;

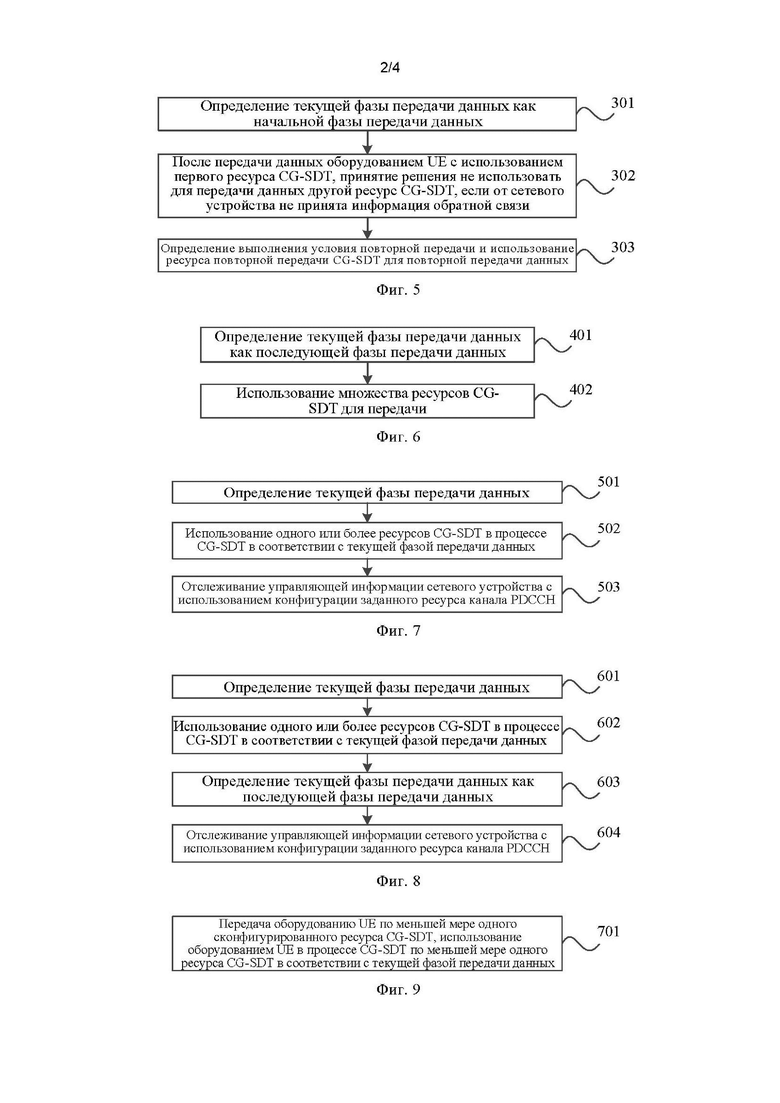

[0032] на фиг. 5 представлена блок-схема способа передачи данных согласно одному из вариантов осуществления настоящего изобретения;

[0033] на фиг. 6 представлена блок-схема способа передачи данных согласно одному из вариантов осуществления настоящего изобретения;

[0034] на фиг. 7 представлена блок-схема способа передачи данных согласно одному из вариантов осуществления настоящего изобретения;

[0035] на фиг. 8 представлена блок-схема способа передачи данных согласно одному из вариантов осуществления настоящего изобретения;

[0036] на фиг. 9 представлена блок-схема способа передачи данных согласно одному из вариантов осуществления настоящего изобретения;

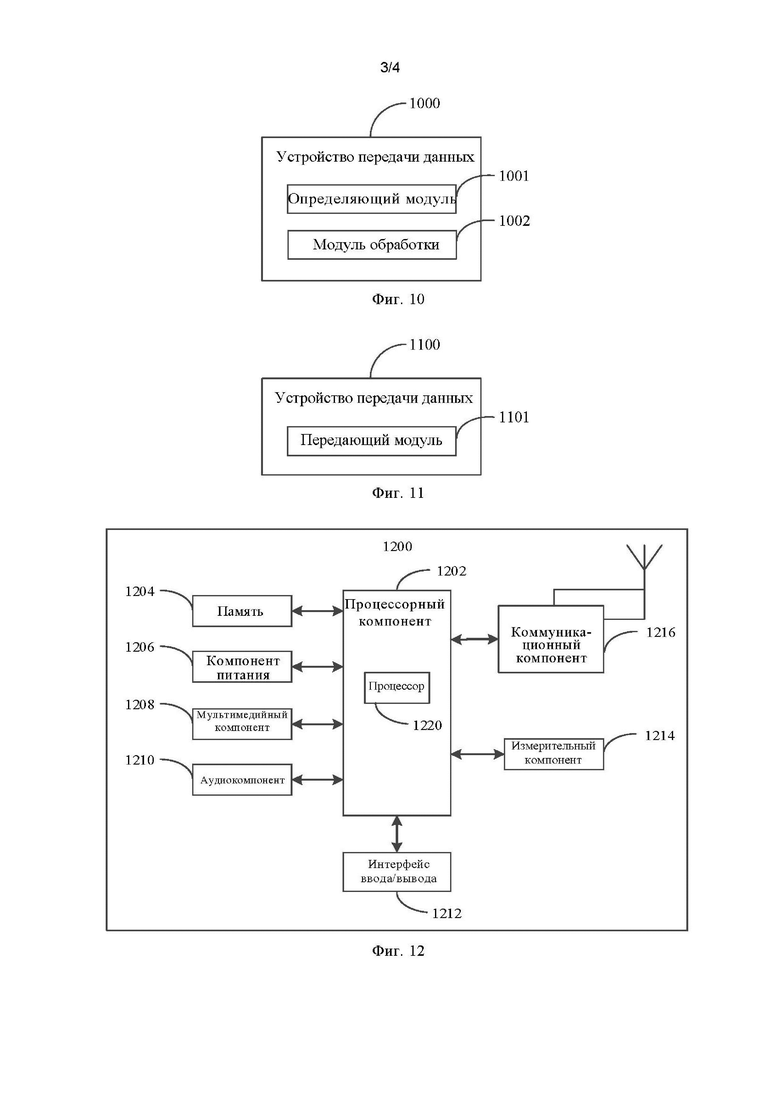

[0037] на фиг. 10 представлена структурная схема устройства передачи данных согласно одному из вариантов осуществления настоящего изобретения;

[0038] на фиг. 11 представлена структурная схема устройства передачи данных согласно одному из вариантов осуществления настоящего изобретения;

[0039] на фиг. 12 представлена структурная схема пользовательского оборудования (UE) согласно одному из вариантов осуществления настоящего изобретения;

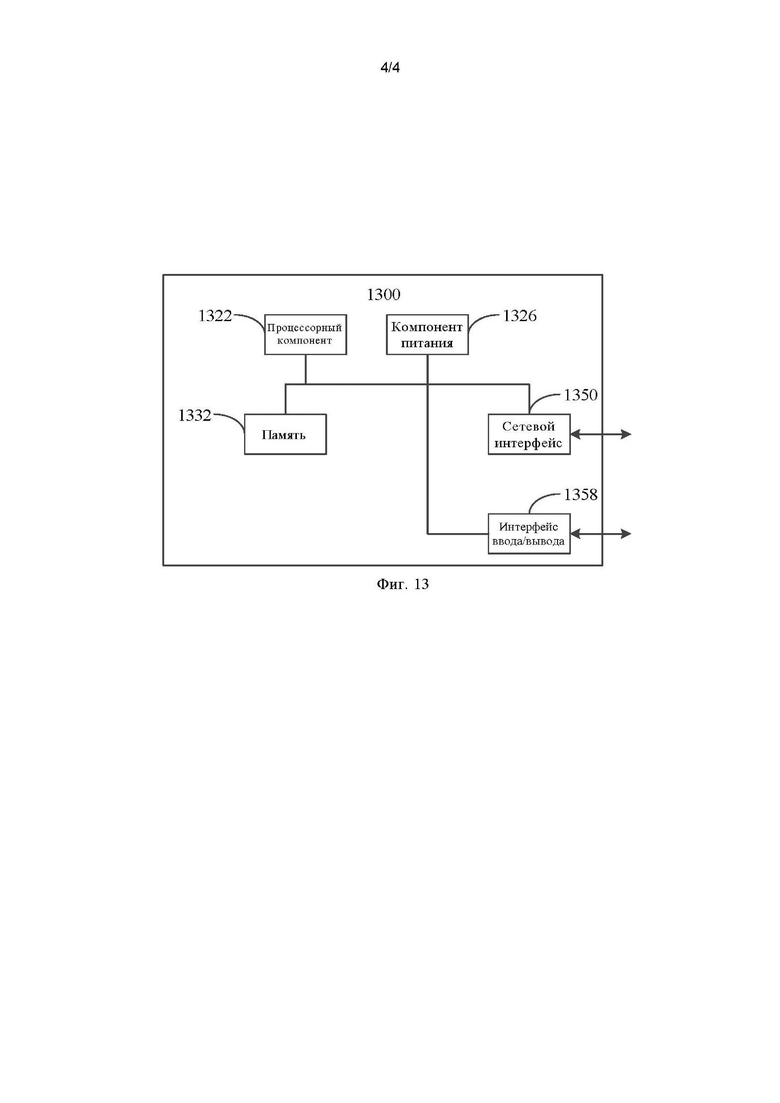

[0040] на фиг. 13 представлена структурная схема сетевого устройства согласно одному из вариантов осуществления настоящего изобретения.

ПОДРОБНОЕ ОПИСАНИЕ

[0041] Ниже приводится подробное описание возможных вариантов осуществления изобретения, примеры которых показаны на чертежах. В последующих ссылках на чертежи одинаковые номера на разных чертежах обозначают одинаковые или аналогичные элементы, если не указано иное. Рассмотренные ниже реализации вариантов осуществления не исчерпывают все возможные реализации, которые соответствуютнастоящему изобретению. Напротив, они представляют собой лишь примеры устройств и способов, которые соответствуют аспектам настоящего изобретения, охарактеризованным в прилагаемой формуле изобретения.

[0042] Термины, используемые в настоящем описании, приводятся только с целью описания конкретных вариантов осуществления и не ограничивают объем изобретения. Если иное явно не следует из контекста, термины, употребляемые в описании и формуле изобретения в единственном числе, подразумевают возможность множественного числа. Следует понимать, что термин «и/или», используемый в настоящем документе, подразумевает и охватывает любые или все возможные комбинации одного или большего числа соответствующих перечисленных элементов.

[0043] Следует также понимать, что термины «первый», «второй» и «третий», которые могут использоваться для описания различной информации в вариантах осуществления настоящего изобретения, не накладывают ограничения на эту информацию. Эти термины применяются только для того, чтобы установить различия между типами информации. Например, первая информация может также называться второй информацией, а вторая информация может аналогичным образом называться первой информацией, не нарушая объем настоящего изобретения. В зависимости от контекста слово «если» в настоящем документе может трактоваться как «когда», «по мере того как» или «в ответ на определение».

[0044] Ниже подробно описаны варианты осуществления настоящего изобретения, а их примеры проиллюстрированы чертежами, на которых одинаковые или схожие символы обозначают одинаковые или схожие элементы. Варианты осуществления изобретения, описанные ниже со ссылками на чертежи, приводятся в качестве примеров, предназначены для разъяснения сути настоящего изобретения и не должны трактоваться как его ограничения.

[0045] Прежде чем перейти к подробному описанию вариантов осуществления настоящего изобретения, для удобства понимания будут представлены общепринятые технические термины.

[0046] 1. SDT (Small Data Transmission, передача данных малого объема)

[0047] Используя ресурс, сконфигурированный сетевым устройством, пользовательское оборудование (UE), находясь в состоянии ожидания (IDLE) или неактивном состоянии (INACTIVE), может непосредственно передавать данные сетевому устройству следующими способами.

[0048] Первым способом является сообщение Msg3 4-этапного процесса произвольного доступа для начального доступа (именуемого 4-этапным процессом RACH (Random Access Channel, канал произвольного доступа) SDT).

[0049] Вторым способом является сообщение MsgA 2-этапного процесса произвольного доступа для начального доступа (именуемого 2-этапным процессом RACH SDT).

[0050] Третьим способом является использование выделенного ресурса PUSCH (Physical Uplink Shared Channel, физический канал общего доступа восходящей линии) восходящей линии (т.е. ресурса сконфигурированного гранта (CG, Configured Grant); или ресурса PUR (Pre allocated Uplink Resource, предварительно назначенный ресурс восходящей линии), сконфигурированного сетевым устройством (иначе именуемого процессом CG-SDT).

[0051] Например, сетевое устройство может быть базовой станцией 5G (именуемой gNB (next Generation NodeB, узел NodeB следующего поколения) в архитектуре сети 5G (система следующего поколения), а процесс SDT может выглядеть так, как показано на фиг. 1. Таким образом, процесс SDT может включать в себя следующие две фазы.

[0052] Фаза 1: начальная фаза передачи данных (начальная фаза). Эта фаза относится к периоду времени от момента инициирования передачи начальных данных SDT до момента приема от сетевого устройства информации о подтверждении приема начальных данных.

[0053] Упомянутая выше информация о подтверждении приема может быть разной в различных процессах SDT:

[0054] 1) В 4-этапном процессе RACH SDT информация о подтверждении заключается в успешном приеме идентификатора разрешения конфликта в сообщении Msg4.

[0055] 2) В 2-этапном процессе RACH SDT информация о подтверждении заключается в успешном приеме идентификатора разрешения конфликта в сообщении MsB.

[0056] 3) Для CG-SDT информация о подтверждении представляет собой индикацию успешного приема данных, направляемую сетевым устройством (например, информация о подтверждении может быть данными АСК (Acknowledgement), переданными в сигнализации DCI (Downlink Control Information, нисходящая управляющая информация) физического уровня).

[0057] Фаза 2: последующая фаза передачи данных (последующая фаза). Эта фаза относится к периоду от момента приема информации о подтверждении приема начальных данных от сетевого устройства до момента приема сообщения о разрыве соединения, переданного сетевым устройством. На этой фазе оборудование UE может отправлять и принимать данные по восходящей и нисходящей линиям связи.

[0058] Например, сетевое устройство представляет собой узел gNB, а процесс CG-SDT может быть таким, как показано на фиг. 2. Для ресурса CG-SDT, сконфигурированного сетевым устройством, оборудование UE, после отправки данных с использованием ресурса CG (например, ресурс-1 на фиг. 2), может запустить таймер обратной связи для отслеживания поступления информации обратной связи от сетевого устройства. Если оборудование UE не получает подтверждения успешного приема, переданного сетевым устройством, до истечения таймера обратной связи (например, «feedbackTimer»), то UE может выполнить повторную передачу данных в последующем ресурсе CG (например, в ресурсе-4 на фиг. 2)

[0059] В соответствующей области техники сетевое устройство может конфигурировать для процесса CG-SDT множество периодических ресурсов CG, которые могут соответствовать различным процессам HARQ (Hybrid Automatic Repeat Request). Для конкретного процесса SDT необходимо решить, можно ли использовать упомянутые выше множественные ресурсы CG одновременно, и на какой фазе передачи данных (т.е. на начальной фазе передачи данных или на последующей фазе передачи данных) процесса SDT будут использоваться упомянутые выше множественные ресурсы CG. В то же время, при использовании процесса CG-SDT необходимо также решить вопрос о том, какпозволить сетевому устройству осуществлять непрерывное динамическое планирование передачи данных UE (т.е. физический нисходящий канал управления (PDCCH), соответствующий идентификатору оборудования UE), чтобы повысить скорость передачи данных UE.

[0060] Для решения указанных проблем в настоящем изобретении предлагаются способ передачи данных, устройство передачи данных и устройство связи.

[0061] На фиг. 3 представлена блок-схема способа передачи данных согласно одному из вариантов осуществления настоящего изобретения. Способ передачи данных может реализовываться оборудованием UE.

[0062] Под оборудованием UE может подразумеваться устройство, обеспечивающее пользователя голосовой связью и/или передачей данных, портативное устройство с возможностью беспроводного подключения или другие вычислительные устройства, подключенные к беспроводному модему. Оборудование UE может по-разному называться в разных системах. Радиооборудование UE может взаимодействовать с одной или несколькими опорными сетями (CN, Core Network) через сеть радиодоступа (RAN, Radio Access Network), при этом радиооборудование UE может быть мобильным терминальным устройством, например мобильным телефоном (также называемым «сотовым» телефоном) или компьютером с мобильным терминальным устройством, например портативным, карманным, ручным, встроенным в компьютер или установленным в автомобиль мобильным устройством, которое обеспечивает голосовой обмен и/или обмен данными с сетью радио доступа.

[0063] Например, оборудование UE может быть таким устройством как PCS-телефон (Personal Communication Service, служба персональной связи), беспроводной телефон, SIP-телефон (Session Initiated Protocol, протокол установления сеанса), WLL-станция (Wireless Local Loop, беспроводной абонентский доступ), PDA (Personal Digital Assistant, персональный цифровой помощник) и другие подобные устройства. Радиообрудование UE также может называться системой, абонентским устройством, абонентской станцией, мобильной станцией, мобильным устройством, удаленной станцией, точкой доступа, удаленным терминалом, терминалом доступа, пользовательским терминалом, пользовательским агентом, пользовательским устройством и другими подобными названиями, что не ограничивается вариантами осуществления настоящего изобретения.

[0064] Как показано на фиг. 3, способ передачи данных может включать в себя следующие шаги.

[0065] На шаге 101 определяется текущая фаза передачи данных.

[0066] В одном из вариантов осуществления настоящего изобретения текущей фазой передачи данных может быть начальная фаза передачи данных и последующая фаза передачи данных.

[0067] На шаге 102 один или более ресурсов CG-SDT используются в процессе CG-SDT в соответствии с текущей фазой передачи данных.

[0068] В одном из вариантов осуществления настоящего изобретения ресурс CG-SDT используется для передачи данных в процессе SDT. Ресурс CG-SDT может быть сконфигурирован сетевым устройством. Иными словами, оборудование UE может осуществлять прием ресурса CG-SDT, сконфигурированного сетевым устройством.

[0069] Например, сетевое устройство представляет собой базовую станцию. Базовая станция может иметь несколько сот, которые обеспечивают услуги для оборудования UE. В зависимости от конкретной ситуации, каждая сота может включать в себя несколько точек TRP (Transmission Reception Point, точка приема/передачи). Каждая точка TRP может включать в себя одну или более антенных панелей. Либо это может быть устройство в сети доступа, которое взаимодействует с беспроводным терминальным устройством через один или несколько секторов по радио интерфейсу, или другие устройства. Например, базовая станция, упоминаемая в вариантах осуществления настоящего изобретения, может быть базовой станцией BTS (Base Transceiver Station, базовая приемопередающая станция) в системах GSM (Global System for Mobile Communication, глобальная система мобильной связи) или CDMA (Code Division Multiple Access, множественный доступ с кодовым разделением), или узлом NodeB в системе WCDMA (Wide band Code Division Multiple Access, широкополосный множественный доступ с кодовым разделением). Базовая станция также может быть усовершенствованным узлом В (eNB или e-NodeB) в системе LTE (long term evolution, долговременная эволюция), базовой станцией 5G (gNB) в архитектуре сети 5G (система следующего поколения) или узлом HeNB (Home Evolved Node В, домашний усовершенствованный узел В), ретрансляционным узлом, фемтосотой, пикосотой и другими подобными элементами, что не ограничивается вариантами осуществления настоящего изобретения.

[0070] В одном из вариантов осуществления настоящего изобретения оборудование UE может использовать в процессе CG-SDT по меньшей мере один ресурс CG-SDT в соответствии с текущей фазой передачи данных. Таким образом, оборудование UE может использовать соответствующий ресурс CG-SDT для передачи данных в соответствии с текущей фазой передачи данных, что может повысить скорость передачи данных UE, позволяя UE передавать больше данных в процессе SDT.

[0071] С помощью способа передачи данных согласно вариантам осуществления настоящего изобретения оборудование UE определяет текущую фазу передачи данных и использует по меньшей мере один ресурс CG-SDT в процессе CG-SDT в соответствии с текущей фазой передачи данных. Таким образом, оборудование UE может использовать соответствующий ресурс CG-SDT для передачи данных в соответствии с текущей фазой передачи данных, что может повысить скорость передачи данных UE, позволяя UE передавать больше данных в процессе SDT.

[0072] В одном из вариантов осуществления настоящего изобретения предлагается другой способ передачи данных. На фиг. 4 представлена блок-схема способа передачи данных согласно одному из вариантов осуществления настоящего изобретения. Способ передачи данных может реализовываться оборудованием UE. Способ передачи данных может выполняться отдельно или в сочетании с любым вариантом осуществления или возможной реализацией варианта осуществления настоящего изобретения, либо в сочетании с любым техническим решением в данной области техники.

[0073] Как показано на фиг. 4, способ передачи данных может включать в себя следующие шаги.

[0074] На шаге 201 определяется, что текущая фаза передачи данных является начальной фазой передачи данных.

[0075] В одном из вариантов осуществления настоящего изобретения оборудование UE может определять текущую фазу передачи данных, а выполнение следующих шагов может быть инициировано в том случае, если текущая фаза передачи данных является начальной фазой передачи данных.

[0076] На шаге 202, после того как оборудование UE использует для передачи данных первый ресурс CG-SDT, UE не использует для передачи данных другой ресурс CG-SDT, если от сетевого устройства не поступает информация обратной связи.

[0077] В одном из вариантов осуществления настоящего изобретения первый ресурс CG-SDT и другие ресурсы CG-SDT могут быть ресурсами CG-SDT, сконфигурированными сетевым устройством.

[0078] В качестве возможной реализации сетевое устройство может сконфигурировать для оборудования UE по меньшей мере один ресурс CG-SDT с помощью сообщения об освобождении радиоресурса сигнализации RRC (Radio Resource Control). Таким образом, оборудование UE может принимать сообщение RRC об освобождении радиоресурса, передаваемое сетевым устройством, и на основании сообщения RRC об освобождении радиоресурса определять по меньшей мере один ресурс CG-SDT, сконфигурированный сетевым устройством.

[0079] В одном из вариантов осуществления настоящего изобретения первый ресурс CG-SDT представляет собой ресурс CG-SDT, используемый оборудованием UE при инициировании передачи данных CG-SDT.

[0080] В одном из вариантов осуществления настоящего изобретения, если оборудование UE не получает от сетевого устройства информацию обратной связи после использования первого ресурса CG-SDT для передачи данных на начальной фазе передачи данных, UE не может использовать другой ресурс CG-SDT для дальнейшей передачи данных. Таким образом, после инициирования передачи данных на начальной фазе передачи данных оборудование UE больше не будет использовать другой ресурс CG-SDT для передачи данных до приема информации обратной связи от сетевого устройства.

[0081] Например, первый ресурс CG-SDT представляет собой ресурс CG-SDT, соответствующий одному из множества процессов HARQ в ресурсах CG-SDT, соответствующих множеству процессов HARQ. Например, ресурсы CG-SDT, сконфигурированные сетевым устройством для оборудования UE, соответствуют множеству процессов HARQ. На начальной фазе передачи данных, после того как оборудование UE выбирает для передачи данных один из множества процессов HARQ, UE больше не использует другие процессы HARQ для передачи данных на начальной фазе передачи данных.

[0082] Например, как показано на фиг. 2, после того как оборудование UE инициирует передачу данных CG-SDT (передача данных может быть начальной передачей с использованием ресурса-1 или повторной передачей с использованием ресурса-4), UE может запустить таймер обратной связи, чтобы отслеживать поступление информации обратной связи от сетевого устройства. Оборудование UE не может использовать другой ресурс CG-SDT для передачи данных до тех пор, пока UE не получит информацию обратной связи от сетевого устройства. Например, оборудование UE не может использовать для передачи данных ресурс-2 или ресурс-3. Таким образом, можно избежать отказа сетевого устройства при приеме последующих данных, вызванного неудачной передачей начальных данных и отсутствием идентификатора для подтверждения UE в передаче последующих данных.

[0083] С помощью способа передачи данных согласно вариантам осуществления настоящего изобретения оборудование UE определяет текущую фазу передачи данных и использует в процессе CG-SDT один или большее количество ресурсов CG-SDT в соответствии с текущей фазой передачи данных. Таким образом, оборудование UE может использовать соответствующий ресурс CG-SDT для передачи данных в соответствии с текущей фазой передачи данных, что может повысить скорость передачи данных UE, позволяя UE передавать больше данных в рамках процесса SDT.

[0084] Следует отметить, что описанные выше возможные реализации могут быть осуществлены как по отдельности, так и в сочетании друг с другом, что не ограничивается вариантами осуществления настоящего изобретения.

[0085] В одном из вариантов осуществления настоящего изобретения предлагается другой способ передачи данных. На фиг. 5 представлена блок-схема способа передачиданных согласно одному из вариантов осуществления настоящего изобретения. Способ передачи данных может реализовываться оборудованием UE. Способ передачи данных может выполняться отдельно или в сочетании с любым вариантом осуществления или возможной реализацией варианта осуществления настоящего изобретения, либо в сочетании с любым техническим решением в соответствующей области техники.

[0086] Как показано на фиг. 5, способ передачи данных может включать в себя следующие шаги.

[0087] На шаге 301 определяется, что текущая фаза передачи данных является начальной фазой передачи данных.

[0088] На шаге 302, после того как оборудование UE использует для передачи данных первый ресурс CG-SDT, UE не использует для передачи данных другой ресурс CG-SDT, если от сетевого устройства не поступает информация обратной связи.

[0089] В одном из вариантов осуществления настоящего изобретения шаги 301 и 302 могут быть реализованы любым способом в различных вариантах осуществления настоящего изобретения, что не ограничивается вариантами осуществления настоящего изобретения и не описывается в настоящем документе.

[0090] На шаге 303 ресурс повторной передачи CG-SDT используется для повторной передачи данных до тех пор, пока не будет определено, что выполняется условие повторной передачи.

[0091] Например, оборудование UE может запустить таймер обратной связи (например, feedbackTimer) для отслеживания поступления информации обратной связи от сетевого устройства после использования для передачи данных первого ресурса CG-SDT. Если оборудование UE не получает информацию обратной связи (например, информацию о подтверждении успешного приема), передаваемую сетевым устройством, до истечения таймера обратной связи, UE может определить, что условие повторной передачи выполняется, и может использовать ресурс повторной передачи CG-SDT для повторной передачи данных.

[0092] Например, первый ресурс CG-SDT может быть ресурсом-1 на фиг. 2, а ресурс повторной передачи может быть ресурсом-4 на фиг. 2. После использования ресурса-1 дляпередачи данных оборудование UE может включить таймер обратной связи для отслеживания поступления информации обратной связи от сетевого устройства. Если оборудование UE не получает информацию обратной связи (например, информацию о подтверждении успешного приема), передаваемую сетевым устройством, до истечения таймера обратной связи, UE может выполнить повторную передачу данных в следующем ресурсе CG-SDT (например, ресурс-4).

[0093] С помощью способа передачи данных согласно вариантам осуществления настоящего изобретения оборудование UE определяет текущую фазу передачи данных и использует в процессе CG-SDT один или большее количество ресурсов CG-SDT в соответствии с текущей фазой передачи данных. Таким образом, оборудование UE может использовать соответствующий ресурс CG-SDT для передачи данных в соответствии с текущей фазой передачи данных, что может повысить скорость передачи данных UE, позволяя UE передавать больше данных в рамках процесса SDT.

[0094] Следует отметить, что описанные выше возможные реализации могут быть осуществлены как по отдельности, так и в сочетании друг с другом, что не ограничивается вариантом осуществления настоящего изобретения.

[0095] В одном из вариантов осуществления настоящего изобретения предлагается другой способ передачи данных. На фиг. 6 представлена блок-схема способа передачи данных согласно одному из вариантов осуществления настоящего изобретения. Способ передачи данных может реализовываться оборудованием UE. Способ передачи данных может выполняться отдельно или в сочетании с любым вариантом осуществления или возможной реализацией варианта осуществления настоящего изобретения, либо в сочетании с любым техническим решением в соответствующей области техники.

[0096] Как показано на фиг. 6, способ передачи данных может включать в себя следующие шаги.

[0097] На шаге 401 определяется, что текущая фаза передачи данных является последующей фазой передачи данных.

[0098] В одном из вариантов осуществления настоящего изобретения оборудование UE может определять текущую фазу передачи данных, а выполнение следующих шаговможет быть инициировано в том случае, если текущая фаза передачи данных является последующей фазой передачи данных.

[0099] На шаге 402 для передачи используется множество ресурсов CG-SDT.

[00100] В одном из вариантов осуществления настоящего изобретения на последующей фазе передачи данных оборудование UE может использовать для передачи множество ресурсов CG-SDT. Например, оборудование UE может использовать для передачи множество последовательных ресурсов CG-SDT, либо UE может непрерывно использовать для передачи множество ресурсов CG-SDT.

[00101] Например, ресурсы CG-SDT, сконфигурированные сетевым устройством для оборудования UE, соответствуют множеству процессов HARQ. Во время последующей фазы передачи данных оборудование UE может использовать для передачи данных множество процессов HARQ.

[00102] В одной возможной реализации вариантов осуществления настоящего изобретения множество упомянутых выше ресурсов CG-SDT может соответствовать одному и тому же лучу, либо множество упомянутых выше последовательных ресурсов CG-SDT может соответствовать одному и тому же лучу.

[00103] В другой возможной реализации вариантов осуществления настоящего изобретения множество упомянутых выше ресурсов CG-SDT может принадлежать одной и той же группе ресурсов CG-SDT, либо множество упомянутых выше последовательных ресурсов CG-SDT может принадлежать одной и той же группе ресурсов CG-SDT.

[00104] Например, множество ресурсов CG-SDT или множество последовательных ресурсов CG-SDT могут быть связаны с одним и тем же сигналом нисходящей линии. Например, сетевое устройство конфигурирует множество наборов ресурсов CG-SDT для оборудования UE, при этом множество наборов ресурсов CG-SDT соответствуют различным сигналам нисходящей линии (например, SSB (Synchronous Signal Block, блок синхронизации)). Либо в одном цикле передачи ресурсов CG-SDT имеется множество ресурсов CG-SDT (например, множество ресурсов CG-SDT включает в себя, соответственно, ресурс-1 CG-SDT, ресурс-2 CG-SDT, ресурс-3 CG-SDT и ресурс-4 CG-SDT), которые соответствуют различным сигналам нисходящей линии (например, ресурс-1 CG-SDT соответствует блоку SSB-1, ресурс-2 CG-SDT соответствует блоку SSB-2, ресурс-3 CG-SDT соответствует блоку SSB-3, а ресурс-4 CG-SDT соответствует блоку SSB-4). Ресурсы CG-SDT, используемые оборудованием UE в циклах передачи множества ресурсов на последующей фазе передачи данных, связаны с одним и тем же нисходящим сигналом.

[00105] В другом возможном варианте осуществления настоящего изобретения множество упомянутых выше ресурсов CG-SDT может соответствовать тому же лучу, что и ресурс CG-SDT на начальной фазе передачи данных, либо множество упомянутых выше последовательных ресурсов CG-SDT может соответствовать тому же лучу, что и ресурс CG-SDT на начальной фазе передачи данных.

[00106] В другом возможном варианте осуществления настоящего изобретения множество упомянутых выше ресурсов CG-SDT может принадлежать той же группе ресурсов CG-SDT, что и ресурс CG-SDT на начальной фазе передачи данных, либо множество упомянутых выше последовательных ресурсов CG-SDT может принадлежать той же группе ресурсов CG-SDT, что и ресурс CG-SDT на начальной фазе передачи данных.

[00107] Например, нисходящие сигналы, связанные с упомянутыми выше множеством ресурсов CG-SDT или множеством последовательных ресурсов CG-SDT, могут быть теми же, что и сигнал нисходящей линии связи, связанный с ресурсом CG-SDT, используемым оборудованием UE на начальной фазе передачи данных. Например, сетевое устройство конфигурирует множество наборов ресурсов CG-SDT для оборудования UE, которые соответствуют различным сигналам нисходящей линии (например, блокам SSB). Либо в одном цикле передачи ресурсов CG-SDT имеется множество ресурсов CG-SDT (например, множество ресурсов CG-SDT включает в себя, соответственно, ресурс-1 CG-SDT, ресурс-2 CG-SDT, ресурс-3 CG-SDT и ресурс-4 CG-SDT), которые соответствуют различным сигналам нисходящей линии (например, ресурс-1 CG-SDT соответствует блоку SSB-1, ресурс-2 CG-SDT соответствует блоку SSB-2, ресурс-3 CG-SDT соответствует блоку SSB-3, а ресурс-4 CG-SDT соответствует блоку SSB-4). на начальной фазе передачи данных оборудование UE использует для передачи данных ресурс-1 CG-SDT, связанный с блоком SSB-1, а на последующей фазе передачи данных UE также использует для передачи данных ресурс CG-SDT, связанный с блоком SSB-1.

[00108] С помощью способа передачи данных согласно вариантам осуществления настоящего изобретения оборудование UE определяет текущую фазу передачи данных и использует в процессе CG-SDT один или большее количество ресурсов CG-SDT в соответствии с текущей фазой передачи данных. Таким образом, оборудование UE может использовать соответствующий ресурс CG-SDT для передачи данных в соответствии с текущей фазой передачи данных, что может повысить скорость передачи данных UE, позволяя UE передавать больше данных в рамках процесса SDT.

[00109] Следует отметить, что описанные выше возможные реализации могут быть осуществлены как по отдельности, так и в сочетании друг с другом, что не ограничивается вариантами осуществления настоящего изобретения.

[00110] В одном из вариантов осуществления настоящего изобретения предлагается другой способ передачи данных. На фиг. 7 представлена блок-схема способа передачи данных согласно одному из вариантов осуществления настоящего изобретения. Способ передачи данных может реализовываться оборудованием UE. Способ передачи данных может выполняться отдельно или в сочетании с любым вариантом осуществления или возможной реализацией варианта осуществления настоящего изобретения, либо в сочетании с любым техническим решением в соответствующей области техники.

[00111] Как показано на фиг. 7, способ передачи данных может включать в себя следующие шаги.

[00112] На шаге 501 определяется текущая фаза передачи данных.

[00113] На шаге 502 один или большее количество ресурсов CGSDT используются в процессе CG-SDT в соответствии с текущей фазой передачи данных.

[00114] В одном из вариантов осуществления настоящего изобретения шаги 501 и 502 могут быть реализованы любым способом в различных вариантах осуществления настоящего изобретения, что не ограничивается вариантами осуществления настоящего изобретения и не описывается в настоящем документе.

[00115] На шаге 503 управляющая информация сетевого устройства отслеживается с использованием конфигурации специального заданного ресурса канала PDCCH.

[00116] В одном из вариантов осуществления настоящего изобретения заданный ресурс канала PDCCH может конфигурироваться сетевым устройством.

[00117] В качестве возможной реализации сетевое устройство может конфигурировать заданный ресурс канала PDCCH с помощью сообщения RRC об освобождении радиоресурса.

[00118] В качестве другой возможной реализации сетевое устройство может конфигурировать заданный ресурс канала PDCCH с помощью системной информации.

[00119] В одном из вариантов осуществления настоящего изобретения оборудование UE может использовать конфигурацию заданного ресурса канала PDCCH для отслеживания управляющей информации сетевого устройства, как на начальной фазе передачи данных, так и на последующей фазе передачи данных.

[00120] Например, на текущей фазе передачи данных (которая может быть как начальной фазой передачи данных, так и последующей фазой передачи данных) оборудование UE может использовать конфигурацию заданного ресурса канала PDCCH для отслеживания управляющей информации сетевого устройства. Управляющая информация используется для планирования приема и передачи последующих данных.

[00121] С помощью способа передачи данных согласно вариантам осуществления настоящего изобретения оборудование UE определяет текущую фазу передачи данных и использует в процессе CG-SDT один или большее количество ресурсов CG-SDT в соответствии с текущей фазой передачи данных. Таким образом, оборудование UE может использовать соответствующий ресурс CG-SDT для передачи данных в соответствии с текущей фазой передачи данных, что может повысить скорость передачи данных UE, позволяя UE передавать больше данных в рамках процесса SDT.

[00122] Следует отметить, что описанные выше возможные способы реализации могут быть осуществлены как по отдельности, так и в сочетании друг с другом, что не ограничивается вариантами осуществления настоящего изобретения.

[00123] В любом варианте осуществления настоящего изобретения заданный ресурс канала PDCCH включает в себя по меньшей мере один из следующих аспектов.

[00124] Первый аспект - это идентификатор заданного ресурса.

[00125] Например, сетевое устройство может конфигурировать идентификатор С-RNTI (Cell Radio Network Temporary Identifier, временный идентификатор сотовой радиосети) для заданного ресурса канала PDCCH в сообщении RRC об освобождении радиоресурса. Если C-RNTI является идентификатором заданного ресурса или идентификатором ресурса канала PDCCH, то оборудование UE может использовать ресурс канала PDCCH, соответствующий идентификатору C-RNTI, в качестве заданного ресурса канала PDCCH. Таким образом, заданный ресурс канала PDCCH может использоваться для отслеживания управляющей информации сетевого устройства.

[00126] Второй аспект - это конфигурация заданного ресурса во временной области.

[00127] Например, конфигурация заданного ресурса во временной области может быть конфигурацией заданного пространства поиска.

[00128] Третий аспект - это конфигурация заданного ресурса в частотной области.

[00129] Например, конфигурация заданного ресурса в частотной области может быть конфигурацией заданного набора CORESET (Control Resource Set, набор управляющих ресурсов).

[00130] Четвертый аспект заключается в том, что ресурс канала PDCCH является тем же, что и ресурс канала PDCCH, соответствующий приему информации обратной связи от сетевого устройства на начальной фазе передачи данных.

[00131] Таким образом, заданный ресурс канала PDCCH может быть тем же ресурсом, что и ресурс канала PDCCH, соответствующий приему информации обратной связи оборудованием UE от сетевого устройства на начальной фазе передачи данных.

[00132] Пятый аспект заключается в том, что сигнал нисходящей линии связи, связанный с заданным ресурсом канала PDCCH, является тем же самым, что и сигнал нисходящей линии связи, связанный с ресурсом CG-SDT, используемым оборудованием UE на начальной фазе передачи данных.

[00133] Например, сигнал пространственной взаимосвязи, связанный с заданным ресурсом канала PDCCH, является тем же самым, что и сигнал нисходящей линии связи, связанный с ресурсом CG-SDT, используемым оборудованием UE на начальной фазе передачи данных. Например, сигнал пространственной взаимосвязи может быть сигналом, соответствующим состоянию TCI (Transmission Configuration Indication, индикация конфигурации передачи).

[00134] В любом варианте осуществления настоящего изобретения идентификатор нисходящего сигнала включает в себя по меньшей мере один из следующих элементов: идентификатор блока SSB или идентификатор CSI-RS (Channel State Information - Reference Signal, информация о состоянии канала - опорный сигнал).

[00135] В одном из вариантов осуществления настоящего изобретения предлагается другой способ передачи данных. На фиг. 8 представлена блок-схема способа передачи данных согласно одному из вариантов осуществления настоящего изобретения. Способ передачи данных может реализовываться оборудованием UE. Способ передачи данных может выполняться отдельно или в сочетании с любым вариантом осуществления или возможной реализацией варианта осуществления настоящего изобретения, либо в сочетании с любым техническим решением в соответствующей области техники.

[00136] Как показано на фиг. 8, способ передачи данных может включать в себя следующие шаги.

[00137] На шаге 601 определяется текущая фаза передачи данных.

[00138] На шаге 602 один или большее количество ресурсов CGSDT используются в процессе CG-SDT в соответствии с текущей фазой передачи данных.

[00139] В одном из вариантов осуществления настоящего изобретения шаги 601 и 602 могут быть реализованы любым способом в различных вариантах осуществления настоящего изобретения, что не ограничивается вариантами осуществления настоящего изобретения и не описывается в настоящем документе.

[00140] На шаге 603 определяется, что текущая фаза передачи данных является последующей фазой передачи данных.

[00141] На шаге 604 управляющая информация сетевого устройства отслеживается с использованием конфигурации заданного ресурса канала PDCCH.

[00142] Следует отметить, что разъяснения по поводу заданного ресурса канала PDCCH, приведенные в описании предыдущих вариантов осуществления изобретения, также применимы к данному варианту осуществления изобретения и здесь подробно не рассматриваются.

[00143] В одном из вариантов осуществления настоящего изобретения оборудование UE может использовать конфигурацию заданного ресурса канала PDCCH для отслеживания управляющей информации сетевого устройства на последующей фазе передачи данных.

[00144] Например, если текущая фаза передачи данных является последующей фазой передачи данных, то оборудование UE может использовать конфигурацию заданного ресурса канала PDCCH для отслеживания управляющей информации сетевого устройства. Управляющая информация используется для планирования приема и передачи последующих данных.

[00145] С помощью способа передачи данных согласно вариантам осуществления настоящего изобретения оборудование UE определяет текущую фазу передачи данных и использует в процессе CG-SDT один или большее количество ресурсов CG-SDT в соответствии с текущей фазой передачи данных. Таким образом, оборудование UE может использовать соответствующий ресурс CG-SDT для передачи данных в соответствии с текущей фазой передачи данных, что может повысить скорость передачи данных UE, позволяя UE передавать больше данных в процессе SDT.

[00146] Следует отметить, что описанные выше возможные реализации могут быть осуществлены как по отдельности, так и в сочетании друг с другом, что не ограничивается вариантами осуществления настоящего изобретения.

[00147] В одном из вариантов осуществления настоящего изобретения управление режимом планирования и режимом динамического планирования одного или нескольких ресурсов CG-SDT процесса CG-SDT может осуществляться по согласованному протоколу или в соответствии с конфигурацией сетевого устройства. Иными словами, оборудование UE может различать различные фазы передачи данных на основании конфигурациисетевого устройства или согласованного протокола и использовать в процессе CG-SDT один или большее количество ресурсов CG-SDT и/или динамически планируемый ресурс.

[00148] В одном из вариантов осуществления настоящего изобретения сетевое устройство может сконфигурировать для оборудования UE заданный ресурс канала PDCCH, который будет использоваться UE на последующей фазе передачи данных процесса CG-SDT.

[00149] В одном из вариантов осуществления настоящего изобретения сетевое устройство может сконфигурировать для оборудования UE по меньшей мере один ресурс CG-SDT. Например, сетевое устройство может конфигурировать для оборудования UE по меньшей мере один ресурс CG-SDT с помощью сообщения RRC об освобождении радиоресурса. Ресурс CG-SDT используется для передачи данных в процессе SDT.

[00150] В одном из вариантов осуществления настоящего изобретения оборудование UE может инициировать процесс SDT и выбрать процесс CG-SDT для передачи данных.

[00151] В одном из вариантов осуществления настоящего изобретения, на основании конфигурации сетевого устройства или согласованного протокола оборудование UE может выполнять прием и передачу данных в соответствии с любым из следующих правил.

[00152] Правило 1: после инициирования передачи данных на начальной фазе передачи данных оборудование UE не может использовать другой ресурс CG-SDT для передачи данных до приема информации обратной связи от сетевого устройства.

[00153] Например, ресурсы CG-SDT, сконфигурированные сетевым устройством для оборудования UE, соответствуют множеству процессов HARQ. на начальной фазе передачи данных, после того как оборудование UE выбирает для передачи данных один из процессов HARQ, UE не использует другой процесс HARQ для передачи данных на начальной фазе передачи данных.

[00154] Как показано на фиг.2, оборудование UE инициирует передачу данных CG-SDT, которая может быть начальной передачей с использованием ресурса 1 или повторной передачей с использованием ресурса 4. Затем оборудование UE запускает таймер обратной связи для отслеживания поступления информации обратной связи от сетевого устройства. Оборудование UE не может использовать другой ресурс CG-SDT, например ресурс-2 илиресурс-3, для передачи данных до тех пор, пока UE не получит информацию обратной связи от сетевого устройства. Таким образом, можно избежать отказа при приеме последующих данных, вызванного неудачной отправкой начальных данных и отсутствием идентификатора для подтверждения UE в передаче последующих данных.

[00155] Правило 2: на последующей фазе передачи данных оборудование UE может непрерывно использовать множество ресурсов CG-SDT, либо UE может использовать множество последовательных ресурсов CG-SDT.

[00156] Например, ресурсы CG-SDT, сконфигурированные сетевым устройством для оборудования UE, соответствуют множеству процессов HARQ. Во время последующей фазы передачи данных оборудование UE может использовать для передачи данных множество процессов HARQ.

[00157] Правило 3: на последующей фазе передачи данных оборудование UE использует конфигурацию заданного ресурса канала PDCCH для отслеживания управляющей информации сетевого устройства.

[00158] Например, сетевое устройство предварительно конфигурирует для оборудования UE заданный ресурс CG PDCCH с помощью сообщения RRC об освобождении радиоресурса или системной информации. Когда оборудование UE переходит к последующей фазе передачи данных, UE может использовать эту конфигурацию заданного ресурса канала PDCCH для отслеживания управляющей информации сетевого устройства. Управляющая информация может использоваться для планирования приема и передачи последующих данных.

[00159] Таким образом, оборудование UE может непрерывно передавать данные по восходящему и/или нисходящему каналам, используя один или большее количество ресурсов CG-SDT и/или динамически запланированный ресурс (например, заданный ресурс канала PDCCH) на соответствующей фазе передачи данных процесса CG-SDT, тем самым обеспечивая возможность передачи большего количества данных в ходе процесса SDT.

[00160] В одном из вариантов осуществления настоящего изобретения предлагается другой способ передачи данных. На фиг. 9 представлена блок-схема способа передачи данных согласно одному из вариантов осуществления настоящего изобретения. Способ передачи данных может реализовываться сетевым устройством. Способ передачи данных может выполняться отдельно или в сочетании с любым вариантом осуществления или возможной реализацией варианта осуществления настоящего изобретения, либо в сочетании с любым техническим решением в соответствующей области техники.

[00161] Как показано на фиг. 9, способ передачи данных может включать в себя следующие шаги.

[00162] На шаге 701 оборудованию UE передается по меньшей мере один сконфигурированный ресурс CG-SDT. Оборудование UE использует в процессе CG-SDT этот по меньшей мере один ресурс CG-SDT в соответствии с текущей фазой передачи данных.

[00163] Опционально, в возможной реализации одного из вариантов осуществления настоящего изобретения сетевое устройство может передавать оборудованию UE первое сообщение RRC об освобождении радиоресурса. По меньшей мере один ресурс CGSDT конфигурируется с помощью первого сообщения RRC об освобождении радиоресурса.

[00164] Опционально, в возможной реализации одного из вариантов осуществления настоящего изобретения сетевое устройство может передавать оборудованию UE сконфигурированный заданный ресурс канала PDCCH. Заданный ресурс канала PDCCH используется для отслеживания управляющей информации сетевого устройства.

[00165] Опционально, в возможной реализации одного из вариантов осуществления настоящего изобретения сетевое устройство может передавать оборудованию UE второе сообщение RRC об освобождении радиоресурса. Заданный ресурс канала PDCCH конфигурируется с помощью второго сообщения RRC об освобождении радиоресурса.

[00166] Опционально, в возможной реализации одного из вариантов осуществления настоящего изобретения сетевое устройство может передавать оборудованию UE системную информацию. Заданный ресурс канала PDCCH конфигурируется с помощью системной информации.

[00167] Следует отметить, что пояснение способа, осуществляемого оборудованием UE в любом из вариантов осуществления, представленных на фиг. 3-8, также применимо к способу, осуществляемому сетевым устройством в этом варианте осуществления. Принцип реализации аналогичен и здесь подробно не рассматривается.

[00168] При использовании способа передачи данных согласно вариантам осуществления настоящего изобретения сетевое устройство передает оборудованию UE по меньшей мере один сконфигурированный ресурс CG-SDT. Оборудование UE использует в процессе CG-SDT по меньшей мере один ресурс CG-SDT в соответствии с текущей фазой передачи данных. Таким образом, оборудование UE может использовать соответствующий ресурс CG-SDT для передачи данных в соответствии с текущей фазой передачи данных, что может повысить скорость передачи данных UE, позволяя UE передавать больше данных в течение процесса SDT.

[00169] Следует отметить, что описанные выше возможные реализации могут быть осуществлены как по отдельности, так и в сочетании друг с другом, что не ограничивается вариантами осуществления настоящего изобретения.

[00170] Наряду со способом передачи данных, предлагаемым в описанных выше вариантах осуществления настоящего изобретения на фиг. 3-8, в настоящем изобретении также предлагается соответствующее устройство передачи данных. Поскольку устройство передачи данных, предлагаемое в вариантах осуществления настоящего изобретения, соответствует способу передачи данных, предлагаемому в представленных на фиг. 3 8 вариантах осуществления изобретения, реализация способа передачи данных также применима к устройству передачи данных, предлагаемому в вариантах осуществления настоящего изобретения, и здесь подробно не описывается.

[00171] На фиг. 10 представлена структурная схема устройства передачи данных согласно одному из вариантов осуществления настоящего изобретения. Устройство передачи данных может использоваться в оборудовании UE.

[00172] Как показано на фиг. 10, устройство передачи данных 1000 включает в себя определяющий модуль 1001 и модуль обработки 1002.

[00173] Определяющий модуль 1001 сконфигурирован таким образом, чтобы определять текущую фазу передачи данных.

[00174] Модуль обработки 1002 сконфигурирован таким образом, чтобы использовать один или более ресурсов «сконфигурированный грант - передача данных малого объема» (CG-SDT) в процессе CG-SDT в соответствии с текущей фазой передачи данных.

[00175] Опционально, устройство передачи данных 1000 может дополнительно включать в себя:

[00176] приемный модуль, сконфигурированный таким образом, чтобы принимать по меньшей мере один ресурс CG-SDT, сконфигурированный сетевым устройством.

[00177] Опционально, по меньшей мере один ресурс CG-SDT конфигурируется с помощью сообщения об освобождении радиоресурса сигнализации управления радиоресурсами (RRC, Radio Resource Control).

[00178] Опционально, модуль обработки 1002 сконфигурирован таким образом, чтобы определять текущую фазу передачи данных как начальную фазу передачи данных; и, после отправки UE данных с использованием первого ресурса CG-SDT, принимать решение о том, чтобы больше не отправлять данные с использованием другого ресурса CG-SDT, если от сетевого устройства не поступает информация обратной связи.

[00179] Опционально, модуль обработки 1002 сконфигурирован таким образом, чтобы: определять выполнение условия повторной передачи и использовать ресурс повторной передачи CG-SDT для повторной передачи данных.

[00180] Опционально, модуль обработки 1002 сконфигурирован таким образом, чтобы определять, что текущая фаза передачи данных является последующей фазой передачи данных, и использовать для передачи данных множество ресурсов CG-SDT.

[00181] Опционально, множество ресурсов CG-SDT соответствуют одному и тому же лучу, либо множество ресурсов CG-SDT принадлежат одной и той же группе ресурсов CG-SDT.

[00182] Опционально, множество ресурсов CG-SDT соответствуют тому же лучу, что и ресурс CG-SDT на начальной фазе передачи данных, либо множество ресурсов CG-SDT принадлежат той же группе ресурсов CG-SDT, что и ресурс CG-SDT на начальной фазе передачи данных.

[00183] Опционально, модуль обработки 1002 сконфигурирован таким образом, чтобы отслеживать управляющую информацию сетевого устройства с использованием конфигурации заданного ресурса нисходящего физического канала управления (PDCCH).

[00184] Опционально, модуль обработки 1002 сконфигурирован таким образом, чтобы определять текущую фазу передачи данных как последующую фазу передачи данных и отслеживать управляющую информацию сетевого устройства с использованием конфигурации заданного ресурса канала PDCCH.

[00185] Опционально, заданный ресурс канала PDCCH конфигурируется сетевым устройством.

[00186] Опционально, заданный ресурс канала PDCCH включает в себя по меньшей мере одно из следующего: идентификатор заданного ресурса; конфигурацию заданного ресурса во временной области; конфигурацию заданного ресурса в частотной области; ресурс канала PDCCH, тот же, что и ресурс канала PDCCH, соответствующий приему информации обратной связи от сетевого устройства на начальной фазе передачи данных; или сигнал нисходящей линии связи, связанный с заданным ресурсом канала PDCCH, тот же, что и сигнал нисходящей линии связи, связанный с ресурсом CG-SDT, который используется оборудованием UE на начальной фазе передачи данных.

[00187] С помощью устройства передачи данных согласно вариантам осуществления настоящего изобретения оборудование UE определяет текущую фазу передачи данных и использует в процессе CG-SDT один или большее количество ресурсов CG-SDT в соответствии с текущей фазой передачи данных. Таким образом, оборудование UE может использовать соответствующий ресурс CG-SDT для передачи данных в соответствии с текущей фазой передачи данных, что может повысить скорость передачи данных UE, позволяя UE передавать больше данных во время процесса SDT.

[00188] Наряду со способом передачи данных, предлагаемым в описанных выше вариантах осуществления настоящего изобретения на фиг. 9, в настоящем изобретении также предлагается соответствующее устройство передачи данных. Поскольку устройство передачи данных, предлагаемое в вариантах осуществления настоящего изобретения, соответствует способу передачи данных, предлагаемому в представленных выше вариантахосуществления изобретения на фиг. 9, реализация способа передачи данных также применима к устройству передачи данных, предлагаемому в вариантах осуществления настоящего изобретения, и здесь подробно не описывается.

[00189] На фиг. 11 представлена структурная схема устройства передачи данных согласно одному из вариантов осуществления настоящего изобретения. Устройство передачи данных применяется в сетевом устройстве.

[00190] Устройство передачи данных 1100 включает в себя передающий модуль 1101.

[00191] Передающий модуль 1101 сконфигурирован таким образом, чтобы передавать пользовательскому оборудованию (UE) по меньшей мере один сконфигурированный ресурс CG-SDT. Оборудование UE использует в процессе CG-SDT по меньшей мере один ресурс CG-SDT в соответствии с текущей фазой передачи данных.

[00192] Опционально, передающий модуль 1101 сконфигурирован таким образом, чтобы передавать оборудованию UE первое сообщение об освобождении радиоресурса сигнализации управления радиоресурсами (RRC). По меньшей мере один ресурс CG-SDT конфигурируется с помощью первого сообщения RRC об освобождении радиоресурса.

[00193] Опционально, передающий модуль 1101 сконфигурирован таким образом, чтобы передавать оборудованию UE сконфигурированный заданный ресурс нисходящего физического канала управления (PDCCH). Заданный ресурс канала PDCCH конфигурируется таким образом, чтобы отслеживать управляющую информацию сетевого устройства.

[00194] Опционально, передающий модуль 1101 сконфигурирован таким образом, чтобы передавать оборудованию UE второе сообщение RRC об освобождении радиоресурса. Заданный ресурс канала PDCCH конфигурируется с помощью второго сообщения RRC об освобождении радиоресурса.

[00195] Опционально, передающий модуль 1101 сконфигурирован таким образом, чтобы передавать оборудованию UE системную информацию. Заданный ресурс канала PDCCH конфигурируется с помощью системной информации.

[00196] При использовании устройства передачи данных согласно вариантам осуществления настоящего изобретения сетевое устройство передает оборудованию UE поменьшей мере один сконфигурированный ресурс CG-SDT. Оборудование UE использует в процессе CG-SDT по меньшей мере один ресурс CG-SDT в соответствии с текущей фазой передачи данных. Таким образом, оборудование UE может использовать соответствующий ресурс CG-SDT для передачи данных в соответствии с текущей фазой передачи данных, что может повысить скорость передачи данных UE, позволяя UE передавать больше данных в течение процесса SDT.

[00197] Для реализации описанных выше вариантов осуществления в настоящем изобретении также предлагается устройство связи.

[00198] Устройство связи, предлагаемое в вариантах осуществления настоящего изобретения, включает в себя процессор, приемопередатчик, память и исполняемые программы, которые хранятся в памяти и могут исполняться процессором. Когда исполняемые программы исполняются процессором, реализуется описанный выше способ.

[00199] Устройство связи может быть пользовательским оборудованием или сетевым устройством, как описано выше.

[00200] Процессор может включать в себя различные типы компьютерных носителей информации, которые могут сохранять записанную на них информацию после отключения питания устройства связи. Устройство связи может быть оборудованием UE или сетевым устройством.

[00201] Процессор может быть соединен с памятью через шину для чтения хранящихся в памяти исполняемых программ в соответствии по меньшей мере с одним из способов, представленных на фиг. 3 9.

[00202] Для реализации описанных выше вариантов осуществления настоящего изобретения в настоящем изобретении также предлагается компьютерный носитель информации.

[00203] Компьютерный носитель, предлагаемый вариантами осуществления настоящего изобретения, хранит исполняемые программы. Когда исполняемые программы исполняются процессором, реализуется способ в соответствии по меньшей мере с одним из способов, представленным на фиг. 3-9.

[00204] На фиг. 12 представлена структурная схема оборудования UE 1200 согласно одному из вариантов осуществления настоящего изобретения. Например, оборудование UE 1200 может быть мобильным телефоном, компьютером, терминалом цифрового вещания, устройством приема/передачи сообщений, игровой консолью, планшетным устройством, медицинским устройством, устройством для фитнеса или персональным цифровым секретарем.

[00205] Как показано на фиг. 12, оборудование UE 1200 может включать в себя один или несколько следующих компонентов: процессорный компонент 1202, память 1204, компонент питания 1206, мультимедийный компонент 1208, аудиокомпонент 1210, интерфейс ввода/вывода (I/O) 1212, измерительный компонент 1214 и коммуникационный компонент 1216.

[00206] Процессорный компонент 1202 обычно управляет общими функциями оборудования UE 1200, в том числе функциями, связанными с отображением, телефонными вызовами, передачей данных, работой камеры и записью. Процессорный компонент 1202 может включать в себя один или большее количество процессоров 1220 для осуществления всех или части шагов описанных выше способов. Кроме того, процессорный компонент 1202 может включать в себя один или большее количество модулей, которые облегчают взаимодействие процессорного компонента 1202 с другими компонентами. Например, процессорный компонент 1202 может включать в себя мультимедийный модуль для облегчения взаимодействия между мультимедийным компонентом 1208 и процессорным компонентом 1202.

[00207] Память 1204 сконфигурирована таким образом, чтобы хранить данные различных типов, необходимые для работы оборудования UE 1200. К таким данным относятся инструкции для любых приложений или способов, который реализуются оборудованием UE 1200, данные списка контактов, данные телефонной книги, сообщения, изображения, видео и т.д. Память 1204 может быть реализована на базе любого типа энергозависимых или энергонезависимых запоминающих устройств или их комбинации, таких как статическая память с произвольным доступом (СОЗУ), электрически стираемая программируемая память только для чтения (EEPROM), стираемая программируемаяпамять только для чтения (EPROM), программируемая память только для чтения (ППЗУ), память только для чтения (ПЗУ), магнитная память, флеш-память, магнитный или оптический диск.

[00208] Компонент питания 1206 обеспечивает питание различных компонентов оборудования UE 1200. Компонент питания 1206 может включать в себя систему управления питанием, по меньшей мере один источник питания и любые другие компоненты, связанные с генерацией, регулированием и распределением питания в оборудовании UE 1200.

[00209] Мультимедийный компонент 1208 включает в себя экран, служащий интерфейсом для вывода информации между оборудованием UE 1200 и пользователем. В некоторых вариантах осуществления экран может включать в себя жидкокристаллический дисплей (LCD, Liquid Crystal Display) и сенсорную панель (TP, Touch Panel). Если экран содержит сенсорную панель, то он может быть выполнен в виде сенсорного экрана для восприятия входных сигналов от пользователя. Сенсорная панель содержит по меньшей мере один сенсорный датчик для распознавания касаний, движений и жестов на сенсорной панели. Сенсорный датчик может распознавать не только место касания или движения пальцем, но также период времени и силу нажатия, связанные с касанием или движением пальцем. В некоторых вариантах осуществления мультимедийный компонент 1208 содержит фронтальную камеру и/или заднюю камеру. Когда оборудование UE 1200 находится в режиме работы, например, в режиме съемки фото или видео, фронтальная и/или задняя камеры могут воспринимать внешние мультимедийные данные. Каждая фронтальная и задняя камера может быть системой с фиксированным фокусным расстоянием или позволять менять фокусное расстояние и оптическое увеличение.

[00210] Аудиокомпонент 1210 сконфигурирован таким образом, чтобы выводить и/или вводить звуковые сигналы. Например, аудиокомпонент 1210 содержит микрофон (MIC), сконфигурированный таким образом, чтобы принимать внешний звуковой сигнал, когда оборудование UE 1200 находится в режиме работы, например в режимах вызова, записи и распознавания голоса. Принимаемый звуковой сигнал может быть затем сохранен в памяти 1204 или передан с помощью коммуникационного компонента 1216. В некоторыхвариантах осуществления аудиокомпонент 1210 дополнительно содержит динамик для вывода звуковых сигналов.

[00211] Интерфейс ввода/вывода 1212 обеспечивает интерфейс между процессорным компонентом 1202 и периферийными интерфейсными модулями, такими как клавиатура, колесико управления, кнопки и тому подобное. Кнопки могут включать в себя, помимо прочего, кнопку перехода к начальному экрану, кнопку регулировки громкости, кнопку запуска и кнопку блокировки.

[00212] Измерительный компонент 1214 включает в себя по меньшей мере один датчик для оценки состояния различных аспектов оборудования UE 1200. Например, измерительный компонент 1214 может определять открытое и закрытое состояние оборудования UE 1200, относительное расположение компонентов UE 1200, например дисплея и клавиатуры, изменение положения UE 1200 или его компонента, наличие или отсутствие контакта пользователя с UE 1200, ориентацию или ускорение/замедление UE 1200, а также изменение температуры UE 1200. Измерительный компонент 1214 может включать в себя датчик присутствия, сконфигурированный таким образом, чтобы обнаруживать близлежащие объекты без физического контакта. Измерительный компонент 1214 может также включать в себя датчик освещенности, например датчик изображения на основе технологии КМОП или ПЗС, для использования в приложениях обработки изображений. В некоторых вариантах осуществления измерительный компонент 1214 может также включать в себя датчик акселерометра, датчик гироскопа, магнитный датчик, датчик давления или датчик температуры.

[00213] Коммуникационный компонент 1216 сконфигурирован таким образом, чтобы облегчать проводную или беспроводную связь между оборудованием UE 1200 и другими устройствами. Оборудование UE 1200 может получать доступ к беспроводным сетям на основе стандартов Wi-Fi, 2G 4G или их сочетания. В одном из вариантов осуществления коммуникационный компонент 1216 принимает широковещательный сигнал от внешней системы управления широковещанием или связанную с ним широковещательную информацию по широковещательному каналу. В одном из вариантов осуществления коммуникационный компонент 1216 дополнительно включает в себя модуль бесконтактнойсвязи (NFC, Near Field Communication) для обеспечения связи на коротких расстояниях. Например, модуль NFC может быть реализован на основе технологии радиочастотной идентификации (RFID, RF Identification), технологии передачи через инфракрасный порт (IrDA, Infrared Data Association), технологии сверхширокополосной связи (UWB, Ultra-Wideband), технологии Bluetooth (ВТ) и других технологий.

[00214] В некоторых вариантах осуществления оборудование UE 1200 может быть реализовано с применением по меньшей мере одной(-го) интегральной схемы заданного назначения (ASIC, Application Specific Integrated Circuit), цифрового сигнального процессора (DSP, Digital Signal Processor), устройства цифровой обработки сигналов (DSPD, Digital Signal Processing Device), программируемого PLD устройства (ПЛУ), полевой программируемой логической интегральной FPGA (FPGA, Field Programmable Gate Array), контроллера, микроконтроллера, микропроцессора или другого электронного компонента для реализации описанных выше способов на фиг. 3-8.

[00215] В вариантах осуществления также предлагается машиночитаемый носитель информации, например память 1204, с хранящимися на нем инструкциями, которые исполняются процессором 1220 в оборудовании UE 1200 для реализации описанных выше способов на фиг. 3-8. Например, машиночитаемым носителем информации может быть ПЗУ, ОЗУ, CD-ROM, магнитная лента, дискета или оптическое устройство хранения данных.

[00216] На фиг. 13 представлена структурная схема сетевого устройства согласно одному из вариантов осуществления настоящего изобретения. Как показано на фиг. 13, сетевое устройство 1300 включает в себя процессорный компонент 1322, состоящий из по меньшей мере одного процессора, и ресурс памяти, представленный памятью 1332, для хранения инструкций, исполняемых процессорным компонентом 1322, например приложений. Приложения, хранящиеся в памяти 1332, могут включать в себя один или большее количество модулей, каждый из которых соответствует набору инструкций. Кроме того, обрабатывающий компонент 1322 сконфигурирован таким образом, чтобы исполнять инструкции для реализации любого из описанных выше способов, осуществляемых сетевым устройством, например, способа, представленного на фиг. 9.

[00217] Сетевое устройство 1300 может также включать в себя компонент питания 1326, сконфигурированный таким образом, чтобы управлять питанием сетевого устройства 1300, проводной или беспроводной сетевой интерфейс 1350, сконфигурированный таким образом, чтобы подключать устройство 1300 к сети, и интерфейс ввода-вывода (I/O) 1358. Сетевое устройство 1300 может работать под управлением операционной системы, хранящейся в памяти 1332, такой как Windows Server ТМ, Mac OS ХТМ, UnixTM, LinuxTM, FreeBSDTM или подобной перечисленным.

[00218] Другие варианты реализации настоящего изобретения станут понятны специалистам в данной области техники из данного описания и практической реализации настоящего изобретения. Настоящее изобретение охватывает любые модификации, варианты использования или адаптации настоящего изобретения, соответствующие его основным принципам, включая такие отступления от него, которые соответствуют известной или общепринятой практике в данной области техники. Описанные технические характеристики и примеры должны рассматриваться только как иллюстрация, а подлинный объем и сущность изобретения определяются приведенной ниже формулой изобретения.

[00219] Следует понимать, что настоящее изобретение не ограничивается точным воспроизведением конструкции, которая описана выше и проиллюстрирована на прилагаемых чертежах, и в рамках настоящего изобретения могут быть произведены различные модификации и изменения. Предполагается, что объем настоящего изобретения ограничивается только прилагаемой формулой изобретения.

Изобретение относится к области беспроводной связи. Техническим результатом является повышение скорости передачи данных пользовательским оборудованием (UE, User Equipment), тем самым позволяя UE передавать больше данных во время процесса передачи данных малого объема (Small Data Transmission, SDT). Способ включает в себя определение текущей фазы передачи данных; и использование одного или более ресурсов «сконфигурированный грант – передача данных малого объема» (CG-SDT) в процессе CG-SDT в соответствии с текущей фазой передачи данных, при этом текущая фаза передачи данных является начальной фазой передачи данных, и использование в процессе CG-SDT по меньшей мере одного ресурса CG-SDT в соответствии с текущей фазой передачи данных включает: после того как оборудование UE использует для передачи данных первый ресурс CG-SDT, принятие решения о том, чтобы не использовать для передачи данных другой ресурс CG-SDT, если от сетевого устройства не поступает информация обратной связи. 6 н. и 12 з.п. ф-лы, 13 ил.

1. Способ передачи данных, осуществляемый пользовательским оборудованием (UE), который включает в себя:

определение текущей фазы передачи данных; и

использование одного или более ресурсов «сконфигурированный грант – передача данных малого объема» (CG-SDT) в процессе CG-SDT в соответствии с текущей фазой передачи данных,

при этом текущая фаза передачи данных является начальной фазой передачи данных, и использование в процессе CG-SDT по меньшей мере одного ресурса CG-SDT в соответствии с текущей фазой передачи данных включает:

после того как оборудование UE использует для передачи данных первый ресурс CG-SDT, принятие решения о том, чтобы не использовать для передачи данных другой ресурс CG-SDT, если от сетевого устройства не поступает информация обратной связи.

2. Способ по п. 1, который также включает в себя:

прием по меньшей мере одного ресурса CG-SDT, сконфигурированного сетевым устройством.

3. Способ по п. 2, в котором по меньшей мере один ресурс CG-SDT конфигурируют с помощью сообщения об освобождении радиоресурса сигнализации управления радиоресурсами (RRC).

4. Способ по п. 1, который также включает в себя:

определение выполнения условия повторной передачи и использование ресурса повторной передачи CG-SDT для повторной передачи данных.

5. Способ по любому из пп. 1-3, в котором текущая фаза передачи данных является последующей фазой передачи данных, и использование в процессе CG-SDT по меньшей мере одного ресурса CG-SDT в соответствии с текущей фазой передачи данных включает:

использование множества ресурсов CG-SDT для передачи.

6. Способ по п. 5, в котором множество ресурсов CG-SDT соответствуют одному и тому же лучу, либо множество ресурсов CG-SDT принадлежат одной и той же группе ресурсов CG-SDT; или

множество ресурсов CG-SDT соответствуют тому же лучу, что и ресурс CG-SDT, использованный на начальной фазе передачи данных, либо множество ресурсов CG-SDT принадлежат той же группе ресурсов CG-SDT, что и ресурс CG-SDT, использованный на начальной фазе передачи данных.

7. Способ по любому из пп. 1-6, который также включает в себя:

отслеживание управляющей информации сетевого устройства с использованием заданного ресурса нисходящего физического канала управления (PDCCH).

8. Способ по любому из пп. 1-6, который также включает в себя:

определение текущей фазы передачи данных как последующей фазы передачи данных; и

отслеживание управляющей информации сетевого устройства с использованием заданного ресурса канала PDCCH.

9. Способ по п. 7 или 8, в котором заданный ресурс канала PDCCH конфигурируется сетевым устройством.

10. Способ по п. 7 или 8, в котором заданный ресурс канала PDCCH включает в себя по меньшей мере одно из следующего:

идентификатор заданного ресурса;

конфигурацию заданного ресурса во временной области;

конфигурацию заданного ресурса в частотной области;

ресурс канала PDCCH, который является тем же, что и ресурс канала PDCCH, для приема информации обратной связи от сетевого устройства на начальной фазе передачи данных; или

сигнал нисходящей линии связи, связанный с заданным ресурсом PDCCH, является тем же, что и сигнал нисходящей линии связи, связанный с ресурсом CG-SDT, используемым оборудованием UE на начальной фазе передачи данных.

11. Способ передачи данных, осуществляемый сетевым устройством, который включает в себя:

передачу пользовательскому оборудованию (UE) по меньшей мере одного ресурса «сконфигурированный грант - передача данных малого объема» (CG-SDT);

при этом оборудование UE использует по меньшей мере один ресурс CG-SDT в процессе CG-SDT в соответствии с текущей фазой передачи данных;

при этом текущая фаза передачи данных является начальной фазой передачи данных, и использование оборудованием UE в процессе CG-SDT по меньшей мере одного ресурса CG-SDT в соответствии с текущей фазой передачи данных включает:

после того как оборудование UE использует для передачи данных первый ресурс CG-SDT, принятие решения о том, чтобы не использовать для передачи данных другой ресурс CG-SDT, если от сетевого устройства не поступает информация обратной связи.

12. Способ по п. 11, в котором передача оборудованию UE по меньшей мере одного ресурса CG-SDT включает в себя:

передачу оборудованию UE первого сообщения RRC об освобождении радиоресурса, при этом по меньшей мере один ресурс CG-SDT конфигурируют с помощью первого сообщения RRC об освобождении радиоресурса.

13. Способ по п. 11 или 12, который также включает в себя:

передачу оборудованию UE сконфигурированного заданного ресурса физического нисходящего канала управления (PDCCH), при этом заданный ресурс канала PDCCH сконфигурирован для отслеживания управляющей информации сетевого устройства.

14. Способ по п. 13, в котором передача оборудованию UE сконфигурированного заданного ресурса канала PDCCH включает в себя:

передачу оборудованию UE второго сообщения RRC об освобождении радиоресурса, при этом заданный ресурс канала PDCCH конфигурируют с помощью второго сообщения RRC об освобождении радиоресурса; или

передачу оборудованию UE системной информации, при этом заданный ресурс канала PDCCH конфигурируют с помощью системной информации.

15. Устройство связи, которое включает в себя приемопередатчик, память и процессор, соединенный, соответственно, с приемопередатчиком и памятью, при этом процессор сконфигурирован так, чтобы выполнять способ передачи данных по любому из пп. 1-10.

16. Устройство связи, которое включает в себя приемопередатчик, память и процессор, соединенный, соответственно, с приемопередатчиком и памятью, при этом процессор сконфигурирован так, чтобы выполнять способ передачи данных по любому из пп. 11-14.

17. Компьютерный носитель информации, на котором хранятся инструкции, которые при исполнении процессором способны обеспечить выполнение способа передачи данных по любому из пп. 1-10.

18. Компьютерный носитель информации, на котором хранятся инструкции, которые при исполнении процессором способны обеспечить выполнение способа передачи данных по любому из пп. 11-14.
