Изобретение относится к игровым принадлежностям и частично к учебным пособиям, позволяя моделировать различное расположение элементов и изучать их работу и взаимодействие.
Музыкальный конструктор позволяет конструировать различные типы музыкальных инструментов и их аналогов, совмещая при этом различные компоненты. Наименование выбрано по причине того, что при конструировании музыкальных инструментов меняется и звучание музыки, которое они создают, то есть, конструируя музыкальный инструмент, выстраивается и определенная конструкция звучания музыки.
Далее по тексту словосочетание «музыкальный конструктор» может быть заменено на аббревиатуру «МК».
Из уровня техники известен патент CN 209447521, описывающий электронную музыкальную шкатулку с возможностью установки строительных кубиков. При этом создание музыки обеспечивается электросистемой и не позволяет конструировать музыкальные инструменты.
Отличия от заявленного решения состоят в том, что:
- МК может иметь в своем составе электродетали для усиления звука, передачи его на динамики и т.д., но основан на неэлектронных компонентах;
- МК не предусматривает возможности совместного использования со строительным конструктором;
- МК может конструировать различные музыкальные инструменты и совмещать их компоненты создавая новые вариации инструментов и звучаний.
Известен патент CN 216824805, описывающий музыкальный блок для строительного конструктора типа «Лего». Действие блока производится по типу музыкальной шкатулки.
Отличия от заявленного решения состоят в том, что:
- МК не предусматривает возможности совместного использования со строительным конструктором;
- МК может конструировать различные музыкальные инструменты и совмещать их компоненты, создавая новые вариации инструментов и звучаний.
Известен патент CN 210384844, описывающий конструктор из 7 блоков, каждый блок настроен на свою ноту, которая воспроизводится с помощью электрокомпонентов. При этом блоки можно соединять в разной последовательности.
Отличия от заявленного решения состоят в том, что:
- МК может иметь в своем составе электродетали для усиления звука, передачи его на динамики и т.д., но основан на неэлектронных компонентах;
- МК не предусматривает возможности совместного использования со строительным конструктором;
- МК может конструировать различные музыкальные инструменты и совмещать их компоненты, создавая новые вариации инструментов и звучаний.
Известен патент CN 211935588, описывающий игрушку для музыкального обучения с возможностью конструирования визуальных элементов. При правильном конструировании в игрушке воспроизводится музыка с помощью электронных компонентов. Отличия от заявленного решения состоят в том, что:
- МК может иметь в своем составе электродетали для усиления звука, передачи его на динамики и т.д., но основан на неэлектронных компонентах;
- МК не предусматривает возможности совместного использования со строительным конструктором;
- МК может конструировать различные музыкальные инструменты и совмещать их компоненты, создавая новые вариации инструментов и звучаний.
Известен патент US 7504577, описывающий систему для электронного воспроизведения музыкальных инструментов.
Отличия от заявленного решения состоят в том, что:
- МК может иметь в своем составе электродетали для усиления звука, передачи его на динамики и т.д., но основан на неэлектронных компонентах;
- МК является физическим, материальным конструктором, в котором музыкальные инструменты собираются тактильно при помощи прямого воздействия человека на детали.
Известен патент RU 2465943, описывающий музыкальный конструктор выполненный в виде геометрических фигур с контактами, подключаемыми к генератору импульсов. Конструктор за счет перестановки фигур позволяет генерировать разные виды звучания, но не позволяет конструировать музыкальные инструменты.
Отличия от заявленного решения состоят в том, что:
- МК может иметь в своем составе электродетали для усиления звука, передачи его на динамики и т.д., но основан на неэлектронных компонентах;
- МК может конструировать различные музыкальные инструменты и совмещать их компоненты, создавая новые вариации инструментов и звучаний.
Известен патент RU 52507, описывающий музыкальный коврик имеющий липучки с возможностью прикрепления к нему нотных знаков. При этом коврик может воспроизводить ноты с помощью генератора звуков.
Отличия от заявленного решения состоят в том, что:
- МК может иметь в своем составе электродетали для усиления звука, передачи его на динамики и т.д., но основан на неэлектронных компонентах;
- МК может конструировать различные музыкальные инструменты и совмещать их компоненты, создавая новые вариации инструментов и звучаний.
Известен патент RU 2745200, описывающий музыкальный конструктор, имеющий звучащие части, выполненные в виде пластины (ксилофон) или трубки. Данные части воспроизводят ноты при ударе по ним. При этом модули конструктора выполнены в форме деталей с возможностью крепления конструктора лего.
Отличия от заявленного решения состоят в том, что:
- МК может моделировать множество музыкальных инструментов различной направленности (клавишные, струнные, ударные, духовые и т.д.) и комбинировать их;
- Модуль МК является сборным позволяющим изменять звучание музыкальных инструментов;
- МК не имеет четкой привязки к строительным конструкторам;
- Модуль МК является более крупным.
Известен патент US 2016158661, описывающий конструктор аэрофонов, то есть музыкальных инструментов с извлечением звука с помощью воздуха. Крепление деталей имеет вид строительного конструктора лего.
Отличия от заявленного решения состоят в том, что:
- МК может моделировать множество музыкальных инструментов различной направленности (клавишные, струнные, ударные, духовые и т.д.) и комбинировать их;
- МК не имеет четкой привязки к строительным конструкторам.
Наиболее близким решением можно считать патент US 2016030854, в котором описывается музыкальный конструктор ударных инструментов состоящий из кубовидных блоков, при этом блоки имеют разъемные стенки, могут крепится на конечности человека и включают в себя один или несколько ударных инструментов.
Отличия от заявленного решения состоят в том, что:
- МК имеет полутрубки, являющиеся основой каркаса конструктора;
- МК может моделировать множество музыкальных инструментов различной направленности и комбинировать их;
- МК не крепится на конечности человека, но может быть взят в руки для удобства использования.
Технический результат заявленного изобретения состоит в разработке музыкального конструктора способного воспроизводить звуки музыкальных инструментов различной направленности (духовых, клавишных, ударных, струнных) и комбинировать части музыкальных инструментов.
Технический результат достигается с помощью применения каркасных полутрубок, к торцам которых крепится задняя стенка с помощью зажимов формируя каркас конструктора. На внешнюю поверхность полутрубок крепятся стенки конструктора, которые могут иметь отверстия и части для подсоединения дополнительных деталей, а внутрь полутрубок вставляются крепления каркасок с установленными на них элементами для распространения или создания звука, при этом комбинирование звуков может достигаться с помощью совместной установки в конструкции деталей от музыкальных инструментов различной направленности, например, трубы выход звука от которой направлен в сторону струн.
Примечание: каркас для сборки музыкального конструктора формируется с помощью крепления полутрубок к задней стенке, которая является легкозаменяемой. При этом каркаска представляет собой отдельный элемент конструкции, который предназначен для скрепления полутрубок между собой и для закрепления на ней (в зависимости от вида каркаски) других элементов и компонентов конструктора.
Частными случаями изготовления конструкции являются:
- Изменение размеров конструкции;
- Изменение числа элементов в конструкции;
- Незначительное изменение формы элементов конструкции по отдельности или совместно, путем нанесения на детали маркировок, изображений и других элементов.
Краткое описание чертежей:

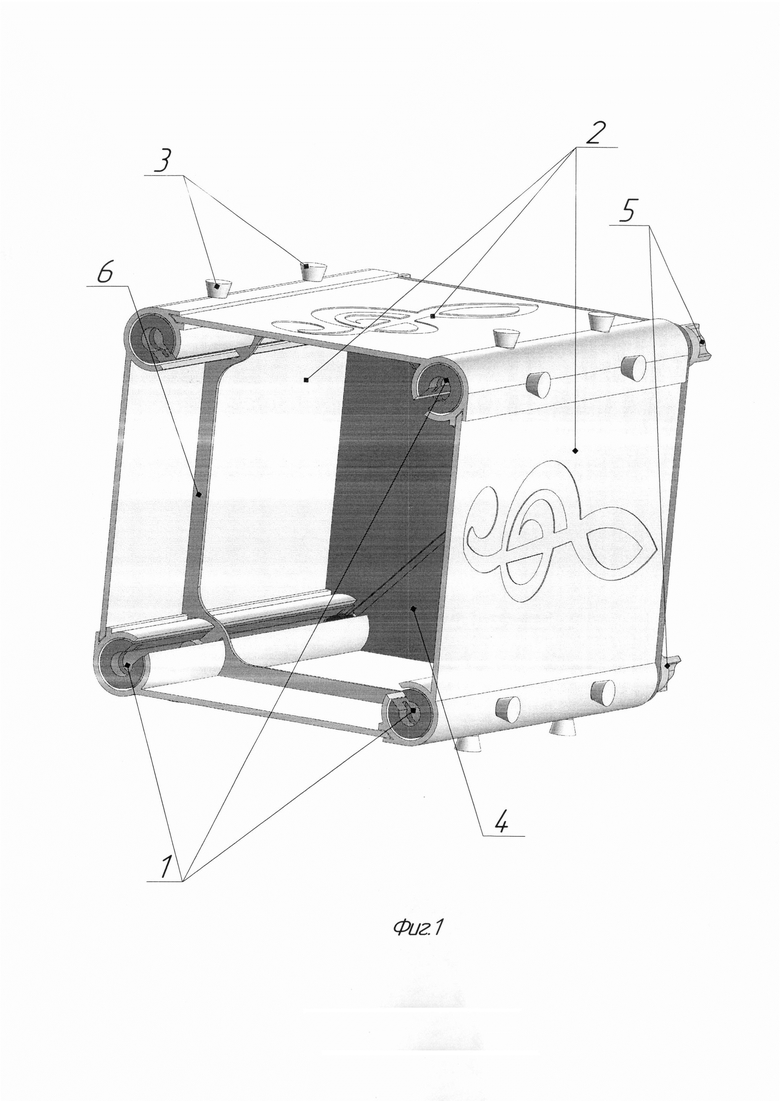

Фиг. 1 - Сборка стенок конструктора с пустой каркаской;
Фиг. 2 - Сборка стенок конструктора, вид со стороны задней стенки;
Фиг. 3 - Каркасная полутрубка;
Фиг. 4 - Простая боковая стенка;
Фиг. 5 - Задняя стенка;
Фиг. 6 - Зажим в сборе;
Фиг.7 - Установка каркаски в полутрубку;
Фиг. 8 - Боковая стенка с вырезом под смычок;
Фиг. 9 - Боковая стенка с вырезом под смычок с установленной заглушкой;
Фиг. 10- Боковая стенка с шарообразной выпуклостью внутрь конструктора;

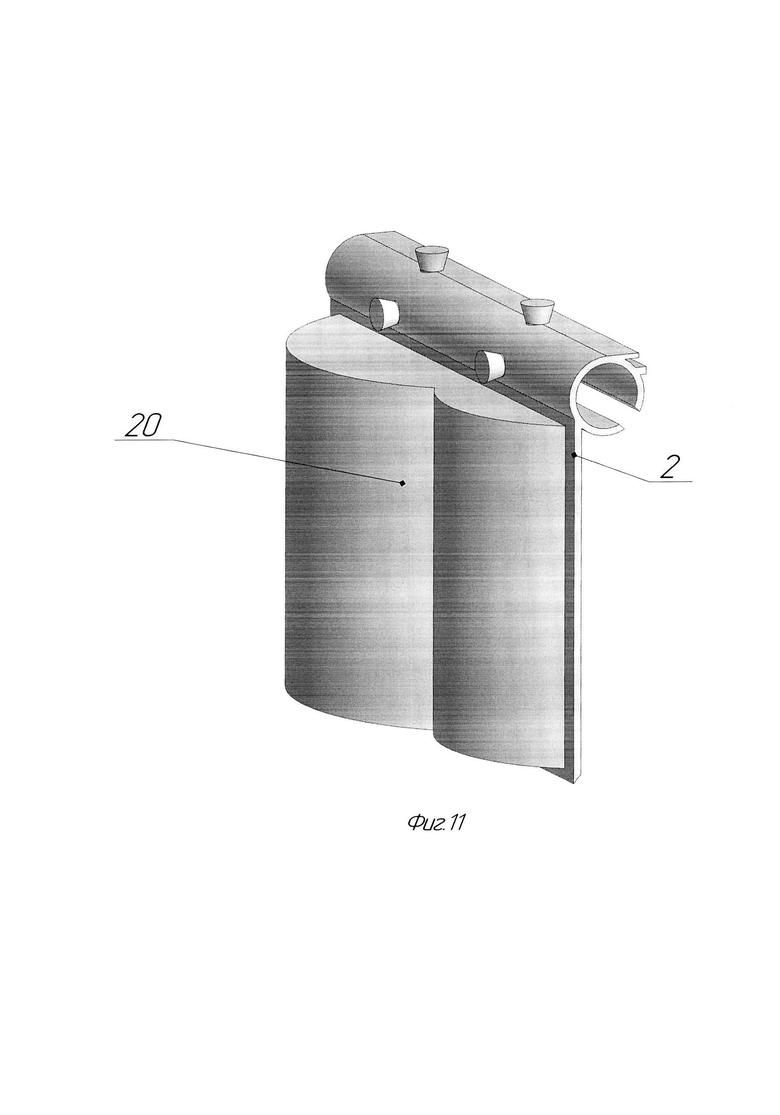

Фиг. 11 - Боковая стенка с выпуклостью наружу в виде двух соединенных полуцилиндров;
Фиг. 12 - Боковая стенка с отверстиями;

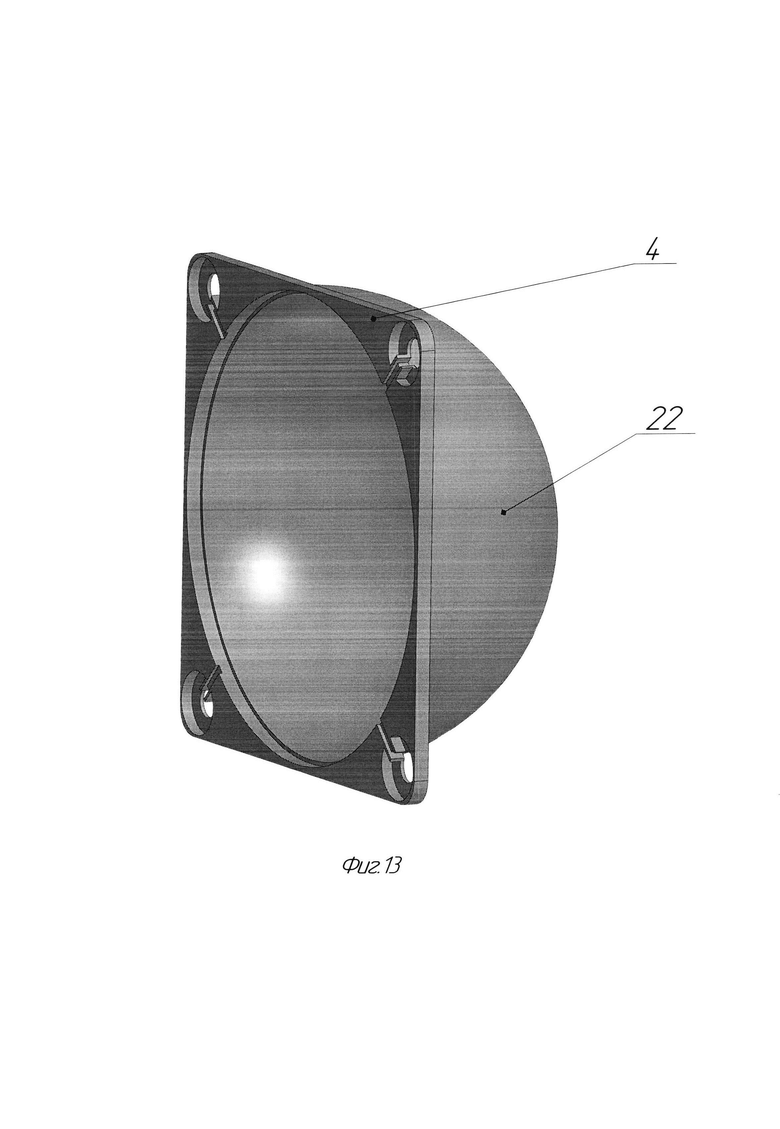

Фиг. 13 - Задняя стенка с шарообразной выпуклостью наружу;
Фиг. 14 - Задняя стенка с шарообразной выпуклостью внутрь конструктора;
Фиг. 15 - Задняя стенка с выпуклостью наружу в виде полуцилиндра;
Фиг. 16 - Задняя стенка с выпуклостью внутрь в виде полуцилиндра;
Фиг. 17 - Задняя стенка под крепление мембраны или мехов;
Фиг. 18 - Задняя стенка под крепление мембраны или мехов, вид сбоку;
Фиг. 19 - Вариант сборки конструктора с разными стенками;
Фиг. 20 - Вариант сборки конструктора с разными стенками, вид сзади;
Фиг. 21 - Каркаска с малым резонаторным отверстием;
Фиг. 22 - Каркаска с большим резонаторным отверстием;
Фиг. 23 - Вариант сборки конструктора с установленной каркаской с малым резонаторным отверстием;
Фиг. 24 - Вариант сборки конструктора с каркаской, двумя боковыми стенками, имеющими отверстия, боковой стенкой для установки ударных или духовых элементов и боковой стенкой под установку клавиш;
Фиг. 25 - Вариант сборки конструктора с установленным ксилофоном;
Фиг. 26 - Ксилофон;
Фиг.27 - Ксилофон, вид сбоку;
Фиг. 28 - Вариант сборки конструктора с мембранами;
Фиг. 29 - Мембрана на каркаске в разрезе;
Фиг. 30 - Вставная мембрана;
Фиг. 31 - Вариант сборки конструктора с тарелками;
Фиг. 32 - Вариант сборки конструктора с тарелками, вид сбоку при удаленной боковой стенке;
Фиг. 33 - Вариант сборки конструктора с трубой с малым раструбом;
Фиг. 34 - Схема сборки трубы с малым раструбом в конструкторе;
Фиг. 35 - Вариант сборки конструктора с трубой с большим раструбом;
Фиг. 36 - Вариант сборки конструктора с тромбоном с малым раструбом;
Фиг. 37 - Вариант сборки конструктора с тромбоном с большим раструбом;
Фиг. 38 - Вариант сборки конструктора с ксилофоном и механизмом музыкальной шкатулки;
Фиг. 39 - Схема сборки конструктора с ксилофоном и механизмом музыкальной шкатулки;
Фиг. 40 - Вариант сборки конструктора с ксилофоном и механизмом музыкальной шкатулки, вид сбоку, одна боковая стенка удалена;
Фиг. 41 - Барабан музыкальной шкатулки;
Фиг. 42 - Механизм ручки музыкальной шкатулки;
Фиг. 43 - Вариант сборки с клавишами и многострункой;

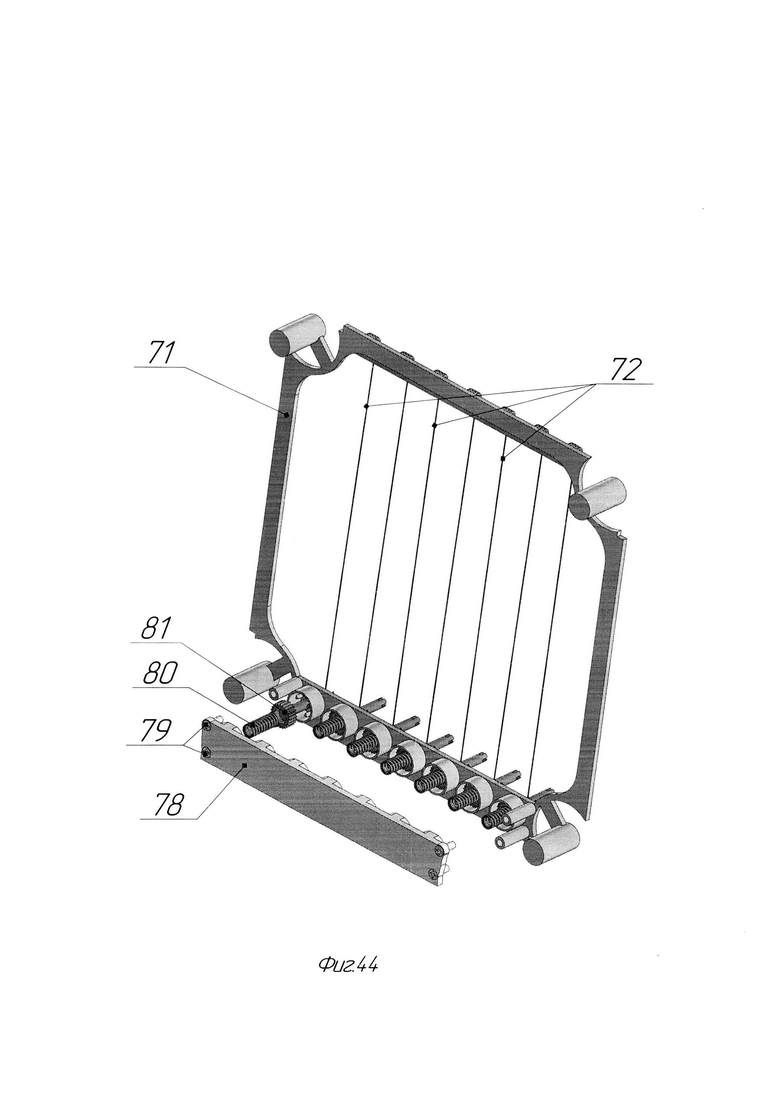

Фиг. 44 - Многострунка;
Фиг. 45 - Вариант сборки с клавишами и многострункой, вид сверху сбоку, боковая стенка удалена;
Фиг. 46 - Вариант сборки с многострункой и клавишами оснащенными щипковым наконечником;
Фиг.47 - Вариант сборки с многострункой и клавишами оснащенными щипковым наконечником, вид сбоку, боковая стенка удалена;
Фиг. 48 - Вариант сборки с многострункой и клавишами оснащенными щипковым наконечником, вид спереди;
Фиг. 49 - Вариант сборки с мехами и резонатором гармони (аналогичным), вид сбоку спереди;
Фиг. 50 - Вариант сборки с мехами и резонатором гармони (аналогичным), вид сбоку сзади;
Фиг. 51 - Резонатор гармони (аналогичный, далее по тексту без уточнения - «резонатор гармони»);
Фиг. 52 - Схема сборки с мехами и резонатором гармони;
Фиг. 53 - Клапан резонатора гармони;
Фиг. 54 - Вариант сборки с тромбоном и трехстрункой;
Фиг. 55 - Вариант сборки с трехстрункой под скрипку;
Фиг. 56 - Вариант сборки с трехстрункой под скрипку, вид сбоку;
Фиг. 57 - Вариант совместной сборки двух модулей музыкальных конструкторов;
Фиг. 58 - Межмодульное крепление прямое удлиненное;
Фиг. 59 - Межмодульное крепление прямое;
Фиг. 60 - Межмодульное крепление крестообразное подвижное;
Фиг. 61 - Ножка;
Возможные изменения и дополнения музыкального конструктора, которые рекомендуются по результатам испытаний, показаны на чертежах:
Фиг. 62 - Каркаска с закругленными направляющими;
Фиг. 63 - Форма сечения отверстий и оси клавиш, бойков, щипка и клапанов;
Фиг. 64 - Упрощенная многострунка;
Фиг. 65 - Мундштук, преимущественный вариант.
На представленных изображениях указаны различные компоненты и разные варианты сборки музыкального конструктора. Изображения можно разделить на несколько частей по типам деталей и получаемому музыкальному инструменту.
В частности, фиг. 1-2 демонстрируют вариант сборки простейшего модуля музыкального конструктора, при этом модуль можно определить, как сборку состоящую из каркасных полутрубок закрытых боковыми стенками и задней стенкой с возможностью присоединения деталей или вставки деталей в ограниченное ими внутреннее пространство конструктора. Фиг. 3-6 показывают простейшие детали, которые необходимы для сборки модуля и в целом могут использоваться в конструкторе. На фиг. 7 изображено крепление каркасок в полутрубки. Изображения фиг. 8-18 показывают различные возможные варианты изготовления боковых и задних стенок, которые своей формой будут изменять звучание звука и могут использоваться для крепления дополнительных приспособлений. Фиг 19-20 демонстрируют возможность сборки модуля конструктора с применением некоторых вышеописанных деталей. Фиг. 21-23 показываются каркаски с резонаторными отверстиями и их сборка. Фиг. 24 демонстрируется простой вариант сборки с возможностью установки дополнительных деталей. Фиг. 25-27 показывают ксилофон и его детали. Фиг. 28-30 имеют отношение к барабану. Фиг. 31-32 ударный инструмент тарелки. На фиг. 33-35 изображена сборка трубы, а на фиг. 36-37 тромбона. Фиг. 38-42 демонстрируют устройство сборки музыкальной шкатулки из деталей конструктора. Фиг. 43-45 клавишно-струнный инструмент по типу пианино, а фиг. 46-48 аналогичны клавесину. Фиг. 49-53 представляют из себя сборку и детали гармони. Фиг. 54-56 показывают различные возможные вариации сборок. Фиг. 57 демонстрируется возможное соединение модулей. При этом фиг. 58-61 показывают средства крепления и установки модулей на поверхности. Фиг. 62-65 рекомендуемые, но не обязательные изменения конструктора по итогам испытаний.
В целом принцип сборки и работы музыкального конструктора можно описать по изображениям Фиг. 1-7, которые включают в себя следующие детали:
1. Полутрубка каркаса
2. Боковая стенка
3. Упор боковой стенки (может иметь конусной или грибкообразный вид)
4. Задняя стенка
5. Зажим
6. Каркаска
7. Канавка для проворота зажима
8. Закругление боковой стенки (внешняя полутрубка боковой стенки)
9. Паз для соединения боковых стенок
10. Углубление для установки полутрубки
11. Штырек зажима
12. Шайба
13. Пружина
14. Уплотнитель (материал силикон, резина, поролон)
15. Пружинный уплотнитель
16. Направляющая каркаски
Основной идеей конструктора является то, что его каркас формируется с помощью закрепления полутрубок 1 на задней стенке 4 с помощью зажимов 5, после чего на полутрубки надеваются боковые стенки 2 закруглением 8, а во внутренний объем конструктора ограниченный указанными деталями вставляются каркаски (в том числе оборудованные музыкальными элементами) при помощи вставки направляющих 16 в центральную часть полутрубок.
Музыкальный конструктор может быть собран как при помощи вышеописанных деталей, так и с помощью других элементов, при этом часть элементов может быть заменена на другие или исключена из сборки, например, каркаска 6 представляет собой скрепляющий полутрубки компонент и предназначена для дополнительного скрепления полутрубок 1 изнутри конструктора препятствую расползанию боковых стенок 2 и образованию зазоров. Кроме того каркаски в зависимости от вида могут представлять собой скрепляющий полутрубки компонент с возможностью размещения применяемых в извлечении (пример - ксилофон), распространении (пример - труба, тромбон), направлении или изменении (пример - каркаска с резонаторным отверстием) звука элементов. Тем не менее полутрубки 1 могут быть скреплены другими элементами, а основное крепление осуществляется с помощью зажима 5. Причем сборка зажима 5 при производстве может производится таким образом, что на стержень надевается шайба 12 с упором в штырек 11 на конце стержня, далее на стержень одевается пружина 13 и свободная часть стержня вставляется и закрепляется в ручке зажима с помощью клея, посадки с натягом, самореза или винта.
Сборка музыкального конструктора осуществляется таким образом, чтобы полутрубки 1 входили в углубление 10 на задней стенке 4. Причем полутрубки имеют продольный разрез с одной стороны по всей своей длине, а углубление 10 имеет паз формирующий направление установки полутрубки 1. Кроме того углубление 10 имеет отверстие с пазом под штырек 11.
При вставке полутрубки 1 в углубление 10 на задней стенке 4, с другой стороны задней стенки вставляется зажим 5, чей стержень соответствует по диаметру отверстию в углублении 10 и внутреннему диаметру полутрубки 1. Штырек 11 проходит через паз вдоль оси полутрубки 1 благодаря разрезу до достижения канавки 7 сделанной на внутренней поверхности полутрубки 1. Далее зажим проворачивается не более чем на 340° таким образом, чтобы штырек 11 попал в канавку 7.
На наружную поверхность полутрубок 1 одевается боковая стенка 2 при помощи закругления боковой стенки 2, которое образует внешнюю полутрубку боковой стенки 8, при этом внешняя полутрубка 8 имеет разрез по всей своей длине соответствующий при сборке аналогичному разрезу полутрубки каркаса 1. При установке на закрепленные на задней стенке 4 полутрубки 1 всех необходимых боковых стенок образуется внутренний объем конструктора.
Внутрь полутрубок 1 могут устанавливаться каркаски 6 и снабженные конструкцией каркасок детали конструктора, занимая его внутренний объем. Установка производится путем вставки направляющей 16 каркаски 6 вовнутрь полутрубки 1. Для избегания перемещения каркасок 6 вдоль полутрубок 1 возможно применение установочных уплотнителей 14 в виде цилиндра неупругого (из пластмассы или дерева) или упругого сделанных из резины, силикона или поролона, или в виде пружинных уплотнителей 15 состоящих из двух малых цилиндров и соединяющей их пружины.
Можно привести простейший, пример сборки (примеры игры будут описаны при рассмотрении чертежей с наличием музыкальных компонентов в сборке).
Пример сборки I:
Человек (преимущественно ребенок) берет заднюю стенку 4, вставляет в углубление 10 полутрубку 1 (при этом ориентируя полутрубку 1 таким образом, чтобы разрез полутрубки 1 соответствовал пазу в углублении 10), затем с другого конца задней стенки 4 человек вставляет зажим 5 в отверстие соответствующее углублению 10 в которое вставлена полутрубка 1. Оказывая небольшое проворачивающее давление на зажим 5 человек продолжает вставлять его на большую глубину, при этом шайба 12 достигает поверхности задней стенки 4, а пружина 13 начинает сжиматься. Когда штырек 11 зажима 5 достигнет канавки 7 в полутрубке произойдет проворот зажима 5. Тогда человек может отпустить зажим 5, который заблокируется в указанном положении благодаря давлению пружины 13, то есть штырек 11 упрется в стенку канавки 7.
Далее человек поочередно таким же образом устанавливает остальные полутрубки 1 в углубления 10 на задней стенке 4.
Затем берется одна из боковых стенок 2, которая надевается на наружную поверхность полутрубки 1 закруглением 8, при этом край закругления боковой стенки 8 ориентируется по одной из поверхностей, образованных разрезом полутрубки каркаса 1. Боковая стенка 2 надевается на полутрубку 1 до момента соприкосновения с задней стенкой 4. Далее на полутрубки 1 надеваются остальные боковые стенки 2, причем, если рядом с полутрубкой 1 на которую надевается боковая стенка 2 есть полутрубка 1 с уже надетой боковой стенкой 2, то человек одевая боковую стенку 2 ориентирует паз 9 боковой стенки и плоскость боковой стенки 2 таким образом, чтобы край плоскости входил внутрь паза 9 соседней боковой стенки, чем достигается дополнительная звукоизоляция и прочность конструкции. Также ориентация плоскости боковой стенки 2 и паза 9 может происходить после надевания боковой стенки 2 на полутрубку 1, но до соприкасания боковой 2 и задней 4 стенок за счет сжатия пружин 13, что позволяет полутрубкам 1 менять угол расположения относительно плоскости задней стенки 4.
Затем, когда модуль конструктора собран, человек может вставить внутрь каркаску 6 (в том числе каркаску, оснащенную музыкальным элементом) или другие компоненты в зависимости от вида боковых стенок. Каркаска 6 вставляется человеком в центр полутрубок 1 направляющими 16 имеющимися на ее углах и углубляется в корпус на необходимый уровень вплоть до канавок 7 возле задней стенки 4 (до упора в зажимы 5). Если каркаска 6 должна располагаться на некоем расстоянии от задней стенки 4, то перед ее установкой в центр полутрубок 1 (по крайней мере в две полутрубки 1) вставляется уплотнитель 14 или пружинный уплотнитель 15. Затем каркаска 6 вставляется человеком в центр полутрубок 1 направляющими 16 имеющимися на ее углах и углубляется в корпус до достижения направляющими 16 уплотнителя Мили 15.
Чтобы дополнительно закрепить каркаску 6 в полутрубках 1 после установки каркаски 6 в полутрубки 1 могут быть помещены дополнительные уплотнители, которые займут пространство внутри полутрубок 1 вплоть до канавки 7 с незакрепленной стороны полутрубки. Затем человек блокирует уплотнители внутри полутрубок 1 установкой зажимов 5 с незакрепленной стороны полутрубок 1 вставляя их аналогично вставке зажимов при закреплении полутрубок 1 на задней стенке 4.
Показанные на изображениях фиг. 8-18 боковые и задние стенки музыкального конструктора имеют следующие элементы:
17 - Вырез под смычок
18 - Заглушка выреза под смычок
19 - Шарообразная выпуклость боковой стенки, направленная внутрь
20 - Выпуклость в виде двух соединенных полуцилиндров
21 - Отверстия
22 - Шарообразная выпуклость задней стенки, направленная наружу
23 - Шарообразная выпуклость задней стенки, направленная внутрь
24 - Выпуклость задней стенки в виде полуцилиндра направленная наружу
25 - Выпуклость задней стенки в виде полуцилиндра направленная внутрь
26 - Отверстие в задней стенке
27 - Буртик
Указанная на фиг. 8-9 боковая стенка 2 позволяет использовать при занятиях (играх) с конструктором такой музыкальный предмет, как смычок благодаря имеющемуся вырезу 17 совместно с устанавливаемыми во внутренний объем конструктора элементами. При этом элементы под действие смычка устанавливаются во внутреннем объеме конструктора в зоне выреза 17. Чтобы упростить использование данных боковых стенок 2 может применяться заглушка 18, которая перекрывает вырез под смычок 17 и позволяет избежать замены боковых стенок 2 в некоторых случаях.
Показанные на фиг. 10-12 боковые стенки 2 за счет своих форм образуемых компонентами 19, 20, 21, а также задние стенки на фиг. 13-16 за счет форм образуемых компонентами 22, 23, 24, 25 позволяют изменить способ и направление отражения звука во внутреннем объеме конструктора, а соответственно и позволяют изменить итоговое звучание звука или мелодии при использовании музыкального конструктора. Данные боковые стенки устанавливаются человеком в процессе игры с музыкальным конструктором и изменение звука от их использовании изучается опытным путем. Т.е. боковые и задние стенки могут иметь рельефную поверхность различного вида предназначенную для изменения звучания.
Фиг. 17-18 демонстрируют заднюю стенку 4 имеющую по центру отверстие 26 снабженное буртиком 27 (может присутствовать и на других элементах). Данная задняя стенка предназначена для подсоединение дополнительных элементов (например меха, мембраны) конструктора как путем вставки внутрь отверстия 26, так и путем одевания элемента на буртик 27 с последующим креплением. С этой целью буртик 27 отверстия 26 имеет конусообразную форму с внешней стороны (или может иметь грибкообразную форму), что позволяет разместить на буртике 27 (на меньшем диаметре образуемого конуса) стопорное кольцо, проволоку, стяжку, резиновое кольцо, что будет препятствовать соскальзыванию дополнительного элемента.
Фиг. 19-20 позволяют описать пример сборки конструктора с использованием некоторых вышеописанных боковых стенок 2 и задней стенки 4 и имеют боковую стенку с дополнительной деталью:
28 - Шарообразная выпуклость боковой стенки, направленная наружу
Пример сборки II:
Человек (преимущественно ребенок) берет заднюю стенку 4 с шарообразной выпуклостью 23, размещая в ее углублениях 10 полутрубки 1, как в простейшем примере I.
Затем человек берет одну из боковых стенок 2, например с цилиндрическими выпуклостями наружу 20, и надевает ее на наружную поверхность полутрубки 1 закруглением 8, при этом край закругления боковой стенки 8 ориентируется по одной из поверхностей, образованных разрезом полутрубки каркаса 1. Боковая стенка 2 надевается на полутрубку 1 до момента соприкосновения с задней стенкой 4. Далее человек надевает на полутрубки 1 остальные боковые стенки 2. Например, предположим, что следующей согласно изображениям фиг. 19-20 является боковая стенка с шарообразной выпуклостью наружу 28. Тогда она надевается на соответствующую полутрубку 1 до соприкосновения с задней стенкой 4, при этом край ее плоскости входит в паз боковой стенки с цилиндрическими выпуклостями 20. Затем, например, человек таким же образом надевает на следующую полутрубку 1 боковую стенку с вырезом под смычок 17. И далее на последнюю в предлагаемом варианте конструктора полутрубку 1 надевается боковая стенка с отверстиями 21. Причем паз боковой стенки 2 с отверстиями 21 ориентируется по плоскости боковой стенки 2 с цилиндрическими выпуклостями 20, а непосредственно плоскость боковой стенки 2 с отверстиями 21 ориентируется по пазу боковой стенки 2 с вырезом под смычок 17.
Далее человек может вставлять другие детали, например, (исходя из изображений), каркаску 6.
Изображенные на фиг. 21-23 детали дополнительно содержат следующие элементы, которые уточняют и расширяют возможности конструктора:
29 - Резонаторная каркаска с малым отверстием
30 - Резонаторное отверстие
31 - Ножка направляющей каркаски
32 - Резонаторная каркаска с большим отверстием
Резонаторные отверстия 30 позволяют изменить звучание и степень выхода звука из внутреннего объема конструктора ограниченного задней и боковыми стенками 2, 4. Резонаторные отверстия располагаются на плоскостях 29 и 32 каркасок. При этом на изображениях видно, что каркаски (в том числе и резонаторные) соединяются с направляющими 16 ножкой 31.
Пример установки резонаторных каркасок 29 и 32 показан на фиг. 23. Изначальная сборка конструктора как в этом примере, так и в последующих, аналогична примерам I и П.
Пример сборки III:
После сборки на полутрубки 1 боковых стенок 2 человек устанавливает резонаторную каркаску 29 во внутренний объем музыкального конструктора образованный боковыми 2 и задней стенкой 4. Установка производится путем вставки направляющих 16 соединенных с плоскостью резонаторной каркаски 29 ножкой 31. Направляющие 16 вставляются в соответствующие полутрубки 1, и затем резонаторная каркаска 29 проталкивается внутрь объема конструктора на расстояние определенное человеком с использованием или без уплотнителей 14, 15.
Также можно привести пример игры с резонаторной каркаской.
Пример игры I:
Предположим, что человек уже поместил во внутренний объем конструктора некий компонент, способный воспроизводить звуки (любой), и размещает внутри объема резонаторную каркаску 29. Затем человек тем или иным образом воспроизводит на компоненте звуки, которые отражаясь от поверхностей внутреннего объема конструктора, выходят через резонаторное отверстие 30. В зависимости от размера резонаторного отверстия 30 может изменяться и звучание звуков воспроизводящихся внутри конструктора. То есть, если поменять резонаторную каркаску 29 на рез. каркаску 32, то исходящий звук будет другой, что повысит интерес человека к игре, или позволит человеку подобрать опытным путем вариант звучания подходящий для использования в музыкальной композиции или озвучивании видео и аудиоматериалов.
На фиг. 24 боковые стенки 2, на которых дополнительно указаны следующие детали:
33 - Отверстие в боковой стенке для крепления дополнительных деталей
34 - Направляющие оси клавиш
В указанной сборке размещены боковые стенки (в соответствии с примером сборки I), которые за счет имеющегося отверстия 33 и выплавки в виде направляющей клавиш 34 расширяют возможности конструктора, что будет дополнительно показано на следующих вариантах сборки конструктора.
В дальнейшем рассмотрим некоторые варианты сборки конструктора с элементами воспроизводящими звук (при этом количество вариантов сборки музыкального конструктора неограниченно и зависит только от фантазии пользователя).
Например, фиг. 25-27 демонстрируют устройство ксилофона, который имеет следующие элементы:
35 - Каркаска ксилофона
36 - Пластина ксилофона
37 - Крепеж пластин ксилофона
Каркаска ксилофона 35 имеет оригинальную форму, позволяющую произвести к ней крепление пластин 36 с помощью крепежа 37. Для этого крепежные отверстия пластин 36 и каркаски 35 совмещаются, и затем в отверстия вставляется крепеж 37. Крепеж 37 может представлять собой клипсы, резиновые или силиконовые грибки, винты и болты, скрепленные гайкой, при этом крепеж 37 должен обеспечивать надежность соединения и возможность свободного хода пластин 36, за счет чего обеспечивается их вибрация и извлечение звука. В качестве примера крепеж на изображениях показан в виде грибковидной клипсы.
Таким образом при производстве деталей конструктора, а также их ремонте отверстия пластин 36 и каркаски 35 совмещаются и в них вставляется крепеж 37, например, в виде грибковидной клипсы.
Пример сборки IV:
После сборки на полутрубки 1 боковых стенок 2 человек устанавливает каркаску 35 с установленными элементами 36,37 во внутренний объем музыкального конструктора образованный боковыми 2 и задней стенкой 4. Установка производится путем вставки направляющих 16 соединенных с плоскостью каркаски 35. Направляющие 16 вставляются в соответствующие полутрубки 1 и затем каркаска 35, а соответственно и ксилофон, проталкивается внутрь объема конструктора на расстояние определенное человеком с использованием или без уплотнителей 14, 15.
Пример игры II:
Человек, после сборки конструктора, берет малеты или другие палочки (или любой другой предмет подходящей формы, что допустимо при пользовании конструктора ребенком) с помощью которых можно ударять по пластинам 36. После этого он начинает производить удары малетами по пластинам 36 в темпе и порядке, который считает нужным или который задается нотами, при этом пластины 36 вибрируя на крепеже 37 издают звук, что позволяет изучить работу ксилофона.
На фиг. 28-30 демонстрируется устройство барабана (а также схожего с ним инструмента) который может быть собран из деталей музыкального конструктора. Дополнительно показаны следующие элементы:
38 - Каркаска барабана
39 - Мембрана барабана
40 - Стопорное кольцо мембраны (крепежное кольцо)
41 - Вставка мембраны
Мембрана 39 может закрепляться на каркаске 38 и вставляться во внутренний объем конструктора аналогично вставке вышеописанных каркасок 6, 35, либо может крепиться на вставке 41, которая затем размещается в отверстии боковой стенки 33. При этом крепление мембраны 39 производится путем ее прижатия к буртику 27 каркаски 38 или буртику вставки 41 (при этом буртик 27 имеет конусообразную или грибковидную форму), затем края мембраны 39 загибаются к основанию буртика 27 и стягиваются стопорным кольцом 40. Также при стягивании краев мембраны 39 происходит ее дополнительное натяжение и надежное закрепление. Стопорное кольцо 40 имеет разрез и помещается на буртик 27 путем его раздвижения и увеличения диаметра. При этом сборка компонентов производится как правило в заводских условиях и предоставляется пользователю уже в собранном виде, после чего возможно приступить к сборке компонентов в конструктор.
Пример сборки V:
После сборки на полутрубки 1 боковых стенок 2 человек устанавливает каркаску 38 с установленными элементами 39, 40 во внутренний объем музыкального конструктора образованный боковыми 2 и задней стенкой 4. Установка производится путем вставки направляющих 16 соединенных с плоскостью каркаски 38. Направляющие 16 вставляются в соответствующие полутрубки 1 и затем каркаска 38, проталкивается внутрь объема конструктора на расстояние определенное человеком с использованием или без уплотнителей 14, 15.
Затем человек вставляет вставку 41 с закрепленной на нее мембраной 39 в отверстие 33 на боковой стенке 2.
Примечание: Мембраны 39 на вставке 41 и на каркаске 38 могут устанавливаться в конструкторе по желанию пользователя независимо друг от друга.
Пример игры III:
Человек после сборки берет барабанные палочки или другие палочки (или любой другой предмет подходящей формы, что допустимо при пользовании конструктора ребенком) с помощью которых можно ударять по мембранам 39. После этого он начинает производить удары палочками по мембранам 39 в темпе и порядке, который считает нужным или который задается нотами, при этом воспроизводится звук позволяющий изучить работу барабана или схожего с ним инструмента.
На изображениях фиг. 31-32 показан другой ударный музыкальный инструмент - тарелки. Дополнительно указаны элементы:
42 - Каркаска тарелки
43 - Тарелка
44 - Подвес тарелки
Тарелки (в виде компонента состоящего из элементов 42, 43, 44) могут располагаться совместно или по отдельности, или совместно с другими компонентами вне зависимости от своего количества (количества тарелок) по желанию пользователя. Основной схемой сборки является указанная на изображениях, когда тарелки устанавливаются попарно на небольшом расстоянии друг от друга.
Каркаска 42, по аналогии с элементами 6, 35, 38 вставляется внутрь полутрубок 1 направляющими 16. С одной из сторон каркаска 42 имеет петлю (или крючок, или отверстие) к которому крепится подвес 44. Другой стороной подвес 44 крепится к тарелке 43 через петлю (или крючок, или отверстие) которая располагается на тарелке.
Пример сборки VI:
После сборки на полутрубки 1 боковых стенок 2 человек устанавливает каркаску 42 с установленными элементами 43, 44 во внутренний объем музыкального конструктора образованный боковыми 2 и задней стенкой 4. Установка производится путем вставки направляющих 16 соединенных с плоскостью каркаски 42. Направляющие 16 вставляются в соответствующие полутрубки 1 и затем каркаска 42, проталкивается внутрь объема конструктора на расстояние определенное человеком с использованием или без уплотнителей 14, 15.
Далее берется аналогичная каркаска 42 с установленными элементами и вставляется человеком таким же образом с учетом ориентирования уже установленной каркаски 42 и устанавливаемой таким образом, чтобы подвесы 44 оказались с одной и той же стороны. Далее устанавливаемая каркаска 42 проталкивается во внутренний объем конструктора на расстояние, определенное человеком или до соприкосновения направляющих 16 уже установленной каркаски 42 и устанавливаемой.
Пример игры IV:
Возможно два варианта игры. 1. После сборки конструктора человек с использованием дополнительных принадлежностей (барабанные палочки, малеты и т.д.) или при помощи рук производит удары по поверхности ближайшей тарелки 43 которая от удара и собственной вибрации издает звук. При этом соударение тарелок 43 допустимо, но не обязательно и определяется пользователем.
2. Человек с использованием дополнительных принадлежностей (барабанные палочки, малеты и т.д.) или при помощи рук которыми касается ближайшей тарелки 43 резко качает ее производя соударение тарелок 43, что вызывает удар и их совместную вибрацию, которые производят звук.
Сборка трубы продемонстрирована на изображениях фиг. 33-35 и дополнительно имеет следующие элементы:
45 - Каркаска трубы
46 - Изгиб трубы
47 - Стяжки
48 - Уменьшающий раструб
49 - Выход трубы
50 - Направляющая
51 - Мундштук
52 - Раструб
Указанная труба может иметь дополнительные компоненты конструктора по желанию пользователя.
Сборка трубы производится путем вставки элементов одной из сторон в отверстия на другом элементе, причем для достижения достаточной плотности соединения и предотвращения выпадения деталей разница размеров диаметров между вставляемым элементом и отверстием в которое этот элемент вставляется не должна быть более 1 мм за исключением отверстия 33 в боковой стенке и выхода трубы 49.
Конструкция трубы подразумевает, что сборка производится с использованием отверстия 33 в боковой стенке 2 в которое вставляется выход трубы 49. Выход 49 является переходной деталью между элементами трубы находящимися во внутреннем объеме конструктора и элементами трубы находящимися снаружи относительно внутреннего объема. При этом выход 49 может иметь различный диаметр отверстия внутри (при этом внешний вставляемой диаметр (нижней) части выхода равен или меньше отверстия 33) и снаружи.
Во внутреннем объеме конструктора к выходу трубы 49 подсоединяется изгиб трубы 46 который удерживается на каркаске 45 с помощью стяжек 47 (за счет наличия стяжек 47 очередность сборки может быть различна, либо сначала устанавливается изгиб трубы 46 на каркаске 45, а затем выход трубы 49, либо наоборот сначала выход трубы 49). При этом стяжки 47 обеспечивают центровку расположения изгиба 46 в каркаске 45 и изготовлены преимущественно из резины или силикона (также допустимо изготовление из пластика, ниток, проволоки). Далее к изгибу 46 подсоединяется раструб 48, 52. Раструб может иметь различную форму и за счет этого обеспечивает изменение звучания. Так, предполагается, что раструб 48 будет обеспечивать более глухой звук, а раструб 52 более громкий.
Снаружи к выходу трубы 49 подсоединяется направляющая 50, которая может быть направлена в любую сторону, в зависимости от расположения пользователя и его желания. В зависимости от плотности установки в отверстии выхода 49 (верхнем) направляющая 50 может иметь возможность поворота. Затем на конце направляющей 50 вставляется мундштук 51.
Пример сборки VII:
После сборки на полутрубки 1 боковых стенок 2 человек устанавливает каркаску 45 с установленным на стяжках 47 изгибом трубы 46 во внутренний объем музыкального конструктора образованный боковыми 2 и задней стенкой 4. Установка производится путем вставки направляющих 16 соединенных с плоскостью каркаски 45. Направляющие 16 вставляются в соответствующие полутрубки 1, и затем каркаска 45 проталкивается внутрь объема конструктора примерно до совмещения центра верхней плоскости изгиба 46 и центра отверстия 33 боковой стенки с использованием или без уплотнителей 14, 15.
Затем человек вставляет выход трубы 49 в отверстие 33 боковой стенки и верхнюю часть изгиба трубы 46 за счет чего изгиб 46 окончательно принимает свое положение в конструкторе. К изгибу 46 человек подсоединяет раструб 48 или 52, а в выход трубы устанавливает направляющую 50, к которой подсоединяет мундштук 51. Пример игры V:
Человек подносит губы к мундштуку 51 и начинает дуть в него, стараясь создать вибрацию воздушного потока, что приводит к резонансу и появлению звука. Звук, созданный резонансом воздушного потока, проходя последовательно по конструкции (мундштук 51 -направляющая 50 - выход 49 - изгиб 46 - раструб 48, 52), выходит через отверстие раструба 48 или 52. Причем при желании человек может изменить направление установки направляющей 50 относительно конструктора, что в свою очередь изменит резонанс и соответственно воспроизводящийся звук.
Форма деталей тромбона, указанного на изображениях фиг. 36-37 схожа с деталями трубы, но при этом тромбон имеет следующие дополнительные элементы:
53 - Изгиб трубки тромбона
54 - Переход трубки
55 - Кулиса
56 - Мундштук тромбона
57 - Раструб тромбона уменьшающий
58 - Раструб тромбона
Каркаска 45 имеет одинаковый вид для трубы и для тромбона. Изгиб трубки тромбона 53 также устанавливается на каркаске 45 через аналогичные стяжки 47.
Изгиб трубки тромбона 53 подсоединяется к переходу трубки 54, который вставляется в отверстие 33 боковой стенки. Переход трубки 54 состоит из вставляемой в отверстии 33 вставки, загибаемой на угол от 45° до 135° трубки, которая выходит из вставки, и прямой трубки которая соединена с загибаемой трубой соединениями.
На переход трубки 54 устанавливается кулиса тромбона 55 с возможностью передвижения вдоль трубок перехода 54. Кулиса позволяет изменять общую длину трубок и менять расстояние которое проходит воздушный поток создавая резонанс. Кроме того, на прямую трубку перехода 54 (с другой стороны относительно кулисы 55) устанавливается мундштук тромбона 56.
Во внутреннем объеме конструктора на изгиб трубки тромбона 53 устанавливается раструб 57 или 58 (выбирается в зависимости от желания пользователя).
Для достижения достаточной плотности соединения и предотвращения выпадения деталей сборка тромбона производится путем вставки элементов одной из сторон в отверстия на другом элементе, при этом разница размеров диаметров между вставляемым элементом и отверстием, в которое этот элемент вставляется не должна быть более 1 мм за исключением отверстия 33 в боковой стенке и перехода трубки 54.
Пример сборки VIII:
После сборки на полутрубки 1 боковых стенок 2 человек устанавливает каркаску 45 с установленным на стяжках 47 изгибом трубки 53 во внутренний объем музыкального конструктора образованный боковыми 2 и задней стенкой 4. Установка производится путем вставки направляющих 16 соединенных с плоскостью каркаски 45. Направляющие 16 вставляются в соответствующие полутрубки 1 и затем каркаска 45, проталкивается внутрь объема конструктора примерно до совмещения центра верхней плоскости изгиба 53 и центра отверстия 33 боковой стенки с использованием или без уплотнителей 14, 15.
Затем человек вставляет переход 54 в отверстие 33 боковой стенки в наиболее удобном для себя направлении и подсоединяет к нему верхнюю часть изгиба трубки 53, за счет чего изгиб 53 окончательно принимает свое положение в конструкторе. К изгибу 46 человек подсоединяет раструб 57 или 58, а с наружной стороны на переход 54 подсоединяет кулису 55 и мундштук 56.
Пример игры VI:
Человек подносит губы к мундштуку 56 и начинает дуть в него, стараясь создать вибрацию воздушного потока, что приводит к резонансу и появлению звука. Звук созданный резонансом воздушного потока проходя последовательно по конструкции выходит через отверстие раструба 57 или 58. Чтобы изменить звучание человек сдвигает кулису 55 по трубкам перехода 54. Также при возможности человек может поворачивать переход 54 в отверстии 33, что тоже незначительно меняет звук.
Фиг. 38-42 демонстрируется устройство музыкальной шкатулки сделанной на основе музыкального конструктора. Она дополнительно имеет детали:
59 - Каркаска барабана
60 - Барабан музыкальной шкатулки
61 - Вставка ручки
62 - Ручка
63 - Ремень (трос, нитка, веревка)
64 - Штырьки
65 - Шкив ответный (в составе барабана)
66 - Шестерня
67 - Шкив приводной
68 - Подшипник
69 - Гайка
Вставка ручки 61 устанавливается в отверстие 33 боковой стенки 2, при этом размер вставляемой части вставки 61 равен или меньше размера отверстия 33.
Предполагается, что для работы музыкальной шкатулки ее элементы будут работать совместно с компонентом «ксилофон» (фиг. 25-27), то есть штырьки 64 барабана 60 будут ударять по пластинам 36 ксилофона закрепленным на каркаске 35. Причем барабан 60 закрепляется на каркаске 59 таким образом, чтобы штырьки 64 могли достигать пластин 36 ксилофона (фиг. 40) при условии, что каркаска 35 ксилофона устанавливается вплотную к каркаске 59 барабана.
В свою очередь каркаска 59 устанавливается во внутренний объем конструктора с использованием уплотнителей 14 или 15 в целях удержания ее на расстоянии от механизма ручки (фиг. 42) за счет чего обеспечивается натяжение ремня 63 соединяющего приводной шкив 67 и ответный шкив 65.
Барабан 60 имеет на своей поверхности штырьки 64 предназначенные для ударов по пластинам 36 ксилофона и встроенный в его тело шкив 65 предназначенный для подсоединения ремня 63 (ремень исходно одевается на шкив 65 барабана при сборке каркаски). Поэтому установка каркаски 59 производится относительно механизма ручки так (или наоборот установка механизма ручки относительно каркаски 59), чтобы шкивы 65 и 67 находились в одной плоскости.
Механизм ручки имеет изогнутую ручку 62, на одном конце которой сделана резьба. Ручка 62 резьбовым концом вставляется в вставку 61 через отверстие для ручки, где на нее устанавливается шестерня 66 и подшипник 68 закрепляемые гайкой 69. Шестерни, применяемые в механизме ручки (фиг. 42), преимущественно конические, но возможно применение и других видов шестерен.
Вставка 61 имеет поверхность перпендикулярную плоскости поверхности с отверстием для ручки. В указанной поверхности имеется отверстие, в которое вставляется вал, имеющий в едином теле ответную шестерню 66 и приводной шкив 67. Вал закрепляется с обратной стороны поверхности гайкой 69 через подшипник 68. Подшипник позволяет свободно вращаться шестерне 66 без раскручивания гайки 69.
Таким образом, когда вращается ручка 62, происходит вращение шестерни 66 закрепленной на ручке 62. Далее вращение передается ответной шестерне 66 закрепленной на перпендикулярной поверхности и соответственно (поскольку вал, ответная шестерня 66 и приводной шкив 67 представляют собой тело одной детали) вращается приводной шкив 67, от которого по ремню 63 вращение передается далее.
Ремень 63, закрепленный на шкивах 67 и 65 передает вращение ответному шкиву 65 (который представляет с барабаном 60 и штырьками 64 тело одной детали). Шкив 65 вращает барабан 60, который в свою очередь штырьками 64 ударяет по пластинам 36 ксилофона, производя звук.
Пример сборки IX:
После сборки на полутрубки 1 трех боковых стенок 2 (в том числе боковой стенки с отверстием 33) человек размещает в полутрубках уплотнители 14 или 15 и устанавливает каркаску 59 путем вставки направляющих 16 соединенных с плоскостью каркаски 59. Направляющие 16 вставляются в соответствующие полутрубки 1, и затем каркаска 59, проталкивается внутрь объема конструктора до достижения уплотнителей 14 или 15.
Затем в отверстие 33 боковой стенки помещается вставка 61, при этом человек размещает шкивы 65, 67 примерно в одной плоскости. После этого человек одевает ремень 63 (через отверстие образованное недостающей боковой стенкой 2) находящийся на ответном шкиву 65 барабана 60 на приводной шкив 67 сжимая имеющиеся в полутрубках 1 уплотнители 14 или 15. После чего уплотнители, оказывая выталкивающее действие на каркаску 59, натягивают ремень 63.
Потом человек устанавливает ксилофон путем установки каркаски 35 в соответствующие полутрубки 1 проталкивая его примерно до соприкосновения направляющих 16 каркасок 35 и 59 и устанавливает недостающую боковую стенку 2.
Для дополнительного закрепления каркасок человек может использовать дополнительные уплотнители 14 или 15 с открытой стороны полутрубок 1.
Пример игры VII:
Человек берет рукой ручку 62 и начинает ее вращать по оси отверстия для ручки вставки 61. От этого движения приводится во вращение шестерня 66 закрепленная на резьбовом конце ручки 62 и при помощи зубчатой передачи вращение передается ответной шестерне 66 закрепленной через вал на перпендикулярной поверхности. Одновременно с ответной шестерней 66 вращается приводной шкив 67 представляющий с валом и ответной шестерней единое тело. Одетый на шкив 67 ремень 63 передает вращение на ответный шкив 65 представляющий с барабаном 60 единое тело и соответственно барабан 60 приводится во вращение. Барабан 60, вращаясь, попеременно ударяет штырьками 64 по пластинам 36 ксилофона вызывая появление звука, который слышит человек. Причем штырьки 64 могут быть расположены на барабане 60 в последовательности позволяющей воспроизводить определенную мелодию.
Представленный на фиг. 43-45 клавишно-струнный инструмент, собранный из музыкального конструктора, дополнительно имеет детали:
70 - Зацеп
71 - Каркаска многострунки
72 - Струна
73 - Клавиша
74 - Упор клавиш
75 - Возвратное кольцо (упругое, материал: резина и/или силикон)
76 - Крепление молоточка
77 - Молоточек
78 - Задняя крышка регуляторов
79 - Винт крепления
80 - Пружина натяжителя
81 - Натяжитель зубчатый
При подобной сборке используется боковая стенка с направляющей оси клавиш 34. Клавиши 73 устанавливаются на боковую стенку через ось, которая проходит через направляющую оси клавиш 34 и упор клавиш 74 (выполнен с клавишами 73 как единое целое). За счет оси клавиши 73 с использованием упора 74 удерживаются на боковой стенке. При этом клавиши удерживаются за границей плоскости боковой стенки 2. В отверстия упора 74 одним концом вставляются изогнутые крепления молоточков 76. Другой конец креплений 76 вставляется в отверстия молоточков 77. При этом и в том и в другом случае отверстия и крепление 76 имеют размер или форму, позволяющую производить плотное соединение деталей или посадку с натягом.
Кроме того, на крепление молоточков 76 одевается возвратное кольцо 75, которое опускается до соединения крепления 76 с упором 74 и зацепляется за зацеп 70. Возвратное кольцо 75 состоит из упругого материала, преимущественно резины или силикона или представляет собой пружину, и позволяет произвести возврат молоточков 77 и соответственно клавиш 73 в исходное положение. Причем зацепы 70 находятся с двух сторон от направляющей оси клавиш 34, что позволяет производит крепление возвратного кольца 70 с любой стороны по желанию пользователя в зависимости от вида сборки конструктора.
Молоточки 77 ударяют по струнам 72, воспроизводя звук, которые крепятся на каркаске многострунки 71.
Каркаска многострунки 71 имеет направляющие 16, свободное пространство в центре и систему крепления струн 72, которая состоит из крючков или колец, или отверстий сделанных с одной стороны каркаски 71 и представляющих с ней единое тело и натяжителей 81 с противоположной стороны. Натяжитель 81 представляет собой вал, с одной стороны которого имеется зубчатая поверхность, в центре перпендикулярно валу сделано отверстие для продевания струны 72, а с другой стороны нанесены грани под отвертку. Натяжитель 81 вставляется в отверстие на каркаске 71 вокруг которого имеется круговое утолщение в виде небольшого колодца с нанесенными на внутренние грани ответными зубьями, которые входят в зацеп с зубьями натяжителя 81, предотвращая его вращение. Затем в отверстие натяжителя вставляется и завязывается струна 72 после чего с помощью отвертки или вручную можно нажать на натяжитель выведя его зубья из зацепа и провернуть, натянув струну 72, после чего натяжитель 81 возвращается в зацеп и удерживает струну в натянутом состоянии.
Для обеспечения упора натяжителя 81 и возвратного действия для осуществления зацепа с обратной стороны на каркаску многострунки 71 крепится задняя крышка 78 с помощью винтов 79. При этом на заднюю крышку устанавливается пружина сжатия 80, второй конец которой упирается в плоскость натяжителя 81, обеспечивая его удержания в состоянии зацепа и возврат в данное состояние после натягивания струны 72. Натяжение струн происходит при производстве деталей конструктора или человеком заблаговременно перед сборкой конструктора.
Пример сборки X:
После сборки на полутрубки 1 боковых стенок 2 (кроме боковой стенки с направляющей оси клавиш 34) человек закрепляет упор клавиш 74 на направляющей оси клавиш 34 с помощью оси, которая попеременно проталкивается до последней направляющей 34. Затем вставляет в каждый упор 74 крепление молоточка 76 и на каждое крепление 76 отдельный молоточек 77. Затем человек одевает через молоточки 77 на каждое крепление 76 возвратное кольцо 75 и зацепляет возвратное кольцо за зацеп 70 с той стороны от направляющей 34 с какой посчитает нужным.
Затем человек вставляет боковую стенку с направляющей оси клавиш 34 на соответствующую полутрубку 1, обеспечивая совпадение с соседними боковыми стенками 2. При этом устанавливаемая боковая стенка с направляющей 34 предварительно задвигается не до конца.
Как только молоточки 77 полностью вошли во внутренний объем конструктора человек с использованием или без уплотнителей 14 и/или 15 размещает в конструкторе каркаску многострунки 71 размещая ее направляющие 16 в соответствующих полутрубках 1. После чего человек проталкивает боковую стенку с направляющей оси клавиш 34 до плоскости задней стенки 4, а каркаску многострунки 71 располагает с помощью или без уплотнителей 14, 15 на таком расстоянии, чтобы молоточки 77 при нажатии клавиш 73 могли достать и ударить по струнам 72.
Пример игры VIII:
Человек нажимает на клавиши 73, что приводит к прокручиванию упора 74 на оси, перемещению крепления 76 и приближению молоточка 77 к струне 72. При ударе молоточка 77 по струне 72, струна вибрирует и распространяется звук. Затем человек отпускает клавишу 73 и возвратное кольцо 75 обладая упругостью возвращает молоточек 77 и клавишу 73 с сопутствующими деталями в изначальное положение.
Фиг. 46-48 демонстрируют другой клавишно-струнный элемент щипкового типа, имеющий детали:
82 - Крепление толкачика
83 - Толкачик
84 - Плектр
Наименование деталей принято аналогичным деталям в музыкальных инструментах. Способ сборки конструкции аналогичен клавишно-струнному инструменту (фиг. 43-45), но имеются изменения.
Так, если центр молоточка 77 мог совпадать со струной 72, то толкачик 83 должен быть смещен относительно струны в бок, чтобы плектр 84 цеплял струну 72 своим краем. Поэтому крепление толкачика 82 изогнуто или состоит из нескольких элементов для достижения необходимого эффекта. Например, на представленных изображениях (фиг. 48) крепление состоит из двух частей совмещенных между собой.
Для упрощения закрепления толкачика 83 он имеет несколько плектров 84 по своей окружности для гарантированного зацепа за струну 72 при нажатии клавиши.
Способы сборки и игры практически аналогичны клавишно-струнному элементу (фиг. 43-45).
Пример сборки XI:
После сборки на полутрубки 1 боковых стенок 2 (кроме боковой стенки с направляющей оси клавиш 34) человек закрепляет упор клавиш 74 на направляющей оси клавиш 34 с помощью оси, которая попеременно проталкивается до последней направляющей 34. Затем вставляет в каждый упор 74 крепление толкачика 82 и на каждое крепление 82 отдельный толкачик 83. Затем человек одевает через толкачики 83 на каждое крепление 82 возвратное кольцо 75 и зацепляет возвратное кольцо за зацеп 70 с той стороны от направляющей 34 с какой посчитает нужным.
Затем человек вставляет боковую стенку с направляющей оси клавиш 34 на соответствующую полутрубку 1, обеспечивая совпадение с соседними боковыми стенками 2. При этом устанавливаемая боковая стенка с направляющей 34 предварительно задвигается не до конца.
Как только толкачики 83 полностью вошли во внутренний объем конструктора человек с использованием или без уплотнителей 14 и/или 15 размещает в конструкторе каркаску многострунки 71 размещая ее направляющие 16 в соответствующих полутрубках 1. После чего человек проталкивает боковую стенку с направляющей оси клавиш 34 до плоскости задней стенки 4, а каркаску многострунки 71 располагает с помощью или без уплотнителей 14,15 на таком расстоянии, чтобы толкачики 83 при нажатии клавиш 73 могли достать плектрами 84 и произвести щипковый эффект по струнам 72.
Пример игры IX:
Человек нажимает на клавиши 73, что приводит к прокручиванию упора 74 на оси, перемещению крепления 82 и приближению толкачика 83 к струне 72. При зацепе плектра 84 за струну 72, струна соскакивает с плектра 84, вибрируя и воспроизводя звук. Затем человек отпускает клавишу 73 и возвратное кольцо 75, обладая упругостью, возвращает толкачик 83 и клавишу 73 с сопутствующими деталями в изначальное положение.
Клавишно-духовой музыкальный инструмент типа гармони или аккордеона сделанный на основе МК и изображенный на фиг. 49-53 дополнительно имеет следующие детали:
85 - Рычаг крепления клапана
86 - Каркаска резонатора
87 - Резонатор
88 - Меха
89 - Заглушка отверстия боковой стенки
90 - Винт крепления язычкового клапана
91 - Язычковый клапан
92 - Задняя крышка мехов
93 - Ручка
94 - Крепление клапана
95 - Клапан (материал изготовления преимущественно резина или силикон, или другой материал с покрытием из резины или силикона)
96 - Резонаторная камера
97 - Отверстия каркаски в резонаторную камеру
В указанной сборке применяются уже описанные клавиши 73 в упор 74 которых вставляется рычаг крепления клапана 85. При этом, поскольку отверстия на каркаске 86 находятся на разной высоте относительно клавиш 73, то рычаги 85 имеют разный размер и вставляются в упор 74 попеременно (то есть малый рычаг, следующий большой, потом малый и т.д.). На конце рычага размещается крепление клапана 94 и клапан 95. Причина использования отдельного от рычага крепления клапана 94 состоит в том, что рычаги 85 по желанию пользователя могут использоваться как крепления совместно с молоточками 77 или толкачиками 83 которые имеют достаточно жесткое крепление, а клапан 95 должен иметь подвижное соединение для надежного закрытия отверстия 97 примыкая по плоскости каркаски 86. Подвижность клапана 95 обеспечивается шаровидной вставкой на креплении 94 которая вставляется внутрь отверстия задней стороны клапана 95, что видно на изображении фиг.53. Дополнительно, чтобы обеспечить постоянное примыкание клапана 95 к каркаске 86, возвратное кольцо 75 одевается на рычаг 85 и цепляется за зацеп с другой стороны от направляющей 34 (со стороны клавиш). Соответственно для открытия отверстий каркаски клавиши 73 не нажимаются вниз, а наоборот, приподнимаются, прижимаются к плоскости боковой стенки 2.
Меха 88 крепятся к отверстию на задней стенке 4 (задняя стенка под крепление мехов - фиг. 18). Одна сторона мехов 88 открыта и соединена с внутренним объемом конструктора. С другой стороны на меха 88 крепится задняя крышка 92 с установленной ручкой 93. Задняя крышка может крепится через винты, клей, путем вставки в складки мехов 88.
Резонатор 87 крепится к каркаске 86 и разделен на отдельные резонаторные камеры 96 с разной степенью звучания. Резонаторные камеры имеют по две щели которые закрываются язычковыми клапанами 91. При этом в одной резонаторной камере 96 имеется по два язычковых клапана 91 которые располагаются с разных сторон щелей, то есть один язычковый клапан 91 располагается на одной щели изнутри резонаторной камеры 96, а другой язычковый клапан 91 на другой щели снаружи относительно резонаторной камеры. Соответственно резонаторная камера 96 работает как при сжатии мехов 88 (то есть выход воздуха из внутреннего объема конструктора) и воздух выходит через открытый клапан 95 и наружный язычковый клапан, так и при расширении мехов 88 (то есть вход воздуха во внутренний объем конструктора) и воздух входит через внутренний язычковый клапан 91 и открытый клапан 95.
При этом звук в сборке воспроизводится за счет вибрации язычкового клапана 91.
Кроме того, в указанном варианте сборки применяется заглушка 89 для закрывания отверстия 33 боковой стенки 2. Заглушка 89 может применяться совместно с данной боковой стенкой 2 по желанию пользователя в любой сборке.
Пример сборки XII:
Человек (преимущественно ребенок) берет заднюю стенку 4 с отверстием 26, размещая в ее углублениях 10 полутрубки 1, как в простейшем примере I.
Затем человек берет по очереди боковые стенки 2 и надевает их на наружную поверхность полутрубок 1 закруглением 8, при этом край закругления боковой стенки 8 ориентируется по одной из поверхностей, образованных разрезом полутрубки каркаса 1.
После сборки на полутрубки 1 боковых стенок 2 (кроме боковой стенки с направляющей оси клавиш 34) человек закрепляет упор клавиш 74 на направляющей оси клавиш 34 с помощью оси, которая попеременно проталкивается до последней направляющей 34. Затем вставляет в каждый упор 74 рычаг 85 и на каждый рычаг 85 отдельное крепление 94 и клапан 95. Затем человек одевает через клапана 95 на каждый рычаг 85 возвратное кольцо 75 и зацепляет возвратное кольцо за зацеп 70 с той стороны от направляющей 34, с какой посчитает нужным.
Затем человек вставляет боковую стенку с направляющей оси клавиш 34 на соответствующую полутрубку 1, обеспечивая совпадение с соседними боковыми стенками 2. При этом устанавливаемая боковая стенка с направляющей 34 предварительно задвигается не до конца.
Как только клапана 95 полностью вошли во внутренний объем конструктора человек с использованием или без уплотнителей 14 и/или 15 размещает в конструкторе каркаску резонатора 86 размещая ее направляющие 16 в соответствующих полутрубках 1. После чего человек проталкивает боковую стенку с направляющей оси клавиш 34 до плоскости задней стенки 4, а каркаску резонатора 86 располагает с помощью или без уплотнителей 14, 15 на таком расстоянии, чтобы клапана 95 в статичном состоянии сборки полностью закрывали бы отверстия 97 каркаски 86, а при нажатии клавиш 73 отодвигались бы от каркаски 86 давая проход воздуху через отверстия 97 и язычковые клапана 91.
Пример игры X:
Человек прижимая клавиши 73 к боковой стенке 2 инициирует прокручивание упора 74 на оси и соответственно перемещение рычага 85 связанного с клавишей, крепления 94 и отдаление клапана 95 от отверстий 97 каркаски 86.
Одновременно с этим человек используя ручку 93 раздвигает (например) меха 88, что приводит к заходу воздуха во внутренний объем конструктора через внутренний язычковый клапан 91 и открытое отверстие 97. При этом язычковый клапан вибрирует производя звук.
Кроме того, человек может при помощи ручки 93 сжимать меха 88, приводя к выходу воздуха из внутреннего объема конструктора через отверстие 97 и наружный язычковый клапан 91, который вибрируя воспроизводит звук.
В процессе игры человек может прижимать любые клавиши 73 по своему усмотрению, что будет менять мелодию, так как язычковые клапана 91 настроены на различный звук.
На фиг. 54-56 можно увидеть некоторые вариации сборок.
Например, на фиг. 54 показан вариант сборки при котором используются детали тромбона и каркаска многострунки 71, которая имеет только три струны. В таком виде сборки создаваемая в трубках тромбона звуковая волна при выходе из раструба будет попадать на струны 72, которые входя в резонанс со звуком начнут вибрировать и издавать свое звучание, что в итоге позволит создать преобразованный или дополненный звук. Пример сборки аналогичен примеру сборки тромбона, при этом дополнительно устанавливается каркаска многострунки 71 с использованием или без уплотнителей 14, 15.
Пример игры XI:
Человек начинает дуть в мундштук 56 стараясь создать в переходе 54 и кулисе 55 резонанс. Звук проходя по системе тромбона выходит через раструб и попадает на струны 72 заставляя их вибрировать. При желании человек передвигает кулису 55 изменяя получаемый звук.
На фиг. 55-56 представлена каркаска многострунки 71 с тремя струнами и боковые стенки 2 с вырезом под смычок 17 расположенные напротив друг друга. При этом каркаска многострунки 71 устанавливается преимущественно с уплотнителями 14 и/или 15 таким образом, чтобы струны 72 находились напротив выреза 17. Пример сборки аналогичен примеру I.
Пример игры XII:
Человек берет смычок (не показан на изображениях, предполагается применение стандартного смычка) и размещая его на струнах 72 в вырезе 17 начинает перемещать его по струнам 72 которые при этом издают звук. Если применяется три струны 72, то человек с помощью изменения угла смычка относительно каркаски 71 регулирует какая струна используется и соответственно, регулирует их звучание.
Музыкальный конструктор имеет возможность объединения нескольких модулей, а равно и сборок в единую конструкцию, что показано на изображениях фиг. 57-61 которые имеют следующие дополнительные элементы:
98 - Крепежная трубка
99 - Каркас межмодульного крепления
100 - Шаровое подвижное соединение
101 - Ножка модуля
Как видно из изображения фиг. 57 межмодульное крепление предназначено для того, чтобы скрепить модули (в том числе включающие в себя сборки различных инструментов) между собой. При этом виды сборок, которые можно соединить не ограничены и зависят только от удобства использования музыкального конструктора и фантазии пользователя.
Межмодульное крепление имеет в трубках 98 выемки (конусообразные или грибкообразные) по форме аналогичные упорам 3 и сделано из упругого (резина и/или силикон) материала или с применением упругого материала. Когда происходит одевание межмодульного крепления на боковую стенку 2, то выемки трубок 98 прикладываются к упорам 3 и путем оказания давления на соединение их стенки расширяются до размера упора 3 и после размещения трубок 98 на упорах стенки выемок сжимаются, повторяя форму упора 3. Трубки 98 в межмодульном креплении соединяются между собой каркасом 99.
Для повышения удобства соединения модулей возможно применения различных межмодульных креплений.
Например, на фиг. 58 показано удлиненное межмодульное крепление подходящее для случаев совмещения модулей, один из которых содержит, например, клавиши 73 или иные подвижные элементы на внешней части боковых стенок 2.
Фиг. 59 демонстрирует короткое межмодульное крепление, которое более устойчиво при использовании сборок, где элементы конструктора не мешают подсоединению дополнительных модулей.
А фиг. 60 показывает межмодульное крепление с шаровым соединением 100. Межмодульное крепление такого типа имеет разделенный на две части каркас 99 и крепежные трубки 98. При этом одна часть крепежных трубок 98 присоединяется к одному модулю и имеет часть шарового соединения 100, например, в виде шара, а другая часть крепежных трубок 98 подсоединяется к другому модулю и имеет ответную часть шарового соединения 100, например, корпус шарового соединения.
Данное межмодульное крепление позволяет обеспечить поворот модулей относительно друг друга обеспечив положение модулей музыкального конструктора наиболее удобное для пользователя.
Пример сборки XIII:
Человек прикладывает трубки 98 межмодульного крепления к упорам 3 на боковых стенках и начинает оказывать на межмодульное крепление давление прижимая трубки 98 (в зоне выемок) к упорам 3 при необходимости незначительно перемещая межмодульное крепление вверх-вниз, влево-вправо или по оси упора 3. При этом упор 3 постепенно входит в выемку на трубке 98 за счет упругости ее материала.
Когда упоры установлены на один модуль, то человек берет второй модуль и прижимая упоры 3 его боковых стенок 2 к трубкам 98 уже установленных на первый модуль межмодульных креплений обеспечивает вход упора 3 в выемка трубки 98 при необходимости незначительно перемещая свободный конец межмодульного крепления вверх-вниз, влево-вправо или по оси упора 3 за счет имеющейся упругости материала.
При необходимости разместить музыкальный конструктор на поверхности (вне зависимости от числа модулей) могут применяться ножки 101 состоящие из упругого материала (резина и/или силикон) которые показаны на изображении фиг. 61.
Ножки 101 имеют выемку и размещаются с нижней части модуля на упорах 3. При этом их установка на упоры 3 аналогична установке межмодульных креплений, то есть ножки 101 имеют выемки (конусообразные или грибкообразные) по форме аналогичные упорам 3 и сделаны из упругого (резина, силикон) материала или с применением упругого материала. Когда происходит одевание ножек на боковую стенку 2 (на упоры 3), то выемки прикладываются к упорам 3 и путем оказания давления на соединение их стенки расширяются до размера упора 3 и после размещения ножек 101 на упорах стенки выемок сжимаются, повторяя форму упора 3.
Пример сборки XIV:
Человек прикладывает ножки 101 к упорам 3 на боковых стенках и начинает оказывать на ножки давление прижимая их (в зоне выемок) к упорам 3 при необходимости незначительно перемещая ножки вверх-вниз, влево-вправо или по оси упора 3. При этом упор 3 постепенно входит в выемку на ножке 101 за счет упругости ее материала.
В ходе разработки изобретения были проведены испытания отдельных частей музыкального конструктора по итогам которых были сформированы рекомендации по изменению конструкции, не имеющие обязательный характер, но улучшающие пользование конструктором. Данные рекомендуемые изменения указаны на изображениях фиг. 62-65 которые дополнительно имеют следующие элементы:
102 - Фаска направляющей каркаски
103 - Усеченное круглое сечение для некоторых отверстий, выемок, и креплений на клавишных сборках
104 - Овальное сечение для некоторых отверстий, выемок, и креплений на клавишных сборках
105 - Квадратное сечение для некоторых отверстий, выемок, и креплений на клавишных сборках
Фаска 102 для направляющих 16 была введена по причине зацепления гранями направляющих 16 за грани канавки 7 при вставке каркасок (всех) в полутрубки 1. Кроме того, как показали испытания, каркаски не всегда удается вставлять ориентируя их плоскость параллельно плоскости задней стенки 4, то есть при вставке один край каркаски может быть помещен во внутренний объем конструктора дальше, чем другой, что вызывает перекос направляющих 16 в полутрубках 1 и соответственно их блокирование. Поэтому чем короче цилиндрическая часть направляющей, тем более свободно каркаска вставляется во внутренний объем конструктора. В некоторых вариантах, цилиндрическая направляющая может быть заменена на конусную или шарообразную.
При сборке клавишно-струнного инструмента (фиг. 43-45) было замечено, что установка крепления 76 в отверстие упора 74, которые имеют круглое сечение, затруднительно, так как крепления сложно ориентировать в направлении струн. А также на креплении 76 при использовании конструктора незначительно прокручивается молоточек 77. Совместно эти погрешности приводят к промаху молоточков 77 мимо струн 72 и попаданию молоточков 77 по соседним струнам. А равно также себя ведут крепление толкачика 82 и толкачик 83, рычаг крепления резонатора 85 и крепление клапана 94. Для недопущения этого рекомендуется изготавливать отверстие упора 74, крепление молоточка 76, крепление толкачика 82, рычаг крепления резонатора 85, отверстия молоточка 77, толкачика 83, крепления клапана 94 в форме в поперечном сечении отличной от круга. Предлагается три основных варианта: усеченное круглое сечение 103, овальное сечение 104 или квадратное сечение 105 и другие отличные в сечении от формы круга. В этом случае описанные детали будут ориентироваться в одном направлении, при этом будет предотвращаться их прокручивание.
Как показала сборка каркаски многострунки 71 при натяжении струн 72 зубчатый натяжитель 81 прижимается к ответным зубьям в отверстии и неподвижен в своем осевом направлении, то есть вероятность потери зубчатым натяжителем 81 зацепа с ответными зубьями весьма мала, что позволяет упростить многострунку, отказавшись от задней крышки 78, винтов 79 и пружины 80, которые усложняют конструкцию.
Также при испытании трубы и тромбона было обнаружено, что изначально планировавшийся к использованию мундштук 51 не позволяет добиться всей полноты звучания, в связи с чем рекомендуется использование в конструкторе мундштука по форме аналогичного указанному на изображении фиг 65, однако в целях изучения работы музыкальных инструментов в музыкальном конструкторе возможно применение мундштуков разной формы и конструкции.
Музыкальный конструктор имеет различные варианты сборки и игры в зависимости от фантазии пользователя и типа, и расположения компонентов конструктора. Даже простое изменение расстояния от одного компонента до другого может изменять звук получаемый в конструкторе. В качестве основных примеров сборки конструктора следует рассматривает примеры I и II к которым можно добавить следующий пример на основе изображения фиг. 54 учитывающий детали от разных музыкальных инструментов:
После сборки на полутрубки 1 боковых стенок 2 человек устанавливает каркаску 45 с установленным изгибом трубки 53 во внутренний объем музыкального конструктора образованный боковыми 2 и задней стенкой 4. Установка производится путем вставки направляющих 16 соединенных с плоскостью каркаски 45. Направляющие 16 вставляются в соответствующие полутрубки 1 и затем каркаска 45, проталкивается внутрь объема конструктора примерно до совмещения центра верхней плоскости изгиба 53 и центра отверстия 33 боковой стенки с использованием или без уплотнителей 14, 15.
Затем человек вставляет переход 54 в отверстие 33 боковой стенки в наиболее удобном для себя направлении и подсоединяет к нему верхнюю часть изгиба трубки 53, за счет чего изгиб 53 окончательно принимает свое положение в конструкторе. К изгибу 46 человек подсоединяет раструб 57 или 58, а с наружной стороны на переход 54 подсоединяет кулису 55 и мундштук 56.
После этого человек добавляет к сборке каркаску многострунки 71 оснащенную струнами 72 устанавливая ее путем вставки направляющих 16 каркаски 71 в соответствующие полутрубки 1 и проталкивая ее во внутренний объем конструктора с использованием или без уплотнителей 14, 15 на самостоятельно определенное расстояние, после чего можно при желании использовать зажимы 5 и завершить сборку.
Такая сборка позволяет создать струнно-духовой инструмент. Похожим образом могут совмещаться и другие музыкальные компоненты по желанию пользователя.
Общий пример игры можно привести такой:
Человек, используя свои физические возможности (движение пальцами, руками, выдох воздуха и т.д.) производит действие с элементами музыкального конструктора, которые вызывают возникновение резонанса (исходя из определения: резонанс - частотно-избирательный отклик колебательной системы на периодическое внешнее воздействие) или вибраций которые в свою очередь вызывают возникновение определенного звука. При этом меняя компоненты музыкального конструктора человек может менять способ физического воздействия и получаемый звук по своему желанию.
Особенности изобретения:
1. Виды материалов изготовления для конструктора не ограниченны. При этом в качестве основного материала предполагается пластик, а также резина для упругих элементов. При этом для более профессиональных типов конструктора могут применяться древесные материалы, металл и т.д.
2. Форма конструктора не ограничивается показанной на изображениях. В некоторых типах конструктора может применяться меньшее или большее количество полутрубок 1 и соответственно им будет меняться и количество боковых стенок. Например, если конструктор имеет три полутрубки 1, то соответственно он будет иметь три боковых стенки 2, а задняя стенка 4 и каркаски будут иметь форму треугольника. Также может измениться форма и направление крепежных элементов на деталях. Количество полутрубок может быть и большим, формируя конструкции другой геометрической формы. При этом в музыкальном конструкторе применяется не менее двух полутрубок и не менее 1 боковой стенки.
3. Поскольку музыкальный конструктор может поворачиваться и переворачиваться по желанию пользователя так, как ему удобно, то определенной только верхней или только нижней части конструктор не имеет. По этой причине боковые стенки 2 так называются вне зависимости от своего расположения на изображениях.
4. Отличия модуля музыкального конструктора от сборки состоит в том, что модуль состоит из полутрубок 1, боковых стенок 2, задней стенки 4 и необходимых для его сборки зажимов 5 и образует из данных деталей внутренний объем музыкального конструктора. А сборка помимо этого имеет музыкальные компоненты и элементы служащие для воспроизведения звука.
5. Упоры 3 могут иметь конусную или грибкообразную форму и предназначены для установки модуля на горизонтальную поверхность или соединения нескольких модулей.
6. Форма боковых 2 и задней стенки 4 не ограничена указанными изображениями.
7. Труба и тромбон могут иметь дополнительные элементы для изменения звука, в том числе встроенные в уже обозначенные на чертежах детали и компоненты.
8. Приводной шкив 65 в составе барабана 60 музыкальной шкатулки смещен к центру барабана, так как привод барабана происходит от приводного механизма вставляемого в отверстии 33, которое находится в средней части боковой стенки 2, а также для того, чтобы уменьшить влияние ремня 63 на поперечное смещение каркаски 59.
9. Сборка МК производится из любых возможных комбинаций деталей и компонентов по желанию пользователя в зависимости от его фантазии при условии собранного модуля.
название | год | авторы | номер документа |
---|---|---|---|
КАМЕРА ДЛЯ ВЫПОЛНЕНИЯ РАБОТ И ЗАЩИТЫ ОКРУЖАЮЩЕГО ПРОСТРАНСТВА ОТ ПОЯВЛЯЮЩЕЙСЯ ПЫЛИ | 2020 |
|
RU2749260C1 |
ТРУБОПРОВОДНЫЙ ВОДЯНОЙ КОНСТРУКТОР | 2022 |
|
RU2780106C1 |
МОДУЛЬНЫЙ МУЗЫКАЛЬНЫЙ ИНСТРУМЕНТ | 2020 |
|
RU2737945C1 |
КЛАВИШНОЕ МЕХАНИЧЕСКОЕ УСТРОЙСТВО ИЗВЛЕЧЕНИЯ ЗВУКОВ ИЗ СТРУННЫХ МУЗЫКАЛЬНЫХ ИНСТРУМЕНТОВ | 2008 |
|
RU2364953C2 |
ОБУВЬ С МЕХАНИЧЕСКОЙ СИСТЕМОЙ ПОДТЯГИВАНИЯ ШНУРКОВ | 2022 |
|
RU2784685C1 |
РАКОВИНА СО ВСТРОЕННОЙ ПОСУДОМОЙКОЙ | 2022 |
|
RU2801721C1 |
Ударный музыкальный инструмент | 2015 |
|
RU2611485C1 |
Клавишный музыкальный инструмент | 1987 |
|
SU1559375A1 |
Клавишный механизм пианино | 2023 |
|
RU2827471C1 |
Перкуссионный идиофонный инструмент | 2019 |
|
RU2688307C1 |
Музыкальный конструктор предназначен для игр с воспроизведением различных звуков с возможностью сборки различных аналогов музыкальных инструментов и комбинации их элементов друг с другом. Основной задачей изобретения являлось сделать конструктор, который позволял бы попробовать в использовании музыкальные инструменты различной направленности и позволял бы комбинировать части музыкальных инструментов между собой. Основой конструктора является модуль, состоящий из полутрубок, задней стенки, зажимов и боковых стенок, при этом полутрубки крепятся на задней стенке с помощью зажимов и на их внешней поверхности, затем помещаются боковые стенки различной формы и рельефа. Модуль формирует внутреннее пространство конструктора. Компоненты музыкального конструктора могут размещаться как во внутреннем пространстве конструктора, так и на его боковых и задней стенках. К особенностям музыкального конструктора относится: 1. Возможность комбинирования музыкальных инструментов; 2. Возможность дополнения конструктора дополнительными деталями, в том числе с увеличением крепежного пространства путем соединения нескольких модулей; 3. Возможность размещения элементов конструктора как на внешней поверхности полутрубок, так и внутри; 4. Использование каркасок для скрепления полутрубок между собой и для закрепления на них компонентов конструктора. 50 з.п. ф-лы, 65 ил.
1. Музыкальный конструктор, включающий музыкальные и конструктивные элементы, полутрубки, боковые стенки, заднюю стенку, зажимы и каркаски, отличающийся тем, что полутрубки закрепляются на задней стенке с помощью вставляемых в отверстие задней стенки и центральную часть полутрубок и проворачивающихся не более чем на 340° зажимов, боковые стенки надеваются на внешнюю поверхность полутрубок закруглением, на котором расположены конусообразные или грибкообразные упоры, а каркаски представляют собой скрепляющий полутрубки компонент или скрепляющий полутрубки компонент с возможностью размещения применяемых в извлечении, распространении, направлении или изменении звука элементов и вставляются во внутренний объем конструктора с помощью направляющих, помещаемых в центральную часть полутрубок.
2. Музыкальный конструктор по п. 1, отличающийся тем, что зажим состоит из стержня со штырьком на конце, на который надевается шайба, пружина, и свободная часть стержня закрепляется в ручке зажима с помощью клея, посадки с натягом, самореза или винта.
3. Музыкальный конструктор по п. 1, отличающийся тем, что полутрубка имеет продольный разрез по всей длине и канавку на внутренней поверхности.
4. Музыкальный конструктор по п. 1, отличающийся тем, что задняя стенка имеет углубление с отверстием и паз, формирующий направление установки полутрубки.
5. Музыкальный конструктор по п. 4, отличающийся тем, что отверстие имеет паз.
6. Музыкальный конструктор по п. 1, отличающийся тем, что имеет установочные уплотнители в виде неупругого, из пластмассы или дерева, цилиндра, или упругого цилиндра, сделанного из резины, силикона или поролона, или в виде пружинных уплотнителей, состоящих из двух малых цилиндров и соединяющей их пружины.
7. Музыкальный конструктор по п. 1, отличающийся тем, что при установке плоскость боковой стенки входит внутрь паза соседней боковой стенки.
8. Музыкальный конструктор по п. 1, отличающийся тем, что боковая стенка имеет рельефную поверхность, образованную вырезом под смычок, отверстиями или выпуклостями шарообразной формы или в виде полуцилиндров, или направляющей оси клавиш и зацепами.
9. Музыкальный конструктор по п. 1, отличающийся тем, что задняя стенка имеет рельефную поверхность, образованную выпуклостями шарообразной формы или в виде полуцилиндра.
10. Музыкальный конструктор по п. 1, отличающийся тем, что задняя стенка имеет отверстие, снабженное буртиком.
11. Музыкальный конструктор по п. 10, отличающийся тем, что буртик имеет конусообразную или грибкообразную форму с внешней стороны.
12. Музыкальный конструктор по п. 10, отличающийся тем, что на буртик крепятся меха или мембраны с помощью стопорного кольца, или проволоки, или стяжки, или резинового кольца.
13. Музыкальный конструктор по п. 1, отличающийся тем, что направляющие соединяются с каркасками ножками.
14. Музыкальный конструктор по п. 1, отличающийся тем, что применяемые каркаски имеют резонаторное отверстие.
15. Музыкальный конструктор по п. 1, отличающийся тем, что на каркаске закреплены пластины ксилофона.
16. Музыкальный конструктор по п. 15, отличающийся тем, что крепеж представляет собой клипсы, резиновые или силиконовые грибки, винты, или болты, скрепленные гайкой, и обеспечивает свободный ход пластин.
17. Музыкальный конструктор по п. 1, отличающийся тем, что применяется мембрана барабана, закрепленная на каркаске или вставке.
18. Музыкальный конструктор по п. 1, отличающийся тем, что на каркаске размещаются тарелки с помощью подвеса, который крепится к каркаске и к тарелке с использованием петли, крючка или отверстия.
19. Музыкальный конструктор по п. 1, включающий мундштук, направляющую, выход трубы, изгиб трубы, раструб и отличающийся тем, что сборка производится путем вставки элементов одной из сторон в отверстия на другом элементе при разнице размеров диаметров между вставляемым элементом и отверстием не более 1 мм, за исключением отверстия в боковой стенке и выхода трубы.
20. Музыкальный конструктор по п. 19, отличающийся тем, что изгиб трубы крепится на каркаску с помощью стяжек, изготовленных из резины, силикона, пластика, ниток или проволоки.
21. Музыкальный конструктор по п. 19, отличающийся тем, что направляющая имеет возможность поворота.
22. Музыкальный конструктор по п. 1, включающий изгиб трубки тромбона, переход трубки, кулису, мундштук, раструб и отличающийся тем, что сборка производится путем вставки элементов одной из сторон в отверстия на другом элементе при разнице размеров диаметров между вставляемым элементом и отверстием, в которое этот элемент вставляется не более 1 мм, за исключением отверстия в боковой стенке и перехода трубки.
23. Музыкальный конструктор по п. 22, отличающийся тем, что изгиб трубы крепится на каркаску с помощью стяжек, изготовленных из резины, силикона, пластика, ниток или проволоки.
24. Музыкальный конструктор по п. 22, отличающийся тем, что переход трубки состоит из вставляемой в отверстии боковой стенки вставки, загибаемой на угол от 45° до 135° трубки, которая выходит из вставки, и прямой трубки, которая соединена с загибаемой трубой соединениями.
25. Музыкальный конструктор по п. 22, отличающийся тем, что на переход трубки устанавливается кулиса тромбона с возможностью передвижения вдоль трубок перехода.
26. Музыкальный конструктор по п. 1, включающий барабан музыкальной шкатулки, каркаску барабана, ручку, ремень, шестерни и шкивы и отличающийся тем, что ручка устанавливается совместно с шестернями и приводным шкивом с помощью вставки, устанавливаемой в отверстие боковой стенки, и осуществляет привод установленного на каркаске барабана посредством ремня, соединяющего приводной и ответный шкивы.
27. Музыкальный конструктор по п. 26, отличающийся тем, что барабан обладает штырьками, расположенными на его поверхности.
28. Музыкальный конструктор по п. 26, отличающийся тем, что применяемые шестерни конические.
29. Музыкальный конструктор по п. 26, отличающийся тем, что приводной шкив, ответная шестерня и вал представляют собой единое тело.
30. Музыкальный конструктор по п. 26, отличающийся тем, что ответный шкив, барабан и штырьки представляют тело одной детали.
31. Музыкальный конструктор по п. 1, включающий зацеп, клавишу, упор клавиш, возвратное кольцо, крепление молоточка, молоточек и отличающийся тем, что упор клавиши соединяется с боковой стенкой осью, возвратное кольцо изготовлено из резины или силикона и соединяет зацеп с креплением молоточка.
32. Музыкальный конструктор по п. 31, отличающийся тем, что крепление молоточка вставляется в отверстие упора клавиши и отверстие молоточка, при этом крепление молоточка и соответствующие ему отверстия в молоточке и упоре клавиши в поперечном сечении имеют форму, отличную от круга.
33. Музыкальный конструктор по п. 31, отличающийся тем, что размер или форма отверстия упора, крепления молоточка и отверстия молоточка позволяет производить плотное соединение деталей или посадку с натягом.
34. Музыкальный конструктор по п. 31, отличающийся тем, что зацепы находятся с двух сторон от направляющей оси клавиш.
35. Музыкальный конструктор по п. 1, включающий струну и зубчатый натяжитель и отличающийся тем, что струна крепится с помощью крючков, колец или отверстий, находящихся с одной стороны каркаски и зубчатого натяжителя, имеющего отверстие, в которое продета струна, с противоположной стороны, вставляемая в отверстие каркаски, вокруг которого расположено круговое утолщение с нанесенными на внутренние грани ответными зубьями.
36. Музыкальный конструктор по п. 35, отличающийся тем, что в плоскость натяжителя упирается пружина, установленная между ним и задней крышкой каркаски.
37. Музыкальный конструктор по п. 1, включающий зацеп, струну, клавишу, упор клавиш, возвратное кольцо, крепление толкачика, толкачик, плектр и отличающийся тем, что упор клавиши соединяется с боковой стенкой осью, возвратное кольцо изготовлено из резины или силикона и соединяет зацеп с креплением толкачика.
38. Музыкальный конструктор по п. 37, отличающийся тем, что крепление толкачика изогнуто или состоит из нескольких элементов.
39. Музыкальный конструктор по п. 37, отличающийся тем, что толкачик обладает несколькими плектрами по своей окружности.
40. Музыкальный конструктор по п. 1, включающий зацеп, клавишу, упор клавиш, возвратное кольцо, рычаг крепления клапана, резонатор, меха, клапан, язычковый клапан, крепление клапана и отличающийся тем, что упор клавиши соединяется с боковой стенкой осью, возвратное кольцо изготовлено из резины или силикона и соединяет зацеп с рычагом крепления клапана.
41. Музыкальный конструктор по п. 40, отличающийся тем, что клапан обладает подвижным соединением с креплением клапана и присоединяется к упору клавиши с помощью рычага крепления клапана.
42. Музыкальный конструктор по п. 41, отличающийся тем, что подвижное соединение представлено в виде шаровидной вставки.
43. Музыкальный конструктор по п. 40, отличающийся тем, что меха крепятся к отверстию на задней стенке и обладают ручкой, установленной на присоединенной к мехам с помощью винтов, клея или путем вставки в складки мехов задней крышкой.
44. Музыкальный конструктор по п. 40, отличающийся тем, что резонатор разделен на резонаторные камеры, ограниченные стенками, клапанами и язычковыми клапанами.
45. Музыкальный конструктор по п. 44, отличающийся тем, что одна резонаторная камера изготовлена с двумя язычковыми клапанами, расположенными с разных сторон щелей.
46. Музыкальный конструктор по п. 1, отличающийся тем, что имеет межмодульное крепление, состоящее из каркаса и крепежных трубок, имеющих конусообразные или грибкообразные выемки, аналогичные по форме упорам боковой стенки, и изготовлено из упругого материала в виде резины или силикона или с применением упругого материала.
47. Музыкальный конструктор по п. 46, отличающийся тем, что межмодульное крепление изготовлено с шаровым подвижным соединением.
48. Музыкальный конструктор по п. 1, отличающийся тем, что имеет ножки, состоящие из упругого материала в виде резины или силикона и обладающие конусообразной или грибкообразной выемкой по форме аналогичной упорам боковой стенки.
49. Музыкальный конструктор по п. 1, отличающийся тем, что направляющие каркасок имеют фаску или выполнены в форме шара или конуса.
50. Музыкальный конструктор по п. 1, отличающийся тем, что детали конструктора изготовлены из резины или силикона и пластика или дерева, или металла.
51. Музыкальный конструктор по пп. 1, 19, 22, 26, 31, 35, 37, 40, 46, отличающийся тем, что сборка производится из любых возможных комбинаций деталей и компонентов при условии собранного модуля.
CN 115957524 A, 14.04.2023 | |||
US 2016158661 A1, 09.06.2016 | |||
CN 203469476 U, 12.03.2014 | |||
US 2012329359 A1, 27.12.2012 | |||
МОДУЛЬ КОНСТРУКТОРА И МУЗЫКАЛЬНЫЙ КОНСТРУКТОР, СОДЕРЖАЩИЙ НАБОР ЭТИХ МОДУЛЕЙ | 2020 |
|
RU2745200C1 |
Авторы
Даты
2024-11-25—Публикация
2024-06-07—Подача
