Способ воздушной подвески рабочего кабеля к линии электропередач и тросовая кабеленесущая система для его осуществления Российский патент 2024 года по МПК H02G7/05

Описание патента на изобретение RU2832091C1

Группа изобретений относится к средствам прокладки электрических проводов и кабелей для воздушных линий, а именно к приспособлениям и устройствам для их подвешивания, и может использоваться в электроэнергетике.

Известны способы подвешивания волоконно-оптического кабеля на натянутый между опорами провод или трос.

В частности, такой способ осуществляется прикреплением одного провода к другому клипсами, серьгами или стяжками, примотка лентой, примотка проволокой и навивка (Патент RU 2158994 С2 от 10.11.2000, Сименс Акциенгезеллынафт (DE)). Подвес кабеля на провод или трос этими способами также называют прикреплением или присоединением кабеля к подвешенному проводу или тросу (можно сказать, например, прикрепление обмоткой проволокой, или, например, присоединение навивкой).

Известен способ подвески волоконно-оптического кабеля на провод воздушной линии электропередач, в частности, на грозозащитный трос (патент США No. 4715582 от 29.12.1987, Furukawa Electric Co.), включающий предварительную намотку волоконно-оптического кабеля мерной длины на катушку и затем навивку волоконно-оптического кабеля с катушки на провод по спирали с помощью навивочной машины.

Этот способ позволяет подвешивать волоконно-оптический кабель (навивной кабель) в пролете между двумя опорами, навивая на провод или трос, причем максимально допустимая сила растяжения кабеля может быть значительно меньше, чем для самонесущего кабеля, и это дает возможность значительно уменьшить поперечные размеры и погонный вес навивного кабеля по сравнению с самонесущим. Навивной волоконно-оптический кабель является кабелем для воздушной прокладки, подвесным, присоединяемым навивкой к несущему его тросу или проводу. При навивке кабель подтягивается и плотно укладывается на провод или трос без свободных петель.

Однако этот способ не указывает на возможность навивки нескольких оптических кабелей на один провод или трос.

Известны средства воздушной подвески кабелей, описанные в п. РФ №2551476 «Способ компактной подвески волоконно-оптических кабелей в виде жгута» по кл. G02B 6/48, з. 16.07.2013 г., оп. 27.15. 2015 г..

Известные средства характеризуются следующей формулой способа и следующим описанием конструкции.

1. Способ компактной подвески волоконно-оптических кабелей в виде жгута, совместно размещаемых в пролетах между опорами воздушной телекоммуникационной линии связи, и/или опорами воздушной линии электропередач, и/или столбами наружного освещения, и/или опорами контактной сети, и/или зданиями, и/или сооружениями, такой, что несколько волоконно-оптических кабелей подвешивают в виде плотного жгута, прикрепленного к несущему элементу жгута, представляющему собой провод, трос или самонесущий кабель, являющемуся частью жгута и подвешенному в первую очередь, отличающийся тем, что на жгут, содержащий несущий элемент и волоконно-оптические кабели, плотно навивают навивочной машинкой один или несколько волоконно-оптических кабелей, навиваемых по одному, парами или группами.

В 14-ти дополнительных пунктах формулы оговариваются: выполнение несущего кабеля; выполнение (размер, размеры и формы сечения, направление навивки, количество волокон) навиваемого кабеля; возможное дополнительное применение навиваемого кабеля в технике коммуникаций).

Недостатком известного технического решения является то, что его невозможно применить в линии электропередач, поскольку в нем используется только оптическое волокно, свиваемое в жгут. Здесь общие черты заключаются только в том, что к опорам одновременно подвешиваются несущий элемент, кабель и рабочий провод (из оптического волокна) При этом в тексте описания сказано, что все элементы подвески - несущий провод, кабель и рабочий провод выполнены из оптического волокна. Кабели, подвешенные таким способом, занимают значительно меньше места на опорах и в пролетах, а также создают меньшие ветровые и гололедные нагрузки на опоры, чем, если бы они были подвешены отдельно друг от друга.

Конструкция подробно описана в указанном патенте (см. рисунок на стр. 2 и описание на стр. 8, 9, 10).

Реализация известной конструкции может быть описана следующим образом. Тросовая кабеленесущая система для воздушной подвески к ЛЭП, содержащая несколько опор, между которыми подвешен жгут, включающий в себя рабочий волоконно-оптический кабель, его несущий элемент в виде самонесущего кабеля или троса, и плотно навитый на них навивочной машинкой снаружи дополнительный волоконно-оптический кабель (один или несколько), при этом он может быть навит один или парой или группой с образованием единого плотного жгута.

Недостатком известных средств подвески является то, что их эксплуатационные возможности ограничены, т.к. они используются только для передачи информации посредством волоконно-оптических кабелей и проводов и не могут быть применены для передачи электроэнергии при использовании силовых кабелей и изолированных проводов напряжением до и свыше 1 кВ. При этом некоторую сложность представляет и тот факт, что требуется учитывать индивидуальные места завода кабеля в жгут и свода с него.

Известны технические решения, представленные в п. США №7544905 и характеризующиеся следующей формулой, представляющиеся заявителю более близкими по технической сущности к заявляемы и могущие быть использованы в качестве прототипа.

Формула изобретения (подстрочный перевод)

1. Спиральная опора, содержащая:

- спиральную часть, направленную против часовой стрелки;

- спиральную часть, направленную по часовой стрелке; и

- оборотную (реверсивную) часть, которая связывает названную спиральную часть, направленную против часовой стрелки, с названной спиральной частью, направленной по часовой стрелке.

2. Спиральная опора, как изложено в п. 1, в которой названная обратная часть имеется (есть) слева направо (L/R- лево-право) оборотная часть, которая снабжается (обеспечивается),где названная часть спирали, направленная против часовой стрелки, продолжается в одном направлении вдоль осевой линии к соседней одной названной спиральной части по часовой стрелке, или справа налево (R/L- право-лево) оборотная часть, которая обеспечивается где каждая из названной спиральной по часовой стрелке продолжается к соседней одной названной спиральной части против часовой стрелки вдоль оси.

3. Спиральная опора, как изложено в п. 2, далее содержащая множество из лево-правых обратных частей и множество право-левых оборотных частей, в которой лево-право-оборотные части на первом угловом положении около (относительно) оси и право-лево оборотные части обеспечиваются на втором угловом положении относительно (около) оси.

4. Спиральная опора, как изложено в п. 2, в которой оборотная часть является существенно сформированной.

5. Спиральная опора, как изложено в п. 2„ в которой видно вдоль линии оси названной лево-право на одной и той же окружности, образованной названной спиральной частью, направленной против часовой стрелки, и названной спиральной части, направленной по часовой стрелки.

6. Спиральная опора, как изложено в п. 1, в которой названная часть направленной против часовой стрелки спиральной части и названная часть спирали, направленной по часовой стрелке, имеют одно и тоже число оборотов.

7. Спиральная опора, как изложено в п. 1, в которой по меньшей мере один оборот названной части спирали, направленной против часовой стрелки, и

названной части спирали, направленной по часовой стрелке, контактирует с одним соседним.

8. Спиральная опора как изложено в п 2, в которой каждый оборот спирали в названной части спирали против часовой стрелки и названной части спирали по часовой стрелке являются пространственно разнесенными в значительной степени таким образом, что названная часть спирали против часовой стрелки и названная часть спирали по часовой стрелке названной разнесены друг от друга оборотной (поворотной) частью.

9. Спиральная опора как изложено в п. 8, в которой видно вдоль осевой линии названной L/R обратной части и названной R/L обратной части высовываются (выступают) от окружности, образованной названной частью спирали против часовой стрелки и названной частью спирали по часовой стрелке.

10. Спиральная опора как изложено в п. 8, в которой названная часть спирали против часовой стрелки и названная часть спирали по часовой стрелке имеют число оборотов от 1,7 до 1,9.

11. Спиральная опора как изложено в п. 8, в которой каждый оборот спирали в названной части спирали против часовой стрелки и названной части спирали по часовой стрелке наклонены на угол, меньший чем 45 градусов, в отношении осевой линии.

12. Спиральная опора как изложено в п. 3, в которой названное первое угловое положение и названное второе угловое положение отличаются на 180 градусов.

13. Способ установки (монтажа) спиральной опоры на поддерживающий (опорный) провод, где спиральная опора будучи скомпонована из частей спирали против часовой стрелки и спирали по часовой стрелке, которые попеременно соединены каждый другой вдоль осевой линии с оборотной частью между ними, способ содержащий:

- примерку (подгонку) одной из названных оборотных (поворотных) частей на поддерживающем (support) проводе, который должен быть растянут заранее, пока осевая линия названной спиральной опоры удерживается вдоль поддерживающего провода;

- вращение названной спиральной опоры вдоль направления спирали таким образом (настолько), чтобы поместить поддерживающий провод внутри одной из названных частей спирали против часовой стрелки или одной из названных частей, спирали по часовой стрелке, которая соседствует с одной из названных обратных (поворотных) частей;

- подгонку одной из названных оборотных (поворотных) частей на поддерживающий провод, еще один (другой) из названных поворотных частей, соседних с названной одной из названных спиральных частей с противочасовой намоткой или названной одной из названных спиральных частей с часовой намоткой, которая имеет поддерживающий провод, помещенный внутри; и вращающуюся названную спиральную часть вдоль спирального направления таким образом, чтобы расположить поддерживающий провод внутри еще одной из названных противочасовых спиральных частей или еще одной из названных почасовых спиральных частей, которая является соседней с еще одной из названных поворотных частей.

14. Способ введения спиральной опоры на опорный провод, спиральная опора, будучи составленной из противочасовых спиральных частей и почасовых спиральных частей, которые попеременно соединяются с каждой другой с оборотными (поворотными) частями между собой вдоль осевой линии, каждый оборот названных противочасовых спиральных частей и почасовых спиральных частей, будучи разнесенными друг от друга, способ, содержащий:

- прикрепление вводного провода кабеля к одному концу части спиральной опоры;

- установку одной из названных оборотных частей. которая ближе к одному концу части, к которой прикрепляется вводный провод кабеля и опорный провод, который был растянут заранее;

- вращение (поворот) названной спиральной опоры вдоль направления спирали так, чтобы разместить опорный провод и вводный провод кабеля внутрь одной из названных спиральных частей с противочасовой намоткой или одной из названных частей спирали с почасовой намоткой, который примыкает к одной из названных поворотных частей; содержащий:

- прикрепление вводного провода кабеля к одному концу части спиральной опоры;

- установку одной из названных оборотных частей, которая ближе к одному концу части, к которой прикрепляется вводный провод кабеля и опорный провод, который был растянут заранее;

- вращение (поворот) названной спиральной опоры вдоль направления спирали так, чтобы разместить опорный провод и вводный провод кабеля внутрь одной из названных спиральных частей с противочасовой намоткой или одной из названных частей спирали с почасовой намоткой, который примыкает к одной из названных поворотных частей;

15. Способ установки (введения) спиральной опоры на опорный провод, в котором спиральная опора состоит из противочасовых спиральных частей и почасовых спиральных частей, которые попеременно соединены друг с другом вдоль осевой линии с поворотными частями между ними, способ, содержащий: установку названных поворотных частей на опорный провод, где это было растянуто заранее, пока осевая линия держалась вдоль опорного провода, названные поворотные части будучи направлены в одном направлении и существенно согласованы вдоль одной линии; и поворот (вращение) названной спиральной опоры вдоль направления спирали так, чтобы поместить опорный провод внутрь названной спиральной опоры по всей его длине.

16. Способ установки спиральной опоры на опорный провод, содержащий:

- введение вводного провода кабеля внутрь названной спиральной опоры от первого конца ко второму концу этой названной спиральной опоры, поддерживаемой опорным проводом;

- прикрепление одного конца названного вводного провода кабеля ко второму концу названной спиральной опоры;

- прикрепление первого конца названной спиральной опоры к одной из точек, которые поддерживают опорный провод, растянутый между ними; и

- протягивание второго конца названной спиральной опоры, к которому один конец названного вводного провода кабеля прикрепляется вдоль опорного провода, до второго конца названной спиральной опоры достигает еще одной из точек,

тем самым вводя названную спиральную опору вдоль с названным вводным проводом кабеля во всю длину названной спиральной опоры.

17. Способ прокладки кабеля, содержащий:

Установку спиральной опоры на опорный провод вдоль с вводным проводом кабеля, названная спиральная опора, состоящая из противочасовых спиральных частей и почасовых спиральных частей, которые соединены попеременно с друг другом с поворотными частями между ними вдоль осевой линии; и протягивание кабеля, чтобы проложить кабель в названной спиральной опоре, используя названный вводный провод кабеля.».

Здесь речь идет также о волоконно-оптических системах передачи информации, где выполненные из оптоволокна опорный (несущий) трос и рабочий кабель также крепятся к вертикальным опорам и при этом помещаются в поддерживающую их волоконно-оптическую протяженную спираль, правда очень сложной формы.

Так, она состоит из спиральной части, направленной против часовой стрелки (здесь и далее речь идет о намотке), спиральной части, направленной по часовой стрелке; и оборотной (поворотной) части, которая связывает названную спиральную часть, направленную против часовой стрелки, с названной спиральной частью, направленной по часовой стрелке.

Недостаток известных средств известных средств заключается в их невозможности использования для линий электропередачи и большой сложности использования указанного спирального поддерживающего (опорного) провода.

Вышеописанная сложная конструкция навиваемого поддерживающего спирального провода приводит и к усложнению способа воздушной подвески, поскольку при этом требуется подгонка оборотных частей к опорному проводу; вращение спиральной опоры вдоль ее длины; использование вводного провода кабеля и. т.п. При этом к сложности можно еще добавить, что множество коротких спиральных опор должны быть подсоединены путем подключения гнездового разъема одной спиральной опоры к соответствующему разъему-папе другой (опоры), что требует дополнительных затрат на работу и времени. В дополнение, каждый раз, когда короткие спиральные опоры соединяются, количество соединителей соответственно увеличивается.

Тросовая несущая система в патенте не описана, но показана на чертежах (фиг. 5), где имеются две вертикальные опоры и прикрепленные к ним элементы подвески- несущий трос, спиральный поддерживающий провод и вводимый в него с помощью вводного провода рабочий кабель.

Задачей является обеспечение возможности использования средств воздушной подвески кабелей на опоры воздушной линии электропередач с использованием металлических проводов. Дополнением в сравнении с таким прототипом может быть еще упрощение при этом технического решения.

Поставленная задача решается тем, что:

- в способе воздушной подвески рабочего кабеля к линии электропередач, заключающемся в том, что берут несущий трос, рабочий кабель и дополнительный провод, который навивают в виде спирали, располагая их между двумя вертикальными опорами прикрепляют концами к вертикальным опорам таким образом, что вначале несущий трос, а затем и рабочий кабель помещают в спираль таким образом, что они оказываются при этом размещенными внутри навиваемого в виде спирали дополнительного провода, СОГЛАСНО ИЗБРЕТЕНИЮ, дополнительный провод навивают в спираль в одном направлении, в качестве вертикальных опор используют анкерные опоры, затем несущий трос прикрепляют одним концом к одной из них, с другого конца несущего троса надевают на него дополнительный навиваемый провод в виде однонаправленных локальных спиральных вязок, растягивают их и соединяют между собой с образованием протяженной поддерживающей спирали, которую фиксируют на другом конце несущего троса, затем прикрепляют этим концом несущий трос и протяженную спираль к другой опоре, продевают в полученную спираль рабочий кабель и прикрепляют его к несущему тросу так, что рабочий кабель и несущий трос располагаются свободно внутри поддерживающей их снаружи протяженной спирали, при этом все три элемента подвески - рабочий кабель, несущий трос и навиваемый спиральный провод - выполнены из металла, причем несущий трос закрепляют на анкерных опорах с натяжением;

- в тросовой кабеленесущей системе для воздушной подвески рабочего кабеля к линии электропередач, содержащей несколько вертикальных опор, между которыми подвешены размещенные в спиральном навитом проводе рабочий кабель, несущий элемент в виде троса, СОГЛАСНО ИЗОБРЕТЕНИЮ, в качестве опор использованы анкерные опоры, в качестве рабочего кабеля использован силовой электрический кабель или силовой изолированный провод, в качестве несущего элемента - металлический трос, в качестве навивного провода - растянутые и соединенные между собой локальные с однонаправленной намоткой спиральные вязки с образованием протяженной поддерживающей спирали, в которой размещены свободно рабочий кабель и несущий трос, при этом несущий трос закреплен на анкерных опорах в натяжных зажимах. Как в способе воздушной подвески рабочего кабеля к ЛЭП, так и в тросовой кабеленесущей системе выполнение навивки дополнительного провода в виде спирали с однонаправленной намоткой в совокупности с использованием в качестве опор анкерных опор и при выполнении всех элементов воздушной подвески- несущего троса, рабочего кабеля и навивного спирального провода - из металла обеспечивают возможность применения указанных технических средств в линиях электропередачи.

Заявляемый способ обладает новизной в сравнении с прототипом, отличаясь от него такими существенными признаками как навивка дополнительного провода в спираль в одном направлении, использование в качестве вертикальных опор анкерных опор, прикрепление несущего троса одним концом к одной из них, надевание с другого конца несущего троса на него дополнительного навиваемого провода в виде однонаправленных локальных спиральных вязок, растягивание их и соединение между собой с образованием протяженной поддерживающей спирали, которую фиксируют на другом конце несущего троса, крепление этим концом несущего троса и протяженной спирали к другой опоре, продевание в полученную спираль рабочего кабеля и прикрепление его к несущему тросу так, что рабочий кабель и несущий трос располагаются свободно внутри поддерживающей их снаружи протяженной спирали, выполнение всех трех элементов подвески из металла, крепление несущего троса на анкерных опорах с натяжением, обеспечивающими достижение заданного результата;

Заявляемая тросовая кабеленесущая система обладает новизной в сравнения с прототипом, отличаясь от него такими существенными признаками как использование в качестве опор анкерные опоры, в качестве рабочего кабеля - силового электрического кабеля/ силового изолированного провода, в качестве несущего элемента -металлического троса, в качестве навивного провода - растянутых и соединенных между собой локальных с однонаправленной намоткой спиральных вязок с образованием протяженной поддерживающей спирали, в которой размещены свободно рабочий кабель и несущий трос, крепление несущего трос на анкерных опорах в натяжных зажимах, обеспечивающих в совокупности достижение заданного результат.

Хотя известна воздушная подвеска двух кабелей, лежащих в третьей поддерживающей их спиральной навивке очень сложной конструкции, от одной вертикальной опоры до другой, но тот факт, что она используется только для оптоволоконных кабелей и не может использоваться в таком виде для линий электропередачи с использованием металлических элементов, как это сделано у заявителя, заставляет последнего считать, что заявляемые технические средства соответствуют критерию «изобретательский уровень».

Использование заявляемых технических средств в электроэнергетике для прокладки электрических проводов и кабелей для воздушных линий, а именно, к приспособлениям и устройствам для их подвешивания делает их соответствующими критерию «промышленная применимость».

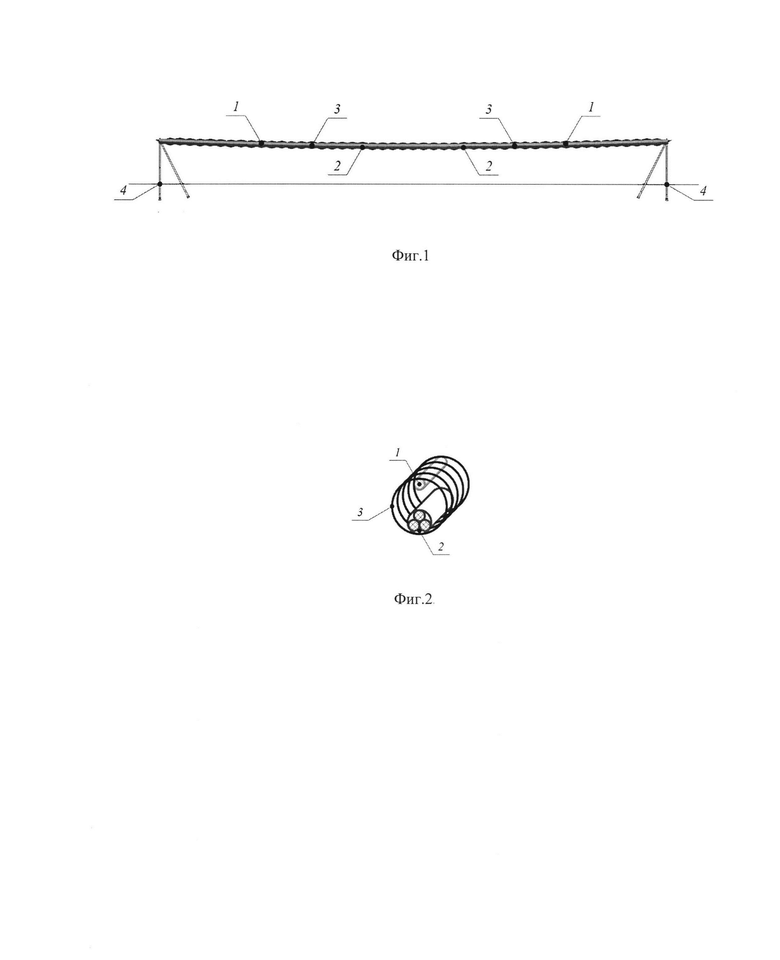

Изобретение иллюстрируется чертежами, где представлены на:

- фиг. 1 - общий вид тросовой кабеленесущей системы воздушной подвески рабочего кабеля к ЛЭП;

- фиг. 2 - размещение рабочего кабеля и несущего троса внутри навитой снаружи протяженной спирали.

На практике способ воздушной прокладки рабочего кабеля к ЛЭП осуществляется следующим образом.

Берут несущий трос и прикрепляют одним концом к опоре, в качестве которых используют анкерные опоры. С другого конца несущего троса надевают на него выполненные с однонаправленной намоткой локальные спиральные вязки, растягивают их и соединяют между собой с образованием протяженной поддерживающей спирали. Эту спираль фиксируют на одном конце несущего троса, затем прикрепляют несущий трос и протяженную спираль к другой опоре, продевают в полученную спираль рабочий кабель и прикрепляют его к несущему тросу так, что рабочий кабель и несущий трос располагаются внутри поддерживающей их снаружи протяженной спирали. При этом все три элемента подвески - рабочий кабель, несущий трос и навитая протяженная спираль - выполнены из металла, причем несущий трос закреплен на анкерных опорах с натяжением. На анкерных опорах все провода закрепляются с натяжением.

Тросовая кабеленесущая система воздушной подвески рабочего кабеля к ЛЭП включает в себя несущий трос 1, рабочий кабель 2, расположенные в протяженной поддерживающей их спирали 3 и подвешенные к анкерным опорам 4 (см. фиг. 1,2).

При этом все элементы подвески прикреплены к анкерным опорам в натяжных зажимах.

В качестве несущего троса может быть использован грозозащитный трос, предназначенный для подвески на воздушных линиях электропередачи напряжением от 35 кВ и выше для защиты от ударов молнии. Так, известны тросы по ГОСТ 3063-80 (ТК 50, ТК 70); грозотрос по ГОСТ 7372-79 с цинковым покрытием МЗ-В-ОЖ-Н-Р; грозозащитный трос ГТК (коррозионностойкий) изготавливается из стальных, плакированных алюминием проволок или из стальных, плакированных алюминием проволок и проволок из алюминиевого сплава по ТУ 3500-007-63976268-2011.

В качестве рабочего кабеля могут быть использованы следующие: самонесущие изолированные провода до 1 кВ СИП-2, СИГМ; универсальные кабели 6-35 кВ MULTIWISKI, EXCEL, FXCEL, AXCEL, AXCES - Финляндия; АПвЭП-10 - Ункомтех Россия; любые силовые кабели до 1 кВ и 6-35 кВ, предназначенные для прокладки на открытом воздухе.

В качестве протяженной поддерживающей спирали может использоваться навитый в одном направлении на оправку стальной оцинкованный провод (ПСО), при этом его диаметр зависит от веса рабочего кабеля.

Для упрощения построения формулы использованы следующие определения: несущий трос; рабочий (силовой) кабель; поддерживающая спираль в виде навивного провода.

Технический результат - обеспечение возможности монтажа несущего троса и рабочего (силового) кабеля, размещенного внутри свободно навитой, поддерживающей их протяженной металлической спирали, с креплением их в натяжных зажимах на анкерной опоре на воздушных ЛЭП с минимальной стрелой провеса, ограниченной стрелой провеса несущего троса.

При этом самонесущие изолированные провода или силовые кабели не подвержены разрушающим механическим воздействиям. Предлагаемые средства воздушной подвески рабочего кабеля к ЛЭП позволяют практически исключить промежуточные опоры, что повышает надежность ЛЭП, либо дает возможность в 3…10 и более раз снизить их количество.

В сравнении с прототипом заявляемые средства обеспечивают возможность воздушной подвески силового кабеля к ЛЭП, являясь при этом весьма простыми и надежными.

Похожие патенты RU2832091C1

название год авторы номер документа
СПОСОБ КОМПАКТНОЙ ПОДВЕСКИ ВОЛОКОННО-ОПТИЧЕСКИХ КАБЕЛЕЙ В ВИДЕ ЖГУТА 2013
  • Гаскевич Евгений Борисович
RU2551476C2
НАТЯЖНОЙ ЗАЖИМ СПИРАЛЬНОГО ТИПА С УКОРОЧЕННОЙ НИЖНЕЙ СИЛОВОЙ ПРЯДЬЮ И ВЕРХНЕЙ СИЛОВОЙ ПРЯДЬЮ СТУПЕНЧАТОЙ КОНСТРУКЦИИ (варианты) 2020
  • Тищенко Андрей Викторович
  • Винников Дмитрий Андреевич
  • Рыжов Сергей Викторович
RU2759197C1
СПИРАЛЬНЫЙ НАТЯЖНОЙ ЗАЖИМ 2012
  • Жуков Александр Игоревич
  • Максимов Сергей Михайлович
  • Рыжов Сергей Викторович
RU2521438C2
Зажим спирального типа с экраном по ограничению трекинг-эрозии и механических повреждений оболочки волоконно-оптического кабеля 2023
  • Рыжов Сергей Викторович
  • Тищенко Андрей Викторович
RU2803785C1
Поддерживающий зажим спирального типа с силовыми прядями ступенчатой конструкции и укороченным протектором 2019
  • Винников Дмитрий Андреевич
  • Рыжов Сергей Викторович
  • Тищенко Андрей Викторович
RU2730249C1
ПОДДЕРЖИВАЮЩИЙ ЗАЖИМ 2009
  • Жигулин Сергей Владимирович
  • Жуков Александр Игоревич
  • Рыжов Сергей Викторович
RU2392715C1
УСТРОЙСТВО ОГРАНИЧЕНИЯ ПЛЯСКИ ПРОВОДОВ, МОЛНИЕЗАЩИТНЫХ ТРОСОВ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ И ВОЛОКОННО-ОПТИЧЕСКИХ КАБЕЛЕЙ ВОЗДУШНЫХ ЛИНИЙ СВЯЗИ, А ТАКЖЕ ПРОЛЕТ, СНАБЖЕННЫЙ ТАКИМИ УСТРОЙСТВАМИ (ВАРИАНТЫ) 2013
  • Карасев Николай Алексеевич
  • Шкапцов Владимир Александрович
  • Юданов Евгений Алексеевич
RU2549204C2
СПИРАЛЬНЫЙ НАТЯЖНОЙ ЗАЖИМ 2013
  • Виноградов Александр Абрамович
  • Данилин Александр Николаевич
  • Николаев Евгений Валерьевич
RU2558388C2
СПИРАЛЬНЫЙ НАТЯЖНОЙ ЗАЖИМ 2013
  • Рыжов Сергей Викторович
  • Тищенко Андрей Викторович
RU2530753C1
СПИРАЛЬНЫЙ НАТЯЖНОЙ ЗАЖИМ 2005
  • Жуков Александр Игоревич
  • Рыжов Сергей Викторович
  • Цветков Юрий Леонидович
RU2291535C1

Иллюстрации к изобретению RU 2 832 091 C1

Реферат патента 2024 года Способ воздушной подвески рабочего кабеля к линии электропередач и тросовая кабеленесущая система для его осуществления

Изобретение относится к воздушной подвеске рабочего кабеля к линии электропередач. Технический результат состоит в возможности монтажа несущего троса и рабочего кабеля, размещенного внутри свободно навитой поддерживающей их протяженной металлической спирали, с креплением их в натяжных зажимах на анкерной опоре на воздушных ЛЭП с минимальной стрелой провеса, ограниченной стрелой провеса несущего троса. Для этого предусмотрена тросовая кабеленесущая система для воздушной подвески рабочего кабеля к линии электропередач, содержащая несколько вертикальных опор, между которыми подвешены размещенные в спиральном навитом проводе рабочий кабель и несущий элемент в виде троса, при этом в качестве опор использованы анкерные опоры, в качестве рабочего кабеля использован силовой электрический кабель или силовой изолированный провод, в качестве несущего элемента - металлический трос, в качестве навивного провода - растянутые и соединенные между собой локальные с однонаправленной намоткой спиральные вязки с образованием протяженной поддерживающей спирали, в которой размещены свободно рабочий кабель и несущий трос, при этом несущий трос закреплен на анкерных опорах в натяжных зажимах. 2 н.п. ф-лы, 2 ил.

Формула изобретения RU 2 832 091 C1

1. Способ воздушной подвески рабочего кабеля к линии электропередач, заключающийся в том, что берут несущий трос, рабочий кабель и дополнительный провод, который навивают в виде спирали, располагая их между двумя вертикальными опорами, прикрепляют концами к вертикальным опорам таким образом, что вначале несущий трос, а затем и рабочий кабель помещают в спираль таким образом, что они оказываются при этом размещенными внутри навиваемого в виде спирали дополнительного провода, отличающийся тем, что дополнительный провод навивают в спираль в одном направлении, в качестве вертикальных опор используют анкерные опоры, затем несущий трос прикрепляют одним концом к одной из них, с другого конца несущего троса надевают на него дополнительный навиваемый провод в виде однонаправленных локальных спиральных вязок, растягивают их и соединяют между собой с образованием протяженной поддерживающей спирали, которую фиксируют на другом конце несущего троса, затем прикрепляют этим концом несущий трос и протяженную спираль к другой опоре, продевают в полученную спираль рабочий кабель и прикрепляют его к несущему тросу так, что рабочий кабель и несущий трос располагаются свободно внутри поддерживающей их снаружи протяженной спирали, при этом все три элемента подвески - рабочий кабель, несущий трос и навиваемый спиральный провод - выполнены из металла, причем несущий трос закрепляют на анкерных опорах с натяжением.

2. Тросовая кабеленесущая система для воздушной подвески рабочего кабеля к линии электропередач, содержащая несколько вертикальных опор, между которыми подвешены размещенные в спиральном навитом проводе рабочий кабель и несущий элемент в виде троса, отличающаяся тем, что в качестве опор использованы анкерные опоры, в качестве рабочего кабеля использован силовой электрический кабель или силовой изолированный провод, в качестве несущего элемента - металлический трос, в качестве навивного провода - растянутые и соединенные между собой локальные с однонаправленной намоткой спиральные вязки с образованием протяженной поддерживающей спирали, в которой размещены свободно рабочий кабель и несущий трос, при этом несущий трос закреплен на анкерных опорах в натяжных зажимах.
