ОБЛАСТЬ ТЕХНИКИ
[0001] Эта заявка относится к области связи и, в частности, к способу конфигурации связи и аппаратуре связи.
УРОВЕНЬ ТЕХНИКИ
[0002] При ретрансляционной связи L2 (уровень/уровень 2) между пользовательским оборудованием (user equipment, UE) и UE (U2U) данные, отправляемые ретрансляционным UE на принимающее UE, поступают не от верхнего уровня ретрансляционного UE, а от отправляющего UE. Следовательно, когда ретрансляционное UE находится в состоянии подключения управления радиоресурсами (radio resource control, RRC), информация о качестве обслуживания (quality of service, QoS), указанная верхним уровнем, не может быть удовлетворена, и условие для сообщения (передачи) сообщения SidelinkUEInformation (SUI) для получения конфигурации однонаправленного радиоканала прямого соединения (sidelink radio bearer, SLRB, SLRB) инициируется. Кроме того, поскольку требования QoS для пакетов данных, отправляемых по прямому соединению между отправляющим UE и ретрансляционным UE и по прямому соединению между ретрансляционным UE и принимающим UE, тесно связаны между собой, если отправляющее UE и ретрансляционное UE по отдельности получают конфигурации однонаправленного канала управления радиолинией (radio link control, RLC) двух прямых соединений, требования QoS от ретрансляционного UE к принимающему UE могут не обеспечиваться.
СУЩНОСТЬ ИЗОБРЕТЕНИЯ
[0003] Эта заявка обеспечивает способ конфигурации связи, чтобы обеспечить сквозное требование QoS для связи между отправляющим UE и принимающим UE через ретрансляционное UE, а также улучшить качество ретрансляционной связи U2U.
[0004] Согласно первому аспекту предоставляется способ конфигурации связи. Способ может быть применен к первому терминальному устройству и может быть применен к компоненту (таком как микросхема, система микросхем или процессор) в первом терминальном устройстве. Способ включает в себя: определение первого сообщения, где первое сообщение включает в себя первую информацию и вторую информацию, причем первая информация включает в себя информацию конфигурации однонаправленного канала RLC управления радиолинией первого прямого соединения, причем вторая информация включает в себя информацию конфигурации однонаправленного канала RLC второго прямого соединения, первое прямое соединение представляет собой прямое соединение между первым терминальным устройством и третьим терминальным устройством, а второе прямое соединение представляет собой прямое соединение между третьим терминальным устройством и вторым терминальным устройством; и отправку первым терминальным устройством первого сообщения на третье терминальное устройство.
[0005] В вышеупомянутом техническом решении отправляющее UE определяет информацию конфигурации однонаправленного канала RLC двух прямых соединений между отправляющим UE и ретрансляционным UE, и между ретрансляционным UE и принимающим UE, так что сквозное требование QoS связи между отправляющим UE и принимающим UE через ретрансляционное UE могут быть обеспечены для улучшения качества ретрансляционной связи U2U.
[0006] Что касается первого аспекта, в некоторых реализациях первого аспекта первое терминальное устройство и второе терминальное устройство осуществляют связь друг с другом через третье терминальное устройство.
[0007] Со ссылкой на первый аспект, в некоторых реализациях первого аспекта первое сообщение дополнительно включает в себя первую информацию качества обслуживания QoS, и первая информация QoS представляет собой информацию QoS, соответствующую второй информации.
[0008] Со ссылкой на первый аспект, в некоторых реализациях первого аспекта, определение первого сообщения включает в себя: прием второго сообщения, отправленного первым сетевым устройством, где второе сообщение включает в себя первую информацию и вторую информацию, или второе сообщение включает в себя первую информацию; и определение первым терминальным устройством первого сообщения на основе второго сообщения.
[0009] Со ссылкой на первый аспект, в некоторых реализациях первого аспекта, перед приемом второго сообщения, отправленного первым сетевым устройством, способ дополнительно включает в себя: отправку второй информации QoS на первое сетевое устройство, где второй информацией QoS является информация QoS между первым терминальным устройством и вторым терминальным устройством, и второе сообщение определяется первым сетевым устройством на основе второй информации QoS.
[0010] Необязательно, когда первое терминальное устройство находится в состоянии RRC-соединения, методом 1 первое терминальное устройство сообщает сквозную информацию QoS (а именно, вторую информацию QoS), соответствующую второму терминальному устройству, а затем базовая станция (а именно, первое сетевое устройство) первого терминального устройства отправляет на первое терминальное устройство информацию конфигурации однонаправленного канала RLC первого одноадресного соединения и информацию конфигурации однонаправленного канала RLC второго одноадресного соединения. Необязательно, базовая станция первого терминального устройства может дополнительно определять информацию о QoS, ассоциированную с информацией конфигурации однонаправленного канала RLC второго одноадресного соединения, и отправлять информацию о QoS на первое терминальное устройство. В методе 2 первое терминальное устройство сообщает сквозную информацию QoS, соответствующую второму терминальному устройству. Базовая станция первого терминального устройства отправляет только информацию конфигурации однонаправленного канала RLC первого одноадресного соединения на первое терминальное устройство. Первое терминальное устройство определяет информацию конфигурации однонаправленного канала RLC второго одноадресного соединения на основе информации конфигурации однонаправленного канала RLC первого одноадресного соединения и сквозной информации QoS между первым терминальным устройством и вторым терминальным устройством. Необязательно, первое терминальное устройство может дополнительно определять, на основе информации конфигурации однонаправленного канала RLC первого одноадресного соединения и/или сквозной информации QoS, соответствующей информации конфигурации однонаправленного канала RLC, информацию QoS, ассоциированную с информацией конфигурации однонаправленного канала RLC второго одноадресного соединения.
[0011] Со ссылкой на первый аспект, в некоторых реализациях первого аспекта определение первого сообщения включает в себя: получение первой информации из третьего сообщения, где третье сообщение включает в себя широковещательное системное сообщение блока системной информации SIB и/или предварительно сконфигурированную информацию; и определение первым терминальным устройством второй информации на основе первой информации.
[0012] Необязательно, когда первое терминальное устройство находится в состоянии не-RRC-соединения, например, первое терминальное устройство находится в состоянии ожидания RRC, в состоянии неактивного RRC или в состоянии OOC, первое терминальное устройство определяет информацию конфигурации однонаправленного канала RLC второго одноадресного соединения на основе информации конфигурации однонаправленного канала RLC первого одноадресного соединения, полученной из широковещательного сообщения системы SIB и/или предварительно сконфигурированной (preconfigured) информации (а именно, примера третьего сообщения) и сквозной информации QoS, которая имеет место между первым терминальным устройством и вторым терминальным устройством и которая соответствует информации конфигурации однонаправленного канала RLC.
[0013] Со ссылкой на первый аспект, в некоторых реализациях первого аспекта, способ дополнительно включает в себя: прием первого ответного сообщения, отправленного третьим терминальным устройством, где первое ответное сообщение указывает, что часть или вся из первой информации и второй информации успешно сконфигурирована или не может быть сконфигурирована.
[0014] Со ссылкой на первый аспект, в некоторых реализациях первого аспекта успешное конфигурирование части первой информации и второй информации включает в себя: информация конфигурации однонаправленного канала RLC, которая относится к прямому соединению, относящемуся к третьему терминальному устройству, и которая содержится в первой информации и второй информации, успешно сконфигурирована.
[0015] Со ссылкой на первый аспект, в некоторых реализациях первого аспекта, когда первое ответное сообщение указывает, что первая информация и вторая информация не могут быть сконфигурированы, первое ответное сообщение дополнительно конкретно указывает, что часть или вся из информации конфигурации однонаправленного канала RLC, которая относится к прямому соединению, относящемуся ко второму терминальному устройству и/или третьему терминальному устройству, и которая содержится в первой информации и второй информации, не может быть сконфигурирована.
[0016] Согласно второму аспекту предоставляется способ конфигурации связи. Способ может быть применен к третьему терминальному устройству и может быть применен к компоненту (таком как микросхема, система микросхем или процессор) в третьем терминальном устройстве. Способ включает в себя: прием первого сообщения, отправленного первым терминальным устройством, где первое сообщение включает в себя первую информацию и вторую информацию, причем первая информация включает в себя информацию конфигурации однонаправленного канала RLC управления радиолинией первого прямого соединения, вторая информация включает в себя информацию конфигурации однонаправленного канала RLC второго прямого соединения, причем первое прямое соединение представляет собой прямое соединение между первым терминальным устройством и третьим терминальным устройством, а второе прямое соединение представляет собой прямое соединение между третьим терминальным устройством и вторым терминальным устройством; и отправку четвертого сообщения на второе терминальное устройство, где четвертое сообщение включает в себя третью информацию, а третья информация представляет собой всю или часть второй информации.
[0017] В вышеупомянутом техническом решении ретрансляционное UE принимает информацию конфигурации однонаправленного канала RLC, которая относится к двум прямым соединениям и которая отправляется отправляющим UE, и пересылает часть или всю из информации конфигурации однонаправленного канала RLC прямого соединения между ретрансляционным UE и принимающим UE к принимающему UE. Таким образом, может быть обеспечено сквозное требование QoS для связи между отправляющим UE и принимающим UE через ретрансляционное UE, чтобы улучшить качество ретрансляционной связи U2U.
[0018] Со ссылкой на второй аспект, в некоторых реализациях второго аспекта, первое терминальное устройство и второе терминальное устройство осуществляют связь друг с другом через третье терминальное устройство.
[0019] Со ссылкой на второй аспект, в некоторых реализациях второго аспекта, первое сообщение дополнительно включает в себя первую информацию качества обслуживания QoS, и первая информация QoS представляет собой информацию QoS, соответствующую второй информации, и способ дополнительно включает в себя: отправку первой информации QoS на второе терминальное устройство.
[0020] Со ссылкой на второй аспект, в некоторых реализациях второго аспекта, способ дополнительно включает в себя: отправку первого ответного сообщения на первое терминальное устройство, где первое ответное сообщение указывает, что часть или вся из первой информации и второй информации успешно сконфигурирована или не может быть сконфигурирована.
[0021] Со ссылкой на второй аспект, в некоторых реализациях второго аспекта, успешное конфигурирование части первой информации и второй информации включает в себя: информация конфигурации однонаправленного канала RLC, которая относится к прямому соединению, относящемуся к третьему терминальному устройству, и которая содержится в первой информации и второй информации, успешно сконфигурирована.
[0022] Со ссылкой на второй аспект, в некоторых реализациях второго аспекта, когда первое ответное сообщение указывает, что первая информация и вторая информация не могут быть сконфигурированы, первое ответное сообщение дополнительно конкретно указывает, что часть или вся информация конфигурации однонаправленного канала RLC, которая относится к прямому соединению, относящемуся ко второму терминальному устройству и/или третьему терминальному устройству, и которая содержится в первой информации и второй информации, не может быть сконфигурирована.
[0023] Со ссылкой на второй аспект, в некоторых реализациях второго аспекта, способ дополнительно включает в себя: прием второго ответного сообщения, отправленного вторым терминальным устройством, где второе ответное сообщение указывает, что третья информация успешно сконфигурирована или не может быть сконфигурирована.
[0024] В соответствии с третьим аспектом предоставляется способ освобождения однонаправленного канала. Способ может быть применен к первому терминальному устройству и может быть применен к компоненту (таком как микросхема, система микросхем или процессор) в первом терминальном устройстве. Способ включает в себя: определение первого сообщения, где первое сообщение включает в себя первую информацию и/или вторую информацию, причем первая информация включает в себя информацию об освобождении однонаправленного канала RLC управления радиолинией первого прямого соединения, причем вторая информация включает в себя информацию об освобождении однонаправленного канала RLC второго прямого соединения, причем первое прямое соединение представляет собой прямое соединение между первым терминальным устройством и третьим терминальным устройством, а второе прямое соединение представляет собой прямое соединение между третьим терминальным устройством и вторым терминальным устройством; и отправку первым терминальным устройством первого сообщения на третье терминальное устройство.
[0025] Со ссылкой на третий аспект, в некоторых реализациях третьего аспекта первое терминальное устройство и второе терминальное устройство осуществляют связь друг с другом через третье терминальное устройство.
[0026] Со ссылкой на третий аспект, в некоторых реализациях третьего аспекта способ дополнительно включает в себя: прием первого ответного сообщения, отправленного третьим терминальным устройством, где первое ответное сообщение указывает, что часть или весь однонаправленный канал RLC первого прямого соединения и однонаправленный канал RLC управления радиолинией второго прямого соединения успешно освобождаются или не могут быть освобождены.
[0027] Со ссылкой на третий аспект, в некоторых реализациях третьего аспекта успешное освобождение части однонаправленного канала RLC первого прямого соединения и однонаправленного канала RLC второго прямого соединения включает в себя: однонаправленный канал RLC, относящийся к прямому соединению, относящемуся к третьему терминальному устройству, и который находится в однонаправленном канале RLC первого прямого соединения и однонаправленном канале RLC второго прямого соединения, успешно освобождается.
[0028] Со ссылкой на третий аспект, в некоторых реализациях третьего аспекта, когда первое ответное сообщение указывает, что однонаправленный канал RLC первого прямого соединения и однонаправленный канал RLC второго прямого соединения не могут быть освобождены, первое ответное сообщение дополнительно конкретно указывает, что часть или все из однонаправленных каналов RLC, которые относятся к прямому соединению, относящемуся ко второму терминальному устройству и/или третьему терминальному устройству, и которые находятся в первой информации и второй информации, не могут быть освобождены.
[0029] В соответствии с четвертым аспектом предоставляется способ освобождения однонаправленного канала. Способ может быть применен к третьему терминальному устройству и может быть применен к компоненту (таком как микросхема, система микросхем или процессор) в третьем терминальном устройстве. Способ включает в себя: прием первого сообщения, отправленного первым терминальным устройством, где первое сообщение включает в себя первую информацию и/или вторую информацию, причем первая информация включает в себя информацию об освобождении однонаправленного канала RLC управления радиолинией первого прямого соединения, причем вторая информация включает в себя информацию об освобождении однонаправленного канала RLC второго прямого соединения, причем первое прямое соединение является прямым соединением между первым терминальным устройством и третьим терминальным устройством, а второе прямое соединение является прямым соединением между третьим терминальным устройством и вторым терминальным устройством; определение третьим терминальным устройством второго сообщения на основе первого сообщения, где второе сообщение включает в себя вторую информацию; и отправку второго сообщения на второе терминальное устройство.
[0030] Что касается четвертого аспекта, в некоторых реализациях четвертого аспекта, первое терминальное устройство и второе терминальное устройство осуществляют связь друг с другом через третье терминальное устройство.
[0031] Что касается четвертого аспекта, в некоторых реализациях четвертого аспекта, способ дополнительно включает в себя: отправку первого ответного сообщения на первое терминальное устройство, где первое ответное сообщение указывает, что часть или все из однонаправленного канала RLC первого прямого соединения и однонаправленного канала RLC второго прямого соединения успешно освобожден или не могут быть освобождены.
[0032] Что касается четвертого аспекта, то в некоторых реализациях четвертого аспекта успешное освобождение части однонаправленного канала RLC первого прямого соединения и однонаправленного канала RLC второго прямого соединения включает в себя: однонаправленный канал RLC, относящийся к прямому соединению, относящемуся к третьему терминальному устройству, и который находится в однонаправленном канале RLC первого прямого соединения и однонаправленном канале RLC второго прямого соединения, успешно освобождается.
[0033] Со ссылкой на четвертый аспект, в некоторых реализациях четвертого аспекта, когда первое ответное сообщение указывает, что однонаправленный канал RLC первого прямого соединения и однонаправленный канал RLC второго прямого соединения не могут быть освобождены, первое ответное сообщение дополнительно конкретно указывает, что часть или все однонаправленные каналы RLC, которые относятся к прямому соединению, относящемуся ко второму терминальному устройству и/или третьему терминальному устройству, и которые находятся в первой информации и второй информации, не могут быть освобождены.
[0034] Со ссылкой на четвертый аспект, в некоторых реализациях четвертого аспекта, способ дополнительно включает в себя: прием второго ответного сообщения, отправленного вторым терминальным устройством, где второе ответное сообщение указывает, что однонаправленный канал RLC второго прямого соединения успешно освобожден или не может быть сконфигурирован.
[0035] Согласно пятому аспекту эта заявка обеспечивает аппаратуру связи. Аппаратура связи имеет функцию реализации способа в любом из первого аспекта или возможных реализаций первого аспекта, или функцию реализации способа в любом из третьего аспекта или возможных реализаций третьего аспекта. Функция может быть реализована аппаратным обеспечением или может быть реализована аппаратным обеспечением, исполняющим соответствующее программное обеспечение. Аппаратное или программное обеспечение включает в себя один или несколько блоков, соответствующих вышеуказанным функциям.
[0036] В примере аппаратура связи может быть первым терминальным устройством.
[0037] В другом примере аппаратура связи может быть компонентом (например, микросхемой или интегральной схемой), установленным в первом терминальном устройстве.
[0038] Согласно шестому аспекту эта заявка обеспечивает аппаратуру связи. Аппаратура связи имеет функцию реализации способа в любом из второго аспекта или возможных реализаций второго аспекта, или функцию реализации способа в любом из четвертого аспекта или возможных реализаций четвертого аспекта. Функция может быть реализована аппаратным обеспечением или может быть реализована аппаратным обеспечением, исполняющим соответствующее программное обеспечение. Аппаратное или программное обеспечение включает в себя один или несколько блоков, соответствующих вышеуказанным функциям.
[0039] В примере аппаратура связи может быть третьим терминальным устройством.
[0040] В другом примере аппаратура связи может быть компонентом (например, микросхемой или интегральной схемой), установленным в третьем терминальном устройстве.
[0041] Согласно седьмому аспекту эта заявка обеспечивает устройство связи, включающее в себя по меньшей мере один процессор. По меньшей мере один процессор соединен по меньшей мере с одной памятью, по меньшей мере одна память сконфигурирована для хранения компьютерной программы или инструкций, и по меньшей мере один процессор сконфигурирован для вызова компьютерной программы или инструкций из по меньшей мере одной памяти и запуска компьютерной программы или инструкций, чтобы устройство связи выполняло способ в любом из первого аспекта или возможных реализаций первого аспекта, или способ в любом из третьего аспекта или возможных реализаций третьего аспект.
[0042] В примере устройство связи может быть первым терминальным устройством.
[0043] В другом примере устройство связи может быть компонентом (например, микросхемой или интегральной схемой), установленным в первом терминальном устройстве.
[0044] Согласно восьмому аспекту эта заявка обеспечивает устройство связи, включающее в себя по меньшей мере один процессор. По меньшей мере один процессор соединен по меньшей мере с одной памятью, по меньшей мере одна память сконфигурирована для хранения компьютерной программы или инструкций, и по меньшей мере один процессор сконфигурирован для вызова компьютерной программы или инструкций из по меньшей мере одной памяти и запуска компьютерную программы или инструкций, чтобы устройство связи выполняло способ в любом из второго аспекта или возможных реализациях второго аспекта, или способ в любом из четвертого аспекта или возможных реализациях четвертого аспект.
[0045] В примере устройство связи может быть третьим терминальным устройством.
[0046] В другом примере устройство связи может быть компонентом (например, микросхемой или интегральной схемой), установленным в третьем терминальном устройстве.
[0047] В соответствии с девятым аспектом предоставляется процессор, включающий в себя входную схему, выходную схему и схему обработки. Схема обработки сконфигурирована для: приема сигнала с использованием входной схемы и передачи сигнала с использованием выходной схемы, так что реализуется способ в любом из первого аспекта или возможных реализаций первого аспекта, или способ в любом из третьего аспекта или возможных реализациях третьего аспекта.
[0048] В конкретной реализации процессор может быть микросхемой, входная схема может быть входным контактом, выходная схема может быть выходным контактом, а схема обработки может быть транзистором, схемой затвора, триггером, различными логическими схемами или подобным. Входной сигнал, принятый входной схемой, может быть, например, но не ограничиваясь этим, принят и введен приемником, а сигнал, выведенный выходной схемой, может быть, например, но не ограничиваясь этим, выведен на передатчик и передан передатчиком. Входная схема и выходная схема могут быть одной и той же схемой, и эта схема используется в качестве входной схемы и выходной схемы в разные моменты времени. Конкретные реализации процессора и различных схем не ограничиваются этим вариантом осуществления данной заявки.
[0049] В соответствии с десятым аспектом предоставляется процессор, включающий в себя входную схему, выходную схему и схему обработки. Схема обработки сконфигурирована для: приема сигнала с использованием входной схемы и передачи сигнала с использованием выходной схемы, так что реализуется способ в любом из второго аспекта или возможных реализаций второго аспекта, или способ в любом из четвертого аспекта или возможных реализациях четвертого аспекта.
[0050] В конкретной реализации процессор может быть микросхемой, входная схема может быть входным контактом, выходная схема может быть выходным контактом, а схема обработки может быть транзистором, схемой затвора, триггером, различными логическими схемами или подобным. Входной сигнал, принятый входной схемой, может быть, например, но не ограничиваясь этим, принят и введен приемником, а сигнал, выведенный выходной схемой, может быть, например, но не ограничиваясь этим, выведен на передатчик и передан передатчиком. Входная схема и выходная схема могут быть одной и той же схемой, и эта схема используется в качестве входной схемы и выходной схемы в разные моменты времени. Конкретные реализации процессора и различных схем не ограничиваются этим вариантом осуществления данной заявки.
[0051] Согласно одиннадцатому аспекту эта заявка обеспечивает машиночитаемый носитель данных. Машиночитаемый носитель данных хранит компьютерные инструкции, и когда компьютерные инструкции запускаются на компьютере, выполняется способ в любом из первого аспекта или возможных реализаций первого аспекта, или способ в любом из третьего аспекта или возможных реализаций третьего аспекта.
[0052] Согласно двенадцатому аспекту эта заявка обеспечивает машиночитаемый носитель данных. Машиночитаемый носитель данных хранит компьютерные инструкции, и когда компьютерные инструкции запускаются на компьютере, выполняется способ в любом из второго аспекта или возможных реализаций второго аспекта, или способ в любом из четвертого аспекта или возможных реализаций четвертого аспекта.
[0053] Согласно тринадцатому аспекту эта заявка предоставляет компьютерный программный продукт. Компьютерный программный продукт включает в себя код компьютерной программы, и когда код компьютерной программы запускается на компьютере, выполняется способ в любом из первого аспекта или возможных реализаций первого аспекта, или способ в любом из третьего аспект или возможных реализаций третьего аспекта.
[0054] Согласно четырнадцатому аспекту эта заявка предоставляет компьютерный программный продукт. Компьютерный программный продукт включает в себя код компьютерной программы, и когда код компьютерной программы запускается на компьютере, выполняется способ в любом из второго аспекта или возможных реализаций второго аспекта, или способ в любом из четвертого аспекта или возможных реализаций четвертого аспекта.
[0055] Согласно пятнадцатому аспекту эта заявка обеспечивает микросхему, включающую в себя процессор и интерфейс связи. Интерфейс связи сконфигурирован для приема сигнала и передачи сигнала процессору. Процессор обрабатывает сигнал, так что выполняется способ в любом из первого аспекта или возможных реализаций первого аспекта, или выполняется способ в любом из третьего аспекта или возможных реализаций третьего аспекта.
[0056] Согласно шестнадцатому аспекту эта заявка обеспечивает микросхему, включающую в себя процессор и интерфейс связи. Интерфейс связи сконфигурирован для приема сигнала и передачи сигнала процессору. Процессор обрабатывает сигнал, так что выполняется способ в любом из второго аспекта или возможных реализаций второго аспекта, или выполняется способ в любом из четвертого аспекта или возможных реализаций четвертого аспекта.
[0057] Согласно семнадцатому аспекту эта заявка предоставляет систему связи, включающую в себя устройство связи согласно седьмому аспекту и устройство связи согласно восьмому аспекту.
КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ
[0058] Фиг. 1 представляет собой схематическое представление сценария ретрансляции от UE к UE (UE-UE) в соответствии с этой заявкой;
[0059] Фиг. 2 представляет собой схематическое представление стека протоколов пользовательской плоскости ретрансляции UE-UE на основе L2;
[0060] Фиг. 3 представляет собой блок-схему способа конфигурации связи в соответствии с этой заявкой;
[0061] Фиг. 4 представляет собой блок-схему способа связи в соответствии с этой заявкой;

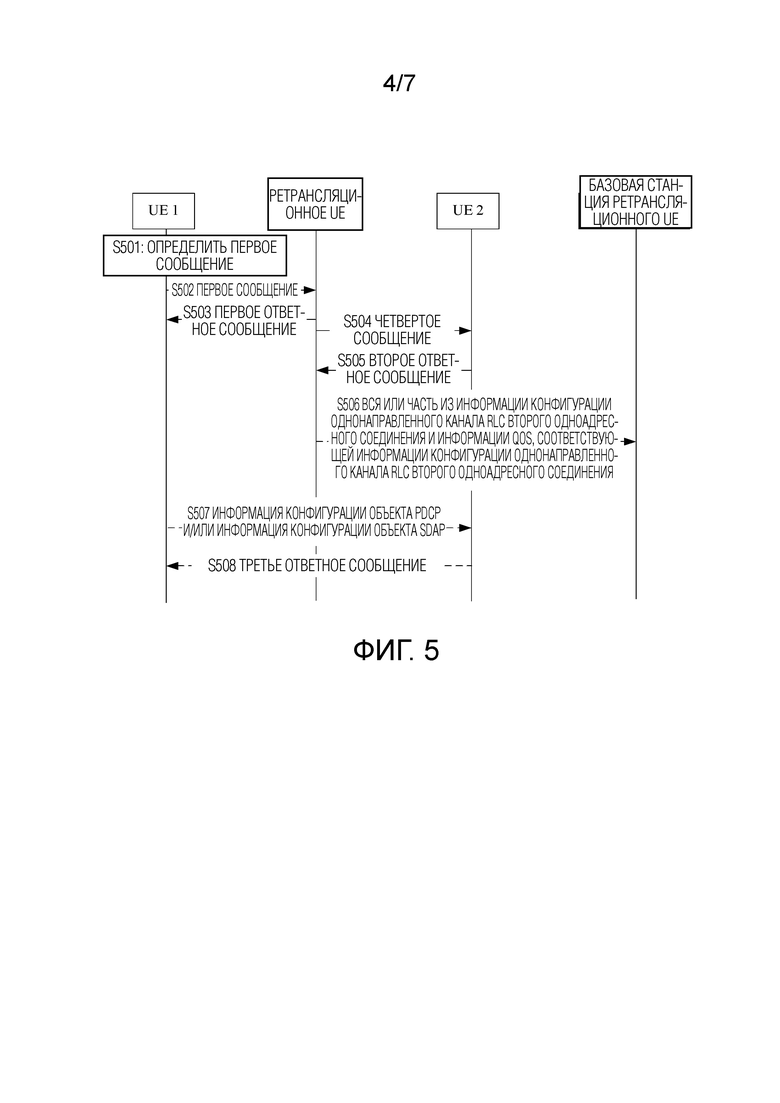

[0062] Фиг. 5 представляет собой блок-схему другого способа конфигурации связи в соответствии с этой заявкой;

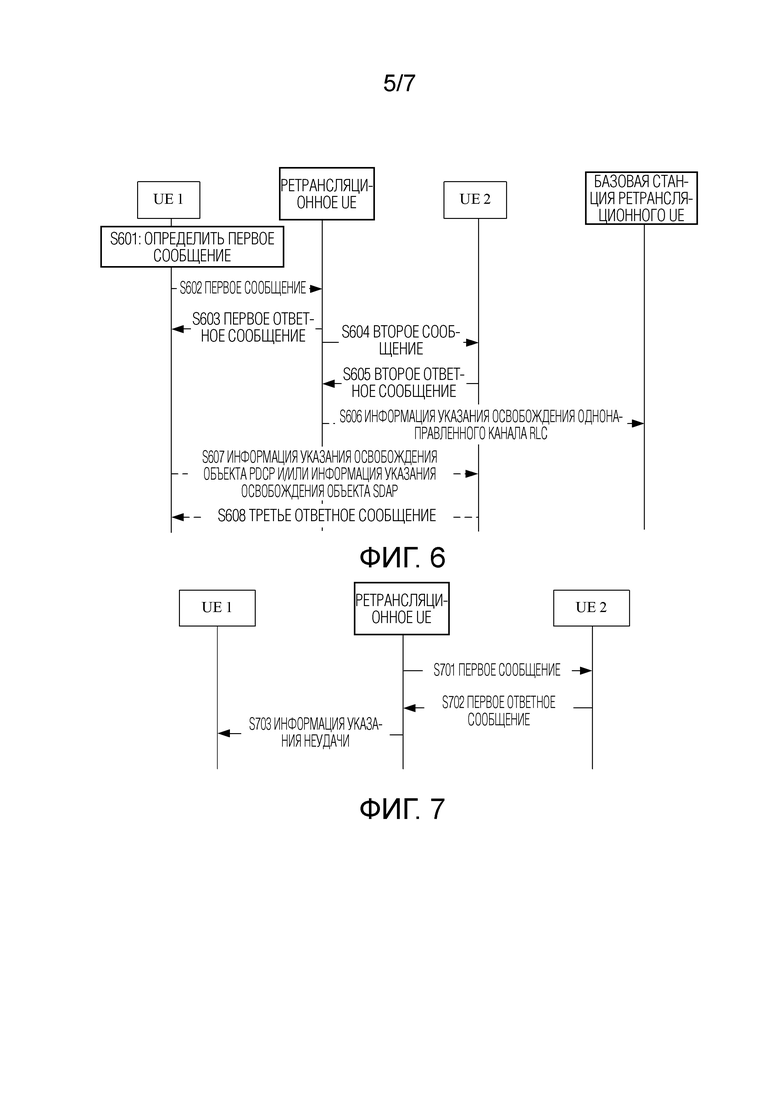

[0063] Фиг. 6 представляет собой блок-схему другого способа освобождения связи в соответствии с этой заявкой;
[0064] Фиг. 7 представляет собой блок-схему другого способа конфигурации связи в соответствии с этой заявкой;

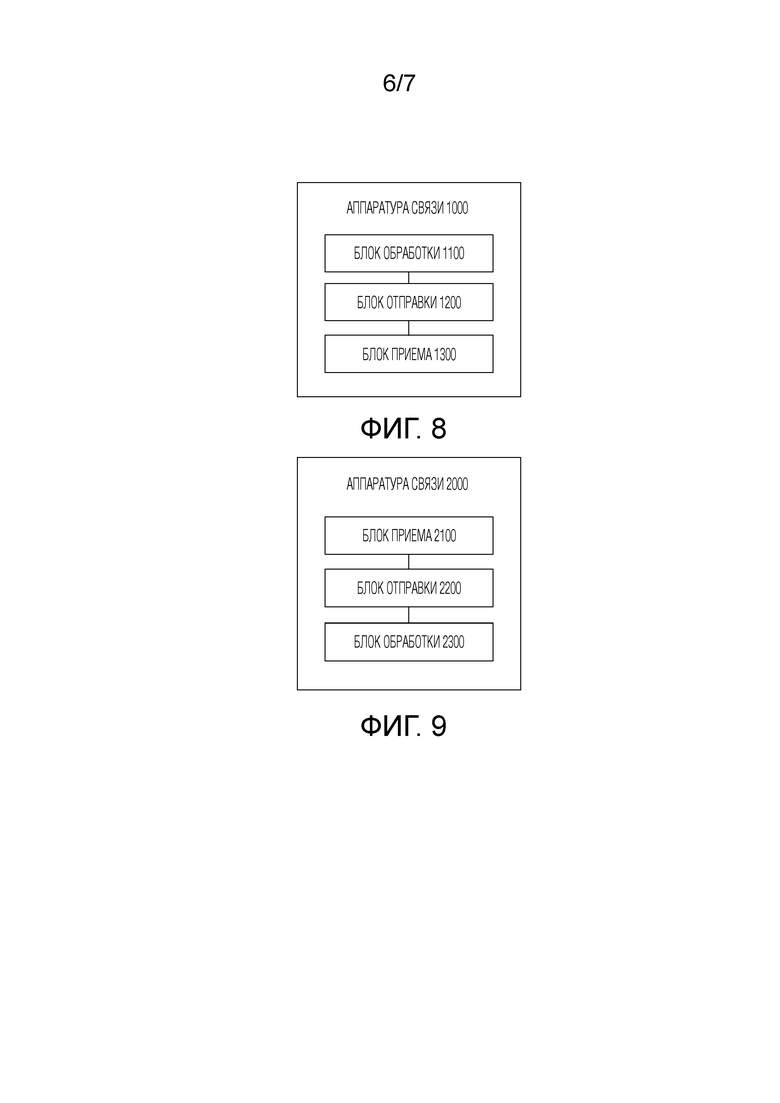

[0065] Фиг. 8 представляет собой схематическую блок-схему аппаратуры 1000 связи в соответствии с этой заявкой;
[0066] Фиг. 9 представляет собой схематическую блок-схему аппаратуры связи 2000 в соответствии с этой заявкой;

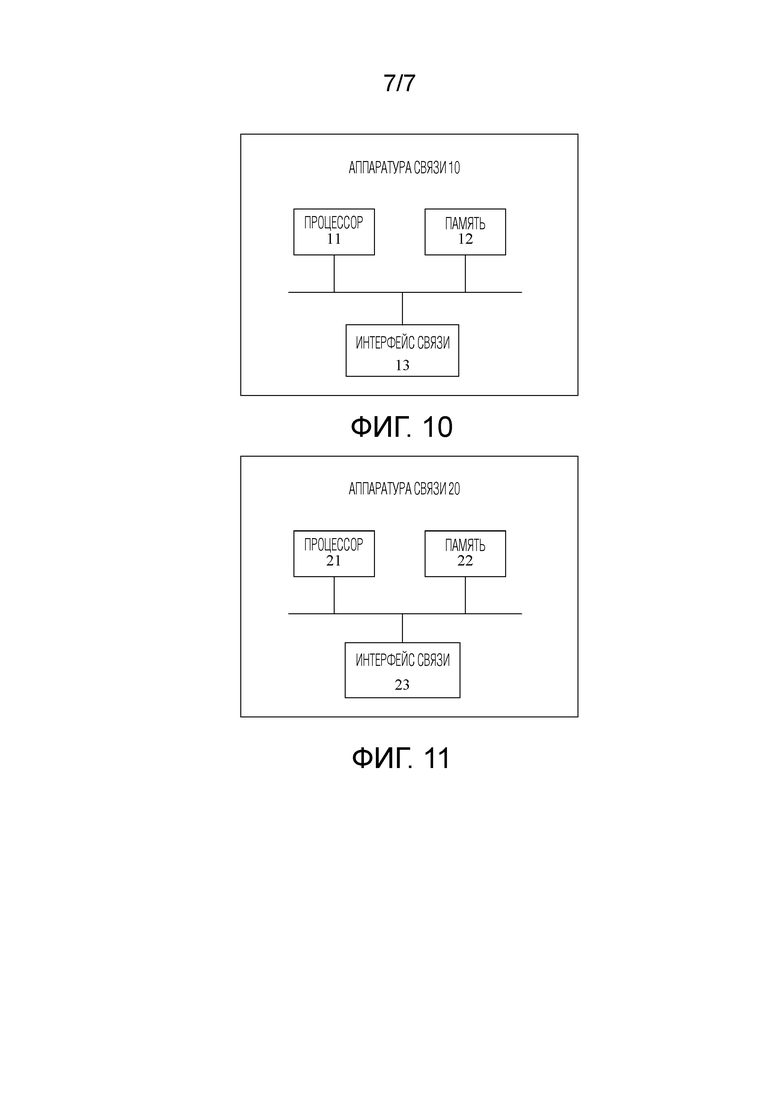

[0067] Фиг. 10 представляет собой схематическое представление структуры аппаратуры 10 связи в соответствии с этой заявкой; и
[0068] Фиг. 11 представляет собой схематическое представление структуры аппаратуры 20 связи в соответствии с этой заявкой.
Описание вариантов осуществления
[0069] Далее описаны технические решения настоящей заявки со ссылкой на прилагаемые чертежи.
[0070] Технические решения вариантов осуществления данной заявки могут быть применены к различным системам связи, таким как: глобальная система мобильной связи (global system of mobile communication, GSM), система множественного доступа с кодовым разделением каналов (code division multiple access, CDMA), система широкополосного множественного доступа с кодовым разделением каналов (wideband code division multiple access, WCDMA), система службы пакетной радиосвязи общего назначения (general packet radio service, GPRS), система долгосрочного развития (long term evolution, LTE), дуплексная система LTE с частотным разделением (frequency division duplex, FDD), система дуплекса с временным разделением LTE (time division duplex, TDD), универсальная система мобильной связи (universal mobile telecommunications system, UMTS), система связи всемирной совместимости для микроволнового доступа (worldwide interoperability for microwave access, WiMAX), система связи 5-го поколения (5th generation, 5G) или система нового радио (new radio, NR), еще одна будущая развитая система связи, система связи между транспортным средством и всем (vehicle-to-X, V2X), система долгосрочного эволюционного транспортного средства (long term evolution-vehicle, LTE-V), система интернета транспортных средств, система связи машинного типа (machine type communication, MTC), система интернета вещей (internet of things, IoT), система долгосрочной эволюции машины (long term evolution-machine, LTE-M), система машина-машина (machine to machine, M2M), где V2X может включать в себя транспортное средство - сеть (vehicle to network, V2N), транспортное средство - транспортное средство (vehicle to vehicle, V2V), транспортное средство - инфраструктура (vehicle to infrastructure, V2I), транспортное средство - пешеход (vehicle to pedestrian, V2P) и т.п.

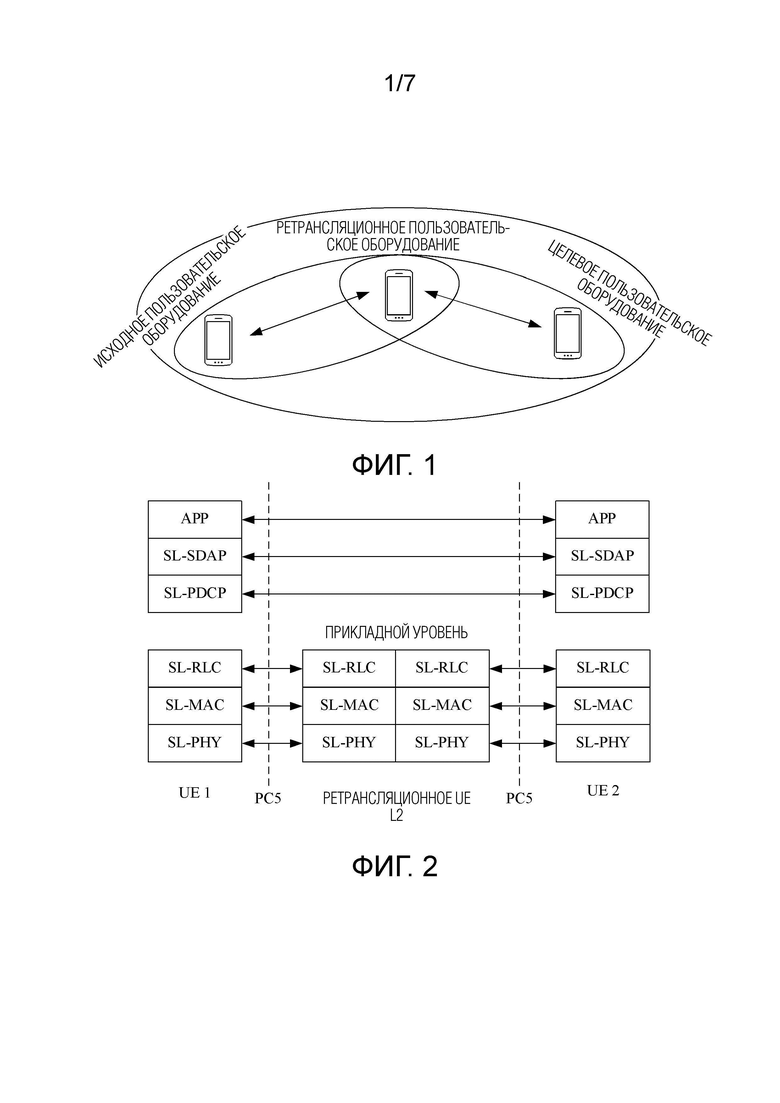

[0071] Фиг. 1 представляет собой схематическое представление сценария ретрансляции от UE к UE в соответствии с этой заявкой. Как показано на фиг. 1 сетевая архитектура включает в себя по меньшей мере три терминальных устройства. Следует понимать, что терминальное устройство в вариантах осуществления этой заявки также может упоминаться как пользовательское оборудование (user equipment, UE), мобильная станция (mobile station, MS), мобильный терминал (mobile terminal, МТ), терминал доступа, абонентское устройство, абонентская станция, мобильная станция, мобильная консоль, удаленная станция, удаленный терминал, мобильное устройство, пользовательский терминал, терминал, устройство беспроводной связи, пользовательский агент, пользовательское устройство или т.п.Сетевая архитектура включает в себя по меньшей мере одно исходное пользовательское оборудование (source UE), одно ретрансляционное пользовательское оборудование (relay UE) и одно целевое пользовательское оборудование (destination UE). Исходное UE также может упоминаться как отправляющее UE, а целевое UE также может упоминаться как принимающее UE. В данной заявке это конкретно не ограничено. Во время ретрансляционной связи U2U (конкретно, от UE к UE) исходное UE обменивается данными с целевым UE через одно или несколько ретрансляционных UE, а исходное UE и целевое UE могут передавать данные и сигнализацию через ретрансляционное UE. Этот сценарий может использоваться для улучшения покрытия прямого соединения (sidelink, SL) (например, когда сигнал покрытия между исходным UE и целевым UE плохой или исходное UE и целевое UE расположены вне зоны покрытия) или улучшения пропускной способности (например, когда ретрансляционное UE является устройством с большими функциональными возможностями). Исходное UE, ретрансляционное UE и целевое UE могут находиться в подключенном состоянии управления радиоресурсами (radio resource control, RRC), в состоянии ожидания RRC, в состоянии неактивного RRC или в состоянии вне зоны покрытия (Out of coverage, ООС). Одноадресная связь SL осуществляется между исходным UE и ретрансляционным UE, а также между ретрансляционным UE и целевым UE. В режиме одноадресной связи два UE должны сначала установить одноадресное соединение. После установления одноадресного соединения отправляющее UE (Tx UE) может отправлять одноадресные данные принимающему UE (Rx UE), и только Rx UE может принимать и синтаксически анализировать данные. ФИГ. 1 представляет собой просто упрощенную схему примера. Сценарий ретрансляции может дополнительно включать в себя другое сетевое устройство, не показанное на фиг. 1.
[0072] Терминальное устройство может быть устройством, например, портативным устройством или установленным на транспортном средстве устройством, имеющим функцию беспроводного соединения, которое предоставляет пользователю возможность подключения для передачи голоса/данных. В настоящее время некоторые примеры терминальных устройств следующие: мобильный телефон (mobile phone), планшетный компьютер, ноутбук, карманный компьютер, мобильное интернет-устройство (mobile internet device, MID), носимое устройство, устройство виртуальной реальности (virtual reality, VR), устройство дополненной реальности (augmented reality, AR), беспроводной терминал в промышленном управлении (industrial control), беспроводной терминал в самоуправлении (self-drive), беспроводной терминал в удаленной медицинской хирургии (remote medical surgery), беспроводной терминал в интеллектуальной сети (smart grid), беспроводной терминал в транспортной безопасности (transport security), беспроводной терминал в интеллектуальном городе (smart city), беспроводной терминал в интеллектуальном доме (smart дома), сотовый телефон, беспроводной телефон, телефон с протоколом инициации сеанса (session initiation protocol, SIP), беспроводная локальная станция (Wireless Local Loop, WLL), персональный цифровой помощник (Personal Digital Assistant, PDA), портативное устройство с функцией беспроводной связи, вычислительное устройство, другое устройство обработки данных, подключенное к беспроводному модему, устройство, устанавливаемое на транспортном средстве, носимое устройство, терминальное устройство в сети 5G, терминальное устройство в будущей развитой наземной мобильной сети общего пользования (public land mobile network, PLMN) и/или любое другое подходящее устройство для связи в системе беспроводной связи. Это не ограничивается вариантами осуществления настоящей заявки.
[0073] Носимое устройство также может называться носимым интеллектуальным устройством и является общим термином носимых устройств, которые разумно спроектированы и разработаны для повседневного ношения с использованием носимых технологий, например, очков, перчаток, часов, одежды и обуви. Носимое устройство представляет собой портативное устройство, которое можно носить непосредственно на теле или интегрировать в одежду или аксессуар пользователя. Носимое устройство представляет собой не только аппаратное устройство, но и реализует мощную функцию за счет поддержки программного обеспечения, обмена данными и взаимодействия с облаком. Обобщенные носимые интеллектуальные устройства включают в себя полнофункциональные и крупногабаритные устройства, которые могут выполнять полные или частичные функции независимо от смартфонов, например интеллектуальные часы или интеллектуальные очки, а также устройства, ориентированные только на один тип прикладных функций и нуждающиеся в работе с другими устройствами, такие как смартфоны, различные смарт-браслеты или смарт-украшения для отслеживания физических признаков.
[0074] Кроме того, в вариантах осуществления этой заявки терминальное устройство альтернативно может быть терминалом в системе Интернета вещей. Интернет вещей является важным компонентом в развитии будущих информационных технологий. Основной технической особенностью Интернета вещей является подключение объекта к сети с использованием коммуникационной технологии для реализации интеллектуальной сети взаимосвязи человека и машины и взаимосвязи между вещами.
[0075] Кроме того, в вариантах осуществления этой заявки терминальное устройство может альтернативно включать в себя датчик, такой как интеллектуальный принтер, детектор поездов или заправочная станция. Основные функции устройства на стороне терминала включают в себя сбор данных (часть терминальных устройств), прием управляющей информации и данных нисходящей линии связи, которые относятся к сетевому устройству, отправку электромагнитной волны и передачу данных восходящей линии связи на сетевое устройство.
[0076] Сетевое устройство в вариантах осуществления этой заявки может быть устройством, сконфигурированным для связи с терминальным устройством. Сетевым устройством может быть базовая станция (base transceiver station, BTS) в глобальной системе мобильной связи (global system for mobile communications, GSM) или система множественного доступа с кодовым разделением каналов (code division multiple access, CDMA), может быть узел-B (NodeB, NB) в системе широкополосного множественного доступа с кодовым разделением каналов (wideband code division multiple access, WCDMA) может быть усовершенствованным узлом-B (evolved NodeB, eNB или eNodeB) в системе LTE, может быть радиоконтроллером в сценарии облачной сети радиодоступа (cloud radio access network, CRAN) или может быть контроллером радиосети (radio network controller, RNC), контроллером базовой станции (base station controller, BSC), домашней базовой станцией (например, домашний развитый узел NodeB, или домашний узел NodeB, HNB), или блок основной полосы частот (baseband unit, BBU). В качестве альтернативы, сетевое устройство может быть ретрансляционной станцией, точкой доступа, устройством, устанавливаемым на транспортном средстве, носимым устройством, сетевым устройством в сети 5G, сетевым устройством в будущей развитой сети PLMN и т.п., может быть точкой доступа (access point, AP) в WLAN, узлом радиорелейной связи, узлом беспроводной транспортной сети, точкой передачи (transmission point, TP), точкой приема передачи (transmission reception point, TRP) и т.п., может быть gNB или точкой передачи (TRP или TP) в системе нового радио (new radio, NR), или одной или группой антенных панелей (в том числе множеством антенных панелей) базовой станции в системе 5G, или может быть сетевым узлом, который составляет gNB или точку передачи, например, блоком основной полосы частот (BBU) или распределенным блоком (distributed unit, DU). Это не ограничивается вариантами осуществления настоящей заявки.
[0077] В настоящее время реализации ретрансляции UE-UE, обсуждаемые в стандарте, включают в себя два метода: метод ретрансляции на основе L3 (уровень 3/уровень 3) и метод ретрансляции на основе L2 (уровень 2/уровень 2). В режиме ретрансляции на основе L3 данные пользовательской плоскости ретранслируются и пересылаются на уровне IP. Конкретно, ретрансляционному UE необходимо проанализировать пакет данных, отправленный исходным UE в целевое UE на уровень IP, и определить, на основе такой информации, как IP-адрес, направить пакет данных в целевое UE.
[0078] Фиг. 2 представляет собой схематическую диаграмму стека протоколов пользовательской плоскости ретрансляции UE-UE на основе L2. В методе ретрансляции на основе L2 данные пользовательской плоскости ретранслируются и пересылаются ниже уровня протокола конвергенции пакетных данных (packet data convergence protocol, PDCP). Ретрансляционное UE поддерживает ретрансляционный однонаправленный канал (bearer) управления радиолинией (radio link control, RLC), и ретранслирует и пересылает передачу данных SL между UE 1 (отправляющее UE) и UE 2 (принимающее UE).

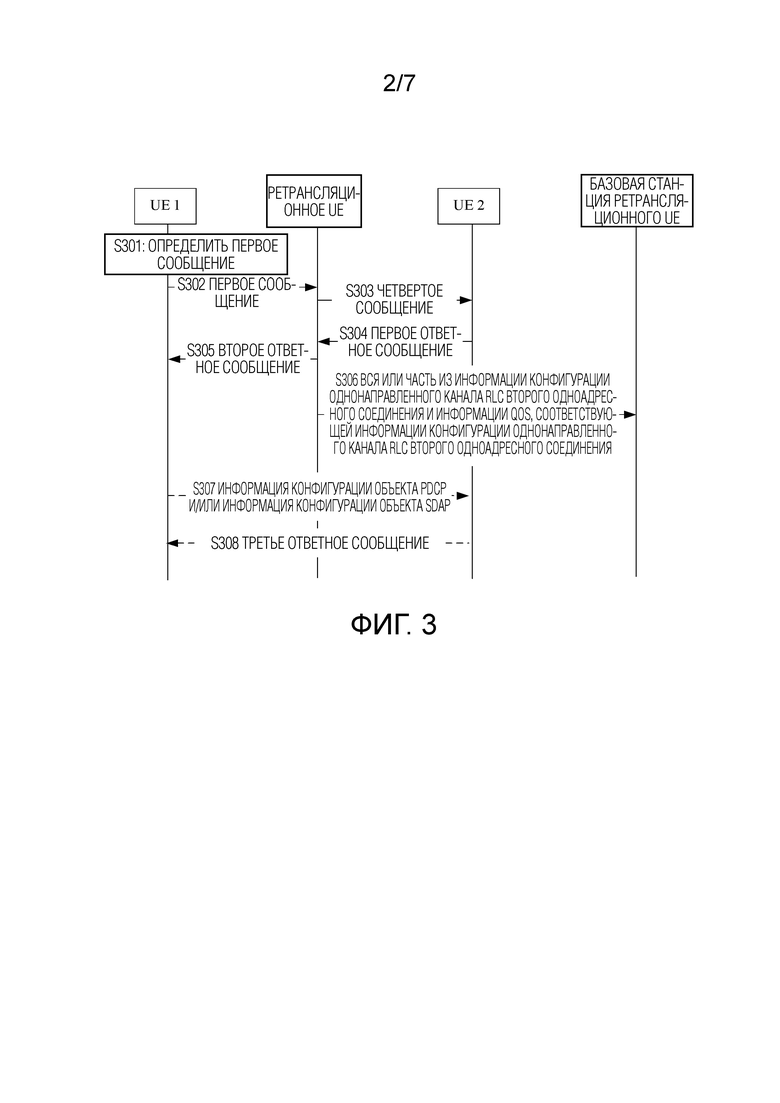

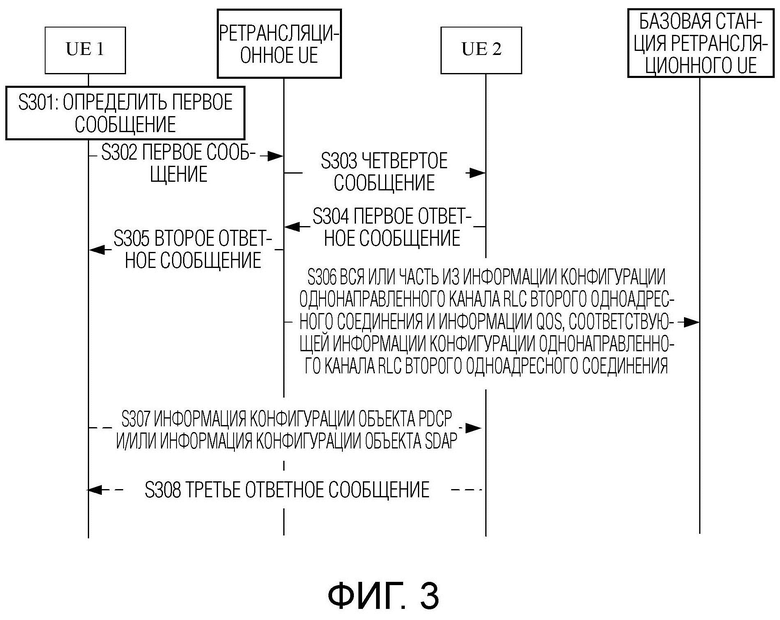

[0079] Фиг. 3 представляет собой блок-схему способа конфигурации связи в соответствии с этой заявкой.
[0080] Этап S301: UE 1 (а именно, пример первого терминального устройства) определяет первое сообщение.
[0081] Первое сообщение включает в себя первую информацию и вторую информацию, первая информация включает в себя информацию конфигурации однонаправленного канала RLC первого прямого соединения, вторая информация включает в себя информацию конфигурации однонаправленного канала RLC второго прямого соединения, первое прямое соединение является прямым соединением между первым терминальным устройством и третьим терминальным устройством, а второе прямое соединение представляет собой прямое соединение между третьим терминальным устройством и вторым терминальным устройством.
[0082] Можно понимать, что прямое соединение может быть прямым соединением для одноадресного соединения, может быть прямым соединением для многоадресного соединения или может быть прямым соединением для широковещательного соединения.
[0083] В качестве примера, но не ограничения, ниже для описания используется пример, в котором первое прямое соединение и второе прямое соединение являются прямыми соединениями одноадресных соединений. В частности, для описания используется пример, в котором информация конфигурации однонаправленного канала RLC первого прямого соединения представляет собой информацию конфигурации однонаправленного канала RLC первого одноадресного соединения, а информация конфигурации однонаправленного канала RLC второго прямого соединения представляет собой информацию конфигурации однонаправленного канала RLC второго одноадресного соединения. Дополнительно одноадресное соединение может быть соединением PC5-S или соединением PC5-RRC.
[0084] Необязательно, UE 1 может дополнительно определять информацию QoS (а именно, пример первой информации QoS), соответствующую конфигурации однонаправленного канала RLC второго одноадресного соединения. Необязательно, информация QoS может быть перенесена в первом сообщении или может быть отправлена с использованием другого сообщения. В данной заявке это конкретно не ограничено. Информация QoS может включать в себя один или несколько параметров, таких как идентификатор качества обслуживания 5G интерфейса PC5 PQI (PC5 5G QoS identifier, PC5 5QI), гарантированная скорость битового потока (частота следования битов) (guaranteed flow bit rate, GFBR), максимальная скорость битового потока (maximum flow bit rate, MFBR) и идентификатор потока качества обслуживания интерфейса PC5 (PC5 QoS flow identifier, PFI).
[0085] Необязательно, когда UE 1 находится в разных состояниях, определение первого сообщения может конкретно включать в себя следующее.
[0086] 1. UE 1 находится в состоянии RRC-соединения.
[0087] Метод 1: UE 1 сообщает сквозную информацию QoS, соответствующую UE 2 (а именно, пример второго терминального устройства) (где, необязательно, UE 1 может дополнительно сообщать информацию указания ретрансляции U2U и/или информацию о счетчике переходов ретрансляции U2U). Затем базовая станция UE 1 отправляет второе сообщение на UE 1. Второе сообщение включает в себя первую информацию и вторую информацию. Другими словами, второе сообщение включает в себя информацию конфигурации однонаправленного канала RLC первого одноадресного соединения и информацию конфигурации однонаправленного канала RLC второго одноадресного соединения.
[0088] Дополнительно базовая станция упомянутого UE 1 может дополнительно определить информацию QoS, ассоциированную с информацией конфигурации однонаправленного канала RLC второго одноадресного соединения, и отправить информацию QoS на UE 1.
[0089] Метод 2: UE 1 сообщает сквозную информацию QoS, соответствующую UE 2, базовая станция упомянутого UE 1 отправляет только информацию конфигурации однонаправленного канала RLC первого одноадресного соединения на UE 1, и UE 1 определяет информацию конфигурации однонаправленного канала RLC второго одноадресного соединения на основе информации конфигурации однонаправленного канала RLC первого одноадресного соединения и сквозной информации QoS между UE 1 и UE 2.
[0090] Необязательно, UE 1 может дополнительно определить, на основе информации конфигурации однонаправленного канала RLC первого одноадресного соединения и/или сквозной информации QoS, соответствующей информации конфигурации однонаправленного канала RLC, информацию о QoS, ассоциированную с информацией конфигурации однонаправленного канала RLC второго одноадресного соединения.
[0091] 2. UE 1 находится в состоянии не-RRC-соединения, например, UE 1 находится в состоянии ожидания RRC, в состоянии неактивного RRC или в состоянии OOC.
[0092] UE 1 определяет информацию конфигурации однонаправленного канала RLC второго одноадресного соединения на основе информации конфигурации однонаправленного канала RLC первого одноадресного соединения, полученной из широковещательного сообщения системы SIB, и/или предварительно сконфигурированной (pre-configured) информации (а именно, пример третьего сообщения) и сквозную информацию QoS, соответствующую информации конфигурации однонаправленного канала RLC.
[0093] Необязательно, UE 1 может дополнительно определить, на основе информации конфигурации однонаправленного канала RLC первого одноадресного соединения и/или сквозной информации QoS, соответствующей информации конфигурации однонаправленного канала RLC, информацию QoS, ассоциированную с информацией конфигурации однонаправленного канала RLC второго одноадресного соединения.
[0094] Информация конфигурации однонаправленного канала RLC включает в себя информацию конфигурации RLC и информацию конфигурации логического канала (logical channel, LCH) и может быть разделена на три части: параметр, относящийся только к отправке, параметр, относящийся как к отправке, так и к приему, и параметр, относящийся только к приему.
[0095] 1. Параметр, относящийся только к отправке (в том числе один или несколько из следующих параметров):
информация конфигурации RLC, которая включает в себя: длину T-PollRetransmit таймера для управления повторной передачей опроса, параметры pollPDU и pollByte для управления инициированием опроса и максимально допустимое количество повторных передач автоматического запроса на повторение (automatic Repeat Request, ARQ) в режиме RLC AM; и
информация конфигурации LCH, которая включает в себя: приоритет LCH, параметр (например, приоритет логического канала, приоритетную битовую скорость (prioritized bit rate, PBR), длительность размера сегмента токена (bucket size duration, BSD) и указание, указывающее, разрешать ли использование сконфигурированного типа1 разрешения), относящееся к управлению выполнением приоритета логического канала (logical channel priority, LCP), задействовать ли гибридный автоматический запрос на повторение (hybrid automatic repeat request, HARQ), обратную связь, запрос планирования (scheduling request, SR) ресурса, ассоциированного с LCH, группу логических каналов (logical channel group, LCG), которой принадлежит LCH, и т.п.
[0096] 2. Параметр, относящийся как к отправке, так и к приему (в том числе один или несколько из следующих параметров):
информация конфигурации RLC, которая включает в себя режим RLC и длину серийного номера RLC (serial number, SN); и
информация конфигурации LCH, которая включает в себя идентификатор логического канала (LCID).
[0097] Следует понимать, что параметр, относящийся только к приему, обычно определяется принимающим UE, и в современной технологии и в этой заявке UE не требуется обмениваться этими параметрами.
[0098] Можно понять, что информация конфигурации однонаправленного канала RLC первого одноадресного соединения относится к параметру конфигурации, который относится как к отправке, так и к приему, и который находится в однонаправленном канале RLC, то есть включает в себя параметр конфигурации в 1 в информации конфигурации однонаправленного канала RLC. Информация конфигурации однонаправленного канала RLC второго одноадресного соединения относится к параметру конфигурации, относящемуся как к отправке, так и к приему, и параметру конфигурации, относящемуся только к отправке, которые находятся в однонаправленном канале RLC, то есть включает в себя параметры конфигурации в 1 и 2 в информации конфигурации однонаправленного канала RLC.
[0099] Необязательно, параметр конфигурации, относящийся как к отправке, так и к приему и содержащийся в информации конфигурации однонаправленного канала RLC первого одноадресного соединения, одинаков с параметром конфигурации, относящимся как к отправке, так и к приему, и который находится в информации конфигурации однонаправленного канала RLC второго одноадресного соединения.
[00100] Необязательно, когда параметры конфигурации, относящиеся как к отправке, так и к приему, в информации конфигурации однонаправленного канала RLC первого одноадресного соединения и второго одноадресного соединения одинаковы, базовая станция упомянутого UE 1 может отправить только одну копию параметра конфигурации, относящегося как к отправке, так и к приему, на UE 1. Аналогично, UE 1 также может отправить только одну копию параметра конфигурации ретрансляционному UE на этапе S302, описанном ниже.
[00101] Этап S302: UE 1 отправляет первое сообщение на ретрансляционное UE (а именно, пример третьего терминального устройства).
[00102] Необязательно, UE 1 может отправить первое сообщение, используя сообщение RRCReconfigurationSidelink.
[00103] Необязательно, UE 1 дополнительно отправляет на ретрансляционное UE информацию QoS, соответствующую информации конфигурации однонаправленного канала RLC второго одноадресного соединения.
[00104] Этап S303: Ретрансляционное UE отправляет четвертое сообщение на UE 2.
[00105] Четвертое сообщение включает в себя третью информацию, и третья информация представляет собой всю или часть второй информации.
[00106] Необязательно, поскольку UE 2 должно принимать только параметр, который относится как к отправке, так и к приему и который находится в информации конфигурации однонаправленного канала RLC второго одноадресного соединения, ретрансляционное UE может отправить на UE 2 параметр, который относится как к отправке, так и к приему, и который находится в информации конфигурации однонаправленного канала RLC второго одноадресного соединения, и не требует отправки параметра, который связан только с отправкой и который находится в информации конфигурации однонаправленного канала RLC второго одноадресного соединения.
[00107] Например, ретрансляционное UE может отправить четвертое сообщение, используя сообщение RRCReconfigurationSidelink.
[00108] Необязательно ретрансляционное UE дополнительно отправляет на UE 2 информацию QoS, соответствующую информации конфигурации однонаправленного канала RLC второго одноадресного соединения.
[00109] Можно понять, что для ретрансляционного UE после приема первого сообщения, отправленного UE 1, ретрансляционное UE инициирует отправку информации конфигурации однонаправленного канала RLC второго одноадресного соединения на UE 2.
[00110] Этап S304: UE 2 отправляет второе ответное сообщение ретрансляционному UE.
[00111] Следует понимать, что второе ответное сообщение является ответом UE 2 на состояние применения информации конфигурации однонаправленного канала RLC второго одноадресного соединения, включенной в четвертое сообщение.
[00112] Необязательно, второе ответное сообщение указывает, что UE 2 успешно соответствует информации конфигурации однонаправленного канала RLC второго одноадресного соединения. Например, вторым ответным сообщением может быть сообщение RRCReconfigurationCompleteSidelink.
[00113] Следует понимать, что в этой заявке то, что UE успешно применяет информацию конфигурации однонаправленного канала RLC, также может быть представлено как то, что UE успешно соответствует информации конфигурации однонаправленного канала RLC, и то, что UE не может применить информацию конфигурации однонаправленного канала RLC, может быть представлено как то, что UE не может соответствовать информации конфигурации однонаправленного канала RLC. Оба описания взаимозаменяемы. В данной заявке это конкретно не ограничено.
[00114] Необязательно, второе ответное сообщение указывает, что информация конфигурации однонаправленного канала RLC второго одноадресного соединения не может быть сконфигурирована, то есть UE 2 не может соответствовать параметру, который относится как к отправке, так и к приему и который находится в информации конфигурации однонаправленного канала RLC второго одноадресного соединения, то есть не может соответствовать соответствующей конфигурации. Например, вторым ответным сообщением может быть сообщение RRCReconfigurationFailureSidelink.
[00115] Этап S305: Ретрансляционное UE отправляет первое ответное сообщение на UE 1.
[00116] Следует понимать, что первое ответное сообщение является ответом на состояние применения информации конфигурации однонаправленного канала RLC первого одноадресного соединения и информации конфигурации однонаправленного канала RLC второго одноадресного соединения.
[00117] Необязательно, первое ответное сообщение указывает, что информация конфигурации однонаправленного канала RLC первого одноадресного соединения и информация конфигурации однонаправленного канала RLC второго одноадресного соединения успешно сконфигурированы. Например, первым ответным сообщением может быть сообщение RRCReconfigurationCompleteSidelink.
[00118] Необязательно, первое ответное сообщение может альтернативно быть сообщением RRCReconfigurationFailureSidelink и указывать, что конфигурация всей или части информации конфигурации однонаправленного канала RLC первого одноадресного соединения и информации конфигурации однонаправленного канала RLC второго одноадресного соединения не удалась. Например, первым ответным сообщением может быть сообщение RRCReconfigurationFailureSidelink.
[00119] Следует понимать, что в этом варианте осуществления, когда вторым ответным сообщением является сообщение RRCReconfigurationFailureSidelink, первым ответным сообщением определенно является сообщение RRCReconfigurationFailureSidelink. Также можно понимать, что первое ответное сообщение может быть сообщением RRCReconfigurationCompleteSidelink, только когда вторым ответным сообщением является сообщение RRCReconfigurationCompleteSidelink.
[00120] Необязательно, когда первым ответным сообщением является сообщение RRCReconfigurationFailureSidelink, первое ответное сообщение может дополнительно конкретно указывать причину неудачи. Например, первое ответное сообщение дополнительно включает в себя информацию указания. Информация указания может указывать на то, что ретрансляционное UE не может завершить конфигурацию параметра конфигурации, который относится как к отправке, так и к приему и который находится в информации конфигурации однонаправленного канала RLC первого одноадресного соединения (то есть ретрансляционное UE, как Rx UE, терпит неудачу в конфигурации) и/или указывать, что ретрансляционное UE не может завершить конфигурацию параметра конфигурации, который относится только к отправке и который находится в информации конфигурации однонаправленного канала RLC второго одноадресного соединения (то есть ретрансляционное UE, как Tx UE, терпит неудачу в конфигурации), и/или указать, что ретрансляционное UE не может завершить конфигурацию параметра конфигурации, который относится как к отправке, так и к приему и который содержится в информации конфигурации однонаправленного канала RLC второго одноадресного соединения (то есть ретрансляционное UE, как Tx UE, терпит неудачу в конфигурации), и/или указывают, что UE 2 не может завершить конфигурацию параметра конфигурации, который относится как к отправке, так и к приему и который содержится в информации конфигурации однонаправленного канала RLC второго одноадресного соединения (которое то есть UE 2, как Rx UE, терпит неудачу в конфигурации).
[00121] Необязательно, когда ретрансляционное UE находится в состоянии RRC-соединения, выполняется этап S306. В частности, ретрансляционное UE сообщает базовой станции ретрансляционного UE всю или часть из информации конфигурации однонаправленного канала RLC второго одноадресного соединения и информации QoS, соответствующей информации конфигурации однонаправленного канала RLC второго одноадресного соединения.
[00122] Следует отметить, что этап S306 может выполняться после того, как второе ответное сообщение на этапе S304 указывает на успех, и между этапами S306 и S305 нет временной последовательности.
[00123] Необязательно, ретрансляционное UE может сообщать LCID информации конфигурации однонаправленного канала RLC второго одноадресного соединения (или индекс информации конфигурации однонаправленного канала RLC второго одноадресного соединения) и информацию QoS, соответствующую LCID, то есть сообщать идентификатор /индекс и информацию QoS, соответствующую идентификатору/индексу.
[00124] Необязательно, базовая станция ретрансляционного UE отвечает на информацию, отправленную на этапе S306. Базовая станция ретрансляционного UE может конфигурировать для ретрансляционного UE путем получения всей или части информации конфигурации из информации конфигурации однонаправленного канала RLC второго одноадресного соединения и информации QoS, соответствующей информации конфигурации однонаправленного канала RLC второго одноадресного соединения, ресурс SR, ассоциированный с LCH, и/или соответствие между LCH и LCG. В частности, базовая станция ретрансляционного UE конфигурирует, для ретрансляционного UE, LCID (или индекс информации конфигурации однонаправленного канала RLC) и информацию о ресурсах SR и/или информацию LCG, соответствующую LCID, то есть конфигурирует идентификатор/индекс и информацию о ресурсах SR и/или информацию LCG, соответствующую идентификатору/индексу. Другими словами, базовая станция ретрансляционного UE может выделять ресурс передачи по прямому соединению ретрансляционному UE путем получения информации конфигурации однонаправленного канала RLC второго одноадресного соединения, чтобы гарантировать качество связи для связи по прямому соединению. Можно понять, что информация о ресурсах SR может быть идентификатором SR, а информация LCG может быть идентификатором LCG.
[00125] Необязательно, на этапе S307, UE 1 отправляет информацию конфигурации объекта PDCP и/или информацию конфигурации объекта SDAP на UE 2.
[00126] Следует отметить, что выполнение этапа S307 является независимым, и нет временной последовательности для выполнения. Например, этап S307 может выполняться перед этапом S302.
[00127] Необязательно, на этапе S308, UE 2 отправляет третье ответное сообщение на UE 1.
[00128] Следует понимать, что третье ответное сообщение является ответным сообщением UE 2 для этапа S307. Например, третьим ответным сообщением может быть сообщение RRCReconfigurationCompleteSidelink, или третьим ответным сообщением может быть сообщение RRCReconfigurationFailureSidelink.
[00129] В вышеупомянутом техническом решении UE 1 определяет информацию конфигурации однонаправленного канала RLC первого одноадресного соединения и информацию конфигурации однонаправленного канала RLC второго одноадресного соединения, а также информацию конфигурации однонаправленного канала RLC и ответные сообщения, указывающие, что информация конфигурации однонаправленного канала RLC успешно применяется или не применяется успешно, обменивается между UE 1 и ретрансляционным UE и между ретрансляционным UE и UE 2 для обеспечения сквозного требования QoS связи между UE 1 и UE 2 через ретрансляционное UE, и улучшается качество связи ретранслятора U2U.
[00130] Предшествующий вариант осуществления представляет собой процесс установления однонаправленного канала RLC. Далее в этой заявке подробно описывается процесс освобождения однонаправленного канала RLC.

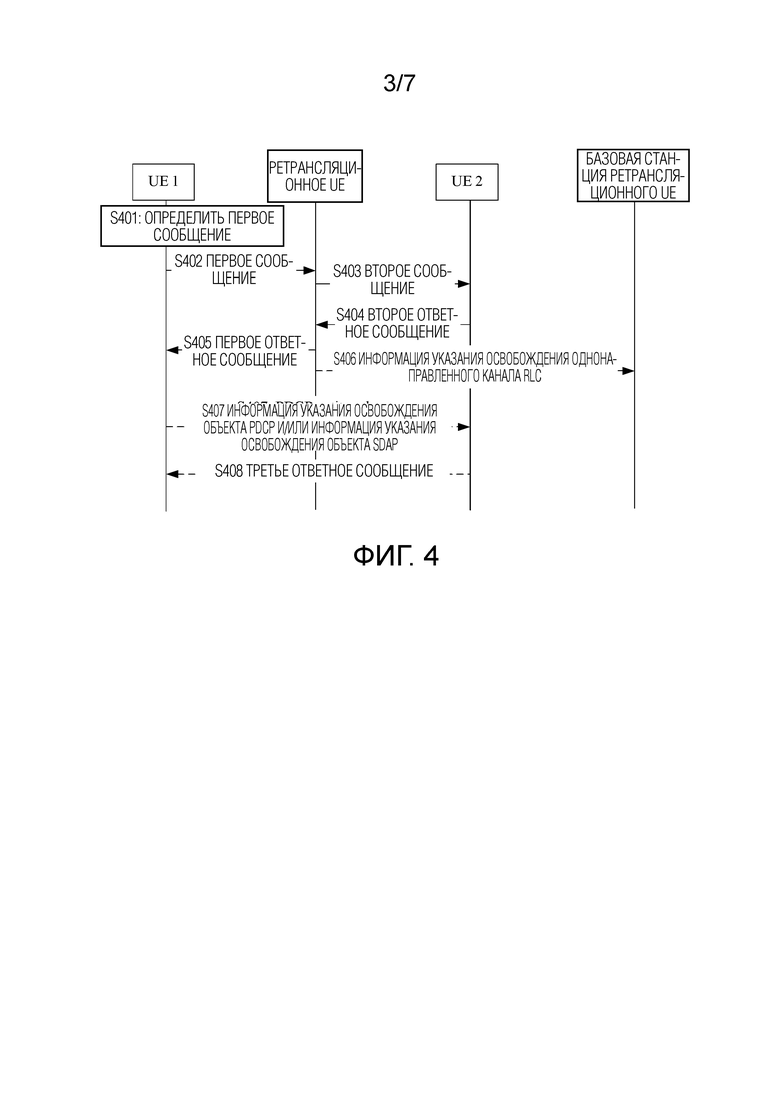

[00131] Фиг. 4 представляет собой блок-схему способа освобождения однонаправленного канала согласно этой заявке.
[00132] Этап S401: UE 1 (а именно, пример первого терминального устройства) определяет первое сообщение.
[00133] Первое сообщение включает в себя первую информацию и/или вторую информацию, первая информация включает в себя информацию об освобождении однонаправленного канала RLC первого прямого соединения, вторая информация включает в себя информацию об освобождении однонаправленного канала RLC второго прямого соединения, первое прямое соединение является прямым соединением между первым терминальным устройством и третьим терминальным устройством, а второе прямое соединение представляет собой прямое соединение между третьим терминальным устройством и вторым терминальным устройством.
[00134] Необязательно, информация об освобождении однонаправленного канала RLC может указываться с использованием индекса конфигурации или LCID, соответствующего однонаправленному каналу RLC. В данной заявке это конкретно не ограничено.
[00135] Можно понимать, что прямое соединение может быть прямым соединением для одноадресного соединения, может быть прямым соединением для многоадресного соединения или может быть прямым соединением для широковещательного соединения.
[00136] В качестве примера, но не ограничения, ниже для описания используется пример, в котором первое прямое соединение и второе прямое соединение являются прямыми соединениями одноадресных соединений. В частности, для описания используется пример, в котором информация об освобождении однонаправленного канала RLC первого прямого соединения представляет собой информацию об освобождении однонаправленного канала RLC первого одноадресного соединения, а информация об освобождении однонаправленного канала RLC второго прямого соединения представляет собой информацию об освобождении однонаправленного канала RLC второго одноадресного соединения. Дополнительно одноадресное соединение может быть соединением PC5-S или соединением PC5-RRC.
[00137] Этап S402: UE 1 отправляет первое сообщение ретрансляционному UE (а именно, пример третьего терминального устройства).
[00138] Дополнительно UE 1 может отправить первое сообщение, используя сообщение RRCReconfigurationSidelink.
[00139] Необязательно, первое сообщение может включать в себя индекс конфигурации или LCID, соответствующий однонаправленному каналу RLC первого одноадресного соединения и/или однонаправленному каналу RLC второго одноадресного соединения.
[00140] Следует отметить, что, когда первое сообщение на этапе S401 включает в себя только первую информацию, ретрансляционное UE определяет второе сообщение на основе первой информации, и второе сообщение включает в себя информацию об освобождении однонаправленного канала RLC второго одноадресного соединения. Другими словами, когда необходимо освободить однонаправленный канал RLC первого одноадресного соединения, чтобы гарантировать согласованность состояний связи двух одноадресных соединений, также необходимо освободить однонаправленный канал RLC, соответствующий второму одноадресному соединению.
[00141] Этап S403: Ретрансляционное UE отправляет второе сообщение на UE 2 (а именно, пример второго терминального устройства).
[00142] Необязательно, второе сообщение может включать в себя индекс конфигурации или LCID, соответствующий однонаправленному каналу RLC второго одноадресного соединения.
[00143] Необязательно ретрансляционное UE может отправить второе сообщение с использованием сообщения RRCReconfigurationSidelink.
[00144] Этап S404: UE 2 отправляет второе ответное сообщение ретрансляционному UE.
[00145] Следует понимать, что второе ответное сообщение является ответом упомянутого UE 2 на информацию об освобождении однонаправленного канала RLC второго одноадресного соединения во втором сообщении.
[00146] Необязательно, второе ответное сообщение указывает, что UE 2 успешно освобождает однонаправленный канал RLC второго одноадресного соединения. Например, вторым ответным сообщением может быть сообщение RRCReconfigurationCompleteSidelink.
[00147] Необязательно, второе ответное сообщение указывает, что UE 2 не может сконфигурировать информацию конфигурации однонаправленного канала RLC второго одноадресного соединения, то есть UE 2, как Rx UE, не может освободить однонаправленный канал RLC второго одноадресного соединения. Например, вторым ответным сообщением может быть сообщение RRCReconfigurationFailureSidelink.
[00148] Этап S405: Ретрансляционное UE отправляет первое ответное сообщение на UE 1.
[00149] Следует понимать, что первое ответное сообщение является ответом ретрансляционного UE на информацию об освобождении однонаправленного канала RLC первого одноадресного соединения и информацию об освобождении однонаправленного канала RLC второго одноадресного соединения.
[00150] Необязательно, первое ответное сообщение указывает, что однонаправленный канал RLC первого одноадресного соединения и однонаправленный канал RLC второго одноадресного соединения успешно освобождены. Например, вторым ответным сообщением может быть сообщение RRCReconfigurationCompleteSidelink.
[00151] Необязательно, первое ответное сообщение указывает, что весь или часть однонаправленного канала RLC первого одноадресного соединения и однонаправленного канала RLC второго одноадресного соединения не могут быть освобождены. Например, вторым ответным сообщением может быть сообщение RRCReconfigurationFailureSidelink.
[00152] Следует понимать, что в этом варианте осуществления, когда вторым ответным сообщением является сообщение RRCReconfigurationFailureSidelink, первым ответным сообщением определенно является сообщение RRCReconfigurationFailureSidelink. Также можно понимать, что первое ответное сообщение может быть сообщением RRCReconfigurationCompleteSidelink, только когда вторым ответным сообщением является сообщение RRCReconfigurationCompleteSidelink.
[00153] Необязательно, когда первым ответным сообщением является сообщение RRCReconfigurationFailureSidelink, первое ответное сообщение может дополнительно конкретно указывать причину неудачи освобождения. Например, первое ответное сообщение дополнительно включает в себя информацию указания. Информация указания может указывать, что ретрансляционное UE не может освободить однонаправленный канал RLC первого одноадресного соединения (то есть ретрансляционное UE, как Rx UE, не может освободить однонаправленный канал RLC первого одноадресного соединения), и/или указывать, что ретрансляционное UE не может освободить однонаправленный канал RLC второго одноадресного соединения (то есть ретрансляционное UE, как Tx UE, не может освободить однонаправленный канал RLC второго одноадресного соединения) и/или указывает, что UE 2 не может освободить однонаправленный канал RLC второго одноадресного соединения (то есть UE 2, как Rx UE, не может освободить однонаправленный канал RLC второго одноадресного соединения).
[00154] Необязательно, когда ретрансляционное UE находится в состоянии RRC-соединения, выполняется этап S406. Конкретно, ретрансляционное UE сообщает базовой станции ретрансляционного UE информацию указания освобождения однонаправленного канала RLC второго одноадресного соединения.
[00155] Следует отметить, что этап S406 может выполняться только после этапа S404, и между этапом S406 и этапом S405 нет временной последовательности.
[00156] Дополнительно ретрансляционное UE может сообщать базовой станции ретрансляционного UE некоторый LCID освобожденного однонаправленного канала RLC второго одноадресного соединения или индекс информации конфигурации освобожденного однонаправленного канала RLC второго одноадресного соединения, то есть сообщать идентификатор или индекс.
[00157] Необязательно базовая станция ретрансляционного UE обновляет для ретрансляционного UE ресурс SR, ассоциированный с LCH, и/или соответствие между LCH и LCG. В частности, базовая станция ретрансляционного UE обновляет, для ретрансляционного UE, LCID (или индекс информации конфигурации однонаправленного канала RLC) и информацию о ресурсах SR и/или информацию LCG, соответствующую LCID, то есть обновляет идентификатор/индекс и информацию о ресурсах SR и/или информацию LCG, соответствующую идентификатору/индексу.
[00158] Необязательно выполняется Этап S407. В частности, UE 1 отправляет информацию об освобождении объекта PDCP и/или информацию об освобождении объекта SDAP в UE 2.
[00159] Следует отметить, что для выполнения этапа S407 нет временной последовательности. Например, этап S407 может выполняться перед этапом S401.
[00160] Необязательно выполняется этап S408. Конкретно, UE 2 отправляет третье ответное сообщение на UE 1.
[00161] Следует понимать, что сообщение является ответным сообщением для этапа S407. Например, третьим ответным сообщением может быть сообщение RRCReconfigurationCompleteSidelink, или третьим ответным сообщением может быть сообщение RRCReconfigurationFailureSidelink.
[00162] Со ссылкой на фиг. 5, эта заявка предоставляет другой способ конфигурации связи. Его основная логика аналогична логике варианта осуществления, соответствующего фиг. 3. Отличие заключается в том, что обмен информацией конфигурации однонаправленного канала RLC первого одноадресного соединения завершается до обмена информацией конфигурации однонаправленного канала RLC второго одноадресного соединения. Другими словами, ретрансляционное UE может отправить ответное сообщение на UE 1, не дожидаясь приема ответного сообщения от UE 2. Далее подробно описывается этот способ.
[00163] Фиг. 5 представляет собой блок-схему другого способа конфигурации связи в соответствии с этой заявкой.
[00164] Этап S501: UE 1 определяет первое сообщение.
[00165] Этап S502: UE 1 отправляет первое сообщение ретрансляционному UE.
[00166] Для этапа S501 и этапа S502 обратитесь к конкретным описаниям этапа S301 и этапа S302 на фиг. 3. Подробности здесь повторно не приводятся.
[00167] Этап S503: Ретрансляционное UE отправляет первое ответное сообщение на UE 1.
[00168] Следует понимать, что первое ответное сообщение является ответом ретрансляционного UE на состояние применения информации конфигурации однонаправленного канала RLC, относящейся к ретрансляционному UE, в первом сообщении.
[00169] Необязательно, первое ответное сообщение указывает, что параметр информации конфигурации однонаправленного канала RLC, относящейся к ретрансляционному UE в первом сообщении, успешно сконфигурирован. Например, вторым ответным сообщением может быть сообщение RRCReconfigurationCompleteSidelink.
[00170] Следует отметить, что ретрансляционное UE отправляет сообщение RRCReconfigurationCompleteSidelink на UE 1 только тогда, когда ретрансляционное UE может завершить конфигурацию параметра, который относится только к отправке и который содержится в информации конфигурации однонаправленного канала RLC второго одноадресного соединения, когда ретрансляционное UE может завершить конфигурацию параметра, который относится как к отправке, так и к приему и который находится в информации конфигурации однонаправленного канала RLC второго одноадресного соединения, и когда ретрансляционное UE может завершить конфигурацию параметра, который относится только к отправке и приему информации конфигурации однонаправленного канала RLC первого одноадресного соединения.
[00171] Необязательно, первое ответное сообщение указывает, что все или некоторые параметры информации конфигурации однонаправленного канала RLC, относящейся к ретрансляционному UE в первом сообщении, не могут быть сконфигурированы. Например, вторым ответным сообщением может быть сообщение RRCReconfigurationFailureSidelink.
[00172] Необязательно, когда первым ответным сообщением является сообщение RRCReconfigurationFailureSidelink, ответное сообщение может дополнительно конкретно указывать причину неудачи. Например, ответное сообщение дополнительно включает в себя информацию указания. Информация указания может указывать на то, что ретрансляционное UE не может завершить конфигурацию информации конфигурации однонаправленного канала RLC первого одноадресного соединения (то есть ретрансляционное UE, как Rx UE, терпит неудачу при конфигурации), и/или указывать, что ретрансляционное UE не может завершить конфигурацию параметра, который относится только к отправке и который содержится в информации конфигурации однонаправленного канала RLC второго одноадресного соединения (то есть ретрансляционное UE, как Tx UE, терпит неудачу при конфигурации), и/или указывает, что ретрансляционное UE не может завершить конфигурацию параметра, который относится только к отправке и который находится в информации конфигурации однонаправленного канала RLC второго одноадресного соединения (то есть ретрансляционное UE, как Tx UE, терпит неудачу при конфигурации).
[00173] Этап S504: Ретрансляционное UE отправляет четвертое сообщение на UE 2.
[00174] Четвертое сообщение включает в себя третью информацию, и третья информация представляет собой всю или часть второй информации.
[00175] Необязательно, поскольку UE 2 должно принимать только параметр, который относится как к отправке, так и к приему и который находится в информации конфигурации однонаправленного канала RLC второго одноадресного соединения, ретрансляционное UE может отправить на UE 2 параметр, который относится как к отправке, так и к приему, и который находится в информации конфигурации однонаправленного канала RLC второго одноадресного соединения, и не требует отправки параметра, который связан только с отправкой и который находится в информации конфигурации однонаправленного канала RLC второго одноадресного соединения.
[00176] Например, ретрансляционное UE может отправить четвертое сообщение, используя сообщение RRCReconfigurationSidelink.
[00177] Следует отметить, что ретрансляционное UE инициируется для отправки информации конфигурации однонаправленного канала RLC второго одноадресного соединения на UE 2 только тогда, когда первое ответное сообщение на этапе S503 указывает, что параметр информации конфигурации однонаправленного канала RLC, относящийся к ретрансляционному UE в первом сообщении, успешно сконфигурирован.
[00178] Необязательно, ретрансляционное UE дополнительно отправляет на UE 2 информацию QoS, соответствующую информации конфигурации однонаправленного канала RLC второго одноадресного соединения.
[00179] Этап S505: UE 2 отправляет второе ответное сообщение ретрансляционному UE.
[00180] Следует понимать, что второе ответное сообщение является ответом UE 2 на состояние применения информации конфигурации однонаправленного канала RLC второго одноадресного соединения, включенной в четвертое сообщение.
[00181] Необязательно, второе ответное сообщение указывает, что UE 2 успешно соответствует информации конфигурации однонаправленного канала RLC второго одноадресного соединения. Например, вторым ответным сообщением может быть сообщение RRCReconfigurationCompleteSidelink.
[00182] Необязательно, второе ответное сообщение указывает, что информацию конфигурации однонаправленного канала RLC второго одноадресного соединения не удалось сконфигурировать, то есть UE 2, как Rx UE, не может соответствовать (соблюдать) конфигурации параметра, который относится к отправке и приему, который содержится в информации конфигурации однонаправленного канала RLC второго одноадресного соединения. Например, вторым ответным сообщением может быть сообщение RRCReconfigurationFailureSidelink.
[00183] Необязательно, когда вторым ответным сообщением является сообщение RRCReconfigurationFailureSidelink, ретрансляционное UE инициирует отправку информации указания неудачи на UE 1, где информация указания неудачи указывает, что информация конфигурации однонаправленного канала RLC второго одноадресного соединения не может быть сконфигурирована. Необязательно, после приема информации указания неудачи, отправленной ретрансляционным UE, UE 1 освобождает соответствующий однонаправленный канал RLC первого одноадресного соединения или освобождает первое одноадресное соединение, чтобы гарантировать, что состояния связи двух одноадресных соединений согласованы, и уменьшить дополнительные накладные расходы на ресурсы.
[00184] Процессы этапов с S506 по S508 аналогичны процессам этапов с S306 по S308 в варианте осуществления, соответствующем фиг. 3. Подробности см. в описаниях соответствующих этопов на фиг. 3. Подробности здесь повторно не приводятся.
[00185] Описанная выше процедура представляет собой процесс установления однонаправленного канала RLC. Далее в этой заявке подробно описывается процесс освобождения однонаправленного канала RLC.
[00186] Аналогично, со ссылкой на фиг. 6, эта заявка обеспечивает другой способ освобождения однонаправленного канала. Основная логика этого способа аналогична логике варианта осуществления, соответствующего фиг. 4. Разница заключается в том, что обмен освобождением однонаправленного канала RLC первого одноадресного соединения завершается до обмена освобождением однонаправленного канала RLC второго одноадресного соединение. Другими словами, ретрансляционное UE может отправить ответное сообщение на UE 1, не дожидаясь ответного сообщения, отправленного UE 2. Далее подробно описывается процедура освобождения однонаправленного канала RLC.
[00187] Фиг. 6 представляет собой блок-схему другого способа освобождения однонаправленного канала согласно этой заявке.
[00188] Этап S601: UE 1 определяет первое сообщение.
[00189] Этап S602: UE 1 отправляет первое сообщение ретрансляционному UE.
[00190] Для этапа S601 и этапа S602 обратитесь к конкретным описаниям этапа S401 и этапа S402 на фиг. 4. Подробности здесь повторно не приводятся.
[00191] Этап S603: Ретрансляционное UE отправляет первое ответное сообщение на UE 1.
[00192] Следует понимать, что первое ответное сообщение является ответом ретрансляционного UE на информацию об освобождении однонаправленного канала RLC первого одноадресного соединения и информацию об освобождении однонаправленного канала RLC второго одноадресного соединения.
[00193] Необязательно, первое ответное сообщение указывает, что ретрансляционное UE успешно освобождает однонаправленный канал RLC первого одноадресного соединения и однонаправленный канал RLC второго одноадресного соединения. Например, вторым ответным сообщением может быть сообщение RRCReconfigurationFailureSidelink.
[00194] Необязательно, первое ответное сообщение указывает, что весь или часть однонаправленного канала RLC первого одноадресного соединения и однонаправленного канала RLC второго одноадресного соединения не могут быть освобождены. Например, вторым ответным сообщением может быть сообщение RRCReconfigurationFailureSidelink.
[00195] Этап S604: Ретрансляционное UE отправляет второе сообщение на UE 2.
[00196] Следует отметить, что, когда первое сообщение на этапе S401 включает в себя только первую информацию, ретрансляционное UE определяет второе сообщение на основе первой информации, и второе сообщение включает в себя информацию об освобождении однонаправленного канала RLC второго одноадресного соединения. Другими словами, когда необходимо освободить однонаправленный канал RLC первого одноадресного соединения, чтобы гарантировать согласованность состояний связи двух одноадресных соединений, также необходимо освободить однонаправленный канал RLC второго одноадресного соединения.
[00197] Необязательно, второе сообщение может включать в себя индекс конфигурации или LCID, соответствующий однонаправленному каналу RLC второго одноадресного соединения.
[00198] Необязательно ретрансляционное UE может отправить второе сообщение с использованием сообщения RRCReconfigurationSidelink.
[00199] Следует отметить, что ретрансляционное UE инициируется для отправки информации об освобождении однонаправленного канала RLC второго одноадресного соединения на UE 2 только тогда, когда первое ответное сообщение на этапе S603 указывает, что ретрансляционное UE успешно освобождает однонаправленный канал RLC первого одноадресного соединения и однонаправленный канал RLC второго одноадресного соединения.
[00200] Этап S605: UE 2 отправляет второе ответное сообщение ретрансляционному UE.
[00201] Следует понимать, что второе ответное сообщение является ответом UE 2 на информацию об освобождении однонаправленного канала RLC второго одноадресного соединения.
[00202] Необязательно, второе ответное сообщение указывает, что однонаправленный канал RLC второго одноадресного соединения успешно освобожден. Например, вторым ответным сообщением может быть сообщение RRCReconfigurationCompleteSidelink.
[00203] Необязательно, второе ответное сообщение указывает, что однонаправленный канал RLC второго одноадресного соединения не может быть освобожден. Например, вторым ответным сообщением может быть сообщение RRCReconfigurationFailureSidelink.
[00204] Необязательно, когда вторым ответным сообщением является сообщение RRCReconfigurationFailureSidelink, ретрансляционное UE инициирует отправку информации указания неудачи на UE 1, где информация указания неудачи указывает, что однонаправленный канал RLC второго одноадресного соединения не может быть освобожден. Необязательно, после приема информации указания неудачи, отправленной ретрансляционным UE, UE 1 восстанавливает соответствующий однонаправленный канал RLC первого одноадресного соединения или повторно устанавливает первое одноадресное соединение, чтобы гарантировать согласованность состояний связи двух одноадресных соединений и уменьшить дополнительные накладные расходы на ресурсы.
[00205] Когда ретрансляционное UE находится в состоянии RRC-соединения, необязательно, выполняется этап S606. Процессы этапов с S606 по S608 аналогичны процессам этапов с S406 по S408 в варианте осуществления, соответствующем фиг. 4. Подробности см. в описаниях соответствующих этапов на фиг. 4. Подробности здесь повторно не приводятся.
[00206] Фиг. 7 представляет собой блок-схему другого способа конфигурации связи в соответствии с этой заявкой. Логика этого варианта осуществления может отличаться от логики предшествующих вариантов осуществления. Информация конфигурации однонаправленного канала RLC второго одноадресного соединения может быть получена ретрансляционным UE из сети. Далее подробно описаны конкретные этапы способа.
[00207] Этап S701: Ретрансляционное UE отправляет первое сообщение на UE 2.
[00208] Необязательно, когда необходимо установить однонаправленный канал RLC второго одноадресного соединения, первое сообщение может включать в себя информацию конфигурации однонаправленного канала RLC второго одноадресного соединения.
[00209] Необязательно, когда необходимо освободить однонаправленный канал RLC второго одноадресного соединения, первое сообщение может включать в себя информацию об освобождении однонаправленного канала RLC второго одноадресного соединения.
[00210] Например, ретрансляционное UE может отправить первое сообщение, используя сообщение RRCReconfigurationSidelink. В частности, обратитесь к содержанию предыдущих вариантов осуществления.
[00211] Этап S702: UE 2 отправляет первое ответное сообщение ретрансляционному UE.
[00212] В этом варианте осуществления для описания используется пример, в котором первым ответным сообщением является сообщение RRCReconfigurationFailureSidelink. Другими словами, UE 2 не может соответствовать информации конфигурации однонаправленного канала RLC второго одноадресного соединения или информации об освобождении однонаправленного канала RLC второго одноадресного соединения, отправленной ретрансляционным UE.
[00213] Этап S703: Ретрансляционное UE отправляет информацию указания неудачи на UE 1.
[00214] При приеме сообщения RRCReconfigurationFailureSidelink, отправленного UE 2, ретрансляционное UE инициируется для отправки информации указания неудачи на UE 1. Информация указания указывает, что UE 2 не может соответствовать информации конфигурации однонаправленного канала RLC второго одноадресного соединения или информации об освобождении однонаправленного канала RLC второго одноадресного соединения в первом сообщении. Например, информация указания неудачи может включать в себя информацию QoS, соответствующую однонаправленному каналу RLC второго одноадресного соединения, или индекс конфигурации, или LCID, соответствующий однонаправленному каналу RLC второго одноадресного соединения, или индекс конфигурации, или LCID, соответствующий однонаправленному каналу RLC первого одноадресного соединения, ассоциированного с однонаправленным каналом RLC второго одноадресного соединения.
[00215] Необязательно, на этапе S704, после приема информации указания неудачи, UE 1 освобождает соответствующий однонаправленный канал RLC первого одноадресного соединения или освобождает первое одноадресное соединение (когда ретрансляционное UE отправляет информацию конфигурации однонаправленного канала RLC второго одноадресного соединения на этапе S701) или восстанавливает однонаправленный канал RLC первого одноадресного соединения, или повторно устанавливает первое одноадресное соединение (когда ретрансляционное UE отправляет информацию об освобождении однонаправленного канала RLC второго одноадресного соединения на этапе S701).
[00216] В вышеупомянутом техническом решении, когда UE 2 отвечает ретрансляционному UE, что UE 2 не может соответствовать информации конфигурации однонаправленного канала RLC второго одноадресного соединения или информации об освобождении однонаправленного канала RLC второго одноадресного соединения, отправленной ретрансляционным UE, ретрансляционное UE отправляет информацию указания неудачи на UE 1, так что UE 1 может узнать информацию указания неудачи, и UE 1 может дополнительно предпринять соответствующие действия для обеспечения согласованности состояний связи двух одноадресных соединений, чтобы уменьшить дополнительные накладные расходы на ресурсы.
[00217] Вышеизложенное подробно описывает способ конфигурации связи, предусмотренный в этой заявке. Далее описывается аппаратура связи, предусмотренная в этой заявке.
[00218] Фиг. 8 представляет собой схематическую блок-схему аппаратуры 1000 связи в соответствии с этой заявкой. Как показано на фиг. 8, аппаратура 1000 связи включает в себя блок 1100 обработки и блок 1200 отправки.
[00219] Блок 1100 обработки сконфигурирован для определения первого сообщения, где первое сообщение включает в себя первую информацию и вторую информацию, первая информация включает в себя информацию конфигурации однонаправленного канала RLC управления радиолинией первого прямого соединения, вторая информация включает в себя информацию конфигурации однонаправленного канала RLC второго прямого соединения, причем первое прямое соединение представляет собой прямое соединение между первым терминальным устройством, сконфигурированным с аппаратурой связи, и третьим терминальным устройством, а второе прямое соединение является прямым соединением между третьим терминальным устройством и вторым терминальным устройством. Блок 1200 отправки сконфигурирован для отправки первого сообщения на третье терминальное устройство.
[00220] Необязательно, в варианте осуществления первое терминальное устройство и второе терминальное устройство связываются друг с другом через третье терминальное устройство.
[00221] Необязательно, в другом варианте осуществления первое сообщение дополнительно включает в себя первую информацию качества обслуживания QoS, и первая информация QoS представляет собой информацию QoS, соответствующую второй информации.
[00222] Необязательно, аппаратура 1000 связи может дополнительно включать в себя блок 1300 приема, сконфигурированный для выполнения действия приема, выполняемого первым терминальным устройством.
[00223] Необязательно, в другом варианте осуществления блок 1300 приема сконфигурирован для приема второго сообщения, отправленного первым сетевым устройством, где второе сообщение включает в себя первую информацию и вторую информацию, или второе сообщение включает в себя первую информацию. Первое терминальное устройство определяет первое сообщение на основе второго сообщения.
[00224] Необязательно, в другом варианте осуществления перед тем, как блок 1300 приема примет второе сообщение, отправленное первым сетевым устройством, блок 1200 отправки дополнительно сконфигурирован для отправки второй информации QoS на первое сетевое устройство, где вторая информация QoS представляет собой информацию QoS между первым терминальным устройством и вторым терминальным устройством, и второе сообщение определяется первым сетевым устройством на основе второй информации QoS.
[00225] Необязательно, в другом варианте осуществления блок 1100 обработки сконфигурирован для получения первой информации из третьего сообщения, где третье сообщение включает в себя системное широковещательное сообщение блока SIB системной информации и/или предварительно сконфигурированную информацию. Блок 1100 обработки дополнительно сконфигурирован для определения второй информации на основе первой информации.
[00226] Необязательно, в другом варианте осуществления блок 1300 приема дополнительно сконфигурирован для приема первого ответного сообщения, отправленного третьим терминальным устройством, где первое ответное сообщение указывает, что часть или вся из первой информации и второй информации успешно сконфигурирована или не может быть сконфигурирована.
[00227] Необязательно, в другом варианте осуществления, успешное конфигурирование части первой информации и второй информации включает в себя: информация конфигурации однонаправленного канала RLC, которая относится к прямому соединению, относящемуся к третьему терминальному устройству, и которая содержится в первой информации и второй информации, успешно сконфигурирована.
[00228] Необязательно, в другом варианте осуществления, когда первое ответное сообщение указывает, что первая информация и вторая информация не могут быть сконфигурированы, первое ответное сообщение дополнительно конкретно указывает, что часть или вся информация конфигурации однонаправленного канала RLC, относящаяся к прямому соединению, относится к второму терминальному устройству и/или третьему терминальному устройству, и находится в первой информации и во второй информации, не может быть сконфигурирована.
[00229] В некоторых других решениях блоки аппаратуры 1000 связи дополнительно сконфигурированы для выполнения следующих этапов и/или операций.
[00230] Блок 1100 обработки сконфигурирован для определения первого сообщения, где первое сообщение включает в себя первую информацию и/или вторую информацию, первая информация включает в себя информацию об освобождении однонаправленного канала RLC управления радиолинией первого прямого соединения, вторая информация включает в себя информацию об освобождении однонаправленного канала RLC второго прямого соединения, первое прямое соединение представляет собой прямое соединение между первым терминальным устройством, сконфигурированным с аппаратурой связи, и третьим терминальным устройством, а второе прямое соединение представляет собой прямое соединение между третьим терминальным устройством и вторым терминальным устройством. Блок 1200 отправки сконфигурирован для отправки первого сообщения на третье терминальное устройство.
[00231] Необязательно, в варианте осуществления первое терминальное устройство и второе терминальное устройство связываются друг с другом через третье терминальное устройство.
[00232] Необязательно, в другом варианте осуществления блок 1300 приема сконфигурирован для приема первого ответного сообщения, отправленного третьим терминальным устройством, где первое ответное сообщение указывает, что часть или все из однонаправленного канала RLC первого прямого соединения и однонаправленного канала RLC управления радиолинией второго прямого соединения успешно освобождены или не могут быть освобождены.
[00233] Необязательно, в другом варианте осуществления, успешное освобождение части однонаправленного канала RLC первого прямого соединения и однонаправленного канала RLC второго прямого соединения включает в себя: однонаправленный канал RLC, который относится к прямому соединению, относящемуся к третьему терминальному устройству, и который находится в однонаправленном канале RLC первого прямого соединения и однонаправленном канале RLC второго прямого соединения, успешно освобождается.
[00234] Необязательно, в другом варианте осуществления, когда первое ответное сообщение указывает, что однонаправленный канал RLC первого прямого соединения и однонаправленный канал RLC второго прямого соединения не могут быть освобождены, первое ответное сообщение дополнительно конкретно указывает, что часть или все однонаправленные каналы RLC, которые относятся к прямому соединению, относящемуся ко второму терминальному устройству и/или третьему терминальному устройству, и которые находятся в первой информации и во второй информации, не могут быть освобождены.
[00235] Необязательно, блок 1200 отправки и блок 1300 приема могут быть интегрированы в один блок приемопередатчика и иметь как функции приема, так и функции отправки. Это не ограничено здесь.
[00236] В реализации аппаратура 1000 связи может быть первым терминальным устройством в вариантах осуществления способа. В этой реализации блок 1200 отправки может быть передатчиком, а блок 1300 приема может быть приемником. В качестве альтернативы приемник и передатчик могут быть объединены в один приемопередатчик. Блок 1100 обработки может быть аппаратурой обработки.
[00237] В другой реализации аппаратура 1000 связи может быть микросхемой или интегральной схемой, установленной в первом терминальном устройстве. В этой реализации блок 1200 отправки и блок 1300 приема могут быть интерфейсом связи или схемой интерфейса. Например, блок 1200 отправки представляет собой выходной интерфейс или выходную схему, блок 1300 приема представляет собой входной интерфейс или входную схему, а блок 1100 обработки может быть аппаратурой обработки.
[00238] Функция аппаратуры обработки может быть реализована аппаратными средствами или может быть реализована аппаратными средствами, выполняющими соответствующее программное обеспечение. Например, аппаратура обработки может включать в себя память и процессор. Память сконфигурирована для хранения компьютерной программы, а процессор считывает и выполняет компьютерную программу, хранящуюся в памяти, чтобы позволить аппаратуре 1000 связи выполнять операцию и/или обработку, выполняемую первым терминальным устройством в вариантах осуществления способа. Дополнительно аппаратура обработки может включать в себя только процессор, а память, сконфигурированная для хранения компьютерной программы, расположена вне аппаратуры обработки. Процессор подключен к памяти через схему/кабель для считывания и выполнения компьютерной программы, хранящейся в памяти. В другом примере аппаратура обработки может быть микросхемой или интегральной схемой.
[00239] Фиг. 9 представляет собой блок-схему аппаратуры 2000 связи в соответствии с этой заявкой. Как показано на фиг. 9, аппаратура 2000 связи включает в себя блок 2100 приема и блок 2200 отправки.
[00240] Блок 2100 приема сконфигурирован для приема первого сообщения, отправленного первым терминальным устройством, где первое сообщение включает в себя первую информацию и вторую информацию, первая информация включает в себя информацию конфигурации однонаправленного канала RLC управления радиолинией первого прямого соединения, вторая информация включает в себя RLC информацию конфигурации однонаправленного канала второго прямого соединения, первое прямое соединение представляет собой прямое соединение между первым терминальным устройством и третьим терминальным устройством, сконфигурированным с аппаратурой связи, а второе прямое соединение представляет собой прямое соединение между третьим терминальным устройством и вторым терминальным устройством. Блок 2200 отправки сконфигурирован для отправки четвертого сообщения на второе терминальное устройство, где четвертое сообщение включает в себя третью информацию, а третья информация представляет собой всю или часть второй информации.
[00241] Необязательно, в варианте осуществления первое терминальное устройство и второе терминальное устройство связываются друг с другом через третье терминальное устройство.
[00242] Необязательно, в другом варианте осуществления блок 2100 приема дополнительно сконфигурирован для приема первой информации качества обслуживания QoS, отправленной первым терминальным устройством, где первая информация QoS представляет собой информацию QoS, соответствующую второй информации. Блок 2200 отправки дополнительно сконфигурирован для отправки первой информации QoS на второе терминальное устройство.
[00243] Необязательно, в другом варианте осуществления блок 2200 отправки дополнительно сконфигурирован для отправки первого ответного сообщения на первое терминальное устройство, где первое ответное сообщение указывает, что часть или вся из первой информации и второй информации успешно сконфигурирована или не может быть сконфигурирована.
[00244] Необязательно, в другом варианте осуществления, успешное конфигурирование части первой информации и второй информации включает в себя: информация конфигурации однонаправленного канала RLC, которая относится к прямому соединению, относящемуся к третьему терминальному устройству и которая содержится в первой информации и второй информации, успешно сконфигурирована.
[00245] Необязательно, в другом варианте осуществления, когда первое ответное сообщение указывает, что первая информация и вторая информация не могут быть сконфигурированы, первое ответное сообщение дополнительно конкретно указывает, что часть или вся информация конфигурации однонаправленного канала RLC, относящаяся к прямому соединению, относящемуся ко второму терминальному устройству и/или третьему терминальному устройству, и которая находится в первой информации и во второй информации, не может быть сконфигурирована.
[00246] Необязательно, в другом варианте осуществления блок 2100 приема дополнительно сконфигурирован для приема второго ответного сообщения, отправленного вторым терминальным устройством, где второе ответное сообщение указывает, что третья информация успешно сконфигурирована или не может быть сконфигурирована.
[00247] Необязательно, аппаратура 2000 связи может дополнительно включать в себя блок 2300 обработки, сконфигурированный для выполнения обработки или операции, выполняемой внутри третьим терминальным устройством.
[00248] В некоторых других решениях блоки аппаратуры 1000 связи дополнительно сконфигурированы для выполнения следующих этапов и/или операций.
[00249] Блок 2100 приема сконфигурирован для приема первого сообщения, отправленного первым терминальным устройством, где первое сообщение включает в себя первую информацию и/или вторую информацию, первая информация включает в себя информацию об освобождении однонаправленного канала RLC управления радиолинией первого прямого соединения, вторая информация включает в себя информацию об освобождении однонаправленного канала RLC второго прямого соединения, первое прямое соединение представляет собой прямое соединение между первым терминальным устройством и третьим терминальным устройством, сконфигурированным с аппаратурой связи, а второе прямое соединение представляет собой прямое соединение между третьим терминальным устройством и вторым терминальным устройством. Блок 2300 обработки сконфигурирован для определения второго сообщения на основе первого сообщения, где второе сообщение включает в себя вторую информацию. Блок 2200 отправки сконфигурирован для отправки второго сообщения на второе терминальное устройство.
[00250] Необязательно, в варианте осуществления первое терминальное устройство и второе терминальное устройство связываются друг с другом через третье терминальное устройство.
[00251] Необязательно, в другом варианте осуществления блок 2200 отправки дополнительно сконфигурирован для отправки первого ответного сообщения на первое терминальное устройство, где первое ответное сообщение указывает, что часть или весь однонаправленный канал RLC первого прямого соединения и однонаправленный канал RLC второго прямого соединения успешно освобожден или не может быть освобожден.
[00252] Необязательно, в другом варианте осуществления, успешное освобождение части однонаправленного канала RLC первого прямого соединения и однонаправленного канала RLC второго прямого соединения включает в себя: однонаправленный канал RLC, который относится к прямому соединению, относящемуся к третьему терминальному устройству, и который находится в однонаправленном канале RLC первого прямого соединения и однонаправленном канале RLC второго прямого соединения успешно освобождается.
[00253] Необязательно, в другом варианте осуществления, когда первое ответное сообщение указывает, что однонаправленный канал RLC первого прямого соединения и однонаправленный канал RLC второго прямого соединения не могут быть освобождены, первое ответное сообщение дополнительно конкретно указывает, что часть или все однонаправленные каналы RLC, относящиеся к прямому соединению, относящемуся ко второму терминальному устройству и/или третьему терминальному устройству, и которые находятся в первой информации и во второй информации, не могут быть освобождены.
[00254] Необязательно, в другом варианте осуществления блок 2100 приема дополнительно сконфигурирован для приема второго ответного сообщения, отправленного вторым терминальным устройством, где второе ответное сообщение указывает, что однонаправленный канал RLC второго прямого соединения успешно освобожден или не может быть освобожден.
[00255] В качестве альтернативы блок 2100 приема и блок 2200 отправки могут быть интегрированы в один блок приемопередатчика и иметь как функции приема, так и функции отправки. Это не ограничено здесь.
[00256] В реализации аппаратура 2000 связи может быть третьим терминальным устройством в вариантах осуществления способа. В этой реализации блок 2200 отправки может быть передатчиком, а блок 2100 приема может быть приемником. В качестве альтернативы приемник и передатчик могут быть объединены в один приемопередатчик. Блок 2300 обработки может быть аппаратурой обработки.
[00257] В другой реализации аппаратура 2000 связи может быть микросхемой или интегральной схемой, установленной в третьем терминальном устройстве. В этой реализации блок 2100 приема и блок 2200 отправки могут быть интерфейсом связи или схемой интерфейса. Например, блок 2200 отправки представляет собой выходной интерфейс или выходную схему, блок 2100 приема представляет собой входной интерфейс или входную схему, а блок 2300 обработки может быть аппаратурой обработки.
[00258] Функция аппаратуры обработки может быть реализована аппаратными средствами или может быть реализована аппаратными средствами, выполняющими соответствующее программное обеспечение. Например, аппаратура обработки может включать в себя память и процессор. Память сконфигурирована для хранения компьютерной программы, а процессор считывает и выполняет компьютерную программу, хранящуюся в памяти, чтобы позволить аппаратуре 2000 связи выполнять операцию и/или обработку, выполняемую третьим терминальным устройством в вариантах осуществления способа. Дополнительно аппаратура обработки может включать в себя только процессор, а память, сконфигурированная для хранения компьютерной программы, расположена вне аппаратуры обработки. Процессор подключен к памяти через схему/кабель для считывания и выполнения компьютерной программы, хранящейся в памяти. В другом примере аппаратура обработки может быть микросхемой или интегральной схемой.
[00259] Фиг. 10 представляет собой схематическое представление структуры аппаратуры 10 связи в соответствии с этой заявкой. Как показано на фиг. 10, аппаратура 10 связи включает в себя один или несколько процессоров 11, одну или несколько памятей 12 и один или несколько интерфейсов 13 связи. Процессор 11 сконфигурирован для управления интерфейсом 13 связи для отправки или приема сигнала. Память 12 выполнена с возможностью хранения компьютерной программы. Процессор 11 сконфигурирован для вызова компьютерной программы из памяти 12 и запуска компьютерной программы для выполнения процедуры и/или операции, выполняемой первым терминальным устройством в вариантах осуществления способа данной заявки.
[00260] Например, процессор 11 может иметь функцию блока 1100 обработки, показанного на фиг. 8, а интерфейс 13 связи может иметь функцию блока 1200 отправки и/или блока 1300 приема, показанных на фиг. 8. В частности, процессор 11 может быть сконфигурирован для выполнения обработки или операции, выполняемой внутри первого терминального устройства в вариантах осуществления способа этой заявки, и интерфейс 13 связи сконфигурирован для выполнения действий по отправке и/или приему, выполняемых первым терминальным устройством, в вариантах осуществления способа данной заявки.
[00261] В реализации аппаратура 10 связи может быть первым терминальным устройством в вариантах осуществления способа. В этой реализации интерфейс 13 связи может быть приемопередатчиком. Приемопередатчик может включать в себя приемник и передатчик.
[00262] Необязательно, процессор 11 может быть аппаратурой основной полосы частот, а интерфейс 13 связи может быть радиочастотной аппаратурой.
[00263] В другой реализации аппаратура 10 связи может представлять собой микросхему, установленную в первом терминальном устройстве. В этой реализации интерфейс 13 связи может быть схемой интерфейса или интерфейсом ввода/вывода.
[00264] Фиг. 11 представляет собой схематическое представление структуры аппаратуры 20 связи в соответствии с этой заявкой. Как показано на фиг. 11, аппаратура 20 связи включает в себя один или несколько процессоров 21, одну или несколько памятей 22 и один или несколько интерфейсов 23 связи. Процессор 21 сконфигурирован для управления интерфейсом 23 связи для отправки или приема сигнала. Память 22 выполнена с возможностью хранения компьютерной программы. Процессор 21 сконфигурирован для вызова компьютерной программы из памяти 22 и запуска компьютерной программы для выполнения процедуры и/или операции, выполняемой третьим терминальным устройством в вариантах осуществления способа данной заявки.
[00265] Например, процессор 21 может иметь функцию блока 2300 обработки, показанного на фиг. 9, и интерфейс 23 связи может иметь функцию блока 2200 отправки и/или блока 2100 приема, показанных на фиг. 9. В частности, процессор 21 может быть сконфигурирован для выполнения обработки или операции, выполняемой внутри третьим терминальным устройством в вариантах осуществления способа этой заявки, а интерфейс 23 связи сконфигурирован для выполнения действий по отправке и/или приему, выполняемых третьим терминальным устройством, в вариантах осуществления способа данной заявки. Подробности повторно не приводятся.
[00266] В реализации аппаратура 20 связи может быть третьим терминальным устройством в вариантах осуществления способа. В этой реализации интерфейс 13 связи может быть приемопередатчиком. Приемопередатчик может включать в себя приемник и передатчик.
[00267] Необязательно, процессор 11 может быть аппаратурой основной полосы частот, а интерфейс 13 связи может быть радиочастотной аппаратурой.
[00268] В другой реализации аппаратура 20 связи может представлять собой микросхему, установленную в третьем терминальном устройстве. В этой реализации интерфейс 13 связи может быть схемой интерфейса или интерфейсом ввода/вывода.
[00269] Необязательно, процессор и память в вариантах осуществления аппаратуры могут быть физически независимыми блоками, или память и процессор могут быть интегрированы вместе. Это не ограничивается данной спецификацией.
[00270] Кроме того, эта заявка дополнительно предоставляет машиночитаемый носитель данных. Машиночитаемый носитель данных хранит компьютерные инструкции. Когда компьютерные инструкции запускаются на компьютере, выполняется операция и/или процедура, выполняемая первым терминальным устройством в вариантах осуществления способа данной заявки.
[00271] Эта заявка дополнительно обеспечивает машиночитаемый носитель данных. Машиночитаемый носитель данных хранит компьютерные инструкции. Когда компьютерные инструкции запускаются на компьютере, выполняется операция и/или процедура, выполняемая третьим терминальным устройством в вариантах осуществления способа данной заявки.
[00272] Эта заявка дополнительно предоставляет компьютерный программный продукт. Компьютерный программный продукт включает в себя код компьютерной программы или инструкции. Когда код компьютерной программы или инструкции запускаются на компьютере, выполняется операция и/или процедура, выполняемая первым терминальным устройством в вариантах осуществления способа данной заявки.
[00273] Эта заявка дополнительно предоставляет компьютерный программный продукт. Компьютерный программный продукт включает в себя код компьютерной программы или инструкции. Когда код компьютерной программы или инструкции запускаются на компьютере, выполняется операция и/или процедура, выполняемая третьим терминальным устройством в вариантах осуществления способа данной заявки.
[00274] Кроме того, эта заявка дополнительно предоставляет микросхему, а микросхема включает в себя процессор. Память, сконфигурированная для хранения компьютерной программы, расположена независимо от микросхемы. Процессор сконфигурирован для выполнения компьютерной программы, хранящейся в памяти, так что выполняется операция и/или обработка, выполняемая первым терминальным устройством в любом варианте осуществления способа.
[00275] Кроме того, микросхема может дополнительно включать в себя интерфейс связи. Интерфейс связи может быть интерфейсом ввода/вывода или может быть схемой интерфейса и т.п. Кроме того, микросхема может дополнительно включать в себя память.
[00276] Эта заявка дополнительно предоставляет микросхему, и микросхема включает в себя процессор. Память, сконфигурированная для хранения компьютерной программы, расположена независимо от микросхемы. Процессор сконфигурирован для выполнения компьютерной программы, хранящейся в памяти, так что выполняется операция и/или обработка, выполняемая третьим терминальным устройством в любом варианте осуществления способа.
[00277] Кроме того, микросхема может дополнительно включать в себя интерфейс связи. Интерфейс связи может быть интерфейсом ввода/вывода или может быть схемой интерфейса и т.п.Кроме того, микросхема может дополнительно включать в себя память.
[00278] Кроме того, эта заявка дополнительно обеспечивает систему связи, включающую в себя терминальное устройство и сетевое устройство в вариантах осуществления этой заявки.
[00279] Процессор в вариантах осуществления этой заявки может быть микросхемой интегральной схемы и иметь возможность обработки сигналов. В процессе реализации этапы в вариантах осуществления способа могут быть выполнены с использованием аппаратной интегральной логической схемы или инструкций в форме программного обеспечения в процессоре. Процессор может быть процессором общего назначения, цифровым сигнальным процессором (digital signal processor, DSP), специализированной интегральной схемой (application-specific integrated circuit, ASIC), программируемой пользователем вентильной матрицей (field programmable gate array, FPGA) или другим программируемым логическим устройством, логическим устройством с дискретным затвором или транзистором, или дискретным аппаратным компонентом. Процессор общего назначения может быть микропроцессором, или процессор может быть любым традиционным процессором или подобным. Этапы способов, раскрытых в вариантах осуществления этой заявки, могут быть непосредственно представлены как выполняемые и завершаемые аппаратным процессором кодирования, или выполняемые и завершаемые комбинацией аппаратного и программного модуля в процессоре кодирования. Программный модуль может быть расположен на хорошо известном в данной области техники носителе данных, таком как оперативное запоминающее устройство, флэш-память, постоянное запоминающее устройство, программируемое постоянное запоминающее устройство, электрически стираемое программируемое запоминающее устройство. Носитель данных находится в памяти, и процессор считывает информацию из памяти и выполняет этапы способов в сочетании с аппаратными средствами в процессоре.
[00280] Память в вариантах осуществления этой заявки может быть энергозависимой памятью или энергонезависимой памятью или может включать в себя как энергозависимую память, так и энергонезависимую память. Энергонезависимая память может представлять собой постоянную память (read-only memory, ROM), программируемую постоянную память (programmable ROM, PROM), стираемую программируемую постоянную память (erasable PROM, EPROM), электрически стираемую программируемую постоянную память (electrically EPROM, EEPROM) или флэш-память. Энергонезависимая память может быть оперативной памятью (RAM, RAM) и использоваться как внешний кэш. В качестве примера, но не ограничивающего описания, доступны многие формы RAM, например, статическая оперативная память (static RAM, SRAM), динамическая оперативная память (dynamic RAM, DRAM), синхронная динамическая оперативная память (synchronous DRAM, SDRAM), синхронная динамическая оперативная память с удвоенной скоростью передачи данных (double data rate SDRAM, DDR SDRAM), расширенная синхронная динамическая оперативная память (enhanced SDRAM, ESDRAM), динамическая оперативная память с синхронной связью (synchlink DRAM, SLDRAM), так и прямое оперативное запоминающее устройство rambus (direct rambus RAM, DRRAM). Следует отметить, что память в системе и способ, описанные в данном описании, предназначены для включения, но не ограничиваясь этим, этих памятей и любой памяти другого надлежащего типа.
[00281] Специалисту в данной области техники может быть известно, что блоки и этапы алгоритма в примерах, описанных со ссылкой на варианты осуществления, раскрытые в данном описании, могут быть реализованы с помощью электронных аппаратных средств или комбинации компьютерного программного обеспечения и электронных аппаратных средств. Выполнение функций аппаратным или программным способом зависит от конкретных применений и конструктивных ограничений технических решений. Специалист в данной области может использовать различные способы для реализации описанных функций для каждого конкретного применения, но не следует считать, что такая реализация выходит за рамки объема данной заявки.
[00282] Специалисту в данной области должно быть ясно понятно, что в целях удобного и краткого описания подробного рабочего процесса вышеупомянутых систем, аппаратур и блоков следует обратиться на соответствующий процесс в вышеупомянутых вариантах осуществления способа. Подробности здесь повторно не приводятся.
[00283] В нескольких вариантах осуществления, обеспеченных в настоящей заявке, следует понимать, что раскрытые система, аппаратура и способ могут быть реализованы другими методами. Например, описанные варианты осуществления аппаратуры являются просто примерами. Например, разделение на блоки является просто логическим разделением функций и может быть другим разделением во время фактической реализации. Например, множество блоков или компонентов могут быть объединены или интегрированы в другую систему, или некоторые признаки могут игнорироваться или не выполняться. Кроме того, отображаемые или обсуждаемые взаимные связи или прямые связи или коммуникационные соединения могут быть реализованы через некоторые интерфейсы. Непрямые связи или коммуникационные соединения между аппаратурами или блоками могут быть реализованы электрическими, механическими или иметь другие формы.
[00284] Блоки, описанные как отдельные части, могут быть или не быть физически разделенными, а части, отображаемые как блоки, могут быть или не быть физическими блоками, то есть могут быть расположены в одном месте или могут быть распределены по множеству сетевых блоков. Некоторые или все блоки могут быть выбраны на основе фактических требований для достижения целей решений вариантов осуществления.
[00285] Кроме того, функциональные блоки в вариантах осуществления настоящей заявки могут быть интегрированы в один блок обработки, или каждый из блоков может физически существовать сам по себе, или два или более блоков могут быть объединены в один блок.
[00286] Термин «и/или» в этой заявке описывает только отношение ассоциации для описания ассоциированных объектов и указывает, что могут существовать три отношения. Например, A и/или B могут указывать на следующие три случая: существует только A, существуют как A, так и B, и существует только B. А, В и С могут быть как в единственном, так и во множественном числе. Это не ограничено.
[00287] Когда функции реализуются в форме программного функционального блока и продаются или используются в виде независимого продукта, функции могут быть сохранены на машиночитаемом носителе данных. Исходя из такого понимания, технические решения в этой заявке, по существу, часть, вносящая вклад в текущую технологию, или некоторые из технических решений могут быть реализованы в форме программного продукта. Компьютерный программный продукт хранится на носителе данных и включает в себя несколько инструкций для указания компьютерному устройству (которое может быть персональным компьютером, сервером, сетевым устройством и т.п.) выполнять все или некоторые этапы способов в вариантах осуществления этой заявки. Вышеупомянутый носитель данных включает в себя любой носитель, на котором может храниться программный код, такой как флэш-накопитель USB, съемный жесткий диск, ПЗУ, ОЗУ, магнитный диск или оптический диск.
[00288] Вышеприведенное описание представляет собой лишь конкретные реализации данной заявки, но оно не предназначено для ограничения объема охраны данной заявки. Любое изменение или замена, легко обнаруживаемая специалистом в данной области техники в пределах технического объема, раскрытого в настоящей заявке, должно/должна подпадать под область охраны по данной заявке. Следовательно, объем охраны настоящей заявки должен соответствовать объему охраны формулы изобретения.
название | год | авторы | номер документа |
---|---|---|---|
СПОСОБ И УСТРОЙСТВО СВЯЗИ | 2020 |
|
RU2801114C2 |
СПОСОБ ПЕРЕДАЧИ ПАКЕТА ДАННЫХ И УСТРОЙСТВО | 2019 |
|
RU2803196C1 |
СПОСОБ СВЯЗИ И УСТРОЙСТВО СВЯЗИ | 2019 |
|
RU2787511C2 |
СПОСОБ И УСТРОЙСТВО ОБРАБОТКИ ПОТОКА QoS И СИСТЕМА СВЯЗИ | 2018 |
|
RU2755525C2 |
СПОСОБ И УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ QoS | 2017 |
|
RU2728897C2 |
СПОСОБ И УСТРОЙСТВО РЕТРАНСЛЯЦИОННОЙ СВЯЗИ | 2020 |
|
RU2810306C1 |
СПОСОБ И УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ QOS | 2017 |
|
RU2706178C1 |
СПОСОБ ОБРАБОТКИ ОТКАЗА ЛИНИИ РАДИОСВЯЗИ, ТЕРМИНАЛЬНОЕ УСТРОЙСТВО И СЕТЕВОЕ УСТРОЙСТВО | 2018 |
|
RU2770653C2 |
СПОСОБ СВЯЗИ, БАЗОВАЯ СТАНЦИЯ И ТЕРМИНАЛЬНОЕ УСТРОЙСТВО | 2018 |
|
RU2754681C2 |
СПОСОБ БЕСПРОВОДНОЙ СВЯЗИ, СЕТЕВОЕ УСТРОЙСТВО И ТЕРМИНАЛЬНОЕ УСТРОЙСТВО | 2017 |
|
RU2742064C1 |
Изобретение относится к области беспроводной связи. Технический результат заключается в улучшении качества связи в сценарии ретрансляции между пользовательским оборудованием (user equipment, UE) и UE (U2U). Упомянутый технический результат достигается за счет того, что отправляющее UE определяет информацию конфигурации однонаправленного канала управления радиолинией (radio link control, RLC) между отправляющим UE и ретрансляционным UE, информацию конфигурации однонаправленного канала RLC между ретрансляционным UE и принимающим UE, и различные UE обмениваются соответствующими конфигурациями однонаправленного канала RLC, так что требование сквозного качества обслуживания (quality of service, QoS) может быть обеспечено, когда отправляющее UE осуществляет связь с принимающим UE через ретрансляционное UE. 18 н. и 25 з.п. ф-лы, 11 ил.
1. Способ конфигурации связи, применяемый к первому терминальному устройству, содержащий:
определение первого сообщения, при этом первое сообщение содержит первую информацию и вторую информацию, причем первая информация содержит информацию конфигурации однонаправленного канала RLC управления радиолинией первого прямого соединения, вторая информация содержит информацию конфигурации однонаправленного канала RLC второго прямого соединения, причем первое прямое соединение представляет собой прямое соединение между первым терминальным устройством и третьим терминальным устройством, а второе прямое соединение представляет собой прямое соединение между третьим терминальным устройством и вторым терминальным устройством; и
отправку первого сообщения на третье терминальное устройство;
причем способ дополнительно содержит:
прием первого ответного сообщения, отправленного третьим терминальным устройством, при этом первое ответное сообщение указывает, что часть или вся из первой информации и второй информации успешно сконфигурирована или не может быть сконфигурирована, причем, когда первое ответное сообщение указывает, что первая информация и вторая информация не могут быть сконфигурированы, первое ответное сообщение дополнительно конкретно указывает, что часть или вся информация конфигурации однонаправленного канала RLC, относящаяся к прямому соединению, относящемуся ко второму терминальному устройству и/или третьему терминальному устройству, и которая находится в первой информации и второй информации, не может быть сконфигурирована.
2. Способ по п. 1, отличающийся тем, что первое терминальное устройство и второе терминальное устройство осуществляют связь друг с другом через третье терминальное устройство.
3. Способ по п. 1 или 2, в котором первое сообщение дополнительно содержит первую информацию качества обслуживания QoS, а первая информация QoS представляет собой информацию QoS, соответствующую второй информации.
4. Способ по любому из пп. 1-3, отличающийся тем, что определение первого сообщения содержит:
прием второго сообщения, отправленного первым сетевым устройством, при этом второе сообщение содержит первую информацию и вторую информацию или второе сообщение содержит первую информацию; и
определение первого сообщения на основе второго сообщения.
5. Способ по п. 4, отличающийся тем, что перед приемом второго сообщения, отправленного первым сетевым устройством, способ дополнительно содержит:
отправку второй информации QoS на первое сетевое устройство, при этом вторая информация QoS представляет собой информацию QoS между первым терминальным устройством и вторым терминальным устройством, а второе сообщение определяется первым сетевым устройством на основе второй информации QoS.
6. Способ по любому из пп. 1-3, отличающийся тем, что определение первого сообщения содержит:
получение первой информации из третьего сообщения, при этом третье сообщение содержит системное широковещательное сообщение блока системной информации SIB и/или предварительно сконфигурированную информацию; и
определение второй информации на основе первой информации.
7. Способ конфигурации связи, применяемый к третьему терминальному устройству, содержащий:
прием первого сообщения, отправленного первым терминальным устройством, при этом первое сообщение содержит первую информацию и вторую информацию, причем первая информация содержит информацию конфигурации однонаправленного канала RLC управления радиолинией первого прямого соединения, причем вторая информация содержит информацию конфигурации однонаправленного канала RLC второго прямого соединения, причем первое прямое соединение представляет собой прямое соединение между первым терминальным устройством и третьим терминальным устройством, а второе прямое соединение представляет собой прямое соединение между третьим терминальным устройством и вторым терминальным устройством; и
отправку четвертого сообщения на второе терминальное устройство, при этом четвертое сообщение содержит третью информацию, а третья информация представляет собой всю или часть второй информации;
причем способ дополнительно содержит:
отправку первого ответного сообщения на первое терминальное устройство, при этом первое ответное сообщение указывает, что часть или вся из первой информации и второй информации успешно сконфигурированы или не могут быть сконфигурированы, причем, когда первое ответное сообщение указывает, что первая информация и вторая информация не могут быть сконфигурированы, первое ответное сообщение дополнительно конкретно указывает, что часть или вся информация конфигурации однонаправленного канала RLC, относящаяся к прямому соединению, относящемуся ко второму терминальному устройству и/или третьему терминальному устройству, и которая находится в первой информации и второй информации, не может быть сконфигурирована.
8. Способ по п. 7, в котором первое терминальное устройство и второе терминальное устройство осуществляют связь друг с другом через третье терминальное устройство.
9. Способ по п. 7 или 8, в котором первое сообщение дополнительно содержит первую информацию качества обслуживания QoS, а первая информация QoS представляет собой информацию QoS, соответствующую второй информации, и способ дополнительно содержит:
отправку первой информации QoS на второе терминальное устройство.
10. Способ по любому из пп. 7-9, при этом способ дополнительно содержит
прием второго ответного сообщения, отправленного вторым терминальным устройством, при этом второе ответное сообщение указывает, что третья информация успешно сконфигурирована или не может быть сконфигурирована.
11. Способ освобождения однонаправленного канала, применяемый к первому терминальному устройству и содержащий:
определение первого сообщения, при этом первое сообщение содержит первую информацию и/или вторую информацию, причем первая информация содержит информацию об освобождении однонаправленного канала RLC управления радиолинией первого прямого соединения, причем вторая информация содержит информацию об освобождении однонаправленного канала RLC второго прямого соединения, причем первое прямое соединение является прямым соединением между первым терминальным устройством и третьим терминальным устройством, а второе прямое соединение является прямым соединением между третьим терминальным устройством и вторым терминальным устройством; и
отправку первого сообщения на третье терминальное устройство;
причем способ дополнительно содержит:
прием первого ответного сообщения, отправленного третьим терминальным устройством, при этом первое ответное сообщение указывает, что часть или все из однонаправленного канала RLC первого прямого соединения и однонаправленного канала RLC управления радиолинией второго прямого соединения успешно освобождены или не могут быть освобождены, причем, когда первое ответное сообщение указывает, что однонаправленный канал RLC первого прямого соединения и однонаправленный канал RLC второго прямого соединения не могут быть освобождены, причем первое ответное сообщение дополнительно конкретно указывает, что часть или все из однонаправленных каналов RLC, которые относятся к прямому соединению, относящемуся ко второму терминальному устройству и/или третьему терминальному устройству, и которые находятся в первой информации и во второй информации, не могут быть освобождены.
12. Способ по п. 11, отличающийся тем, что первое терминальное устройство и второе терминальное устройство осуществляют связь друг с другом через третье терминальное устройство.
13. Способ освобождения однонаправленного канала, применяемый к третьему терминальному устройству и содержащий:
прием первого сообщения, отправленного первым терминальным устройством, при этом первое сообщение содержит первую информацию и/или вторую информацию, причем первая информация содержит информацию об освобождении однонаправленного канала RLC управления радиолинией первого прямого соединения, причем вторая информация содержит информацию об освобождении однонаправленного канала RLC второго прямого соединения, причем первое прямое соединение представляет собой прямое соединение между первым терминальным устройством и третьим терминальным устройством, а второе прямое соединение представляет собой прямое соединение между третьим терминальным устройством и вторым терминальным устройством;
определение второго сообщения на основе первого сообщения, при этом второе сообщение содержит вторую информацию; и
отправку второго сообщения на второе терминальное устройство;
причем способ дополнительно содержит:
отправку первого ответного сообщения на первое терминальное устройство, при этом первое ответное сообщение указывает, что часть или все из однонаправленного канала RLC первого прямого соединения и однонаправленного канала RLC второго прямого соединения успешно освобождены или не могут быть освобождены, причем, когда первое ответное сообщение указывает, что однонаправленный канал RLC первого прямого соединения и однонаправленный канал RLC второго прямого соединения не могут быть освобождены, первое ответное сообщение дополнительно конкретно указывает, что часть или все из однонаправленных каналов RLC, которые относятся к прямому соединению, относящемуся ко второму терминальному устройству и/или третьему терминальному устройству, и которые находятся в первой информации и во второй информации, не могут быть освобождены.
14. Способ по п. 13, при этом способ дополнительно содержит
прием второго ответного сообщения, отправленного вторым терминальным устройством, при этом второе ответное сообщение указывает, что однонаправленный канал RLC второго прямого соединения успешно освобожден или не может быть освобожден.
15. Аппаратура связи, содержащая:
блок обработки, сконфигурированный для определения первого сообщения, при этом первое сообщение содержит первую информацию и вторую информацию, причем первая информация содержит информацию конфигурации однонаправленного канала RLC управления радиолинией первого прямого соединения, причем вторая информация содержит информацию конфигурации однонаправленного канала RLC второго прямого соединения, причем первое прямое соединение представляет собой прямое соединение между первым терминальным устройством и третьим терминальным устройством, а второе прямое соединение представляет собой прямое соединение между третьим терминальным устройством и вторым терминальным устройством; и
блок отправки, сконфигурированный для отправки первого сообщения на третье терминальное устройство;
причем блок приема дополнительно сконфигурирован для приема первого ответного сообщения, отправленного третьим терминальным устройством, при этом первое ответное сообщение указывает, что часть или вся из первой информации и второй информации успешно сконфигурирована или не может быть сконфигурирована, причем, когда первое ответное сообщение указывает, что первая информация и вторая информация не могут быть сконфигурированы, первое ответное сообщение дополнительно конкретно указывает, что часть или вся информация конфигурации однонаправленного канала RLC, относящаяся к прямому соединению, которое относится ко второму терминальному устройству и/или третьему терминальному устройству, и которая находится в первой информации и второй информации, не может быть сконфигурирована.
16. Аппаратура по п. 15, причем первое терминальное устройство и второе терминальное устройство осуществляют связь друг с другом через третье терминальное устройство.
17. Аппаратура по п. 15 или 16, причем первое сообщение дополнительно содержит первую информацию качества обслуживания QoS, а первая информация QoS представляет собой информацию QoS, соответствующую второй информации.
18. Аппаратура по любому из пп. 15-17, причем аппаратура дополнительно содержит блок приема, причем блок приема сконфигурирован для приема второго сообщения, отправленного первым сетевым устройством, при этом второе сообщение содержит первую информацию и вторую информацию, или второе сообщение содержит первую информацию; и
при этом блок обработки конкретно определяет первое сообщение на основе второго сообщения.
19. Аппаратура по п. 18, причем перед тем, как блок приема примет второе сообщение, отправленное первым сетевым устройством, блок отправки дополнительно сконфигурирован для отправки второй информации QoS на первое сетевое устройство, при этом вторая информация QoS представляет собой информацию QoS между первым терминальным устройством и вторым терминальным устройством и второе сообщение определяется первым сетевым устройством на основе второй информации QoS.
20. Аппаратура по любому из пп. 15-17, причем блок обработки дополнительно сконфигурирован для получения первой информации из третьего сообщения, при этом третье сообщение содержит системное широковещательное сообщение блока системной информации SIB и/или предварительно сконфигурированную информацию; и
блок обработки конкретно сконфигурирован для определения второй информации на основе первой информации.
21. Аппаратура по п. 15, причем то, что часть первой информации и второй информации успешно сконфигурирована, заключается в том, что:
информация конфигурации однонаправленного канала RLC, которая относится к прямому соединению, относящемуся к третьему терминальному устройству, и которая содержится в первой информации и второй информации, успешно сконфигурирована.
22. Аппаратура связи, содержащая:
блок приема, сконфигурированный для приема первого сообщения, отправленного первым терминальным устройством, при этом первое сообщение содержит первую информацию и вторую информацию, первая информация содержит информацию конфигурации однонаправленного канала RLC управления радиолинией первого прямого соединения, вторая информация содержит информацию конфигурации однонаправленного канала RLC второго прямого соединения, причем первое прямое соединение представляет собой прямое соединение между первым терминальным устройством и третьим терминальным устройством, а второе прямое соединение представляет собой прямое соединение между третьим терминальным устройством и вторым терминальным устройством; и
блок отправки, сконфигурированный для отправки четвертого сообщения на второе терминальное устройство, при этом четвертое сообщение содержит третью информацию, а третья информация представляет собой всю вторую информацию или ее часть;
причем блок отправки дополнительно сконфигурирован для отправки первого ответного сообщения на первое терминальное устройство, при этом первое ответное сообщение указывает, что часть или вся из первой информации и второй информации успешно сконфигурирована или не может быть сконфигурирована, причем, когда первое ответное сообщение указывает, что первая информация и вторая информация не могут быть сконфигурированы, первое ответное сообщение дополнительно конкретно указывает, что часть или вся информация конфигурации однонаправленного канала RLC, относящаяся к прямому соединению, которое относится ко второму терминальному устройству и/или третьему терминальному устройству, и которая находится в первой информации и второй информации, не может быть сконфигурирована.
23. Аппаратура по п. 22, причем первое терминальное устройство и второе терминальное устройство осуществляют связь друг с другом через третье терминальное устройство.
24. Аппаратура по п. 22 или 23, причем первое сообщение дополнительно содержит первую информацию качества обслуживания QoS, а первая информация QoS представляет собой информацию QoS, соответствующую второй информации, и блок отправки дополнительно сконфигурирован для отправки первой информации QoS во второе терминальное устройство.
25. Аппаратура по п. 22, причем успешное конфигурирование части первой информации и второй информации заключается в том, что:
информация конфигурации однонаправленного канала RLC, которая относится к прямому соединению, относящемуся к третьему терминальному устройству, и которая содержится в первой информации и второй информации, успешно сконфигурирована.
26. Аппаратура по любому из пп. 22-25, причем блок приема дополнительно сконфигурирован для приема второго ответного сообщения, отправленного вторым терминальным устройством, при этом второе ответное сообщение указывает, что третья информация успешно сконфигурирована или не может быть сконфигурирована.
27. Аппаратура связи, содержащая:
блок обработки, сконфигурированный для определения первого сообщения, при этом первое сообщение содержит первую информацию и/или вторую информацию, причем первая информация содержит информацию об освобождении однонаправленного канала RLC управления радиолинией первого прямого соединения, вторая информация содержит информацию об освобождении однонаправленного канала RLC второго прямого соединения, причем первое прямое соединение представляет собой прямое соединение между первым терминальным устройством и третьим терминальным устройством, а второе прямое соединение представляет собой прямое соединение между третьим терминальным устройством и вторым терминальным устройством; и
блок отправки, сконфигурированный для отправки первого сообщения на третье терминальное устройство;
причем аппаратура дополнительно содержит:
блок приема, сконфигурированный для приема первого ответного сообщения, отправленного третьим терминальным устройством, при этом первое ответное сообщение указывает, что часть или все из однонаправленного канала RLC первого прямого соединения и однонаправленного канала управления радиоканалом RLC второго прямого соединения успешно освобождены или не могут быть освобождены, причем, когда первое ответное сообщение указывает, что однонаправленный канал RLC первого прямого соединения и однонаправленный канал RLC второго прямого соединения не могут быть освобождены, причем первое ответное сообщение дополнительно конкретно указывает, что часть или все из однонаправленных каналов RLC, которые относятся к прямому соединению, относящемуся ко второму терминальному устройству и/или третьему терминальному устройству, и которые находятся в первой информации и во второй информации, не могут быть освобождены.
28. Аппаратура по п. 27, причем первое терминальное устройство и второе терминальное устройство осуществляют связь друг с другом через третье терминальное устройство.
29. Аппаратура по п. 27, причем успешное освобождение части однонаправленного канала RLC первого прямого соединения и однонаправленного канала RLC второго прямого соединения заключается в том, что:
однонаправленный канал RLC, относящийся к прямому соединению, относящемуся к третьему терминальному устройству, и который находится в однонаправленном канале RLC первого прямого соединения и однонаправленном канале RLC второго прямого соединения, успешно освобожден.
30. Аппаратура связи, содержащая:
блок приема, сконфигурированный для приема первого сообщения, отправленного первым терминальным устройством, при этом первое сообщение содержит первую информацию и/или вторую информацию, первая информация содержит информацию об освобождении однонаправленного канала RLC управления радиолинией первого прямого соединения, вторая информация содержит информацию об освобождении однонаправленного канала RLC второго прямого соединения, первое прямое соединение является прямым соединением между первым терминальным устройством и третьим терминальным устройством, а второе прямое соединение является прямым соединением между третьим терминальным устройством и вторым терминальным устройством;
блок обработки, сконфигурированный для определения второго сообщения на основе первого сообщения, при этом второе сообщение содержит вторую информацию; и
блок отправки, сконфигурированный для отправки второго сообщения на второе терминальное устройство;
причем блок отправки дополнительно сконфигурирован для отправки первого ответного сообщения на первое терминальное устройство, при этом первое ответное сообщение указывает, что часть или все из однонаправленного канала RLC первого прямого соединения и однонаправленного канала RLC второго прямого соединения успешно освобождены или не могут быть освобождены, причем, когда первое ответное сообщение указывает, что однонаправленный канал RLC первого прямого соединения и однонаправленный канал RLC второго прямого соединения не могут быть освобождены, первое ответное сообщение дополнительно конкретно указывает, что часть или все из однонаправленных каналов RLC, которые относятся к прямому соединению, относящемуся ко второму терминальному устройству и/или третьему терминальному устройству, и которые находятся в первой информации и во второй информации, не могут быть освобождены.
31. Аппаратура по п. 30, причем первое терминальное устройство и второе терминальное устройство осуществляют связь друг с другом через третье терминальное устройство.
32. Аппаратура по п. 30, причем успешное освобождение части однонаправленного канала RLC первой прямого соединения и однонаправленного канала RLC второго прямого соединения заключается в том, что:
однонаправленный канал RLC, относящийся к прямому соединению, относящемуся к третьему терминальному устройству, и который находится в однонаправленном канале RLC первого прямого соединения и однонаправленном канале RLC второго прямого соединения, успешно освобожден.
33. Аппаратура по любому из пп. 30-32, причем блок приема дополнительно сконфигурирован для приема второго ответного сообщения, отправленного вторым терминальным устройством, при этом второе ответное сообщение указывает, что однонаправленный канал RLC второго прямого соединения успешно освобожден или не может быть освобожден.
34. Аппаратура связи, содержащая по меньшей мере один процессор, причем по меньшей мере один процессор соединен по меньшей мере с одной памятью и по меньшей мере один процессор сконфигурирован для выполнения компьютерной программы или инструкций, хранящихся по меньшей мере в одной памяти, для обеспечения возможности аппаратуре связи выполнять способ по любому из пп. 1-6.
35. Аппаратура связи, содержащая по меньшей мере один процессор, причем по меньшей мере один процессор соединен по меньшей мере с одной памятью и по меньшей мере один процессор сконфигурирован для выполнения компьютерной программы или инструкций, хранящихся по меньшей мере в одной памяти, для обеспечения возможности аппаратуре связи выполнять способ по п. 11 или 12.
36. Аппаратура связи, содержащая по меньшей мере один процессор, причем по меньшей мере один процессор соединен по меньшей мере с одной памятью и по меньшей мере один процессор сконфигурирован для выполнения компьютерной программы или инструкций, хранящихся по меньшей мере в одной памяти, для обеспечения возможности аппаратуре связи выполнять способ по любому из пп. 7-10.
37. Аппаратура связи, содержащая по меньшей мере один процессор, причем по меньшей мере один процессор соединен по меньшей мере с одной памятью и по меньшей мере один процессор сконфигурирован для выполнения компьютерной программы или инструкций, хранящихся по меньшей мере в одной памяти, для обеспечения возможности аппаратуре связи выполнять способ по п. 13 или 14.
38. Машиночитаемый носитель данных, при этом машиночитаемый носитель данных хранит компьютерные инструкции и, когда компьютерные инструкции выполняются на компьютере, выполняется способ по любому из пп. 1-6.
39. Машиночитаемый носитель данных, при этом машиночитаемый носитель данных хранит компьютерные инструкции и, когда компьютерные инструкции выполняются на компьютере, выполняется способ по п. 11 или 12.
40. Машиночитаемый носитель данных, при этом машиночитаемый носитель данных хранит компьютерные инструкции и, когда компьютерные инструкции выполняются на компьютере, выполняется способ по любому из пп. 7-10.
41. Машиночитаемый носитель данных, при этом машиночитаемый носитель данных хранит компьютерные инструкции и, когда компьютерные инструкции выполняются на компьютере, выполняется способ по п. 13 или 14.
42. Система связи, содержащая:
аппаратуру по любому из пп. 15-21 и аппаратуру по любому из пп. 22-26.
43. Система связи, содержащая:
аппаратуру по любому из пп. 27-29 и аппаратуру по любому из пп. 30-33.
INTERDIGITAL INC, "Discussion and TP on UE to UE Relay Based on L2 Relay Architecture", vol | |||
Аппарат для очищения воды при помощи химических реактивов | 1917 |
|
SU2A1 |
Electronic, 3GPP DRAFT; R2-2006760, дата размещения в Интернет 06.08.2020, https://www.3gpp.org/ftp/tsg_ran/WG2_RL2/TSGR2_111-e/Docs | |||
INTEL CORPORATION, "Characteristics of L2 and L3-based Sidelink Relaying", vol | |||
Аппарат для очищения воды при помощи химических реактивов | 1917 |
|
SU2A1 |
E-meeting, 3GPP |
Авторы
Даты
2024-12-23—Публикация
2020-11-30—Подача
