СПОСОБ И УСТРОЙСТВО СВЯЗИ Российский патент 2024 года по МПК H04W24/02 H04L1/18 H04W72/04

Перекрестная ссылка на родственную заявку

Настоящая заявка испрашивает приоритет заявки на патент Китая № 202010704568.7, поданной в Национальное управление интеллектуальной собственности Китая 17 июля 2020 года и озаглавленной «COMMUNICATION METHOD AND APPARATUS», которая полностью включена сюда во всей своей полноте путем ссылки.

Область техники, к которой относится изобретение

Настоящая заявка относится, в общем, к области технологий беспроводной связи и, в частности, к способу и устройству связи.

Уровень техники

В системе беспроводной связи, например, системе связи нового радио (new radio, NR), обмен информацией между терминалом и сетевым устройством осуществляется по физическому каналу. Данные, то есть данные восходящей линии связи, отправляемые терминалом, как правило, передаются по физическому совместно используемому каналу восходящей линии связи (Physical Uplink Shared Channel, PUSCH). Управляющая информация, то есть управляющая информация восходящей линией связи, отправляемая терминалом, как правило, передается по физическому каналу управления восходящей линии связи (Physical Uplink Control Channel, PUCCH).

Для некоторых сценариев с глубоким покрытием, таких как граница соты или подвал, потери на пути распространения радиосигнала в беспроводной связи являются очень большими. В этом случае необходимо рассмотреть возможность улучшения покрытия. Например, улучшение покрытия реализуется за счет многократной отправки данных. Другими словами, терминал повторно отправляет данные PUSCH, и сетевое устройство объединяет повторно отправляемые данные для улучшения возможности покрытия сотовой связи.

В настоящее время в качестве примера используется повторная передача по восходящей линии связи. Фактическое количество повторных передач, выполняемых терминалом на ресурсах, сконфигурированных сетевым устройством, как правило, меньше, чем количество повторных передач, сконфигурированных сетевым устройством. В результате, суммарный выигрыш PUSCH, принимаемого сетевым устройством, является низким, что ограничивает эффективность улучшения покрытия.

Сущность изобретения

Настоящая заявка предоставляет способ и устройство связи для улучшения характеристик улучшения покрытия.

Согласно первому аспекту настоящая заявка предусматривает способ связи, который может быть применен к терминалу или сетевому устройству в системе беспроводной связи. Способ может включать в себя: получение по меньшей мере одного первого временного блока, где по меньшей мере один первый временной блок выполнен с возможностью выполнения повторной передачи в первом направлении передачи в первом местоположении на основе количества повторных передач, причем по меньшей мере один первый временной блок включает в себя по меньшей мере один второй временной блок, и временной блок, соответствующий первому местоположению во втором временном блоке, включает в себя временной блок, используемый для передачи во втором направлении передачи; и, если фактическая кодовая скорость для передачи первого сигнала во втором временном блоке меньше, чем заданная кодовая скорость, передачу первого сигнала во втором временном блоке.

Временной блок можно рассматривать как ресурс во временной области, например, может быть подкадром, слотом (slot), мини-слотом (mini-slot) или символом (symbol).

В настоящей заявке ресурсы, которые изначально не могут быть использованы для повторной передачи в первом направлении передачи, используются полностью, так что k повторных передач по восходящей линии связи первого сигнала завершаются, насколько это возможно, по меньшей мере в одном первом временном блоке. Таким образом, после приема первого сигнала может быть достигнуто хорошее комбинированное усиление, тем самым улучшая эффект улучшения покрытия.

В некоторых возможных реализациях фактическая кодовая скорость для отправки первого сигнала во втором временном блоке меньше, чем заданная кодовая скорость специально включает в себя:

Заданная кодовая скорость представляет собой заданную кодовую скорость или сконфигурированную кодовую скорость, например, заданная кодовая скорость конфигурируется с использованием сигнализации RRC или с использованием сигнализации DCI; или заданная кодовая скорость в m раз больше кодовой скорости для повторной передачи первого сигнала, где m задается или конфигурируется с использованием сигнализации более высокого уровня или сигнализации физического уровня.

В качестве альтернативы, количество символов во временной области, включенных во временной блок, соответствующий первому местоположению, больше или равно первому порогу.

В некоторых других возможных реализациях первый порог представляет собой заданное количество символов во временной области или сконфигурированное количество символов во временной области, например, количество символов во временной области конфигурируется с использованием сигнализации RRC или сигнализации DCI; или первый порог представляет собой значение [n×l], полученное округлением n раз количества l символов во временной области, требуемых для однократной повторной передачи первого сигнала, где n является заданным значением или сконфигурировано, и способ округления может представлять собой округление в большую сторону, округление в меньшую сторону или округление.

В некоторых других возможных реализациях первый временной блок представляет собой слот, второй временной блок представляет собой слот, и временной блок, который находится во втором временном блоке и который используется в первом направлении передачи, включает в себя по меньшей мере один символ во временной области.

В настоящей заявке слот может быть слотом или может быть мини-слотом.

В некоторых других возможных реализациях первое направление передачи является направлением передачи по восходящей линии связи, и второе направление передачи является направлением передачи по нисходящей линии связи; или первое направление передачи является направлением передачи по нисходящей линии связи, и второе направление передачи является направлением передачи по восходящей линии связи.

Согласно второму аспекту настоящая заявка предусматривает способ связи, который может быть применен к терминалу или сетевому устройству в системе беспроводной связи. Способ может включать в себя: определение третьего временного блока на основе направления передачи по меньшей мере одного первого временного блока, где по меньшей мере один первый временной блок выполнен с возможностью передачи первого сигнала в первом направлении передачи на основе количества повторных передач, и третий временной блок включает в себя все или часть временных блоков, которые находятся по меньшей мере в одном первом временном блоке и которые используются для передачи в первом направлении передачи; повторную передачу первого сигнала в третий временной блок; и, если третий временной блок не удовлетворяет требованиям передачи первого сигнала на основе количества повторных передач, передачу первого сигнала в четвертом временном блоке, где четвертый временной блок расположен по меньшей мере после одного первого временного блока во временной области, и третий временной блок и четвертый временной блок удовлетворяют требованиям передачи первого сигнала на основе количества повторных передач. Например, количество символов во временной области, включенных в третий временной блок и четвертый временной блок, больше или равно количеству символов во временной области, требуемому для передачи первого сигнала, исходя из количества повторных передач.

По меньшей мере один первый временной блок можно рассматривать как временной блок, выполненный с возможностью повторной передачи терминалом первого сигнала. Второй временной блок можно рассматривать как временной блок, фактически используемый для повторной передачи первого сигнала в сетевое устройство, и второй временной блок является частью по меньшей мере одного первого временного блока.

При необходимости первый временной блок и второй временной блок могут быть временными блоками с одинаковой степенью детализации. Например, первый временной блок представляет собой слот, и второй временной блок представляет собой слот. В качестве альтернативы, первый временной блок и второй временной блок могут быть временными блоками с разной степенью детализации. Второй временной блок можно рассматривать как подблок первого временного блока. Например, первый временной блок представляет собой слот, и второй временной блок представляет собой символ. Конечно, в качестве альтернативы первым временным блоком может быть подкадр, мини-слот и т.п. Соответственно, второй временной блок альтернативно может быть мини-слотом, слотом или символом. Второй временной блок включен по меньшей мере в один первый временной блок. Это не ограничивается конкретно в вариантах осуществления настоящей заявки.

В настоящей заявке, когда фактическое количество повторных передач первого сигнала по меньшей мере в одной сконфигурированной первой временном блоке не достигает k, повторная передача в первом направлении передачи может продолжаться в четвертом временном блоке по меньшей мере после одного первого временного блока во временной области до тех пор, пока количество повторных передач не достигнет k. Таким образом, после приема повторно переданного первого сигнала может быть достигнуто хорошее комбинированное усиление, тем самым улучшая эффект улучшения покрытия.

В некоторых возможных реализациях определение третьего временного блока на основе направления передачи по меньшей мере одного первого временного блока включает в себя: определение временного блока, который находится по меньшей мере в одном первом временном блоке и чье направление передачи является первым направлением передачи, в качестве третьего временного блока.

В некоторых других возможных реализациях определение третьего временного блока на основе направления передачи по меньшей мере одного первого временного блока включает в себя: определение временного блока, который находится по меньшей мере в одном первом временном блоке и удовлетворяет заданному условию, в качестве третьего временного блока, где заданное условие включает в себя следующее: фактическая кодовая скорость для передачи первого сигнала в первом временном блоке меньше, чем заданная кодовая скорость, временной блок, соответствующий первому местоположению в первом временном блоке, включает в себя временной блок, используемый для передачи во втором направлении передачи, и временной блок, соответствующий первому местоположению, выполнен таким образом, чтобы использоваться для повторной передачи в первом направлении передачи; или количество временных блоков, которые находятся в первом временном блоке и которые используются для передачи в первом направлении передачи, больше или равно первому порогу.

Заданная кодовая скорость представляет собой заданную кодовую скорость или сконфигурированную кодовую скорость, например, заданная кодовая скорость конфигурируется с использованием сигнализации RRC или с использованием сигнализации DCI; или заданная кодовая скорость в m раз больше кодовой скорости для повторной передачи первого сигнала, где m является заданным значением или сконфигурировано с использованием сигнализации более высокого уровня или сигнализации физического уровня.

Первый порог может быть заданным количеством символов во временной области; или первый порог может быть равен значению [n×l], полученному путем округления n раз количества l символов во временной области, требуемых для одной передачи первого сигнала, где n является заданным значением или сконфигурировано с использованием сигнализации, и способ округления может быть округлением в большую сторону, округлением в меньшую сторону или округлением.

В некоторых других возможных реализациях тот факт, что третий временной блок не соответствует требованиям передачи первого сигнала на основе количества повторных передач, включает в себя следующее: количество третьих временных блоков меньше или равно второму порогу, где второй порог представляет собой количество временных блоков, необходимое для передачи первого сигнала на основе количества повторных передач, например, l×k.

В некоторых других возможных реализациях определение третьего временного блока на основе направления передачи по меньшей мере одного первого временного блока включает в себя: получение первой информации конфигурирования, где первая информация конфигурирования указывает формат временного блока; и определение, на основе первой информации конфигурирования, первого временного блока в первом формате по меньшей мере в одном первом временном блоке в качестве третьего временного блока; или определение, на основе первой информации конфигурирования первого временного блока во втором формате по меньшей мере в одном первом временном блоке в качестве третьего временного блока, где все первые временные блоки в первом формате используются в первом направлении передачи, и первые временные блоки во втором формате частично используются в первом направлении передачи.

В некоторых других возможных реализациях первое направление передачи является направлением передачи по восходящей линии связи, и второе направление передачи является направлением передачи по нисходящей линии связи; или первое направление передачи является направлением передачи по нисходящей линии связи, и второе направление передачи является направлением передачи по восходящей линии связи.

В некоторых других возможных реализациях, перед передачей первого сигнала в четвертом временном блоке, способ дополнительно включает в себя: получение первого сообщения указателя, где первое сообщение указателя используется для конфигурирования передачи первого сигнала во временном блоке после первого временного блока.

В некоторых других возможных реализациях, перед передачей первого сигнала в четвертом временном блоке, способ дополнительно включает в себя: отправку второго сообщения указателя, где второе сообщение указателя указывает повторную передачу первого сигнала в четвертом временном блоке.

Согласно третьему аспекту настоящая заявка предусматривает устройство связи. Устройство может представлять собой микросхему или систему на микросхеме в устройстве связи (таком как терминал или сетевое устройство) или может быть функциональным модулем, который находится в устройстве связи и который выполнен с возможностью реализации способа в соответствии с любым из первого аспекта или возможных реализаций первого аспекта. Например, устройство связи включает в себя: первый блок обработки, выполненный с возможностью получения по меньшей мере одного первого временного блока, причем по меньшей мере один первый временной блок выполнен с возможностью выполнения повторной передачи в первом направлении передачи в первом местоположении на основе количества из повторных передач по меньшей мере один первый временной блок включает в себя по меньшей мере один второй временной блок, и временной блок, соответствующий первому местоположению во втором временном блоке, включает в себя временной блок, используемый для передачи во втором направлении передачи; и первый блок передачи, выполненный с возможностью: если фактическая кодовая скорость для передачи первого сигнала во втором временном блоке меньше, чем заданная кодовая скорость, передачи первого сигнала во втором временном блоке.

В некоторых возможных реализациях фактическая кодовая скорость для отправки первого сигнала во втором временном блоке меньше, чем заданная кодовая скорость специально включает в себя:

Заданная кодовая скорость является заданной кодовой скоростью или сконфигурированную кодовую скорость, например, заданная кодовая скорость конфигурируется с использованием сигнализации RRC или с использованием сигнализации DCI; или заданная кодовая скорость в m раз больше кодовой скорости для повторной передачи первого сигнала, где m является заданным значением или сконфигурировано с использованием сигнализации более высокого уровня или сигнализации физического уровня.

В качестве альтернативы, количество символов во временной области, включенных во временной блок, соответствующий первому местоположению, больше или равно первому порогу.

В некоторых других возможных реализациях первый порог представляет собой заданное количество символов во временной области; или первый порог представляет собой значение [n×l], полученное округлением n раз количества l символов во временной области, требуемых для одной передачи первого сигнала, где n является заданным значением или сконфигурировано с использованием сигнализации, и способом округления может быть округление в большую сторону, округление в меньшую сторону или округление.

В некоторых других возможных реализациях первый временной блок представляет собой слот, второй временной блок представляет собой слот, и временной блок, который находится во втором временном блоке и который используется в первом направлении передачи, включает в себя по меньшей мере один символ во временной области.

В некоторых других возможных реализациях первое направление передачи является направлением передачи по восходящей линии связи, и второе направление передачи является направлением передачи по нисходящей линии связи; или первое направление передачи является направлением передачи по нисходящей линии связи, и второе направление передачи является направлением передачи по восходящей линии связи.

Согласно четвертому аспекту настоящая заявка предусматривает устройство связи. Устройство может представлять собой микросхему или систему на микросхеме в устройстве связи (таком как терминал или сетевое устройство) или может быть функциональным модулем, который находится в устройстве связи и который выполнен с возможностью реализации способа в соответствии с любым из второго аспекта или возможных реализаций второго аспекта. Например, устройство связи включает в себя: второй блок обработки, выполненный с возможностью определения третьего временного блока на основе направления передачи по меньшей мере одного первого временного блока, где по меньшей мере один первый временной блок выполнен с возможностью передачи первого сигнала в первое направление передачи на основе количества повторных передач, и третий временной блок включает в себя все или часть временных блоков, которые находятся по меньшей мере в одном первом временном блоке и которые используются для передачи в первом направлении передачи; и второй блок передачи, выполненный с возможностью повторной передачи первого сигнала в третьем временном блоке; и, если третий временной блок не удовлетворяет требованиям передачи первого сигнала на основе количества повторных передач, передачи первого сигнала в четвертом временном блоке, где четвертый временной блок расположен по меньшей мере после одного первого временного блока во временной области, и третий временной блок и четвертый временной блок удовлетворяют требованиям передачи первого сигнала на основе количества повторных передач.

В некоторых возможных реализациях второй блок обработки специально выполнен с возможностью определения временного блока, который находится по меньшей мере в одном первом временном блоке и чье направление передачи является первым направлением передачи, в качестве третьего временного блока.

В некоторых других возможных реализациях второй блок обработки специально выполнен с возможностью определения временного блока, который находится по меньшей мере в одном первом временном блоке и который удовлетворяет заданному условию, в качестве третьего временного блока, где заданное условие включает в себя следующее: фактическая кодовая скорость для передачи первого сигнала в первом временном блоке меньше заданной кодовой скорости, временной блок, соответствующий первому местоположению в первом временном блоке, включает в себя временной блок, используемый для передачи во втором направлении передачи, и временной блок, соответствующий первому местоположению, выполнен таким образом, чтобы использоваться для повторной передачи в первом направлении передачи; или количество временных блоков, которые находятся в первом временном блоке и которые используются для передачи в первом направлении передачи, больше или равно первому порогу.

В некоторых других возможных реализациях тот факт, что третий временной блок не соответствует требованиям передачи первого сигнала на основе количества повторных передач, включает в себя следующее: количество третьих временных блоков меньше или равно второму порогу, где второй порог представляет собой количество временных блоков, необходимое для передачи первого сигнала на основе количества повторных передач.

В некоторых других возможных реализациях второй блок обработки специально выполнен с возможностью получения первой информации конфигурирования, где первая информация конфигурирования указывает формат временного блока; и определения, на основе первой информации конфигурирования, первого временного блока в первом формате по меньшей мере в одном первом временном блоке в качестве третьего временного блока; или определения, на основе первой информации конфигурирования, первого временного блока во втором формате по меньшей мере в одном первом временном блоке в качестве третьего временного блока, где все первые временные блоки в первом формате используются в первом направлении передачи, и первый временной блок во втором формате частично используются в первом направлении передачи.

В некоторых других возможных реализациях первое направление передачи является направлением передачи по восходящей линии связи, и второе направление передачи является направлением передачи по нисходящей линии связи; или первое направление передачи является направлением передачи по нисходящей линии связи, и второе направление передачи является направлением передачи по восходящей линии связи.

В некоторых других возможных реализациях второй блок обработки дополнительно выполнен с возможностью получения первого сообщения указателя перед передачей первого сигнала в четвертом временном блоке, где первое сообщение указателя используется для конфигурирования передачи первого сигнала во временном блоке после первого временного блока.

В некоторых других возможных реализациях второй блок обработки дополнительно выполнен с возможностью отправки второго сообщения указателя, где второе сообщение указателя указывает повторную передачу первого сигнала в четвертом временном блоке.

Согласно пятому аспекту настоящая заявка предусматривает устройство связи, включающее в себя энергонезависимую память и процессор, которые подключены друг к другу. Процессор вызывает программный код, хранящийся в памяти, для выполнения способа связи согласно любому из первого аспекта и второго аспекта и возможных реализаций первого аспекта и второго аспекта.

В настоящей заявке устройство связи может быть терминалом или сетевым устройством в системе беспроводной связи.

Согласно шестому аспекту настоящая заявка предусматривает машиночитаемый носитель информации. Машиночитаемый носитель информации хранит инструкции. Когда инструкции исполняются на компьютере, компьютер получает возможность выполнять способ связи согласно любому из первого аспекта и второго аспекта и возможных реализаций первого аспекта и второго аспекта.

Согласно седьмому аспекту настоящая заявка предусматривает компьютерную программу или компьютерный программный продукт. Когда компьютерная программа или компьютерный программный продукт исполняется на компьютере, компьютер получает возможность выполнять способ связи в соответствии с любым из первого аспекта и второго аспекта или возможных реализаций первого аспекта и второго аспекта.

Согласно восьмому аспекту настоящая заявка предусматривает способ связи, который может быть применен к терминалу или сетевому устройству в системе беспроводной связи. Способ может включать в себя: определение третьего временного блока и четвертого временного блока, где третий временной блок включает в себя все или часть временных блоков, которые находятся по меньшей мере в одном первом временном блоке и которые используются для передачи в первом направлении передачи, по меньшей мере один первый временной блок выполнен с возможностью передачи первого сигнала в первом направлении передачи на основе количества повторных передач, четвертый временной блок расположен по меньшей мере после одного первого временного блока во временной области, и третий временной блок и четвертый временной блок удовлетворяет требованиям передачи первого сигнала на основе количества повторных передач; и повторной передачи первого сигнала в третьем временном блоке и в четвертом временном блоке.

По меньшей мере один первый временной блок можно рассматривать как временной блок, выполненный с возможностью повторной передачи терминалом первого сигнала. Третий временной блок и четвертый временной блок можно рассматривать как временные блоки, фактически используемые для повторной передачи первого сигнала в сетевое устройство, и третий временной блок является частью по меньшей мере одного первого временного блока.

В настоящей заявке, когда фактическое количество повторных передач первого сигнала по меньшей мере в одной сконфигурированной первой временном блоке не достигает k, повторная передача в первом направлении передачи может продолжаться в четвертом временном блоке по меньшей мере после одного первого временного блока во временной области до тех пор, пока количество повторных передач не достигнет k. Таким образом, после приема повторно переданного первого сигнала может быть достигнуто хорошее комбинированное усиление, тем самым улучшая эффект улучшения покрытия.

В некоторых других возможных реализациях третий временной блок и четвертый временной блок включают в себя k временных блоков, версии избыточности RV первого сигнала, передаваемого в k временных блоках, каждая из которых представляет собой RV в последовательности RV, и k является количеством повторных передач.

В некоторых других возможных реализациях RV первого сигнала, переданного в i-й временном блоке из k временных блоков, является i-м RV в последовательности RV, и i меньше или равно общему количеству RV в последовательности RV.

В некоторых других возможных реализациях последовательность RV является заданной последовательностью или последовательностью, предварительно сконфигурированной с использованием сигнализации более высокого уровня.

В некоторых других возможных реализациях третий временной блок и четвертый временной блок включают в себя k временных блоков, ресурсы частотной области, используемые для повторной передачи первого сигнала в k временных блоках, являются разными, и k является количеством повторных передач.

В некоторых других возможных реализациях местоположение ресурса частотной области, используемого для многократной передачи первого сигнала в i-й временном блоке в k временных блоках, удовлетворяет следующей формуле:

,

где RB_start – начальное местоположение ресурса частотной области, смещение RB_offset в частотной области, RB_offset – целое число, большее или равное 0, N – количество RB в части полосы пропускания, и i меньше или равно количеству повторных передач.

В некоторых других возможных реализациях способ может дополнительно включать в себя: определение М последовательных первых временных блоков на основе третьего временного блока и четвертого временного блока, где М больше количества повторных передач.

В некоторых других возможных реализациях третий временной блок и четвертый временной блок включают в себя k временных блоков, и первый временной блок из M последовательных временных блоков представляет собой первый временной блок из k временных блоков или первый временной блок по меньшей мере в одном первом временном блоке. Последний временной блок из M последовательных временных блоков представляет собой последний временной блок из k временных блоков или H-ый временной блок после последнего временного блока из k временных блоков, все временные блоки от последнего временного блока из k временных блоков до H-го временного блока используются во втором направлении передачи, второе направление передачи отличается от первого направления передачи, и H является положительным целым числом.

В некоторых других возможных реализациях первое направление передачи является направлением передачи по восходящей линии связи, и второе направление передачи является направлением передачи по нисходящей линии связи; или первое направление передачи является направлением передачи по нисходящей линии связи, и второе направление передачи является направлением передачи по восходящей линии связи.

В некоторых других возможных реализациях, перед передачей первого сигнала в четвертом временном блоке, способ дополнительно включает в себя: получение первого сообщения указателя, где первое сообщение указателя используется для конфигурирования передачи первого сигнала во временном блоке после первого временного блока.

В некоторых других возможных реализациях, перед передачей первого сигнала в четвертом временном блоке, способ дополнительно включает в себя: отправку второго сообщения указателя, где второе сообщение указателя указывает повторную передачу первого сигнала в четвертом временном блоке.

Согласно девятому аспекту настоящая заявка предусматривает устройство связи. Устройство может представлять собой микросхему или систему на микросхеме в устройстве связи (таком как терминал или сетевое устройство) или может быть функциональным модулем, который находится в устройстве связи и который выполнен с возможностью реализации способа в соответствии с любым из восьмого аспекта или возможных реализаций восьмого аспекта. Например, устройство связи включает в себя: второй блок обработки, выполненный с возможностью определения третьего временного блока и четвертого временного блока, где третий временной блок включает в себя все или часть временных блоков, которые находятся по меньшей мере в одном первом временном блоке и которые используются для передачи в первом направлении передачи, по меньшей мере один первый временной блок выполнен с возможностью передачи первого сигнала в первом направлении передачи на основе количества повторных передач, четвертый временной блок расположен по меньшей мере после одного первого временного блока во временной области, и третий временной блок и четвертый временной блок удовлетворяют требованиям передачи первого сигнала на основе количества повторных передач; и второй блок передачи, выполненный с возможностью повторной передачи первого сигнала в третьем временном блоке и четвертом временном блоке.

В некоторых других возможных реализациях третий временной блок и четвертый временной блок включают в себя k временных блоков, версии избыточности RV первого сигнала, передаваемого в k временных блоках, каждый из которых представляет собой RV в последовательности RV, и k является количеством повторных передач.

В некоторых других возможных реализациях RV первого сигнала, переданного в i-й временном блоке из k временных блоков, является i-м RV в последовательности RV, и i меньше или равно общему количеству RV в последовательности RV.

В некоторых других возможных реализациях последовательность RV является заданной последовательностью или последовательностью, предварительно сконфигурированной с использованием сигнализации более высокого уровня.

В некоторых других возможных реализациях третий временной блок и четвертый временной блок включают в себя k временных блоков, ресурсы частотной области, используемые для повторной передачи первого сигнала в k временных блоках, являются разными, и k является количеством повторных передач.

В некоторых других возможных реализациях местоположение ресурса частотной области, используемого для повторной передачи первого сигнала в i-й временном блоке в k временных блоках, удовлетворяет следующей формуле:

,

где RB_start – начальное местоположение ресурса частотной области, смещение RB_offset в частотной области, RB_offset – целое число, большее или равное 0, N – количество RB в части полосы пропускания, и i меньше или равно количеству повторных передач.

В некоторых других возможных реализациях второй блок обработки дополнительно выполнен с возможностью определения М последовательных первых временных блоков на основе третьего временного блока и четвертого временного блока, где М больше количества повторных передач.

В некоторых других возможных реализациях третий временной блок и четвертый временной блок включают в себя k временных блоков, и первый временной блок из M последовательных временных блоков представляет собой первый временной блок из k временных блоков или первый временной блок по меньшей мере в одном первом временном блоке. Последний временной блок из M последовательных временных блоков представляет собой последний временной блок из k временных блоков или H-ый временной блок после последнего временного блока из k временных блоков, все временные блоки от последнего временного блока из k временных блоков до H-го временного блока используются во втором направлении передачи, второе направление передачи отличается от первого направления передачи, и H является положительным целым числом.

В некоторых других возможных реализациях первое направление передачи является направлением передачи по восходящей линии связи, и второе направление передачи является направлением передачи по нисходящей линии связи; или первое направление передачи является направлением передачи по нисходящей линии связи, и второе направление передачи является направлением передачи по восходящей линии связи.

Согласно десятому аспекту настоящая заявка предусматривает устройство связи, включающее в себя энергонезависимую память и процессор, которые подключены друг к другу. Процессор вызывает программный код, хранящийся в памяти, для выполнения способа связи согласно любому из восьмого аспекта и возможных реализаций восьмого аспекта.

В настоящей заявке устройство связи может быть терминалом или сетевым устройством в системе беспроводной связи.

Согласно одиннадцатому аспекту настоящая заявка предусматривает машиночитаемый носитель информации. Машиночитаемый носитель информации хранит инструкции. Когда инструкции исполняются на компьютере, компьютер получает возможность выполнять способ связи согласно любому из восьмого аспекта и возможных реализаций восьмого аспекта.

Согласно двенадцатому аспекту настоящая заявка предусматривает компьютерную программу или компьютерный программный продукт. Когда компьютерная программа или компьютерный программный продукт выполняется на компьютере, компьютер получает возможность реализовать способ связи согласно любому из восьмого аспекта или возможных реализаций восьмого аспекта.

Следует понимать, что технические решения в аспектах с третьего по седьмой настоящей заявки совпадают с решениями в первом аспекте и втором аспекте. Положительные эффекты, достигаемые в различных аспектах, и соответствующие возможные реализации аналогичны. Подробности повторно не описываются. Следует понимать, что технические решения в аспектах с девятого по двенадцатый аспект настоящей заявки совпадают с решением в восьмом аспекте. Положительные эффекты, достигаемые в различных аспектах, и соответствующие возможные реализации аналогичны. Подробности повторно не описываются.

Краткое описание чертежей

Ниже приводится описание сопроводительных чертежей, используемых при описании вариантов осуществления или предшествующего уровня техники настоящей заявки.

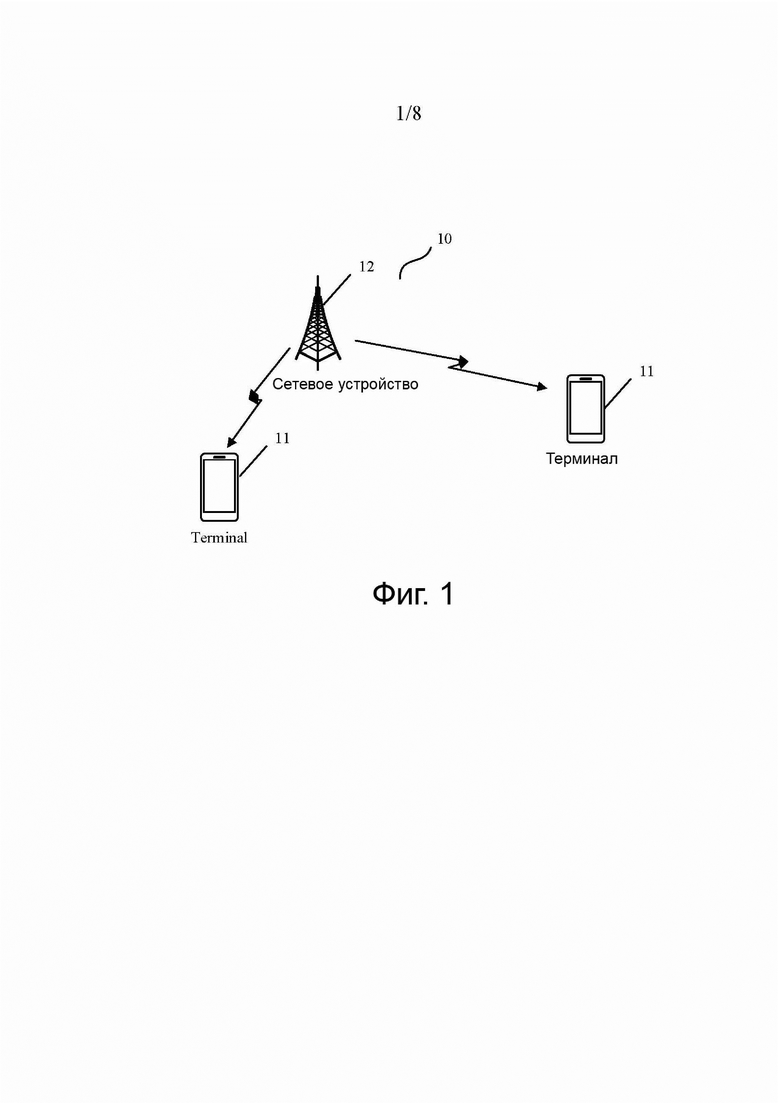

Фиг.1 – схематичное представление архитектуры системы связи согласно варианту осуществления настоящей заявки;

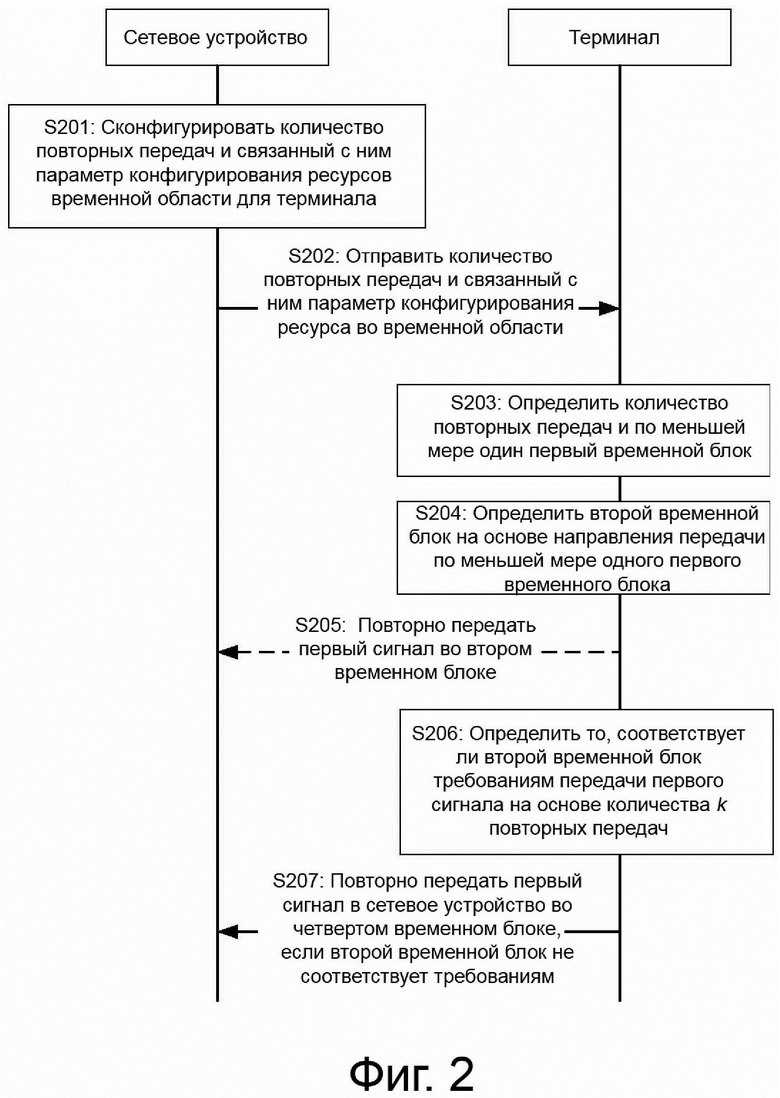

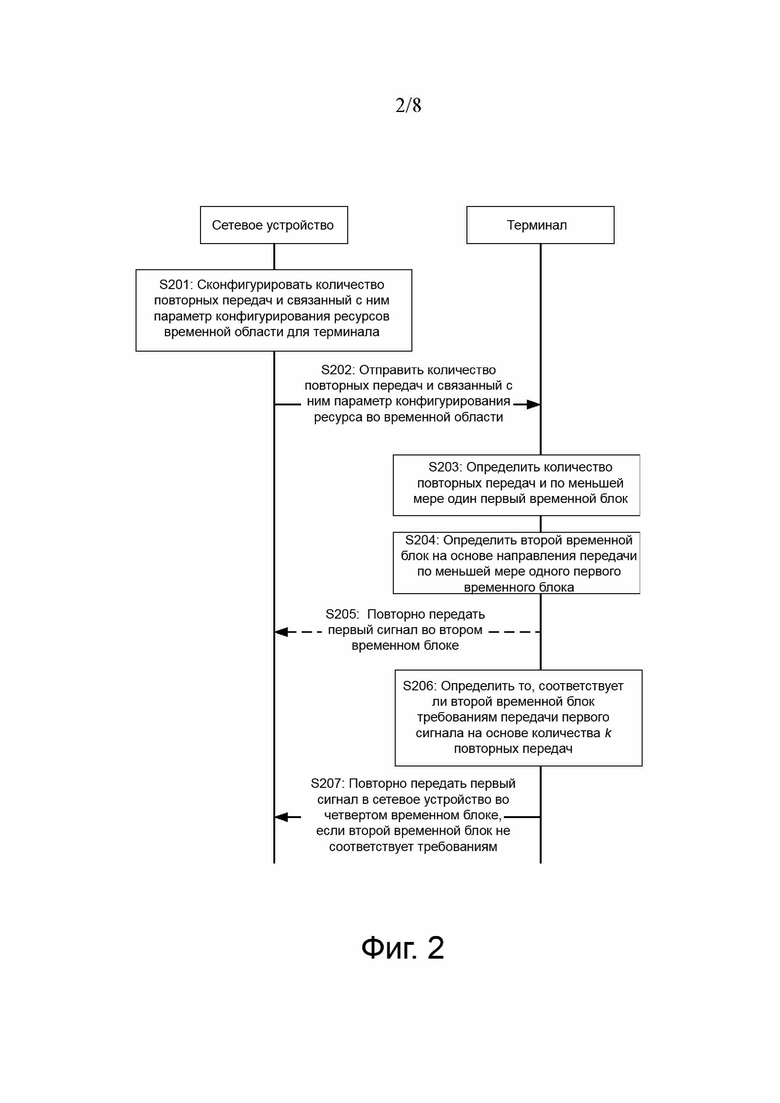

фиг.2 – блок-схема последовательности операций способа повторной передачи по восходящей линии связи согласно варианту осуществления настоящей заявки;

фиг.3 – схематичное представление временного блока согласно варианту осуществления настоящей заявки;

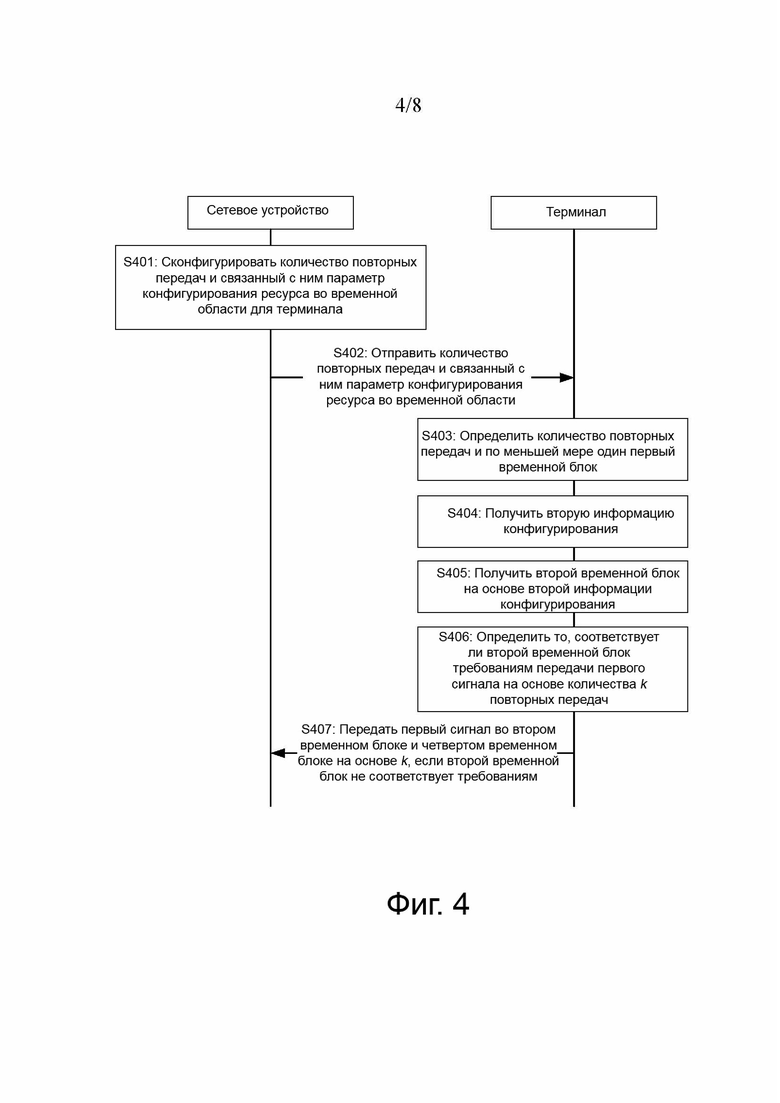

фиг.4 – блок-схема последовательности операций другого способа повторной передачи по восходящей линии связи согласно варианту осуществления настоящей заявки;

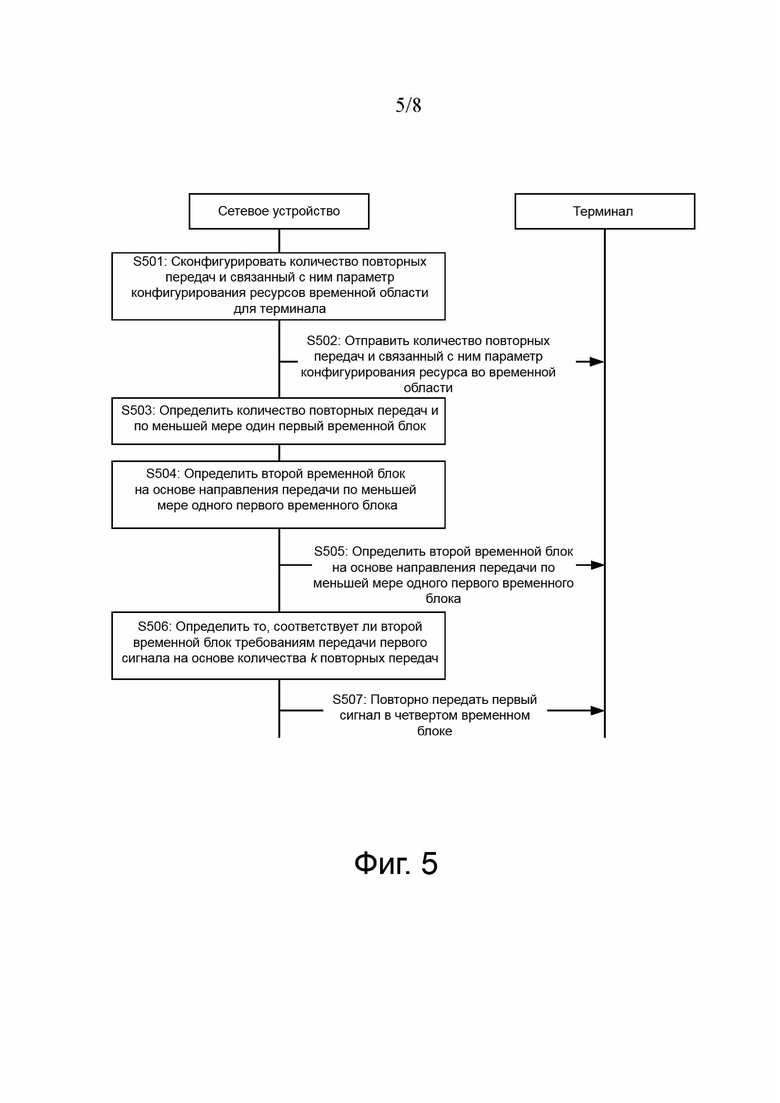

фиг.5 – блок-схема последовательности операций способа повторной передачи по нисходящей линии связи согласно варианту осуществления настоящей заявки;

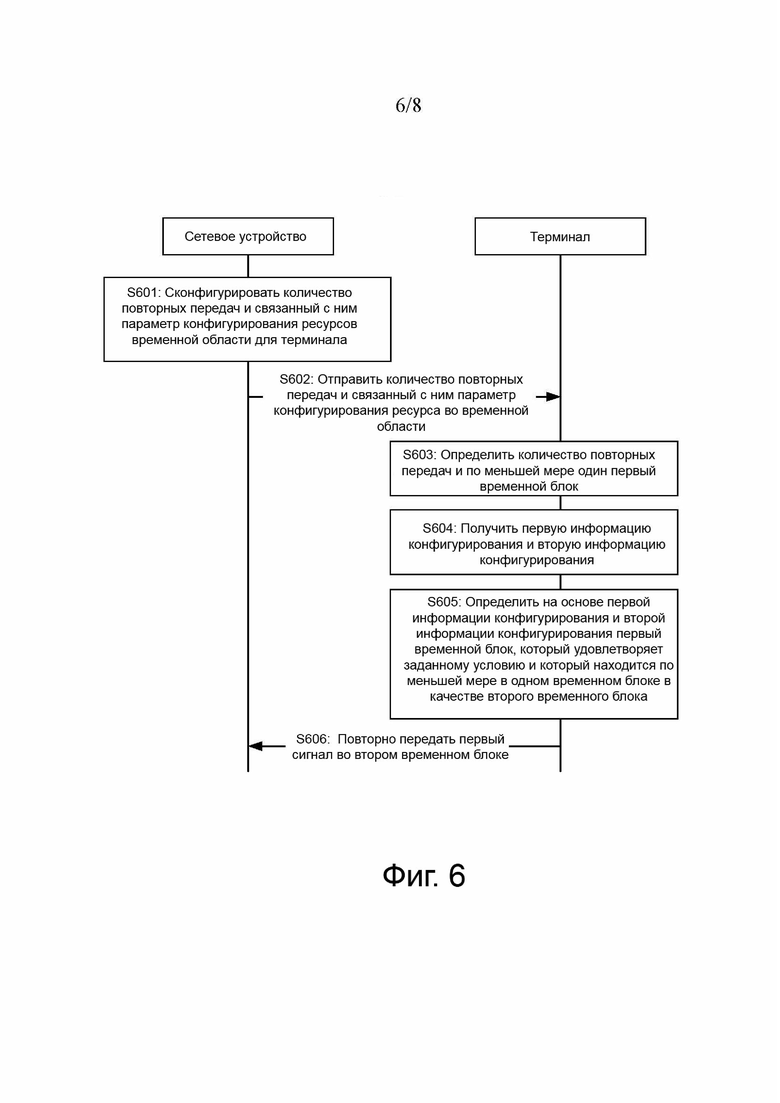

фиг.6 – блок-схема последовательности операций еще одного способа повторной передачи по восходящей линии связи согласно варианту осуществления настоящей заявки;

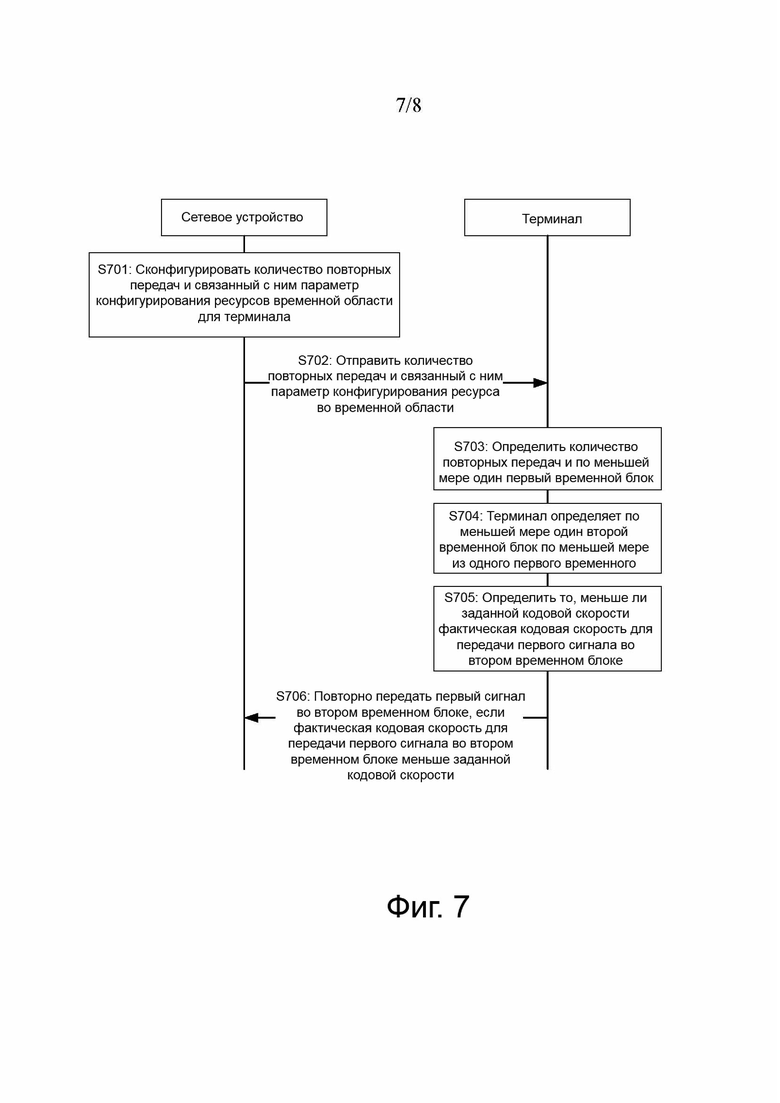

фиг.7 – блок-схема последовательности операций еще одного способа повторной передачи по восходящей линии связи согласно варианту осуществления настоящей заявки; и

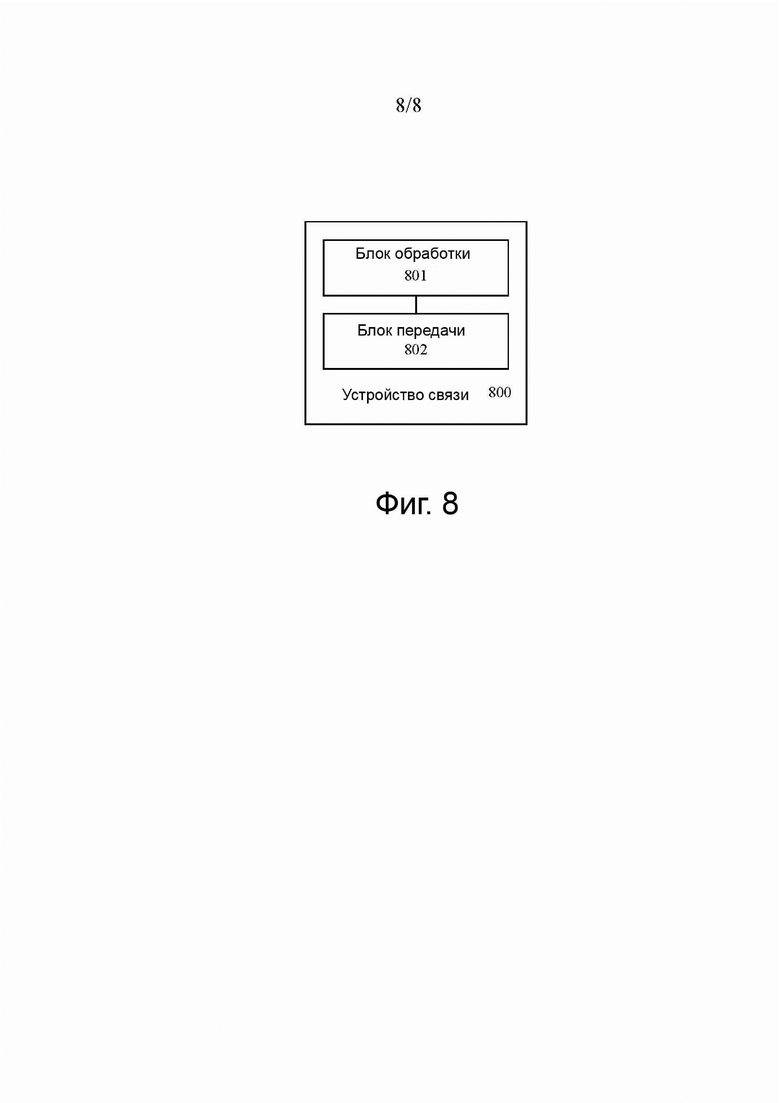

фиг.8 – схематичное представление структуры устройства связи согласно варианту осуществления настоящей заявки.

Подробное описание изобретения

Ниже приводится описание вариантов осуществления настоящей заявки со ссылкой на сопроводительные чертежи в вариантах осуществления настоящей заявки. В последующем описании делается ссылка на сопроводительные чертежи, которые составляют часть настоящей заявки и показывают конкретные аспекты вариантов осуществления настоящей заявки в иллюстративной форме или в которых могут использоваться конкретные аспекты вариантов осуществления настоящей заявки. Следует понимать, что варианты осуществления настоящей заявки могут использоваться в других аспектах и могут включать в себя структурные или логические изменения, не показанные на сопроводительных чертежах. Например, следует понимать, что раскрытие со ссылкой на описанный способ может также применяться к соответствующему устройству или системе для выполнения способа, и наоборот. Например, если описаны один или несколько конкретных этапов способа, соответствующее устройство может включать в себя один или несколько блоков, таких как функциональные блоки, для выполнения описанного одного или нескольких этапов способа (например, один блок выполняет один или несколько этапов; или множество блоков, каждый из которых выполняет один или несколько из множества этапов), даже если такие один или несколько блоков явно не описаны или не проиллюстрированы на сопроводительных чертежах. В дополнение к этому, например, если конкретное устройство описывается на основе одного или нескольких блоков, таких как функциональный блок, соответствующий способ может включать в себя один этап реализации функциональности одного или нескольких блоков (например, один этап реализации функциональности одного модуля) или более модулей; или множество этапов, каждый из которых предназначен для реализации функциональности одного или более модулей во множестве модулей), даже если такой один или несколько этапов явно не описаны или не проиллюстрированы на сопроводительных чертежах. Кроме того, следует понимать, что признаки различных примерных вариантов осуществления и/или аспектов, описанных в данном описании, могут объединяться друг с другом, если не указано иное.

В системе беспроводной связи, например, новой системе радиосвязи (new radio, NR), информация, которой обмениваются между терминалом и сетевым устройством, передается по физическому каналу. Данные, то есть данные восходящей линии связи, отправляемые терминалом, как правило, передаются по физическому совместно используемому каналу восходящей линии связи (physical uplink shared channel, PUSCH). Управляющая информация, то есть управляющая информация восходящей линией связи, отправляемая терминалом, как правило, передается по физическому каналу управления восходящей линии связи (Physical Uplink Control Channel, PUCCH). В дополнение к этому, терминал может дополнительно послать зондирующий опорный сигнал (Sounding Reference Signal, SRS). Сетевое устройство оценивает качество канала терминала на разных частотах, принимая SRS терминала.

Для некоторых сценариев с глубоким покрытием, таких как граница соты или подвал, потери на пути распространения радиосигнала очень велики. В этом случае требуется улучшение покрытия. Улучшение покрытия может быть реализовано за счет повторной отправки данных. Например, терминал неоднократно отправляет данные PUSCH, и сетевое устройство объединяет повторно отправляемые данные для реализации улучшения покрытия.

В качестве примера используется передача по восходящей линии связи. Сетевое устройство конфигурирует, для терминала, временной блок, используемый для повторной передачи, и количество повторных передач, и указывает терминалу временной блок и количество повторных передач, так что терминал может многократно отправлять данные PUSCH в сетевое устройство во временном блоке, сконфигурированного сетевым устройством, на основе количества повторных передач, сконфигурированных сетевым устройством.

Следует отметить, что временной блок в вариантах осуществления настоящей заявки можно рассматривать как ресурс во временной области, например, он может быть подкадром, слотом (slot), мини-слотом (mini-slot) или символ (symbol). Временной блок, описанный в последующих одном или более вариантах осуществления, совпадает с описанием предыдущего временного блока. Это не ограничивается конкретно в вариантах осуществления настоящей заявки.

В вариантах осуществления настоящей заявки сетевое устройство может указывать, терминалу с использованием сигнализации управления радиоресурсами (Radio Resource Control, RRC) или управляющей информации нисходящей линии связи (Downlink Control Information, DCI), сконфигурированный временной блок, используемый для повторяющихся передачи и сконфигурированное количество повторных передач.

Например, сетевое устройство может сконфигурировать количество повторных передач данных PUSCH, используя следующее поле в сигнализации RRC:

ConfiguredGrantConfig::RepK = {n1,n2,n4,n8}.

В качестве альтернативы, сетевое устройство может сконфигурировать количество повторных передач SRS, используя следующее поле в сигнализации RRC:

SRS-Resource::RepetitionFactor = {n1,n2,n4}.

В качестве альтернативы, сетевое устройство может указать количество повторных передач с использованием индекса таблицы выделения ресурсов временной области (Time Domain Resource Allocation, TDRA) в DCI.

Кроме того, сетевое устройство может дополнительно указывать через DCI временной блок, используемый для повторной передачи. В частности, сетевое устройство может указать, через DCI, ресурс начального домена для одиночной передачи и продолжительность одной передачи. Терминал может определить, основываясь на количестве повторных передач, ресурсе начального домена и продолжительности времени, временной блок, используемый для повторной передачи.

Конечно, сетевое устройство может альтернативно указывать другим способом временной блок, используемый для повторной передачи, и количество повторных передач. Это не ограничивается конкретно в вариантах осуществления настоящей заявки.

В этом случае терминал может определить, на основе указания сигнализации RRC или DCI, временной блок, используемый для повторной передачи, и затем выполнить повторную передачу по восходящей линии связи в временных блоках на основе количества повторных передач. Однако не все временные блоки, которые сконфигурированы сетевым устройством для терминала и которые используются для повторной передачи, используются для повторной передачи по восходящей линии связи в фактическом процессе передачи. Особенно в системе дуплексной связи с временным разделением каналов (Time Domain Duplex, TDD), так как некоторые временные блоки сконфигурированы для передачи в направлении передачи по нисходящей линии связи, или некоторые временные блоки заняты пакетными данными с более высоким приоритетом, фактическое количество повторных передач, выполняемых терминалом, меньше количества k повторных передач, сконфигурированных сетевым устройством. Таким образом, сетевое устройство может объединять только принятые сигналы с относительно небольшим количеством повторных передач, что дает небольшой суммарный выигрыш. Это влияет на эффект улучшения покрытия.

Для решения проблемы, связанной с тем, что производительность улучшения покрытия ограничена, так как фактическое количество повторных передач меньше заданного количества повторных передач, вариант осуществления настоящей заявки предусматривает способ связи. Способ может быть применен к системе связи. На фиг.1 показано схематичное представление архитектуры системы связи согласно этому варианту осуществления настоящей заявки. Смотри фиг.1. Система 10 связи может включать в себя терминал 11 и сетевое устройство 12.

Сетевое устройство может быть устройством связи, которое находится на стороне сети доступа и которое выполнено с возможностью поддержки терминала при доступе к системе беспроводной связи, и может быть, например, развитым узлом NodeB (evolved NodeB, eNB) в системе связи, поддерживающим технологию доступа 4G, или NodeB следующего поколения (next generation NodeB, gNB), приемопередающей точкой (Transmission Reception Point, TRP), ретрансляционным узлом (Relay Node, RN), точкой доступа (Access Point, AP) и т.п. в системе связи, поддерживающей технологию доступа 5G.

Терминал может быть устройством связи, которое обеспечивает связь для передачи голоса или данных для пользователя, например, также может упоминаться как пользовательское оборудование (User Equipment, UE), мобильная станция (mobile station), абонентское устройство (subscriber unit), станция (STAtion) или терминальное оборудование (terminal equipment, TE). Терминал дополнительно может быть сотовым телефоном (cellular phone), персональным цифровым помощником (Personal Digital Assistant, PDA), беспроводным модемом (modem), карманным (handheld) устройством, переносным компьютером (laptop computer), беспроводным телефоном (cordless phone), станцией локального беспроводного шлейфа (Wireless Local Loop, WLL), планшетным компьютером (pad) и т.п. С развитием технологий беспроводной связи любое устройство, которое может получить доступ к системе беспроводной связи, обмениваться данными с сетевой стороной системы беспроводной связи или обмениваться данными с другим устройством с использованием системы беспроводной связи, может быть терминалом в вариантах осуществления настоящей заявки, например, как терминал и транспортное средство в интеллектуальной транспортной системе, бытовым устройством в интеллектуальном домашнем хозяйстве, прибором для считывания показаний счетчика электроэнергии в интеллектуальной сети, прибором для контроля напряжения, прибором для мониторинга окружающей среды, прибором для видеонаблюдения в интеллектуальной сети безопасности или кассовым аппаратом. В вариантах осуществления настоящей заявки терминал может взаимодействовать с сетевым устройством, и многочисленные терминалы также могут взаимодействовать друг с другом. Терминал может быть стационарным или подвижным. Терминал или устройство связи в вариантах осуществления настоящей заявки альтернативно могут быть некоторыми устройствами в любом из вышеперечисленных устройств, например, микросхемой, системой микросхем или схемной структурой.

Во-первых, способ связи, предусмотренный в данном варианте осуществления настоящей заявки, описан в качестве примера с использованием повторной передачи по восходящей линии связи.

В данном варианте осуществления настоящей заявки, в сценарии повторной передачи по восходящей линии связи, первое устройство связи может быть терминалом, второе устройство связи может быть сетевым устройством, и повторная передача представляет собой повторную отправку. В сценарии повторной передачи по нисходящей линии связи первое устройство связи может быть сетевым устройством, и второе устройство связи может быть терминалом, и повторная передача представляет собой повторный прием.

На фиг.2 показана блок-схема последовательности операций способа повторной передачи по восходящей линии связи согласно варианту осуществления настоящей заявки. Как показано сплошными линиями на фиг.2, способ может включать в себя следующие этапы.

S201: Сетевое устройство конфигурирует количество повторных передач и связанный с ним параметр конфигурации ресурсов временной области для терминала.

Количество повторных передач (обозначенное как k) можно рассматривать как количество повторных передач, которые сетевое устройство ожидает из терминала. Связанный с этим параметр конфигурации ресурса временной области может включать в себя начальное местоположение (обозначенное s) временного блока для одиночной передачи и продолжительность времени (обозначенную l) одиночной передачи. Конечно, сетевое устройство может дополнительно сконфигурировать другой параметр конфигурации, относящийся к повторной передаче для терминала, например, тип сопоставления PUSCH. Это не ограничивается конкретно в данном варианте осуществления настоящей заявки.

В некоторых возможных реализациях k может быть указан следующим образом: Для PUSCH, запланированного для передачи на основе физического канала управления нисходящей линии связи (physical downlink control channel, PDCCH), соответствующий k может быть сконфигурирован с использованием сигнализации более высокого уровня: коэффициента агрегации PUSCH (pusch-aggregationfactor). Для PUSCH, запланированного для передачи на основе сконфигурированного гранта (configured grant), соответствующий k может быть сконфигурирован с использованием ConfiguredGrantConfig::RepK в сигнализации RRC. Для PDSCH, запланированного для передачи на основе сконфигурированного гранта, соответствующий k может быть сконфигурирован с использованием pdsch-aggregationfactor в сигнализации RRC.

Во время фактического применения диапазон значений k может быть следующим. Когда k конфигурируется с использованием push-aggregationfactor, имеется три возможных значения {2, 4, 8} k. Если для поля задано значение по умолчанию (то есть поле не существует), k по умолчанию устанавливается равным 1. Когда k конфигурируется с использованием ConfiguredGrantConfig::RepK, возможные значения k представляет собой {n1, n2, n4, n8}, соответствующие 1, 2, 4 и 8 повторениям, соответственно.

Кроме того, связанный параметр конфигурирования ресурса временной области может быть указан путем использования поля TDRA в DCI. Предполагая, что значение поля, равное m, m +1 указывает индекс строки таблицы распределения ресурсов временной области, и информация в строке конкретно указывает параметр конфигурирования ресурса временной области.

Во время фактического применения, в соответствии с первым форматом DCI (format), поле TDRA имеет всего 4 бита. Терминал может получать соответствующие значения s и l из заданной таблицы выделения ресурсов временной области на основе поля TDRA, первого формата DCI, типа скремблирования временного идентификатора радиосети (radio network temporary identifier, RNTI) и т.п.

В качестве альтернативы, для другого формата DCI поле TDRA в DCI может иметь {0, 1, 2, 3, 4, 5} битов. PUSCH-timeDomainResourceAllocation выбирается из одного списка PUSCH-timeDomainResourceAllocation, сконфигурированного более высоким уровнем на основе поля TDRA, и выбранный PUSCH-timeDomainResourceAllocation включает значения индикатора начала и длины (start and length indicator values, SLIVs) = {0,..., 127}. Терминал может вычислить значения s и l на основе SLIV, используя следующий код:

if (l–1) ≤ 7 then

SLIV = 14(l–1)+s

else

SLIV = 14(14–l+1)+(14–1–s)

где 0 < l ≤ 14–s

Кроме того, для различных типов сопоставления PUSCH значения s, l или s + l смотри в следующей таблице 1.

Таблица 1

PUSCH
тип сопоставления Обычный циклический префикс
(normal cyclic prefix) Расширенный циклический префикс
(extended cyclic prefix) s l s+l s l s+l Тип A
(Type A) 0 {4,..., 14} {4,..., 14}
(Повторить только тип A) 0 {4,..., 12} {4,..., 12} Тип Б
(Type B) {0,..., 13} {1,..., 14} {1,..., 14},
(Повторить только тип A)
{1,..., 27},
(Повторить только тип B) {0,..., 11} {1,..., 12} {1,..., 12}

Конечно, сетевое устройство может альтернативно указывать k, s и l с использованием другого параметра конфигурирования. Это не ограничивается конкретно в данном варианте осуществления настоящей заявки.

S202: Сетевое устройство отправляет в терминал количество повторных передач и связанный с ним параметр конфигурирования ресурса временной области.

Сетевое устройство отправляет количество повторных передач и связанный с ним параметр конфигурирования ресурсов временной области, которые сконфигурированы, в терминал. Например, сетевое устройство включает в себя количество повторных передач и связанный с ним параметр конфигурирования ресурса временной области, которые сконфигурированы в сигнализации RRC или DCI, и отправляет сигнализацию RRC или DCI в терминал, чтобы указать терминалу s, l и k.

S203: Терминал определяет количество повторных передач и по меньшей мере один первый временной блок.

По меньшей мере один первый временной блок выполнен с возможностью передачи первого сигнала в направлении передачи по восходящей линии связи (например, в первом направлении передачи) на основе количества k повторных передач. Другими словами по меньшей мере один первый временной блок можно рассматривать как временной блок, выполненный с возможностью повторной передачи терминалом первого сигнала.

После приема количества повторных передач и соответствующего параметра конфигурирования ресурса временной области, который был отправлен сетевым устройством, терминал может определить, на основе s, l и k, по меньшей мере один временной блок, который сконфигурирован сетевым устройством для терминала и который используется для повторной передачи по восходящей линии связи, то есть по меньшей мере один первый временной блок. Например, временным блоком является слот. Если типом сопоставления PUSCH является тип A (Type A), терминал может выполнять повторную передачу в первых местоположениях в k слотах, где повторная передача PUSCH в каждом слоте занимает одно и то же местоположение символа во временной области (то есть временное окно символа между s и s+l в каждом слоте). Если тип сопоставления PUSCH представляет собой тип B (Type B), терминал может выполнять повторную передачу во временном окне символа между s и s+l×k.

Следует отметить, что в данном варианте осуществления настоящей заявки первое местоположение является местоположением во временной области, используемым для передачи первого сигнала в первом временном блоке. Например, первое местоположение является местоположением символа во временной области, который сконфигурирован сетевым устройством для терминала и который используется для повторной передачи первого сигнала в первом временном блоке, когда типом сопоставления PUSCH является тип A. Например, первое местоположение может быть временным окном символа между s и s+l в слоте. В этом случае терминал может многократно передавать первый сигнал во временных окнах символа между s и s+l в k слотах.

S204: Терминал определяет второй временной блок (который также может обозначаться как третий временной блок) на основе направления передачи по меньшей мере одного первого временного блока.

Второй временной блок является временным блоком, который представляет собой всю или часть по меньшей мере одного первого временного блока и который используется для передачи в направлении передачи по восходящей линии связи (то есть в первом направлении передачи). Другими словами, второй временной блок можно рассматривать как временной блок, фактически используемый для повторной передачи первого сигнала в сетевое устройство, и второй временной блок является частью по меньшей мере одного первого временного блока.

При необходимости первый временной блок и второй временной блок могут быть временными блоками с одинаковой степенью детализации. Например, первый временной блок представляет собой слот, и второй временной блок представляет собой слот. В качестве альтернативы, первый временной блок и второй временной блок могут быть временными блоками с разной степенью детализации. Второй временной блок можно рассматривать как подблок первого временного блока. Например, первый временной блок представляет собой слот, и второй временной блок представляет собой символ. Конечно, первым временным блоком альтернативно может быть подкадром, мини-слотом и т.п. Соответственно, второй временной блок альтернативно может быть мини-слотом, слотом или символом. Второй временной блок включен по меньшей мере в один первый временной блок. Это не ограничивается конкретно в данном варианте осуществления настоящей заявки.

В некоторых возможных вариантах осуществления, как показано пунктирной линией на фиг.2, перед этапом S204 способ может дополнительно включать в себя следующее: этап S205: терминал многократно передает первый сигнал в сетевое устройство по меньшей мере в одно втором временном блоке.

Здесь, после определения по меньшей мере одного первого временного блока на этапе S203, терминал может начать многократно передавать данные восходящей линии связи, а именно первый сигнал, в сетевое устройство по меньшей мере в одном первом временном блоке (например, в слоте). Однако в процессе, в котором терминал повторно передает первый сигнал, некоторые временные блоки (которые могут быть слотами или символами) по меньшей мере в одном первом временном блоке планируются базовой станцией для передачи второго сигнала в направлении передачи по нисходящей линии связи (во втором направлении передачи) или планируются базовой станцией для передачи второго сигнала с более высоким приоритетом в направлении передачи по восходящей линии связи. В этом случае терминал может повторно отправить первый сигнал только во временном блоке, который находится по меньшей мере в одном первом временном блоке и который используется для направления передачи по восходящей линии связи, то есть терминал может повторно передавать данные восходящей линии связи в сетевое устройство только во втором временном блоке.

В некоторых возможных реализациях, так как некоторые временные блоки по меньшей мере в одном первом временном блоке могут быть запланированы для передачи в направлении передачи по нисходящей линии связи или для передачи второго сигнала с более высоким приоритетом в направлении передачи по восходящей линии связи, после многократной передачи первого сигнала в сетевое устройство на этапе S204, терминал может исключить по меньшей мере из одного первого временного блока временной блок, используемый для передачи в направлении передачи по нисходящей линии связи, и/или временной блок, используемый для передачи второго сигнала, чтобы определить второй временной блок, то есть временной блок, фактически используемый для повторной передачи первого сигнала. Например, предполагается, что сетевое устройство конфигурирует пять слотов (пять первых временных блоков) для терминала для передачи в направлении передачи по восходящей линии связи, и три из пяти слотов запланированы для передачи в направлении передачи по нисходящей линии связи. В этом случае только два слота (то есть два вторых временных блока) фактически используются для передачи в направлении передачи по восходящей линии связи, так что количество вторых временных блоков меньше, чем количество первых временных блоков. В другом примере предполагается, что сетевое устройство конфигурирует два слота (два первых временных блока, включающих в себя всего 28 символов) для терминала для передачи в направлении передачи по восходящей линии связи, пять символов в двух слотах запланированы для передачи второго сигнала с более высоким приоритетом в направлении передачи по восходящей линии связи. В этом случае только 23 символа (то есть 23 вторых временных блока) фактически используются для передачи первого сигнала в направлении передачи по восходящей линии связи, так что количество вторых временных блоков меньше, чем общее количество подблоков двух первых временных блоков.

В некоторых других возможных реализациях, в дополнение к конфигурированию по меньшей мере одного первого временного блока для терминала, сетевое устройство дополнительно конфигурирует направление передачи каждого первого временного блока для терминала. Таким образом, перед этапом S204 терминал может дополнительно получить вторую информацию конфигурирования, где вторая информация конфигурирования указывает направление передачи каждого первого временного блока. Перед выполнением этапа S205 терминал может дополнительно определить то, по меньшей мере в одном первом временном блоке на основе второй информации конфигурирования, первые временные блоки, которые используются для передачи в направлении передачи по восходящей линии связи, и первые временные блоки, которые используются для передачи в направлении передачи по нисходящей линии связи, чтобы определить по меньшей мере один второй временной блок. Например, терминал может определить на основе второй информации конфигурирования все или часть временных блоков по меньшей мере в одном первом временном блоке, которые используются в направлении передачи по нисходящей линии связи (втором направлении передачи) в качестве вторых временных блоков, или может определить на основе второй информации конфигурирования все временные блоки по меньшей мере в одном первом временном блоке, которые используются в направлении передачи по восходящей линии связи в качестве вторых временных блоков. Конечно, возможен и другой случай. Это не ограничивается конкретно в данном варианте осуществления настоящей заявки. В этом случае терминал может определить второй временной блок по меньшей мере из одного первого временного блока, и затем передать первый сигнал во втором временном блоке (где для конкретных описаний следует обратиться к следующему варианту осуществления, показанному на фиг.4).

S206: Терминал определяет то, соответствует ли второй временной блок требованиям передачи первого сигнала, на основе количества k повторных передач. Если второй временной блок не соответствует требованиям, выполняется этап S207, или, если второй временной блок соответствует требованиям, процедура завершается.

Здесь, после окончания передачи первого сигнала во втором временном блоке или перед определением второго временного блока по меньшей мере из одного первого временного блока, терминал может определить то, требуется ли количество временных блоков для передачи первого сигнала на основе количества повторных передач больше количества вторых временных блоков, то есть определить то, меньше или равно ли количество вторых временных блоков второму порогу. Второй порог здесь представляет собой количество временных блоков, требуемых для передачи первого сигнала, исходя из количества k повторных передач, то есть l×k.

Следует отметить, что, когда второй временной блок является подблоком первого временного блока, количество временных блоков, необходимых для передачи первого сигнала на основе количества повторных передач, можно рассматривать как общее количество подблоков первого временного блока, который занят для повторной передачи первого сигнала на основе сконфигурированного количества повторных передач. Например, первым временным блоком является слот. В этом случае количество временных блоков, необходимое для повторной передачи первого сигнала на основе количества повторных передач, может быть общим количеством символов, занятых для повторной передачи первого сигнала на основе k. В этом случае второй временной блок может быть символом.

После повторной передачи первого сигнала в сетевое устройство во втором временном блоке, на этапе S205 терминал может определить временной блок, фактически используемый для повторной передачи первого сигнала. Затем терминал может определить то, больше ли количество временных блоков, требуемых для выполнения повторной передачи в направлении передачи по восходящей линии связи на основе сконфигурированного количества k повторных передач, чем количество вторых временных блоков. Если количество временных блоков, требуемых для выполнения повторной передачи в направлении передачи по восходящей линии связи, превышает количество вторых временных блоков, это указывает то, что фактическое количество повторных передач, выполняемых терминалом, не достигает k. Другими словами, терминал не может выполнить k повторных передач в направлении передачи по восходящей линии связи по меньшей мере в одном первом временном блоке, сконфигурированном сетевым устройством для терминала. В этом случае терминал должен продолжать повторную передачу в направлении передачи по восходящей линии связи в другом временном блоке (например, в четвертом временном блоке) по меньшей мере после одного первого временного блока во временной области до тех пор, пока количество повторных передач не достигнет k. В противном случае это указывает то, что фактическое количество повторных передач, выполненных терминалом, достигает k. Другими словами, терминал может выполнить k повторных передач в направлении передачи по восходящей линии связи по меньшей мере в одном первом временном блоке, сконфигурированном сетевым устройством для терминала, так что после того, как сетевое устройство примет повторно переданный первый сигнал, достигается хороший суммарный выигрыш, тем самым улучшая эффект улучшения покрытия.

В некоторых возможных реализациях третий временной блок может быть временным блоком, расположенным по меньшей мере после одного первого временного блока во временной области, и третий временной блок может быть временным блоком, таким как подкадр, слот, мини-слот или символ. Это не ограничивается конкретно в данном варианте осуществления настоящей заявки.

Кроме того, третий временной блок может быть временным блоком, сконфигурированным сетевым устройством для терминала для передачи по восходящей линии связи или передачи по нисходящей линии связи, или может быть временным блоком, не сконфигурированным сетевым устройством для терминала. Это не ограничивается конкретно в данном варианте осуществления настоящей заявки.

S207: Терминал повторно передает первый сигнал в сетевое устройство в четвертом временном блоке по меньшей мере после одного первого временного блока.

Если терминал не может выполнить k повторных передач в направлении передачи по восходящей линии связи во втором временном блоке, терминал может продолжать повторно передавать первый сигнал в сетевое устройство в одном или более временных блоках (а именно, в четвертом временном блоке) по меньшей мере после одного первого временного блока до тех пор, пока количество раз, которое терминал повторно передает первый сигнал в сетевое устройство во втором временном блоке и четвертом временном блоке, не достигнет сконфигурированного количества временных блоков для повторной передачи. Здесь можно понять, что терминал неоднократно передает первый сигнал в сетевое устройство во втором временном блоке и в четвертом временном блоке, и общее количество вторых временных блоков и четвертых временных блоков больше или равно количеству временных блоков, необходимых для передачи первого сигнала на основе количества повторных передач. В качестве альтернативы, можно понять, что терминал повторно передает первый сигнал в сетевое устройство во втором временном блоке и в четвертом временном блоке на основе сконфигурированного количества k повторных передач.

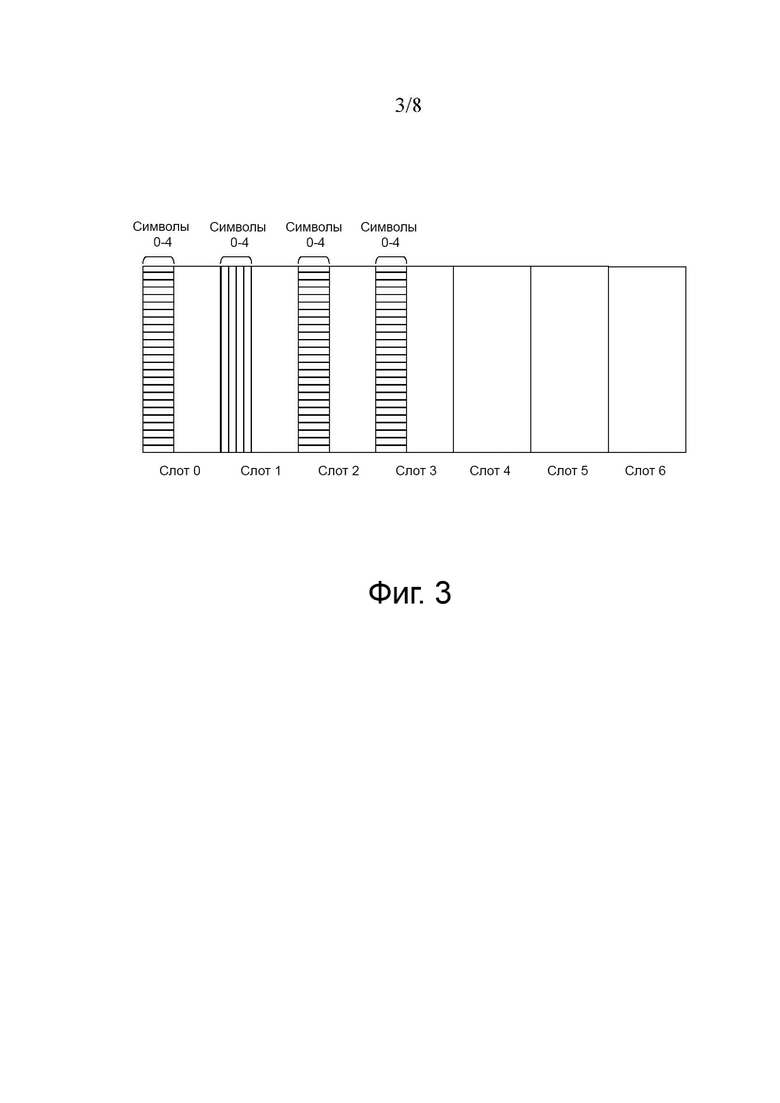

Например, на фиг.3 показано схематичное представление временного блока согласно варианту осуществления настоящей заявки. Смотри фиг.3. Сетевое устройство конфигурирует для терминала тип сопоставления PUSCH типа A, s = символ 0 в слоте 0, l = 5 и k = 3. Другими словами, сетевое устройство указывает терминалу выполнить три повторные передачи от символа 0 до символа 4 в каждом слоте от слота 0 до слота 2 (всего три слота). В этом случае, после получения вышеуказанной конфигурации, терминал может сначала определить по меньшей мере один первый временной блок (а именно, слот 0 - слот 2) и количество k повторных передач, равное 3, и затем терминал повторно передает первый сигнал в сетевое устройство в слоте 0 - слоте 2. Если символы 2, 4 и 5 в слоте 1 запланированы для передачи в направлении передачи по нисходящей линии связи, терминал фактически повторно передает первый сигнал только во вторых временных блоках (а именно, символы от 0 до 4 в слоте 0 и символы от 0 до 4 в слоте 2). Можно узнать, что терминал фактически повторно дважды передает первый сигнал в сетевое устройство во втором временном блоке, что не достигает значения k = 3, сконфигурированного сетевым устройством. Другими словами, фактическое количество повторных передач, выполняемых терминалом, меньше k. Таким образом, терминал может повторно передавать первый сигнал в сетевое устройство в четвертом временном блоке (например, от символа 0 до символа 4 в слоте 3) после первого временного блока, так что терминал повторно передает первый сигнал в сетевое устройство в слоте 0 - слоте 3 в общей сложности три раза. Во время фактического применения терминал может выбрать слот 3, смежный с последним первым временным блоком (а именно, слотом 2), в качестве четвертого временного блока или может выбрать другой слот, например, слот 5 или слот 6. Это не ограничивается конкретно в этом варианте настоящей заявки.

В других вариантах осуществления настоящей заявки, в дополнение к конфигурированию по меньшей мере одного первого временного блока для терминала, сетевое устройство дополнительно конфигурирует направление передачи каждого первого временного блока для терминала. В этом случае терминал может дополнительно получить первую информацию конфигурирования, где первая информация конфигурирования указывает направление передачи каждого первого временного блока. Другими словами, терминал может определить то, по меньшей мере в одном первом временном блоке на основе первой информации конфигурирования, первые временные блоки, которые используются для передачи в направлении передачи по восходящей линии связи, и первые временные блоки, которые используются для передачи в направлении передачи по нисходящей линии связи.

Соответственно, в некоторых возможных реализациях на фиг.4 показана блок-схема последовательности операций другого способа повторной передачи по восходящей линии связи согласно варианту осуществления настоящей заявки. Как показано на фиг.4, способ может включать в себя следующие этапы.

S401: Сетевое устройство конфигурирует количество повторных передач и связанный с ним параметр конфигурирования ресурсов временной области для терминала.

S402: Сетевое устройство отправляет в терминал количество повторных передач и связанный с ним параметр конфигурирования ресурса во временной области.

S403: Терминал определяет количество повторных передач и по меньшей мере один первый временной блок.

В отношении S401-S403 следует обратиться к описаниям S201-S203, приведенным в предыдущем варианте осуществления. Подробности здесь повторно не описываются.

S404: Терминал получает вторую информацию конфигурирования.

Вторая информация конфигурирования указывает направление передачи, соответствующее первой временном блоке.

В данном варианте осуществления настоящей заявки вторая информация конфигурирования может быть сконфигурирована сетевым устройством для терминала, или может быть предварительно согласована сетевым устройством и терминалом или может быть указана в протоколе связи. Это не ограничивается конкретно в данном варианте осуществления настоящей заявки. Конечно, терминал может выполнять этап S404 в процессе выполнения этапов S401-S403, перед выполнением этапов S401-S403 или после выполнения этапов S401-S403. Это не ограничивается конкретно в данном варианте осуществления настоящей заявки.

S405: Терминал исключает из первого временного блока на основе второй информации конфигурирования пятый временной блок, используемый для передачи в направлении передачи по нисходящей линии связи, и/или шестой временной блок, используемый для передачи второго сигнала в направлении передачи по восходящей линии связи, чтобы получить второй временной блок.

Во время фактического применения первая информация конфигурирования может представлять собой направление передачи каждого временного блока (то есть формат (format) временного блока) в структуре кадра TDD, то есть конфигурируется то, используется ли каждый временной блок для передачи в направлении передачи по восходящей линии связи или в направлении передачи по нисходящей линии связи, и указывается терминалу с использованием сигнализации RRC или DCI.

Например, сетевое устройство конфигурирует временной блок (например, слот) путем использования общей конфигурации TDD UL/DL TDD-UL-DL-ConfigCommon в сигнализации RRC. Способы конфигурирования могут быть следующими двумя способами, но не ограничиваются ими.

Способ конфигурирования 1 (шаблон 1):

dl-UL-TransmissionPeridicity: Периодичность конфигурирования одного слота составляет q миллисекунд. На основе периодичности конфигурации и разнесения поднесущих каждого слота количество слотов при текущей периодичности может быть определено следующим образом: t = q×2^μ, где µ указывает разнесение поднесущих.

nrofDownlinkSlots: его значение равно d_slots. В частности, определяется, что первые d_slots слотов в текущих t слотах являются слотами, используемыми для передачи в направлении передачи по нисходящей линии связи.

nrofDownlinkSymbols: его значение равно d _sym. В частности, определяется, что d _sym последовательных символов после d_slots слотов, используемых для передачи в направлении передачи по нисходящей линии связи, являются символами во временной области, используемыми для передачи в направлении передачи по нисходящей линии связи.

nrofUplinkSlots: его значение равно u_slots. В частности, определяется, что последние u_slots слотов в текущих t слотах являются слотами, используемыми для передачи в направлении передачи по восходящей линии связи.

nrofUplinkSymbols: его значение равно u _sym. В частности, определяется, что u_sym символов перед u_slots слотами, используемыми для передачи в направлении передачи по восходящей линии связи, являются символами во временной области, используемыми для передачи по восходящей линии связи.

В вышеизложенном способе, после того как терминал может определить то, что некоторые из t слотов являются слотами, используемыми для передачи в направлении передачи по восходящей линии связи, слотами, используемыми для передачи в направлении передачи по нисходящей линии связи, символами, используемыми для передачи в направлении передачи по восходящей линии связи, и символами, используемыми для передачи в направлении передачи по нисходящей линии связи, нельзя определить то, используются ли оставшиеся x символов во временной области для передачи в направлении передачи по восходящей линии связи или в направлении передачи по нисходящей линии связи. x = (t–d_slots–u_slots)×–d_sym–u_sym,

где d_sym указывает количество символов во временной области, включенных в каждый слот для планирования PUSCH, и x символов во временной области можно рассматривать как гибкие символы (гибкие символы во временной области).

Способ конфигурирования 2 (шаблон 2):

Функции настройки параметров в шаблоне 2 аналогичны функциям задания параметров в шаблоне 1. То есть форматы передачи некоторых слотов в определенный период времени конфигурируются в шаблоне 1, и форматы передачи некоторых слотов в другом временном периоде конфигурируются в шаблоне 2.

После того, как структура кадра каждого слота в структуре кадра TDD в периоде времени определена с использованием tdd-UL-DL-ConfigurationCommon, если UE дополнительно сконфигурировано с выделенной конфигурацией UL/DL TDD: параметр tdd-UL-DL-ConfigurationDedicated, этот параметр продолжает определять цели передачи по восходящей и нисходящей линиям связи гибких символов. Конкретная конфигурация параметра tdd-UL-DL-ConfigurationDedicated выглядит следующим образом:

slotSpecificConfigurationsToAddModList: набор сконфигурированных слотов;

slotIndex: значение индекса слота в наборе сконфигурированных слотов;

symbols = allDownlink: указывает то, что все символы во временной области указанного слота являются символами во временной области, используемыми для передачи в направлении передачи по нисходящей линии связи;

symbols = allUplink: указывает то, что все символы во временной области указанного слота являются символами во временной области, используемыми для передачи в направлении передачи по восходящей линии связи; и

symbols = explici: используются nfofDownlinkSymbols для конфигурирования первых символов во временной области nfofDownlinkSymbols в текущем слоте в качестве символов во временной области, используемых для передачи в направлении передачи по нисходящей линии связи, используются nfofUplinkSymbols для конфигурирования последних символов во временной области nfofUplinkSymbols в текущем слоте в качестве символов во временной области, используемых для передачи в направлении передачи по восходящей линии связи, и используются оставшиеся символы во временной области в качестве гибких символов (гибких символов во временной области).

Можно узнать, что терминал может определить, по меньшей мере в одном первом временном блоке на основе второй информации конфигурирования, первые временные блоки, которые используются для передачи в направлении передачи по восходящей линии связи, и первые временные блоки, которые используются для передачи в нисходящем направлении передачи. Терминал может определить, в качестве второго временного блока, временной блок, оставшийся после пятого временного блока (который может быть слотом или может быть символом), используемого для передачи во втором направлении передачи, исключается из первого временного блока. Другими словами, терминал исключает, из первого временного блока, временной блок (а именно, шестой временной блок), используемый для передачи в направлении передачи по нисходящей линии связи, и определяет оставшийся временной блок в качестве второго временного блока.

В некоторых возможных реализациях, если пятый временной блок представляет собой слот, пятый временной блок может быть первым временным блоком (слотом), полностью или частично используемым для передачи в направлении передачи по нисходящей линии связи. Можно понять, что первый временной блок, полностью используемый для передачи в направлении передачи по нисходящей линии связи, означает, что все подблоки (символы) в первом временном блоке сконфигурированы для передачи в направлении передачи по нисходящей линии связи, например, symbols = allDownlink. Первый временной блок, частично используемый для передачи в направлении передачи по нисходящей линии связи, означает, что один или более подблоков (символов) в первом временном блоке сконфигурированы для передачи в направлении передачи по нисходящей линии связи, например, symbols = explicit. nfofDownlinkSymbols используется для конфигурирования первых символов во временной области nfofDownlinkSymbols в текущем слоте в качестве символов во временной области, используемых для передачи в направлении передачи по нисходящей линии связи. Например, если слот включает в себя символ, используемый для передачи в направлении передачи по восходящей линии связи, слот используется для передачи в направлении передачи по восходящей линии связи; или, если слот включает в себя символ, используемый для передачи в направлении передачи по нисходящей линии связи, или все символы используются для передачи в направлении передачи по нисходящей линии связи, слот используется для передачи в направлении передачи по нисходящей линии связи.

Затем выполняется этап S406: терминал определяет то, соответствует ли второй временной блок требованиям передачи первого сигнала, на основе количества k повторных передач. Если второй временной блок не соответствует требованиям, выполняется этап S407, или, если второй временной блок соответствует требованиям, процедура завершается.

S407: Терминал передает первый сигнал в сетевое устройство во втором временном блоке и в четвертом временном блоке по меньшей мере после одного первого временного блока на основе количества k повторных передач.

В отношении S406 и S407 следует обратиться к описаниям S206 и S207 в предыдущем варианте осуществления. Подробности здесь повторно не описываются.

Следует отметить, что, после получения второй информации конфигурирования на этапе S404, терминал может определить направление передачи каждого временного блока по меньшей мере в одном первом временном блоке на основе второй информации конфигурирования. В этом случае терминал может определить, перед повторной передачей первого сигнала, второй временной блок, фактически используемый для передачи в направлении передачи по восходящей линии связи, чтобы определить то, требуется ли количество временных блоков, то есть l×k временных блоков, для повторной передачи в направлении передачи по восходящей линии связи на основе сконфигурированного количества k повторных передач, превышающего количество вторых временных блоков. Если да, это указывает то, что фактическое количество повторных передач, выполняемых терминалом, не может достигать k. Другими словами, терминал не может выполнить k повторных передач в направлении передачи по восходящей линии связи по меньшей мере в одном первом временном блоке, сконфигурированном сетевым устройством для терминала. В этом случае терминал должен продолжать повторную передачу в направлении передачи по восходящей линии связи во втором временном блоке и другом временном блоке (четвертом временном блоке) по меньшей мере после одного временного блока до тех пор, пока количество повторных передач не достигнет k. В противном случае это указывает то, что фактическое количество повторных передач, выполняемых терминалом, может достигать k. Другими словами, терминал может выполнить k повторных передач в направлении передачи по восходящей линии связи по меньшей мере в одном первом временном блоке, сконфигурированном сетевым устройством для терминала, так что после того, как сетевое устройство примет повторно переданный первый сигнал, достигается хороший суммарный выигрыш, тем самым улучшая эффект улучшения покрытия.

Например, обратимся снова к фиг.3. Сетевое устройство конфигурирует для терминала тип сопоставления PUSCH типа A, s = символ 0 в слоте 0, l = 5 и k = 3. Другими словами, сетевое устройство указывает терминалу выполнить три повторные передачи от символа 0 до символа 4 в каждом слоте от слота 0 до слота 2 (всего три слота). В этом случае, после получения вышеупомянутой конфигурации, терминал может сначала определить по меньшей мере один первый временной блок (а именно, слот 0 - слот 2) и количество k повторных передач, равное 3, и затем терминал получает вторую информация конфигурирования, сконфигурированную сетевым устройством. Вторая информация конфигурирования указывает то, что символы 2, 4 и 5 в слоте 1 используются для передачи в направлении передачи по нисходящей линии связи. Затем терминал исключает слот 1 на основе первой информации конфигурирования, чтобы получить вторые временные блоки (а именно, слот 0 и слот 2). Слот 0 и слот 2 используются для передачи в направлении передачи по восходящей линии связи. Затем терминал определяет то, что, если количество символов, необходимое для передачи первого сигнала на основе сконфигурированного количества повторных передач, то есть l×k = 15, больше количества вторых временных блоков (то есть 10), другими словами, терминал может повторно передать первый сигнал в сетевое устройство только дважды в слоте 0 - слоте 3, что не достигает значения k = 3, сконфигурированного сетевым устройством, фактическое количество повторных передач, выполняемых терминалом, меньше к. Таким образом, терминал может повторно передавать первый сигнал в сетевое устройство в четвертом временном блоке (например, от символа 0 до символа 4 в слоте 3) после первого временного блока, так что терминал повторно передает первый сигнал в сетевое устройство в слоте 0 - слоте 3 в общей сложности три раза. Во время фактического применения терминал может выбрать слот 3, смежный с последним первым временным блоком (а именно, слотом 2), в качестве четвертого временного блока или может выбрать другой слот, например, слот 5 или слот 6. Это не ограничивается конкретно в этом варианте настоящей заявки.

Кроме того, из вышеизложенного можно узнать, что первый временной блок может иметь два формата. Например, первый временной блок представляет собой слот, и форматом первого временного блока является формат слота. Все первые временные блоки в первом формате используются для передачи в направлении передачи по нисходящей линии связи, и первые временные блоки во втором формате частично используются для передачи в направлении передачи по нисходящей линии связи. Чтобы гибко сконфигурировать ресурсы передачи, при выполнении этапа S405 терминал может определить первый временной блок в конкретном формате в качестве пятого временного блока на основе конфигурации. В этом случае способ может дополнительно включать в себя следующее: терминал получает первую информацию конфигурирования, где первая информация конфигурирования указывает формат первого временного блока. Терминал определяет первый временной блок в первом формате по меньшей мере в одном первом временном блоке в качестве пятого временного блока на основе первой информации конфигурирования или определяет, на основе первой информации конфигурирования, первый временной блок во втором формате по меньшей мере в одном первом временном блоке в качестве пятого временного блока. Другими словами, если как первый временной блок в первом формате, так и первый временной блок во втором формате находятся по меньшей мере в одном первом временном блоке, при определении второго временного блока терминал может выполнять выбор на основе первой информации конфигурирования, чтобы исключить первый временной блок из первого формата или исключить первый временной блок из второго формата, чтобы определить второй временной блок.

Во время фактического применения первая информация конфигурирования может быть отправлена сетевым устройством в терминал. В частности, сетевое устройство может отправить в терминал первую информацию конфигурирования, используя сигнализацию RRC или DCI. Например, первая информация конфигурирования может быть 1 битом в сигнализации RRC или DCI и может указывать формат первого временного блока.

Например, обратимся снова к фиг.3. Сетевое устройство конфигурирует для терминала тип сопоставления PUSCH типа A, s = символ 0 в слоте 0, l = 5 и k = 3. Другими словами, сетевое устройство указывает терминалу выполнить три повторные передачи от символа 0 до символа 4 в каждом слоте 0 - слоте 2 (всего три слота).

Сетевое устройство указывает, используя 1 бит в DCI, что формат слота является вторым форматом (то есть первый временной блок частично используется для передачи в направлении передачи по нисходящей линии связи). В этом случае, после получения вышеуказанной конфигурации, терминал может сначала определить по меньшей мере один первый временной блок (а именно, слот 0 - слот 2) и количество k повторных передач, равное 3, и терминал получает первую информацию конфигурирования и вторую информацию конфигурирования, которые конфигурируются сетевым устройством. Вторая информация конфигурирования указывает то, что символы 2, 4 и 5 в слоте 1 используются для передачи в направлении передачи по нисходящей линии связи, и первая информация конфигурирования указывает то, что формат слота является вторым форматом. Терминал исключает слот 1 на основе первой информации конфигурирования и второй информации конфигурирования, чтобы получить вторые временные блоки (а именно, слот 0 и слот 2). Слот 0 и слот 2 используются для передачи в направлении передачи по восходящей линии связи. Затем терминал определяет то, что, если количество символов, необходимое для передачи первого сигнала на основе сконфигурированного количества повторных передач, то есть l×k = 15, больше количества вторых временных блоков (то есть 10), другими словами, терминал может повторно передать первый сигнал в сетевое устройство только дважды в слоте 0 - слоте 3, что не достигает k = 3, сконфигурированного сетевым устройством, фактическое количество повторных передач, выполняемых терминалом, меньше к. Таким образом, терминал может повторно передавать первый сигнал в сетевое устройство в четвертом временном блоке (например, от символа 0 до символа 4 в слоте 3) после первого временного блока, так что терминал повторно передает первый сигнал в сетевое устройство в слоте 0 - слоте 3 в общей сложности три раза. Во время фактического применения терминал может выбрать слот 3, смежный с последним первым временным блоком (а именно, слот 2), в качестве третьего временного блока или может выбрать другой слот, например, слот 5 или слот 6. Это не ограничивается конкретно в этом варианте настоящей заявки.

В качестве альтернативы, сетевое устройство указывает, используя 1 бит в DCI, что формат слота является первым форматом (то есть первый временной блок полностью используется для передачи в направлении передачи по нисходящей линии связи). В этом случае, после получения вышеуказанной конфигурации, терминал может сначала определить по меньшей мере один первый временной блок (а именно, слот 0 - слот 2) и количество k повторных передач, равное 3, и терминал получает первую информацию конфигурирования и вторую информацию конфигурирования, которые конфигурируются сетевым устройством. Вторая информация конфигурирования указывает то, что все символы в слоте 1 используются для передачи в направлении передачи по нисходящей линии связи, символы 7-9 в слоте используются для передачи в направлении передачи по нисходящей линии связи, и первая информация конфигурирования указывает то, что форматом слота является первый формат. Терминал исключает слот 1 на основе первой информации конфигурирования и второй информации конфигурирования, чтобы получить вторые временные блоки (а именно, слот 0 и слот 2). Слот 0 и слот 2 используются для передачи в направлении передачи по восходящей линии связи. Затем терминал определяет то, что, если количество символов, необходимое для передачи первого сигнала на основе сконфигурированного количества повторных передач, то есть l×k = 15, больше количества вторых временных блоков (то есть 10), другими словами, терминал может повторно передать первый сигнал в сетевое устройство только дважды в слоте 0 - слоте 3, что не достигает значения k = 3, сконфигурированного сетевым устройством, фактическое количество повторных передач, выполняемых терминалом, меньше к. Таким образом, терминал может повторно передавать первый сигнал в сетевое устройство в четвертом временном блоке (например, от символа 0 до символа 4 в слоте 3) после первого временного блока, так что терминал повторно передает первый сигнал в сетевое устройство в слоте 0 - слоте 3 в общей сложности три раза. Во время фактического применения терминал может выбрать слот 3, смежный с последним первым временным блоком (а именно, слотом 2), в качестве четвертого временного блока или может выбрать другой слот, например, слот 5 или слот 6. Это не ограничивается конкретно в этом варианте настоящей заявки.

Таким образом, процесс повторной передачи по восходящей линии связи завершается.

В некоторых возможных реализациях, в сценарии, в котором сетевое устройство конфигурирует временные блоки для множества терминалов, чтобы реализовать гибкое планирование терминалов, сетевое устройство может дополнительно разрешает использовать различные функции передачи для разных терминалов. Например, сетевое устройство может сконфигурировать функцию выполнения повторной передачи в четвертом временном блоке для терминала А, но сетевое устройство не конфигурирует функцию для терминала В. Другими словами, сетевое устройство разрешает использовать функцию выполнения повторная передача в четвертом временном блоке для терминала А, но не разрешает использовать функцию для терминала В. В этом случае перед этапом S205 или этапом S407 способ может дополнительно включать в себя следующее: терминал получает первое сообщение указателя, отправленное сетевым устройством, где первое сообщение указателя используется для конфигурирования терминала для передачи первого сигнала во временном блоке после первого временного блока. Таким образом, как описано в предыдущем варианте осуществления, когда количество повторных передач, выполненных терминалом по меньшей мере в одном первом слоте, не достигает k, повторная передача может быть продолжена в четвертом слоте.

В некоторых возможных реализациях терминал может определить то, разрешить ли функцию выполнения повторной передачи в четвертом временном блоке. Если терминал разрешает функцию, после S205 или S407 способ может дополнительно включать в себя следующее: терминал отправляет второе сообщение указателя в сетевое устройство, причем второе сообщение указателя указывает терминалу повторную передачу первого сигнала в четвертом временном блоке. Более конкретно, если терминал разрешает функцию выполнения повторной передачи в четвертом временном блоке, после завершения повторной передачи первого сигнала, на этапе S205 или S407 терминал отправляет второе сообщение указателя в сетевое устройство, чтобы уведомить сетевое устройство о том, что терминал также повторно передает первый сигнал в четвертом временном блоке. Таким образом, сетевое устройство знает, что в дополнение к приему первого сигнала во втором временном блоке, сетевое устройство дополнительно должно принять первый сигнал в четвертом временном блоке.

В дополнение к этому, способ связи, предусмотренный в данном варианте осуществления настоящей заявки, описан в качестве примера с использованием повторной передачи по нисходящей линии связи.

На фиг.5 показана блок-схема способа повторной передачи по нисходящей линии связи согласно варианту осуществления настоящей заявки. Как показано на фиг.5, способ может включать в себя следующие этапы.

S501: Сетевое устройство конфигурирует количество повторных передач и связанный с ним параметр конфигурирования ресурсов временной области для терминала.

S502: Сетевое устройство отправляет в терминал количество повторных передач и связанный с ним параметр конфигурирования ресурсов временной области.

S503: Сетевое устройство определяет количество повторных передач и по меньшей мере один первый временной блок.

S504: Сетевое устройство определяет второй временной блок на основе направления передачи по меньшей мере одного первого временного блока.

S505: Сетевое устройство повторно передает первый сигнал в терминал во втором временном блоке.

Второй временной блок является временным блоком, который представляет собой всю или часть по меньшей мере одного первого временного блока и который используется для передачи в направлении передачи по нисходящей линии связи (то есть во втором направлении передачи). Другими словами, второй временной блок можно рассматривать как временной блок, фактически используемый для повторной передачи первого сигнала в терминал, и второй временной блок является частью по меньшей мере одного первого временного блока.

После того, как сетевое устройство определит по меньшей мере один первый временной блок на основе количества повторных передач и соответствующего параметра конфигурирования ресурса временной области, которые сконфигурированы сетевым устройством для терминала, и затем определит по меньшей мере один первый временной блок на этапе S503, сетевое устройство может начать повторно передавать данные нисходящей линии связи, а именно первый сигнал, в терминал по меньшей мере в одном первом временном блоке (например, в слоте). Однако в процессе, в котором первый сигнал повторно передается в терминал, если поступает пакетная услуга, сетевое устройство может запланировать некоторые временные блоки (которые могут быть слотами или символами) по меньшей мере в одном первом временном блоке для передачи второго сигнала в направлении передачи по восходящей линии связи (в первом направлении передачи) или для передачи второго сигнала с более высоким приоритетом в направлении передачи по нисходящей линии связи. В этом случае сетевое устройство может повторно отправлять, на основе планирования сетевого устройства, первый сигнал во временном блоке (то есть во втором временном блоке), который находится по меньшей мере в одном первом временном блоке и который используется для передачи первого сигнала в направлении передачи по нисходящей линии связи. Другими словами, сетевое устройство может многократно передавать первый сигнал в терминал во втором временном блоке.

В некоторых возможных реализациях, так как в процессе выполнения S505, некоторые временные блоки (например, четвертый временной блок) по меньшей мере в одном первом временном блоке могут быть запланированы сетевым устройством для передачи в направлении передачи по восходящей линии связи или некоторые временные блоки (например, пятый временной блок) могут быть запланированы для передачи второго сигнала с более высоким приоритетом в направлении передачи по нисходящей линии связи, после повторной передачи первого сигнала в терминал на этапе S505 сетевое устройство исключает четвертый временной блок и/или пятый временной блок по меньшей мере из одного первого временного блока, чтобы определить второй временной блок, то есть определить временные блоки, которые фактически используются для повторной передачи первого сигнала.

S506: Сетевое устройство определяет то, соответствует ли второй временной блок требованиям передачи первого сигнала, на основе количества k повторных передач. Если второй временной блок не соответствует требованиям, выполняется S507, или, если второй временной блок соответствует требованиям, процедура завершается.

Следует отметить, что, когда второй временной блок является подблоком первого временного блока, количество временных блоков, требуемых для передачи первого сигнала на основе количества повторных передач, можно рассматривать как общее количество подблоков первого временного блока, который занят для повторной передачи первого сигнала на основе сконфигурированного количества повторных передач.

После многократной передачи во втором временном блоке первого сигнала в сетевое устройство, на этапе S505 сетевое устройство может определить временной блок, фактически используемый для повторной передачи первого сигнала. Затем сетевое устройство может определить то, больше ли количество временных блоков, требуемых для выполнения повторной передачи в направлении передачи по нисходящей линии связи, на основе сконфигурированного количества k повторных передач, чем количество вторых временных блоков. Если да, это указывает то, что фактическое количество повторных передач, выполняемых сетевым устройством, не может достигать k. Другими словами, сетевое устройство не может выполнить k повторных передач в направлении передачи по нисходящей линии связи по меньшей мере в одном первом временном блоке, сконфигурированном сетевым устройством. В этом случае сетевому устройству необходимо продолжать повторную передачу в направлении передачи по нисходящей линии связи в другой временной блок (например, четвертый временной блок) по меньшей мере после одного временного блока, пока количество повторных передач не достигнет k. В противном случае это указывает то, что фактическое количество повторных передач, выполненных сетевым устройством, достигает k. Другими словами, терминал может выполнить k повторных передач в направлении передачи по нисходящей линии связи по меньшей мере в одном первом временном блоке, сконфигурированную сетевым устройством для терминала, так что после того, как сетевое устройство примет повторно переданный первый сигнал, достигается хороший суммарный выигрыш, тем самым улучшая эффект улучшения покрытия.

В некоторых возможных реализациях четвертый временной блок может быть временным блоком, расположенным по меньшей мере после одного первого временного блока во временной области, и четвертый временной блок может быть временным блоком, таким как подкадр, слот, мини-слот или символ. Это не ограничивается конкретно в данном варианте осуществления настоящей заявки.

Кроме того, четвертый временной блок может быть временным блоком, сконфигурированным сетевым устройством для терминала для передачи по восходящей линии связи или передачи по нисходящей линии связи, или может быть временным блоком, не сконфигурированным сетевым устройством для терминала. Это не ограничивается конкретно в данном варианте осуществления настоящей заявки.

S507: Сетевое устройство повторно передает первый сигнал в терминал в четвертом временном блоке по меньшей мере после одного первого временного блока.

Если сетевое устройство не может выполнить k повторных передач в направлении передачи по нисходящей линии связи во втором временном блоке, сетевое устройство может продолжать повторно передавать первый сигнал в терминал в одном или нескольких временных блоках (а именно, в четвертом временном блоке) по меньшей мере после одного первого временного блока до тех пор, пока количество, при котором сетевое устройство повторно передает первый сигнал в терминал во втором временном блоке и четвертый временной блок, не достигнет k. В данном случае можно понять, что сетевое устройство повторно передает первый сигнал в терминал во втором временном блоке и в четвертом временном блоке, и общее количество вторых временных блоков и четвертых временных блоков больше или равно количеству временных блоков, необходимых для передачи первого сигнала на основе количества повторных передач. В качестве альтернативы, можно дополнительно понимать, что сетевое устройство повторно передает первый сигнал в терминал во втором временном блоке и в четвертом временном блоке на основе сконфигурированного количества k повторных передач.

В некоторых возможных реализациях сетевое устройство может дополнительно конфигурировать направление передачи каждого временного блока. В этом случае, перед выполнением этапа S505, сетевое устройство может определить, по меньшей мере в одном первом временном блоке на основе направления передачи каждого временного блока, временные блоки, которые используются для передачи в направлении передачи по восходящей линии связи, и временные блоки, которые используется для передачи в направлении передачи по нисходящей линии связи, чтобы определить второй временной блок. Таким образом, сетевое устройство может альтернативно сначала выполнить этап S506, и затем выполнить этапы S505 и S507.

В некоторых возможных вариантах осуществления после выполнения S507, сетевое устройство может дополнительно отправить уведомление в терминал, чтобы уведомить терминал о том, что в дополнение к приему первого сигнала во втором временном блоке терминал может дополнительно принять первый сигнал в четвертом временном блоке, чтобы объединить принятые первые сигналы с тем, чтобы получить хороший суммарный выигрыш и улучшить характеристики улучшения покрытия.

В частности, после S507 сетевое устройство может уведомить терминал о продолжении приема первого сигнала по меньшей мере после одного первого временного блока. Способ может дополнительно включать в себя следующее: сетевое устройство отправляет в терминал первое сообщение указателя, где первое сообщение указателя используется для конфигурирования терминала для передачи (то есть приема) первого сигнала во временном блоке после первого временного блока. Таким образом, как описано в предыдущем варианте осуществления, когда количество повторных передач по меньшей мере в одном первом слоте не достигает k, в дополнение к приему первого сигнала во втором слоте терминал может дополнительно принимать первый сигнал в четвертом временном блоке.

В качестве альтернативы, после S507 сетевое устройство может уведомить терминал о продолжении приема первого сигнала в четвертом временном блоке по меньшей мере после одного первого временного блока. Способ может дополнительно включать в себя следующее: сетевое устройство отправляет в терминал второе сообщение указателя, причем второе сообщение указателя указывает терминалу повторно передавать (то есть принимать) первый сигнал в четвертом временном блоке. Таким образом, как описано в предыдущем варианте осуществления, когда количество повторных передач по меньшей мере в одном первом слоте не достигает k, в дополнение к приему первого сигнала во втором слоте, терминал может дополнительно принимать первый сигнал в четвертом временном блоке.

В некоторых возможных реализациях, когда типом сопоставления PUSCH является тип A, вариант осуществления настоящей заявки дополнительно предусматривает способ связи для решения проблемы, которая состоит в том, что производительность улучшения покрытия ограничена, так как фактическое количество повторных передач меньше сконфигурированного количество повторных передач. В сценарии повторной передачи по восходящей линии способ может быть применен к вышеописанному терминалу. На фиг.6 показана блок-схема последовательности операций еще одного способа повторной передачи по восходящей линии связи согласно варианту осуществления настоящей заявки. Способ может включать в себя следующие этапы.

S601: Сетевое устройство конфигурирует количество повторных передач и связанный с ним параметр конфигурирования ресурса временной области для терминала.

S602: Сетевое устройство отправляет в терминал количество повторных передач и связанный с ним параметр конфигурирования ресурса во временной области.

S603: Терминал определяет количество повторных передач и по меньшей мере один первый временной блок.

S604: Терминал получает первую информацию конфигурирования и вторую информацию конфигурирования.

В отношении S601-S604 смотри описания S401-S404 в предыдущем варианте осуществления. Подробности здесь повторно не описываются.

S605: Терминал определяет, на основе первой информации конфигурирования и второй информации конфигурирования, первый временной блок, который удовлетворяет заданному условию и который находится по меньшей мере в одном первом временном блоке в качестве второго временного блока.

В данном случае, после получения первой информации конфигурирования и второй информации конфигурирования, терминал может определить направление передачи каждого первого временного блока или может определить формат первого временного блока. В этом случае, когда типом сопоставления PUSCH является тип A, и первая информация конфигурирования указывает первый формат (то есть передача в направлении передачи по восходящей линии связи не выполняется в первом временном блоке только тогда, когда первый временной блок полностью используется для передачи в направлении передачи по нисходящей линии связи), терминал может определить временной блок (например, слот), который удовлетворяет заданному условию и находится в первом временном блоке (слоте) в качестве второго временного блока. Например, терминал может выбрать в качестве второго временного блока временной блок, который находится в первом временном блоке во втором формате (то есть первый временной блок частично используется для передачи в направлении передачи по нисходящей линии связи) и чья фактическая кодовая скорость для передачи первого сигнала меньше заданной кодовой скорости. При необходимости заданная кодовая скорость может быть равна 1. В качестве альтернативы, терминал может выбрать в качестве второго временного блока временной блок (например, слот), который находится в первом временном блоке (например, слот) во втором формате и который имеет временные блоки (например, символы), используемые для передачи в направлении передачи по восходящей линии связи, количество которых больше или равно первому порогу. При необходимости первый порог может быть заданным количеством символов во временной области, или первый порог может быть равен значению [n×l], полученному путем округления n раз количества l символов во временной области, требуемых для одной передачи первого сигнала.

Можно понять, что на основе второй информации конфигурирования временной блок, который соответствует первому местоположению в одном первом временном блоке во втором формате и который частично используется для передачи в направлении передачи по восходящей линии связи, может не достигать l. Другими словами, первого временного блока недостаточно для завершения одной повторной передачи по восходящей линии связи. Однако для улучшения использования ресурсов, если фактическая кодовая скорость для передачи первого сигнала в первом временном блоке может быть меньше, чем заданная кодовая скорость (например, 1), или, если количество временных блоков, которые находятся в первом временном блоке, блоки, которые используются для передачи в направлении передачи по восходящей линии связи больше или равны первому порогу (например, [n×l]), терминал может определить первый временной блок в качестве второго временного блока для передачи первого сигнала, чтобы увеличить фактическое количество повторных передач.

В данном варианте осуществления настоящей заявки первый порог может быть равен значению , полученному путем округления l в большую сторону k раз, или может равен значению , полученному путем округления l в меньшую сторону n раз. Это не ограничивается конкретно в данном варианте осуществления настоящей заявки.

Во время фактического применения заданное условие может быть другим условием, при условии, что одна повторная передача по восходящей линии связи может быть завершена в части, которая находится в первом временном блоке во втором формате и которая используется для передачи в направлении передачи по восходящей линии связи. Это не ограничивается конкретно в данном варианте осуществления настоящей заявки.

S606: Терминал многократно передает первый сигнал в сетевое устройство во втором временном блоке.

В некоторых возможных вариантах осуществления, после этапа S606, если фактическое количество повторных передач первого сигнала все еще не достигло k, могут быть дополнительно выполнены этапы S206 и S207 или этапы S406 и S407 с тем, чтобы фактическое количество повторных передач первого сигнала первый сигнал достигло k.

Из вышеизложенного можно сделать вывод, что ресурсы, которые изначально не могут быть использованы для повторной передачи по восходящей линии связи, используются полностью, так что k повторных передач по восходящей линии связи первого сигнала завершаются, насколько это возможно, по меньшей мере в одном первом временном блоке. Таким образом, после того как сетевое устройство примет повторно переданный первый сигнал, может быть достигнут хороший суммарный выигрыш, тем самым улучшая эффект улучшения покрытия.

Основываясь на одной и той же изобретательской концепции, для типа сопоставления PUSCH, являющегося типом A, вариант осуществления настоящей заявки дополнительно предусматривает способ связи. В сценарии повторной передачи по восходящей линии способ может быть применен к вышеописанному терминалу. На фиг.7 показана блок-схема последовательности операций еще одного способа повторной передачи по восходящей линии связи согласно варианту осуществления настоящей заявки. Способ может включать в себя следующие этапы.

S701: Сетевое устройство конфигурирует количество повторных передач и связанный с ним параметр конфигурирования ресурсов временной области для терминала.

S702: Сетевое устройство отправляет в терминал количество повторных передач и связанный с ним параметр конфигурирования ресурсов временной области.

S703: Терминал определяет количество повторных передач и по меньшей мере один первый временной блок.

S704: Терминал определяет по меньшей мере один второй временной блок по меньшей мере из одного первого временного блока.

Временной блок, соответствующий первому местоположению во втором временном блоке, включает в себя временной блок, используемый для передачи в направлении передачи по нисходящей линии связи.

Терминал определяет, в качестве второго временного блока, все или часть временных блоков, соответствующих первому местоположению, которые находятся в первом временном блоке и которые используются в направлении передачи по нисходящей линии связи. Например, если терминал определяет первый временной блок, например, символы 0-4 в слоте 1 в слотах 0-2, которые включают в себя символ 2, используемый в направлении передачи по нисходящей линии связи, терминал определяет слот 1 в качестве второго временного блока.

S705: Терминал определяет то, меньше ли фактическая кодовая скорость для передачи первого сигнала во втором временном блоке заданной кодовой скорости. Если да, выполняется этап S706; или, если нет, процедура заканчивается.

S706: Терминал многократно передает первый сигнал в сетевое устройство во втором временном блоке.

В данном случае терминал дополнительно определяет второй временной блок. Если фактическая кодовая скорость для передачи первого сигнала во втором временном блоке меньше заданной кодовой скорости, например, равной 1, терминал может определить то, что второй временной блок может использоваться для повторной передачи первого сигнала. В этом случае терминал передает первый сигнал в сетевое устройство во втором временном блоке, чтобы завершить одну повторную передачу.

Кроме того, временной блок, который находится в первом временном блоке и чья фактическая кодовая скорость для передачи первого сигнала меньше, чем заданная кодовая скорость, может дополнительно включать в себя временной блок (например, слот), который находится в первом временном блоке (например, в слоте) и который имеет временные блоки (например, символы), используемые для направления передачи по восходящей линии связи, количество которых больше или равно первому порогу. В этом случае терминал может дополнительно выбрать, в качестве второго временного блока, временной блок (например, слот), который находится в первом временном блоке (например, слот) и который имеет временные блоки (например, символов), используемые для передачи по восходящей линии связи, количество которых больше или равно первому порогу. При необходимости первый порог может быть заданным количеством символов во временной области, или первый порог может быть равен значению [n×l], полученному путем округления n раз количества l символов во временной области, требуемых для одной передачи первого сигнала. Таким образом, когда второго временного блока недостаточно для завершения одной повторной передачи по восходящей линии связи, для улучшения использования ресурсов в случае, если фактическая кодовая скорость для передачи первого сигнала во втором временном блоке может быть меньше заданной кодовой скорости (например, 1), или, если количество временных блоков, которые находятся во втором временном блоке и которые используются для передачи в направлении передачи по восходящей линии связи, больше или равно первому порогу (например, [n×l]), терминал может использовать второй временной блок для передачи первого сигнала, чтобы увеличить фактическое количество повторных передач.

В данном варианте осуществления настоящей заявки первый порог может быть равен значению [n×l], полученному путем округления l в большую сторону k раз, или может быть равен значению [n×l], полученному путем округления l в меньшую сторону n раз. Это не ограничивается конкретно в данном варианте осуществления настоящей заявки.

Во время фактического применения, то, что фактическая кодовая скорость для передачи первого сигнала меньше, чем заданная кодовая скорость, может быть другим случаем при условии, что одна повторная передача по восходящей линии связи может быть завершена в части, которая находится во втором временном блоке и которая используется для передачи в направлении передачи по восходящей линии связи. Это не ограничивается конкретно в данном варианте осуществления настоящей заявки.

Например, обратимся снова к фиг.3. Сетевое устройство конфигурирует для терминала тип сопоставления PUSCH типа A, s = символ 0 в слоте 0, l = 5 и k = 3. Другими словами, сетевое устройство указывает терминалу выполнить три повторные передачи в символе 0 - символе 4 в каждом слоте 0 - слоте 2 (всего три слота). В этом случае, после получения информации конфигурирования, терминал может сначала определить по меньшей мере один первый временной блок (а именно, слот 0 - слот 2) и количество k повторных передач, равное 3, терминал получает конфигурацию сетевого устройства и определяет, что символы 2, 4 и 5 в слоте 1 используются для передачи в направлении передачи по нисходящей линии связи. В этом случае терминал может определить слот 1 в качестве второго временного блока. Кроме того, терминал определяет то, меньше ли единицы фактическая кодовая скорость для передачи первого сигнала в слоте 1. Если да, терминал может передать первый сигнал в сетевое устройство в слоте 1, чтобы осуществить одну повторную передачу. В противном случае терминал может исключить слот 1 и не сможет отправить первый сигнал в сетевое устройство в слоте 0.

В некоторых возможных вариантах осуществления после S706, если фактическое количество повторных передач первого сигнала все еще не достигло k, могут быть дополнительно выполнены этапы S206 и S207 или этапы S406 и S407 с тем, чтобы фактическое количество повторных передач первого сигнала первый сигнал достигло k.

Из вышеизложенного можно узнать, что ресурсы, которые изначально не могут быть использованы для повторной передачи по восходящей линии связи, используются полностью, так что k повторных передач по восходящей линии связи первого сигнала завершаются, насколько это возможно, по меньшей мере в одном первом временном блоке. Таким образом, после того как сетевое устройство примет повторно переданный первый сигнал, может быть достигнут хороший суммарный выигрыш, тем самым улучшая эффект улучшения покрытия.

Следует отметить, что во всех предыдущих реализациях терминальное устройство окончательно определяет k временных блоков, фактически используемых для передачи первого сигнала. Из приведенных выше вариантов осуществления можно узнать, что k временных блоков, фактически используемых для передачи первого сигнала, включают в себя по меньшей мере один второй временной блок (который может быть также обозначен как третий временной блок) и четвертый временной блок. k временных блоков могут быть последовательными или непоследовательными во временной области.

После определения k временных блоков, фактически использованных для передачи первого сигнала, терминальное устройство может передавать, в соответствии со следующими правилами, данные, переданные в k временных блоках.

Правило 1: Последовательность версии избыточности (redundancy version, RV), используемая i-м фрагментом данных в k временных блоках, является i-м RV в первой последовательности RV.

Первая последовательность RV может быть задана, например, {0231}.

Первая последовательность RV может быть предварительно сконфигурирована с использованием сигнализации RRC более высокого уровня, например, сконфигурирована как {0303}.

Первая последовательность RV может быть определена на основе информации указателя в DCI и может соответствовать первому и последнему циклу 0231. Более конкретно, если DCI указывает то, что первый RV равен 2, первая последовательность RV равна 2310. Если DCI указывает то, что первый RV равен 3, первая последовательность RV равна 3102.

Правило 2: Данные, передаваемые за k временных блоков, передаются способом скачкообразного изменения частоты.

Когда состояние канала, соответствующее ресурсу частотной области, является плохим, если все данные запланированы в ресурсе частотной области для приема и отправки, значительно увеличивается вероятность ошибки передачи данных. Таким образом, ресурсы для передачи данных могут быть рассредоточены в частотной области с тем, чтобы эффективно уменьшить влияние ресурса частотной области с плохим состоянием канала на всем протяжении передачи данных. Другими словами, выигрыш от разнесения в частотной области может быть получен описанным выше образом. Конкретной реализацией получения выигрыша от разнесения в частотной области является скачкообразное изменение частоты. Например, если нет скачкообразного изменения частоты, ресурсы частотной области, первоначально используемые для передачи данных в периоде времени, находятся в диапазоне от RB0 до RB7, и всего имеется восемь RB. Если используется технология скачкообразного изменения частоты, период времени может быть разделен на два периода времени, которые являются смежными во времени: период 1 времени и период 2 времени. В периоде 1 времени ресурсы частотной области, используемые для передачи данных, находятся в диапазоне от RB0 до RB7, и в периоде 2 времени ресурсы частотной области, используемые для передачи данных, представляют собой ресурсы RB80-RB87, чтобы получить выигрыш от разнесения в частотной области. В настоящей заявке RBn представляет RB, чей индекс равен n. Например, RB0, RB7, RB80 и RB87 в данном документе представляют RB, чьи индексы равны 0, 7, 80 и 87, соответственно.

Кроме того, скачкообразное изменение частоты для связи по восходящей линии связи конкретно включает в себя внутрислотовое скачкообразное изменение частоты и межслотовое скачкообразное изменение частоты. Настоящая заявка в основном направлена на межслотовое скачкообразное изменение частоты. Другими словами, определяется то, что k временных блоков являются k временными блоками, и определяется то, как выполнять скачкообразное изменение частоты для данных в k слотах. В частности, в k временных блоках местоположение ресурса данных в частотной области в i-м временном блоке может быть определено на основе следующей формулы, где значение i равно i = 0, 1,... или k –1:

,

где RB_start – начальное местоположение ресурса частотной области, смещение RB_offset в частотной области, RB_offset – целое число, большее или равное 0, N – количество RB в части полосы пропускания, и i меньше или равно количеству повторных передач.

Для динамически запланированного PUSCH и сконфигурированного типа 2 гранта, RB_start указывается путем использования информации указания в DCI. В частности, начальное местоположение ресурса частотной области, указанное значением указателя ресурса (resource indication value, RIV), представляет собой RB_offset, и RB_offset является целым числом, большим или равным 0. RB_start может быть специально сконфигурирован с использованием информации конфигурирования более высокого уровня, например, сконфигурирован с использованием сигнализации RRC.

N представляет собой количество RB в части полосы пропускания нисходящей линии связи (bandwidth part, BWP). i – порядковый номер передачи. Например, в формуле (9) в случае, когда i mod 2 = 0, начальное местоположение частотной области передачи с четным номером является начальным местоположением, указанным RIV в DCI.

Когда mod 2 = 1, то есть начальное местоположение частотной области, соответствующее ресурсу частотной области передачи с нечетным номером, необходимо увеличить на величину смещения RB_offset в частотной передаче. Значение RB_offset может быть полностью определено с использованием информации конфигурирования и DCI. Например, терминальное устройство принимает информацию конфигурирования, отправленную сетевым устройством, где информация конфигурирования используется для конфигурирования множества значений RB_offset, и DCI включает в себя поле указателя, указывающее то, что одно из множества значений RB_offset представляет собой RB_offset во втором скачке.

В качестве альтернативы, описанный выше способ скачкообразного изменения частоты также может называться скачкообразным изменением частоты между множеством повторений, то есть скачкообразным изменением частоты между повторениями.

В частности, то, поддерживает ли терминальное устройство этот способ скачкообразного изменения частоты, указывается путем отправки информации указателя. Например, информация указателя переносится в сигнализации RRC, чтобы указать то, что используется этот способ скачкообразного изменения частоты, и ресурс частотной области каждого скачка определяется вышеописанным образом.

Другим дополнительным способом терминальное устройство может определить M последовательных первых временных блоков на основе k временных блоков, фактически использованных для передачи первого сигнала. Конкретный способ определения состоит в следующем:

• Первый временной блок из M последовательных временных блоков:

первый временной блок из k временных блоков или первый временной блок по меньшей мере из одного первого временного блока.

• Последний временной блок из M последовательных временных блоков:

последний временной блок из k временных блоков или H-ый временной блок после последнего временного блока из k временных блоков, где все временные блоки от последнего временного блока из k временных блоков до H-го временного блока используются во втором направлении передачи, или некоторые временные блоки используются во втором направлении передачи, которое противоположно направлению передачи первого сигнала. Для описания конкретного направления передачи временных блоков следует обратиться к предыдущим описаниям. Подробности здесь повторно не описываются.

После определения М последовательных временных блоков терминальное устройство может выполнить передачу в М последовательных временных блоках в соответствии с вышеизложенным правилом 1 и правилом 2 при условии, что k временных блоков заменены М последовательными временными блоками.

Так как терминал имеет возможность обрабатывать M последовательных временных блоков, k временных блоков заменяются на M временных блоков описанным выше образом для обработки. Это позволяет уменьшить сложность реализации терминала и снизить затраты.

Основываясь на одной и той же изобретательской концепции, вариант осуществления настоящей заявки предусматривает устройство связи. Устройство может представлять собой микросхему или систему на микросхеме в устройстве связи (таком как терминал или сетевое устройство в предыдущем одном или нескольких вариантах осуществления) в системе беспроводной связи или может быть функциональным модулем, который находится в устройстве связи и который выполнен с возможностью реализации способа в варианте осуществления, показанном на фиг.7. Например, на фиг.8 показано схематичное представление структуры устройства связи согласно варианту осуществления настоящей заявки. Как показано на фиг.8, устройство 800 связи может включать в себя блок 801 обработки и блок 802 передачи.

В данном варианте осуществления настоящей заявки блок 801 обработки выполнен с возможностью получения по меньшей мере одного первого временного блока, где по меньшей мере один первый временной блок выполнен с возможностью выполнения повторной передачи в первом направлении передачи в первом местоположении на основе количество повторных передач по меньшей мере один первый временной блок включает в себя по меньшей мере один второй временной блок, и временной блок, соответствующий первому местоположению во втором временном блоке, включает в себя временной блок, используемый для передачи во втором направлении передачи. Блок 802 передачи выполнен с возможностью: если фактическая кодовая скорость для передачи первого сигнала во втором временном блоке меньше, чем заданная кодовая скорость, передачи первого сигнала во втором временном блоке.

В некоторых возможных реализациях фактическая кодовая скорость для отправки первого сигнала во втором временном блоке меньше, чем заданная кодовая скорость специально включает в себя следующее: количество символов во временной области, включенных во временной блок, соответствующий первому местоположению, больше или равно первому порогу.

В некоторых других возможных реализациях первый порог представляет собой заданное количество символов во временной области; или первый порог представляет собой значение [n×l], полученное округлением n раз количества l символов во временной области, требуемых для одной передачи первого сигнала, где n является заданным значением.

В некоторых других возможных реализациях первый временной блок представляет собой слот, второй временной блок представляет собой слот, и временной блок, который находится во втором временном блоке и который используется в первом направлении передачи, включает в себя по меньшей мере один символ во временной области.

В некоторых других возможных реализациях первое направление передачи является направлением передачи по восходящей линии связи, и второе направление передачи является направлением передачи по нисходящей линии связи; или первое направление передачи является направлением передачи по нисходящей линии связи, и второе направление передачи является направлением передачи по восходящей линии связи.

В другом варианте осуществления настоящей заявки устройство связи может быть микросхемой или системой на микросхеме в устройстве связи (например, терминалом или сетевым устройством), или может быть функциональным модулем, который находится в устройстве связи и который выполнен с возможностью реализации любого способа в вариантах осуществления, показанных на фиг.2-фиг.6. Например, по-прежнему можно обратиться к фиг.8. Блок 801 обработки дополнительно выполнен с возможностью определения третьего временного блока на основе направления передачи по меньшей мере одного первого временного блока, где по меньшей мере один первый временной блок выполнен с возможностью передачи первого сигнала в первом направлении передачи на основе количество повторных передач, и третий временной блок включает в себя все или часть временных блоков, которые находятся по меньшей мере в одном первом временном блоке и которые используются для передачи в первом направлении передачи. Блок 802 передачи выполнен с возможностью повторной передачи первого сигнала в третьем временном блоке; и, если третий временной блок не удовлетворяет требованиям передачи первого сигнала на основе количества повторных передач, передачи первого сигнала в четвертом временном блоке, где четвертый временной блок расположен по меньшей мере после одного первого временного блока во временной области, и третий временной блок и четвертый временной блок удовлетворяют требованиям передачи первого сигнала на основе количества повторных передач.

В некоторых возможных реализациях блок 801 обработки специально выполнен с возможностью определения временного блока, который находится по меньшей мере в одном первом временном блоке и чье направление передачи является первым направлением передачи, в качестве третьего временного блока.

В некоторых других возможных реализациях блок 801 обработки специально выполнен с возможностью определения временного блока, который находится по меньшей мере в одном первом временном блоке и который удовлетворяет заданному условию, в качестве третьего временного блока, где заданное условие включает в себя следующее: фактическая кодовая скорость для передачи первого сигнала в первом временном блоке меньше заданной кодовой скорости, временной блок, соответствующий первому местоположению в первом временном блоке, включает в себя временной блок, используемый для передачи во втором направлении передачи, и временной блок, соответствующий первому местоположению, выполнен таким образом, чтобы использоваться для повторной передачи в первом направлении передачи; или количество временных блоков, которые находятся в первом временном блоке и которые используются для передачи в первом направлении передачи, больше или равно первому порогу.

В некоторых других возможных реализациях тот факт, что третий временной блок не соответствует требованиям передачи первого сигнала на основе количества повторных передач, включает в себя следующее: количество третьих временных блоков меньше или равно второму порогу, где второй порог представляет собой количество временных блоков, необходимое для передачи первого сигнала на основе количества повторных передач.

В некоторых других возможных реализациях блок 801 обработки специально выполнен с возможностью получения первой информации конфигурирования, где первая информация конфигурирования указывает формат временного блока; и определения, на основе первой информации конфигурирования, первого временного блока в первом формате по меньшей мере в одном первом временном блоке в качестве третьего временного блока; или определения, на основе первой информации конфигурирования, первого временного блока во втором формате по меньшей мере в одном первом временном блоке в качестве третьего временного блока, где все первые временные блоки в первом формате используются в первом направлении передачи, и первые временные блоки во втором формате частично используются в первом направлении передачи.

В некоторых других возможных реализациях первое направление передачи является направлением передачи по восходящей линии связи, и второе направление передачи является направлением передачи по нисходящей линии связи; или первое направление передачи является направлением передачи по нисходящей линии связи, и второе направление передачи является направлением передачи по восходящей линии связи.

В некоторых других возможных реализациях блок 801 обработки дополнительно выполнен с возможностью получения первого сообщения указателя перед передачей первого сигнала в четвертом временном блоке, где первое сообщение указателя используется для конфигурирования передачи первого сигнала во временном блоке после первого временного блока.

В некоторых других возможных реализациях блок 801 обработки дополнительно выполнен с возможностью отправки второго сообщения указателя, где второе сообщение указателя указывает повторную передачу первого сигнала в четвертом временном блоке.

Следует отметить, что блок 801 обработки может быть одним или несколькими процессорами, и блок 802 передачи может быть интерфейсом приемопередатчика, схемой приемопередатчика, приемопередатчиком и т.п.

Например, по-прежнему обратимся к фиг.8. В некоторых вариантах осуществления блок 801 обработки может быть выполнен с возможностью определения третьего временного блока и четвертого временного блока, где третий временной блок включает в себя все или часть временных блоков, которые находятся по меньшей мере в одном первом временном блоке и которые используется для передачи в первом направлении передачи по меньшей мере один первый временной блок выполнен с возможностью передачи первого сигнала в первом направлении передачи на основе количества повторных передач, четвертый временной блок расположен по меньшей мере после одного первого временного блока во временной области, и третий временной блок и четвертый временной блок удовлетворяют требованиям передачи первого сигнала на основе количества повторных передач. Блок 802 передачи выполнен с возможностью повторной передачи первого сигнала в третьем и четвертом временном блоке.

В некоторых других возможных реализациях третий временной блок и четвертый временной блок включают в себя k временных блоков, избыточные версии RV первого сигнала, передаваемого в k временных блоках, каждый из которых представляет собой RV в последовательности RV, и k является количеством повторных передач.

В некоторых других возможных реализациях RV первого сигнала, переданного в i-м временном блоке из k временных блоков, является i-м RV в последовательности RV, и i меньше или равно общему количеству RV в последовательности RV.

В некоторых других возможных реализациях последовательность RV является заданной последовательностью или последовательностью, предварительно сконфигурированной с использованием сигнализации более высокого уровня.

В некоторых других возможных реализациях третий временной блок и четвертый временной блок включают в себя k временных блоков, ресурсы частотной области, используемые для повторной передачи первого сигнала в k временных блоках, являются разными, и k является количеством повторных передач.

В некоторых других возможных реализациях местоположение ресурса частотной области, используемого для многократной передачи первого сигнала в i-й временном блоке в k временных блоках, удовлетворяет следующей формуле:

,

где RB_start – начальное местоположение ресурса частотной области, смещение RB_offset в частотной области, RB_offset – целое число, большее или равное 0, N – количество RB в части полосы пропускания, и i меньше или равно количеству повторных передач.

В некоторых других возможных реализациях блок 801 обработки дополнительно выполнен с возможностью определения М последовательных первых временных блоков на основе третьего временного блока и четвертого временного блока, где М больше количества повторных передач.

В некоторых других возможных реализациях третий временной блок и четвертый временной блок включают в себя k временных блоков, и первый временной блок из M последовательных временных блоков представляет собой первый временной блок из k временных блоков или первый временной блок по меньшей мере в одном первом временном блоке. Последний временной блок из M последовательных временных блоков представляет собой последний временной блок из k временных блоков или H-ый временной блок после последнего временного блока из k временных блоков, все временные блоки от последнего временного блока из k временных блоков до H-го временного блока используются во втором направлении передачи, второе направление передачи отличается от первого направления передачи, и H является положительным целым числом.

Основываясь на одной и той же изобретательской концепции, вариант осуществления настоящей заявки дополнительно предусматривает устройство связи, включающее в себя энергонезависимую память и процессор, которые подключены друг к другу. Процессор вызывает программный код, хранящийся в памяти, для выполнения способа связи в соответствии с любым из предыдущих вариантов осуществления.

В настоящей заявке устройство связи может быть терминалом или сетевым устройством в системе беспроводной связи.

Основываясь на одной и той же изобретательской концепции, вариант осуществления настоящей заявки предусматривает машиночитаемый носитель информации. Машиночитаемый носитель информации хранит инструкции. Когда инструкции исполняются на компьютере, выполняется способ связи в соответствии с любым из предыдущих вариантов осуществления.

Основываясь на одной и той же изобретательской концепции, вариант осуществления настоящей заявки предусматривает компьютерную программу или компьютерный программный продукт. Когда компьютерная программа или компьютерный программный продукт исполняется на компьютере, компьютер получает возможность реализовать способ связи в соответствии с любым из предыдущих вариантов осуществления.

Специалисту в данной области техники понятно, что функции, описанные со ссылкой на различные иллюстративные логические блоки, модули и этапы алгоритма, раскрытые и описанные в настоящем документе, могут быть реализованы с использованием аппаратных средств, программного обеспечения, программно-аппаратных средств или любого их сочетания. Если они реализованы с использованием программного обеспечения, функции, описанные со ссылкой на иллюстративные логические блоки, модули и этапы, могут храниться или передаваться через машиночитаемый носитель информации в виде одной или нескольких инструкций или кода и исполняться аппаратным процессором. Машиночитаемый носитель информации может включать в себя машиночитаемый носитель информации, который соответствует материальному носителю, такому как носитель для хранения данных, или может включать в себя любую среду связи, обеспечивающую передачу компьютерной программы из одного места в другое (например, согласно к протоколу связи). Таким образом, машиночитаемый носитель информации может в целом соответствовать: (1) энергонезависимому материальному машиночитаемому носителю информации или (2) средству связи, такому как сигнал или несущая. Носителем информации может быть любой пригодный для использования носитель информации, к которому могут обращаться один или несколько компьютеров или один или несколько процессоров для извлечения инструкций, кода и/или структур данных для реализации технологий, описанных в настоящей заявке. Компьютерный программный продукт может включать в себя машиночитаемый носитель информации.

В качестве примера, но не ограничения, такие машиночитаемые носители информации могут включать в себя RAM, ROM, EEPROM, CD-ROM или другое запоминающее устройство на оптических дисках, запоминающее устройство на магнитных дисках или другое запоминающее устройство на магнитных дисках, флэш-память или любой другой носитель информации, который может хранить требуемый программный код в виде инструкций или структур данных и к которому может получить доступ компьютер. В дополнение к этому, любое соединение правильно называется машиночитаемым носителем информации. Например, если инструкция передается с веб-сайта, сервера или другого удаленного источника по коаксиальному кабелю, оптоволоконному кабелю, витой паре, цифровой абонентской линии (DSL) или с помощью беспроводной технологии, такой как инфракрасное излучение, радиоволна или микроволновое излучение, коаксиальный кабель, оптическое волокно, витая пара, DSL или беспроводная технология, такая как инфракрасное излучение, радиоволна или микроволновое излучение, включены в определение носителя. Однако следует понимать, что машиночитаемый носитель информации и носитель для хранения данных не включают в себя соединения, несущие, сигналы или другие временные носители, и фактически означают постоянные материальные носители информации. Диски и диски, используемые в этой спецификации, включают в себя компакт-диск (CD), лазерный диск, оптический диск, универсальный цифровой диск (DVD) и диск Blu-ray. Как правило, магнитные диски воспроизводят данные магнитным способом, тогда как оптические диски воспроизводят данные оптическим путем с использованием лазеров. Комбинации вышеперечисленного также должны быть включены в объем машиночитаемого носителя.

Инструкция может исполняться одним или несколькими процессорами, такими как один или несколько процессоров цифровых сигналов (DSP), микропроцессор общего назначения, специализированная интегральная схема (Application-Specific Integrated Circuit, ASIC), программируемая пользователем вентильная матрица (Field Programmable Gate Array, FPGA) или эквивалентные интегральные схемы или дискретные логические схемы. Следовательно, термин «процессор», используемый в этой спецификации, может относиться к вышеизложенной структуре или любой другой структуре, которая может применяться для реализации технологий, описанных в этой спецификации. В дополнение к этому, в некоторых аспектах функции, описанные со ссылкой на иллюстративные логические блоки, модули и этапы, описанные в этой спецификации, могут быть предоставлены в рамках специальных аппаратных и/или программных модулей, выполненных с возможностью кодирования и декодирования, или могут быть включены в комбинированный кодек. В дополнение к этому, технологии могут быть полностью реализованы в виде одной или нескольких схем или логических элементов.

Технологии, представленные в настоящей заявке, могут быть реализованы в различных аппаратных устройствах или устройствах, включая беспроводную телефонную трубку, интегральную схему (IC) или набор IC (например, набор микросхем). Различные компоненты, модули или блоки описаны в настоящем раскрытии для того, чтобы подчеркнуть функциональные аспекты устройств, выполненных с возможностью выполнения раскрытых технологий, но не обязательно требующих реализации в виде различных аппаратных блоков. Фактически, как описано выше, различные блоки могут быть объединены в аппаратный блок кодека в сочетании с соответствующим программным обеспечением и/или программно-аппаратными средствами или могут быть предоставлены в виде взаимодействующих аппаратных блоков (включая один или более процессоров, описанных выше).

В предыдущих вариантах осуществления описание каждого варианта осуществления имеет соответствующие акценты. Для части, которая не описана подробно в варианте осуществления, следует обратиться к соответствующим описаниям, приведенным в других вариантах осуществления.

Приведенные выше описания являются просто примерами конкретных реализаций настоящей заявки, но не предназначены для ограничения объема охраны настоящей заявки. Любая вариация или замена, легко вычисленная специалистом в данной области техники в рамках технического объема, раскрытого в настоящей заявке, должна подпадать под объем охраны настоящей заявки. Таким образом, объем охраны настоящей заявки должен соответствовать объему охраны формулы изобретения.

Изобретение относится к области технологий беспроводной связи и, в частности, к способу и устройству связи. Технический результат заключается в улучшении возможности покрытия сотовой связи. Способ связи включает в себя определение третьего и четвертого временных блоков. Третий временной блок содержит временные блоки, которые находятся по меньшей мере в одном первом временном блоке и которые предназначены для передачи в первом направлении передачи. При этом по меньшей мере один первый временной блок выполнен с возможностью передачи первого сигнала в первом направлении передачи на основе количества повторных передач. Четвертый временной блок расположен по меньшей мере после одного первого временного блока во временной области. Общее количество третьего временного блока и четвертого временного блока больше или равно количеству временных блоков, необходимому для передачи первого сигнала, исходя из количества повторных передач. 4 н. и 34 з.п. ф-лы, 8 ил., 1 табл.

1. Способ связи, содержащий:

определение третьего временного блока и четвертого временного блока, причем третий временной блок содержит все или часть временных блоков, которые находятся по меньшей мере в одном первом временном блоке и которые предназначены для передачи в первом направлении передачи, при этом по меньшей мере один первый временной блок выполнен с возможностью передачи первого сигнала в первом направлении передачи на основе количества повторных передач, четвертый временной блок расположен по меньшей мере после одного первого временного блока во временной области, и общее количество третьего временного блока и четвертого временного блока больше или равно количеству временных блоков, необходимому для передачи первого сигнала, исходя из количества повторных передач; и

повторную передачу первого сигнала в третьем временном блоке и четвертом временном блоке.

2. Способ по п.1, в котором определение третьего временного блока и четвертого временного блока содержит:

определение третьего временного интервала на основе направления передачи по меньшей мере одного первого временного блока; и,

если третий временной блок не удовлетворяет требованиям передачи первого сигнала на основе количества повторных передач, определение четвертого временного блока по меньшей мере после одного первого временного блока.

3. Способ по п.2, в котором определение третьего временного блока на основе направления передачи по меньшей мере одного первого временного блока содержит:

определение временного блока, который находится по меньшей мере в одном первом временном блоке и направление передачи которого является первым направлением передачи, в качестве третьего временного блока.

4. Способ по п.2, в котором определение третьего временного блока на основе направления передачи по меньшей мере одного первого временного блока содержит:

определение временного блока, который находится по меньшей мере в одном первом временном блоке и который удовлетворяет заданному условию, в качестве третьего временного блока, где

заданное условие содержит следующее: фактическая кодовая скорость для передачи первого сигнала в первом временном блоке меньше, чем заданная кодовая скорость, временной блок, соответствующий первому местоположению в первом временном блоке, содержит временной блок, предназначенный для передачи во втором направлении передачи, и временной блок, соответствующий первому местоположению, выполнен таким образом, чтобы использоваться для повторной передачи в первом направлении передачи; или количество временных блоков, которые находятся в первом временном блоке и которые предназначены для передачи в первом направлении передачи, больше или равно первому порогу.

5. Способ по любому из пп.2-4, в котором то, что третий временной блок не соответствует требованиям передачи первого сигнала на основе количества повторных передач, содержит: количество третьих временных блоков меньше или равно второму порогу, причем второй порог представляет собой количество временных блоков, требуемых для передачи первого сигнала на основе количества повторных передач.

6. Способ по любому из пп.2-5, в котором определение третьего временного блока на основе направления передачи по меньшей мере одного первого временного блока содержит:

получение первой информации конфигурирования, причем первая информация конфигурирования указывает формат временного блока; и

определение, на основе первой информации конфигурирования, первого временного блока в первом формате по меньшей мере в одном первом временном блоке в качестве третьего временного блока; или

определение, на основе первой информации конфигурирования, первого временного блока во втором формате по меньшей мере в одном первом временном блоке в качестве третьего временного блока, где

все первые временные блоки в первом формате используются в первом направлении передачи, и первые временные блоки во втором формате частично используются в первом направлении передачи.

7. Способ по любому из пп.2-6, в котором первое направление передачи является направлением передачи по восходящей линии связи и второе направление передачи является направлением передачи по нисходящей линии связи; или первое направление передачи является направлением передачи по нисходящей линии связи и второе направление передачи является направлением передачи по восходящей линии связи.

8. Способ по любому из пп.2-7, дополнительно содержащий:

определение по меньшей мере одного первого временного блока, на основе количества повторных передач k, начального местоположения временных блоков для одиночной передачи s и временной продолжительности одиночной передачи l, причем каждый по меньшей мере из одного первого временного блока представляет собой слот, первый сигнал передаётся по физическому совместно используемому каналу восходящей линии связи (PUSCH), тип сопоставления PUSCH представляет собой тип A, повторная передача расположена в символах от s до s+l в каждом из k слотов.

9. Способ по любому из пп.1-8, в котором по меньшей мере один временной блок представляет собой по меньшей мере один первый слот, третий временной блок представляет собой третий слот, четвертый временной блок представляет собой четвертый слот и первое направление передачи является направлением передачи по восходящей линии связи:

третий слот определяется на основе направления передачи по меньшей мере одного первого слота путем исключения слота, имеющего один или несколько символов, конфигурированных для передачи в направлении передачи по нисходящей линии связи по меньшей мере из одного первого слота.

10. Способ по любому из пп.2-9, в котором перед передачей первого сигнала в четвертом временном блоке способ дополнительно содержит:

получение первого сообщения указателя, причем первое сообщение указателя используется для конфигурирования передачи первого сигнала во временном блоке после первого временного блока.

11. Способ по любому из пп.2-10, в котором перед передачей первого сигнала в четвертом временном блоке способ дополнительно содержит:

отправку второго сообщения указателя, причем второе сообщение указателя указывает повторную передачу первого сигнала в четвертом временном блоке.

12. Способ по любому из пп.1-11, в котором третий временной блок и четвертый временной блок содержат k временных блоков, избыточные версии RV первого сигнала, передаваемого в k временных блоках, каждый из которых представляет собой RV в последовательности RV, k является количеством повторных передач.

13. Способ по п.12, в котором RV первого сигнала, переданного в i-м временном блоке из k временных блоков, является i-м RV в последовательности RV, и i меньше или равно общему количеству RV в последовательности RV.

14. Способ по п.12 или 13, в котором последовательность RV является заданной последовательностью или последовательностью, предварительно сконфигурированной с использованием сигнализации более высокого уровня.

15. Способ по любому из пп.1-14, в котором третий временной блок и четвертый временной блок содержат k временных блоков, ресурсы частотной области, используемые для повторной передачи первого сигнала в k временных блоках, являются разными, и k является количеством повторных передач.

16. Способ по п.15, в котором местоположение ресурса частотной области, используемого для повторной передачи первого сигнала в i-й временном блоке в k временных блоках, удовлетворяет следующей формуле:

,

где RB_start – начальное местоположение ресурса частотной области, смещение RB_offset в частотной области, RB_offset – целое число, большее или равное 0, N – количество RB в части полосы пропускания, и i меньше или равно количеству повторных передач.

17. Способ по любому из пп.1-16, в котором способ дополнительно содержит:

определение М последовательных первых временных блоков на основе третьего временного блока и четвертого временного блока, где М больше количества повторных передач.

18. Способ по п.17, в котором третий временной блок и четвертый временной блок содержат k временных блоков, первый временной блок из M последовательных временных блоков представляет собой первый временной блок из k временных блоков или первый временной блок по меньшей мере в одном первом временном блоке; и последний временной блок из M последовательных временных блоков является последним временным блоком из k временных блоков или H-м временным блоком после последнего временного блока из k временных блоков, все временные блоки от последнего временного блока из k временных блоков, временные блоки до H-го временного блока используются во втором направлении передачи, второе направление передачи отличается от первого направления передачи, и H является положительным целым числом.

19. Устройство связи, содержащее:

второй блок обработки, выполненный с возможностью определения третьего временного блока и четвертого временного блока, причем третий временной блок содержит все или часть временных блоков, которые находятся по меньшей мере в одном первом временном блоке и которые предназначены для передачи в первом направлении передачи, по меньшей мере один первый временной блок выполнен с возможностью передачи первого сигнала в первом направлении передачи на основе количества повторных передач, четвертый временной блок расположен по меньшей мере после одного первого временного блока во временной области, и общее количество третьего временного блока и четвертого временного блока больше или равно количеству временных блоков, необходимому для передачи первого сигнала, исходя из количества повторных передач; и

второй блок передачи, выполненный с возможностью повторной передачи первого сигнала в третьем временном блоке и четвертом временном блоке.

20. Устройство по п.19, в котором второй блок обработки выполнен с возможностью: определения третьего временного блока на основе направления передачи по меньшей мере одного первого временного блока и, если третий временной блок не удовлетворяет требованию передачи первого сигнала на основе количества повторных передач, определения четвертого временного блока по меньшей мере после одного первого временного блока.

21. Устройство по п.20, в котором второй блок обработки выполнен с возможностью определения временного блока, который находится по меньшей мере в одном первом временном блоке и чье направление передачи является первым направлением передачи, в качестве третьего временного блока.

22. Устройство по п.21, в котором второй блок обработки выполнен с возможностью определения временного блока, который находится по меньшей мере в одном первом временном блоке и который удовлетворяет заданному условию, в качестве третьего временного блока, причем заданное условие содержит следующее: фактическая кодовая скорость для передачи первого сигнала в первом временном блоке меньше заданной кодовой скорости, временной блок, соответствующий первому местоположению в первом временном блоке, содержит временной блок, предназначенный для передачи во втором направлении передачи, и временной блок, соответствующий первому местоположению, выполнен таким образом, чтобы использоваться для повторной передачи в первом направлении передачи; или количество временных блоков, которые находятся в первом временном блоке и которые предназначены для передачи в первом направлении передачи, больше или равно первому порогу.

23. Устройство по любому из пп.20-22, в котором третий временной блок не соответствует требованиям передачи первого сигнала на основе количества повторных передач, содержит следующее: количество третьих временных блоков меньше или равно второму порогу, причем второй порог представляет собой количество временных блоков, требуемых для передачи первого сигнала на основе количества повторных передач.

24. Устройство по любому из пп.20-23, в котором второй процессор специально выполнен с возможностью: получения первой информации конфигурирования, причем первая информация конфигурирования указывает формат временного блока; и определения, на основе первой информации конфигурирования, первого временного блока в первом формате по меньшей мере в одном первом временном блоке в качестве третьего временного блока; или определения, на основе первой информации конфигурирования, первого временного блока во втором формате по меньшей мере в одном первом временном блоке в качестве третьего временного блока, причем все первые временные блоки в первом формате используются в первом направлении передачи, и первые временные блоки во втором формате частично используются в первом направлении передачи.

25. Устройство по любому из пп.20-24, в котором первое направление передачи является направлением передачи по восходящей линии связи и второе направление передачи является направлением передачи по нисходящей линии связи; или первое направление передачи является направлением передачи по нисходящей линии связи и второе направление передачи является направлением передачи по восходящей линии связи.

26. Устройство по любому из пп.20-25, в котором второй блок обработки выполнен с возможностью:

определения по меньшей мере одного первого временного блока на основе количества повторных передач k, начального местоположения временных блоков для одиночной передачи s и временной продолжительности одиночной передачи l, причем каждый по меньшей мере из одного первого временного блока представляет собой слот, первый сигнал передается по физическому совместно используемому каналу восходящей линии связи (PUSCH), тип сопоставления PUSCH представляет собой тип A, повторная передача расположена в символах от s до s+l в каждом из k слотов.

27. Устройство по любому из пп.19-26, в котором по меньшей мере один временной блок представляет собой по меньшей мере один первый слот, третий временной блок представляет собой третий слот, четвертый временной блок представляет собой четвертый слот и первое направление передачи является направлением передачи по восходящей линии связи:

третий слот определяется на основе направления передачи по меньшей мере одного первого слота путем исключения слота, имеющего один или несколько символов, конфигурированных для передачи в направлении передачи по нисходящей линии связи по меньшей мере из одного первого слота.

28. Устройство по любому из пп.20-27, в котором второй блок обработки выполнен с возможностью получения первого сообщения указателя перед передачей первого сигнала в четвертом временном блоке, причем первое сообщение указателя используется для конфигурирования передачи первого сигнала во временном блоке после первого временного блока.

29. Устройство по любому из пп.20-28, в котором второй блок обработки выполнен с возможностью отправки второго сообщения указателя, причем второе сообщение указателя указывает повторную передачу первого сигнала в четвертом временном блоке.

30. Устройство по любому из пп.19-29, в котором третий временной блок и четвертый временной блок содержат k временных блоков, избыточные версии RV первого сигнала, передаваемого в k временных блоках, каждая из которых представляет собой RV в последовательности RV, k является количеством повторных передач.

31. Устройство по п.30, в котором RV первого сигнала, переданного в i-м временном блоке из k временных блоков, является i-м RV в последовательности RV, и i меньше или равно общему количеству RV в последовательности RV.

32. Устройство по п.30 или 31, в котором последовательность RV является заданной последовательностью или последовательностью, предварительно сконфигурированной с использованием сигнализации более высокого уровня.

33. Устройство по любому из пп.19-32, в котором третий временной блок и четвертый временной блок содержат k временных блоков, ресурсы частотной области, используемые для многократной передачи первого сигнала в k временных блоках, являются разными, и k является количеством повторных передач.

34. Устройство по п.33, в котором местоположение ресурса частотной области, используемого для многократной передачи первого сигнала в i-й временном блоке в k временных блоках, удовлетворяет следующей формуле:

,

где RB_start – начальное местоположение ресурса частотной области, смещение RB_offset в частотной области, RB_offset – целое число, большее или равное 0, N – количество RB в части полосы пропускания, и i меньше или равно количеству повторных передач.

35. Устройство по любому из пп.19-34, в котором второй блок обработки дополнительно выполнен с возможностью:

определения М последовательных первых временных блоков на основе третьего временного блока и четвертого временного блока, где М больше количества повторных передач.

36. Устройство по п.35, в котором третий временной блок и четвертый временной блок содержат k временных блоков, первый временной блок из M последовательных временных блоков является первым временным блоком из k временных блоков или первым временным блоком по меньшей мере в одном первом временном блоке; и последний временной блок из M последовательных временных блоков является последним временным блоком из k временных блоков или H-м временным блоком после последнего временного блока из k временных блоков, все временные блоки от последнего временного блока из k временных блоков, временные блоки до H-го временного блока используются во втором направлении передачи, второе направление передачи отличается от первого направления передачи, и H является положительным целым числом.

37. Устройство связи, содержащее энергонезависимую память и процессор, которые подключены друг к другу, причем процессор вызывает программный код, хранящийся в памяти, для выполнения способа связи по любому из пп.1-18.

38. Машиночитаемый носитель информации, в котором машиночитаемый носитель информации хранит инструкции; и когда инструкции исполняются, выполняется способ связи по любому из пп.1-18.
