СПОСОБ И УСТРОЙСТВО ДЛЯ ПЕРЕДАЧИ ИНФОРМАЦИИ, УСТРОЙСТВО СВЯЗИ И НОСИТЕЛЬ ДЛЯ ХРАНЕНИЯ ИНФОРМАЦИИ Российский патент 2024 года по МПК H04W4/40 H04W52/18

Описание патента на изобретение RU2832266C2

Область техники

[0001] Изобретение относится к области беспроводной связи, но ею не ограничено, а в частности относится к способу и устройству для передачи информации, устройству связи и носителю для хранения информации.

Предпосылки создания изобретения

[0002] Технология связи «транспортное средство со всеми» (Vehicle to Everything, V2X) - новое поколение информационно-коммуникационных технологий, которые позволяют осуществить связь транспортного средства с любым объектом. V2X может предоставлять два вида интерфейсов связи, т.е. интерфейс Uu (UE-UTRAN) (интерфейс сотовой связи) и интерфейс РС5 (класса 5 мощности) (интерфейс прямой линии связи, SideLink (SL)).

[0003] Спрос на использование спектра частот в мобильной связи расширяется, но фактический спектр, который может быть назначен для использования, постепенно уменьшается. Для существующих лицензированных диапазонов частот одновременная передача служб лицензированного спектра Нового Радио (New Radio, NR) и служб NR V2X в лицензированном спектре в наше время является главным требованием. Весьма общим сценарием для терминалов является выполнение службы лицензированного спектра NR и службы лицензированного спектра NR SL в одном и том же диапазоне частот в одно и то же время.

Сущность изобретения

[0004] Соответственно, варианты выполнения настоящего изобретения предлагают способ передачи информации, устройство для передачи информации, устройство связи и носитель для хранения информации.

[0005] Согласно первому аспекту вариантов выполнения настоящего изобретения, предложен способ передачи информации, выполняемый оборудованием пользователя (UE). Способ включает:

[0006] передачу информации индикации мощности, при этом информация индикации мощности указывает классы мощности UE для множества интерфейсов в рабочем диапазоне частот.

[0007] В еще одном варианте выполнения настоящего изобретения информация индикации мощности указывает класс полной мощности UE в рабочем диапазоне частот.

[0008] В еще одном варианте выполнения настоящего изобретения способ дополнительно включает:

[0009] прием информации о конфигурации, переданной базовой станцией на основе информации индикации мощности; и

[0010] определение параметра конфигурации мощности UE по меньшей мере для одного из множества интерфейсов на основе информации о конфигурации.

[0011] В еще одном варианте выполнения настоящего изобретения параметр конфигурации мощности UE включает по меньшей мере одно из следующего:

[0012] максимальную мощность конфигурации;

[0013] допустимое снижение мощности (power back-off); и

[0014] стратегию регулирования удельного коэффициента поглощения (Specific Absorption Rate, SAR).

[0015] В еще одном варианте выполнения настоящего изобретения способ дополнительно включает:

[0016] прием запроса отчета о способности связи, переданного базовой станцией; и

[0017] в ответ на запрос отчета о способности связи, передачу информации о способности связи, в которой информация о способности связи указывает, способно ли UE использовать больше одного интерфейса для передачи данных в рабочем диапазоне частот.

[0018] В еще одном варианте выполнения настоящего изобретения интерфейс содержит:

[0019] интерфейс Uu и/или SL класса 5 мощности (РС5).

[0020] Согласно второму аспекту вариантов выполнения настоящего изобретения, предложен способ передачи информации, выполняемый базовой станцией.

Способ включает:

[0021] прием информации индикации мощности, переданной UE; и

[0022] определение класса мощности UE для множества интерфейсов в рабочем диапазоне частот на основе этой информации индикации мощности.

[0023] В еще одном варианте выполнения настоящего изобретения способ дополнительно включает:

[0024] определение класса полной мощности UE для рабочего диапазона частот на основе информации индикации мощности.

[0025] В еще одном варианте выполнения настоящего изобретения способ дополнительно включает:

[0026] определение параметра конфигурации мощности UE по меньшей мере для одного из множества интерфейсов на основе информации индикации мощности; и

[0027] передачу в UE информации о конфигурации для указания параметра конфигурации мощности UE.

[0028] В еще одном варианте выполнения настоящего изобретения параметр конфигурации мощности UE содержит по меньшей мере одно из следующего:

[0029] максимальную мощность конфигурации;

[0030] допустимое снижение мощности; и

[0031] стратегию регулирования SAR.

[0032] В еще одном варианте выполнения настоящего изобретения способ дополнительно включает:

[0033] передачу запроса отчета о способности связи в UE;

[0034] прием информации о способности связи, переданной UE в ответ на запрос отчета о способности связи; и

[0035] определение, в состоянии ли UE использовать больше одного интерфейса для передачи данных в рабочем диапазоне частот на основе этой информации о способности связи.

[0036] В еще одном варианте выполнения настоящего изобретения интерфейс содержит:

[0037] интерфейс Uu и/или SL РС5.

[0038] Согласно третьему аспекту вариантов выполнения настоящего изобретения, предложено устройство для передачи информации. Это устройство содержит:

[0039] первый передающий модуль, сконфигурированный для передачи информации индикации мощности, при этом информация индикации мощности указывает классы мощности UE для множества интерфейсов в рабочем диапазоне частот.

[0040] В одном из вариантов выполнения настоящего изобретения информация индикации мощности указывает класс полной мощности UE в рабочем диапазоне частот.

[0041] В еще одном варианте выполнения настоящего изобретения устройство дополнительно содержит:

[0042] первый приемный модуль, сконфигурированный для приема информации о конфигурации, переданной базовой станцией на основе информации индикации мощности; и

[0043] первый определяющий модуль, сконфигурированный для определения параметра конфигурации мощности UE по меньшей мере для одного из множества интерфейсов на основе информации о конфигурации.

[0044] В еще одном варианте выполнения настоящего изобретения параметр конфигурации мощности UE включает по меньшей мере одно из следующего:

[0045] максимальную мощность конфигурации;

[0046] допустимое снижение мощности; и

[0047] стратегию регулирования SAR.

[0048] В еще одном варианте выполнения настоящего изобретения устройство дополнительно содержит:

[0049] второй приемный модуль, сконфигурированный для приема запроса отчета о способности связи, переданного базовой станцией; и

[0050] второй передающий модуль, сконфигурированный, чтобы в ответ на запрос отчета о способности связи, передать информацию о способности связи, в которой информация о способности связи указывает, способно ли UE использовать больше одного интерфейса для передачи данных в рабочем диапазоне частот.

[0051] В еще одном варианте выполнения настоящего изобретения интерфейс содержит:

[0052] интерфейс Uu и/или интерфейс SL РС5.

[0053] Согласно четвертому аспекту вариантов выполнения настоящего изобретения, предложено устройство для передачи информации. Это устройство содержит:

[0054] третий приемный модуль, сконфигурированный для приема информации индикации мощности, переданной UE; и

[0055] второй определяющий модуль, сконфигурированный для определения классов мощности UE для множества интерфейсов в рабочем диапазоне частот на основе информации индикации мощности.

[0056] В еще одном варианте выполнения настоящего изобретения устройство дополнительно содержит:

[0057] третий определяющий модуль, сконфигурированный для определения класса полной мощности UE для рабочего диапазона частот на основе информации индикации мощности.

[0058] В еще одном варианте выполнения настоящего изобретения устройство дополнительно содержит:

[0059] четвертый определяющий модуль, сконфигурированный для определения параметра конфигурации мощности UE по меньшей мере для одного из множества интерфейсов на основе информации индикации мощности; и

[0060] третий передающий модуль, сконфигурированный для передачи в UE информации о конфигурации для индикации параметра конфигурации мощности UE.

[0061] В еще одном варианте выполнения настоящего изобретения параметр конфигурации мощности UE содержит по меньшей мере одно из следующего:

[0062] максимальную мощность конфигурации;

[0063] допустимое снижение мощности; и

[0064] стратегию регулирования SAR.

[0065] В еще одном варианте выполнения настоящего изобретения устройство дополнительно содержит:

[0066] четвертый передающий модуль, сконфигурированный для передачи запроса отчета о способности связи к UE;

[0067] четвертый приемный модуль, сконфигурированный для приема информации о способности связи, переданной UE в ответ на запрос отчета о способности связи; и

[0068] пятый определяющий модуль, сконфигурированный для определения, способно ли UE использовать больше одного интерфейса для передачи данных в рабочем диапазоне частот, на основе информации о способности связи.

[0069] В еще одном варианте выполнения настоящего изобретения интерфейс содержит:

[0070] интерфейс Uu и/или интерфейс SL РС5.

[0071] Согласно пятому аспекту вариантов выполнения настоящего изобретения, предложено устройство связи. Это устройство содержит процессор, память и исполняемые программы, хранящиеся в памяти и выполняемые процессором. Когда исполняемые программы выполняются процессором, реализуются шаги способа передачи информации согласно первому аспекту или второму аспекту настоящего изобретения.

[0072] Согласно шестому аспекту вариантов выполнения настоящего изобретения, предложен носитель, хранящий исполняемые программы. Когда исполняемые программы выполняются процессором, реализуются шаги способа передачи информации согласно первому аспекту или второму аспекту настоящего изобретения.

[0073] Согласно способу и устройству для передачи информации, устройству связи и носителю, раскрытым в вариантах выполнения настоящего изобретения, UE передает информацию индикации мощности, при этом информация индикации мощности указывает классы мощности UE для множества интерфейсов в рабочем диапазоне частот. Таким образом, UE сообщает о классах мощности UE для множества интерфейсов в рабочем диапазоне частот, и базовая станция может определить класс мощности UE для каждого интерфейса, что повышает точность базовой станции в определении класса мощности UE для интерфейса и уменьшает ошибки конфигурации параметра, обусловленные неспособностью определить класс мощности UE для интерфейса.

[0074] Очевидно, что вышеуказанное общее описание и последующее подробное описание даны только в качестве примера и пояснения и не ограничивают варианты выполнения настоящего изобретения.

Краткое описание чертежей

[0075] Сопровождающие чертежи, которые включены в настоящее описание и составляют его часть, иллюстрируют варианты выполнения настоящего изобретения, согласованные с раскрытием и, вместе с описанием, служат для пояснения принципов, лежащих в основе вариантов выполнения настоящего изобретения.

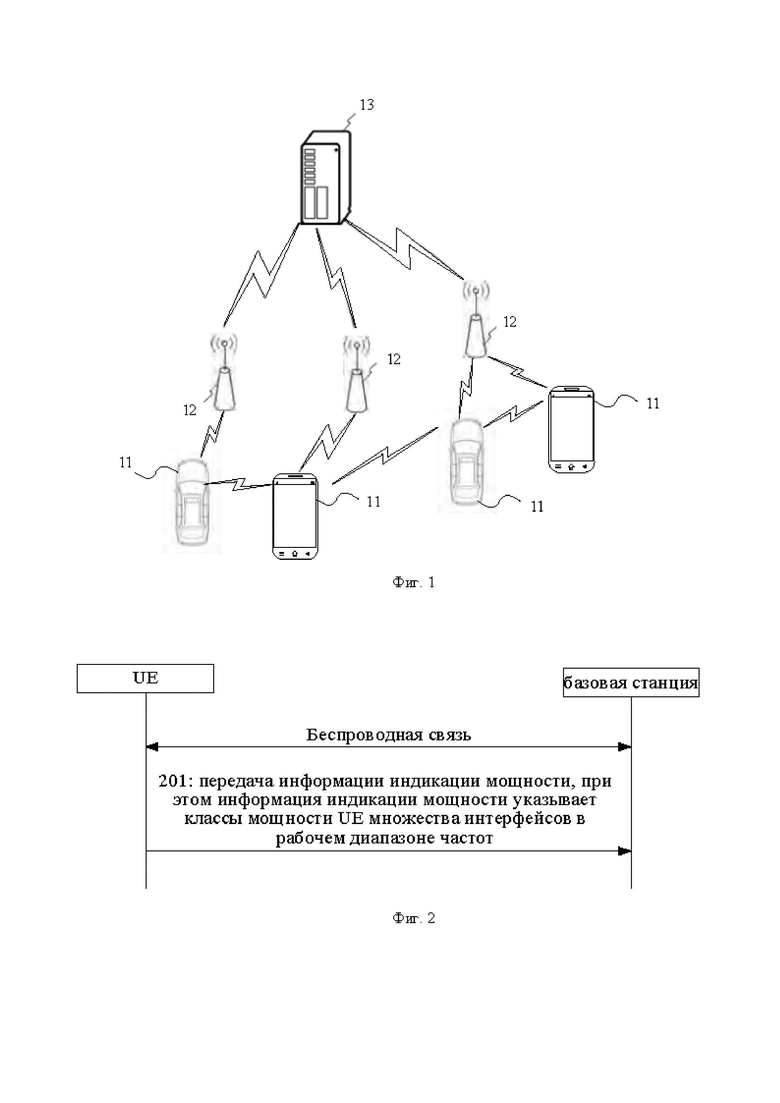

[0076] На фиг.1 схематично показана система беспроводной связи согласно примеру осуществления настоящего изобретения.

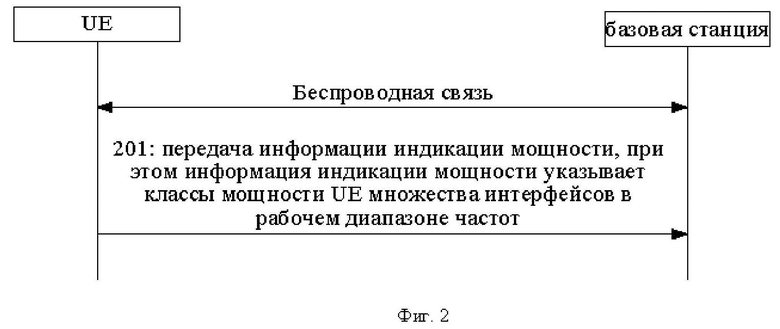

[0077] На фиг.2 показана последовательность операций для способа передачи информации согласно примеру осуществления настоящего изобретения.

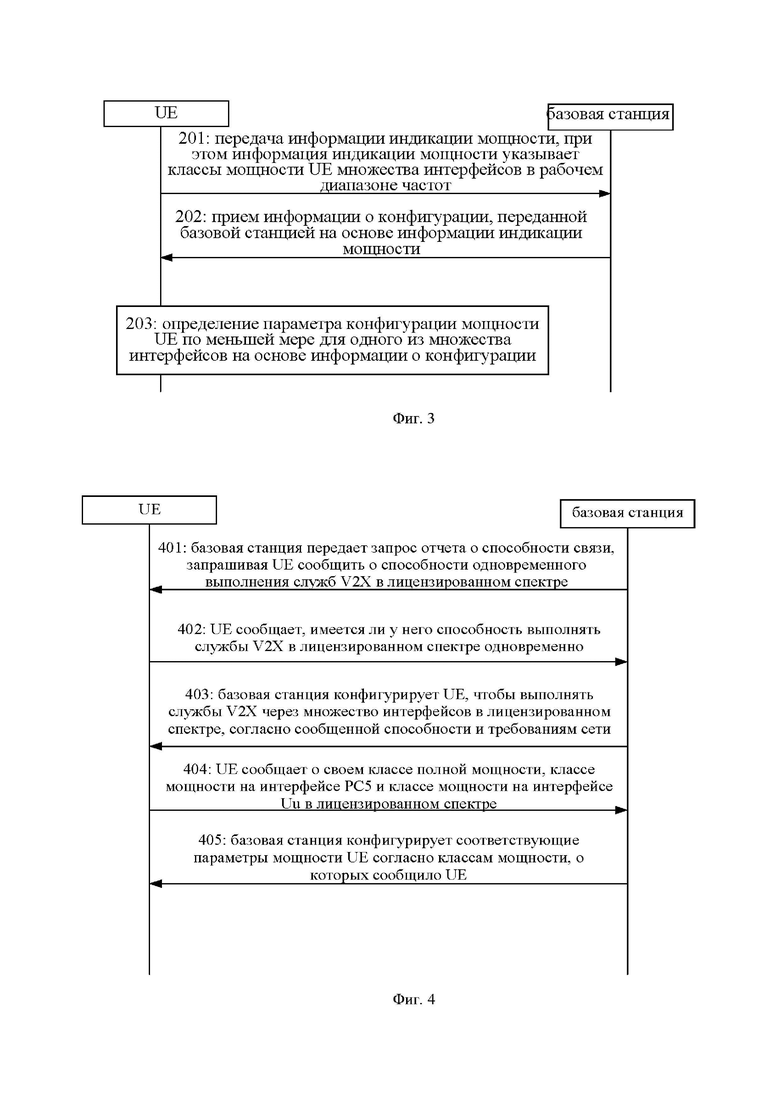

[0078] На фиг.3 показана последовательность операций для способа передачи информации согласно еще одному примеру осуществления настоящего изобретения.

[0079] На фиг.4 схематично показано взаимодействие между базовой станцией и UE согласно примеру осуществления настоящего изобретения.

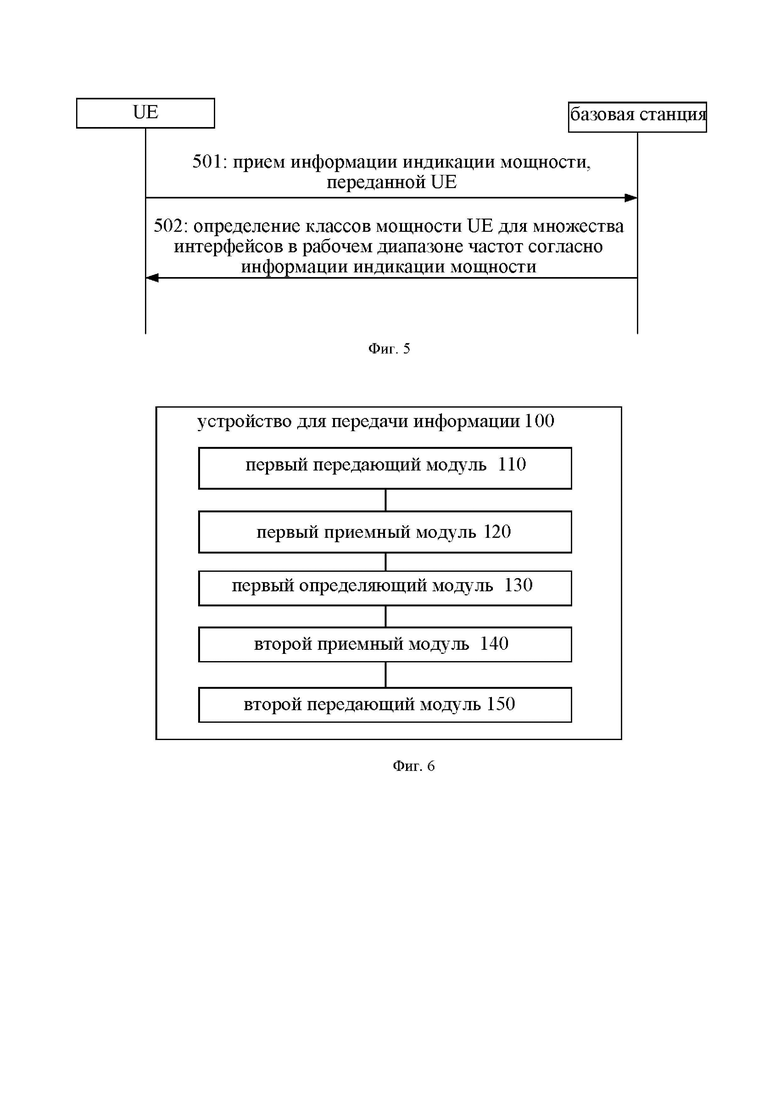

[0080] На фиг.5 показана последовательность операций для способа передачи информации согласно еще одному примеру осуществления настоящего изобретения.

[0081] На фиг.6 показана блок-схема устройства для передачи информации согласно примеру осуществления настоящего изобретения.

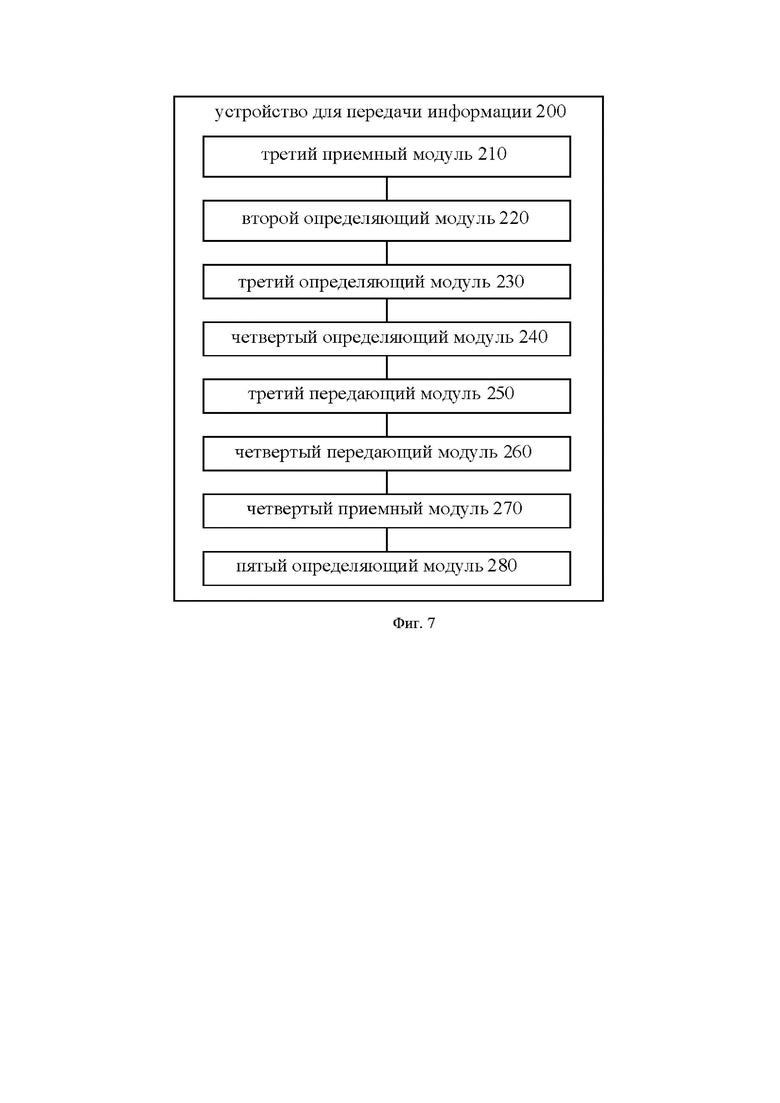

[0082] На фиг.7 показана блок-схема устройства для передачи информации согласно еще одному примеру осуществления настоящего изобретения.

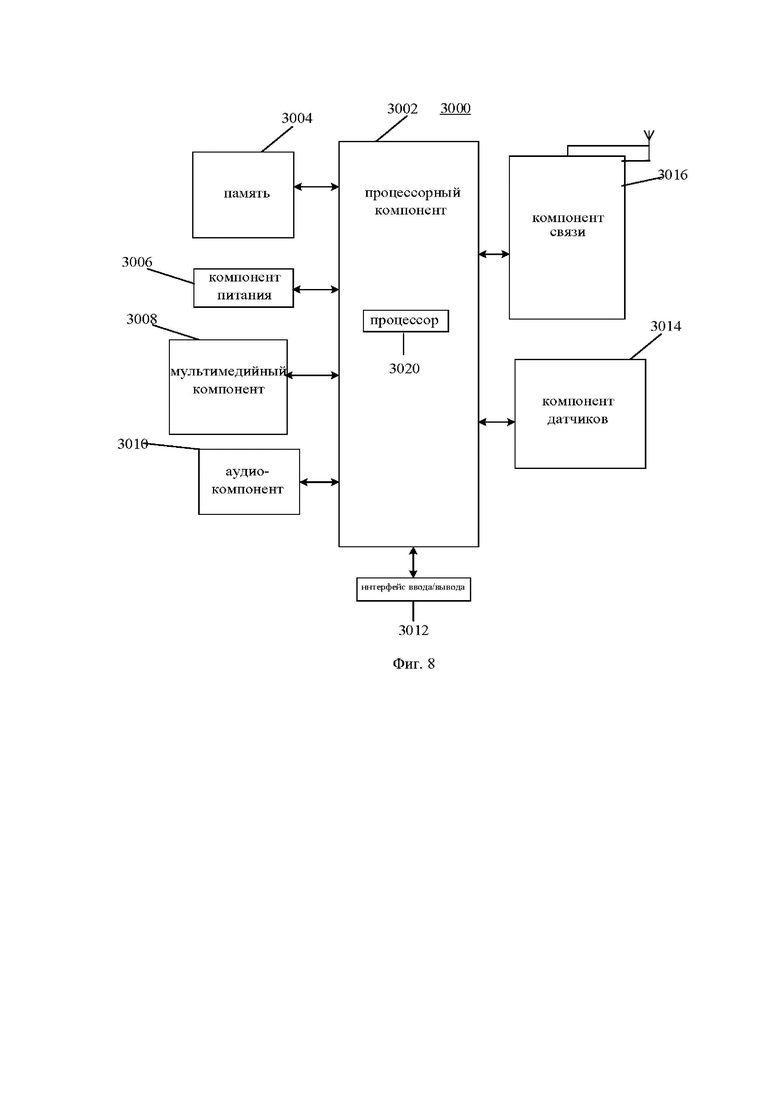

[0083] На фиг.8 показана блок-схема устройства для передачи информации согласно еще одному примеру осуществления настоящего изобретения.

Подробное описание

[0084] Ниже подробно описаны варианты выполнения настоящего изобретения, примеры которых проиллюстрированы на сопровождающих чертежах. Последующее описание ссылается на сопровождающие чертежи, на которых одинаковыми позициями на различных чертежах обозначены одинаковые или сходные элементы, если не сказано иначе. Реализации, сформулированные в последующем описании вариантов выполнения настоящего изобретения, не представляют все реализации, согласованные с раскрытием. Они - лишь примеры устройств и способов, согласованных с аспектами, связанными с реализацией, как изложено в пунктах формулы изобретения.

[0085] Термины, использованные в раскрытии, предназначены только для описания конкретных вариантов выполнения настоящего изобретения, а не для ограничения вариантов выполнения настоящего изобретения. Формы единственного числа, используемые в вариантах выполнения настоящего изобретения и пунктах формулы изобретения, подразумевают включение множественного числа, если контекст ясно не указывает на другие значения. Подразумевается, что термин «и/или», используемый здесь, подразумевает и включает любые возможные комбинации из одного или более ассоциированных перечисленных пунктов.

[0086] Очевидно, что, несмотря на то, что термины, «первый», «второй» и «третий» могут использоваться в вариантах выполнения настоящего изобретения для описания различной информации, эта информация не должна ограничиваться этими терминами. Они используются только, чтобы отличить один и тот же тип информации друг от друга. Например, не отступая от объема изобретения, первая информация может также упоминаться как вторая информация, и точно так же вторая информация может также упоминаться как первая информация. В зависимости от контекста термин «если», используемый здесь, может быть интерпретирован как «когда», «в то время как» или «в ответ на определение».

[0087] На фиг.1 схематично показана система беспроводной связи согласно варианту выполнения настоящего изобретения. Как показано на фиг.1, система беспроводной связи - это система связи на основе сотовой технологии мобильной связи. Система беспроводной связи может содержать множество терминалов 11 и множество базовых станций 12.

[0088] Терминал 11 может быть устройством, которое обеспечивает пользователю голосовое соединение и/или возможность соединения с обменом данными. Терминал 11 может осуществлять связь с одной или несколькими опорными сетями через сеть радиодоступа (RAN, Radio Access Network). Терминал 11 может быть терминалом Интернета вещей (IoT, Internet of Things), например, измерительным устройством, сотовым телефоном (или «мобильным» телефоном) и компьютером с терминалом IoT. Например, терминал 11 может быть стационарным, портативным, карманным, наладонным, встроенным в компьютер или смонтированным в транспортном средстве устройством, таким как станция (STA), блок подписчика, станция подписчика, мобильная станция, мобильный телефон, удаленная станция, точка доступа, удаленный терминал, терминал доступа, пользовательский терминал, агент пользователя, устройство пользователя или UE. Кроме того, терминал 11 может быть устройством на беспилотным воздушным транспортном средстве. Кроме того, терминал 11 может быть устройством в транспортном средстве, например, электронным блоком управления (ECU), имеющим функцию беспроводной связи, или устройством беспроводной связи, внешне связанным с ECU. Кроме того, терминал 11 может также быть придорожным устройством, имеющим функцию беспроводной связи, например, уличным фонарем, световым индикатором и т.п.

[0089] Базовая станция 12 может быть устройством со стороны сети в системе беспроводной связи. Система беспроводной связи может быть системой мобильной связи четвертого поколения (4G), известной также как система долговременного развития (LTE, Long Term Evolution). Кроме того, система беспроводной связи может также быть системой 5G, также известной как система Нового радио (NR, new radio) или система 5G NR. Кроме того, система беспроводной связи может быть любой системой следующего поколения за системой 5G. Сеть доступа в системе 5G можно назвать системой радиодоступа нового поколения (New Generation-RAN или (NG-RAN)) или машинной связью (МТС, Machine type communication).

[0090] Базовая станция 12 может быть усовершенствованной базовой станцией (eNB) используемый в системе 4G. Кроме того, базовая станция 12 может быть базовой станцией (gNB) с централизованной распределенной архитектурой, используемой в системе 5G. Когда базовая станция 12 использует централизованную распределенную архитектуру, она обычно включает Центральный блок (CU, Central Unit) и по меньшей мере два Распределенных блока (DU). CU снабжен стеком протокола для слоя Протокола конвергенции пакетных данных (PDCP, Packet Data Convergence Protocol), слоя управления радиоканалом (Radio Link Control, RLC) или слоя управление доступом к среде (MAC, Media Access Control). Распределенный блок DU оборудован стеком протокола физического (PHY) слоя, и конкретная реализация базовой станции 12 в вариантах выполнения настоящего изобретения не ограничена.

[0091] Беспроводное соединение может быть установлено между базовой станцией 12 и терминалом 11 посредством беспроводного воздушного интерфейса. В различных реализациях беспроводной воздушный интерфейс представляет собой беспроводной воздушный интерфейс на основе стандарта 4G. Кроме того, беспроводной воздушный интерфейс представляет собой беспроводной воздушный интерфейс на основе стандарта 5G, например NR. Кроме того, беспроводной воздушный интерфейс может также быть беспроводным воздушным интерфейсом на основе стандарта следующего поколения за 5G.

[0092] В некоторых вариантах выполнения настоящего изобретения сквозное (Е2Е, End to End) соединение может также быть установлено между терминалами 11 в таких сценариях, как соединение «Транспортное средство с Транспортным средством» (V2V), «Транспортное средство с Инфраструктурой» (V2I) и «Транспортное средство с Пешеходом» (V2P) в рамках соединения V2X.

[0093] В некоторых вариантах выполнения настоящего изобретения вышеуказанная система беспроводной связи может также содержать сетевое управляющее устройство 13.

[0094] Множество базовых станций 12 связано с сетевым управляющим устройством 13 соответственно. Сетевое управляющее устройство 13 может быть устройством опорной сети в системе беспроводной связи, например, узлом управления мобильностью (ММЕ, Mobility Management Entity) в усовершенствованном пакетном ядре (ЕРС, Evolved Packet Core). Кроме того, сетевое управляющее устройство может быть другим устройством опорной сети, таким как серверный шлюз (SGW, Serving GateWay), шлюз общественной сети передачи данных (PGW, Public Data Network GateWay), функцией политики и тарификации (PCRF, Policy and Charging Rules Function) или Сервером домашней подписки (HSS, Home Subscriber Server) и т.д. Форма реализации сетевого управляющего устройства 13 вариантами выполнения настоящего изобретения не ограничена.

[0095] Объекты реализации, включенные в варианты выполнения настоящего изобретения, включают, но этим не ограничены, пользовательское оборудование UE, такое как терминалы сотовых телефонов, которые поддерживают сотовую мобильную связь, базовые станции и т.д.

[0096] Один сценарий приложения для варианта выполнения настоящего изобретения заключается в том, что UE, такое как терминал, может сообщить выходную мощность беспроводного сигнала. Например, UE может использовать ue-PowerClass, чтобы сообщить о выходной мощности UE. Сообщаемая выходная мощность базируется на одном диапазоне частот, т.е. UE может сообщать о выходной мощности в одном диапазоне частот.UE обычно сообщает о выходной мощности в форме класса мощности. Классы мощности включают класс 2 мощности (РС2), класс 3 мощности (РС3), и т.д., при этом РС3 означает, что максимальная мощность равна 23 дБм, а РС2 указывает, что максимальная мощность 26 дБм. Когда UE выполняет службу NR лицензированного спектра и службу NR SL в том же диапазоне частот одновременно, о выходной мощности сообщают на основе класса мощности службы лицензированного спектра, не принимая во внимание класс мощности службы NR SL.

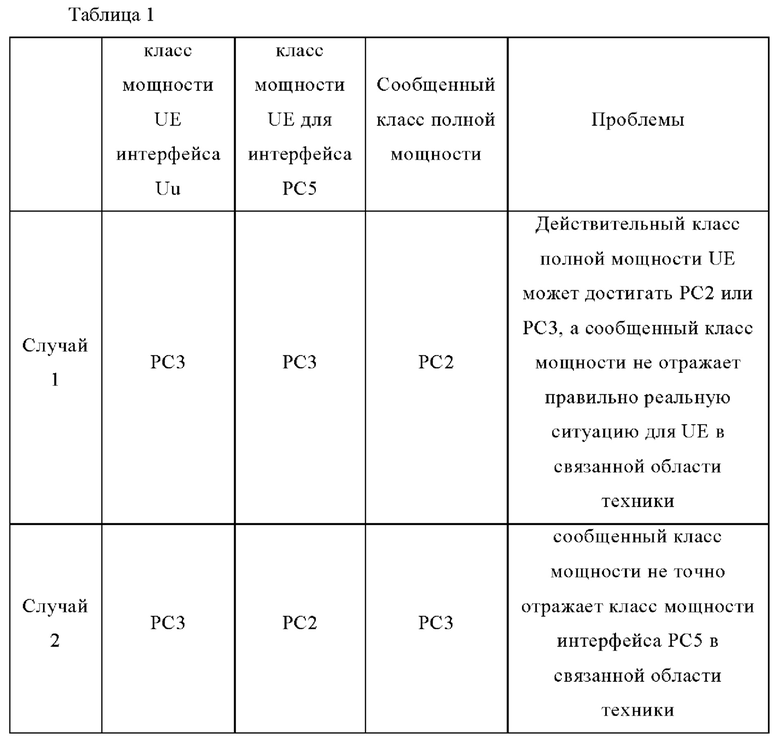

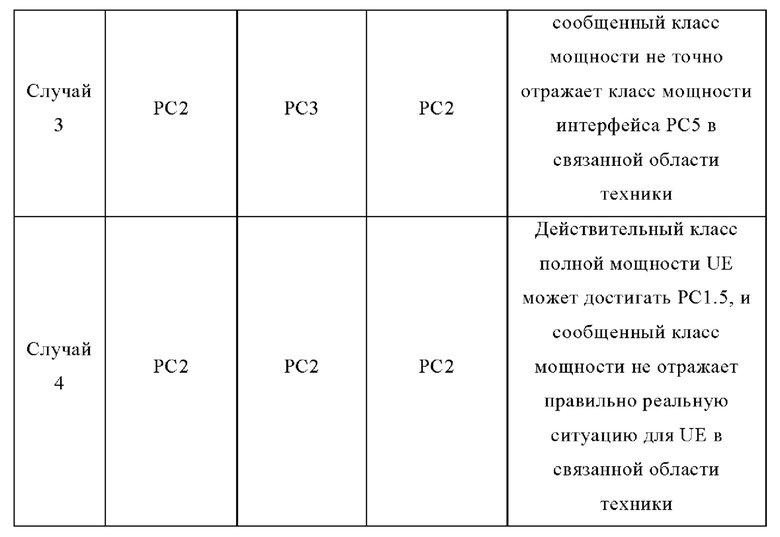

[0097] Например, класс мощности для службы NR лицензированного спектра интерфейса Uu может быть РСЗ или РС2 и т.п. Между тем, класс мощности для службы NR SL может быть РСЗ или может быть РС2 (с максимальной мощностью 26 дБм) и т.п.Класс мощности зависит от конкретной конструкции и способности UE. В соответствующей области техники могут быть различные случаи класса мощности интерфейса Uu, класса мощности интерфейса РС5 и сообщенного UE класса мощности, как показано в Табл. 1.

[0098] Как показано в этой табл., когда служба лицензированного спектра NR и служба NR SL выполняются одновременно в одном и том же диапазоне частот, способ отчета о классе мощности, известный в соответствующей области техники, не может отражать фактической ситуации с UE. Поэтому точно сообщить фактический класс мощности UE - это проблема, которую необходимо срочно решить.

[0099] Как показано на фиг.2, данный в качестве примера вариант выполнения настоящего изобретения обеспечивает способ передачи информации, который может быть применен к UE в сотовой системе мобильной связи. Способ включает следующие шаги.

[00100] На шаге 201 передают информацию индикации мощности, при этом информация индикации мощности указывает классы мощности UE для множества интерфейсов в рабочем диапазоне частот.

[00101] UE может быть сотовым телефоном, в котором используется технология сотовой мобильной беспроводной связи. Устройство доступа к сети может быть базовой станцией, которая предоставляет собой интерфейс доступа к сети для UE в системе сотовой мобильной связи.

[00102] Например, информация индикации мощности указывает на класс мощности UE для каждого интерфейса в рабочем диапазоне частот. Кроме того, информация индикации мощности указывает на класс мощности UE для каждого интерфейса, через который UE выполняет операции в рабочем диапазоне частот.

[00103] Класс мощности UE может использоваться, чтобы базовая станция определила, например, величину мощности передачи в канале восходящей связи, мощность при передачи SL и т.п.

[00104] Мощность передачи канала восходящей связи UE может быть классифицирована посредством класса мощности. Например, мощность передачи РС3 составляет 23 дБм, мощность передачи РС2 составляет 26 дБм и т.д.

[00105] UE может осуществлять связь с противоположным UE и/или базовой станцией через различные интерфейсы в рабочем диапазоне частот. Эти различные интерфейсы могут быть каналами беспроводной связи, реализованными с помощью различных протоколов связи. Рабочий диапазон частот может быть частично сконфигурированной частью полосы пропускания (BWP, Bandwidth Part). UE может осуществлять связь с противоположным UE и/или базовой станцией через множество интерфейсов в рабочем диапазоне частот.

[00106] В еще одном варианте выполнения настоящего изобретения этот интерфейс содержит: интерфейс Uu и/или интерфейс SL РС5.

[00107] Например, для рабочего диапазона частот связи V2X UE может осуществлять связь с базовой станцией через интерфейс Uu в рабочем диапазоне частот, и UE может также осуществлять связь с другими UE через интерфейс SL РС5 в рабочем диапазоне частот.

[00108] В связанной области техники UE может сообщать о классе мощности UE на основе рабочего диапазона частот.UE сообщает о своем классе полной мощности для UE в рабочем диапазоне частот, и, таким образом, базовая станция не может определять классы мощности различных интерфейсов на основе класса полной мощности UE в рабочем диапазоне частот.

[00109] Класс мощности UE может быть классом мощности, используемым UE для передачи сигнала через каждый интерфейс.UE может сообщать о классах мощности UE для множества интерфейсов в рабочем диапазоне частот. Устройство доступа к сети определяет классы мощности UE для множества интерфейсов на основе информации, сообщенной UE.

[00110] UE может передавать информацию индикации мощности для указания на классы мощности UE для множества интерфейсов в базовую станцию. Для переноса информации индикации мощности может использоваться существующая передача сигналов по каналу восходящей связи. Например, информацию индикации мощности можно переносить в сообщении 3 произвольного доступа (Msg 3), управляющий элемент управления доступом к среде (МАС-СЕ, Media Access Control-Control Element), управление радиоресурсами (RRC, Radio Resource Control) или в других сигналах. Информацию индикации мощности можно также переносить в специальных сигналах канала восходящей связи.

[00111] Устройство доступа к сети может определять класс мощности UE для каждого интерфейса на основе информации индикации мощности в сигналах канала восходящей связи. Устройство доступа к сети может конфигурировать параметр мощности, параметр ресурса и т.д. для каждого интерфейса на основе класса мощности интерфейса, что уменьшает такие проблемы, как ошибки конфигурации параметра мощности, обусловленные неспособностью определить класс мощности интерфейса.

[00112] Таким образом UE сообщает о классах мощности UE для множества интерфейсов в рабочем диапазоне частот, и базовая станция может определять класс мощности UE для каждого интерфейса. Поэтому точность базовой станции в определении классов мощности UE для различных интерфейсов повышается, и такие проблемы, как ошибки конфигурации параметра мощности UE, обусловленные неспособностью точно определить класс мощности UE для интерфейса, могут быть уменьшены.

[00113] В еще одном варианте выполнения настоящего изобретения информация индикации мощности дополнительно указывает класс полной мощности UE в рабочем диапазоне частот.

[00114] Класс полной мощности UE может быть классом полной мощности UE, когда UE передает сигналы через множество интерфейсов в рабочем диапазоне частот. Так как класс полной мощности UE в рабочем диапазоне частот - не просто сумма классов мощности UE для множества интерфейсов, следует учесть максимальную мощность передачи UE, внутричастотные помехи, временное местоположение передачи для различных интерфейсов и другие ситуации. Класс полной мощности UE может совпадать с классом мощности UE интерфейсов, или класс полной мощности UE может быть больше, чем классы мощности UE интерфейсов. Например, классы мощности UE для двух интерфейсов в рабочем диапазоне частот - оба РС3, а класс полной мощности UE в рабочем диапазоне частот может быть РС2 или РС3. Поэтому UE может также сообщать об классе полной мощности UE в рабочем диапазоне частот.

[00115] UE осуществляет связь через интерфейс Uu и интерфейс РС5 одновременно, и из-за ограничения по максимальной мощности беспроводного усилителя мощности в UE класс полной мощности UE в рабочем диапазоне частот ограничен. Например, класс полной мощности UE - РС2. Если UE осуществляет связь через интерфейс Uu и интерфейс РС5 одновременно на их соответствующих максимальных мощностях и полная суммарная мощность превышает величину мощности, определяемую классом полной мощности UE, UE может уменьшить полную мощность в рабочем диапазоне частот путем связи с временным разделением на интерфейсе Uu и интерфейсе РС5, или уменьшив мощность интерфейса Uu и/или интерфейса РС5 до более низкого класса, так чтобы полная мощность в одно и то же время была равна или меньше, чем величина мощности, определенная классом полной мощности UE.

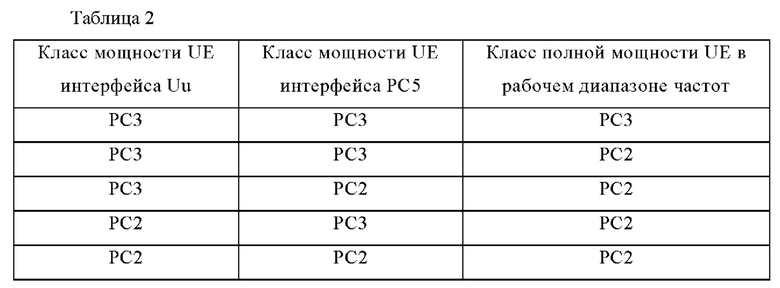

[00116] Например, информация индикации мощности, сообщенная UE, может указывать классы мощности UE и класс полной мощности UE в рабочем диапазоне частот так, как показано в Табл. 2.

[00117] Таким образом, UE сообщает о классах мощности UE для множества интерфейсов в рабочем диапазоне частот и классе полной мощности UE в рабочем диапазоне частот, и базовая станция может определить класс мощности UE для каждого интерфейса в рабочем диапазоне частот и класс полной мощности UE. Поэтому путем индикации классов мощности UE для множества интерфейсов в рабочем диапазоне частот повышают точность базовой станции в определении класса мощности UE и уменьшают ошибки конфигурации параметра, обусловленные неспособностью точно определить класс мощности.

[00118] В еще одном варианте выполнения настоящего изобретения, как показано на фиг. 3, способ дополнительно включает следующие шаги.

[00119] На шаге 202 принимают информацию о конфигурации, переданную базовой станцией, на основе информации индикации мощности.

[00120] На шаге 203 на основе информации о конфигурации определяют параметр конфигурации мощности UE по меньшей мере для одного из множества интерфейсов.

[00121] Устройство доступа к сети может скорректировать параметры конфигурации мощности UE для интерфейсов на основе определенного класса мощности UE для интерфейсов и класса полной мощности UE в рабочем диапазоне частот. Параметр конфигурации мощности UE может использоваться, но это не является ограничением, для корректировки мощности интерфейса и конфигурирования временных ресурсов, с которыми работают эти интерфейсы.

[00122] Путем корректировки параметра конфигурации мощности UE выходная мощность UE может удовлетворить фактическим потребностям связи и удовлетворять требования связи.

[00123] В еще одном варианте выполнения настоящего изобретения параметр конфигурации мощности UE включает по меньшей мере одно из следующего:

[00124] максимальную мощность конфигурации;

[00125] допустимое снижение мощности; и

[00126] стратегию регулирования SAR.

[00127] На основе фактических потребностей связи базовая станция может конфигурировать максимальную мощность передачи для каждого интерфейса и получить максимальную мощность конфигурации. Например, соответствующая максимальная мощность конфигурации может быть сконфигурирована для UE на основе требований к качеству сигнала и/или потреблению энергии.

[00128] Снижение мощности (power back-off) представляет собой уменьшение входной мощности усилителя мощности от точки компрессии на 1 дБ, т.е. от точки уменьшения усиления на 1 дБ, на заданную величину, такую как 6-10 дБ, чтобы усилитель мощности продолжал работать в линейной области. Базовая станция может конфигурировать усилитель мощности передачи сигнала UE на основе класса мощности UE для каждого интерфейса и класса полной мощности UE в рабочем диапазоне частот, чтобы усилитель мощности передачи сигнала UE продолжал работать в линейной области.

[00129] Удельный коэффициент поглощения SAR представляет собой показатель конструкции UE, который измеряет величину излучения в тело человека, когда UE передает беспроводной сигнал. Класс мощности для передачи сигнала со стороны UE не может превышать требование к излучению, заданное SAR. Когда множество интерфейсов работает одновременно, в определенных окнах событий, например, когда связь осуществляется через множество интерфейсов на максимальной мощности одновременно, класс полной мощности UE может превысить требование к излучению, заданное SAR. Базовая станция может скорректировать стратегию регулировки SAR, например, корректируя ресурс передачи сигнала для каждого интерфейса на основе определенного класса мощности UE для каждого интерфейса и класса полной мощности UE в рабочем диапазоне частот, чтобы исключить ситуацию, когда излучение UE превышает требование SAR из-за высокого значения полной мощности в рабочем диапазоне частот. Например, временной интервал передачи для каждого интерфейса может быть скорректирован так, чтобы временные интервалы передачи для соответствующих интерфейсов не перекрывались, таким образом уменьшая класс полной мощности UE в рабочем диапазоне частот.

[00130] В еще одном варианте выполнения настоящего изобретения способ дополнительно включает:

[00131] прием запроса отчета о способности связи, переданного базовой станцией; и

[00132] в ответ на запрос отчета о способности связи, передачу информации о способности связи, в которой информация о способности связи указывает, способно ли UE использовать больше одного интерфейса для передачи данных в рабочем диапазоне частот.

[00133] Способность связи может включать, но этим не ограничивается, многоинтерфейсную способность связи UE.

[00134] Как показано на фиг.4, когда базовая станция управляет UE для выполнения служб V2X, конкретные шаги взаимодействия базовой станции и UE могут включать следующие шаги.

[00135] На шаге 401 базовая станция передает запрос отчета о способности связи, чтобы UE сообщило о способности одновременного выполнения служб V2X в лицензированном спектре.

[00136] Базовая станция может передать запрос отчета о способности связи, прежде чем UE получит команду на выполнение служб V2X.

[00137] На шаге 402 UE сообщает, имеется ли у него способность выполнять службы V2X в лицензированном спектре одновременно.

[00138] После получения запроса отчета о способности связи UE сообщает информацию о способности связи в базовую станцию, чтобы указать на доступные интерфейсы, которые могут быть использованы в лицензированном спектре.

[00139] Например, базовая станция может передать запрос отчета о способности связи до того, как UE установит связь V2X, и UE может сообщить информацию о способности связи в базовую станцию после получения запроса отчета о способности связи, чтобы указать, что UE может осуществлять связь через интерфейс Uu и интерфейс SL РС5 в лицензированном спектре, т.е. в рабочем диапазоне частот.

[00140] На шаге 403 базовая станция конфигурирует UE для выполнения служб V2X через множество интерфейсов в лицензированном спектре согласно сообщенной способности и сетевым требованиям. Таким образом, базовая станция конфигурирует интерфейс Uu для службы связи NR и интерфейс PC5 для службы связи SL для UE в том же лицензированном диапазоне частот.

[00141] На шаге 404 UE сообщает свой класс полной мощности для UE (т.е. ue-PowerClass-IntraConcurent), класс мощности UE на интерфейсе РС5 (т.е. ue-PowerClassPC5) и класс мощности UE на интерфейсе Uu (т.е. ue-PowerClassUu) в лицензированном спектре. Примеры возможных сообщенных классов мощности UE, показаны в Табл. 2.

[00142] На шаге 405 базовая станция конфигурирует соответствующие параметры мощности UE согласно классам мощности, о которых сообщает UE. На основе класса полной мощности UE, класса мощности UE на интерфейсе РС5 и класса мощности UE на интерфейсе Uu, сообщенных UE, базовая станция конфигурирует соответствующую максимальную мощность конфигурации, допустимое снижение мощности, стратегию регулирования SAR и другие показатели для интерфейса РС5 и интерфейса Uu соответственно.

[00143] Таким образом, в службе V2X UE сообщает о своем классе полной мощности в рабочем диапазоне частот и классе мощности UE для каждого интерфейса, а базовая станция может сконфигурировать мощность интерфейса на основе сообщенных классов мощности так, чтобы выходная мощность UE могла удовлетворять фактическим потребностям связи и соответствовать спецификациям связи.

[00144] Как показано на фиг.5, данный в качестве примера вариант выполнения настоящего изобретения обеспечивает способ передачи информации, который может быть применен к устройству доступа к сети в сотовой системе мобильной связи. Способ включает следующие шаги.

[00145] На шаге 501 принимают информацию индикации мощности, переданную UE.

[00146] На шаге 502 определяют классы мощности UE для множества интерфейсов в рабочем диапазоне частот на основе информации индикации мощности.

[00147] UE может быть сотовым телефоном, который использует технологию сотовой мобильной связи для беспроводной связи. Устройство доступа к сети может быть базовой станцией, которая предоставляет UE интерфейс для доступа в сеть в системе сотовой мобильной связи.

[00148] Например, информация индикации мощности указывает на класс мощности UE для каждого интерфейса в рабочем диапазоне частот. Альтернативно, информация индикации мощности указывает на класс мощности UE для каждого рабочего интерфейса в рабочем диапазоне частот.

[00149] Класс мощности UE может использоваться базовой станцией для определения, например, величины мощности передачи по каналу восходящей связи, мощности передачи для передачи SL и т.п.

[00150] Мощность передачи канала восходящей связи для UE может быть классифицирована классом мощности. Например, мощность передачи РС3 соответствует 23 дБм, мощность передачи РС2 - 26 дБм и т.д.

[00151] UE может осуществлять связь с противоположным UE и/или базовой станцией через различные интерфейсы в рабочем диапазоне частот. Эти различные интерфейсы могут быть каналами беспроводной связи, реализованными с помощью различных протоколов связи. Рабочий диапазон частот может быть частично сконфигурированной частью полосы пропускания (BWP). UE может осуществлять связь с противоположным UE и/или базовой станцией через множество интерфейсов в рабочем диапазоне частот.

[00152] В еще одном варианте выполнения настоящего изобретения этот интерфейс содержит:

[00153] интерфейс Uu и/или интерфейс SL РС5.

[00154] Например, для рабочего диапазона частот связи V2X UE может осуществлять связь с базовой станцией через интерфейс Uu в рабочем диапазоне частот, и UE может также осуществлять связь с другими UE через интерфейс SL РС5 в рабочем диапазоне частот.

[00155] В связанной области техники UE может сообщать о классе мощности UE на основе рабочего диапазона частот.UE сообщает о своем классе полной мощности в рабочем диапазоне частот, и, таким образом, базовая станция не может определить классы мощности различных интерфейсов на основе класса полной мощности UE в рабочем диапазоне частот.

[00156] Класс мощности UE может быть классом мощности, используемым UE, когда UE передает сигнал через каждый интерфейс.UE может сообщать о классах мощности UE для множества интерфейсов в рабочем диапазоне частот. Устройство доступа к сети определяет классы мощности UE для множества интерфейсов на основе информации, сообщенной UE.

[00157] UE может передать информацию индикации мощности для указания на классы мощности UE для множества интерфейсов в базовую станцию. Для переноса информации индикации мощности может использоваться существующий обмен сигналами в канале восходящей связи. Например, информацию индикации мощности можно переносить в Msg. 3, МАС-СЕ, RRC или других сигналах. Информацию индикации мощности можно также переносить в специализированных сигналах канала восходящей связи.

[00158] Устройство доступа к сети может определять класс мощности UE для каждого интерфейса на основе информации индикации мощности в сигналах канала восходящей связи. Устройство доступа к сети может конфигурировать параметр мощности, параметр ресурса и т.д. для каждого интерфейса на основе класса мощности интерфейса, что уменьшает проблемы, такие как ошибки в конфигурации параметра мощности, обусловленные неспособностью определить класс мощности UE для интерфейса.

[00159] Таким образом UE сообщает о классах мощности UE для множества интерфейсов в рабочем диапазоне частот, и базовая станция может определить класс мощности UE для каждого интерфейса. Поэтому точность базовой станции в определении классов мощности UE для различных интерфейсов повышается, а проблемы, такие как ошибки в конфигурации параметра мощности UE, обусловленные неспособностью точно определить класс мощности UE для интерфейса, могут быть устранены.

[00160] В еще одном варианте выполнения настоящего изобретения способ дополнительно включает:

[00161] определение класса полной мощности UE в рабочем диапазоне частот согласно информации индикации мощности.

[00162] Класс полной мощности UE может быть классом полной мощности UE, когда UE передает сигналы через множество интерфейсов в рабочем диапазоне частот. Так как класс полной мощности UE в рабочем диапазоне частот - не просто сумма классов мощности UE для множества интерфейсов, следует учесть максимальную мощность передачи UE, внутричастотные помехи, временное местоположение передачи для различных интерфейсов и другие ситуации. Класс полной мощности UE может совпадать с классом мощности UE интерфейсов, или класс полной мощности UE может быть больше, чем классы мощности UE интерфейсов. Например, классы мощности UE двух интерфейсов в рабочем диапазоне частот оба РС3, а класс полной мощности UE в рабочем диапазоне частот может быть РС2 или РС3. Поэтому UE может также сообщать об классе полной мощности UE в рабочем диапазоне частот.

[00163] UE осуществляет связь через интерфейс Uu и интерфейс РС5 одновременно, и из-за ограничения по максимальной мощности беспроводного усилителя мощности в UE класс полной мощности UE в рабочем диапазоне частот ограничен. Например, класс полной мощности UE - РС2. Если UE осуществляет связь через интерфейсе Uu и интерфейс РС5 одновременно на их соответствующих максимальных мощностях, и полная суммарная мощность превышает величину мощности, определяемую классом полной мощности UE, UE может уменьшить полную мощность в рабочем диапазоне частот путем связи с временным разделением на интерфейсе Uu и интерфейсе РС5, или уменьшив мощность интерфейса Uu и/или интерфейса РС5 до более низкого класса, так чтобы полная мощность в одно и то же время была равна или меньше, чем величина мощности, определенная классом полной мощности UE.

[00164] Например, информация индикации мощности, сообщенная UE, может указывать на классы мощности UE и класс полной мощности UE в рабочем диапазоне частот так, как показано в Табл. 2.

[00165] Таким образом, UE сообщает о классах мощности UE для множества интерфейсов в рабочем диапазоне частот и классе полной мощности UE в рабочем диапазоне частот, и базовая станция может определить класс мощности UE для каждого интерфейса в рабочем диапазоне частот и класс полной мощности UE. Поэтому путем индикации классов мощности UE для множества интерфейсов в рабочем диапазоне частот повышают точность базовой станции в определении класса мощности UE и уменьшают ошибки конфигурации параметра, обусловленные неспособностью точно определить класс мощности.

[00166] В еще одном варианте выполнения настоящего изобретения способ дополнительно включает:

[00167] определение параметра конфигурации мощности UE по меньшей мере для одного из интерфейсов на основе информации индикации мощности; и

[00168] передачу информации о конфигурации для указания на параметр конфигурации мощности UE.

[00169] Устройство доступа к сети может скорректировать параметры конфигурации мощности UE для интерфейсов на основе определенных классов мощности UE для каждого интерфейса и класса полной мощности UE в рабочем диапазоне частот. Параметр конфигурации мощности UE может использоваться, но это не является ограничением, для корректировки мощности интерфейса и конфигурирования временных ресурсов, с которыми работают эти интерфейсы.

[00170] Путем корректировки параметра конфигурации мощности UE выходная мощность UE может удовлетворить фактическим потребностям связи и выполнить спецификации связи.

[00171] В еще одном варианте выполнения настоящего изобретения параметр конфигурации мощности UE включает по меньшей мере одно из следующего:

[00172] максимальную мощность конфигурации;

[00173] допустимое снижение мощности; и

[00174] стратегию регулирования SAR.

[00175] На основе фактических потребностей связи базовая станция может конфигурировать максимальную мощность передачи для каждого интерфейса и получить максимальную мощность конфигурации. Например, соответствующая максимальная мощность конфигурации может быть сконфигурирована для UE на основе требований к качеству сигнала и/или потреблению энергии.

[00176] Снижение мощности относится к уменьшению входной мощности усилителя мощности от точки компрессии на 1 дБ, т.е. от точки уменьшения усиления на 1 дБ, на заданную величину, такую как 6-10 дБ, чтобы усилитель мощности продолжал работать в линейной области. Базовая станция может конфигурировать усилитель мощности передачи сигнала UE на основе класса мощности UE для каждого интерфейса и класса полной мощности UE в рабочем диапазоне частот, так чтобы усилитель мощности передачи сигнальный UE продолжал работать в линейной области.

[00177] Удельный коэффициент поглощения SAR представляет собой показатель конструкции UE, который измеряет величину излучения в тело человека, когда UE передает беспроводной сигнал. Класс мощности для передачи сигнала со стороны UE не может превышать требование к излучению, заданное SAR. Когда множество интерфейсов работает одновременно, в определенных окнах событий, например, когда связь осуществляется через множество интерфейсов на максимальной мощности одновременно, класс полной мощности UE может превысить требование к излучению, заданное SAR. Базовая станция может скорректировать стратегию регулировки SAR, например, корректируя ресурс передачи сигнала для каждого интерфейса на основе определенного класса мощности UE для каждого интерфейса и класса полной мощности UE в рабочем диапазоне частот, чтобы исключить ситуацию, когда излучение UE превышает требование SAR из-за высокого значения полной мощности в рабочем диапазоне частот. Например, временной интервал передачи для каждого интерфейса может быть скорректирован так, чтобы временные интервалы передачи для соответствующих интерфейсов не перекрывались, таким образом уменьшая класс полной мощности UE в рабочем диапазоне частот.

[00178] В еще одном варианте выполнения настоящего изобретения способ дополнительно включает:

[00179] передачу запроса отчета о способности связи в UE;

[00180] прием информации о способности связи, переданной UE в ответ на запрос отчета о способности связи; и

[00181] определение, в состоянии ли UE использовать больше одного интерфейса для передачи данных в рабочем диапазоне частот согласно этой информации о способности связи.

[00182] Способность связи может включать, но этим не ограничивается, многоинтерфейсную способность связи UE.

[00183] Как показано на фиг.4, когда базовая станция управляет UE для выполнения служб V2X, конкретные шаги взаимодействия базовой станции и UE могут включать следующие шаги.

[00184] На шаге 401 базовая станция передает запрос отчета о способности связи, чтобы UE сообщило о способности одновременного выполнения служб V2X в лицензированном спектре.

[00185] Базовая станция может передать запрос отчета о способности связи, прежде чем UE получит команду на выполнение служб V2X.

[00186] На шаге 402 UE сообщает, имеется ли у него способность выполнять службы V2X в лицензированном спектре одновременно.

[00187] После получения запроса отчета о способности связи UE сообщает информацию о способности связи в базовую станцию, чтобы указать на доступные интерфейсы, которые могут быть использованы в лицензированном спектре.

[00188] Например, базовая станция может передать запрос отчета о способности связи до того, как UE установит связь V2X, и UE может сообщить информацию о способности связи в базовую станцию после получения запроса отчета о способности связи, чтобы указать, что UE может осуществлять связь через интерфейс Uu и интерфейс SL РС5 в лицензированном спектре, т.е. в рабочем диапазоне частот.

[00189] На шаге 403 базовая станция конфигурирует UE для выполнения служб V2X через множество интерфейсов в лицензированном спектре согласно сообщенной способности и сетевым требованиям. Таким образом, базовая станция конфигурирует интерфейс Uu для службы связи NR и интерфейс РС5 для службы связи SL для UE в том же лицензированном диапазоне частот.

[00190] На шаге 404 UE сообщает свой класс полной мощности для UE (т.е. ue-PowerClass-IntraConcurent), класс мощности UE на интерфейсе РС5 (т.е. ue-PowerClassPC5) и класс мощности UE на интерфейсе Uu (т.е. ue-PowerClassUu) в лицензированном спектре. Примеры возможных сообщенных классов мощности UE, показаны в Табл. 2.

[00191] На шаге 405 базовая станция конфигурирует соответствующие параметры мощности UE согласно классам мощности, о которых сообщает UE. На основе класса полной мощности UE, класса мощности UE на интерфейсе РС5 и класса мощности UE на интерфейсе Uu, сообщенных UE, базовая станция конфигурирует соответствующую максимальную мощность конфигурации, допустимое снижение мощности, стратегию регулирования SAR и другие индикаторы для интерфейса РС5 и интерфейса Uu соответственно.

[00192] Таким образом, в службе V2X UE сообщает о своем классе полной мощности в рабочем диапазоне частот и классе мощности UE для каждого интерфейса, а базовая станция может сконфигурировать мощность интерфейса на основе сообщенных классов мощности так, чтобы выходная мощность UE могла удовлетворять фактическим потребностям связи и соответствовать спецификациям связи.

[00193] Ниже описан конкретный пример в сочетании с любым из вышеупомянутых вариантов выполнения настоящего изобретения.

[00194] UE сообщает, имеется ли у него способность одновременно выполнять службы V2X в лицензированном спектре.

[00195] На основе способности, о которой сообщает UE, и фактических требований сети, базовая станция посылает в UE инструкцию, требуя, чтобы оно одновременно передавало службы V2X в лицензированном спектре.

[00196] UE сообщает о следующих классах мощности для этого же лицензированного диапазона частот:

[00197] 1. Класс полной мощности UE для внутригрупповой параллельной работы;

[00198] 2. Класс мощности на интерфейсе РС5; и

[00199] 3. Класс мощности на интерфейсе Uu.

[00200] Сеть конфигурирует максимальную мощность передачи, снижение мощности и другие соответствующие индикаторы UE для каждого интерфейса согласно классу полной мощности UE, классу мощности UE на интерфейсе РС5 и классу мощности UE на интерфейсе Uu, о котором сообщило UE.

[00201] Последовательность операций взаимодействия между UE и базовой станцией показана на фиг.4.

[00202] Вариант 1 выполнения настоящего изобретения

[00203] На шаге 401 базовая станция передает запрос отчета о способности связи, чтобы UE сообщило о способности одновременного выполнения служб V2X в лицензированном спектре.

[00204] На шаге 402 UE сообщает, имеется ли у него способность выполнять службы V2X в лицензированном спектре одновременно.

[00205] Вариант 2 выполнения настоящего изобретения

[00206] На шаге 403 базовая станция конфигурирует UE для выполнения служб V2X через множество интерфейсов в лицензированном спектре согласно сообщенной способности и сетевым требованиям. Таким образом, базовая станция конфигурирует интерфейс Uu для службы связи NR и интерфейс РС5 для службы связи SL для UE в том же лицензированном диапазоне частот согласно сообщенной способности и требованиям сети.

[00207] Вариант 3 выполнения настоящего изобретения

[00208] На шаге 404 UE сообщает свой класс полной мощности для UE (т.е. ue-PowerClass-IntraConcurent), класс мощности UE на интерфейсе РС5 (т.е. ue-PowerClassPC5) и класс мощности UE на интерфейсе Uu (т.е. ue-PowerClassUu) в лицензированном спектре. Примеры возможных сообщенных классов мощности UE, показаны в Табл. 2.

[00209] Вариант 4 выполнения настоящего изобретения

[00210] На шаге 405 базовая станция конфигурирует соответствующие параметры мощности UE согласно классам мощности, о которых сообщает UE. На основе класса полной мощности UE, класса мощности UE на интерфейсе РС5 и класса мощности UE на интерфейсе Uu, сообщенных UE, базовая станция конфигурирует соответствующую максимальную мощность конфигурации, допустимое снижение мощности, стратегию регулирования SAR и другие индикаторы для интерфейса РС5 и интерфейса Uu соответственно.

[00211] Варианты выполнения настоящего изобретения относятся также к устройству для передачи информации в отношении UE посредством беспроводной связи. Как показано на фиг.6, устройство 100 для передачи информации содержит: первый передающий модуль 110.

[00212] Первый передающий модуль 110 сконфигурирован для передачи информации индикации мощности, при этом информация индикации мощности указывает классы мощности UE для множества интерфейсов в рабочем диапазоне частот.

[00213] В еще одном варианте выполнения настоящего изобретения информация индикации мощности указывает класс полной мощности UE в рабочем диапазоне частот.

[00214] В еще варианте выполнения настоящего изобретения устройство 100 дополнительно содержит:

[00215] первый приемный модуль 120, сконфигурированный для приема информации о конфигурации, переданной базовой станцией на основе информации индикации мощности; и

[00216] первый определяющий модуль 130, сконфигурированный для определения параметра конфигурации мощности UE по меньшей мере для одного из множества интерфейсов на основе информации о конфигурации.

[00217] В еще одном варианте выполнения настоящего изобретения параметр конфигурации мощности UE включает по меньшей мере одно из следующего:

[00218] максимальную мощность конфигурации;

[00219] допустимое снижение мощности; и

[00220] стратегию регулирования SAR.

[00221] В еще одном варианте выполнения настоящего изобретения устройство 100 дополнительно содержит:

[00222] второй приемный модуль 140, сконфигурированный для приема запроса отчета о способности связи, переданного базовой станцией; и

[00223] второй передающий модуль 150, сконфигурированный, чтобы в ответ на запрос отчета о способности связи, передать информацию о способности связи, в которой информация о способности связи указывает, способно ли UE использовать больше одного интерфейса для передачи данных в рабочем диапазоне частот.

[00224] В еще одном варианте выполнения настоящего изобретения интерфейс содержит:

[00225] интерфейс Uu и/или интерфейс SL РС5.

[00226] Варианты выполнения настоящего изобретения относятся также к устройству для передачи информации путем беспроводной связи, применимому к базовой станции. Как показано на фиг.7, устройство 200 для передачи информации содержит: третий приемный модуль 210 и второй определяющий модуль 220.

[00227] Третий приемный модуль 210 сконфигурирован для приема информации индикации мощности, переданной UE.

[00228] Второй определяющий модуль 220 сконфигурирован для определения классов мощности UE для множества интерфейсов в рабочем диапазоне частот на основе информации индикации мощности.

[00229] В еще одном варианте выполнения настоящего изобретения устройство 200 дополнительно содержит:

[00230] третий определяющий модуль 230, сконфигурированный для определения класса полной мощности UE для рабочего диапазона частот на основе информации индикации мощности.

[00231] В еще одном варианте выполнения настоящего изобретения устройство 200 дополнительно содержит:

[00232] четвертый определяющий модуль 240, сконфигурированный для определения параметра конфигурации мощности UE по меньшей мере для одного из множества интерфейсов на основе информации индикации мощности; и

[00233] третий передающий модуль 250, сконфигурированный для передачи в UE информации о конфигурации для индикации параметра конфигурации мощности UE.

[00234] В еще одном варианте выполнения настоящего изобретения параметр конфигурации мощности UE содержит по меньшей мере одно из следующего:

[00235] максимальную мощность конфигурации;

[00236] допустимое снижение мощности; и

[00237] стратегию регулирования SAR.

[00238] В еще одном варианте выполнения настоящего изобретения устройство 200 дополнительно содержит:

[00239] четвертый передающий модуль 260, сконфигурированный для передачи запроса отчета о способности связи в UE;

[00240] четвертый приемный модуль 270, сконфигурированный для приема информации о способности связи, переданной UE в ответ на запрос отчета о способности связи; и

[00241] пятый определяющий модуль 280, сконфигурированный для определения, способно ли UE использовать больше одного интерфейса для передачи данных в рабочем диапазоне частот, на основе информации о способности связи.

[00242] В еще одном варианте выполнения настоящего изобретения интерфейс содержит:

[00243] интерфейс Uu и/или интерфейс SL РС5.

[00244] В еще одном примере варианта выполнения настоящего изобретения первый передающий модуль 110, первый приемный модуль 120, первый определяющий модуль 130, второй приемный модуль 140, второй передающий модуль 150, третий приемный модуль 210, второй определяющий модуль 220, третий определяющий модуль 230, четвертый определяющий модуль 240, третий передающий модуль 250, четвертый передающий модуль 260, четвертый приемный модуль 270 и пятый определяющий модуль 280 могут быть реализованы одним или несколькими центральными процессорами (CPU), графическими процессорами (GPU), процессорами канала прямой передачи сигнала (BP), прикладными интегральными схемами (ASIC), цифровыми сигнальными процессорами (DSP), программируемыми логическими устройствами (PLD), сложными программируемыми логическими устройствами (CPLD), программируемыми пользователем вентильными матрицами (FPGA), процессорами общего назначения, контроллерами, микроконтроллерными блоками (MCU), микропроцессорами или другими электронными компонентами для осуществления вышеуказанных способов.

[00245] На фиг.8 показана блок-схема устройства 3000 для передачи информации согласно примеру осуществления настоящего изобретения. Например, устройство 3000 может быть мобильным телефоном, компьютером, цифровым трансляционным терминалом, устройством для приема-передачи сообщений, игровой приставкой, планшетным устройством, медицинским устройством, устройством для фитнеса и персональным цифровым секретарем.

[00246] Как показано на фиг.8, устройство 3000 может содержать один или несколько следующих компонентов: процессорный компонент 3002, память 3004, компонент 3006 питания, мультимедийный компонент 3008, аудио компонент 3010, интерфейс 3012 ввода/вывода (I/O), компонент 3014 датчиков и компонент 3016 связи.

[00247] Процессорный компонент 3002 обычно управляет всеми операциями устройства 3000, такими как операции, связанные с отображением, телефонными вызовами, передачей данных, работой фото камеры и записью операций. Процессорный компонент 3002 может содержать один или несколько процессоров 3020 для выполнения инструкций, реализующих все или часть шагов в описанных выше способах. Кроме того, процессорный компонент 3002 может содержать один или несколько модулей, которые упрощают взаимодействие между процессорным компонентом 3002 и другими компонентами. Например, процессорный компонент 3002 может содержать мультимедийный модуль для упрощения взаимодействия между мультимедийным компонентом 3008 и процессорным компонентом 3002.

[00248] Память 3004 сконфигурирована для хранения различных типов данных с целью обеспечения работы устройства 3000. Примеры таких данных включают инструкции для любых приложений или способов, работающих на устройстве 3000, контактные данные, данные о телефонной книге, сообщения, картинки, видеоданные и т.д. Память 3004 может быть реализована с использованием любого типа устройств с энергозависимой или энергонезависимой памятью или их комбинации, например статическая оперативная память (SRAM), электрически стираемая программируемая постоянная память (EEPROM), стираемая программируемая постоянная память (EPROM), программируемая постоянная память (PROM), постоянная память (ROM), магнитная память, флэш-память, магнитный или оптический диск.

[00249] Компонент 3006 питания обеспечивает питание различных компонентов устройства 3000. Компонент 3006 питания может содержать систему управления электропитанием, один или несколько источников энергии и любые другие компоненты, связанные с генерацией, управлением и распределением питания в устройстве 3000.

[00250] Мультимедийный компонент 3008 содержит экран, обеспечивающий выходной интерфейс между устройством 3000 и пользователем. В некоторых вариантах выполнения настоящего изобретения экран может содержать жидкокристаллический дисплей (LCD) и сенсорную панель (TP). Если экран содержит сенсорную панель, экран может быть реализован как сенсорный экран, способный принимать входные сигналы от пользователя. Сенсорная панель содержит один или несколько сенсорных датчиков для обнаружения касания, ударов и управляющих жестов на сенсорной панели. Сенсорный датчик может не только обнаружить границу касания или удара, но также и обнаружить промежуток времени и давление, связанное с касанием или ударом. В некоторых вариантах выполнения настоящего изобретения мультимедийный компонент 3008 содержит фронтальную фотокамеру и/или тыльную фотокамеру. Когда устройство 3000 находится в рабочем режиме, таком как режим съемки или режим видеосъемки, фронтальная фотокамера и/или тыльная фотокамера может принимать внешние мультимедийные данные. Каждая фронтальная фотокамера и тыльная фотокамера может быть системой с фиксированной системой оптических линз или иметь способность оптического зума и изменения фокусного расстояния.

[00251] Аудиокомпонент 3010 сконфигурирован для вывода и ввода звуковых сигналов. Например, аудиокомпонент 3010 содержит микрофон (MIC), сконфигурированный для приема внешнего звукового сигнала, когда устройство 3000 находится в рабочем режиме, например, в режиме вызова, режиме записи и режиме распознавания речи. Принятый звуковой сигнал может быть затем сохранен в памяти 3004 или передан через компонент 3016 связи. В некоторых вариантах выполнения настоящего изобретения аудиокомпонент 3010 дополнительно содержит громкоговоритель для вывода звуковых сигналов.

[00252] Интерфейс 3012 ввода/вывода обеспечивает интерфейс между процессорным компонентом 3002 и модулями периферийного интерфейса, такими как клавиатура, управляющее колесо, кнопки и т.п. Кнопки могут содержать, но этим не ограничиваются, кнопку возврата, кнопку громкости, кнопку запуска и кнопку фиксации.

[00253] Компонент 3014 датчиков содержит один или несколько датчиков, обеспечивающих оценку состояния различных аспектов устройства 3000. Например, компонент 3014 датчиков может обнаружить открытое/закрытое состояние устройства 3000, относительное местоположение компонентов, например дисплея и клавиатуры, относительно устройства 3000, изменение местоположения устройства 3000 или компонента устройства 3000, наличие или отсутствие контакта пользователя с устройством 3000, ориентацию или ускорение/замедление устройства 3000 и изменение температуры устройства 3000. Компонент 3014 датчиков может содержать датчик близости, сконфигурированный для обнаружения присутствия близлежащих объектов без физического контакта. Компонент 3014 датчиков может также содержать светочувствительный датчик, такой как датчик на основе комплементарного металлооксидного полупроводника (CMOS) или датчик на основе устройства с зарядовой связью (CCD), для использования в приложениях для создания изображений. В некоторых вариантах выполнения настоящего изобретения компонент 3014 датчиков может также содержать акселерометрический датчик, гироскопический датчик, магнитный датчик, датчик давления или температурный датчик.

[00254] Компонент 3016 связи сконфигурирован для упрощения связи, проводной или беспроводной, между устройством 3000 и другими устройствами. Устройство 3000 может получить доступ к беспроводной сети на основе стандарта связи, такого как Wi-Fi, 2G, 3G или их комбинации. В данном примере варианта выполнения настоящего изобретения компонент 3016 связи принимает сигнал трансляции или информацию, связанную с передачей из внешней системы управления трансляцией через канал трансляции. В данном примере варианта выполнения настоящего изобретения компонент 3016 связи дополнительно содержит модуль связи малого радиуса (NFC, Near Field Communication) для упрощения связи малой дальности. Например, модуль NFC может быть осуществлен на основе технологии радиочастотной идентификации (RFID, RF Identification), технологии инфракрасного порта (IrDA, Infrared Data Association), технологии ультраширокой полосы (UWB, Ultra-Wide Band), технологии Bluetooth (ВТ) и других.

[00255] В данном примере варианта выполнения настоящего изобретения устройство 3000 может быть реализовано с использованием одной или нескольких прикладных интегральных схем (ASIC), цифровых сигнальных процессоров (DSP), устройств цифровой обработки сигналов (DSPD), программируемых логических устройств (PLD), программируемых пользователем вентильных матриц (FPGA), контроллеров, микроконтроллеров, микропроцессоров или других электронных компонентов, подходящих для реализации описанных выше способов.

[00256] В данном примере варианта выполнения настоящего изобретения предложен также считываемый компьютером носитель, содержащий выполняемые инструкции, такой как память 3004. Вышеуказанные инструкции могут быть выполнены процессором 3020 в устройстве 3000 для реализации описанных выше способов. Например, считываемый компьютером носитель может быть постоянной памятью (ROM), оперативной памятью (RAM), CD-ROM, магнитной лентой, гибким диском и оптическим устройством хранения данных.

[00257] Из приведенного описания и практики изобретения, раскрытого здесь, специалистам в данной области техники будут очевидны и другие варианты выполнения настоящего изобретения. Раскрытие призвано охватить любые вариации, использование или адаптацию вариантов выполнения настоящего изобретения при следовании его общим принципам и включая такие отклонения от раскрытия, которые известны или используются в данной области техники. Очевидно, что описание и варианты выполнения настоящего изобретения следует рассматривать только в качестве примера, а истинный объемом и сущность изобретения определяется пунктами формулы изобретения.

[00258] Очевидно, что изобретение не ограничено точной конструкцией, которая была описана выше и проиллюстрирована на сопровождающих чертежах, и что различные модификации и изменения могут быть сделаны без отхода от объема изобретения. Этот объем ограничен только формулой изобретения.

Похожие патенты RU2832266C2

название год авторы номер документа
СПОСОБ СВЯЗИ В СИСТЕМЕ VEHICLE-TO-EVERYTHING, АБОНЕНТСКОЕ УСТРОЙСТВО И СЕТЕВОЕ УСТРОЙСТВО 2019
  • Лю, Цзяньхуа
RU2759841C1
СПОСОБ И УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ПОЛУПОСТОЯННЫМ ПЛАНИРОВАНИЕМ 2017
  • Квон, Ки Бум
  • Парк, Донг Хиун
RU2711952C1
СПОСОБ И УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ПОЛУПОСТОЯННЫМ ПЛАНИРОВАНИЕМ 2017
  • Квон, Ки Бум
  • Парк, Донг Хиун
RU2722424C2
СПОСОБ И УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ПОЛУПОСТОЯННЫМ ПЛАНИРОВАНИЕМ 2020
  • Квон, Ки Бум
  • Парк, Донг Хиун
RU2735387C1
СПОСОБ РАСПРЕДЕЛЕНИЯ РЕСУРСОВ И УСТРОЙСТВО ДЛЯ ПОДДЕРЖКИ СВЯЗИ ТРАНСПОРТНОГО СРЕДСТВА В СИСТЕМЕ МОБИЛЬНОЙ СВЯЗИ СЛЕДУЮЩЕГО ПОКОЛЕНИЯ 2019
  • Дзин, Сынри
  • Дзунг, Сангйеоб
  • Ким, Соенгхун
RU2772319C2
УЛУЧШЕННАЯ ПОДДЕРЖКА КАЧЕСТВА ОБСЛУЖИВАНИЯ ДЛЯ ПЕРЕДАЧ V2X 2017
  • Лёр Йоахим
  • Басу Маллик Пратик
  • Хори Такако
RU2728541C1
УЛУЧШЕННАЯ ПОДДЕРЖКА КАЧЕСТВА ОБСЛУЖИВАНИЯ ДЛЯ ПЕРЕДАЧ V2X 2017
  • Лёр, Йоахим
  • Басу Маллик, Пратик
  • Хори, Такако
RU2766567C2
РАСПРЕДЕЛЕНИЕ РЕСУРСОВ ДЛЯ ПРЯМОЙ СВЯЗИ В СЕТИ БЕСПРОВОДНОЙ СВЯЗИ 2018
  • Томас, Робин
  • Вирт, Томас
  • Хелльге, Корнелиус
  • Ференбах, Томас
  • Гёктепе, Барис
  • Селванесан, Сарун
RU2745274C1
КОНФИГУРАЦИИ ЧАСТИ СИГНАЛА ДЛЯ СВЯЗИ ПО ТЕХНОЛОГИИ V2X 2019
  • Йокомакура Кадзунари
  • Аиба, Тацуси
  • Шэн, Цзя
RU2793335C2
УЛУЧШЕННОЕ ПОЛУПОСТОЯННОЕ РАСПРЕДЕЛЕНИЕ РЕСУРСОВ ДЛЯ ТРАФИКА V2V 2016
  • Фэн, Суцзюань
  • Лёр, Йоахим
  • Басу Маллик, Пратик
  • Ван, Лилэй
RU2701117C1

Иллюстрации к изобретению RU 2 832 266 C2

Реферат патента 2024 года СПОСОБ И УСТРОЙСТВО ДЛЯ ПЕРЕДАЧИ ИНФОРМАЦИИ, УСТРОЙСТВО СВЯЗИ И НОСИТЕЛЬ ДЛЯ ХРАНЕНИЯ ИНФОРМАЦИИ

Изобретение относится к области беспроводной связи. Техническим результатом является повышение точности базовой станции в определении класса мощности UE для интерфейса и уменьшение ошибок конфигурации параметра мощности UE, обусловленных неспособностью определить класс мощности UE для интерфейса. Способ включает: передачу (201) информации индикации мощности на базовую станцию, при этом информация индикации мощности указывает классы мощности UE для множества интерфейсов в рабочем диапазоне частот и класс полной мощности UE в рабочем диапазоне частот, где рабочий диапазон частот представляет собой диапазон частот, в котором UE выполняет службу лицензированного спектра нового радио (NR) и службу прямой линии связи нового радио (NR SL) одновременно, и интерфейс содержит интерфейс Uu (UE-UTRAN) и/или интерфейс класса 5 мощности (PC5) прямой линии связи. 5 н. и 6 з.п. ф-лы, 8 ил., 2 табл.

Формула изобретения RU 2 832 266 C2

1. Способ передачи информации, выполняемый оборудованием пользователя (UE) и включающий:

передачу (201) информации индикации мощности на базовую станцию, при этом информация индикации мощности указывает классы мощности UE для множества интерфейсов в рабочем диапазоне частот и класс полной мощности UE в рабочем диапазоне частот, где рабочий диапазон частот представляет собой диапазон частот, в котором UE выполняет службу лицензированного спектра нового радио (NR) и службу прямой линии связи нового радио (NR SL) одновременно, и интерфейс содержит интерфейс Uu (UE-UTRAN) и/или интерфейс класса 5 мощности (PC5) прямой линии связи.

2. Способ по п.1, дополнительно включающий:

прием (202) информации о конфигурации, переданной базовой станцией на основе информации индикации мощности; и

определение (203) параметра конфигурации мощности UE по меньшей мере для одного из множества интерфейсов на основе информации о конфигурации.

3. Способ по п.1, в котором параметр конфигурации мощности UE включает по меньшей мере одно из следующего:

максимальную мощность конфигурации;

допустимое снижение мощности; или

стратегию регулирования удельного коэффициента поглощения (SAR).

4. Способ по любому из пп.1–3, дополнительно включающий:

прием запроса отчета о способности связи, переданного базовой станцией; и,

в ответ на запрос отчета о способности связи, передачу информации о способности связи, при этом информация о способности связи указывает, способно ли UE использовать больше одного интерфейса для передачи данных в рабочем диапазоне частот.

5. Способ передачи информации, выполняемый базовой станцией и включающий:

прием (501) информации индикации мощности, переданной UE; и

определение (502) класса мощности UE для множества интерфейсов в рабочем диапазоне частот и класса полной мощности UE в рабочем диапазоне частот на основе этой информации индикации мощности, где рабочий диапазон частот представляет собой диапазон частот, в котором UE выполняет службу лицензированного спектра нового радио (NR) и службу прямой линии связи нового радио (NR SL) одновременно, и интерфейс содержит интерфейс Uu (UE-UTRAN) и/или интерфейс класса 5 мощности (PC5) прямой линии связи.

6. Способ по п.5, дополнительно включающий:

определение параметра конфигурации мощности UE по меньшей мере для одного из множества интерфейсов на основе информации индикации мощности; и

передачу в UE информации о конфигурации для указания параметра конфигурации мощности UE.

7. Способ по п.5, в котором параметр конфигурации мощности UE содержит по меньшей мере одно из следующего:

максимальную мощность конфигурации;

допустимое снижение мощности; или

стратегию регулирования удельного коэффициента поглощения (SAR).

8. Способ по любому из пп.5–7, дополнительно включающий:

передачу запроса отчета о способности связи в UE;

прием информации о способности связи, переданной UE в ответ на запрос отчета о способности связи; и

определение, в состоянии ли UE использовать больше одного интерфейса для передачи данных в рабочем диапазоне частот на основе информации о способности связи.

9. Оборудование пользователя для связи, содержащее процессор, память и исполняемые программы, хранящиеся в памяти и выполняемые процессором, при этом, когда исполняемые программы выполняются процессором, процессор выполняет способ передачи информации по любому из пп.1–4.

10. Базовая станция, содержащая процессор, память и исполняемые программы, хранящиеся в памяти и выполняемые процессором, при этом, когда исполняемые программы выполняются процессором, процессор выполняет способ передачи информации по любому из пп.5–8.

11. Носитель, хранящий исполняемые программы, при этом, когда исполняемые программы выполняются процессором, реализуются шаги способа передачи информации по любому из пп.1–4.

Документы, цитированные в отчете о поиске Патент 2024 года RU2832266C2

Moderator (Huawei, HiSilicon), "Email discussion summary for [99-e][144] NRSL_enh_Part_3", 3GPP TSG-RAN WG4 Meeting # 99-e, R4-2107670, Electronic Meeting, 19th - 27th May, 2021
LG Electronics, "MPR for NR V2X intra-band con-current operation with Uu", 3GPP TSG-RAN WG4 Meeting # 99-e, R4-2109702, Electronic Meeting, May
Способ изготовления электрических сопротивлений посредством осаждения слоя проводника на поверхности изолятора 1921
  • Андреев Н.Н.
  • Ландсберг Г.С.
SU19A1
US

RU 2 832 266 C2

Авторы

Го Шэнсян

Даты

2024-12-23Публикация

2021-06-18Подача
