СПОСОБ И УСТРОЙСТВО КОНТРОЛЯ ПОМЕХ Российский патент 2024 года по МПК H04W8/24 H04W24/08 H04L1/00

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[0001] Настоящее изобретение относится к области техники связи и, в частности, к способу контроля помех и устройству контроля помех.

УРОВЕНЬ ТЕХНИКИ

[0002] Как правило, если в процессе взаимодействия и передачи сигналов между терминальным устройством и сетевым устройством частота восходящего сигнала, передаваемого терминальным устройством, относительно близка к частоте нисходящего сигнала, принимаемого терминальным устройством, то в принимаемом нисходящем сигнале могут возникать гармонические или интермодуляционные помехи, которые могут препятствовать нормальному приему нисходящего сигнала терминальным устройством, тем самым ухудшая качество связи. Поэтому подавление гармонических или интермодуляционных помех в процессе взаимодействия между терминальным устройством и сетевым устройством является проблемой, требующей безотлагательного решения.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0003] В вариантах осуществления настоящего изобретения предлагается способ контроля помех и устройство контроля помех, которые могут применяться в области техники связи.

[0004] Согласно первому аспекту настоящего изобретения в вариантах его осуществления предлагается способ контроля помех. Способ реализуется терминальным устройством и включает в себя передачу первой информации индикации. Первая информация индикации используется для передачи информации терминального устройства о помехах.

[0005] Как вариант, передача первой информации индикации включает в себя:

[0006] передачу первой информации индикации при выполнении заданного условия передачи.

[0007] Как вариант, этот способ также включает в себя:

[0008] получение второй информации индикации, при этом вторая информация индикации используется для указания заданного условия передачи; или

[0009] определение заданного условия передачи согласно протоколу.

[0010] Как вариант, заданное условие передачи включает в себя по меньшей мере одно из следующих условий:

[0011] вторая информация индикации указывает на разрешение передавать первую информацию индикации;

[0012] чувствительность приемника меньше первого порогового значения или равна ему;

[0013] величина ухудшения чувствительности приемника больше второго порогового значения или равна ему;

[0014] первый результат измерений меньше третьего порогового значения или равен ему; и

[0015] второй результат измерений больше четвертого порогового значения или равен ему.

[0016] Как вариант, вторая информация индикации включает в себя по меньшей мере одно из следующего:

[0017] разрешено ли терминальному устройству предоставлять информацию о частоте в информации о помехах;

[0018] разрешено ли терминальному устройству предоставлять информацию о частоте восходящего передаваемого сигнала, в информации о помехах;

[0019] разрешено ли терминальному устройству предоставлять информацию о комбинации частот восходящих передаваемых сигналов в информации о помехах;

[0020] разрешено ли терминальному устройству предоставлять информацию о комбинации частот в информации о помехах;

[0021] разрешено ли терминальному устройству предоставлять информацию о частоте нисходящего принимаемого сигнала в информации о помехах;

[0022] разрешено ли терминальному устройству предоставлять информацию о соответствии между частотой восходящего передаваемого сигнала и частотой нисходящего приемного сигнала в информации о помехах;

[0023] разрешено ли терминальному устройству предоставлять информацию о соответствии между комбинацией частот восходящих передаваемых сигналов и частотой нисходящего принимаемого сигнала в информации о помехах; и

[0024] разрешено ли терминальному устройству предоставлять информацию о чувствительности приемника в информации о помехах.

[0025] Как вариант, этот способ также включает в себя:

[0026] передачу третьей информации индикации. Третья информация индикации используется для указания способности передавать информацию о помехах, которую поддерживает терминальное устройство.

[0027] Как вариант, третья информация индикации включает в себя по меньшей мере одно из следующего:

[0028] способность поддерживать предоставление информации о частоте восходящего передаваемого сигнала в информации о помехах;

[0029] способность поддерживать предоставление информации о комбинации частот восходящих передаваемых сигналов в информации о помехах;

[0030] способность поддерживать предоставление информации о частоте нисходящего принимаемого сигнала в информации о помехах;

[0031] способность поддерживать предоставление информации о соответствии между частотой восходящего передаваемого сигнала и частотой нисходящего принимаемого сигнала в информации о помехах;

[0032] способность поддерживать предоставление информации о соответствии между комбинацией частот восходящих передаваемых сигналов и частотой нисходящего принимаемого сигнала в информации о помехах;

[0033] способность поддерживать предоставление информации о чувствительности приемника в информации о помехах; и

[0034] информация о параметрах чувствительности приемника терминального устройства.

[0035] Как вариант, информация о параметрах чувствительности приемника терминального устройства включает в себя по меньшей мере один из следующих параметров:

[0036] уровень эталонной чувствительности приемника по мощности; и

[0037] максимальное значение ухудшения чувствительности.

[0038] Как вариант, информация о помехах включает в себя по меньшей мере одно из следующего:

[0039] информация о частоте восходящего передаваемого сигнала;

[0040] информация о комбинации частот восходящих передаваемых сигналов;

[0041] информация о комбинации частоты восходящего передаваемого сигнала и частоты нисходящего принимаемого сигнала;

[0042] информация о частоте нисходящего принимаемого сигнала;

[0043] информация о соответствии между частотой восходящего передаваемого сигнала и частотой нисходящего принимаемого сигнала;

[0044] информация о соответствии между комбинацией частот восходящих передаваемых сигналов и частотой нисходящего принимаемого сигнала;

[0045] информация о чувствительности приемника; и

[0046] радиотехнические данные стороны, создающей помехи, и радиотехнические данные стороны, подвергающейся помехам.

[0047] Как вариант, информация о частоте включает в себя по меньшей мере одно из следующего:

[0048] информация о частотной точке;

[0049] информация о полосе частот;

[0050] информация о начальной частотной точке;

[0051] информация о конечной частотной точке;

[0052] начальный блок физических ресурсов;

[0053] конечный блок физических ресурсов; и

[0054] информация о части полосы частот.

[0055] Как вариант, информация о частоте восходящего передаваемого сигнала включает в себя: частоту восходящего передаваемого сигнала и/или информацию о гармониках частоты восходящего передаваемого сигнала.

[0056] Как вариант, информация о гармониках частоты восходящего передаваемого сигнала включает в себя по меньшей мере одно из следующего:

[0057] кратность частоты гармоники частоте основного сигнала; и

[0058] частотный диапазон гармоник.

[0059] Как вариант, информация о комбинации частот восходящих передаваемых сигналов включает в себя множество частот восходящих передаваемых сигналов и/или информацию об интермодуляции между множеством частот восходящих передаваемых сигналов.

[0060] Как вариант, информация об интермодуляции между множеством частот восходящих передаваемых сигналов включает в себя по меньшей мере одно из следующего:

[0061] порядок сигнала интермодуляции;

[0062] информация о кратности отдельных частот в сигнале интермодуляции; и

[0063] информация об операционных отношениях между отдельными частотами в сигнале интермодуляции.

[0064] Как вариант, информация о чувствительности приемника включает в себя по меньшей мере одно из следующего:

[0065] уровень эталонной чувствительности приемника по мощности, поддерживаемый терминальным устройством;

[0066] текущая чувствительность приемника в терминальном устройстве;

[0067] максимальное ухудшение чувствительности приемника, поддерживаемое терминальным устройством;

[0068] текущее максимальное ухудшение чувствительности приемника в терминальном устройстве; и

[0069] текущее ухудшение чувствительности приемника в терминальном устройстве.

[0070] Согласно второму аспекту настоящего изобретения в вариантах его осуществления предлагается способ контроля помех. Способ реализуется сетевым устройством и включает в себя получение первой информации индикации. Первая информация индикации используется для передачи информации терминального устройства о помехах.

[0071] Как вариант, этот способ также включает в себя:

[0072] передачу второй информации индикации терминальному устройству. Вторая информация индикации используется для указания заданного условия передачи, соответствующего первой информации индикации.

[0073] Как вариант, заданное условие передачи включает в себя по меньшей мере одно из следующих условий:

[0074] вторая информация индикации указывает на разрешение передавать первую информацию индикации;

[0075] чувствительность приемника меньше первого порогового значения или равна ему;

[0076] величина ухудшения чувствительности приемника больше второго порогового значения или равна ему;

[0077] первый результат измерений меньше третьего порогового значения или равен ему; и

[0078] второй результат измерений больше четвертого порогового значения или равен ему.

[0079] Как вариант, вторая информация индикации включает в себя по меньшей мере одно из следующего:

[0080] разрешено ли терминальному устройству предоставлять информацию о частоте в информации о помехах;

[0081] разрешено ли терминальному устройству предоставлять информацию о частоте восходящего передаваемого сигнала, в информации о помехах;

[0082] разрешено ли терминальному устройству предоставлять информацию о комбинации частот восходящих передаваемых сигналов в информации о помехах;

[0083] разрешено ли терминальному устройству предоставлять информацию о комбинации частот в информации о помехах;

[0084] разрешено ли терминальному устройству предоставлять информацию о частоте нисходящего принимаемого сигнала в информации о помехах;

[0085] разрешено ли терминальному устройству предоставлять информацию о соответствии между частотой восходящего передаваемого сигнала и частотой нисходящего приемного сигнала в информации о помехах;

[0086] разрешено ли терминальному устройству предоставлять информацию о соответствии между комбинацией частот восходящих передаваемых сигналов и частотой нисходящего принимаемого сигнала в информации о помехах; и

[0087] разрешено ли терминальному устройству предоставлять информацию о чувствительности приемника в информации о помехах.

[0088] Как вариант, этот способ также включает в себя:

[0089] получение третьей информации индикации. Третья информация индикации используется для указания способности передавать информацию о помехах, которую поддерживает терминальное устройство.

[0090] Как вариант, третья информация индикации включает в себя по меньшей мере одно из следующего:

[0091] способность поддерживать предоставление информации о частоте восходящего передаваемого сигнала в информации о помехах;

[0092] способность поддерживать предоставление информации о комбинации частот восходящих передаваемых сигналов в информации о помехах;

[0093] способность поддерживать предоставление информации о частоте нисходящего принимаемого сигнала в информации о помехах;

[0094] способность поддерживать предоставление информации о соответствии между частотой восходящего передаваемого сигнала и частотой нисходящего принимаемого сигнала в информации о помехах;

[0095] способность поддерживать предоставление информации о соответствии между комбинацией частот восходящих передаваемых сигналов и частотой нисходящего принимаемого сигнала в информации о помехах;

[0096] способность поддерживать предоставление информации о чувствительности приемника в информации о помехах; и

[0097] информация о параметрах чувствительности приемника терминального устройства.

[0098] Как вариант, информация о параметрах чувствительности приемника терминального устройства включает в себя по меньшей мере один из следующих параметров:

[0099] уровень эталонной чувствительности приемника по мощности; и

[0100] максимальное значение ухудшения чувствительности.

[0101] Как вариант, информация о помехах включает в себя по меньшей мере одно из следующего:

[0102] информация о частоте восходящего передаваемого сигнала;

[0103] информация о комбинации частот восходящих передаваемых сигналов;

[0104] информация о комбинации частоты восходящего передаваемого сигнала и частоты нисходящего принимаемого сигнала;

[0105] информация о частоте нисходящего принимаемого сигнала;

[0106] информация о соответствии между частотой восходящего передаваемого сигнала и частотой нисходящего принимаемого сигнала;

[0107] информация о соответствии между комбинацией частот восходящих передаваемых сигналов и частотой нисходящего принимаемого сигнала;

[0108] информация о чувствительности приемника; и

[0109] радиотехнические данные стороны, создающей помехи, и радиотехнические данные стороны, подвергающейся помехам.

[0110] Как вариант, информация о частоте включает в себя по меньшей мере одно из следующего:

[0111] информация о частотной точке;

[0112] информация о полосе частот;

[0113] информация о начальной частотной точке;

[0114] информация о конечной частотной точке;

[0115] начальный блок физических ресурсов;

[0116] конечный блок физических ресурсов; и

[0117] информация о части полосы частот.

[0118] Как вариант, информация о частоте восходящего передаваемого сигнала включает в себя частоту восходящего передаваемого сигнала и/или информацию о гармониках частоты восходящего передаваемого сигнала.

[0119] Как вариант, информация о гармониках частоты восходящего передаваемого сигнала включает в себя по меньшей мере одно из следующего:

[0120] кратность частоты гармоники частоте основного сигнала; и

[0121] частотный диапазон гармоник.

[0122] Как вариант, информация о комбинации частот восходящих передаваемых сигналов включает в себя множество частот восходящих передаваемых сигналов и/или информацию об интермодуляции между множеством частот восходящих передаваемых сигналов.

[0123] Как вариант, информация об интермодуляции между множеством частот восходящих передаваемых сигналов включает в себя по меньшей мере одно из следующего:

[0124] порядок сигнала интермодуляции;

[0125] информация о кратности отдельных частот в сигнале интермодуляции; и

[0126] информация об операционных отношениях между отдельными частотами в сигнале интермодуляции.

[0127] Как вариант, информация о чувствительности приемника включает в себя по меньшей мере одно из следующего:

[0128] уровень эталонной чувствительности приемника по мощности, поддерживаемый терминальным устройством;

[0129] максимальное ухудшение чувствительности приемника, поддерживаемое терминальным устройством;

[0130] текущее максимальное ухудшение чувствительности приемника в терминальном устройстве; и

[0131] текущее ухудшение чувствительности приемника в терминальном устройстве.

[0132] Как вариант, этот способ также включает в себя:

[0133] обновление информации о частоте и/или информации об агрегировании восходящих несущих, соответствующей терминальному устройству, согласно первой информации индикации.

[0134] Как вариант, обновление информации о частоте и/или информации об агрегировании восходящей несущей, соответствующей терминальному устройству, включает в себя по меньшей мере одно из следующего:

[0135] разнесение времени передачи восходящего передаваемого сигнала с частотой, указываемой первой информацией индикации, и времени приема нисходящего принимаемого сигнала;

[0136] отказ от использования частоты восходящего передаваемого сигнала, указываемой первой информацией индикации, или одной или большего количества частот восходящих передаваемых сигналов в комбинации частот восходящих передаваемых сигналов;

[0137] разнесение времени передачи всех или части частот восходящих передаваемых сигналов в комбинации частот восходящих передаваемых сигналов, указываемой первой информацией индикации;

[0138] отказ от использования частоты нисходящего принимаемого сигнала, указываемой первой информацией индикации; и,

[0139] указание терминальному устройству снизить мощность передачи в восходящем направлении.

[0140] Согласно третьему аспекту настоящего изобретения в вариантах его осуществления предлагается устройство связи. Устройство связи обладает некоторыми или всеми функциями терминального устройства для реализации способа согласно первому аспекту. Например, функции устройства связи могут включать в себя функции некоторых или всех вариантов осуществления настоящего изобретения или могут включать в себя функции реализации любого одного варианта осуществления настоящего изобретения в отдельности. Описанные функции могут быть реализованы с помощью аппаратных средств или путем исполнения соответствующего программного обеспечения посредством аппаратных средств. Аппаратные средства или программное обеспечение включают в себя один или большее число блоков или модулей, соответствующих указанным выше функциям.

[0141] В одном из вариантов осуществления структура устройства связи может включать в себя приемопередающий модуль и обрабатывающий модуль, причем обрабатывающий модуль сконфигурирован так, чтобы поддерживать в устройстве связи возможность выполнения соответствующих функций упомянутого выше способа. Приемопередающий модуль сконфигурирован так, чтобы поддерживать связь между устройством связи и другими устройствами. Устройство связи может также включать в себя модуль хранения данных, соединенный с приемопередающим модулем и обрабатывающим модулем, в котором хранятся необходимые для устройства связи компьютерные программы и данные.

[0142] К примеру, обрабатывающий модуль обработки может быть процессором, приемопередающий модуль может быть приемопередатчиком или коммуникационным интерфейсом, а модуль хранения может быть памятью.

[0143] Согласно четвертому аспекту настоящего изобретения в вариантах его осуществления предлагается устройство связи. Устройство связи обладает некоторыми или всеми функциями сетевого устройства для реализации способа согласно первому аспекту. Например, функции устройства связи могут включать в себя функции некоторых или всех вариантов осуществления настоящего изобретения или могут включать в себя функции реализации любого одного варианта осуществления настоящего изобретения в отдельности. Описанные функции могут быть реализованы с помощью аппаратных средств или путем исполнения соответствующего программного обеспечения посредством аппаратных средств. Аппаратные средства или программное обеспечение включают в себя один или большее число блоков или модулей, соответствующих указанным выше функциям.

[0144] В одном из вариантов осуществления структура устройства связи может включать в себя приемопередающий модуль и обрабатывающий модуль, причем обрабатывающий модуль сконфигурирован так, чтобы поддерживать в устройстве связи возможность выполнения соответствующих функций упомянутого выше способа. Приемопередающий модуль сконфигурирован так, чтобы поддерживать связь между устройством связи и другими устройствами. Устройство связи может также включать в себя модуль хранения данных, соединенный с приемопередающим модулем и обрабатывающим модулем, в котором хранятся необходимые для устройства связи компьютерные программы и данные.

[0145] К примеру, обрабатывающий модуль обработки может быть процессором, приемопередающий модуль может быть приемопередатчиком или коммуникационным интерфейсом, а модуль хранения может быть памятью.

[0146] Согласно пятому аспекту настоящего изобретения в вариантах его осуществления предлагается устройство связи. Устройство связи включает в себя процессор. Когда процессор вызывает из памяти компьютерную программу, процессор выполняет способ согласно первому аспекту.

[0147] Согласно шестому аспекту настоящего изобретения в вариантах его осуществления предлагается устройство связи. Устройство связи включает в себя процессор. Когда процессор вызывает из памяти компьютерную программу, процессор выполняет способ согласно второму аспекту.

[0148] Согласно седьмому аспекту настоящего изобретения в вариантах его осуществления предлагается устройство связи. Устройство связи включает в себя процессор и память, в которой хранится компьютерная программа. При исполнении процессором компьютерной программы устройство связи побуждается реализовывать способ согласно первому аспекту.

[0149] Согласно восьмому аспекту настоящего изобретения в вариантах его осуществления предлагается устройство связи. Устройство связи включает в себя процессор и память, в которой хранится компьютерная программа. При исполнении процессором компьютерной программы устройство связи побуждается реализовывать способ согласно второму аспекту.

[0150] Согласно девятому аспекту настоящего изобретения в вариантах его осуществления предлагается устройство связи. Устройство включает в себя процессор и схему интерфейса. Схема интерфейса сконфигурирована так, чтобы принимать кодовые инструкции и передавать их в процессор. Процессор сконфигурирован так, чтобы исполнять кодовые инструкции, побуждающие устройство реализовывать способ согласно первому аспекту.

[0151] Согласно десятому аспекту настоящего изобретения в вариантах его осуществления предлагается устройство связи. Устройство включает в себя процессор и схему интерфейса. Схема интерфейса сконфигурирована так, чтобы принимать кодовые инструкции и передавать их в процессор. Процессор сконфигурирован так, чтобы исполнять кодовые инструкции, побуждающие устройство реализовывать способ согласно второму аспекту.

[0152] Согласно одиннадцатому аспекту настоящего изобретения в вариантах его осуществления предлагается система контроля помех. Система включает в себя устройство связи согласно третьему аспекту и устройство связи согласно четвертому аспекту, либо система включает в себя устройство связи согласно пятому аспекту и устройство связи согласно шестому аспекту, либо система включает в себя устройство связи согласно седьмому аспекту и устройство связи согласно восьмому аспекту, либо система включает в себя устройство связи согласно девятому аспекту и устройство связи согласно десятому аспекту.

[0153] Согласно двенадцатому аспекту настоящего изобретения в вариантах его осуществления предлагается машиночитаемый носитель информации, в котором хранятся указания для терминального устройства, при исполнении которых реализуется способ согласно первому аспекту.

[0154] Согласно тринадцатому аспекту настоящего изобретения в вариантах его осуществления предлагается машиночитаемый носитель информации, в котором хранятся указания для терминального устройства, при исполнении которых реализуется способ согласно второму аспекту.

[0155] Согласно четырнадцатому аспекту настоящего изобретения предлагается компьютерный программный продукт, включающий в себя компьютерную программу, которая, при ее исполнении компьютером, побуждает компьютер реализовывать способ согласно первому аспекту.

[0156] Согласно пятнадцатому аспекту настоящего изобретения также предлагается компьютерный программный продукт, включающий в себя компьютерную программу, которая, при ее исполнении компьютером, побуждает компьютер реализовывать способ согласно второму аспекту.

[0157] Согласно шестнадцатому аспекту настоящего изобретения предлагается система на основе микросхемы. Система на основе микросхемы включает в себя по меньшей мере один процессор и интерфейс для поддержки терминального устройства с целью осуществления функций, предусмотренных первым аспектом. Например, определение или обработка по меньшей мере одного из видов данных и информации, используемых в упомянутом выше способе. В возможном варианте реализации система на основе микросхемы также включает в себя память, которая сконфигурирована так, чтобы хранить необходимые компьютерные программы и данные терминального устройства. Система на основе микросхемы может включать в себя несколько микросхем или может включать в себя микросхемы и другие дискретные устройства.

[0158] Согласно семнадцатому аспекту настоящего изобретения предлагается система на основе микросхемы. Система на основе микросхемы включает в себя по меньшей мере один процессор и интерфейс для поддержки терминального устройства с целью осуществления функций, предусмотренных вторым аспектом. Например, определение или обработка по меньшей мере одного из видов данных и информации, используемых в упомянутом выше способе. В возможном варианте реализации система на основе микросхемы также включает в себя память, которая сконфигурирована так, чтобы хранить необходимые компьютерные программы и данные терминального устройства. Система на основе микросхемы может включать в себя несколько микросхем или может включать в себя микросхемы и другие дискретные устройства.

[0159] Согласно восемнадцатому аспекту настоящего изобретения предлагается компьютерная программа, которая, при ее исполнении компьютером, побуждает компьютер реализовывать способ согласно первому аспекту.

[0160] Согласно девятнадцатому аспекту настоящего изобретения предлагается компьютерная программа, которая, при ее исполнении компьютером, побуждает компьютер реализовать способ согласно второму аспекту.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0161] Для более наглядной иллюстрации технических решений, применяемых в вариантах осуществления настоящего изобретения или в существующей технологии, ниже будут описаны чертежи, необходимые для разъяснения вариантов осуществления настоящего изобретения или существующей технологии.

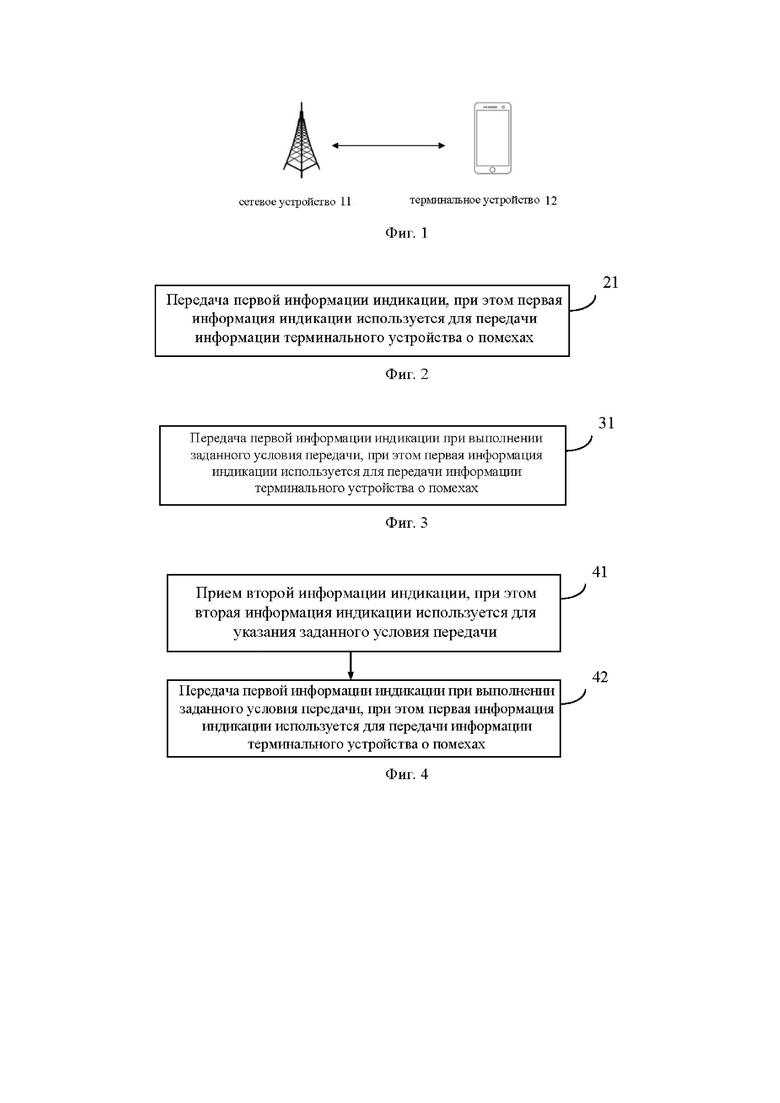

[0162] На фиг.1 представлена структурная схема системы связи, предлагаемой в одном из вариантов осуществления настоящего изобретения.

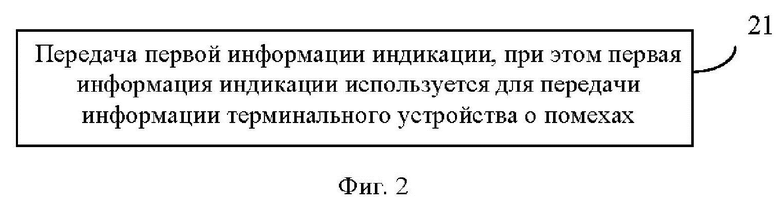

[0163] На фиг.2 представлена блок-схема способа контроля помех, предлагаемого в одном из вариантов осуществления настоящего изобретения.

[0164] На фиг.3 представлена блок-схема способа контроля помех, предлагаемого в другом варианте осуществления настоящего изобретения.

[0165] На фиг.4 представлена блок-схема способа контроля помех, предлагаемого в другом варианте осуществления настоящего изобретения.

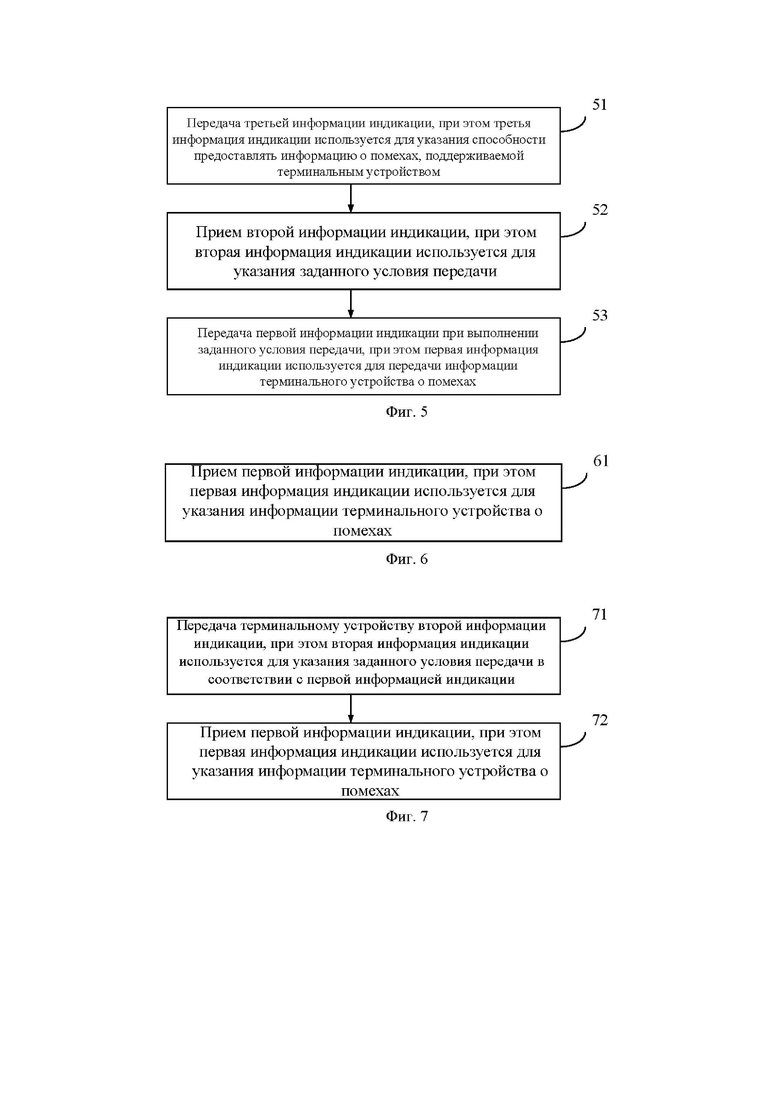

[0166] На фиг.5 представлена блок-схема способа контроля помех, предлагаемого в другом варианте осуществления настоящего изобретения.

[0167] На фиг.6 представлена блок-схема способа контроля помех, предлагаемого в другом варианте осуществления настоящего изобретения.

[0168] На фиг.7 представлена блок-схема способа контроля помех, предлагаемого в другом варианте осуществления настоящего изобретения.

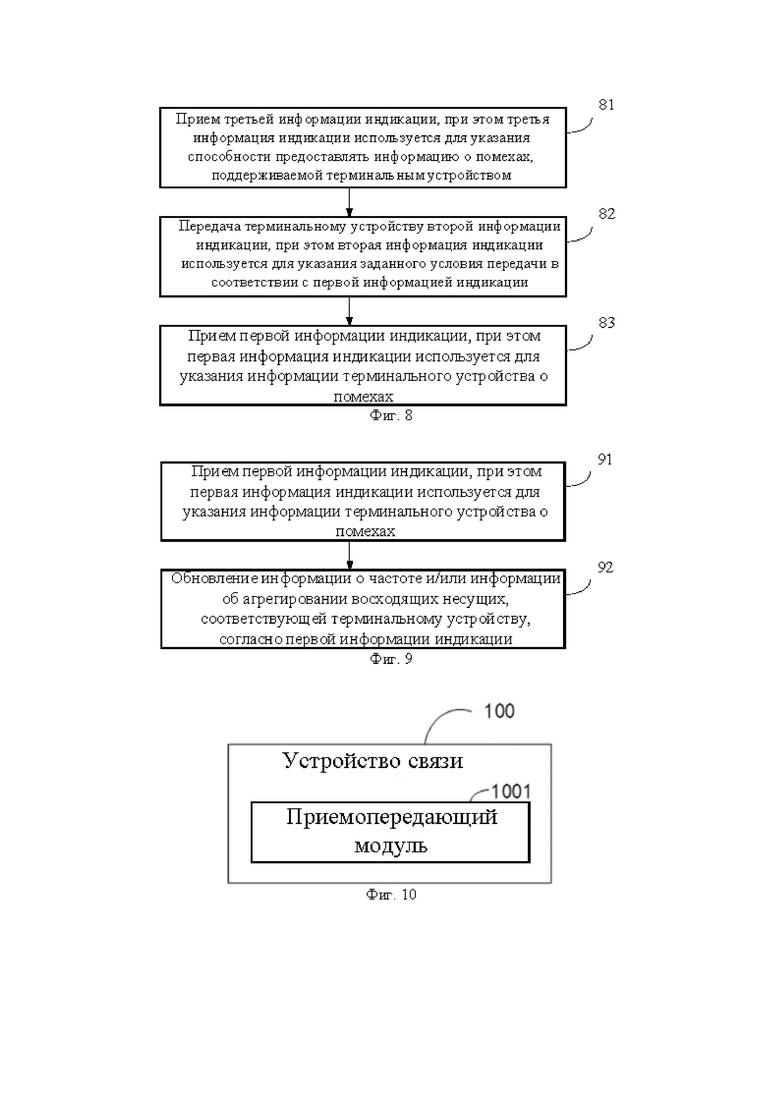

[0169] На фиг.8 представлена блок-схема способа контроля помех, предлагаемого в другом варианте осуществления настоящего изобретения.

[0170] На фиг.9 представлена блок-схема способа контроля помех, предлагаемого в другом варианте осуществления настоящего изобретения.

[0171] На фиг.10 представлена структурная схема устройства связи согласно одному из вариантов осуществления настоящего изобретения.

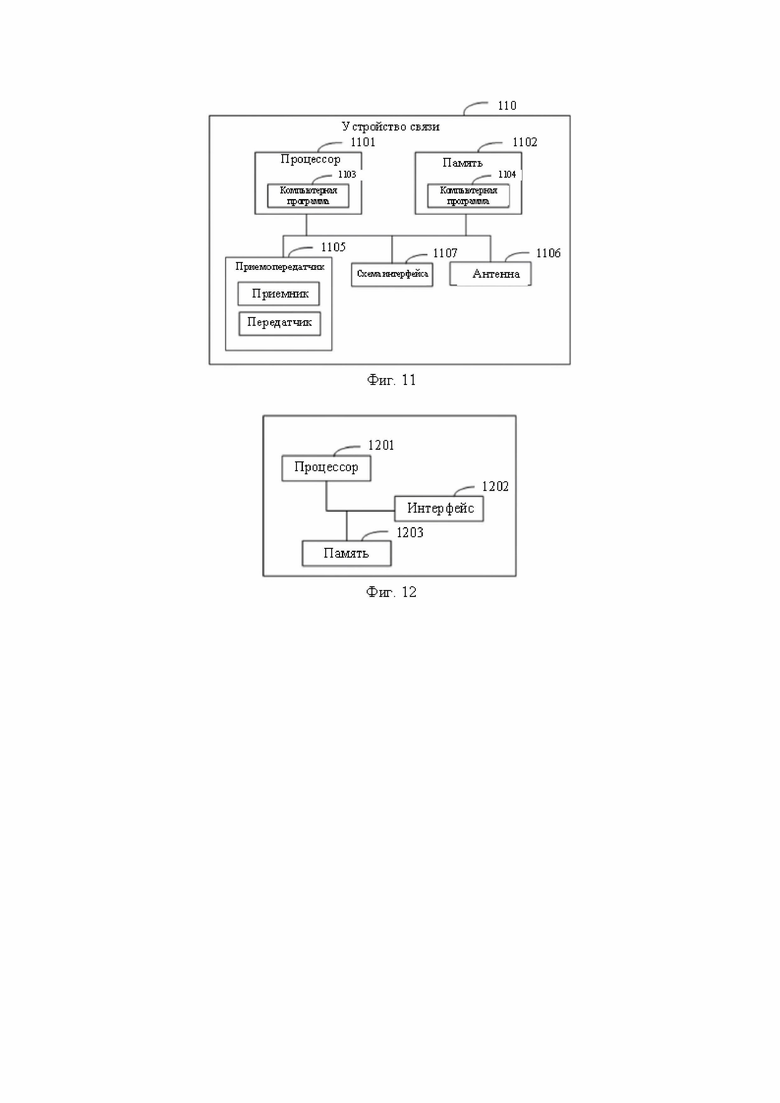

[0172] На фиг.11 представлена структурная схема устройства связи согласно другому варианту осуществления настоящего изобретения.

[0173] На фиг.12 представлена структурная схема микросхемы согласно одному из вариантов осуществления настоящего изобретения.

ПОДРОБНОЕ ОПИСАНИЕ

[0174] В начале описания для облегчения понимания раскрываются термины, используемые в настоящем изобретении.

[0175] 1. Гармонические помехи и интермодуляционные помехи

[0176] Интермодуляционные помехи генерируются нелинейными цепями в канале передачи. Гармоники - это радиоволны с частотами, кратными основной частоте, которые возникают в процессе модуляции радиоволн. Если частота гармоники совпадает с частотой принимаемого сигнала, она будет создавать помехи для приемника. Такие помехи называются гармоническими.

[0177] Если на вход нелинейной цепи подается один или большее количество сигналов разной частоты, то под воздействием нелинейных устройств могут возникнуть многочисленные гармоники и комбинационные частотные составляющие, при этом сигнал с комбинационной частотой, близкой к требуемой частоте принимаемого сигнала ω0, может беспрепятственно пройти через приемник и создать помехи. Такие помехи называются интермодуляционными.

[0178] 2. Чувствительность приемника

[0179] Чувствительность приемника определяет минимальный уровень сигнала, при приеме которого приемник может правильно функционировать. Чувствительность может представлять собой уровень мощности, который обычно измеряется в децибелах относительно уровня мощности в один милливатт (дБм).

[0180] 3. Изменение чувствительности приемника

[0181] Из-за присутствия в терминале гармонических и интермодуляционных помех допускается снижение чувствительности приемника в определенной полосе частот. Величина, на которую допустимо снижение чувствительности приемника, представляет собой максимальное ухудшение чувствительности (MSD, Maximum Sensitivity Degradation), которое измеряется в децибелах (дБ).

[0182] С целью более наглядного представления способа контроля помех, описываемого в вариантах осуществления настоящего изобретения, ниже сначала описывается система связи, к которой применимы варианты осуществления настоящего изобретения.

[0183] На фиг.1 представлена структурная схема системы связи, предлагаемой в одном из вариантов осуществления настоящего изобретения. Система связи может включать в себя, помимо прочего, одно сетевое устройство и одно терминальное устройство. Количество и конфигурация устройств, показанных на фиг.1, приведены только для примера и не ограничиваются вариантами осуществления настоящего изобретения. В практических приложениях могут использоваться два или большее количество терминальных устройств. Система связи, показанная на фиг.1 в качестве примера, включает в себя одно сетевое устройство 11 и одно терминальное устройство 12.

[0184] Следует отметить, что технические решения, используемые в вариантах осуществления настоящего изобретения, могут применяться к различным системам связи. Это может быть, например, система долговременной эволюции (LTE, Long Term Evolution), система мобильной связи пятого поколения (5G), система нового радио (NR, New Radio) 5G или другие возможные новые системы мобильной связи.

[0185] Сетевое устройство 11 в вариантах осуществления настоящего изобретения представляет собой объект, находящийся на стороне сети и сконфигурированный так, чтобы передавать или принимать сигналы. Например, сетевое устройство 11 может представлять собой усовершенствованную базовую станцию (eNB, evolved NodeB), точку приема/передачи (TRP, Transmission Reception Point), базовую станцию следующего поколения (gNB, next Generation NodeB) в системе NR, базовую станцию в других будущих системах мобильной связи, узел доступа в системах беспроводного доступа Wi-Fi и другие подобные устройства. Варианты осуществления настоящего изобретения не ограничивают конкретные технологии и конкретные конфигурации, применяемые в сетевом устройстве. Сетевое устройство, предлагаемое в вариантах осуществления настоящего изобретения, может состоять из центрального модуля (CU, Central Unit) и распределенного модуля (DU, Distributed Unit). Модуль CU может также называться управляющим модулем. Структура CU-DU может разграничивать уровни протоколов таких сетевых устройств, как базовые станции, и передавать функции некоторых уровней протоколов под централизованное управление модуля CU. Функции оставшейся части или всех уровней протоколов передаются в модуль DU, а модуль CU централизованно управляет модулем DU.

[0186] Терминальное устройство 12, предлагаемое в вариантах осуществления настоящего изобретения, представляет собой объект, находящийся на стороне пользователя и предназначенный для передачи или приема сигналов, например мобильный телефон. Терминальное устройство также может называться терминальным устройством (терминалом), пользовательским оборудованием (UE, User Equipment), мобильной станцией (MS, Mobile Station), мобильным терминальным устройством (терминалом) (МТ, Mobile Terminal) или т.п. Терминальным устройством может быть автомобиль с функцией связи, интеллектуальный автомобиль, мобильный телефон, носимое устройство, планшетный компьютер, компьютер с функцией беспроводной приемопередачи, терминальное устройство виртуальной реальности (VR, Virtual Reality), терминальное устройство дополненной реальности (AR, Augmented Reality), беспроводное терминальное устройство системы промышленного контроля, беспроводное терминальное устройство для автономного вождения, беспроводное терминальное устройство для удаленной медицинской хирургии, беспроводное терминальное устройство интеллектуальной сети, беспроводное терминальное устройство системы транспортной безопасности, беспроводное терминальное устройство системы интеллектуального города, беспроводное терминальное устройство системы интеллектуального дома и другие подобные устройства. Вариантами осуществления настоящего изобретения не ограничиваются конкретная технология и конкретная конфигурация, используемые для терминального устройства.

[0187] Следует понимать, что система связи, описанная в вариантах осуществления настоящего изобретения, предназначена для, иллюстрации технических решений вариантов осуществления настоящего изобретения и не ограничивает возможные технические решения этих вариантов. Специалистам в данной области техники должно быть известно, что по мере развития системной архитектуры и появления новых сценариев использования технические решения, предлагаемые в вариантах осуществления настоящего изобретения, могут быть также применимы к решению аналогичных технических задач.

[0188] Ниже будут подробно рассмотрены предлагаемые в настоящем изобретении способ контроля помех и устройство контроля помех со ссылкой на сопроводительные чертежи.

[0189] Обратимся к фиг.2. На фиг.2 представлена блок-схема способа контроля помех, предлагаемого в одном из вариантов осуществления настоящего изобретения. Этот способ реализуется терминальным устройством. Как показано на фиг.2, способ может включать в себя, помимо прочего, следующие шаги.

[0190] На шаге 21 передается первая информация индикации. Первая информация индикации используется для передачи информации терминального устройства о помехах.

[0191] Как правило, если в системе связи частота передачи данных терминальным устройством в восходящем направлении слишком близка к частоте приема данных терминальным устройством в нисходящем направлении, в нисходящем принимаемом сигнале могут возникать гармонические или интермодуляционные помехи, что может препятствовать нормальному приему нисходящих данных терминальным устройством и тем самым ухудшать качество связи.

[0192] В вариантах осуществления настоящего изобретения терминальное устройство может передавать сетевому устройству первую информацию индикации, чтобы сетевое устройство могло получать информацию о помехах в терминальном устройстве и корректировать ресурсы частотно-временной области на основании информации о помехах, тем самым обеспечивая надежный прием нисходящих данных и гарантируя устойчивость связи, чтобы повысить ее качество и эффективность.

[0193] Как вариант, информация о помехах в терминальном устройстве может представлять собой информацию о частоте восходящего передаваемого сигнала.

[0194] Например, терминальное устройство передает сетевому устройству первую информацию индикации, которая указывает, что частота создающего помехи восходящего передаваемого сигнала равна F1, чтобы сетевое устройство при передаче терминальному устройству данных нисходящего направления могло соответствующим образом корректировать ресурсы для передачи данных нисходящего направления. Например, время передачи данных нисходящего направления смещается относительно времени передачи восходящего передаваемого сигнала частоты F1, или для передачи данных нисходящего направления могут использоваться другие частоты, значительно отстоящие от частоты F1.

[0195] Как вариант, информация о частоте восходящего передаваемого сигнала может включать в себя частоту восходящего передаваемого сигнала, или может также включать в себя информацию о гармониках частоты восходящего передаваемого сигнала, или может также включать в себя информацию о частоте восходящего передаваемого сигнала и информацию о ее гармониках, что не ограничивается настоящим изобретением.

[0196] Как вариант, информация о гармониках частоты восходящего передаваемого сигнала может включать в себя кратность частоты гармоник относительно частоты основного сигнала, или диапазон частот гармоник, или кратность частоты гармоник относительно основной частоты сигнала и диапазон частот гармоник.

[0197] Например, пусть кратность частоты гармоники восходящего передаваемого сигнала с частотой F1 относительно частоты основного сигнала равна 2, а диапазон частот гармоник составляет от 20 мегагерц (МГц) до 50 МГц, тогда информация о частоте восходящего передаваемого сигнала может быть частотой восходящего сигнала F1; или это также может быть кратность частоты гармоники восходящего передаваемого сигнала с частотой F1 относительно частоты основного сигнала, равная 2; или это также может быть частота восходящего передаваемого сигнала F1, кратность частоты гармоники сигнала с частотой F1 относительно частоты основного сигнала, равная 2, и диапазон частот гармоник от 20 МГц до 50 МГц, что не ограничивается настоящим изобретением.

[0198] Как вариант, информация о помехах в терминальном устройстве может представлять собой информацию о комбинации частот восходящего передаваемого сигнала.

[0199] Например, терминальное устройство передает сетевому устройству первую информацию индикации, которая указывает комбинацию частот восходящих передаваемых сигналов, вызывающих помехи, как комбинацию 1. Эта комбинация 1 соответствует частотам восходящих передаваемых сигналов F1 и F2, так что сетевое устройство может узнать о помехах, связанных с терминальным устройством. Частоты восходящих передаваемых сигналов равны F1 и F2. Затем, исходя из ресурсов временной области, соответствующих частотам F1 и F2, сетевое устройство может определить, не создают ли частоты F1 и F2 помехи для частоты нисходящего сигнала F3 в результате интермодуляции, и сместить время использования частот F1 и F2. Сетевое устройство может также соответствующим образом корректировать ресурсы для передачи данных нисходящего направления на подвергающейся помехам частоте F3. Например, передача данных нисходящего направления может быть смещена по времени относительно передачи восходящего передаваемого сигнала с частотой F1, либо передача данных нисходящего направления может быть смещена по времени относительно передачи восходящего передаваемого сигнала с частотой F2.

[0200] Как вариант, информация о помехах в терминальном устройстве может представлять собой информацию о комбинации частоты восходящего передаваемого сигнала и частоты нисходящего принимаемого сигнала.

[0201] Например, первая информация индикации, передаваемая терминальным устройством сетевому устройству, указывает, что частота восходящего передаваемого сигнала, создающего помехи, равна F1, а частота нисходящего сигнала, подвергающегося помехам, равна F2, поэтому сетевое устройство может узнать, что частота восходящего передаваемого сигнала, вызывающего помехи в терминальном устройстве, равна Fl, а частота нисходящего сигнала, подвергающегося помехам, равна F2. Затем сетевое устройство, исходя из ресурсов временной области, соответствующих частотам F1 и F2, может определить, создают ли частоты F1 и F2 помехи друг другу. Если частоты F1 и F2 создают помехи друг другу, использование частот F1 и F2 может быть разнесено во времени. Если помехи, создаваемые восходящим передаваемым сигналом с частотой F1 и оказывающие влияние на нисходящий сигнал с частотой F2, вызваны другими причинами, сетевое устройство может соответствующим образом корректировать ресурсы для передачи данных нисходящего направления при передаче данных терминальному устройству. Например, время передачи данных нисходящего направления может смещаться относительно времени передачи восходящего передаваемого сигнала частоты F1, или для передачи данных нисходящего направления могут использоваться другие частоты, значительно отстоящие от частоты F2.

[0202] Как вариант, информация о помехах в терминальном устройстве может представлять собой информацию о частоте нисходящего принимаемого сигнала.

[0203] Например, первая информация индикации, передаваемая терминальным устройством сетевому устройству, указывает, что частота нисходящего принимаемого сигнала, на которой возникают помехи, равна F1, поэтому, когда сетевое устройство передает терминальному устройству данные нисходящего направления, оно может соответствующим образом корректировать ресурсы для передачи данных нисходящего направления. Например, для передачи данных нисходящего направления могут использоваться другие частоты, значительно отстоящие от частоты F1.

[0204] Как вариант, информация о помехах в терминальном устройстве может представлять собой информацию о соответствии между частотой восходящего передаваемого сигнала и частотой нисходящего принимаемого сигнала.

[0205] Например, терминальное устройство передает сетевому устройству первую информацию индикации, которая указывает, что восходящий передаваемый сигнал с частотой F1 создает помехи для нисходящего принимаемого сигнала с частотой F2, поэтому когда сетевое устройство передает терминальному устройству данные нисходящего направления, оно может соответствующим образом корректировать ресурсы для передачи данных нисходящего направления, например так, чтобы передача восходящего передаваемого сигнала с частотой F1 была смещена по времени относительно передачи нисходящего принимаемого сигнала с частотой F2.

[0206] Как вариант, информация о помехах в терминальном устройстве может представлять собой информацию о соответствии между комбинацией частот восходящих передаваемых сигналов и частотой нисходящего принимаемого сигнала.

[0207] Например, терминальное устройство передает сетевому устройству первую информацию индикации, которая указывает, что восходящие передаваемые сигналы с частотами F1 и F2 создают интермодуляционные помехи для нисходящего принимаемого сигнала с частотой F3, поэтому, когда сетевое устройство передает терминальному устройству данные нисходящего направления, оно может соответствующим образом корректировать ресурсы для передачи данных нисходящего направления. Например, время передачи нисходящего принимаемого сигнала с частотой F3 может быть смещено относительно времени передачи восходящих передаваемых сигналов с частотами F1 и F2, либо может быть смещено время передачи восходящих передаваемых сигналов с частотами F1 и F2.

[0208] Как вариант, информация о помехах в терминальном устройстве может представлять собой информацию о чувствительности приемника.

[0209] Например, терминальное устройство передает первую информацию индикации сетевому устройству, указывая, что его информация о помехах представляет собой информацию о чувствительности приемника, так что когда сетевое устройство передает терминальному устройству данные нисходящего направления, оно может, основываясь на информации о чувствительности приемника, корректировать ресурсы для передачи данных нисходящего направления или корректировать мощность передачи в восходящем направлении с целью максимально возможного предотвращения помех.

[0210] Как вариант, информация о помехах в терминальном устройстве может представлять собой указание беспроводной технологии стороны, создающей помехи, и указание беспроводной технологии стороны, подвергающейся помехам.

[0211] В качестве беспроводной технологии стороны, создающей помехи, может указываться беспроводная технология LTE, или беспроводная технология 5G NR, или беспроводная технология проекта партнерства третьего поколения (3GPP, 3rd Generation Partnership Project). Соответственно, в качестве беспроводной технологии стороны, подвергающейся помехам, может указываться беспроводная технология LTE, или беспроводная технология 5G NR, или беспроводная технология проекта партнерства третьего поколения (3GPP).

[0212] Например, протокол определяет, что информация о беспроводной технологии стороны, создающей помехи, и информация о беспроводной технологии стороны, подвергающейся помехам, могут быть представлены значением определенного бита.

[0213] Например, протокол определяет, что значения первых трех битов первой информации индикации указывают на беспроводную технологию стороны, создающей помехи, а значения битов первой информации индикации с четвертого по шестой указывают на беспроводную технологию стороны, подвергающейся помехам. Если значение первого бита равно 1, это означает, что беспроводная технология, создающая помехи, - это беспроводная технология LTE. Если значение второго бита равно 1, это означает, что беспроводная технология, создающая помехи, - это беспроводная технология 5G NR. Если значение третьего бита равно 1, это означает, что беспроводная технология, создающая помехи, - это беспроводная технология 3GPP. Если значение четвертого бита равно 1, это означает, что беспроводная технология стороны, подвергающейся помехам, - это беспроводная технология LTE. Если значение пятого бита равно 1, это означает, что беспроводная технология стороны, подвергающейся помехам, - это беспроводная технология 5G NR. Если значение шестого бита равно 1, это означает, что беспроводная технология стороны, подвергающейся помехам, - это беспроводная технология 3GPP. Поэтому сетевое устройство может определить беспроводную технологию стороны, создающей помехи, и беспроводную технологию стороны, подвергающейся помехам, по значению конкретного бита, что не является ограничением в настоящем изобретении.

[0214] Следует понимать, что первая информация индикации, передаваемая терминальным устройством сетевому устройству, может указывать на один из упомянутых выше видов помех или может также указывать на множество упомянутых выше видов помех, что не ограничивается настоящим изобретением.

[0215] Следует отметить, что описанные выше примеры приводятся лишь в качестве иллюстрации и в вариантах осуществления настоящего изобретения не могут рассматриваться как ограничение информации терминального устройства о помехах.

[0216] При реализации вариантов осуществления настоящего изобретения терминальное устройство может передавать сетевому устройству первую информацию индикации, чтобы сетевое устройство могло получать информацию о помехах в терминальном устройстве и корректировать ресурсы частотно-временной области на основании информации о помехах, тем самым обеспечивая надежный прием нисходящих данных и гарантируя устойчивость связи, чтобы повысить ее качество и эффективность.

[0217] Обратимся к фиг.3. На фиг.3 представлена блок-схема способа контроля помех, предлагаемого в одном из вариантов осуществления настоящего изобретения. Этот способ реализуется терминальным устройством. Как показано на фиг.3, способ может включать в себя, помимо прочего, следующие шаги.

[0218] На шаге 31 при выполнении заданного условия передачи передается первая информация индикации. Первая информация индикации используется для передачи информации терминального устройства о помехах.

[0219] Как вариант, терминальное устройство может определять заданные условия передачи согласно протоколу.

[0220] Например, протокол определяет, что заданным условием передачи может быть чувствительность приемника ниже первого порогового значения или равная ему.

[0221] Первое пороговое значение может быть сконфигурировано сетевым устройством или может быть определено протоколом, что не ограничивается настоящим изобретением.

[0222] Например, согласно протоколу определено, что заданное условие передачи заключается в том, что чувствительность приемника ниже первого порогового значения или равна ему. Например, первое пороговое значение составляет 80 дБм, а чувствительность приемника терминального устройства составляет -96 дБм. Если терминальное устройство подвергается помехам, чувствительность его приемника изменяется до 70 дБм, и его чувствительность становится меньше первого порогового значения чувствительности - 80 дБм, то есть заданные условия передачи выполняются, поэтому терминальное устройство может передать первую информацию индикации, чтобы известить сетевое устройство о помехах, при этом настоящее изобретение не ограничивает информацию о помехах.

[0223] Как вариант, заданное условие передачи может также представлять собой значение ухудшения чувствительности приемника, которое больше второго порогового значения или равно ему.

[0224] Второе пороговое значение может быть сконфигурировано сетевым устройством или может быть определено протоколом, что не ограничивается настоящим изобретением.

[0225] Например, согласно протоколу определено, что заданное условие передачи заключается в том, что значение ухудшения чувствительности приемника больше второго порогового значения или равно ему. Например, второе пороговое значение составляет 20 дБм, а чувствительность приемника терминального устройства составляет -96 дБм. Если после воздействия помех чувствительность приемника терминального устройства становится -70 дБм и значение ухудшения чувствительности приемника терминального устройства составляет 26 дБм, что больше второго порогового значения 20 дБм, то заданные условия передачи выполняются, и терминальное устройство может передавать первую информацию индикации, чтобы информировать сетевое устройство о помехах в терминальном устройстве, что не ограничивается настоящим изобретением.

[0226] Как вариант, заданное условие передачи может также представлять собой первый результат измерений, который меньше третьего порогового значения или равен ему.

[0227] Первым результатом измерений может быть мощность принимаемого эталонного сигнала (RSRP, Reference Signal Received Power), или качество принимаемого эталонного сигнала (RSRQ, Reference Signal Received Quality) или отношение сигнал/помеха (SINR, Signal to Interference Ratio), что не ограничивается настоящим изобретением.

[0228] Третьим пороговым значением может быть значение, оговоренное протоколом, или значение, сконфигурированное сетевым устройством, что не ограничивается настоящим изобретением.

[0229] Например, третье пороговое значение равно 20 дБ, а первый результат измерения представляет собой отношение сигнал/помеха + шум и его значение равно 20 дБ. Эти два значения равны и удовлетворяют заданным условиям передачи, поэтому терминальное устройство может передавать сетевому устройству первую информацию индикации для указания информации в терминальном устройстве, что не ограничивается настоящим изобретением.

[0230] Как вариант, заданное условие передачи может также представлять собой второй результат измерений, который больше четвертого порогового значения или равен ему.

[0231] Четвертым пороговым значением может быть значение, оговоренное протоколом, или значение, сконфигурированное сетевым устройством, что не ограничивается настоящим изобретением.

[0232] Как вариант, второй результат измерения может представлять собой коэффициент блоковых ошибок (BLER, Block Error Rate).

[0233] Например, четвертое пороговое значение равно 10%, второй результат измерений представляет собой коэффициент блоковых ошибок и его значение равно 15%, что больше четвертого порогового значения и удовлетворяет заданному условию передачи, поэтому терминальное устройство может передавать сетевому устройству первую информацию индикации для указания информации терминального устройства о помехах, что не ограничивается настоящим изобретением.

[0234] Как вариант, информация о помехах в терминальном устройстве может включать в себя по меньшей мере одно из следующего: информацию о частоте восходящего передаваемого сигнала; информацию о комбинации частот восходящих передаваемых сигналов; информацию о частоте восходящего передаваемого сигнала и частоте нисходящего принимаемого сигнала; информацию о частоте нисходящего принимаемого сигнала; информацию о соответствии между частотой восходящего передаваемого сигнала и частотой нисходящего принимаемого сигнала; информацию о соответствии между комбинацией частот восходящих передаваемых сигналов и частоты нисходящего принимаемого сигнала; информацию о чувствительности приемника; указание радиотехнических данных стороны, создающей помехи, и указание радиотехнических данных стороны, подвергающейся помехам.

[0235] Следует отметить, что конкретные содержание и способ реализации информации терминального устройства о помехах можно найти в описаниях других вариантов осуществления настоящего изобретения, поэтому здесь они описываться не будут.

[0236] Как вариант, информация о частоте может быть информацией о частотной точке.

[0237] Частотной точкой может быть номер заданной фиксированной частоты. Например, частота восходящего передаваемого сигнала F1 представляет собой абсолютный номер радиочастотного канала (ARFCN, Absolute Radio Frequency Channel Number) 1; или частота нисходящего принимаемого сигнала F2 представляет собой номер ARFCN 2, что не ограничивается настоящим изобретением.

[0238] Как вариант, информация о частоте может быть информацией о полосе частот.

[0239] Информация о полосе частот может быть разного рода. Например, полоса частот для восходящего передаваемого сигнала может составлять 20 МГц, либо полоса частот для нисходящего принимаемого сигнала может составлять 30 МГц и т.д., что не ограничивается настоящим изобретением.

[0240] Как вариант, информация о частоте может быть информацией о начальной частотной точке. Например, начальная частотная точка для нисходящего принимаемого сигнала- ARFCN 2, или начальная частотная точка для восходящего передаваемого сигнала - ARFCN 3, что не ограничивается настоящим изобретением.

[0241] Как вариант, информация о частоте может быть информацией о конечной частотной точке. Например, конечная частотная точка для нисходящего принимаемого сигнала- ARFCN 2, или начальная частотная точка для восходящего передаваемого сигнала - ARFCN 3, что не ограничивается настоящим изобретением.

[0242] Как вариант, информация о частоте может также представлять собой начальный блок физических ресурсов (PRB, Starting Physical Resource Block). Например, начальный блок PRB для нисходящего принимаемого сигнала - PRB 1, или начальный блок PRB для восходящего передаваемого сигнала- PRB 2, что не ограничивается настоящим изобретением.

[0243] Как вариант, информация о частоте может быть информацией о конечном блоке PRB. Например, конечный блок PRB для нисходящего принимаемого сигнала - PRB 1, или конечный блок PRB для восходящего передаваемого сигнала - PRB 2, что не ограничивается настоящим изобретением.

[0244] Как вариант, информация о частоте может быть информацией о части полосе частот (BWP, Bandwidth Part). Например, информация о частоте может быть частью BWP 1 или информация о частоте может быть частью BWP 2, что не ограничивается настоящим изобретением.

[0245] Следует понимать, что информация о частоте может принадлежать к одному из указанных выше типов информации или может быть множеством указанных выше типов информации, что не ограничивается настоящим изобретением.

[0246] Как вариант, информация о комбинации частот восходящих передаваемых сигналов может включать в себя множество частот восходящих передаваемых сигналов, или может включать в себя информацию о сигнале интермодуляции между множеством частот восходящих передаваемых сигналов, или может также включать в себя информацию о множестве частот восходящих передаваемых сигналов и информацию о сигнале интермодуляции между множеством частот восходящих передаваемых сигналов, что не ограничивается настоящим изобретением.

[0247] Как вариант, информация об интермодуляции между множеством частот восходящих передаваемых сигналов может быть порядком сигнала интермодуляции. Например, порядок сигнала интермодуляции между множеством частот восходящих передаваемых сигналов может быть 1-м порядком, 2-м порядком и т.д., что не ограничивается настоящим изобретением.

[0248] Как вариант, информация о сигнале интермодуляции между множеством частот восходящих передаваемых сигналов может быть также информацией о кратности для каждой частоты в сигнале интермодуляции. Например, в информации о частоте восходящего передаваемого сигнала комбинируются частоты А и В, а информация о кратности в сигнале интермодуляции может быть удвоенной частотой А, что не ограничивается настоящим изобретением.

[0249] Как вариант, информация о сигнале интермодуляции между множеством частот восходящих передаваемых сигналов может быть также информацией об операционных отношениях между частотами в сигнале интермодуляции.

[0250] Операционное отношение может быть аддитивным или субтрактивным, например, оно может быть записано символами «+», «-», что не ограничивается настоящим изобретением.

[0251] Например, если в информации о частоте восходящего передаваемого сигнала сочетаются частоты А и В, а операционное отношение между частотами в сигнале интермодуляции является аддитивным, то сигнал интермодуляции может иметь вид А+В, что не ограничивается настоящим изобретением.

[0252] В другом примере, если информация о комбинации частот восходящих передаваемых сигналов 1 включает в себя частоту А и частоту В, а сигнал интермодуляции имеет 1-й порядок, то сигнал интермодуляции может иметь вид А и В.

[0253] Как вариант, если информация о комбинации частот восходящих передаваемых сигналов 1 включает в себя частоты А и В, сигнал интермодуляции имеет 2-й порядок, а операционные отношения между частотами в сигнале интермодуляции - «+» и «-», тогда сигнал интермодуляции может иметь вид (А+В), (А-В).

[0254] Как вариант, если сигнал интермодуляции имеет 3-й порядок, кратность между всеми частотами в сигнале интермодуляции составляет 2, а операционные отношения могут быть «+» и «-», то сигнал интермодуляции может иметь вид 2А+В, 2А-В, 2В+А, 2В-А, и т.д.

[0255] Например, если в комбинации 1 частот восходящего передаваемого сигнала частота А - 935 МГц, частота В - 960 МГц, то сигналы интермодуляции третьего порядка могут быть 2А-В=1870-960=910 МГц или 2В-А=1920-935=985 МГц.

[0256] Как вариант, если сигнал интермодуляции имеет 4-й порядок, то информация о кратности и информация об операционных отношениях между всеми частотами в сигнале интермодуляции может иметь вид 3А+В, 3А-В, 3В+А, 3В-А, 2А+2В или 2А 2В.

[0257] Как вариант, если сигнал интермодуляции имеет 5-й порядок, то информация о кратности и информация об операционных отношениях между всеми частотами в сигнале интермодуляции может иметь вид 4А+В, 4А-В, 4В+А, 4В-А, 3А+2В, 3А-2В, 3В+2А или 3В-2А.

[0258] Следует отметить, что приведенные выше примеры приведены лишь в качестве иллюстраций и не могут использоваться в вариантах осуществления настоящего изобретения как ограничения в отношении порядка сигнала интермодуляции, множественной информации между всеми частотами, информации об операционных отношениях и т.д.

[0259] Как вариант, информация о чувствительности приемника может представлять собой уровень эталонной чувствительности приемника по мощности, поддерживаемой терминальным устройством.

[0260] Уровень эталонной чувствительности приемника по мощности может быть минимальной средней мощностью принимаемого сигнала, обнаруживаемой приемником терминального устройства, например, он может составлять 96,8 дБм и т.д., что не ограничивается настоящим изобретением.

[0261] Как вариант, информация о чувствительности приемника может представлять собой текущую чувствительность приемника терминального устройства. Например, текущая чувствительность приемника терминального устройства составляет -70 дБм и т.д., что не ограничивается настоящим изобретением.

[0262] Как вариант, информация о чувствительности приемника может представлять собой максимальное ухудшение чувствительности приемника, поддерживаемое терминальным устройством.

[0263] Максимальное ухудшение чувствительности приемника может быть максимальным значением, на которое допускается снижение чувствительности приемника терминального устройства, например, оно может составлять 20 дБм, 30 дБм и т.д, что не ограничивается настоящим изобретением.

[0264] Как вариант, информация о чувствительности приемника может представлять собой текущее максимальное ухудшение чувствительность приемника терминального устройства. Например, максимальное ухудшение чувствительности приемника может быть 30 дБм. Текущее максимальное ухудшение чувствительности приема может составлять 20 дБм, 15 дБм и т.д., что не ограничивается настоящим изобретением.

[0265] Как вариант, информация о чувствительности приемника может быть также текущим ухудшением чувствительности приемника терминального устройства, например, оно может составлять 10 дБм, 12 дБм и т.д., что не ограничивается настоящим изобретением.

[0266] Следует понимать, что информация о чувствительности приемника может принадлежать к одному из перечисленных выше типов информации или может быть множеством перечисленных выше типов информации, что не ограничивается в настоящем изобретении.

[0267] При реализации вариантов осуществления настоящего изобретения терминальное устройство, при выполнении заданных условий передачи, может передавать сетевому устройству первую информацию индикации, чтобы сетевое устройство могло получать информацию о помехах в терминальном устройстве и корректировать частотно-временную область на основании информации о помехах, тем самым обеспечивая надежный прием нисходящих данных и гарантируя устойчивость связи, чтобы повысить ее качество и эффективность.

[0268] Обратимся к фиг.4. На фиг.4 представлена блок-схема способа контроля помех, предлагаемого в одном из вариантов осуществления настоящего изобретения. Этот способ реализуется терминальным устройством. Как показано на фиг.4, способ может включать в себя, помимо прочего, следующие шаги.

[0269] На шаге 41 принимается вторая информация индикации. Вторая информация индикации используется для указания заданного условия передачи.

[0270] Как вариант, заданное условие передачи может быть указанием второй информации индикации о том, что разрешено передавать первую информацию индикации. Первая информация индикации используется для передачи информации терминального устройства о помехах.

[0271] Как вариант, вторая информация индикации может включать в себя информацию о том, разрешено ли терминальному устройству предоставлять информацию о помехах. Если в качестве заданного условия передачи вторая информация индикации должна указывать, что передача первой информации индикации разрешена, то после приема второй информации индикации терминальное устройство может определять информацию о частоте, для которой оно может сообщать о помехах.

[0272] Как вариант, вторая информация индикации может включать в себя информацию о том, разрешено ли терминальному устройству предоставлять информацию о частоте восходящего передаваемого сигнала, создающей помехи. Если в качестве заданного условия передачи вторая информация индикации должна указывать, что передача первой информации индикации разрешена, то после приема второй информации индикации терминальное устройство может определять информацию о частоте восходящего передаваемого сигнала, для которой оно может сообщать о помехах.

[0273] Как вариант, вторая информация индикации может включать в себя информацию о том, разрешено ли терминальному устройству предоставлять информацию о комбинации частот восходящего передаваемого сигнала, создающих помехи. Если в качестве заданного условия передачи вторая информация индикации должна указывать, что передача первой информации индикации разрешена, то после приема второй информации индикации терминальное устройство может определять информацию о комбинации частот восходящего передаваемого сигнала, для которых оно может сообщать о помехах.

[0274] Как вариант, вторая информация индикации может включать в себя информацию о том, разрешено ли терминальному устройству предоставлять информацию о комбинации частот, создающих помехи. Если в качестве заданного условия передачи вторая информация индикации должна указывать, что передача первой информации индикации разрешена, то после приема второй информации индикации терминальное устройство может определять информацию о комбинации частот, для которых оно может сообщать о помехах.

[0275] Как вариант, вторая информация индикации может включать в себя информацию о том, разрешено ли терминальному устройству предоставлять информацию о частоте нисходящего принимаемого сигнала, подвергающейся помехам. Если в качестве заданного условия передачи вторая информация индикации должна указывать, что передача первой информации индикации разрешена, то после приема второй информации индикации терминальное устройство может определять что оно может предоставлять информацию о частоте нисходящего принимаемого сигнала, подвергающейся помехам.

[0276] Как вариант, вторая информация индикации может включать в себя информацию о том, разрешено ли терминальному устройству предоставлять информацию о соответствии между частотой восходящего передаваемого сигнала и частотой нисходящего принимаемого сигнала в информации о помехах. Если в качестве заданного условия передачи вторая информация индикации должна указывать, что передача первой информации индикации разрешена, то после приема второй информации индикации терминальное устройство может определять соответствующее отношение между частотой восходящего передаваемого сигнала и частотой нисходящего принимаемого канала, для которого оно может сообщать о помехах.

[0277] Как вариант, вторая информация индикации может включать в себя информацию о том, разрешено ли терминальному устройству предоставлять информацию о соответствии между комбинацией частот восходящего передаваемого сигнала и частотой нисходящего принимаемого сигнала в информации о помехах. Если в качестве заданного условия передачи вторая информация индикации должна указывать, что передача первой информации индикации разрешена, то после приема второй информации индикации терминальное устройство может определять соответствующее отношение между комбинацией частот восходящих передаваемых сигналов и частотой нисходящего принимаемого канала.

[0278] Как вариант, вторая информация индикации может включать в себя информацию о том, разрешено ли терминальному устройству предоставлять информацию о чувствительности приемника в информации о помехах. Если в качестве заданного условия передачи вторая информация индикации должна указывать, что передача первой информации индикации разрешена, то после приема второй информации индикации терминальное устройство может определять информацию о чувствительности приемника, для которой оно может сообщать о помехах.

[0279] Следует понимать, что вторая информация индикации может включать в себя один или большее количество из указанных выше видов информации, поэтому, когда заданное условие передачи представляет собой указание второй информации индикации о том, что передача первой информации индикации разрешена, терминальное устройство может определять один или большее количество видов информации, которую можно предоставлять в зависимости от полученной второй информации индикации, и это не ограничивается настоящим изобретением.

[0280] Следует отметить, что описанные выше примеры приводятся лишь в качестве иллюстрации и в вариантах осуществления настоящего изобретения не могут рассматриваться как ограничение на содержимое второй информации индикации и заданное условие передачи.

[0281] На шаге 42 первая информация индикации передается при выполнении заданного условия передачи, при этом первая информация индикации используется для указания информации терминального устройства о помехах.

[0282] Следует отметить, что конкретные содержание и способ реализации заданных условий передачи можно найти в описаниях других вариантов осуществления настоящего изобретения, поэтому здесь они описываться не будут.

[0283] Следует отметить, что конкретные содержание и способ реализации информации терминального устройства о помехах можно найти в описаниях других вариантов осуществления настоящего изобретения, поэтому здесь они описываться не будут.

[0284] Следует отметить, что конкретные содержание и способ реализации шага 42 можно найти в описаниях других вариантов осуществления настоящего изобретения, поэтому здесь они описываться не будут.

[0285] При реализации вариантов осуществления настоящего изобретения терминальное устройство может узнавать о заданных условиях передачи на основании полученной второй информации индикации, а затем, при выполнении заданных условий передачи, может передавать сетевому устройству первую информацию индикации, чтобы сетевое устройство могло получать информацию о помехах в терминальном устройстве, а затем корректировать ресурсы частотно-временной области в соответствии с информацией о помехах, тем самым обеспечивая надежный прием нисходящих данных и гарантируя устойчивость связи, чтобы повысить ее качество и эффективность.

[0286] Обратимся к фиг.5. На фиг.5 представлена блок-схема способа контроля помех, предлагаемого в одном из вариантов осуществления настоящего изобретения. Этот способ реализуется терминальным устройством. Как показано на фиг.5, способ может включать в себя, помимо прочего, следующие шаги.

[0287] На шаге 51 передается третья информация индикации. Третья информация индикации используется для указания способности предоставлять информацию о помехах, которую поддерживает терминальное устройство.

[0288] Как вариант, третья информация индикации может включать в себя способность поддерживать предоставление информации о комбинации частот восходящих передаваемых сигналов, создающих помехи. Поэтому терминальное устройство может передавать сетевому устройству третью информацию индикации, чтобы сетевое устройство могло узнавать о способности терминального устройства поддерживать предоставление информации о комбинации частот восходящих передаваемых сигналов, создающих помехи, что не ограничивается настоящим изобретением.

[0289] Как вариант, третья информация индикации может указывать на способность поддерживать предоставление информации о частоте нисходящего принимаемого сигнала, подвергающейся помехам. Поэтому терминальное устройство может передавать сетевому устройству третью информацию индикации, чтобы сетевое устройство могло узнавать о способности терминального устройства поддерживать предоставление информации о частоте нисходящего принимаемого сигнала, подвергающейся помехам, что не ограничивается настоящим изобретением.

[0290] Как вариант, третья информация индикации может указывать на способность поддерживать предоставление информации о частоте нисходящего принимаемого сигнала, подвергающейся помехам. Поэтому терминальное устройство может передавать сетевому устройству третью информацию индикации, чтобы сетевое устройство могло узнавать о способности терминального устройства поддерживать предоставление информации о частоте нисходящего принимаемого сигнала, подвергающейся помехам, что не ограничивается настоящим изобретением.

[0291] Как вариант, третья информация индикации может указывать на способность поддерживать предоставление информации о соответствии между частотой восходящего передаваемого сигнала и частотой нисходящего принимаемого сигнала в информации о помехах. Поэтому терминальное устройство может передавать сетевому устройству третью информацию индикации, чтобы сетевое устройство могло узнавать о способности терминального устройства поддерживать предоставление информации о соответствии между частотой восходящего передаваемого сигнала и частотой нисходящего принимаемого сигнала в информации о помехах, что не ограничивается настоящим изобретением.

[0292] Как вариант, третья информация индикации может указывать на способность поддерживать предоставление информации о соответствии между комбинацией частот восходящих передаваемых сигналов и частотой нисходящего принимаемого сигнала в информации о помехах. Поэтому терминальное устройство может передавать сетевому устройству третью информацию индикации, чтобы сетевое устройство могло узнавать о способности терминального устройства поддерживать предоставление информации о соответствии между комбинацией частот восходящих передаваемых сигналов и частотой нисходящего принимаемого сигнала в информации о помехах, что не ограничивается настоящим изобретением.

[0293] Как вариант, третья информация индикации может указывать на способность поддерживать предоставление информации о чувствительности приемника в информации о помехах. Поэтому терминальное устройство может передавать сетевому устройству третью информацию индикации, чтобы сетевое устройство могло узнавать о способности терминального устройства поддерживать предоставление информации о чувствительности приемника в информации о помехах, что не ограничивается настоящим изобретением.

[0294] Как вариант, третья информация индикации может представлять собой информацию о параметрах чувствительности приемника терминального устройства. Поэтому терминальное устройство может передавать сетевому устройству третью информацию индикации, чтобы сетевое устройство могло узнавать о параметрах чувствительности приемника терминального устройства, что не ограничивается настоящим изобретением.

[0295] Как вариант, информация о параметрах чувствительности приемника терминального может представлять собой уровень эталонной чувствительности приемника по мощности. Например, это может быть минимальная средняя мощность сигнала, принимаемого приемником терминального устройства, что не ограничивается настоящим изобретением.

[0296] Как вариант, информация о параметрах чувствительности приемника терминального может также представлять собой максимальное значение ухудшения чувствительности. Например, максимальное значение ухудшения чувствительности может составлять 20 дБм, 30 дБм и т.д., что не ограничивается настоящим изобретением.

[0297] Кроме того, информация о чувствительности приемника может быть также информацией о параметрах чувствительности приемника в целом в терминальном устройстве. Как вариант, информация о чувствительности приемника может быть также информацией о параметрах чувствительности приемника в определенном частотном диапазоне. Как вариант, информация о чувствительности приемника может быть также информацией о параметрах чувствительности приемника в определенной комбинации диапазонов частот. Как вариант, информация о чувствительности приемника может быть также информацией о параметрах чувствительности приемника в определенном частотном диапазоне, соответствующем определенной комбинации диапазонов частот, что не ограничивается настоящим изобретением.

[0298] Следует понимать, что информация о параметрах чувствительности приемника терминального устройства может принадлежать к одному из указанных выше типов информации или множеству указанных выше типов информации, что не ограничивается в настоящем изобретении.

[0299] Следует отметить, что описанные выше примеры приводятся лишь в качестве иллюстрации и в вариантах осуществления настоящего изобретения не могут рассматриваться как ограничение на информацию о параметрах чувствительности приемника терминального устройства.

[0300] На шаге 52 принимается вторая информация индикации. Вторая информация индикации используется для указания заданного условия передачи.

[0301] Следует отметить, что конкретные содержание и способ реализации второй информации индикации можно найти в описаниях других вариантов осуществления настоящего изобретения, поэтому здесь они описываться не будут.

[0302] Следует отметить, что конкретные содержание и способ реализации заданных условий передачи можно найти в описаниях других вариантов осуществления настоящего изобретения, поэтому здесь они описываться не будут.

[0303] На шаге 53 при выполнении заданного условия передачи передается первая информация индикации. Первая информация индикации используется для передачи информации терминального устройства о помехах.

[0304] Следует отметить, что конкретные содержание и способ реализации информации терминального устройства о помехах можно найти в описаниях других вариантов осуществления настоящего изобретения, поэтому здесь они описываться не будут.

[0305] Следует отметить, что конкретные содержание и способы реализации шага 52 и шага 53 можно найти в описаниях других вариантов осуществления настоящего изобретения, поэтому здесь они описываться не будут.

[0306] При реализации вариантов осуществления настоящего изобретения терминальное устройство может передавать сетевому устройству третью информацию индикации, чтобы сетевое устройство могло узнавать о способности терминального устройства предоставлять информацию о помехах, а затем терминальное устройство может определять заданные условия передачи на основании полученной второй информации индикации. При выполнении заданных условий передачи первая информация индикации передается сетевому устройству, чтобы сетевое устройство могло получать информацию о помехах в терминальном устройстве и корректировать ресурсы частотно-временной области на основании информации о помехах, тем самым обеспечивая надежный прием нисходящих данных и гарантируя устойчивость связи, чтобы повысить ее качество и эффективность.

[0307] Обратимся к фиг.6. На фиг.6 представлена блок-схема способа контроля помех, предлагаемого в одном из вариантов осуществления настоящего изобретения. Этот способ реализуется сетевым устройством. Как показано на фиг.6, способ может включать в себя, помимо прочего, следующие шаги.

[0308] На шаге 61 принимается первая информация индикации. Первая информация индикации используется для передачи информации терминального устройства о помехах.

[0309] Как правило, если в системе связи частота передачи данных терминальным устройством в восходящем направлении слишком близка к частоте приема данных терминальным устройством в нисходящем направлении, в нисходящем принимаемом сигнале могут возникать гармонические или интермодуляционные помехи, что может препятствовать нормальному приему нисходящих данных терминальным устройством и тем самым ухудшать качество связи.

[0310] В вариантах осуществления настоящего изобретения сетевое устройство может получать первую информацию индикации, передаваемую терминальным устройством, и узнавать о помехах в терминальном устройстве согласно указаниям первой информации индикации, чтобы иметь возможность корректировать ресурсы частотно-временной области на основании информации о помехах, тем самым обеспечивая надежный прием нисходящих данных и гарантируя устойчивость связи, чтобы повысить ее качество и эффективность.

[0311] Как вариант, информация о помехах в терминальном устройстве может представлять собой информацию о частоте восходящего передаваемого сигнала.

[0312] Как вариант, информация о помехах в терминальном устройстве может представлять собой информацию о комбинации частот восходящего передаваемого сигнала.

[0313] Как вариант, информация о помехах в терминальном устройстве может представлять собой информацию о комбинации частоты восходящего передаваемого сигнала и частоты нисходящего принимаемого сигнала.

[0314] Как вариант, информация о помехах в терминальном устройстве может представлять собой информацию о частоте нисходящего принимаемого сигнала.

[0315] Как вариант, информация о помехах в терминальном устройстве может представлять собой информацию о соответствии между частотой восходящего передаваемого сигнала и частотой нисходящего принимаемого сигнала.

[0316] Как вариант, информация о помехах в терминальном устройстве может представлять собой информацию о соответствии между комбинацией частот восходящих передаваемых сигналов и частотой нисходящего принимаемого сигнала.

[0317] Как вариант, информация о помехах в терминальном устройстве может представлять собой информацию о чувствительности приемника.

[0318] Как вариант, информация о помехах в терминальном устройстве может представлять собой указание радиотехнических данных стороны, создающей помехи, и указание радиотехнических данных стороны, подвергающейся помехам.

[0319] Следует понимать, что первая информация индикации может указывать на один из упомянутых выше видов информации о помехах или может также указывать на множество упомянутых выше видов информации о помехах, что не ограничивается настоящим изобретением.

[0320] Следует отметить, что конкретные содержание и способ реализации информации терминального устройства о помехах можно найти в описаниях других вариантов осуществления настоящего изобретения, поэтому здесь они описываться не будут.

[0321] При реализации вариантов осуществления настоящего изобретения сетевое устройство может получать первую информацию индикации, передаваемую терминальным устройством, и узнавать о помехах в терминальном устройстве согласно указаниям первой информации индикации, чтобы затем иметь возможность корректировать ресурсы частотно-временной области на основании информации о помехах, тем самым обеспечивая надежный прием нисходящих данных и гарантируя устойчивость связи, чтобы повысить ее качество и эффективность.

[0322] На фиг.7 представлена блок-схема способа контроля помех, предлагаемого в одном из вариантов осуществления настоящего изобретения. Этот способ реализуется сетевым устройством. Как показано на фиг.7, способ может включать в себя, помимо прочего, следующие шаги.

[0323] На шаге 71 вторая информация индикации передается терминальному устройству. Вторая информация индикации используется для указания заданного условия передачи, соответствующего первой информации индикации.

[0324] Как вариант, заданное условие передачи может быть указанием второй информации индикации о том, что разрешено передавать первую информацию индикации.

[0325] Как вариант, заданное условие передачи может также представлять собой значение чувствительности приемника, которое меньше третьего порогового значения или равное ему.

[0326] Как вариант, заданное условие передачи может также представлять собой значение ухудшения чувствительности приемника, которое больше второго порогового значения или равно ему.

[0327] Как вариант, заданное условие передачи может также представлять собой первый результат измерений, который меньше третьего порогового значения или равен ему.

[0328] Как вариант, заданное условие передачи может также представлять собой второй результат измерений, который больше четвертого порогового значения или равен ему.

[0329] Следует понимать, что заданное условие передачи может быть одним из перечисленных выше или может быть множеством перечисленных выше условий, что не ограничивается настоящим изобретением.

[0330] Следует отметить, что конкретные содержание и способ реализации заданных условий передачи можно найти в описаниях других вариантов осуществления настоящего изобретения, поэтому здесь они описываться не будут.

[0331] Как вариант, вторая информация индикации может включать в себя информацию о том, разрешено ли терминальному устройству предоставлять информацию о помехах.

[0332] Как вариант, вторая информация индикации может включать в себя информацию о том, разрешено ли терминальному устройству предоставлять информацию о частоте восходящего передаваемого сигнала, создающей помехи.

[0333] Как вариант, информация о частоте восходящего передаваемого сигнала может включать в себя информацию о частоте восходящего передаваемого сигнала и/или информацию о гармониках частоты восходящего передаваемого сигнала.

[0334] Как вариант, информация о гармониках частоты восходящего передаваемого сигнала может включать в себя по меньшей мере одну из следующих характеристик: кратность гармоники по отношению к основному сигналу и частотный диапазон гармоник.

[0335] Как вариант, вторая информация индикации может включать в себя информацию о том, разрешено ли терминальному устройству предоставлять информацию о комбинации частот восходящих передаваемых сигналов, создающих помехи.

[0336] Как вариант, вторая информация индикации может включать в себя информацию о том, разрешено ли терминальному устройству комбинации частот, создающих помехи.

[0337] Как вариант, вторая информация индикации может включать в себя информацию о том, разрешено ли терминальному устройству предоставлять информацию о частоте нисходящего принимаемого сигнала, подвергающейся помехам.

[0338] Как вариант, вторая информация индикации может включать в себя информацию о том, разрешено ли терминальному устройству предоставлять информацию о соответствии между частотой восходящего передаваемого сигнала и частотой нисходящего принимаемого сигнала в информации о помехах.

[0339] Как вариант, вторая информация индикации может включать в себя информацию о том, разрешено ли терминальному устройству предоставлять информацию о соответствии между комбинацией частот восходящих передаваемых сигналов и частотой нисходящего принимаемого сигнала в информации о помехах.

[0340] Как вариант, вторая информация индикации может включать в себя информацию о том, разрешено ли терминальному устройству предоставлять информацию о чувствительности приемника в информации о помехах.

[0341] Как вариант, вторая информация индикации может включать в себя один из перечисленных выше видов информации или может включать в себя множество перечисленных выше видов информации. Например, вторая информация индикации может включать в себя информацию о том, разрешено ли терминальному устройству предоставлять информацию о комбинации частот, создающих помехи, и разрешено ли терминальному устройству предоставлять информацию о частоте нисходящего принимаемого сигнала, подвергающейся помехам; или вторая информация индикации может также включать в себя информацию о том, разрешено ли терминальному устройству предоставлять информацию о соответствии между частотой восходящего передаваемого сигнала и частотой нисходящего принимаемого сигнала в информации о помехах, разрешено ли терминальному устройству предоставлять информацию о соответствии между комбинацией частот восходящих передаваемых сигналов и частотой нисходящего принимаемого сигнала в информации о помехах и разрешено ли терминальному устройству предоставлять информацию о чувствительности приемника в информации о помехах, что не ограничивается настоящим изобретением.

[0342] На шаге 72 принимается первая информация индикации. Первая информация индикации используется для передачи информации терминального устройства о помехах.

[0343] Как вариант, информация о помехах в терминальном устройстве может включать в себя по меньшей мере одно из следующего: информацию о частоте восходящего передаваемого сигнала; информацию о комбинации частот восходящих передаваемых сигналов; информацию о частоте восходящего передаваемого сигнала и частоте нисходящего принимаемого сигнала; информацию о частоте нисходящего принимаемого сигнала; информацию о соответствии между частотой восходящего передаваемого сигнала и частотой нисходящего принимаемого сигнала; информацию о соответствии между комбинацией частот восходящих передаваемых сигналов и частоты нисходящего принимаемого сигнала; информацию о чувствительности приемника; указание радиотехнических данных стороны, создающей помехи, и указание радиотехнических данных стороны, подверженной помехам.

[0344] Следует отметить, что конкретные содержание и способ реализации информации терминального устройства о помехах можно найти в описаниях других вариантов осуществления настоящего изобретения, поэтому здесь они описываться не будут.

[0345] Как вариант, информация о частоте может включать в себя по меньшей мере одно из следующего: информация о частотной точке; информация о полосе частот; информация о начальной частотной точке; информация о конечной частотной точке; информация о начальном блоке физических ресурсов; информация о конечном блоке физических ресурсов; и информация о части полосы частот.

[0346] Следует отметить, что конкретные содержание и способ реализации информации о частоте можно найти в описаниях других вариантов осуществления настоящего изобретения, поэтому здесь они описываться не будут.

[0347] Как вариант, информация о комбинации частот восходящих передаваемых сигналов может включать в себя множество частот восходящих передаваемых сигналов и/или информацию об интермодуляции между множеством частот восходящих передаваемых сигналов.

[0348] Следует отметить, что конкретные содержание и способ реализации второй информации о комбинации частот восходящих передаваемых сигналов можно найти в описаниях других вариантов осуществления настоящего изобретения, поэтому здесь они описываться не будут.

[0349] Как вариант, информация о сигнале интермодуляции между множеством частот восходящих передаваемых сигналов может включать в себя по меньшей мере одно из следующего: порядок сигнала интермодуляции; информация о кратности отдельных частот в сигнале интермодуляции; информация об операционных отношениях между отдельными частотами в сигнале интермодуляции.

[0350] Следует отметить, что конкретные содержание и способ реализации информации о сигнале интермодуляции между множеством частот восходящих передаваемых сигналов можно найти в описаниях других вариантов осуществления настоящего изобретения, поэтому здесь они описываться не будут.

[0351] Как вариант, информация о чувствительности приемника может включать в себя по меньшей мере одно из следующего: уровень эталонной чувствительности приемника по мощности, поддерживаемый терминальным устройством; максимальное ухудшение чувствительности приемника, поддерживаемое терминальным устройством; текущее максимальное ухудшение чувствительности приемника в терминальном устройстве; и текущее ухудшение чувствительности приемника в терминальном устройстве.

[0352] Следует отметить, что конкретные содержание и способ реализации информации о чувствительности приемника можно найти в описаниях других вариантов осуществления настоящего изобретения, поэтому здесь они описываться не будут.

[0353] При реализации вариантов осуществления настоящего изобретения сетевое устройство может передавать терминальному устройству вторую информацию индикации, чтобы терминальное устройство могло узнавать о заданном условии передачи, соответствующем первой информации индикации, а затем могло передавать первую информацию индикации, чтобы сетевое устройство могло получать первую информацию индикации и действовать в соответствии с первой информацией индикации. Информация о помехах в терминальном устройстве изучается на основании полученных указаний, а затем, в соответствии с информацией о помехах, ресурсы частотно-временной области корректируются, тем самым обеспечивая надежный прием нисходящих данных и гарантируя устойчивость связи, чтобы повысить ее качество и эффективность.

[0354] Обратимся к фиг.8. На фиг.8 представлена блок-схема способа контроля помех, предлагаемого в одном из вариантов осуществления настоящего изобретения. Этот способ реализуется сетевым устройством. Как показано на фиг.8, способ может включать в себя, помимо прочего, следующие шаги.

[0355] На шаге 81 принимается третья информация индикации. Третья информация индикации используется для указания способности передавать информацию о помехах, которую поддерживает терминальное устройство.

[0356] Как вариант, третья информация индикации может включать в себя информацию о способности поддерживать предоставление информации о частоте восходящего передаваемого сигнала, создающей помехи.

[0357] Как вариант, третья информация индикации может включать в себя способность поддерживать предоставление информации о комбинации частот восходящих передаваемых сигналов, создающих помехи.

[0358] Как вариант, третья информация индикации может включать в себя информацию о способности поддерживать предоставление информации о частоте нисходящего принимаемого сигнала, подвергающейся помехам.

[0359] Как вариант, третья информация индикации может включать в себя информацию о способности поддерживать предоставление информации о соответствии между частотой восходящего передаваемого сигнала и частотой нисходящего принимаемого сигнала в информации о помехах.

[0360] Как вариант, третья информация индикации может включать в себя информацию о способности поддерживать предоставление информации о соответствии между комбинацией частот восходящих передаваемых сигналов и частотой нисходящего принимаемого сигнала в информации о помехах.

[0361] Как вариант, третья информация индикации может включать в себя информацию о способности поддерживать предоставление информации о чувствительности приемника в информации о помехах.

[0362] Как вариант, третья информация индикации может включать в себя информацию о параметрах чувствительности приемника терминального устройства.

[0363] Как вариант, информация о параметрах чувствительности приемника терминального устройства может включать в себя по меньшей мере один из следующих параметров: уровень эталонной чувствительности приемника по мощности и максимальное значение ухудшения чувствительности.

[0364] Следует отметить, что конкретные содержание и способ реализации информации о параметрах чувствительности приемника можно найти в описаниях других вариантов осуществления настоящего изобретения, поэтому здесь они описываться не будут.

[0365] Следует понимать, что третья информация индикации может включать в себя один из вышеперечисленных типов информации или может включать в себя множество вышеперечисленных типов информации, что не ограничивается настоящим изобретением.

[0366] Следует отметить, что конкретные содержание и способ реализации третьей информации индикации можно найти в описаниях других вариантов осуществления настоящего изобретения, поэтому здесь они описываться не будут.

[0367] На шаге 82 вторая информация индикации передается терминальному устройству. Вторая информация индикации используется для указания заданного условия передачи, соответствующего первой информации индикации.

[0368] Следует отметить, что конкретные содержание и способ реализации второй информации индикации и заданных условий передачи можно найти в описаниях других вариантов осуществления настоящего изобретения, поэтому здесь они описываться не будут.

[0369] На шаге 83 принимается первая информация индикации. Первая информация индикации используется для передачи информации терминального устройства о помехах.

[0370] Следует отметить, что конкретные содержание и способы реализации шага 82 и шага 83 можно найти в описаниях других вариантов осуществления настоящего изобретения, поэтому здесь они описываться не будут.

[0371] При реализации вариантов осуществления настоящего изобретения сетевое устройство может узнавать о способности предоставления информации о помехах, поддерживаемой терминальным устройством, на основании полученной третьей информации индикации, а затем может передавать терминальному устройству вторую информацию индикации, чтобы терминальное устройство могло узнавать о первой информации индикации, соответствующей заданным условиям передачи, информация о помехах в терминальном устройстве могла быть получена на основании полученной первой информации индикации, а затем могли быть скорректированы ресурсы частотно-временной области в соответствии с информацией о помехах, обеспечивая тем самым надежный прием нисходящих данных и гарантируя устойчивость связи, чтобы повысить ее качество и эффективность.

[0372] Обратимся к фиг.9. На фиг.9 представлена блок-схема способа контроля помех, предлагаемого в одном из вариантов осуществления настоящего изобретения. Этот способ реализуется сетевым устройством. Как показано на фиг.9, способ может включать в себя, помимо прочего, следующие шаги.

[0373] На шаге 91 принимается первая информация индикации. Первая информация индикации используется для передачи информации терминального устройства о помехах.

[0374] Следует отметить, что конкретные содержание и способ реализации информации терминального устройства о помехах можно найти в описаниях других вариантов осуществления настоящего изобретения, поэтому здесь они описываться не будут.

[0375] Следует отметить, что конкретные содержание и способ реализации шага 91 можно найти в описаниях других вариантов осуществления настоящего изобретения, поэтому здесь они описываться не будут.

[0376] На шаге 92 согласно первой информации индикации выполняется обновление информации о частоте и/или информации об агрегировании восходящих несущих, соответствующей терминальному устройству.

[0377] Как вариант, сетевое устройство может разносить по времени передачу восходящего передаваемого сигнала с частотой, указываемой первой информацией индикации, и прием нисходящего принимаемого сигнала.

[0378] Например, если время передачи восходящего передаваемого сигнала с частотой, указываемой первой информацией индикации, равно t1, то время приема нисходящего принимаемого сигнала может быть определено как любое время, отличное от t1, например, t2, t3 и т.д., что не ограничивается настоящим изобретением.

[0379] Как вариант, сетевое устройство может также отказаться от использования частоты восходящего передаваемого сигнала, указываемой первой информацией индикации, или одной или большего количества частот восходящих передаваемых сигналов в комбинации частот восходящих передаваемых сигналов.

[0380] Например, если частота восходящего передаваемого сигнала, указываемая первой информацией индикации, равна F1, сетевое устройство может дать терминальному устройству указание использовать для передачи восходящего сигнала другие частотные ресурсы, отличные от частоты F1, чтобы отказаться от использования частоты восходящего передаваемого сигнала F1, что не ограничивается настоящим изобретением.

[0381] Как вариант, если частоты восходящих передаваемых сигналов в комбинации частот восходящих передаваемых сигналов, указываемых первой информацией индикации, являются частотами F1, F2 и F3, сетевое устройство может дать указание терминальному устройству использовать другие частотные ресурсы, отличные от частоты F1, для передачи восходящих сигналов, чтобы отказаться от использования частоты восходящего передаваемого сигнала F1; или терминальному устройству также может быть дано указание использовать для передачи восходящих сигналов другие частотные ресурсы, отличные от частот F1 и F2, чтобы отказаться от использования частот восходящего передаваемого сигнала F1 и F2, что не ограничивается настоящим изобретением.

[0382] Как вариант, по времени может быть также разнесена передача восходящих передаваемых сигналов всех или части частот в комбинации частот восходящих передаваемых сигналов, указываемой первой информацией индикации.

[0383] Например, если частоты восходящих передаваемых сигналов в информации о комбинации частот восходящих передаваемых сигналов, указываемой первой информацией индикации, являются частотами F1 и F2, сетевое устройство может разнести во времени передачу восходящего передаваемого сигнала частоты F1 и передачу восходящего передаваемого сигнала частоты F2, тем самым избегая соответствующих интермодуляционных помех.

[0384] Как вариант, частотами восходящих передаваемых сигналов в комбинации частот восходящих передаваемых сигналов, указываемой первой информацией индикации, являются частоты F1, F2 и F3, и сетевое устройство может разнести во времени передачу сигналов с частотами F1, F2 и F3; или разнести во времени передачу сигнала с частотой F1 и передачу сигналов с частотами F2 и F3; или разнести во времени передачу сигнала с частотой F2 и передачу сигналов с частотами F1 и F3; или разнести во времени передачу сигнала с частотой F3 и передачу сигналов с частотами F1 и F2, что не ограничивается настоящим изобретением.

[0385] Как вариант, сетевое устройство может также отказаться от использования частоты нисходящего принимаемого сигнала, указываемой в первой информации индикации.

[0386] Например, если первая информация индикации указывает, что частота нисходящего принимаемого сигнала, подверженного помехам, равна F1, сетевое устройство может отказаться от использования частоты нисходящего принимаемого сигнала F1, указываемой первой информацией индикации. Например, вместо частоты F1 для передачи данных в нисходящем принимаемом сигнале используется другая частота, значительно отстоящая от частоты F1, что не ограничивается настоящим изобретением.

[0387] Как вариант, сетевое устройство может также дать терминальному устройству указание снизить мощность передачи в восходящем направлении.

[0388] Следует понимать, что чем больше мощность передачи в восходящем направлении, тем больше уровень помех для приема в нисходящем направлении. Поэтому помехи в терминальном устройстве можно уменьшить, если дать терминальному устройству указание снизить мощность передачи в восходящем направлении.

[0389] Следует понимать, что сетевое устройство может корректировать ресурсы частотно-временной области в соответствии с информацией о помехах посредством одного из указанных выше способов или может также корректировать ресурсы частотно-временной области в соответствии с информацией о помехах посредством множества указанных выше способов, что не ограничивается настоящим изобретением.

[0390] Следует отметить, что описанные выше примеры приводятся лишь в качестве иллюстрации и в вариантах осуществления настоящего изобретения не могут рассматриваться как ограничение способа, которым сетевое устройство обновляет информацию о частоте и/или информацию об агрегировании восходящих несущих, соответствующую терминальному устройству.

[0391] При реализации вариантов осуществления настоящего изобретения сетевое устройство может сначала узнавать информацию о помехах в терминальном устройстве согласно полученной первой информации индикации и обновлять информацию о частоте и/или информацию об агрегировании восходящих несущих, соответствующую терминальному устройству, согласно первой информации индикации, обеспечивая тем самым надежный прием нисходящих данных и гарантируя устойчивость связи, чтобы повысить ее качество и эффективность.

[0392] Предлагаемые в описанных выше вариантах осуществления настоящего изобретения способы представлены с точки зрения сетевого устройства и терминального устройства. Для реализации каждой из функций в способах, предлагаемых в приведенных выше вариантах осуществления настоящего изобретения, сетевое устройство и терминальное устройство могут включать себя аппаратные структуры и программные модули и реализовывать каждую из указанных функций в виде аппаратных структур, программных модулей или в виде комбинации аппаратных структур и программных модулей. Определенная функция из приведенных выше функций может быть реализована в виде аппаратной структуры, программного модуля или комбинации аппаратной структуры и программного модуля.

[0393] На фиг.10 представлена структурная схема устройства связи 100, предлагаемого в одном из вариантов осуществления настоящего изобретения. Устройство связи 100, изображенное на фиг.10, может включать в себя приемопередающий модуль 1001.

[0394] Приемопередающий модуль 1001 может включать в себя передающий модуль и/или приемный модуль. Передающий модуль сконфигурирован так, чтобы реализовать функцию передачи, а приемный модуль сконфигурирован так, чтобы реализовать функцию приема. Приемопередающий модуль 1001 может реализовывать функцию передачи и/или функцию приема.

[0395] Следует понимать, что устройство связи 100 может быть терминальным устройством, устройством в составе терминального устройства или устройством, которое может использоваться в комбинации с терминальным устройством.

[0396] Устройство связи 100 конфигурируется на стороне терминального устройства. Устройство включает в себя:

[0397] обрабатывающий модуль 1001, сконфигурированный так, чтобы получать первую информацию индикации. Первая информация индикации используется для передачи информации терминального устройства о помехах.

[0398] Как вариант, приемопередающий модуль 1001 сконфигурирован, в частности, так, чтобы:

[0399] передавать первую информацию индикации при выполнении заданного условия передачи.

[0400] Как вариант, приемопередающий модуль 1001 дополнительно сконфигурирован так, чтобы:

[0401] получать вторую информацию индикации, которая используется для указания заданного условия передачи; или

[0402] определять заданное условие передачи согласно протоколу.

[0403] Как вариант, заданное условие передачи включает в себя по меньшей мере одно из следующих условий:

[0404] вторая информация индикации указывает на разрешение передавать первую информацию индикации;

[0405] чувствительность приемника меньше первого порогового значения или равна ему;

[0406] величина ухудшения чувствительности приемника больше второго порогового значения или равна ему;

[0407] первый результат измерений меньше третьего порогового значения или равен ему; и

[0408] второй результат измерений больше четвертого порогового значения или равен ему.

[0409] Как вариант, вторая информация индикации включает в себя по меньшей мере одно из следующего:

[0410] разрешено ли терминальному устройству предоставлять информацию о частоте в информации о помехах;

[0411] разрешено ли терминальному устройству предоставлять информацию о частоте восходящего передаваемого сигнала, в информации о помехах;

[0412] разрешено ли терминальному устройству предоставлять информацию о комбинации частот восходящих передаваемых сигналов в информации о помехах;

[0413] разрешено ли терминальному устройству предоставлять информацию о комбинации частот в информации о помехах;

[0414] разрешено ли терминальному устройству предоставлять информацию о частоте нисходящего принимаемого сигнала в информации о помехах;

[0415] разрешено ли терминальному устройству предоставлять информацию о соответствии между частотой восходящего передаваемого сигнала и частотой нисходящего приемного сигнала в информации о помехах;

[0416] разрешено ли терминальному устройству предоставлять информацию о соответствии между комбинацией частот восходящих передаваемых сигналов и частотой нисходящего принимаемого сигнала в информации о помехах; и

[0417] разрешено ли терминальному устройству предоставлять информацию о чувствительности приемника в информации о помехах.

[0418] Как вариант, приемопередающий модуль 1001 дополнительно сконфигурирован так, чтобы:

[0419] передавать третью информацию индикации. Третья информация индикации используется для указания способности передавать информацию о помехах, которую поддерживает терминальное устройство.

[0420] Как вариант, третья информация индикации включает в себя по меньшей мере одно из следующего:

[0421] способность поддерживать предоставление информации о частоте восходящего передаваемого сигнала в информации о помехах;

[0422] способность поддерживать предоставление информации о комбинации частот восходящих передаваемых сигналов в информации о помехах;

[0423] способность поддерживать предоставление информации о частоте нисходящего принимаемого сигнала в информации о помехах;

[0424] способность поддерживать предоставление информации о соответствии между частотой восходящего передаваемого сигнала и частотой нисходящего принимаемого сигнала в информации о помехах;

[0425] способность поддерживать предоставление информации о соответствии между комбинацией частот восходящих передаваемых сигналов и частотой нисходящего принимаемого сигнала в информации о помехах;

[0426] способность поддерживать предоставление информации о чувствительности приемника в информации о помехах; и

[0427] информация о параметрах чувствительности приемника терминального устройства.

[0428] Как вариант, информация о параметрах чувствительности приемника терминального устройства включает в себя по меньшей мере одно из следующего:

[0429] уровень эталонной чувствительности приемника по мощности; и

[0430] максимальное значение ухудшения чувствительности.

[0431] Как вариант, информация о помехах включает в себя по меньшей мере одно из следующего:

[0432] информация о частоте восходящего передаваемого сигнала;

[0433] информация о комбинации частот восходящих передаваемых сигналов;

[0434] информация о комбинации частоты восходящего передаваемого сигнала и частоты нисходящего принимаемого сигнала;

[0435] информация о частоте нисходящего принимаемого сигнала;

[0436] информация о соответствии между частотой восходящего передаваемого сигнала и частотой нисходящего принимаемого сигнала;

[0437] информация о соответствии между комбинацией частот восходящих передаваемых сигналов и частотой нисходящего принимаемого сигнала;

[0438] информация о чувствительности приемника; и

[0439] радиотехнические данные стороны, создающей помехи, и радиотехнические данные стороны, подвергающейся помехам.

[0440] Как вариант, информация о частоте включает в себя по меньшей мере одно из следующего:

[0441] информация о частотной точке;

[0442] информация о полосе частот;

[0443] информация о начальной частотной точке;

[0444] информация о конечной частотной точке;

[0445] начальный блок физических ресурсов;

[0446] конечный блок физических ресурсов; и

[0447] информация о части полосы частот.

[0448] Как вариант, информация о частоте восходящего передаваемого сигнала включает в себя частоту восходящего передаваемого сигнала и/или информацию о гармониках частоты восходящего передаваемого сигнала.

[0449] Как вариант, информация о гармониках частоты восходящего передаваемого сигнала включает в себя по меньшей мере одно из следующего:

[0450] кратность частоты гармоники частоте основного сигнала; и

[0451] частотный диапазон гармоник.

[0452] Как вариант, информация о комбинации частот восходящих передаваемых сигналов включает в себя множество частот восходящих передаваемых сигналов и/или информацию об интермодуляции между множеством частот восходящих передаваемых сигналов.

[0453] Как вариант, информация об интермодуляции между множеством частот восходящих передаваемых сигналов включает в себя по меньшей мере одно из следующего:

[0454] порядок сигнала интермодуляции;

[0455] информация о кратности отдельных частот в сигнале интермодуляции; и

[0456] информация об операционных отношениях между отдельными частотами в сигнале интермодуляции.

[0457] Как вариант, информация о чувствительности приемника включает в себя по меньшей мере одно из следующего:

[0458] уровень эталонной чувствительности приемника по мощности, поддерживаемый терминальным устройством;

[0459] текущая чувствительность приемника в терминальном устройстве;

[0460] максимальное ухудшение чувствительности приемника, поддерживаемое терминальным устройством;

[0461] текущее максимальное ухудшение чувствительности приемника в терминальном устройстве; и

[0462] текущее ухудшение чувствительности приемника в терминальном устройстве.

[0463] В устройстве связи, предлагаемом в настоящем изобретении, терминальное устройство может передавать сетевому устройству первую информацию индикации, чтобы сетевое устройство могло получать информацию о помехах в терминальном устройстве и корректировать ресурсы частотно-временной области на основании информации о помехах, тем самым обеспечивая надежный прием нисходящих данных и гарантируя устойчивость связи, чтобы повысить ее качество и эффективность.

[0464] Следует понимать, что устройство связи 100 может быть сетевым устройством, устройством в составе сетевого устройства или устройством, которое может использоваться в комбинации с сетевым устройством.

[0465] Устройство связи 100 конфигурируется на стороне сетевого устройства. Устройство включает в себя:

[0466] приемопередающий модуль 1001, сконфигурированный так, чтобы получать первую информацию индикации. Первая информация индикации используется для передачи информации терминального устройства о помехах.

[0467] Как вариант, приемопередающий модуль 1001 дополнительно сконфигурирован так, чтобы:

[0468] передавать вторую информацию индикации терминальному устройству. Вторая информация индикации используется для указания заданного условия передачи, соответствующего первой информации индикации.

[0469] Как вариант, заданное условие передачи включает в себя по меньшей мере одно из следующих условий:

[0470] вторая информация индикации указывает на разрешение передавать первую информацию индикации;

[0471] чувствительность приемника меньше первого порогового значения или равна ему;

[0472] величина ухудшения чувствительности приемника больше второго порогового значения или равна ему;

[0473] первый результат измерений меньше третьего порогового значения или равен ему; и

[0474] второй результат измерений больше четвертого порогового значения или равен ему.

[0475] Как вариант, вторая информация индикации включает в себя по меньшей мере одно из следующего:

[0476] разрешено ли терминальному устройству предоставлять информацию о частоте в информации о помехах;

[0477] разрешено ли терминальному устройству предоставлять информацию о частоте восходящего передаваемого сигнала, в информации о помехах;

[0478] разрешено ли терминальному устройству предоставлять информацию о комбинации частот восходящих передаваемых сигналов в информации о помехах;

[0479] разрешено ли терминальному устройству предоставлять информацию о комбинации частот, создающих помехи;

[0480] разрешено ли терминальному устройству предоставлять информацию о частоте нисходящего принимаемого сигнала в информации о помехах;

[0481] разрешено ли терминальному устройству предоставлять информацию о соответствии между частотой восходящего передаваемого сигнала и частотой нисходящего приемного сигнала в информации о помехах;

[0482] разрешено ли терминальному устройству предоставлять информацию о соответствии между комбинацией частот восходящих передаваемых сигналов и частотой нисходящего принимаемого сигнала в информации о помехах; и

[0483] разрешено ли терминальному устройству предоставлять информацию о чувствительности приемника в информации о помехах.

[0484] Как вариант, приемопередающий модуль 1001 дополнительно сконфигурирован так, чтобы:

[0485] получать третью информацию индикации. Третья информация индикации используется для указания способности передавать информацию о помехах, которую поддерживает терминальное устройство.

[0486] Как вариант, третья информация индикации включает в себя по меньшей мере одно из следующего:

[0487] способность поддерживать предоставление информации о частоте восходящего передаваемого сигнала в информации о помехах;

[0488] способность поддерживать предоставление информации о комбинации частот восходящих передаваемых сигналов в информации о помехах;

[0489] способность поддерживать предоставление информации о частоте нисходящего принимаемого сигнала в информации о помехах;

[0490] способность поддерживать предоставление информации о соответствии между частотой восходящего передаваемого сигнала и частотой нисходящего принимаемого сигнала в информации о помехах;

[0491] способность поддерживать предоставление информации о соответствии между комбинацией частот восходящих передаваемых сигналов и частотой нисходящего принимаемого сигнала в информации о помехах;

[0492] способность поддерживать предоставление информации о чувствительности приемника в информации о помехах; и

[0493] информация о параметрах чувствительности приемника терминального устройства.

[0494] Как вариант, информация о параметрах чувствительности приемника терминального устройства включает в себя по меньшей мере одно из следующего:

[0495] уровень эталонной чувствительности приемника по мощности; и

[0496] максимальное значение ухудшения чувствительности.

[0497] Как вариант, информация о помехах включает в себя по меньшей мере одно из следующего:

[0498] информация о частоте восходящего передаваемого сигнала;

[0499] информация о комбинации частот восходящих передаваемых сигналов;

[0500] информация о комбинации частоты восходящего передаваемого сигнала и частоты нисходящего принимаемого сигнала;

[0501] информация о частоте нисходящего принимаемого сигнала;

[0502] информация о соответствии между частотой восходящего передаваемого сигнала и частотой нисходящего принимаемого сигнала;

[0503] информация о соответствии между комбинацией частот восходящих передаваемых сигналов и частотой нисходящего принимаемого сигнала;

[0504] информация о чувствительности приемника; и

[0505] радиотехнические данные стороны, создающей помехи, и радиотехнические данные стороны, подвергающейся помехам.

[0506] Как вариант, информация о частоте включает в себя по меньшей мере одно из следующего:

[0507] информация о частотной точке;

[0508] информация о полосе частот;

[0509] информация о начальной частотной точке;

[0510] информация о конечной частотной точке;

[0511] начальный блок физических ресурсов;

[0512] конечный блок физических ресурсов; и

[0513] информация о части полосы частот.

[0514] Как вариант, информация о частоте восходящего передаваемого сигнала включает в себя частоту восходящего передаваемого сигнала и/или информацию о гармониках частоты восходящего передаваемого сигнала.

[0515] Как вариант, информация о гармониках частоты восходящего передаваемого сигнала включает в себя по меньшей мере одно из следующего:

[0516] кратность частоты гармоники частоте основного сигнала; и

[0517] частотный диапазон гармоник.

[0518] Как вариант, информация о комбинации частот восходящих передаваемых сигналов включает в себя множество частот восходящих передаваемых сигналов и/или информацию об интермодуляции между множеством частот восходящих передаваемых сигналов.

[0519] Как вариант, информация об интермодуляции между множеством частот восходящих передаваемых сигналов включает в себя по меньшей мере одно из следующего:

[0520] порядок сигнала интермодуляции;

[0521] информация о кратности отдельных частот в сигнале интермодуляции; и

[0522] информация об операционных отношениях между отдельными частотами в сигнале интермодуляции.

[0523] Как вариант, информация о чувствительности приемника включает в себя по меньшей мере одно из следующего:

[0524] уровень эталонной чувствительности приемника по мощности, поддерживаемый терминальным устройством;

[0525] максимальное ухудшение чувствительности приемника, поддерживаемое терминальным устройством;

[0526] текущее максимальное ухудшение чувствительности приемника в терминальном устройстве; и

[0527] текущее ухудшение чувствительности приемника в терминальном устройстве.

[0528] Как вариант, указанное выше устройство 100 может дополнительно включать в себя:

[0529] обрабатывающий модуль, сконфигурированный так, чтобы обновлять информацию о частоте и/или информацию об агрегировании восходящих несущих, соответствующую терминальному устройству, согласно первой информации индикации.

[0530] Как вариант, обрабатывающий модуль может быть сконфигурирован, в частности, так, чтобы:

[0531] разносить во времени передачу восходящего передаваемого сигнала с частотой, указываемой первой информацией индикации, и прием нисходящего принимаемого сигнала;

[0532] отказаться от использования частоты передачи восходящего сигнала, указываемой первой информацией индикации, или одну или большее количество частот передачи восходящего сигнала в комбинации частот восходящих передаваемых сигналов;

[0533] разносить во времени передачу восходящих передаваемых сигналов всех или части частот в комбинации частот восходящих передаваемых сигналов, указываемой первой информацией индикации;

[0534] отказаться от использования частоты нисходящего принимаемого сигнала, указываемой первой информацией индикации; и,

[0535] указывать терминальному устройству на необходимость снизить мощность передачи в восходящем направлении.

[0536] В устройстве связи, предлагаемом в настоящем изобретении, сетевое устройство может получать первую информацию индикации, передаваемую терминальным устройством, и узнавать о помехах в терминальном устройстве согласно указаниям первой информации индикации, чтобы затем иметь возможность корректировать ресурсы частотно-временной области на основании информации о помехах, тем самым обеспечивая надежный прием нисходящих данных и гарантируя устойчивость связи, чтобы повысить ее качество и эффективность.

[0537] На фиг.11 представлена структурная схема устройства связи 110, предлагаемого в одном из вариантов осуществления настоящего изобретения. Устройство связи 110 может представлять собой сетевое устройство, терминальное устройство, микросхему, систему на основе микросхемы или процессор, которые поддерживают сетевое устройство с целью реализации описанных выше способов, либо микросхему, систему на основе микросхемы или процессор, которые поддерживают терминальное устройство с целью реализации описанных выше способов. Устройство может быть сконфигурировано так, чтобы реализовывать способ, описанный в приведенном выше варианте осуществления способа. Более подробную информацию можно найти в описании приведенного выше варианта осуществления способа.

[0538] Устройство связи 110 может содержать один или несколько процессоров 1101. Процессор 1101 может быть процессором общего назначения, специализированным процессором или другим аналогичным устройством. Например, это может быть процессор основной полосы частот или центральный процессор. Процессор основной полосы частот может быть сконфигурирован так, чтобы обрабатывать коммуникационные протоколы и коммуникационные данные. Центральный процессор может быть сконфигурирован так, чтобы управлять устройствами связи (такими как базовые станции, микросхемы основной полосы частот, терминальное устройство, микросхемы терминального устройства, модули DU или CU и др.) с целью исполнения компьютерной программы и обработки данных для компьютерных программ.

[0539] Как вариант, устройство связи 110 может также включать в себя один или большее количество модулей памяти 1102, в которых может храниться компьютерная программа 1104. Процессор 1101 исполняет компьютерную программу 1104 таким образом, что устройство связи 110 реализует шаги, описанные в приведенных выше вариантах осуществления способа. Как вариант, в памяти 1102 могут также храниться данные. Устройство связи 110 и память 1102 могут быть выполнены отдельно или объединены вместе.

[0540] Как вариант, устройство связи 110 может также включать в себя приемопередатчик 1105 и антенну 1106. Приемопередатчик 1105 может называться приемопередающим модулем, приемопередатчиком, схемой приемопередатчика или другим аналогичным образом и конфигурироваться так, чтобы реализовывать функции приемопередатчика. Приемопередатчик 1105 может включать в себя приемник и передатчик. Приемник может называться приемником, схемой приема и т.д., сконфигурированным так, чтобы реализовывать функцию приема; передатчик может называться передатчиком, схемой передачи и т.д., сконфигурированным так, чтобы реализовывать функцию передачи.

[0541] Как вариант, устройство связи 110 может включать в себя один или большее число схем интерфейсов 1107. Схема интерфейса 1107 сконфигурирована так, чтобы принимать кодовые инструкции и передавать их процессору 1101. Процессор 1101 исполняет кодовые инструкции 1004 так, чтобы побудить устройство связи 110 реализовать способ, описанный в приведенных выше вариантах осуществления способа.

[0542] Устройство связи 110 представляет собой терминальное устройство. Приемопередатчик 1105 сконфигурирован так, чтобы выполнять шаг 21 на фиг.2, шаг 31 на фиг.3, шаг 41 на фиг.4, шаг 42 на фиг.4, шаг 51 на фиг.5, шаг 52 на фиг.5 или шаг 53 на фиг.5.

[0543] Устройство связи 110 представляет собой сетевое устройство. Приемопередатчик 1105 сконфигурирован так, чтобы выполнять шаг 61 на фиг.6, шаг 71 на фиг.7, шаг 72 на фиг.7, шаг 81 на фиг.8, шаг 82 на фиг.8, шаг 83 на фиг.9 или шаг 91 на фиг.9. Процессор 1301 сконфигурирована так, чтобы выполнять шаг 92 на фиг.9.

[0544] В одном из вариантов реализации процессор 1101 может включать в себя приемопередатчик для выполнения функций приема и передачи. Например, приемопередатчик может представлять собой схему приемопередатчика, интерфейс или схему интерфейса. Схема приемопередатчика, интерфейсы или схемы интерфейса, сконфигурированные для реализации функций приема и передачи, могут быть автономными или интегрированными. Указанные выше схема приемопередатчика, интерфейс или схема интерфейса могут быть сконфигурированы так, чтобы читать и записывать код/данные, либо указанные выше схема приемопередатчика, интерфейс или схема интерфейса могут использоваться для передачи или пересылки сигнала.

[0545] В одном из вариантов реализации процессор 1101 может хранить компьютерную программу 1103, а компьютерная программа 1103 выполняется на процессоре 1101, чтобы устройство связи 110 могло реализовать способ, описанный в приведенных выше вариантах осуществления способа. Компьютерная программа 1103 может быть встроена в процессор 1101, при этом процессор 1101 может быть выполнен аппаратно.

[0546] В одном из вариантов реализации устройство связи может включать в себя схему, которая реализует функции передачи, приема или связи в описанных выше вариантах осуществления способа. Процессор и приемопередатчик, описанные в данном изобретении, могут быть реализованы в виде интегральной схемы (IC, bitegarted Ciruit), аналоговой интегральной схемы, радиочастотной интегральной схемы (RFIC, Radio Frequency IC), аналого-цифровой интегральной схемы, специализированной интегральной схемы (ASIC, Application Specific IC), печатной платы (РСВ, Printed Circuit Board), электронного оборудования или другого аналогичного устройства. Процессор и приемопередатчик также могут быть изготовлены на основе различных технологий производства ИС, например комплементарных структур металл-оксид-полупроводник (КМОП), структур металл-оксид-полупроводник N-типа (n-МОП), структур металл-оксид-полупроводник Р-типа (р-МОП), биполярных транзисторов (BJT, Bipolar Junction Transistor), комбинированных биполярных и КМОП структур (BiCMOS), кремний-германия (SiGe), арсенида галлия (GaAs) и других.

[0547] Устройство связи, описанное в приведенных выше вариантах осуществления, может быть сетевым устройством или терминальным устройством, но область применения устройства связи, описанного в настоящем изобретении, не ограничивается указанными вариантами, и структура устройства связи не ограничивается фиг.11. Устройство связи может быть как автономным устройством, так и частью более крупного устройства. Например, устройство связи может быть:

[0548] (1) отдельной интегральной схемой (ИС), микросхемой, системой на основе микросхемы или подсистемой на основе микросхемы;

[0549] (2) совокупностью одной или большего количества ИС, причем совокупность ИС может также включать в себя компоненты памяти для хранения данных и компьютерных программ;

[0550] (3) специализированной интегральной схемой, например модемом;

[0551] (4) модулем, который может быть встроен в другие устройства;

[0552] (5) приемником, терминальным устройством, интеллектуальным терминальным устройством, сотовыми телефонами, беспроводным оборудованием, портативными устройствами, мобильными устройствами, оборудованием, устанавливаемым на транспортные средства, сетевым устройством, облачным оборудованием, оборудованием искусственного интеллекта и другим подобным оборудованием;

[0553] (6) прочими аналогичными устройствами.

[0554] Если устройство связи представляет собой микросхему или систему на основе микросхемы, то в качестве примера можно привести схему микросхемы на фиг.12. Микросхема на фиг.12 включает в себя процессор 1201 и интерфейс 1202. Процессор 1201 может быть один или их может быть больше, а интерфейсов 1202 может быть несколько.

[0555] Если микросхема сконфигурирована так, чтобы реализовывать функции терминального устройства согласно вариантам осуществления настоящего изобретения, то:

[0556] интерфейс 1202 сконфигурирован так, чтобы выполнять шаг 21 на фиг.2, шаг 31 на фиг.3, шаг 41 на фиг.4, шаг 42 на фиг.4, шаг 51 на фиг.5, шаг 52 на фиг.5 или шаг 53 на фиг.5. Если микросхема используется для реализации функций сетевого устройства согласно вариантам осуществления настоящего изобретения.

[0557] Интерфейс 1202 сконфигурирован так, чтобы выполнять шаг 61 на фиг.6, шаг 71 на фиг.7, шаг 72 на фиг.7, шаг 81 на фиг.8, шаг 82 на фиг.8, шаг 83 на фиг.8 или шаг 91 на фиг.9.

[0558] Как вариант, микросхема дополнительно включает в себя память 1203, которая сконфигурирована так, чтобы хранить необходимые компьютерные программы и данные.

[0559] Специалистам в данной области техники должно быть также понятно, что различные логические блоки и шаги, приведенные в вариантах осуществления настоящего изобретения для примера, могут быть реализованы с помощью электронного оборудования, компьютерного программного обеспечения или их сочетания. Аппаратная или программная реализация таких функций зависит от конкретных применений и общих требований к построению системы. Специалисты в данной области техники могут использовать различные варианты реализации описанных функций для каждого конкретного применения, однако такая реализация не должна рассматриваться как выход за пределы области защиты вариантов осуществления настоящего изобретения.

[0560] В вариантах осуществления настоящего изобретения также предлагается система контроля помех. Система включает в себя устройство связи в качестве терминального устройства и устройство связи в качестве сетевого устройства в вариантах осуществления на фиг.10, либо система включает в себя устройство связи в качестве терминального устройства в вариантах осуществления на фиг.11 и устройство связи в качестве сетевого устройства.

[0561] В настоящем изобретении также предлагается машиночитаемый носитель информации, на котором хранятся инструкции. При исполнении инструкций компьютером реализуются функции согласно любому из описанных выше вариантов осуществления способа.

[0562] В настоящем изобретении также предлагается компьютерный программный продукт, при исполнении которого компьютером реализуются функции любого из описанных выше вариантов осуществления способа.

[0563] В вышеупомянутых вариантах осуществления способ может быть полностью или частично реализован с помощью программного обеспечения, аппаратных средств, встроенного микропрограммного обеспечения или любой их комбинации. При реализации в форме программного обеспечения способ может быть полностью или частично реализован в виде компьютерного программного продукта. Компьютерный программный продукт включает в себя одну или несколько компьютерных программ. Когда компьютерные программы загружены в компьютер и исполняются им, алгоритмы или функции, соответствующие вариантам осуществления настоящего изобретения, генерируются полностью или частично. Компьютер может быть компьютером общего назначения, компьютером специального назначения, компьютерной сетью или другим программируемым устройством. Компьютерные программы могут храниться на машиночитаемом носителе или переноситься с одного машиночитаемого носителя на другой, например, компьютерные программы могут пересылаться с веб-сайта, компьютера, сервера или из центра обработки данных по проводным (например, коаксиальный кабель, оптическое волокно, цифровая абонентская линия (DSL, Digital Subscriber Line)) или беспроводным (например, инфракрасная, беспроводная, микроволновая система) средствам связи на другой сайт, другой компьютер, другой сервер или в другой центр обработки данных. Машиночитаемый носитель информации может быть любым доступным носителем, к которому может обращаться компьютер или устройство хранения данных, например сервер, центр обработки данных или другое подобное устройство, которое интегрирует в себе один или несколько доступных носителей. Доступный носитель может быть магнитным (например, дискета, жесткий диск, лента), оптическим (например, цифровой видеодиск высокой плотности (DVD, Digital Video Disc)), полупроводниковым (например, твердотельный диск (SSD, Solid State Disk)) и другим подобным устройством.

[0564] Специалистам в данной области техники должно быть понятно, что «первый», «второй» и другие порядковые числительные, используемые в описании изобретения, служат только для удобства изложения и не ограничивают объем вариантов осуществления настоящего изобретения, а лишь указывают на последовательность.

[0565] Термин «по меньшей мере один» в настоящем изобретении также может толковаться как «один или большее количество», а термин «множество» может означать два, три, четыре или большее количество, что не ограничивается настоящим изобретением. В вариантах осуществления настоящего изобретения технические характеристики различаются терминами «первый», «второй», «третий», «А», «В», «С», «D» и т.д. Технические характеристики, обозначенные терминами «первый», «второй», «третий», «А», «В», «С» и «D», не следуют в каком-либо определенном порядке.

[0566] Отношения соответствия, представленные в каждой таблице настоящего описания, могут быть сконфигурированы или предварительно определены. Значения данных в каждой таблице приведены только в качестве примера и могут быть заменены другими значениями, что не ограничивается настоящим изобретением. При конфигурировании соответствий между информацией и каждым параметром не требуется конфигурировать все соответствия, указанные в каждой таблице. Например, в таблице настоящего описания соответствующие отношения, показанные в отдельных строках, могут оставаться не сконфигурированными. В другом примере приведенные выше таблицы могут быть соответствующим образом скорректированы, в частности, разделены, объединены и изменены другими способами. Для названий параметров, приведенных в заголовках упомянутых выше таблиц, могут использоваться и другие термины, приемлемые для устройства связи, а значения или представления параметров могут быть заменены другими значениями или представлениями, приемлемыми для устройства связи. При реализации указанных выше таблиц могут использоваться и другие структуры данных, например массивы, очереди, контейнеры, стеки, линейные таблицы, указатели, связанные списки, деревья, графы, структуры, классы, неупорядоченные массивы, хеш-таблицы и им подобные.

[0567] Термин «предварительное определение» в настоящем изобретении может обозначать определение, предварительное определение, хранение, предварительное хранение, предварительное согласование, предварительное конфигурирование, закрепление или предварительное прожигание.

[0568] Специалистам в данной области техники должно быть понятно, что блоки и шаги алгоритма в каждом примере, описанном в приведенных здесь вариантах осуществления, могут быть реализованы в виде электронного оборудования или в виде комбинации компьютерного программного обеспечения и электронного оборудования. Будут ли эти функции выполняться с помощью аппаратных средств или программного обеспечения, зависит от конкретного применения и требований к разработке технического решения. Специалисты в данной области техники могут реализовать описанные функции, прибегая к различным способам для каждого конкретного применения, однако подобные реализации не должны рассматриваться как выходящие за пределы объема настоящего изобретения.

[0569] Специалистам в данной области техники должно быть понятно, что для удобства и краткости изложения конкретные технологические процессы, связанные с описанными выше системами, устройствами и блоками, могут быть аналогичны соответствующим процессам в описанных выше вариантах осуществления способа и здесь повторяться не будут.

[0570] Все вышесказанное относится лишь к конкретным вариантам осуществления настоящего изобретения и не ограничивает объем изобретения. Специалистам в данной области техники не составит труда предложить изменения или замены в рамках настоящего описания, которые будут охватываться его объемом. Поэтому объем настоящего изобретения определяется формулой изобретения.

Изобретение относится к области беспроводной связи. Техническим результатом является повышение эффективности и качества связи. Упомянутый технический результат достигается тем, что посредством терминального устройства осуществляют передачу первой информации индикации, причем первая информация индикации используется для передачи информации терминального устройства о помехах. Таким образом, сетевое устройство может получить информацию о помехах в терминальном устройстве и затем, в соответствии с информацией о помехах, скорректировать ресурсы частотно-временной области, тем самым обеспечивая надежный прием нисходящих данных и гарантируя устойчивость связи, чтобы повысить ее качество и эффективность. 4 н. и 15 з.п. ф-лы, 12 ил.

1. Способ предоставления информации о помехах, выполняемый терминальным устройством и включающий в себя:

передачу первой информации индикации, при этом первую информацию индикации используют для индикации информации терминального устройства о помехах,

при этом информация о помехах включает в себя по меньшей мере одно из следующего:

информация о соответствии между частотой восходящего передаваемого сигнала и частотой нисходящего принимаемого сигнала;

информация о соответствии между комбинацией частот восходящих передаваемых сигналов и частотой нисходящего принимаемого сигнала;

информация о чувствительности приемника; и

радиотехнические данные стороны, создающей помехи, и радиотехнические данные стороны, подвергающейся помехам.

2. Способ по п. 1, в котором передача первой информации индикации включает в себя:

передачу первой информации индикации при выполнении заданного условия передачи.

3. Способ по п. 2, который дополнительно включает в себя:

прием второй информации индикации, при этом вторую информацию индикации используют для указания заданного условия передачи; или

определение заданного условия передачи согласно протоколу.

4. Способ по п. 2 или 3, в котором заданное условие передачи включает в себя по меньшей мере одно из следующих условий:

вторая информация индикации указывает на разрешение передавать первую информацию индикации;

чувствительность приемника меньше первого порогового значения или равна ему;

величина ухудшения чувствительности приемника больше второго порогового значения или равна ему;

первый результат измерений меньше третьего порогового значения или равен ему; и

второй результат измерений больше четвертого порогового значения или равен ему.

5. Способ по п. 4, в котором вторая информация индикации включает в себя по меньшей мере одно из следующего:

разрешено ли терминальному устройству предоставлять информацию о частоте в информации о помехах;

разрешено ли терминальному устройству предоставлять информацию о частоте восходящего передаваемого сигнала в информации о помехах;

разрешено ли терминальному устройству предоставлять информацию о комбинации частот восходящих передаваемых сигналов в информации о помехах;

разрешено ли терминальному устройству предоставлять информацию о комбинации частот в информации о помехах;

разрешено ли терминальному устройству предоставлять информацию о частоте нисходящего принимаемого сигнала в информации о помехах;

разрешено ли терминальному устройству предоставлять информацию о соответствии между частотой восходящего передаваемого сигнала и частотой нисходящего приемного сигнала в информации о помехах;

разрешено ли терминальному устройству предоставлять информацию о соответствии между комбинацией частот восходящих передаваемых сигналов и частотой нисходящего принимаемого сигнала в информации о помехах; и

разрешено ли терминальному устройству предоставлять информацию о чувствительности приемника в информации о помехах.

6. Способ по любому из пп. 1–5, который также включает в себя:

передачу третьей информации индикации, при этом третья информация индикации используется для указания способности передавать информацию о помехах, которую поддерживает терминальное устройство.

7. Способ по п. 6, в котором третья информация индикации включает в себя по меньшей мере одно из следующего:

способность поддерживать предоставление информации о частоте восходящего передаваемого сигнала в информации о помехах;

способность поддерживать предоставление информации о комбинации частот восходящих передаваемых сигналов в информации о помехах;

способность поддерживать предоставление информации о частоте нисходящего принимаемого сигнала в информации о помехах;

способность поддерживать предоставление информации о соответствии между частотой восходящего передаваемого сигнала и частотой нисходящего принимаемого сигнала в информации о помехах;

способность поддерживать предоставление информации о соответствии между комбинацией частот восходящих передаваемых сигналов и частотой нисходящего принимаемого сигнала в информации о помехах;

способность поддерживать предоставление информации о чувствительности приемника в информации о помехах; и

информация о параметрах чувствительности приемника терминального устройства.

8. Способ по п. 7, в котором информация о параметрах чувствительности приемника включает в себя по меньшей мере один из следующих параметров:

уровень эталонной чувствительности приемника по мощности; и

максимальное значение ухудшения чувствительности.

9. Способ по любому из пп. 1–7, в котором информация о помехах также включает в себя по меньшей мере одно из следующего:

информация о частоте восходящего передаваемого сигнала;

информация о комбинации частот восходящих передаваемых сигналов;

информация о комбинации частоты восходящего передаваемого сигнала и частоты нисходящего принимаемого сигнала;

информация о частоте нисходящего принимаемого сигнала.

10. Способ по любому из пп. 1–9, в котором информация о частоте включает в себя по меньшей мере одно из следующего:

информация о частотной точке;

информация о полосе частот;

информация о начальной частотной точке;

информация о конечной частотной точке;

начальный блок физических ресурсов;

конечный блок физических ресурсов; и

информация о части полосы частот.

11. Способ получения информации о помехах, выполняемый сетевым устройством и включающий в себя:

прием первой информации индикации, при этом первую информацию индикации используют для индикации информации терминального устройства о помехах,

при этом информация о помехах включает в себя по меньшей мере одно из следующего:

информация о соответствии между частотой восходящего передаваемого сигнала и частотой нисходящего принимаемого сигнала;

информация о соответствии между комбинацией частот восходящих передаваемых сигналов и частотой нисходящего принимаемого сигнала;

информация о чувствительности приемника; и

радиотехнические данные стороны, создающей помехи, и радиотехнические данные стороны, подвергающейся помехам.

12. Способ по п. 11, который дополнительно включает в себя:

передачу второй информации индикации терминальному устройству, при этом вторую информацию индикации используют для указания заданного условия передачи, соответствующего первой информации индикации.

13. Способ по п. 12, в котором заданное условие передачи включает в себя по меньшей мере одно из следующих условий:

вторая информация индикации указывает на разрешение передавать первую информацию индикации;

чувствительность приемника меньше первого порогового значения или равна ему;

величина ухудшения чувствительности приемника больше второго порогового значения или равна ему;

первый результат измерений меньше третьего порогового значения или равен ему; и

второй результат измерений больше четвертого порогового значения или равен ему.

14. Способ по п. 12, в котором вторая информация индикации включает в себя по меньшей мере одно из следующего:

разрешено ли терминальному устройству предоставлять информацию о частоте в информации о помехах;

разрешено ли терминальному устройству предоставлять информацию о частоте восходящего передаваемого сигнала в информации о помехах;

разрешено ли терминальному устройству предоставлять информацию о комбинации частот восходящих передаваемых сигналов в информации о помехах;

разрешено ли терминальному устройству предоставлять информацию о комбинации частот в информации о помехах;

разрешено ли терминальному устройству предоставлять информацию о частоте нисходящего принимаемого сигнала в информации о помехах;

разрешено ли терминальному устройству предоставлять информацию о соответствии между частотой восходящего передаваемого сигнала и частотой нисходящего приемного сигнала в информации о помехах;

разрешено ли терминальному устройству предоставлять информацию о соответствии между комбинацией частот восходящих передаваемых сигналов и частотой нисходящего принимаемого сигнала в информации о помехах; и

разрешено ли терминальному устройству предоставлять информацию о чувствительности приемника в информации о помехах.

15. Способ по любому из пп. 11–14, который также включает в себя:

получение третьей информации индикации, при этом третья информация индикации используется для указания способности передавать информацию о помехах, которую поддерживает терминальное устройство.

16. Способ по любому из пп. 11–15, который также включает в себя:

обновление информации о частоте и/или информации об агрегировании восходящих несущих, соответствующей терминальному устройству, согласно первой информации индикации.

17. Способ по п. 16, в котором обновление информации о частоте и/или информации об агрегировании восходящих несущих, соответствующей терминальному устройству, включает в себя по меньшей мере одно из следующего:

разнесение времени передачи восходящего передаваемого сигнала с частотой, указываемой первой информацией индикации, и времени приема нисходящего принимаемого сигнала;

отказ от использования частоты восходящего передаваемого сигнала, указываемой первой информацией индикации, или одной или большего количества частот восходящих передаваемых сигналов в комбинации частот восходящих передаваемых сигналов;

разнесение времени передачи всех или части частот восходящих передаваемых сигналов в комбинации частот восходящих передаваемых сигналов, указываемой первой информацией индикации;

отказ от использования частоты нисходящего принимаемого сигнала, указываемой первой информацией индикации; и

указание терминальному устройству снизить мощность передачи в восходящем направлении.

18. Терминальное устройство, включающее в себя:

процессор и

память;

причем в памяти хранится компьютерная программа, и процессор исполняет компьютерную программу, хранящуюся в памяти, чтобы устройство выполняло способ по любому из пп. 1–10.

19. Сетевое устройство, включающее в себя:

процессор и

память;

причем в памяти хранится компьютерная программа, и процессор исполняет компьютерную программу, хранящуюся в памяти, чтобы устройство выполняло способ согласно любому из пп. 11–17.
