НАДКАЛИБЕРНАЯ ПУЧКОВАЯ ГРАНАТА К РУЧНОМУ ГРАНАТОМЕТУ ДЛЯ ПОРАЖЕНИЯ НИЗКОЛЕТЯЩИХ ВОЗДУШНЫХ ЦЕЛЕЙ Российский патент 2024 года по МПК F42B12/56

Изобретение относится к боеприпасам, а именно к снарядам с оболочкой или корпусом, содержащим множество отдельных поражающих элементов, заделанных в него, в частности к надкалиберным пучковым гранатам ручных гранатометов, например РПГ-7 или аналогичных, и может быть использовано для поражения наземных и низколетящих воздушных целей.

Из существующего уровня техники известна осколочно-пучковая надкалиберная граната "ТВЕРИТЯНКА" (патент RU 2362962 C1, 27.07.2009, F42B12/32), содержащая калиберную часть с зарядом твердого топлива и средством воспламенения, впереди которой расположена надкалиберная боевая часть, содержащая взрывчатое вещество, траекторный взрыватель и готовые поражающие элементы, причём, надкалиберная боевая часть гранаты состоит из выполненных с возможностью разделения задней секции, содержащей осколочный корпус с зарядом взрывчатого вещества и упомянутый траекторный взрыватель, и передней секции, содержащей набор метательных блоков, каждый из которых содержит корпус с зарядом взрывчатого вещества, на переднем торце которого расположен слой упомянутых готовых поражающих элементов, и взрыватель с замедлителем, при этом между передней и задней секциями размещен пиротехнический заряд разделения, соединенный с траекторным взрывателем.

Из уровня техники также известна надкалиберная пучковая граната "ВАРТАВА" к ручному гранатомету (патент RU 2674656 C2, 12.12.2018, F42B8/18, F42B12/32), содержащая калиберную часть с метательным зарядом и средством воспламенения, расположенную впереди нее надкалиберную пучковую боевую часть с зарядом взрывчатого вещества, осколочной пластиной и траекторным взрывателем, при этом боевая часть состоит из нескольких секций, каждая из которых представляет часть диска, причем часть секций выполнена с возможностью поворота вокруг осей, соединяющих эти секции между собой и расположенных перпендикулярно оси гранаты, при этом в служебном обращении и при полете до раскрытия секции сложены вдоль оси гранаты, причём, боевая часть разделена на пять частей, одну центральную, выполненную в виде квадрата и расположенную перпендикулярно продольной оси гранаты, и четыре периферийные, выполненные в виде частей круга, образованных путем продления одного конца каждой равномерно чередующейся стороны квадрата до пересечения с окружностью, образующей боевую часть, при этом две из них выполнены с возможностью изменения своего положения по отношению друг к другу от сложенного, при котором они располагаются вокруг центральной части параллельно продольной оси гранаты, причем на периферийных частях периферийных секций в сложенном состоянии установлен профилированный обтекатель, до развернутого, при котором они вместе с центральной частью образуют плоский прямоугольник через промежуточные положения, в которых они располагаются под заданным углом от 0 до 90° к продольной оси гранаты по ее полету, а остальные две выполнены неподвижными, каждая в виде буквы «П», и расположены в исходном состоянии таким образом, что их стороны образуют прямоугольник, преимущественно квадрат.

Наиболее близким техническим решением является надкалиберная пучковая граната "ТОРОПА" к ручному гранатомету, предназначенная для поражения вертолетов (патент RU 2500976 C1, 10.12.2013, F42B8/18, F42B12/32), содержащая калиберную часть с метательным зарядом и средством воспламенения, расположенную впереди нее надкалиберную пучковую боевую часть с зарядом взрывчатого вещества, траекторным взрывателем и металлическим поражающим блоком, выполненным в виде круглой пластины с выдавленными на ней углублениями, обращенными вершинами к заряду взрывчатого вещества, причём взрыватель выполнен как неконтактный типа «дальномер», углубления на пластине имеют форму шарового сегмента, отношение диаметра надкалиберной боевой части к диаметру калиберной части находится в пределах 3…4,5.

Основными недостатками вышеописанных технических решений являются либо конструктивная сложность и себестоимость производства, либо недостаточно эффективная реализация возможности боевого поражения низколетящих воздушных целей.

Техническим результатом заявляемого изобретения является повышение возможности безотказного боевого поражения низколетящих воздушных целей, а также снижение конструктивной сложности и себестоимости производства.

Указанный технический результат достигается за счет того, что надкалиберная пучковая граната к ручному гранатомету для поражения низколетящих воздушных целей, выполненная с взрывателем, содержащим электродетонатор, при этом взрыватель выполнен с возможностью как контактного, так и бесконтактного подрыва устройства по цели поражения, а взрыватель оборудован электромагнитным датчиком или антенной, которая подключена к блоку управления с элементом питания, содержащим генератор электромагнитных волн и контроллер, подключенный непосредственно к электродетонатору и выполненный с возможностью передачи электрического сигнала на него для подрыва при изменении частоты электромагнитных волн при сближении с целью поражения.

Взрыватель может быть оборудован пьезогенератором, который подключен непосредственно к электродетонатору и выполнен с возможностью передачи электрического сигнала на него для подрыва при ударном контакте с целью поражения.

Кроме этого, взрыватель может состоять из головной части, в которой расположен пьезогенератор, и донной части, в которой расположен электродетонатор.

Устройство может состоять из передней части и задней части таким образом, что задняя часть содержит сопловый блок, закреплённый на конусообразном токопроводящем корпусе, внутри которого расположены разрывной заряд взрывчатого вещества с поражающими элементами, донная часть взрывателя с электродетонатором, подключенным к конусообразному токопроводящему корпусу и по меньшей мере к одному электродетонаторному проводнику, а передняя - головную часть взрывателя с пьезогенератором, закреплённую в обтекателе, внутри которого размещены токопроводящий конус, подключенный к пьезогенератору и к электродетонаторному проводнику, по меньшей мере один пьезогенераторный проводник, соединяющий пьезогенератор с конусообразным токопроводящим корпусом, для передачи электрического сигнала от пьезогенератора на электродетонатор, и блок управления, подключенный через контроллер к токопроводящему конусу посредством конусного проводника и к конусообразному токопроводящему корпусу посредством корпусного проводника, с элементом питания, и на внутренней стенке которого закреплён электромагнитный датчик или навита по спирали антенна.

При этом поражающие элементы с разрывным зарядом взрывчатого вещества внутри конусообразного токопроводящего корпуса могут быть изолированы от внутренней части обтекателя через изолирующий диск, на котором закреплены блок управления с элементом питания.

Кроме этого, антенна может быть выполнена в виде ленточного или проволочного проводника с изоляцией от обтекателя, который изготовлен из электромагнитно-прозрачного или электромагнитно-проницаемого материала.

Причём, упомянутый материал может быть выполнен из ударопрочного пластика или стекла.

При этом ударопрочный пластик может быть выполнен из поликарбоната, или полиамидов, или полиуретана, или АБС-пластика.

Кроме этого, ударопрочное стекло может быть выполнено в виде закалённого стекла, или ламинированного стекла, или закалённо-ламинированного стекла, или акрилового стекла.

Причём, поражающие элементы могут быть выполнены сферической формы, или в форме цилиндров, или трубок.

При этом поражающие элементы могут быть изготовлены из металла, или сплава металлов, или ударопрочного пластика, или керамики, или композитных материалов.

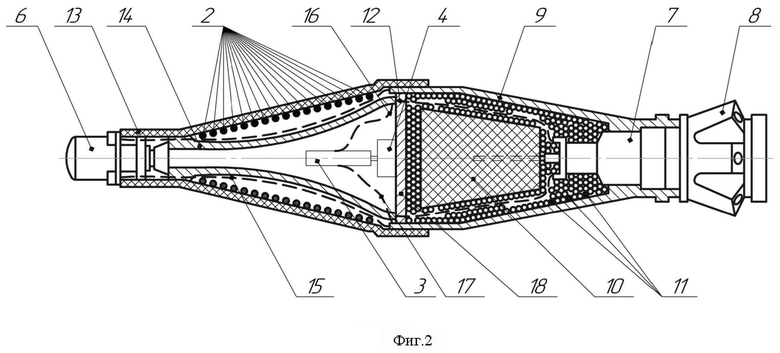

Сущность изобретения поясняется чертежами, на которых представлен частный случай исполнения заявляемой надкалиберной пучковой гранаты к ручному гранатомету для поражения низколетящих воздушных целей: на фиг. 1 представлена принципиальная электрическая блок-схема работы надкалиберной пучковой гранаты к ручному гранатомету для поражения низколетящих воздушных целей; на фиг. 2 - главный схематичный вид надкалиберной пучковой гранаты к ручному гранатомету для поражения низколетящих воздушных целей в разрезе, где:

1 - электродетонатор (ЭД);

2 - электромагнитный датчик или антенна (ЭМД/А);

3 - блок управления (БУ);

4 - элемент питания (ЭП);

5 - пьезогенератор (ЭГ);

6 - головная часть взрывателя (ГЧВ);

7 - донная часть взрывателя (ДЧВ);

8 - сопловый блок;

9 - конусообразный токопроводящий корпус;

10 - разрывной заряд взрывчатого вещества;

11 - поражающие элементы;

12 - электродетонаторный проводник;

13 - обтекатель;

14 - токопроводящий конус;

15 - пьезогенераторный проводник;

16 - конусный проводник;

17 - корпусной проводник;

18 - изолирующий диск.

Частный случай реализации надкалиберной пучковой гранаты к ручному гранатомету для поражения низколетящих воздушных целей может быть выполнен следующим образом: надкалиберная пучковая граната к ручному гранатомету для поражения низколетящих воздушных целей выполнена с взрывателем, содержащим электродетонатор 1.

Причём, взрыватель выполнен с возможностью как контактного, так и бесконтактного подрыва устройства по цели поражения.

Взрыватель может быть оборудован электромагнитным датчиком или антенной 2, которая подключена к блоку управления 3 с элементом питания 4, содержащим генератор электромагнитных волн и контроллер, подключенный непосредственно к электродетонатору 1 и выполненный с возможностью передачи электрического сигнала на него для подрыва при изменении частоты электромагнитных волн при сближении с целью поражения.

Также взрыватель может быть оборудован пьезогенератором 5, который подключен непосредственно к электродетонатору 1 и выполнен с возможностью передачи электрического сигнала на него для подрыва при ударном контакте с целью поражения.

Взрыватель может состоять из головной 6 части, в которой расположен пьезогенератор 5, и донной 7 части, в которой расположен электродетонатор 1.

Устройство может состоять из передней части и задней части таким образом, что задняя часть содержит сопловый блок 8, закреплённый на конусообразном токопроводящем корпусе 9, внутри которого расположены разрывной заряд 10 взрывчатого вещества с поражающими элементами 11, донная 7 часть взрывателя с электродетонатором 1, подключенным к конусообразному токопроводящему корпусу 9, и по меньшей мере к одному электродетонаторному проводнику 12, а передняя - головную 6 часть взрывателя с пьезогенератором 5, закреплённую в обтекателе 13, внутри которого размещены токопроводящий конус 14, подключенный к пьезогенератору и к электродетонаторному проводнику 12, по меньшей мере один пьезогенераторный проводник 15, соединяющий пьезогенератор 5 с конусообразным токопроводящим корпусом 9, для передачи электрического сигнала от пьезогенератора 5 на электродетонатор 1 и блок управления 3, подключенный через контроллер к токопроводящему конусу 14 посредством конусного проводника 16 и к конусообразному токопроводящему корпусу 9 посредством корпусного проводника 17, с элементом питания 4, и на внутренней стенке которого закреплён электромагнитный датчик или навита по спирали антенна 2.

Электродетонаторный проводник 12, пьезогенераторный проводник 15, конусный проводник 17 и корпусной проводник 17 выполнены с изоляцией из диэлектрического материала.

Диэлектрический материал может быть выполнен из полиэтилена, или поливинилхлорида, или кросс-связанного полиэтилена, или резины, или тефлона, или тканевого изоляционного материала.

Поражающие элементы 11 с разрывным зарядом 10 взрывчатого вещества внутри конусообразного токопроводящего корпуса 9 могут быть изолированы от внутренней части обтекателя 13 через изолирующий диск 18, на котором закреплены блок управления 3 с элементом питания 4.

Антенна 2 может быть выполнена в виде ленточного или проволочного проводника с изоляцией от обтекателя 13, который изготовлен из электромагнитно-прозрачного или электромагнитно-проницаемого материала.

Упомянутый материал может быть выполнен из ударопрочного пластика или стекла. При этом ударопрочный пластик может быть выполнен из поликарбоната, или полиамидов, или полиуретана, или АБС-пластика.

Кроме этого, ударопрочное стекло может быть выполнено в виде закалённого стекла, или ламинированного стекла, или закалённо-ламинированного стекла, или акрилового стекла.

Поражающие элементы 11 могут быть выполнены сферической формы, или в форме цилиндров, или трубок.

При этом поражающие элементы 11 могут быть изготовлены из металла, или сплава металлов, или ударопрочного пластика, или керамики, или композитных материалов.

Надкалиберную пучковую гранату к ручному гранатомету для поражения низколетящих воздушных целей используют следующим образом. В качестве основных элементов устройства: головная 6 и донная 7 части взрывателя, сопловый блок 8, токопроводящий конус могут быть использованы одноименные элементы гранаты ПГ-7В для гранатомёта РПГ-7. После осуществления выстрела из гранатомета устройство летит посредством соплового блока 8 к цели поражения и активируется на расстоянии 2,5-8 метров от места выстрела. При этом автоматически включается блок управления 3 с элементом питания 4, генератором которого посредством антенны 2 осуществляется электромагнитное излучение на заданной частоте, а контроллером производится её замер. Если в процессе полета устройства частота электромагнитного излучения не меняется, то взрыва не происходит. При непосредственном ударном контакте с целью поражения сначала срабатывает головная 6 часть взрывателя, которая вырабатывает электрический импульс посредством пьезогенератора 5, подключенного непосредственно к электродетонатору 1 донной 7 части и выполненного с возможностью передачи электрического сигнала на него через токопроводящий конус 14 с электрогенераторным проводником 12 и конусообразный токопроводящий корпус 9 с пьезогенераторным проводником 15. После чего, происходит взрыв разрывного заряда 10 взрывчатого вещества и уничтожение объекта поражающими элементами 11, расположенными в конусообразном токопроводящем корпусе 9 и изолированными, от внутренней части обтекателя 13 через изолирующий диск 16. Если прямого попадания не происходит и устройство пролетает возле цели поражения, то поражаемый объект попадает в зону электромагнитного поля антенны 2 и изменяет частоту излучения генератора. При этом контроллер блока управления 3, измеряющий частоту, подает электрический сигнал через электрическую цепь устройства на электродетонатор 1 посредством конусного проводника 16 через токопроводящий конус 14 и электрогенераторный проводник 12, а также посредством корпусного проводника 17 через конусообразный токопроводящий корпус 9. После чего также происходит взрыв разрывного заряда 10 взрывчатого вещества и уничтожение объекта поражающими элементами 11. В случае несрабатывания разрывного заряда 10 по каким-либо причинам устройство посредством самоликвидатора, который может быть смонтирован опционально, уничтожается.

Указанный технический результат достигается за счет того, что конструктивное выполнение устройства с взрывателем, выполненным с возможностью как контактного, так и бесконтактного подрыва устройства по цели поражения, в полной мере обеспечивает повышение возможности безотказного боевого поражения низколетящих воздушных целей. А возможность использования в качестве основных элементов устройства аналогичных элементов уже известных боеприпасов позволяет снизить сложность изготовления и себестоимость производства устройства.

Технических решений, совпадающих с совокупностью существенных признаков заявляемого изобретения, не выявлено, что позволяет сделать вывод о соответствии заявляемого изобретения такому условию патентоспособности как «новизна».

Заявляемые существенные признаки, предопределяющие получение указанного технического результата, явным образом не следуют из уровня техники, что позволяет сделать вывод о соответствии заявляемого изобретения такому условию патентоспособности как «изобретательский уровень».

Изобретение относится к боеприпасам, а именно к снарядам с оболочкой или корпусом, содержащим множество отдельных поражающих элементов, и может быть использовано для поражения наземных и низколетящих воздушных целей. Надкалиберная пучковая граната к ручному гранатомету для поражения низколетящих воздушных целей выполнена с взрывателем, который содержит электродетонатор, при этом взрыватель выполнен с возможностью как контактного, так и бесконтактного подрыва устройства по цели поражения. Взрыватель оборудован электромагнитным датчиком или антенной, которая подключена к блоку управления с элементом питания, содержащим генератор электромагнитных волн и контроллер. Контроллер подключен непосредственно к электродетонатору и выполнен с возможностью передачи электрического сигнала на него для подрыва при изменении частоты электромагнитных волн при сближении с целью поражения. Технический результат - повышение возможности безотказного боевого поражения низколетящих воздушных целей, а также снижение конструктивной сложности. 10 з.п. ф-лы, 2 ил.

1. Надкалиберная пучковая граната к ручному гранатомету для поражения низколетящих воздушных целей, выполненная с взрывателем, содержащим электродетонатор, отличающаяся тем, что взрыватель выполнен с возможностью как контактного, так и бесконтактного подрыва устройства по цели поражения и оборудован электромагнитным датчиком или антенной, которая подключена к блоку управления с элементом питания, содержащим генератор электромагнитных волн и контроллер, подключенный непосредственно к электродетонатору и выполненный с возможностью передачи электрического сигнала на него для подрыва при изменении частоты электромагнитных волн при сближении с целью поражения.

2. Граната по п. 1, отличающаяся тем, что взрыватель оборудован пьезогенератором, который подключен непосредственно к электродетонатору и выполнен с возможностью передачи электрического сигнала на него для подрыва при ударном контакте с целью поражения.

3. Граната по пп. 1 и 2, отличающаяся тем, что взрыватель состоит из головной части, в которой расположен пьезогенератор, и донной части, в которой расположен электродетонатор.

4. Граната по пп. 1-3, отличающаяся тем, что устройство состоит из передней части и задней части таким образом, что задняя часть содержит сопловый блок, закреплённый на конусообразном токопроводящем корпусе, внутри которого расположены разрывной заряд взрывчатого вещества с поражающими элементами и донная часть взрывателя с электродетонатором, подключенным к конусообразному токопроводящему корпусу и по меньшей мере к одному электродетонаторному проводнику, а передняя – головную часть взрывателя с пьезогенератором, закреплённую в обтекателе, внутри которого размещены токопроводящий конус, подключенный к пьезогенератору и к электродетонаторному проводнику, по меньшей мере один пьезогенераторный проводник, соединяющий пьезогенератор с конусообразным токопроводящим корпусом, для передачи электрического сигнала от пьезогенератора на электродетонатор и блок управления, подключенный через контроллер к токопроводящему конусу посредством конусного проводника и к конусообразному токопроводящему корпусу посредством корпусного проводника с элементом питания, и на внутренней стенке которого закреплён электромагнитный датчик или навита по спирали антенна.

5. Граната по пп. 1 и 4, отличающаяся тем, что поражающие элементы с разрывным зарядом взрывчатого вещества внутри конусообразного токопроводящего корпуса изолированы от внутренней части обтекателя через изолирующий диск, на котором закреплены блок управления с элементом питания.

6. Граната по пп. 1 и 4, отличающаяся тем, что антенна выполнена в виде ленточного или проволочного проводника с изоляцией от обтекателя, который изготовлен из электромагнитно-прозрачного или электромагнитно-проницаемого материала.

7. Граната по п. 6, отличающаяся тем, что упомянутый материал выполнен из ударопрочного пластика или стекла.

8. Граната по п. 7, отличающаяся тем, что ударопрочный пластик выполнен из поликарбоната, или полиамидов, или полиуретана, или АБС-пластика.

9. Граната по п .7, отличающаяся тем, что ударопрочное стекло выполнено в виде закалённого стекла, или ламинированного стекла, или закалённо-ламинированного стекла, или акрилового стекла.

10 Граната по пп. 4 и 5, отличающаяся тем, что поражающие элементы выполнены сферической формы или в форме цилиндров или трубок.

11. Граната по пп. 4, 5 и 10, отличающаяся тем, что поражающие элементы изготовлены из металла, или сплава металлов, или ударопрочного пластика, или керамики, или композитных материалов.
