УКУПОРОЧНОЕ УСТРОЙСТВО ДЛЯ ГОРЛЫШКА ТОНКОСТЕННОЙ УПАКОВКИ Российский патент 2024 года по МПК B65D41/34 B65D55/16 B65D75/58

Изобретение относится к области тонкостенных гибких упаковок, обычно называемых «паучами», и особенно к области «паучей», обеспеченных горлышком для расходования продукта, обычно называемых «паучами с горлышком».

Эти упаковки в настоящее время широко используют, и они высоко оценены за их большое удобство при использовании и универсальность, особенно - среди детей, для которых использование горлышка также является игровым компонентом. В настоящее время их главным образом используют для содержания в них продуктов, например: соков, фруктовых пюре, йогуртов, энергетических напитков и т.п. В настоящее время несколько сотен миллионов таких изделий продается ежегодно.

Одно из требований промышленности заключается в обеспечении удобного использования гибкой упаковки, особенно когда пользователи держат горлышко между губами.

В то же время укупорочные устройства должны содержать запечатывающее средство, исключающее несанкционированное вскрытие укупорочного устройства без видимых следов, которое четко показывало бы пользователю, что упаковка уже была вскрыта (если такое имело место), особенно в случае ее использования для пищевых продуктов, для которых правильное представление является существенным, конечно, без нарушения удобства использования.

Кроме того, принимая во внимание количество используемых изделий такого типа, правильная утилизация упаковки и укупорочного устройства для горлышка после использования является одним из наиболее важных требований в данном секторе; поэтому много компаний концентрирует их исследования и усилия по развитию на создании укупорочных устройств, для которых, после отвинчивания крышки с горлышка, крышка остается прикрепленной к упомянутому горлышку таким образом, чтобы она не могла быть выброшена в окружающую среду.

Целью настоящего изобретения является создание укупорочного устройства для горлышка тонкостенной гибкой упаковки, удовлетворяющего требованиям упомянутого сектора и, в частности, удобного и находящегося поблизости для использования пользователем.

Данную цель достигают посредством использования укупорочного устройства согласно п. 1 формулы изобретения. В зависимых пунктах формулы изобретения описаны дополнительные благоприятные варианты осуществления изобретения.

Отличительные особенности и преимущества укупорочного устройства, согласно настоящему изобретению, станут очевидными после ознакомления со следующим описанием, приведенным в виде не ограничивающего объем изобретения примера, согласно прилагаемым чертежам, на которых изображено:

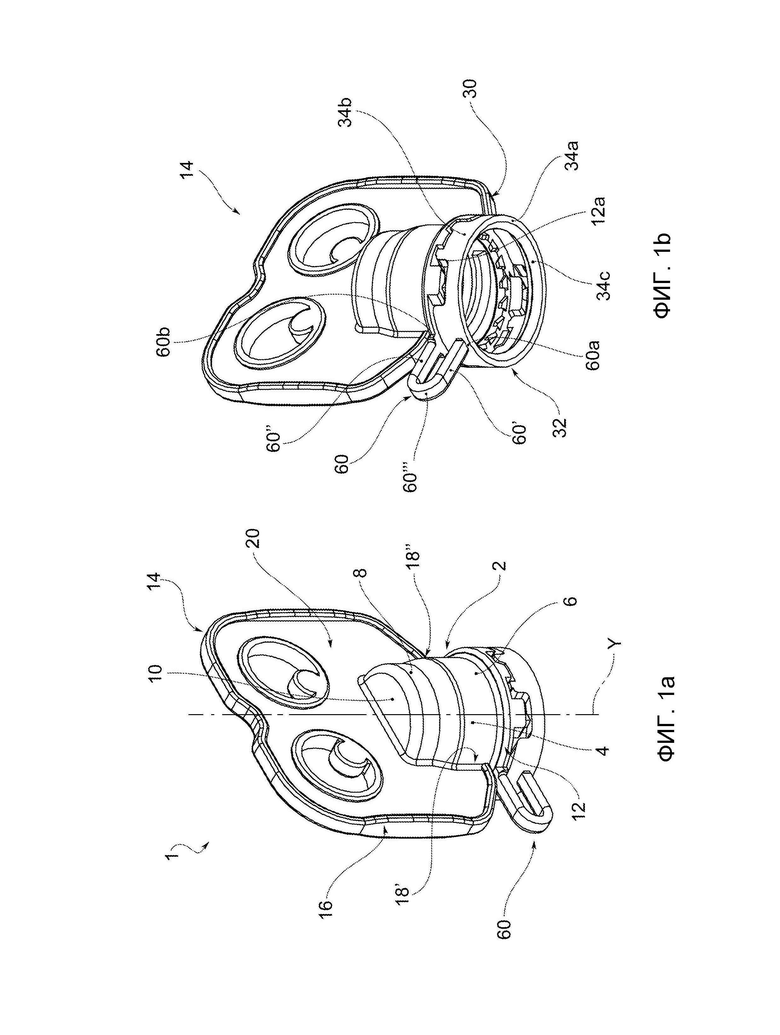

на фиг. 1a и 1b - укупорочное устройство, согласно одному варианту осуществления изобретения;

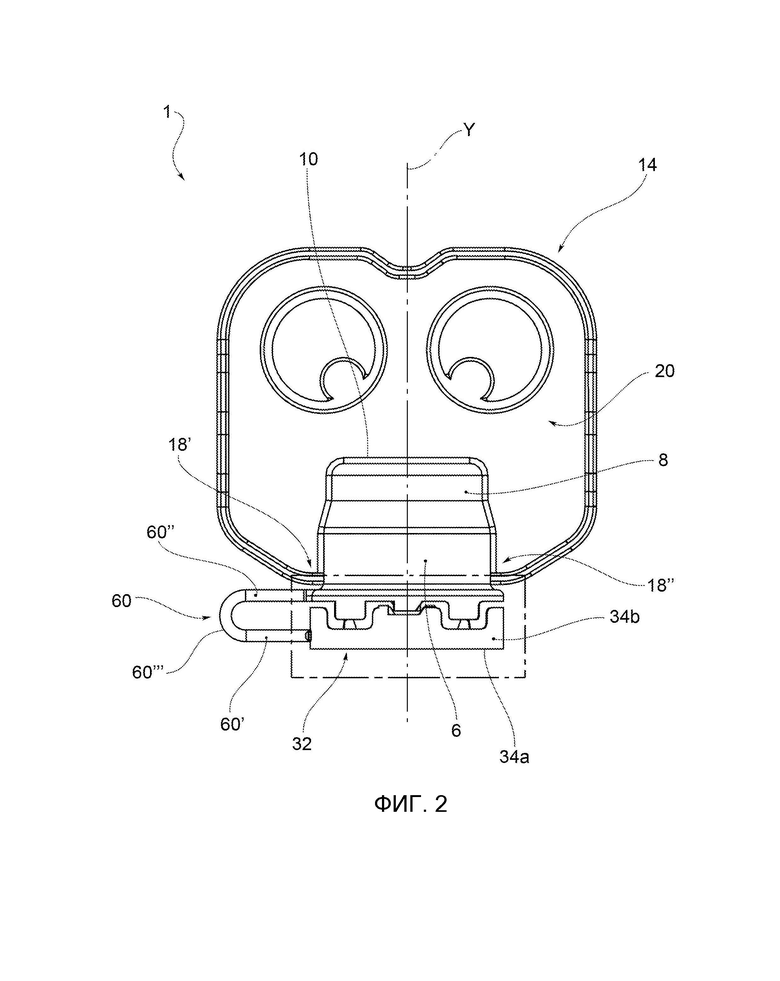

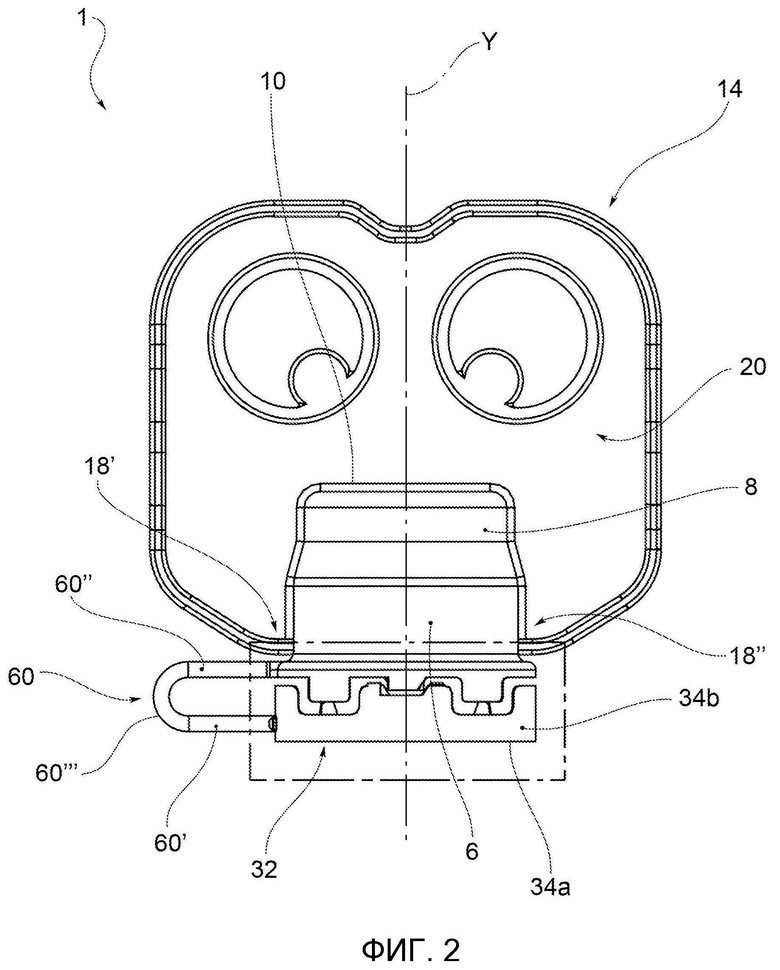

на фиг. 2 - вид спереди укупорочного устройства, представленного на фиг. 1a и 1b;

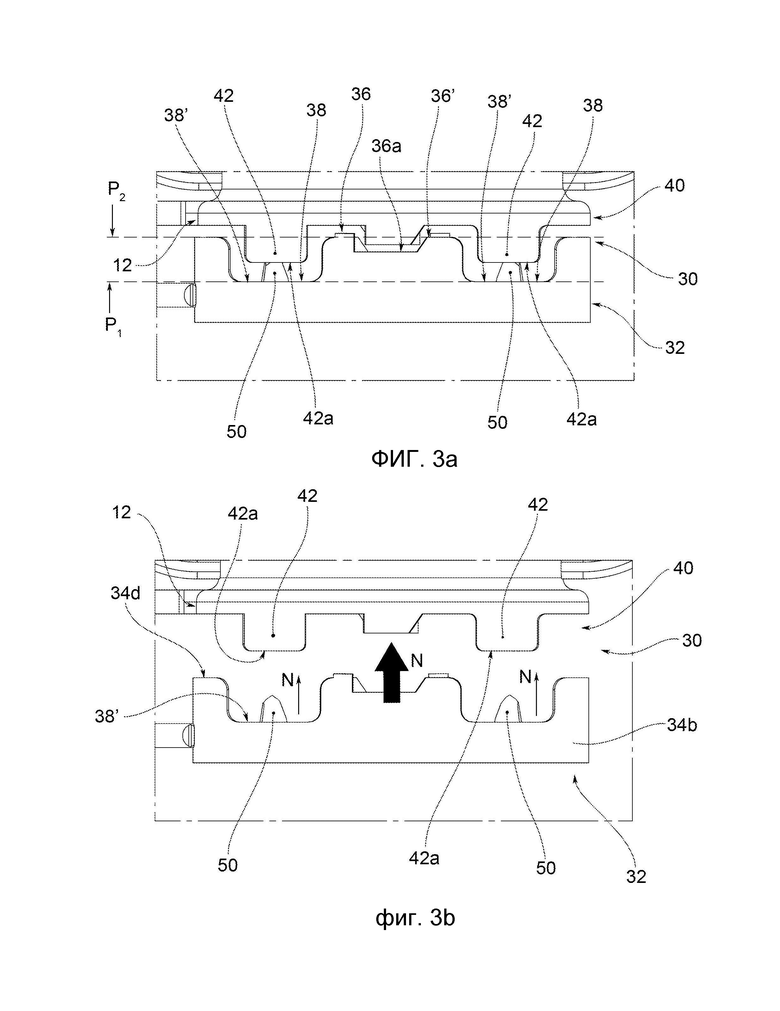

на фиг. 3a - запечатывающее средство, исключающее несанкционированное вскрытие укупорочного устройства без видимых следов, согласно одному варианту осуществления изобретения, в конфигурации с сохраненным и несломанным запечатывающим средством;

на фиг. 3b - запечатывающее средство, исключающее несанкционированное вскрытие укупорочного устройства без видимых следов, в конфигурации со сломанным запечатывающим средством.

В ссылках на прилагаемые чертежи позиция 1 использована для обозначения в целом горлышка тонкостенной упаковки, обычно называемой «пауч».

Укупорочное устройство 1 содержит крышку 2, навинчиваемую на горлышко, где крышка содержит кольцевую стенку 4 крышки, имеющую центральную ось Y крышки, проходящую между нижним концом 6 и верхним концом 8, охватываемым основанием 10 крышки.

Например, стенка 4 крышки является цилиндрической или заостренной от нижнего конца 6 к верхнему концу 8, например, по существу, выполненной в виде усеченного конуса.

Предпочтительно крышка 2 содержит фланец 12 крышки, около нижнего конца 6, выступающий радиально наружу от стенки 4 крышки.

Предпочтительно укупорочное устройство 1 содержит поверхность 14 ручки для захвата укупорочного устройства, выполненной за одно целое с крышкой 2.

Например, поверхность 14 ручки для захвата является, по существу, плоской, и воображаемая медианная плоскость поверхности 14 ручки для захвата определена как проходящая через ось Y крышки.

Например, поверхность 14 ручки для захвата, содержащая наплыв 16, проходит от первой зоны 18’ наружной поверхности стенки 4 крышки ко второй зоне 18’’ стенки 4 крышки, диаметрально противоположной первой зоне 18’.

Согласно данному примеру, поверхность 14 ручки для захвата дополнительно содержит перегородку 20, расположенную между двумя плоскими, параллельными лицевыми поверхностями, проходящими между наплывом 16, стенкой 4 крышки и основанием 10 крышки. Предпочтительно толщина перегородки 20 меньше ширины наплыва 16.

Укупорочное устройство 1 дополнительно содержит запечатывающее средство 30, исключающее несанкционированное вскрытие укупорочного устройства без видимых следов, пригодное для обозначения первого вскрытия укупорочного устройства.

Запечатывающее средство 30, исключающее несанкционированное вскрытие укупорочного устройства без видимых следов, содержит кольцо 32, исключающее несанкционированное вскрытие укупорочного устройства без видимых следов, пригодное для прикрепления к горлышку, посредством чего его присоединяют к горлышку по меньшей мере в осевом направлении, и оно может, например, свободно вращаться на горлышке.

Кольцо 32, исключающее несанкционированное вскрытие укупорочного устройства без видимых следов, содержит кольцевую стенку 34, имеющую: нижнюю лицевую поверхность 34a, например, в форме круглой короны, лежащей в воображаемой плоскости, перпендикулярной к оси Y крышки; цилиндрическую наружную боковую поверхность 34b; внутреннюю боковую поверхность 34c; и верхнюю кольцевую лицевую поверхность 34d, которой кольцевая стенка 34 ограничена сверху.

Перпендикулярный вектор, приложенный к верхней лицевой поверхности 34d в точке P на упомянутой верхней лицевой поверхности, определен как вектор, перпендикулярный к плоскости, касательной к верхней лицевой поверхности в точке P, и где перпендикулярные векторы N, приложенные к верхней лицевой поверхности 34d, параллельны оси Y крышки.

Верхняя лицевая поверхность 34d является волнообразной поверхностью, сформированной посредством последовательности расположенных по окружности выступов 36 и впадин 38; например, каждая впадина 38 содержит нижнюю поверхность 38’, например, плоскую нижнюю поверхность; а каждый выступ 36 содержит возвышенную поверхность 36’, на которую углубление 36a раскрыто. Предпочтительно, чтобы упомянутая волнообразная поверхность имела, по существу, прямоугольный волнообразный рисунок со скругленными краями.

Для верхней лицевой поверхности 34d, со ссылкой по меньшей мере на одну из упомянутых впадин 38, определена нижняя плоскость P1, касательная снизу к нижней поверхности 38’, и, со ссылкой по меньшей мере на один из упомянутых выступов 36, определена верхняя плоскость P2, касательная сверху к возвышенной поверхности 36’. Предпочтительно, чтобы верхняя лицевая поверхность 34d находилась между нижней плоскостью P1 и верхней плоскостью P2.

Запечатывающее средство 30, исключающее несанкционированное вскрытие укупорочного устройства без видимых следов, дополнительно содержит кольцевую часть 40, исключающую несанкционированное вскрытие укупорочного устройства без видимых следов, расположенную соосно с крышкой 2, выполненную за одно целое с ней и предпочтительно изготовленную в виде одной части с упомянутой крышкой 2.

Кольцевая часть 40, исключающая несанкционированное вскрытие укупорочного устройства без видимых следов, содержит по меньшей мере один зубец 42, исключающий несанкционированное вскрытие укупорочного устройства без видимых следов, выступающий в осевом направлении, например, от фланца 12 крышки.

Упомянутый по меньшей мере один зубец 42, исключающий несанкционированное вскрытие укупорочного устройства без видимых следов, выполнен таким образом, что при несломанном запечатывающем средстве 30, исключающем несанкционированное вскрытие укупорочного устройства без видимых следов, он по меньшей мере частично введен в соответствующую впадину 38 верхней лицевой поверхности 34d кольца 32, исключающего несанкционированное вскрытие укупорочного устройства без видимых следов. Другими словами, упомянутый по меньшей мере один зубец 42, исключающий несанкционированное вскрытие укупорочного устройства без видимых следов, когда запечатывающее средство 30, исключающее несанкционированное вскрытие укупорочного устройства без видимых следов, является несломанным, проходит за верхнюю плоскость P2, к нижней плоскости P1. Еще другими словами, часть 40 и кольцо 32, исключающие несанкционированное вскрытие укупорочного устройства без видимых следов, взаимно проникают в осевом направлении, посредством чего зубцы 42, исключающие несанкционированное вскрытие укупорочного устройства без видимых следов, введены в соответствующие впадины 38.

Запечатывающее средство 30, исключающее несанкционированное вскрытие укупорочного устройства без видимых следов, дополнительно содержит по меньшей мере одну разламываемую перемычку 50, которой соединено кольцо 32, исключающее несанкционированное вскрытие укупорочного устройства без видимых следов, с крышкой 2.

На стороне кольца 32, исключающего несанкционированное вскрытие укупорочного устройства без видимых следов, упомянутая по меньшей мере одна перемычка 50 выступает от соответствующей нижней поверхности 38’ верхней лицевой поверхности 34d и полностью находится в соответствующей впадине 38; другими словами, она проходит между нижней плоскостью P1 и верхней плоскостью P2.

На стороне крышки 2, т.е., части 40, исключающей несанкционированное вскрытие укупорочного устройства без видимых следов, упомянутая по меньшей мере одна перемычка 50 присоединена к соответствующему зубцу 42, исключающему несанкционированное вскрытие укупорочного устройства без видимых следов, и, в частности, к верхней лицевой поверхности 42a упомянутого зубца 42, исключающего несанкционированное вскрытие укупорочного устройства без видимых следов, обращенной к нижней поверхности 38’, от которой выступает упомянутый зубец 42, исключающий несанкционированное вскрытие укупорочного устройства без видимых следов.

Предпочтительно, чтобы упомянутая по меньшей мере одна перемычка 50 была заострена в осевом направлении, будучи более толстой вблизи места прикрепления к нижней поверхности 38’ кольца 32, исключающего несанкционированное вскрытие укупорочного устройства без видимых следов, и более тонкой вблизи верхней лицевой поверхности 42a части 40, исключающей несанкционированное вскрытие укупорочного устройства без видимых следов, крышки 2.

Благоприятным образом, конфигурация запечатывающего средства 30, исключающего несанкционированное вскрытие укупорочного устройства без видимых следов, обеспечивает высокий уровень удобства использования гибкой упаковки, так как, при разламывании перемычки в результате отвинчивания крышки остаточные секции, остающиеся присоединенными к кольцу, исключающему несанкционированное вскрытие укупорочного устройства без видимых следов, полностью находятся во впадинах кольца, исключающего несанкционированное вскрытие укупорочного устройства без видимых следов, и, таким образом, не могут мешать или беспокоить пользователей, держащих горлышко между губами.

Кроме того, предпочтительно, чтобы укупорочное устройство содержало жгутик 60, пригодный для сохранения крышки 2, присоединенной к кольцу 32, исключающему несанкционированное вскрытие укупорочного устройства без видимых следов, даже после разламывания запечатывающего средства 30, исключающего несанкционированное вскрытие укупорочного устройства без видимых следов. Другими словами, после разламывания перемычки, при первом отвинчивании крышки с горлышка, жгутик остается постоянно присоединенным, если его не отрывают, прикладывая силу.

Жгутик 60 проходит от области 60a наружной боковой поверхности 34b кольца 32, исключающего несанкционированное вскрытие укупорочного устройства без видимых следов, к области 60b наружной боковой поверхности крышки 2; например, у фланца 12 крышки. В частности, жгутик 60 содержит: первый сегмент 60’, выступающий от кольца 32, исключающего несанкционированное вскрытие укупорочного устройства без видимых следов, являющуюся предпочтительно прямолинейной; второй сегмент 60’’, выступающий от крышки 2, являющийся предпочтительно прямолинейным; и дугообразный соединительный сегмент 60’’’, соединяющий первый сегмент 60’ и второй сегмент 60’’.

Для жгутика 60 определена медианная воображаемая плоскость относительно толщины, в которой лежит ось Y крышки; предпочтительно, чтобы медианная воображаемая плоскость жгутика 60 сходилась с медианной воображаемой плоскостью 14 ручки для захвата.

Укупорочное устройство предпочтительно изготовлено в виде единой части из пластикового материала, например, посредством литья под давлением.

Относительно новизны, укупорочное устройство, согласно настоящему изобретению, удовлетворяет упомянутым выше требованиям, заключающимся в том, что при использовании запечатывающего средства 30, исключающего несанкционированное вскрытие укупорочного устройства без видимых следов, оно не ухудшает удобство использование горлышка.

Понятно, что специалист в данной области, для удовлетворения современных требований, может произвести модификацию укупорочного устройства, описанного выше, где все виды упомянутой модификации подпадали бы под объем защиты, определенный в следующей формуле изобретения.

Изобретение относится к области тонкостенных гибких упаковок, обычно называемых «паучами», и особенно к области «паучей», обеспеченных горлышком для расходования продукта, обычно называемых «паучами с горлышком». Укупорочное устройство (1) для горлышка тонкостенной гибкой упаковки содержит крышку (2) и запечатывающее средство (30), исключающее несанкционированное вскрытие укупорочного устройства без видимых следов, содержащее: кольцо (32), исключающее несанкционированное вскрытие укупорочного устройства без видимых следов, пригодное для прикрепления к горлышку; часть (40), исключающую несанкционированное вскрытие укупорочного устройства без видимых следов, выполненную за одно целое с крышкой (2); и по меньшей мере одну разламываемую перемычку (50), которой при несломанном запечатывающем средстве присоединено кольцо (32), исключающее несанкционированное вскрытие укупорочного устройства без видимых следов, к части (40), исключающей несанкционированное вскрытие укупорочного устройства без видимых следов. Кольцо (32), исключающее несанкционированное вскрытие укупорочного устройства без видимых следов, содержит верхнюю лицевую поверхность (34d), ограничивающую его сверху, состоящую из волнообразной поверхности, содержащей расположенные последовательно по окружности выступы (36) и впадины (38), где каждая впадина (38) содержит нижнюю поверхность (38’). Часть (40), исключающая несанкционированное вскрытие укупорочного устройства без видимых следов, содержит по меньшей мере один зубец (42), исключающий несанкционированное вскрытие укупорочного устройства без видимых следов, содержит верхнюю лицевую поверхность (42a). Упомянутая верхняя лицевая поверхность (42a) содержится в соответствующей впадине (38), а упомянутой по меньшей мере одной перемычкой (50) соединены нижняя поверхность (38') и упомянутая верхняя лицевая поверхность (42a), и перемычка (50) содержится в упомянутой впадине (38). Технический результат заключается в обеспечении возможности крышки после отвинчивания с горлышка оставаться прикрепленной к горлышку таким образом, чтобы она не могла быть выброшена в окружающую среду. 9 з.п. ф-лы, 5 ил.

1. Укупорочное устройство (1) для горлышка гибкой тонкостенной упаковки, содержащее:

- крышку (2), содержащую кольцевую стенку (4) крышки, имеющую центральную ось (Y) крышки;

- запечатывающее средство (30), исключающее несанкционированное вскрытие укупорочного устройства без видимых следов, содержащее: кольцо (32), исключающее несанкционированное вскрытие укупорочного устройства без видимых следов, пригодное для нанизывания на горлышко; часть (40), исключающую несанкционированное вскрытие укупорочного устройства без видимых следов, выполненную за одно целое с крышкой (2); и по меньшей мере одну разламываемую перемычку (50), которой при несломанном запечатывающем средстве присоединено кольцо (32), исключающее несанкционированное вскрытие укупорочного устройства без видимых следов, к части (40), исключающей несанкционированное вскрытие укупорочного устройства без видимых следов;

- где кольцо (32), исключающее несанкционированное вскрытие укупорочного устройства без видимых следов, содержит: верхнюю лицевую поверхность (34d), которой кольцо (32) ограничено сверху, представляющую собой волнообразную поверхность, содержащую выступы (36) и впадины (38), следующие друг за другом по окружности, где каждая впадина (38) содержит нижнюю поверхность (38’);

- где часть (40), исключающая несанкционированное вскрытие укупорочного устройства без видимых следов, содержит по меньшей мере один зубец (42), содержащий верхнюю лицевую поверхность (42a);

- и где упомянутая верхняя лицевая поверхность (42a) содержится в соответствующей впадине (38); и упомянутая по меньшей мере одна перемычка (50) соединяет нижнюю поверхность (38’) и упомянутую верхнюю лицевую поверхность (42a) и содержится в упомянутой впадине (38).

2. Устройство по п. 1, где при приложении перпендикулярного вектора к верхней лицевой поверхности (34d) в точке (P) на упомянутой верхней лицевой поверхности (34d) он определен как вектор, перпендикулярный к плоскости, касательной к верхней лицевой поверхности (34d) в точке (P); и где упомянутые перпендикулярные векторы (N) к верхней лицевой поверхности (34d) параллельны оси (Y) крышки.

3. Устройство (1) по п. 1 или 2, где упомянутая волнообразная поверхность имеет, по существу, прямоугольный волнообразный рисунок.

4. Устройство (1) по любому из пп. 1-3, где упомянутая нижняя поверхность (38’) является плоской.

5. Устройство (1) по любому из пп. 1-4, где упомянутый зубец (42), исключающий несанкционированное вскрытие укупорочного устройства без видимых следов, сужается в осевом направлении, обладает большей устойчивой частью вблизи нижней поверхности (38’) и меньшей устойчивой частью вблизи верхней лицевой поверхности (42a).

6. Устройство (1) по любому из пп. 1-5, содержащее жгутик (60), пригодный для сохранения крышки (2), присоединенной к кольцу (32), исключающему несанкционированное вскрытие укупорочного устройства без видимых следов, даже когда запечатывающее средство (30), исключающее несанкционированное вскрытие укупорочного устройства без видимых следов, сломано.

7. Устройство (1) по п. 6, где жгутик (60) проходит от области (60a) наружной боковой поверхности (34b) кольца (32), исключающего несанкционированное вскрытие укупорочного устройства без видимых следов, к области (60b) наружной боковой поверхности стенки (4) крышки.

8. Устройство (1) по любому из пп. 1-7, содержащее поверхность (14) ручки для захвата, выполненной за одно целое с крышкой (2).

9. Устройство (1) по п. 8, в котором поверхность (14) ручки для захвата является, по существу, плоской.

10. Устройство (1) по п. 9 при зависимости от п. 7, в котором медианная воображаемая плоскость определена для жгутика (60), в которой лежит ось (Y) крышки, воображаемая плоскость поверхности (14) ручки для захвата определена для поверхности (14) ручки для захвата, в которой лежит ось (Y) крышки, где медианная воображаемая плоскость жгутика (60) сходится с медианной воображаемой плоскостью поверхности (14) ручки для захвата.
