Комплект шлема Российский патент 2024 года по МПК A42B3/04

Изобретение относится к защитным шлемам и раскрывает модульный шлем, содержащий универсальные в применении элементы внешней оболочки.

Из уровня техники известна СИСТЕМА ЗАЩИТЫ ГОЛОВЫ [US2009126059A1, опубл. 21.05.2009]. Система защиты головы использует жесткую оболочку, надеваемую на голову пользователя, и жесткая оболочка снабжена шиной питания/передачи данных, расположенной внутри предварительно сконфигурированного канала внутри корпуса, прикрепленного к оболочке. Эта шина питания/передачи данных доступна периферийным устройствам посредством отдельных точек подключения как внутри, так и снаружи корпуса. Также предусмотрены съемные защитные аксессуары, которые могут крепиться к корпусу с помощью подсистемы крепления, расположенной на внутренней стороне корпуса. Подсистема крепления имеет ряд углублений, которые соединяются с выступами на съемных защитных аксессуарах. После прикрепления к корпусу съемные защитные аксессуары могут быть зафиксированы на месте с помощью подходящего запирающего механизма. Затем к оболочке могут быть прикреплены приспособление для защиты затылка, приспособление для защиты нижней челюсти, приспособление для козырька и другие защитные принадлежности.

Недостатком аналога является цельное исполнение каркаса шлема, подразумевающее отсутствие возможности разобрать данный шлем на части. Также в данной системе защиты головы не раскрыто использование защитной оболочки шлема в качестве элементов брони за пределами шлема.

Так же известен ЗАЩИТНЫЙ ШЛЕМ СО СМЕННЫМИ СЛОЯМИ [US2023117538A1, опубл. 20.04.2023]. Модульная система шлема со съемной/разъемной/взаимозаменяемой внешней оболочкой, внутренним поглощающим слоем, разъёмно соединенным с жестким внешним слоем оболочки, и множеством крепежных устройств, связанных с оболочкой, которые позволяют менять оболочку по желанию. Корпус как единое целое или комбинируемые компоненты снабжен крепежными устройствами, предназначенными для обеспечения быстрой и надежной замены слоев системы шлема, что позволяет адаптировать шлем к климатическим, функциональным и эстетическим предпочтениям.

Недостатком аналога является использование неразборного каркаса шлема, исключающего возможность разобрать шлем при необходимости. Также выполнение защитной оболочки шлема из двух частей не позволит использовать защитные щитки как элементы брони за пределами шлема, ограничивая функционал.

Наиболее близким по технической сущности является ВЕНТИЛИРУЕМЫЙ БАЛЛИСТИЧЕСКИЙ БОЕВОЙ ШЛЕМ [WO2008079525A2, опубл. 03.07.2008]. Баллистический боевой шлем по настоящему изобретению решает три задачи: меньшую стоимость, более низкую температуру эксплуатации и большую баллистическую защиту за счет использования нескольких частей корпуса, собранных вместе для создания единого шлема. Несколько частей корпуса позволяют установить одно или несколько вентиляционных отверстий, которые обеспечивают движение воздуха через шлем, что обеспечивает транспирационное охлаждение, особенно в жарком и сухом климате, когда пот испаряется с головы солдата и легко впитывается сухим воздухом. Баллистическая ткань, из которой состоит многослойная броня, имеет ограниченную способность деформироваться более чем в одном направлении. Поэтому, чтобы сформировать сложные поверхности, такие как те, которые используются в обычных формах шлемов, материал должен быть раскроен с учётом перехлёста, что приводит к неэффективному использованию материала из-за этого необходимого перехлёста, образуемого его кусками, и стоимости количества разрезов ткани. Разделив шлем на две или более частей, можно уменьшить толщину и размеры формируемых оболочек со сложной кривизной, уменьшить или исключить необходимость в разрезах, за счет приведения толщины участков со сложной кривизной в пределах формируемости, присущей полимеру, покрывающему баллистические ткани. Настоящий шлем более эффективно использует материалы и способствует охлаждению при использовании, в результате чего получается шлем, который закрывает большую часть головы, что является более удобным и менее дорогостоящим.

Недостатком аналога является отсутствие возможности использования составных частей шлема в качестве самостоятельных элементов брони. Также данный шлем не предусматривает крепления монтажных планок для размещения на шлеме тактического оборудования.

Задачей изобретения является создание быстроразборного комплекта блочного шлема.

Техническим результатом, достигаемым в изобретении, является повышение функциональности комплекта.

Данный технический результат достигается за счет того, что комплект шлема, содержащий каркас, содержащий лобную часть, выполненную с возможностью размещения на передней части головы пользователя, затылочную часть, выполненную с возможностью размещения на задней части головы пользователя, при этом соединение этих частей выполнено быстросъемным, а грани соединяемых частей выполнены с возможностью стыковки посередине головы пользователя, включает защитные щитки, содержащие налобник, по форме повторяющий переднюю часть лобной части каркаса, затылочник, по форме повторяющий заднюю часть затылочной части каркаса шлема, боковики, располагаемые между налобником и затылочником, по форме повторяющие среднюю часть каркаса шлема, при этом крепление защитных щитков к каркасу шлема выполнено быстросъемным, при этом защитные щитки выполнены с возможностью размещения на туловище и/или конечностях.

В частности, в передней части лобной части выполнены крепления для присоединения козырька.

В частности, в задней части затылочной части выполнены крепления для присоединения шлейфа.

В частности, материал защитных щитков выполнен баллистическим.

В частности, защитные щитки выполнены с возможностью осуществления маскировки пользователя.

В частности, крепление щитков к каркасу шлема, выполнено посредством двухкомпонентной липучей контактной ленты-застежки.

В частности, содержит монтажные планки, содержащие основание, выполненное по всей его длине крепление и пазы, располагаемые снаружи и по бокам этого крепления.

В частности, по бокам частей шлема выполнены отверстия для крепления монтажных планок.

В частности, отверстия для крепления монтажных планок выполнены Г-образно.

В частности, что каркас, содержащий лобную и затылочную часть, выполнен с возможностью использования как шлем для защиты головы.

В частности, каркас шлема выполнен с возможностью регулирования по размеру.

В частности, затылочник выполнен из двух частей.

Сущность изобретения поясняется чертежами.

Краткое описание чертежей:

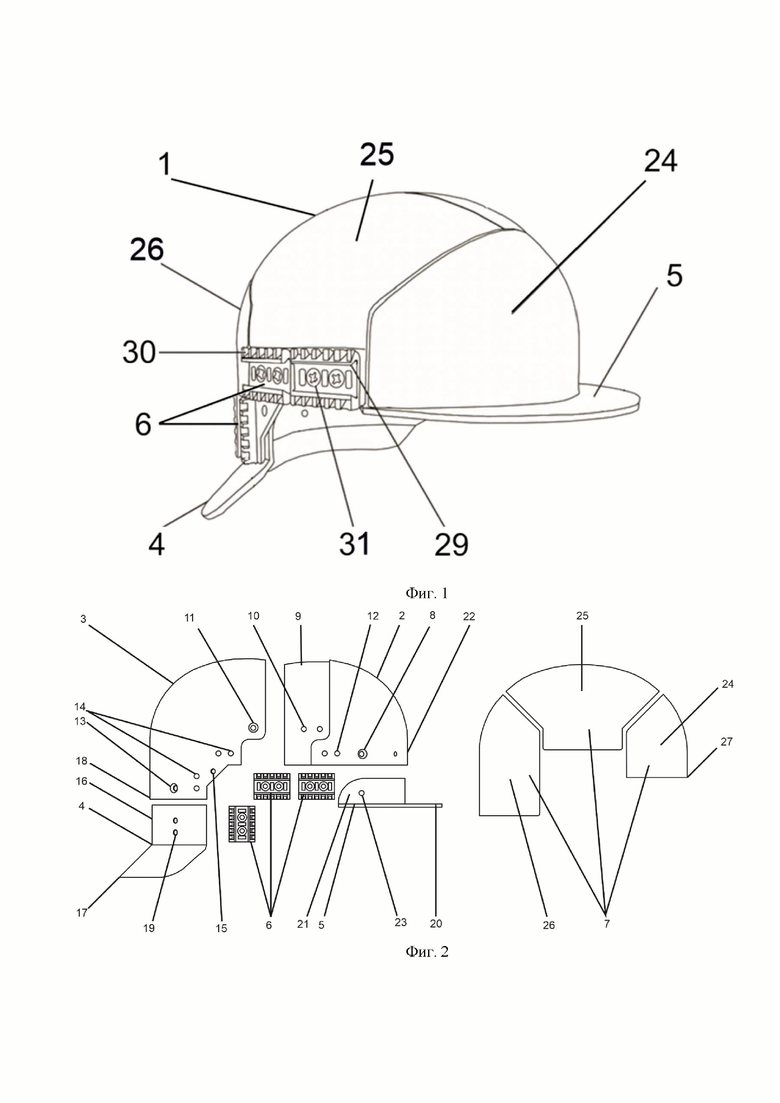

На фиг. 1 показан общий вид.

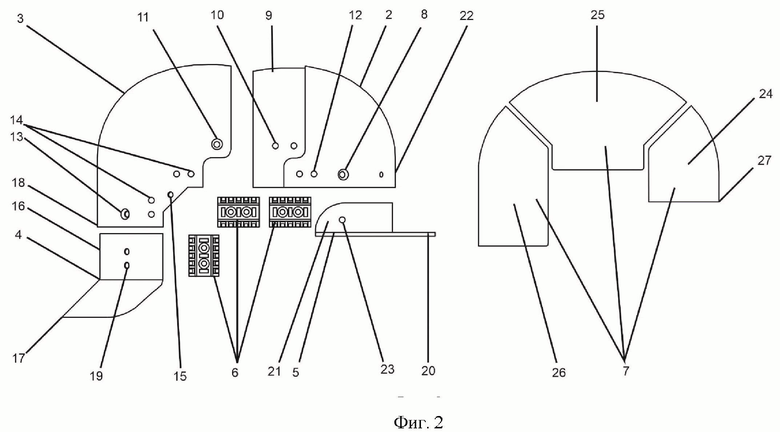

На фиг. 2 показан шлем в разобранном состоянии.

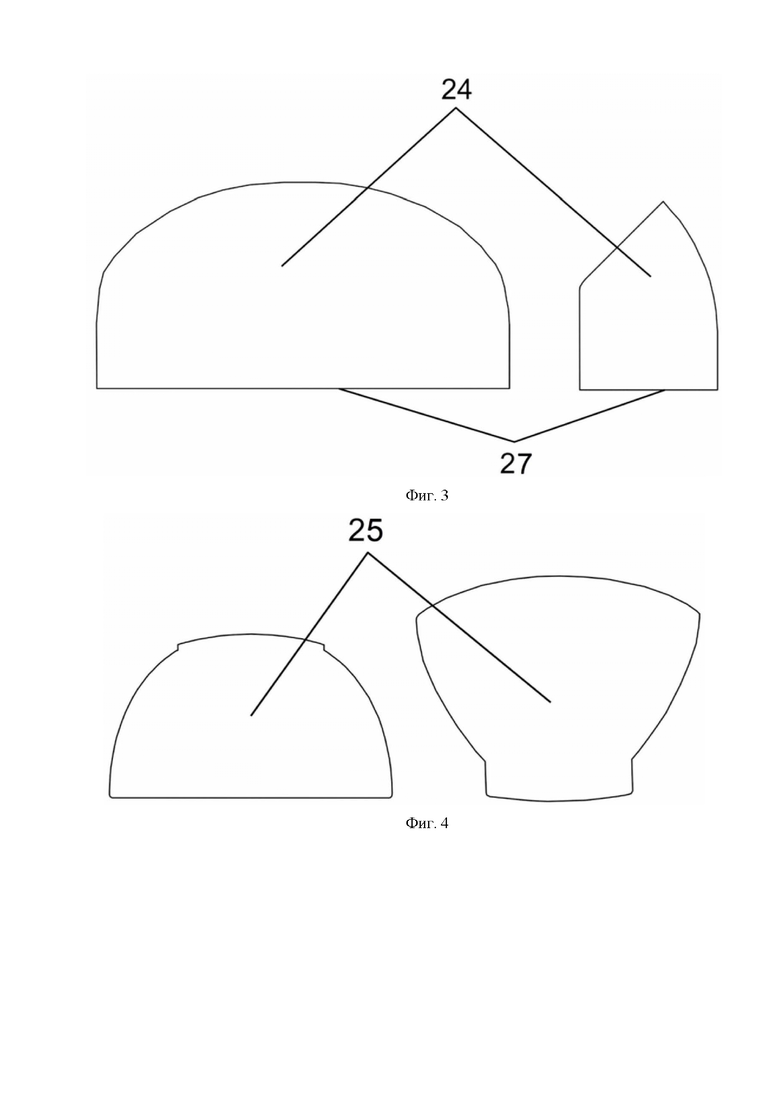

На фиг. 3 показан налобник.

На фиг. 4 показаны боковики.

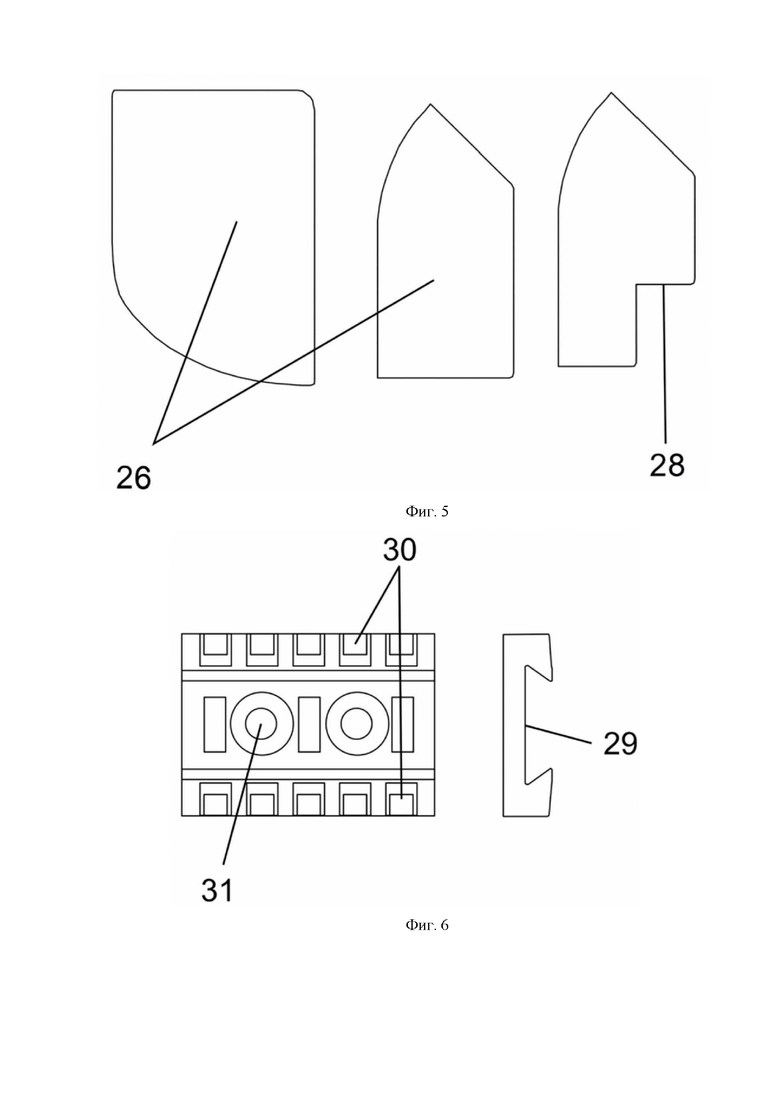

На фиг. 5 показаны затылочники.

На фиг. 6 показана монтажная планка.

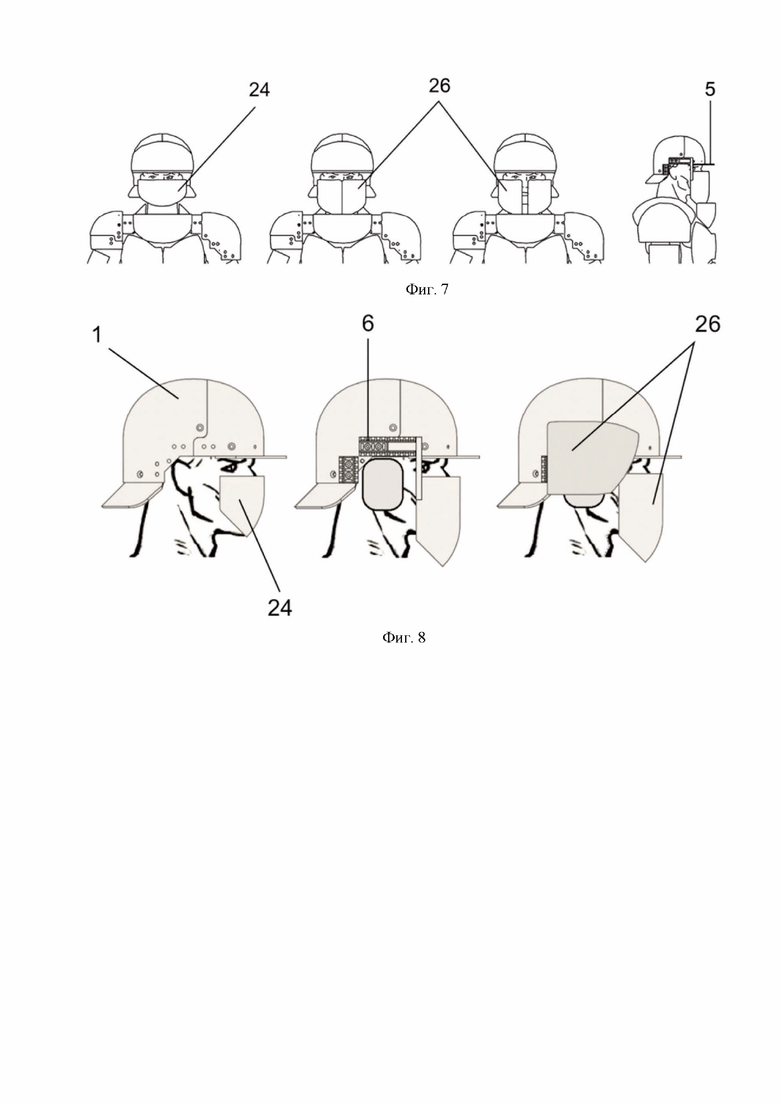

На фиг. 7 показан пример использования защитных щитков шлема.

На фиг. 8 показан пример использования защитных щитков шлема.

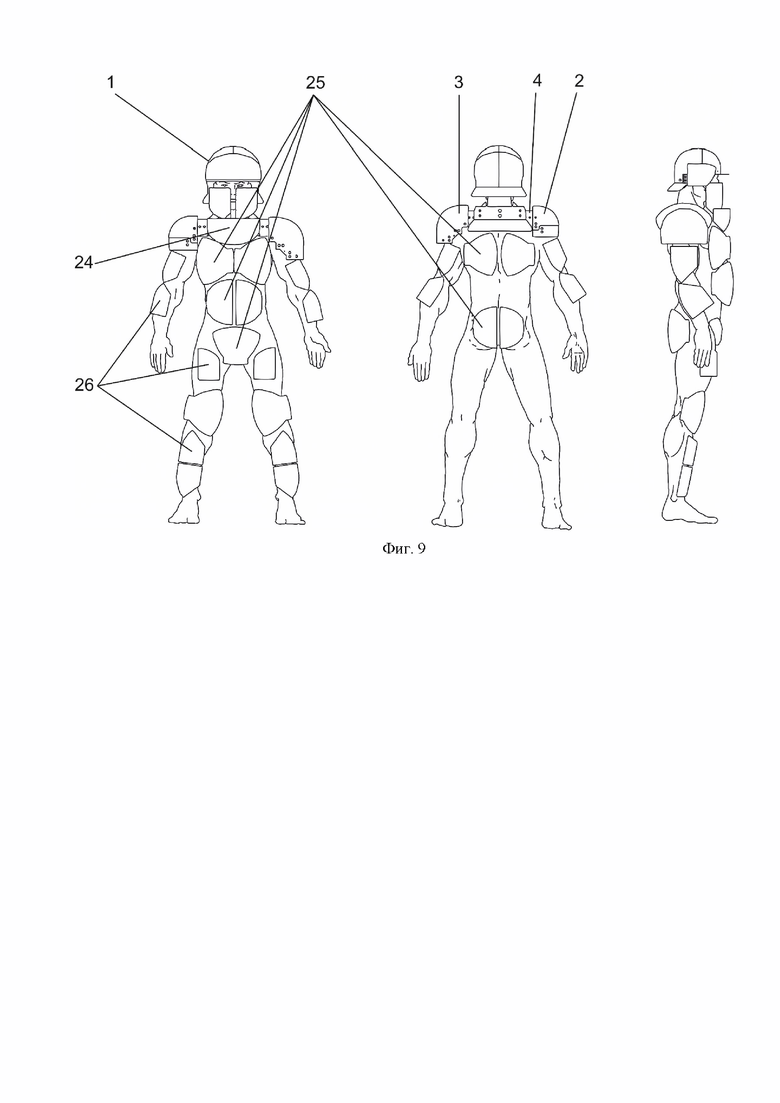

На фиг. 9 показан пример использования защитных щитков шлема.

На чертежах обозначено: 1 – шлем, 2 – лобная часть, 3 – затылочная часть, 4 – шлейф, 5 – козырёк, 6 – монтажные планки, 7 – защитные щитки, 8 – отверстия, 9 – углубление, 10 – отверстие, 11 – отверстия, 12 – отверстия, 13 – отверстия, 14 – отверстия, 15 – отверстия, 16 – вертикальная часть, 17 – наклонная поверхность, 18 – задняя часть, 19 – отверстия, 20 – выступ, 21 – задняя часть козырька, 22 – передняя часть, 23 – отверстия, 24 – налобник, 25 – боковик, 26 – затылочник, 27 – нижний край, 28 – вырез, 29 – крепление типа «ласточкин хвост», 30 – пазы, 31 – отверстия с фаской.

Комплект «Шлем блочный» 1 (Фиг.1) состоит из лобной части 2, затылочной части 3, шлейфа 4, козырька 5, монтажных планок 6 и защитных щитков 7, крепящихся на частях этого шлема.

Лобная часть 2 шлема 1 представляет собой деталь сложной формы (Фиг. 2). Внизу лобной части 2 шлема 1 выполнены отверстия 8 для крепления козырька 5, а также различных тактических аксессуаров и оборудования. В задней части лобной части 2 шлема 1, в месте, где происходит соединение лобной части 2 и затылочной части 3 шлема 1 выполнено углубление 9. В углублении 9 выполнены отверстия 10, при наложении совпадающие с отверстиями 11 на затылочной части 3 шлема 1. Отверстия 10 служат для крепления и фиксации между собой лобной 2 и затылочной части 3 шлема 1, а также, изменения размера шлема 1 по длине. Эта функция может быть востребована, например, зимой для одевания шлема 1 на шапку. Внизу по бокам лобной части 2 шлема 1 горизонтально выполнены отверстия 12, служащие для крепления монтажных планок 6.

Затылочная часть 3 шлема 1 представляет собой деталь сложной формы. Сзади внизу затылочной части 3 шлема 1 выполнены отверстия 13 для крепления и фиксации шлейфа 4. Спереди затылочной части 3 шлема 1 выполнены отверстия 11 для крепления лобной части 2 шлема 1. Внизу затылочной части 3 шлема 1 по бокам расположены отверстия 14, служащие для Г-образного взаимного крепления монтажных планок 6. Между отверстиями 14 расположены отверстия 15, которые могут использоваться для крепления наушников или эластичных шнуров с крючками, которые используются для фиксации дополнительных аксессуаров и элементов оборудования на шлеме 1.

Дополнительно, лобная часть 2 и затылочная часть 3 шлема 1, могут иметь вентиляционные отверстия.

Шлейф 4 представляет собой дугообразную деталь, имеющую вертикальную часть 16 и выступающую сзади наклонную поверхность 17, предназначенную для защиты шеи пользователя. Вертикальная часть 16 шлейфа 4 повторяет собой форму задней части 18 затылочной части 3 шлема 1 и имеет два ряда отверстий 19, при наложении совпадающих с отверстиями 13 в задней части 18 затылочной части 3 шлема 1, которыми обеспечивается возможность регулировки шлейфа 4 по вылету. Шлейф 4 может быть жёстким или эластичным, и может крепиться к затылочной части 3 шлема 1 не только винтами, но также посредством двухкомпонентной липучей контактной ленты-застежки.

Козырёк 5 представляет собой дугообразную деталь, имеющую выступ 20 спереди, предназначенный для защиты лица и глаз пользователя. Задняя часть 21 козырька 5 располагается вертикально, повторяет собой форму низа передней части 22 лобной части 2 шлема 1 и имеет отверстия 23, совпадающие с отверстиями 8 низа лобной части 2 шлема 1.

Защитные щитки 7 являют собой комплект щитков, включающий в себя налобник 24, боковики 25 и затылочник 26, которые повторяют форму лобной 2 и затылочной 3 частей шлема 1 и крепятся на них посредством быстросъемных соединений, например, посредством двухкомпонентной липучей контактной ленты-застежки. Будучи прикреплёнными к лобной и затылочной частям шлема, налобник 24, боковики 25 и затылочник 26 образуют цельную поверхность практически без зазоров. Для повышения класса защиты шлема 1 и прочего защитного снаряжения бойца могут использоваться защитные щитки 7 различной толщины, или накладываться один на другой, например, посредством двухкомпонентной липучей контактной ленты-застежки. На снаряжение бойца защитные щитки 7 крепятся, например, посредством липучей контактной ленты или в карманы, а между собой могут крепиться нарамками и наплечками. Дополнительно, защитные щитки 7 могут быть выполнены близкими по форме к лобной части 2 и затылочной части 3.

Налобник 24 (Фиг. 3) повторяет своей формой лобную часть 2 шлема 1, и своим нижним краем 27 повторяет форму низа лобной части 2 шлема 1. Налобник 24 крепится к лобной части 2 шлема 1 посредством быстросъемных соединений, например, посредством двухкомпонентной липучей контактной ленты-застежки, или, когда он отодвинут от лобной части 2 шлема 1 и защищает очки, например, посредством эластичных шнуров с крючками.

Боковики 25 (Фиг. 4) располагаются преимущественно с боков посередине шлема 1 в количестве двух одинаковых по форме защитных щитков 7. Боковики 25 располагаются между налобником 24 и затылочником 26 и крепятся в средней части шлема посредством быстросъемных соединений, например, посредством двухкомпонентной липучей контактной ленты-застежки, при этом своей формой повторяя среднюю часть шлема 1.

Затылочник 26 (Фиг. 5) может состоять из двух половин и иметь вырезы 28 под монтажные планки 6, прикрепляемые на затылочной части 3 шлема 1. Затылочник 26 повторяет своей формой форму затылочной части 3 шлема 1 и крепится к ней посредством быстросъемных соединений, например, посредством двухкомпонентной липучей контактной ленты-застежки. Монтажные планки 6 могут крепиться не только на части шлема 1, но и на защитные щитки 7.

Монтажная планка 6 (Фиг. 6) представляет собой преимущественно прямоугольную деталь, которая имеет трапециевидное крепление типа «ласточкин хвост» 29 и пазы 30 для фиксации различных тактических аксессуаров, обвесов и оборудования под универсальный адаптер типа «Wing-Loc», а также для крепления к частям шлема 1 имеет сквозные отверстия 31, выполненные насквозь, например, под винт с потайной головкой. Крепление типа «ласточкин хвост» 29 представляет собой разъёмное соединение типа «шип-паз», образованное деталью с пазом трапециевидной формы, предназначенным для охватывания и фиксации шипа соответствующей формы, который вставляется в этот паз. Крепление типа «ласточкин хвост» 29 используется для крепления и фиксации различных устройств, тактических аксессуаров, обвесов и оборудования. Монтажные планки 6 делают шлем 1 оптимизированной платформой, способной интегрировать различные компоненты и аксессуары, увеличивающие боевые возможности и шансы бойца на успешное выполнение задачи. Монтажная планка 6 может быть не только отдельным конструктивным элементом, но и частью конструкции шлема 1, доспеха или оружия. Исполнение монтажных планок 6 в соответствии с данным изобретением позволяет повысить универсальность шлема 1, поскольку они выполняют функцию аналогов, существующих монтажных адаптеров, но при этом пользователь сам может выбирать количество нужных ему монтажных планок 6 и изменять их количество и расположение на шлеме 1.

Маска (Фиг. 7) защищает лицо и глаза. Длинную маску могут образовывать затылочники 26, а налобник 24 можно использовать как короткую маску. В случае использования затылочников 26 для защиты лица в сомкнутом состоянии – получается сплошная маска, а в разомкнутом случае – затылочники 26 выполняют функции нащёчников. Затылочники 26 и налобник 24 при использовании их для защиты лица крепятся быстросъёмными креплениями к монтажным планкам 6 шлема 1. При использовании шлема 1 без козырька 5 маска или затылочники 26, могут выполнять функцию забрала с возможностью быстрого откидывания на верхнюю часть шлема 1 за счёт специальных креплений.

Науши (Фиг. 8) применяются для того, чтобы защитить уши и наушники и делают шлем «закрытым». Для этой цели можно использовать затылочники 26, которые в этом случае крепятся к шлему 1 своим верхним обрезом посредством двухкомпонентной липучей контактной ленты-застежки, что делает их быстросъёмными и даёт им возможность подстроится под выступающий размер наушников.

Геометрия частей шлема 1 и прилегающих к ним защитных щитков 7 спроектирована совместно, и таким образом, что голова надёжно защищается, и одновременно отдельные части шлема 1 и защитные щитки 7 эргономично повторяют анатомию человеческого тела при использовании их как элементов доспехов бойца. Для достижения этих целей шлем выполнен разъёмным с возможностью регулирования его размера.

Выполнение шлема блочным позволяет использовать части шлема 1 и защитные щитки 7 в качестве защиты тела (Фиг. 9), таким образом:

- Лобная часть 2 шлема может использоваться как наплечник;

- Затылочная часть 3 шлема может использоваться как наплечник;

- Шлейф 4 может использоваться как надплечье с защитным бортиком;

- Козырек 5 может использоваться как горжет;

- Налобник 24 может использоваться как защита очков, воротник, короткая маска;

- Затылочники 26 используются как длинная маска, забрало, нащёчники, наушия, набицепсники, наручи, набедренники, поножи;

- Боковики 25 могут использоваться как нагрудники, набрюшники, налопатники, напашник, наколенники, защита копчика и бёдер, калантарь.

Шлем защитный выполнен по блочной схеме в целях:

- компактности шлема при переноске его не на голове;

- унификации отдельных частей шлема с защитным снаряжением бойца;

- возможности оперативно конфигурировать шлем и снаряжение в зависимости от тактической задачи;

- возможности изменять класс защиты шлема и прочего защитного снаряжения бойца путём накладывания защитных щитков, в том числе накладывания их один на другой или применяя защитные щитки различной толщины;

- повышения универсальности шлема изменением его размера – например зимой для одевания шлема на шапку;

- упрощения ремонта и конфигурирования шлема в полевых условиях;

- повышения компактности защитного снаряжения бойца;

- снижения суммарного веса защитного снаряжения бойца;

- большей универсальности отдельных частей защитного снаряжения бойца;

- удешевления производства шлема;

- удешевления суммарной стоимости защитного снаряжения бойца;

- взаимозаменяемости различных элементов защитных доспехов бойца;

- уменьшения нагрузки на шейные позвонки пользователя, путем удаления защитных щитков с каркаса шлема, в случае необходимости.

Технический результат, заявленный в изобретении, достигается за счет выполнения каркаса шлема из лобной и затылочной части, соединяющихся преимущественно посередине головы пользователя быстросъемным соединением. Такая конфигурация каркаса шлема позволяет использовать его как легкий шлем, а наличие быстросъемного крепления частей каркаса шлема позволит при необходимости разобрать каркас шлема и использовать его части как отдельные элементы, предназначенные для размещения на теле и/или конечностях пользователя, тем самым влияя на технический результат. Грани лобной и затылочной частей шлема выполнены таким образом, что при сборке они стыкуются преимущественно посередине головы пользователя позволяя выполнить части каркаса шлема примерно равными по размеру между собой, тем самым влияя на технический результат. Разделение защитных щитков на налобник, боковики и затылочник позволяет осуществить оптимальную форму каждого из них, таким образом, чтобы любой из этих щитков не был чересчур вогнутым, что позволяет тем самым разместить щиток где-либо кроме шлема, а при расположении защитных щитков на шлеме формируется защитная оболочка, дополнительно защищающая голову, тем самым влияя на технический результат. Крепление щитков к каркасу шлема выполнено быстросъемным, таким образом пользователь шлема может при необходимости, например, для снижения веса шлема или для повышения уровня защиты тела, быстро снять любые из защитных щитков со шлема и разместить их на снаряжении, например, с помощью двухкомпонентной липучей контактной ленты-застежки или в карман.

При выполнении комплекта шлема блочного в соответствии с описанием данного изобретения осуществляется повышение функционала комплекта в целом и отдельных его частей в частности. Применение его частей приведено в примерах реализации данного комплекта ниже.

Для реализации сборки боевого шлема первоначально подготавливают каркас шлема, для этого лобную часть 2 соединяют с затылочной частью 3. Далее, при необходимости, на лобной части 2 шлема 1 размещают козырёк 5, а на затылочной части 3 размещают шлейф 4. Далее, при необходимости, в отверстия 14 крепят монтажные планки 6, служащие для крепления на них различных тактических аксессуаров, обвесов и оборудования под универсальный адаптер типа «Wing-Loc». После этого на каркасе шлема крепят защитные щитки 7 с помощью быстросъемных соединений: таким образом налобник 24 крепят на лобной части 2 шлема 1, при этом его нижний край 27 повторяет форму низа лобной части 2 шлема 1, боковики 25 крепят в средней части шлема 1, при этом форма боковиков 25 повторяет форму средней части шлема 1, затылочник 26 крепят на затылочной части 3 шлема 1, при этом его форма повторяет форму затылочной части 3 шлема 1.

Для использования защитных щитков 7 в качестве самостоятельных элементов брони с боевого шлема снимают не нужные в данный момент защитные щитки 7 и крепят, например, на снаряжении пользователя. Таким образом каркас шлема 1 не разбирают, оставляют на нем налобник 24, закрепленный на каркасе шлема 1 посредством двухкомпонентной липучей контактной ленты-застежки, боковики 25 используют в качестве защиты, например, груди пользователя, для этого его крепят с помощью двухкомпонентной липучей контактной ленты-застежки на грудь пользователя, затылочник 26 используют в качестве защиты, например, бедра пользователя, для этого его крепят с помощью двухкомпонентной липучей контактной ленты-застежки на бедро пользователя.

В отсутствии необходимости использования шлема в данный момент, каркас шлема 1 также разбирается, а его лобная часть 2 и затылочная часть 3 используются для размещения на плечах пользователя, образуя таким образом наплечники. Налобник 24 используется для размещения его на шее пользователя с помощью двухкомпонентной липучей контактной ленты-застежки, образуя таким образом воротник.

Примеры использования частей комплекта блочного шлема также приведены на фигурах 7-9.

Комплект шлема блочного представляет собой уникальную систему для защиты пользователя, обладая функциями не только защиты головы и возможности размещения на шлеме монтажных планок для установки навесных устройств, но также для использования защитных щитков в качестве самостоятельных защитных элементов, предназначенных для защиты тела и/или конечностей и прочего.

Изобретение относится к защитным шлемам и раскрывает модульный шлем, содержащий универсальные в применении элементы внешней оболочки. Технический результат достигается за счет того, что комплект шлема, содержащий каркас, содержащий лобную часть (2), выполненную с возможностью размещения на передней части головы пользователя, затылочную часть (3), выполненную с возможностью размещения на задней части головы пользователя, при этом соединение этих частей выполнено быстросъемным, а грани соединяемых частей выполнены с возможностью стыковки посередине головы пользователя, включает защитные щитки (7), содержащие налобник (24), по форме повторяющий переднюю часть лобной части (2) каркаса шлема (1), затылочник (26), по форме повторяющий заднюю часть затылочной части (3) каркаса шлема, боковики (25), располагаемые между налобником (24) и затылочником (26), по форме повторяющие среднюю часть каркаса шлема (1), при этом крепление защитных щитков (7) к каркасу шлема (1) выполнено быстросъемным, при этом защитные щитки (7) выполнены с возможностью размещения на туловище и/или конечностях. 11 з.п. ф-лы, 9 ил.

1. Комплект шлема, содержащий каркас, содержащий лобную часть, выполненную с возможностью размещения на передней части головы пользователя, затылочную часть, выполненную с возможностью размещения на задней части головы пользователя, при этом соединение этих частей выполнено быстросъемным, а грани соединяемых частей выполнены с возможностью стыковки посередине головы пользователя, включает защитные щитки, содержащие налобник, по форме повторяющий переднюю часть лобной части каркаса, затылочник, по форме повторяющий заднюю часть затылочной части каркаса шлема, боковики, располагаемые между налобником и затылочником, по форме повторяющие среднюю часть каркаса шлема, при этом крепление защитных щитков к каркасу шлема выполнено быстросъемным, при этом защитные щитки выполнены с возможностью размещения на туловище и/или конечностях.

2. Комплект шлема по п. 1, отличающийся тем, что в передней части лобной части выполнены крепления для присоединения козырька.

3. Комплект шлема по п. 1, отличающийся тем, что в задней части затылочной части выполнены крепления для присоединения шлейфа.

4. Комплект шлема по п. 1, отличающийся тем, что материал защитных щитков выполнен баллистическим.

5. Комплект шлема по п. 1, отличающийся тем, что защитные щитки выполнены с возможностью осуществления маскировки пользователя.

6. Комплект шлема по п. 1, отличающийся тем, что крепление щитков к каркасу шлема выполнено посредством двухкомпонентной липучей контактной ленты-застежки.

7. Комплект шлема п. 1, отличающийся тем, что содержит монтажные планки, содержащие основание, выполненное по всей его длине крепление и пазы, располагаемые снаружи и по бокам этого крепления.

8. Комплект шлема по п. 1, отличающийся тем, что по бокам частей шлема выполнены отверстия для крепления монтажных планок.

9.Комплект шлема п. 7, отличающийся тем, что отверстия для крепления монтажных планок выполнены Г-образными.

10. Комплект шлема по п. 1, отличающийся тем, что каркас, содержащий лобную и затылочную часть, выполнен с возможностью использования как шлема для защиты головы.

11. Комплект шлема по п. 1, отличающийся тем, что каркас шлема выполнен с возможностью регулирования по размеру.

12. Комплект шлема по п. 1, отличающийся тем, что затылочник выполнен из двух частей.
