ОГРАНИЧИТЕЛЬ ДЛЯ ДЕТСКОГО СТУЛА Российский патент 2024 года по МПК A47D15/00

Область техники, к которой относится изобретение

Данное изобретение относится к детской мебели и может использоваться при комплектации детского стула ограничителем.

Уровень техники

В настоящее время на рынке имеется много детских стульев с ограничителями.

Например, в патенте РФ № 2632023 (опубл. 02.10.2017) описан детский стул, содержащий используемый в качестве ограничителя поднос, присоединяемый к ограждающим ножкам стула, когда он не используется по прямому назначению. Поднос снабжён соединительными элементами, размещёнными с возможностью их взаимодействия с ответными элементами, присоединёнными к ножкам стула.

В заявке Великобритании № 2414388 (опубл. 30.11.2005) раскрыто сходное устройство более простой конструкции.

В полезной модели Китая № 215348003 (опубл. 31.12.2021) охарактеризован детский стул с используемым в качестве ограничителя отделяемым столиком, столик которого снабжён соединительными стержнями, на выступающих из-под столика концах которых размещены крепёжные элементы для прикрепления столика к боковым стойкам детского стула.

Полезная модель Китая № 217365182 (опубл. 06.09.2022) раскрывает детский обеденный стул с используемым в качестве ограничителя отделяемым столиком, боковые удлинения которого предназначены для вставления в соответствующие гнёзда детского стула.

Ближайшим аналогом является полезная модель РФ № 134048 (опубл. 10.11.2013), в которой охарактеризован трансформируемый стул с используемым в качестве ограничителя столиком, содержащим столешницу (столик) с боковыми кронштейнами (удлинениями), на концах которых имеются пазы для регулирования выдвижения столешницы от спинки стула и для фиксации к боковым стойкам стула. В середине переднего края столешницы имеется стойка для упора в основание стула. Этот столик может использоваться только с данным трансформируемым стулом, причём в конструкции не предусмотрена возможность крепления снятого столика.

Раскрытие изобретения

Настоящее изобретение решает задачу расширения арсенала технических средств и обеспечивает достижение технического результата в виде повышения удобства эксплуатации.

Для решения этой задачи и достижения указанного технического результата в настоящем изобретении предложен ограничитель для детского стула, содержащий: ограждающую рамку дугообразной формы с габаритами по размерам сиденья детского стула, имеющую в середине стойку для упора в передний край сиденья; два симметричных боковых крепления, предназначенные для установки на боковых стойках детского стула, причём каждое боковое крепление имеет сквозное отверстие для размещения в нём соответствующего конца ограждающей рамки; при этом на концах ограждающей рамки предусмотрены пазы для фиксации выбранной глубины вдвигания этих концов в сквозные отверстия боковых креплений.

Особенность ограничителя по настоящему изобретению состоит в том, что пазы на концах ограждающей рамки могут быть выполнены пилообразными.

Другая особенность ограничителя по настоящему изобретению состоит в том, что нижний конец стойки ограждающей рамки может быть снабжён средством крепления к сиденью.

Ещё одна особенность ограничителя по настоящему изобретению состоит в том, что концы ограждающей рамки могут быть выполнены такой длины, чтобы даже при минимальной глубине вдвигания они выступали за боковые крепления.

Ещё одна особенность ограничителя по настоящему изобретению состоит в том, что он может дополнительно содержать столик с боковыми удлинениями, предназначенный для установки на ограждающей рамке, при этом на боковых сторонах ограждающей рамки могут быть выполнены выступы, а на концах боковых удлинений столика могут быть выполнены вырезы, предназначенные для размещения в них выступов ограждающей рамки.

Ещё одна особенность ограничителя по настоящему изобретению состоит в том, что столик с нижней стороны может быть снабжён средством для крепления к стойке ограждающей рамки.

Ещё одна особенность ограничителя по настоящему изобретению состоит в том, что столик с нижней стороны может быть снабжён выемками для возможности его размещения с задней стороны детского стула на концах ограждающей рамки, выступающих из боковых креплений.

Ещё одна особенность ограничителя по настоящему изобретению состоит в том, что он может дополнительно содержать съёмную накладку, предназначенную для установки на спинке детского стула с фиксацией на боковых креплениях.

Наконец, ещё одна особенность ограничителя по настоящему изобретению состоит в том, что в съёмной накладке могут быть выполнены прорези для закрепления в них концов страховочных ремней.

Краткое описание чертежей

На чертежах одинаковые или сходные элементы обозначены одними и теми же ссылочными позициями.

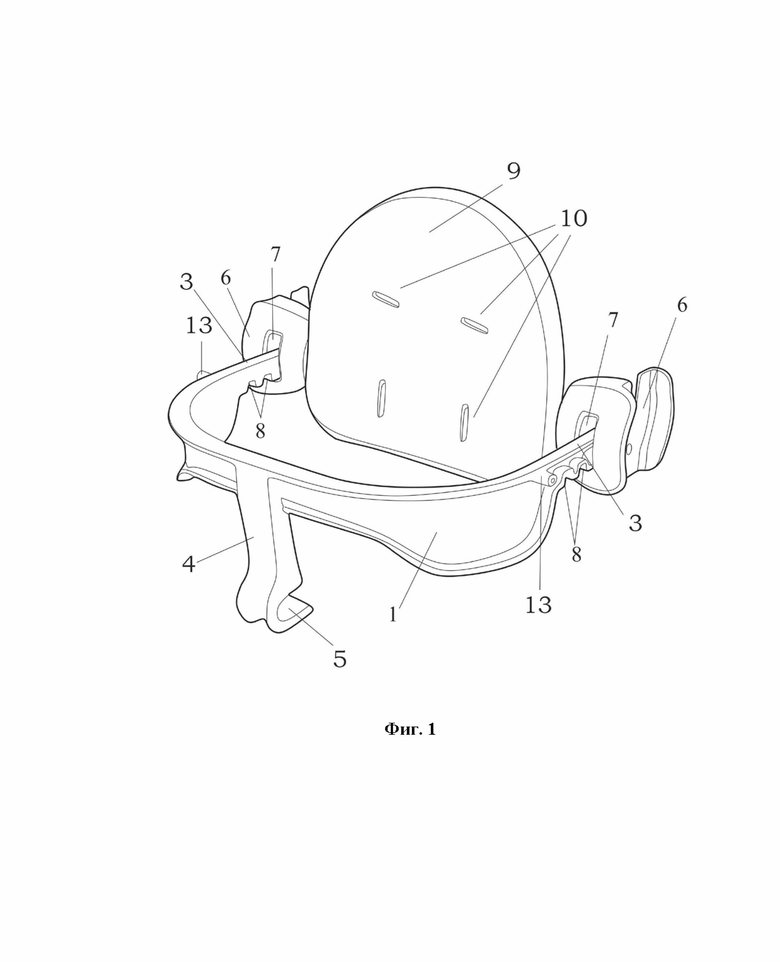

На Фиг. 1 показан ограничитель по настоящему изобретению.

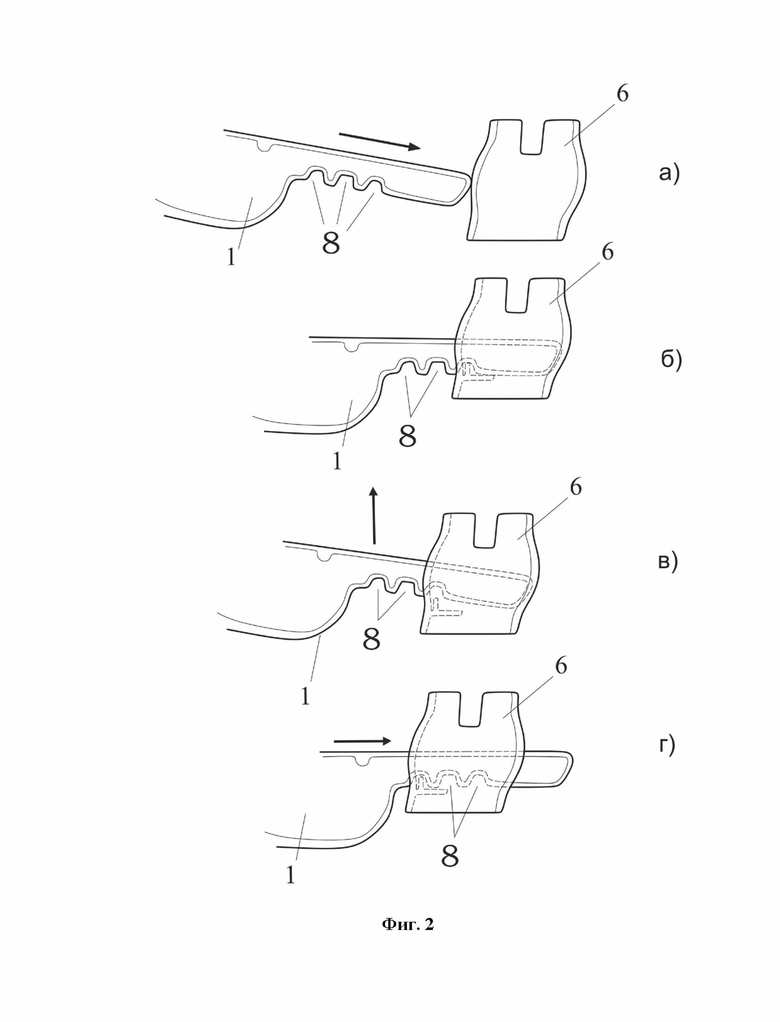

Фиг. 2 иллюстрирует установку конца ограждающей рамки в боковом креплении.

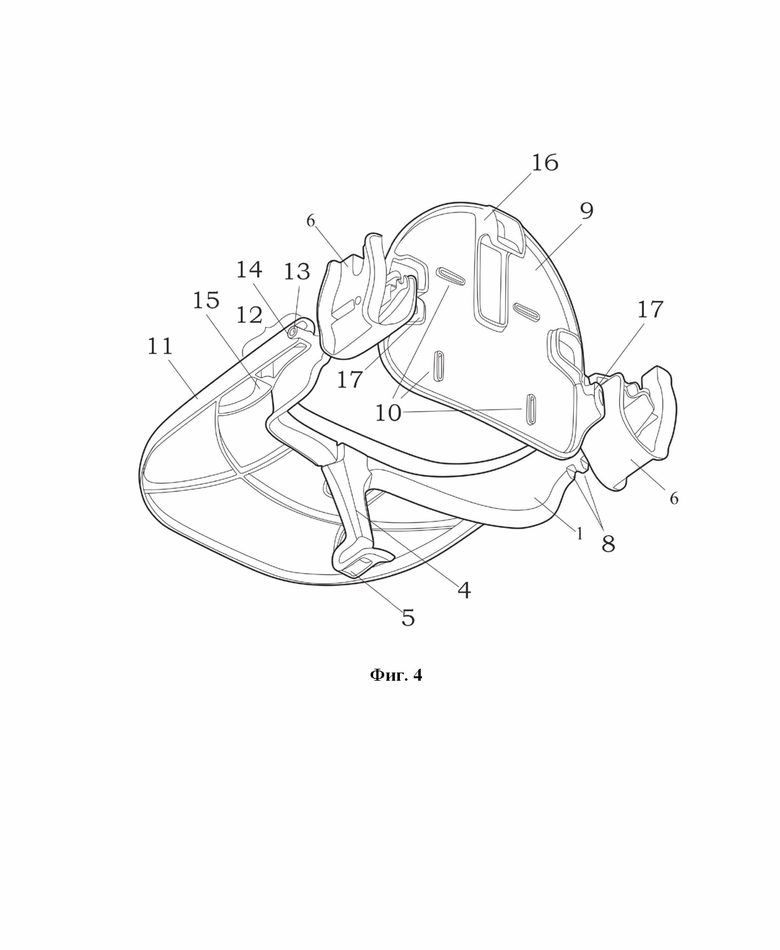

На Фиг. 3 и 4 показан с разных ракурсов ограничитель по Фиг. 1 с установленным столиком.

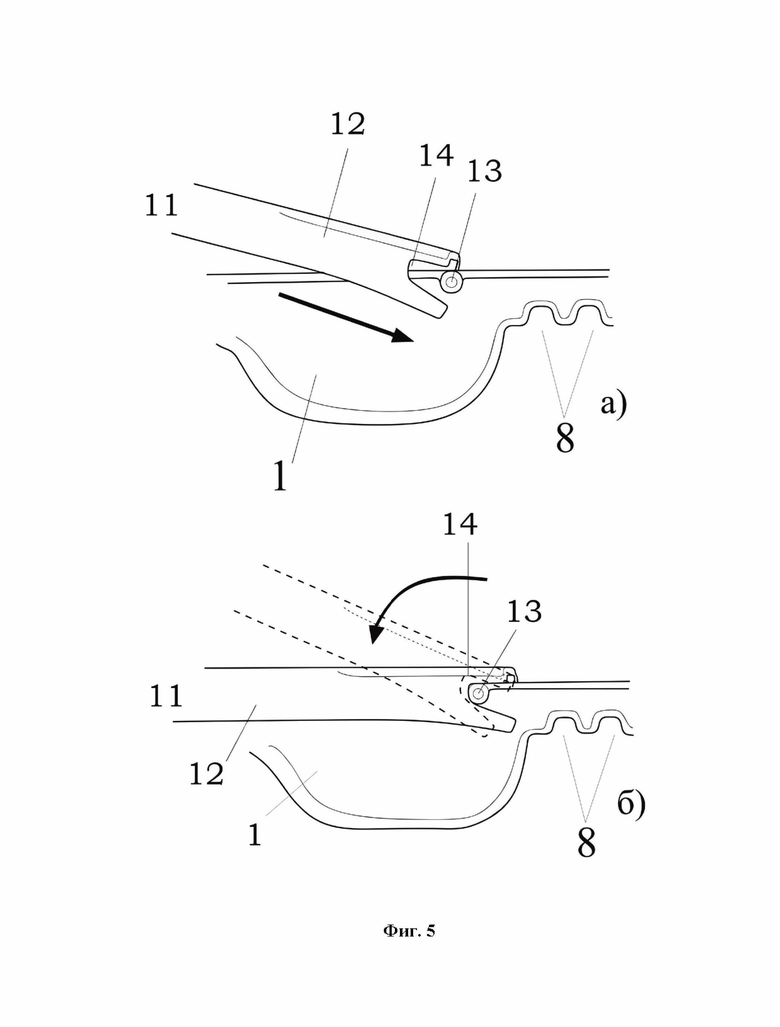

Фиг. 5 иллюстрирует крепление столика к ограждающей рамке.

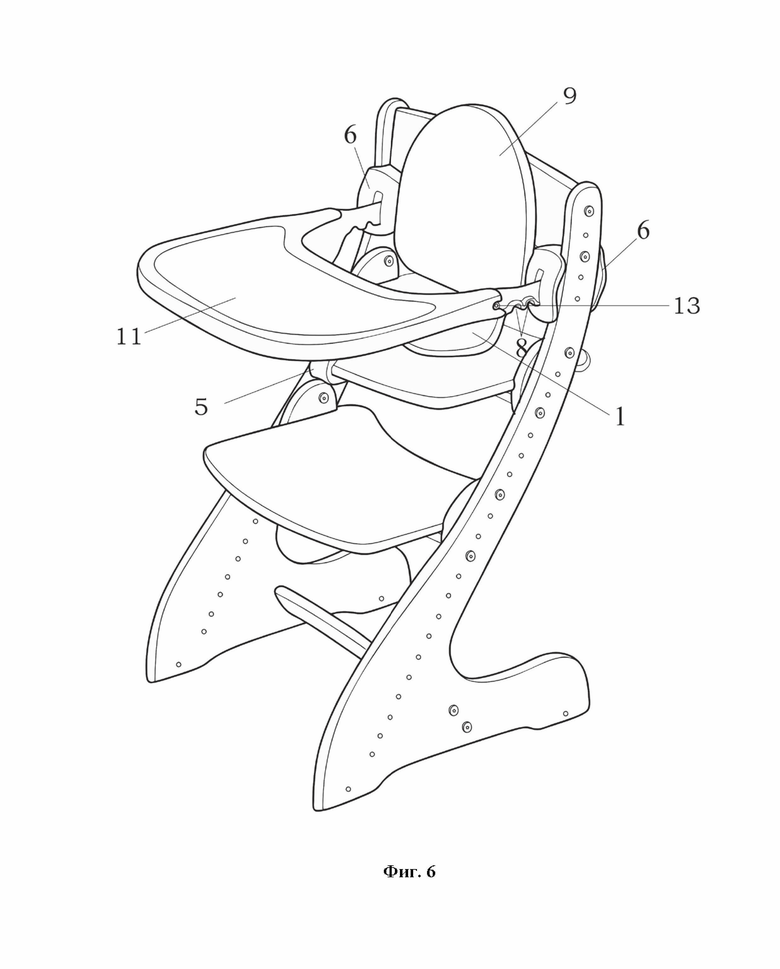

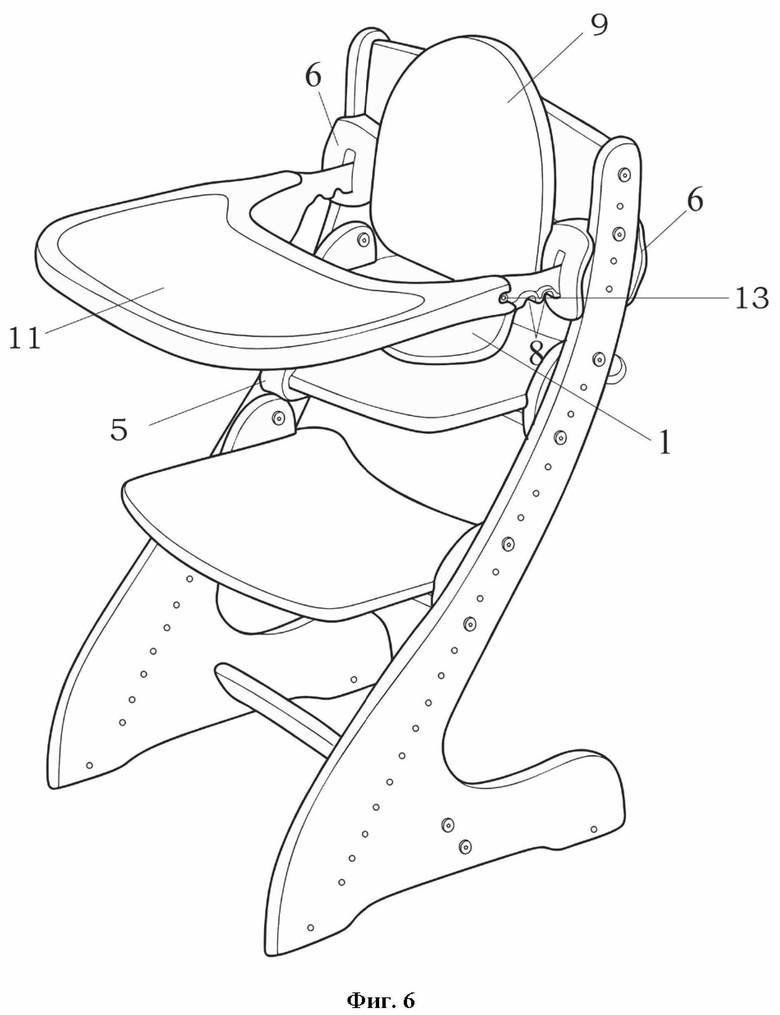

На Фиг. 6 показан детский стул с ограничителем по настоящему изобретению с установленным столиком.

На Фиг. 7 показан детский стул по Фиг. 6 со снятым столиком.

Подробное описание вариантов осуществления

Ограничитель для детского стула по настоящему изобретению предназначен для фиксации ребёнка в детском стуле.

Как показано на Фиг. 1, ограничитель содержит ограждающую рамку 1, выполненную дугообразной формы с габаритами по размерам сиденья детского стула. Ограждающая рамка 1 (как и все остальные части ограничителя) может быть выполнена из соответствующей пластмассы, используемой, как известно специалистам, для производства детской мебели. Дугообразная форма ограждающей рамки 1 не обязательно полностью скруглена: как показано на Фиг. 1, она может иметь плоскую среднюю часть 2 и прямые концы 3, соединённые скруглёнными частями со средней частью.

Ограждающая рамка 1 имеет в середине стойку 4, предназначенную для упора в передний край сиденья детского стула, чтобы фиксировать и надёжно удерживать ограждающую рамку 1 относительно сидения стула.

Нижний конец стойки 4 может быть снабжён средством 5 крепления к сиденью. На Фиг. 1 это средство 5 крепления показано в виде зажима, охватывающего сиденье спереди. При этом на сиденье снизу может быть предусмотрен выступ для фиксации на нём отверстия в зажиме. Либо в нижней горизонтальной части средства 5 крепления может быть предусмотрено резьбовое отверстие для винта, фиксирующего этот зажим снизу к сиденью. Специалистам понятно, что средство 5 крепления может иметь и иное выполнение, которое обеспечит прикрепление стойки 4 к сиденью.

Концы 3 ограждающей рамки 1 выполнены для размещения в двух симметричных боковых креплениях 6, имеющих сквозные отверстия 7. Эти боковые крепления 6 предназначены для установки на боковых стойках детского стула, чтобы надёжно удерживать ограждающую рамку 1, и имеют подходящую форму для такой установки. Боковые крепления 6 могут иметь соответствующие средства для фиксации на боковых стойках детского стула, например, резьбовые отверстия или иные известные специалистам средства. Для того, чтобы обеспечить возможность установки боковых креплений 6 на детских стульях разных производителей, боковые крепления 6 могут быть выполнены, к примеру, раздвижными, либо дополняться вкладышами, применяемыми в случае, когда ширина боковых стоек детского стула меньше ширины проёма в боковом креплении 6 под боковую стойку детского стула.

На концах 3 ограждающей рамки 1 предусмотрены пазы 8 для фиксации выбранной глубины вдвигания этих концов в сквозные отверстия 7 боковых креплений 6. Фиг. 2 иллюстрирует установку конца 3 ограждающей рамки 1 в сквозном отверстии 7. Как ясно из этого чертежа, конец 3 вдвигается в сквозное отверстие 7 под некоторым углом к горизонтали до совпадения подходящего паза 8 с краем сквозного отверстия 7 (Фиг. 2а), после чего ограждающая рамка 1 опускается на сиденье детского стула (Фиг. 2б). При необходимости изменить глубину вдвигания передний край ограждающей рамки 1 приподнимается (Фиг. 2в) и додвигается до совпадения подходящего паза 8 с краем сквозного отверстия 7 (Фиг. 2г). На Фиг. 2б-2г пунктиром показаны зубец, на который попадает один из пазов 8 при установке ограждающей рамки 1, а также усиливающий выступ под этим зубцом для большей надёжности бокового крепления 6. Отметим, что пазы 8 могут иметь пилообразную форму. Количество пазов может отличаться от показанного на Фиг. 2, хотя три паза можно считать оптимальным.

Предпочтительно, концы 3 ограждающей рамки 1 выполнены такой длины, чтобы даже при минимальной глубине вдвигания в сквозные отверстия 7 эти концы 3 выступали за боковые крепления 6 с задней стороны детского стула. Назначение этих выступающих концов пояснено далее.

На Фиг. 1 ссылочной позицией 9 обозначена съёмная накладка, которая будет пояснена далее.

В предпочтительном варианте ограничитель по настоящему изобретению может включать в себя столик 11 (Фиг. 3, 4), используемый для размещения на нём посуды с едой или игрушек. На Фиг. 3 столик 11 показан с небольшим углублением, наличие которого предпочтительно, но не обязательно. Столик 11 имеет по бокам удлинения 12 и выполнен с возможностью размещения на ограждающей рамке 1. Для этого на боковых сторонах ограждающей рамки 1 (предпочтительно в тех местах, где начинаются её концы 3) выполнены выступы 13 (видные и на Фиг. 1), а на концах боковых удлинений 12 столика 11 выполнены вырезы 14 (показанные на Фиг. 4 и 5), предназначенные для размещения в них выступов 13 ограждающей рамки 1.

Фиг. 5 иллюстрирует установку выреза 14 на выступе 13. Столик 11 подаётся под некоторым углом к горизонтали, чтобы боковое удлинение 12 установилось вырезом 14 на выступе 13 (Фиг. 5а), после чего столик 11 опускается на ограждающую рамку 1 (Фиг. 5б). В другом варианте осуществления вырезы 14 могут быть сквозными отверстиями, в которые вставляются выступы 13 при небольшом сведении концов дугообразной ограждающей рамки 1, имеющей некоторую упругость.

Для большей надёжности установки столика 11 он с нижней стороны может быть снабжён средством для крепления к стойке 4. К примеру, это может быть клипса для фиксации, которая при установке столика 11 на ограждающую рамку 1 защёлкивается на соответствующем выступе, выполненном на стойке 4 с её передней стороны. Иначе, таким средством для крепления может быть винт, вворачиваемый в резьбовое отверстие в стойке 4. Конкретное выполнение такого средства не входит в объём охраны по настоящему изобретению.

Для повышения удобства пользования в столике 11 с нижней стороны могут быть предусмотрены выемки 15 для того, чтобы имелась возможность размещать снятый столик 11 с задней стороны детского стула этими выемками 15 на концах ограждающей рамки 1, выступающих за габарит боковых креплений 6, либо на задних сторонах самих боковых креплений 6, как показано на Фиг. 7.

Упомянутая выше съёмная накладка 9 (Фиг. 1, 3 и 4) предназначена для установки на спинке детского стула. Для этого на задней стороне съёмной накладки 9 может быть предусмотрен крючок 16 (см. Фиг. 4), надеваемый на спинку детского стула. Съёмная накладка 9 фиксируется на боковых креплениях 6, для чего с её задней стороны выполнены отгибаемые лепестки 17 с отверстиями под соответствующие выступы (не показано) на тех сторонах боковых креплений 6, которые обращены одна к другой. В другом варианте осуществления съёмная накладка 9 может вставляться своими боковыми сторонами в соответствующие пазы в боковых креплениях 6 либо привинчиваться к соответствующим выступам на боковых креплениях 6 через предусмотренные для этого отверстия (не показано). В съёмной накладке 9 могут быть выполнены прорези 10 для закрепления в них концов страховочных ремней, с помощью которых можно дополнительно ограничить подвижность сидящего на детском стуле ребёнка.

Детский стул с установленным ограничителем по настоящему изобретению показан на Фиг. 6 и 7.

Следует отметить, что ограничитель по настоящему изобретению предназначен для применения с детскими стульями, которые выпускаются многими производителями на рынке (см., например, модели на сайте https://www.wildberries.ru/recommendation/catalog?type=similar&forproduct=57575302&excludeNms=true).

Установка ограничителя по настоящему изобретению на таком детском стуле осуществляется следующим образом.

Сначала на боковых стойках детского стула устанавливаются боковые крепления 6 и, при необходимости, крепятся с помощью предусмотренных крепёжных средств, упомянутых выше. Ограждающая рамка 1 вставляется своими концами 3 в сквозные отверстия 7 боковых креплений 6 на нужную глубину в зависимости от размера ребёнка, усаживаемого на этот детский стул. Стойка 4 примыкает к сиденью детского стула и фиксируется своим средством 5 крепления. Съёмная накладка 9 может устанавливаться на спинке детского стула своим крючком 16 и крепится отгибаемыми лепестками 17 к соответствующим выступам боковых креплений 6. Столик 11 надевается вырезами 14 на концах удлинений 12 на выступы 13 ограждающей рамки 1 и опускается на неё с фиксацией к стойке 4 при наличии соответствующего средства, описанного выше.

При необходимости удалить столик 11 его снимают с ограждающей рамки 1 и вешают выемками 15 на концах 3 ограждающей рамки 1, выступающих сзади из сквозных отверстий 7 в боковых креплениях 6 (Фиг. 7).

Таким образом, ограничитель для детского стула по настоящему изобретению, расширяя арсенал технических средств, повышает удобство эксплуатации за счёт возможности размещения ненужного в данный момент столика 11 сзади детского стула. Кроме того, данный ограничитель может использоваться с однотипными стульями разных производителей, что является его дополнительным преимуществом.

Изобретение относится к детской мебели. Ограничитель для детского стула содержит ограждающую рамку дугообразной формы с габаритами по размерам сиденья детского стула, имеющую в середине стойку для упора в передний край сиденья. Ограничитель также содержит два симметричных боковых крепления, предназначенных для установки на боковых стойках детского стула. Каждое боковое крепление имеет сквозное отверстие для размещения в нём соответствующего конца ограждающей рамки. На концах ограждающей рамки с нижней стороны предусмотрены пазы для фиксации выбранной глубины вдвигания этих концов в сквозные отверстия боковых креплений. Кроме этого ограничитель содержит столик с боковыми удлинениями, предназначенный для установки на ограждающей рамке. На боковых сторонах ограждающей рамки выполнены выступы, а на концах боковых удлинений столика выполнены вырезы, предназначенные для размещения в них выступов ограждающей рамки. Столик с нижней стороны снабжён выемками для возможности его размещения с задней стороны детского стула на концах ограждающей рамки, выступающих из боковых креплений. Ограничитель дополнительно содержит съёмную накладку, предназначенную для установки на спинке детского стула с фиксацией на боковых креплениях. В съёмной накладке выполнены прорези для закрепления в них концов страховочных ремней. Технический результат – повышение удобства эксплуатации с обеспечением возможности крепления снятого столика на стуле. 4 з.п. ф-лы, 7 ил.

1. Ограничитель для детского стула, содержащий: ограждающую рамку дугообразной формы с габаритами по размерам сиденья детского стула, имеющую в середине стойку для упора в передний край сиденья; два симметричных боковых крепления, предназначенных для установки на боковых стойках детского стула, причём каждое боковое крепление имеет сквозное отверстие для размещения в нём соответствующего конца ограждающей рамки; при этом на концах ограждающей рамки с нижней стороны предусмотрены пазы для фиксации выбранной глубины вдвигания этих концов в сквозные отверстия боковых креплений; столик с боковыми удлинениями, предназначенный для установки на ограждающей рамке, при этом на боковых сторонах ограждающей рамки выполнены выступы, а на концах боковых удлинений столика выполнены вырезы, предназначенные для размещения в них выступов ограждающей рамки, при этом столик с нижней стороны снабжён выемками для возможности его размещения с задней стороны детского стула на концах ограждающей рамки, выступающих из боковых креплений, съёмную накладку, предназначенную для установки на спинке детского стула с фиксацией на боковых креплениях, при этом в съёмной накладке выполнены прорези для закрепления в них концов страховочных ремней.

2. Ограничитель по п. 1, в котором пазы на концах ограждающей рамки выполнены пилообразными.

3. Ограничитель по п. 1, в котором нижний конец стойки ограждающей рамки снабжён средством крепления к сиденью.

4. Ограничитель по п. 1, в котором концы ограждающей рамки выполнены такой длины, чтобы даже при минимальной глубине вдвигания они выступали за боковые крепления.

5. Ограничитель по п. 1, в котором столик с нижней стороны снабжён средством для крепления к стойке ограждающей рамки.
