БЕЗЫГОЛЬНАЯ ШПРИЦЕВАЯ СИСТЕМА С РЕГУЛИРУЕМЫМИ ПАРАМЕТРАМИ ДЛЯ ИНЪЕКЦИИ ПРЕПАРАТА Российский патент 2024 года по МПК A61M5/30 A61M5/31 A61M5/315

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[0001] Настоящее изобретение относится к безыгольной шприцевой системе и, более конкретно, к безыгольной шприцевой системе, имеющей регулируемые параметры для инъекции препарата, включая режим инъекции, количество инъекции, глубину инъекции и количество инъекций препарата.

УРОВЕНЬ ТЕХНИКИ

[0002] В общем, шприц - это устройство для введения лекарственного раствора в ткани организма. Шприц включает в себя иглу, вставленную в корпус, цилиндр шприца, в котором размещается лекарственный раствор, и поршень, который совершает возвратно-поступательное движение внутри цилиндра шприца и проталкивает лекарственный раствор с помощью иглы. В игле проколото отверстие, чтобы можно было ввести препарата при инъекции.

[0003] В последнее время, чтобы уменьшить страх перед иглой шприца и предотвратить заражение через иглу, активно проводят исследования и разработки шприцев без иглы.

[0004] Однако поскольку существующий безыгольный шприц выполнен с возможностью для инъекции заданного количества препарата только в одну часть кожи за один раз, может произойти повреждение кожной ткани.

[0005] Кроме того, поскольку после одной инъекции возникает дискомфорт, такой как перезагрузка, существует ограничение, заключающееся в том, что безыгольный шприц не может быть использован для равномерного многократного введения препарата в большую площадь кожи при уходе за кожей и т.п.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ТЕХНИЧЕСКАЯ ПРОБЛЕМА

[0006] Задачей настоящего изобретения является предоставление безыгольной шприцевой системы, в которой пользователь может вводить препарат, одновременно регулируя параметры инъекции препарата, чтобы можно было повысить удобство использования.

ТЕХНИЧЕСКОЕ РЕШЕНИЕ

[0007] Согласно аспекту настоящего изобретения предложена безыгольная шприцевая система, имеющая регулируемые параметры для инъекции препарата, при этом безыгольная шприцевая система включает в себя: соленоид, витки которого намотаны на внешней периферийной поверхности корпуса; цилиндр, соединенный с корпусом и сообщающийся с открытой передней поверхностью корпуса; участок для размещения препарата, который образован на передней внутренней стороне цилиндра и в котором размещают препарат, вводимый снаружи; участок сопла, который образован перед цилиндром и через который препарат, находящийся в участке для размещения препарата, выпускается вперед; подвижное магнитное тело, которое расположено внутри корпуса и движется вперед под действием магнитной силы, генерируемой при подаче питания на соленоид; поршень, который расположен внутри цилиндра и движется вперед под действием импульса, приложенного подвижным магнитным телом, когда подвижное магнитное тело движется вперед, для создания давления на препарат в участке для размещения препарата; генератор импульсов, подающий импульс на соленоид; пользовательский интерфейс, который позволяет пользователю устанавливать параметры инъекции, включая по меньшей мере один из режима инъекции, количества инъекции, глубины инъекции и скорости инъекции препарата, выпускаемого через сопло и вводимого в кожу; и блок управления, регулирующий по меньшей мере часть из ряда выводов N, периода T, амплитуды, времени t_on вывода и времени t_off выключения вывода, при которых импульс не выводится, импульса, подаваемого на соленоид от генератора импульсов в соответствии с параметрами инъекции, установленными через пользовательский интерфейс, для управления параметрами инъекции.

[0008] Пользовательский интерфейс, в котором режим инъекции препарата разделен на однократный режим, в котором препарат вводится один раз, пакетный режим, в котором препарат вводится заданное количество раз, и непрерывный режим, в котором инъекция и блокировка препарата непрерывно повторяются и отображаются, может позволить пользователю выбирать и устанавливать режим инъекции препарата.

[0009] Когда однократный режим устанавливают через пользовательский интерфейс, блок управления может один раз установить количество выводов импульсов, может регулировать амплитуду импульса в соответствии с глубиной инъекции препарата, установленной через пользовательский интерфейс, и может регулировать время t_on вывода импульса в зависимости от количества инъекции препарата.

[0010] Когда пакетный режим устанавливают через пользовательский интерфейс, блок управления может устанавливать количество выводов импульса на заданное количество раз, может регулировать амплитуду импульса в соответствии с глубиной инъекции препарата, установленной через пользовательский интерфейс, может регулировать время t_on вывода импульса в соответствии с количеством инъекции препарата, регулирует период импульса в соответствии со скоростью инъекции препарата и может устанавливать время, полученное путем вычитания времени t_on вывода импульса из периода импульса, на время t_off выключения вывода.

[0011] Когда режим непрерывной инъекции установлен через пользовательский интерфейс, блок управления может регулировать амплитуду импульса в соответствии с глубиной инъекции препарата, установленной через пользовательский интерфейс, может регулировать время t_on вывода импульса в соответствии с количеством инъекции препарата, может регулировать период импульса в соответствии со скоростью инъекции препарата и может устанавливать время, полученное путем вычитания времени t_on вывода импульса из периода импульса, на время t_off выключения вывода.

[0012] Пользовательский интерфейс может позволять пользователю увеличивать/уменьшать и устанавливать количество инъекции препарата в пределах заданного диапазона, а блок управления может увеличивать время t_on вывода импульса по мере увеличения количества инъекции препарата, установленного через пользовательский интерфейс.

[0013] Пользовательский интерфейс, в котором глубина инъекции препарата разделена на множество уровней с заданным интервалом глубины, может позволять пользователю выбирать один из множества уровней и устанавливать выбранный уровень, а блок управления может увеличивать амплитуду импульса по мере увеличения глубины инъекции препарата, заданной через пользовательский интерфейс.

[0014] Пользовательский интерфейс, в котором скорость инъекции препарата отображается в количестве инъекций препарата в секунду, может позволять пользователю устанавливать скорость инъекции путем увеличения/уменьшения количества инъекций препарата в секунду, и по мере того, как скорость инъекции препарата, установленная через пользовательский интерфейс, увеличивается, блок управления может уменьшать период импульса и может уменьшать время t_off выключения вывода.

[0015] Пользовательский интерфейс может включать в себя блок выбора, с помощью которого пользователь выбирает каждый из режима инъекции, количества инъекции, глубины инъекции и скорости инъекции, а также блок отображения, на котором отображаются каждый из режима инъекции, количества инъекции, глубины инъекции и скорости инъекции, выбранные пользователем.

[0016] Пользовательский интерфейс может включать в себя терминал, способный осуществлять проводную или беспроводную связь с блоком управления.

[0017] Безыгольная шприцевая система может дополнительно включать в себя упругий элемент для поршня, который расположен внутри по меньшей мере одного из корпуса и цилиндра и прикладывает силу упругости к поршню в направлении, в котором поршень движется назад, когда прекращают подачу тока на соленоид.

[0018] Безыгольная шприцевая система может дополнительно включать в себя клапан открывания/закрывания участка сопла, который установлен для открывания/закрывания проходного отверстия между участком сопла и участком для размещения препарата, и нажимается давлением жидкости, прикладываемым препаратом из участка для размещения препарата, во время перемещения поршня вперед для открывания проходного отверстия, и упруго восстанавливается, когда давление жидкости сбрасывают для закрывания проходного отверстия.

[0019] Безыгольная шприцевая система может дополнительно включать в себя охлаждающую камеру, которая снаружи окружает соленоид на наружной стороне корпуса и поглощает и охлаждает тепло, вырабатываемое в соленоиде, посредством охлаждающей жидкости.

[0020] Согласно другому аспекту настоящего изобретения предложена безыгольная шприцевая система, имеющая регулируемые параметры для инъекции препарата, причем безыгольная шприцевая система включает в себя: соленоид, витки которого намотаны на внешней периферийной поверхности корпуса; цилиндр, соединенный с корпусом и сообщающийся с открытым передним участком поверхности корпуса; участок для размещения препарата, который образован на передней внутренней стороне цилиндра и в котором размещают препарат, вводимый снаружи; участок сопла, который образован перед цилиндром и через который препарат, находящийся в участке для размещения препарата, выпускается вперед; подвижное магнитное тело, которое расположено внутри корпуса и движется вперед под действием магнитной силы, генерируемой при подаче питания на соленоид; поршень, который расположен внутри цилиндра и движется вперед под действием импульса, приложенного движущимся магнитным телом, когда подвижное магнитное тело движется вперед, для создания давления на препарат в участке для размещения препарата; клапан открывания/закрывания участка сопла, который образован для открывания / закрывания проходного отверстия между участком сопла и участком для размещения препарата, продвигается давлением жидкости, прикладываемым препаратом из участка для размещения препарата во время движения поршня вперед для открывания проходного отверстия, и упруго возвращается, когда давление жидкости сбрасывается для закрывания проходного отверстия; охлаждающую камеру, которая предусмотрена для охвата снаружи соленоида на наружной стороне корпуса и поглощает и охлаждает тепло, вырабатываемое в соленоиде, посредством охлаждающей жидкости; генератор импульсов, подающий импульс на соленоид; пользовательский интерфейс, который позволяет пользователю устанавливать параметры инъекции, включая по меньшей мере один из режима инъекции, количества инъекции, глубины инъекции и скорости инъекции препарата, выбрасываемого через участок сопла и вводимого в кожу; и блок управления, регулирующий по меньшей мере один из ряда выводов N, периода T, амплитуды, времени t_on вывода и времени t_off выключения вывода, при котором импульс не выводится, импульса, подаваемого на соленоид от генератора импульсов в соответствии с параметрами инъекции, установленными через пользовательский интерфейс, для управления параметрами инъекции, при этом пользовательский интерфейс, в котором режим инъекции препарата разделен на однократный режим, в котором препарат вводится один раз, пакетный режим, при котором препарат вводится заданное количество раз и непрерывный режим, при котором инъекция и блокировка препарата непрерывно повторяются и отображаются, позволяет пользователю выбирать и устанавливать режим инъекции препарата, а при однократном режиме, установленного через пользовательский интерфейс, блок управления один раз устанавливает количество выводов импульса, регулирует амплитуду импульса в соответствии с глубиной инъекции препарата, установленной через пользовательский интерфейс, и регулирует время t_on вывода импульса в зависимости от количества инъекции препарата, а когда через пользовательский интерфейс установлен пакетный режим, блок управления устанавливает количество выводов импульса на установленное количество раз, регулирует амплитуду импульса в соответствии с глубиной инъекции препарата, установленной через пользовательский интерфейс, регулирует время t_on вывода импульса в соответствии с количеством инъекции препарата, регулирует период импульса в соответствии со скоростью инъекции препарата и устанавливает время, полученное путем вычитания времени t_on вывода импульса от периода импульса, на время t_off выключения вывода, а когда через пользовательский интерфейс установлен непрерывный режим, блок управления регулирует амплитуду импульса в соответствии с глубиной инъекции препарата, установленной через пользовательский интерфейс, регулирует время t_on вывода импульса в соответствии с количеством инъекции препарата, регулирует период импульса в соответствии с скоростью инъекции препарата и устанавливает время, полученное путем вычитания времени t_on вывода импульса от периода импульса, на время t_off выключения вывода.

[0021] Согласно другому аспекту настоящего изобретения предложена безыгольная шприцевая система, имеющая регулируемые параметры для инъекции препарата, при этом безыгольная шприцевая система включает в себя: соленоид, витки которого намотаны на внешней периферийной поверхности корпуса; цилиндр, соединенный с корпусом и сообщающийся с открытой передней частью поверхности корпуса; участок для размещения препарата, который образован на передней внутренней стороне цилиндра и в котором размещается препарат, вводимый снаружи; участок сопла, который образован перед цилиндром и через который препарат, находящийся в участке для размещения препарата, выпускается вперед; поршень, который расположен внутри корпуса и движется вперед под действием магнитной силы, генерируемой при подаче питания на соленоид, для создания давления на препарат в участке для размещения препарата; генератор импульсов, подающий импульс на соленоид; пользовательский интерфейс, который позволяет пользователю устанавливать параметры инъекции, включая по меньшей мере один из режима инъекции, количества инъекции, глубины инъекции и скорости инъекции препарата, выбрасываемого через участок сопла и вводимого в кожу; и блок управления, регулирующий по меньшей мере часть из ряда выводов N, периода T, амплитуды, времени t_on вывода и времени t_off выключения вывода, при котором импульс не выводится, импульса, подаваемого на соленоид от генератора импульсов в соответствии с параметрами инъекции, установленными через пользовательский интерфейс, для управления параметрами инъекции.

[0022] Согласно другому аспекту настоящего изобретения предложена безыгольная шприцевая система, имеющая регулируемые параметры для инъекции препарата, причем безыгольная шприцевая система включает в себя: участок для размещения препарата, в котором размещается препарат, вводимый снаружи; участок сопла, через который препарат, находящийся в участке для размещения препарата, выпускается вперед; соленоидный механизм, включающий в себя поршень, который неоднократно создает давление на препарат в участке для размещения препарата, повторяя движение вперед и назад, так что препарат, находящийся в участке для размещения препарата, выпускается через участок сопла, соленоид, который создает электромагнитную силу для перемещения поршня вперед и генератор импульсов, подающий импульс на соленоид; и блок управления, управляющий генератором импульсов для регулирования количества и глубины инъекции препарата, выпускаемого через участок сопла и вводимого в кожу.

[0023] Согласно другому аспекту настоящего изобретения предложена безыгольная шприцевая система, имеющая регулируемые параметры для инъекции препарата, причем безыгольная шприцевая система включает в себя: участок для размещения препарата, в котором размещается препарат, вводимый снаружи; участок сопла, через который препарат, находящийся в участке для размещения препарата, выпускается вперед; соленоид, включающий в себя поршень, который неоднократно создает давление на препарат в участке для размещения препарата, повторяя движение вперед и назад, так что препарат, находящийся в участке для размещения препарата, выпускается через участок сопла, соленоид, который создает электромагнитную силу для перемещения поршня вперед, и генератор импульсов, подающий импульс на соленоид; пользовательский интерфейс, который позволяет пользователю устанавливать количество инъекции и глубину инъекции препарата, выбрасываемого через участок сопла и вводимого в кожу; и блок управления, управляющий генератором импульсов на основе установочной информации, введенной в пользовательский интерфейс.

[0024] Согласно другому аспекту настоящего изобретения предложена безыгольная шприцевая система, имеющая регулируемые параметры для инъекции препарата, причем безыгольная шприцевая система включает в себя: цилиндр, имеющий образованный в нем участок для размещения препарата, в котором размещается препарат, вводимый снаружи; участок сопла, который сообщается с участком для размещения препарата цилиндра, и через который препарат, находящийся в участке для размещения препарата, выпускается вперед; участок, создающий давление на препарат, создающий давление на препарат в участке для размещения препарата, чтобы препарат протекал к участку сопла; приводной блок, приводящий в движение участок для размещения препарата; генератор импульсов, который подает импульс на приводной блок; пользовательский интерфейс, который позволяет пользователю устанавливать параметры инъекции, включая по меньшей мере один из режима инъекции, количества инъекции, глубины инъекции и скорости инъекции препарата, выбрасываемого через участок сопла и вводимого в кожу; и блок управления, регулирующий по меньшей мере часть из ряда выводов N, периода T, амплитуды, времени t_on вывода и времени t_off выключения вывода, при котором импульс не выводится, импульса, подаваемого на приводной блок от генератора импульсов в соответствии с параметрами инъекции, установленными через пользовательский интерфейс, для управления параметрами инъекции.

ЭФФЕКТЫ ИЗОБРЕТЕНИЯ

[0025] Настоящее изобретение выполнено таким образом, что пользователь может регулировать параметры инъекции, включая режим инъекции, количество инъекции, глубину инъекции и скорость инъекции препарата, и, таким образом, имеет преимущество в повышении удобства использования.

[0026] Кроме того, пользователь может установить желаемые параметры инъекции через пользовательский интерфейс, и таким образом удобство может быть повышено.

[0027] Кроме того, количество выводов, период, амплитуда, время вывода и время выключения вывода импульса, подаваемого на соленоид, может быть отрегулировано, чтобы пользователь мог регулировать желаемые параметры инъекции препарата.

ОПИСАНИЕ ЧЕРТЕЖЕЙ

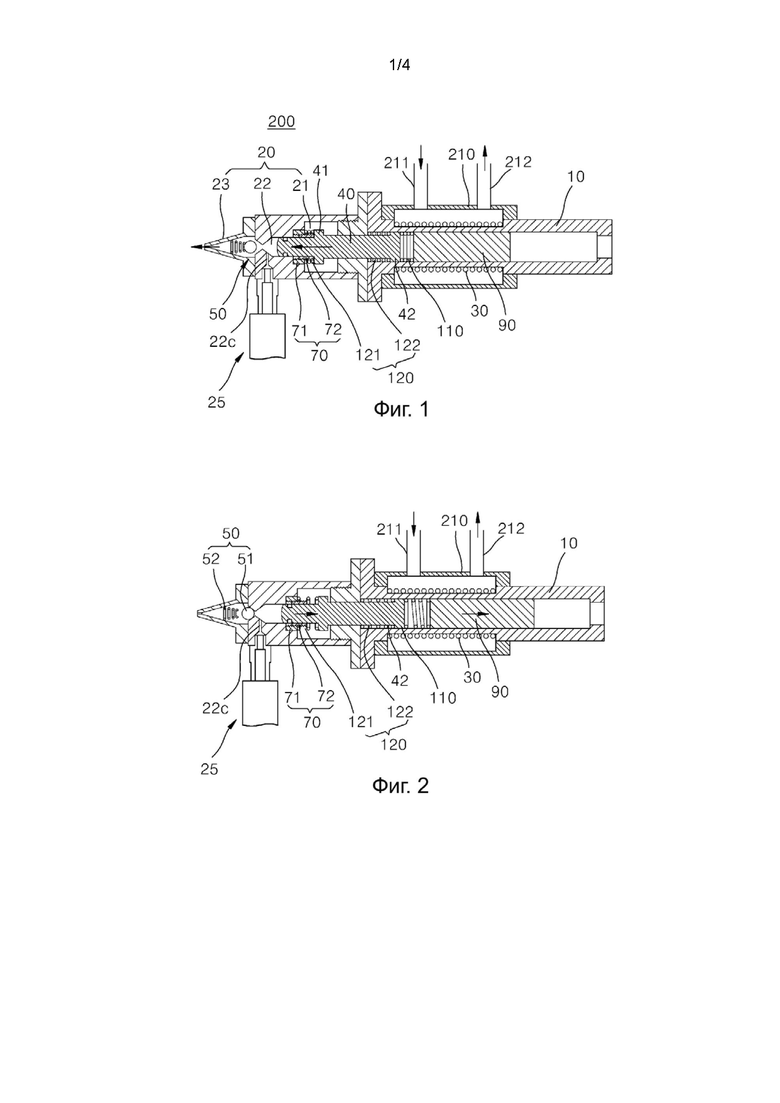

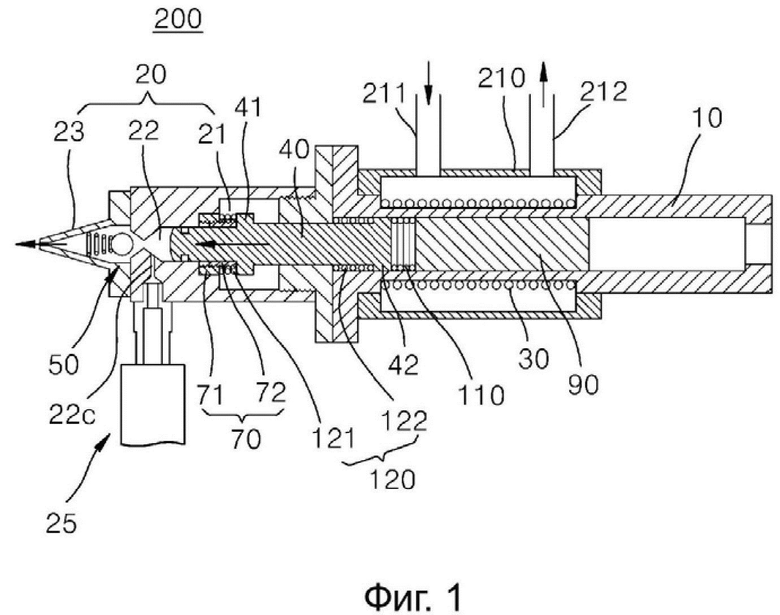

[0028] Фиг. 1 представляет вид, показывающий состояние движения вперед поршня безыгольного шприца согласно варианту осуществления настоящего изобретения.

[0029] Фиг. 2 представляет вид, показывающий состояние движения назад поршня безыгольного шприца согласно варианту осуществления настоящего изобретения.

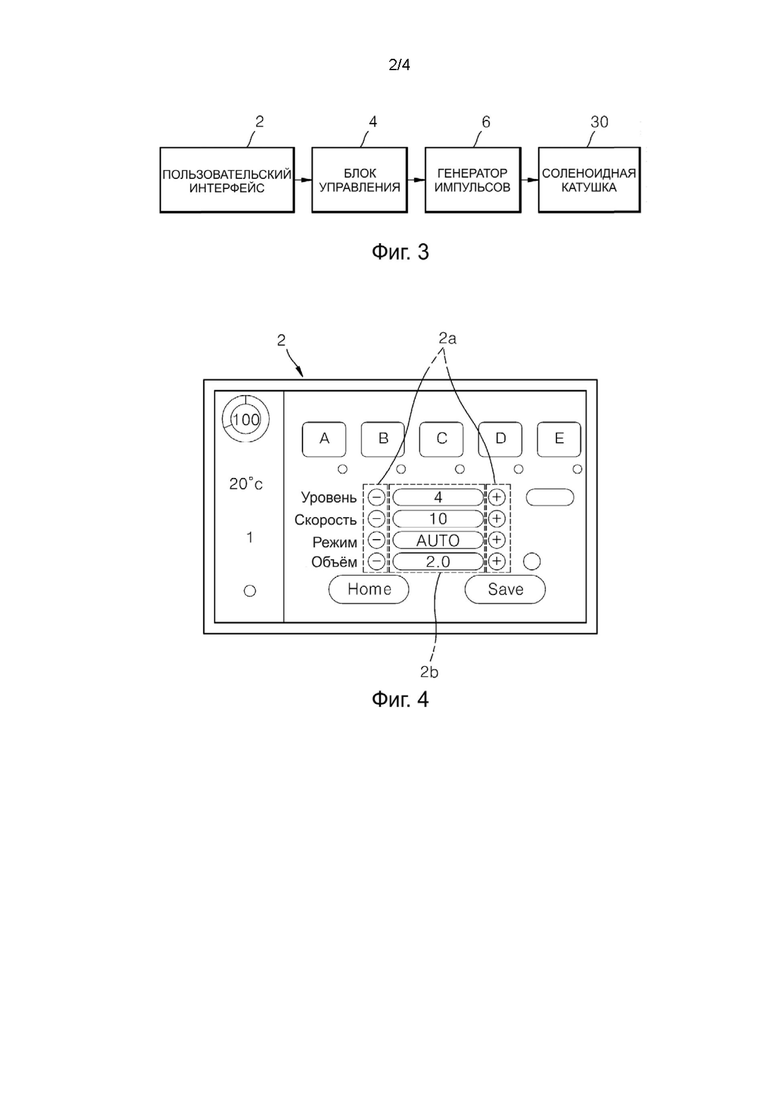

[0030] Фиг. 3 представляет блок-схему, схематически показывающую конфигурацию безыгольной шприцевой системы, имеющей регулируемые параметры для инъекции препарата, согласно варианту осуществления настоящего изобретения.

[0031] На фиг. 4 показан пример пользовательского интерфейса в безыгольной шприцевой системе согласно варианту осуществления настоящего изобретения.

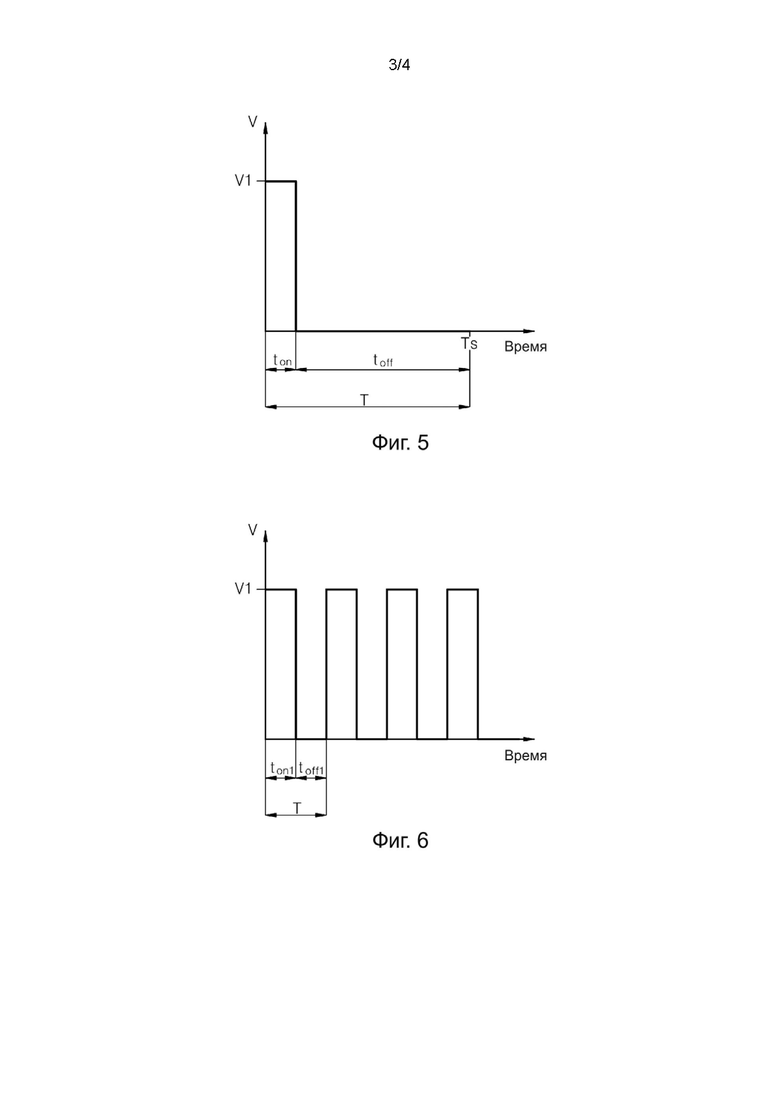

[0032] Фиг. 5 представляет вид, показывающий пример формы импульса, когда режим инъекции безыгольной шприцевой системы согласно варианту осуществления настоящего изобретения представляет однократный режим.

[0033] Фиг. 6 представляет вид, показывающий первый пример формы импульса, когда режим инъекции безыгольной шприцевой системы согласно варианту осуществления настоящего изобретения представляет собой 4-кратный пакетный режим, и задают первое количество инъекции и первую скорость инъекции.

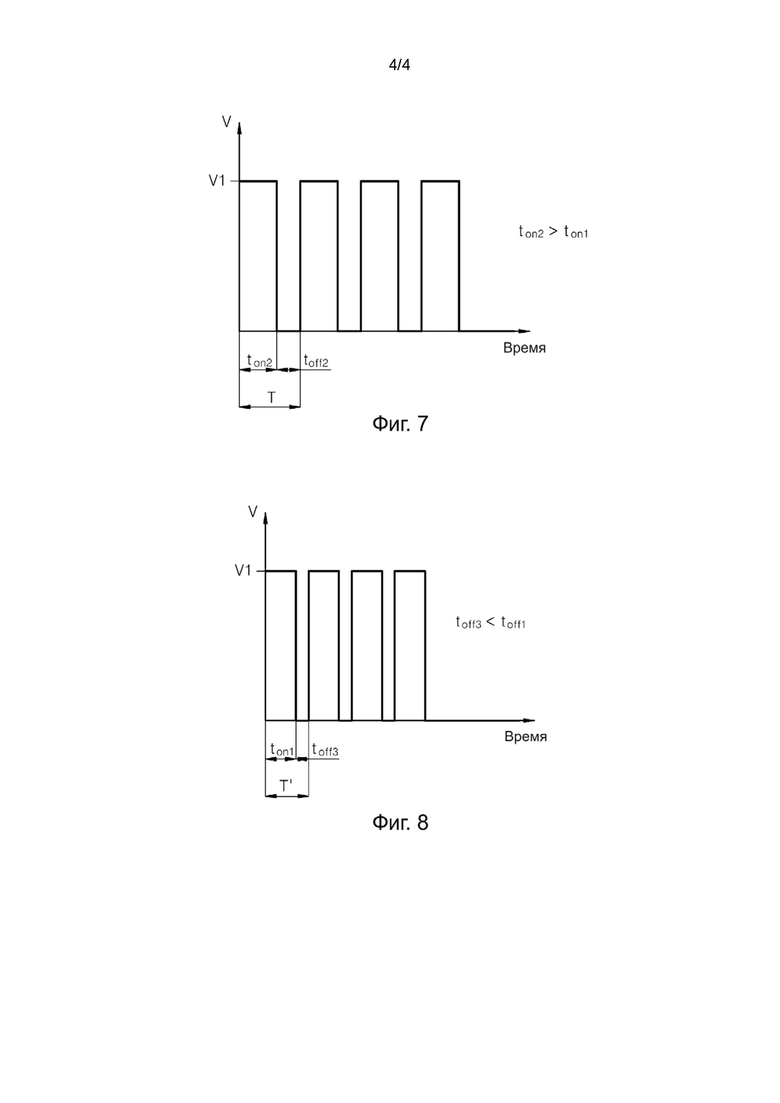

[0034] Фиг. 7 представляет вид, показывающий второй пример формы импульса, когда режим инъекции безыгольной шприцевой системы согласно варианту осуществления настоящего изобретения представляет собой 4-кратный пакетный режим, и задают второе количество инъекции и первую скорость инъекции.

[0035] Фиг. 8 представляет вид, показывающий третий пример формы импульса, когда режим инъекции безыгольной шприцевой системы согласно варианту осуществления настоящего изобретения представляет собой 4-кратный пакетный режим, и задают первое количество инъекции и вторую скорость инъекции.

ВАРИАНТ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

[0036] Далее вариант осуществления настоящего изобретения будет описан со ссылкой на прилагаемые чертежи.

[0037] Безыгольная шприцевая система согласно варианту осуществления настоящего изобретения представляет собой систему, способную регулировать параметры инъекции безыгольного шприца, который вводит препарат в кожу путем создания давления на препарат без использования иглы шприца.

[0038] Фиг. 1 представляет вид, показывающий состояние движения вперед поршня безыгольного шприца согласно варианту осуществления настоящего изобретения. Фиг. 2 представляет вид, показывающий состояние движения назад поршня безыгольного шприца согласно варианту осуществления настоящего изобретения.

[0039] Как показано на фиг. 1 и 2, безыгольный шприц согласно варианту осуществления настоящего изобретения включает в себя корпус 10, цилиндр 20, соленоид 30, подвижное магнитное тело 90, поршень 40, клапан 50 открывания/закрывания участка сопла, упругий элемент 110 для подвижного магнитного тела, упругий элемент 120 для поршня, блокиратор 70 и охлаждающую камеру 210.

[0040] Безыгольный шприц представляет собой шприц ударного типа, в котором, когда подвижное магнитное тело 90 движется вперед под действием магнитной силы, создаваемой соленоидом 30, подвижное магнитное тело 90 сталкивается с поршнем 40, перемещая поршень 40 вперед.

[0041] Корпус 10 выполнен полым и вытянут в продольном направлении. Передняя поверхность корпуса 10 выполнена открытой.

[0042] Цилиндр 20 выполнен полым и соединен с корпусом 10 так, чтобы сообщаться с открытой передней поверхностью корпуса 10. Основное отверстие 21 цилиндра и участок 22 для размещения препарата образованы внутри цилиндра 20, а участок 31 сопла расположена перед цилиндром 20.

[0043] Основное отверстие 21 цилиндра выполнено в задней части внутренней стороны цилиндра 20, а резьба образована таким образом, что передний конец корпуса 10 вставлен по меньшей мере в часть цилиндра 20, подлежащего винтовому соединению друг с другом.

[0044] Участок 22 для размещения препарата представляет собой отверстие, которое образовано в передней внутренней стороне цилиндра 20 и в которое помещают препарат, вводимый снаружи, и проходит препарат, находящийся под давлением поршня 40. Участок 22 для размещения препарата имеет уменьшенную площадь поперечного сечения по сравнению с основным отверстием 21 цилиндра. Площадь поперечного сечения участка 22 для размещения препарата может быть установлена в соответствии с количеством инъекции препарата. Участок 22 для размещения препарата имеет форму расширяющегося сопла, включающего в себя уменьшенный участок, площадь поперечного сечения которого постепенно уменьшается к передней части, и увеличенный участок, который протяжен из уменьшенной участка и снова увеличивает площадь поперечного сечения. В уменьшенном участке образовано отверстие 22c подачи препарата для подачи препарата снаружи за счет разницы давлений, возникающей при движении поршня 40 назад. Устройство 25 для наполнения препаратом соединено с отверстием 22c подачи препарата.

[0045] Участок 23 сопла расположен перед цилиндром 20 и имеет отверстие, через которое препарат, находящийся в участке 22 для размещения препарата, выпускается вперед. Участок 23 сопла образован таким образом, чтобы сообщаться с участком 22 для размещения препарата и иметь постепенно уменьшающуюся площадь поперечного сечения, и вводит препарат, находящийся в участке 22 для размещения препарата. Участок 23 сопла также может быть выполнен как одно целое на концевом участке цилиндра 20 и также может быть соединен с концевым участком цилиндра 20 для замены. В настоящем варианте осуществления будет описан случай, когда цилиндр 20 образован путем объединения первого блока, в котором образовано основное отверстие 21 цилиндра и участок 22 для размещения препарата, со вторым блоком, в котором образован участок 23 сопла. Однако настоящее изобретение не ограничивается этим, и первый блок и второй блок также могут быть выполнены как единое целое.

[0046] Соленоид 30 представляет собой катушку, которая витки которой намотаны на передней части внешней окружной поверхности корпуса 10 и к которой подается ток, когда поршень 40 движется вперед. Соленоид 30 генерирует магнитную силу в направлении, в котором подвижное магнитное тело 90 движется вперед, когда к соленоиду 30 подается ток, чтобы переместить подвижное магнитное тело 90 вперед.

[0047] Поршень 40 вставлен в корпус 10 и цилиндр 20 в продольном направлении и проталкивает препарат, находящийся в участке 22 для размещения препарата. Поршень 40 расположен отдельно от подвижного магнитного тела 90 внутри корпуса 10 и вставлен перед подвижным магнитным телом 90. Поршень 40 перемещается вперед под действием импульса, приложенного подвижным магнитным телом 90, когда подвижное магнитное тело 90 движется вперед, создавая давление на препарат в участке 22 для размещения препарата по направлению к участку 23 сопла. Первый фланцевый участок 41, выступающий в радиальном направлении, образован на внешней окружной поверхности передней части поршня 40, расположенного внутри цилиндра 20. Первый фланцевый участок 41 блокируется блокиратором 72 регулировки длины, который будет описан позже, во время движения поршня 40 вперед, так что расстояние перемещения поршня 40 вперед ограничивается. Второй фланцевый участок 42, выступающий в радиальном направлении, образован на внешней окружной поверхности задней части поршня 40, расположенного внутри корпуса 10.

[0048] Подвижное магнитное тело 90 не является постоянным магнитом, а образовано из материала, который временно обладает магнетизмом за счет магнитного поля, создаваемого при подаче тока на соленоид 30, и исчезает, когда внешнее магнитное поле исчезает. Будет описан случай, когда подвижное магнитное тело 90 представляет собой железный сердечник.

[0049] Упругий элемент 110 для подвижного магнитного тела расположен между подвижным магнитным телом 90 и поршнем 40 внутри корпуса 10 в продольном направлении корпуса 10. Упругий элемент 110 для подвижного магнитного тела прикладывает силу упругости к подвижному магнитному телу 110 в направлении, в котором подвижное магнитное тело 90 движется назад. Упругий элемент 110 для подвижного магнитного тела представляет собой первую винтовую пружину, которая сжимается, когда подвижное магнитное тело 90 движется вперед, и прикладывает силу упругости к движущемуся магнитному телу 90 в направлении движения подвижного магнитного тела 90 назад. Один конец упругого элемента 110 подвижного магнитного тела может быть соединен с задним концом поршня 40, а другой конец упругого элемента 110 подвижного магнитного тела может быть соединен с передним концом подвижного магнитного тела 90.

[0050] Клапан 50 открывания/закрывания участка сопла установлен для открывания и закрывания проходного отверстия между участком 23 сопла и участком 22 для размещения препарата. Клапан 50 открывания/закрывания участка сопла нажимается давлением жидкости, прикладываемым препаратом, находящимся в участке 22 для размещения препарата, во время движения поршня 40 вперед, чтобы открыть проходное отверстие, и упруго восстанавливается, когда давление жидкости сбрасывается, чтобы закрыть проходное отверстие.

[0051] Клапан 50 открывания/закрывания участка сопла включает в себя шарик 51, установленный в проходном отверстии, и упругий элемент 52, который установлен в участке 23 сопла для создания силы упругости в направлении шарика 51 к участку 22 для размещения препарата. Шарик 51 выполнен таким образом, чтобы входить в увеличенный участок. В настоящем варианте осуществления клапан 50 открывания/закрывания участка сопла был описан как пример шарового клапана. Однако настоящее изобретение не ограничивается этим, и в качестве клапана 50 открывания/закрывания участка сопла могут быть использованы различные клапаны, такие как клапан “утконос”, пластинчатый обратный клапан, электрический регулирующий клапан и т.п.

[0052] Упругий элемент 120 для поршня представляет собой упругий элемент, который расположен внутри по меньшей мере одного из корпуса 10 и цилиндра 20 и прикладывает силу упругости к поршню 40 в направлении движения поршня 40 назад, когда подача тока на соленоид 30 прекращается. Будет описан случай, когда упругий элемент 120 поршня включает в себя вторую винтовую пружину 121 и третью винтовую пружину 122, соединенную с внешней периферийной поверхностью поршня 40.

[0053] Вторая винтовая пружина 121 установлена на поршне 40 и имеет оба конца, расположенные между цилиндром 20 и первым фланцевым участком 41. Вторая винтовая пружина 121 сжимается первым фланцевым участком 41, когда поршень 40 движется вперед, и прикладывает силу упругости к первому фланцевому участку 41 в направлении движения поршня 40 назад, когда поршень 40 движется назад.

[0054] Третья винтовая пружина 122 установлена на поршне 40 и имеет оба конца, расположенные между корпусом 10 и вторым фланцевым участком 42. Вторая винтовая пружина 122 сжимается вторым фланцевым участком 42, когда поршень 40 движется вперед, и прикладывает силу упругости ко второму фланцевому участку 42 в направлении движения поршня 40 назад, когда поршень 40 движется назад.

[0055] Блокиратор 70 соединен с возможностью разъединения между цилиндром 20 и поршнем 40. Блокиратор 70 включает в себя неподвижный блокиратор 71, соединенный с основным отверстием 21 цилиндра и закрепленный на нем, и блокиратор 72 регулировки длины, который привинчен к внутренней окружной поверхности неподвижного блокиратора 71 и регулирует длину, при которой блокиратор 72 регулировки длины соединен с фиксированным блокиратором 71.

[0056] Неподвижный блокиратор 71 имеет внутреннюю резьбу, выполненную на внутренней окружной поверхности неподвижного блокиратора 71 и имеющую форму кольца.

[0057] Блокиратор 72 регулировки длины имеет наружную резьбу на внешней окружной поверхности блокиратора 72 регулировки длины и имеет форму кольца. Между блокиратором 72 регулировки длины и поршнем 40 образуется заданный интервал, и поршень 40 может проходить через внутреннюю часть блокиратора 72 регулировки длины для перемещения вперед и назад.

[0058] Охлаждающая камера 210 представляет собой охлаждающий блок, который соединен с возможностью разъединения с внешней частью корпуса 10, окружает соленоид 30 и охлаждает тепло, вырабатываемое в соленоиде 30, посредством охлаждающей жидкости. Трубка 211 подачи охлаждающей жидкости и трубка 212 выпуска охлаждающей жидкости соединены с охлаждающей камерой 210.

[0059] Трубка 211 подачи охлаждающей жидкости представляет собой канал для подачи охлаждающей жидкости снаружи в охлаждающую камеру 210. Трубка 212 выпуска охлаждающей жидкости представляет собой канал для выпуска охлаждающей жидкости из первой охлаждающей камеры 211 наружу. Открывающий/закрывающий клапан (не показан) может быть установлен в трубке 211 подачи охлаждающей жидкости и трубке 212 выпуска охлаждающей жидкости соответственно.

[0060] Охлаждающая камера 210 выполнена таким образом, что тепло соленоида 30 поглощается для поддержания постоянной температуры и, таким образом, может быть предотвращено ослабление магнитной силы за счет тепла, генерируемого соленоидом 30.

[0061] В настоящем варианте осуществления для охлаждения соленоида 30 используют охлаждающую жидкость, а в качестве охлаждающей жидкости используют воду или воздух. Однако настоящее изобретение не ограничено, и может быть использован способ охлаждения за счет теплопроводности и т.п.

[0062] Между цилиндром 20 и поршнем 40 может быть установлена крышка поршня (не показана). Крышка поршня (не показана) неподвижно установлена на цилиндре 20. Крышка 810 поршня расположена внутри цилиндра 20 и расположена так, чтобы закрывать концевой участок поршня 40. Крышка поршня (не показана) может быть изготовлена из упругого материала, который удлиняется вперед под действием поршня 40, когда поршень 40 движется вперед, и восстанавливается, когда поршень 40 движется назад.

[0063] Фиг. 3 представляет блок-схему, схематически показывающую конфигурацию безыгольной шприцевой системы, имеющей регулируемые параметры для инъекции препарата, согласно варианту осуществления настоящего изобретения.

[0064] Как показано на фиг. 3, безыгольная шприцевая система дополнительно включает в себя пользовательский интерфейс 2, блок управления 4 и генератор 6 импульсов.

[0065] В настоящем изобретении будет описан случай, когда пользовательский интерфейс 2, блок 4 управления и генератор 6 импульсов предусмотрены отдельно от безыгольного шприца, но настоящее изобретение не ограничивается этим, и пользовательский интерфейс 2, блок управления 4 и генератор импульсов 6 также могут быть выполнены как одно целое с безыгольным шприцем.

[0066] Пользовательский интерфейс 2 позволяет пользователю устанавливать параметры инъекции препарата безыгольным шприцем. Пользовательский интерфейс 2 включает в себя терминал, способный осуществлять проводную или беспроводную связь с блоком 4 управления. Терминал может включать в себя компьютер, смартфон, планшетный персональный компьютер (ПК) и т.п.

[0067] Параметры инъекции препарата включают в себя по меньшей мере один из способов инъекции препарата, количества инъекции препарата, глубины инъекции препарата и скорости инъекции препарата.

[0068] Как показано на фиг. 4, пользовательский интерфейс 2 включает в себя блок 2а выбора, с помощью которого пользователь выбирает каждый из режима инъекции (Режим), количества инъекции (Объем), глубины инъекции (Уровень) и скорости инъекции (Скорость), и блок 2b отображения, на котором отображается каждый из режима инъекции, количества инъекции, глубины инъекции и скорости инъекции. То есть блок 2а выбора включает в себя блок выбора режима инъекции, блок выбора количества инъекции, блок выбора глубины инъекции и блок выбора скорости инъекции. Кроме того, пользовательский интерфейс 2 дополнительно включает в себя кнопку хранения, с помощью которой можно сохранить режим инъекции, количество инъекции, глубину инъекции и скорость инъекции, введенные пользователем.

[0069] Пользовательский интерфейс 2 будет описан как пример, в котором режим инъекции препарата разделен на три режима и отображен. То есть режим инъекции включает однократный режим, при котором препарат вводится только один раз при включении переключателя для работы безыгольного шприца, пакетный режим, при котором препарат вводится заданное количество раз при включении переключателя и непрерывный режим, при котором инъекция и блокировка препарата непрерывно повторяются. Пользователь может выбрать и установить один из однократного режима, пакетного режима и непрерывного режима с помощью блока выбора режима инъекции.

[0070] Кроме того, пользовательский интерфейс 2 позволяет пользователю увеличивать/уменьшать и устанавливать количество инъекции препарата в заданном диапазоне. В настоящем варианте осуществления описан случай, когда количество инъекции регулируется в диапазоне от около 0.1 мкл до 2.0 мкл. Пользователь может выбирать и устанавливать количество инъекции с помощью блока выбора количества инъекции.

[0071] Кроме того, пользовательский интерфейс 2, в котором глубина инъекции препарата разделена на множество уровней с установленным интервалом глубины и отображается, позволяет пользователю выбрать один из множества уровней и установить выбранный уровень. В настоящем варианте осуществления будет описан случай, когда глубина инъекции регулируется в диапазоне от около 0.2 мм до 5.0 мм. Пользователь может выбрать и установить глубину инъекции с помощью блока выбора глубины инъекции.

[0072] Кроме того, пользовательский интерфейс 2 позволяет пользователю увеличивать/уменьшать и устанавливать скорость инъекции препарата путем отображения скорости инъекции препарата в количестве инъекций препарата в секунду. То есть количество инъекций препарата в секунду представляет собой частоту импульса, которая будет описана позже. В настоящем варианте осуществления будет описан случай, когда скорость инъекции составляет примерно от 1 до 30 Гц.

[0073] Генератор 6 импульсов подает импульсный сигнал на соленоид 30. Генератор 6 импульсов включен в состав блока питания для подачи питания на соленоид 30 от внешнего источника питания (не показан).

[0074] Блок 4 управления управляет параметрами инъекции, регулируя форму импульса, подаваемого на соленоид, в соответствии с параметрами инъекции, установленными через пользовательский интерфейс 2. То есть блок 4 управления регулирует количество выводов N импульса, период импульса, амплитуду импульса, время t_on вывода импульса и время t_off выключения вывода, при котором импульс не выводится, импульса, для передачи их на генератор 6 импульсов.

[0075] Работа безыгольной шприцевой системы согласно варианту осуществления настоящего изобретения, имеющей вышеуказанную конфигурацию, будет описана следующим образом.

[0076] Пользователь, использующий безыгольный шприц, может установить желаемый режим инъекции (Режим), количество инъекции (Объем), глубину инъекции (Уровень) и скорость инъекции (Скорость) препарата через пользовательский интерфейс 2. Когда пользователь устанавливает каждый из параметров инъекции через пользовательский интерфейс 2, входной сигнал для параметров инъекции передается в блок 4 управления.

[0077] Фиг. 5 представляет вид, показывающий пример формы импульса, когда режим инъекции безыгольной шприцевой системы согласно варианту осуществления настоящего изобретения является однократным режимом.

[0078] В соответствии с фиг. 5, будет описан случай, когда пользователь устанавливает режим инъекции на однократный режим через пользовательский интерфейс 2, количество инъекции препарата устанавливается на первое количество инъекции, а глубина инъекции устанавливается на первый уровень.

[0079] Когда установлен однократный режим, блок 4 управления устанавливает количество выводов N вывода импульса при включении переключателя безыгольного шприца на один раз. То есть количество выводов N импульсов устанавливается согласно режиму инъекции.

[0080] Кроме того, когда количество инъекции устанавливается равному первому количеству инъекции через пользовательский интерфейс 2, блок 4 управления устанавливает время t_on вывода импульса равным первому времени t_on1 вывода в соответствии с первым количеством инъекции. То есть блок 4 управления, в котором предварительно сохранены данные о взаимосвязи между количеством инъекции и временем t_on вывода импульса, может определять время t_on вывода, подходящее для установленного количества инъекции, когда количество инъекции задано. Время вывода импульса представляет собой время, в течение которого импульс выводится один раз с амплитудой, которая будет описана позже. Когда количество инъекции установлено большим, время t_on вывода импульса устанавливается больше, а когда количество инъекции уменьшается, время t_on вывода импульса устанавливается короче.

[0081] Кроме того, когда глубина инъекции устанавливается равной глубине первой инъекции через пользовательский интерфейс 2, блок 4 управления устанавливает амплитуду V импульса равной первой амплитуде V1 в соответствии с глубиной первой инъекции. То есть блок 4 управления, в котором предварительно сохранены данные о взаимосвязи между глубиной инъекции и амплитудой V импульса, может получить амплитуду V, подходящую для заданной глубины инъекции, когда глубина инъекции установлена. Здесь амплитуда импульса соответствует величине напряжения. Чем больше глубина инъекции, тем больше амплитуда импульса, а чем меньше глубина инъекции, тем меньше амплитуда импульса.

[0082] Поскольку препарат вводится только один раз в однократном режиме, скорость инъекции препарата не регулируется. То есть пользовательский интерфейс 2 может деактивировать блок выбора для установки скорости инъекции, когда установлен однократный режим.

[0083] Как описано выше, когда пользователь устанавливает однократный режим и устанавливает глубину инъекции препарата и количество инъекции препарата, блок 4 управления устанавливает амплитуду V импульса и время t_on вывода импульса соответственно в соответствии с глубиной инъекции и количеством инъекции.

[0084] Генератор 6 импульсов генерирует импульс с первой амплитудой V и первым временем t_on1 вывода, установленным блоком 4 управления, и импульс подается на соленоид 30.

[0085] Как показано на фиг. 5, в однократном режиме импульс выводится один раз, выводится в течение первого времени t_on1 вывода и генерируется с формой волны, имеющей первую амплитуду V1.

[0086] Когда импульс подается на соленоид 30, время, в течение которого соленоид 30 генерирует магнитную силу, регулируется в соответствии с временем t_on вывода импульса, и регулируется время столкновения, при котором подвижное магнитное тело 90 сталкивается с поршнем 40.

[0087] По мере увеличения времени t_on вывода импульса время столкновения подвижного магнитного тела 90 и поршня 40 увеличивается, а время, в течение которого поршень 40 движется вперед, увеличивается, и, таким образом, время выпуска препарата увеличивается, а количество инъекции препарата увеличивается. Таким образом, по мере увеличения времени вывода импульса количество инъекции препарата увеличивается, а по мере того, как время вывода импульса уменьшается, количество инъекции препарата уменьшается. Время вывода импульса увеличивается/уменьшается, чтобы пользователь мог регулировать желаемое количество инъекции препарата.

[0088] Кроме того, величина магнитной силы, генерируемой в соленоиде 30, регулируется в соответствии с амплитудой V импульса, а скорость движения вперед движущегося магнитного тела 90 регулируется в соответствии с величиной магнитной силы. По мере увеличения амплитуды импульса скорость движения вперед движущегося магнитного тела 90 увеличивается, а глубина инъекции препарата увеличивается. Таким образом, при увеличении амплитуды импульса глубина инъекции препарата увеличивается, а при уменьшении амплитуды импульса глубина инъекции препарата уменьшается. То есть амплитуда импульса увеличивается/уменьшается, чтобы пользователь мог регулировать желаемую глубину инъекции препарата.

[0089] В то же время фиг. 6 представляет вид, показывающий первый пример формы импульса, когда режим инъекции безыгольной шприцевой системы согласно варианту осуществления настоящего изобретения представляет собой 4-кратный пакетный режим и задают первое количество инъекции и первую скорость инъекции.

[0090] В соответствии с фиг. 6, будет описан случай, когда пользователь устанавливает режим инъекции на пакетный режим, количество инъекции препарата на первое количество инъекции, глубину инъекции на первый уровень и скорость инъекции на первую скорость инъекции через пользовательский интерфейс 2.

[0091] При установке пакетного режима пользователь задает количество инъекций препарата вместе. Например, когда установлен пакетный режим, выбирается и устанавливается один из 2-кратного пакетного режима, 3-кратного пакетного режима и 4-кратного пакетного режима. Далее будет описан случай, когда установлен 4-кратный пакетный режим.

[0092] Когда установлен 4-кратный пакетный режим, блок 4 управления устанавливает количество выводов N вывода импульса при включении переключателя безыгольного шприца на 4 раза. То есть при однократном включении переключателя импульс выводится 4 раза, так что препарат может быть введен 4 раза за одно переключение.

[0093] Кроме того, когда количество инъекции устанавливают равным первому количеству инъекции через пользовательский интерфейс 2, блок 4 управления устанавливает время t_on вывода импульса равным первому времени t_on1 вывода в соответствии с первым количеством инъекции. То есть блок 4 управления, в котором предварительно сохранены данные о взаимосвязи между количеством инъекции и временем t_on вывода импульса, может получить время t_on вывода, подходящее для установленного количества инъекции, когда количество инъекции задано. Время t_on вывода импульса представляет собой время, в которое импульс выводится один раз с амплитудой, которая будет описана позже. Чем больше количество инъекции, тем больше время t_on вывода импульса.

[0094] Кроме того, когда глубину инъекции устанавливают равной первой глубине инъекции через пользовательский интерфейс 2, блок 4 управления устанавливает амплитуду V импульса равной первой амплитуде V1 в соответствии с первой глубиной инъекции. То есть блок 4 управления, в котором предварительно сохранены данные о взаимосвязи между глубиной инъекции и амплитудой V импульса, может получить амплитуду V, подходящую для заданной глубины инъекции, когда глубина инъекции установлена. Здесь амплитуда импульса соответствует величине напряжения. Чем больше глубина инъекции, тем больше амплитуда импульса, а когда глубина инъекции уменьшается, амплитуда импульса также становится меньше.

[0095] Кроме того, когда скорость инъекции через пользовательский интерфейс 2 установлена равной первой скорости инъекции, блок 4 управления устанавливает период Т импульса в соответствии с первой скоростью инъекции. Здесь, поскольку скорость инъекции представляет собой количество инъекций препарата в секунду, период Т импульса устанавливается равным числу, обратному скорости инъекции. Например, когда скорость инъекции установлена равной 10, период Т импульса может быть установлен равным 1/10.

[0096] Блок 4 управления устанавливает период Т импульса в соответствии со скоростью инъекции и устанавливает оставшееся время импульса, полученное путем вычитания времени t_on вывода импульса из периода Т импульса, равным времени t_off выключения вывода, при котором импульс не выводится. Здесь будет описан случай, когда время t_off выключения вывода импульса установлено равным первому времени t_off1 выключения вывода.

[0097] Блок 4 управления может определить период Т импульса, подходящий для заданной скорости инъекции, когда скорость инъекции установлена. Здесь, поскольку скорость инъекции представляет собой частоту, т.е. количество инъекций препарата в секунду, по мере уменьшения периода импульса следующий импульс после вывода импульса выводится быстрее и, таким образом, количество инъекций в секунду препарата увеличивается, а скорость инъекции увеличивается. Таким образом, по мере того, как скорость инъекции устанавливается выше, период импульса регулируется короче, а когда скорость инъекции устанавливается медленнее, период импульса регулируется дольше. В этом случае, когда период T импульса регулируется в соответствии со скоростью инъекции, время t_on вывода импульса изменяется в зависимости от количества инъекции в течение периода импульса, регулируется время t_off выключения вывода импульса, которое представляет собой оставшееся время, полученное путем вычитания времени t_on вывода импульса из периода Т импульса.

[0098] Как описано выше, когда пользователь устанавливает пакетный режим и устанавливает глубину инъекции препарата, количество инъекции препарата и скорость инъекции препарата соответственно, блок 4 управления устанавливает амплитуду V импульса, время t_on вывода импульса и время t_off выключения вывода импульса соответственно в соответствии с глубиной инъекции, количеством инъекции и скоростью инъекции.

[0099] Генератор 6 импульсов генерирует импульс в соответствии с количеством выводов импульса, периодом импульса, амплитудой V импульса, временем t_on вывода импульса и временем t_off выключения вывода импульса, которые задаются блоком 4 управления, и импульс подается на соленоид 30.

[0100] Как показано на фиг. 6, в 4-кратном пакетном режиме импульс выводится 4 раза, и импульс выводится в течение первого времени t_on1 вывода и не выводится в течение первого времени t_off1 выключения вывода, и генерируется с формой сигнала первой амплитуды V1.

[0101] Когда импульс подается на соленоид 30, регулируется время, в течение которого соленоид 30 генерирует магнитную силу в соответствии с временем вывода импульса, и регулируется время столкновения, в которое подвижное магнитное тело 90 сталкивается с поршнем 40.

[0102] По мере увеличения времени t_on вывода импульса время столкновения подвижного магнитного тела 90 и поршня 40 увеличивается, а время движения поршня 40 вперед увеличивается, и, таким образом, время выпуска препарата увеличивается, и количество инъекции препарата увеличивается. Таким образом, по мере увеличения времени вывода импульса количество инъекции препарата увеличивается, а по мере того, как время выдачи импульса уменьшается, количество инъекции препарата уменьшается. Время вывода импульса увеличивается/уменьшается, чтобы пользователь мог регулировать желаемое количество инъекции препарата.

[0103] Кроме того, величина магнитной силы, генерируемой в соленоиде 30, регулируется в соответствии с амплитудой V импульса, а скорость движения вперед подвижного магнитного тела 90 регулируется в соответствии с величиной магнитной силы. По мере увеличения амплитуды импульса скорость движения вперед подвижного магнитного тела 90 увеличивается, а глубина инъекции препарата увеличивается. Таким образом, при увеличении амплитуды импульса глубина инъекции препарата увеличивается, а при уменьшении амплитуды импульса глубина инъекции препарата уменьшается. То есть амплитуда импульса увеличивается/уменьшается, чтобы пользователь мог регулировать желаемую глубину инъекции препарата.

[0104] В то же время, фиг. 7 представляет вид, показывающий второй пример формы импульса, когда режим инъекции безыгольной шприцевой системы согласно варианту осуществления настоящего изобретения представляет собой 4-кратный пакетный режим, и задаются второе количество инъекции и первая скорость инъекции.

[0105] Как показано на фиг. 7, пользователь устанавливает режим инъекции на 4-кратный пакетный режим через пользовательский интерфейс 2, при этом количество инъекции препарата устанавливается на второе количество инъекции, которое превышает первое количество инъекции. Кроме того, будет описан случай, когда глубина инъекции установлена на первый уровень, а скорость инъекции установлена на первую скорость инъекции.

[0106] Когда установлен 4-кратный пакетный режим, блок 4 управления устанавливает количество выводов импульса при включении переключателя безыгольного шприца на 4 раза. То есть при однократном включении переключателя импульс выводится 4 раза и, таким образом, препарат может быть введен 4 раза за одно переключение.

[0107] Кроме того, когда количество инъекции устанавливается равным второму количеству инъекции, которое превышает первое количество инъекции, через пользовательский интерфейс 2, блок 4 управления устанавливает время t_on вывода импульса равным второму времени t_on2 вывода в соответствии с вторым количеством инъекции. Поскольку второе количество инъекции больше, чем первое количество инъекции, время t_on вывода импульса устанавливается равным второму времени t_on2 вывода, увеличенному по сравнению с первым временем t_on1 вывода. То есть блок 4 управления, в котором предварительно сохранены данные о взаимосвязи между количеством инъекции и временем t_on вывода импульса, может получить время t_on вывода, подходящее для установленного количества инъекции, когда количество инъекции задано. Чем больше количество инъекции, тем больше время вывода импульса.

[0108] Кроме того, когда глубину инъекции устанавливают равной первой глубине инъекции через пользовательский интерфейс 2, блок 4 управления устанавливает амплитуду V импульса равной первой амплитуде V1 в соответствии с первой глубиной инъекции. То есть блок 4 управления, в котором предварительно сохранены данные о взаимосвязи между глубиной инъекции и амплитудой V импульса, может получить амплитуду V, подходящую для заданной глубины инъекции, когда глубина инъекции установлена.

[0109] Кроме того, когда скорость инъекции через пользовательский интерфейс 2 установлена равной первой скорости инъекции, блок 4 управления устанавливает период Т импульса в соответствии с первой скоростью инъекции.

[0110] Блок 4 управления устанавливает период Т импульса в соответствии со скоростью инъекции и устанавливает оставшееся время импульса, полученное путем вычитания времени t_on вывода импульса из периода Т импульса, равным времени t_off выключения вывода, при котором импульс не выводится.

[0111] Таким образом, будет описан случай, когда время t_off вывода импульса устанавливают равным второму времени t_off2 выключения вывода, которое представляет собой оставшееся время, полученное путем вычитания второго времени t_on вывода импульса из периода Т импульса. Второе время t_off2 выключения вывода представляет собой время, которое короче первого времени t_off2 выключения вывода. Когда количество инъекции установлено равным второму количеству инъекции, которое превышает первое количество инъекции, время t_on вывода импульса устанавливается равным второму времени t_on2 вывода, которое больше, чем первое время t_on1 вывода, но скорость инъекции одинакова, и, таким образом, период T импульса тот же самый, и, таким образом, второе время t_off2 выключения вывода, которое представляет собой оставшееся время, полученное путем вычитания второго времени t_on2 вывода из периода T импульса, устанавливается равным времени t_off выключения вывода импульса.

[0112] Блок 4 управления может определить период Т импульса, подходящий для заданной скорости инъекции, когда скорость инъекции установлена. Здесь, поскольку скорость инъекции представляет собой частоту, т. е. количество инъекций препарата в секунду, по мере уменьшения периода импульса следующий импульс после вывода импульса выводится быстрее и, таким образом, количество инъекций в секунду препарата увеличивается и увеличивается скорость инъекции. Таким образом, скорость инъекции устанавливается таким образом, что по мере увеличения скорости инъекции период импульса регулируется так, чтобы он был короче, а когда скорость инъекции устанавливается медленнее, период импульса регулируется так, чтобы он был длиннее. В этом случае, когда период T импульса регулируется в соответствии со скоростью инъекции, время t_on вывода импульса в течение периода импульса изменяется в соответствии с количеством инъекции и, таким образом регулируется время t_off вывода импульса, которое представляет собой оставшееся время, полученное путем вычитания времени t_on вывода импульса из периода Т импульса.

[0113] Как описано выше, когда пользователь устанавливает 4-кратный пакетный режим, глубину инъекции препарата, количество инъекции препарата и скорость инъекции препарата соответственно, блок 4 управления устанавливает каждое из амплитуды V импульса, времени t_on вывода импульса и времени t_off выключения вывода импульса в соответствии с глубиной инъекции, количеством инъекции и скоростью инъекции.

[0114] Генератор 6 импульсов генерирует импульс согласно количеству выводов импульса, амплитуде V импульса, времени t_on вывода импульса и времени t_off выключения вывода импульса, которые задаются блоком 4 управления, и импульс подается на соленоид 30.

[0115] Когда импульс подается на соленоид 30, время, в течение которого соленоид 30 генерирует магнитную силу, регулируется в соответствии с временем вывода импульса, и регулируется время столкновения, в которое подвижное магнитное тело 90 сталкивается с поршнем 40.

[0116] По мере увеличения времени t_on вывода импульса время столкновения подвижного магнитного тела 90 и поршня 40 увеличивается, а время движения поршня 40 вперед увеличивается и, таким образом, время выпуска препарата увеличивается, и количество инъекции препарата увеличивается. Таким образом, по мере увеличения времени вывода импульса количество инъекции препарата увеличивается, а по мере того, как время вывода импульса уменьшается, количество инъекции препарата уменьшается. Время вывода импульса увеличивается/уменьшается, чтобы пользователь мог регулировать желаемое количество инъекции препарата.

[0117] Кроме того, величина магнитной силы, генерируемой в соленоиде 30, регулируется в соответствии с амплитудой V импульса, а скорость движения вперед подвижного магнитного тела 90 регулируется в соответствии с величиной магнитной силы. По мере увеличения амплитуды импульса скорость движения вперед подвижного магнитного тела 90 увеличивается и, таким образом, увеличивается глубина инъекции препарата. Таким образом, по мере увеличения амплитуды импульса глубина инъекции препарата увеличивается, а при уменьшении амплитуды импульса глубина инъекции препарата уменьшается. То есть амплитуда импульса увеличивается/уменьшается, чтобы пользователь мог регулировать желаемую глубину инъекции препарата.

[0118] Как показано на фиг. 7, в 4-кратном пакетном режиме импульс выводится 4 раза, и импульс выводится в течение второго времени t_on2 вывода и не выводится в течение первого времени t_off1 выключения вывода и генерируется с формой сигнала первой амплитуды V1.

[0119] Время вывода импульса выводится как второе время t_on2 вывода, которое превышает первое время t_on1 вывода, так что время t_on вывода импульса увеличивается, время столкновения движущегося магнитного тела 90 и поршня 40 увеличивается, и время движения поршня 40 вперед увеличивается, и, таким образом, время выпускания препарата увеличивается, а количество инъекции препарата увеличивается. Таким образом, препарат может быть введен при втором количестве инъекции, превышающем первое количество инъекции.

[0120] В то же время, фиг. 8 представляет вид, показывающий третий пример формы импульса, когда режим инъекции безыгольной шприцевой системы согласно варианту осуществления настоящего изобретения представляет собой 4-кратный пакетный режим, и установлены первое количество инъекции и вторая скорость инъекции.

[0121] Как показано на фиг. 8, пользователь устанавливает режим инъекции на 4-кратный пакетный режим через пользовательский интерфейс 2, при этом скорость инъекции препарата устанавливается на вторую скорость, которая выше первой скорости, и будет описан случай, когда количество инъекции препарата устанавливается равным первому количеству инъекции, а глубина инъекции устанавливается на первый уровень.

[0122] Когда установлен 4-кратный пакетный режим, блок 4 управления устанавливает количество выводов N вывода импульса при включении переключателя безыгольного шприца на 4 раза. То есть при однократном включении переключателя импульс выводится 4 раза и, таким образом, препарат может выпускаться 4 раза за одно переключение.

[0123] Кроме того, когда количество инъекции устанавливают равным первому количеству инъекции через пользовательский интерфейс 2, блок 4 управления устанавливает время t_on вывода импульса равным первому времени t_on1 вывода в соответствии с первым количеством инъекции. То есть блок 4 управления, в котором предварительно сохранены данные о взаимосвязи между количеством инъекции и временем t_on вывода импульса, может получить время t_on вывода, подходящее для установленного количества инъекции, когда количество инъекции задано.

[0124] Кроме того, когда глубину инъекции устанавливают равной первой глубине инъекции через пользовательский интерфейс 2, блок 4 управления устанавливает амплитуду V импульса равной первой амплитуде V1 в соответствии с первой глубиной инъекции. То есть блок 4 управления, в котором предварительно сохранены данные о взаимосвязи между глубиной инъекции и амплитудой V импульса, может получить амплитуду V, подходящую для заданной глубины инъекции, когда глубина инъекции установлена. Чем больше глубина инъекции, тем больше амплитуда импульса.

[0125] Кроме того, когда скорость инъекции устанавливают на вторую скорость инъекции, которая выше первой скорости инъекции, через пользовательский интерфейс 2, блок 4 управления устанавливает период T’ импульса в соответствии со второй скоростью инъекции.

[0126] Блок 4 управления, в котором предварительно сохранены данные о взаимосвязи между скоростью инъекции и периодом Т импульса, может определить период Т импульса, подходящий для заданной скорости инъекции, когда скорость инъекции установлена. Здесь скорость инъекции представляет собой частоту в секунду, т.е. количество инъекций в секунду, поскольку период импульса уменьшается, следующий импульс после вывода импульса выводится быстрее и, следовательно, количество инъекций в секунду увеличивается, и скорость инъекции увеличивается. Таким образом, скорость инъекции регулируется таким образом, что по мере увеличения скорости инъекции период импульса становится короче, а по мере того, как скорость инъекции устанавливается медленнее, период импульса становится длиннее.

[0127] Поскольку скорость инъекции, установленная на вторую скорость инъекции, быстрее, чем первая скорость инъекции, период импульса устанавливается на период Т’, который короче периода Т, когда скорость инъекции является первой скоростью инъекции.

[0128] Блок 4 управления устанавливает третье время t_off3 выключения вывода, которое представляет собой оставшееся время, полученное путем вычитания времени t_on1 первого вывода из периода Т’ импульса. Третье время t_off3 выключения вывода представляет собой время, которое короче, чем время t_off1 выключения первого вывода.

[0129] При сравнении фиг. 6 и фиг. 8 количество инъекции такое же, как и первое количество инъекции, а время t_on вывода импульса такое же, как первое время t_on1 вывода, но скорость инъекции отличается друг от друга, так что время t_off3 выключения третьего вывода устанавливается короче, чем время t_off1 выключения первого вывода.

[0130] Когда время вывода импульса уменьшается, следующий импульс после вывода импульса выводится быстрее, так что количество инъекций в секунду увеличивается и скорость инъекции увеличивается. Таким образом, скорость инъекции устанавливается таким образом, что по мере увеличения скорости инъекции период импульса становится короче, а по мере того, как скорость инъекции устанавливается медленнее, период импульса становится длиннее. Кроме того, поскольку скорость инъекции устанавливается выше, время t_off выключения вывода импульса устанавливается короче, а когда скорость инъекции устанавливается медленнее, время t_off выключения вывода импульса устанавливается дольше.

[0131] Как описано выше, когда пользователь устанавливает 4-кратный пакетный режим, глубину инъекции препарата, количество инъекции препарата и скорость инъекции препарата соответственно, блок 4 управления устанавливает каждую из амплитуд V импульса, время t_on вывода импульса и время t_off выключения вывода импульса в соответствии с глубиной инъекции, количеством инъекции и скоростью инъекции.

[0132] Генератор 6 импульсов генерирует импульс согласно количеству выводов импульса, амплитуде V импульса, времени t_on вывода импульса и времени t_off выключения вывода импульса, которые задаются блоком 4 управления, и импульс подается на соленоид 30.

[0133] Как показано на фиг. 7, в 4-кратном пакетном режиме импульс выводится 4 раза, и импульс выводится в течение первого времени t_on1 вывода и не выводится в течение третьего времени t_off3 выключения вывода и генерируется с формой сигнала первой амплитуды V1.

[0134] Период Т' импульса сокращается так, что время выключения вывода импульса устанавливается равным второму времени t_off3 выключения вывода, которое короче, чем первое время t_off1 выключения вывода, так что время, в течение которого импульс не выводится, становится короче, и интервал вывода между импульсами уменьшается, и, таким образом, количество инъекций препарата в секунду увеличивается, а скорость инъекции препарата увеличивается. Таким образом, препарат может быть введен с более высокой второй скоростью инъекции.

[0135] В то же время, импульс для регулирования количества инъекции препарата и скорости инъекции в пакетном режиме был описан в качестве примера со ссылкой на фиг. 6-8, но настоящее изобретение не ограничивается этим и может также быть применено к непрерывному режиму.

[0136] В то же время, в описанных выше вариантах осуществления был описан случай, когда установлен клапан 50 открывания/закрывания участка сопла, но настоящее изобретение не ограничивается этим, и клапан 50 открывания/закрывания участка сопла также может отсутствовать. Когда клапан 50 открывания/закрывания участка сопла не предусмотрен, препарат в участке 22 для размещения препарата предварительно заполняют.

[0137] Кроме того, в описанных выше вариантах осуществления был описан случай, когда участок, создающий давление на препарат, который создает давление на препарат в участке для размещения препарата, представляет собой поршень 40, а приводной блок для приведения в действие участка, создающего давление на препарат, включает в себя соленоид 30.

[0138] Однако настоящее изобретение не ограничивается этим, и может быть применен любой участок, создающий давление на препарат, если он способен создавать давление на препарат, например, упругая мембрана, за исключением поршня 40.

[0139] Кроме того, приводной блок представляет собой источник энергии, который может оказывать давление на участке создания давления на препарат, такой как поршень или упругая мембрана, и может быть применен любой приводной блок, который генерирует приводную силу в форме импульса, когда импульс подается генератором импульсов.

[0140] Например, приводной блок может включать пневматический привод, гидропривод, пьезопривод, пружинное устройство и т.д.

[0141] Кроме того, приводной блок может также включать в себя лазерный луч. То есть, приводной блок также может быть выполнен с возможностью облучения лазерным лучом непосредственно препарата и облучения лазерным лучом рабочей жидкости в отдельной закрытой камере давления, а также создания объемного расширения за счет пузырьков, образующихся в рабочей жидкости, чтобы вызвать расширению упругой мембраны и приложить мгновенное давление к препарату в участке для размещения препарата.

[0142] Кроме того, приводной блок может включать в себя электрод и быть выполнен с возможностью образования пузырьков в рабочей жидкости в отдельной закрытой камере давления за счет разрушения изоляции вместе с искрами при подаче на электрод высоковольтного электричества и создания объемного расширения за счет пузырьков, образующихся в рабочей жидкости, что приводит к расширению упругой мембраны и к приложению мгновенного давления к препарату в участке для размещения препарата.

[0143] Хотя настоящее изобретение было подробно показано и описано со ссылкой на его примеры вариантов осуществления, специалистам в данной области техники будет понятно, что в нем могут быть сделаны различные изменения в форме и деталях, не отступая от духа и объема настоящего изобретения, определенного следующей формулой изобретения.

ПРОМЫШЛЕННАЯ ПРИМЕНИМОСТЬ

[0144] Согласно настоящему изобретению может быть изготовлена безыгольная шприцевая система с регулируемыми параметрами для инъекции препарата.

Изобретение относится к безыгольной шприцевой системе и, более конкретно, к безыгольной шприцевой системе, имеющей регулируемые параметры для инъекции препарата, включая режим инъекции, количество инъекции, глубину инъекции и количество инъекций препарата. Безыгольная шприцевая система, имеющая регулируемые параметры для инъекции препарата, содержит соленоид, цилиндр, участок для размещения препарата, участок сопла, подвижное магнитное тело, поршень, генератор импульсов, подающий импульс на соленоид, пользовательский интерфейс и блок управления. Витки соленоида намотаны на внешней периферийной поверхности корпуса. Цилиндр соединён с корпусом и сообщается с открытой передней поверхностью корпуса. Участок для размещения препарата, в котором размещается препарат, вводимый снаружи, образован на передней внутренней стороне цилиндра. Участок сопла образован перед цилиндром, и через него препарат, находящийся в участке для размещения препарата, выпускается вперёд. Подвижное магнитное тело расположено внутри корпуса и движется вперёд под действием магнитной силы, генерируемой при подаче питания на соленоид. Поршень расположен внутри цилиндра и создаёт давление на препарат в участке для размещения препарата посредством импульса, приложенного при движении вперёд подвижным магнитным телом, когда подвижное магнитное тело движется вперёд. Пользовательский интерфейс позволяет пользователю устанавливать параметры инъекции, включая по меньшей мере один из режима инъекции, количества инъекции, глубины инъекции и скорости инъекции препарата, выбрасываемого через участок сопла и вводимого в кожу. Блок управления регулирует по меньшей мере часть из периода T, амплитуды, времени t_on вывода и времени t_off выключения вывода, при которых импульс не выводится, импульса, подаваемого на соленоид от генератора импульсов в соответствии с параметрами инъекции, установленными через пользовательский интерфейс для управления параметрами инъекции. В соответствии со вторым вариантом выполнения безыгольная шприцевая система, имеющая регулируемые параметры для инъекции препарата, содержит участок для размещения препарата, участок сопла, соленоидный механизм, и блок управления. В участке для размещения препарата размещается препарат, вводимый снаружи. Через участок сопла препарат, находящийся в участке для размещения препарата, выпускается вперед. Соленоидный механизм содержит поршень, который неоднократно создаёт давление на препарат в участке для размещения препарата, повторяя движение вперёд и назад, так что препарат, находящийся в участке для размещения препарата, выпускается через участок сопла, соленоид, который создаёт электромагнитную силу для перемещения поршня вперёд, и генератор импульсов, подающий импульс на соленоид. Блок управления управляет генератором импульсов для регулировки количества и глубины инъекции препарата, выпускаемого через сопло и вводимого в кожу. В соответствии с третьим вариантом выполнения безыгольная шприцевая система, имеющая регулируемые параметры для инъекции препарата, дополнительно к описанному во втором варианте содержит пользовательский интерфейс, который позволяет пользователю устанавливать количество инъекции и глубину инъекции препарата, выпускаемого через сопло и вводимого в кожу, при этом блок управления управляет генератором импульсов на основе установочной информации, введенной в пользовательский интерфейс. В соответствии с четвертым вариантом безыгольная шприцевая система с регулируемыми параметрами для инъекции препарата, в сравнении с первым вариантом, содержит цилиндр, участок сопла, участок, создающий давление на препарат, приводной блок, генератор импульсов, пользовательский интерфейс и блок управления. Цилиндр имеет образованный в нем участок для размещения препарата, в котором размещают препарат, вводимый снаружи. Участок сопла сообщается с участком для размещения препарата цилиндра. Через участок сопла препарат, находящийся в участке для размещения препарата, выпускается вперёд. Участок, создающий давление на препарат, создает давление на препарат в участке для размещения препарата, чтобы препарат протекал к участку сопла. Приводной блок приводит в движение участок для размещения препарата. Генератор импульсов подаёт импульс на приводной блок. Задачей настоящего изобретения является предоставление безыгольной шприцевой системы, в которой пользователь может вводить препарат, одновременно регулируя параметры инъекции препарата, чтобы можно было повысить удобство использования. 4 н. и 16 з.п. ф-лы, 8 ил.

1. Безыгольная шприцевая система, имеющая регулируемые параметры для инъекции препарата, содержащая

соленоид, витки которого намотаны на внешней периферийной поверхности корпуса,

цилиндр, соединенный с корпусом и сообщающийся с открытой передней поверхностью корпуса,

участок для размещения препарата, который образован на передней внутренней стороне цилиндра и в котором размещается препарат, вводимый снаружи,

участок сопла, который образован перед цилиндром и через который препарат, находящийся в участке для размещения препарата, выпускается вперед,

подвижное магнитное тело, которое расположено внутри корпуса и движется вперед под действием магнитной силы, генерируемой при подаче питания на соленоид,

поршень, который расположен внутри цилиндра и создает давление на препарат в участке для размещения препарата посредством импульса, приложенного при движении вперед подвижным магнитным телом, когда подвижное магнитное тело движется вперед,

генератор импульсов, подающий импульс на соленоид,

пользовательский интерфейс, который позволяет пользователю устанавливать параметры инъекции, включая по меньшей мере один из режима инъекции, количества инъекции, глубины инъекции и скорости инъекции препарата, выбрасываемого через участок сопла и вводимого в кожу, и

блок управления, регулирующий по меньшей мере часть из периода T, амплитуды, времени t_on вывода и времени t_off выключения вывода, при которых импульс не выводится, импульса, подаваемого на соленоид от генератора импульсов в соответствии с параметрами инъекции, установленными через пользовательский интерфейс для управления параметрами инъекции.

2. Безыгольная шприцевая система по п. 1, в которой в пользовательском интерфейсе режим инъекции препарата разделен на однократный режим, в котором препарат вводится один раз, пакетный режим, в котором препарат вводится заданное количество раз, и непрерывный режим, в котором инъекция и блокировка препарата непрерывно повторяются и отображаются, позволяет пользователю выбирать и устанавливать режим инъекции препарата.

3. Безыгольная шприцевая система по п. 2, в которой, когда однократный режим установлен через пользовательский интерфейс, блок управления один раз задает количество вывода импульса, регулирует амплитуду импульса в соответствии с глубиной инъекции препарата, установленной через пользовательский интерфейс, и регулирует время t_on вывода импульса в соответствии с количеством инъекции препарата.

4. Безыгольная шприцевая система по п. 2, в которой, когда через пользовательский интерфейс установлен пакетный режим, блок управления устанавливает количество выводов импульса на заданное количество раз, регулирует амплитуду импульса в соответствии с глубиной инъекции препарата, установленной через пользовательский интерфейс, регулирует время t_on вывода импульса в соответствии с количеством инъекции препарата, регулирует период импульса в соответствии со скоростью инъекции препарата и устанавливает время, полученное путем вычитания времени t_on вывода импульса от периода импульса, на время t_off выключения вывода.

5. Безыгольная шприцевая система по п. 2, в которой, когда непрерывный режим установлен через пользовательский интерфейс, блок управления регулирует амплитуду импульса в соответствии с глубиной инъекции препарата, установленной через пользовательский интерфейс, регулирует время t_on вывода импульса в соответствии с количеством инъекции препарата, регулирует период импульса в соответствии со скоростью инъекции препарата и устанавливает время, полученное путем вычитания времени t_on вывода импульса из периода импульса, на время t_off выключения вывода.

6. Безыгольная шприцевая система по п. 1, в которой пользовательский интерфейс позволяет пользователю увеличивать/уменьшать и устанавливать количество инъекции препарата в пределах заданного диапазона, а блок управления увеличивает время t_on вывода импульса в зависимости от количества инъекции препарата, установленного через пользовательский интерфейс.

7. Безыгольная шприцевая система по п. 1, в которой в пользовательском интерфейсе глубина инъекции препарата разделена на множество уровней с заданным интервалом глубины, позволяет пользователю выбрать один из множества уровней и установить выбранный уровень, а блок управления увеличивает амплитуду импульса по мере увеличения глубины инъекции препарата, заданной через пользовательский интерфейс.

8. Безыгольная шприцевая система по п. 1, в которой в пользовательском интерфейсе скорость инъекции препарата отображается в количестве инъекций препарата в секунду, позволяет пользователю устанавливать скорость инъекции путем увеличения/уменьшения количества инъекций препарата в секунду, и по мере того, как скорость инъекции препарата, установленная через пользовательский интерфейс, увеличивается, блок управления уменьшает период импульса и устанавливает время, полученное путем вычитания времени t_on вывода импульса из периода импульса, на время t_off выключения вывода.

9. Безыгольная шприцевая система по п. 1, дополнительно содержащая упругий элемент для поршня, который расположен внутри по меньшей мере одного из корпуса и цилиндра и прикладывает силу упругости к поршню в направлении, в котором поршень движется назад, когда прекращается подача тока на соленоид.

10. Безыгольная шприцевая система по п. 1, дополнительно содержащая клапан открывания/закрывания участка сопла, который установлен для открывания /закрывания проходного отверстия между участком сопла и участком для размещения препарата, который открывает проходное отверстие под действием давления жидкости, прикладываемого препаратом во время движения поршня вперед и закрывает проходное отверстие, когда давление жидкости сбрасывается.

11. Безыгольная шприцевая система по п. 1, дополнительно содержащая охлаждающую камеру, которая окружает снаружи соленоид на наружной стороне корпуса и поглощает и охлаждает тепло, вырабатываемое в соленоиде, посредством охлаждающей жидкости.

12. Безыгольная шприцевая система по п. 1, в которой блок управления регулирует ряд выводов N импульса, подаваемого на соленоид от генератора импульсов в соответствии с параметрами инъекции, установленными через пользовательский интерфейс для управления параметрами инъекции.

13. Безыгольная шприцевая система, имеющая регулируемые параметры для инъекции препарата, содержащая

участок для размещения препарата, в котором размещается препарат, вводимый снаружи,

участок сопла, через который препарат, находящийся в участке для размещения препарата, выпускается вперед;

соленоидный механизм, содержащий поршень, который неоднократно создает давление на препарат в участке для размещения препарата, повторяя движение вперед и назад, так что препарат, находящийся в участке для размещения препарата, выпускается через участок сопла, соленоид, который создает электромагнитную силу для перемещения поршня вперед, и генератор импульсов, подающий импульс на соленоид, и

блок управления, управляющий генератором импульсов для регулировки количества и глубины инъекции препарата, выпускаемого через сопло и вводимого в кожу.

14. Безыгольная шприцевая система, имеющая регулируемые параметры для инъекции препарата, содержащая:

участок для размещения препарата, в котором размещается препарат, вводимый снаружи,

участок сопла, через который препарат, находящийся в участке для размещения препарата, выпускается вперед;

соленоидный механизм, содержащий поршень, который неоднократно создает давление на препарат в участке для размещения препарата, повторяя движение вперед и назад, так что препарат, находящийся в участке для размещения препарата, выпускается через участок сопла, соленоид, который создает электромагнитную силу для перемещения поршня вперед, и генератор импульсов, подающий импульс на соленоид;

пользовательский интерфейс, который позволяет пользователю устанавливать количество инъекции и глубину инъекции препарата, выпускаемого через сопло и вводимого в кожу, и

блок управления, управляющий генератором импульсов на основе установочной информации, введенной в пользовательский интерфейс.

15. Безыгольная шприцевая система с регулируемыми параметрами для инъекции препарата, содержащая:

цилиндр, имеющий образованный в нем участок для размещения препарата, в котором размещают препарат, вводимый снаружи,

участок сопла, который сообщается с участком для размещения препарата цилиндра и через который препарат, находящийся в участке для размещения препарата, выпускается вперед,

участок, создающий давление на препарат, создающий давление на препарат в участке для размещения препарата, чтобы препарат протекал к участку сопла,

приводной блок, приводящий в движение участок для размещения препарата;

генератор импульсов, который подает импульс на приводной блок;

пользовательский интерфейс, который позволяет пользователю устанавливать параметры инъекции, включая по меньшей мере один из режима инъекции, количества инъекции, глубины инъекции и скорости инъекции препарата, выбрасываемого через сопло и вводимого в кожу; и

блок управления, регулирующий по меньшей мере часть из периода T, амплитуды, времени t_on вывода и времени t_off выключения вывода, при которых импульс не выводится, импульса, подаваемого на приводной блок от генератора импульсов в соответствии с параметрами инъекции, установленными через пользовательский интерфейс, для управления параметрами инъекции.

16. Безыгольная шприцевая система по п. 15, в которой пользовательский интерфейс, в котором режим инъекции препарата разделен на однократный режим, в котором препарат вводится один раз, пакетный режим, в котором препарат вводится заданное количество раз, и непрерывный режим, в котором инъекция и блокировка препарата непрерывно повторяются и отображаются, позволяет пользователю выбирать и устанавливать режим инъекции препарата.

17. Безыгольная шприцевая система по п. 16, в которой, когда однократный режим установлен через пользовательский интерфейс, блок управления один раз задает количество выводов импульса, регулирует амплитуду импульса в соответствии с глубиной инъекции препарата, установленной через пользовательский интерфейс, и регулирует время t_on вывода импульса в соответствии с количеством инъекции препарата.

18. Безыгольная шприцевая система по п. 16, в которой, когда через пользовательский интерфейс установлен пакетный режим, блок управления устанавливает количество выводов импульсов на заданное количество раз, регулирует амплитуду импульса в соответствии с глубиной инъекции препарата, установленной через пользовательский интерфейс, регулирует время t_on вывода импульса в соответствии с количеством инъекции препарата, регулирует период импульса в соответствии с скоростью инъекции препарата и устанавливает время, полученное путем вычитания времени t_on вывода импульса от периода импульса, на время t_off выключения вывода.

19. Безыгольная шприцевая система по п. 16, в которой, когда непрерывный режим установлен через пользовательский интерфейс, блок управления регулирует амплитуду импульса в соответствии с глубиной инъекции препарата, установленной через пользовательский интерфейс, регулирует время t_on вывода импульса в соответствии с количеством инъекции препарата, регулирует период импульса в соответствии со скоростью инъекции препарата и устанавливает время, полученное путем вычитания времени t_on вывода импульса из периода импульса, на время t_off выключения вывода.

20. Безыгольная шприцевая система по п. 16, в которой блок управления регулирует ряд выводов N импульса, подаваемого на соленоид из генератора импульсов в соответствии с параметрами инъекции, установленными через пользовательский интерфейс для управления параметрами инъекции.
