Пуля Российский патент 2024 года по МПК F42B30/02 F42B5/02

Изобретение относится к боеприпасам для стрелкового оружия. Пуля предназначена для поражения преимущественно воздушных целей типа беспилотных летательных аппаратов.

Известна пуля с прерываемым полетом (патент США №9121679, МПК F42B 10/48, опубл. 1.09.2015 г.), содержащая оболочку, помещенный в нее запал замедленного действия и камеру в носовой части, наполненную небольшим пороховым зарядом, с которым контактирует запал.

Недостатком этой пули является то, что она обладает малой эффективностью поражения цели при стрельбе, поскольку летит по баллистической траектории как одиночное физическое тело, а при срабатывании порохового заряда теряет устойчивость за счет реактивной тяги газов, образующихся при сгорании пороха, уходит с баллистической траектории в произвольном направлении, при этом продолжает движение как одиночное тело до конца полета.

Известна подкалиберная разрывная пуля с вариантами исполнения (патент РФ №2528483, МПК F42B 5/02, опубл. 20.09.2014 г.), содержащая корпус, разрывной заряд, перегородку с конусным отверстием, в который запрессованы инициирующее взрывчатое вещество и заряд замедляющего пиротехнического состава, позади перегородки имеется ударник, прикрепленный креплением ограниченной прочности к задней крышке пули.

Недостатком этой пули является то, что она обладает малой эффективностью поражения цели при стрельбе по воздушным целям, поскольку она летит по баллистической траектории как одиночное физическое тело и может поражать цель только на траектории полета, причем для поражения цели ей необходимо столкновение с целью. Пуля взрывается только при столкновении с препятствием, причем не в момент попадания в препятствие, а через 7-8 см после него.

Решаемой технической задачей является повышение эффективности поражения цели. (Показателем эффективности поражения цели является вероятность поражения цели).

Решение задачи достигается тем, что пуля, содержащая оболочку с камерой, заполняющее ее переднюю часть взрывчатое вещество, контактирующий с ним инициирующий состав, расположенный в камере пиротехнический состав, ударник, прикрепленный креплением ограниченной прочности к элементу пули, при этом она содержит расположенную в камере трубку, контактирующую со взрывчатым веществом, инициирующим и пиротехническим составами и ударником, а пиротехнический состав контактирует со взрывчатым веществом, при этом ударник установлен в камере с возможностью его перемещения относительно оболочки при разрушении крепления ограниченной прочности и удара по инициирующему составу.

Кроме того, инициирующий состав расположен в трубке на одном конце, у другого конца в трубке установлен с возможностью относительного перемещения при разрушении крепления ограниченной прочности частично входящий в нее ударник, элементом пули, к которому он прикреплен, является трубка, а пиротехническим составом заполнена часть камеры между оболочкой, трубкой, взрывчатым веществом, креплением ограниченной прочности и частью ударника, не входящей в трубку.

Кроме того, в камере расположен второй пиротехнический состав, заполняющий ее часть между оболочкой, трубкой, первым пиротехническим составом, креплением ограниченной прочности и частью ударника, не входящей в трубку.

Кроме того, оболочка и камера выполнены осесимметричными и соосными, трубка расположена соосно оболочке и контактирует с ее передней часть, а на боковой поверхности трубки вблизи места их контакта выполнены отверстия.

Кроме того, она снабжена крышкой, контактирующей с трубкой, ударник прикреплен к крышке креплением ограниченной прочности, инициирующий состав и ударник расположены в трубке на противоположных концах с возможностью относительного перемещения ударника при разрушении крепления ограниченной прочности, а пиротехническим составом заполнена часть камеры между оболочкой, трубкой и взрывчатым веществом.

Кроме того, она снабжена крышкой, контактирующей с трубкой, ударник прикреплен к крышке креплением ограниченной прочности, инициирующий состав и ударник расположены вне трубки у противоположных ее концов с возможностью перемещения ударника относительно оболочки при разрушении крепления ограниченной прочности, элементом пули, к которому прикреплен ударник, является оболочка, а пиротехническим составом заполнена часть трубки со стороны взрывчатого вещества.

Кроме того, в пуле по п. 5 формулы крышка выполнена из горючего материала.

Кроме того, в пуле по п. 6 формулы крышка выполнена из горючего материала.

Кроме того, в пуле по п. 5 формулы в камере расположен второй пиротехнический состав, заполняющий ее часть между оболочкой, трубкой и первым пиротехническим составом.

Кроме того, в пуле по п. 6 формулы в трубке расположен второй пиротехнический состав, заполняющий ее часть между первым пиротехническим составом и торцом трубки.

Кроме того, крепление ограниченной прочности выполнено из материала, скорость горения которого меньше скорости горения пиротехнического состава.

Кроме того, крепление ограниченной прочности выполнено из материала, прочность которого уменьшается при нагревании.

Пуля может иметь различные варианты исполнения, представленные на фиг. 1 - фиг. 12.

На фиг. 1-4 представлены чертежи двух вариантов исполнения пули без крышки, на фиг. 5-12 - двух вариантов исполнения пули с крышкой.

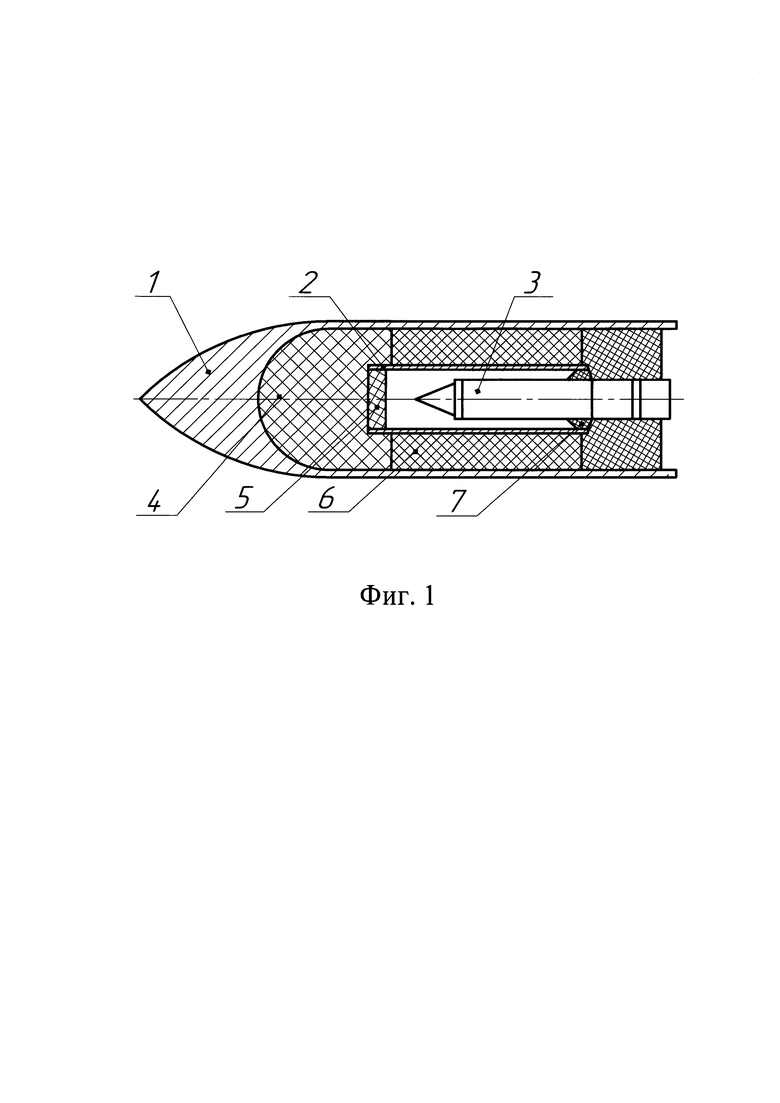

На фиг. 1 представлен горизонтальный разрез первого варианта исполнения пули.

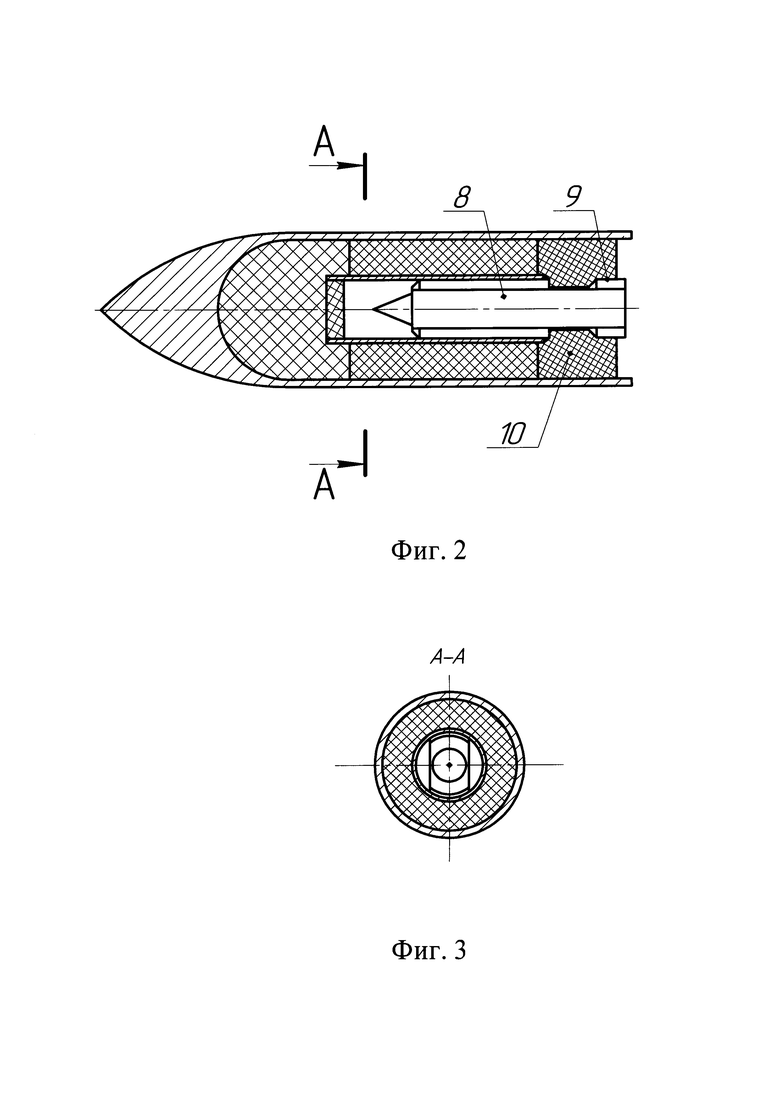

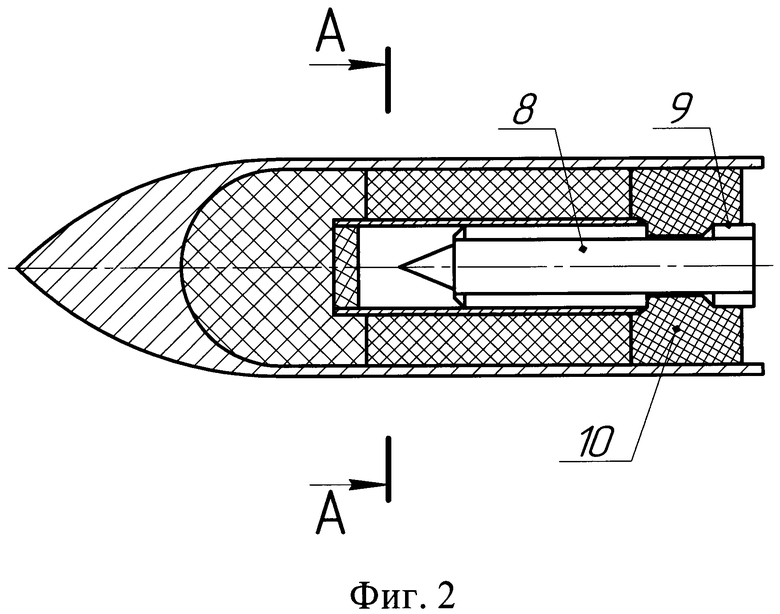

На фиг. 2 представлен вертикальный разрез первого варианта исполнения пули.

На фиг. 3 представлено поперечное сечение А-А первого варианта исполнения пули.

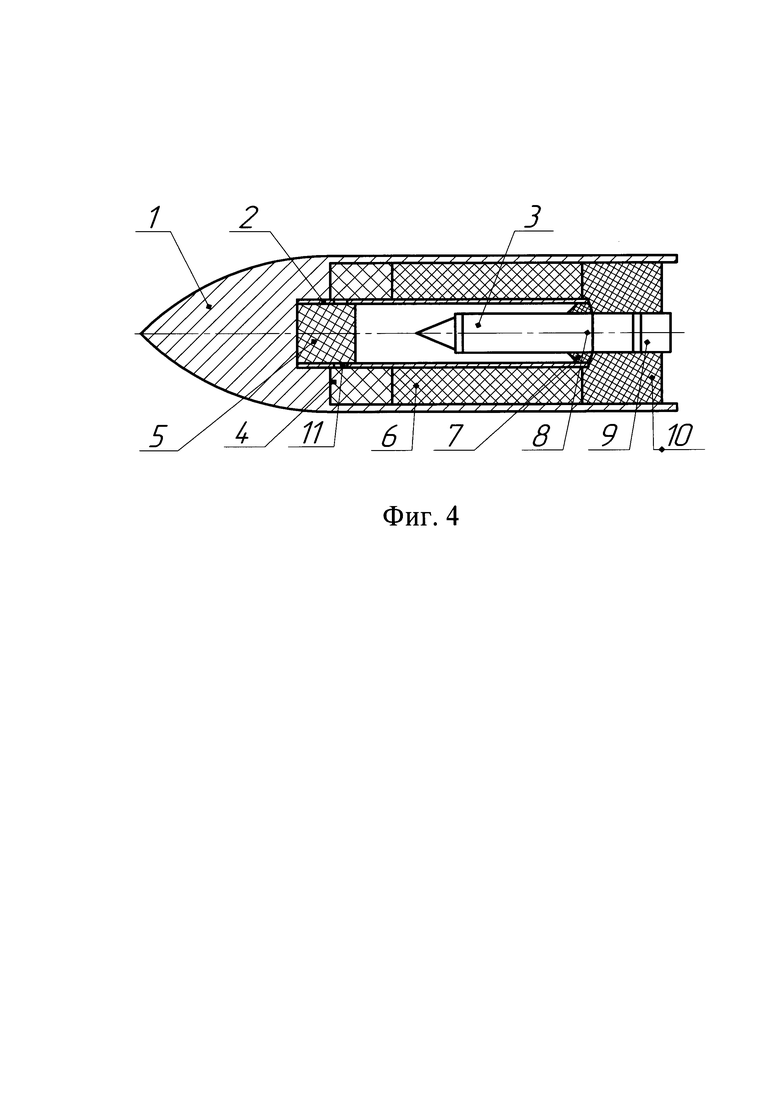

На фиг. 4 представлен вертикальный разрез второго варианта исполнения пули.

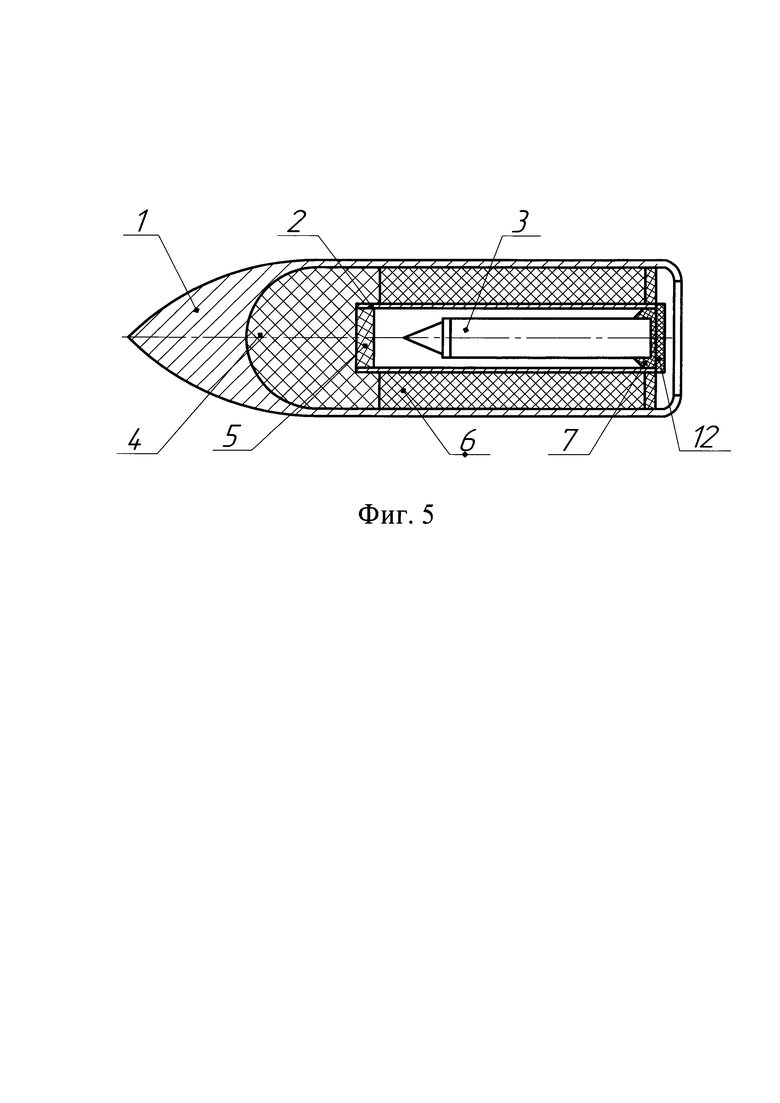

На фиг. 5 представлен горизонтальный разрез третьего варианта исполнения пули.

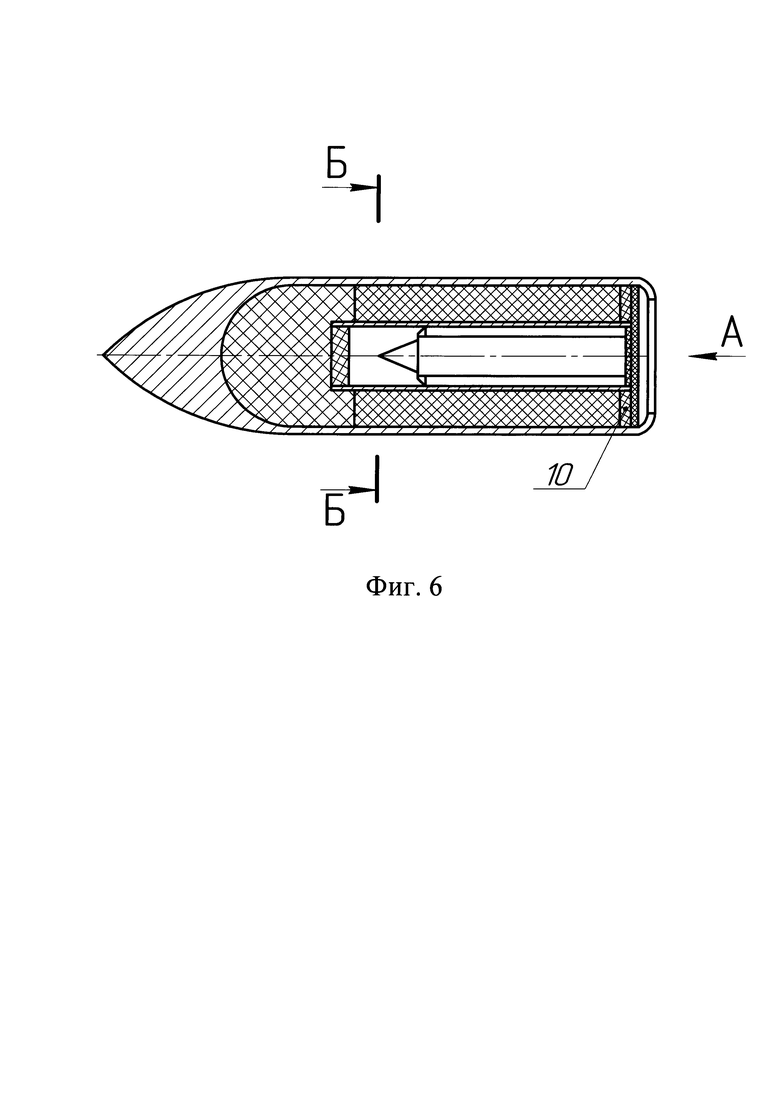

На фиг. 6 представлен вертикальный разрез третьего варианта исполнения пули.

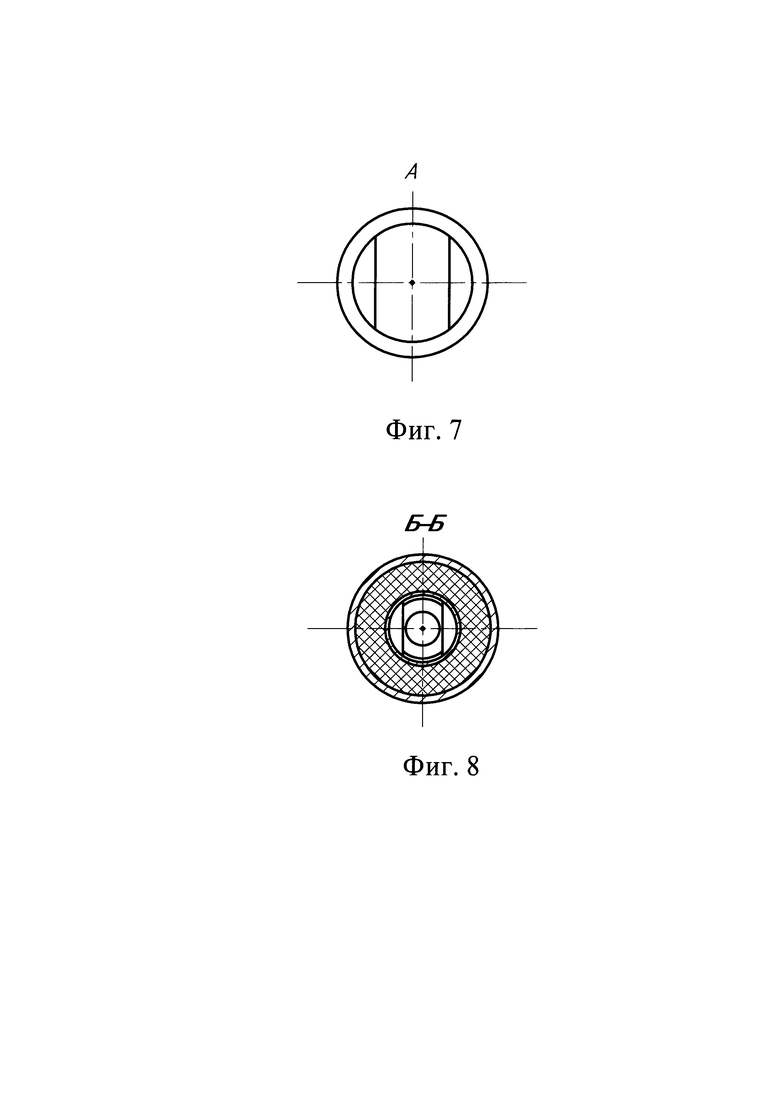

На фиг. 7 представлен вид сзади третьего варианта исполнения пули.

На фиг. 8 представлено сечение А-А третьего варианта исполнения пули.

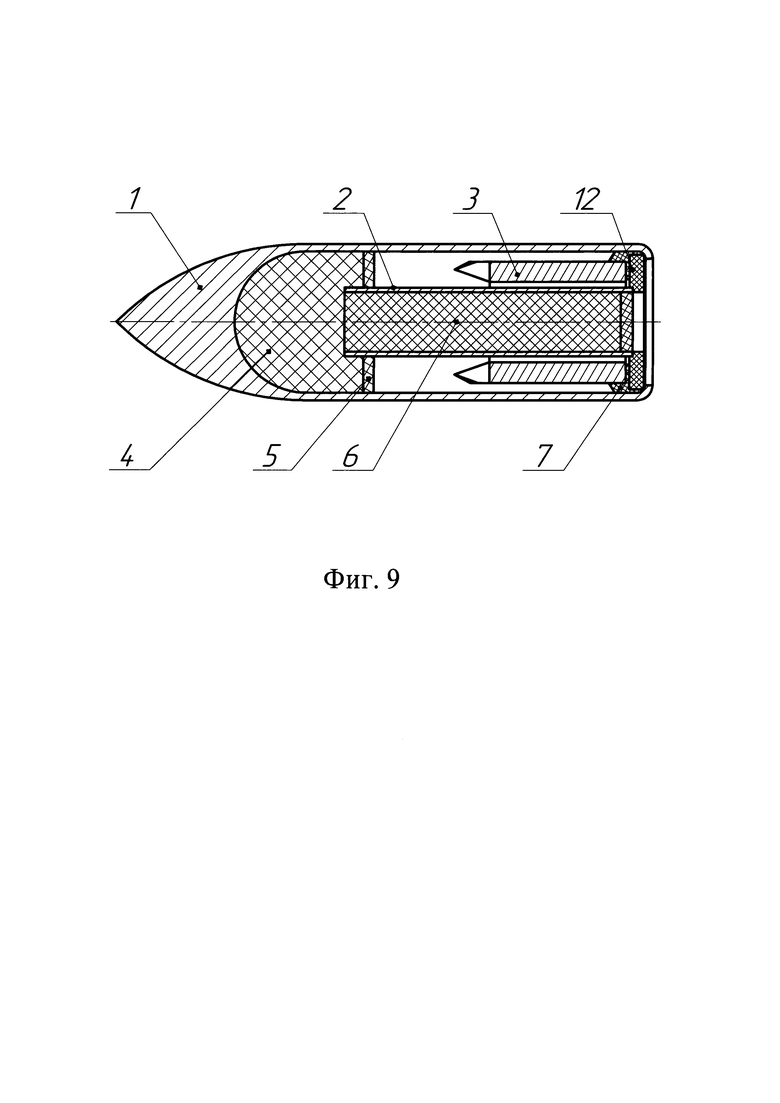

На фиг. 9 представлен горизонтальный разрез четвертого варианта исполнения пули.

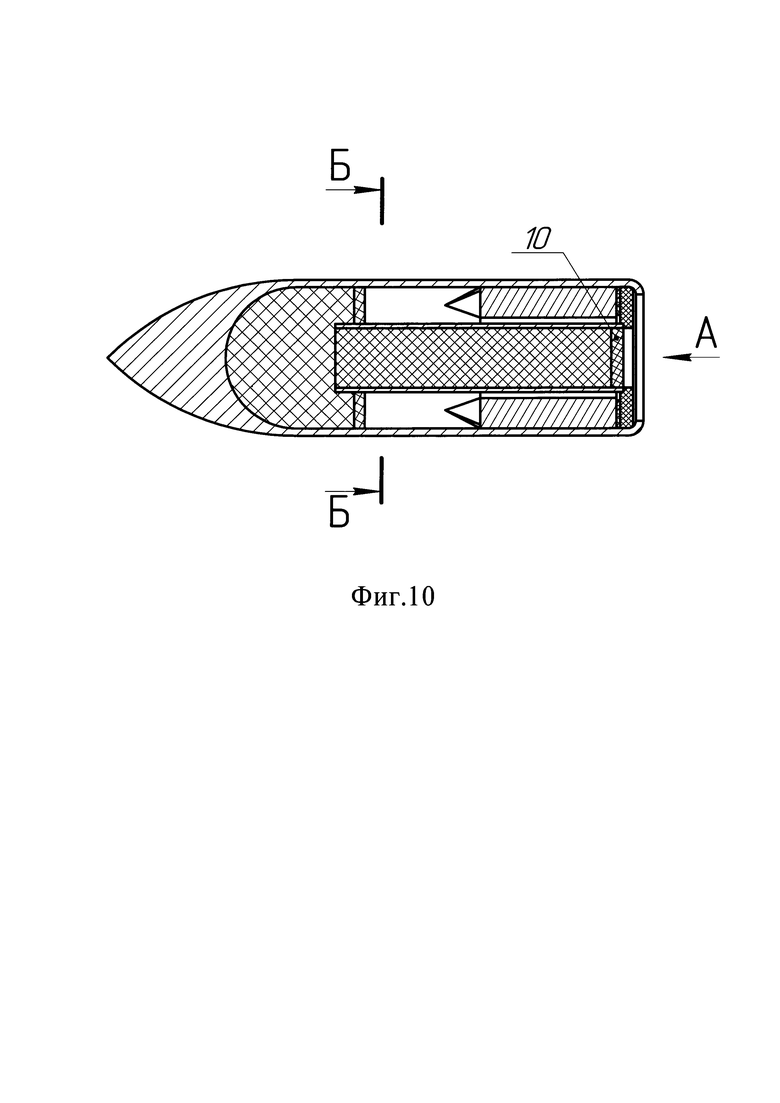

На фиг. 10 представлен вертикальный разрез четвертого варианта исполнения пули.

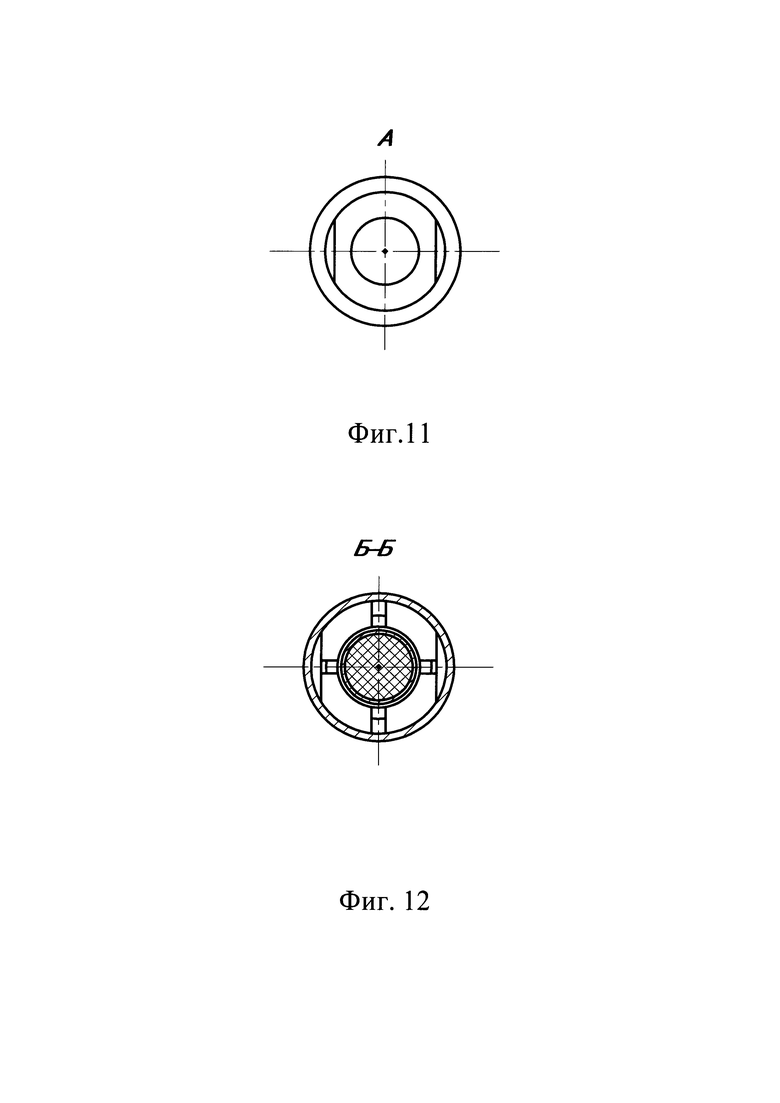

На фиг. 11 представлен вид сзади четвертого варианта исполнения пули.

На фиг. 12 представлено сечение Б-Б четвертого варианта исполнения пули.

Пуля (фиг. 1) содержит оболочку 1 с открытой осесимметричной камерой, расположенную в камере соосно с ней трубку 2, ударник 3.

Передняя часть камеры заполнена взрывчатым веществом 4, с которым контактирует трубка 2, в которой с одной стороны расположен инициирующий состав 5, контактирующий со взрывчатым веществом 4. Взрывчатое вещество 4 является бризантным. Инициирующий состав 5 является инициирующим (первичным) взрывчатым веществом.

Часть камеры между оболочкой 1, трубкой 2, и взрывчатым веществом 4 заполнена пиротехническим составом 6.

Ударник 3 прикреплен креплением 7 (ограниченной прочности) к трубке 2 и закрывает (герметизирует) пространство между трубкой 2, ударником 3 и инициирующим составом 5.

Ударник 3 содержит корпус 8 с жалом и хвостовик 9 (фиг. 2). Корпус 8 ударника 3 выполнен, например, в виде цилиндрического тела, усеченного с двух сторон плоскостями, параллельными оси цилиндра. Это позволяет закрепить ударник 3 в трубке 2 креплением 7 ограниченной прочности и обеспечивает выход воздуха из трубки 2 при движении ударника 3. Максимальный поперечный размер хвостовика 9 (в сечении плоскостью, перпендикулярной его оси) может быть больше поперечного размера корпуса 8 ударника 3. Между хвостовиком 9 и корпусом 8 может быть выполнена проточка перпендикулярно его оси, в этом случае поперечные размеры хвостовика 9 могут быть меньше или равны поперечных размеров корпуса 8, но больше поперечных размеров проточки.

Ударник 3 установлен корпусом 8 частично в трубке 2 с возможностью свободного перемещения вдоль ее оси при разрушении крепления 7 ограниченной прочности и удара по инициирующему составу 5. Часть корпуса 8 и хвостовик 9 ударника 3 находятся в камере вне трубки 2.

Часть камеры (или вся камера) между оболочкой 1, трубкой 2 и взрывчатым веществом 4 заполнены пиротехническим составом 6. Кроме того, часть камеры между оболочкой 1, трубкой 2, первым пиротехническим составом 6 может быть заполнена вторым 10, третьим и т.д. пиротехническими составами, отличающихся своими физическими свойствами (например, скоростью горения, или один состав может быть трассирующим, а другой - зажигательным и т.п.).

В снаряженном состоянии безопасность пули в служебном обращении обеспечивается креплением 7 ограниченной прочности ударника 3 к трубке 2 и пиротехническим составом 6 (или 10), находящимся между хвостовиком 9 ударника 3 и трубкой 2 и препятствующим перемещению ударника 3 по трубке 2.

Для повышения эффективности поражения цели все элементы пули должны соответствовать определенным требованиям, изложенным далее.

Крепление 7 ограниченной прочности выполняют из условия его надежного разрушения под действием на него силы при встрече пули с целью на траектории полета пули.

Поскольку в процессе полета пуля теряет скорость, при прочих равных условиях будет уменьшаться и сила удара при встрече с целью. Для высокой эффективности поражения пуля должна иметь возможность взорваться при встрече с целью на возможно большем участке траектории полета пули. Для этого усилие разрушения крепления 7 ограниченной прочности должно уменьшаться при полете пули.

Использование для этого материалов, скорость горения которых меньше скорости горения пиротехнического состава и материалов, прочность которых уменьшается при нагревании, для изготовления крепления 7 ограниченной прочности соответствует этому требованию.

Крепление 7 ограниченной прочности может быть выполнено из негорючего материала или из материала, скорость горения которого меньше скорости горения пиротехнического состава.

Материал крепления 7 ограниченной прочности по скорости горения выбирается из условия неполного его сгорания при полном сгорании пиротехнического состава 6. При этом крепление 7 ограниченной прочности должно разрушаться при действии силы не меньше той, которая действует на ударник 3 на участке его движения до инициирующего состава 5 и до приобретения ударником 3 энергии, достаточной для срабатывания инициирующего состава 5.

По мере сгорания этого материала его количество уменьшается, уменьшается и сила, необходимая для разрушения оставшейся части крепления 7 ограниченной прочности. Это расширяет диапазон возможного срабатывания ударника и, соответственно, взрыва пули при встрече с целью на траектории ее полета, что расширяет зону возможного поражения цели.

Крепление 7 ограниченной прочности может быть выполнено из материала, уменьшающего свою прочность при нагревании. К таким материалам относятся, например, плавящиеся (которые при определенной температуре переходят из кристаллического твердого состояния в жидкое) или уменьшающие свою вязкость с повышением температуры без изменения фазового состояния. К последним относятся аморфные материалы (например, смолы, пластмассы), неньютоновские псевдопластичные жидкости (например, лак).

При этом материал крепления 7 ограниченной прочности выбирается из условия того, что при температуре, достигаемой при нагревании за счет сгорания пиротехнического состава 6, он имеет достаточную вязкость и не течет при воздействии на него сил, возникающих при полете пули по траектории без встречи с целью.

После выстрела за счет энергии, выделяемой при горения пиротехнического состава 6, крепление 7 ограниченной прочности нагревается и становится менее прочным. При встрече пули с целью крепление 7 ограниченной прочности разрушится, и ударник 3 будет перемещаться при действии на него меньшей силы, возникающей при встрече пули с целью. Это расширяет диапазон возможного срабатывания ударника и, соответственно, взрыва пули при встрече с целью на траектории ее полета, что расширяет зону возможного поражения цели.

Крепление 7 ограниченной прочности может обладать обоими свойствами (например, пластмасса). Это расширяет диапазон возможного взрыва пули при встрече с целью на траектории ее полета и, соответственно, повышает эффективность поражения цели.

Задают расстояние S от ствола оружия, из которого производится выстрел, на котором взрыв пули безопасен для стрелка, и минимальное расстояние от ствола S₁≥S, на котором должна взрываться пуля при встрече с целью.

Пиротехнический состав 6 выбирают с учетом выполнения следующих условий.

1) Пуля без встречи с целью должна взорваться на безопасном от стрелка расстоянии.

Поэтому время t_p1 горения пиротехнического состава 6 от места его зажигания и до взрывчатого вещества 4 должно быть не меньше времени прохождения пулей расстояния, превышающего суммарное время t_c нахождения пули в стволе и полета ее на заданное безопасное расстояние S, (например,

S=3R_мах,

где R_мах - максимально возможный разлет осколков при взрыве пули.)

t_p1≥t_c+S/v₀

где v₀ - скорость пули на выходе из ствола.

2) Пуля должна взорваться в воздухе независимо от встречи с целью.

Поэтому время t_p1 горения пиротехнического состава 6 должно быть не больше времени максимально возможного полета пули без встречи с целью после выстрела. Поскольку прицеливание по воздушным целям ведется при нахождении ее на восходящей части траектории полета пули, то она должна взорваться на этой части траектории. Считаем, что выстрел производится вертикально верх, поэтому

t_p1≤v₀/g+t_c

где, g - ускорение свободного падения.

3) Минимальное расстояние от среза ствола, когда пуля должна иметь возможность взорваться при встрече с целью, должно быть не больше S₁≥S.

Поэтому время t_u горения пиротехнического состава 6 от места зажигания до трубки 2 задают из условия

t_c+S/v₀≤t_u≤tc+S₁/v₀

Для обеспечения выполнения условия 3) можно использовать второй пиротехнический состав 10, разместив его в части камеры между оболочкой 1, трубкой 2, первым пиротехническим составом 6, креплением 7 ограниченной прочности и частью ударника 3, не входящей в трубку 2. Время горения пиротехнического состава 10 от места зажигания до трубки 2 должно быть равно t_u. При этом время t_P2 горения пиротехнического состава 6 будет t_p2=t_p1-t_u.

Во втором варианте исполнения пули (фиг. 4) оболочка 1 и камера выполнены осесимметричными и соосными, трубка 2 расположена соосно оболочке и контактирует с ее передней частью, а на боковой поверхности трубки 2 вблизи места их контакта выполнены отверстия 11. Это технологически облегчает установку трубки 2 соосно оболочки 1, а отверстия в трубке 2 обеспечивают контакт инициирующего состава 5 и взрывчатого вещества 4, необходимый для его взрыва.

В первых двух вариантах исполнения пули ударник 3 освобождается и может сработать только после сгорания пиротехнического состава 6 (или 10) от места зажигания до трубки 2. Это обеспечивает повышение безопасности пули в служебном обращении по сравнению с аналогами.

Пуля в третьем варианте исполнения (фиг. 5) содержит оболочку 1 с открытой осесимметричной камерой, расположенную в камере соосно с ней трубку 2, ударник 3, крышку 12. Крышка 12 контактирует с трубкой 2 (упирается в ее торец).

Передняя часть камеры заполнена взрывчатым веществом 4, с которым контактирует трубка 2. В трубке 2 со стороны взрывчатого вещества 4 расположен контактирующий с ним инициирующий состав 5.

Часть камеры (или вся камера) между оболочкой 1, трубкой 2, и взрывчатым веществом 4 заполнена пиротехническим составом 6.

Ударник 3 прикреплен креплением 7 ограниченной прочности к трубке 2 и крышке 12. Крепление 7 ограниченной прочности закрывает (герметизирует) полость между трубкой 2, ударником 3 и инициирующим составом 5.

Ударник 3 установлен в трубке 2 с возможностью перемещения вдоль ее оси при разрушении крепления 7 ограниченной прочности и удара по инициирующему составу 5.

Корпус ударника 3 выполнен, например, в виде цилиндрического тела, усеченного с двух сторон плоскостями, параллельными оси цилиндра, на одном конце которого выполнено жало. Это позволяет закрепить ударник 3 в трубке 2 креплением 7 ограниченной прочности, а после его разрушения обеспечивает выход воздуха из трубки 2 при движении ударника 3.

Кроме того, часть камеры между оболочкой 1, трубкой 2, первым пиротехническим составом 6 может быть заполнена вторым 10 (фиг. 6), третьим и т.д. пиротехническими составами, отличающихся своими физическими характеристиками (например, скоростью горения, или один состав может быть трассирующим, а другой - зажигательным и т.п.).

Безопасность пули в служебном обращении обеспечивается креплением 7 ограниченной прочности ударника 3 к крышке 12 и трубке 2 и упором крышки в трубку 2.

На оболочке 1 могут быть нанесены насечки для получения большего количества осколков. Крышка 12 выполнена из горючего материала. Время Т_к сгорания крышки выбирается из следующих условий: оно не меньше времени от момента выстрела до пролета пули расстояния S от среза ствола, но не больше времени полета пули от момента выстрела до заданного расстояния S₁ от среза ствола.

В четвертом варианте исполнения (фиг. 9) ударник 3 расположен в камере вне трубки 2 и прикреплен к оболочке 1 и крышке 12 креплением 7 ограниченной прочности. Крышка 12 контактирует с трубкой 2 (упирается в ее торец). Ударник 3 может быть прикреплен креплением 7 ограниченной прочности и к трубке 2.

Инициирующий состав 5 также расположен в камере вне трубки 2 и контактирует с ней и со взрывчатым веществом 4. Пиротехнический состав 6 расположен в трубке 2, заполняет ее большую часть и контактирует со взрывчатым веществом 4 (если используется один пиротехнический состав 6, то им может быть заполнена вся указанная часть трубки 2).

В крышке 12 может быть выполнено отверстие (фиг. 11), открывающее доступ к пиротехническому составу 6 (фиг. 9) или 10 (фиг. 10) в трубке 2 со стороны гильзы.

Ударник 3 выполнен в виде цилиндрического тела с секторами, два или каждый из которых имеет жало, сектора могут быть разделены пазами. Такое выполнение ударника 3 увеличивает количество осколков при взрыве пули.

Ударник 3 установлен в камере с возможностью его перемещения относительно оболочки 1 при разрушении крепления 7 ограниченной прочности и удара по инициирующему составу 5. Крепление ударника 3 к оболочке 1 и крышке 12, упирающейся в трубку 2, обеспечивает безопасность пули в служебном обращении.

Кроме того, часть трубки 2 между первым пиротехническим составом 6 и торцом трубки 2 может быть заполнена вторым 10 (фиг. 10), третьим и т.д. пиротехническими составами, отличающихся своими физическими свойствами.

Пулю устанавливают в гильзу с горючим веществом, например, с порохом. При выстреле пулей первого и второго вариантов исполнения горючее вещество в гильзе поджигает пиротехнический состав 6 (или 10). Через время t_u пиротехнический состав 6 догорает до трубки 2 и перестает препятствовать перемещению ударника 3 в трубке 2, при этом ударник 3 удерживается в трубке 2 только креплением 7 ограниченной прочности.

Если пуля содержит второй (третий и т.д.) пиротехнический состав 10, то после его сгорания в пространстве между оболочкой 1, торцом трубки 2, частью ударника 3, не входящей в трубку 2, креплением 7 ограниченной прочности, он перестает препятствовать перемещению ударника 3, при этом загорается пиротехнический состав 6 и крепление 7 ограниченной прочности (если оно выполнено из материала, скорость горения которого меньше скорости горения пиротехнического состава).

При горении пиротехнического состава 6, если крепление 7 ограниченной прочности выполнено из горючего материала или материала, прочность которого с нагреванием уменьшается, прочность крепления 7 ограниченной прочности уменьшается. При этом уменьшается усилие, при котором крепление 7 ограниченной прочности может разрушиться, и ударник 3 может начать движение.

Если встреча с целью произойдет до того, как пиротехнический состав 6 (или 10) догорит до трубки 2, то, поскольку ударник 3 заблокирован этим составом, он не сработает, и взрыва не будет, при этом цель поражается данной пулей на расстоянии до S₁ как одиночным физическим телом, летящем по баллистической траектории с определенной кинетической энергией.

Если встреча с целью произойдет после того, как пиротехнический состав 6 (или 10) догорит до трубки 2, но до полного сгорания пиротехнического состава 6, то крепление 7 ограниченной прочности ударника 3 к трубке 2 разрушится, полость в трубке 2 разгерметизируется, и ударник 3, двигаясь по инерции, ударит по инициирующему составу 5 (сработает). Инициирующий состав 5 инициирует взрыв взрывчатого вещества 4, оно взорвется, и осколки механических деталей пули и оставшегося пиротехнического состава 6 поразят цель.

Если встреча с целью не произойдет, то пиротехнический состав 6 сгорит, инициирует подрыв взрывчатого вещества 4, которое взорвется на некотором расстоянии от цели.

При выстреле пулей третьего варианта (рис. исполнения горючее вещество в гильзе поджигает пиротехнический состав 6 и крышку 12. Через время Т_k крышка 4 сгорает, и ударник 3 удерживается в трубке 2 только креплением 7 ограниченной прочности. Если часть камеры заполнена пиротехническим составом 10, то после его сгорания загорается пиротехнический состав 6.

При горении пиротехнического состава 6 и крышки 12 происходит нагрев крепления 7 ограниченной прочности. Если оно выполнено из материала, скорость горения которого меньше скорости горения пиротехнического состава, происходит его загорание; если выполнено из материала, уменьшающего свою прочность при нагревании, его прочность становится меньше. В всех случаях усилие, необходимое для разрушения крепления 7 ограниченной прочности, уменьшается, как описано выше.

Если встреча пули с целью произойдет до того, как сгорит крышка 12, то, поскольку ударник 3 будет удерживаться ею и трубкой 2 за счет крепления 7 ограниченной прочности, взрыва не будет, при этом цель поражается пулей как одиночным физическим телом, имеющим определенную кинетическую энергию.

Если встреча с целью произойдет после сгорания крышки 12 до полного сгорания пиротехнического состава 6, то крышка 12 не будет удерживать ударник 3, и крепление 7 ограниченной прочности ударника 3 к трубке 2 разрушится, произойдет разгерметизация полости в трубке 2. Ударник 3, двигаясь по инерции, приобретет кинетическую энергию, которую передаст инициирующему составу 5, который инициирует подрыв взрывчатого вещества 4, оно взорвется, и осколки пули поразят цель.

Если встреча с целью не произойдет, то пиротехнический состав 6 сгорит и инициирует подрыв взрывчатого вещества 4 на некотором расстоянии от цели.

При выстреле пулей четвертого варианта исполнения процесс при выстреле происходит аналогично процессу при выстреле пулей третьего варианта, только ударник 3 после сгорания крышки 12 будет удерживаться креплением 7 ограниченной прочности к оболочке 1, а пиротехнический состав 6 (и 10 при наличии) будет гореть в трубке 2.

Выполнение крепления 7 ограниченной прочности из материала, скорость горения которого меньше скорости горения пиротехнического состава или из материала, прочность которого уменьшается при нагревании, возможно во всех вариантах исполнения пули.

При всех вариантах исполнения пуля взорвется в любом случае независимо от встречи с целью.

Если цель будет в пределах разлета осколков пули, то цель будет с большой вероятностью поражена.

Если же цель будет находиться вне зоны разлета осколков, но в зоне их падения, то они могут поражать цель за счет динамики ее полета, особенно лопасти винтов летательного аппарата за счет динамических сил их вращения. Если воздушная цель имеет реактивный двигатель, то попадание в него осколков пули тоже может вывести его из строя, и цель будет поражена.

Поскольку конструкции всех вариантов исполнения пули просты, необходимые материалы известны, пули могут быть изготовлены с использованием общеизвестных промышленных технологий, то они практически реализуемы.

При горении пиротехнического состава 6 (и 10) центр тяжести пули смещается к головной части. При этом повышается устойчивость движения пули в полете и, соответственно, точность попадания в цель, что увеличивает эффективность ее поражения.

При встрече с целью после взрыва пули горящий пиротехнический состав 6 является дополнительным к разлетающимся металлическим осколкам поражающим фактором.

В отличие от аналогов пуля может поражать цель даже не попадая в нее. Действительно, поскольку взрыв пули происходит даже без столкновения с целью, возможно поражение цели после взрыва пули в пределах разлета и падения ее осколков и вне траектории ее полета. Это значительно увеличивает зону возможного поражения цели по сравнению со стрельбой известными обычными или разрывными пулями при прочих равных условиях.

Поэтому эффективность поражения цели данной пулей значительно выше, чем пулями-аналогами.

Изобретение относится к боеприпасам для стрелкового оружия, а именно к пулям, которые предназначены для поражения преимущественно воздушных целей. Пуля содержит оболочку с камерой, заполняющее ее переднюю часть взрывчатое вещество, контактирующий с ним инициирующий состав, расположенный в камере пиротехнический состав, ударник, прикрепленный креплением ограниченной прочности к элементу пули. Пуля содержит расположенную в камере трубку, контактирующую со взрывчатым веществом, инициирующим и пиротехническим составами и ударником, а пиротехнический состав контактирует со взрывчатым веществом. Ударник установлен в камере с возможностью его перемещения относительно оболочки при разрушении крепления ограниченной прочности и удара по инициирующему составу. Технический результат заключается в повышении эффективности поражения цели. 11 з.п. ф-лы, 12 ил.

1. Пуля, содержащая оболочку с камерой, заполняющее ее переднюю часть взрывчатое вещество, контактирующий с ним инициирующий состав, расположенный в камере пиротехнический состав, ударник, прикрепленный креплением ограниченной прочности к элементу пули, отличающаяся тем, что она содержит расположенную в камере трубку, контактирующую со взрывчатым веществом, инициирующим и пиротехническим составами и ударником, а пиротехнический состав контактирует со взрывчатым веществом, при этом ударник установлен в камере с возможностью его перемещения относительно оболочки при разрушении крепления ограниченной прочности и удара по инициирующему составу.

2. Пуля по п. 1, отличающаяся тем, что инициирующий состав расположен в трубке на одном конце, у другого конца в трубке установлен с возможностью относительного перемещения при разрушении крепления ограниченной прочности частично входящий в нее ударник, элементом пули, к которому он прикреплен, является трубка, а пиротехническим составом заполнена часть камеры между оболочкой, трубкой, взрывчатым веществом, креплением ограниченной прочности и частью ударника, не входящей в трубку.

3. Пуля по п. 1, отличающаяся тем, что в камере расположен второй пиротехнический состав, заполняющий ее часть между оболочкой, трубкой, первым пиротехническим составом, креплением ограниченной прочности и частью ударника, не входящей в трубку.

4. Пуля по п. 1, отличающаяся тем, что оболочка и камера выполнены осесимметричными и соосными, трубка расположена соосно оболочке и контактирует с ее передней частью, а на боковой поверхности трубки вблизи места их контакта выполнены отверстия.

5. Пуля по п. 1, отличающаяся тем, что она снабжена крышкой, контактирующей с трубкой, ударник прикреплен к крышке креплением ограниченной прочности, инициирующий состав и ударник расположены в трубке на противоположных концах с возможностью относительного перемещения ударника при разрушении крепления ограниченной прочности, а пиротехническим составом заполнена часть камеры между оболочкой, трубкой и взрывчатым веществом.

6. Пуля по п. 1, отличающаяся тем, что она снабжена крышкой, контактирующей с трубкой, ударник прикреплен к крышке креплением ограниченной прочности, инициирующий состав и ударник расположены вне трубки у противоположных ее концов с возможностью перемещения ударника относительно оболочки при разрушении крепления ограниченной прочности, элементом пули, к которому прикреплен ударник, является оболочка, а пиротехническим составом заполнена часть трубки со стороны взрывчатого вещества.

7. Пуля по п. 5, отличающаяся тем, что крышка выполнена из горючего материала.

8. Пуля по п. 6, отличающаяся тем, что крышка выполнена из горючего материала.

9. Пуля по п. 5, отличающаяся тем, что в камере расположен второй пиротехнический состав, заполняющий ее часть между оболочкой, трубкой и первым пиротехническим составом.

10. Пуля по п. 6, отличающаяся тем, что в трубке расположен второй пиротехнический состав, заполняющий ее часть между первым пиротехническим составом и торцом трубки.

11. Пуля по п. 1, отличающаяся тем, что крепление ограниченной прочности выполнено из материала, скорость горения которого меньше скорости горения пиротехнического состава.

12. Пуля по п. 1, отличающаяся тем, что крепление ограниченной прочности выполнено из материала, прочность которого уменьшается при нагревании.
