ДЕКОРАТИВНАЯ СВЕТОВАЯ СИСТЕМА Российский патент 2024 года по МПК F21S10/06

Изобретение относится к области светотехники и может быть использовано при декоративном и развлекательном оформлении залов, а также иных помещений любого назначения.

Известна декоративная световая система [RU 2211999 C1, МПК F21S 10/06 (2000.01), опубл. 10.09.2003], принятая за прототип, содержащая светильник, имеющий каркас и светоизлучающий элемент, и устройство для крепления светильника к опоре. Светильник оснащен закрепленным в каркасе гироскопом, в качестве которого использован ротор электродвигателя, и лопастным винтом, механически связанным с валом гироскопа. Устройство крепления светильника выполнено в виде упругой подвески. Светильник закреплен на свободном концевом участке упругой подвески, при этом ось вращения лопастного винта ориентирована под углом 55-90° к продольной линии концевого участка упругой подвески. Светильник оснащен установленными внутри декоративного кожуха автономным источником питания, блоком управления светоизлучающими элементами, блоком управления частотой вращения ротора электродвигателя и устройством дистанционного управления указанными блоками с приемником, установленным внутри декоративного кожуха, и выносным пультом управления. В качестве светоизлучающих элементов использованы светодиоды.

Недостатком такой декоративной системы является шум, возникающий при работе электродвигателя.

Техническим результатом настоящего изобретения является расширение арсенала декоративных световых систем.

Предложенная декоративная световая система, также как в прототипе, содержит каркас, светоизлучатель, источник питания и блок управления.

Согласно изобретению, каркас выполнен в виде стальных трубок, жестко скрепленных между собой в центре их пересечения крест-накрест. На свободных концах трубок закреплены патроны для светоизлучателей. К центру пересечения стальных трубок присоединен конец торсиона, другой конец которого выполнен с кольцом для крепления к потолку помещения с помощью разжимного анкер-крюка. Снаружи к каждой стальной трубке на равном расстоянии от центра их пересечения прикреплены стальные корпуса, внутри каждого из которых расположен электромагнит. Блок управления содержит выключатель светоизлучателей, выключатель электромагнитов и блок программирования. К источнику питания постоянного тока подключены выключатель светоизлучателей и выключатель электромагнитов, которые соединены с блоком программирования, к которому подключены электромагниты и патроны для светоизлучателей. В качестве светоизлучателей использованы светодиодные лампы.

При включении одного или нескольких электромагнитов каркас декоративной световой системы осуществляет поворот относительно своего начального положения.

В отличие от прототипа повороты каркаса и его вращение происходят бесшумно.

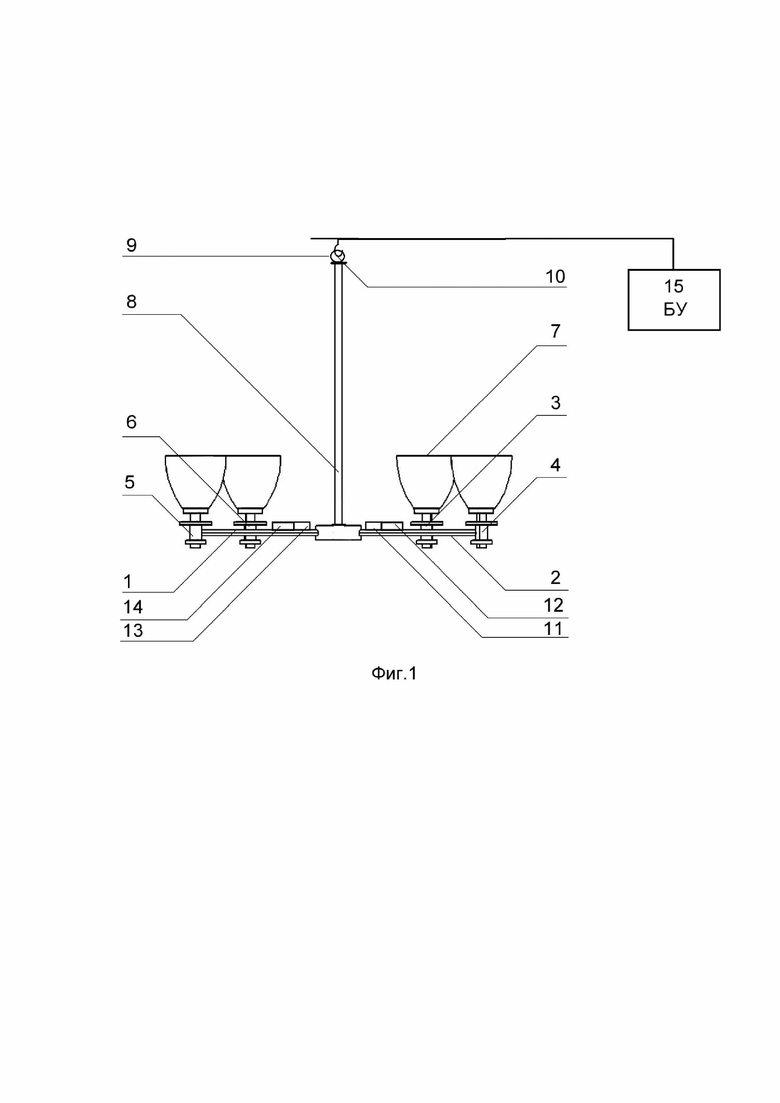

На фиг. 1 показана декоративная световая система в общем виде.

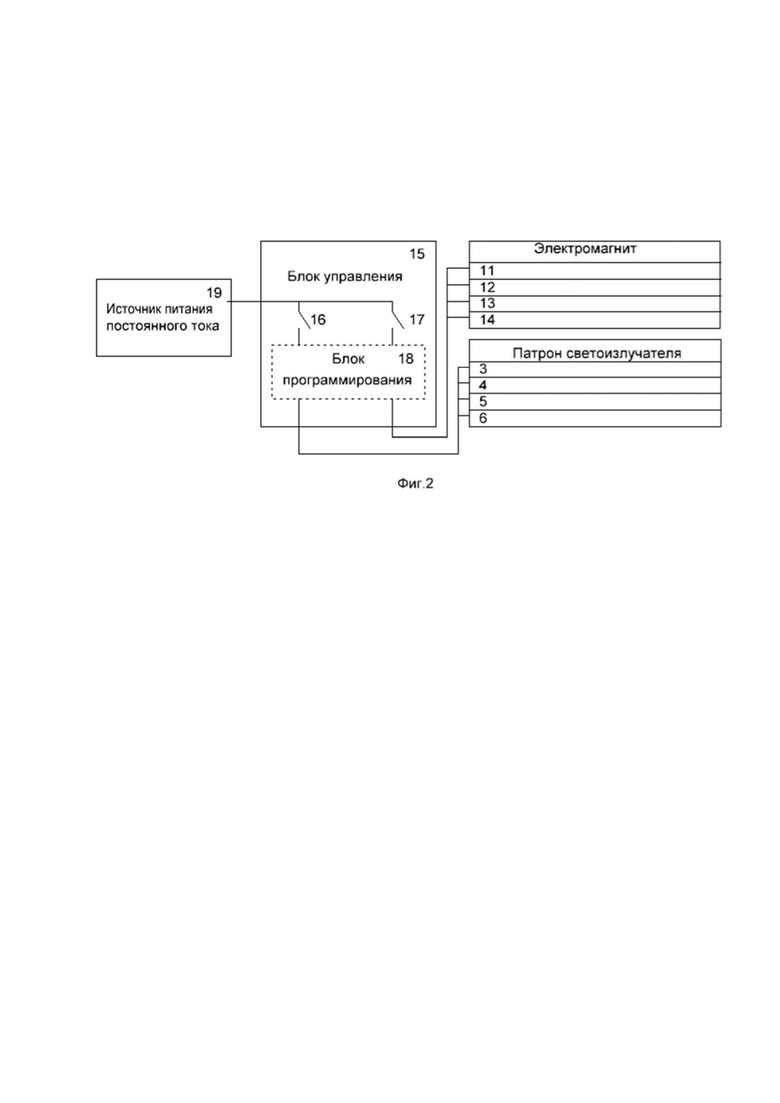

На фиг. 2 представлена схема управления и питания декоративной световой системы.

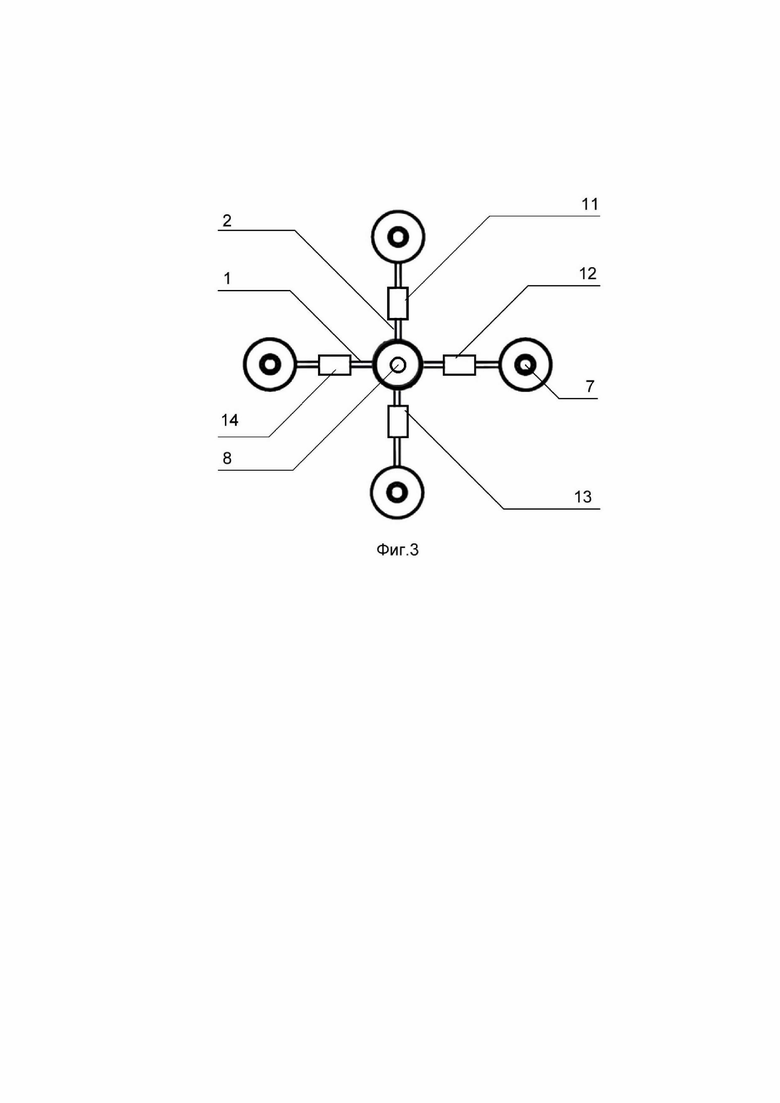

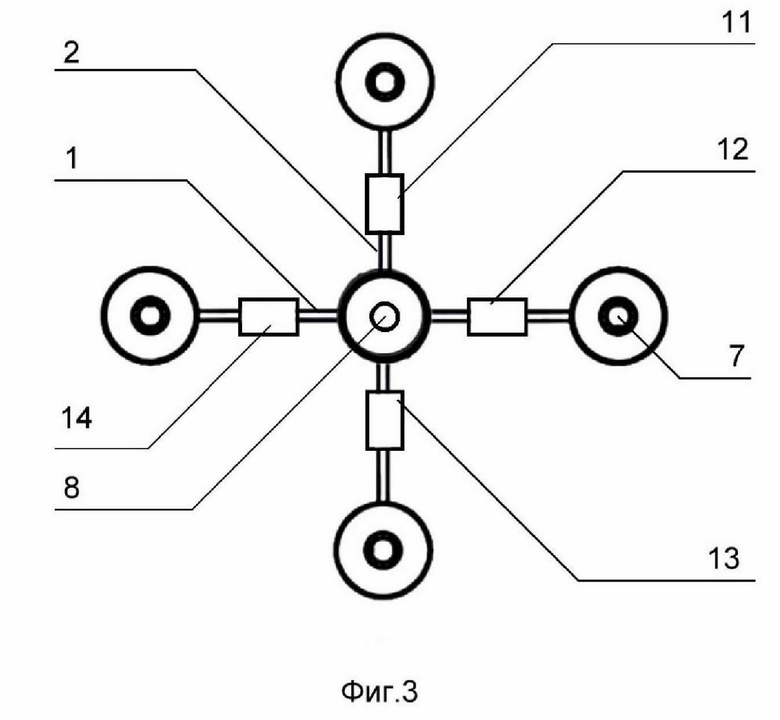

На фиг. 3 показана декоративная световая система, вид сверху.

Декоративная световая система содержит каркас в виде двух стальных трубок 1 и 2, жестко скрепленных между собой в центре их пересечения крест-накрест. На свободных концах трубок 1 и 2 закреплены патроны 3, 4, 5, 6 для светоизлучателей 7.

К центру пересечения стальных трубок 1 и 2 приварен конец торсиона 8, другой конец которого выполнен с кольцом 9 для крепления к потолку помещения с помощью разжимного четырехсегментного анкер-крюка 10.

Снаружи к каждой трубкe 1 и 2 на равном расстоянии от центра их пересечения прикреплены стальные корпуса, внутри каждого из которых расположен соответствующий электромагнит 11, 12, 13 и 14.

Блок управления 15 расположен содержит однополюсный выключатель 16 светоизлучателей, однополюсный выключатель 17 электромагнитов 11, 12, 13 и 14 и блок программирования 18.

К источнику питания постоянного тока 19, электрически подключены однополюсный выключатель 16 светоизлучателей и однополюсный выключатель 17 электромагнитов, которые соединены с блоком программирования 18. К блоку программирования 18 с помощью кабелей, пропущенных внутри трубок 1, 2 и торсиона 8, подключены электромагниты 11, 12, 13, 14, и патроны 3, 4, 5, 6 для светоизлучателей 7.

В качестве источника питания постоянного тока может быть использован источник питания постоянного тока RGK PS-1305. Светоизлучатели 7 - светодиодные лампы, например, LED-лампы USB на 5 В. В качестве электромагнита можно использовать электромагнит-соленоид: Q-15226 электромагнит 5В\ 1,1А\ 23x12x12\2L+HB\ROB-11015. В качестве блока программирования 18 может быть использован микроконтроллер.

Декоративная световая система работает в двух режимах: фиксированном и подвижном.

В фиксированном режиме декоративная световая система работает как стандартная неподвижная люстра. При нажатии на однополюсный выключатель 16 светоизлучателей 7, электрическая схема замыкается, и напряжение от источника питания постоянного тока 19 подаётся на блок программирования 18, который обрабатывает запрос и включает отдельные светоизлучатели 7.

В подвижном режиме с помощью однополюсного выключателя 17 электромагнитов, блок программирования 18 обрабатывает запрос и подает напряжение на соответствующие электромагниты 11, 12, 13 и 14 и появляется магнитное поле, воздействующее на каркас из стальных трубок 1 и 2. В блоке программирования 18 заложена программа управления подаваемым напряжением на электромагниты 11, 12, 13, 14.

При подаче напряжения на электромагнит 11, каркас из трубок 1 и 2, поворачивается на север относительно силовых линий магнитного поля Земли. При подаче напряжения на электромагнит 12, каркас из трубок 1 и 2 поворачивается на восток относительно силовых линий магнитного поля Земли. При одновременной подаче напряжения на электромагниты 11 и 12, каркас из трубок 1 и 2 поворачивается на северо-восток, то есть на 45° к силовым линиям магнитного поля Земли. При подаче напряжения на электромагнит 13, каркас поворачивается на юг. При подаче напряжения на электромагнит 14, каркас поворачивается на запад.

Изменяя, подаваемое на электромагниты 11, 12, 13 и 14 напряжение, каркас из трубок 1 и 2, может быть повернут относительно начального положения каркаса на 60°, 30°, 15° и другие углы. Таким образом, можно вращать каркас, причем повороты каркаса или его вращение осуществляются бесшумно.

Изобретение относится к области светотехники и может быть использовано при декоративном и развлекательном оформлении залов, а также иных помещений любого назначения. Декоративная световая система содержит каркас в виде стальных трубок, жестко скрепленных между собой в центре их пересечения крест-накрест. На свободных концах трубок закреплены патроны для светоизлучателей. К центру пересечения стальных трубок присоединен конец торсиона, другой конец которого выполнен с кольцом для крепления к потолку помещения с помощью разжимного анкер-крюка. Снаружи к каждой стальной трубке на равном расстоянии от центра их пересечения прикреплены стальные корпуса, внутри каждого из которых расположен электромагнит. Блок управления содержит выключатель светоизлучателей, выключатель электромагнитов и блок программирования. К источнику питания постоянного тока подключены выключатель светоизлучателей и выключатель электромагнитов, которые соединены с блоком программирования, к которому подключены электромагниты и патроны для светоизлучателей. В качестве светоизлучателей использованы светодиодные лампы. Технический результат - расширение арсенала декоративных световых систем. 1 з.п. ф-лы, 3 ил.

1. Декоративная световая система, содержащая каркас, светоизлучатели, источник питания и блок управления, отличающаяся тем, что каркас выполнен в виде стальных трубок, жестко скрепленных между собой в центре их пересечения крест-накрест, на свободных концах трубок закреплены патроны для светоизлучателей, к центру пересечения стальных трубок присоединен конец торсиона, другой конец которого выполнен с кольцом для крепления к потолку помещения с помощью разжимного анкер-крюка, снаружи к каждой стальной трубке на равном расстоянии от центра их пересечения прикреплены стальные корпуса, внутри каждого из которых расположен электромагнит, блок управления содержит выключатель светоизлучателей, выключатель электромагнитов и блок программирования, к источнику питания постоянного тока подключены выключатель светоизлучателей и выключатель электромагнитов, которые соединены с блоком программирования, к которому подключены электромагниты и патроны для светоизлучателей.

2. Система по п. 1, отличающаяся тем, что в качестве светоизлучателей использованы светодиодные лампы.
