Комплекс модернизации стрелкового оружия Умян Российский патент 2025 года по МПК F41A11/00

Изобретение относится к области индивидуального стрелкового оружия и представляет собой устройство для трансформации индивидуального стрелкового оружия бойца (автомата/штурмовой винтовки) из классической схемы расположения узлов в схему «Булл-пап» (короткая компоновка узлов с рукояткой впереди магазина).

В данном документе понятия «схема» и «система» по отношению к оружию несут одну и туже семантическую нагрузку.

Аналоги по уровню техники:

Известна изобретение «Улучшенный вариант спускового механизма для компоновки «Булл-пап» при модернизации автоматов», содержащая спусковой крючок по схеме «булл-пап», соединенный продольной тягой, размещенной внутри ствольной коробки, со штатным спусковым крючком, тяга выполнена Z-образной и размещена слева от вертикальной плоскости, проходящей через продольную ось оружия под силовой перемычкой и над осью автоспуска и осью курка ствольной коробки, а также снабженная переходником, выполненным в виде накладки, установленной с внешней боковой стороны фигурного выступа штатного спускового крючка, выполненной в верхней части со скобой, охватывающей штатный спусковой крючок под фигурным выступом с задней и внутренней боковой сторон, и с поперечной осью под зацеп тяги, а штатный спусковой крючок выполнен с осью для зацепа тяги на фигурном выступе (Заявка: 2012137867/11, 2012.09.05: Дата начала отчета срока действия патента: 2012.09.05; Дата подачи заявки: 2012.09.05 Опубликовано: 2013.01.10: Патентообладатели: Общество с ограниченной ответственностью "Интеллект-Прибор" (RU) Васильев Игорь Михайлович (RU)).

Недостатком данной модели стрелкового оружия является, отсутствует база для крепления вспомогательного оборудования и устройств для ведения стрельбы.

Известна изобретение по патенту РФ №2792299 «Комплект модернизации для автоматов АК-12/АК-15 под схему «булл-пап» содержит тыльную заглушку с резиновым затыльником уменьшенной длины, удлиненное цевье с планками «Пикатини», пистолетную рукоятку с предохранительной скобой, дублирующий спусковой крючок. Единый модуль крепится к стволу оружия посредством штатной соединительной муфты, содержит Z-образную спусковую тягу с зацепом для взаимодействия основного спускового крючка с дублирующим. Для пропуска Z-образной спусковой тяги с зацепом в цевье слева выполнено прямоугольное окно. Дублирующий спусковой крючок жестко закреплен на спусковой тяге. Технический результат - повышение функциональных и эксплуатационных возможностей стрелкового оружия, повышение надежности и точности стрельбы (Заявка: 2021133808, 11.01.2021; Дата начала отсчета срока действия патента: 11.01.2021; Дата регистрации: 21.03.2023; Дата подачи заявки: 11.01.2021; Дата публикации заявки: 09.11.2022 Бюл. №31; Опубликовано: 21.03.2023 Бюл. №9).

Недостатком данного устройства, которое предлагается взять за прототип к заявляемой изобретения, является возможность модернизации автоматов (штурмовых винтовок) АК-12/АК-15.

Кроме того, для интеграции комплекса с автоматом классической схемы, требуется неполная разборка такого автомата, «стрелок производит неполную разборку автомата и устанавливает комплект удлиненное цевье 1, которое крепится к газовой камере автомата, с прямоугольным отверстием 2 слева и закрепленной на цевье пистолетной рукояткой 3 с предохранительной скобой. Со ствольной коробки автомата, в свою очередь снимается приклад и пистолетная рукоять, на место которых устанавливается заглушка с резиновым затыльником 4 уменьшенной длины» Данные действия неудобно проводить в полевых условиях.

Решаемая техническая проблема:

Ускорение времени перевода оружия их классической схему в схему Булл-пап и обратно.

Технический результат заявленного изобретения:

Тактическая универсализация боевого применения индивидуального автоматического оружия, автомат/штурмовая винтовка.

Сущность изобретения:

Булл-пап - схема компоновки узлов индивидуального стрелкового оружия (как правило автомата/штурмовой винтовки), в которой пистолетная рукоятка с курковым механизмом находится впереди магазина питания патронами и управляет огнем. За счет переноса пистолетной рукоятки и куркового механизма в перед магазина стрелковое автоматическое оружие не использует классический приклад.

Опора в плечевой сустава при работе происходит непосредственно с задней части ствольной коробки, которая оснащена площадкой, заменяющей опору приклада.

Преимущества схемы Булл-пап перед классической схемой компоновки узлов стрелкового оружия:

• Компактность: булл-пап меньше и короче оружия традиционной компоновки при той же длине ствола. Это позволяет легче маневрировать, особенно в ограниченном пространстве. Уменьшение габаритов происходит за счет отсутствия классического приклада.

• В некоторых случаях более короткая длина приклада снижает вес оружия.

• Предельно-максимальная длина ствола при фиксированной длине оружия что позволяет иметь более высокую скорость пули на выходе, это положительно сказывается на дальности, точности и убойной силе снайперских винтовок.

Существует множество образцов индивидуального стрелкового оружия, выполненного по схеме Булл-пап, например:

АШ-12 (ШАК-12 или Автомат Штурмовой 12) - российский крупнокалиберный штурмовой автомат, созданный в ЦКИБ СОО для нужд подразделений спецназначения;

ОЦ-14 «Гроза» - российский штурмовой стрелково-гранатометный комплекс, разработанный ЦКИБ СОО в 1993 году. Представляет собой вариант автомата ОЦ-12 «Тисс» (в свою очередь созданного на базе АКС-74У).

Однако, данные изделия выполнены по схеме Булл-пап в заводской компоновке и не могут трансформироваться в классическую схему расположения узлов индивидуального стрелкового оружия, которая является превалирующий в армиях мира, на настоящий момент.

Схема Булл-пап, помимо преимуществ имеет также и недостатки, а именно:

• Проблемы со стреляющими с левого плеча. В этом случае стреляные гильзы летят стрелку прямо в лицо.

• Непривычно для многих стрелков расположенный центр тяжести оружия - в схеме булл-пап он находится между плечом и пистолетной рукояткой, в стрелковом оружии классической схемы - между руками.

• Меньшая чувствительность спускового крючка в некоторых моделях. Проблема вызвана боковым(перпендикулярным) люфтом более длинной тяги соединяющей спусковой крючок и остальную механику, чаще всего возникающая на булл-пап модификациях оружия классической схемы.

• Меньшая длина прицельной линии механических прицелов.

• Специфическое расположение магазина значительно затрудняет перезарядку, особенно при стрельбе из положения лежа.

• Неудобно использовать магазины повышенной емкости (например - штурмовые) и барабанные магазины.

Ввиду наличия преимуществ и недостатков у классической схемы и схемы Булл-пап, оптимальным, на наш взгляд является устройство, позволяющее трансформировать классическую, превалирующую схему, в схему Булл-пап, в одном и том же изделии. Такое трансформирование может осуществляться в зависимости от решаемых бойцом задач. Например, при штурмовых действиях в здании или системе окопов противника, практичнее работать изделием, выпаленном по схеме Булл-пап, как более маневренным в руках. Напротив, находясь в глубокой обороне, где требуется стрелковый бой на длинной дистанции, практичнее работа изделием классической схемы.

Заявленная изобретение отличается от прототипа тем, что является системой обвеса, которая может трансформировать классическую стрелковую схему автомат/штурмовая винтовка, со складным прикладом, в оружие схемы Булл-пап, без внесения изменения в конструкцию классических систем, не изменяя их целостности и какого-либо разбора оружия на части. Так же в заявленного изобретения имеется механизм сброса магазина (9) (6) (10) (30). которая дает возможность одновременно вести управляемый огонь одной рукой и сбрасывать магазин, свободной рукой. Имеется возможность проводить перезарядку на секунды быстрее что дает возможность быстрее вернуть контроль над ситуацией, который частично теряется бойцом, во время перезарядки магазина.

Система дает бойцу возможность выбора по желанию работы оружием классической схемы и работы оружием схемы Булл-пап, быстро переходя от схемы к схеме в полевых условиях.

Заявленная изобретение состоит из системы обвеса на изделия (автомат/штурмовая винтовка), с внешней штангой подачи усилия от нажатия стрелком, куркового механизма пистолетной рукоятки системы обвеса, к курковому механизму пистолетной рукоятки классической системы, и системы прикладной планки, при установке которой не вносится в конструкцию никаких изменений, процесс трансформации в оружие схемы Булл-пап, и обратно в классическую систему (схему) происходит в считанные секунды. Это дает преимущества выбора работы по желанию и целям и задачам классической схемы в схему Булл-пап и обратно, непосредственно на месте в максимально сжатое время, до 1-й минуты.

Также Г-образный упор (30) сброса магазина штанги сброса магазина (8), заходит за планку сброса магазина классической системы (31), для обеспечения возможности сброса магазина большим пальцем руки, которая управляет огнем, путем нажатия курка (9) штанги сброса магазина (8). Г-образный курок сброса магазина (9) имеет возможность вращения вокруг своей оси для удобства работы как с левой руки, так и с правой руки.

Штанга сброса магазина оснащена пружиной воздействия сброса магазина (10), с помощью которой создается механическое напряжение для сброса магазина. Также на штанге сброса магазина (8) с тыльной части имеется дублирующая планка бескуркового сброса магазина (11) как дублирующий механизм удобства сброса магазина.

На ложе пистолетной рукоятки (3) схемы Булл-пап, находится прикладная планка системы Булл-пап (приклад) (15) которая выполняет функцию приклада (19), путем опоры воздействия на плечо.

Так же в верхней части прикладной планки складной Булл-пап (15) имеется опорно-вспомогательная планка (16), которая создает запас прочности системе, путем упора в тыльную часть корпуса оружия классической схемы. Так же прикладная планка складная (приклад) (15) может складываться для возможности откидывания приклада оружия классической схемы (19), для возможности работы в классической схеме упора изделия. Для фиксирования ложи пистолетной рукоятки с прикладной планкой (3) имеется запорно-удерживающий механизм ложи пистолетной рукоятки (17), которая удерживает систему обвеса Булл-пап в рабочем положении.

Заявленное изобретение, позволяет без внесения изменения в классическую схему стрелкового оружия, получить систему Булл-пап, с пистолетной рукояткой, которая находится спереди магазина, и которая дает возможность управления огнем и работе одной рукой, соответственно, вторая рука становится свободной, что дает тактическое преимущество бойцу. В случае ранения в руку, на поле боя, при наличии в подразделении системы обвеса, можно трансформировать классическую систему, в систему Булл-пап в срок до 1-й минуты и стать полноценным участником боестолкновения, не оттягивая на себя силы прикрытия.

При использовании заявленного изобретения имеется возможность установки на стрелковое оружие дополнительного оборудования: сошка, тактический фонарь, лазерный целеуказатель, оптический и коллиматорный прицел и т.д.

Узлы и агрегаты устройства по заявленного изобретения имеют следующее назначение и следующие режимы взаимодействия между собой, обеспечивая достижение технического результата:

1 - Ложе цевья системы Булл-пап, с планками Пикатинни, предназначенное для фиксации устройства по заявленного изобретения, на цевье классической схемы, путем его охвата снаружи-снизу; а также удержания оружия стрелком и обеспечение общей жесткости конструкции. Планки Пикатинни дают возможность обвесить систему дополнительного оборудованием. На технический результат влияет, т.к. позволяет быстро монтировать устройство по заявленного изобретения на оружие классической схемы и обратно. Соединение ложа (1) с цевьем оружия классической схемы, путем охвата, находится в причинно-следственной связи с заявленным техническим результатом, т.к. такой способ позволяет быстро производить действия по монтажу и демонтажу.

Усиления соединения ложа цевья (1) с цевьем оружия классической схемы и возможность регулирования с помощью верхней удерживающей планки (23), влияет на технический результат, т.к. позволяет обеспечить вариативность применения изобретения к оружию классической схемы разных систем, а равно позволяет осуществлять интеграцию и деинтеграцию устройства, не подвергая оружие классической схемы разборке.

2 - Пистолетная рукоятка системы Булл-пап. Дает возможность вести прицельный управляемый огонь одной рукой, за счет места ее расположения (впереди магазина) и меньшему подбрасыванию ствола при ведении огня. На технический результат влияет, т.к. позволяет сделать оружие более маневренным.

3 - Ложе пистолетной рукоятки с прикладной планкой системы Булл пап. Выполняет функцию приклада в виде откидывающейся прикладной планки, что дает возможность работать по укороченной схеме при развернутой прикладной планке и откинутым классическим прикладом, при сложенной прикладной планкой. Так же имеет механизм фиксации (17) всего ложа (3) к рукоятке оружия классической схемы (27), для фиксации узла в рабочем положении. И риски штанги куркового механизма (26) предназначенная для направления штанги куркового механизма (33). На технический результат влияет, т.к. позволяет сделать оружие более маневренным.

4 - Ограничитель для пальцев кистей рук. Предназначен для недопущения травмирования пальцев кистей рук при стрельбе, не допуская их в зону полета пули. Путем механической преграды в виде выпуклости. Находится в связи с техническим результатом, т.к. предохраняет стрелка от травм.

5 - Корпус штанги куркового механизма. Предназначен для защиты штанги куркового механизма от внешнего воздействия, грязь, пыль, и др. И служит каркасом прочности системы

Находится в связи с техническим результатом, т.к. повышает надежность системы в целом.

6 - Корпус штанги сброса магазина. Предназначен для защиты штанги сброса магазина от внешнего воздействия, грязь пыль и др. И служит каркасом прочности системы. Находится в связи с техническим результатом, т.к. повышает надежность системы в целом.

7 - Внешняя штанга куркового механизма передачи хода со спускового крючка системы Булл- пап, на спусковой крючок оружия классической схемы. Предназначена для передачи движения спускового крючка системы Булл пап указательным пальцем кисти рук на спусковой крючок оружия классической системы. Работает от ствола по направлению приклада. С помощью которого происходит выстрел. Участвует в достижении технического результата, т.к. влияет на производства выстрела.

8 - Штанга сброса магазина. Предназначена для передачи механического хода по направлению от приклада, в сторону ствола, за счет подачи усилия большого пальца кисти рук, Г-образному курку сброса магазина (9). Участвует в скоростной перезарядке оружия, тем самым находясь в причинно-следственной связи с техническим результатом.

9 - Г-образный курок сброса магазина. Предназначен для передачи большим пальцем усилия на штангу сброса магазина (8). С помощью которой происходит сброс магазина, путем ее механического воздействия на защелку сброса магазина оружия классической схемы. Участвует в скоростной перезарядке оружия, тем самым находясь в причинно-следственной связи с техническим результатом.

10 - Пружина воздействия сброса магазина. Предназначена для создания механического напряжения при работе штанги сброса магазина (8), край пружины при ходе, упирается в магазин сжимается создает напряжение при этом тыльный Г образный курок штанги сброса магазина (30) воздействует на удерживающую защелку магазина и разблокирует магазин, при этом пружина высвобождает свое напряжение, созданное ходом штанги, и отталкивает магазин и происходит сброс магазина. Участвует в скоростной перезарядке оружия, тем самым находясь в причинно-следственной связи с техническим результатом.

11 - Планка бескуркового сброса магазина. Дает возможность сбрасывать магазин без воздействия Г-образного курка сброса магазина (9). Воздействуя непосредственно на зону тыльного Г-образного курка штанги сброса магазина (30) за счет наличия планки бескуркового сброса магазина (11). Ходом по направлению от приклада к стволу. Участвует в скоростной перезарядке оружия, тем самым находясь в причинно-следственной связи с техническим результатом.

12 - Спусковой курок системы Булл-пап. Предназначен для передачи хода большого пальца кистей рук, на штангу, с которой он соединен и которая, воздействуя на спусковой крючок оружия классической системы, производит выстрел из оружия. Работает по направлению от ствола к прикладу. Находится в связи с техническим результатом, т.к. является одним из основных узлов устройства, позволяющих вести огонь.

13 - Пружина возвратная спускового крючка системы Булл пап. Предназначена для приведения в исходное положение спускового крючка (12) штанги (7) и Г образного упора (33). Находится в связи с техническим результатом, т.к. является одним из основных узлов устройства, позволяющих вести огонь. Обеспечивает ведение автоматического и полуавтоматического огня, тем самым, участвует в достижении технического результата.

14 - Выемка под большой палец. Предназначен для более комфортного удержания системы в работе. Находится в связи с техническим результатом, т.к. обеспечивает комфорт стрелка, что прямо влияет на качество применения оружия.

15 - Прикладная планка складная системы Булл-пап.(приклад) Выполняет функцию приклада при сложенном классическом прикладе. Имеет два положения, открытый и полу сложенный. При открытом можно работать в укороченном варианте, в полу-сложенном можно раскрыть классический приклад и работать по классической схеме. Обеспечивает эргономику конструкции, участвуя тем самым в достижении технического результата.

16 - Опорно-вспомогательная планка системы Булл-пап. Предназначена для добавление жесткости прикладной планки. Обеспечивает эргономику конструкции, участвуя тем самым в достижении технического результата.

17 - Запорно-удерживающий механизм ложи пистолетной рукоятки. Предназначен для фиксации ложи пистолетной рукоятки в рабочем положении путем закрепления:

а) шплинтом за пистолетную рукоятку оружия классической схемы, путем параллельного хода шплинта к корпусу стрелкового оружия;

б) хода запорного шплинта или пластины вокруг своей оси.

Находится в причинно-следственной связи с техническим результатом, т.к. обеспечивает быстрое и надежное интегрирование заявленного изобретения с оружием классической схемы.

18 - Механизм вращения хода установки системы Булл пап. Обеспечивает подвижное в горизонтальной плоскости соединение ложа цевья (1) и механизма системы пистолетной рукоятки системы Булл-пап с функциональным механизмом (29) а также, ложа пистолетной рукоятки с прикладной планкой системы Булл пап (3). Механизм (18) вращается вокруг своей оси как указанно на схеме (Фиг. 2). Может иметь резьбовое соединение, в этом случае имеет возможность к разбору узла, либо клепальное, без возможности разбора узла. Участвует в достижении технического результата, т.к. обеспечивает скоростное интегрирование устройства в оружие классической схемы и обратный процесс.

19-20-21-22-25-27-31 - обозначения стрелкового оружия классической схемы.

23 - Верхняя удерживающая планка. Служит для усиления крепления цевья оружия классической схемы к ложу цевья (1) и регулирования прижимной силы крепления, а также для регулирования подгоночных расстояний, что обеспечивает возможность интегрирования изобретения, с оружием классической схемы разных систем, что в свою очередь, находится в причинно-следственной связи с заваленным техническим результатом..

Для обеспечения крепления могут использоваться соединения различных способов:

а) Защелка самозажимная. Принцип работы, при помощи рычага замка проворачивая вокруг оси, создается сдавливающее напряжение, натяжителем цепляющимся за скобу. Тем самым прижимается ложе цевья к цевью стрелкового оружия классической схемы. Рычаг замка и его корпус имеют отверстия для предохранительной чеки, от самопроизвольного раскрытия.

б) Резьбовое стягивание. При помощи шплинтообразного болта с резьбовым соединением, затягиваем болт путем проворачивания до нужного стягивания. Головка болта может иметь грани под накидной ключ, либо углубление под шестигранник, либо звездочку, либо прорезь под отвертку.

в) Круглая клинообразная выемка. Состоит из шпильки с Г-образным наконечником, который при проворачивании вокруг своей оси, упираясь в клинообразную выемку создает стягивающее напряжение. В конце клинообразной выемки по окружности имеется стопорная площадка с ограничителем хода, не дающая самопроизвольному раскручиванию. Для того что бы провернуть шпильку в ее начале имеется как варианты, поворотный рычаг, поворотное кольцо, поворотная прорезь.

г) крепление с эксцентриком шпилькой и регулирующей резьбой. Механизм состоит из шпильки с резьбой, опорной планки, или опорной шайбы, опорная планка может быть круглой шайбой, либо прямоугольная пластина или овальная. Так же имеется рычажной механизм с эксцентриком и резьбовым соединением. При проворачивании рычага с помощью резьбового соединения вокруг своей оси по ходу резьбы создается стягивающее напряжение, которое усиливается путем работы эксцентрика, стягиванием с помощью рычага эксцентрика.

Находится в причинно-следственной связи с техническим результатом, т.к. обеспечивает быстрое и надежное интегрирование заявленного изобретения с оружием классической схемы.

24 - Зажимной механизм ложа цевья системы Булл-пап. Предназначен для прижима ложа цевья системы Булл-пап к корпусу стрелкового изделия классической схемы. Участвует в достижении технического результата, т.к. обеспечивает скоростное интегрирование устройства в оружие классической схемы.

26 - Риска штанги куркового механизма. Служит направляющим ходом для Г-образного упора внешней штанги куркового механизма передачи хода со спускового крючка системы Булл пап на спусковой крючок классической схемы (33). Находится в причинно-следственной связи с техническим результатом, т.к. упрощает и делает надежнее работу по передачи усилия на спусковой крючок классической схемы.

28 - Сборочный узел ложа пистолетной рукоятки. При помощи этого узла, система пистолетной рукоятки системы Булл-пап с функциональным механизмом (29) крепится к ложе пистолетной рукоятки с прикладной планкой системы Булл-пап. Может состоять из резьбового соединения, в этом случае будет иметь возможность к разъединению ложе пистолетной рукоятки с прикладной планкой (3) от системы пистолетной рукоятки системы Булл-пап с функциональным механизмом (29), либо клепальное соединение, без возможности разъединения. Является узлом, обеспечивающим скоростную интеграцию устройства в оружие классической схемы.

29 - Система пистолетной рукоятки системы Булл-пап с функциональным механизмом. Это обозначение состоит и выше указанных элементов (12) (13) (14) (7) (2) (9) (6) (8) (10) (11) (30) (33) (28) соединенных в единый агрегат, как часть заявленного устройства. Является узлом, обеспечивающим скоростную интеграцию устройства в оружие классической схемы, тем самым обеспечивая технический результат.

30 - Тыльный Г-образный курок штанги сброса магазина. Предназначен для механического воздействия на защелку магазина оружия классической схемы, имеет Г-образную форму крюка. При нажатии на Г -образный курок сброса магазина (9) идет воздействие на защелку фиксатора магазина с последующей разблокировкой магазина (22). Участвует в скоростной перезарядке оружия, дем самым обеспечивая технический результат.

32 - Планка Пикатинни. Это планки с рисками, установленные на ложе цевья системы Булл пап, с помощью которых можно установить на систему дополнительное оборудование, фонарик, оптический прицел, коллиматорный прицел, и др.

Планка Пикатинни (англ. Picatinny rail) - система рельсового крепления, кронштейн, используемый на различных видах стрелкового вооружения для обеспечения унификации креплений прицелов (оптических, коллиматорных) и прочих вспомогательных принадлежностей, в том числе тактических фонарей, лазерных целеуказателей, сошек и др.. Повышает эргономику оружия, тем самым принимая участие в достижении технического результата.

33 - Г-образный упор внешней штанги куркового механизма передачи хода со спускового крючка системы Булл-пап на спусковой крючок оружия классической схемы. Предназначен для непосредственного воздействия на спусковой крючок оружия классической схемы, для работы ударно спускового механизма, для произведения выстрела. Участвует в достижении технического результата, т.к. при помощи узла производится выстрел.

Осуществление изобретения:

Установка устройства по заявленного изобретения, на автомат/штурмовую винтовку классической схемы происходит в режиме «приклад автомата/штурмовой винтовки классической схемы разложен».

Ложе цевья (1) системы Булл-пап устанавливается на цевье стрелкового оружия классической схемы, снаружи-спереди-снизу, путем обхвата / насаживания. Глубина насаживания ложа цевья (1), на цевье оружия классической схемы, может быть различной, в зависимости от длины оружия классической схемы. Для того, чтобы насаживанию не препятствовали прицельные приспособления, расположенные на стволе оружия классической схемы, ложе цевья имеется продольная, сквозная выемка сверху.

После установки ложа цевья (1) оно фиксируется верхней удерживающей планкой (23), путем усиления соединения следующими способами соединения, описанными выше:

а) Защелка самозажимная.

б) Резьбовое стягивание;

в) круглая клинообразная выемка

г) крепление с эксцентриком шпилькой и регулирующей резьбой которые уплотняют обхват ложем цевья (1) цевья стрелкового оружия классической схемы, и имеют регулирующую функцию.

Второй способ крепления цевья устройства, по заявленного изобретения, к оружию классической схемы, производится за счет зажимного механизма, с эксцентриком и регулирующей резьбой, соединяющего неподвижным соединением, за счет обхвата ствола, двумя пластинами с выемками под ствол, с зажимным регулирующим механизмом (шпилькой с резьбой), со смещенным центром (эксцентриком), и с помощью которого ложе цевья крепится к стволу.

Таким образом, оба способа соединение устройства, по заявленного изобретения с оружием классической схемы, позволяет избежать самопроизвольного свободного хода ложа цевья (1) при отдаче в работе стрелкового оружия. Кроме того, регулирующая функция механизма, позволяет использовать устройство на автоматах / штурмовых винтовках разных систем.

Далее, система пистолетной рукоятки (29) и ложе пистолетной рукоятки с прикладной планкой системы Булл пап (3), устанавливается путем проворачивания вокруг оси механизма вращения хода установки системы Булл пап (18), как показано на схеме (Фиг. 2). Ход вращения при установке, - слева направо, до упора в пистолетную рукоятку оружия классической схемы. Соответственно одновременно тыльный Г-образный курок штанги сброса магазина (30) и Г-образный упор внешней штанги куркового механизма передачи хода со спускового крючка системы Булл пап на спусковой крючок классической системы (33) встают на свои рабочие места. При необходимости может проводиться перерегулировка соединения ложа цевья (1) и цевья оружия классической схемы по глубине.

Далее, устанавливается запорно-удерживающий механизм ложа пистолетной рукоятки (17) в положение фиксации. От самопроизвольного раскрытия при работе отдачи. Складывается приклад классического стрелкового оружия (19) в сложенное положение и раскрывается прикладная планка складная системы Булл пап (15) с опорно-вспомогательной планки системы Булл пап (16) которая упирается в корпус стрелкового оружия создавая жесткость. Деинтеграция устройства с оружием классической схемы, производится в обратном порядке.

Огонь ведется путем нажатия на спусковой крючок системы булл-пап.

Перевод оружия в разные режимы огня, с помощью задействования соответствующих узлов оружия классической схемы.

Перезарядка магазина осуществляется с задействованием 8 - штанги сброса магазина, 9 - Г-образного курка сброса магазина; 10 - Пружина воздействия сброса магазина; 11 - Планка безкуркового сброса магазина.

Устройство по изобретения можно использовать на стрелковом оружие преимущественно со складным прикладом, либо демонтажем не складного приклада. С учетом регулировок штанг (30) (33) и форм пистолетной рукоятки стрелкового оружия. Складной приклад дает преимущество установки изделия на стрелковое оружие по времени.

Обозначения устройства системы обвеса Булл-пап.

1 - Ложе цевья системы Булл-пап с планками Пикатинни.

2 - Пистолетная рукоятка системы Булл-пап.

3 - Ложе пистолетной рукоятки с прикладной планкой системы Булл-пап.

4 - Ограничитель для пальцев кистей рук.

5 - Корпус штанги куркового механизма.

6 - Корпус штанги сброса магазина.

7 - Внешняя штанга куркового механизма передачи движения со спускового крючка системы Булл-пап на спусковой крючок классической системы.

8 - Штанга сброса магазина.

9 - Г-образный курок сброса магазина.

10 - Пружина воздействия сброса магазина.

11 - Планка безкуркового сброса магазина.

12 - Спусковой крючок системы Булл-пап.

13 - Пружина возвратная спускового курка системы Булл- пап.

14 - Выемка под большой палец.

15 - Прикладная планка складная системы Булл-пап.(приклад)

16 - Опорная вспомогательная планка системы Булл-пап.

17 - Запорно-удерживающий механизм ложи пистолетной рукоятки.

18 - Механизм вращения хода установки системы Булл-пап.

19 - Приклад складной оружия классической схемы.

20 - Корпус классического изделия.

21 - Дульный тормоз компенсатор.

22 - Магазин.

23 - Верхняя удерживающая планка защелка.

24 - Зажимной механизм ложе цевья системы Булл-пап.

25 - Спусковой крючок оружия классической схемы.

26 - Ризка штанги куркового механизма.

27 - Пистолетная рукоятка оружия классической схемы.

28 - Сборочный узел ложе пистолетной рукоятки.

29 - Система пистолетной рукоятки системы Булл-пап с функциональным механизмом.

30 - Тыльный Г-образный курок штанги сброса магазина.

31 - Планка сброса магазина классической системы.

32 - Планки Пикатинни.

33 - Г-образный упор внешней штанги куркового механизма передачи хода со спускового крючка системы Булл-пап на спусковой крючок классической системы. Описание рисунков к иобретению:

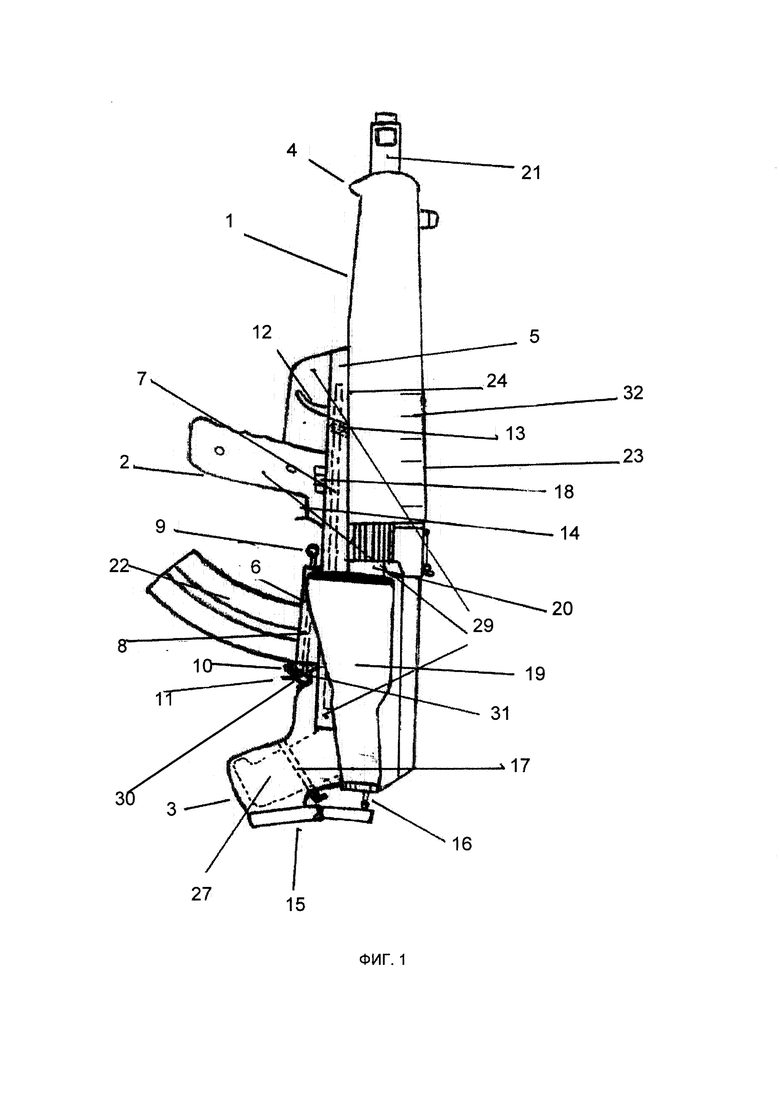

Фиг.1 - Вид слева изобретения в режиме интеграции с автоматом / штурмовой винтовкой, со прикладом в положении «сложено».

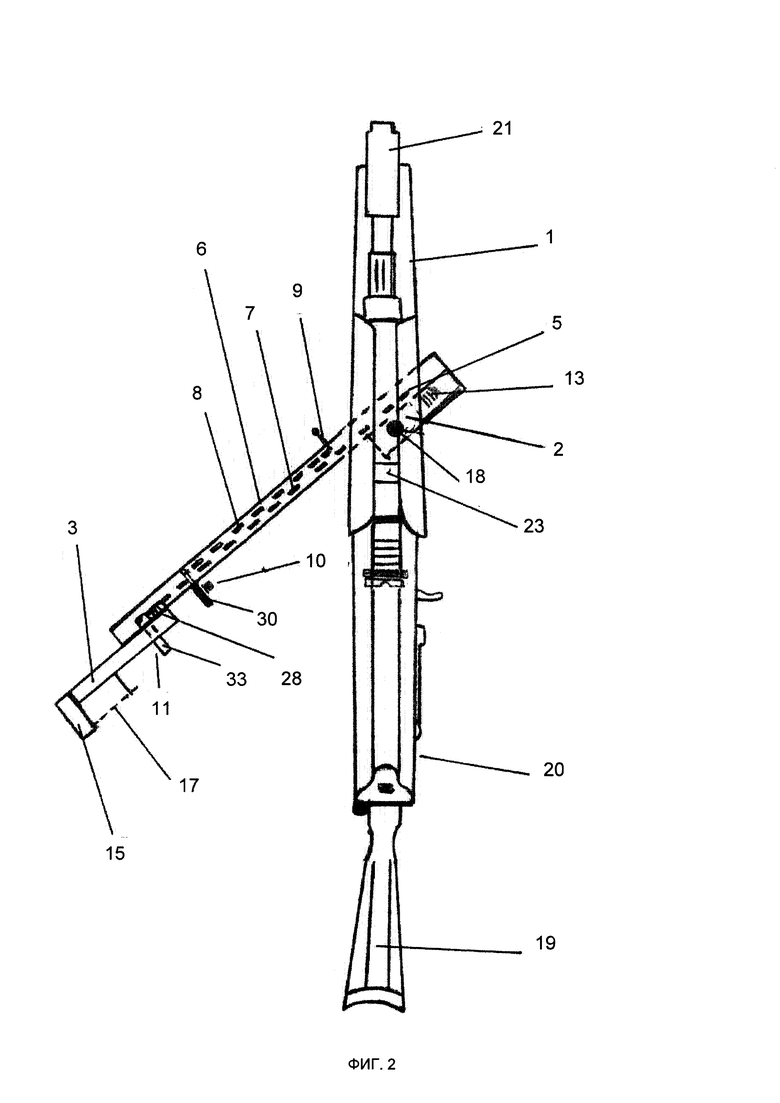

Фиг. 2 - Вид сверху изобретения в режиме частичной интеграции с автоматом / штурмовой винтовкой. Ложе цевья (1) закреплено на цевье оружия классической схемы, а система пистолетной рукоятки (29) отведена влево. Положение устройства перед его поворотом по оси механизма вращения хода установки системы Булл пап (18).

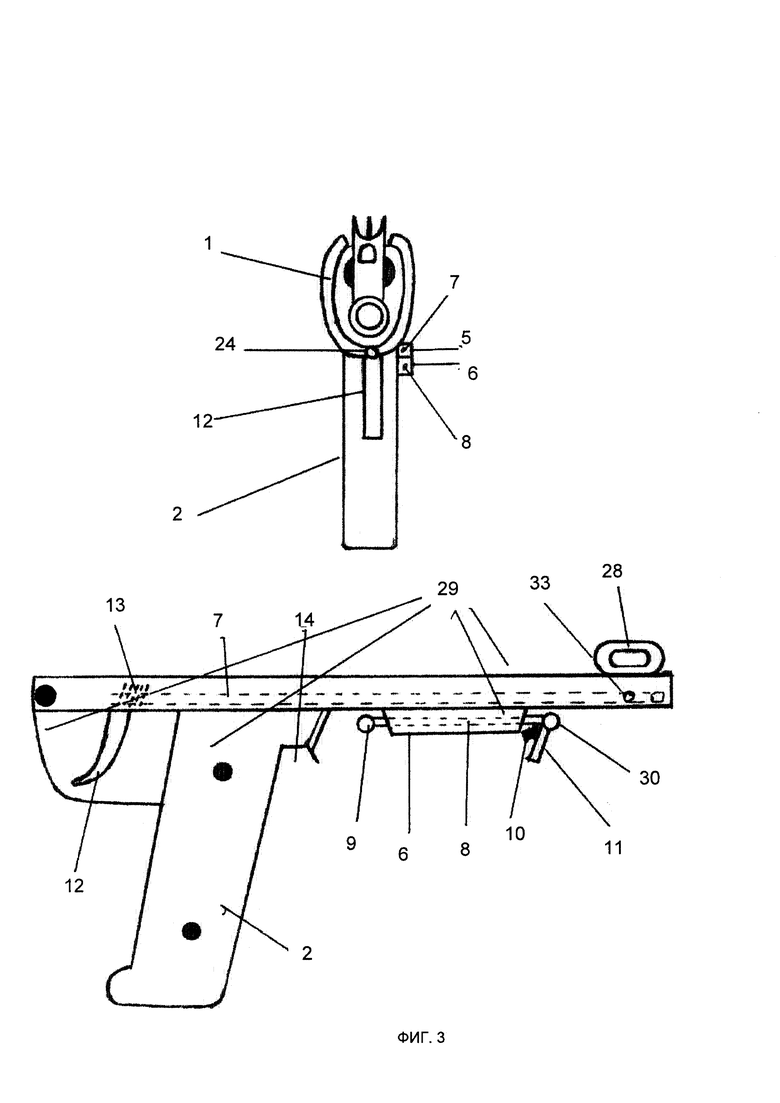

Фиг. 3

Сверху - вид спереди: устройство интегрировано с автоматом / штурмовой винтовкой;

Снизу - вид сбоку: спусковой механизм и механизм сброса магазина.

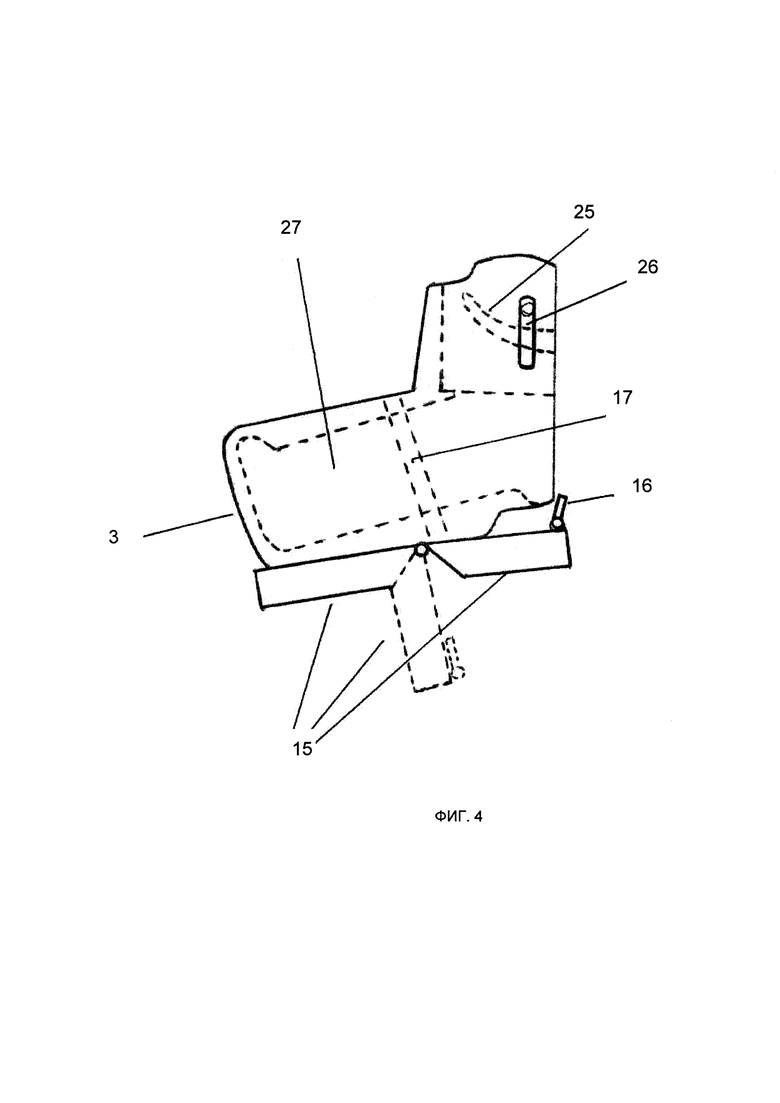

Фиг. 4 Ложе пистолетной рукоятки.

Комплекс модернизации автоматов в схему «булл-пап» содержит в себе: ложе цевья системы булл-пап, которое соединяется с цевьем оружия классической схемы путем охвата. Соединение усилено и регулируется с помощью верхней удерживающей планки. Ложе цевья соединено подвижным соединением с системой пистолетной рукоятки с функциональным механизмом с помощью механизма вращения хода установки. Возможна установка на стрелковое оружие дополнительного оборудования: сошки, тактического фонаря, лазерного целеуказателя, оптического и коллиматорного прицелов и т.д. На штанге сброса магазина с тыльной части установлена дублирующая планка бескуркового сброса магазина как дублирующий механизм удобства сброса магазина. Г-образный курок сброса магазина вращается вокруг своей оси. Для фиксирования ложи пистолетной рукоятки с прикладной планкой имеется запорно-удерживающий механизм ложа пистолетной рукоятки, которая удерживает систему обвеса булл-пап в рабочем положении. Запорно-удерживающий механизм ложа пистолетной рукоятки фиксируется к оружию классической схемы шплинтом за пистолетную рукоятку оружия классической схемы. Технический результат - сокращение времени перевода оружия из классической схемы в схему булл-пап и обратно. 5 з.п. ф-лы, 4 ил.

1. Комплекс модернизации автоматов в схему булл-пап, отличающийся тем, что содержит в себе: ложе цевья системы булл-пап (1) с планками Пикатинни, соединяемое с цевьем оружия классической схемы путем охвата, с усилением соединения и возможностью регулирования с помощью верхней удерживающей планки (23), при этом ложе цевья (1) соединено подвижным соединением с системой пистолетной рукоятки с функциональным механизмом (29) с помощью механизма вращения хода установки (18), механизм сброса магазина.

2. Комплекс по п. 1, отличающийся тем, что выполнен с возможностью установки сошек, тактического фонаря, лазерного целеуказателя, оптического и коллиматорного прицелов.

3. Комплекс по п. 1, отличающийся тем, что на штанге сброса магазина (8) с тыльной части имеется дублирующая планка бескуркового сброса магазина (11) как дублирующий механизм сброса магазина.

4. Комплекс по п. 1, отличающийся тем, что Г-образный курок сброса магазина (9) выполнен с возможностью вращения вокруг своей оси.

5. Комплекс по п. 1, отличающийся тем, что для фиксирования ложа пистолетной рукоятки с прикладной планкой (3) имеется запорно-удерживающий механизм ложа пистолетной рукоятки (17), выполненный с возможностью удержания системы обвеса булл-пап в рабочем положении.

6. Комплекс по п. 1, отличающийся тем, что запорно-удерживающий механизм ложа пистолетной рукоятки фиксируется к оружию классической схемы шплинтом за пистолетную рукоятку оружия классической схемы путем параллельного хода шплинта к корпусу оружия, или хода запорного шплинта или пластины вокруг своей оси.
