Универсальное устройство для установки аэродинамической трубы на кровлях зданий Российский патент 2025 года по МПК E04D13/76

Изобретение относится к области архитектуры и строительства и предназначено для установки устройства по предупреждению накопления снежных осадков на кровлях зданий, обеспечивающее надёжное его крепление при минимальном механическом воздействии на кровлю и длительную работоспособность.

Известен способ уборки снега с крыши здания. Сущность способа заключается в том, что снег с поверхности крыши сдувают струёй сжатого воздуха с помощью ориентируемого вручную гибкого шланга с жестким трубчатым наконечником, который крепится к трубе, соединённой с расположенным на чердаке здания компрессором, причем труба выполнена с отводящими патрубками с вентилями с возможностью подсоединения к ним упомянутого гибкого шланга и возможностью закрепления на трубе страховочного приспособления для оператора с возможностью его передвижения вдоль трубы по мере удаления снега с крыши. (Патент RU № 2459054, МПК E04D 13/076 (2006.01). Способ уборки снега с крыши здания, заявл. 2010.10.13: опубл. 2012.08.20).

Недостатком этого способа является отсутствие информации о технологии крепления трубы, что не даёт гарантии сохранения целостности кровли и реализуемость разработки на практике.

Известно устройство, которое содержит корпус, имеющий поворотный механизм с расположенными в корпусе отверстиями для прохождения воздушного потока, размещенный в полости корпуса вентилятор и щелевидное или воронкообразное сопло для выхода воздушного потока из полости корпуса. Вентилятор включается и отключается посредством датчика осадков, реагирующего на возникновение, интенсивность, исчезновение осадков. Корпус имеет каретку, способную передвигаться по направляющей, установленной на поверхности крыши. Направляющая является рельсом или тросом. На каретке установлен двигатель с приводом колёс каретки. С обоих концов направляющей установлены концевые переключатели. Сопло изогнуто относительно оси вращения вентилятора, поворотный механизм приводится в действие силой тяги воздушного потока. (Патент RU № 127103 U1, МПК E04D 13/076. Подвижное устройство для сдува снега и твердых частиц веществ, заявл. 21.09.2012: опубл. 20.04.2013).

Стоит отметить недостатки подвижных моделей. Устройство для обдува передвигается по направляющим в виде рельса, в случае установки на самой крыше. В связи с этим предъявляются повышенные требования к прочности конструкции крыши и материалу, из которого изготовлена кровля. Наличие движущихся частей снижет возможность применения оборудования в условиях экстремальных погодных условий, например, большого перепада температур от положительных до отрицательных, выпадении ледяного дождя и сильном ветре. Разработанная модель не является универсальной.

Наиболее близким к предполагаемому изобретению по технической сущности является устройство для осуществления способа, которое включает корпус в виде аэродинамической трубы с щелевидными соплами для выхода воздушного потока, датчик осадков, вентилятор в виде вихревой воздуходувки, создающий воздушный поток, который расположен под кровлей, и приводится в действие блоком управления посредством датчика осадков, обеспечивая подачу воздуха в аэродинамическую трубу, расположенную на коньковой части кровли вальмового типа, снабженнyю с четырёх сторон щелевидными соплами, причём угол их наклона относительно поверхности кровли позволяет обеспечить всестороннее распределение воздушных потоков по всей поверхности кровли, предупреждая накопление снега.

Блок управления оборудован программируемым устройством временных режимов работы вихревой воздуходувки, которая включается и выключается в зависимости от наличия или отсутствия и интенсивности выпадения осадков. Щелевидные сопла регулируются при монтаже по углу наклона кровли создавая эффект «настилания» струи на поверхность кровли, способствующий увеличению скорости и расширению плоской струи, обеспечивая предупреждение накопления осадков на кровле. (Патент RU № 2807332 U1, МПК E04D 13/076. Способ автоматического предупреждения накопления снега на кровлях зданий и устройство для осуществления способа: № 2023115849: заявл. 16.06.2023: опубл. 14.11.2023).

Недостатками этого способа являются: отсутствие информации о технологии крепления аэродинамической трубы с щелевидными соплами, что не даёт гарантии сохранения целостности кровли при монтаже аэродинамической трассы; нарушается работоспособность оборудования в условиях экстремальных погодных условий, например, большого перепада температур от положительных до отрицательных, выпадении ледяного дождя и сильном ветре, разработанная модель не является универсальной, что не позволяет использовать на кровлях с различными угловыми параметрами её скатов.

Задача, решаемая изобретением, заключается в обеспечении длительной работоспособности, сохранении целостности кровли, что является важным условием эксплуатационной надёжности устройства.

Технический результат заключается в установке универсального устройства аэродинамической трубы на кровлях зданий с изменяющимся углом, копируя угол наклона кровли, обеспечивая длительную работоспособность аэродинамической трубы.

Указанный технический результат достигается тем, что конструкция универсального устройства для установки аэродинамической трубы, предназначенной для предотвращения накопления снежных осадков на скатных кровлях зданий, содержащее двухосевой шарнир, состоящий из двух полушарниров, соединѐнных связующим звеном, на каждую из двух осей которого установлено по три втулки, к средним втулкам каждой оси приварено основание хомута для установки на него аэродинамической трубы, а к крайним втулкам каждой оси приварены полушарниры, а к ним, сверху – проушины, в которые установлены стойки-опоры для козырька, состоящего из двух частей, соединѐнных рояльной петлѐй, выполненной с возможностью изменения центрального угла наклона защитного козырька в соответствии с углом наклона кровли, снизу к каждому полушарниру приварены по две направляющие, вплотную прижатые к соответствующему скату кровли.

Универсальность конструкции позволяет использовать устройство для установки аэродинамической трубы на кровлях с различными угловыми параметрами её скатов.

Конструкция универсального устройства для установки аэродинамической трубы на кровлях зданий, располагаемого на коньковой части кровли, предусматривает установку и единое крепление аэродинамической трубы и защитного козырька, обеспечивающего укрытие аэродинамической трубы и сопловых воздухораспределителей от воздействия экстремальных погодных условий, от барических ветровых нагрузок, от засорения и минимальное механическое воздействие на кровлю при монтаже, копирует угол наклона кровли, что позволяет использовать устройство на кровлях с различными угловыми параметрами её скатов.

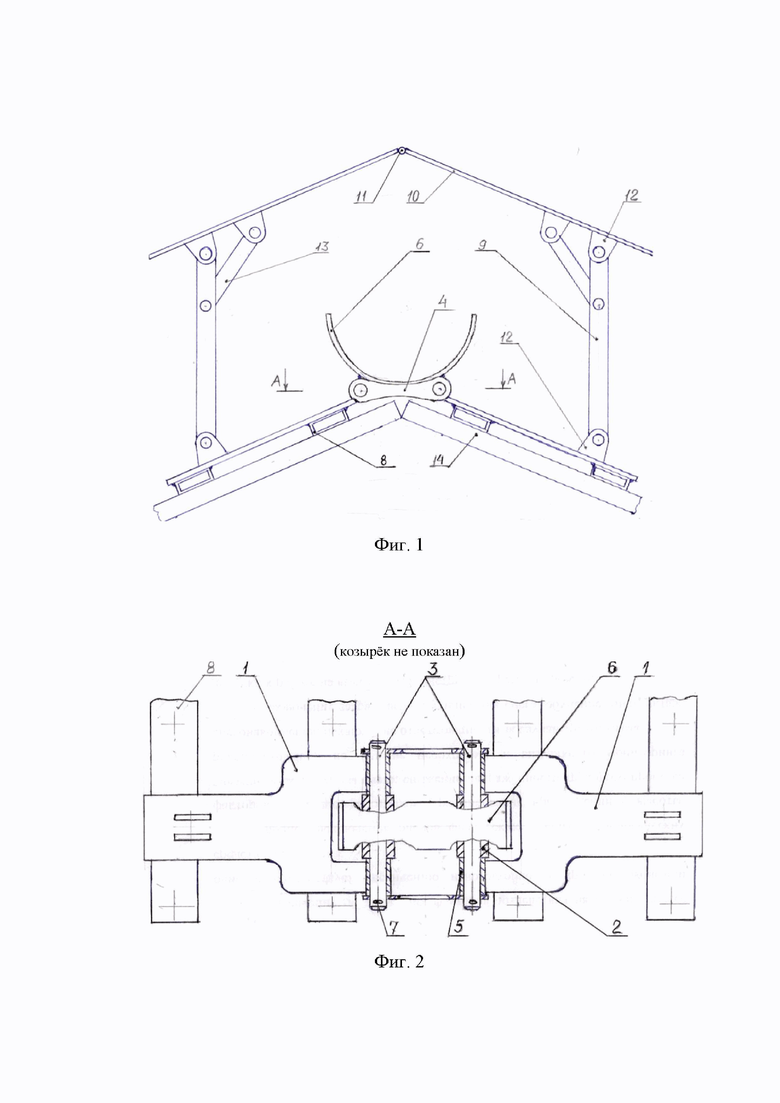

Сущность изобретения поясняется чертежами:

– на фиг.1 – показан общий вид устройства;

– на фиг. 2 – вид сверху;

На фиг. 1 и 2 обозначены:

1 – двухосевой шарнир, состоящий из двух полушарниров; 2 – втулка основания хомута; 3 – ось; 4 – связующее звено; 5 – втулка полушарнира; 6 – основание хомута; 7 – шплинт; 8 –направляющие; 9 – стойка–опора; 10 – козырёк; 11 – рояльная петля; 12 –проушина; 13 – фиксатор; 14 – кровля.

Конструкция включает: двухосевой шарнир, состоящий из двух полушарниров 1 и двух осей 3, связанных между собой связующим звеном 4. На обе оси 3 устанавливают по три втулки. К средним втулкам 2 приваривают основание хомута 6, на которое устанавливают аэродинамическую трубу. К крайним втулкам 5 каждой оси приваривают полушарниры 1, а к ним, сверху – проушины 12, в которые устанавливают стойки–опоры 9 для козырька в сборе 10, состоящего из двух частей, соединённых рояльной петлёй 11, позволяющей изменять угол наклона защитного козырька при изменении угла наклона кровли 14. Фиксатор 13 обеспечивает устойчивое положение козырька 10 при изменении угла наклона кровли. Снизу к полушарнирам 1 приваривают по две направляющие 8, вплотную прилегающие к кровле 14, копируя угол её наклона, которыми универсальное устройство для установки аэродинамической трубы в сборе с козырьком крепят болтовым соединением на кровлю 14.

Универсальное устройство обеспечивает минимальное механическое воздействие на кровлю при монтаже аэродинамической трубы и длительную работоспособность устройства по предупреждению накопления снежных осадков на кровлях зданий и является универсальным, что позволяет использовать его при установке на кровлях с различными угловыми параметрами её скатов.

Изобретение относится к области строительства и предназначено для установки аэродинамической трубы по предупреждению накопления снежных осадков на кровлях зданий. Технический результат изобретения заключается в повышении эксплуатационной надежности кровли. Универсальное устройство для установки аэродинамической трубы включает двухосевой шарнир, состоящий из двух полушарниров, соединенных связующим звеном. На каждую из двух осей установлено по три втулки, к средним втулкам каждой оси приварено основание хомута для установки на него аэродинамической трубы. К крайним втулкам каждой оси приварены полушарниры, а к ним сверху – проушины, в которые установлены стойки-опоры для козырька, состоящего из двух частей, соединенных рояльной петлей, выполненной с возможностью изменения центрального угла наклона защитного козырька в соответствии с углом наклона кровли. Снизу к каждому полушарниру приварены по две направляющие, вплотную прижатые к соответствующему скату кровли. 2 ил.

Универсальное устройство для установки аэродинамической трубы, предназначенной для предотвращения накопления снежных осадков на скатных кровлях зданий, содержащее двухосевой шарнир, состоящий из двух полушарниров, соединенных связующим звеном, на каждую из двух осей которого установлено по три втулки, к средним втулкам каждой оси приварено основание хомута для установки на него аэродинамической трубы, а к крайним втулкам каждой оси приварены полушарниры, а к ним сверху - проушины, в которые установлены стойки-опоры для козырька, состоящего из двух частей, соединенных рояльной петлей, выполненной с возможностью изменения центрального угла наклона защитного козырька в соответствии с углом наклона кровли, снизу к каждому полушарниру приварены по две направляющие, вплотную прижатые к соответствующему скату кровли.
