Способ и устройство для регулирования временного соотношения Российский патент 2025 года по МПК H04W56/00 H04W72/04 H04W84/06

ОБЛАСТЬ ТЕХНИКИ

[0001] Настоящее изобретение относится к области техники связи, а более конкретно к способу регулирования временного соотношения и устройству для регулирования временного соотношения.

УРОВЕНЬ ТЕХНИКИ

[0002] В предшествующем уровне техники в сценарии спутниковой связи из-за большого расстояния передачи сигнала между сетевым устройством и терминальным устройством передача данных может занять больше времени. Чтобы обеспечить надежность обмена данными в сценариях спутниковой связи, необходимо решить проблему регулирования временного соотношения (синхронизации) между терминальным устройством и сетевым устройством, вызванную высокоскоростным движением спутников.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0003] Варианты осуществления настоящего изобретения предлагают способ регулирования временного соотношения и устройство для регулирования временного соотношения. Посредством указания временного смещения по меньшей мере одного обслуживающего луча терминальному устройству временное смещение конфигурируется для регулирования временного соотношения между сетевым устройством и терминальным устройством, что решает проблему регулирования временного соотношения между терминальным устройством и сетевым устройством, вызванную высокоскоростным движением спутников, и обеспечивает надежность обмена данными в сценариях спутниковой связи.

[0004] В первом аспекте варианты осуществления настоящего изобретения предлагают способ регулирования временного соотношения. Способ применяется сетевым устройством и включает в себя: указание временного смещения по меньшей мере одного обслуживающего луча терминальному устройству. Временное смещение сконфигурировано для регулирования временного соотношения между сетевым устройством и терминальным устройством.

[0005] Варианты осуществления настоящего изобретения предлагают способ регулирования временного соотношения. Путем указания временного смещения по меньшей мере одного обслуживающего луча терминальному устройству временное смещение конфигурируется для регулирования временного соотношения между сетевым устройством и терминальным устройством, что решает проблему регулирования временного соотношения между терминальным устройством и сетевым устройством, вызванную высокоскоростным движением спутников, и обеспечивает надежность обмена данными в сценариях спутниковой связи.

[0006] В варианте осуществления указание временного смещения по меньшей мере одного обслуживающего луча терминальному устройству включает в себя явное или неявное указание временного смещения по меньшей мере одного обслуживающего луча терминальному устройству.

[0007] В варианте осуществления указание временного смещения по меньшей мере одного обслуживающего луча терминальному устройству включает в себя: отправку набора временных смещений терминальному устройству. Набор временных смещений включает в себя временное смещение по меньшей мере одного обслуживающего луча.

[0008] В варианте осуществления отправка набора временных смещений в терминальное устройство включает в себя: отправку набора временных смещений в терминальное устройство посредством групповой совместно используемой информации управления нисходящей линии связи.

[0009] В варианте осуществления указание временного смещения по меньшей мере одного обслуживающего луча терминальному устройству включает в себя: конфигурирование временного смещения по меньшей мере одного обслуживающего луча в первой позиции первой сигнализации управления нисходящей линии связи (downlink control information, DCI) и отправку временного смещение по меньшей мере одного обслуживающего луча терминальному устройству посредством первой DCI.

[0010] В варианте осуществления указание временного смещения по меньшей мере одного обслуживающего луча терминальному устройству включает в себя: скремблирование второй DCI на основе временного идентификатора радиосети (radio network temporary identifier, RNTI); конфигурирование временного смещения по меньшей мере одного обслуживающего луча во второй позиции второй скремблированной DCI и отправку временного смещения по меньшей мере одного обслуживающего луча в терминальное устройство посредством второй DCI.

[0011] В варианте осуществления указание временного смещения по меньшей мере одного обслуживающего луча терминальному устройству включает в себя: указание временного смещения целевого обслуживающего луча терминальному устройству. Целевой обслуживающий луч представляет собой луч, используемый в данный момент терминальным устройством.

[0012] В варианте осуществления указание временного смещения целевого обслуживающего луча терминальному устройству включает в себя: указание временного смещения целевого обслуживающего луча терминальному устройству посредством ответа произвольного доступа.

[0013] В варианте осуществления имеется соотношение отображения (mapping relationship) между ресурсом частотной области, где расположен ответ произвольного доступа, и временным смещением целевого обслуживающего луча.

[0014] В варианте осуществления имеется соотношение отображения между RNTI, переносимым в ответе произвольного доступа, и временным смещением целевого луча.

[0015] В варианте осуществления временное смещение обслуживающего луча включает в себя по меньшей мере одно из: параметр смещения обслуживающего луча; смещение между параметром смещения обслуживающего луча и параметром опорного смещения; параметр опорного смещения и смещение между параметром смещения обслуживающего луча и параметром опорного смещения.

[0016] Во втором аспекте варианты осуществления настоящего изобретения предлагают способ регулирования временного соотношения. Способ применяется терминальным устройством и включает в себя: определение временного смещения по меньшей мере одного обслуживающего луча; и регулирование временного соотношения на основе временного смещения.

[0017] В варианте осуществления определение временного смещения по меньшей мере одного обслуживающего луча включает в себя: прием набора временных смещений, отправленного сетевым устройством. Набор временных смещений включает в себя временное смещение по меньшей мере одного обслуживающего луча.

[0018] В варианте осуществления прием набора временных смещений, отправленного сетевым устройством, включает в себя: прием групповой совместно используемой информации управления нисходящей линии связи, отправленной сетевым устройством. Групповая совместно используемая информация управления нисходящей линии связи сконфигурирована для переноса набора временных смещений.

[0019] В варианте осуществления определение временного смещения по меньшей мере одного обслуживающего луча включает в себя: прием первой сигнализации управления нисходящей линии связи (DCI), отправленной сетевым устройством, и получение временного смещения по меньшей мере одного обслуживающего луча из первой позиции первой DCI.

[0020] В варианте осуществления определение временного смещения по меньшей мере одного обслуживающего луча включает в себя: прием второй DCI, отправленной сетевым устройством, и получение временного смещения по меньшей мере одного обслуживающего луча из информации скремблирования при проверке циклическим избыточным кодом (cyclic redundancy check, CRC) второй DCI.

[0021] В варианте осуществления определение временного смещения по меньшей мере одного обслуживающего луча включает в себя: прием информации указания, отправленной сетевым устройством, и определение временного смещения целевого обслуживающего луча на основе информации указания. Целевой обслуживающий луч представляет собой луч, используемый в данный момент терминальным устройством.

[0022] В варианте осуществления прием информации указания, отправленной сетевым устройством, и определение временного смещения целевого обслуживающего луча на основе информации указания включает в себя: прием ответа произвольного доступа, несущего информацию указания, и получение временного смещения целевого обслуживающего луча на основе информации указания.

[0023] В варианте осуществления получение временного смещения целевого обслуживающего луча на основе информации указания включает в себя: получение целевого ресурса частотной области, в котором расположен ответ произвольного доступа, при этом целевой ресурс частотной области является информацией указания; запрос соотношения отображения между ресурсами частотной области и временными смещениями обслуживающих лучей в соответствии с целевым ресурсом частотной области, чтобы получить целевое временное смещение, которое соответствует целевому ресурсу частотной области.

[0024] В варианте осуществления получение временного смещения целевого обслуживающего луча на основе информации указания включает в себя: получение целевого временного идентификатора радиосети (RNTI), переносимого в ответе произвольного доступа, при этом целевой RNTI является информацией указания; запрос соотношения отображения между RNTI и временными смещениями обслуживающих лучей согласно целевому RNTI, чтобы получить целевое временное смещение, которое соответствует целевому RNTI.

[0025] В третьем аспекте варианты осуществления настоящего изобретения предлагают устройство связи. Устройство имеет некоторые или все функции сетевого устройства для реализации способа согласно первому аспекту. Например, функции устройства связи могут иметь функции некоторых или всех вариантов осуществления настоящего изобретения или могут иметь функции реализации любого одного варианта осуществления настоящего изобретения отдельно. Описанные функции могут быть реализованы посредством аппаратных средств или путем выполнения соответствующего программного обеспечения с помощью аппаратных средств. Аппаратное или программное обеспечение включает в себя один или несколько блоков или модулей, соответствующих вышеупомянутым функциям.

[0026] В варианте осуществления устройство связи включает в себя модуль приемопередатчика. Модуль приемопередатчика выполнен с возможностью поддержки связи между устройством связи и другими устройствами. Устройство связи может также включать в себя модуль хранения, выполненный с возможностью соединения с модулем приемопередатчика, и модуль обработки, который хранит необходимые компьютерные программы и данные для устройства связи.

[0027] В варианте осуществления модуль приемопередатчика может представлять собой приемопередатчик или интерфейс связи, а модуль хранения может представлять собой память.

[0028] В четвертом аспекте варианты осуществления настоящего изобретения предлагают устройство связи. Устройство имеет некоторые или все функции сетевого устройства для реализации способа согласно второму аспекту. Например, функции устройства связи могут иметь функции некоторых или всех вариантов осуществления настоящего изобретения или могут иметь функции реализации любого одного варианта осуществления настоящего изобретения отдельно. Описанные функции могут быть реализованы посредством аппаратных средств или путем выполнения соответствующего программного обеспечения с помощью аппаратных средств. Аппаратное или программное обеспечение включает в себя один или несколько блоков или модулей, соответствующих вышеупомянутым функциям.

[0029] В варианте осуществления устройство связи включает в себя модуль приемопередатчика. Модуль приемопередатчика выполнен с возможностью поддержки связи между устройством связи и другими устройствами. Устройство связи может также включать в себя модуль хранения, выполненный с возможностью соединения с модулем приемопередатчика, и модуль обработки, который хранит необходимые компьютерные программы и данные для устройства связи.

[0030] В варианте осуществления модуль приемопередатчика может представлять собой приемопередатчик или интерфейс связи, а модуль хранения может представлять собой память.

[0031] В пятом аспекте варианты осуществления настоящего изобретения предлагают устройство связи, включающее в себя процессор и память, в которой хранится компьютерная программа, и процессор выполнен с возможностью выполнения компьютерной программы, хранящейся в памяти, чтобы заставить устройство выполнять способ согласно первому аспекту.

[0032] В шестом аспекте варианты осуществления настоящего изобретения предлагают устройство связи, включающее в себя процессор и память, в которой хранится компьютерная программа, и процессор выполнен с возможностью выполнения компьютерной программы, хранящейся в памяти, чтобы заставить устройство выполнять способ согласно второму аспекту.

[0033] В седьмом аспекте варианты осуществления настоящего изобретения предлагают устройство связи, включающее в себя процессор; и схему интерфейса, выполненную с возможностью приема кодовых указаний и передачи кодовых указаний в процессор. Процессор выполнен с возможностью запуска кодовых указаний для выполнения способа согласно первому аспекту.

[0034] В восьмом аспекте варианты осуществления настоящего изобретения предлагают устройство связи, включающее в себя процессор; и схему интерфейса, выполненную с возможностью приема кодовых указаний и передачи кодовых указаний в процессор. Процессор выполнен с возможностью запуска кодовых указаний для выполнения способа согласно второму аспекту.

[0035] В девятом аспекте варианты осуществления настоящего изобретения предлагают систему связи, включающую в себя устройство связи, как описано в третьем аспекте, и устройство связи, как описано в четвертом аспекте, или включающее в себя устройство связи, как описано в пятом аспекте, и устройство связи, как описано в шестом аспекте, или включающее в себя устройство связи, как описано в седьмом аспекте, и устройство связи, как описано в восьмом аспекте, или включающее в себя устройство связи, как описано в девятом аспекте, и устройство связи, как описано в десятом аспекте.

[0036] В десятом аспекте варианты осуществления настоящего изобретения предлагают машиночитаемый носитель данных, на котором хранятся указания, которые при выполнении вызывают реализацию способа согласно первому аспекту.

[0037] В одиннадцатом аспекте варианты осуществления настоящего изобретения предлагают машиночитаемый носитель данных, на котором хранятся указания, которые при выполнении вызывают реализацию способа согласно второму аспекту.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0038] Чтобы обеспечить более четкое объяснение технического решения в вариантах осуществления или базовой технологии настоящего изобретения, ниже будут пояснены сопроводительные чертежи, используемые в вариантах осуществления или базовой технологии настоящего изобретения.

[0039] Фиг. 1 представляет собой схематическое представление архитектуры системы связи согласно варианту осуществления настоящего изобретения;

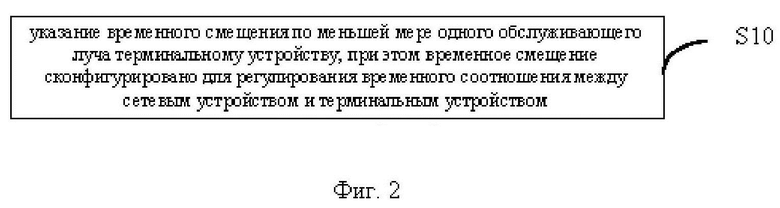

[0040] Фиг. 2 представляет собой блок-схему способа регулирование временного

соотношения согласно варианту осуществления настоящего изобретения;

[0041] Фиг. 3 представляет собой схематическую диаграмму передачи данных временного выравнивания восходящей линии связи и нисходящей линии связи на стороне сетевого устройства согласно варианту осуществления настоящего изобретения;

[0042] Фиг. 4 представляет собой схематическую диаграмму передачи данных с временным смещением по восходящей линии связи и нисходящей линии связи на стороне сетевого устройства согласно варианту осуществления настоящего изобретения;

[0043] Фиг. 5 представляет собой схематическое представление указания временного смещения по меньшей мере одного обслуживающего луча терминальному устройству согласно варианту осуществления настоящего изобретения;

[0044] Фиг. 6 представляет собой схематическое представление набора временных смещений, отправленного в терминальное устройство согласно варианту осуществления настоящего изобретения;

[0045] Фиг. 7 представляет собой схематическое представление указания временного смещения обслуживающего луча терминальному устройству согласно варианту осуществления настоящего изобретения;

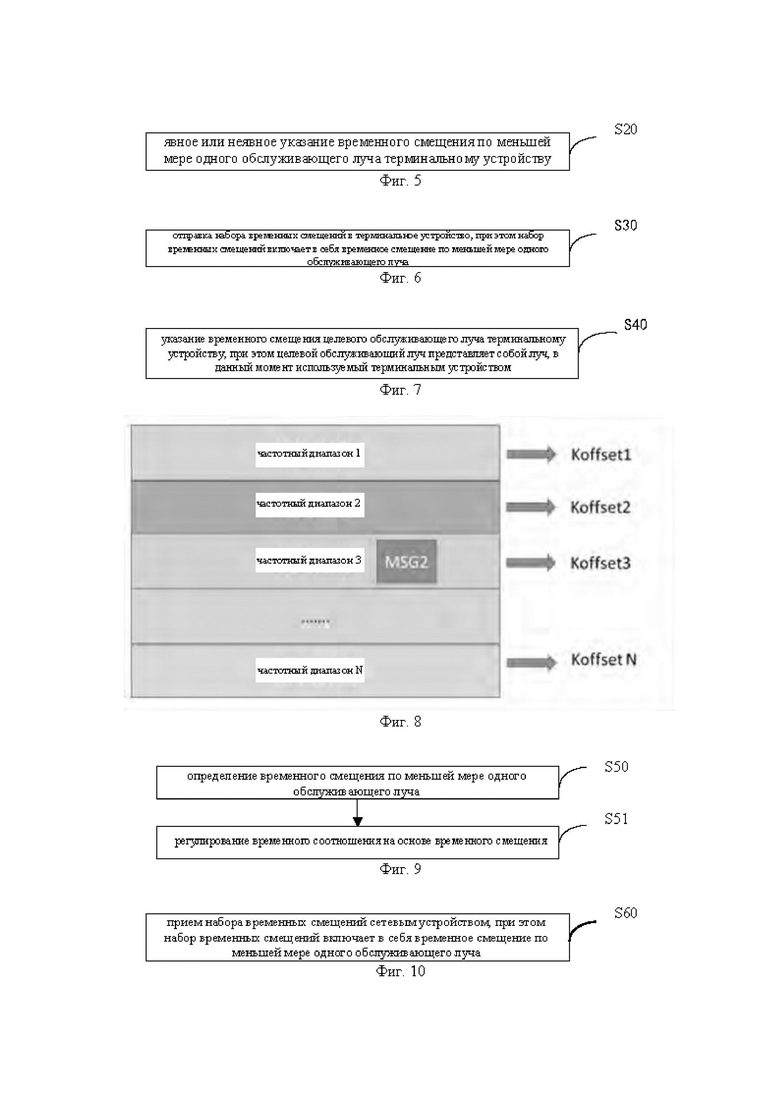

[0046] Фиг. 8 представляет собой схематическое представление соотношения отображения между ресурсом частотной области и временным смещением луча согласно варианту осуществления настоящего изобретения;

[0047] Фиг. 9 представляет собой блок-схему другого способа регулирование временного соотношения согласно варианту осуществления настоящего изобретения;

[0048] Фиг. 10 представляет собой схематическое представление набора временных смещений, отправленного принимающим сетевым устройством согласно варианту осуществления настоящего изобретения;

[0049] Фиг. 11 представляет собой схематическое представление временного смещения обслуживающего луча, передаваемого приемным сетевым устройством в варианте осуществления настоящего изобретения;

[0050] Фиг. 12 представляет собой схематическое представление устройства для регулирования временного соотношения согласно варианту осуществления настоящего изобретения;

[0051] Фиг. 13 представляет собой схематическое представление устройства связи согласно варианту осуществления настоящего изобретения;

[0052] Фиг. 14 представляет собой схематическое представление микросхемы согласно варианту осуществления настоящего изобретения.

ПОДРОБНОЕ ОПИСАНИЕ

[0053] Варианты осуществления настоящего изобретения подробно описаны ниже, примеры которых проиллюстрированы на чертежах. Одни и те же или подобные элементы обозначены одинаковыми ссылочными позициями на разных чертежах, если не указано иное. Варианты осуществления, описанные здесь со ссылкой на чертежи, являются пояснительными и используются для общего понимания настоящего изобретения. Варианты осуществления не должны быть истолкованы как ограничивающие настоящее изобретение.

[0054] Термины, используемые в описании настоящего изобретения, предназначены только для целей описания конкретных вариантов осуществления, но не должны рассматриваться как ограничивающие настоящее изобретение. При использовании в описании настоящего изобретения и прилагаемой формулы изобретения формы единственного числа означают в том числе формы множественного числа, если в контексте явно не указано иное. Следует также понимать, что при использовании в настоящем документе термин «и/или» представляет и содержит любую одну и все возможные комбинации одного или нескольких связанных перечисленных элементов.

[0055] Следует понимать, что, хотя такие термины, как «первый», «второй» и «третий», используются здесь для описания различной информации, эта информация не должна ограничиваться этими терминами. Эти термины используются только для различения информации одного типа. Например, первая информация также может называться второй информацией, и аналогичным образом вторая информация также может называться первой информацией в рамках настоящего изобретения. В настоящем документе термин «если» может быть истолкован как означающий «когда» или «после» или «в ответ на определение» в соотношения от контекста.

[0056] Чтобы облегчить понимание, сначала вводится термин, используемый в настоящем изобретении.

[0057] DCI (downlink control information) - это информация управления нисходящей линии связи, которая относится к информации управления нисходящей линии связи, переносимой по физическому каналу управления нисходящей линии связи (downlink physical control channel, PDCCH) и отправляемой сетевым устройством пользовательскому оборудованию (user equipment, UE), включая передачу общей информации, распределение ресурсов восходящей линии связи и нисходящей линии связи и гибридный автоматический запрос повторной передачи (hybrid automatic retransmission request, HARQ), управление мощностью и т.п.

[0058] RNTI (radio network temporary identity) - временный идентификатор радиосети, который относится к временному идентификатору радиосети, сконфигурированному для различения/идентификации пользовательского оборудования (UE), подключенного в соте, конкретного радиоканала и группы пользовательского оборудования (UE) в случае пейджинга, группы пользовательского оборудования (UE), отправленного сетевым устройством для управления мощностью, и системной информации, отправленной сетевым устройством для всего пользовательского оборудования (UE).

[0059] Как показано на фиг. 1, фиг. 1 представляет собой схематическое представление архитектуры системы связи, предусмотренной вариантом осуществления настоящего изобретения. Система связи может включать в себя, помимо прочего, одно сетевое устройство и одно терминальное устройство. Количество и форма устройств, показанных на фиг. 1, приведены только для примеров и не представляют собой ограничения вариантов осуществления настоящего изобретения. В реальных приложениях могут быть введены два или более сетевых устройств, а также могут быть введены два или более терминальных устройств. Система связи, показанная на фиг. 1, включает в себя сетевое устройство 101 и терминальное устройство 102 в качестве примера.

[0060] Следует отметить, что технические решения вариантов осуществления настоящего изобретения могут применяться к различным системам связи, таким как система долгосрочного развития (long term evolution, LTE), система мобильной связи пятого поколения (5G), новая радиосвязь (new radio, NR) пятого поколения (5G) или другие будущие новые системы мобильной связи.

[0061] Сетевое устройство 101 в вариантах осуществления настоящего изобретения является объектом для передачи или приема сигналов на стороне сети. Например, сетевое устройство 101 может представлять собой развитую базовую станцию (усовершенствованный NodeB, eNB), точку приема передачи (transmission reception point, TRP), базовую станцию следующего поколения (NodeB следующего поколения, gNB) в системе NR, другие базовые станции в будущих системах мобильной связи или узлы доступа в системах беспроводной связи (wireless fidelity, WiFi) и т.д. Варианты осуществления настоящего изобретения не ограничивают конкретную технологию и конкретную форму устройства, используемую сетевым устройством. Сетевое устройство, предлагаемое вариантами осуществления настоящего изобретения, может состоять из централизованного блока (centralized unit, CU) и распределенного блока (distributed unit, DU). CU также можно назвать блоком управления. Структура, используемая CU-DU, может разделять уровни протокола сетевого устройства, например базовых станций, и помещать некоторые функции уровня протокола под централизованное управление на CU. Оставшаяся часть или все функции уровня протокола распределены в DU, и CU централизованно управляет DU.

[0062] Терминальное устройство 102 в вариантах осуществления настоящего изобретения представляет собой объект на стороне пользователя, который используется для приема или передачи сигналов, например мобильный телефон. Терминальное устройство также может называться терминалом, пользовательским оборудованием (UE), мобильной станцией (mobile station, MS), мобильным терминалом (mobile terminal, МТ) и т.д. Терминальным устройством может быть автомобиль с функциями связи, интеллектуальный автомобиль, мобильный телефон, носимое устройство, планшетный компьютер (Pad), компьютер с функциями беспроводного приемопередатчика, терминальное устройство виртуальной реальности (virtual reality, VR), терминальное устройство дополненной реальности (augmented reality, AR), беспроводное терминальное устройство в промышленном управлении, беспроводное терминальное устройство при беспилотном вождении, беспроводное терминальное устройство в удаленной медицинской хирургии, беспроводное терминальное устройство в интеллектуальной сети, беспроводное терминальное устройство в транспортной безопасности, беспроводное терминальное устройство в «умном городе», беспроводное терминальное устройство в «умном доме» и т.д. Варианты осуществления настоящего изобретения не ограничивает конкретную технологию и конкретную форму устройства, используемую терминальным устройством.

[0063] Понятно, что система связи, описанная в вариантах осуществления настоящего изобретения, предназначена для более четкой иллюстрации технических решений вариантов осуществления настоящего изобретения и не представляет собой ограничение технических решений, обеспечиваемых вариантами осуществления настоящего изобретения. Специалистам в данной области техники будет известно, что с развитием системной архитектуры и появлением новых бизнес-сценариев технические решения, предложенные в вариантах осуществления настоящего изобретения, также применимы к аналогичным техническим проблемам.

[0064] Способ регулирования временного соотношения и устройство для регулирования временного соотношения, предложенные настоящим изобретением, будут подробно представлены ниже со ссылкой на прилагаемые чертежи.

[0065] Фиг. 2 представляет собой схематическую блок-схему способа регулирование временного соотношения согласно варианту осуществления настоящего изобретения. Способ применяется к сетевому устройству. Как показано на фиг. 2, способ включает в себя следующий этап.

[0066] На этапе S10 указывают временное смещение по меньшей мере одного обслуживающего луча терминальному устройству. Временное смещение сконфигурировано для регулирования временного соотношения между сетевым устройством и терминальным устройством.

[0067] В новой технологии радиосвязи (NR) технологии мобильной связи пятого поколения (5G), когда для передачи сигнала используется высокая частота, потери на проникновение на пути передачи велики, а зона покрытия мала. Чтобы улучшить покрытие, связь 5G обычно использует множество способов передачи обслуживающих лучей для увеличения мощности сигнала. В настоящее время способ передачи, основанный на одном луче, представляет собой всенаправленный способ передачи, который может одновременно охватывать все направление, но радиус покрытия в каждом направлении мал. Способ передачи, основанный на множестве лучей, имеет больший радиус покрытия, но каждый луч необходимо опрашивать в разное время, что приводит к определенной задержке, то есть возникает определенное временное смещение. В настоящем изобретении способ передачи луча не ограничен, то есть может быть один обслуживающий луч или несколько.

[0068] В альтернативном варианте временное смещение обслуживающего луча включает в себя по меньшей мере одно из:

[0069] параметр смещения обслуживающего луча;

[0070] смещение между параметром смещения обслуживающего луча и параметром опорного смещения; или

[0071] параметр опорного смещения и смещение между параметром смещения обслуживающего луча и параметром опорного смещения.

[0072] Фиг. 3 представляет собой схематическую диаграмму передачи данных временного выравнивания восходящей линии связи и нисходящей линии связи на стороне сетевого устройства. Фиг. 4 представляет собой схематическую диаграмму передачи данных с временным смещением по восходящей линии связи и нисходящей линии связи на стороне сетевого устройства. Как показано на фиг. 3 и фиг. 4, когда данные восходящей и нисходящей линии связи передаются своевременно на стороне сетевого устройства, произойдет задержка в передаче данных восходящей и нисходящей линии связи. Для этой задержки может быть введено временное смещение, чтобы компенсировать задержку передачи. В качестве альтернативы временное смещение может быть записано как Koffset (параметр временного смещения). Для этого сетевое устройство должно отправить терминальному устройству значение Koffset, которое компенсирует временное смещение, чтобы терминальное устройство могло регулировать временное соотношение между сетевым устройством и терминальным устройством на основе временного смещения.

[0073] В альтернативном варианте терминальное устройство регулирует временное соотношение между сетевым устройством и терминальным устройством на основе временного смещения, которое может быть применено к передаче физического совместно используемого канала восходящей линии связи (physical uplink shared channel, PUSCH), запланированной информацией управления нисходящей линии связи (DCI), передаче информации обратной связи гибридного автоматического запроса повторения (HARQ) и передаче элемента управления каналом множественного доступа (multiple access channel control element, MAC СЕ) и т.д.

[0074] Варианты осуществления настоящего изобретения предлагают способ регулирования временного соотношения посредством указания временного смещения по меньшей мере одного обслуживающего луча терминальному устройству, причем временное смещение сконфигурировано для регулирования временного соотношения между сетевым устройством и терминальным устройством. Настоящее изобретение решает проблему регулирования временного соотношения между терминальным устройством и сетевым устройством, вызванную высокоскоростным движением спутников, обеспечивая надежность взаимодействия данных в сценариях спутниковой связи.

[0075] Фиг. 5 представляет собой схематическую блок-схему способа регулирование временного соотношения согласно варианту осуществления настоящего изобретения. Способ применяется к сетевому устройству. Как показано на фиг. 5, способ включает в себя следующий этап.

[0076] На этапе S20 явно или неявно указывают временное смещение по меньшей мере одного обслуживающего луча терминальному устройству.

[0077] Способ, предложенный вариантами осуществления настоящего изобретения для сетевого устройства для указания временного смещения обслуживающего луча терминальному устройству, включает в себя две формы, а именно явное указание и неявное указание. Может быть один или несколько обслуживающих лучей. Временное смещение сконфигурировано для регулирования временного соотношения между сетевым устройством и терминальным устройством. Под явным указанием можно понимать то, что сетевое устройство непосредственно отправляет временное смещение обслуживающего луча в терминальное устройство посредством сообщения, то есть сетевое устройство непосредственно переносит временное смещение обслуживающего луча в сообщении. Под неявным указанием можно понимать то, что сетевое устройство указывает временное смещение обслуживающего луча посредством других параметров, то есть сетевое устройство не отправляет непосредственно временное смещение обслуживающего луча непосредственно в терминальное устройство. Другими параметрами могут быть такие параметры, как частота или RNTI. Между другими параметрами и временным смещением существует соотношение отображения. Терминальное устройство может получить временное смещение обслуживающего луча на основе соотношения отображения.

[0078] В качестве альтернативы, когда сетевое устройство явно указывает временное смещение обслуживающего луча терминальному устройству, набор временных смещений может быть отправлен терминальному устройству посредством групповой совместно используемой информации управления нисходящей линии связи.

[0079] В качестве альтернативы, когда сетевое устройство неявно указывает временное смещение обслуживающего луча терминальному устройству, временное смещение обслуживающего луча может быть указано терминальному устройству посредством ответа произвольного доступа.

[0080] После определения временного смещения обслуживающего луча терминальное устройство может регулировать временное соотношение между сетевым устройством и терминальным устройством на основе временного смещения.

[0081] Варианты осуществления настоящего изобретения предлагают способ регулирования временного соотношения посредством указания временного смещения по меньшей мере одного обслуживающего луча терминальному устройству, причем временное смещение сконфигурировано для регулирования временного соотношения между сетевым устройством и терминальным устройством. Настоящее изобретение решает проблему регулирования временного соотношения между терминальным устройством и сетевым устройством, вызванную высокоскоростным движением спутников, обеспечивая надежность взаимодействия данных в сценариях спутниковой связи.

[0082] Ниже представлено несколько реализаций сетевых устройств для явного указания временного смещения обслуживающих лучей терминальным устройствам.

[0083] Фиг. 6 представляет собой схематическую блок-схему способа регулирование временного соотношения согласно варианту осуществления настоящего изобретения. Способ применяется к сетевому устройству. На основе вышеупомянутого варианта осуществления, как показано на фиг. 6, способ включает в себя следующий этап.

[0084] На этапе S30 отправляют набор временных смещений в терминальное устройство. Набор временных смещений включает в себя временное смещение по меньшей мере одного обслуживающего луча.

[0085] В качестве альтернативы сетевое устройство может отправить набор временных смещений в терминальное устройство посредством групповой совместно используемой информации управления нисходящей линии связи, и набор временных смещений включает в себя временное смещение по меньшей мере одного обслуживающего луча. В качестве альтернативы временное смещение обслуживающего луча может включать в себя по меньшей мере одно из параметра смещения обслуживающего луча; смещения между параметром смещения обслуживающего луча и параметром опорного смещения; или параметра опорного смещения и смещения между параметром смещения обслуживающего луча и параметром опорного смещения.

[0086] Когда имеется множество обслуживающих лучей, разные обслуживающие лучи соответствуют разным временным смещениям.

[0087] Возьмем в качестве примера набор временных смещений обслуживающего луча, включающий в себя параметр смещения обслуживающего луча, то есть набор временных смещений может включать в себя конкретное значение параметра Koffset временного смещения. Например, набор временных смещений может быть записан как {Koffset1, Koffset2, Koffset3…KoffsetN}. Koffset1 соответствует параметру временного смещения обслуживающего луча 1, Koffset2 соответствует параметру временного смещения обслуживающего луча 2, a KoffsetN соответствует параметру временного смещения обслуживающего луча N.

[0088] Взяв в качестве примера набор временных смещений обслуживающего луча, включающий в себя смещение между параметром смещения обслуживающего луча и параметром опорного смещения, задают параметр опорного смещения, параметр опорного смещения записывается как Koffset0, и разность между параметром Koffset временного смещения каждого обслуживающего луча и параметром Koffset0 опорного смещения получается как смещение между параметром Koffset временного смещения каждого обслуживающего луча и параметром Koffset0 опорного смещения. Например, набор временных смещений может быть записан как {значение 1 смещения, значение 2 смещения … значение N смещения}. Значение 1 смещения соответствует смещению между параметром Koffset временного смещения обслуживающего луча 1 и параметром Koffset0 опорного смещения, значение 2 смещения соответствует смещению между параметром Koffset временного смещения обслуживающего луча 2 и параметром Koffset0 опорного смещения, и значение N смещения соответствует смещению между параметром Koffset временного смещения обслуживающего луча N и параметром Koffset0 опорного смещения.

[0089] Взяв в качестве примера набор временных смещений обслуживающего луча, включающий в себя параметр опорного смещения, и смещение между параметром смещения обслуживающего луча и параметром опорного смещения, задают параметр опорного смещения и этот параметр опорного смещения записывают как Koffset0. В то же время получают разницу между временным смещением Koffset каждого обслуживающего луча и параметром Koffset0 опорного смещения, и эту разницу используют в качестве смещения между временным смещением Koffset каждого обслуживающего луча и параметром Koffset0 опорного смещения. Например, набор временных смещений может быть записан как {Koffset0, значение 1 смещения, значение 2 смещения … значение N смещения}. Koffset0 представляет собой предустановленный параметр опорного смещения, значение 1 смещения соответствует смещению между параметром Koffset временного смещения обслуживающего луча 1 и параметром Koffset0 опорного смещения, значение 2 смещения соответствует смещению между параметром Koffset временного смещения обслуживающего луча 2 и параметром Koffset0 опорного смещения, а значение N смещения соответствует смещению между параметром Koffset временного смещения обслуживающего луча N и параметром Koffset0 опорного смещения.

[0090] В качестве другого варианта осуществления, когда сетевое устройство отправляет временное смещение или набор временных смещений обслуживающего луча в терминальное устройство, сигнализация управления нисходящей линии связи (DCI) может быть заново определена для конкретной отправки временного смещения или набора временных смещений в терминальное устройство. Вновь определенная сигнализация управления нисходящей линии связи (DCI) рассматривается как первая сигнализация управления нисходящей линии связи (DCI), которая может быть записана как первая DCI. Позиция, в которой первая DCI может нести временное смещение или набор временных смещений, определяется как первая позиция. Временное смещение или набор временных смещений по меньшей мере одного обслуживающего луча конфигурируется в первой позиции первой DCI, и временное смещение или набор временных смещений по меньшей мере одного обслуживающего луча отправляется в терминальное устройство посредством первой DCI.

[0091] В качестве другого варианта осуществления, когда сетевое устройство отправляет временное смещение или набор временных смещений обслуживающего луча в терминальное устройство, существующая сигнализация управления нисходящей линии связи (DCI) может быть повторно использована для отправки временного смещения или набора временных смещений в терминальное устройство. Существующая сигнализация управления нисходящей линии связи (DCI) устанавливается как вторая сигнализация управления нисходящей линии связи (DCI), которая может быть записана как вторая DCI. Вторая DCI скремблируется на основе временного идентификатора радиосети (RNTI), и позиция, в которой вторая DCI несет временное смещение или набор временных смещений, определяется как вторая позиция. Временное смещение или набор временных смещений по меньшей мере одного обслуживающего луча конфигурируется во второй позиции, и временное смещение или набор временных смещений по меньшей мере одного обслуживающего луча отправляется в терминальное устройство посредством второй DCI. Временный идентификатор радиосети (RNTI) может быть зафиксирован в протоколе или предварительно уведомлен терминальным устройством. В качестве альтернативы при скремблировании второй DCI на основе временного идентификатора радиосети (RNTI) может скремблироваться контрольный циклический избыточный код (CRC), чтобы гарантировать надежность передачи данных и точность проверки данных.

[0092] В вариантах осуществления настоящего изобретения сетевое устройство отправляет набор временных смещений терминальному устройству посредством явного указания, что решает проблему регулирования временного соотношения между терминальным устройством и сетевым устройством из-за высокоскоростного перемещение спутников и обеспечивает надежность взаимодействия данных в сценарии спутниковой связи.

[0093] Ниже представлены несколько реализаций сетевых устройств для неявного указания временного смещения обслуживающих лучей терминальным устройствам.

[0094] Фиг. 7 представляет собой схематическую блок-схему способа регулирование временного соотношения согласно варианту осуществления настоящего изобретения. Способ применяется к сетевому устройству. На основе вышеупомянутого варианта осуществления, как показано на фиг. 7, способ включает в себя следующий этап.

[0095] На этапе S40 указывают временное смещение целевого обслуживающего луча терминальному устройству. Целевой обслуживающий луч представляет собой луч, используемый в данный момент терминальным устройством.

[0096] Луч, используемый в данный момент терминальным устройством, используется в качестве целевого обслуживающего луча. Когда сетевое устройство указывает временное смещение целевого обслуживающего луча терминальному устройству, оно может указывать временное смещение целевого обслуживающего луча терминальному устройству посредством ответа произвольного доступа (MSG2).

[0097] В качестве реализации сетевое устройство может заранее определить наличие соотношения отображения между ресурсом частотной области, где расположен ответ произвольного доступа, и временным смещением целевого обслуживающего луча. Сетевое устройство заранее определяет соотношение отображения между ресурсом частотной области, где расположен MSG2, и временным смещением целевого обслуживающего луча. Как показано на фиг. 8, разные диапазоны частот соответствуют разным временным смещениям. Например, временное смещение может быть параметром Koffset временного смещения. Если MSG2 запланирован для передачи в частотном диапазоне 3, терминальное устройство может определить, что заявленный параметр Koffset временного смещения равен Koffset3. Диапазон ресурсов частотной области, где заранее определен ответ произвольного доступа, может представлять собой рабочую несущую терминального устройства, диапазон частот подмножества части полосы пропускания (bandwidth part, BWP) или другие диапазоны частот.

[0098] В качестве другой реализации сетевое устройство может заранее определить соотношение отображения между RNTI, переносимым в MSG2, и временным смещением целевого обслуживающего луча. Согласно этому соотношению отображения, значение RNTI в позиции сигнализации управления нисходящей линии связи (DCI) может быть обнаружено для определения соответствующего временного смещения Koffset.

[0099] В вариантах осуществления настоящего изобретения сетевое устройство указывает временное смещение целевого обслуживающего луча терминальному устройству посредством неявных указаний, что решает проблему регулирования временного соотношения между терминалом и сетевым устройством, вызванную высокой скоростью перемещения спутников, и обеспечивает надежность информационного взаимодействия в сценарии спутниковой связи.

[0100] Фиг. 9 представляет собой схематическую блок-схему способа регулирование временного соотношения согласно варианту осуществления настоящего изобретения. Способ применяется к терминальному устройству. Как показано на фиг. 9, способ включает в себя следующие этапы.

[0101] На этапе S50 определяют временное смещение по меньшей мере одного обслуживающего луча.

[0102] Терминальное устройство определяет указание временного смещения по меньшей мере одного обслуживающего луча, отправленного сетевым устройством. В качестве альтернативы, когда терминальное устройство определяет временное смещение по меньшей мере одного обслуживающего луча, оно может напрямую принимать явное указание временного смещения по меньшей мере одного обслуживающего луча, отправленное сетевым устройством, или может принимать неявное указание, отправленное сетевым устройством. На основе неявного указания определяется информация о временном смещении по меньшей мере одного обслуживающего луча. Временное смещение сконфигурировано для регулирования временного соотношения между сетевым устройством и терминальным устройством. Что касается указания временного смещения по меньшей мере одного обслуживающего луча, отправленного сетевым устройством, вышеупомянутые варианты осуществления уже были подробно описаны, что не будет описываться здесь снова.

[0103] На этапе S51 регулируют временное соотношение на основе временного смещения.

[0104] Обслуживающий луч, который требует регулирование синхронизации на основе временного смещения, используется в качестве целевого обслуживающего луча. Терминальное устройство определяет целевое временное смещение целевого обслуживающего луча на основе командного сообщения, отправленного сетевым устройством, относительно временного смещения, характерного для обслуживающего луча, определяет целевое временное смещение целевого обслуживающего луча и регулирует временное соотношение на основе целевого временного смещения.

[0105] Варианты осуществления настоящего изобретения предлагают способ регулирования временного соотношения, включающий в себя явное или неявное определение временного смещения по меньшей мере одного обслуживающего луча и регулирование временного соотношения на основе временного смещения. Настоящее изобретение решает проблему регулирования временного соотношения между терминальным устройством и сетевым устройством, вызванную высокоскоростным движением спутников, обеспечивая надежность взаимодействия данных в сценариях спутниковой связи.

[0106] Фиг. 10 представляет собой схематическую блок-схему способа регулирование временного соотношения согласно варианту осуществления настоящего изобретения. Способ применяется к терминальному устройству. На основе вышеупомянутого варианта осуществления, как показано на фиг. 10, способ включает в себя следующий этап.

[0107] На этапе S60 принимают набор временных смещений, отправленный сетевым устройством. Набор временных смещений включает в себя временное смещение по меньшей мере одного обслуживающего луча.

[0108] Существует несколько реализаций терминального устройства, принимающего явное указание временного смещения обслуживающего луча, отправленное сетевым устройством.

[0109] В качестве реализации терминальное устройство может быть выполнено с возможностью приема групповой совместно используемой информации управления нисходящей линии связи, отправленной сетевым устройством, а групповая совместно используемая информация управления нисходящей линии связи сконфигурирована для переноса набора временных смещений. Использование групповой совместно используемой информации управления нисходящей линии связи для переноса набора временных смещений было подробно описано в вышеупомянутых вариантах осуществления, которые не будут описываться здесь снова.

[0110] В качестве другой реализации терминальное устройство может быть выполнено с возможностью приема первой сигнализации управления нисходящей линии связи (DCI), отправленной сетевым устройством, и получения временного смещения по меньшей мере одного обслуживающего луча из первой позиции первой DCI. Что касается временного смещения по меньшей мере одного обслуживающего луча, переносимого в первой позиции первой DCI, то в вышеупомянутом варианте осуществления это уже представлено подробно, что не будет описываться здесь снова.

[0111] В качестве другой реализации терминальное устройство может быть выполнено с возможностью приема второй DCI, отправленной сетевым устройством, и получения временного смещения по меньшей мере одного обслуживающего луча из информации скремблирования с CRC второй DCI. Что касается временного смещения по меньшей мере одного обслуживающего луча, переносимого в первой позиции первой DCI, то в вышеупомянутом варианте осуществления это уже представлено подробно, что не будет описываться здесь снова.

[0112] В вариантах осуществления настоящего изобретения принимают набор временных смещений, отправленный сетевым устройством, и набор временных смещений включает в себя временное смещение множества обслуживающих лучей. Настоящее смещение решает проблему регулирования временного соотношения между терминальным устройством и сетевым устройством, вызванную высокоскоростным движением спутников, обеспечивая надежность взаимодействия данных в сценариях спутниковой связи.

[0113] Фиг. 11 представляет собой схематическую блок-схему способа регулирование временного соотношения согласно варианту осуществления настоящего изобретения. Способ применяется к терминальному устройству. На основе вышеупомянутого варианта осуществления, как показано на фиг. 11, способ включает в себя следующий этап.

[0114] На этапе S70 принимают информацию указания, отправленную сетевым устройством, и на основе информации указания определяют временное смещение целевого обслуживающего луча. Целевой обслуживающий луч представляет собой луч, используемый в данный момент терминальным устройством.

[0115] Луч, используемый в данный момент терминальным устройством, определяется как целевой обслуживающий луч, терминальное устройство может принимать неявное указание временного смещения целевого обслуживающего луча, отправленное сетевым устройством несколькими возможными способами.

[0116] В качестве альтернативы терминальное устройство может принять ответ произвольного доступа, содержащий информацию указания, отправленную сетевым устройством, и получить временное смещение целевого обслуживающего луча на основе информации указания.

[0117] В качестве реализации получают целевой ресурс частотной области, где расположен ответ произвольного доступа; запрашивают соотношение отображения между ресурсами частотной области и временным смещением луча в соответствии с целевым ресурсом частотной области, чтобы получить целевое временное смещение, которое соответствует целевому ресурсу частотной области. Что касается соотношения отображения между ресурсами частотной области и временным смещением луча, в вышеупомянутом варианте осуществления это уже представлено подробно и не будет описываться здесь снова.

[0118] В качестве другой реализации получают целевой RNTI, переносимый в ответе произвольного доступа, и целевой RNTI является информацией указания; запрашивают соотношение отображения между RNTI и временными смещениями обслуживающих лучей в соответствии с целевым RNTI, чтобы получить целевое временное смещение, которое соответствует целевому RNTI. Что касается соотношения отображения между RNTI и временным смещением луча, в вышеупомянутом варианте осуществления это уже представлено подробно и не будет описываться здесь снова.

[0119] В вариантах осуществления настоящего изобретения принимают временное смещение целевого обслуживающего луча, отправленного сетевым устройством. Настоящее изобретение решает проблему регулирования временного соотношения между терминальным устройством и сетевым устройством, вызванную высокоскоростным движением спутников, обеспечивая надежность взаимодействия данных в сценариях спутниковой связи.

[0120] В вышеупомянутых вариантах осуществления, предложенных настоящим изобретением, способы, предусмотренные вариантами осуществления настоящего изобретения, представлены с точки зрения сетевого устройства и терминального устройства. Чтобы реализовать каждую функцию в способе, предусмотренном вышеупомянутыми вариантами осуществления настоящего изобретения, сетевое устройство и терминальное устройство могут включать в себя аппаратные структуры и программные модули для реализации вышеупомянутых функций в форме аппаратных структур, программных модулей, или аппаратных структур и программных модулей. Определенная функция среди вышеупомянутых функций может выполняться аппаратной структурой, программным модулем или аппаратной структурой и программным модулем.

[0121] Варианты осуществления настоящего изобретения также предлагают устройство связи. Устройство связи может быть терминальным устройством (таким как терминальное устройство в вышеупомянутых вариантах осуществления способа), устройством в терминальном устройстве, устройством, которое может использоваться совместно с терминальным устройством. В качестве альтернативы устройство связи может быть сетевым устройством, устройством в сетевом устройстве или устройством, которое может использоваться совместно с сетевым устройством.

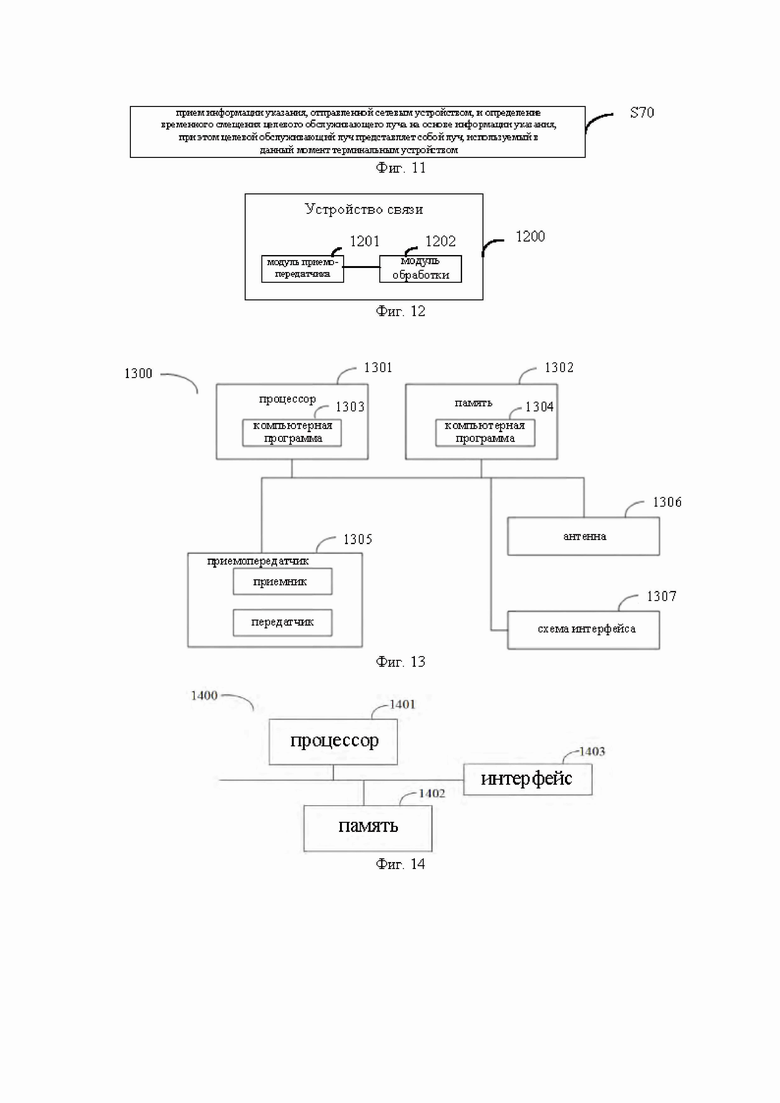

[0122] Как показано на фиг. 12, фиг. 12 является схематическим представлением устройства связи согласно варианту осуществления настоящего изобретения. Устройство 1200 связи может включать в себя модуль 1201 приемопередатчика и модуль 1202 обработки.

[0123] Модуль 1201 приемопередатчика может включать в себя передающий модуль и/или приемный модуль. Передающий модуль выполнен с возможностью реализации функции отправки, а приемный модуль выполнен с возможностью реализации функции приема. Модуль 1201 приемопередатчика может реализовывать функцию отправки и/или функцию приема.

[0124] Устройство 1200 связи может быть терминальным устройством (таким как терминальное устройство в вышеупомянутых вариантах осуществления способа), устройством в терминальном устройстве или устройством, которое может использоваться совместно с терминальным устройством. В качестве альтернативы устройство 1200 связи может быть сетевым устройством, устройством в сетевом устройстве или устройством, которое может использоваться совместно с сетевым устройством.

[0125] Когда устройство 1200 связи является сетевым устройством, устройство 1200 связи включает в себя:

[0126] модуль 1201 приемопередатчика, выполненный с возможностью указания временного смещения по меньшей мере одного обслуживающего луча терминальному устройству, при этом временное смещение сконфигурировано для регулирования временного соотношения между сетевым устройством и терминальным устройством.

[0127] В качестве альтернативы модуль 1201 приемопередатчика дополнительно выполнен с возможностью явного или неявного указания временного смещения по меньшей мере одного обслуживающего луча терминальному устройству.

[0128] В качестве альтернативы модуль 1201 приемопередатчика дополнительно выполнен с возможностью отправки набора временных смещений в терминальное устройство. Набор временных смещений включает в себя временное смещение по меньшей мере одного обслуживающего луча.

[0129] В качестве альтернативы модуль 1201 приемопередатчика дополнительно выполнен с возможностью отправки набора временных смещений в терминальное устройство посредством групповой совместно используемой информации управления нисходящей линии связи.

[0130] В качестве альтернативы модуль 1201 приемопередатчика дополнительно выполнен с возможностью конфигурирования временного смещения по меньшей мере одного обслуживающего луча в первой позиции первой сигнализации управления нисходящей линии связи (DCI) и отправки временного смещения по меньшей мере одного обслуживающего луча в терминальное устройство посредством первой DCI.

[0131] В качестве альтернативы модуль 1201 приемопередатчика дополнительно выполнен с возможностью скремблирования второй DCI на основе временного идентификатора радиосети (RNTI); конфигурирования временного смещения по меньшей мере одного обслуживающего луча во второй позиции второй скремблированной DCI и отправки временного смещения по меньшей мере одного обслуживающего луча в терминальное устройство посредством второй DCI.

[0132] В качестве альтернативы модуль 1201 приемопередатчика дополнительно выполнен с возможностью указания временного смещения целевого обслуживающего луча терминальному устройству. Целевой обслуживающий луч представляет собой луч, используемый в данный момент терминальным устройством.

[0133] В качестве альтернативы модуль 1201 приемопередатчика дополнительно выполнен с возможностью указания временного смещения целевого обслуживающего луча терминальному устройству посредством ответа произвольного доступа.

[0134] В качестве альтернативы модуль 1201 приемопередатчика дополнительно выполнен с возможностью наличия соотношения отображения между ресурсом частотной области, где расположен ответ произвольного доступа, и временным смещением целевого обслуживающего луча.

[0135] В качестве альтернативы модуль 1201 приемопередатчика дополнительно выполнен с возможностью наличия соотношения отображения между RNTI, переносимым в ответе произвольного доступа, и временным смещением целевого луча.

[0136] В качестве альтернативы модуль 1201 приемопередатчика дополнительно выполнен с возможностью того, что временное смещение обслуживающего луча включает в себя по меньшей мере одно из: параметр смещения обслуживающего луча; смещение между параметром смещения обслуживающего луча и параметром опорного смещения; или параметр опорного смещения и смещение между параметром смещения обслуживающего луча и параметром опорного смещения.

[0137] Когда устройство 1200 связи является терминальным устройством, оно включает в себя:

[0138] модуль 1201 приемопередатчика, выполненный с возможностью определения временного смещения по меньшей мере одного обслуживающего луча; и

[0139] модуль 1202 обработки выполнен с возможностью регулирование временного соотношения на основе временного смещения.

[0140] В качестве альтернативы модуль 1201 приемопередатчика дополнительно выполнен с возможностью приема набора временных смещений, отправленного сетевым устройством. Набор временных смещений включает в себя временное смещение по меньшей мере одного обслуживающего луча.

[0141] В качестве альтернативы модуль 1201 приемопередатчика дополнительно выполнен с возможностью приема групповой совместно используемой информации управления нисходящей линии связи сетевым устройством. Групповая совместно используемая информация управления нисходящей линии связи сконфигурирована для переноса набора временных смещений.

[0142] В качестве альтернативы модуль 1201 приемопередатчика дополнительно выполнен с возможностью приема первой сигнализации управления нисходящей линии связи (DCI), отправленной сетевым устройством, и получения временного смещения по меньшей мере одного обслуживающего луча из первой позиции первой DCI.

[0143] В качестве альтернативы модуль 1201 приемопередатчика дополнительно выполнен с возможностью приема второй DCI, отправленной сетевым устройством, и получения временного смещения по меньшей мере одного обслуживающего луча из информации скремблирования с CRC второй DCI.

[0144] В качестве альтернативы модуль 1201 приемопередатчика дополнительно выполнен с возможностью приема информации указания, отправленной сетевым устройством, и определения временного смещения целевого обслуживающего луча на основе информации указания. Целевой обслуживающий луч представляет собой луч, используемый в данный момент терминальным устройством.

[0145] В качестве альтернативы модуль 1201 приемопередатчика дополнительно выполнен с возможностью приема ответа произвольного доступа, несущего информацию указания, и получения временного смещения целевого обслуживающего луча на основе информации указания.

[0146] В качестве альтернативы модуль 1201 приемопередатчика дополнительно выполнен с возможностью получения целевого ресурса частотной области, где расположен ответ произвольного доступа, при этом целевой ресурс частотной области является информацией указания; и запроса соотношения отображения между ресурсами частотной области и временными смещениями обслуживающих лучей в соответствии с целевым ресурсом частотной области, чтобы получить целевое временное смещение, которое соответствует целевому ресурсу частотной области.

[0147] В качестве альтернативы модуль 1201 приемопередатчика дополнительно выполнен с возможностью получения целевого RNTI, переносимого в ответе произвольного доступа, при этом целевой RNTI является информацией указания; и запроса соотношения отображения между RNTI и временными смещениями обслуживающих лучей согласно целевому RNTI, чтобы получить целевое временное смещение, которое соответствует целевому RNTI.

[0148] Фиг. 13 представляет собой схематическое представление другого устройства 1300 связи, предложенного вариантом осуществления настоящего изобретения. Устройство 1300 связи может быть сетевым устройством или терминальным устройством; микросхемой, системой микросхем или процессором, который поддерживает сетевое устройство для реализации вышеупомянутого способа; или микросхемой, системой микросхем или процессором, который поддерживает терминальное устройство для реализации вышеупомянутого способа. Устройство может использоваться для реализации способа, описанного в вышеупомянутом варианте осуществления способа. Для получения более подробной информации ссылка сделана на описание вышеупомянутого варианта осуществления способа.

[0149] Устройство 1300 связи может включать в себя один или несколько процессоров 1301. Процессор 1301 может быть процессором общего назначения или процессором специального назначения и т.п. Например, это может быть процессор основной полосы частот или центральный процессор. Процессор основной полосы частот может использоваться для обработки протоколов связи и данных связи. Центральный процессор может использоваться для управления устройствами связи (такими как базовые станции, микросхемы основной полосы частот, терминальные устройства, микросхемы терминальных устройств, DU или CU и т.д.), выполнения компьютерных программ и обработки данных компьютерных программ.

[0150] В качестве альтернативы устройство 1300 связи может также включать в себя одно или несколько запоминающих устройств 1302, в которых может храниться компьютерная программа 1304. Процессор 1301 выполняет компьютерную программу 1304, так что устройство 1300 связи выполняет способ, описанный в приведенном выше варианте осуществления способа. В качестве альтернативы память 1302 также может хранить данные. Устройство 1300 связи и память 1302 могут быть предоставлены отдельно или объединены вместе.

[0151] В качестве альтернативы устройство 1300 связи может также включать в себя приемопередатчик 1305 и антенну 1306. Приемопередатчик 1305 может называться блоком приемопередатчика, приемопередатчиком, схемой приемопередатчика и т.д., и он выполнен с возможностью реализации функций приемопередатчика. Приемопередатчик 1305 может включать в себя приемник и передатчик. Приемник может называться приемным устройством или приемной схемой и т.д. и выполнен с возможностью реализации функции приема. Передатчик может называться передающим устройством, передающей схемой и т.д. и быть выполненным с возможностью реализации функции передачи.

[0152] В качестве альтернативы устройство 1300 связи может также включать в себя одну или несколько схем 1307 интерфейса. Схема 1307 интерфейса выполнена с возможностью приема кодовых инструкций и передачи их в процессор 1301. Процессор 1301 выполняет кодовые инструкции, чтобы заставить устройство 1300 связи выполнять способ, описанный в вышеупомянутом варианте осуществления способа.

[0153] Когда устройство 1300 связи является сетевым устройством, приемопередатчик 1305 выполнен с возможностью выполнения этапа S10 на фиг. 2, этапа S30 на фиг. 6 и так далее.

[0154] Когда устройство 1300 связи является терминальным устройством, приемопередатчик 1305 выполнен с возможностью выполнения этапа S50 на фиг. 9, этапа S60 на фиг. 10, этапа S70 на фиг. 11 и так далее; процессор 1301 выполнен с возможностью выполнения этапа S51 на фиг. 9 и так далее.

[0155] В одной реализации процессор 1301 может включать в себя приемопередатчик для реализации функций приема и передачи. Например, приемопередатчик может представлять собой схему приемопередатчика, интерфейс или схему интерфейса. Схемы приемопередатчика, интерфейсы или схемы интерфейса, выполненные с возможностью реализации функций приема и передачи, могут быть отдельными или объединены вместе. Схема приемопередатчика, интерфейс или схема интерфейса могут быть выполнены с возможностью считывания и записи кодов/данных, или схема приемопередатчика, интерфейс или схема интерфейса могут быть выполнены с возможностью передачи или отправки сигналов.

[0156] В одной реализации процессор 1301 может хранить компьютерную программу 1303, и компьютерная программа 1303 выполняется на процессоре 1301, заставляя устройство 1300 связи выполнять способ, описанный в вышеупомянутом варианте осуществления способа. Компьютерная программа 1303 может быть закреплена в процессоре 1301, и в этом случае процессор 1301 может быть реализован с помощью аппаратного оборудования.

[0157] В одной реализации устройство 1300 связи может включать в себя схему, и эта схема может реализовывать функции отправки или приема или связи в вышеупомянутых вариантах осуществления способа. Процессор и приемопередатчик, описанные в настоящем изобретении, могут быть реализованы в виде интегральных схем (ИС, integrated circuit, IC), аналоговых ИС, радиочастотных интегральных схем (radio frequency integrated circuit, RFIC), смешанных сигналов (mixed signal, IC), интегральных схем специального назначения (application specific integrated circuit, ASIC), печатных плат (printed circuit board, PCB), электронного оборудования и т.д. Процессор и приемопередатчик также могут быть изготовлены с использованием различных технологических процессов ИС, таких как комплементарный металл-оксид-полупроводник (КМОП, complementary metal oxide semiconductor, CMOS), металл-оксид-полупроводник N-типа (N-type metal-oxide-semiconductor, NMOS), металл-оксид-полупроводник Р-типа (P-type metal oxide semiconductor, PMOS), биполярный переходной транзистор (bipolar junction transistor, BJT), биполярный CMOS (bipolar CMOS, BiCMOS), кремний-германия (SiGe), арсенида галлия (GaAs) и т.д.

[0158] Устройство связи, описанное в вышеупомянутых вариантах осуществления, может быть сетевым устройством или терминальным устройством (таким как первое терминальное устройство в вышеупомянутом варианте осуществления способа), но объем устройства назначения ресурсов временной области, описанного в настоящем изобретении, не ограничивается этим, и структура устройства связи может отличаться от показанных на фиг. 13 лимитов. Устройство связи может быть автономным устройством или может быть частью более крупного устройства. Например, устройством связи может быть:

[0159] (1) независимая интегральная схема (ИС), или микросхема, или система или подсистема микросхем;

[0160] (2) набор из одной или нескольких ИС, или набор ИС может также включать в себя компоненты хранения для хранения данных и компьютерных программ;

[0161] (3) ASIC, например модем;

[0162] (4) модули, которые могут быть встроены в другие устройства;

[0163] (5) приемники, терминальное устройство, интеллектуальное терминальное устройство, сотовые телефоны, беспроводное оборудование, портативные устройства, мобильные устройства, оборудование, установленное на транспортном средстве, сетевое устройство, облачное оборудование, оборудование искусственного интеллекта и т.д.;

[0164] (6) другие.

[0165] Для случая, когда устройство связи может представлять собой микросхему или систему микросхем, обратитесь к схематическому структурному представлению микросхемы, показанной на фиг. 14. Микросхема, показанная на фиг. 14, включает в себя процессор 1401 и интерфейс 1402. Количество процессоров 1401 может быть одним или более, а количество интерфейсов 1402 может быть множественным.

[0166] Для случая, когда микросхема сконфигурирована для реализации функций терминального устройства в вариантах осуществления настоящего изобретения:

[0167] интерфейс 1402 сконфигурирован для выполнения этапа S10 на фиг. 2, этапа S30 на фиг. 6 и так далее.

[0168] Для случая, когда микросхема сконфигурирована для реализации функций сетевого устройства в вариантах осуществления настоящего изобретения:

[0169] интерфейс 1402 сконфигурирован для выполнения этапа S50 на фиг. 9, этапа S60 на фиг. 10, этапа S70 на фиг. 11 и так далее; процессор 1301 сконфигурирован для выполнения этапа S51 на фиг. 9 и так далее.

[0170] В качестве альтернативы микросхема также включает в себя память 1403, которая выполнена с возможностью хранения необходимых компьютерных программ и данных.

[0171] Специалисты в данной области техники также могут понять, что различные иллюстративные логические блоки и этапы, перечисленные в вариантах осуществления настоящего изобретения, могут быть реализованы с помощью электронного оборудования, компьютерного программного обеспечения или их комбинации. Будет ли такая функциональность реализована аппаратно или программно, зависит от конкретного приложения и общих требований к проектированию системы. Специалисты в данной области техники могут использовать различные способы для реализации функций для каждого конкретного приложения, но такую реализацию не следует понимать как выходящую за рамки вариантов осуществления настоящего изобретения.

[0172] Варианты осуществления настоящего изобретения также предлагают систему для регулирования максимального количества уровней передачи. Система включает в себя устройство связи в качестве терминального устройства (такого как терминальное устройство в вышеупомянутом варианте осуществления способа) на фиг. 12 и устройство связи в качестве сетевого устройства. В качестве альтернативы система включает в себя устройство связи в качестве терминального устройства (такого как терминальное устройство в вышеупомянутом варианте осуществления способа) на фиг. 13 и устройство связи в качестве сетевого устройства.

[0173] Настоящее изобретение также предлагает читаемый носитель данных, на котором хранятся инструкции. Когда инструкции выполняются компьютером, реализуются функции любого из вышеупомянутых вариантов осуществления способа.

[0174] Настоящее изобретение также предлагает компьютерный программный продукт, когда компьютерный программный продукт исполняется компьютером, реализуются функции любого из вышеупомянутых вариантов осуществления способа.

[0175] В вышеупомянутых вариантах осуществления это может быть реализовано полностью или частично с помощью программного обеспечения, аппаратных средств, встроенного программного обеспечения или любой их комбинации. При реализации с использованием программного обеспечения оно может быть реализовано полностью или частично в форме компьютерного программного продукта. Компьютерный программный продукт включает в себя одну или несколько компьютерных программ. Когда компьютерная программа загружается и выполняется на компьютере, процессы или функции согласно вариантам осуществления настоящего изобретения генерируются полностью или частично. Компьютер может быть компьютером общего назначения, компьютером специального назначения, компьютерной сетью или другим программируемым устройством. Компьютерная программа может храниться или передаваться с одного машиночитаемого носителя данных на другой машиночитаемый носитель данных, например, компьютерная программа может передаваться с веб-сайта, компьютера, сервера или центра обработки данных по средствам проводной линии связи (например, коаксиальный кабель, оптическое волокно, цифровая абонентская линия (digital subscriber line, DSL)) или беспроводной линии связи (например, инфракрасной, беспроводной, микроволновой и т.д.) для передачи на другой веб-сайт, компьютер, сервер или центр обработки данных. Машиночитаемый носитель данных может представлять собой любой доступный носитель, к которому может иметь доступ компьютер или устройство хранения данных, такое как сервер, центр обработки данных или другой интегрированный носитель, который содержит один или несколько доступных носителей. Используемыми носителями могут быть магнитные носители (например, дискеты, жесткие диски, ленты), оптические носители (например, цифровые видеодиски высокой плотности (digital video disc, DVD)) или полупроводниковые носители (например, твердотельные диски (solid state disk, SSD)) и т.п.

[0176] Специалисты в данной области техники могут понять, что первое, второе и другие числовые значения, используемые в настоящем изобретении, предназначены только для удобства описания и не используются для ограничения объема вариантов осуществления настоящего изобретения, а также указывают порядок.

[0177] По меньшей мере один в настоящем изобретении также может быть описан как один или более, а множество может составлять два, три, четыре или более, и настоящее изобретение не ограничивается. В вариантах осуществления настоящего изобретения для технического признака технический признак отличается «первым», «вторым», «третьим», «А», «В», «С» и «D» и т.д. Технические признаки, описанные в «первом», «втором», «третьем», «А», «В», «С» и «D», не являются расположенными в определенном порядке или упорядоченными.

[0178] Соответствующие взаимосвязи, показанные в каждой таблице в настоящем изобретении, могут быть сконфигурированы или предварительно определены. Значения информации в каждой таблице являются только примерами и могут быть сконфигурированы как другие значения, которые не ограничиваются настоящим изобретением. При настройке соответствия информации каждому параметру не обязательно настраивать все соответствия, представленные в каждой таблице. Например, в таблице в настоящем изобретении соответствующие связи, показанные в некоторых строках, могут быть не настроены. В качестве другого примера, на основе приведенной выше таблицы можно выполнить соответствующие корректировки деформации, такие как разделение, слияние и т.д. Названия параметров, показанные в заголовках приведенных выше таблиц, также могут быть другими именами, понятными устройству связи, и значения или выражения параметров также могут быть другими значениями или выражениями, понятными устройству связи. При реализации вышеуказанных таблиц также могут использоваться другие структуры данных, такие как массивы, очереди, контейнеры, стеки, линейные списки, указатели, связанные списки, деревья, графы, структуры, классы, кучи, хеш-таблицы или хеш-таблицы.

[0179] Предварительное определение в настоящем изобретении можно понимать как определение, предварительное определение, хранение, предварительное хранение, предварительное согласование, предварительное конфигурирование, затвердевание или предварительное сжигание.

[0180] Специалистам в данной области техники будет понятно, что блоки и этапы алгоритма каждого примера, описанного вместе с раскрытыми здесь вариантами осуществления, могут быть реализованы с помощью электронного аппаратного обеспечения или комбинации компьютерного программного обеспечения и электронного аппаратного обеспечения. Выполняются ли эти функции аппаратно или программно, зависит от конкретного применения и конструктивных ограничений технического решения. Специалисты в данной области техники могут реализовать описанную функциональность, используя разные способы для каждого конкретного приложения, но такие реализации не следует рассматривать за пределами объема настоящего изобретения.

[0181] Специалисты в данной области техники могут ясно понимать, что для удобства и простоты описания конкретные рабочие процессы систем, устройств и блоков, описанных выше, могут быть отнесены к соответствующим процессам в предшествующих вариантах осуществления способа и не будут описано еще раз здесь.

[0182] Вышеприведенное описание представляет только конкретные варианты осуществления настоящего изобретения, но объем настоящего изобретения не ограничивается ими. Специалисты в данной области техники могут легко предложить изменения или замены в пределах технического объема, раскрытого в настоящем описании, и все они входят в объем настоящего изобретения. Следовательно, объем настоящего изобретения определяется формулой изобретения.

Изобретение относится к области техники связи, а более конкретно к регулированию временного соотношения. Техническим результатом является повышение надежности взаимодействия данных в сценариях спутниковой связи. Упомянутый технический результат достигается тем, что временное смещение по меньшей мере одного обслуживающего луча указывают терминальному устройству, при этом временное смещение используется для регулирования временного соотношения между сетевым устройством и терминальным устройством. Настоящая заявка решает проблему регулирования временных соотношений между терминальными устройствами и сетевыми устройствами, вызванную высокоскоростным движением спутников. 4 н. и 9 з.п. ф-лы, 14 ил.

1. Способ указания временного соотношения, выполняемый сетевым устройством и включающий в себя:

указание временного смещения по меньшей мере одного обслуживающего луча терминальному устройству, при этом временное смещение сконфигурировано для регулирования временного соотношения между сетевым устройством и терминальным устройством,

при этом временное смещение обслуживающего луча содержит по меньшей мере одно из:

параметра смещения обслуживающего луча; и

смещения между параметром смещения обслуживающего луча и параметром опорного смещения.

2. Способ по п.1, в котором указание временного смещения по меньшей мере одного обслуживающего луча терминальному устройству включает в себя:

явное или неявное указание временного смещения по меньшей мере одного обслуживающего луча терминальному устройству.

3. Способ по п.1, в котором указание временного смещения по меньшей мере одного обслуживающего луча терминальному устройству включает в себя:

отправку набора временных смещений в терминальное устройство, при этом набор временных смещений содержит временное смещение по меньшей мере одного обслуживающего луча,

при этом отправка набора временных смещений в терминальное устройство включает в себя:

отправку набора временных смещений в терминальное устройство посредством групповой совместно используемой информации управления нисходящей линии связи.

4. Способ по п.1, в котором указание временного смещения по меньшей мере одного обслуживающего луча терминальному устройству включает в себя:

конфигурирование временного смещения по меньшей мере одного обслуживающего луча в первой позиции первой сигнализации управления нисходящей линии связи (DCI) и отправку временного смещения по меньшей мере одного обслуживающего луча в терминальное устройство посредством первой DCI.

5. Способ по п.1, в котором указание временного смещения по меньшей мере одного обслуживающего луча терминальному устройству включает в себя:

скремблирование второй DCI на основе временного идентификатора радиосети (RNTI); и

конфигурирование временного смещения по меньшей мере одного обслуживающего луча во второй позиции второй скремблированной DCI и отправку временного смещения по меньшей мере одного обслуживающего луча в терминальное устройство посредством второй DCI.

6. Способ по п.1, в котором указание временного смещения по меньшей мере одного обслуживающего луча терминальному устройству включает в себя:

указание временного смещения целевого обслуживающего луча терминальному устройству, при этом целевой обслуживающий луч представляет собой луч, используемый в данный момент терминальным устройством,

при этом указание временного смещения целевого обслуживающего луча терминальному устройству включает в себя:

указание временного смещения целевого обслуживающего луча терминальному устройству посредством ответа произвольного доступа,

при этом существует соотношение отображения между ресурсом частотной области, где расположен ответ произвольного доступа, и временным смещением целевого обслуживающего луча, или

существует соотношение отображения между RNTI, переносимым в ответе произвольного доступа, и временным смещением целевого луча.

7. Способ по любому из пп.1-6, в котором временное смещение обслуживающего луча также содержит:

параметр опорного смещения и смещение между параметром смещения обслуживающего луча и параметром опорного смещения.

8. Способ регулирования временного соотношения, выполняемый терминальным устройством и включающий в себя:

определение временного смещения по меньшей мере одного обслуживающего луча; и

регулирование временного соотношения на основе временного смещения,

при этом временное смещение обслуживающего луча содержит по меньшей мере одно из:

параметра смещения обслуживающего луча; и

смещения между параметром смещения обслуживающего луча и параметром опорного смещения.

9. Способ по п.8, в котором определение временного смещения по меньшей мере одного обслуживающего луча включает в себя:

прием набора временных смещений, отправленного сетевым устройством, при этом набор временных смещений содержит временное смещение по меньшей мере одного обслуживающего луча,

при этом прием набора временных смещений, отправленного сетевым устройством, включает в себя:

прием групповой совместно используемой информации управления нисходящей линии связи, отправленной сетевым устройством, при этом групповая совместно используемая информация управления нисходящей линии связи сконфигурирована для переноса набора временных смещений.

10. Способ по п.8, в котором определение временного смещения по меньшей мере одного обслуживающего луча включает в себя одно из следующего:

прием первой сигнализации управления нисходящей линии связи (DCI), отправленной сетевым устройством, и получение временного смещения по меньшей мере одного обслуживающего луча из первой позиции первой DCI, или

прием второй DCI, отправленной сетевым устройством, и получение временного смещения по меньшей мере одного обслуживающего луча из информации скремблирования при проверке циклическим избыточным кодом (CRC) второй DCI, или

прием информации указания, отправленной сетевым устройством, и определение временного смещения целевого обслуживающего луча на основе информации указания, при этом целевой обслуживающий луч представляет собой луч, используемый в данный момент терминальным устройством.

11. Способ по п.10, в котором прием информации указания, отправленной сетевым устройством, и определение временного смещения целевого обслуживающего луча на основе информации указания включает в себя:

прием ответа произвольного доступа, несущего информацию указания, и получение временного смещения целевого обслуживающего луча на основе информации указания,

при этом получение временного смещения целевого обслуживающего луча на основе информации указания включает в себя:

получение целевого ресурса частотной области, в котором расположен ответ произвольного доступа, при этом целевой ресурс частотной области представляет собой информацию указания; и запрос соотношения отображения между ресурсами частотной области и временными смещениями обслуживающих лучей в соответствии с целевым ресурсом частотной области, чтобы получить целевое временное смещение, которое соответствует целевому ресурсу частотной области, или

получение целевого временного идентификатора радиосети (RNTI), переносимого в ответе произвольного доступа, при этом целевой RNTI является информацией указания; и запрос соотношения отображения между RNTI и временными смещениями обслуживающих лучей согласно целевому RNTI, чтобы получить целевое временное смещение, которое соответствует целевому RNTI.

12. Сетевое устройство, содержащее:

процессор; и

память, в которой хранится компьютерная программа;

при этом процессор выполнен с возможностью выполнения компьютерной программы, хранящейся в памяти, чтобы заставить устройство выполнять способ по любому из пп. 1-7.

13. Терминальное устройство, содержащее:

процессор; и

память, в которой хранится компьютерная программа;

при этом процессор выполнен с возможностью выполнения компьютерной программы, хранящейся в памяти, чтобы заставить устройство выполнять способ по любому из пп. 8-11.
