Механизм автоматического извлечения магазина пистолета, перехватывающий узел и механизм затворной задержки пистолета Российский патент 2025 года по МПК F41A17/38

Предлагаемая группа изобретений относится к области вооружения и военной техники и может быть использовано в огнестрельном оружии, в частности, в конструкциях пистолетов.

Известен механизм автоматического извлечения магазина, описанный в патенте РФ №2422750, и выбранный в качестве прототипа. Он находится в рамке пистолета, внутри которой снизу устанавливается магазин пистолета, а в нижней части рамки выполнена проушина, перехватывающий узел, установленный на оси, и взаимодействующий с магазином, механизм затворной задержки. При этом, при наличии в магазине даже одного патрона, упирающегося в корпус магазина изнутри, корпус магазина разжат и имеет фиксацию опорного выступа защелки магазина в рукоятке. При отсутствии или исчерпании в магазине патронов, т.е. не имея внутреннего упора на него, подпружиненные друг к другу части магазина сжимаются, размещенный на них опорный выступ теряет фиксацию с защелкой магазина и магазин выпадает из рукоятки оружия под действием силы тяжести.

Недостатком указанной модели является ненадежность конструкции, так как пружина, установленная между корпусами, может ослабнуть, в результате чего произойдет выпадение снаряженного магазина.

Известен перехватывающий узел, описанный в патенте на изобретение РФ №2422750, принятый за прототип, и который представляет собой защелку, выполненную в виде штифта изогнутого профиля с отверстием на нижнем конце, и установленной на оси, размещенной в этом отверстии.

Данная конструкция также обеспечивает необходимое удержание магазина в пистолете, однако, его недостатком является невысокая надежность.

Известен механизм затворной задержки, описанный в патенте на полезную модель РФ №97822, принятый за прототип. Он состоит из подпружиненного останова затвора, выполненного в виде детали Г-образной формы, состоящей из продольной и поперечной части.

Недостатком описанной модели является сложность конструкции и недостаток надежности механизма, так как пружина может ослабнуть, кроме того нажать на рычаг и снять с затворной задержки пистолет можно только с одной стороны, что уменьшает удобство эксплуатации пистолета.

Задачей предлагаемой группы изобретений является ускорение времени смены магазина при исчерпании патронов.

Решение поставленной задачи достигается механизмом автоматического извлечения магазина пистолета, состоящим из рамки пистолета, внутри которой снизу устанавливается магазин пистолета, а в нижней части рамки выполнена проушина, перехватывающий узел, установленный на оси, и взаимодействующий с магазином механизм затворной задержки, при этом, новым является то, что в боковой нижней стенке проушины выполнено сквозное отверстие с разными диаметрами с разных сторон рамки, в которое помещена ось, на которой размещен перехватывающий узел, также в рамке пистолета над проушиной выполнено сквозное отверстие, в которое помещен переключатель, выполненный в виде цилиндрического стержня с головкой на одном конце прямоугольной формы со скругленными углами, при этом, на переключатель одевается пружина с выпрямленными концами, центральный виток которой вытянут своей петлей и опирается на поверхность рамки пистолета, а выпрямленные концы упираются в перехватывающий узел, который опирается своей верхней частью на переключатель, кроме того, сверху магазина установлен механизм затворной задержки.

Решение поставленной задачи достигается перехватывающим узлом, который состоит из защелки магазина, выполненной в виде штифта изогнутого профиля с отверстием на нижнем конце, и установленной на оси, размещенной в этом отверстии, при этом, новым является то, что на этой же оси установлен перехватыватель магазина, изготовленный в виде штифта изогнутого профиля, нижний конец которого выполнен в виде двух проушин с отверстиями, размещенных параллельно друг другу, одна из проушин имеет заостренный профиль, эти проушины перехватывателя помещены между отверстиями на нижнем конце защелки, которая выполнена в виде площадки с размещенным на нем выступом в виде проушины с отверстием, на наружной стороне которой снизу выполнена ступенька со скошенным краем, в которую упирается проушина перехватывателя с заостренным профилем, также в средней части перехватывателя по его длине имеется П-образное окошко, в которое помещен зуб защелки магазина, выполненный в виде горизонтальной планки, при этом, верхние концы защелки и перехватывателя выполнены в виде крюка и загнуты в противоположные стороны друг другу. Также в задней стенке защелки по длине выполнен паз с глухим дном в который жестко упирается один конец пружины, а другой ее конец - в паз перехватывателя, который также выполнен в его задней стенке.

Решение поставленной задачи достигается механизмом затворной задержки пистолета, который состоит из подпружиненного останова затвора, выполненного в виде детали Г-образной формы с продольной и поперечной частью, при этом, новым является то, что продольная часть останова затвора выполнена в виде цилиндрического стержня с обнижением и выступом на конце, и помещена в отверстие, выполненное в кольцевом выступе рычага, расположенного напротив останова, также между остановом затвора и магазином расположена металлическая прокладка сложного профиля со сквозным отверстием посередине, таким образом, что один конец прокладки опирается на выступ магазина, размещенного на одной из фасадных сторон корпуса, а другой - на цилиндрический стержень останова затвора, закрепленного с внутренней стороны поперечной части останова затвора.

Предлагаемая группа изобретений поясняется графическими материалами, где:

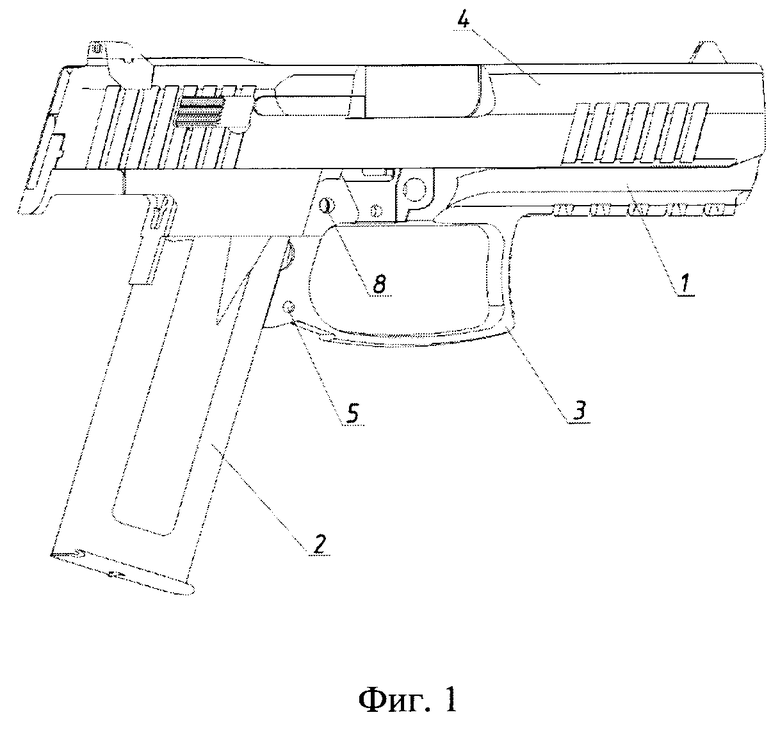

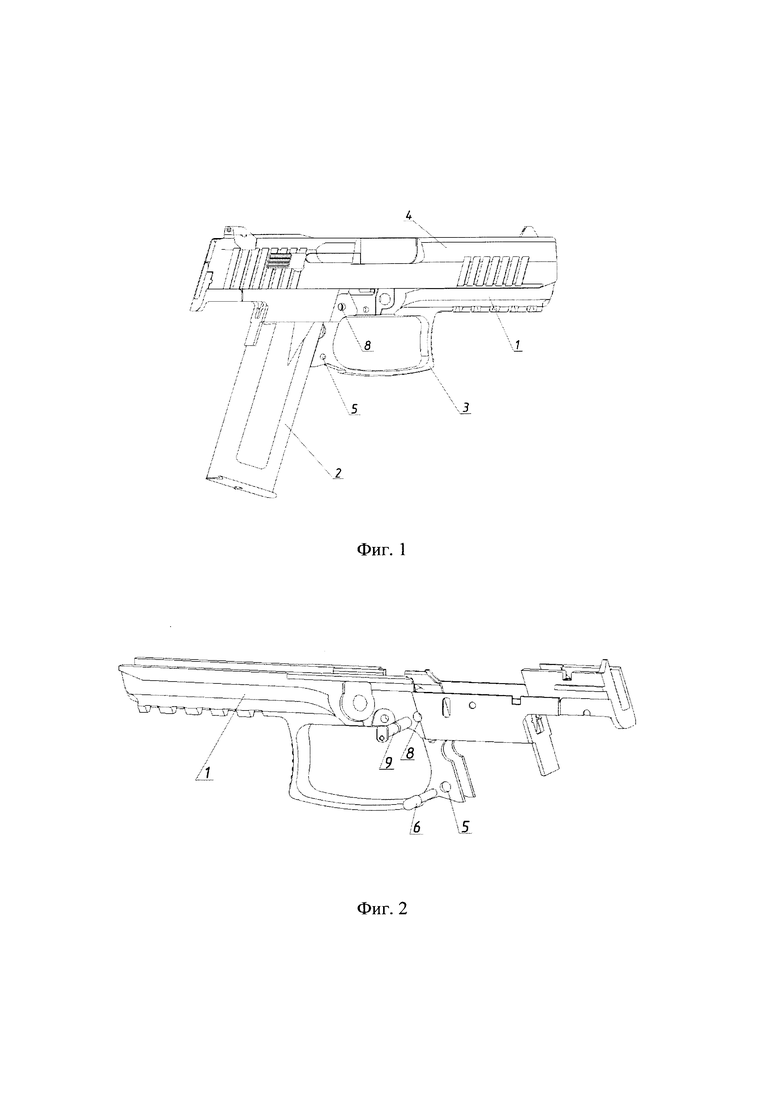

- на фиг. 1 представлена рамка пистолета с установленным в ней магазином,

- на фиг. 2 представлена рамка пистолета, в которую устанавливаются ось защелки магазина и переключатель,

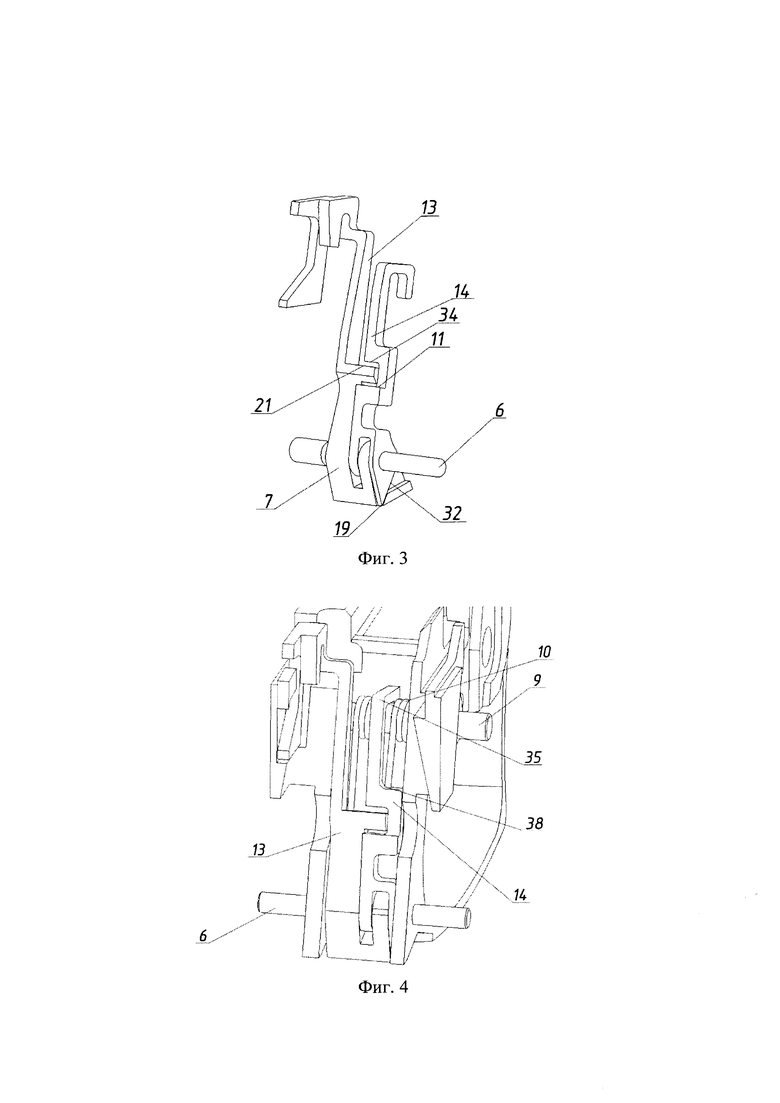

- на фиг. 3 представлен перехватывающий узел,

- на фиг. 4 представлена рамка пистолета с установленным в ней перехватывающим узлом, и переключатель с установленной на нем пружиной,

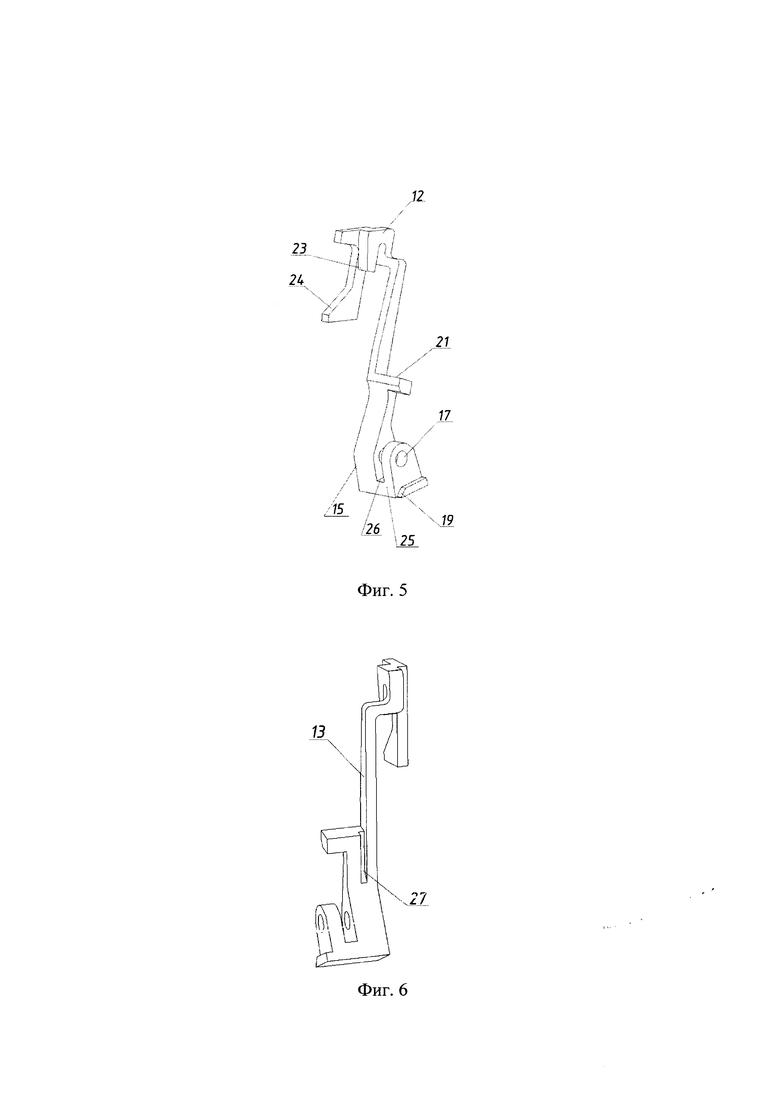

- на фиг. 5 представлена защелка магазина, вид спереди,

- на фиг. 6 представлена защелка магазина, вид сзади,

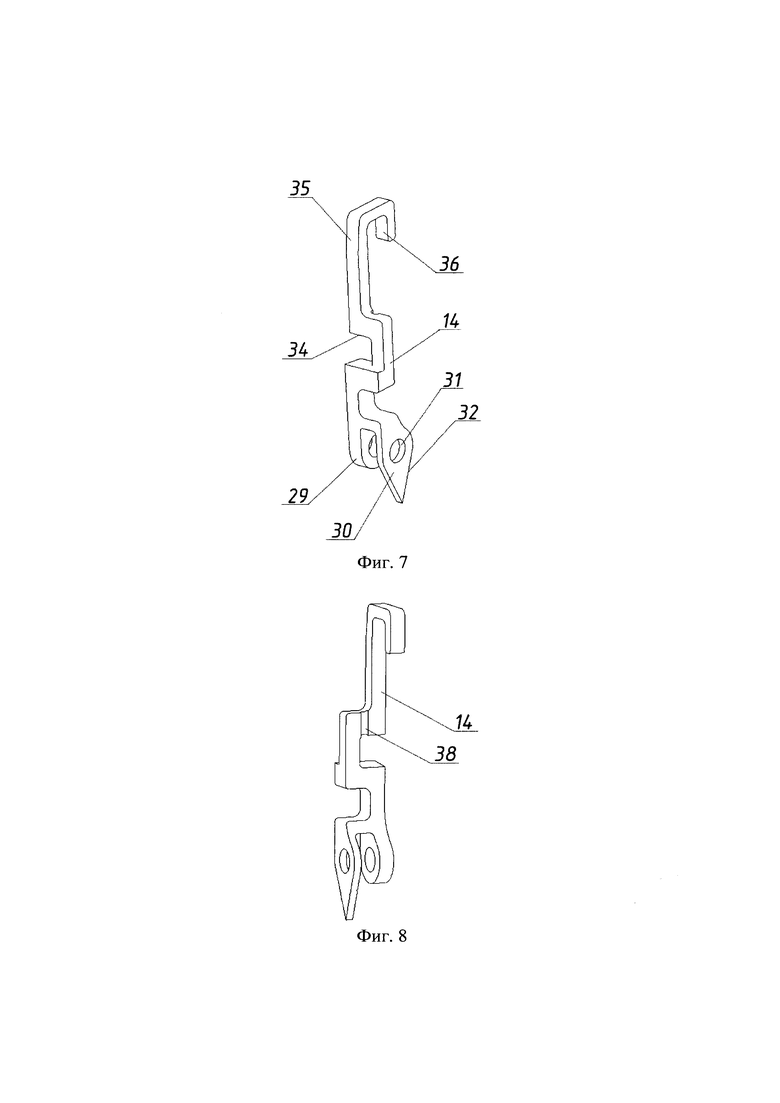

- на фиг. 7-8 представлен перехватыватель магазина,

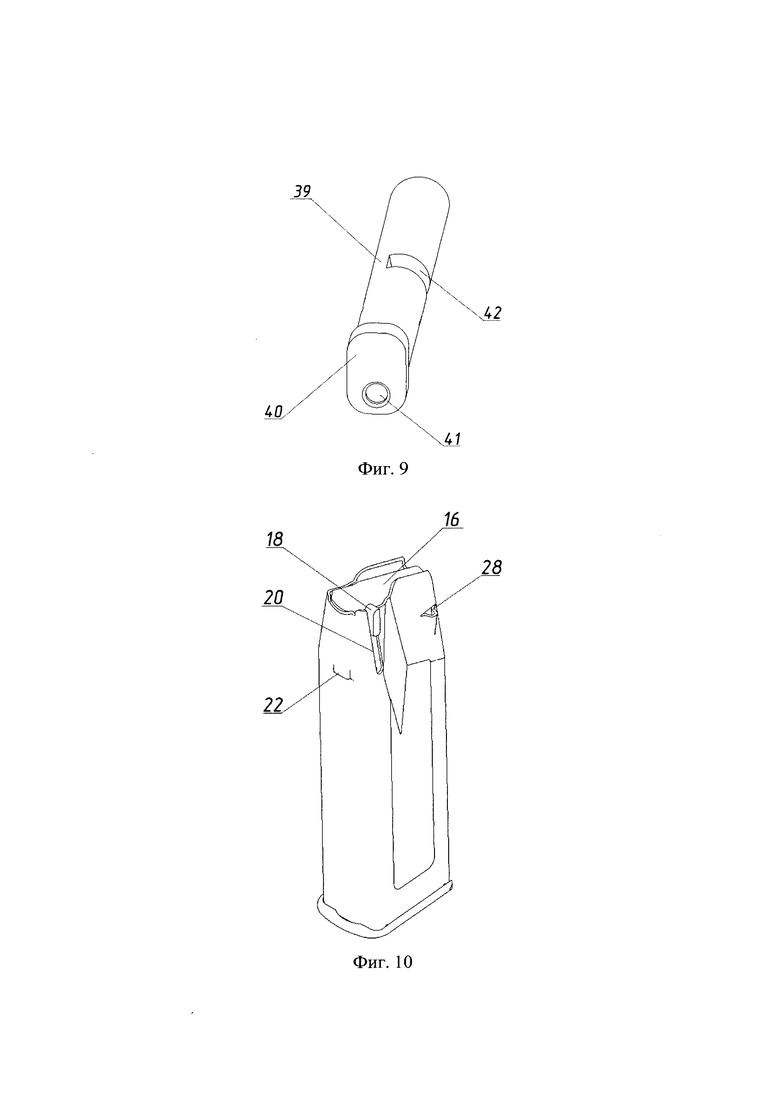

- на фиг. 9 представлен переключатель,

- на фиг. 10 представлен магазин,

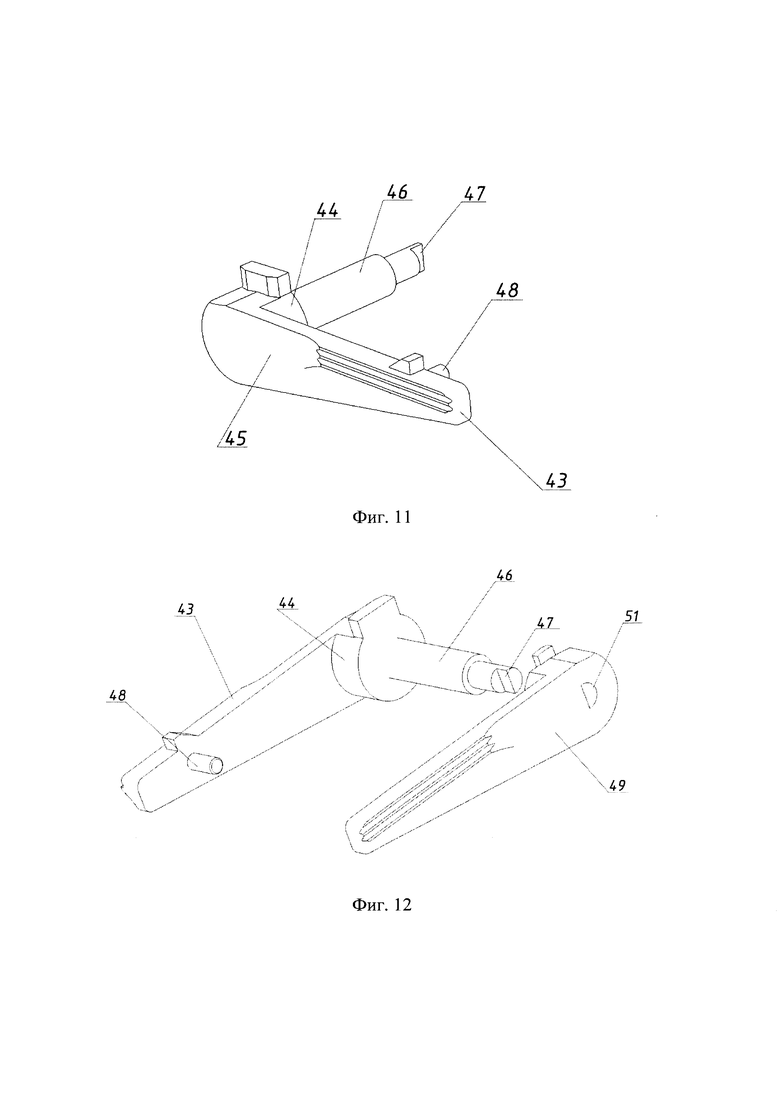

- на фиг. 11 представлен подпружиненный останов затвора механизма затворной задержки,

- на фиг. 12 представлена сборка механизма затворной задержки,

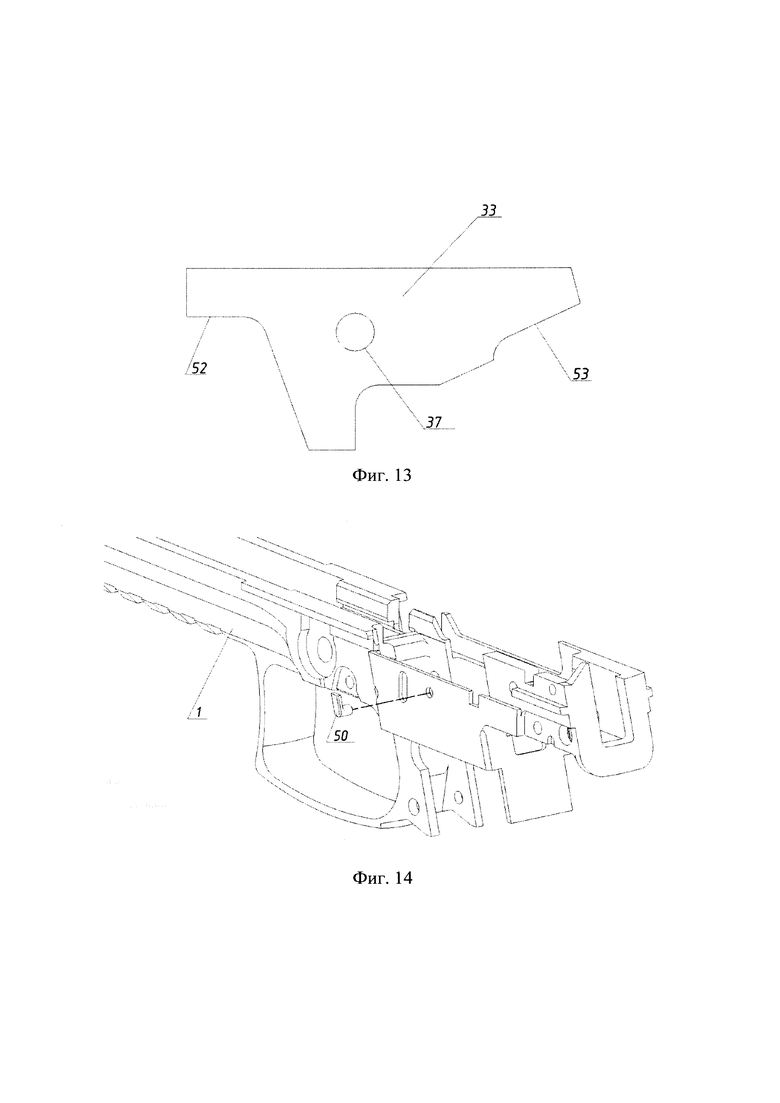

- на фиг. 13 представлена металлическая прокладка сложного профиля механизма затворной задержки,

- на фиг. 14 представлена рамка, в которую устанавливается ось металлической прокладки,

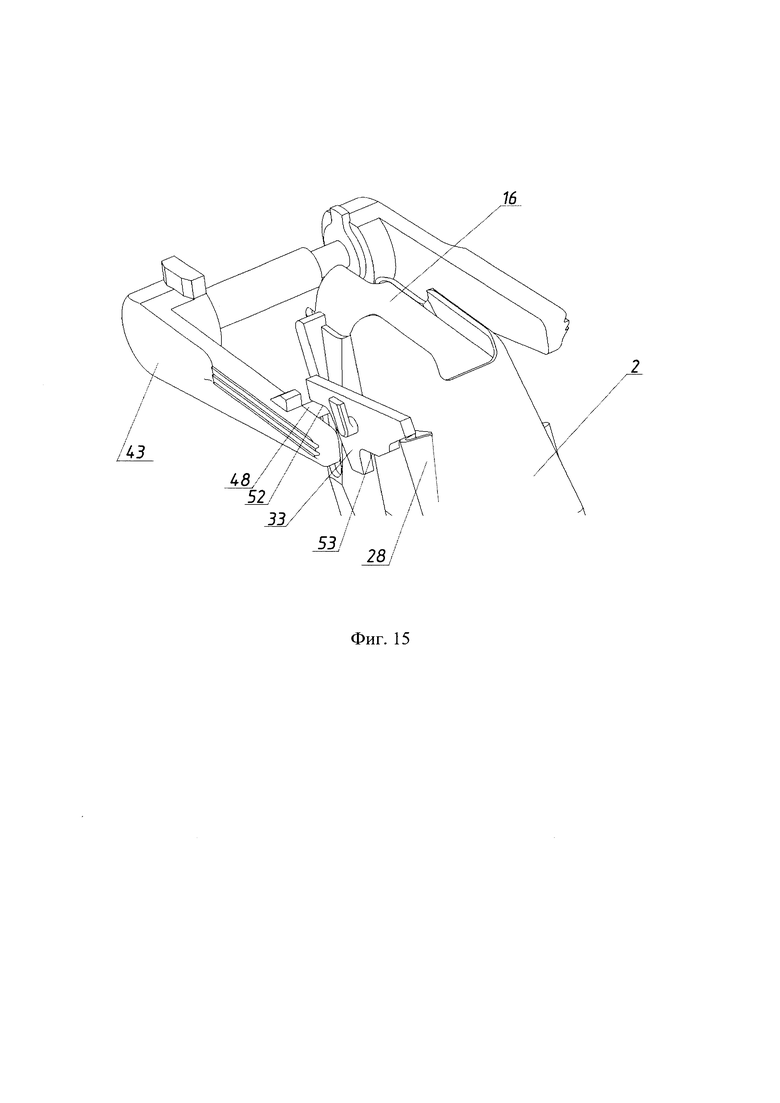

- на фиг. 15 представлен общий вид механизма затворной задержки.

Механизм автоматического извлечения магазина пистолета размещен в рамке пистолета 1 внутри которой снизу устанавливается магазин 2, а в нижней части рамки пистолета 1 выполнена проушина 3. Также в рамке пистолета 1 выполнены 2 сквозных отверстия 5 и 8 - в нижней и центральной части соответственно.

Отверстие 8 предназначено для установки переключателя 9 режима работы магазина 2, который имеет вид цилиндрического стержня 39 с головкой 40 со скругленными углами с одной стороны. На торце головки 40, в верхней его части по центру, выполнено цилиндрическое углубление 41. На самом цилиндрическом стержне 39 переключателя 9 выполнен паз переключателя 42. Сверху на переключатель 9 надевается пружина с выпрямленными концами 10.

В сквозное отверстие проушины 5 вставляется ось 6 на которой размещается перехватывающий узел 7. При этом, сквозное отверстие проушины 5 имеет разные диаметры с разных сторон рамки пистолета 1. Отверстие на нижнем конце защелки магазина 17 совмещается со сквозным отверстием на проушинах перехватывателя 31, таким образом что в сквозной паз 26 на защелке 13 входит левая проушина 29 перехватывателя 14, которые поджаты пружиной с выпрямленными концами 10, далее вставляется ось 6. Одновременно с этим защелка 13 упирается поверхностью ступеньки защелки 19 в поверхность проушины с заостренным концом 32 перехватывателя 14 и таким образом при повороте защелки 13 будет поворачиваться в том же направлении перехватыватель 14.

И защелка 13, и перехватыватель 14 перехватывающего узла 7 выполнены в виде штифтов изогнутого профиля, верхний конец которых выполнен в виде крюков 12 и 35, загнутых в противоположные стороны друг другу. При этом, на защелке 13 в середине по длине выполнен зуб 21 в виде горизонтальной планки, с которой начинается паз 27. На нижнем конце защелки 13 выполнены две проушины 15 и 25. У перехватывателя 14 на нижнем конце также выполнены две проушины 29 и 30, причем проушина 30 имеет заостренный конец, в которую и упирается поверхность ступеньки защелки 19 защелки 13. Также в середине перехватывателя 14 имеется П-образное окошко 34, в которое помещается зуб 21 защелки 13 перехватывающего узла 7, а в его задней стенке выполнен паз с глухим дном 38. В эти пазы 27 и 38 упирается пружина с выпрямленными концами 10 своими концами.

Сверху магазина 2 в рамке пистолета 1 размещен механизм затворной задержки. Он состоит из подпружиненного останова затвора 43, выполненного в виде детали Г-образной формы, его продольная часть 44 выполнена в виде цилиндрического стержня с обнижением 46 и выступом 47 на конце, а поперечная часть 45 подпружиненного останова затвора 43 выполнена в виде ручки. В состав механизма затворной задержки также входит рычаг 49, который расположен напротив подпружиненного останова затвора 43, таким образом, что в отверстие в кольцевом выступе 51, рычага 49 помещен выступ 47 на конце подпружиненного останова затвора 43. Между подпружиненным остановом затвора 43 и магазином 2 расположена металлическая прокладка 33 сложного профиля со сквозным отверстием 37 посередине. При этом, поверхность задней части прокладки 33 опирается на выступ 28 магазина 2, размещенного на одной из фасадных сторон корпуса магазина 2, а поверхность передней части прокладки 52 - на цилиндрический стержень 48 подпружиненного останова затвора 43, закрепленного с внутренней стороны поперечной части 45 подпружиненного останова затвора 43.

Механизм автоматического извлечения магазина, перехватывающий узел и механизм затворной задержки пистолета работают следующим образом.

Первый вариант извлечения магазина 2 - магазин 2 выпадает. При установке переключателя 9 магазина 2 в таком положении, что цилиндрическое углубление 41 на головке 40 находится снизу, происходит выключение перехватывателя 14.

Перехватыватель 14 своей внутренней поверхностью Г-образного выступа 36 перехватывателя 14 упирается в цилиндрический стержень 39 переключателя 9 таким образом, что прямоугольный зуб 11 перехватывателя 14 находится за зубом 21 защелки 13.

При установке снаряженного магазина 2 в рамку пистолета 1 выступ передний 22 магазина 2 устанавливается на зубе 21 защелки 13. Прямоугольный вертикальный выступ 18 подавателя 16 в свою очередь находится под передним выступом защелки магазина 12.

В то же время выступ боковой левый 28 магазина 2 упирается в поверхность задней части прокладки 53 прокладки 33, таким образом заставляя прокладку 33 вращаться вокруг оси прокладки 50. Таким образом, что поверхность передней части прокладки 52 прокладки 33 давит на цилиндрический стержень 48 подпружиненного останова затвора 43, опуская подпружиненный останов затвора 43 и убирая его с траектории движения затворной группы 4. После досылания из магазина 2 любого, кроме последнего, патрона в патронник и его отстрела затворная группа 4 движется назад, не становится на механизм затворной задержки, а возвращается в переднее положение.

После досылания последнего патрона в патронник из магазина 2 прямоугольный вертикальный выступ 18 подавателя 16 поднимается вверх по прямоугольному пазу 20 магазина 2 и своим прямоугольным вертикальным выступом 18 подавателя 16 взаимодействует с внешней поверхностью крюка на верхнем конце защелки магазина 23 на защелке 13, приводя ее в движение. Защелка 13 начинает вращение вокруг оси 6. Благодаря этому зуб 21 защелки 13 выходит из-под выступа переднего 22 магазина 2. Под действием силы тяжести магазин 2 начинает перемещаться вниз и выпадает.

Выступ боковой левый 28 магазина 2 перестает взаимодействовать с поверхностью задней части прокладки 53 прокладки 33. Поверхность передней части прокладки 52 прокладки 33 перестает давить на цилиндрический стержень 48 подпружиненного останова затвора 43 и механизм затворной задержки стремится подняться вверх под действием пружины, но упирается в затворную группу 4. После отстрела последнего патрона из патронника, затворная группа 4 движется назад подпружиненный останов затвора 43 под воздействием своей пружины поднимается и попадает в паз на затворной группе 4. Таким образом, затворная группа 4 становится на механизм затворной задержки.

Далее устанавливаем новый снаряженный патронами магазин 2 в рамку пистолета 1, выступ передний 22 магазина 2 устанавливается на зубе 21 защелки 13. В то же время выступ боковой левый 28 магазина 2 упирается в поверхность задней части прокладки 53 прокладки 33, заставляя прокладку 33 вращаться вокруг оси прокладки 50, таким образом, что поверхность передней части прокладки 52 прокладки 33 давит на цилиндрический стержень 48 подпружиненного останова затвора 43, опуская подпружиненный останов затвора 43 и выводя его из зацепления с затворной группой 4 в этот момент происходит срыв затворной группы 4 и досылание патрона в патронник.

Второй вариант извлечения магазина 2 - магазин 2 перехватывается. При установке переключателя 9 магазина 2 в таком положении, что цилиндрическое углубление 41 на головке 40 находится сверху, происходит включение перехватывателя 14.

Перехватыватель 14 своей внутренней поверхностью Г-образного выступа 36 входит в паз переключателя 42 таким образом, что зуб 21 защелки 13 находится в одной плоскости с прямоугольным зубом 11 перехватывателя 14.

При установке снаряженного магазина 2 в рамку пистолета 1 выступ передний 22 магазина 2 устанавливается на зубе 21 защелки 13. Прямоугольный вертикальный выступ 18 подавателя 16 в свою очередь находится под передним выступом защелки магазина 12.

В то же время выступ боковой левый 28 магазина 2 упирается в поверхность задней части прокладки 53, таким образом заставляя прокладку 33 вращаться вокруг оси прокладки 50 таким образом, что поверхность передней части прокладки 52 давит на цилиндрический стержень 48 подпружиненного останова затвора 43, опуская подпружиненный останов затвора 43 и убирая его с траектории движения затворной группы 4. После досылания из магазина 2 любого, кроме последнего, патрона в патронник и его отстрела затворная группа затворная группа 4 движется назад, не становится на механизм затворной задержки, а возвращается в переднее положение.

После досылания последнего патрона в патронник из магазина 2 прямоугольный вертикальный выступ 18 подавателя 16 поднимается вверх по прямоугольному пазу 20 магазина 2 и своим прямоугольным вертикальным выступом 18 подавателя 16 взаимодействует с внешней поверхностью крюка на верхнем конце защелки магазина 23 защелки 13, приводя ее в движение. Защелка 13 начинает вращение вокруг оси 6. Благодаря этому выводит зуб 21 защелки 13 выходит из-под выступа переднего 22 магазина 2. Под действием силы тяжести магазин 2 начинает перемещаться вниз и устанавливается своим выступом передним 22 на прямоугольном зубе 11 перехватывателя 14, что предотвращает выпадение магазина 2

Чтобы полностью извлечь магазин 2, необходимо нажать на механизм затворной задержи. В этот момент происходит срыв затворной группы 4, а цилиндрический стержень 48 подпружиненного останова затвора 43 перемещается по поверхности 2-ого Г-образного выступа защелки 24 защелки 13, заставляя защелку 13 вращаться вокруг оси 6. При вращении защелки 13, поверхность ступеньки защелки 19 защелки 13 давит на поверхность проушины с заостренным концом 32 перехватывателя 14, заставляя его так же вращаться вокруг оси 6.

При вращении перехватывателя 14 вокруг оси 6, прямоугольный зуб 11 перехватывателя 14 выходит из взаимодействия с выступом передним 22 магазина 2. Теперь можно извлечь магазин 2.

Таким образом, данная группа изобретений позволяет ускорить время смены магазина при исчерпании патронов, а также повысить эксплуатационные свойства пистолета.

Изобретение относится к области оружия. Механизм автоматического извлечения магазина пистолета состоит из рамки и магазина, в нижней части рамки выполнена проушина с отверстием, в которое помещена ось с перехватывающим узлом. В рамке пистолета над проушиной выполнено отверстие под переключатель, на который одевается пружина. Центральный виток пружины опирается на поверхность рамки, а концы упираются в перехватывающий узел, опирающийся на переключатель. Сверху магазина установлен механизм затворной задержки. Также заявлен перехватывающий узел, состоящий из защелки магазина с отверстием на нижнем конце в виде штифта, установленного на оси, размещенной в отверстии. На этой же оси установлен перехватыватель магазина, имеющий две проушины с отверстиями, помещенные между отверстиями на защелке, которая выполнена в виде площадки с размещенной на ней проушиной с отверстием, на наружной стороне которой снизу выполнена ступенька со скошенным краем, в которую упирается проушина перехватывателя. В перехватывателе имеется П-образное окошко, в которое помещен зуб защелки магазина. Верхние концы защелки и перехватывателя выполнены в виде крюка. Также заявлен механизм затворной задержки, включающий подпружиненный останов затвора и магазин, между которыми расположена металлическая прокладка. Один конец прокладки опирается на выступ магазина, а другой на останов затвора. Обеспечивается ускорение смены магазина при исчерпании патронов. 3 н. и 6 з.п. ф-лы, 15 ил.

1. Механизм автоматического извлечения магазина пистолета, состоящий из рамки пистолета, внутри которой снизу устанавливается магазин пистолета, а в нижней части рамки выполнена проушина, перехватывающий узел, установленный на оси, и взаимодействующий с магазином механизм затворной задержки, отличающийся тем, что в боковой нижней стенке проушины выполнено сквозное отверстие, в которое помещена ось, на которой размещен перехватывающий узел, также в рамке пистолета над проушиной выполнено сквозное отверстие, в которое помещен переключатель, выполненный в виде цилиндрического стержня с головкой на одном конце прямоугольной формы со скругленными углами, при этом на переключатель одевается пружина с выпрямленными концами, центральный виток которой вытянут своей петлей и опирается на поверхность рамки пистолета, а выпрямленные концы упираются в перехватывающий узел, который опирается своей верхней частью на переключатель, кроме того, сверху магазина установлен механизм затворной задержки.

2. Механизм автоматического извлечения магазина пистолета по п. 1, отличающийся тем, что сквозное отверстие, в которое устанавливается ось, на которой размещен перехватывающий узел, имеет разные диаметры с разных сторон рамки.

3. Механизм автоматического извлечения магазина по пп. 1, 2, отличающийся тем, что один конец пружины жестко упирается в паз защелки магазина, а другой ее конец - в паз перехватывателя.

4. Перехватывающий узел, состоящий из защелки магазина, выполненной в виде штифта изогнутого профиля с отверстием на нижнем конце, и установленного на оси, размещенной в этом отверстии, отличающийся тем, что на этой же оси установлен перехватыватель магазина, изготовленный в виде штифта изогнутого профиля, нижний конец которого выполнен в виде двух проушин с отверстиями, размещенных параллельно друг другу, одна из проушин имеет заостренный профиль, эти проушины перехватывателя помещены между отверстиями на нижнем конце защелки, которая выполнена в виде площадки с размещенным на ней выступом в виде проушины с отверстием, на наружной стороне которой снизу выполнена ступенька со скошенным краем, в которую упирается проушина перехватывателя с заостренным профилем, также в средней части перехватывателя по его длине имеется П-образное окошко, в которое помещен зуб защелки магазина, при этом верхние концы защелки и перехватывателя выполнены в виде крюка.

5. Перехватывающий узел по п. 4, отличающийся тем, что зуб защелки выполнен в виде горизонтальной планки.

6. Перехватывающий узел по пп. 4, 5, отличающийся тем, что на одной из фасадных сторон защелки по длине выполнен паз.

7. Перехватывающий узел по пп. 5, 6, отличающийся тем, что на одной из фасадных сторон перехватывателя по длине выполнен паз.

8. Перехватывающий узел по пп. 4-7, отличающийся тем, что верхние концы защелки и перехватывателя, выполненные в виде крюков, загнуты в противоположные стороны друг другу.

9. Механизм затворной задержки пистолета, состоящий из подпружиненного останова затвора, выполненного в виде детали Г-образной формы с продольной и поперечной частями, отличающийся тем, что продольная часть останова затвора выполнена в виде цилиндрического стержня с обнижением и выступом на конце, и помещена в отверстие, выполненное в кольцевом выступе рычага, расположенного напротив останова, также между остановом затвора и магазином расположена металлическая прокладка сложного профиля со сквозным отверстием посередине, таким образом, что один конец прокладки опирается на выступ магазина, размещенного на одной из фасадных сторон корпуса, а другой на цилиндрический стержень останова затвора, закрепленного с внутренней стороны поперечной части останова затвора.
