ПОТОЛОЧНЫЕ ИЗЛУЧАЮЩИЕ ЭЛЕМЕНТЫ Российский патент 2025 года по МПК F24D3/10 F24D3/16

Изобретение относится к потолочным излучающим элементам со средствами для соединения профилей друг с другом, а также к трубопроводной сети согласно признакам п. 1 формулы изобретения.

Потолочные излучающие элементы служат для отопления или охлаждения помещений, и для этого через них протекает теплоноситель или хладоноситель. Такие элементы или профили известны и чаще всего изготавливаются способом экструзионного прессования. Они имеют проточную трубу для теплоносителя или хладоносителя и выходящие от нее излучающие поверхности. Излучающие профили, как правило, снабжены пластинами/шинами крепления для держателей, и причем профили потолочных излучающих элементов закреплены на держателе, по меньшей мере, через крепежную шину.

Например, из GB 2262548 А известен потолочный радиатор вышеназванного вида, у которого проточная труба с протекающим теплоносителем или хладоносителем прикрыта излучающей поверхностью.

Из DE 19617718 А1 известен потолочный радиатор описанного вида, который включает в себя проточную трубу с несколькими излучающими поверхностями с крепежными шинами.

Согласно WO 9113294 проточная труба также встроена в конструктивные элементы, которые имеют самые разные конфигурации для излучения. Как профили должны соединяться с состоящим из нескольких профилей потолочным радиатором при названном уровне техники не описано.

В DE 102004002726 В3 раскрыт обогревающий или охлаждающий потолок, который состоит из подвешенных на здании модулей. На трубах предусмотрены различные соединители шлангов для шлангов для создания соединения между модулями.

В US 4,759,402 А описаны отдельные удлиненные модули теплоизлучающих пластин, которые соединены друг с другом вдоль их боковых кромок, чтобы образовать пластину с множеством простирающихся поперечно находящихся на расстоянии друг от друга элементов жесткости, которые соединены с множеством мест соединения через заднюю сторону пластины, чтобы сделать пластину жесткой и что ее закрепить.

В ЕР 2781842 А2 раскрыта облицовка стен и потолков с системой охлаждения и/или системой отопления, причем облицовка стен или потолков выполнены с возможностью закрепления посредством крепежного профиля на стенах или потолке здания, причем крепежный профиль на обращенной к подлежащему охлаждению или отоплению помещению стороне имеет крепежное средство для трубы или трубчатого регистра системы охлаждения или отопления, входное отверстие которого обращено к помещению. Крепежный профиль на двух противолежащих друг другу боковых поверхностях, которые простираются параллельно первому приемному средству, имеют вогнутое выполнение в виде желобков, так что между двумя соседними крепежными профилями образуется второе приемное средство для трубчатого регистра системы охлаждения и/или отопления, приемное отверстие которого обращено к помещению. Помимо этого, трубчатый регистр может иметь по меньшей мере один прямой участок, который жестко соединен с приемным средством в крепежном профиле с образованием цельной детали, прежде всего, прямой участок и трубчатого регистра и крепежный профиль образуют общий профиль, который является изготавливаемым в едином процессе изготовления, например в способе экструзионного прессования, причем прямой участок, предпочтительно, выполнен в виде трубы.

В настоящее время обычно состоящие из алюминиевого сплава профили потолочных излучателей соединяются с помощью ввинчивающихся связывающих и соединительных элементов. Речь идет об имеющихся в продаже пресс-фитингах из таких материалов, как оцинкованная сталь и нержавеющая сталь.

Техника соединений хорошо зарекомендовала себя специализированном ремесленном производстве, однако имеет потенциал для улучшений в тематических областях:

- коррозионная стойкость,

- внешний вид, и

- время монтажа (прежде всего, при крупных объектах).

Для этого на заводе в профиле должна быть выполнена резьба. Защитный поверхностный слой в области места подсоединения при этом удаляется, так что незащищенный материал и материал соединительных компонентов приходят в контакт в одном месте, что может приводить к коррозии.

При использовании оцинкованных пресс-фитингов VDI2035 разрешает очень узкое поле допусков качества воды. Выполнение из нержавеющей стали, которое делает возможным расширенное поле допусков, имеет заметно более высокую продажную цену.

Кроме того, для монтажа требуется подходящий обжимной инструмент с собственной геометрией обжима изготовителя.

Помимо этого, расстояние между двумя соединенными профилями имеет внешний вид с промышленными особенностями, которые в объектах с высокими требования к дизайну являются нежелательными. Также по этой причине являются предпочтительными длины модулей до 12 метров.

Кроме того, является недостатком, что соединение с помощью пресс-фитингов не может быть разъединено или профиль демонтирован без разрушения.

Поэтому задача изобретения заключается в том, чтобы улучшить известные из уровня техники технологии соединения профилей потолочных излучателей. Согласно изобретению эта задача решена посредством признаков п. 1 формулы изобретения.

Сообразно этому изобретение включает в себя потолочный излучающий элемент, прежде всего потолочный излучающий профиль для отопления или охлаждения помещений, имеющий средства для соединения друг с другом потолочных излучающих элементов, причем потолочные излучающие элементы включают в себя по меньшей мере одну проточную трубу для теплоносителя или хладоносителя.

При этом согласно изобретению предусмотрено, что предусмотрен по меньшей мере один центральный элемент, который делает возможным герметичное при эксплуатации соединение проточных труб двух подлежащих соединению потолочных излучающих элементов, а также предусмотрены по меньшей мере один соединительный узел и по меньшей мере одна монтажная шина для позиционирования по меньшей мере одного соединительного узла, которые при соединении фиксируют и закрепляют потолочные излучающие элементы.

Согласно другому признаку изобретения предусмотрено, что центральный элемент имеет расположенные в середине кольцевые и/или буртовые или упорные центрирующие элементы и на обеих сторонах по меньшей мере по одному уплотнению на заданном расстоянии. За счет этого обеспечивается достаточная герметичность. Согласно другому признаку предусмотрено, что по меньшей мере одна монтажная шина и по меньшей мере один соединительный узел имеют находящиеся в рабочем взаимодействии механизмы. За счет этого обеспечивается предотвращение смещения и проворачивания потолочных излучающих элементов. Предпочтительно, помимо этого предусмотрено, что по меньшей мере одна монтажная шина является используемой в качестве соединительного элемента для потолочного крепления и/или для монтажа дополнительных навесных деталей. Согласно другому признаку обеспечивается возможность того, что два потолочных излучающих элемента выполнены с возможностью соединения друг с другом через угловой переходной узел, причем угловой переходной узел на обеих сторонах имеет по меньшей мере по одному уплотнению, которые расположены на заданном расстоянии. За счет этого обеспечивается достаточная герметичность. На обеих сторонах углового переходного узла предусмотрены скобы для крепления трубы, на которых закреплены соединительные узлы, которые выполнены для направления в монтажных шинах подлежащих соединению под углом потолочных излучающих профилей.

Предпочтительно, помимо этого предусмотрено, что потолочные излучающие элементы включают в себя по меньшей мере одну проточную трубу теплоносителя или хладоносителя, и радиально вокруг проточной трубы расположены несколько излучающих поверхностей, причем расположение излучающих поверхностей вокруг проточной трубы возможно в любых мыслимых вариантах, причем по меньшей мере две излучающие поверхности расположены вокруг проточной трубы симметрично или асимметрично.

При этом возможно, что монтажные шины для позиционирования по меньшей мере одного соединительного узлы расположены прямо радиально смещенными по окружности проточной трубы. Альтернативно, этому особо предпочтительно возможно, что монтажные шины для позиционирования по меньшей мере одного соединительного узла расположены на свободных концах излучающих поверхностей.

Предпочтительно, потолочные излучающие элементы выполнены с возможностью гидродинамического соединения как последовательно друг за другом, так и под углом или параллельно (каскад) через коллектор (10).

С помощью потолочного излучающего элемента с соединительной системой согласно изобретению могут быть преодолены вышеописанные недостатки. Признаки потолочного излучающего элемента с соединительной системой делают возможным соединение элементов с заданным промежуточным пространством или без промежуточного пространства.

Потолочный излучающий элемент с соединительной системой в зависимости от способа установки включают в себя следующие компоненты:

1. Модули потолочного излучающего элемента

2. Центральный элемент с уплотнениями

- герметизирующее действие

- гидравлическое переходное устройство

- поддержание расстояния

Поддержание расстояния может происходить или через соединительные узлы или центральный элемент. Причем у центрального элемента или соединительного узла могут быть добавлены различные дополнительные элементы, такие как пружинное стопорное кольцо, кольцо круглого сечения, во встроенном в конструкцию виде и т.п.

3. Соединительный узел для потолочного излучающего элемента

- механическое переходное устройство

- восприятие сил

- поддержание расстояния

- соединение переходного устройства с потолком

- функция контроля

Функция контроля осуществляется через элементы контроля и/или узлы контроля, которые интегрированы непосредственно на или в соединительных узлах. Эти элементы или узлы во время процесса монтажа должны быть отчетливо видными для выполняющего работу человека. За счет этого обеспечивается, что крепежные компоненты затянуты и соединения являются надежными. Между монтажной шиной и соединительным узлом создается силовое замыкание. В головной области установочного винта нанесена цветная метка, которая при завинчивании установочного винта в соединительный узел исчезает. Таким образом происходит технический и/или оптический контроль геометрического или силового замыкания.

4. Адаптер для прямого и/или обратного потока со штуцером и/или внешней резьбой для присоединения к трубопроводной сети.

5. Специальные компоненты и принадлежности для кожуха, например для технических соединительных компонентов.

Отдельные компоненты подробно описываются ниже.

1. Потолочный излучающий элемент имеет оптимизированную по производительности и защищенную геометрию профиля. В профиле выполнена фаска и/или соединительный скос с заданным углом, чтобы обеспечивать легкий и не наносящий повреждений монтаж центрального элемента. Область соединения должна быть без заусенцев и свободной от инородных тел и/или повреждений. Для фаски требуются подходящие инструменты и устройства. Резьба в области соединения как у имеющихся до сих пор решений больше не требуется.

На верхней и нижней стороне подводящих воду труб находятся монтажные шины, которые конструктивно встроены в потолочный излучающий элемент и могут быть использованы для закрепления потолочных излучающих элементов на потолке и монтаже с нижней стороны конструктивных частей (ламп и т.п.). Дополнительно шины служат тому, чтобы с помощью соединительных модулей соединять друг с другом два потолочных излучающих элемента.

2. Центральный элемент создает герметичное при эксплуатации соединение между двумя потолочными излучающими элементами. Закрепленный в середине кольцевой и/или буртовый и/или упорный центрирующий элемент делает возможным быстрый концентрический монтаж. На обеих сторонах установлено на заданном расстоянии по меньшей мере по одному уплотнению, которые гарантируют достаточную герметичность.

Функционирование разделено на механическое соединение и герметизацию. Разделение делает возможным использование простых и экономичных деталей.

Монтаж:

Монтаж происходит без использования инструментов и не требует дополнительного герметизирующего материала (пеньки, уплотнительной ленты, жидкого герметика и т.д.). Достаточно усилия от руки. Легкость монтажа делает возможным монтаж также в труднодоступных местах и в тяжелых условиях монтажа. Возможен демонтаж без разрушения.

Гидравлика:

Центральный элемент имеет оптимизированную геометрию потока, которая оказывает меньшее влияние на гидравлику установки по сравнению с имеющимися на рынке системами (очень низкие потери давления и завихрения).

Коррозия:

Центральный элемент состоит из долговечного коррозионно-стойкого материала (нержавеющая сталь, полиамид, алюминий и т.д.).

За счет оптимизированной геометрии потока/конструкции избегаются области застоя воды и за счет этого образование коррозии.

3. Соединительный узел может выполнять несколько функция, таких как:

A) удерживание потолочных излучающих элементов от смещения друг от друга,

Б) стабильное направление и ориентацию при соединении потолочных излучающих элементов,

B) предохранение от проворачивания потолочных излучающих элементов,

Г) (возможно) в качестве соединительного элемента для потолочного закрепления или дополнительных навесных деталей.

Этот монтажный компонент располагается в монтажной шине потолочного излучающего элемента. Он предохраняется в монтажной шине от смещения через геометрическое или силовое замыкание (с помощью, например, установочного винта). Альтернативно, закрепление может быть реализовано через защелкивающие или штекерные механизмы.

Вид крепления делает возможным легкий и неразрушающий демонтаж соединения между модулями.

После монтажа через встроенные контрольные элементы (например, сургуч на остановочном винте, клейкую ленту и т.д.) должно контролироваться, происходит ли надежное геометрическое или силовое замыкание.

4. Адаптер для прямого и/или обратного потока образует переходное устройство линий потолочного излучающего элемента к компонентам установки, таким как трубопроводы, запорные краны, регулирующие объемный поток клапаны и т.п.

Переходное устройство может быть выполнено, например, с соединительной резьбой (внутренней и/или наружной), прессовой геометрией или патрубком.

С одной стороны выполнен как центральный элемент.

Помимо этого, адаптер может быть оснащен элементами, которые делают возможным равностороннее присоединение профиля (например, вставной трубой или копьевым клапаном).

Закрепление на потолочном излучающем элементе происходит через вышеописанный соединительный узел.

За счет оптимизированной геометрии потока/конструкции избегаются области застоя воды и за счет этого образование коррозии.

5. Для особых ситуаций при монтаже требуются специальные компоненты или особые закрывающие детали.

А) угловое соединение: два потолочных излучающих элемента соединяются с помощью угловой переходной детали (разные углы) и гарантируются от смещения.

Б) Соединение нескольких элементов/коллекторов с помощью каскадирующих компонентов. За счет каскадирования может быть достигнута более высокая производительность, чем с единственным потолочным излучающим элементом. За счет монтажа нескольких потолочных излучающих элементов близко рядом друг с другом достигают увеличения в несколько раз производительности. Время монтажа снижается за счет того, что подвешиваются не много отдельных профилей, а немного собранных блоков (каскад).

Преимущества системы:

- облегченный монтаж на большой высоте (до сих пор с помощью специальных обжимных инструментов),

- отпадает визуальное выравнивание / автоматически,

- не требуется специальный инструмент,

- облегченное обращение на строительных площадках за счет больших модульных элементов (максимально до 12 м),

- свободный от разрушения демонтаж (до сих пор пресс-фитинги при демонтаже разрушается)

- расстояние между потолочными излучающими элементами без зазора (0 см) или с заданными зазорами (до сих пор расстояние в зависимости от пресс-фитингов по меньшей мере 7 см),

- не требуются дополнительные герметизирующие материалы.

Ниже изобретение будет более подробно описано со ссылкой на примеры осуществления.

На чертежах показано:

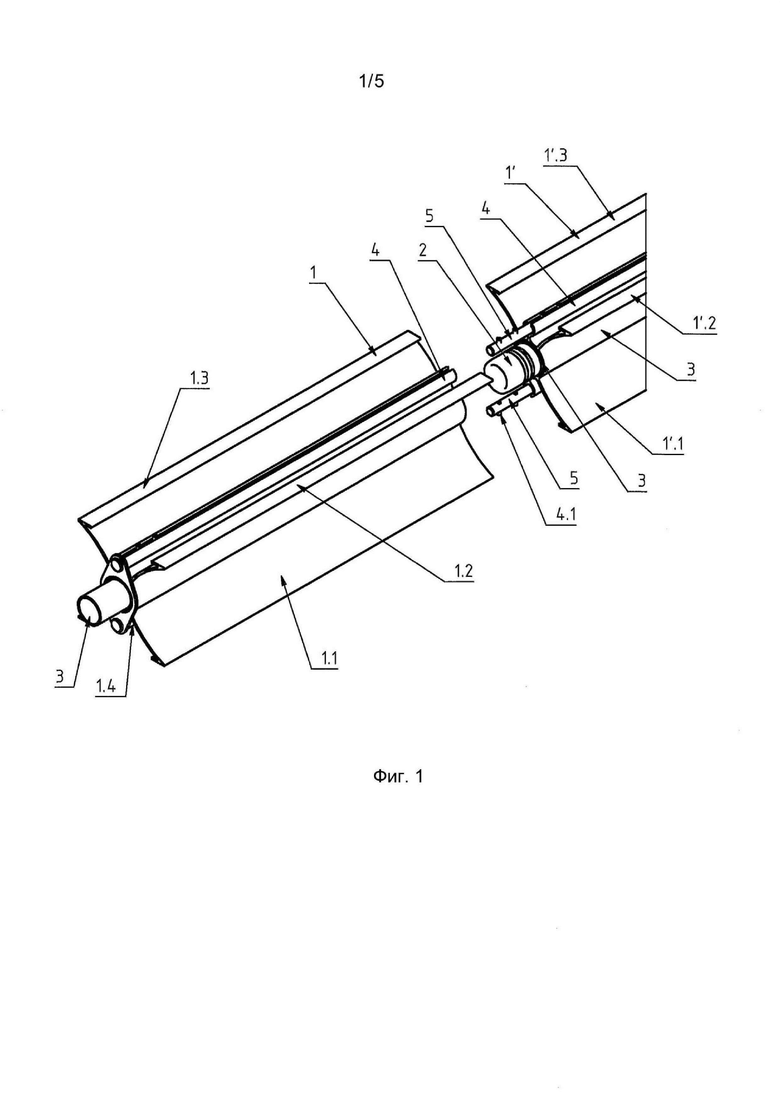

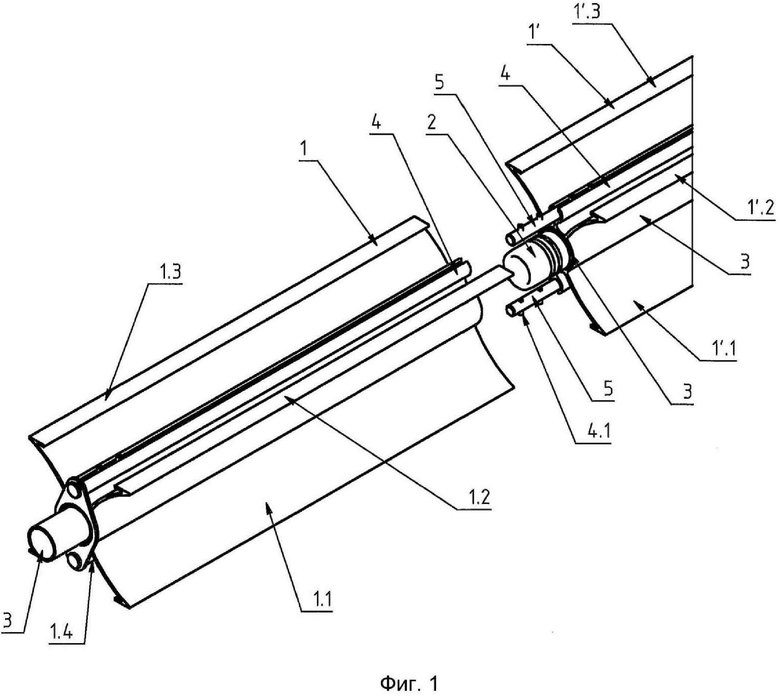

Фиг. 1 - вид в перспективе двух подлежащих соединению потолочных излучающих элементов,

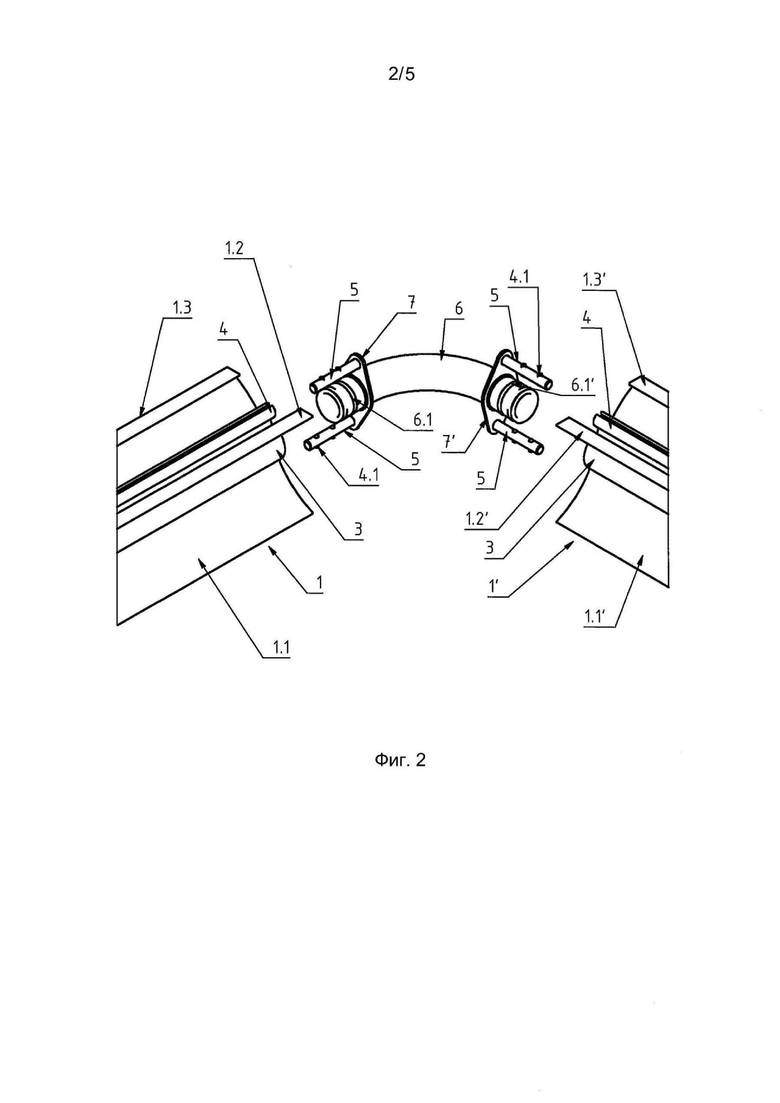

Фиг. 2 - вид в перспективе двух подлежащих соединению потолочных излучающих элементов с угловой переходной деталью,

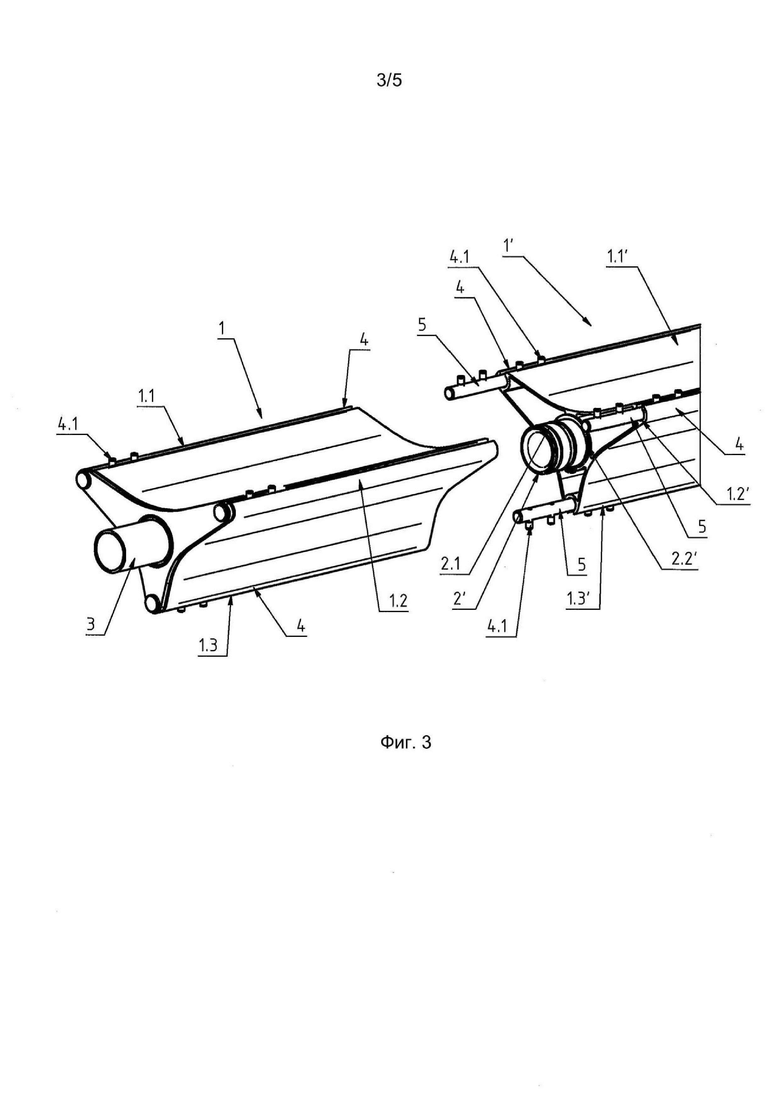

Фиг. 3 - вид в перспективе двух подлежащих соединению потолочных излучающих элементов в другом виде осуществления,

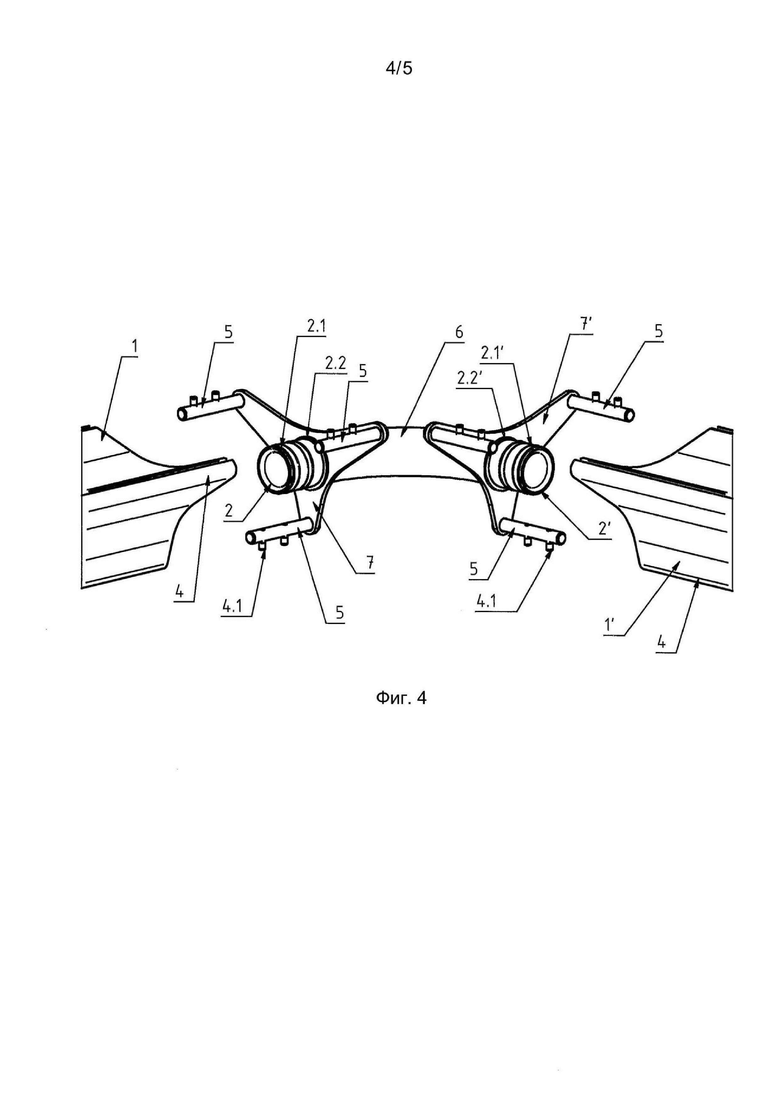

Фиг. 4 - вид в перспективе двух подлежащих соединению потолочных излучающих элементов согласно фиг.3 с угловой переходной деталью,

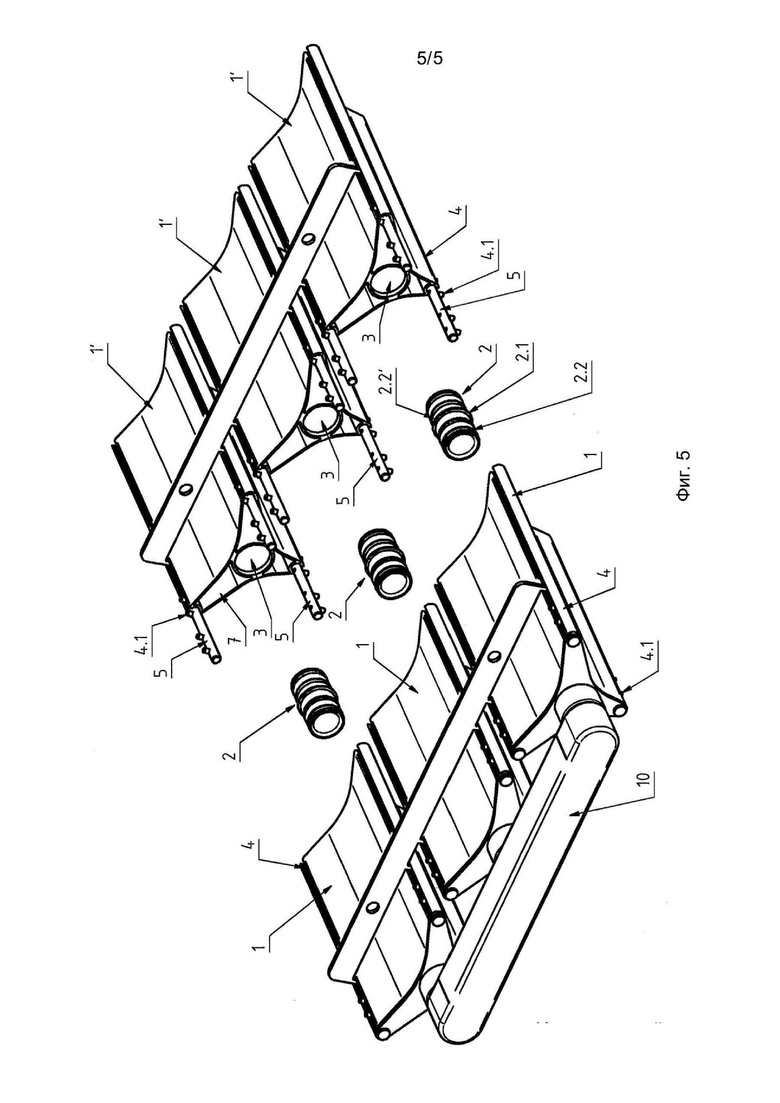

Фиг. 5 - приведенное в качестве примера изображения каскадного соединения потолочных излучающих элементов с коллектором.

На фиг.1 показаны два подлежащих соединению потолочных излучающих элемента (1, 1'). Излучающие поверхности (1.n, 1n+1) расположены соответственно х-образно вокруг проточных труб (3), причем здесь предусмотрены 4 излучающие поверхности. В этом варианте предусмотрены две противолежащие вертикально монтажные шины (4) для позиционирования соединительных узлов (5), которые при соединении арретируют и закрепляют потолочные излучающие элементы (1, 1'). Центральный элемент (2) имеет с двух сторон расположенные в середине кольцевые и/или буртовые или упорные центрирующие элементы (2.1). Помимо этого, закреплены уплотнители (2.2, 2.2'), которые обеспечивают достаточную герметичность. Монтажные шины (4) и соединительные узлы (5) имеют находящиеся в рабочем взаимодействии механизмы (4.1), которые обеспечивают предотвращение смещения и проворачивания потолочных излучающих элементов (1, 1'). Альтернативно, также возможно, что монтажные шины (4) предусмотрены в качестве соединительных элементов для потолочного крепления и/или для монтажа дополнительных навесных деталей (ламп). Монтажные шины (4) для позиционирования соединительных узлов (5) здесь смещены прямо радиально по окружности проточной трубы (3).

На фиг.2 показано, как два потолочных излучающих элемента (1, 1') соединены друг с другом через угловой переходной узел (6), причем угловой переходной узел (6) на обеих сторонах имеет по меньшей пере по одному уплотнению (6.1, 6.1'), которые обеспечивают достаточную герметичность, и на обеих сторонах углового переходного узла (6) предусмотрены скобы (7, 7') для крепления трубы, на которых расположены соединительные узлы (5), которые выполнены для направления в монтажных шинах (4) подлежащих соединению под углом потолочных излучающих профилей (1, 1').

Расположение излучающих поверхностей (1.n, 1.n+1) вокруг проточной трубы возможно в любых мыслимых вариантах, причем по меньшей мере две излучающие поверхности расположены вокруг проточной трубы (3) симметрично или асимметрично. Другие варианты расположения и выполнения излучающих поверхностей показаны на фиг.3-5. Наряду с х-образным расположением, возможны у-образные, звездообразные расположения излучающих поверхностей вокруг проточной трубы, также как и расположение плоских излучающих поверхностей (потолочный парус). При этом проточная труба 3 может иметь иные, чем выполненные круглыми формы поперечного сечения.

У показанного на фиг.3 и 4 варианта монтажные шины (4) для позиционирования соединительных узлов (5) расположены на свободных концах излучающих поверхностей (1.n, 1n+1).

Потолочные излучающие профили или элементы (1,1) выполнены с возможностью гидродинамического соединения в ряд друг за другом и/или под углом или параллельно через коллектор. Каскадное соединение нескольких потолочных излучающих элементов показано на фиг.5. Соединение профилей происходит через коллектор 10.

Изобретение относится к потолочным излучающим элементам со средствами для соединения профилей друг с другом, а также к трубопроводной сети. Потолочные излучающие элементы для отопления или охлаждения помещения, имеющие средства для соединения друг с другом потолочных излучающих элементов, причем потолочные излучающие элементы включают в себя по меньшей мере одну проточную трубу для теплоносителя или хладоносителя, и радиально вокруг проточной трубы расположены излучающие поверхности, причем для соединения двух потолочных излучающих элементов (1,1') предусмотрен по меньшей мере один центральный элемент (2), который обеспечивает герметичное при эксплуатации соединение проточных труб (3) двух подлежащих соединению потолочных излучающих элементов (1,1'), и предусмотрены по меньшей мере один соединительный узел (5) и по меньшей мере одна монтажная шина (4) для позиционирования по меньшей мере одного соединительного узла (5), которые при соединении арретируют и закрепляют два потолочных излучающих элемента (1,1'). 8 з.п. ф-лы, 5 ил.

1. Потолочные излучающие элементы для отопления или охлаждения помещения, имеющие средства для соединения друг с другом потолочных излучающих элементов (1,1'), причем потолочные излучающие элементы (1,1') включают в себя по меньшей мере одну проточную трубу (3) для теплоносителя или хладоносителя и по меньшей мере одну излучающую поверхность (1.n, 1.n+1), отличающиеся тем, что в качестве средства для соединения двух потолочных излучающих элементов (1,1')

- предусмотрен по меньшей мере один центральный элемент (2), который создает герметичное при эксплуатации соединение проточных труб (3) двух подлежащих соединению потолочных излучающих элементов (1,1'),

- предусмотрены по меньшей мере один соединительный узел (5) и по меньшей мере одна монтажная шина (4) для позиционирования по меньшей мере одного соединительного узла (5), которые при соединении арретируют и закрепляют два потолочных излучающих элемента (1,1').

2. Потолочные излучающие элементы по п. 1, отличающиеся тем, что центральный элемент (2) имеет закрепленный в середине кольцевой, и/или буртовый, и/или упорный центрирующие элементы (2.1) и с двух сторон по меньшей мере по одному уплотнению (2.2, 2.2'), которые обеспечивают достаточную герметичность.

3. Потолочные излучающие элементы по пп. 1 и 2, отличающиеся тем, что по меньшей мере одна монтажная шина (4) и по меньшей мере один соединительный узел (5) имеют находящиеся в рабочем взаимодействии механизмы (4.1), которые обеспечивают предотвращение смещения и проворачивания потолочных излучающих элементов (1,1').

4. Потолочные излучающие элементы по одному из пп. 1-3, отличающиеся тем, что предусмотрена по меньшей мере одна монтажная шина (4) в качестве соединительного элемента для потолочного крепления и/или для монтажа дополнительных навесных деталей, например ламп.

5. Потолочные излучающие элементы по одному из пп. 1-4, отличающиеся тем, что два потолочных соединительных элемента (1, 1') соединены друг с другом через угловой переходной узел (6), причем угловой переходной узел (6) на обеих сторонах имеет по меньшей пере по одному уплотнению (6.1, 6.1'), которые обеспечивают достаточную герметичность, и на обеих сторонах углового переходного узла (6) предусмотрены скобы (7, 7') для крепления трубы, на которых расположен по меньшей мере один соединительный узел (5), который выполнен для направления в по меньшей мере одной монтажной шине (4) подлежащих соединению под углом потолочных излучающих элементов (1, 1').

6. Потолочные излучающие элементы по одному из пп. 1-5, отличающиеся тем, что радиально вокруг проточной трубы (3) расположены несколько излучающих поверхностей (1.n, 1.n+1), причем расположение излучающих поверхностей (1.n, 1.n+1) вокруг проточной трубы (3) возможно в любых мыслимых вариантах, причем по меньшей мере две излучающие поверхности расположены вокруг проточной трубы (3) симметрично или асимметрично.

7. Потолочные излучающие элементы по одному из пп. 1-6, отличающиеся тем, что более чем одна монтажная шина (4) для позиционирования более чем одного соединительного узла (5) расположены прямо радиально смещенными по окружности проточной трубы (3).

8. Потолочные излучающие элементы по одному из пп. 1-6, отличающиеся тем, что по меньшей мере одна монтажная шина (4) для позиционирования по меньшей мере одного соединительного узла (5) расположена на свободных концах излучающих поверхностей (1.n, 1.n+1).

9. Потолочные излучающие элементы по одному из пп. 1-8, отличающиеся тем, что потолочные излучающие профили (1, 1') выполнены с возможностью гидродинамического соединения в ряд друг за другом, и/или под углом, или параллельно через коллектор (10).
