Способ производства свайного фундамента на слабых плывучих грунтах Российский патент 2025 года по МПК E02D27/12

Изобретение относится к области строительства фундаментов.

Способ заключается в производстве фундаментов под тяжелое неделимое оборудование и изделия с нагрузками на куст железобетонных трубчатых свай от 300 до 650 тонн с ростверком (аналог изобретение SU 1395767) на слабых грунтах с несущей способностью от 0,3 кГс/кв.см за счет адгезии боковых поверхностей свай с грунтом и их обжатия давлением стенок с внутренней и внешней поверхности свай разжиженным грунтом.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Способ производства свайных фундаментов заключается в том, что фундамент содержит свайный куст, состоящий из трех труб, длиной от 1 до 9 метров диаметром 1 метр, толщиной стенок от 50 до 120 мм, соединенный свайным ростверком толщиной 300 мм с устройством защиты от химически агрессивной среды морской воды, которая состоит из слоя антикоррозионной мастики по ГОСТ 9.402-2004 и одного слоя стеклоткани по ГОСТ 19170-2001, покрытой вторым слоем герметической мастики. Защита от коррозии строительных конструкций необходима, так как некоторые объекты тяжелого машиностроения, такие как корабли, домны и т.п. находятся на берегах акватории мирового океана с химически агрессивными морскими водами. Технический результат заключается в повышении несущей способности свайного фундамента в слабых плывучих грунтах.

Сущность изобретения заключается в том, что все конструкции, размещенные на висячих фундаментах, отличаются прочностью, надежностью и долговечностью.

Сущность изобретения поясняется эскизом.

ОСУЩЕСТВЛЕНИЕ ИЗОБРЕТЕНИЯ

Главное в изобретении - создание неподвижного сцепления слабого грунта со строительными конструкциями фундамента, за счет хорошей адгезии сцепления. При этом переместить конструкцию фундамента вместе с комом слабого грунта почти невозможно, т.к. висячие сваи очень сильно внедряются в слабый грунт во время их вибрации при погружении, поэтому единый свайный куст сдвинуть практически невозможно. Малая несущая способность слабого грунта превращает его в монолит, единое целое при восприятии очень больших нагрузок.

Способ производства фундаментов включает: три трубные железобетонные сваи (1, 2 и 3) длиной от 1 до 9 м, толщиной 1 м, толщиной стенок от 50 до 120 мм, защищенных антикоррозионным покрытием с армированием стеклотканью; свайный железобетонный ростверк 4; внутренние и внешние поверхности свай 5 и 6.

Осуществление способа заключается в следующем: готовится свайный куст из трех железобетонных труб 1, 2 и 3, длиной от 1 до 9 м с внутренним диаметром 1 м и толщиной стенок труб 5 и 6 от 50 до 120 мм. Эти трубы поочередно вибрационным способом устанавливают в проектное положение с предварительным устройством химической защиты строительных конструкций. Химическая защита состоит из слоя антикоррозионной мастики, нагретой промышленным феном до температуры 40-60 градусов Цельсия, и нанесенной на поверхность труб. На прогретую поверхность труб наклеивается один слой стеклоткани, который выполняет функцию защиты от повреждения нанесенный ранее слой мастики. Поверх ткани наносится еще один слой герметика - антикоррозионной мастики с прогреванием промышленным феном до расплава мастики. После затвердения мастики строительная конструкция готова к установке в проектное положение. Затем выполняется железобетонный свайный ростверк 4 толщиной 30 см.

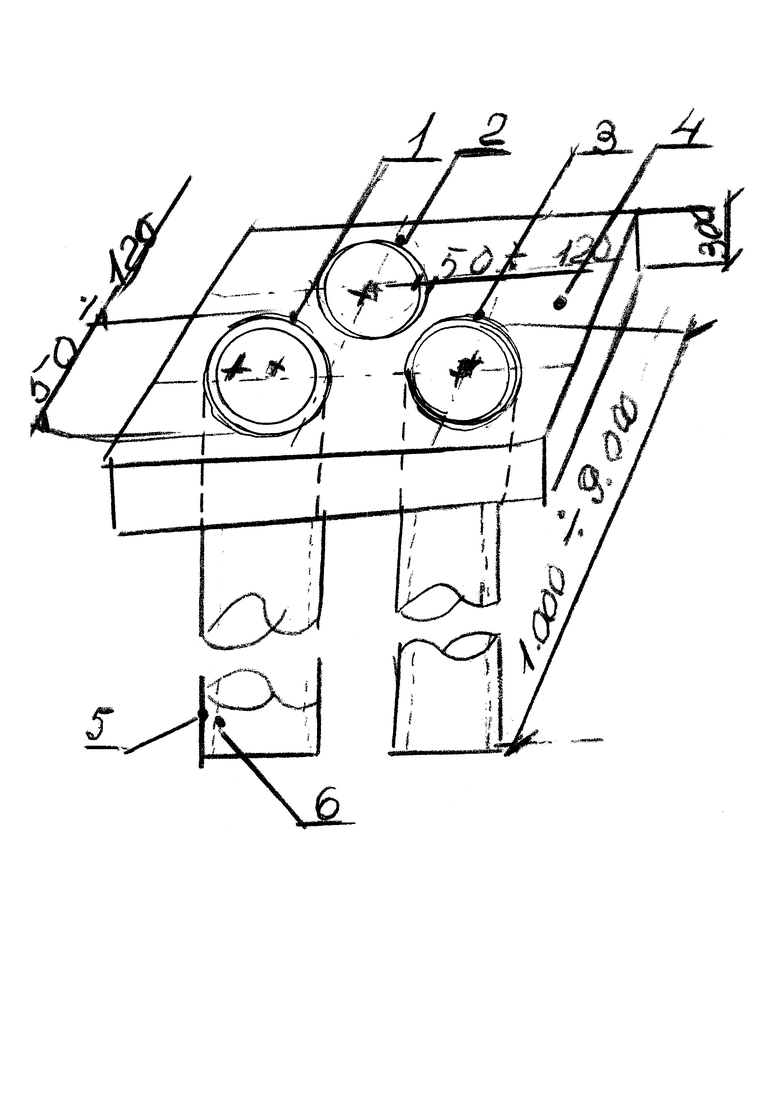

Пояснение к эскизу

1. Трубная железобетонная свая № 1.

2. Трубная железобетонная свая № 2.

3. Трубная железобетонная свая № 3.

4. Железобетонный свайный ростверк.

5. Внешняя цилиндрическая поверхность железобетонной сваи.

6. Внутренняя цилиндрическая поверхность железобетонной сваи.

Изобретение относится к области строительства фундаментов. Способ производства свайного фундамента на слабых плывучих грунтах с несущей способностью от 0,3 кгс/кв.см характеризуется тем, что свайный фундамент выполняют состоящим из трех пустотелых железобетонных труб длиной от 1 до 9 м и диаметром 1 м с толщиной стенок от 50 до 120 мм. Железобетонные трубы поочередно вибрационным способом устанавливают в проектное положение путем их погружения в грунт. На поверхность железобетонных труб предварительно наносят химическую защиту, состоящую из слоя антикоррозионной мастики, на которую наклеен один слой стеклоткани, который выполняет функцию защиты от повреждения нанесенного ранее слоя мастики. После погружения пустотелых железобетонных труб их соединяют путем выполнения железобетонного ростверка толщиной 30 см. Технический результат состоит в повышении несущей способности свайного фундамента в слабых грунтах. 1 ил.

Способ производства свайного фундамента на слабых плывучих грунтах с несущей способностью от 0,3 кгс/кв.см, характеризующийся тем, что свайный фундамент выполняют состоящим из трех пустотелых железобетонных труб длиной от 1 до 9 м и диаметром 1 м с толщиной стенок от 50 до 120 мм, при этом железобетонные трубы поочередно вибрационным способом устанавливают в проектное положение путем их погружения в грунт, причем на поверхность железобетонных труб предварительно наносят химическую защиту, состоящую из слоя антикоррозионной мастики, на которую наклеен один слой стеклоткани, который выполняет функцию защиты от повреждения нанесенного ранее слоя мастики, а после погружения пустотелых железобетонных труб их соединяют путем выполнения железобетонного ростверка толщиной 30 см.
