МНОГОФУНКЦИОНАЛЬНОЕ ОФТАЛЬМОЛОГИЧЕСКОЕ ИЗМЕРИТЕЛЬНОЕ УСТРОЙСТВО Российский патент 2025 года по МПК A61B3/00

Область техники, к которой относится изобретение

Изобретение относится к области офтальмологических устройств для проведения измерений на глазах пациентов.

Уровень техники

Известны офтальмологические устройства, при использовании которых пациенты должны смотреть на конкретную точку, когда врач наблюдает их глаза.

Техническая проблема

До настоящего времени эти офтальмологические устройства не обладают широкой многофункциональностью.

Раскрытие сущности изобретения

Данное изобретение относится к многофункциональному офтальмологическому измерительному устройству, которое объединяет в себе несколько типов измерительных устройств и может использоваться в нескольких конфигурациях.

Более конкретно, в настоящей заявке предложено офтальмологическое измерительное устройство, которое содержит корпус для глазных измерений, включающий в себя переднюю сторону, оснащенную рамкой, окружающей светопроницаемую пластину, имеющую размеры и кривизну, предусмотренные для перекрывания глазного поля пациента, устройство освещения светопроницаемой пластины сзади светопроницаемой пластины, по меньшей мере одну камеру, оснащенную объективом, расположенным в соответствии с отверстием в светопроницаемой пластине, один или несколько точечных источников света в проемах на светопроницаемой пластине для освещения глаз пациента и средства крепления одного или нескольких дополнительных офтальмологических измерительных устройств, устанавливаемых на светопроницаемой пластине.

Таким образом, изобретением предложено компактное устройство, оснащенное несколькими средствами измерения для осуществления нескольких разных исследований.

Предпочтительно устройство освещения светопроницаемой пластины сзади светопроницаемой пластины содержит интегрированную коробку, рассеивающую свет источника белого света и/или излучение в ближней инфракрасной области.

Таким образом освещение является однородным на уровне светопроницаемой пластины.

Согласно предпочтительному варианту осуществления, точечные источники света содержат синие светодиоды.

Такие светодиоды предусмотрены для флуоресцентных исследований.

Согласно частному варианту осуществления, заявленное офтальмологическое измерительное устройство оснащено дополнительным устройством исследования, представляющим собой светопроницаемую пластину с мирой, имеющей по меньшей мере одно отверстие, совмещенное с указанным объективом камеры, при этом указанная рамка содержит средства крепления, ответные средствам крепления указанного офтальмологического измерительного устройства.

Согласно первому варианту осуществления, корпус содержит средства крепления на шлеме, располагаемом на голове пациента. Средства крепления могут быть, в частности, расположены под второй верхней крышкой устройства и предназначены для взаимодействия с ответными средствами крепления шлема.

Согласно альтернативному или дополнительному второму варианту осуществления, корпус содержит средства крепления на настольном офтальмологическом штативе, на который опирается пациент.

Средства крепления устройства на указанном настольном офтальмологическом штативе могут содержать верхнюю крышку, имеющую гнезда для захождения концов стоек штатива.

Согласно предпочтительному варианту осуществления, корпус содержит по меньшей мере одну электронную карту с микропроцессором, включающую в себя средства управления средствами освещения и камерами, средства считывания видео- или фотографических данных, поступающих от камер, и средства вычисления, включающие в себя одну или несколько компьютерных программ измерения, в том числе компьютерную обработку считанных видео- или фотографических данных, сенсорный экран, встроенный в устройство, для управления устройством в соответствии с компьютерной(ыми) программой(ами) измерения и для отображения результатов офтальмологических измерений после компьютерной обработки, произведенной электронной картой.

Таким образом, заявленное устройство представляет собой автономный и многофункциональный аппарат исследования.

Согласно первому варианту осуществления, изобретением предложен также офтальмологический измерительный комплекс, содержащий шлем офтальмологических измерений, располагаемый на голове пациента, и закрепленное на шлеме офтальмологическое измерительное устройство.

Согласно второму варианту осуществления, изобретением предложен также офтальмологический измерительный комплекс, содержащий настольный офтальмологический штатив и закрепленное на указанном штативе офтальмологическое измерительное устройство.

Таким образом, заявленное измерительное устройство можно использовать в двух конфигурациях путем смены соединительной площадки.

Краткое описание чертежей

Другие отличительные признаки, детали и преимущества изобретения будут более очевидны из нижеследующего подробного описания и из анализа прилагаемых чертежей, на которых:

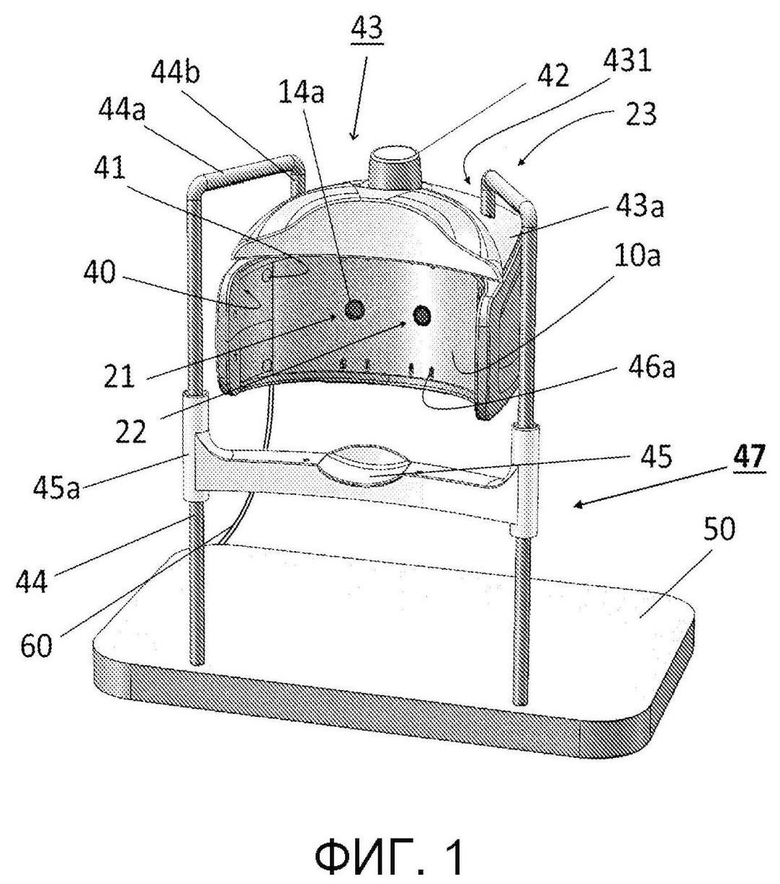

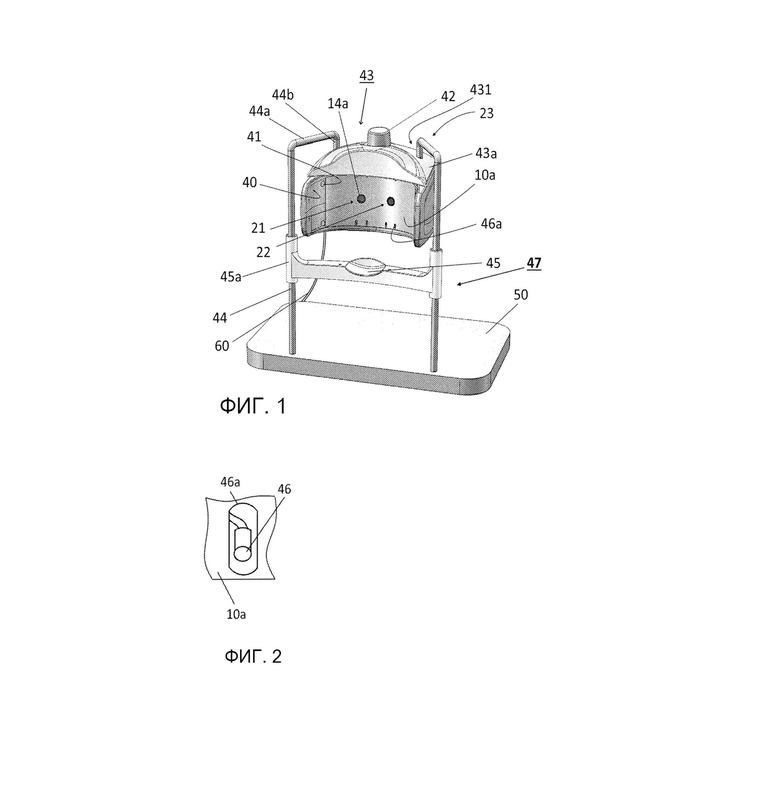

на фиг. 1 показан первый вариант осуществления заявленного офтальмологического измерительного комплекса, вид в перспективе;

на фиг. 2 показана деталь, изображенная на фиг. 1;

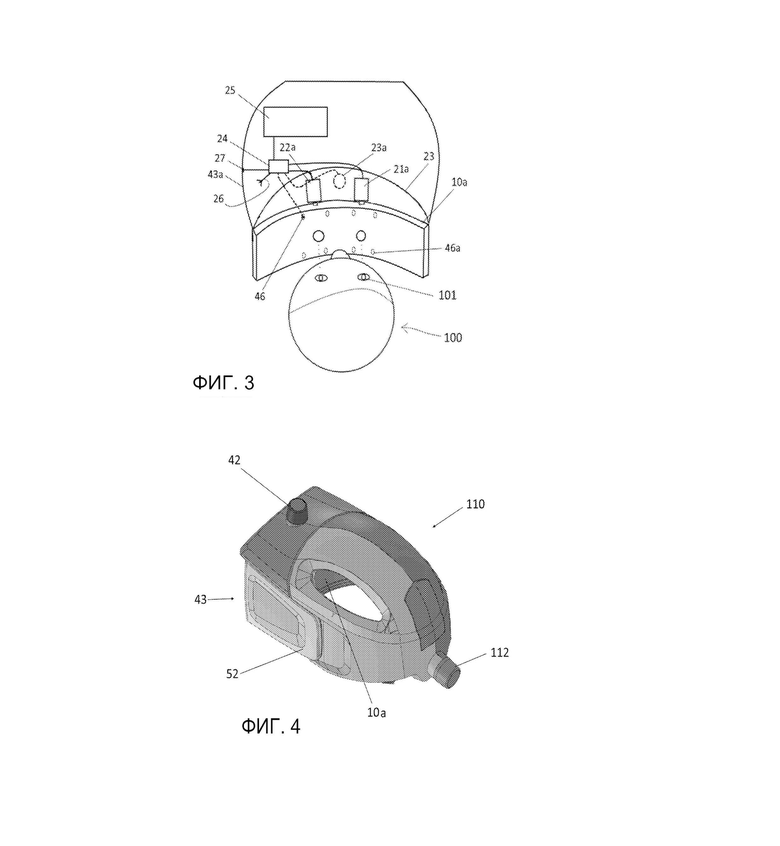

на фиг. 3 схематично показана часть заявленного устройства;

на фиг. 4 показан второй вариант осуществления заявленного офтальмологического измерительного комплекса, вид в перспективе;

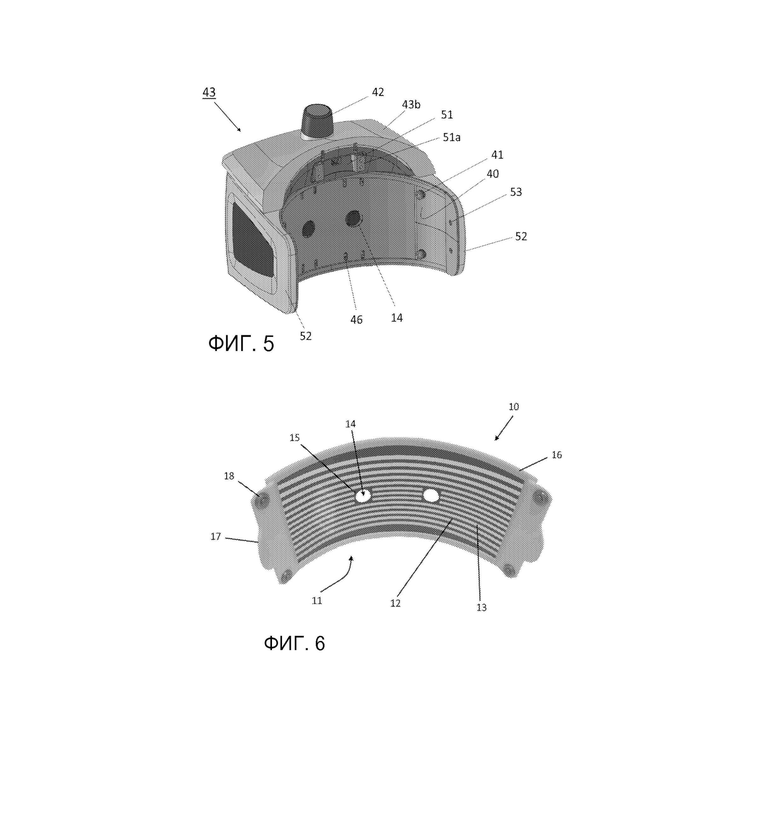

на фиг. 5 показан пример осуществления заявленного устройства, изображенного на фиг. 4, вид в перспективе;

на фиг. 6 представлена светопроницаемая рамка с мирой, используемой в варианте осуществления изобретения.

Осуществление изобретения

Чертежи и нижеследующее описание в основном содержат элементы определенного характера. Следовательно, они могут не только служить для лучшего понимания данного изобретения, но также, в случае необходимости, для его определения.

Рассмотрим фиг. 1. На этой фигуре, соответствующей первому варианту осуществления заявленного офтальмологического измерительного комплекса, офтальмологическое измерительное устройство 43 установлено на настольном офтальмологическом штативе 47.

Штатив содержит стойки 44, опору 45 для подбородка, опорную плиту 50. Стойки 44 содержат нижний конец, закрепленный на опорной плите 50, вертикальную часть, на которой установлены кронштейны 45а крепления опоры 45 подбородка, и изогнутую верхнюю часть 44а, концы 44b которой направлены вниз и заходят в гнезда 431 на верней крышке 43а офтальмологического измерительного устройства, например, соединенной с корпусом 43 посредством завинчивания.

Крепление стоек на устройстве может быть осуществлено при помощи различных традиционных средств, таких как винты крепления концов стоек в гнездах указанной крышки.

Офтальмологическое измерительное устройство содержит корпус 43, который может включать в себя средства, позволяющие производить несколько типов офтальмологических измерений. Эти средства представляют собой, в частности, устройства освещения глаз. Устройство содержит средство рассеянного освещения, представляющее собой изогнутую светопроницаемую пластину 10а, сзади которой находится устройство 23 однородной подсветки, такое как интегрированная коробка, схематично показанная на фиг. 3, заключенная в задней части корпуса 43, и средства точечного 46 освещения, показанные на фиг. 2, и распределенные в данном случае на верхнем крае или нижнем крае светопроницаемой пластины в проемах 46а.

Устройство подсветки может содержать один или несколько светодиодов 23абелого света, инфракрасного света в ближней области спектра или других длин волн в зависимости от осуществляемых офтальмологических исследований.

Средства точечного освещения являются, в частности, светодиодами (LED) и содержат синие светодиоды, подходящие для проведения исследований с флюоресцеином.

Средства освещения включаются и выключаются независимо при помощи электронной карты 24 в корпусе.

Другим важным признаком устройства является наличие по меньшей мере одной камеры и предпочтительно двух камер для обеспечения исследований на двух глазах 101 пациента 100. Согласно примеру, показанному на фиг. 1 и 3, используют две камеры 21а, 22а. Объективы 21, 22 камер расположены в отверстиях 14а, выполненных в центральной части светопроницаемой пластины 10а. Эти камеры расположены таким образом, чтобы их объективы находились напротив глаз 101 большинства пациентов для обеспечения их видео- или фотосъемки.

Камеры являются миниатюрными камерами, например, камерами с ¼” ПЗС-матрицей с разрешением 1920х1080, объективы которых совместимы с отверстиями 14а размером от 10 мм до 15 мм.

Устройство является автономным, и схематично показанный на фиг. 3 корпус содержит для этого по меньшей мере одну электронную карту 24 с микропроцессором. Согласно данному примеру, эта карта содержит:

- средства управления средствами 23, 46 освещения и камерами 21, 22,

- средства считывания видео- или фотографических данных, поступающих от камер,

- средства вычисления, выполненные с возможностью производить компьютерную обработку считанных видео- или фотографических данных,

- сенсорный экран 25, встроенный в устройство и соединенный с электронной картой, позволяющий оператору управлять устройством и просматривать результаты офтальмологических измерений, полученные после компьютерной обработки электронной картой данных, поступающих от камер.

Электронная карта 24с микропроцессором, как известно, содержит процессор, оперативную память, постоянную память с частью хранения программы управления устройством, частью хранения программы измерения и частью хранения данных измерения пациентов.

Программы измерения, записанные на электронной карте, являются программами осуществления офтальмологических измерений с использованием различных средств освещения и камер для глазных исследований на пациентах, таких как исследования роговицы, исследования разрыва слезной пленки или другие исследования с использованием средств освещения и камер.

Согласно данному примеру, электронная карта содержит модуль Wi-Fi с антенной 26, позволяющей устанавливать связь с прибором, таким как планшет, например, запрограммированный с возможностью копировать информацию, выводимую на экран 25. Кроме того, карта содержит компьютерный порт 27, такой как порт USB, который позволяет, например, производить сохранение измерений на удаленной компьютерной системе или обновление программы или программ карты 24.

В конфигурации со шлемом корпус может работать на встроенной батарейке, или в конфигурации на станине корпус может быть соединен с внешним источником питания.

На фиг. 4 представлен второй вариант осуществления заявленного офтальмологического измерительного комплекса. Согласно этому варианту осуществления, офтальмологическое измерительное устройство 43 закреплено на шлеме 110, предназначенном для размещения на голове пациента, что обеспечивает лучший контроль глаз пациента при помощи камер. Офтальмологическое устройство закреплено на шлеме при помощи средств 51 защелкивания, находящихся под верхней крышкой 43b корпуса, причем эти средства содержат лапки 51а, заходящие в соответствующие пазы шлема для соединения устройства со шлемом.

Как и крышка 43а, крышка 43b может быть закреплена на корпусе посредством завинчивания.

Показанное на фиг. 5 устройство содержит средства 41 крепления опоры дополнительного устройства исследования. В примере, представленном на фиг. 6, опора является рамкой или съемной светопроницаемой пластиной 16, на которой находится мира 10, имеющая по меньшей мере одно отверстие 14, совмещенное с объективом камеры, при этом указанная рамка содержит средства 18 крепления, ответные средствам 41 крепления. Средства 18, 41 крепления могут быть средствами крепления, такими как магниты, или средствами крепления типа нажимной кнопки. Опора содержит захватные ушки 17, которые позволяют легко позиционировать или снимать ее в зависимости от вида осуществляемого исследования.

Таким образом, заявленное офтальмологическое измерительное устройство может быть изготовлено в двух конфигурациях: в конфигурации настольного прибора и в конфигурации на шлеме с использованием стандартного корпуса и соответствующей соединительной площадки для монтажа на станине или на шлеме.

Таким образом, заявленное измерительное устройство, в котором применены легкие материалы, совместимые с использованием на шлеме, является модульным устройством, объединяющим несколько систем исследования. Это устройство, охарактеризованное в нижеследующей формуле изобретения, не ограничивается представленными примерами, и, например, точечные источники освещения, показанные на краю светопроницаемой пластины, могут быть также расположены вокруг отверстий, предназначенных для камеры, или в другом месте.

Группа изобретений относится к медицине. Офтальмологическое измерительное устройство характеризуется тем, что содержит корпус для глазных измерений, включающий в себя переднюю сторону, оснащенную рамкой, окружающей светопроницаемую пластину, имеющую размеры и кривизну, подходящие для перекрывания глазного поля пациента, устройство освещения светопроницаемой пластины сзади светопроницаемой пластины, по меньшей мере одну камеру, оснащенную объективом, расположенным на одной прямой с отверстием в светопроницаемой пластине напротив глаз пациента с возможностью обеспечения их видеосъемки или их фотосъемки, один или более точечных источников света в проемах на светопроницаемой пластине для освещения глаз пациента и первые средства крепления дополнительных офтальмологических измерительных устройств, устанавливаемых на светопроницаемой пластине. Офтальмологический измерительный комплекс содержит шлем офтальмологических измерений, располагаемый на голове пациента, и закрепленное на шлеме офтальмологическое измерительное устройство. В другом варианте офтальмологический измерительный комплекс содержит настольный офтальмологический штатив и закрепленное на указанном штативе офтальмологическое измерительное устройство. Применение данной группы изобретений обеспечивает многофункциональность устройства. 3 н. и 8 з.п. ф-лы, 6 ил.

1. Офтальмологическое измерительное устройство, характеризующееся тем, что содержит корпус для глазных измерений, включающий в себя переднюю сторону, оснащенную рамкой, окружающей светопроницаемую пластину, имеющую размеры и кривизну, подходящие для перекрывания глазного поля пациента, устройство освещения светопроницаемой пластины сзади светопроницаемой пластины, по меньшей мере одну камеру, оснащенную объективом, расположенным на одной прямой с отверстием в светопроницаемой пластине напротив глаз пациента с возможностью обеспечения их видеосъемки или их фотосъемки, один или более точечных источников света в проемах на светопроницаемой пластине для освещения глаз пациента и первые средства крепления дополнительных офтальмологических измерительных устройств, устанавливаемых на светопроницаемой пластине.

2. Офтальмологическое измерительное устройство по п. 1, в котором устройство освещения светопроницаемой пластины сзади светопроницаемой пластины содержит интегрированную коробку, рассеивающую свет от источника белого света и/или излучение в ближней инфракрасной области.

3. Офтальмологическое измерительное устройство по п. 1 или 2, в котором точечные источники света содержат синие светодиоды.

4. Офтальмологическое измерительное устройство по любому из пп. 1-3, оснащенное дополнительным устройством исследования, представляющим собой светопроницаемую пластину, на которой расположена мира, имеющая по меньшей мере одно отверстие, совмещенное с указанным объективом камеры, при этом указанная рамка содержит средства крепления, ответные средствам крепления указанного офтальмологического измерительного устройства.

5. Офтальмологическое измерительное устройство по любому из пп. 1-4, в котором корпус содержит вторые средства крепления корпуса на шлеме, располагаемом на голове пациента.

6. Офтальмологическое измерительное устройство по п. 5, в котором указанные средства крепления расположены под второй верхней крышкой устройства и предназначены для взаимодействия с ответными средствами крепления шлема.

7. Офтальмологическое измерительное устройство по любому из пп. 1-4, в котором корпус содержит третьи средства крепления корпуса на настольном офтальмологическом штативе, на который опирается пациент.

8. Офтальмологическое измерительное устройство по п. 7, в котором третьи средства крепления корпуса на указанном настольном офтальмологическом штативе содержат верхнюю крышку, имеющую гнезда для захождения концов стоек штатива.

9. Офтальмологическое измерительное устройство по любому из пп. 1-4, в котором корпус является автономным корпусом, содержащим по меньшей мере одну электронную карту с микропроцессором, включающую в себя средства управления средствами освещения и камерами, средства считывания видео- или фотографических данных, поступающих от камер, и средства вычисления, включающие в себя одну или более компьютерных программ измерения, включающих в себя компьютерную обработку считанных видео- или фотографических данных, сенсорный экран, встроенный в устройство, для управления устройством в соответствии с компьютерной(ыми) программой(ами) измерения и для отображения результатов офтальмологических измерений после компьютерной обработки, произведенной электронной картой.

10. Офтальмологический измерительный комплекс, содержащий шлем офтальмологических измерений, располагаемый на голове пациента, и закрепленное на шлеме офтальмологическое измерительное устройство по любому из пп. 1-6, 9.

11. Офтальмологический измерительный комплекс, содержащий настольный офтальмологический штатив и закрепленное на указанном штативе офтальмологическое измерительное устройство по любому из пп. 1-4, 7-9.
