Отступ универсальный Российский патент 2025 года по МПК F17D1/00 F15D1/00

Изобретение относится к трубопроводной арматуре и предназначено для снижения давления в системе внутренней канализации высотного здания.

Из уровня техники известны технические решения, направленные на преобразование ламинарного потока в турбулентный. Однако из уровня техники неизвестно использование подобных технических решений в системах внутренней канализации высотных зданий.

Наиболее близким аналогом является устройство снижения гидростатического давления в циркуляционном трубопроводе, которое содержит корпус, при этом одна сторона корпуса соединена со входным каналом, а другая сторона соединена с выходным каналом. В полости корпуса установлена емкость с четырьмя диаметрально расположенными отбортовками и герметично скрепленными единым сварным швом с корпусом. Емкость выполнена с радиусной кольцевой полостью с вогнутым днищем и с конусом в центре, вершиной обращенным к входному каналу. Внешней стенкой емкости и внутренней стенкой корпуса образованы четыре радиусные щели, сообщенные с входным и выходным каналами. Конусная полость одной стороны корпуса, соединенная с выходным каналом, образуют с ним сопло (Патент RU 2802117).

Недостатком известного гасителя энергии потока жидкости является сложность конструктивного исполнения.

Техническим результатом, на достижение которого направлено предлагаемое изобретение, является снижение гидростатического давления канализационной воды по стояку высотного здания.

Данная задача решается за счет того, что предложен отступ трубопроводной арматуры, который содержит корпус, входной канал которого выполнен в виде прямого отвода с раструбом в начале и радиусной полостью на конце, соединенной с горизонтальной полостью, имеющей на противоположном конце другую радиусную полость с вогнутым днищем, при этом между этими двумя радиусными полостями имеется гладкий конец с выходным каналом, ось которого параллельна оси раструба и смещена к радиусной полости с вогнутым днищем.

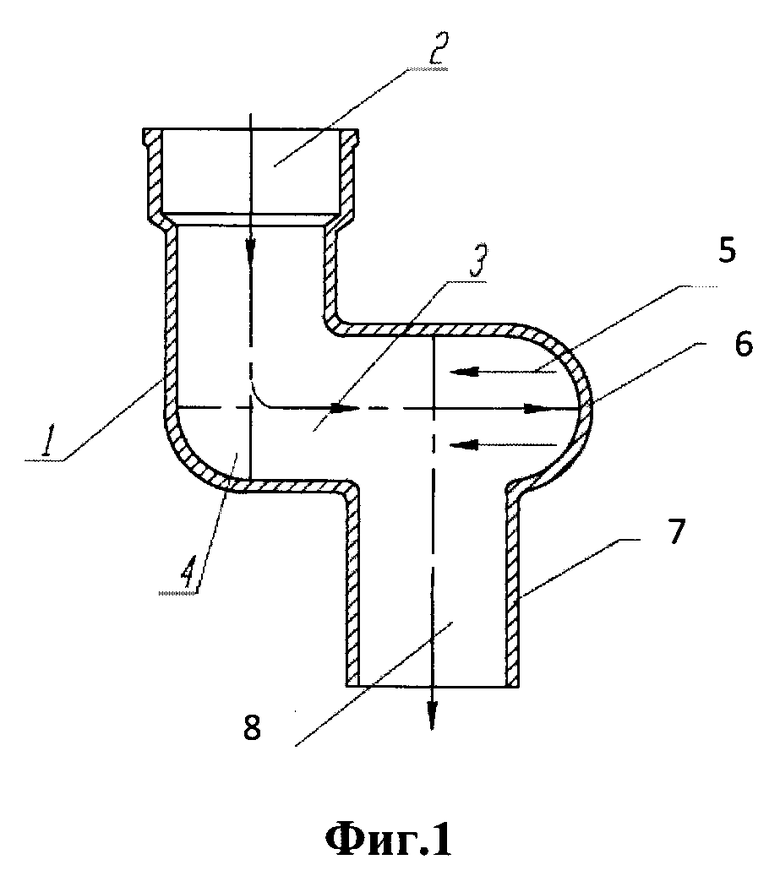

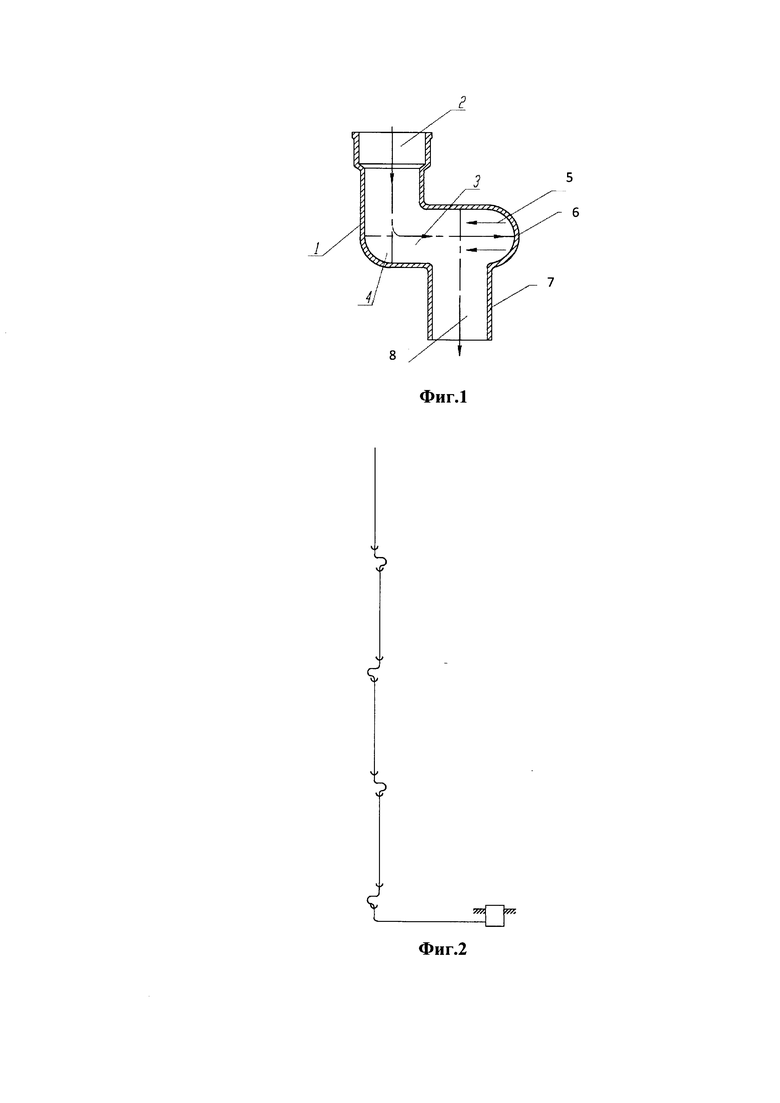

Сущность изобретения поясняется чертежами, на которых изображено: на фиг. 1 - общий вид отступа универсального; на фиг. 2 - схема канализационного стояка с отступом универсальным.

Отступ универсальный содержит корпус 1, входной канал 2, горизонтальную полость 3, радиусные полости 4 и 5, вогнутое днище 6, гладкий конец 7, выходной канал 8.

Отступ универсальный устанавливается на канализационном стояке высотного здания. Неоднократный переход движения канализационной воды из гидростатического в гидродинамическое и наоборот обеспечивает поэтапное снижение гидростатического давления канализационной воды по стояку здания (фиг. 2).

Отступ универсальный работает следующим образом. Канализационная вода по входному каналу 2 ударяется о нижнюю стенку горизонтальной полости, меняет направление на горизонтальное, что наносит удар по вогнутому днищу 6 радиусной полости 5, при этом создается место повышенного давления и изменение движения воды на обратное, что создает на входе в отступ трубопроводной арматуры гидростатическое движение канализационной воды с давлением, равным высоте столба воды перед отступом трубопроводной арматуры, а на выходе выходного канала 8 происходит падение давления и начало гидродинамического движения вниз, переходящее в гидростатическое движение перед нижестоящим отступом трубопроводной арматуры, где происходит та же работа, что и у вышестоящего отступа трубопроводной арматуры.

Изобретение относится к трубопроводной арматуре и предназначено для снижения давления в системе внутренней канализации высотного здания. Техническим результатом изобретения является снижение гидростатического давления канализационной воды по стояку высотного здания. Отступ трубопроводной арматуры содержит корпус, входной канал корпуса выполнен в виде прямого отвода с раструбом и радиусной полостью, а горизонтальная полость обращена к радиусной полости с вогнутым днищем, между двумя полостями - гладкий конец с выходным каналом, ось которого параллельна оси раструба и смещена к радиусной полости с вогнутым днищем. 2 ил.

Отступ трубопроводной арматуры, характеризующийся тем, что содержит корпус, входной канал которого выполнен в виде прямого отвода с раструбом в начале и радиусной полостью на конце, соединенной с горизонтальной полостью, имеющей на противоположном конце другую радиусную полость с вогнутым днищем, при этом между этими двуми радиусными полостями имеется гладкий конец с выходным каналом, ось которого параллельна оси раструба и смещена к радиусной полости с вогнутым днищем.
