Стенд обратного метания железобетонных плит на боеприпасы Российский патент 2025 года по МПК F42B35/00

Изобретение относится к области военной техники и может быть использовано при проектировании бетонобойных боеприпасов, таких как проникающие боевые части ракет (ПрБЧ), бомбы, снаряды.

Для оценки эффективности действия ПрБЧ по таким целям как здания, промышленные сооружения, железобетонные укрытия необходимо знать возможности их проникания через прочные преграды. Распространенным типом такой цели является железобетонная конструкция. Проверка работоспособности ПрБЧ производится их воздействием на фрагмент железобетонной обшивки или отдельной железобетонной плиты (ЖБ).

Известно устройство испытания ПрБЧ путем их разгона на ракетном треке с последующим ударом по железобетонной преграде или набору преград. С применением этого устройства проверяют работоспособность боеприпаса, сохранение его прочности и подтверждают возможность пробития ЖБ преграды (RU патент № 2482439, приоритет 10.01.2012, опубл. 20.05.2013 г.).

Известен способ испытания изделия путем разгона железобетонной (ЖБ) преграды с последующим ударом по ПрБЧ, расположенной неподвижно на финише трека. Такой способ позволяет измерить параметры прочности и сохранности ПрБЧ с помощью датчиков, передающих информацию на регистрирующую аппаратуру (RU патент № 2482439, приоритет 10.01.2012, опубл. 20.05.2013 г.).

Основным недостатком указанного способа является сложность и дороговизна испытательного макета, содержащего каретку с ракетными разгонными двигателями и боеприпасом, трудности в регистрации параметров целостности корпуса ПрБЧ.

Наиболее близким к заявленному техническому решению является техническое решение - RU патент № 2817779 приоритет 26.03.2023 г., опубликованный 22.04.2024 г. Стенд, на котором испытания изделия проводят путем метания взрывом металлической плиты с последующим ударом ее по ПрБЧ, расположенной неподвижно на подставке. ПрБЧ состоит из корпуса, ВВ, ВУ с задержкой срабатывания. Неподвижное положение ПрБЧ на стенде позволяет оснастить ее датчиками регистрации параметров целостности корпуса. Также стенд оснащен регистрирующими видео- или кинокамерами. Устройство метания металлической плиты выполнено в разрушаемом корпусе, наполненным преимущественно насыпным ВВ, стенка корпуса между ВВ и метаемой плитой выполнена из инертного демпфирующего материала, преимущественно из древесины, плита приподнята над землей на высоту, обеспечивающую ее полет без касания земли на траектории, начинающейся от исходного положения плиты до конца испытуемого боеприпаса, ось боеприпаса перпендикулярна плите.

Недостатками данного технического решения является то, что стенд не обеспечивает взрывное метание железобетонных плит, имитирующих фрагменты строительных конструкций, из-за их разрушения на короткой дистанции.

Задачей, на решение которой направлено заявляемое изобретение, является разработка стенда, обеспечивающего сохранное метание ЖБ плит в процессе испытания ПрБЧ в статических условиях полигона, получение экспериментальных данных при относительно небольших затратах и сохранение результатов регистрации о состоянии корпуса, подтверждение работоспособности ПрБЧ.

Технический результат достигается тем, что в стенде испытания боеприпасов проникающего типа, содержащем БП с задержкой срабатывания, установленного неподвижно, а ось боеприпаса перпендикулярна метаемой плите, устройство метания плиты, выполнено в разрушаемом корпусе с ограничителями распространения продуктов взрыва, наполненном ВВ, стенка корпуса между ВВ и метаемой плитой выполнена из инертного демпфирующего материала, конструкция приподнята над землей на высоту, обеспечивающую полет плиты без касания земли на длине от начального положения до конца боеприпаса, регистрирующие видео- или кинокамеры, контактные датчики, с целью исключения разрушения от воздействия продуктов взрыва метаемая плита выполнена бетонной или железобетонной, облицована стальными листами, соединенными между собой по стыкам, в стальных листах, обращенных к боеприпасу и устройству метания, предусмотрены проходные отверстия диаметром, превышающим диаметр боеприпаса, центры проходных отверстий в плитах совпадают с осью боеприпаса в момент взаимодействия плиты с боеприпасом, отверстие, обращенное к устройству метания, закрыто стальным листом с диаметром, превышающим или равным диаметру проходного отверстия, и соединенным с листом облицовки метаемой плиты сваркой, разрушающейся при взаимодействии метаемой плиты с боеприпасом.

Подрыв ПрБЧ производится от ВУ с заданной задержкой по времени, регистрация факта подрыва ПрБЧ и определение времени задержки ВУ производится по результатам скоростной видеосъемки или киносъемки вспышек в моменты взрыва метательного заряда и ПрБЧ, при этом учитывается время движения плиты из начального положения до момента взаимодействия с датчиками ВУ.

Изобретение поясняется следующей графической информацией.

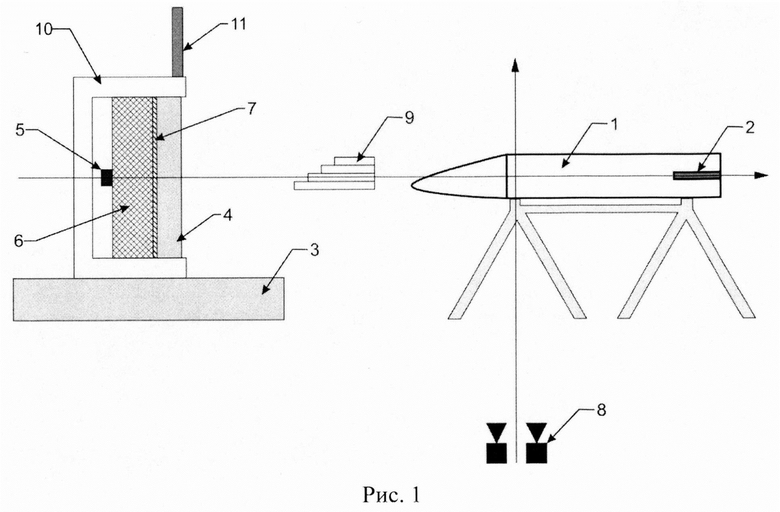

На рис. 1 приведена схема стенда испытания ПрБЧ с горизонтальным полетом плиты.

Стенд испытания содержит ПрБЧ 1 с ВУ 2 замедленного срабатывания, подставку 3 для установки устройства метания плиты 4 с инициирующим устройством 5. Устройство метания плиты содержит ВВ 6, преимущественно насыпной консистенции, в деревянном корпусе 10 с ограничителями движения продуктов взрыва 11, демпфер 7 (деревянный щит) между ВВ и плитой, скоростные видеокамеры 8, контактные датчики регистрации сигналов о движении плиты 9, расположенные между плитой и боеприпасом, регистрирующие положение плиты в различные моменты времени, позволяющие определить скорость плиты.

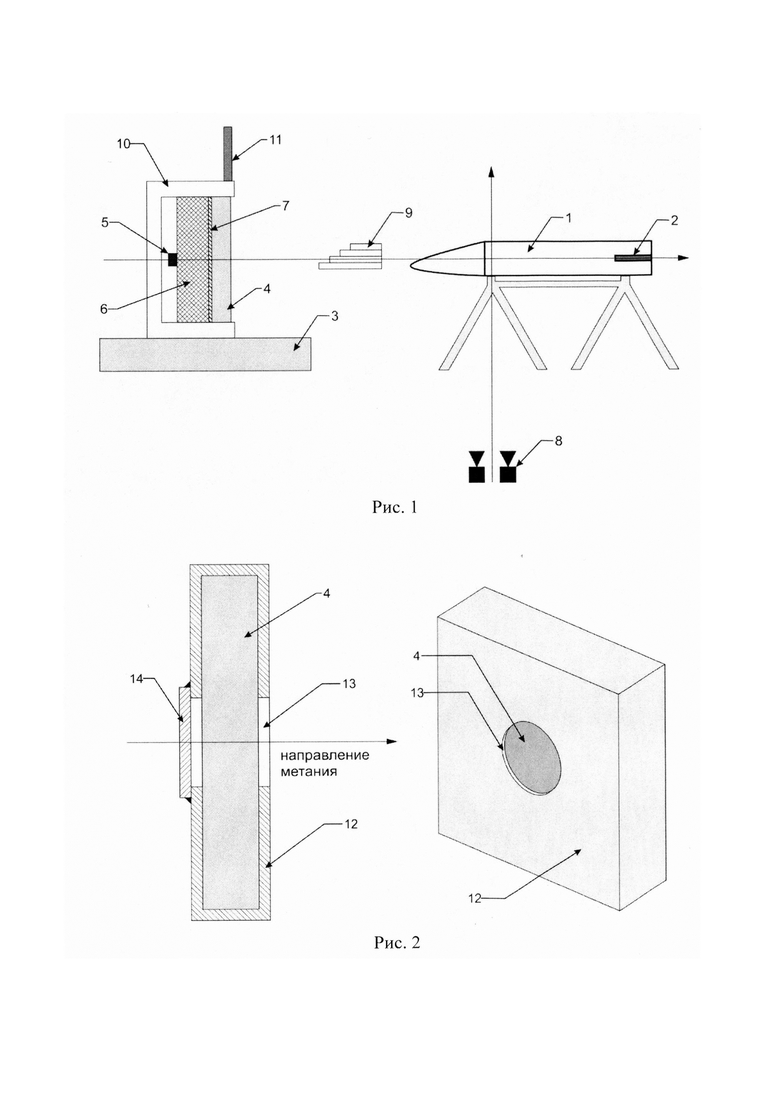

На рис. 2 показана конструкция метаемой плиты 4, которая выполнена бетонной или железобетонной, облицована стальными листами 12, соединенными между собой по стыкам, в стальных листах, обращенных к боеприпасу и устройству метания, предусмотрены проходные отверстия 13 диаметром, превышающим диаметр боеприпаса, центры проходных отверстий в плите совпадают с осью боеприпаса, отверстие, обращенное к устройству метания, закрыто стальным листом 14 диаметром, превышающим или равным диаметру проходного отверстия в плите, и соединенным с листом облицовки плиты сваркой, разрушающейся при взаимодействии плиты с боеприпасом.

Описание работы стенда. Перед подрывом инициирующего устройства метания плиты 5 и ВУ 2 ПрБЧ запускают видеокамеры, затем осуществляют подрыв устройства метания плиты и ПрБЧ с задержкой, составляющей 5-10% полного времени съемки видеокамеры. Видеокамеры направлены на ПрБЧ, закрытую в момент взрыва продуктами ВВ, и фиксируют момент его срабатывания в виде увеличения яркости продуктов взрыва заряда ПрБЧ.

Предлагаемый стенд при использовании видеорегистрации позволяет определить факт подрыва ПрБЧ, время задержки подрыва ПрБЧ от момента встречи с преградой.

Использование стенда имеет ряд преимуществ перед испытаниями на трековых стендах благодаря дешевизне опыта и возможности за счет неподвижности ПрБЧ регистрировать параметры ее функционирования проводной связью.

Изобретение относится к стендам испытания боеприпасов проникающего типа. Техническим результатом является разработка стенда, обеспечивающего сохранное метание железобетонных плит в процессе испытания в статических условиях полигона, получение экспериментальных данных и сохранение результатов регистрации о состоянии корпуса, подтверждение работоспособности. Стенд испытания боеприпасов проникающего типа содержит боеприпас с задержкой срабатывания, установленный неподвижно. Ось боеприпаса перпендикулярна метаемой плите, устройство метания плиты выполнено в разрушаемом корпусе с ограничителями распространения продуктов взрыва, наполненном взрывчатым веществом. Стенка корпуса между взрывчатым веществом и метаемой плитой выполнена из инертного демпфирующего материала. Конструкция приподнята над землей на высоту, обеспечивающую полет плиты без касания земли на длине от начального положения до конца боеприпаса, содержит регистрирующие видео- или кинокамеры, контактные датчики. Метаемая плита выполнена бетонной или железобетонной, облицована стальными листами, соединенными между собой по стыкам, в стальных листах, обращенных к боеприпасу и устройству метания, предусмотрены проходные отверстия с диаметром, превышающим диаметр боеприпаса. Центры проходных отверстий в плитах совпадают с осью боеприпаса в момент взаимодействия плиты с боеприпасом, отверстие, обращенное к устройству метания, закрыто стальным листом с диаметром, превышающим или равным диаметру проходного отверстия, и соединенным с листом облицовки метаемой плиты сваркой, разрушающейся при взаимодействии метаемой плиты с боеприпасом. 2 ил.

Стенд испытания боеприпасов проникающего типа, содержащий боеприпас с задержкой срабатывания, установленный неподвижно так, что ось боеприпаса перпендикулярна метаемой плите, метаемую плиту, приподнятую над землей, устройство метания плиты с ограничителями распространения продуктов взрыва, регистрирующие видео- или кинокамеры, контактные датчики, отличающийся тем, что метаемая плита выполнена бетонной или железобетонной, облицована стальными листами, соединенными между собой по стыкам, в стальных листах, обращенных к боеприпасу и устройству метания, предусмотрены проходные отверстия с диаметром, превышающим диаметр боеприпаса, центры проходных отверстий в стальных листах совпадают с осью боеприпаса, отверстие, обращенное к устройству метания, закрыто стальным листом с диаметром, превышающим или равным диаметру проходного отверстия в плите, и соединенным с листом облицовки плиты сваркой, разрушающейся при взаимодействии плиты с боеприпасом.
