РЕЦИРКУЛЯТОР ВОЗДУХА Российский патент 2025 года по МПК A61L9/20

Область техники, к которой относится изобретение

Изобретение относится к средствам обеззараживания воздуха в помещениях с использованием ультрафиолетового излучения.

Уровень техники

Известен рециркулятор воздуха (См. патент RU №2753896 С1, кл. A61L 9/00, опубл. 2021.08.24), содержащий корпус, в котором установлен вентилятор и источник УФ-излучения. При этом рециркулятор содержит монтажную пластину для крепления ламп, отражательную пластину, а корпус выполнен цельным из алюминия.

Недостатком данной конструкции является незначительное время обеззараживания воздуха в камере УФ-излучения и большие габариты, что снижает эффективность обеззараживания воздуха рециркулятором и ограничивает его применение в помещениях недостаточного объема, например, кабинах аппаратов.

Известен комбинированный рециркулятор для очистки воздуха от вредоносных микроорганизмов (См. патент RU № 2728711 С1, кл. A61L 9/20, опубл. 2020.07.30), содержащий корпус, ультрафиолетовую лампу, отражатели излучения, вентилятор, фильтр, модуль фотокаталитической очистки, блок управления, пылесборник, а одна из ультрафиолетовых ламп выполнена озонирующей.

Недостатком данной конструкции рециркулятора воздуха является недостаточная эффективность обеззараживания воздуха внутри рециркулятора из-за недостаточного времени воздействия УФ-излучения на воздух и больших габаритов устройства, что ограничивает его применение в помещениях с недостаточными размерами.

Известен рециркулятор воздуха (См. патент RU № 2802686 С1, кл. A61L 9/20, опубл. 2023.08.30), содержащий корпус, снабженный модулями, фиксировано установленными между собой так, что внутри них образован винтовой канал, а в центре модулей имеется отверстие для установки источника УФ- излучения.

Недостатком данной конструкции рециркулятора воздуха является недостаточная эффективность обеззараживания воздуха из-за не обеспечения заданной траектории движения воздуха в рециркуляторе и технологической сложности изготовления винтовой поверхности модулей с заданными размерами и формами и их соединения между собой.

Наиболее близкой по технической сущности и достигаемому положительному эффекту и принятым авторами за прототип, является устройство для обеззараживания воздуха (См. патент RU № 2153886 С1, кл. A61L 9/20, опубл. 2000.08.10), содержащий корпус с входным и выходным окнами, в котором образована камера облучения с продольно размещенными УФ-излучателями, снабженная на входе и выходе вне камеры облучения лабиринтными экранами, и установленными на входе корпуса фильтром и вентилятором.

Недостатком известного устройства является невысокая способность обеззараживать воздух внутри рециркулятора ввиду недостаточного времени облучения воздуха бактерицидным потоком излучения, обусловленная конструкцией устройства и значительными габаритами устройства, что делает невозможным его применение в помещениях ограниченных объемов и кабинах аппаратов.

Установленный на входе в корпус устройства до зоны УФ-облучения фильтр задерживает частицы загрязнений, накапливая их и не обеззараживая, что снижает эффективность устройства.

В официальном заявлении на сайте компании Signity указано, что 99% вирионов коронавируса SARS-CoV-2, известного как Covid-19, погибает при условии непрерывного воздействия ультрафиолета на вирус не менее 6 с. Нормами, изложенных во Временных методических рекомендациях профилактики, диагностики и лечения новой коронавирусной инфекции (Covid-19), Версия 17 (14.12.2022), Утвержденных Заместителем Министра здравоохранения Российской Федерации А.Н. Плутницким установлено, что «Для обеззараживания воздуха в присутствии людей применяются ультрафиолетовые бактерицидные облучатели закрытого типа (рециркуляторы) с высокими дозами УФ-облучения (не менее 25 мДж/см²».

Известные рециркуляторы воздуха не выполняют эти условия.

Раскрытие изобретения

Задачей предлагаемого изобретения является разработка рециркулятора воздуха повышенной эффективности обеззараживания воздуха и частиц загрязнений, находящихся в воздухе внутри рециркулятора и упрощения конструкции рециркулятора.

Технический результат, который может быть достигнут с помощью предлагаемого изобретения, сводится к обеспечению достаточного времени непрерывного воздействия ультрафиолета на вирусы и частицы загрязнений, что приводит к повышению эффективности обеззараживания воздуха и частиц загрязнений, находящихся в воздухе внутри рециркулятора и упрощения конструкции рециркулятора.

Технический результат достигается с помощью рециркулятора воздуха содержащего корпус внутри которого установлены источник УФ-излучения, отражающие пластины, входной и выходной патрубки, фильтр и вентилятор, причем рециркулятор дополнительно снабжен отдельными секциями в виде прямоугольных параллепипедов, у каждого из которых открыта грань одного из основания, а другое основание имеет отверстия одно - для прохождения с технологическим зазором с источником УФ-излучения, а другое для потока воздуха, причем секции фиксировано устанавливаются на направляющих и соединяются между собой так, что внутри они образуют зигзагообразный по траектории канал, который проходит через источник УФ-излучения, при этом герметизация технологического зазора между источником УФ-излучения и гранью прямоугольного параллепипеда осуществляется подвижным подпружиненным герметизирующим кольцом установленного на источнике УФ-излучения, а вентиляторы устанавливаются последовательно на входном и выходном патрубках зигзагообразного канала.

В дополнительном аспекте, предложенное техническое решение характеризуется тем, что рециркулятор воздуха может иметь секции с различными технологическими размерами зигзагообразной траектории канала для воздуха.

Предлагаемое изобретение иллюстрируется чертежами.

Краткое описание чертежей

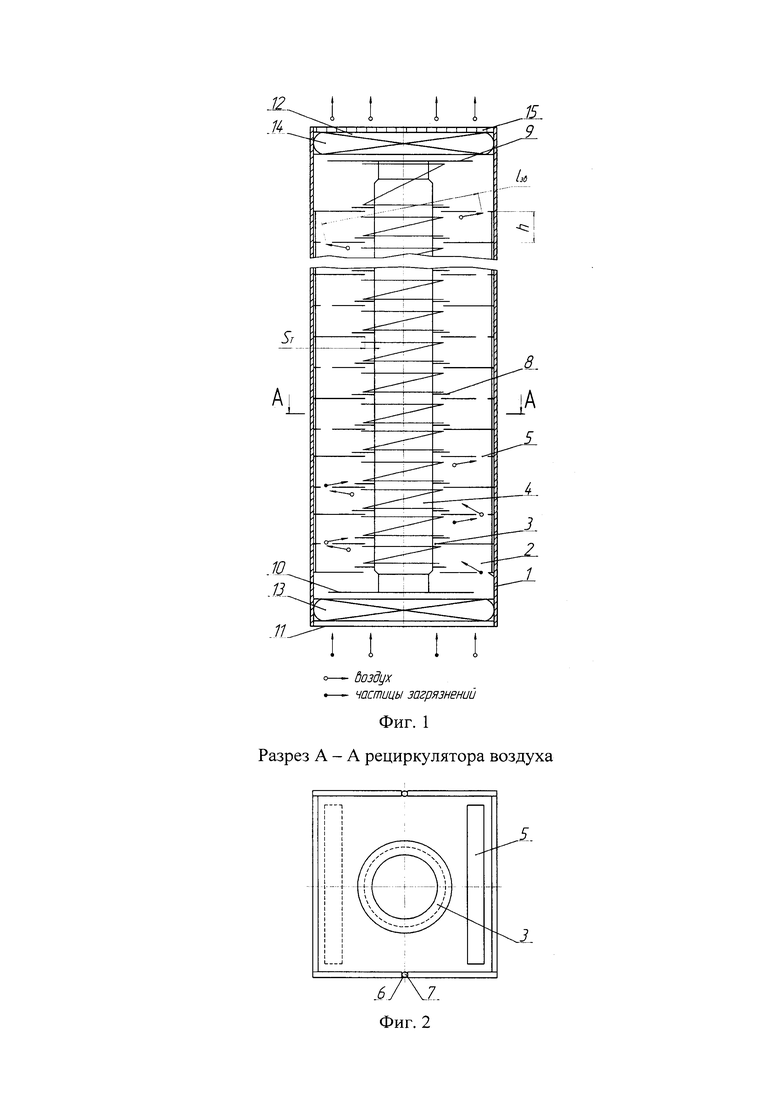

На фиг. 1 показан общий вид рециркулятора воздуха.

На фиг. 2 разрез А-А рециркулятора воздуха.

Осуществление изобретения

Рециркулятор воздуха (фиг. 1) содержит корпус 1, в котором установлены секции 2 в виде прямоугольных параллепипедов, у каждого из которых открыта грань одного из основания, а другое основание имеет отверстия - отверстия 3 с технологическим зазором для свободного прохождения источника УФ-излучения 4, что значительно упрощает изготовление секций и позволяет применять наиболее производительные технологические процессы; отверстия 5 для прохождения потока воздуха и два отверстия 6 для направляющих 7 крепления секций между собой.

Секции 2 фиксировано с разворотом на 180 градусов установлены на направляющих 7 и соединяются между собой так, что внутри они образуют зигзагообразный по траектории канал с длиной звена 1_зв и высотой h, который проходит через источник УФ-излучения 4. Герметизация технологического зазора между источником УФ-излучения 4 и гранью секции прямоугольного параллепипеда осуществляется подвижным подпружиненным герметизирующим кольцом 8 подвижно установленного на источнике УФ-излучения 4. На фиг. 1 для показа технологического зазора S_т между источником УФ-излучения и основанием секции 2 герметизирующие кольца 8 показаны в приподнятом положении. Источник УФ-излучения закреплен на отражающих пластинах 9 и 10.

Для надежного движения воздушного потока на входном 11 и выходном 12 патрубках канала установлены вентиляторы 13 и 14, причем вентилятор 14 осуществляет забор воздуха из выходного патрубка зигзагообразного канала и через фильтр 15 подает его в помещение, т.е. вентиляторы устанавливаются последовательно на входном и выходном патрубках зигзагообразного канала.

Величиной длины звена 1_зв и высоты h зигзагообразной траектории канала регулируется общая длина канала и, соответственно, время воздействия УФ-излучения на обрабатываемый воздух: и частицы загрязнений.

Работа рециркулятора воздуха происходит следующим образом.

Воздух, забираемый из помещения, с помощью Вентилятора 13 поступает внутрь корпуса 1 и, огибая отражающую пластину 10, через отверстие 5 поступает в зигзагооразный канал, образованный секциями 2, где под действием ультрафиолетового излучения источника УФ-излучения 4 обеззараживается. В канале подвижное подпружиненное герметизирующее кольцо 8 установленное на источнике УФ-излучения 4 прижимается к основанию секции 2 и перекрывает технологический зазор S_T между источником УФ-излучения и основанием секции % Тем самым обеспечивая движение всего потока воздуха без утечек по всей траектории зигзагообразного канала. Движение воздуха по загзагообразному каналу обеспечивает время обеззараживания воздуха и частиц загрязнений источником УФ-излучения 4, а турбулентный поток воздуха в канале доставляет все частицы загрязнений и весь поток воздуха в зону источника УФ-излучения, что обеспечивает обеззараживание всего потока воздуха и всех поверхностей загрязнений. Далее воздух из канала с помощью вентилятора 14 поступает на фильтр 15, где улавливаются обеззараженные частицы загрязнений и далее подается в помещение.

Применением секций с различной величиной длины звена 1_зв и высоты h зигзагообразной траектории канала и количества секций обеспечивает достаточное время обеззараживания воздуха и частиц загрязнений.

Таким образом, как показано в вышеприведенном описании изобретения, достигается технический результат, заключающийся в обеспечении достаточного времени непрерывного воздействия ультрафиолетового излучения на вирусы и частицы загрязнений, что приводит к повышению эффективности обеззараживания воздуха внутри рециркулятора, а также значительно упрощает процесс изготовления рециркулятора, за счет применения наиболее производительных технологий, например лазерную резку металла, а также позволяет удобно транспортировать, предварительно, изготовленные, но не согнутые секции, и из этих заготовок изготавливать рециркуляр воздуха на месте даже в ограниченном объеме помещений.

Изобретение относится к медицинской технике, а именно к рециркулятору воздуха. Рециркулятор содержит корпус, внутри которого установлены источник УФ-излучения, отражающие пластины, входной и выходной патрубки, фильтр. Рециркулятор включает отдельные секции в виде прямоугольных параллелепипедов, с открытой гранью одного из оснований, отверстием для прохождения с технологическим зазором источника УФ-излучения и отверстием для потока воздуха на другом основании. Отдельные секции фиксировано установлены на направляющих и соединены между собой с образованием внутри зигзагообразного по траектории канала, проходящего через источник, УФ-излучения. На входном патрубке установлен вентилятор для забора воздуха из помещения и поступления воздуха, с огибанием отражающей пластины, в зигзагообразный канал, образованный отдельными секциями. На выходном патрубке установлен вентилятор для поступления воздуха из зигзагообразного по траектории канала на фильтр, выполненный с возможностью улавливания обеззараженных частиц и дальнейшей подачи воздуха в помещение. Рециркулятор выполнен с возможностью герметизации технологического зазора источника УФ-излучения между источником УФ-излучения и гранью прямоугольного параллелепипеда подвижным подпружиненным герметизирующим кольцом, установленным на источнике УФ-излучения. Технический результат сводится к обеспечению достаточного времени непрерывного воздействия ультрафиолета на вирусы и частицы загрязнений, что приводит к повышению эффективности обеззараживания воздуха и частиц загрязнений, находящихся в воздухе внутри рециркулятора и упрощения конструкции рециркулятора. 2 ил.

Рециркулятор воздуха, содержащий корпус, внутри которого установлены источник УФ-излучения, отражающие пластины, входной и выходной патрубки, фильтр, отличающийся тем, что содержит отдельные секции в виде прямоугольных параллелепипедов, с открытой гранью одного из оснований, отверстием для прохождения с технологическим зазором источника УФ-излучения и отверстием для потока воздуха на другом основании, при этом отдельные секции фиксировано установлены на направляющих и соединены между собой с образованием внутри зигзагообразного по траектории канала, проходящего через источник, УФ-излучения; на входном патрубке установлен вентилятор для забора воздуха из помещения и поступления воздуха, с огибанием отражающей пластины, в зигзагообразный канал, образованный отдельными секциями; на выходном патрубке установлен вентилятор для поступления воздуха из зигзагообразного по траектории канала на фильтр, выполненный с возможностью улавливания обеззараженных частиц и дальнейшей подачи воздуха в помещение; выполнен с возможностью герметизации технологического зазора источника УФ-излучения между источником УФ-излучения и гранью прямоугольного параллелепипеда подвижным подпружиненным герметизирующим кольцом, установленным на источнике УФ-излучения.
