Способ сбора пыльцы для искусственного опыления подсолнечника и устройство для осуществления способа Российский патент 2025 года по МПК A01H1/02 A01H6/14 A01D93/00

Описание патента на изобретение RU2833805C1

Группа изобретений относится к области сельского хозяйства, в частности к искусственному опылению растений, а именно к механическому способу сбора пыльцы подсолнечника и устройству для сбора пыльцы.

Классическая технология опыления представляет собой опыление линий гибридов подсолнечника пчелами и не является полностью контролируемым человеком процессом. При этом существует проблема неравномерного созревания отцовских и материнских форм гибридов подсолнечника. Линии отцовской формы гибрида подсолнечника могут начать выделять пыльцу раньше, чем зацветет материнская форма. Этот процесс снижает эффективность использования пыльцы и не позволяет полностью достигнуть потенциала урожайности гибридов подсолнечника, поэтому для получения таких гибридов их родительские линии высевают в два срока.

Подсолнечник является энтомофильным растением. В его опылении участвуют многие насекомые-опылители. Среди них большое значение имеют пчелы. Их использование для опыления родительских линий гибридов подсолнечника создает ряд дополнительных ограничений для агрария, в том числе по применению агрохимикатов, массово используемых и значительно влияющих на урожайность подсолнечника. Более того, пчелы переносят пыльцу на малый процент пестиков в корзинке, а искусственное опыление позволит при необходимости опылять все 100% цветка, что обеспечивает значительный рост урожайности.

Ручной сбор пыльцы с отцовских линий гибрида подсолнечника людьми с использованием специальных тряпочек, ручных пылесосов и прочего малоэффективен на производственных посевах культуры. Он используется для сбора небольших количеств пыльцы в целях исследований и т.п.

Технология искусственного опыления гибридов подсолнечника содержит следующие этапы:

1. посев отцовских линий;

2. момент сбора пыльцы (его определение);

3. технология сбора пыльцы;

4. хранение пыльцы;

5. внесение пыльцы на материнские линии.

Наиболее близким аналогом к заявляемому способу является решение искусственного опыления, известное из патента RU 2815108. Способ содержит следующие этапы: выращивание материнских растений, отбор материнских растений как готовых к получению наносимой назначенной отцовской пыльцы таким образом, который не включает естественное опыление ветром, деятельность насекомых или другие природные факторы, намеренное нанесение пыльцы на материнские растения. Материнское растение представляет собой любое одно или более из следующего перечня: кукуруза, соя, пшеница, рис, подсолнечник, канола, сорго, ячмень, жемчужное просо.

Однако, несмотря на указание подсолнечника в качестве используемой культуры, способ описывает искусственное опыление кукурузы, т.е. не учитывает особенности опыления подсолнечника, при этом в данном способе не описан подробно способ сбора пыльцы для дальнейшего искусственного опыления.

Наиболее близким аналогом к заявляемому устройству является устройство для сбора пыльцы, известное из патента US 8356464 B2. Устройство содержит два параллельных всасывающих контура, один из которых соединен с одним из вытяжных колпаков, а другой - с другим вытяжным колпаком, причем каждый из этих контуров содержит сепарационный циклон и после него в направлении воздушного потока - всасывающий вентилятор и упомянутый бункер для пыльцы под сепарирующим циклоном.

Однако указанное устройство предназначено для сбора пыльцы с луговых трав или деревьев и не адаптировано для использования на подсолнечнике.

Технической проблемой заявляемой группы изобретений является создание контролируемого и управляемого способа для сбора пыльцы и устройства для осуществления способа, обеспечивающих эффективный механический сбор пыльцы с культуры подсолнечника.

Техническим результатом группы изобретений является повышение эффективности сбора пыльцы подсолнечника, обеспечивающего повышение объема и качества урожая подсолнечника, автоматизацию процесса сбора пыльцы и повышение автоматизации процесса искусственного опыления в целом.

Разделение опыления на два отдельных этапа - (1) сбор пыльцы и (2) внесение пыльцы позволяет дифференцированно и прогнозируемо производить опыление заранее собранной и подготовленной пыльцой нужных участков материнских линий подсолнечника по мере их оптимальной готовности к оплодотворению, делая это с использованием дозировок пыльцы, необходимых для полноценного оплодотворения цветков подсолнечника и достижения полного потенциала созревания корзинок материнской линии, как по объему, так и по качеству семян.

Сущность заявляемой группы изобретения заключается в том, что способ сбора пыльцы для искусственного опыления подсолнечника содержит следующие этапы:

- посев линий отцовских форм гибрида подсолнечника;

- сбор пыльцы;

при этом

- сбор пыльцы осуществляют:

- в утренние часы, когда пыльцевые зерна выходят из пыльников в период цветения отцовских линий подсолнечника;

- с помощью устройства для сбора пыльцы, выполненного в виде купольного пыльцезаборника, размещаемого на сельскохозяйственной технике.

В частном случае посев линий отцовских форм гибрида подсолнечника осуществляют отдельно от женских линий материнских форм гибрида подсолнечника.

В частном случае посев линий отцовских форм гибрида подсолнечника осуществляют совместно с материнскими линиями гибрида подсолнечника.

В частном случае посев линий отцовских форм гибрида подсолнечника осуществляют рядами с междурядьем 70 см.

В частном случае расстояние между растениями в ряду составляет 35 см или 70 см.

В частном случае в качестве сельскохозяйственной техники используют колёсную технику.

В частном случае в качестве колёсной техники используют колесный трактор или кукурузный кастратор.

В частном случае в качестве сельскохозяйственной техники используют гусеничную технику.

В частном случае в качестве гусеничной техники используют гусеничный трактор.

В частном случае сбор пыльцы осуществляют многократно с одних и тех же растений.

Сущность заявляемой группы изобретения заключается также в том, что устройство сбора пыльцы для искусственного опыления подсолнечника выполнено с возможностью крепления к сельскохозяйственной технике и содержит по крайне мере один пыльцезаборник куполообразной формы, с противоположных сторон имеющий вырезы, выполненные от нижнего края корпуса, на внутренней части корпуса пыльцезаборника закреплено сито.

В частном случае на нижней части корпуса пыльцезаборника закреплено сито.

В частном случае количество насадок составляет от 1 до 16 штук.

В частном случае выполнено с возможностью регулирования расстояния между пыльцезаборниками.

В частном случае выполнено с возможностью регулирования высоты расположения пыльцезаборников.

В частном случае выполнено с возможностью регулирования расстояния между боковыми стенками пыльцезаборника вручную или автоматически.

В частном случае выполнено с возможностью автоматического включения и выключения вакуумной тяги в момент использования устройства.

В частном случае сито пыльцезаборника выполнено с размером ячейки не более 1 мм.

В частном случае сито размещено по периметру вырезов.

В частном случае сито размещено по периметру вырезов и периметру нижнего края купола.

В частном случае выполнено с возможностью подключения к промышленной вакуумной системе и контейнеру для сбора пыльцы.

Заявляемая группа изобретений поясняется фигурами 1-7, на которых изображено:

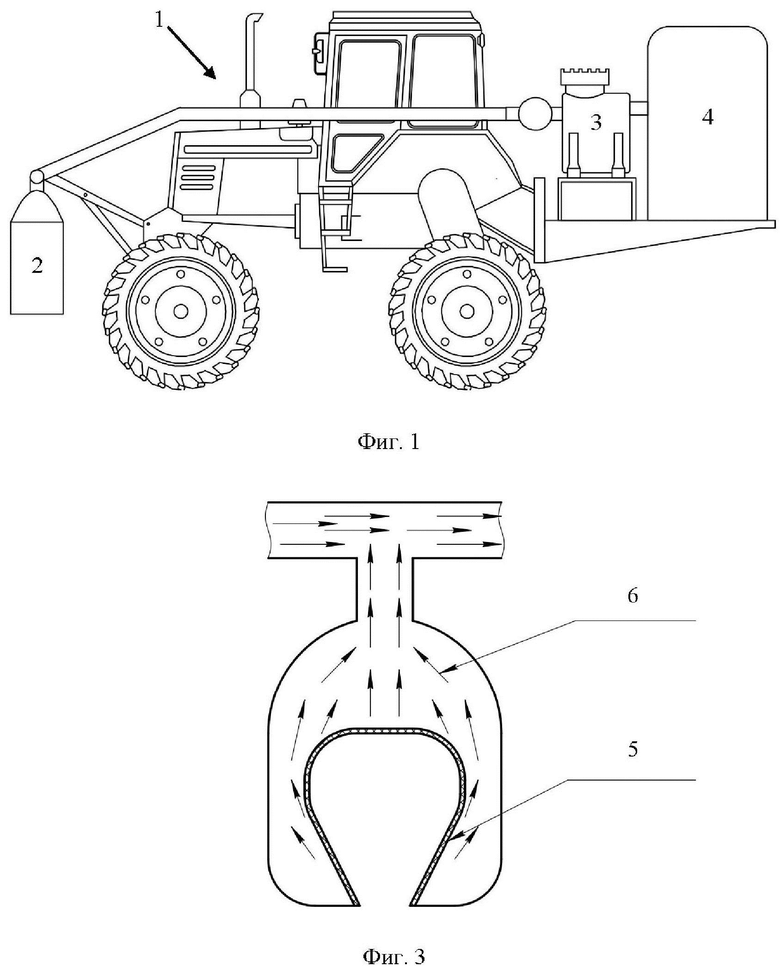

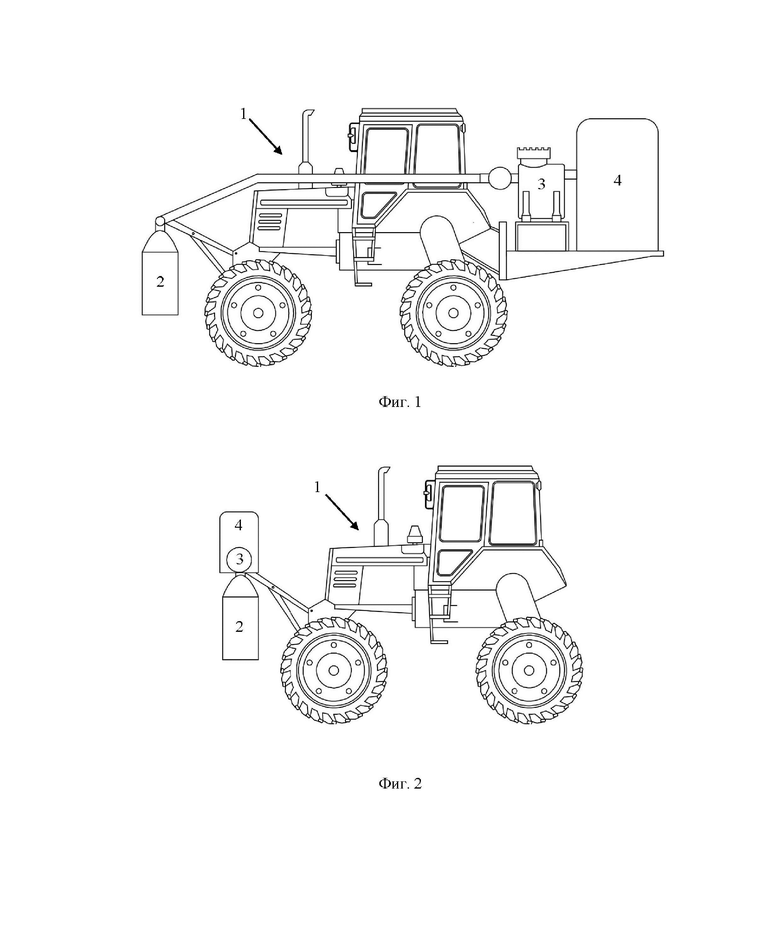

Фиг.1 - устройство для сбора пальцы, закрепленное на сельскохозяйственной технике (компоновка 1 - вариант с расположением одной промышленной вакуумной системы (вакуумного насоса) и одного контейнера для пыльцы на подвесной платформе позади техники);

Фиг.2 - устройство для сбора пальцы, закрепленное на сельскохозяйственной технике (компоновка 2 - вариант с расположением собственного вакуумного насоса и контейнера для пыльцы над каждым пыльцезаборником);

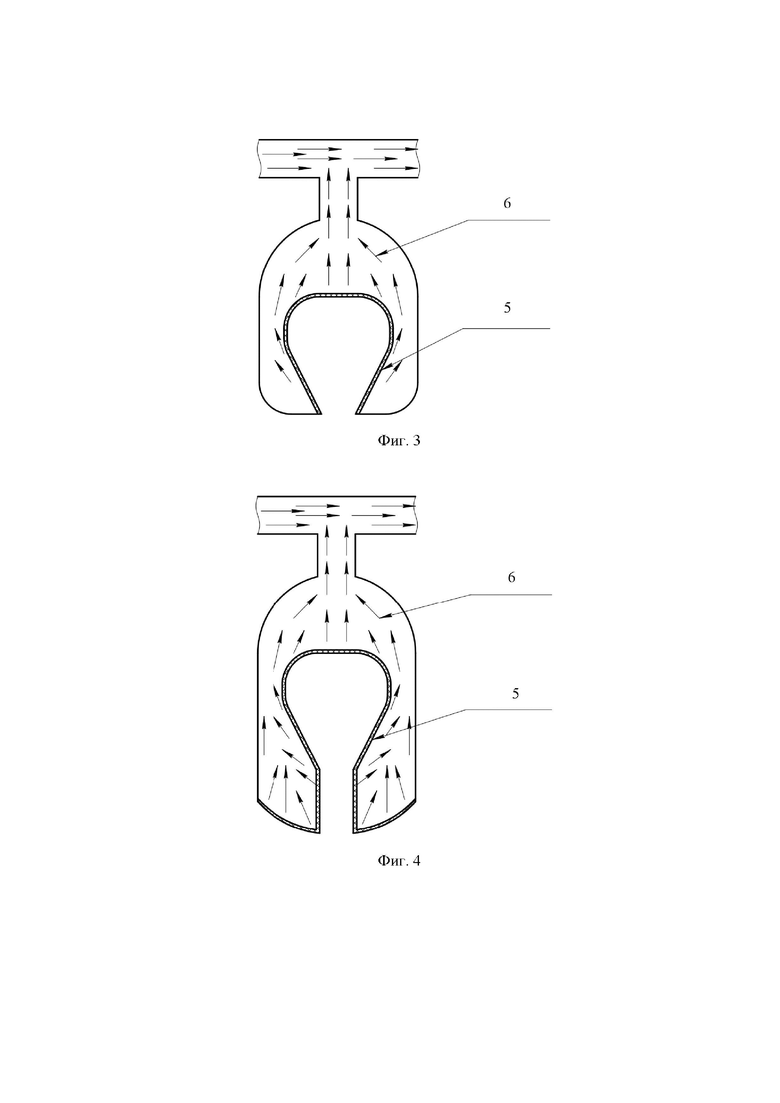

Фиг.3 - пыльцезаборник с сито только на внутренней части купола (применяется на отцовских линиях гибридов подсолнечника, для которых характерно формирование одного цветка);

Фиг.4 - пыльцезаборник с сито на внутренней и нижней частях купола (применяется на отцовских линиях гибридов подсолнечника, для которых характерно формирование одного основного цветка, располагающегося выше, и нескольких дополнительных цветков меньшего размера, располагающихся ниже);

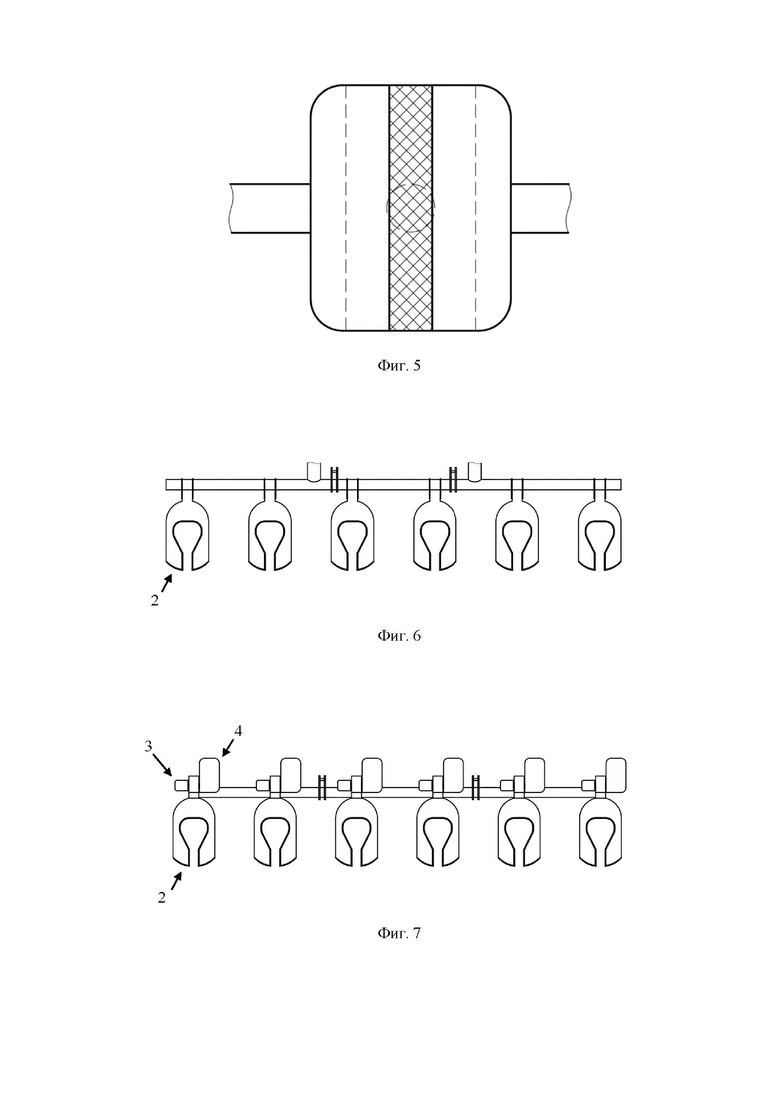

Фиг.5 - вид снизу на пыльцезаборник;

Фиг.6 - пример расположения пыльцезабоников в устройстве для сбора пыльцы при Компоновке 1.

Фиг.7 - пример расположения пыльцезаборников в устройстве для сбора пыльцы при Компоновке 2.

На фигурах 1-7 позициями 1-6 показаны:

1 - сельскохозяйственная техника;

2 - пыльцезаборник;

3 - промышленная вакуумная система (вакуумный насос);

4 - контейнер для пыльцы;

5 - сито пыльцезаборника;

6 - направление потока воздуха.

ОПИСАНИЕ ТЕХНОЛОГИИ

1. ПОСЕВ

• линий отцовских форм гибрида подсолнечника высеваются (1) на отдельном поле или (2) совместно с линиями материнских форм гибрида подсолнечника по любой из классически применяемых технологий.

• посев осуществляется сеялкой, с учетом характеристик используемой техники для сбора пыльцы (высота и ширина колесной базы, клиренс, количество и способ расположения пыльцезаборников).

Геометрия посева:

- Междурядье - 70 см (возможно иное, исходя из особенностей гибрида).

- Расстояние между растениями в ряду - 35 см или 70 см (возможно иное, исходя из особенностей гибрида).

- Густота стояния - 40-60 тыс. шт. на 1 гектар (возможно иное, исходя из особенностей гибрида).

2. МОМЕНТ СБОРА

• Сбор пыльцы осуществляется в утренние часы, когда пыльцевые зерна выходят из пыльников.

• Оптимальное время сбора пыльцы 8:00 - 10:00.

• Сбор может повторно осуществляться во все дни цветения корзинок отцовских форм гибридов подсолнечника для получения необходимого количества пыльцы.

3. ТЕХНОЛОГИЯ СБОРА

• Производится сбор пыльцы с растений отцовских линий гибрида подсолнечника с использованием вакуумной тяги, что позволяет делать это в промышленном масштабе с использованием сельскохозяйственной техники.

• Устройство позволяет осуществлять вакуумную тягу с использованием купольных пыльцезаборников, которые размещаются на транспорте сельскохозяйственного назначения (колесный или гусеничный трактор (тягач), кукурузный кастратор и прочее).

• Важным аспектом является постепенное улучшение устройства для минимального повреждения растений и корзинок подсолнечника при проезде техники по междурядьям, так как технология предполагает многократные проходы техники для сбора пыльцы с одних и тех же отцовских линий гибрида подсолнечника. Для этих целей при выборе техники преимущество отдается транспорту с высоким клиренсом и узкими колесами (и шинами).

• Необходима грамотная проработка вопросов ширины колесной базы используемой техники, количества и способа расположения купольных пыльцезаборников на устройстве, расположения рядов отцовских линий гибрида подсолнечника при посеве.

4. ХРАНЕНИЕ

• Упаковка пыльцы в герметичную, водонепроницаемую ёмкость (пергаментные или вакуумные пакеты, контейнеры) и помещение её на хранение при температуре +3…+5°С в холодильную камеру.

5. ВНЕСЕНИЕ ПЫЛЬЦЫ

• В период массового цветения материнских линий гибрида подсолнечника осуществляется внесение на них собранной пыльцы путем распыления с использованием одного из доступных способов или их комбинации, например:

- пролет над соответствующими участками материнских линий дронов, запущенных на оптимальной высоте и скорости, распыляющих пыльцу;

- проезд по соответствующим участкам материнских линий наземных распылителей на оптимальной скорости и с использованием оборудования, позволяющего эффективно осуществлять распыление пыльцы с учетом наклона корзинок растений подсолнечника.

• Рекомендуется осуществлять внесение пыльцы в период массового цветения материнских форм в двукратной повторности - (1) когда 7-10 рядов трубчатых цветков готовы к оплодотворению, (2) при полном цветении корзинки подсолнечника.

ОПИСАНИЕ УСТРОЙСТВА

Заявляемое устройство представляет собой систему, состоящую из пыльцезаборников, размещаемых на несущей оси перед сельскохозяйственной техникой, в количестве от 1 единицы. Максимальное ограничение по количеству устанавливаемых пыльцезаборников определяется мощностью используемой колесной или иной техники (чем больше, тем выше эффективность).

Способ расположения - регулируемая ширина отступа между пыльцезаборниками для возможности использования на рядах отцовских линий подсолнечника, расположенных различными способами. Подходит как для заранее подготовленных под процедуру рядов, так и для посеянных без учета будущего сбора пыльцы с использованием описываемого устройства.

Сельскохозяйственная техника может иметь следующие параметры:

- Ширина колесной базы (колея) - существуют разные варианты, оптимально - от 2 до 4 м.

- Клиренс (дорожный просвет) - существуют разные варианты, оптимально - от 1,8 до 2,2 м.

- Ширина шин - около 20 см.

Устройство представляет собой навесное оборудование, которое крепится на сельскохозяйственную технику спереди, в том числе с использованием гидравлического привода.

В качестве ведущей сельскохозяйственная техники могут использоваться трактора и подобные колёсные или гусеничные тягачи, однако наиболее эффективным, в том числе для целей минимизации повреждения линий отцовских форм подсолнечника, сбор пыльцы с которых должен осуществляться многократно, представляется использование техники с высоким клиренсом и узкой шириной шин или гусениц.

В частном случае в качестве сельскохозяйственная техники для устройства могут использоваться кастраторы для кукурузы, однако в перспективе может быть разработана специальная колёсная техника, учитывающая все особенности работы с подсолнечником.

Расположение пыльцезабоников

В зависимости от потребности пользователя, в том числе от схемы посева отцовских линий подсолнечника (возможно осуществленного без предварительного учета применения устройства на данных линиях) количество и схема расположения пыльцезабоников на устройстве может регулироваться.

Возможно использование пыльцезаборников в количестве от одного. Максимальное количество пыльцезаборников определяется особенностью используемой сельскохозяйственной техники, на которую крепится устройство, её мощностью и иными характеристиками. В частном случае может использоваться устройство с максимальным количеством в виде 16 пыльцезаборников.

Расстояние между пыльцезаборниками на устройстве может регулироваться как вручную - открытие/закрытие запирающего механизма и ручное передвижение по горизонтальной оси, так и автоматически (на более продвинутых версиях устройства будет добавлена возможность электронного регулирования расположения пыльцезаборников с использованием электронной панели) в зависимости от схемы посева линий подсолнечника, на которых применяется устройство.

Наиболее широко применяемые схемы посева современных гибридов подсолнечника предполагают посев линий с междурядьем от 45 см до 70 см. Соответственно положение пыльцезаборников на устройстве позволяет размещать их на таком расстоянии друг от друга (а также на меньшем и большем расстоянии для использования в случаях посева линий по специфическим схемам). Устройство удобнее применять на отдельно посеянных линиях отцовских форм с междурядьем 70 см, однако и на линиях отцовских форм, посеянных совместно с материнскими линиями по стандартным технологиям, применение устройства также возможно.

Высота расположения пыльцезаборников, а соответственно высота рабочей зоны, в которой создается вакуумная тяга, может регулироваться как вручную - открытие/закрытие запирающего механизма и ручное передвижение по вертикальной оси, так и путем выставления нужной высоты устройства с помощью гидравлической системы сельскохозяйственной техники. На усовершенствованных версиях устройства будет добавлена возможность электронного регулирования расположения пыльцезаборников с использованием электронной панели в зависимости от средней высоты расположения корзинок гибрида подсолнечника, на котором применяется устройство.

Устройство может выпускаться в различных комплектациях, с длиной основной передней оси, позволяющей располагать от 1 до 16 пыльцезаборника, однако на данный момент предполагаемое оптимальное количество пыльцезаборников - 12 штук.

Вакуумная тяга

Вакуумная тяга создается промышленной вакуумной системой (вакуумным насосом), обладающим достаточной мощностью для создания оптимальной тяги на всех применяемых пыльцезаборниках одновременно. Для оптимального использования устройства мощность всасывания вакуумного насоса должна составлять от 600 Вт на каждый используемый пыльцезаборник. В частном случае вакуумный насос размещается на подвесной платформе позади сельскохозяйственной техники. Вакуумный насос запитывается энергией от сельскохозяйственной техники либо с использованием отдельного генератора, также размещаемого на платформе. В других случаях может использоваться большее количество менее мощных вакуумных насосов, размещаемых прямо над пыльцезаборниками.

Контейнер для пыльцы

Собираемая вакуумной тягой масса пыльцы поступает в контейнер, в частном случае размещаемый на подвесной платформе позади сельскохозяйственной техники. Также может использоваться большее количество меньших по объему контейнеров для пыльцы, размещаемых прямо над пыльцезаборниками, либо один контейнер для пыльцы, размещаемый в передней части сельскохозяйственной техники. Материал внутренней поверхности контейнера для пыльцы, а также всех соединительных трубок и (или) шлангов, используемых для транспорта пыльцы от пыльцезаборников в контейнер для пыльцы, должен быть подобран с учетом необходимости избежать наэлектризации пыльцы, а также её прилипания к внутренним стенкам данных объектов.

Контейнер для пыльцы снабжается системой откачки (высвобождения) лишнего воздуха, превышающего объем, вмещаемый контейнером.

Контейнер может быть снабжен системой охлаждения попадающей в него пыльцы одним из известных способов для целей сохранения её фертильных свойств продолжительное время. Однако не менее эффективным представляется извлечение пыльцы из контейнера с высокой периодичностью, например, каждые 10 минут в момент применения устройства, и помещение пыльцы в ёмкость, размещаемую в стационарной системе охлаждения (камере охлаждения), которая после завершения сбора пыльцы на конкретном участке затем подлежит транспортировке в зону постоянного хранения пыльцы.

Необходимость хранения пыльцы растений при низких температурах для сохранения её фертильных свойств достаточно хорошо исследована, существует множество, в том числе запатентованных, способов её хранения.

Для извлечения пыльцы из контейнера могут использоваться ручные пылесосы, подключаемые к специальному отверстию в контейнере. Из емкости ручного пылесоса пыльца пересыпается в функциональные контейнеры для постоянного хранения. Данный аспект носит небольшое техническое значение, в усовершенствованных версиях устройства извлечение пыльцы из контейнера может производиться иными способами.

Движение сельскохозяйственной техники

Скорость движения сельскохозяйственной техники вдоль рядов линий отцовской формы гибрида подсолнечника при использовании устройства для сбора пыльцы может варьироваться, в том числе в зависимости от применяемой силы вакуумной тяги и конкретной комплектации устройства, однако при тестировании показало свою эффективность использование скорости движения сельскохозяйственной техники от 3 до 6 км/ч.

Для прохода вдоль линий отцовских форм гибрида подсолнечника сельскохозяйственная техника размещается таким образом, чтобы колеса (гусеницы) проезжали по междурядьям, а регулируемые пыльцезаборники размещаются на несущей оси устройства таким образом, чтобы соответственно двигаться ровно вдоль рядов растений.

ПЫЛЬЦЕЗАБОРНИКИ

Пыльцезаборники имеют форму купола и вырезом в центре, идущим от нижней части корпуса, максимально охватывают со всех сторон корзинки растений при движении сельскохозяйственной техники с устройством вдоль линий отцовских форм подсолнечника, помещая их в рабочую зону внутреннего вакуумного захвата для осуществления сбора с них пыльцы потоками воздуха.

Пыльцезаборники могут изготавливаться в различных размерах, а выбор материала их внешнего корпуса не имеет значительного влияния на эффективность выполнения основной функции устройства и может быть подобран исходя из целей обеспечения их легкости и долговечности либо наоборот минимизации цены изготовления пыльцезаборника.

Пыльцезаборники имеют центральный блок, находящийся в фиксированном положении и крепящийся несущей оси устройства, и две боковые стенки, положение которых может быть как фиксированным (базовая версия пыльцезаборника), так и изменяться в ходе работы пыльцезаборника по определенному алгоритму (более продвинутые версии пыльцезаборника). Например, как с помощью простых датчиков, реагирующих на появление объекта в рабочей зоне внутреннего вакуумного захвата, так и с использованием более продвинутых камер и алгоритмов искусственного интеллекта устройство может в автоматическом режиме определять момент, когда корзинка подсолнечника не находится в рабочей зоне внутреннего вакуумного захвата и увеличивать расстояние между боковыми стенками, а в момент нахождения корзинки в рабочей зоне внутреннего вакуумного захвата уменьшать расстояние, сжимая купол вокруг корзинки растения для повышения эффективности сбора пыльцы с него.

В частном случае используются пыльцезаборники общей высотой 65 см, шириной 50 см. Однако в более продвинутых версиях габариты могут быть уменьшены, так как рабочая зона внутреннего вакуумного захвата, в которую попадают корзинки подсолнечника и в которой создается вакуумная тяга оптимальной мощности для извлечения пыльцы, фактически необходима в размере около 35 см высотой и 35 см шириной.

Внутренняя поверхность стенок пыльцезаборника выполнена в виде сито с размером ячейки не более 1 мм. Потребность в более мелком размере ячеек не выявлена, так как на подсолнечнике практически отсутствуют иные мелкие частицы, размером менее 1 мм, которые, попадая в общую массу собираемой пыльцы, могли бы значительно её загрязнить.

Базовый вариант пыльцезаборника предполагает наличие сита только на внутренней поверхности боковых стенок. В иных версиях корпуса пыльцезаборника нижняя поверхность боковых стенок пыльцезаборника также может выполняться в виде сита, что будет способствовать повышению объемов сбора пыльцы на таких отцовских формах гибридов подсолнечника, растения которых формируются не в виде одного цветка (одной корзинки), а в виде куста с несколькими корзинками, для которых характерно наличие одной основной корзинки, наиболее крупной и расположенной выше других, и более мелких корзинок, располагающихся ниже. Использование пыльцезаборника с ситом на нижней поверхности боковых стенок позволит собирать пыльцу не только с основной корзинки, но и с дополнительных.

Проблема прилипания корзинки и иных частей растения, попадающих в рабочую зону внутреннего вакуумного захвата, к ситу (внутренним стенкам пыльцезаборника), решается несколькими способами:

1. настройка вакуумной тяги таким образом, чтобы потоки воздуха внутри рабочей зоны внутреннего вакуумного захвата были примерно одинаковой силы со всех сторон относительно корзинки растения, не допуская таким образом её прилипание к конкретной зоне сита, и в то же время позволяя собирать пыльцу с корзинок гибрида подсолнечника, наклоненных в любую сторону;

2. настройка алгоритма прерывистой тяги (чередование её включения и выключения) в зависимости от места расположения корзинки относительно рабочей зоны внутренней вакуумной тяги, определение которого может производиться в автоматическом режиме с помощью простых датчиков, реагирующих на появление объекта в рабочей зоне вакуумного захвата и подающих сигнал для запуска вакуумной тяги в целом на устройстве или на отдельном пыльцезаборнике, а также более сложных камер и алгоритмов искусственного интеллекта, в целом для того, чтобы вакуумная тяга была достаточной для сбора пыльцы, но работала короткий промежуток времени, а затем выключалась, чтобы не тянуть всё растение или его части за собой, избегая таким образом их повреждения.

При этом наиболее эффективным является сочетание обоих описанных способов.

Конкретные примеры реализации способа для разных значений с указанием геометрии и особенностей посева подсолнечника, времени и особенностей сбора пыльцы, полученные результаты.

1. Производитель: ЛИДЕА Гибрид: Регата Сбор пыльцы Схема посева отцовских линий подсолнечника: посев рядами, междурядья 70 см, расстояние между растениями 70 см Особенности посева: на специально выделенном участке, отдельно от материнских линий Время сбора пыльцы: 8:00 - 10:00, с повторением в разные дни цветения корзинок отцовских форм гибридов подсолнечника для получения необходимого количества пыльцы Условия и особенности сбора пыльцы: использование устройства для сбора пыльцы с пыльцезаборниками, ясная погода, умеренный ветер Внесение пыльцы Схема посева материнских линий подсолнечника: площадь 1 га, посев рядами, междурядья 70 см, расстояние между растениями 70 см Время внесения пыльцы: 9:00 - 9:30, в период массового цветения материнских форм, когда 7-10 рядов трубчатых цветков готовы к оплодотворению, ясная погода, умеренный ветер / отсутствие ветра Особенности внесения пыльцы: нанесение заранее собранной пыльцы с отцовских форм подсолнечника на цветущие стерильные аналоги материнских линий Полученные результаты
( сравнительно с применением переопыления пчелами при прочих равных)
Повышение урожайности при базисной влажности 8% (ц/га): 22% (было 37 ц, стало 45.1 ц)

2. Производитель: ЛИДЕА Гибрид: Изида Сбор пыльцы Схема посева отцовских линий подсолнечника: посев рядами, междурядья 70 см, расстояние между растениями 70 см Особенности посева: на специально выделенном участке, отдельно от материнских линий Время сбора пыльцы: 8:00 - 10:00, с повторением в разные дни цветения корзинок отцовских форм гибридов подсолнечника для получения необходимого количества пыльцы Условия и особенности сбора пыльцы: использование устройства для сбора пыльцы с пыльцезаборниками, ясная погода, умеренный ветер Внесение пыльцы Схема посева материнских линий подсолнечника: площадь 1 га, посев рядами, междурядья 70 см, расстояние между растениями 70 см Время внесения пыльцы: 9:00 - 9:30, в период массового цветения материнских форм, когда 7-10 рядов трубчатых цветков готовы к оплодотворению, ясная погода, умеренный ветер / отсутствие ветра Особенности внесения пыльцы: нанесение заранее собранной пыльцы с отцовских форм подсолнечника на цветущие стерильные аналоги материнских линий Полученные результаты
( сравнительно с применением переопыления пчелами при прочих равных)
Повышение урожайности при базисной влажности 8% (ц/га): 19% (было 37.3 ц, стало 44.4 ц)

3. Производитель: ЛИДЕА Гибрид: Аркадия Сбор пыльцы Схема посева отцовских линий подсолнечника: посев рядами, междурядья 70 см, расстояние между растениями 70 см Особенности посева: на специально выделенном участке, отдельно от материнских линий Время сбора пыльцы: 8:00 - 10:00, с повторением в разные дни цветения корзинок отцовских форм гибридов подсолнечника для получения необходимого количества пыльцы Условия и особенности сбора пыльцы: использование устройства для сбора пыльцы с пыльцезаборниками, ясная погода, умеренный ветер Внесение пыльцы Схема посева материнских линий подсолнечника: площадь 1 га, посев рядами, междурядья 70 см, расстояние между растениями 70 см Время внесения пыльцы: 9:00 - 9:30, в период массового цветения материнских форм, когда 7-10 рядов трубчатых цветков готовы к оплодотворению, ясная погода, умеренный ветер / отсутствие ветра Особенности внесения пыльцы: нанесение заранее собранной пыльцы с отцовских форм подсолнечника на цветущие стерильные аналоги материнских линий Полученные результаты
( сравнительно с применением переопыления пчелами при прочих равных)
Повышение урожайности при базисной влажности 8% (ц/га): 21% (было 31 ц, стало 37.5 ц)

4. Производитель: ЛИДЕА Гибрид: Аргентик Сбор пыльцы Схема посева отцовских линий подсолнечника: посев рядами, междурядья 70 см, расстояние между растениями 70 см Особенности посева: на специально выделенном участке, отдельно от материнских линий Время сбора пыльцы: 8:00 - 10:00, с повторением в разные дни цветения корзинок отцовских форм гибридов подсолнечника для получения необходимого количества пыльцы Условия и особенности сбора пыльцы: использование устройства для сбора пыльцы с пыльцезаборниками, ясная погода, умеренный ветер Внесение пыльцы Схема посева материнских линий подсолнечника: площадь 1 га, посев рядами, междурядья 70 см, расстояние между растениями 70 см Время внесения пыльцы: 9:00 - 9:30, в период массового цветения материнских форм, когда 7-10 рядов трубчатых цветков готовы к оплодотворению, ясная погода, умеренный ветер / отсутствие ветра Особенности внесения пыльцы: нанесение заранее собранной пыльцы с отцовских форм подсолнечника на цветущие стерильные аналоги материнских линий Полученные результаты
( сравнительно с применением переопыления пчелами при прочих равных)
Повышение урожайности при базисной влажности 8% (ц/га): 21% (было 30.6 ц, стало 37 ц)

Похожие патенты RU2833805C1

название год авторы номер документа
СПОСОБ ПОЛУЧЕНИЯ ГИБРИДА РАСТЕНИЯ ПОДСОЛНЕЧНИКА 2005
  • Демурин Яков Николаевич
  • Перетягина Татьяна Михайловна
  • Борисенко Оксана Михайловна
  • Ветер Иван Иванович
RU2302105C1
СПОСОБ ПОЛУЧЕНИЯ ГЕНЕТИЧЕСКИ ЧИСТЫХ СЕМЯН МАТЕРИНСКОЙ ФОРМЫ ДЛЯ ГИБРИДА ПОДСОЛНЕЧНИКА 2008
  • Зайцев Николай Иванович
  • Деревенец Виктор Николаевич
  • Дьяков Александр Борисович
  • Фролов Сергей Сергеевич
RU2370948C1
СПОСОБ ПОЛУЧЕНИЯ ЕСТЕСТВЕННЫХ ГИБРИДОВ СОИ 1999
  • Трембак Е.Н.
  • Кочегура А.В.
RU2185724C2
СПОСОБ ПОЛУЧЕНИЯ ГИБРИДОВ F1 СОРГО 1999
  • Эльконин Л.А.
  • Кожемякин В.В.
RU2152713C1
Способ получения плодоносящих растений подсолнечника в культуре тканей 1988
  • Лукьянюк Светлана Федоровна
  • Игнатова Светлана Александровна
SU1527259A1
Способ получения гибридных семян подсолнечника 1990
  • Губин Иван Александрович
  • Гусева Тамара Евгеньевна
  • Саломатина Валентина Петровна
SU1741674A1
СПОСОБ ПОЛУЧЕНИЯ ИЗОГЕННОЙ ЛИНИИ ПО ДОМИНАНТНОМУ ПРИЗНАКУ СЕМЕНИ У РАСТЕНИЙ 1999
  • Ефименко С.Г.
RU2151494C1
Способ выращивания гибридных семян подсолнечника 1991
  • Никитчин Дмитрий Иванович
  • Рябота Александр Николаевич
  • Белоконь Александр Петрович
  • Щербань Сергей Васильевич
SU1801403A1
СПОСОБ ПОЛУЧЕНИЯ ГИБРИДНЫХ СЕМЯН ТРИТИКАЛЕ 2002
  • Трипутин В.М.
RU2250603C2
Способ повышения урожайности подсолнечника 2023
  • Макарова Марина Павловна
  • Виноградов Дмитрий Валериевич
  • Троц Наталья Михайловна
  • Машков Сергей Владимирович
  • Голубенко Михаил Иванович
  • Лупова Екатерина Ивановна
  • Троц Василий Борисович
RU2808542C1

Иллюстрации к изобретению RU 2 833 805 C1

Реферат патента 2025 года Способ сбора пыльцы для искусственного опыления подсолнечника и устройство для осуществления способа

Изобретение относится к области сельского хозяйства, в частности к искусственному опылению растений, а именно к механическому способу сбора пыльцы подсолнечника и устройству для сбора пыльцы. Способ сбора пыльцы для искусственного опыления подсолнечника с использованием устройства для сбора пыльцы, содержащего пыльцезаборник куполообразной формы, размещаемого на сельскохозяйственной технике, предусматривает посев линий отцовских форм гибрида подсолнечника, сбор пыльцы в 8-10 ч утра в период цветения отцовских линий подсолнечника. Посев линий отцовских форм гибрида подсолнечника возможно осуществлять как отдельно от линий материнских форм гибрида подсолнечника, так и совместно. Посев линий отцовских форм гибрида подсолнечника осуществляют рядами с междурядьем 70 см и расстоянием между растениями в ряду составляет 35 см или 70 см. В качестве сельскохозяйственной техники используют колесную технику или гусеничную технику. Устройство для сбора пыльцы для искусственного опыления подсолнечника содержит по крайне мере один пыльцезаборник куполообразной формы с вырезом в центре, идущим от нижней части с противоположных сторон корпуса, сито, которое закреплено на внутренней части корпуса пыльцезаборника или по периметру вырезов, или по периметру вырезов и периметру нижнего края купола, вакуумную систему, включающую вакуумный насос, и контейнер для сбора пыльцы, и выполнено с возможностью крепления к сельскохозяйственной технике. Количество пыльцезаборников составляет от 1 до 16 штук. В устройстве предусмотрено регулирование расстояния между пыльцезаборниками и высоты расположения пыльцезаборника. Сито пыльцезаборника выполнено с размером ячейки не более 1 мм. Предлагаемый способ сбора пыльцы для искусственного опыления подсолнечника с использованием устройства для сбора пыльцы, содержащего пыльцезаборник куполообразной формы, размещаемого на сельскохозяйственной технике, обеспечивает повышение эффективности сбора пыльцы подсолнечника, увеличение объема и качества урожая подсолнечника, автоматизацию процесса сбора пыльцы и повышение автоматизации процесса искусственного опыления в целом. 2 н. и 14 з.п. ф-лы, 7 ил., 4 табл., 1 пр.

Формула изобретения RU 2 833 805 C1

1. Устройство для сбора пыльцы для искусственного опыления подсолнечника, характеризующееся тем, что содержит по крайне мере один пыльцезаборник куполообразной формы с вырезом в центре, идущим от нижней части с противоположных сторон корпуса, сито, которое закреплено на внутренней части корпуса пыльцезаборника или по периметру вырезов, или по периметру вырезов и периметру нижнего края купола, вакуумную систему, включающую вакуумный насос, и контейнер для сбора пыльцы, и выполнено с возможностью крепления к сельскохозяйственной технике.

2. Устройство сбора пыльцы для искусственного опыления подсолнечника по п. 1, характеризующееся тем, что количество пыльцезаборников составляет от 1 до 16 штук.

3. Устройство сбора пыльцы для искусственного опыления подсолнечника по п. 2, характеризующееся тем, что выполнено с возможностью регулирования расстояния между пыльцезаборниками.

4. Устройство сбора пыльцы для искусственного опыления подсолнечника по любому из пп. 1-3, характеризующееся тем, что выполнено с возможностью регулирования высоты расположения пыльцезаборника.

5. Устройство сбора пыльцы для искусственного опыления подсолнечника по любому из пп. 1-4, характеризующееся тем, что выполнено с возможностью автоматического включения и выключения вакуумной системы в момент использования устройства.

6. Устройство сбора пыльцы для искусственного опыления подсолнечника по любому из пп. 1-5, характеризующееся тем, что сито пыльцезаборника выполнено с размером ячейки не более 1 мм.

7. Способ сбора пыльцы для искусственного опыления подсолнечника, характеризующийся тем, что содержит следующие этапы:

- посев линий отцовских форм гибрида подсолнечника;

- сбор пыльцы;

при этом сбор пыльцы осуществляют:

- в 8-10 ч утра в период цветения отцовских линий подсолнечника;

- с помощью устройства для сбора пыльцы, содержащего пыльцезаборник куполообразной формы, размещаемого на сельскохозяйственной технике, по любому из пп. 1-6.

8. Способ по п. 7, характеризующийся тем, что посев линий отцовских форм гибрида подсолнечника осуществляют отдельно от линий материнских форм гибрида подсолнечника.

9. Способ по п. 7, характеризующийся тем, что посев линий отцовских форм гибрида подсолнечника осуществляют совместно с линиями материнских форм гибрида подсолнечника.

10. Способ по п. 8, характеризующийся тем, что посев линий отцовских форм гибрида подсолнечника осуществляют рядами с междурядьем 70 см.

11. Способ по п. 10, характеризующийся тем, что расстояние между растениями в ряду составляет 35 см или 70 см.

12. Способ по п. 7, характеризующийся тем, что в качестве сельскохозяйственной техники используют колесную технику.

13. Способ по п. 12, характеризующийся тем, что в качестве колесной техники используют колесный трактор или кукурузный кастратор.

14. Способ по п. 7, характеризующийся тем, что в качестве сельскохозяйственной техники используют гусеничную технику.

15. Способ по п. 14, характеризующийся тем, что в качестве гусеничной техники используют гусеничный трактор.

16. Способ по любому из пп. 7-15, характеризующийся тем, что сбор пыльцы осуществляют многократно с одних и тех же растений.

Документы, цитированные в отчете о поиске Патент 2025 года RU2833805C1

ПРОИЗВОДСТВО ЗЕРНОВОЙ ПРОДУКЦИИ 2016
  • Коуп, Джейсон
  • Кроун, Тодд
  • Синглтери, Джордж
RU2815108C2
WO 2016210315 A1, 29.12.2016
US 8356464 B2, 22.01.2013
CN 209449262 U, 01.10.2019
WO 2012125593 A2, 20.09.2012.

RU 2 833 805 C1

Авторы

Антощенко Николай Николаевич

Ляшко Сергей Геннадьевич

Даты

2025-01-28Публикация

2024-04-16Подача
