Противогранатометное защитное устройство Российский патент 2025 года по МПК F41H11/02

Описание патента на изобретение RU2833890C1

Изобретение относится к противогранатометным защитным устройствам, препятствующим прямому воздействию реактивных гранат на защищаемый объект путем отклонения реактивных гранат с траектории заданного движения отклоняющим сетчатым экраном и/или принудительной остановки реактивных гранат отклоняющим сетчатым экраном. Отклонение реактивной гранаты с траектории заданного движения достигается за счет изменения заданного ей вектора движения при взаимодействии с отклоняющим сетчатым экраном. Принудительная остановка реактивной гранаты отклоняющим сетчатым экраном достигается тем, что оперение реактивной гранаты застревает (запутывается) в ячейках отклоняющего сетчатого экрана, которые имеют размер более калибра гранаты и менее величины размаха перьев стабилизатора реактивной гранаты.

Аналогом заявляемого изобретения является «Противогранатометное и противопульное защитное устройство», патент на изобретение РФ №2122702 от 29.11.1997.

Устройство состоит из нескольких сетчатых экранов, установленных под различными углами друг к другу, перед защищаемым объектом. Ячейки сетчатых экранов имеют различную величину и уменьшаются по мере приближения к защищаемому объекту. Ближайший к защищаемому объекту сетчатый экран имеет размер ячеек не более калибра пули, а дальний сетчатый экран - не более калибра реактивной гранаты. Сетчатые экраны устанавливаются в ненатянутом состоянии.

Недостатками данного устройства является высокая вероятность разрушения сетчатого экрана, выполненного из панцирной сетки или сетки Рабица, при взаимодействии с реактивной гранатой, после чего граната продолжает дальнейшее прямолинейное движение. Это обусловлено тем, что хоть сетка в начальный момент и находится в свободном ненатянутом состоянии, но при взаимодействии с гранатой сетка натягивается и может быть разрушена из-за высокой кинетической энергии гранаты.

Еще одним недостатком изобретения является сложность конструкции.

Аналогом заявляемого изобретения является «Система инженерной защиты и инициирования срабатывания взрывателей реактивных кумулятивных гранат», патент на изобретение РФ №2199711 от 12.02.2001.

Устройство состоит из защитных элементов, выполненных в виде металлических сетчатых экранов с величиной ячеек от половины до одного калибра реактивной гранаты. Наиболее удаленный от защищаемого объекта сетчатый экран имеет размер ячеек не более диаметра головной части взрывателя гранаты.

Недостатками данного устройства является необходимость размещения сетчатых экранов на значительном удалении от защищаемого объекта, т.к. принцип работы устройства основан на подрыве гранат при взаимодействии с ним.

Еще одним недостатком устройства является низкая стойкость сетчатых металлических экранов к воздействию гранаты из-за ее высокой кинетической энергии. Даже после подрыва кумулятивной реактивной гранаты массивная часть ее корпуса продолжает движение по инерции в сторону защищаемого объекта.

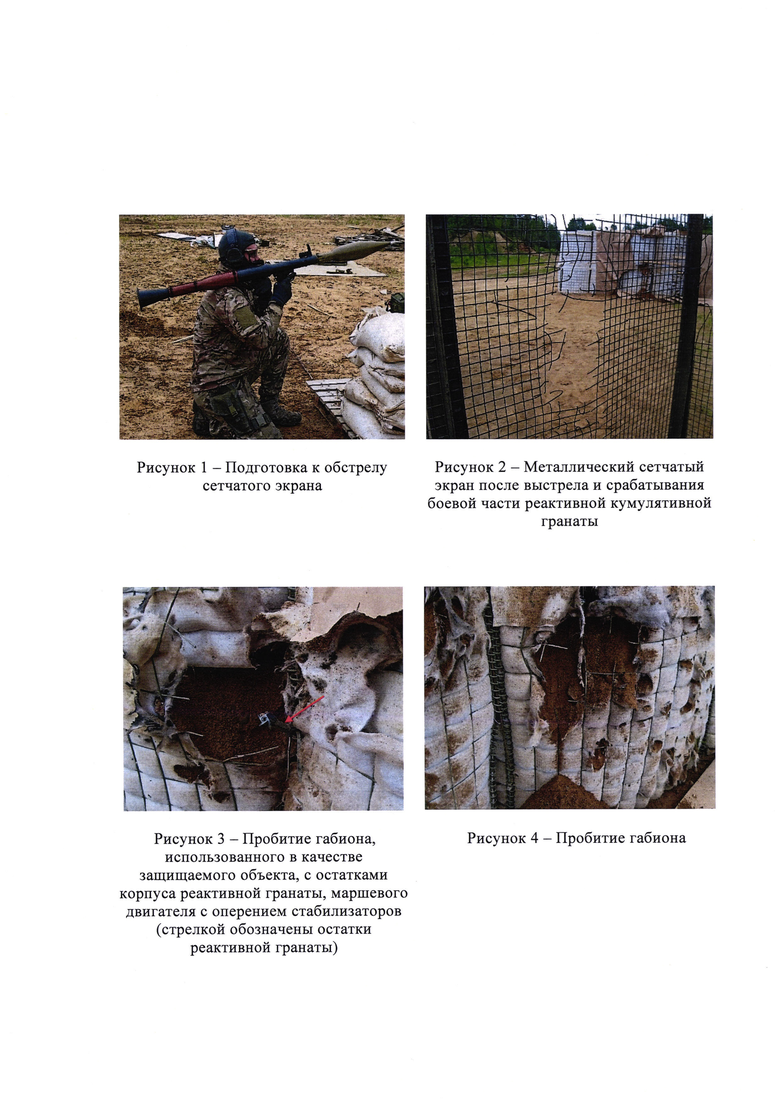

Специалистами испытательного центра специальных материалов и изделий АО «НПО Спецматериалов» (Аттестат аккредитации испытательного центра №РОСС RU.0001.22C308 от 26.08.2014) в условиях полигона производились испытания сетчатых экранов, изготовленных из металлических материалов.

В ходе обстрела из РПГ-7 реактивными кумулятивными гранатами сетчатых экранов было установлено, что при срабатывании боевой части реактивной кумулятивной гранаты на сетчатых экранах и рассеивании кумулятивной струи, в ряде случаев, остатки корпуса реактивной гранаты и маршевого двигателя продолжают направленное движение в сторону защищаемого объекта, что с учетом их большой кинетической энергии представляет угрозу защищаемому объекту. Изображения выполненных испытаний приведены на Рисунках 1-5.

Аналогом заявляемого изобретения является «Устройство защиты неподвижных объектов», патент на полезную модель РФ №41134 от 02.04.2004.

Устройство состоит из защитных элементов в виде сетчатых экранов, которые удерживаются в вертикальном положении при помощи надувных полостей и располагаются перед защищаемым объектом.

Недостатками данного устройства являются: низкая живучесть надувных полостей при обстреле устройства и защищаемого им объекта из стрелкового оружия, неспособность устройства сохранять свое положение под воздействием динамических нагрузок, вызванных взаимодействием сетчатых экранов с реактивными гранатами, возможность продолжения движения реактивной гранаты вместе с сетчатым экраном в направлении, заданном реактивной гранате при выстреле, или самостоятельно, при обрыве сетчатого экрана, а также нерегламентированный размер ячеек сетчатых экранов.

Известно «Противогранатометное защитное устройство», патент на изобретение РФ №2462680 от 29.11.2010, выбранное авторами в качестве прототипа. Оно состоит из сетчатых отклоняющих элементов, устанавливаемых перед защищаемым объектом, и дополнительного сетчатого экрана на расстоянии не менее 1 и не более 5 длин гранаты, с величиной ячейки не менее калибра гранаты и не более размаха перьев стабилизатора кумулятивной гранаты. Сетка на дополнительном экране находится в ненатянутом состоянии. Данное устройство должно обеспечивать отклонение вектора движения и увод реактивных гранат от заданной траектории движения за счет взаимодействия (зацепления) стабилизаторов реактивной гранаты с сетчатым экраном при пролете через его ячейки.

Основным недостатком данного изобретения является высокая вероятность разрушения сетчатого экрана при взаимодействии с реактивной гранатой, после чего реактивная граната продолжает дальнейшее прямолинейное движение. Это обусловлено тем, что хоть сетка в начальный момент и находится в свободном ненатянутом состоянии, но при взаимодействии с реактивной гранатой сетка натягивается и может быть разрушена из-за высокой кинетической энергии реактивной гранаты.

Еще одним недостатком рассматриваемого изобретения является громоздкость конструкции, т.к. оно состоит из как минимум двух отклоняющих элементов и дополнительного сетчатого экрана, что требует значительного свободного пространства перед защищаемым объектом.

Заявленное авторами противогранатометное защитное устройство включает в себя несущую конструкцию с закрепленным на ней сетчатым экраном. Величина ячейки сетчатого экрана составляет более калибра гранаты и менее величины размаха перьев стабилизатора реактивной гранаты. При этом несущая конструкция выполнена из двух вертикальных стоек, соединенных между собой в верхней части горизонтальной перекладиной, к которой с помощью подвижного соединения верхним краем прикрепляется сетчатый экран. Высота сетчатого экрана меньше высоты вертикальных стоек несущей конструкции. Это позволяет обеспечить возможность свободного отклонения сетчатого экрана под воздействием кинетической энергии реактивной гранаты на углы до 360°.

Целью изобретения является получение противогранатометного защитного устройства, способного защищать объекты различных инфраструктур от поражения реактивными гранатами различных типов за счет возможности отклонения сетчатого экрана относительно горизонтальной перекладины, соединяющей вертикальные стойки несущей конструкции, в результате чего достигается эффект отклонения реактивных гранат с траектории заданного движения, поглощения их кинетической энергии и, как следствие, задержки реактивных гранат сетчатыми экранами.

Технический результат изобретения достигается за счет крепления сетчатого экрана к горизонтальной перекладине несущей конструкции только верхним краем с помощью подвижного соединения, а также за счет выбора высоты сетчатого экрана менее длины вертикальных стоек несущей конструкции.

Выполнение этих условий обеспечивает гарантированное воздействие на реактивную гранату, то есть выполнение противогранатометным защитным устройством своих функций - отклонение реактивной гранаты от заданной траектории движения, поглощение ее кинетической энергии и принудительную ее остановку, чем достигается защита объектов инфраструктуры от поражения.

Заявленное авторами противогранатометное устройство работает следующим образом.

При попадании реактивной гранаты в сетчатый экран, ее боевая часть проходит через ячейку сети, а хвостовое оперение, величина размаха перьев стабилизатора которого больше, чем размер ячейки сетчатого экрана, застревает в ней. Реактивная граната задерживается сетчатым экраном и уводится с траектории полета за счет отклонения (поворота) сетчатого экрана относительно горизонтальной перекладины несущей конструкции под действием динамической силы, возникшей в результате взаимодействия с реактивной гранатой. При этом кинетическая энергия реактивной гранаты расходуется на отклонение сетчатого экрана относительно точек своего закрепления, что приводит к снижению скорости реактивной гранаты и, как итог, к остановке реактивной гранаты. Срабатывание взрывателя реактивной гранаты при этом не происходит.

Гарантированная эффективность достигается, когда сетчатый экран закрепляется только к горизонтальной перекладине несущей конструкции с помощью подвижного соединения. За счет этого сетчатый экран имеет возможность отклоняться относительно своего закрепленного верхнего края под действием динамической силы, возникшей в результате взаимодействия с реактивной гранатой, что приводит к отклонению траектории полета реактивной гранаты, к снижению ее кинетической энергии и последующей остановке.

Гарантированная эффективность достигается, когда высота сетчатого экрана менее длины вертикальных стоек несущей конструкции. Это позволяет нижней части сетчатого экрана не зацепляться за землю при взаимодействии с реактивной гранатой.

Для повышения прочности сетчатые экраны выполняются из арамидных материалов.

Для повышения прочности сетчатые экраны выполняются из сверхвысокомолекулярного полиэтилена.

Для проведения испытаний на заводе АО «НПО Спецматериалов» были изготовлены несущая конструкция и серия образцов сетчатых экранов из арамидных материалов и сверхвысокомолекулярного полиэтилена. Изготовленные образцы были подвергнуты на испытательном полигоне обстрелу реактивными кумулятивными гранатами из ручного противотанкового гранатомета РПГ-7.

Испытания проводились специалистами испытательного центра специальных материалов и изделий АО «НПО Спецматериалов» (Аттестат аккредитации испытательного центра №РОСС RU.0001.22C308 от 26.08.2014).

Случаев инициирования подрыва боевых частей реактивных гранат в ходе испытаний зафиксировано не было.

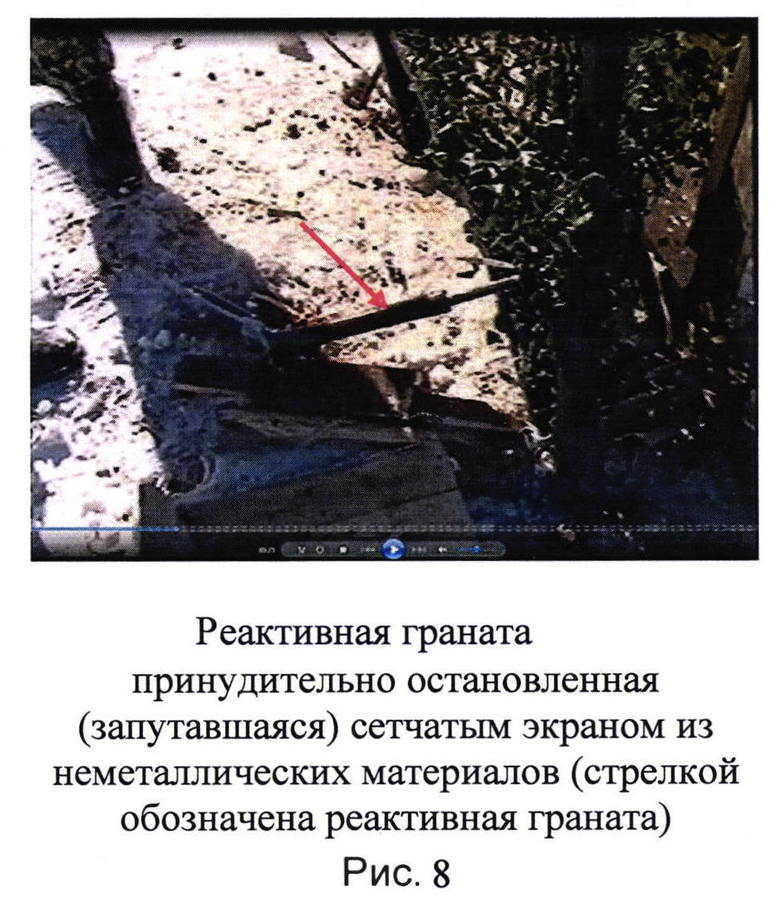

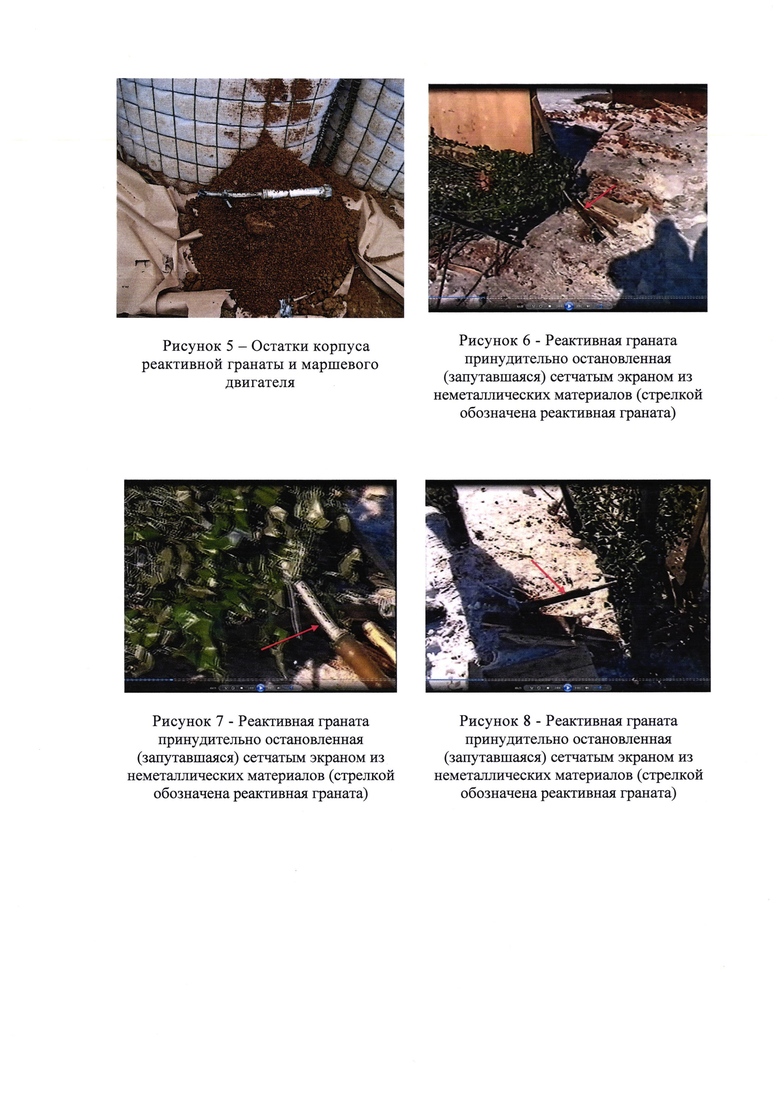

Кадры фильмограммы выполненных испытаний с реактивной гранатой, принудительно остановленной (запутавшейся) сетчатым экраном из неметаллических материалов, приведены на Рисунках 6-8.

Результаты проведенных испытаний подтверждают, что заявленное техническое решение обеспечивает защиту объектов инфраструктур, основанную на принципе отклонения сетчатого экрана под воздействием кинетической энергии реактивных гранат, за счет чего реактивные гранаты отклоняются от заданной траектории полета и задерживаются на сетчатом экране при запутывании стабилизаторов реактивной гранаты в ячейках сетчатых экранов.

Таким образом, было получено практическое подтверждение эффективности заявленного технического решения - получение противогранатометного защитного устройства, которое обеспечивает отклонение реактивных гранат от заданной траектории полета в сочетании с принудительной остановкой (задержкой) на сетчатом экране.

Заявленное техническое решение по конструктивным особенностям противогранатометных защитных устройств является новым, так как совокупность отличительных признаков изобретения, в том числе и в частных случаях, неизвестна из литературных данных и практического опыта работ в этой области, за исключением испытаний, описанных в настоящей заявке на изобретение.

Техническое решение соответствует критерию «изобретательский уровень», так как предложенное не следует явным образом для специалиста из анализа отечественного и зарубежного уровня техники.

Похожие патенты RU2833890C1

название год авторы номер документа
ПРОТИВОГРАНАТОМЕТНОЕ ЗАЩИТНОЕ УСТРОЙСТВО 2010
  • Сильников Михаил Владимирович
  • Сильников Никита Михайлович
  • Арутюнова Елена Михайловна
  • Спивак Александр Иванович
  • Титовец Юрий Фёдорович
RU2462680C2
УСТРОЙСТВО ЗАЩИТНОЕ ОТ РЕАКТИВНЫХ КУМУЛЯТИВНЫХ ГРАНАТ 2001
  • Сердцев Н.И.
  • Аверченко А.М.
  • Сильников М.В.
  • Васильев Н.Н.
RU2188382C1
ПРОТИВОГРАНАТОМЕТНОЕ И ПРОТИВОПУЛЬНОЕ ЗАЩИТНОЕ УСТРОЙСТВО 1997
  • Блинов В.И.
  • Загарских В.И.
  • Корнеев А.Ю.
  • Ларин В.Г.
  • Майоров М.А.
  • Сердцев Н.И.
  • Соломонов Л.С.
  • Чобанян В.А.
RU2122702C1
УСТРОЙСТВО ПРОТИВОПУЛЬНОЕ И ДИСТАНЦИОННОГО ИНИЦИИРОВАНИЯ КУМУЛЯТИВНЫХ ГРАНАТ 2001
  • Петров А.В.
  • Сильников М.В.
  • Петров А.В.
  • Михайлин А.И.
RU2204790C2
СИСТЕМА ИНЖЕНЕРНОЙ ЗАЩИТЫ И ИНИЦИИРОВАНИЯ СРАБАТЫВАНИЯ ВЗРЫВАТЕЛЕЙ РЕАКТИВНЫХ КУМУЛЯТИВНЫХ ГРАНАТ 2001
  • Сильников М.В.
  • Петров А.В.
  • Михайлин А.И.
  • Васильев Н.Н.
RU2199711C2
БРОНЕЗАЩИТА ПОВЫШЕННОЙ ЖИВУЧЕСТИ ОТ ПУЛЬ СО СТАЛЬНЫМ СЕРДЕЧНИКОМ 2010
  • Сильников Михаил Владимирович
  • Сильников Никита Михайлович
  • Михайлин Андрей Иванович
RU2455612C1
УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ОТ ПУЛЬ СТРЕЛКОВОГО ОРУЖИЯ И РЕАКТИВНЫХ КУМУЛЯТИВНЫХ ГРАНАТ ГРАНАТОМЕТОВ 2001
  • Химичев В.А.
  • Баранов В.Н.
  • Дмитриенков А.А.
  • Сильников М.В.
RU2193744C2
СПОСОБ И УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ОБЪЕКТА ОТ ПОРАЖАЮЩИХ ЭЛЕМЕНТОВ 2023
  • Морозов Сергей Валентинович
RU2826659C1
ПРОТИВОКУМУЛЯТИВНОЕ И ПРОТИВОПУЛЬНОЕ ЗАЩИТНОЕ УСТРОЙСТВО 2008
  • Блинов Василий Иванович
  • Давыдов Геннадий Владимирович
  • Ларин Владимир Георгиевич
  • Корнеев Александр Юрьевич
  • Соломонов Лев Семенович
RU2370724C1
ПРОТИВОКУМУЛЯТИВНОЕ И ПРОТИВОПУЛЬНОЕ СРЕДСТВО ЗАЩИТЫ 2013
  • Блинов Василий Иванович
  • Наумов Дмитрий Александрович
RU2540358C1

Иллюстрации к изобретению RU 2 833 890 C1

Реферат патента 2025 года Противогранатометное защитное устройство

Изобретение относится к устройствам защиты объектов различных инфраструктур от поражения реактивными гранатами. Противогранатометное защитное устройство включает в себя несущую конструкцию и сетчатый экран, который крепится верхним краем к горизонтальной перекладине несущей конструкции с помощью подвижного соединения, которое обеспечивает возможность отклонения сетчатого экрана на углы до 360°. Это позволяет сетчатому экрану отклоняться относительно горизонтальной перекладины вместе с реактивными гранатами при взаимодействии с ними. За счет чего противогранатометное устройство обеспечивает отклонение траектории движения реактивных гранат и/или принудительную остановку реактивных гранат. Достигается обеспечение изменения направления траектории движения реактивной гранаты и/или останавливающее воздействие на реактивную гранату. 2 з.п. ф-лы, 8 ил.

Формула изобретения RU 2 833 890 C1

1. Противогранатометное защитное устройство, включающее несущую конструкцию с закрепленным на ней сетчатым отклоняющим экраном, с величиной ячейки сетчатого экрана более калибра реактивной гранаты и менее величины размаха перьев стабилизатора реактивной гранаты, отличающееся тем, что несущая конструкция выполнена из двух вертикальных стоек, соединенных между собой в верхней части горизонтальной перекладиной, к которой с помощью подвижного соединения только верхним краем прикреплен сетчатый экран высотой менее длины вертикальных стоек несущей конструкции, с возможностью отклонения сетчатого экрана относительно горизонтальной перекладины под воздействием кинетической энергии реактивной гранаты на углы до 360°.

2. Противогранатометное защитное устройство по п. 1, отличающееся тем, что сетчатые экраны выполнены из арамидных материалов.

3. Противогранатометное защитное устройство по п. 1, отличающееся тем, что сетчатые экраны выполнены из сверхвысокомолекулярного полиэтилена.
