УСТРОЙСТВО ДЛЯ ПОДАЧИ КОМПОЗИЦИИ В СИСТЕМУ НАНЕСЕНИЯ ПОД ДАВЛЕНИЕМ Российский патент 2025 года по МПК B05B9/04 B05B9/08 B05B15/52 B05B12/08

ПРИТЯЗАНИЕ НА ПРИОРИТЕТ

[0001] Данная заявка испрашивает приоритет по предварительной заявке на патент США № 62/798,745, поданной 30 января 2019 г., содержание которой полностью включено в настоящий документ путем ссылки.

ОБЛАСТЬ ПРИМЕНЕНИЯ ИЗОБРЕТЕНИЯ

[0002] Настоящее изобретение относится к устройствам и способам нанесения композиции на кератиновую поверхность, например на кожу человека. Более конкретно, изобретение относится к устройствам и способам нанесения под давлением композиции для местного применения (например, косметической композиции или композиции для ухода за кожей) для улучшения эстетического внешнего вида кожи.

ПРЕДПОСЫЛКИ СОЗДАНИЯ ИЗОБРЕТЕНИЯ

[0003] Композиции для местного применения в множестве различных форм, например в форме порошка, жидкости, вязкой текучей среды, в прессованной компактной форме и т. п., можно наносить на кератиновую поверхность, такую как кожа пользователя, для обеспечения желаемого благоприятного эффекта. В частности, композицию можно наносить на кожу пользователя, чтобы улучшить эстетический внешний вид кожи. Композицию можно наносить на желаемые участки кожи различными способами. Например, порошковые композиции можно наносить на кожу, при этом композицию переносят вручную с помощью кисти. Вязкую текучую композицию, такую как жидкая композиция основы под макияж, пользователь может наносить на кожу вручную, распределяя и разглаживая по большой площади кератиновой поверхности пальцами или губкой.

ИЗЛОЖЕНИЕ СУЩНОСТИ ИЗОБРЕТЕНИЯ

[0004] Один пример осуществления настоящего изобретения относится к ручному устройству для нанесения композиции текучей среды для местного применения. Устройство включает в себя резервуар, выполненный с возможностью хранения композиции текучей среды для местного применения, содержащей материалы в виде частиц для изменения внешнего вида кератиновой поверхности, и подачи потока композиции под давлением. Устройство также включает в себя накопитель с расширяемой камерой, которая сообщается по текучей среде с резервуаром. Расширяемая камера выполнена так, что она стремится перейти в незаполненную («сдутую») конфигурацию и при заполнении композицией камера расширяется, и при заполнении композицией камера расширяется, отклоняясь от такой предпочтительной конфигурации, тем самым оказывая давление на содержащуюся в ней композицию. Устройство дополнительно включает в себя клапан подачи между резервуаром и накопителем, регулирующий поток композиции из резервуара в накопитель, и датчик давления, регистрирующий значения давления, соответствующие давлению композиции в накопителе. Устройство также включает в себя узел обработки (данных), принимающий данные давления от датчика давления, анализирующий данные давления, чтобы установить, не превышает ли давление в накопителе заранее заданного порогового значения, и управляющий клапаном подачи, чтобы поддерживать давление накопителя в диапазоне между заранее заданным пороговым значением и заранее заданным максимальным значением. Кроме того, устройство включает в себя механизм нанесения, сообщающийся по текучей среде с выходным каналом накопителя и дозирующий композицию из накопителя под контролем узла обработки в виде спрея из капель под давлением для образования тонкого слоя композиции, покрывающего участок на указанной поверхности, причем обеспечивается вытеснение спрея под давлением под действием давления из накопителя.

[0005] Кроме того, описан соответствующий способ для нанесения композиции для местного применения. Способ включает подачу через клапан подачи потока упомянутой композиции под давлением в накопитель, в том числе в находящуюся в нем расширяемую камеру. Расширяемая камера выполнена так, что она стремится перейти в незаполненную конфигурацию и при заполнении композицией камера расширяется, отклоняясь от такой предпочтительной конфигурации, тем самым оказывая давление на содержащуюся в ней композицию. Способ также включает получение данных давления датчиком давления, соответствующих давлению композиции в накопителе. Способ дополнительно включает проводимый узлом обработки анализ данных давления, поступающих от датчика давления, чтобы установить, не превышает ли давление в накопителе заранее заданного порогового значения, и контролировать клапан подачи, чтобы поддерживать давление накопителя в диапазоне между заранее заданным пороговым значением и заранее заданным максимальным значением. Способ дополнительно включает подачу посредством механизма нанесения, сообщающегося по текучей среде с выходным каналом накопителя, композиции из накопителя, и такой процесс регулируется механизмом обработки. Композиция наносится в виде спрея из капель под давлением для образования тонкого слоя композиции, покрывающего участок на указанной поверхности, причем обеспечивается вытеснение спрея под давлением под действием давления из накопителя.

[0006] Предлагается также способ удаления текучей среды из открытых для воздействия воздуха областей распылителя для местного применения. Способ включает подачу через клапан подачи потока композиции для местного применения под давлением в накопитель, в том числе в находящуюся в нем расширяемую камеру. Расширяемая камера выполнена так, что она стремится перейти в незаполненную конфигурацию, и при заполнении композицией камера расширяется, отклоняясь от такой предпочтительной конфигурации, тем самым оказывая давление на содержащуюся в ней композицию. Способ также включает получение данных давления датчиком давления, соответствующих давлению композиции в накопителе. Способ дополнительно включает проводимый узлом обработки анализ данных давления, поступающих от датчика давления, чтобы установить, не превышает ли давление в накопителе порогового значения очистки, и контролировать клапан подачи, чтобы поддерживать давление накопителя выше порогового значения очистки. Способ дополнительно включает подачу посредством механизма нанесения, сообщающегося по текучей среде с выходным каналом накопителя, композиции из накопителя, и такой процесс регулируется узлом обработки до тех пор, пока давление в накопителе не падает ниже заранее заданного максимального значения. Пороговое значение очистки выше заранее заданного максимального значения. Пороговое значение очистки также выбирают таким образом, чтобы механизм нанесения подавал композицию из накопителя под давлением, создающим силу, которая достаточна для удаления закупорок в механизме нанесения.

[0007] Эти и другие аспекты настоящего изобретения станут очевидны специалистам в данной области после прочтения приведенного ниже подробного описания настоящего изобретения, включая фигуры и приложенную формулу изобретения.

КРАТКОЕ ОПИСАНИЕ ФИГУР

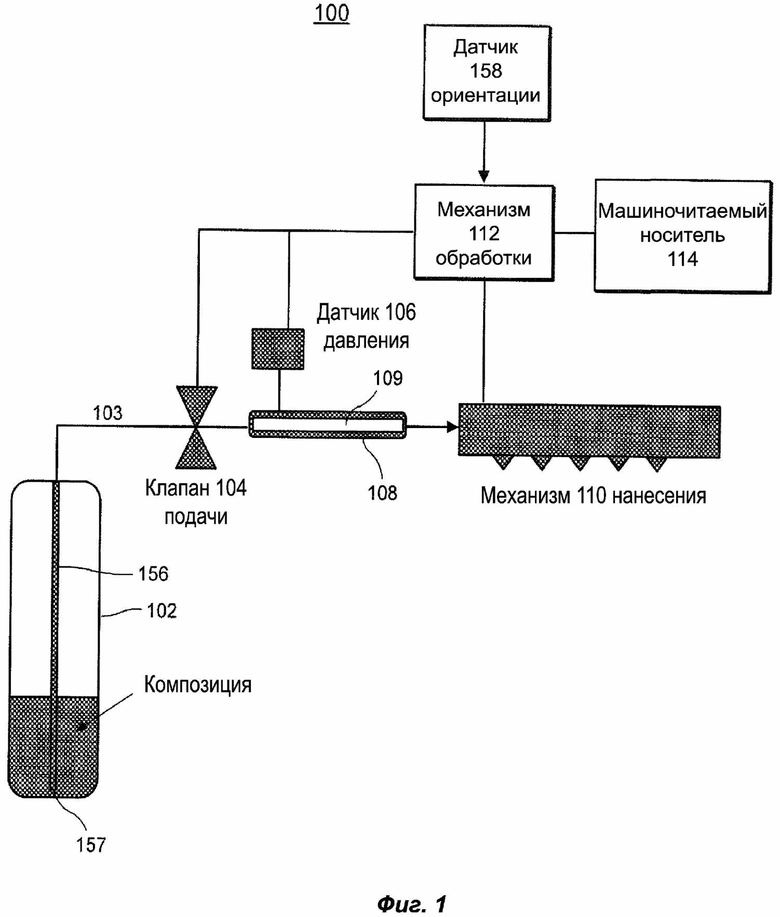

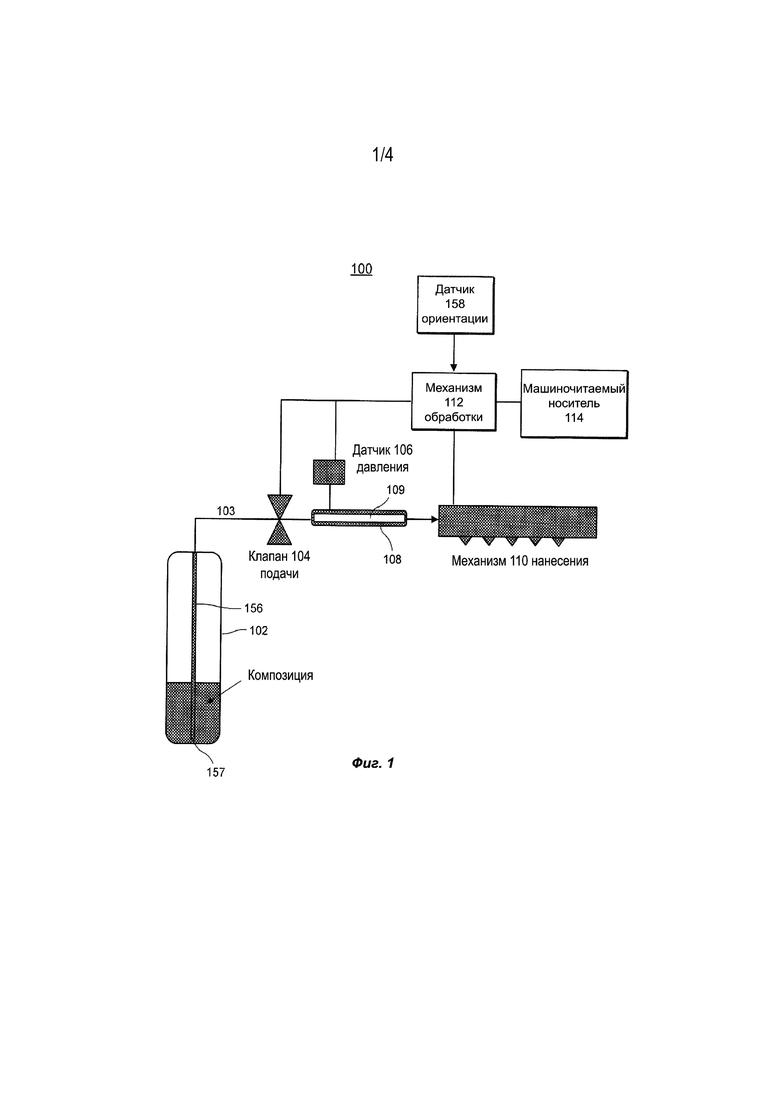

[0008] На Фиг. 1 представлена блок-схема примера устройства для нанесения композиции на кожу пользователя в соответствии с примером осуществления настоящей заявки.

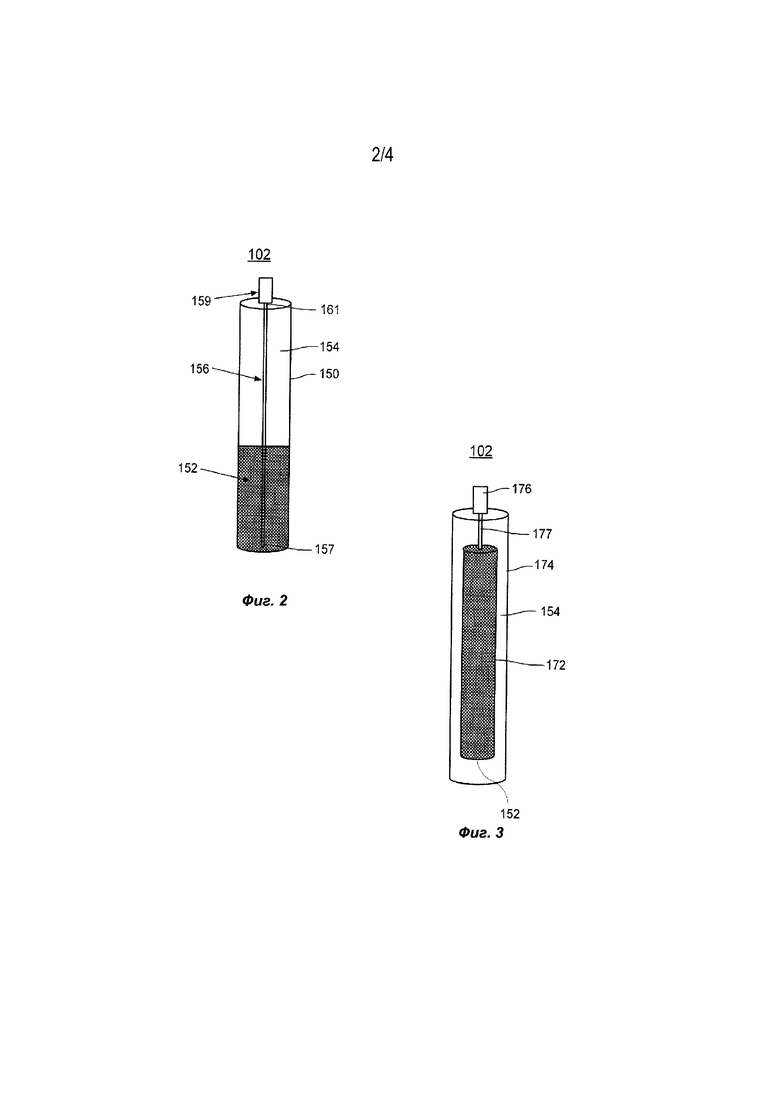

[0009] На Фиг. 2 показан пример осуществления резервуара, заполненного композицией, который можно использовать в примере устройства, приведенного на Фиг. 1.

[0010] На Фиг. 3 показан пример альтернативного примера осуществления резервуара, заполненного композицией, который можно использовать в примере устройства, приведенного на Фиг. 1.

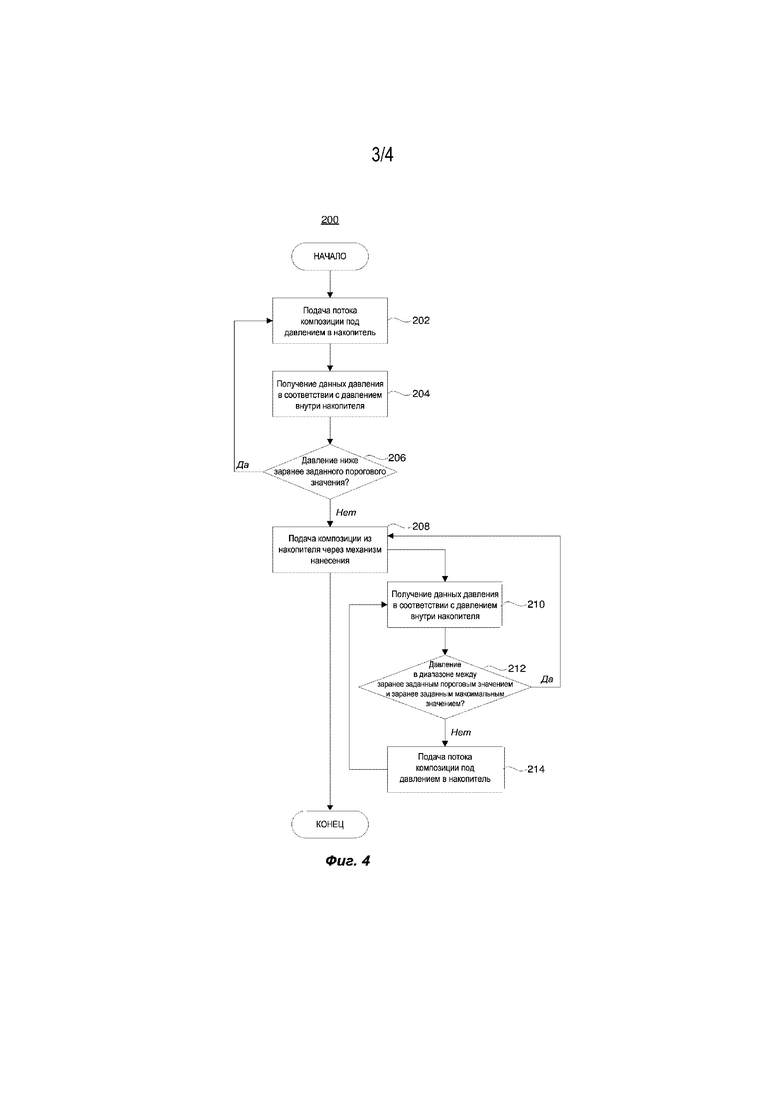

[0011] На Фиг. 4 представлен пример способа нанесения композиции на кожу пользователя в соответствии с примером осуществления настоящей заявки.

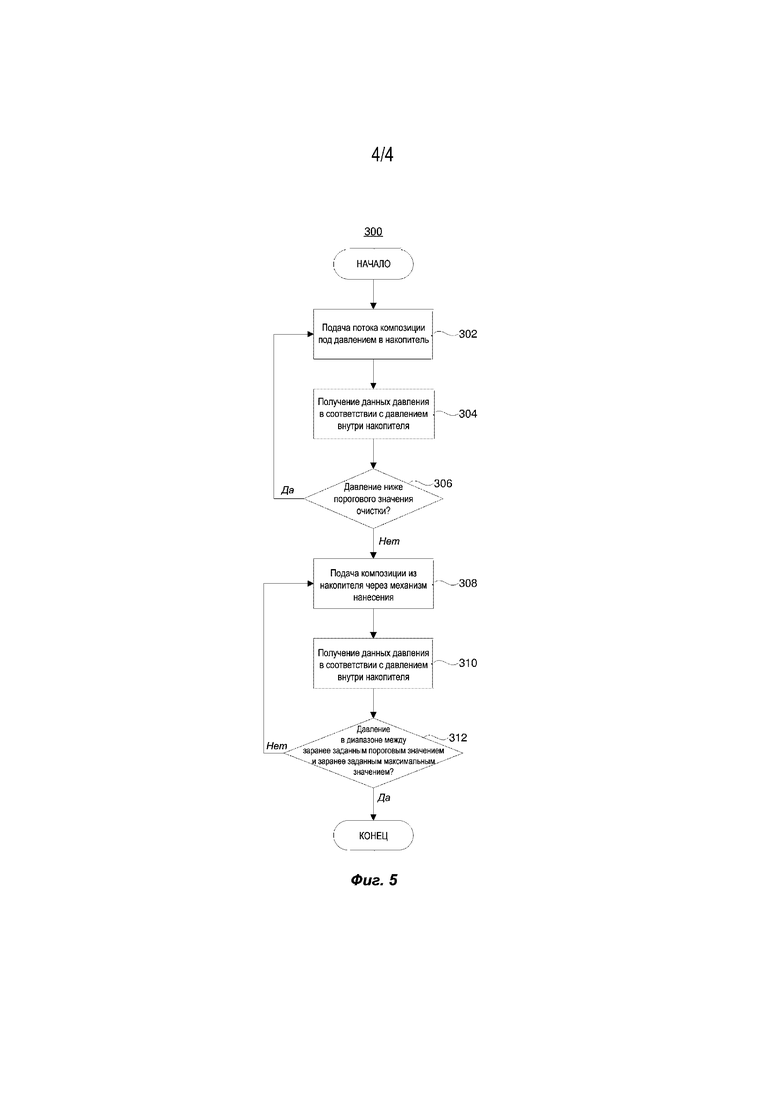

[0012] На Фиг. 5 представлен пример способа использования примера устройства в режиме очистки в соответствии с примером осуществления настоящей заявки.

ПОДРОБНОЕ ОПИСАНИЕ

[0013] В настоящей заявке предлагается устройство и способ нанесения композиции под давлением на кератиновую подложку, например на поверхность кожи. В частности, устройство настоящей заявки регулирует подачу потока композиции под давлением на кератиновую подложку и выполнено с возможностью применения при любой ориентации устройства, в том числе перевернутой ориентации. В различных вариантах осуществления устройство получает композицию под высоким исходным давлением и подает композицию при пониженном давлении, приемлемом для нанесения на биологическую поверхность, такую как, например, кожа лица (например, под давлением, приемлемым для человека, без заметной боли при нанесении или без повреждения кожи). Можно также выбирать приемлемый уровень пониженного давления для нанесения композиции с образованием тонкого слоя композиции на коже. Пониженное давление предпочтительно выбирают для более контролируемого нанесения композиции тонким слоем на желаемый участок кожи по сравнению с более высокими уровнями давления. Давление можно выбирать таким образом, чтобы наносить композицию с подачей множества порций, так чтобы слой композиции, образующийся на подложке при каждой порции, покрывал площадь приемлемого размера, а повторная подача порций композиции на поверхность подложки обеспечивала более полное и контролируемое нанесение композиции. Например, многократное нанесение композиции в пульсирующем режиме обеспечивает наиболее полное и контролируемое нанесение косметической композиции для обеспечения эстетически приятного внешнего вида. Устройства и способы настоящего изобретения также могут относиться к нанесению композиции под давлением на биологические поверхности, которые отличаются от кожи человека. К другим применениям, без ограничений, относится нанесение композиции под давлением на зубы или глаза, или на слизистые оболочки вблизи глаз и ушей, или внутри носа, рта, губ, влагалища, отверстия уретры или анального отверстия человека.

[0014] На Фиг. 1 представлена блок-схема примера устройства 100 для нанесения композиции текучей среды, например композиции текучей среды для ухода за кожей или косметической композиции текучей среды, на кератиновый субстрат, такой как кожа. Устройство 100 данного варианта осуществления имеет размер и форму ручного устройства, выполненного с возможностью удерживания его в ладони пользователя.

[0015] Композиция текучей среды может содержать, например, любые приемлемые косметические ингредиенты для изменения внешнего вида кожи, такие как, например, непрозрачное вещество, тональное косметическое средство или любая иная соответствующая косметическая композиция для улучшения внешнего вида кожи. Композиция также может содержать такие ингредиенты, как увлажнитель для гидратации, носитель или полезный агент (например, активное соединение/композиция/экстракт или активный ингредиент) для ухода за и/или для облегчения улучшения кожных патологий, например угревой сыпи, гиперпигментации, экземы, аллергической сыпи, витилиго, псориаза, розацеи, бородавок, лишая, герпеса, пигментации и тона, покраснения/окислительного стресса кожи, морщин, осветления, дряблости/эластичности и т. д. Примеры осуществления полезных агентов, которые можно вводить в состав композиции, более подробно описаны ниже.

[0016] Не имеющий ограничительного характера перечень применимых увлажняющих активных полезных агентов включает гиалуроновую кислоту и увлажнители. Гиалуроновая кислота может быть линейной, сшитой или представлять собой смесь линейной и сшитой гиалуроновой кислоты. Она может быть представлена в форме соли, такой как гиалуронат натрия. Увлажнитель - это соединение, предназначенное для повышения содержания воды в верхних слоях кожи (например, гигроскопические соединения). Примеры приемлемых увлажнителей включают, без ограничений, глицерин, сорбит или трегалозу или ее соль или сложный эфир.

[0017] Не имеющий ограничительного характера перечень используемых полезных агентов против угревой сыпи включает в себя перекись бензоила, ретиноиды, включая ретинол, ретиналь, ретиноевую кислоту, ретинилацетат и ретинилпальмитат, гидроксикислоты, включая, без ограничений, гликолевую кислоту, молочную кислоту, яблочную кислоту, салициловую кислоту, лимонную кислоту и винную кислоту, серу, Zn PCA (цинк пироглутаминовую кислоту), аллантоин (5-уреидогидантоин), розмарин, 4-гексилрезорцин, N-ацетилглюкозамин, глюконолактон, ниацинамид, азелаиновую кислоту и ресвератрол.

[0018] Не имеющий ограничительного характера перечень пригодных активных агентов для устранения пигментации включает резорцины, такие как ниацинамид, 4-гексилрезорцин, куркуминоиды (такие как Sabiwhite (тетрагидрокуркумин)), фитиновую кислоту, ресвератрол, соевое глициновое масло, глюконолактон, азелаиновую кислоту и ретиноиды, включая ретинол, ретиналь, ретиноевую кислоту, ретинилацетат и ретинилпальмитат, ферменты, такие как лакказа, ингибиторы тирозиназы, агенты, стимулирующие разложение меланина, агенты, ингибирующие перенос меланосом, включая антагонисты PAR-2, скрабы, солнцезащитные средства, ретиноиды, антиоксиданты, транексамовую кислоту, гидрохлорид цетилового эфира транексамовой кислоты, агенты для отбеливания кожи, линолевую кислоту, динатриевую соль аденозинмонофосфата, экстракт ромашки, аллантоин, замутнители, тальки и диоксиды кремния, соли цинка и т. п. Примеры приемлемых ингибиторов тирозиназы включают, без ограничений, витамин C и его производные, витамин E и его производные, койевую кислоту, арбутин, резорцины, гидрохинон, флавоны, например, флавоноиды солодки, экстракт корня солодки, экстракт корня шелковицы, экстракт корня Dioscorea Coposita, экстракт камнеломки и т. п., эллаговую кислоту, салицилаты и их производные, глюкозамин и его производные, фуллерен, хинокитиол, диоевую кислоту, ацетилглюкозамин, 5,5’-дипропилбифенил-2,2'-диол (магнолигнан), 4-(4-гидроксифенил)-2-бутанол (4-HPB), комбинации двух или более из них и т. п. Примеры производных витамина C включают в себя, без ограничений, аскорбиновую кислоту и соли, 2-глюкозид аскорбиновой кислоты, аскорбилфосфат натрия, аскорбилфосфат магния и природный экстракт, обогащенный витамином C. Примеры производных витамина E включают в себя, без ограничений, альфа-токоферол, бета-токоферол, гамма-токоферол, дельта-токоферол, альфа-токотриенол, бета-токотриенол, гамма-токотриенол, дельта-токотриенол и их смеси, токоферолацетат, токоферолфосфат и природные экстракты, обогащенные производными витамина E. Примеры производных резорцина включают в себя, без ограничений, резорцин, 4-замещенные резорцины, такие как 4-алкилрезорцины, такие как 4-бутилрезорцин (руцинол), 4-гексилрезорцин, фенилэтилрезорцин, 1-(2,4-дигидроксифенил)-3-(2,4-диметокси-3-метилфенил)-пропан и т. п., и натуральные экстракты, обогащенные резорцинами. Примеры салицилатов включают, без ограничений, 4-метоксисалицилат калия, салициловую кислоту, ацетилсалициловую кислоту, 4-метоксисалициловую кислоту и их соли. В некоторых предпочтительных вариантах осуществления ингибиторы тирозиназы включают 4-замещенный резорцин, производное витамина C или производное витамина E.

[0019] Не имеющий ограничительного характера перечень пригодных устраняющих покраснение/антиоксидантных активных агентов включает водорастворимые антиоксиданты, такие как сульфгидрильные соединения и их производные (например, метабисульфит натрия и N-ацетилцистеин), липоевую кислоту и дигидролипоевую кислоту, ресвератрол, лактоферрин, а также аскорбиновую кислоту и производные аскорбиновой кислоты (например, аскорбилпальмитат и аскорбиловый полипептид). Растворимые в масле антиоксиданты, приемлемые для применения в композициях этого изобретения, включают, без ограничений, бутилированный гидрокситолуол, ретиноиды (например, ретинол и ретинилпальмитат), токоферолы (например, токоферолацетат), токотриенолы и убихинон. Природные экстракты, содержащие антиоксиданты, приемлемые для применения в композициях настоящего изобретения, включают, без ограничений, экстракты, содержащие флавоноиды и изофлавоноиды, а также их производные (например, генистеин и диадзеин), экстракты, содержащие ресвератрол, и т. п. Примеры таких натуральных экстрактов включают в себя виноградные косточки, зеленый чай, сосновую кору, прополис и экстракты пиретрума девичьего. Под «экстрактами пиретрума девичьего» подразумевают экстракты растения Tanacetum parthenium, причем один особенно приемлемый экстракт пиретрума девичьего доступен в продаже в виде около 20% активного пиретрума девичьего.

[0020] Не имеющий ограничительного характера перечень пригодных устраняющих морщины активных агентов включает N-ацетилглюкозамин, 2-диметиламиноэтанол, соли меди, такие как хлорид меди, пептиды, такие как аргирелин, Syn-ake и содержащие медь, кофермент Q10, укроп, ежевику, императорское дерево, Picia anomala и цикорий, резорцины, такие как 4-гексилрезорцин, куркуминоиды и ретиноиды, включая ретинол, ретиналь, ретиноевую кислоту, ретинилацетат и ретинилпальмитат, гидроксикислоты, включая, без ограничений, гликолевую кислоту, молочную кислоту, яблочную кислоту, салициловую кислоту, лимонную кислоту и винную кислоту.

[0021] Не имеющий ограничительного характера перечень пригодных осветляющих активных агентов включает в себя витамин C и его производные, такие как 2-глюкозид аскорбиновой кислоты, альфа-гидроксикислоты, такие как молочная кислота, гликолевая кислота, яблочная кислота, винная кислота, лимонная кислота или любая комбинация любых из перечисленных выше веществ, бета-гидроксикислоты, такие как салициловая кислота, полигидроксикислоты, такие как лактобионовая кислота и глюконовая кислота.

[0022] Не имеющий ограничительного характера перечень используемых агентов для устранения провисания кожи включает в себя экстракты ежевики, экстракты скумпии, экстракты пиретрума девичьего, экстракты Phyllanthus niruri и биметаллические комплексы, содержащие медные и/или цинковые компоненты. Биметаллический комплекс, содержащий медные и/или цинковые составляющие, может представлять собой, например, цитрат меди-цинка, оксалат меди-цинка, тартрат меди-цинка, малат меди-цинка, сукцинат меди-цинка, малонат меди-цинка, малеат меди-цинка, аспартат меди-цинка, глутамат меди-цинка, глутарат меди-цинка, фумарат меди-цинка, глюкарат меди-цинка, полиакрилат меди-цинка, адипинат меди-цинка, пимелат меди-цинка, суберат меди-цинка, азеалат меди-цинка, себацинат меди-цинка, додеканоат меди-цинка или их комбинации.

[0023] Дополнительные агенты или активные вещества для улучшения состояния кожи могут включать в себя активные вещества, перечисленные в следующих параграфах. Хотя некоторые из этих активных веществ могут быть перечислены выше, они включены ниже для обеспечения более полного перечня.

[0024] Примеры приемлемых дополнительных полезных агентов включают агенты для осветления кожи, затемняющие агенты, замедляющие старение агенты, стимуляторы тропоэластина, стимуляторы коллагена, противоугревые агенты, агенты для регулирования блеска, противомикробные агенты, такие как противодрожжевые агенты, противогрибковые и антибактериальные агенты, противовоспалительные агенты, противопаразитарные агенты, внешние анальгетики, солнцезащитные средства, фотопротекторы, антиоксиданты, кератолитические агенты, моющие средства/поверхностно-активные вещества, увлажнители, питательные вещества, витамины, агенты для повышения энергии, антиперспиранты, вяжущие вещества, дезодоранты, средства для удаления волос, агенты для усиления роста волос, агенты для задержки роста волос, уплотнители, усилители гидратации, усилители эффективности, противомозольные агенты, агенты для кондиционирования кожи, антицеллюлитные агенты, фториды, агенты для отбеливания зубов, агенты против образования зубного налета и агенты для растворения зубного налета, агенты для контроля запаха, такие как агенты, маскирующие запах или изменяющие pH, и т. п. Примеры различных приемлемых дополнительных косметически приемлемых активных веществ включают в себя УФ-фильтры, включая, без ограничений, авобензон (Parsol 1789), бисдисулизол динатрия (Neo Heliopan AP), диэтиламиногидроксибензоилгексилбензоат (Uvinul A Plus), экамсул (Mexoryl SX), метилантранилат, 4-аминобензойную кислоту (PABA), циноксат, этилгексилтриазон (Uvinul T 150), гомосалат, 4-метилбензилиденкамфору (Parsol 5000), октилметоксициннамат (Octinoxate), октилсалицилат (Octisalate), падимат O (Escalol 507), фенилбензимидазолсульфоновую кислоту (Ensulizole), полисиликон-15 (Parsol SLX), троламинсалицилат, бемотризинол (Tinosorb S), бензофеноны 1-12, диоксибензон, дрометризол трисилоксан (Mexoryl XL), искотризинол (Uvasorb HEB), октокрилен, оксибензон (Eusolex 4360), сулизобензон, бисоктризол (Tinosorb M), диоксид титана, оксид цинка, каротиноиды, акцептор свободных радикалов, спиновые ловушки, ретиноиды и предшественники ретиноидов, такие как ретинол, ретиноевая кислота и ретинилпальмитат, церамиды, полиненасыщенные жирные кислоты, незаменимые жирные кислоты, ферменты, ингибиторы ферментов, минералы, гормоны, такие как эстрогены, стероиды, такие как гидрокортизон, 2-диметиламиноэтанол, соли меди, такие как хлорид меди, пептиды, содержащие медь, например, Cu:Gly-His-Lys, кофермент Q10, аминокислоты, например, пролин, витамины, лактобионовую кислоту, ацетил-кофермент A, ниацин, рибофлавин, тиамин, рибозу, переносчики электронов, такие как NADH и FADH2, а также другие растительные экстракты, такие как экстракты овса, алоэ вера, пиретрума девичьего, сои, гриба шиитаке, их производные и смеси.

[0025] Примеры приемлемых полезных агентов для осветления кожи включают, без ограничений, ингибиторы тирозиназы, агенты, стимулирующие деструкцию меланина, агенты, ингибирующие перенос меланосом, включая антагонисты PAR-2, скрабы, солнцезащитные средства, ретиноиды, антиоксиданты, транексамовую кислоту, гидрохлорид цетилового сложного эфира транексамовой кислоты, агенты для отбеливания кожи, линолевую кислоту, динатриевую соль аденозинмонофосфата, экстракт ромашки, аллантоин, замутнители, тальки и двуокиси кремния, соли цинка и т. п.

[0026] Примеры приемлемых ингибиторов тирозиназы включают, без ограничений, витамин C и его производные, витамин E и его производные, койевую кислоту, арбутин, резорцины, гидрохинон, флавоны, например, флавоноиды солодки, экстракт корня солодки, экстракт корня шелковицы, экстракт корня Dioscorea Coposita, экстракт камнеломки и т. п., эллаговую кислоту, салицилаты и их производные, глюкозамин и его производные, фуллерен, хинокитиол, диоевую кислоту, ацетилглюкозамин, 5,5’-дипропилбифенил-2,2’-диол (магнолигнан), 4-(4-гидроксифенил)-2-бутанол (4-HPB), комбинации двух или более из них и т. п. Примеры производных витамина C включают в себя, без ограничений, аскорбиновую кислоту и соли, 2-глюкозид аскорбиновой кислоты, аскорбилфосфат натрия, аскорбилфосфат магния и природный экстракт, обогащенный витамином C. Примеры производных витамина E включают в себя, без ограничений, альфа-токоферол, бета-токоферол, гамма-токоферол, дельта-токоферол, альфа-токотриенол, бета-токотриенол, гамма-токотриенол, дельта-токотриенол и их смеси, токоферолацетат, токоферолфосфат и природные экстракты, обогащенные производными витамина E. Примеры производных резорцина включают, без ограничений, резорцин, 4-замещенные резорцины, такие как 4-алкилрезорцины, такие как 4-бутилрезорцин (руцинол), 4-гексилрезорцин (Synovea HR, Sytheon), фенилэтилрезорцин (Symwhite, Symrise), 1-(2,4-дигидроксифенил)-3-(2,4-диметокси-3-метилфенил)-пропан (nivitol, Unigen) и т. п., а также природные экстракты, обогащенные резорцинами. Примеры салицилатов включают, без ограничений, 4-метоксисалицилат калия, салициловую кислоту, ацетилсалициловую кислоту, 4-метоксисалициловую кислоту и их соли. В некоторых предпочтительных вариантах осуществления ингибиторы тирозиназы включают 4-замещенный резорцин, производное витамина C или производное витамина E. В более предпочтительных вариантах осуществления ингибитор тирозиназы содержит фенилэтилрезорцин, 4-гексилрезорцин или аскорбил-2-глюкозид.

[0027] Примеры приемлемых агентов, стимулирующих разложение меланина, включают в себя, без ограничений, перекиси и ферменты, такие как пероксидазы и лигниназы. В некоторых предпочтительных вариантах осуществления ингибирующие меланин агенты включают перекись или лигниназу.

[0028] Примеры приемлемых агентов, ингибирующих перенос меланосом, включают антагонисты PAR-2, такие как ингибитор соевого трипсина или ингибитор Баумана - Бирка, витамин B3 и производные, такие как ниацинамид, соевая эссенция, цельная соя, соевый экстракт. В некоторых предпочтительных вариантах осуществления агенты, ингибирующие перенос меланосом, включают соевый экстракт или ниацинамид.

[0029] Примеры скрабов включают в себя, без ограничений, альфа-гидроксикислоты, такие как молочная кислота, гликолевая кислота, яблочная кислота, винная кислота, лимонная кислота или любая комбинация любых из перечисленных веществ, бета-гидроксикислоты, такие как салициловая кислота, полигидроксикислоты, такие как лактобионовая кислота и глюконовая кислота, и средства для механического отшелушивания, такие как средства для микродермабразии. В определенных предпочтительных вариантах осуществления скраб включает в себя гликолевую кислоту или салициловую кислоту.

[0030] Примеры солнцезащитных средств включают в себя, без ограничений, авобензон (Parsol 1789), бисдисулизол динатрия (Neo Heliopan AP), диэтиламиногидроксибензоилгексилбензоат (Uvinul A Plus), экамсул (Mexoryl SX), метилантранилат, 4-аминобензойную кислоту (PABA), циноксат, этилгексилтриазон (Uvinul T 150), гомосалат, 4-метилбензилиденкамфору (Parsol 5000), октилметоксициннамат (Octinoxate), октилсалицилат (Octisalate), падимат O (Escalol 507), фенилбензимидазолсульфоновую кислоту (Ensulizole), полисиликон-15 (Parsol SLX), троламинсалицилат, бемотризинол (Tinosorb S), бензофеноны 1-12, диоксибензон, дрометризол трисилоксан (Mexoryl XL), искотризинол (Uvasorb HEB), октокрилен, оксибензон (Eusolex 4360), сулизобензон, бисоктризол (Tinosorb M), диоксид титана, оксид цинка и т. п.

[0031] Примеры ретиноидов включают, без ограничений, ретинол (спиртовая форма витамина A), ретиналь (альдегидная форма витамина A), ретинилацетат, ретинилпропионат, ретиниллинолеат, ретиноевую кислоту, ретинилпальмитат, изотретиноин, тазаротен, бексаротен, адапален, комбинации двух или более из них и т. п. В некоторых предпочтительных вариантах осуществления ретиноид выбран из группы, состоящей из ретинола, ретиналя, ретинилацетата, ретинилпропионата, ретиниллинолеата и комбинаций из двух или более из них. В некоторых более предпочтительных вариантах осуществления ретиноид представляет собой ретинол.

[0032] Примеры антиоксидантов включают, без ограничений, водорастворимые антиоксиданты, такие как сульфгидрильные соединения и их производные (например, метабисульфит натрия и N-ацетилцистеин, глютатион), липоевую кислоту и дигидролипоевую кислоту, стильбеноиды, такие как ресвератрол и его производные, лактоферрин, агенты, хелатирующие железо и медь, а также аскорбиновую кислоту и производные аскорбиновой кислоты (например, аскорбил-2-глюкозид, аскорбилпальмитат и аскорбилполипептид). Растворимые в масле антиоксиданты, приемлемые для применения в композициях этого изобретения, включают, без ограничений, бутилированный гидрокситолуол, ретиноиды (например, ретинол и ретинилпальмитат), токоферолы (например, токоферолацетат), токотриенолы и убихиноны. Природные экстракты, содержащие антиоксиданты, приемлемые для применения в композициях настоящего изобретения, включают, без ограничений, экстракты, содержащие флавоноиды и изофлавоноиды, а также их производные (например, генистеин и диадзеин), экстракты, содержащие ресвератрол, и т. п. Примеры таких природных экстрактов включают экстракты косточек винограда, зеленого чая, черного чая, белого чая, сосновой коры, пиретрума девичьего, экстракт пиретрума девичьего без содержания партенолида, экстракт овса, экстракт ежевики, экстракт скумпии, экстракт сои, экстракт помело, экстракт зародышей пшеницы, гесперидин, экстракт винограда, экстракт портулака, ликохалькон, халькон, 2,2’-дигидроксихалькон, экстракт примулы, прополис и т. п.

[0033] В некоторых предпочтительных вариантах осуществления используемые полезные агенты против угревой сыпи включают в себя, без ограничений, салициловую кислоту, Zn PCA (цинк пироглутаминовая кислота), аллантоин (5-уреидогидантоин), розмарин, 4-гексилрезорцин, N-ацетилглюкозамин, глюконолактон, ниацинамид, азелаиновую кислоту и ресвератрол.

[0034] В некоторых предпочтительных вариантах осуществления список пригодных активных агентов для устранения пигментации включает в себя тетрагидрокуркумин, фитиновую кислоту, ресвератрол, соевое глициновое масло, глюконолактон, лакказу, 4-гексилрезорцин, N-ацетилглюкозамин, глюконолактон, ниацинамид, азелаиновую кислоту и ресвератрол.

[0035] В некоторых предпочтительных вариантах осуществления список пригодных активных полезных агентов для одновременного лечения угревой сыпи и устранения пигментации включает в себя 4-гексилрезорцин, N-ацетилглюкозамин, глюконолактон, ниацинамид, азелаиновую кислоту и ресвератрол.

[0036] В одном примере варианта осуществления композиция текучей среды может представлять собой суспензию, содержащую материалы в виде частиц, причем частицы предпочтительно равномерно распределены и/или суспендированы в приемлемом носителе для местного применения. Например, композиция текучей среды может содержать носитель для местного применения и частицы, такие как, например, изменяющие отражающую способность агенты (RMA) (любой компонент, используемый для изменения отражающей способности кожи), например, пигменты и/или частицы с высоким показателем преломления для изменения отражающей способности кожи. В частности, частицы с высоким показателем преломления могут содержать частицы, имеющие показатель преломления 2,0 или выше. В одном конкретном примере RMA может содержать частицы диоксида титана. RMA могут включать в себя или состоять из частиц со средним диаметром от около 0,35 мкм до около 1,35 мкм, от около 0,5 мкм до около 1,0 мкм или от около 0,6 мкм до около 0,8 мкм. В одном примере RMA может включать в себя или состоять из частиц со средним диаметром около 0,76 мкм. В другом примере RMA может включать в себя или состоять из частиц с распределением частиц по размерам с медианным диаметром около 0,58 мкм. В одном примере RMA может включать в себя или состоять из частиц со следующим распределением частиц по размерам: менее 10% частиц с диаметром около 0,37 мкм или менее, менее 50% частиц с диаметром около 0,58 мкм или менее и менее 90% частиц с диаметром около 1,31 мкм или менее. В частности, частицы могут быть равномерно распределены и/или суспендированы в композиции для местного применения (например, жидкой суспензии). Предполагается, что композиция текучей среды может иметь любую приемлемую вязкость для состава для местного применения, приемлемого для нанесения на кожу. Композиция текучей среды может представлять собой, например, невязкую жидкость или густую вязкую текучую среду. Вязкость композиции текучей среды можно выбирать таким образом, чтобы композиция текучей среды была достаточно вязкой для удержания материала в виде частиц в суспендированном состоянии в течение срока хранения композиции, тем самым улучшается стабильность композиции во время хранения с одновременным сохранением достаточной подвижности, чтобы композицию можно было легко распылять в виде мелких капель для нанесения на кожу. Например, вязкость композиции текучей среды при комнатной температуре может составлять от около 1 сП до около 1200 сП, от около 5 сП до около 1000 сП или от около 8 сП до около 882 сП. В некоторых примерах вязкость композиции текучей среды при комнатной температуре может быть ниже около 300 сП.

[0037] Устройство 100 по данному варианту осуществления включает в себя резервуар 102, где хранится запас композиции текучей среды для подачи с помощью устройства 100. Резервуар 102 в данном варианте осуществления включает в себя камеру для хранения с запасом композиции под давлением, хотя, как будет очевидно специалистам в данной области, также можно использовать множество емкостей для хранения, например, если композиция для нанесения более эффективна при смешивании множества компонентов непосредственно перед нанесением. Например, резервуар 102 может сначала заполняться запасом композиции, а по мере нанесения композиции на кожу устройством 100 ее количество и/или давление запаса, содержащегося в резервуаре 102, постепенно уменьшается. В некоторых вариантах осуществления резервуар 102 представляет собой съемный контейнер, который можно заменять после расходования одного или более содержащихся в нем компонентов.

[0038] В одном примере осуществления, как показано на Фиг. 2, резервуар 102 включает в себя жесткий контейнер, ограничивающий камеру 150 для хранения, где содержится композиция 152, газ-вытеснитель 154, а также дозатор 159, например клапан или сопло, для дозирования потока композиции 152 под давлением при активации устройства. Камера 150 для хранения в данном варианте осуществления выполнена из жесткого материала и не изменяется по размерам и форме по мере изменения давления внутри камеры 150 во времени (т. е. при нанесении композиции). Например, камера 150 для хранения может иметь объем около 30 мл или менее, около 20 мл или менее или около 15 мл или менее. Камера 150 для хранения может быть заполнена любым приемлемым количеством композиции 152, таким как, например, около 10 мл или менее, около 8 мл или менее или около 5 мл или менее композиции 152, а также газа-вытеснителя 154. Более конкретно, резервуар 102 может представлять собой любой приемлемый контейнер с внутренней поверхностью, которая не приводит к нежелательным взаимодействиям между композицией 152 и контейнером. Например, резервуар 102 может представлять собой металлический аэрозольный контейнер, а предпочтительно алюминиевый аэрозольный контейнер, покрытый сплошной пленкой защитного покрытия, без взаимодействия с композицией 152. Пленка создает барьер, препятствующий нежелательным взаимодействиям между композицией 152 и контейнером (например, обеспечение серых частиц оксида алюминия из материала алюминиевого контейнера, которые могут изменить цвет композиции 152). Защитное покрытие может представлять собой полимерное покрытие, например эпоксидно-фенольное покрытие, что будет очевидно специалистам в данной области.

[0039] Газ-вытеснитель 154 в камере 150 для хранения оказывает давление на композицию 152, чтобы сообщать движение для подачи потока композиции 152 под давлением из камеры 150 для хранения при срабатывании дозатора 159. В камеру 150 для хранения можно вводить любое приемлемое количество газа-вытеснителя 154 для повышения давления композиции 152 до желаемого давления, такого как, например, в диапазоне от около 5 фунтов/кв. дюйм до около 50 фунтов/кв. дюйм, от около 10 фунтов/кв. дюйм до около 40 фунтов/кв. дюйм или от около 12 фунтов/кв. дюйм до около 30 фунтов/кв. дюйм. Газ-вытеснитель 154 может представлять собой любой приемлемый газообразный вытеснитель 154, не реагирующий с композицией 152, приемлемый для местного применения, предпочтительно сжатый воздух или азот. В данном примере варианта осуществления резервуар 102 дополнительно включает в себя погружную трубку 156, первый конец которой погружен в композицию 152, а второй конец функционально соединен с дозатором 159 для забора композиции 152 из первого конца во второй конец и дозирования потока под давлением через дозатор 159 при его срабатывании.

[0040] В другом примере варианта осуществления резервуар 102 включает в себя систему клапанного мешка, пример осуществления которой показан на Фиг. 3. Система клапанного мешка включает в себя гибкий пакет 172, удерживающий запас композиции 152 в образованной в нем внутренней камере. Пакет 172 изменяет размер и форму по мере изменения наружного давления, приложенного к его содержимому (и/или значения давления, приложенного к внешней (-им) поверхности (-ям) пакета 172) в процессе использования (например, в процессе подачи содержимого пакета 172). Пакет 172 предпочтительно выполнен из неэластичного материала, приемлемого для хранения композиции 152. В одном примере осуществления пакет 172 выполнен из двух листов ламинированного полимером алюминия, сваренных друг с другом вдоль наружных краев внутренней камеры. Отверстие пакета 172 функционально соединено (например, через погружную трубку 177) с дозатором 176 для подачи потока композиции 152 под давлением из внутренней камеры при срабатывании дозатора 176. Система клапанного мешка дополнительно включает в себя внешний жесткий контейнер 174, размеры или форма которого не изменяются при изменении значений внутреннего давления в процессе использования устройства 100. Внешний контейнер 174 имеет приемлемые размеры и форму для размещения в нем пакета 172. В данном варианте осуществления пакет 172 устанавливают во внешнем контейнере 174, а затем контейнер 174 заполняют газом-носителем 154. Газ-носитель 154 внутри внешнего контейнера 174 оказывает давление на внешние поверхности пакета 172, изменяя размер и форму пакета 172 и/или создавая давление во внутренней камере пакета 172. В результате газ-вытеснитель 154 во внешнем контейнере 174 может оказывать давление на содержащуюся во внутренней камере композицию 152, даже если композиция 152 и газ-вытеснитель 154 находятся в разных камерах системы клапанного мешка и не смешиваются друг с другом. В частности, давление газа-вытеснителя 154 воздействует радиально внутрь на пакет 172, сжимая композицию 152 в нем, чтобы обеспечить движение для подачи через дозатор 176 потока композиции 152 под давлением из внутренней камеры пакета 172 при срабатывании дозатора 176.

[0041] В альтернативном варианте осуществления внешний контейнер 174 может включать в себя механизм смещения (например, пружину или электронно-управляемый привод, регулируемый узлом (блоком) 112 обработки, для перевода поршня в конфигурацию вытеснения) для воздействия и оказания давления на внешние поверхности пакета 172 для изменения размеры и формы пакета 172. Аналогично описанному выше случаю газа-вытеснителя 154 давление механизма смещения воздействует внутрь на пакет 172, сжимая композицию 152 в нем, чтобы обеспечить движение для подачи через дозатор 176 потока композиции 152 под давлением из внутренней камеры пакета 172 при срабатывании дозатора 176.

[0042] Устройство 100 дополнительно включает в себя накопитель 108, образующий расширяемую камеру 109 для приема композиции 152 из резервуара 102. Резервуар 102 в данном варианте осуществления соединен по текучей среде последовательностью каналов 103 и/или клапанов (например, включая клапан 104 подачи, как будет дополнительно описано ниже) с накопителем 108 для подачи потока композиции 152 под давлением в расширяемую камеру 109 накопителя 108. Расширяемая камера 109 находится в свободной незаполненной/уплощенной конфигурации с минимальным размером расширяемой камеры 109 и расширяется под действием силы, приложенной к внутренней поверхности камеры и увеличивающей ее внутренний объем по мере поступления в расширяемую камеру 109 материала под давлением. Например, расширяемая камера 109 незаполненном состоянии находится в свободной уплощенной конфигурации. Однако расширяемая камера 109 расширяется по мере заполнения все увеличивающимися объемами композиции и/или при нарастающем давлении из резервуара 102 с воздействием на внутреннюю поверхность расширяемой камеры 109. По мере подачи композиции и/или под давлением из расширяемой камеры 109 сила, воздействующая на внутреннюю поверхность расширяемой камеры 109, спадает, и камера 109 сжимается, возвращаясь в уплощенную конфигурацию. Жесткость расширяемой камеры 109 в соответствии с данным вариантом осуществления выбирают таким образом, чтобы обеспечить расширение расширяемой камеры 109 по мере подачи в нее материала из резервуара 102, чтобы смещающее воздействие расширяемой камеры 109 создавало достаточное давление внутри для дозирования материала. Например, расширяемая камера 109 в соответствии с одним примером осуществления выполнена из материалов, имеющих такую жесткость, что объем расширяемой камеры 109 увеличивается с коэффициентом от около 1 кПа/мкл до около 10 кПа/мкл или от около 3 кПа/мкл до около 5 кПа/мкл, по мере заполнения расширяемой камеры 109 композицией 152 за счет поступающего под давлением потока, подаваемого из резервуара 102. Емкость расширяемой камеры 109 накопителя 108 предпочтительно значительно меньше емкости резервуара 102. Например, максимальная емкость заполнения накопителя 108 может находиться в пределах рабочих давлений устройства 100 от около 1 мкл до около 50 мкл, от около 2 мкл до около 30 мкл или от около 5 мкл до около 25 мкл. Специалистам в данной области будет очевидно, что накопитель 108 и расширяемая камера 109 позволяют устройству поддерживать давление, при котором дозирование композиции осуществляется в требуемом диапазоне даже при изменении давления в резервуаре 102 в процессе использования.

[0043] В некоторых вариантах осуществления только часть накопителя 108 выполнена из эластичного материала, тогда как в других вариантах осуществления весь накопитель 108 выполнен из эластичного материала. После прекращения воздействия силы на эластичный материал, например, после удаления материала из эластичной камеры, и последующего спада давления внутри расширяемой камеры 109 эластичный материал под действием естественного смещающего усилия в свою недеформированную конфигурацию. К приемлемым эластичным материалам могут относиться, например, натуральные или синтетические каучуки, насыщенные или ненасыщенные каучуки, эластомеры, например силиконовые эластомеры, термопластичные эластомеры и т. п.

[0044] В альтернативном варианте осуществления накопитель 108 включает в себя поршень, образующий часть внутренней поверхности расширяемой камеры 109, и смещающий механизм, связанный с поршнем, который смещает поршень в конфигурацию вытеснения, где поршень полностью подан вперед, так что размер расширяемой камеры 109 оказывается минимальным. Механизм смещения может включать в себя пружину, сжатый воздух, оказывающие давление на поршень, и/или электронно-управляемый привод, регулируемый узлом обработки, для смещения поршня в конфигурацию вытеснения. Поршень выполнен с возможностью реверсивного перемещения для подачи вперед или возврата в зависимости от изменяющихся количества композиции и/или изменяющегося уровня давления внутри расширяемой камеры 109. Например, механизм смещения сжимается под действием силы, воздействующей на поршень за счет возрастающих количеств композиции и/или повышения давления внутри расширяемой камеры 109, так что поршень возвращается в исходное положение с увеличением размера расширяемой камеры 109. По мере уменьшения силы, действующей на поршень, например, при подаче композиции и/или вод действием давления из накопителя 108, механизм смещения подается вперед и возвращается в конфигурацию вытеснения поршня.

[0045] Устройство 100 по данному варианту осуществления включает в себя клапан 104 подачи, расположенный между резервуаром 102 и накопителем 108, который обратимо открывается и закрывается для регулирования потока под давлением из резервуара 102 в накопитель 108. Клапан 104 подачи открывается, позволяя потоку под давлением проходить через него в накопитель 108, и закрывается, чтобы предотвратить попадание потока под давлением в накопитель 108. В некоторых вариантах осуществления клапан 104 подачи выполнен с возможностью регулирования с заранее заданными приращениями. Например, клапан 104 подачи может обратимо открываться и закрываться с заранее заданными приращениями, чтобы постепенно увеличивать или уменьшать расход и/или давление потока под давлением, проходящего через клапан 104 подачи в накопитель 108.

[0046] Устройство 100 по данному варианту осуществления также включает в себя датчик 106 давления, отслеживающий давление композиции 152 в накопителе 108. Датчик 106 давления может быть расположен в любом месте, приемлемом для определения давления текучей среды композиции в накопителе 108, например, датчик 106 давления может быть размещен внутри накопителя 108 или может находиться снаружи накопителя 108 (например, для контроля давления путем определения степени увеличения расширяемой камеры 109). Более конкретно, датчик 106 давления может быть установлен на внутренней стенке расширяемой камеры 109 накопителя 108. Датчик 106 давления регистрирует изменения давления и формирует данные о давлении, соответствующие давлению композиции в накопителе 108. В некоторых вариантах осуществления датчик 106 давления может непрерывно отслеживать (с любой требуемой частотой и/или скоростью) и формировать данные о давлении, соответствующие давлению композиции в накопителе 108 в течение любого желаемого периода времени.

[0047] Устройство 100 дополнительно включает в себя детектор 158 ориентации, отслеживающий ориентацию устройства 100 (например, относительно вертикали), когда оно удерживается пользователем. Детектор 158 ориентации может включать в себя любое (-ые) приемлемое (-ые) устройство (-а) для определения ориентации устройства 100, такое (-ие) как акселерометры и т. п., чтобы установить, например, удерживается ли устройство 100 в конфигурации с ограничением потока, при которой (в зависимости от конфигурации резервуара) отверстие погружной трубки 156 может оказаться вне текучей среды в резервуаре 102. Как будет очевидно специалистам в данной области, в таком случае устройство 100 может не подавать текучую среду в накопитель 108, и, таким образом, если расширяемая камера 109 полностью вытесняется до возврата устройства 100 в вертикальное положение, подача композиции может быть временно невозможной. Детектор 158 ориентации может регистрировать изменения положения и/или ориентации устройства относительно силы тяжести и формировать данные об ориентации, соответствующие положению и/или ориентации устройства 100. Специалистам в данной области будет очевидно, что данные, полученные от детектора 158 ориентации, можно использовать для регулирования нанесения композиции, чтобы обеспечивать обратную связь с пользователем с предложением изменить положение устройства 100 и т. п.

[0048] Датчик 106 давления, детектор 158 ориентации и/или клапан 104 подачи функционально соединены с узлом 112 обработки, выполняющим команды, хранящиеся на машиночитаемом носителе 114. Узел 112 обработки в данном варианте осуществления принимает и анализирует данные о давлении, полученные от датчика 106 давления, и регулирует работу клапана 104 подачи. Узел 112 обработки может также получать и обрабатывать данные об ориентации, полученные от детектора 158 ориентации, для более точного контроля работы клапана 104 подачи. Предполагается, что узел 112 обработки и машиночитаемый носитель 114 могут быть расположены в любом месте внутри или снаружи устройства 100. Узел 112 обработки может представлять собой, например, полностью или частично, или содержать, без ограничений, компьютер/процессор, который может содержать, например, один или более микропроцессоров, и применять инструкции, хранящиеся на машиночитаемом носителе 114 (например, запоминающем устройстве). Машиночитаемый носитель 114 может представлять собой, например, энергонезависимый машиночитаемый носитель, содержащий исполняемые инструкции. Приспособление для хранения данных может быть предоставлено отдельно от машиночитаемого носителя 114, который может передавать инструкции на узел 112 обработки для настройки узла 112 обработки на выполнение определенных примеров процедур, процессов и способов.

[0049] Устройство 100 дополнительно включает в себя механизм 110 нанесения для дозирования композиции из накопителя 108 в виде спрея под давлением. Механизм 110 нанесения соединен с накопителем 108 по текучей среде последовательностью каналов 103 и/или клапанов для подачи композиции из накопителя 108 и нанесения композиции под давлением. Механизм 110 нанесения в данном варианте осуществления может включать в себя, например, распылитель (например, электронный распылитель или пульверизатор), каплеуловитель или любое другое приемлемое устройство нанесения для дозирования композиции под давлением через механизм 110 нанесения. В одном примере механизм 110 нанесения включает в себя одну или более приемлемых насадок (и/или клапанов, распылителей и т. д.) для дозирования спрея из капель композиции под давлением из накопителя 108 для образования равномерного или по существу равномерного тонкого слоя покрытия на коже. В некоторых вариантах осуществления механизм 110 нанесения функционально соединен с накопителем 108 для дозирования спрея композиции под давлением из накопителя 108 без каких-либо компонентов, создающих давление между накопителем 108 и механизмом 110 нанесения. В данном примере осуществления спрей под давлением вытесняется под действием давления композиции, поступающей из накопителя 108, и не требует каких-либо дополнительных компонентов, создающих давление, перед дозированием через механизм 110 нанесения.

[0050] Как будет очевидно специалистам в данной области, насадка может представлять собой любое приемлемое устройство для дозирования капель композиции под давлением. В некоторых вариантах осуществления механизм 110 нанесения размещения включает в себя множество насадок. Применение множества насадок может повысить общую скорость нанесения композиции на кожу с помощью устройства 100. Например, механизм 110 нанесения может включать в себя от 2 до 10 насадок, от 3 до 8 насадок или от 4 до 6 насадок, причем каждая насадка направлена по-разному, так что композицию можно наносить на множество областей кожи одновременно. В одном примере осуществления механизм 110 нанесения включает в себя 5 насадок. Каждая (-ые) насадка (-и) может (могут) включать в себя клапан, функционально соединенный с узлом 112 обработки, для дозирования композиции за счет быстрого открытия и закрытия клапана для высвобождения порции спрея из капель композиции под давлением. В одном примере осуществления механизм 110 нанесения функционально соединен с узлом 112 обработки для выполнения команд, хранящихся на машиночитаемом носителе 114. Узел 112 обработки может быть дополнительно выполнен с возможностью направления и контроля дозирования композиции из накопителя 108 и через механизм 110 нанесения.

[0051] Устройство 100 дополнительно включает в себя источник питания (не показан) для подачи питания, чтобы управлять и использовать устройство 100. Подразумевается, что источник питания может быть размещен в любом месте внутри устройства 100, или в альтернативном варианте осуществления он может быть расположен снаружи устройства 100. В одном примере осуществления источник питания функционально соединен с клапаном 104 подачи, датчиком 106 давления, датчиком 158 ориентации, узлом 112 обработки и/или механизмом 110 нанесения. Специалистам в данной области будет понятно, что можно использовать различные известные приемлемые источники питания. Например, источник питания может включать в себя аккумулятор или подключение к внешнему источнику питания. В частности, источник питания может включать в себя перезаряжаемый аккумулятор.

[0052] В настоящей заявке также описан способ дозирования потока композиции под давлением. Пример способа 200 показан на Фиг. 4. В момент начальной активации устройства 100 накопитель 108 сначала может быть незаполненным и может находиться в свободной нерасширенной конфигурации. На стадиях 202-206 показана начальная стадия запуска для заполнения накопителя 108 запасом композиции под давлением из резервуара 102. В данном примере осуществления предусмотрена начальная подача композиции для заполнения накопителя 108 композицией до достижения требуемого давления в накопителе 108. Например, на стадии 202 поток композиции под давлением подается в расширяемую камеру 109 накопителя 108 через клапан 104 подачи. Как описано выше, в некоторых вариантах осуществления поток под давлением подается из резервуара 102, заполненного запасом композиции под давлением. Клапан 104 подачи, который расположен между резервуаром 102 и накопителем 108, обратимо открывается и закрывается для регулирования подачи композиции, протекающей через него в накопитель 108. Узел 112 обработки функционально соединен с клапаном 104 подачи и управляет его открытием и/или закрытием в зависимости от команд узла 112 обработки, чтобы обеспечивать и поддерживать накопитель 108 в желаемом состоянии. На данной начальной стадии 202 узел 112 обработки передает команду на открытие клапана 104 подачи, позволяя потоку под давлением из резервуара 102 заполнять расширяемую камеру 109 накопителя 108 до желаемого уровня.

[0053] По мере подачи потока под давлением в накопитель 108 датчик 106 давления отслеживает и формирует данные давления, соответствующие давлению текучей среды композиции в накопителе 108 (стадия 204). Датчик 106 давления обеспечивает обратную связь в реальном времени или почти в реальном времени, регистрируя данные давления внутри накопителя 108 по мере заполнения расширяемой камеры 109 накопителя 108 композицией. На стадии 206 узел 112 обработки получает данные о давлении от датчика 106 давления и анализирует данные давления, чтобы установить, был ли накопитель 108 заполнен композицией до желаемого давления. Более конкретно, узел 112 обработки анализирует данные давления, чтобы установить, достигло ли давление внутри накопителя 108 заранее заданного порогового значения или превысило его. Если давление внутри накопителя 108 ниже заранее заданного порогового значения, узел 112 обработки передает команду на клапан 104 подачи, удерживая его открытым для продолжения подачи потока под давлением в расширяемую камеру 109 накопителя 108 (стадия 202). Если давление внутри накопителя 108 достигает заданного порогового значения или превышает его, узел 112 обработки переводит клапан 104 подачи в закрытую конфигурацию, чтобы остановить заполнение накопителя 108 потоком под давлением. Заранее заданное пороговое значение предпочтительно выбирают таким образом, чтобы оно было ниже давления, при котором композиция удерживается в резервуаре 102. Более конкретно, заранее заданное пороговое значение выбирают в соответствии с давлением, приемлемого для нанесения на биологическую поверхность (после прохождения через одну или более насадок механизма нанесения). Например, заранее заданное пороговое значение можно выбирать из диапазона от около 3 фунтов/кв. дюйм до около 9 фунтов/кв. дюйм, от около 4 фунтов/кв. дюйм до около 7 фунтов/кв. дюйм или предпочтительно около 5 фунтов/кв. дюйм. Такая начальная процедура запуска (стадии 202-206) может выполняться непрерывно или может последовательно повторяться с заранее заданной частотой или скоростью. Например, стадии 202-206 можно повторять каждые 5 секунд, каждые 3 секунды или каждую 1 секунду, пока давление внутри накопителя 108 не достигнет заранее заданного порогового значения или не превысит его.

[0054] После заполнения расширяемой камеры 109 накопителя 108 до требуемого уровня устройство 100 в достаточной мере подготовлено для дозирования композиции через механизм 110 нанесения. Механизм 110 нанесения дозирует композицию, например, порциями под давлением или непрерывным потоком композиции под давлением. На стадии 208 узел 112 обработки получает команды (например, в результате воздействия пользователя на исполнительный механизм или другие средства управления) и приводит в действие механизм 110 нанесения для подачи композиции на кожу. Механизм 110 нанесения получает композицию из накопителя 108 и дозирует композицию через одну или более насадок, клапанов и/или распылителей в виде спрея под давлением. В некоторых вариантах осуществления механизм 110 нанесения дозирует композицию из накопителя 108 на кожу без использования каких-либо дополнительных компонентов, создающих давление, как описано выше. В данном примере осуществления механизм 110 нанесения осуществляет нанесение композиции под давлением, которое по существу совпадает с внутренним давлением накопителя 108. При использовании множества насадок, клапанов и/или распылителей давление композиции, дозируемой в каждом случае, может быть одинаковым или по существу одинаковым. Специалистам в данной области будет очевидно, что в зависимости от геометрии и числа насадок и т. п. давление композиции, выходящей из насадок, может быть выше или ниже давления композиции, выходящей из накопителя 108, так что давление композиции, выходящей из накопителя 108, регулируется для достижения требуемого давления на выходе насадок.

[0055] Как описано выше, механизм 110 нанесения может включать в себя одну или более насадок, каждая из которых включает в себя клапан, функционально соединенный с узлом 112 обработки, для дозирования композиции за счет быстрого открытия и закрытия клапана для высвобождения порции спрея из капель композиции под давлением. Клапан (-ы) механизма 110 размещения может (могут) быстро открываться и закрываться за 0,5 мс, за 0,3 мс, за 0,2 мс или за 0,1 мс для высвобождения спрея композиции под давлением. Давление в спрее под давлением предпочтительно составляет от около 3 фунтов/кв. дюйм до 20 фунтов/кв. дюйм, от около 4 фунтов/кв. дюйм до около 15 фунтов/кв. дюйм или от около 5 фунтов/кв. дюйм до около 10 фунтов/кв. дюйм. Конфигурацию накопителя 108 можно выбирать приемлемым образом (например, с размером, формой, жесткостью и/или давлением), чтобы в каждой порции подавалось желаемое количество композиции без использования каких-либо дополнительных компонентов, создающих давление. Например, каждая насадка или все насадки внутри механизма 110 нанесения одновременно в момент подачи каждой порции могут дозировать от около 1 нанолитра до около 50 нанолитров, от 2 нанолитров до около 25 нанолитров, от около 3 нанолитров до около 10 нанолитров или около 5 нанолитров композиции.

[0056] По мере того как механизм 110 нанесения дозирует порции композиции под давлением из накопителя 108 на кератиновую подложку, давление внутри расширяемой камеры 109 накопителя 108 медленно спадает. Устройство 100 может регулировать подачу композиции из резервуара 102 для поддержания давления в расширяемой камере 109 накопителя 108 в требуемом диапазоне, как дополнительно описано ниже на стадиях 210-214. На стадиях 210-214 узел 112 обработки управляет клапаном 104 подачи и датчиком 106 давления в контуре обратной связи, чтобы удерживать давление в требуемом диапазоне независимо от изменения высоты или температуры окружающей среды, в которой используется устройство 100.

[0057] На стадии 210 датчик 106 давления продолжает отслеживать давление в расширяемой камере 109 по мере того, как механизм 110 нанесения дозирует композицию из накопителя 108 на кожу. На стадии 212 узел 112 обработки получает данные давления после стадии 210 и анализирует данные давления, чтобы установить, находится ли давление в накопителе 108 в пределах желаемого диапазона давления, в частности, между заранее заданным пороговым значением, описанным выше, и заранее заданным максимальным значением. Заранее заданное максимальное значение в данном варианте осуществления меньше давления в резервуаре 102. Более того, заранее заданное максимальное значение предпочтительно выбирают в пределах заранее заданных границ ошибки, в диапазоне которых отклонения при нанесении на кожу пользователя остаются незаметными и не влияют на эстетический внешний вид покрытия, которое образует композиция при нанесении на кожу. Например, заранее заданное максимальное значение может находиться в пределах от 1 фунта/кв. дюйм до 5 фунтов/кв. дюйм от заранее заданного порогового значения. В одном примере осуществления заранее заданное пороговое значение может составлять около 5 фунтов/кв. дюйм, а заранее заданное максимальное значение может составлять около 7 фунтов/кв. дюйм. Если давление в накопителе 108 находится в пределах диапазона между заранее заданным пороговым значением и заранее заданным максимальным значением, то накопитель 108 не требует корректировки. Однако в случае, если давление в накопителе 108 падает ниже заранее заданного порогового значения, узел 112 обработки подает на клапан 104 подачи команду на повторное открытие, чтобы вновь подать поток под давлением в расширяемую камеру 109 накопителя 108 (стадия 214) и поддерживать давление в накопителе 108 в пределах диапазона от заранее заданного порогового значения до заранее заданного максимального значения.

[0058] Настоящая заявка также включает способ управления устройством 100 в режиме очистки. Пример способа 300 очистки устройства 100 приводится на Фиг. 5. Устройство 100 может работать в режиме очистки в любой приемлемый момент времени. Например, устройство 100 может работать в режиме очистки, если устройство 100 было изначально активировано для использования во время сеанса или после завершения сеанса. Устройство 100 также может работать в режиме очистки после ручного ввода команды пользователем. Устройство 100 может переходить от нормального функционирования, как показано в примере способа 200, входить в режим очистки, как показано в примере способа 300, и возвращаться в режим нормального функционирования, т. е. продолжать работу по способу 200, после того как устройство 100 завершило режим очистки. В одном примере осуществления при исходной активации устройства 100 устройство 100 переходит в режим очистки, как показано на Фиг. 5. В частности, в примере способа 300 в режиме очистки происходит замены стадий 202-206 способа 200. После завершения стадии 310 устройство 100 может переходить к стадии 208 в соответствии со способом 200, как описано выше.

[0059] Стадии 302 и 304 по существу аналогичны стадиям 202 и 204, описанным выше. При этом на стадии 306 узел 112 обработки получает данные о давлении от датчика 106 давления и анализирует данные давления, чтобы установить, был ли накопитель 108 в достаточной мере заполнен композицией для достижения порогового значения очистки. Пороговое значение очистки выбирают таким образом, чтобы оно соответствовало давлению, превышающему заранее заданное пороговое значение и/или заранее заданное максимальное значение. Пороговое значение очистки предпочтительно выбирают таким образом, чтобы оно соответствовало давлению ниже давления в резервуаре 102, чтобы для работы устройства 100 в режиме очистки не требовались дополнительные компоненты, создающие давление. В некоторых вариантах осуществления пороговое значение очистки выбирают таким образом, чтобы механизм 110 нанесения подавал композицию из накопителя 108 под давлением, создающим силу, достаточную для удаления закупорок, таких как, например, засохшая и затвердевшая композиция, в механизме 110 нанесения. Например, заранее заданное пороговое значение можно выбирать из диапазона от около 5 фунтов/кв. дюйм до около 20 фунтов/кв. дюйм, от около 6 фунтов/кв. дюйм до около 15 фунтов/кв. дюйм или предпочтительно около 10 фунтов/кв. дюйм. Стадии 302-306 могут выполняться непрерывно или могут последовательно повторяться с заранее заданной частотой или скоростью. Например, стадии 302-306 можно повторять каждые 5 секунд, каждые 3 секунды или каждую 1 секунду, пока давление внутри накопителя 108 не увеличится в достаточной степени для превышения порогового значения очистки.

[0060] На стадии 308 механизм 110 нанесения подает композицию из накопителя 108 через одну или более насадок, клапанов и/или распылителей для дозирования порций композиции под давлением или потока композиции под давлением. Механизм 110 нанесения может сначала подавать композицию из накопителя 108 при давлении, которое равно пороговому значению очистки или превышает его, но медленно спадает по мере того, как механизм 110 нанесения подает порции композиции из накопителя 108 под давлением. Механизм 110 нанесения предпочтительно дозирует композицию из накопителя 108 под тем же давлением, что и давление в расширяемой камере 109 накопителя 108, без использования каких-либо дополнительных компонентов, создающих давление. В режиме очистки механизм 110 нанесения может подавать композицию непрерывным потоком под давлением или порциями под давлением при последовательной подаче с заранее заданной частотой или скоростью (например, каждые 5 секунд, каждые 3 секунды или каждые 1 секунду), пока давление внутри накопителя 108 не вернется в пределы диапазона между заранее заданным пороговым значением и заранее заданным максимальным значением. Например, на стадии 310 датчик 106 давления продолжает отслеживать давление в расширяемой камере 109 накопителя 108, по мере того как механизм 110 нанесения подает композицию из накопителя 108. На стадии 312 узел 112 обработки получает данные давления после стадии 310 и анализирует данные давления, чтобы установить, находится ли давление в накопителе 108 в пределах желаемого диапазона давления, в частности, между заранее заданным пороговым значением, описанным выше, и заранее заданным максимальным значением, для нанесения композиции на кератиновую подложку. Если давление внутри накопителя 108 по-прежнему превышает заранее заданное максимальное значение, устройство 100 продолжает подавать композицию из накопителя 108 через механизм 110 нанесения, пока не будет достигнуто требуемое давление, например давление падает ниже заранее заданного максимального значения. Как только значения давления в накопителе 108 падают ниже заранее заданного максимального значения, устройство 100 возобновляет работу в соответствии со способом 200, в частности, переходит к выполнению стадий 208-214, как описано выше. В некоторых вариантах осуществления механизм 110 нанесения может включать в себя множество насадок, каждую из которых можно независимо активировать с выполнением каждой итерации стадий 308-312. Например, узел 112 обработки может подавать команду механизму 110 нанесения для выпуска композиции в соответствии с циклическим чередованием по отдельности активированных насадок, пока давление внутри накопителя 108 не восстановится в пределах диапазона между заранее заданным пороговым значением и заранее заданным максимальным значением. Суммарное количество композиции, непрерывно подаваемое механизмом 110 нанесения в режиме очистки, может включать в себя небольшую часть от суммарного количества композиции, изначально загруженного в резервуар 102, чтобы устройство 100 излишне не расходовало композицию при работе в режиме очистки. Конфигурацию накопителя 108 предпочтительно выбирают приемлемым образом (например, приемлемый размер, форма, жесткость и/или давление), чтобы суммарное количество композиции, подаваемой устройством 100 в режиме очистки, составляло небольшую часть (например, менее 1%, менее 0,5%, менее 0,3% или менее 0,1%) от суммарного количества композиции, изначально загруженного в резервуар 102. Например, механизм 110 нанесения в режиме очистки подает суммарное количество от около 1 микролитра до около 50 микролитров, от около 3 микролитров до около 25 микролитров или от около 5 микролитров до около 20 микролитров композиции.

[0061] Повышенное давление очистки, используемое в способе 300, позволяет устройству 100 подавать композицию при повышенном давлении, чтобы способствовать удалению закупорок и/или выдавливать остатки композиции после предыдущего применения в открытых для воздействия воздуха частях механизма нанесения. Выдавливание текучей среды из открытых для воздействия воздуха частей механизма 110 нанесения очищает механизм 110 нанесения от засохших подвергшихся воздействию воздуха остаточных количеств композиции после предшествующего применения, где могут накапливаться грязь, бактерии, плесень и/или другие нежелательные загрязняющие вещества во время хранения устройства 100 в промежутке между применениями. При этом, прежде чем продолжать использование устройства 100 для нанесения композиции на кератиновую подложку, повышенное давление очистки предпочтительно выбирают таким образом, чтобы оно находилось в пределах того же диапазона рабочего давления во время нормальной работы в соответствии со способом 200.

[0062] В одном примере осуществления резервуар 102 представляет собой контейнер под давлением, заполненный композицией и газом-вытеснителем. В контейнер под давлением можно сначала помещать около 5 мл композиции, которая постепенно расходуется по мере постоянного использования устройства 100. В данном варианте осуществления в качестве газа-вытеснителя используется азот, который оказывает давление на композицию в контейнере под давлением до давления от около 12 фунтов/кв. дюйм до около 30 фунтов/кв. дюйм. В частности, при заполнении контейнера до 5 мл газообразный азот воздействует на композицию давлением около 30 фунтов/кв. дюйм. При подаче композиции из контейнера давление постепенно снижается до около 12 фунтов/кв. дюйм при полном вытеснении композиции из контейнера. Таким образом, в данном примере контейнера под давлением можно обеспечить поток композиции под давлением в накопитель 108 с давлением по меньшей мере 12 фунтов/кв. дюйм. Как уже описано выше, первая стадия в режиме очистки предусматривает подачу потока композиции под давлением в накопитель 108. В частности, узел 112 обработки передает на клапан 104 подачи команду на открытие и обеспечивает прохождение через него потока композиции под давлением для заполнения и расширения расширяемой камеры 109 накопителя 108. Узел 112 обработки с помощью датчика 106 давления отслеживает давление в расширяемой камере 109 и передает на клапан 104 подачи команду на закрытие после достижения внутри расширяемой камеры 109 требуемого давления. В данном примере клапан 104 подачи остается открытым, пока в расширяемой камере 109 не будет достигнуто давление около 12 фунтов/кв. дюйм. Механизм 110 нанесения в данном варианте осуществления может включать в себя множество насадок, предпочтительно 5 насадок. В режиме очистки узел 112 обработки подает команду механизму 110 нанесения для подачи композиции за счет активации одной насадки и последовательного циклического чередования подачи через каждую из множества насадок для каждой итерации стадий 308 и 312, как описано выше. Каждая из насадок включает в себя клапан, который быстро открывается и закрывается для подачи порции спрея из капель композиции под давлением. В частности, каждый клапан может открываться и закрываться в течение около 0,2 мс для дозирования около 5 нанолитров композиции в каждой порции. По мере подачи композиции через каждую из насадок давление внутри расширяемой камеры 109 накопителя 108 постепенно уменьшается. Узел 112 обработки продолжает циклическое чередование насадок для подачи композиции, пока не будет достигнуто требуемое давление для нормальной работы устройства 100. В данном примере желаемое рабочее давление составляет около 5 фунтов/кв. дюйм, а в режиме очистки можно подавать суммарное количество около 15 микролитров композиции.

[0063] Устройство 100 выполнено с возможностью подачи композиции под давлением из механизма 110 подачи при удерживании в любой ориентации, в вертикальной конфигурации или в конфигурации с ограничением потока, пока композиция остается внутри накопителя 108. Возможность эксплуатации устройства 100 в любой конфигурации, включая конфигурацию с ограничением потока, может быть удобна для гибкой манипуляции устройством вручную на различных участках кожи лица пользователя для нанесения композиции на труднодоступные участки.

[0064] В одном примере осуществления резервуар 102 включает в себя камеру 150 для хранения, дозатор 159 и погружную трубку 156 с первым концом 157, погруженным в композицию 152 и открытым для поступления композиции, и второй конец 161, функционально соединенный с дозатором 159 для подачи композиции от первого конца 157 во второй конец 161 и подачи потока под давлением через дозатор 159 при активации. Однако погружная трубка 156 не может подавать композицию от первого конца 157 во второй конец 161, если резервуар 102 перевернут или наклонен под углом к вертикали, так что первый конец 157 погружной трубки 156 больше не погружен в композицию 152. Как описано выше, ориентация, т. е. ориентация устройства 100 в вертикальном или перевернутом положении, может регистрироваться с помощью детектора 158 ориентации. Детектор 158 ориентации формирует данные об ориентации, соответствующие позиционированию и/или ориентации устройства 100 относительно вертикального положения. Узел 112 обработки принимает и анализирует данные об ориентации, чтобы установить, удерживается ли устройство 100 в такой ориентации (например, перевернутой), в которой первый конец 157 больше не погружен в композицию, и клапан 104 подачи закрывается, если данные об ориентации указывают на то, что устройство 100 находится в такой ориентации. Специалистам в данной области будет понятно, что в датчике 158 ориентации можно использовать любое количество механизмов в дополнение к акселерометру или т. п. для регистрации состояния, при котором первый конец 157 не погружен в композицию 152, включая отслеживание уровня жидкости в резервуаре 102, а на основании этого количества расчет критического угла, при котором первый конец 157 открыт, отслеживание потока через погружную трубку 156 и т. д. Детектор 158 ориентации отслеживает положение и/или ориентацию устройства 100 во время его работы, в том числе во время осуществления способов 200 и 300, и передает данные об ориентации на узел 112 обработки. В данном примере осуществления, если узел 112 обработки определяет, что устройство 100 находится в конфигурации с ограничением потока (например, если первый конец 157 погружной трубки 156 не погружен в композицию 152 в резервуаре 102), клапан 104 подачи закрывается, а описанные выше стадии 202, 214 и 302 пропускаются. Если узел 112 обработки определяет, что устройство 100 больше не находится в конфигурации с ограничением потока (например, устройство 100 вернулось в вертикальную конфигурацию, при которой первый конец 157 погружен в композицию в резервуаре 102), клапан 104 подачи вновь открывается, как определено для стадий 202, 214 и 302, чтобы заполнить накопитель 108, как это описано выше.

[0065] Если устройство 100 находится в конфигурации с ограничением потока, а клапан 104 подачи остается закрытым, устройство 100 тем не менее продолжает подавать композицию под давлением из накопителя 108 через механизм 110 нанесения, так что при переворачивании устройства 100 работа устройства 100 не прерывается. Расширяемая камера 109 накопителя 108 может иметь приемлемый размер для хранения в ней такого количества композиции, которое достаточно для того, чтобы устройство 100 продолжало подачу композиции из накопителя 108 через механизм 110 нанесения в течение заранее заданного периода времени или в соответствии с заранее заданным числом порций под давлением, даже если в течение этого времени в накопитель 108 не поступает никаких дополнительных количеств композиции из резервуара 102. Емкость накопителя 108 для хранения того или иного количества композиции предпочтительно достаточна для продолжения подачи композиции из накопителя 108 через механизм 110 нанесения в течение заранее заданного периода времени или в соответствии с заранее заданным числом порций под давлением, если давление в расширяемой камере накопителя 108 не падает ниже заранее заданного порогового значения или попадает в заранее заданные границы ошибки, в рамках которых отклонения при нанесении на кожу остаются незаметными и не влияют на эстетический внешний вид покрытия композиции. Например, заранее заданные границы ошибки могут составлять менее 2 фунтов/кв. дюйм или предпочтительно менее 1 фунта/кв. дюйм. Например, устройство 100 может быть выполнено с возможностью подачи композиции из накопителя 108 через механизм 110 нанесения без какой-либо дополнительной подачи из резервуара 102 или без любых дополнительных компонентов, создающих давление, в течение по меньшей мере 15 секунд, по меньшей мере 30 секунд или по меньшей мере 1 минуты. В другом примере размер расширяемой камеры 109 накопителя 108 может быть выполнен с возможностью подачи композиции из накопителя 108 через механизм 110 нанесения без дополнительной подачи из резервуара 102 по меньшей мере 50 порциями под давлением, по меньшей мере 100 порциями под давлением, по меньшей мере 300 порциями под давлением при одновременном сохранении давления в расширяемой камере 109 выше заранее заданного порогового значения в пределах заранее заданных границ ошибки.

[0066] Для лучшего понимания настоящее изобретение будет дополнительно описано со ссылкой на следующий пример, иллюстрирующий состав, форму и способ осуществления настоящего изобретения. Следует понимать, что специалистам в данной области будет очевидно, что состав, форма и способ производства могут быть различными. В приведенном ниже примере все части и процентные значения указаны по отношению к общему весу композиции, если не указано иное, и данные примеры являются исключительно иллюстративными.

ПРИМЕР

Пример I

[0067] Пример I иллюстрирует вариант осуществления устройства 100 для нанесения композиции текучей среды, в частности, потока композиции под давлением, как описано выше и показано на Фиг. 1. Вязкость приемлемой композиции текучей среды составляет около 1 сП (например, вода) при комнатной температуре. Кроме того, предполагается, что пример устройства по примеру I можно использовать с композицией текучей среды, вязкость которой превышает вязкость воды. Пример устройства по примеру I включает в себя источник жидкости с постоянным давлением композиции текучей среды для дозирования с помощью устройства, которое задано на уровне 30 фунтов/кв. дюйм, с выполнением функции резервуара 102. Источник жидкости подает композицию текучей среды через жесткую трубку, которая выполняет функции примеров каналов 103, в микроклапан (например, G300-G3001000, поставляемый компанией TechElan, LLC), с выполнением функции клапана 104 подачи. Микроклапан сообщается по текучей среде через T-образный переходник с преобразователем датчика давления, выполняющим функции датчика 106 давления, и с примером осуществления накопителя 108. Т-образный переходник соединен с преобразователем датчика давления дополнительными жесткими трубками. В примере I преобразователь датчика давления представляет собой пьезорезистивный кремниевый датчик давления, такой как монтируемые на плате датчики давления, поставляемые компанией Honeywell International Inc. (например, датчики SSCMLNT060PGAA5). Примером накопителя в примере I является эластомерная трубка, в частности силиконовая трубка. Пример накопителя включает в себя эластичную часть заранее заданной длины, которая конструкционно не крепится к другим связанным с ней компонентам. Силиконовая трубка представляет собой доступную в продаже гибкую трубку из силиконового каучука, например, подобную имеющим твердость по дюрометру около 50 А. Приемлемая гибкая трубка из силиконового каучука поставляется компанией McMaster-Carr под наименованием 2124T3 с внутренним диаметром около 1/16 дюйма, внешним диаметром около 1/8 дюйма, и толщиной стенки около 1/32 дюйма. Эластомерная трубка непосредственно соединена с клапаном нанесения, таким как микродозирующий клапан (например, G300-150300, предлагаемый компанией TechElan, LLC), который выполняет функции примера осуществления механизма 110 нанесения. Эластомерную трубку обрезают до длины, так что участок около 3,75 мм длины представляет собой эластичную часть эластомерной трубки, что конструкционно не крепится к T-образному переходнику или клапану нанесения. Примеры клапанов подачи и нанесения в примере I соединены и функционально управляются примерами узла обработки (например, системой LabVIEW, предлагаемой компанией National Instruments) с осуществлением следующих стадий.

A) Начало. Открытие клапана нанесения на 1 микросекунду.

B) Оценка давления, регистрируемого датчиком давления.

Если давление, регистрируемое датчиком давления, составляет менее 5 фунтов/кв. дюйм - закрытие клапана нанесения и открытие клапана подачи на 1 микросекунду. После периода ожидания 1 микросекунда возврат на «Начало» стадии А.

Если давление превышает 5 фунтов/кв. дюйм, возврат на «Начало» стадии A.

[0068] Сконструировали прототип примера устройства по примеру I, который продемонстрировал полную функциональность при нанесении потока композиции под давлением на подложку при постоянном или по существу постоянном давлении около 5 фунтов/кв. дюйм.

[0069] Настоящее изобретение, описанное и заявленное в настоящем документе, не должно ограничиваться конкретными вариантами осуществления, описанными в настоящем документе, поскольку эти варианты осуществления предназначены для иллюстрации нескольких аспектов настоящего изобретения. Предполагается, что любые эквивалентные варианты осуществления входят в объем настоящего изобретения. Действительно специалистам в данной области из предшествующего описания будут очевидны различные модификации изобретения помимо показанных и описанных модификаций в настоящем документе. Предполагается, что такие модификации также включены в объем приложенной формулы изобретения. Все процитированные в настоящем документе публикации полностью включены в настоящий документ путем ссылки.

Группа изобретений относится к ручному устройству для нанесения композиции текучей среды для местного применения, к способу подачи композиции для местного применения и к способу удаления текучей среды из открытых для воздействия воздуха областей распылителя для местного применения. Устройство включает резервуар хранения композиции текучей среды, накопитель, включающий в себя расширяемую камеру, сообщающуюся по текучей среде с резервуаром, клапан подачи между резервуаром и накопителем, датчик давления, узел обработки, выполненный с возможностью приема данных давления от датчика давления, механизм нанесения, сообщающийся по текучей среде с выходным каналом накопителя и выполненный с возможностью дозирования композиции из накопителя под контролем узла обработки в виде спрея из капель под давлением для образования тонкого слоя композиции, покрывающего участок на указанной поверхности, причем обеспечивается вытеснение спрея под давлением под действием давления из накопителя. Техническим результатом является повышение качества нанесения композиции. 3 н. и 16 з.п. ф-лы, 5 ил., 1 пр.

1. Ручное устройство для нанесения композиции текучей среды для местного применения, включающее в себя:

резервуар, выполненный с возможностью хранения композиции текучей среды для местного применения, содержащей материалы в виде частиц для изменения внешнего вида кератиновой поверхности, и подачи потока композиции под давлением;

накопитель, включающий в себя расширяемую камеру, сообщающуюся по текучей среде с резервуаром и выполненную так, что она стремится перейти в незаполненную конфигурацию и при заполнении композицией камера расширяется, отклоняясь от такой конфигурации, тем самым оказывая давление на содержащуюся в ней композицию;

клапан подачи между резервуаром и накопителем, регулирующий поток композиции из резервуара в накопитель;

датчик давления, формирующий данные давления в соответствии с давлением композиции в накопителе;

узел обработки, выполненный с возможностью приема данных давления от датчика давления, анализирования данных давления, чтобы установить, не превышает ли давление в накопителе заранее заданного порогового значения, и управления клапаном подачи, чтобы поддерживать давление накопителя в диапазоне между заранее заданным пороговым значением и заранее заданным максимальным значением; и

механизм нанесения, сообщающийся по текучей среде с выходным каналом накопителя и выполненный с возможностью дозирования композиции из накопителя под контролем узла обработки в виде спрея из капель под давлением для образования тонкого слоя композиции, покрывающего участок на указанной поверхности, причем обеспечивается вытеснение спрея под давлением под действием давления из накопителя.

2. Ручное устройство по п. 1, в котором по меньшей мере часть стенки расширяемой камеры выполнена из эластичного материала.

3. Ручное устройство по п. 2, в котором эластичный материал представляет собой силиконовый эластомер.

4. Ручное устройство по п. 1, в котором накопитель включает в себя поршень, образующий часть внутренней поверхности камеры, и пружину, смещающую поршень в уплощенную конфигурацию.

5. Ручное устройство по п. 1, причем повышение давления в накопителе приводит к увеличению объема камеры со скоростью от 3 до 5 кПа/мкл.

6. Ручное устройство по п. 1, причем заранее заданное максимальное значение меньше давления в резервуаре.

7. Ручное устройство по п. 1, причем давление в резервуаре находится в диапазоне от 12 до 30 фунтов/кв. дюйм.

8. Ручное устройство по п. 1, в котором резервуар включает в себя камеру для хранения, в которую помещают композицию и газ-вытеснитель, и погружную трубку, через которую композиция подается из камеры для хранения.

9. Ручное устройство по п. 1, в котором объем резервуара не превышает 15 мл.

10. Ручное устройство по п. 1, причем заранее заданное пороговое значение составляет 5 фунтов/кв. дюйм.

11. Ручное устройство по п. 10, причем заранее заданное максимальное значение составляет 7 фунтов/кв. дюйм.

12. Ручное устройство по п. 1, в котором механизм нанесения включает в себя по меньшей мере одну насадку, выполненную с возможностью подачи порции композиции под давлением из накопителя.

13. Ручное устройство по п. 12, в котором насадка представляет собой распылительную насадку, выполненную с возможностью подачи из накопителя спрея из капель композиции под давлением.

14. Ручное устройство по п. 1, в котором узел обработки выполнен с возможностью управления работой устройства в режиме очистки, в котором процессор управляет клапаном подачи для поддержания давления в накопителе выше порогового значения очистки, причем пороговое значение очистки выше заранее заданного максимального значения, и подает команду механизму нанесения для подачи композиции из накопителя, пока давление в накопителе не опустится ниже заранее заданного максимального значения.

15. Ручное устройство по п. 14, причем пороговое значение очистки выбрано так, чтобы механизм нанесения подавал композицию из накопителя под давлением, создающим силу, достаточную для удаления закупорок в механизме нанесения.

16. Ручное устройство по п. 15, причем пороговое значение очистки составляет 10 фунтов/кв. дюйм.

17. Способ подачи композиции для местного применения, содержащей материалы в виде частиц для изменения внешнего вида кератиновой поверхности, включающий:

подачу через клапан подачи потока композиции под давлением в накопитель, включающий в себя расширяемую камеру, выполненную так, что она стремится перейти в незаполненную конфигурацию и при заполнении композицией камера расширяется, отклоняясь от такой конфигурации, тем самым оказывая давление на содержащуюся в ней композицию;

формирование данных давления датчиком давления в соответствии с давлением композиции в накопителе;

анализ посредством узла обработки данных давления, получаемых от датчика давления, чтобы установить, не превышает ли давление в накопителе заранее заданного порогового значения, и управлять клапаном подачи, чтобы поддерживать давление накопителя в диапазоне между заранее заданным пороговым значением и заранее заданным максимальным значением; и

нанесение посредством механизма нанесения, сообщающегося по текучей среде с выходным каналом накопителя, композиции из накопителя под контролем узла обработки в виде спрея из капель под давлением для образования тонкого слоя композиции, покрывающего участок на указанной поверхности, причем спрей под давлением вытесняется под действием давления из накопителя.

18. Способ по п. 17, в котором механизм нанесения переворачивается в течение по меньшей мере части стадии нанесения.

19. Способ удаления текучей среды из открытых для воздействия воздуха областей распылителя для местного применения, включающий:

подачу через клапан подачи потока композиции для местного применения под давлением в накопитель, включающий в себя расширяемую камеру, выполненную так, что она стремится перейти в незаполненную конфигурацию и при заполнении композицией камера расширяется, отклоняясь от такой конфигурации, тем самым оказывая давление на содержащуюся в ней композицию;

формирование данных давления датчиком давления в соответствии с давлением композиции в накопителе;

анализ посредством узла обработки данных давления, получаемых от датчика давления, чтобы установить, не превышает ли давление в накопителе порогового значения очистки, и управлять клапаном подачи, чтобы поддерживать давление накопителя выше порогового значения очистки; и

нанесение посредством механизма нанесения, сообщающегося по текучей среде с выходным каналом накопителя, композиции из накопителя под контролем узла обработки, пока давление в накопителе не упадет ниже заранее заданного максимального значения,

причем пороговое значение очистки превышает заранее заданное максимальное значение и выбрано таким образом, чтобы механизм нанесения подавал композицию из накопителя под давлением, создающим силу, достаточную для удаления закупорок в механизме нанесения.
