ЗАПИРАЮЩИЙ МЕХАНИЗМ ЗАТВОРА АРТИЛЛЕРИЙСКОГО ОРУДИЯ Российский патент 2025 года по МПК F41A25/00

Описание патента на изобретение RU2834105C1

Предлагаемое техническое решение относится к военной технике и может быть использовано при проектировании или модернизации артиллерийских орудий.

В состав затворов артиллерийских орудий входят составной частью запирающие механизмы. Для клиновых затворов это сам клин и ось кривошипов с кривошипами.

Известны конструкции затворов с электроприводом механизма ударного спуска пушки.

Для танковых пушек с клиновыми затворами существует опасность выстрела при не запертом кривошипами (кривошипом) клине, что может привести к открыванию затвора во время выстрела и прорыву раскаленных пороховых газов в боевое отделение.

Для решения этой проблемы в клине организована запорная площадка (площадка запирания) для взаимодействия с роликом кривошипа в момент выстрела. Эта площадка ориентирована относительно оси кривошипов (далее ОК) таким образом, что пока ролик касается клина в ее пределах, сила со стороны клина создает плечо на закрывание клина.

Площадке запирания соответствует угол запирания - угол поворота кривошипов из начального положения, при котором ролик остается на площадке запирания. Этот угол (около 2 градусов) определяет зону гарантированного запирания клина. Далее ролик кривошипа переходит на радиусный участок паза в клине, на котором сила со стороны клина проходит номинально через ОК. Это зона негарантированного запирания, так как вследствие допусков сила может сместиться с ОК и создать момент на открывание клина.

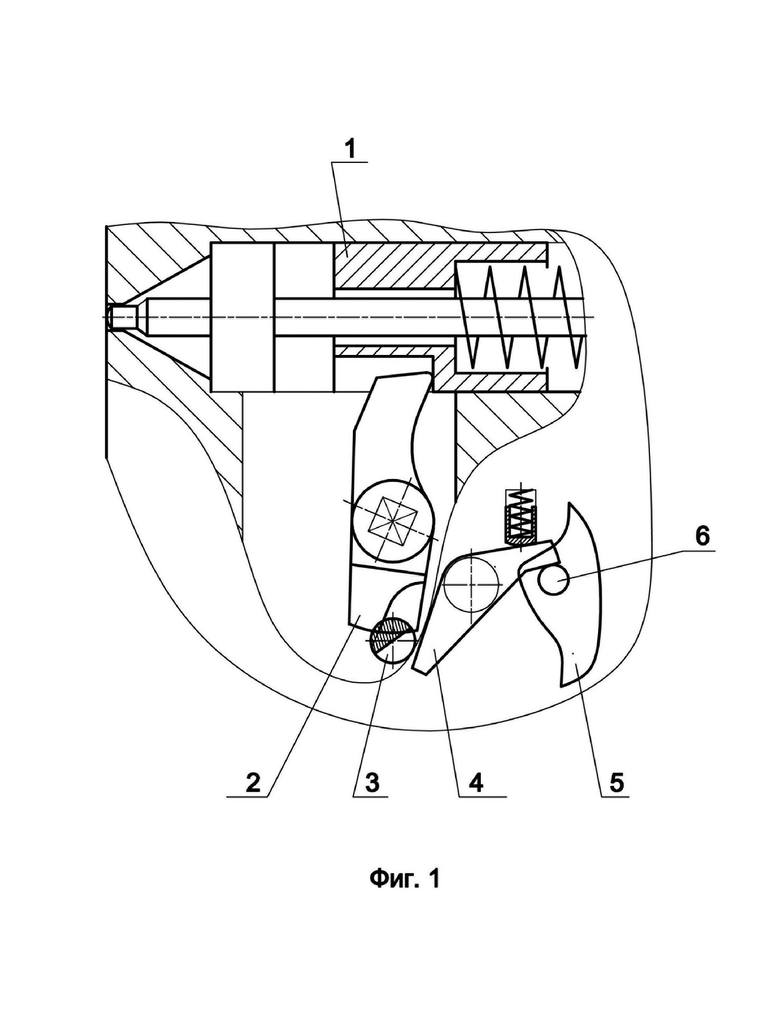

Затворы танковых пушек имеют предохранительные механизмы, в которых (Фиг. 1) специальная деталь - предохранитель спуска 4, взаимодействуя с поводком 6 кривошипа 5, освобождает стопор взвода 3 и позволяет произвести спуск ударника 1, только когда ролик кривошипа вкатывается на площадку запирания клина.

Известна другая конструкция для блокировки ударного спуска при не запертом кривошипами клине на изделии по пат. RU № 2736750 F41A 3/10 (2006/01).

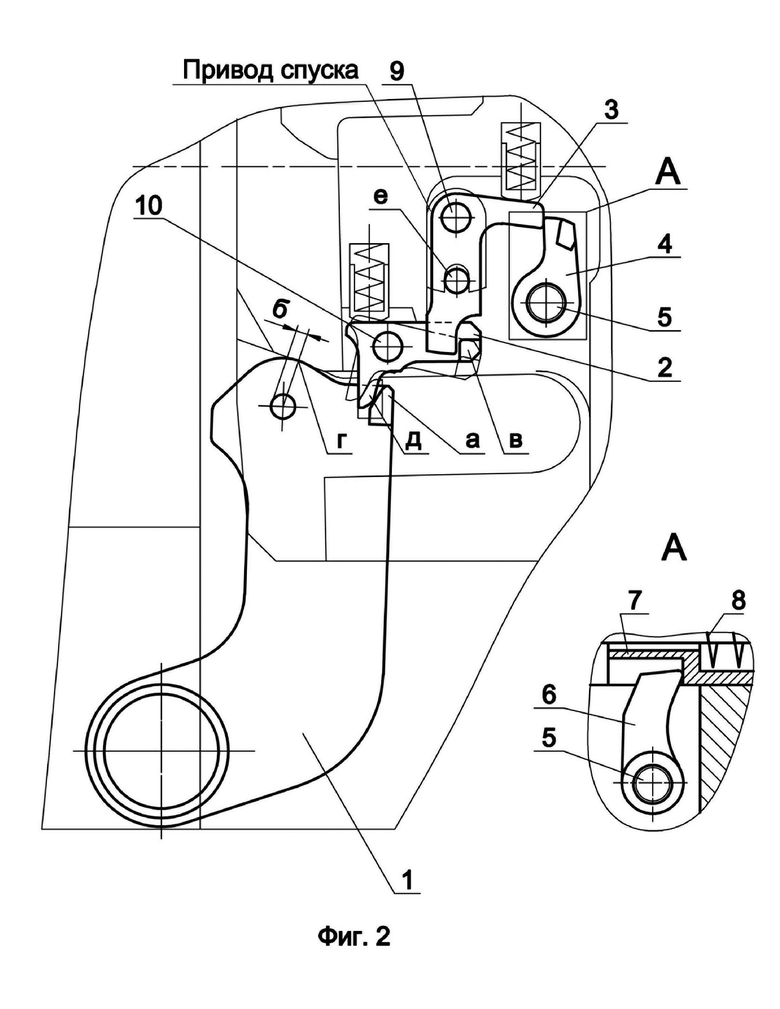

На рисунке (Фиг. 2) показана боковая сторона вертикального клина. Ударник взведен.

На шлицах оси взвода 5, внутри клина, установлен взвод ударника 6, нажимающий на ударник 7 со взведенной боевой пружиной 8. Снаружи на шлицах оси взвода установлен рычаг 4, упирающийся в верхнее плечо подпружиненного стопора взвода 3, установленного на оси 9 в клине. На оси 10 в клине установлен подпружиненный предохранитель спуска 2, представляющий собой двуплечий рычаг, плечо «д» которого может взаимодействовать с выступом «а» кривошипа 1, а выступ «в» - с нижним плечом стопора взвода 3.

Пока контактная точка «г» кривошипа 1 не оказалась на запорной площадке «б» клина, выступ «а» кривошипа не касается плеча «д» предохранителя 2 и выступ «в» предохранителя не позволяет повернуться стопору взвода 3, и ударный спуск невозможен. При дальнейшем повороте кривошипа его контактная точка «г» оказывается на запорной площадке «б» клина, а выступ «а» поворачивает предохранитель спуска 2. Выступ «в» опускается, освобождая стопор взвода 3. Привод спуска может повернуть стопор взвода за поводок «е» и освободить рычаг 4. Боевая пружина, разгоняя ударник, совершит выстрел.

С появлением гальваноударных втулок и, как следствие, гальваноспуска появилась необходимость втягивать внутрь клина боек, разрывая гальваноцепь (ГЦ), при сходе ролика кривошипа с площадки запирания, чтобы исключить возможность выстрела и с помощью ГЦ при незапертом клине.

Прототипом является запирающий механизм затвора пушки (пат. RU № 2736750 F41A 3/10 (2006/01)) c электропневматическим приводом ударного спуска, содержащий клин, ось кривошипов с кривошипами и наружный рычаг (страгиватель) на оси кривошипов, положение которого определяет положение клина, расположенные в казеннике. Затвор имеет механический предохранитель от выстрела при не запертом кривошипами клине.

Требования срабатывания предохранителя ударного спуска и разрыв ГЦ (с оттяжкой бойка и ударника) на малом угле запирания приводят к неоптимальным передаточным отношениям в ударно-спусковом и предохранительном механизмах.

Задачей данного технического решения является упрощение конструкции запирающего механизма и оптимизация передаточных отношений в механизме отвода бойка.

Технический результат данного технического решения заключается в исключении из конструкции механического предохранителя от выстрела при не запертом кривошипом клине и введении датчика закрытого клина.

Технический результат достигается тем, что из конструкции запирающего механизма клинового затвора артиллерийского орудия с электрическим приводом ударного спуска, содержащего клин, ось кривошипов с кривошипами и наружный рычаг (страгиватель) на оси кривошипов, положение которого определяет положение клина, расположенные в казеннике, исключается механический предохранитель от выстрела при не запертом кривошипами клине, и дополнительно вводится датчик закрытого клина, расположенный на раме люльки с деталями своего привода: подпружиненным толкателем и рычагом, вращающимся на оси и взаимодействующим с рычагом (страгивателем) на оси кривошипов, вырабатывающий сигналы «Клин закрыт (заперт)» и «Клин не закрыт (не заперт)», при этом последний сигнал может быть использован в качестве блокировки выстрела при не запертом кривошипами клине.

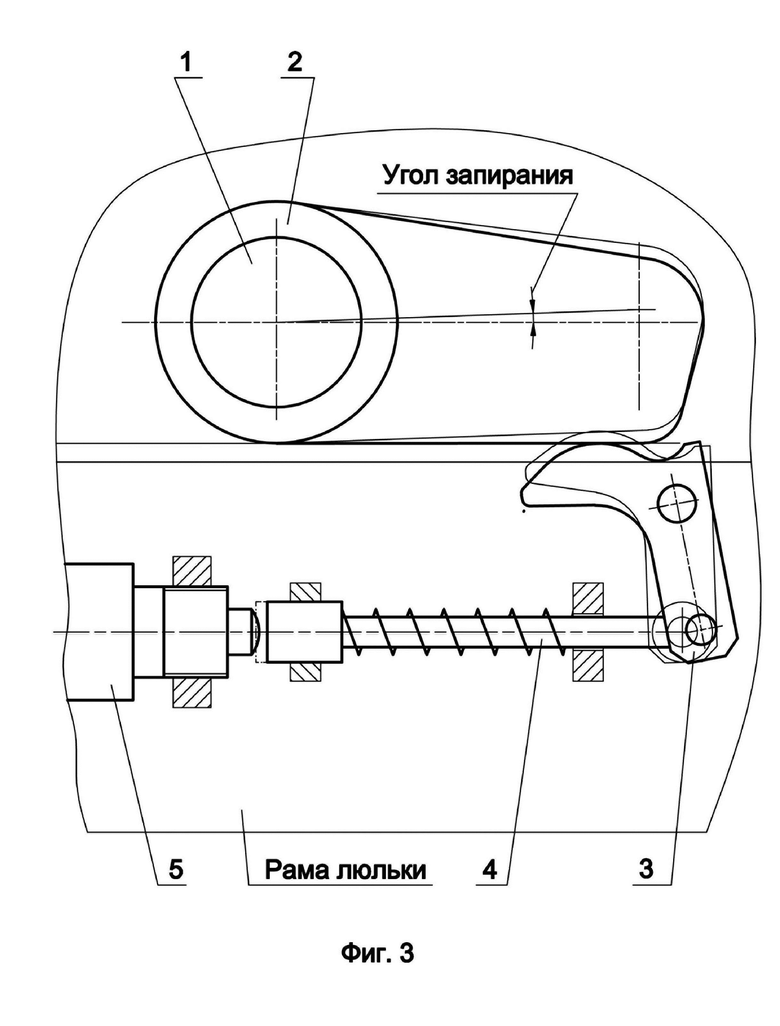

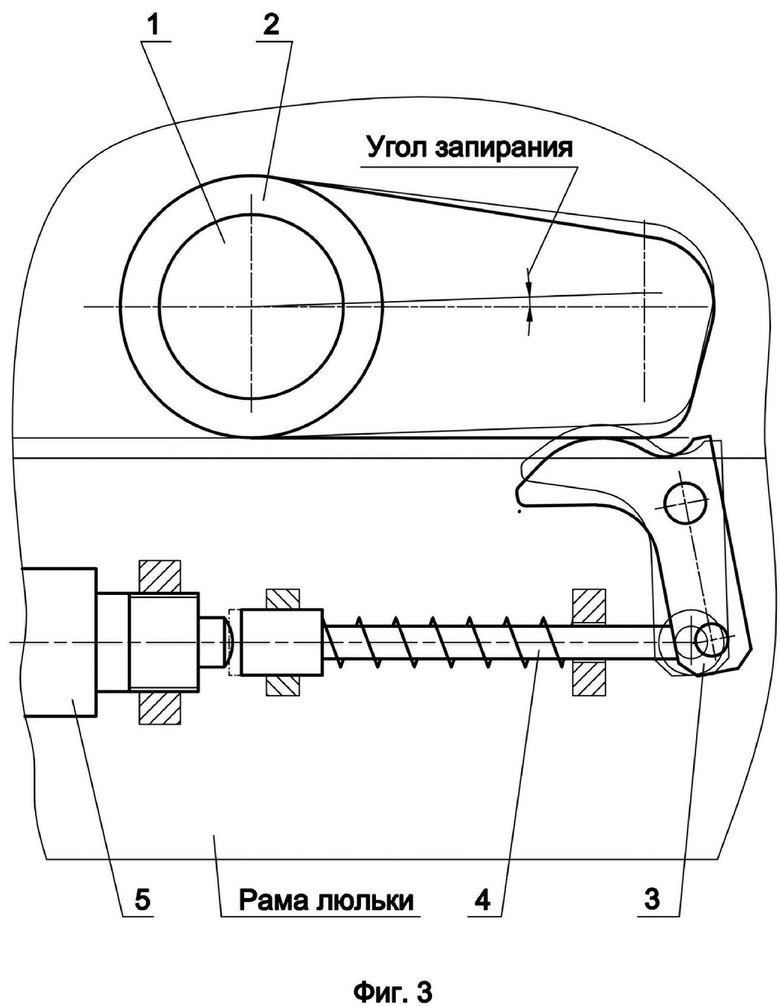

На Фиг. 3 показана предлагаемая конструкция. В казеннике, на оси кривошипов 1 установлен страгиватель 2. На раме люльки, на оси установлен рычаг 3, шарнирно соединенный с подпружиненным толкателем 4, который взаимодействует со штоком датчика закрытого клина 5.

При закрытом и запертом клине страгиватель 2 нажимает на рычаг 3. Рычаг 3 перемещает подпружиненный толкатель 4, который освобождает шток датчика 5. При этом датчик выдает сигнал «Клин закрыт» в аппаратуру объекта. При недовороте ОК на угол запирания толкатель 4 нажимает на шток датчика 5, который выдает сигнал «Клин не закрыт», который может быть использован как условие, запрещающее подачу напряжения на ГЦ и на электрическую цепь привода ударного спуска, т.е. как предохранитель от выстрела при не запертом кривошипом клине.

Таким образом, настоящим предлагается в качестве предохранителя от выстрела при не запертом кривошипами клине использовать датчик закрытого клина (его сигнал «Клин не закрыт»), исключив из конструкции детали предохранительного механизма на пушках, где имеется спуск электромагнитом или электоропневмоприводом.

Такое решение позволяет: 1) упростить конструкцию затвора за счет исключения деталей предохранительного механизма; 2) упростить конструкцию кривошипа и стопора взвода за счет исключения элементов, введенных для взаимодействия с предохранителем спуска; 3) оптимизировать кинематику и передаточные отношения в механизмах взведения ударника и втягивания бойка, так как для этих операций можно использовать весь холостой ход кривошипов (от 12 до 13 градусов вместо 2), до начала движения клина.

Похожие патенты RU2834105C1

название год авторы номер документа
Автоматическая пушка с управляемым ударником поршневого затвора 2023
  • Комов Николай Евгеньевич
  • Комков Руслан Юрьевич
  • Зубков Евгений Игоревич
RU2825029C1
СПОСОБ ВЕДЕНИЯ СТРЕЛЬБЫ ИЗ АРТИЛЛЕРИЙСКОГО ОРУДИЯ И ГАЛЬВАНОУДАРНЫЙ МЕХАНИЗМ 2022
  • Коцюр Александр Васильевич
RU2781313C1
КЛИНОВОЙ ЗАТВОР АРТИЛЛЕРИЙСКОГО ОРУДИЯ 2003
RU2330229C2
СПОСОБ КОНТРОЛЯ РАБОТОСПОСОБНОСТИ ГАЛЬВАНОУДАРНОГО СПУСКОВОГО МЕХАНИЗМА АРТИЛЛЕРИЙСКОГО ОРУДИЯ 2002
RU2281452C2
КЛИНОВОЙ ЗАТВОР АРТИЛЛЕРИЙСКОГО ОРУДИЯ 2002
  • Юхневич Евгений Евгеньевич
  • Коцюр Александр Васильевич
  • Сойкин Геннадий Тимофеевич
  • Наседкин Валерий Иванович
RU2281453C2
СТРЕЛКОВОЕ ОРУЖИЕ БЕЗ ЭФФЕКТА "ОТДАЧИ" 2013
  • Антропов Валерий Михайлович
RU2561181C2
ПУЛЕМЕТ С БАЛАНСИРОМ, СПОСОБ И УСТРОЙСТВО ЗАПИРАНИЯ ЗАТВОРА (ВАРИАНТЫ) 2000
  • Горобцов В.М.
RU2181472C2
ЗАПИРАЮЩИЙ МЕХАНИЗМ КЛИНОВОГО ЗАТВОРА АРТИЛЛЕРИЙСКОГО ОРУДИЯ 2018
  • Юхневич Евгений Евгеньевич
RU2692523C1
УДАРНО-СПУСКОВОЙ МЕХАНИЗМ ДВУСТВОЛЬНОГО ГРАНАТОМЕТА 2001
  • Зеленко В.К.
  • Ребриков В.В.
  • Липсман Д.Л.
  • Савельев В.Б.
RU2192601C2
Пневматическое компрессионное оружие 1989
  • Корнейчев Иван Павлович
  • Шейнин Симон Матвеевич
SU1828992A1

Иллюстрации к изобретению RU 2 834 105 C1

Реферат патента 2025 года ЗАПИРАЮЩИЙ МЕХАНИЗМ ЗАТВОРА АРТИЛЛЕРИЙСКОГО ОРУДИЯ

Запирающий механизм затвора артиллерийского орудия содержит клин, ось кривошипов с кривошипами, и наружный рычаг-страгиватель на оси кривошипов, и датчик закрытого клина. Датчик вырабатывает сигналы «Клин закрыт» и «Клин не закрыт». Технический результат - упрощение конструкции запирающего механизма и оптимизация передаточных отношений в механизме отвода бойка. 3 ил.

Формула изобретения RU 2 834 105 C1

Запирающий механизм клинового затвора артиллерийского орудия с электрическим приводом ударного спуска, содержащий клин, ось кривошипов с кривошипами и наружный рычаг-страгиватель на оси кривошипов, положение которого определяет положение клина, расположенные в казеннике, отличающийся тем, что в конструкцию дополнительно вводится датчик закрытого клина, расположенный на раме люльки с деталями своего привода: подпружиненным толкателем и рычагом, вращающимся на оси и взаимодействующим с рычагом-страгивателем на оси кривошипов, выполненный с возможностью вырабатывания сигналов «Клин закрыт» и «Клин не закрыт», при этом последний сигнал может быть использован в качестве блокировки выстрела при не запертом кривошипами клине.

Документы, цитированные в отчете о поиске Патент 2025 года RU2834105C1

ЗАПИРАЮЩИЙ МЕХАНИЗМ КЛИНОВОГО ЗАТВОРА АРТИЛЛЕРИЙСКОГО ОРУДИЯ 2018
  • Юхневич Евгений Евгеньевич
RU2692523C1
КЛИНОВЫЙ ЗАТВОР АРТИЛЛЕРИЙСКОГО ОРУДИЯ 2019
  • Юхневич Евгений Евгеньевич
RU2736750C1
US 4130047 A1, 19.12.1978
ГАЗОВЫЙ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ 1993
  • Бажанов Александр Иванович[Ua]
  • Багян Левон Георгиевич[Ru]
RU2044899C1
Пломбировальные щипцы 1923
  • Громов И.С.
SU2006A1

RU 2 834 105 C1

Авторы

Юхневич Евгений Евгеньевич

Даты

2025-02-03Публикация

2024-07-18Подача
