Изобретение относится к сельскохозяйственному производству, а именно к оборудованию, применяемому для повышения урожайности сельскохозяйственных культур. Известно, что намачивание семян является эффективным способом повышения всхожести и урожайности сельскохозяйственных культур и широко применяется в личных подсобных хозяйствах при ручном способе посева. Применение намачивания в промышленных масштабах ограничивается тем, что подвергшиеся намачиванию семена имеют высокую слипаемость ввиду наличия поверхностной влаги, затрудняющей посев семян механизированным способом. Поэтому для механизированного посева необходимо удаление поверхностной влаги.
Из уровня развития техники и технологий известно, что схожая задача решается при удалении внешней влаги с семян подвергавшихся мытью, в частности, известно «Устройство для удаления внешней влаги с семян подсолнечника» [патент RU 78294], содержащее заключенный в неподвижный кожух цилиндрический перфорированный приводной барабан с центральным валом, сборник осадка, соосно перфорированному барабану после него по ходу движения семян дополнительно установлен снабженный собственным приводом барабан большего диаметра с цельной оболочкой, а на валу перфорированного барабана расположены лопатки из эластичного материала. Принцип действия заключается в удалении внешней влаги с поверхности семян за счет центробежной силы, равномерность удаления семян при этом обеспечивается перемешиванием массы семян эластичными лопатками. Недостатком которого является громоздкость и существенный дисбаланс, возникающий при работе во время удаления влаги. Частично недостатки в отношении уменьшения габаритов устранены в патенте «Устройство для удаления влаги с зерна» [патент RU 182244] аналогичного центробежного способа удаления влаги. Устройство содержит транспортировочный канал, состоящий из двух кожухов круглого сечения, которые устанавливаются соосно один внутри другого и выполненные из твердого пластика, на внешнем кожухе с нижней части выполнен канал для слива жидкости, внутренний кожух выполнен перфорированным, с отверстиями по всей длине поверхности кожуха, на кожухе размещают окна для входа и выхода зерна, внутри перфорированного кожуха располагают спирально-винтовой рабочий орган, привод рабочего органа состоит из подшипникового устройства и электродвигателя, соединенных посредством клиноременной передачи, а привод и транспортировочный канал установлены на металлической раме, изготовленной из металлического профиля. Согласно принципу действия которого в процессе удаления влаги семена перемещаются спирально-винтовым рабочим органом. Недостатком данного устройства является повышенный травматизм семян в зазоре между спирально-винтовым рабочим органом и перфорированным кожухом.
Попытка снизить травматизм семян частично реализована в изобретении «Устройство для удаления внешней влаги с зерна» [RU 2217670], содержащее корпус, ротор, сборник осадка и спираль, ротор выполняют в виде перфорированного барабана, опирающегося на ролики, спираль располагают в нижней части ротора параллельно его оси с возможностью вращения, а внутри спирали устанавливают стержень, причем ротор и спираль снабжают приводом с возможностью независимого изменения частоты их вращения. По принципу действия устройства влага с зерна после моечной машины удаляется в переформированном барабане, выгрузка зерна при этом осуществляется с помощью спирального механизма. Недостатком данного устройства является сложность и энергоемкость привода.
Общим недостатком приведенных аналогов, который так и не удалось устранить, является повышенный травматизм зерна, создаваемый винтовыми элементами приведенных патентов, выполненных из травмирующих семена материалов, затрудняя использование данных для обозначенных ранее целей. Это обусловлено тем, что процесс намачивания зерна перед посевом значительно превышает по своей длительности процесс мойки. В результате намачивания семена впитывают значительное количество влаги, теряя существенно при этом свои механические свойства, что при контакте с принудительно вращающимися механизмами приводит к повреждению семян. Указанного недостатка лишены сушилки, в которых избыточная влага бережно снимается с поверхности обрабатываемых предметов за счет контакта с влаговпитывающим материалом.
Известна «Установка для удаления поверхностной влаги с семян после намачивания» [RU 2784146], устраняющая недостатки предыдущих конструкций и состоящая из ленточного транспортера выполненного из влаговпитывающего материала, для обеспечения контакта семян с которым имеется батарея свободно вращающихся прижимных валиков. Недостатком прототипа является наличие промежутков между вальцами, попадание семян в которые может привести к застопориванию вальцов и травматизму семян, кроме этого, отсутствие привода вальцов не обеспечивает в необходимой мере вращательного движения семян относительно влаговпитывающей поверхности необходимого для эффективного удаления влаги со всей поверхности семени.
Известна «Установка для удаления влаги после намачивания» [RU 2799265], принятая за прототип, состоящая из основного и вспомогательного ленточных транспортеров, ленты которых изготовлены из влаговпитывающего материала и отжимных валиков, охватывающих ленты транспортеров и удаляющих избыточную влагу, впитавшуюся в ленты транспортёров. Недостатком прототипа является то, что прижимные валики, охватывающие ленты, в местах, где лента не касается барабанов транспортеров создают дополнительное сопротивление движению ленты, что вызывает формирование складок в движущейся ленте, которые могут привести к неравномерности слоя семян при движении их по ленте и повреждению и разрыву ленты.
Технической задачей изобретения является обеспечение эффективного процесса удаления влаги с семян и из лент транспортеров с сохранением равномерности движения ленты.
Необходимый технический результат достигается в предлагаемой установке для удаления поверхностной влаги с семян после намачивания за счет того, что отжимной валик вспомогательного транспортера и отжимной валик основного транспортера вплотную примыкают к транспортерным лентам в местах их контакта с ведущими барабанами вспомогательного и основного ленточных транспортеров, а для обеспечения расположения отжимного валика, в месте контакта транспортерной ленты с ведущим барабаном вспомогательного транспортера и лотка для отвода влаги, вспомогательный транспортер выступает над основным транспортером на величину не менее диаметра ведущего барабана вспомогательного транспортера.

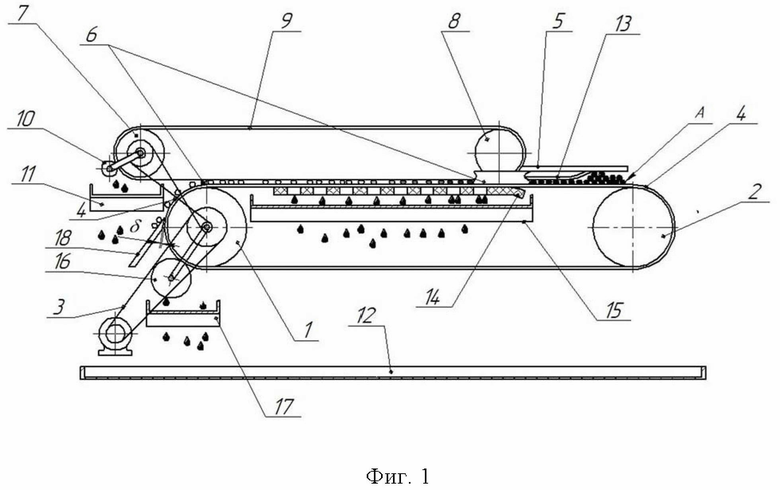

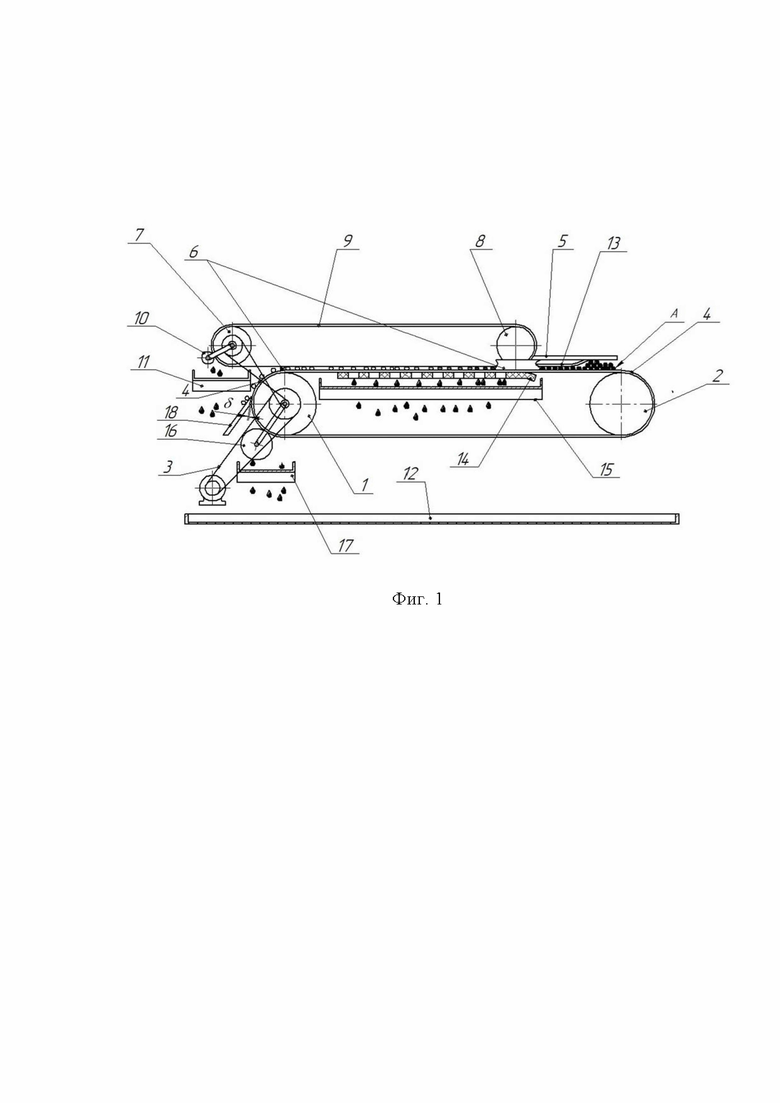

Установка для удаления поверхностной влаги с семян после намачивания (фиг. 1) состоит из основного ленточного транспортера с ведущим (1) и ведомым (2) барабанами и их приводом (3), транспортерной ленты из влаговпитывающего материала (4), ленточный транспортер имеет раму (5), к которой над лентой транспортера крепится ограничитель ширины слоя семян, для снижения травматизма семян выполненный из обрезиненного полотна (6) и вспомогательный ленточный транспортер, имеющий ведущий (7) и ведомый (8) барабаны и транспортерную ленту (9), выполненную из влаговпитывающего материала, привод ведущего барабана (7) вспомогательного транспортера осуществляется от вала ведущего барабана (1) основного ленточного транспортера. При этом вспомогательный ленточный транспортер выступает по длине над основным транспортером на треть своей длины. Для удаления влаги, впитавшейся в ленту вспомогательного транспортера, в верхней части транспортера расположен отжимной валик (10) вспомогательного транспортера, вплотную примыкающий к транспортерной ленте в месте ее контакта с ведущим барабаном вспомогательного транспортера, удаленная из ленты влага попадает в лоток (11), расположенный под отжимным валиком вспомогательного транспортера, а затем в поддон (12) расположенный в нижней части установки. К раме (5) крепится ограничитель высоты слоя семян (13), выполненный из обрезиненного полотна, под верхней ветвью ленты транспортера расположена перфорированная пластина (14), прилегающая вплотную к внутренней стороне верхней ветви ленты, имеющая загиб со стороны подачи семян, под перфорированной пластиной расположен лоток (15) для слива удаленной с семян влаги. Для удаления влаги, впитавшейся в ленту основного транспортера, расположен отжимной валик (16), вплотную примыкающий к транспортерной ленте в месте ее контакта с ведомым барабаном основного транспортера, удаленная из ленты влага попадает в лоток (17), расположенный под отжимными валиками, в нижней части установки располагается поддон (12) для сбора удаленной с семян влаги. В конце транспортера с зазором δ, регулируемым в диапазоне от 1 до 5 мм от ленты транспортера, расположена семясъемная пластина (18).

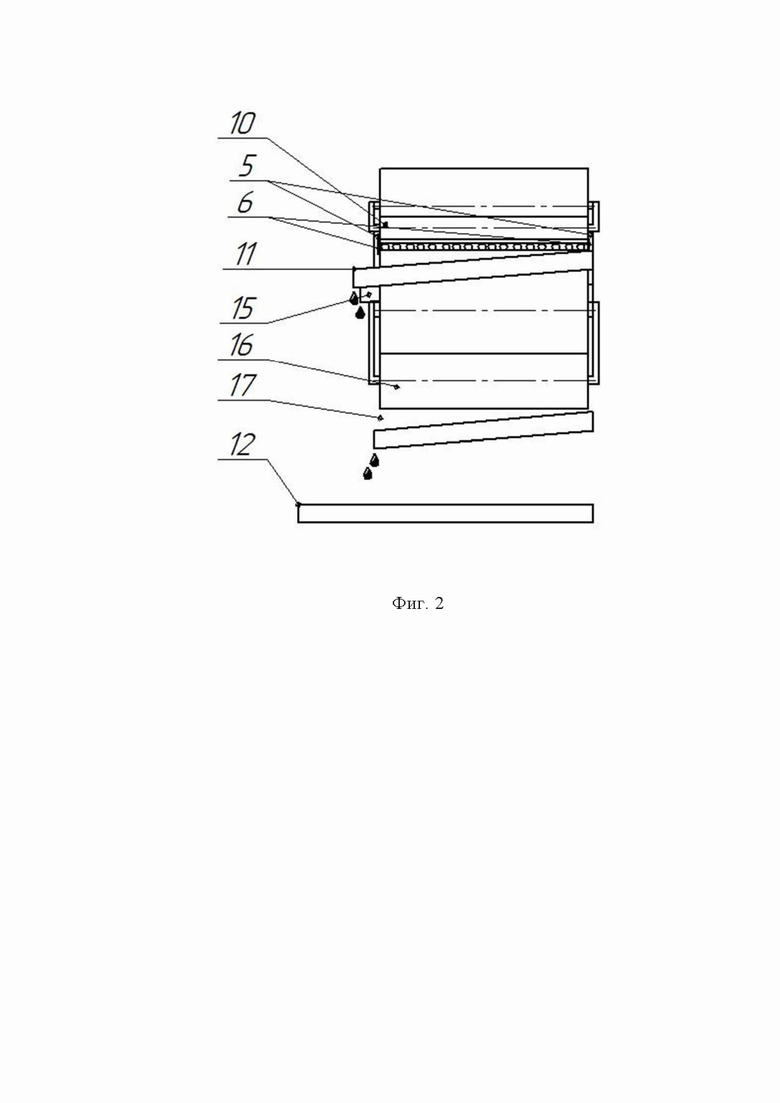

Установка для удаления поверхностной влаги с семян после намачивания работает следующим образом: семена (поз. А) попадая на поверхность транспортерной ленты (4) выравниваются ограничителем ширины (6) и высоты слоя семян (13) поступают под вспомогательный ленточный транспортер с лентой из влаговпитывающего материала обеспечивающего необходимый контакт семян с транспортерной лентой основного транспортера, выполненной из влаговпитывающего материала, линейная скорость движения ленты вспомогательного транспортера за счет передаточного отношения привода превышает линейную скорость ленты основного транспортера на 10% что при движении семян по ленте обеспечивает их поворот вокруг своей оси, увеличивая при этом площадь контакта с влаговпитывающими поверхностями обеих лент. Влага с поверхности семян частично впитывается в ленты как основного так и вспомогательного транспортера, а частично сквозь перфорированную пластину ( 14) попадает на лоток (15), откуда стекает в поддон (12) для сбора влаги (Фиг. 2), постепенно поверхностная влага удаляется с движущихся семян и семена поступают в зону семясъемной пластины (18) которая способствует отделению семян с поверхности ленты. Влага, оставшаяся в ленте основного транспортера, удаляется отжимным валиком (16) и по лотку (17) стекает в поддон для сбора удаленной с семян влаги (12). Аналогичным образом удаляется влага из ленты вспомогательного транспортера (9), посредством прижимного валика (10) и стекает в лоток (11), попадая затем в поддон (12)
название | год | авторы | номер документа |
---|---|---|---|
Установка для удаления поверхностной влаги с семян после намачивания | 2023 |
|
RU2799265C1 |
Установка для удаления поверхностной влаги с семян после намачивания | 2022 |
|
RU2784146C1 |
УСТРОЙСТВО ДЛЯ ПРИГОТОВЛЕНИЯ ВИТАМИНИЗИРОВАННОЙ КОРМОВОЙ СМЕСИ | 2004 |
|
RU2286050C2 |
СЕКЦИЯ СЕЯЛКИ ДЛЯ РАЗНОГЛУБИННОГО ПОСЕВА СЕМЯН ПРОПАШНЫХ, БАХЧЕВЫХ И КРУПЯНЫХ КУЛЬТУР | 2004 |
|
RU2266632C1 |
Способ предпосевного увлажнения опушенных семян хлопчатника и установка для его осуществления | 1987 |
|
SU1553024A1 |
ЭЛЕКТРОТЕХНОЛОГИЧЕСКАЯ УСТАНОВКА | 2006 |
|
RU2312479C2 |
УНИВЕРСАЛЬНЫЙ КОРОННЫЙ ЭЛЕКТРОСЕПАРАТОР | 2014 |
|
RU2569392C1 |
Установка для предпосевной обработки семян | 1987 |
|
SU1584782A1 |
УСТРОЙСТВО ДЛЯ РАЗДЕЛЕНИЯ ЗЕРНОВОГО ВОРОХА В АКСИАЛЬНЫХ МОЛОТИЛКАХ | 2005 |
|
RU2299553C1 |
ВЫСЕВАЮЩИЙ АППАРАТ | 2003 |
|
RU2227385C1 |
Изобретение относится к сельскохозяйственному производству, в частности к оборудованию, применяемому для повышения урожайности сельскохозяйственных культур. Установка для удаления поверхностной влаги с семян после намачивания состоит из основного и расположенного над ним вспомогательного ленточных транспортеров, ленты которых выполнены из влаговпитывающего материала. При этом отжимной валик вспомогательного транспортера и отжимной валик основного транспортера вплотную примыкают к транспортерным лентам в местах их контакта с ведущими барабанами вспомогательного и основного ленточных транспортеров, а вспомогательный ленточный транспортер выступает по длине над основным транспортером на величину не менее диаметра ведущего барабана вспомогательного транспортера. Удаление влаги осуществляется за счет движения семян между лентами основного и вспомогательного транспортеров, при этом для обеспечения равномерного движения ленты и лучшего удаления влаги прижимные валики располагаются в местах контакта ленты с ведущими барабанами. Техническим результатом изобретения является обеспечение эффективного процесса удаления влаги с семян и из лент транспортеров с сохранением равномерности движения ленты. 2 ил.
Установка для удаления поверхностной влаги с семян после намачивания, состоящая из основного и расположенного над ним вспомогательного ленточных транспортеров, ленты которых выполнены из влаговпитывающего материала, отличающаяся тем, что отжимной валик вспомогательного транспортера и отжимной валик основного транспортера вплотную примыкают к транспортерным лентам в местах их контакта с ведущими барабанами вспомогательного и основного ленточных транспортеров, а вспомогательный ленточный транспортер выступает по длине над основным транспортером на величину не менее диаметра ведущего барабана вспомогательного транспортера.
Установка для удаления поверхностной влаги с семян после намачивания | 2023 |
|
RU2799265C1 |
Установка для удаления поверхностной влаги с семян после намачивания | 2022 |
|
RU2784146C1 |
УСТАНОВКА ДЛЯ ПРЕДПОСЕВНОЙ ОБРАБОТКИ СЕМЯН СЕЛЬСКОХОЗЯЙСТВЕННЫХ КУЛЬТУР | 2007 |
|
RU2330399C1 |
CN 208765439 U, 19.04.2019. |
Авторы
Даты
2025-02-03—Публикация
2024-06-05—Подача
