ПРИСПОСОБЛЕНИЕ ДЛЯ ПРИСОЕДИНЕНИЯ К БОЕПРИПАСУ ДОПОЛНИТЕЛЬНОГО ПОРАЖАЮЩЕГО ЭЛЕМЕНТА Российский патент 2025 года по МПК F42B12/02 F42B30/00

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Настоящее изобретение относится к военной промышленности, а именно, к средствам противовоздушной обороны. Более конкретно изобретение представляет собой приспособление для присоединения к боеприпасу дополнительного поражающего элемента в виде сети. Заявленное изобретение применяется для поражения воздушных целей, преимущественно оснащенных воздушными винтами.

УРОВЕНЬ ТЕХНИКИ

В настоящее время дополнительный поражающий элемент в виде сети присоединяется к боеприпасу до выстрела и заряжается вместе с ним в ствол оружия, что требует существенной доработки конструкции боеприпасов и оружия, усложняет их процесс изготовления.

Так, в уровне техники известен боеприпас подствольного гранатомета для поражения беспилотных летательных аппаратов, выполненный в виде гранаты, содержащий боевую часть и корпус боеприпаса, где на внешней боковой поверхности корпуса боеприпаса выполнен ведущий поясок и кольцевая канавка, в которой расположен механический переключатель расстояний, отличающийся тем, что боевая часть боеприпаса - гранаты состоит из двухсегментного обтекателя, двухсегментной стальной чашки со штифтами, внутреннюю поверхность двухсегментной стальной чашки закрывает защитная прокладка, внутри которой уложена сеть с прикрепленными к ее углам поражающими элементами, за двухсегментной стальной чашкой расположен пыж, корпус боеприпаса - гранаты состоит из цилиндрического стального стакана, играющего роль камеры сгорания и направляющей для отстрела двухсегментной стальной чашки с сетью и поражающими элементами, в цилиндрическом стальном стакане в пространстве за пыжом находится пороховой заряд, при этом пыж выполнен с возможностью предохранения от прорыва пороховых газов между стенкой цилиндрического стального стакана и двухсегментной стальной чашкой, за пыжом и пороховым зарядом расположен механический переключатель расстояний, состоящий из передней и задней неподвижных частей, выполненных из алюминия, алюминиевого регулировочного кольца, трех пороховых замедлителей, трех газогенерирующих пороховых зарядов, трех стальных шариков, выполняющих роль клапанов для запора пороховых газов в цилиндрической части корпуса, болта, шайбы с отверстиями для передачи луча пламени, гайки, соединительных винтов, регулирующих усилие сжатия регулировочного кольца, и винтов для укладки газогенерирующих пороховых зарядов и шариков в каналы передней неподвижной части, резинового кольца для герметичного соединения цилиндрического стального стакана с механическим переключателем расстояний, за механическим переключателем расстояний расположен передаточный заряд и дно гранаты, в которое установлен метательный заряд гранаты подствольного гранатомета (см. RU 2789825 С1, дата публикации 10.02.2023).

Также известна полезная модель, которая относится к сетчатым устройствам-ловушкам метательного типа, в частности, к сетчатой бомбе-гранате, содержащей корпус, который разделен на три отсека, причем отсеки расположены в заданном порядке. Внутри корпуса установлена нейлоновая сетка, одна из камер снабжена универсальным запальным устройством и порохом, резиновой направляющей головкой, при этом универсальное запальное устройство включает предохранитель и запальную трубку. В другой из камер установлен поршень. Поршень за счет силы толкает резиновую направляющую головку, прижатую к пороху, за счет чего нейлоновая сетка выдвигается и раскрывается и вместе с резиновой направляющей головкой летит к цели (см. CN 203586965, дата публикации 07.05.2014).

Недостатком указанных технических решений является усложнение конструкции оружия и боеприпасов, использующих сеть в качестве средства поражения, за счет необходимости компактного размещения сети внутри ствола стрелкового оружия и ее соединения с боеприпасом для того, чтобы она проходила вместе с боеприпасом с наименьшим сопротивлением через ствол оружия во время выстрела.

Из открытого источника информации (сети Интернет) по ссылке: https: techcrunch.com/2016/03/04/the-skywall-100-bazooka-captures-drones-with-a-gaint-net/?guccounter=1 известна умная базука, которая стреляет контейнером, содержащим сеть, по беспилотным летательным аппаратам на расстояние 100 метров. Оператор нацеливается на дрон и выпускает контейнер, содержащий большую сеть, которая запутывается в роторах дрона, тем самым выводит его из строя.

Недостатком данного решения является небольшая дальность полета.

РАСКРЫТИЕ СУЩНОСТИ ИЗОБРЕТЕНИЯ

Заявленное изобретение направлено на устранение недостатков предшествующего уровня техники и применение сети для поражения воздушных целей, преимущественно оснащенных воздушными винтами, в сочетании со стандартными боеприпасами и вооружением, что исключает необходимость прохождения дополнительного поражающего элемента в виде сети в канале ствола оружия вместе с боеприпасом во время выстрела.

Техническим результатом настоящего изобретения является упрощение конструкции приспособления для присоединения к боеприпасу дополнительного поражающего элемента в виде сети, увеличение дальности полета сети в качестве средства поражения воздушных целей.

Технический результат достигается за счет конструкции приспособления для присоединения к боеприпасу дополнительного поражающего элемента, представляющего собой кольцеобразную насадку, выполненную с возможностью насаживания на боеприпас, и снабженную гибкими элементами, образующими сеть, при этом внутренний диаметр кольцеобразной насадки больше диаметра головной части боеприпаса и меньше его наибольшего диаметра.

Приспособление для присоединения к боеприпасу может быть установлено напротив выходного отверстия ствола оружия и соосно ему.

В варианте осуществления изобретения кольцеобразная насадка может быть выполнена в виде подшипника.

Гибкие элементы приспособления для присоединения к боеприпасу могут быть прикреплены с внешней стороны кольцеобразной насадки.

В другом варианте реализации изобретения, приспособление для присоединения к боеприпасу дополнительного поражающего элемента в виде сети может быть размещено в цилиндрическом контейнере со сквозным отверстием и с двойными стенками, одна стенка является наружной, а другая - внутренней, между упомянутыми стенками расположена сеть.

Боеприпас соединяется с кольцеобразной насадкой, снабженной сетью, в момент вылета его из ствола оружия в результате выстрела, при этом внутренний диаметр кольцеобразной насадки больше диаметра головной части боеприпаса, на который она насаживается, и меньше его наибольшего диаметра. Кольцеобразная насадка может быть выполнена в виде подшипника для устранения скручивания сети в полете в результате вращения боеприпаса вокруг своей продольной оси после выстрела им из нарезного канала ствола оружия.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

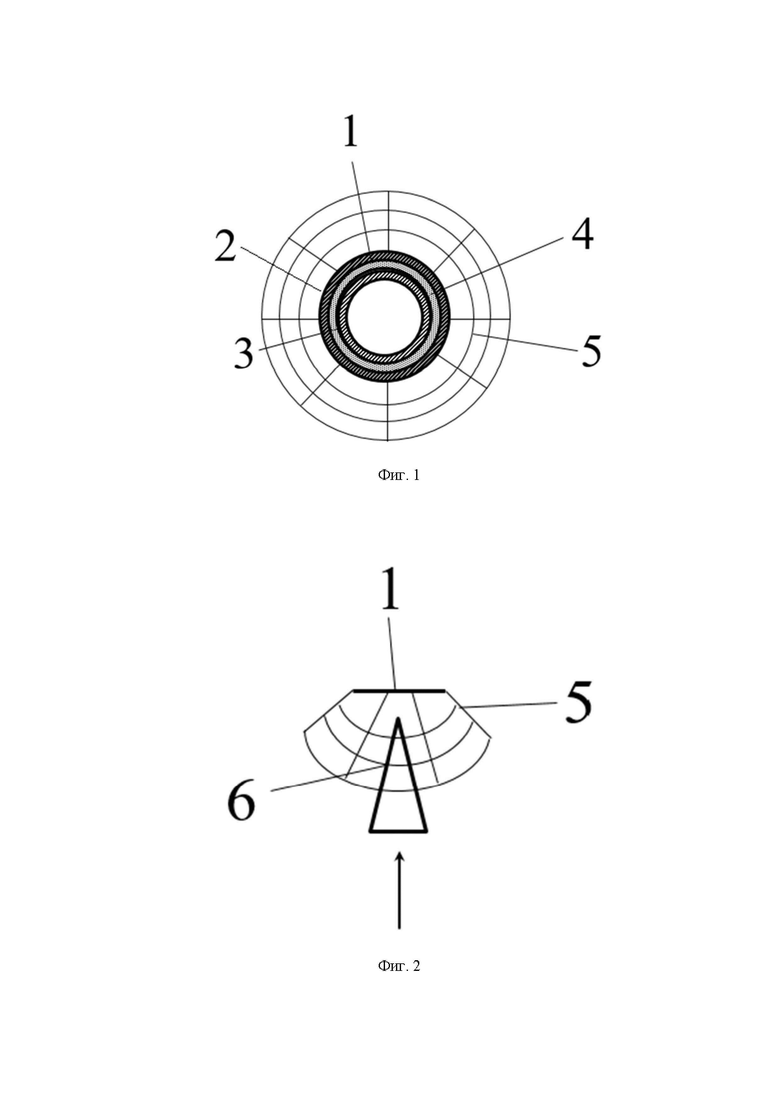

На Фиг. 1 представлена схема приспособления для присоединения к боеприпасу дополнительного поражающего элемента в виде сети (вид сверху).

На Фиг. 2 представлена схема приспособления для присоединения к боеприпасу дополнительного поражающего элемента в виде сети (вид сбоку).

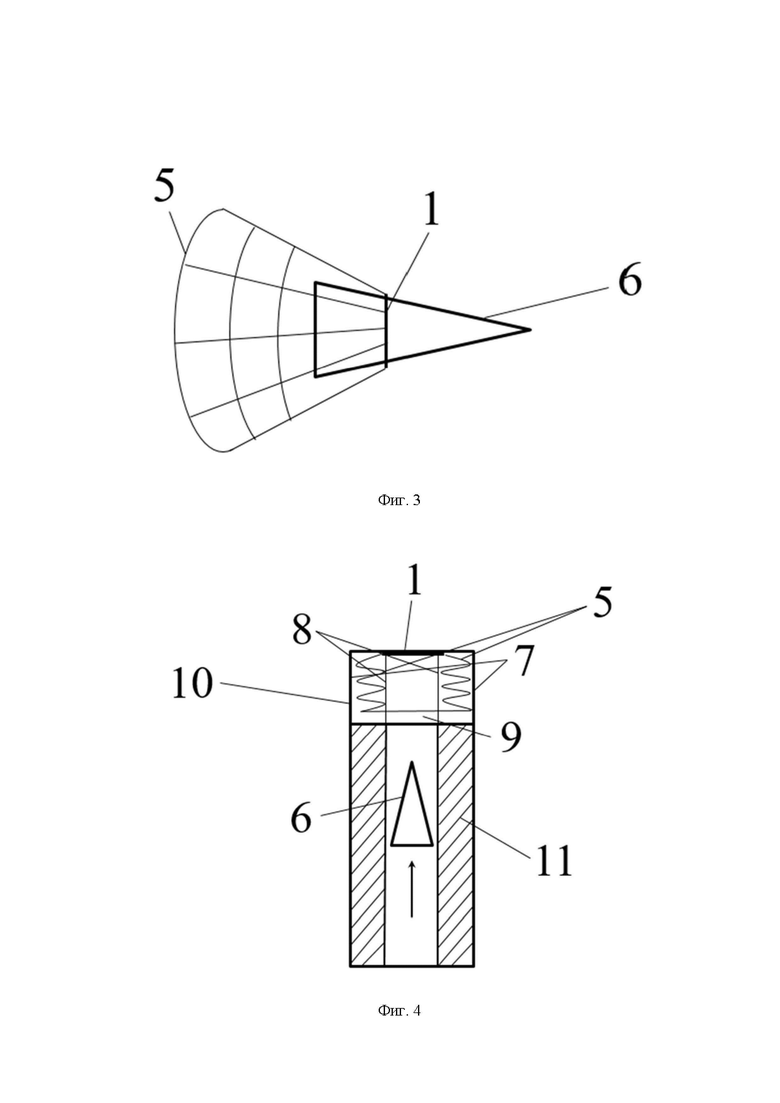

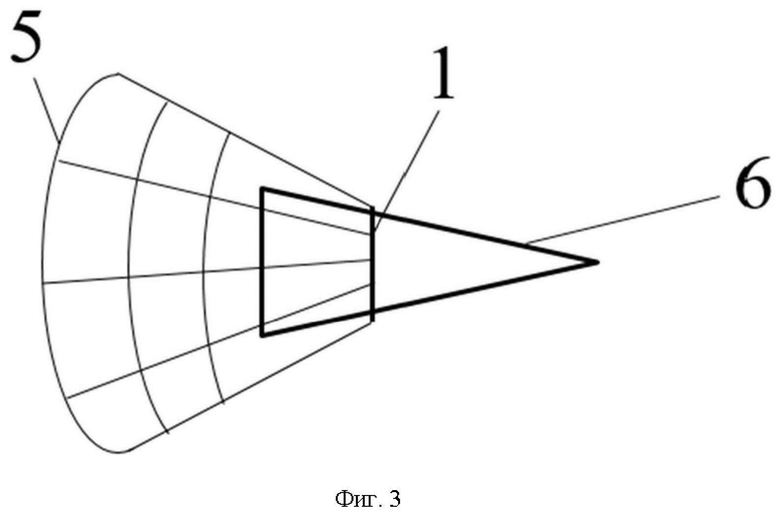

На Фиг. 3 представлено положение приспособления для присоединения к боеприпасу дополнительного поражающего элемента в виде сети непосредственно на боеприпасе в полете.

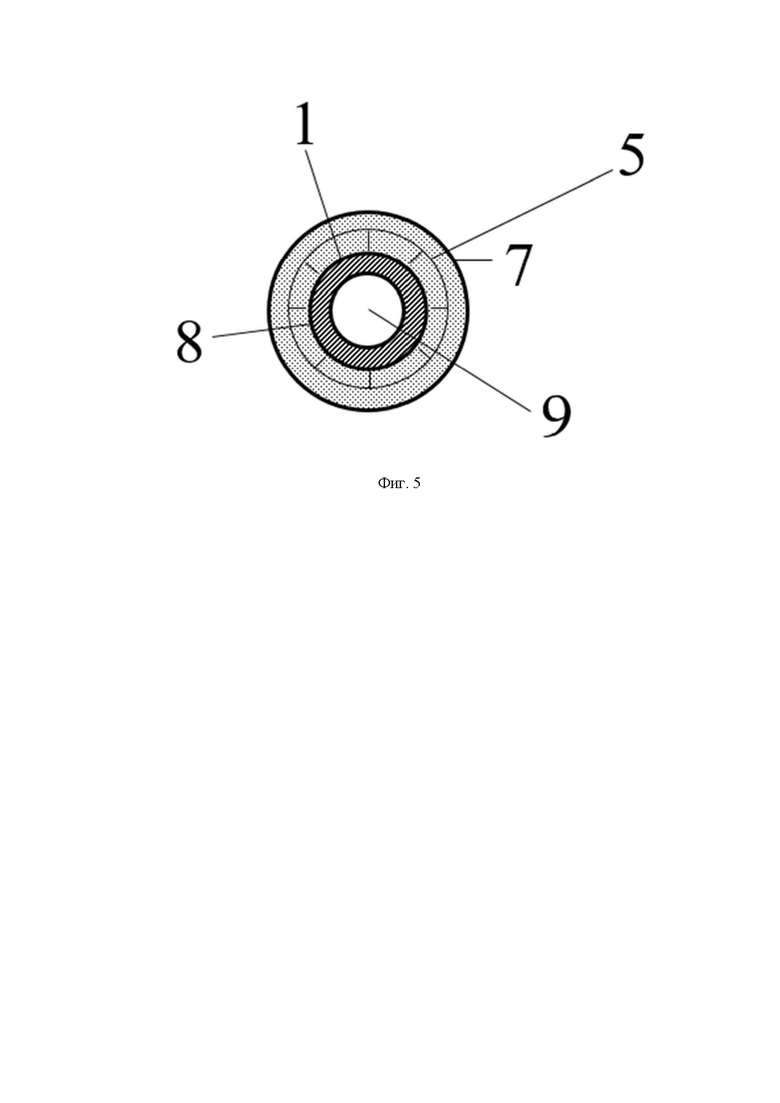

На Фиг. 4 и Фиг. 5 представлено положение приспособления для присоединения к боеприпасу дополнительного поражающего элемента в виде сети в контейнере.

ОСУЩЕСТВЛЕНИЕ ИЗОБРЕТЕНИЯ

Приспособление 1 для присоединения к боеприпасу дополнительного поражающего элемента в виде сети, представляет собой кольцеобразную насадку, которая насаживается на боеприпас 6, и снабженную гибкими элементами, образующими сеть 5, при этом внутренний диаметр кольцеобразной насадки больше диаметра головной части боеприпаса 6 и меньше его наибольшего диаметра (см. Фиг. 1, 2 и 3). Гибкие элементы прикрепляются с внешней 2 стороны кольцеобразной насадки.

Насадка с сетью 1 устанавливается напротив выходного отверстия ствола оружия 11, соосно ему и насаживается на боеприпас 6 в момент выстрела им из ствола оружия 11.

Насадка 1 может быть выполнена в виде подшипника для устранения скручивания сети в полете в результате вращения боеприпаса вокруг своей продольной оси после выстрела им из нарезного канала ствола оружия.

Между внешней 2 и внутренней 3 сторонами насадки содержится материал 4 для снижения трения. Материал 4 для снижения трения или тела качения может быть таким же, как и в подшипниках скольжения, например, жидкие масла, пластичные смазки, пасты, антифрикционные покрытия (см. Фиг. 1).

Насадка 1 может быть выполнена, например, цилиндрической или в форме усеченного конуса.

Сеть 5 жестко крепится к насадке-подшипнику 1, например, термически, посредством клея, привариванием или использованием припоя. В варианте осуществления изобретения сеть 5 может быть привязана к насадке 1, для чего по диаметру насадки могут быть предусмотрены отверстия (не показаны).

Сеть 5 в процессе ее контакта с винтом воздушной цели наматывается на воздушный винт, вал воздушного винта, что приводит к замедлению его вращения, полной остановке или к нарушению устойчивости полета воздушной цели, что приводит к ее падению. При отсутствии контакта с воздушным винтом поражение воздушной цели происходит за счет воздействия боеприпаса и сети на корпус или другие конструктивные элементы цели, что приводит к нарушению устойчивости ее полета.

Сеть 5 может быть изготовлена из прочного синтетического материала, например, такого, как капрон, нейлон; материал насадки металлы, их сплавы или синтетические материалы.

Насадка 1 с сетью 5 может быть помещена в цилиндрический контейнер 10, в котором имеется сквозное отверстие 9 для вылета боеприпаса 6. Контейнер 10 выполнен с двойными стенками, одна из которой является внешней 7, а другая - внутренней 8, между которыми помещена сеть 5, и соединенными между собой со стороны, противоположной той, к которой крепится насадка 1 (см. Фиг. 4 и 5). Насадка 1 крепится к внутренней 8 стенке контейнера 10 посредством клея, шипов или в распор. В свою очередь, контейнер 10 прикрепляется к стволу оружия 11, соосно ему, стороной, противоположной стороне крепления насадки 1 (см. Фиг. 4). После отстрела боеприпаса 6, например, снаряда, пули с насадкой, и вылета его через сквозное отверстие 9, контейнер 10 заменяется другим с насадкой 1 или в контейнер 10 устанавливается новая насадка 1. Таким образом, контейнер 10 является своего рода упаковкой или местом хранения, размещения насадки 1 с сетью 5.

Контейнер 10 может быть изготовлен из любого материала, выбранного из группы, включающей плотный картон, пластик или металл. Сеть 5 удерживается внутри стенок контейнера 10 силой трения. Со стороны, обратной стороне, на которую прикреплена насадка 1, внутренняя 8 и внешняя 7 стенки контейнера могут быть соединены материалом, из которого изготовлен контейнер 10.

Для определения дальности выстрела боеприпасом с сетью из стандартного оружия с использованием предлагаемого приспособления примем вес пули 8 г, предельную дальность полета при выстреле из автомата Калашникова 3000 м, вес насадки в виде подшипника 8 г, вес сети из нейлона площадью 0,5 м2 (ячейка 40*40 мм, нить полиамидная диаметром 0,8 мм) приблизительно 10 г. Итого из-за увеличения веса (26 г. по сравнению с 8 г. ) длина полета уменьшается более чем в 3,25 раза. То есть составит приблизительно 900 м. Если принять дополнительную поправку на увеличивающееся сопротивление воздуха из-за сложности геометрической фигуры в 3 раза, то дальность полета составляет приблизительно 300 м. Кроме того, необходимо принять во внимание, что для поражения воздушной цели сетью достаточно плотного контакта сети и воздушного винта цели. При использовании в качестве оружия дальнобойных винтовок или зенитных орудий дальность поражения воздушных целей увеличивается пропорционально дальности полета боеприпасов при выстреле из этих видов оружия.

Из открытых источников известны примеры специального оружия, стреляющие сетью дальностью до 15 м. Кроме этого, известна британская компания OpenWorks Engineering, которая объявила о создании оружия SkyWall 100, предназначенного для нейтрализации малых беспилотных летательных аппаратов. Для поимки дронов оружие выстреливает сетку на расстояние до 100 м.

Таким образом, вышеперечисленное оружие имеет дальность полета сети меньше, чем приблизительная дальность стрельбы из огнестрельного нарезного оружия с использованием предлагаемого приспособления.

Перечень используемых обозначений:

1 - Приспособление для присоединения к боеприпасу дополнительного поражающего элемента в виде сети.

2 - Внешняя сторона насадки;

3 - Внутренняя сторона насадки;

4 - Материал для снижения трения или тела качения;

5 - Сеть;

6 - Боеприпас;

7 - Внешняя стенка контейнера;

8 - Внутренняя стенка контейнера;

9 - Отверстие в контейнере для вылета боеприпаса;

10 - Контейнер;

11 - Ствол оружия.

Изобретение представляет собой приспособление для присоединения к боеприпасу дополнительного поражающего элемента в виде сети и применяется для поражения воздушных целей, преимущественно оснащенных воздушными винтами. Приспособление для присоединения к боеприпасу дополнительного поражающего элемента представляет собой кольцеобразную насадку, выполненную с возможностью насаживания на боеприпас, снабженную гибкими элементами, образующими сеть, и размещенную в контейнере со сквозным отверстием и с двойными стенками, одна стенка является наружной, а другая – внутренней, между которыми расположена сеть, при этом внутренний диаметр кольцеобразной насадки больше диаметра головной части боеприпаса и меньше его наибольшего диаметра. Техническим результатом является упрощение конструкции приспособления для присоединения к боеприпасу дополнительного поражающего элемента в виде сети, увеличение дальности полета сети в качестве средства поражения воздушных целей. 3 з.п. ф-лы, 5 ил.

1. Приспособление для присоединения к боеприпасу дополнительного поражающего элемента, представляющее собой кольцеобразную насадку, выполненную с возможностью насаживания на боеприпас, снабженную гибкими элементами, образующими сеть, и размещенную в контейнере со сквозным отверстием и с двойными стенками, одна стенка является наружной, а другая – внутренней, между которыми расположена сеть, при этом внутренний диаметр кольцеобразной насадки больше диаметра головной части боеприпаса и меньше его наибольшего диаметра.

2. Приспособление для присоединения к боеприпасу по п. 1, которое установлено напротив выходного отверстия ствола оружия и соосно ему.

3. Приспособление для присоединения к боеприпасу по п. 1, в котором кольцеобразная насадка выполнена в виде подшипника.

4. Приспособление для присоединения к боеприпасу по п. 1, в котором гибкие элементы прикреплены с внешней стороны кольцеобразной насадки.
