ПОКРЫТИЕ СИДЕНЬЯ УНИТАЗА Российский патент 2025 года по МПК A47K13/14

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[001] Настоящее изобретение относится к области санитарного оборудования и устройств, более конкретно к санитарным аксессуарам, таким как кожухи и защитные покрытия.

ВВЕДЕНИЕ

[002] Настоящее изобретение относится к покрытию сиденья унитаза, установка которого делает возможным обеспечение простоты, эффективности, низкой стоимости, удобства в установке, и замену физического барьера против микроорганизмов, которые являются вредными для здоровья пользователей сидениями унитазов в общественных или частных помещениях, независимо от того, являются ли они общими и/или используются многими людьми.

УРОВЕНЬ ТЕХНИКИ

[003] Санитарные помещения или туалеты находятся в самых различных и разнообразных помещениях общего пользования и/или пространствах, используемых многими людьми, которые включают, помимо прочего, туалеты в гостиницах, мотелях, больницах и других местах временного пребывания/пользования или для использования, ограниченного по времени.

[004] По соображениям общественного и частного здоровья и гигиены необходимо, чтобы уборка и дезинфекция указанных общих помещений проводились относительно часто, чтобы предотвратить их вред для здоровья и создания неудобств в отношении законов и правил, касающихся общественного здравоохранения и гигиены, а также расходы, связанные с соответствующими операциями.

ПРЕДШЕСТБУЮЩИЙ УРОВЕНЬ ТЕХНИКИ

[005] На современном уровне техники можно найти различные решения проблем возникающих при изготовлении покрытий сидений унитаза, посредством решений, которые являются легкими для установки и оптимизации туалетных комнат, особенно туалетов. Однако указанные решения часто сталкиваются с проблемами, которые заключаются, среди прочего, в недостаточном кожухе области сиденья, соответствующего сиденью унитаза, для предотвращения физического контакта между пользователем и сиденьем унитаза, что создает проблемы, связанные со здоровьем и гигиеной его пользователей. Также возникают проблемы, связанные со временем использования и неиспользования, поскольку покрытия сиденья согласно уровню техники делают использование и повторное использование невозможным в случае операций по дезинфекции туалетов, которыми может пользоваться, например, один и тот же человек или группа людей в течение определенного времени, прежде чем их выбрасывают или обменивают.

Существует несколько известных решений для покрытий и кожухов сидений унитазов. Пример можно увидеть в патенте Великобритании 2176216, озаглавленном «Покрытие сиденья унитаза», в котором описано покрытие сиденья унитаза, предусмотренное из отрезка ткани с эластичным соединением и средствами крепления, удерживающими его в сложенном состоянии или согнутом вокруг сиденья унитаза. Предпочтительно, ткань представляет собой полотенце квадратной или прямоугольной формы и имеет соединение на обоих концах, на котором могут быть закреплены средства крепления, такие как, помимо прочего, липучка, так что оба края имеют соответствующие средства крепления на противоположных сторонах ткани (согласно аннотации документа).

[007] В документе GB 2176216 можно наблюдать некоторые проблемы, свойственные рассматриваемому уровню техники. Во-первых, хотя ткань для полотенец обеспечивает некоторый комфорт пользователю в холодные дни, она не соответствует надлежащей гигиенической практике и протоколам, что также влечет за собой ненужные затраты, если предмет используется как одноразовый. Этот тип продукта, при повторном использовании, создает дополнительные проблемы, такие как хранение, конечные затраты, низкая универсальность и износ с течением времени. Наконец, судя по фигурам в документе GB 2176216, покрытие не окружает сиденье унитаза полностью, что снова подразумевает проблемы, связанные с хорошей гигиеной и санитарными практиками и протоколами.

[008] Другое решение предшествующего уровня техники описано в документе US 4,586,202, также озаглавленном «Покрытие сиденья унитаза», в котором описано покрытие сиденья унитаза, содержащее основную часть покрытия и фиксатор для крепления основной части покрытия к сидению унитаза. Основная часть покрытия имеет форму короткой трубки из эластичной ткани и имеет эластичный элемент, прикрепленный к периферийному краю каждого открытого конца трубки. Фиксатор представляет собой кольцо, размер которого соответствует диапазону размеров внутреннего и внешнего периферийных краев сиденья унитаза и образован на его внешней боковой поверхности с канавкой для установки эластичного элемента, закрепленного на одном конце основной части покрытия. Покрытие, которое может быть легко и быстро закреплено и снято с сиденья унитаза, может быть изготовлено без необходимости сложного процесса шитья, а также может свободно использоваться на сиденьях унитазов разных размеров и форм (как показано в сущности документа).

[009] В патенте США 4,586,202 говорится о необходимости избежать сложных процессов крепления. Однако это решение приводит к необходимости создания производственного процесса со швами, кромками и каналами для прохождения упругих/натяжных элементов, которые могут действовать в качестве места скопления грязи, бактерий и вирусов.

[010] Кроме того, физические ограничения изделия приводят к необходимости хранения некоторых его разновидностей (с учетом разных моделей и размеров унитазов), что опять-таки требует больших затрат как на приобретение, так и на хранение, и последующую замену элементов, имеющих значительный износ. Таким образом, в патенте США 4,586,202 отмечен ряд недостатков, общих для предшествующего уровня техники в данной области.

[011] Другие примеры соответствующего предшествующего уровня техники, которые демонстрируют аналогичные недостатки, раскрыты и описаны в патентных документах US 2002/0184701, GB 2227503, FR 2618062 и PI 9606435-8 А, среди прочих. Примечательно, что такие решения приводят к малой универсальности или применимости для разных типов сидений, а также требуют разных моделей и пропорций для разных ситуаций. Очевидно, что такие процессы и элементы делают указанные решения более дорогими, менее универсальными и более сложными в хранении. Покрытия сидений унитазов согласно уровню техники не учитывают вопросы, связанные с общественной гигиеной или практичностью и применимостью с гигиеническими практиками, такими как те, которые обычно связаны с уборкой санитарных помещений. Наконец, указанные решения часто не учитывают удобство использования и качество использования, установки и обслуживания конечными пользователями.

[012] Как можно сделать вывод из предыдущего описания, существует место для решения, способного устранить недостатки существующего уровня техники. Это означает, что покрытие сиденья унитаза легко надевается для всех типов пользователей без ущерба для качества использования и защиты пользователя, и может в конечном итоге подвергаться санитарной обработке и повторно использоваться человеком или группой людей в течение определенного периода времени.

[013] Также имеется место для улучшенного покрытия сиденья унитаза, которое является простым в изготовлении, недорогим и может быть изготовлено из антиаллергенных и бактерицидных материалов.

ЗАДАЧИ ИЗОБРЕТЕНИЯ

[014] Таким образом, одной из задач настоящего изобретения является обеспечение покрытия сиденья согласно признакам пункта 1 прилагаемой формулы изобретения.

[015] Другие признаки и особенности деталей представлены зависимыми пунктами формулы изобретения.

КРАТКОЕ ОПИСАНИЕ ФИГУР

[016] Для лучшего понимания и визуализации объекта настоящего изобретения теперь оно будет описано со ссылкой на прилагаемые фигуры, схематично представляющие технический эффект, полученный при этом:

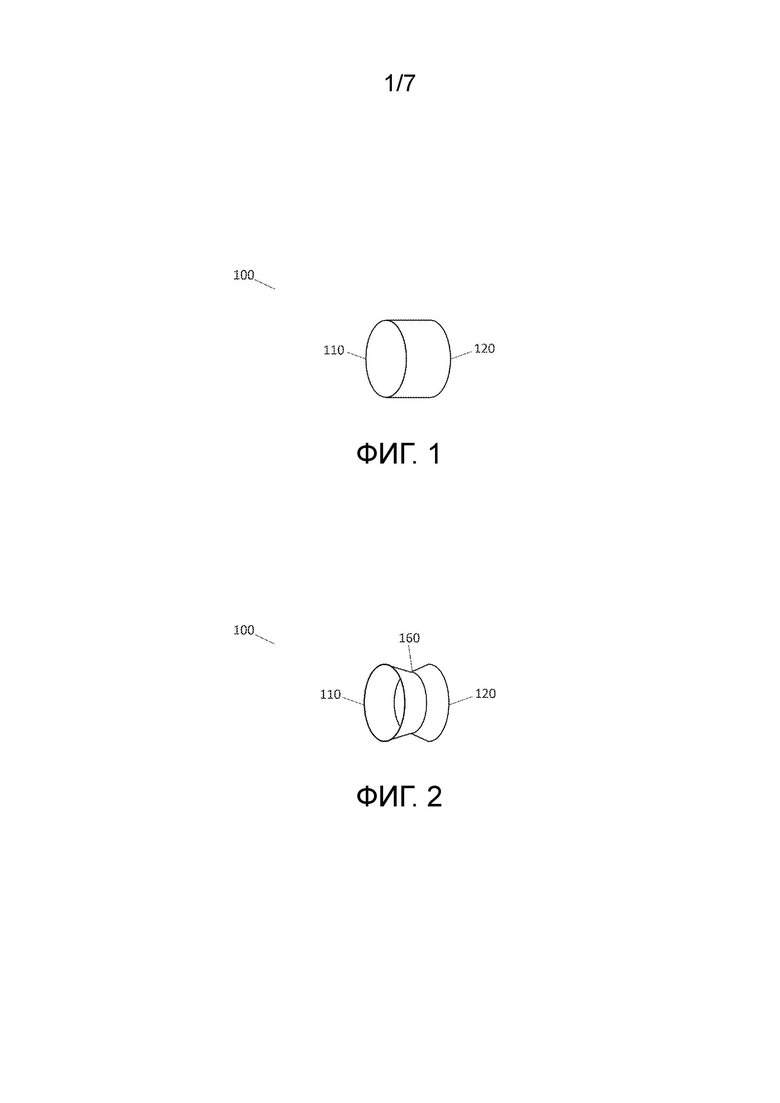

фиг. 1 показывает вид в перспективе покрытия сиденья унитаза в форме прямого цилиндра согласно предпочтительному варианту выполнения изобретения;

фиг. 2 показывает вид в перспективе покрытия сиденья унитаза, имеющего форму усеченного конуса, согласно другому предпочтительному варианту выполнения изобретения;

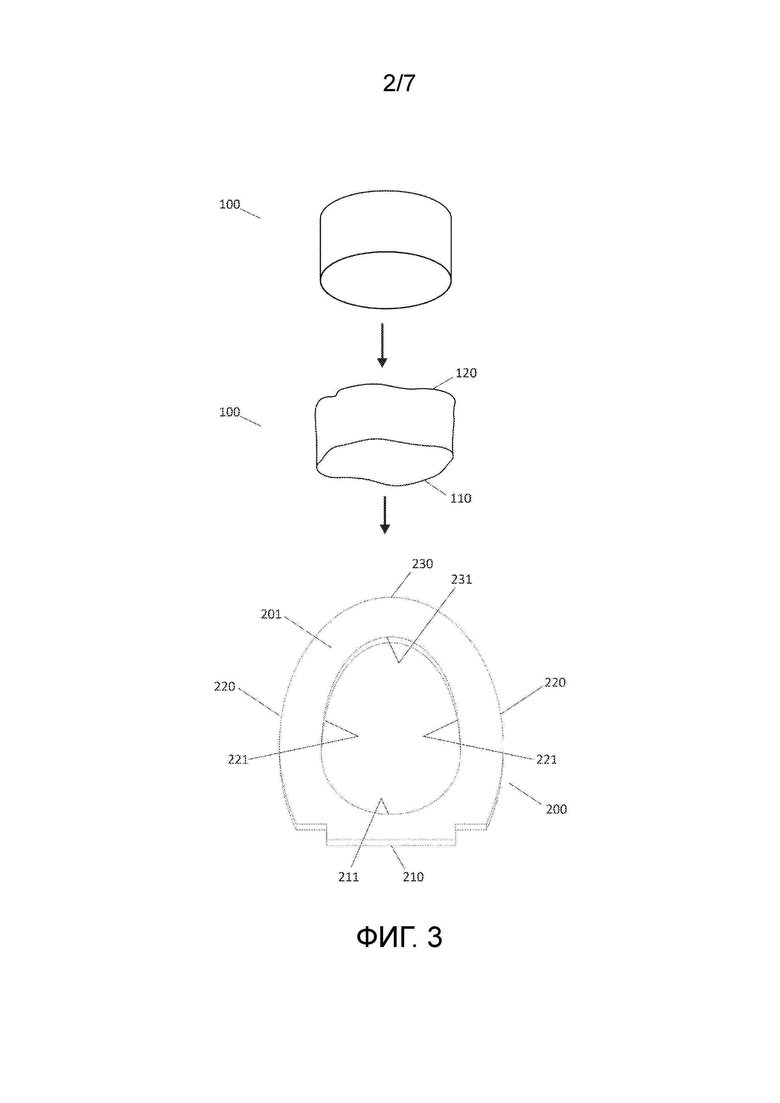

фиг. 3 показывает вид сверху покрытия согласно изобретению, установленного на обычном сиденье унитаза;

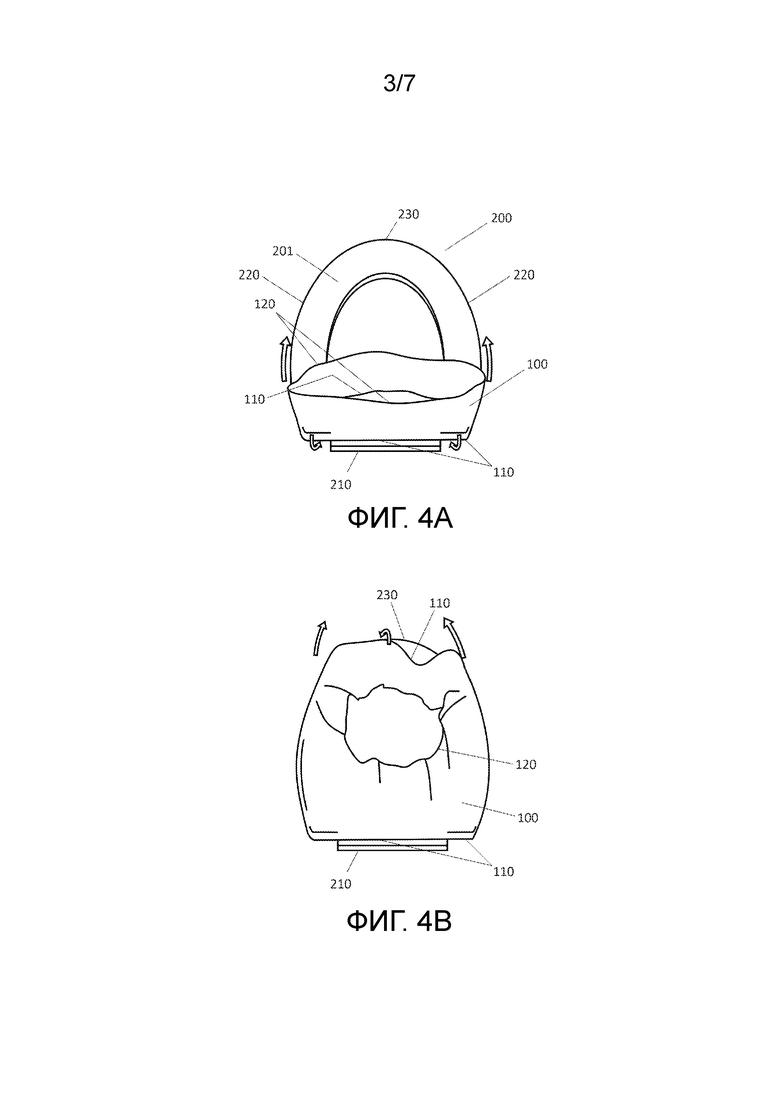

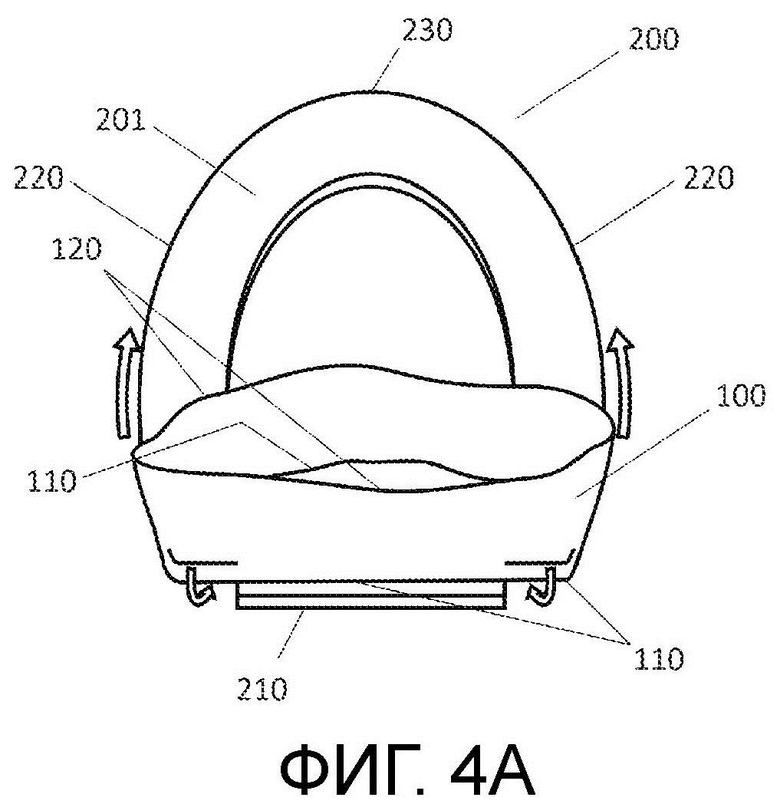

фиг. 4а показывает вид сверху верхнего участка сиденья унитаза, на котором устанавливается покрытие согласно изобретению, показывающий начало крепления и первоначальное крепление;

фиг. 4b показывает вид сверху сиденья по фиг. 4а, представляющий последующие этапы установки покрытия;

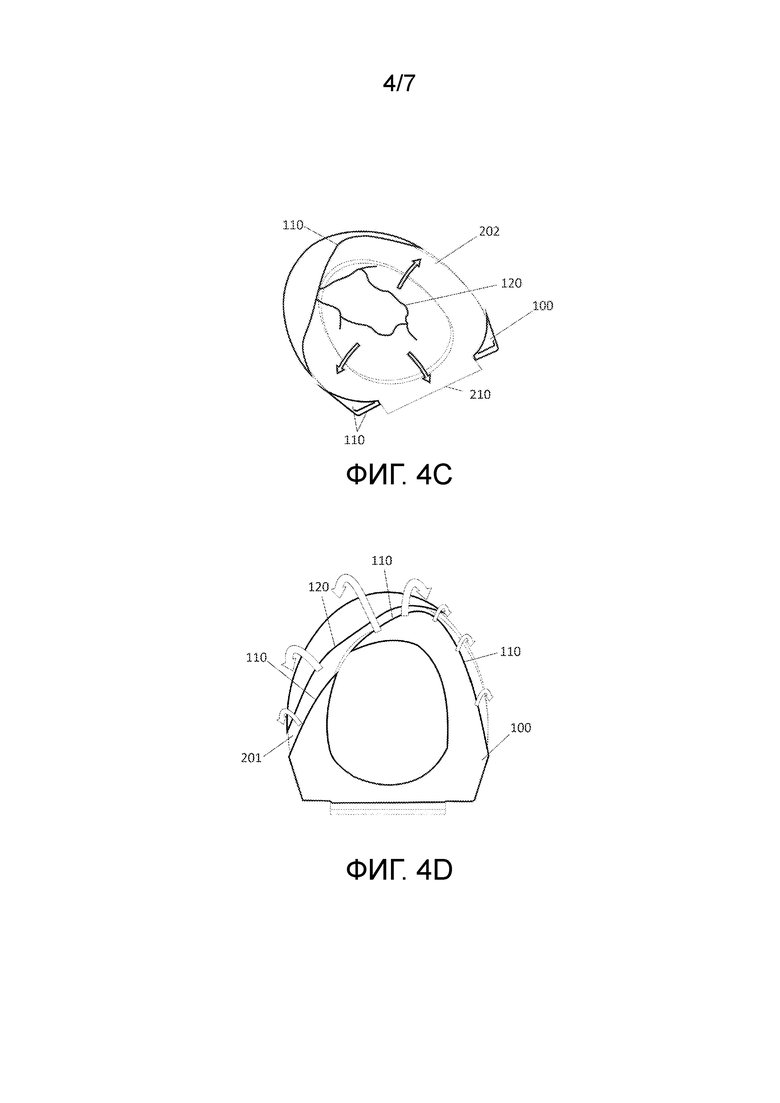

фиг. 4с показывает вид снизу в перспективе сиденья по фиг. 4b, представляющий последующие этапы установки покрытия;

фиг. 4d показывает вид сверху сиденья по фиг. 4 с, представляющий последующие этапы установки покрытия;

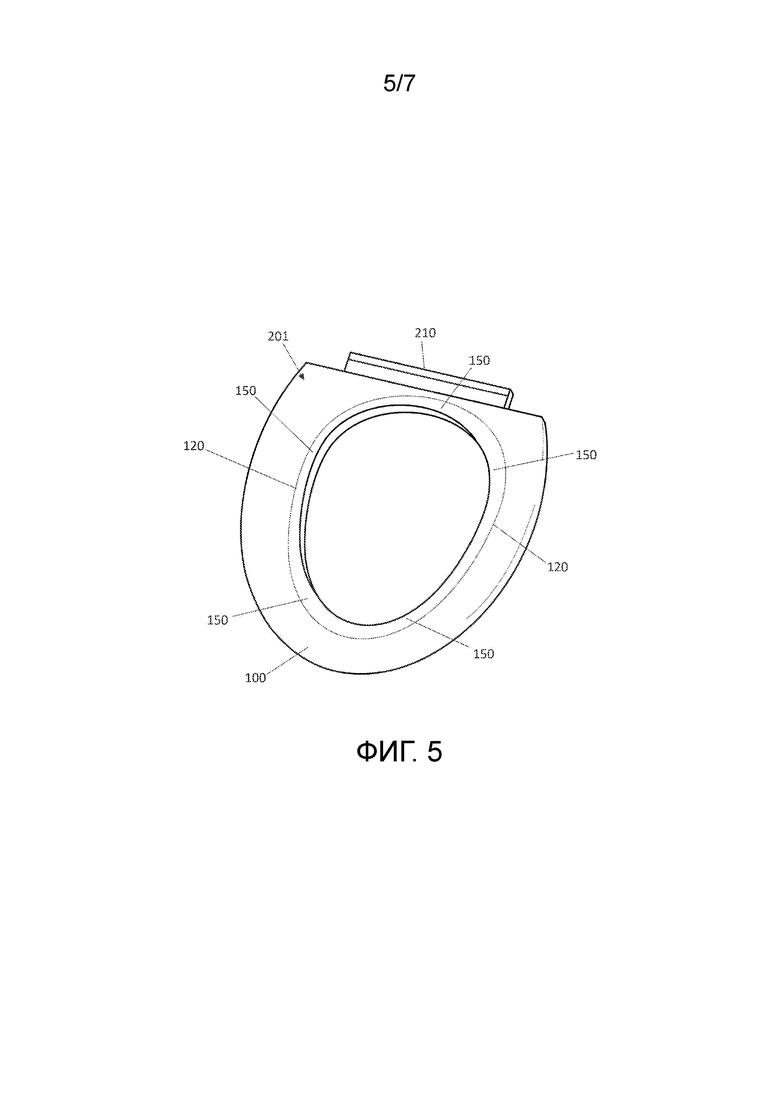

фиг. 5 показывает вид сверху в перспективе сиденья унитаза, снабженного покрытием согласно изобретению, представляющий конечный результат и области перекрытия;

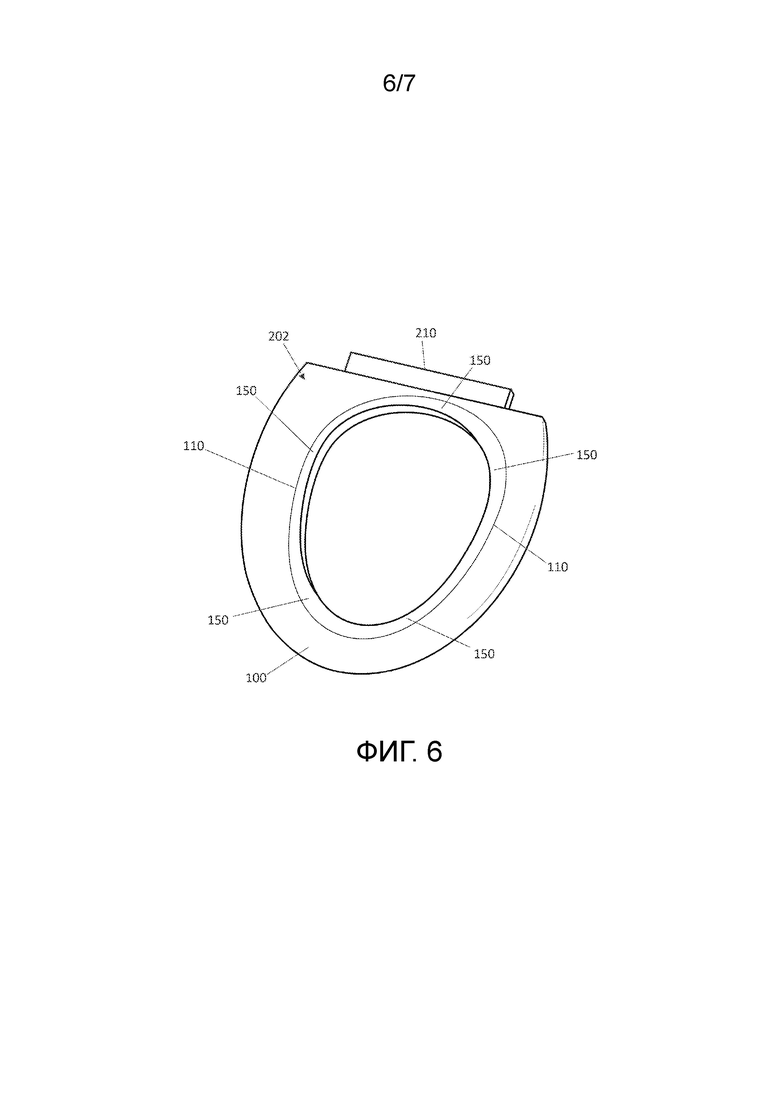

фиг. 6 показывает вид снизу в перспективе сиденья для унитаза, снабженного покрытием согласно изобретению, представляющий конечный результат и области перекрытия;

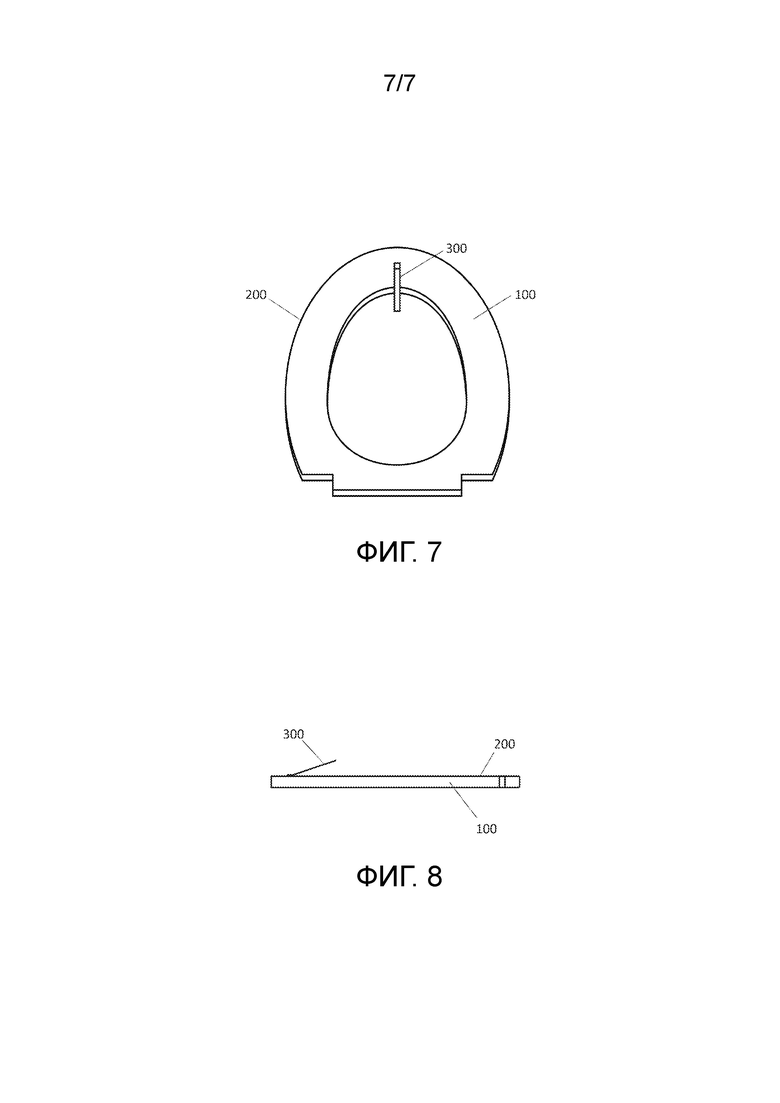

фиг. 7 показывает вид сверху сиденья для унитаза, снабженного покрытием согласно изобретению, в котором покрытие имеет маркировку или печать; и

фиг. 8 показывает вид сбоку сиденья по фиг. 7.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

[017] Покрытие (100) сиденья унитаза или просто покрытие (100) согласно изобретению выполнено, по существу, в виде одной детали, с исходной кольцевой или трубчатой формой, для окружения и защиты сиденья (200) унитаза, содержащей, по меньшей мере, один первый край (110) и, по меньшей мере, один второй край (120), оба, предпочтительно, расположены по окружности в их исходном состоянии, при этом, посредством окружения сиденья (200) унитаза, периметры, образованные первым краем (110) и вторым краем (120), перекрываются полностью или частично в любой области внутренней или внешней поверхности покрытия (100), и/или в любой области внешней поверхности сиденья (200) унитаза, причем крепление областей перекрытия или участков краев (110, 120) в структуре покрытия (100) и/или сиденья (200) унитаза вызвано прилипанием материала в областях непосредственного контакта с сиденьем (200) унитаза и друг с другом в областях (150) перекрытия.

[018] Покрытие (100), предпочтительно, изготовлено из эластичного или упругого материала, такого как, помимо прочего, латекс, натуральный каучук, композиты из эластана с обработанной поверхностью и другие подходящие материалы, которые могут обладать бактерицидными или противоаллергическими свойствами. Хотя настоящее изобретение предназначено для одноразового покрытия (100), используемый материал также должен обеспечивать гигиену и возможную стерилизацию, чтобы его можно было использовать, например, более одного раза одним и тем же пользователем или одной и той же группой пользователей. Примером такого типа применения является отель, гостиница или больничная палата во время пребывания гостя (гостей) или пациента (пациентов), с сопровождающим (сопровождающими) или без него в одной палате. Следовательно, материал покрытия (100) должен быть устойчив к истиранию, сдвигу, химическим продуктам, предпочтительно, но, не ограничиваясь, обычным чистящим и/или санитарным и/или дезинфицирующим средствам для данного типа использования, а также быть устойчивым и подходящим для других традиционных способов нанесения, использования, очистки и удаления продуктов такого рода.

[019] Сиденье (200) унитаза в контексте настоящего изобретения, представляет собой обычное устройство, прикрепленное к унитазу, содержащее верхнюю сторону (201) или сторону, обращенную вверх, нижнюю сторону (202) или сторону, обращенную вниз, внешний (210) и внутренний (211) задние участки, внешний (220) и внутренний (221) боковые участки, а также внешний (230) и внутренний (231) передние участки.

[020] Благодаря своей первоначально кольцевой или трубчатой форме и ее эластичности, покрытие (100) согласно изобретению может быть установлено на сиденье (200) унитаза, начиная с любой из его сторон (201, 202) и с любого его внешних участков (210, 220, 230). Таким образом, можно спроектировать покрытие (100) в примере осуществления применения, охватывающего верхнюю и нижнюю стороны (201, 202) сиденья (200) унитаза посредством его растяжения (натяжения, отслеживания) от окружных краев (110, 120), при этом поверхность покрытия может быть больше или меньше в зависимости от формы сиденья (200) унитаза, имея в качестве ограничения только сопротивление растяжению (или прочность на растяжение) материала покрытия (100).

[021] Неограничивающим примером установки покрытия (100) на сиденье (200) унитаза является первоначальное расположение части периметра первого края (110) над внешним задним участком (210) на верхней стороне (201), способствуя первоначальному закреплению покрытия (100) на верхней стороне (201) посредством первого края (110), как иллюстрировано на фиг. 4а. Затем часть периметра первого края (110), которая является все еще свободной, растягивается по направлению к внешнему переднему участку (230), покрывая внешний (220) и внутренний боковые участки (221), и впоследствии располагается над внутренним (231) и внешним передними участками (230), обходя вокруг внешних участков (220, 230) и достигая нижней стороны (202) сиденья (200) унитаза, как иллюстрировано на фиг. 4b.

[022] Следует отметить, что покрытие (100) будет оставаться прикрепленным к сидению (2000 унитаза за счет натяжения, оказываемого на его материал в результате растяжения первого края (110), а также за счет прилипания его материала к материалу сиденья (200) унитаза. Также примечательно, что на этом этапе, часть покрытия (100) будет находиться в контакте с сиденьем (200) унитаза и что, хотя первый край (110) практически полностью находится в контакте с сиденьем (2000 унитаза, второй край (120) будет оставаться свободным и, по существу, выровненным с внутренним периметром сиденья (200) унитаза, как иллюстрировано на фиг. 4b и 4с.

[023] Впоследствии, часть периметра второго края (120) растягивается и располагается над внутренним (211) и внешним задним участком (210), на нижней стороне (202), способствуя закреплению покрытия (100) на нижней стороне (202) посредством второго края (120), причем часть периметра второго края (120), которая является все еще свободной, затем растягивается и располагается над нижней стороной (202) и, таким образом, закрывает внутренний (221) и внешний боковые участки (220), а внутренний (231) и внешний передние участки (230) обходят вокруг и достигают верхней стороны (201) и перекрывают материал покрытия (100), который уже находится в контакте с сиденьем (200) унитаза, как иллюстрировано на фиг. 4с и частично на фиг. 4d. Как только это будет сделано, с верхней стороны (201), периметр первого края (110) растягивается и располагается над внешними боковыми участками (220, 230), снова обходя вокруг и достигая нижней стороны (202) сиденья, перекрывая материал покрытия (100), который уже находится в контакте с сиденьем (200), образуя области (150) перекрытия, как иллюстрировано на фиг. 4d, 5 и 6.

[024] Таким образом, первый край (110) меняет стороны (201, 202) дважды или обходит вокруг краев сиденья (200) унитаза, по меньшей мере, дважды, в то время как второй край (120) меняет стороны (201, 202) один раз или обходит вокруг края сиденья унитаза (200), по меньшей мере, один раз.

[025] Следует отметить, что покрытие (100) будет оставаться прикрепленным к сидению (2000 унитаза как за счет натяжения, оказываемого на его материал в результате растяжения вдоль его краев (110, 120), так и за счет прилипания его материала к материалу сиденья (200) унитаза в сочетании с прилипанием собственного материала в областях (150) перекрытия. Следовательно, материал покрытия (100) будет перекрываться, образуя компланарные края (110, 120) на верхней (201) и нижней сторонах (202) сиденья (200) унитаза.

[026] Как иллюстрировано на фиг. 5, второй край (120), теперь компланарный, целиком заключен материалом покрытия (100) на верхней стороне (201) сиденья (200) унитаза. Первый край (110) виден, но он находится на нижней стороне (202) или обращен вниз, как иллюстрировано на фиг. 6. Покрытие (100) настоящего изобретения является универсальным и простым в установке, и может быть даже собрано, начиная, например, с нижней стороны (202) и/или со второго края (120), что, однако, оставило бы видимый компланарный край обращающимся вверх, что не рекомендуется с точки зрения гигиены, комфорта пользователя, эстетики и качества окончания.

[027] Окружая сиденье (2000 унитаза, перекрывающиеся края (110, 120) образуют области (150) перекрытия, которые благодаря упругому или эластичному материалу обеспечивают герметичное соединение, которое обеспечивает равномерное прилегание по всем поверхностям сиденья (200) унитаза без образования карманов, каналов, зазоров или складок и, таким образом, позволяет полностью очищать и дезинфицировать покрытие (100) и, следовательно, сиденье (200) унитаза, не оставляя следов.

[028] В предпочтительном неограничивающем варианте выполнения изобретения, покрытие (100) может иметь форму прямого цилиндра, как иллюстрировано на фиг. 1. В другом предпочтительном неограничивающем варианте выполнения изобретения, покрытие (100) может иметь форму усеченного конуса, как иллюстрировано на фиг. 2, содержащую один или несколько промежуточных участков (160) с диаметром меньшим, чем у краев (110, 120), увеличивая натяжение во время сборки и, таким образом, обеспечивая еще более плотное прилегание, чем в версии с прямой цилиндрической формой.

[029] Таким образом, изобретение состоит в обеспечении покрытия (100) сиденья унитаза, выполненного как одна деталь, и которое полностью окружает сиденье (200) унитаза. Покрытие (100) обеспечивает легкую и простую установку пользователем, при этом применение может осуществляться без каких-либо дополнительных средств, поскольку поверхности самого покрытия (100) представляют собой форму фрикционного соединения, обеспечивающего улучшенную устойчивость и сцепление к сидению (200) унитаза при перекрытии.

[030] В предпочтительном неограничивающем варианте выполнения изобретения, покрытие (100) имеет маркировку (300) или печать, которая может представлять собой полоску, ленту или тому подобное, указывающую, что покрытие (100) недавно менялось и еще не использовалось, и должно быть расположено в покрытии (100) так, чтобы быть видимым и, предпочтительно, в положении, которое затрудняет использование сиденья (2000 унитаза, например, выступая вверх и/или внутрь, вынуждая пользователя удалить его, как показано на фиг. 7 и 8. Кроме того, маркировка (300) должна быть сконструирована так, чтобы не допускать ее повторного использования после ее удаления с поверхности покрытия (100).

[031] В варианте выполнения, где эта маркировка (300) представляет собой полоску, она может дополнительно содержать RFID, штрих-код, QR-код и т.п., действующий в качестве аутентификационной печати и обеспечивающий позиционирование, содержащее полезную информацию для пользователя, такую как данные о продукте, производителе, учреждении, которое его использует, дате и времени установки и/или очистки, рекламные материалы и другую информацию, которая может считаться полезной или применимой, но, не ограничиваясь ими. Эта маркировка (300) также может использоваться, например, для регистрации и подтверждения использования для повседневного использования в отелях и гостиницах. Без использования других дополнительных средств для крепления, не возникает проблем, связанных с процессом мытья и упаковки сиденья (200) унитаза.

[032] В другом предпочтительном неограничивающем варианте выполнения изобретения, покрытие (100) может быть изготовлено из биоразлагаемого материала, который может быть выброшен или переработан без дополнительного ущерба окружающей среде.

[033] В другом предпочтительном неограничивающем варианте выполнения изобретения, покрытие (100) может быть сконструировано согласно типу сиденья (200) унитаза, который варьируется в зависимости от использования и пользователя. Таким образом, можно разработать разновидности вариантов выполнения, предназначенные также для сидений, разработанных для детей, пожилых людей и людей с особыми потребностями, не выходя, однако, за объем настоящего изобретения.

[034] Важно подчеркнуть, что в отличие от покрытий сиденья унитазов, известных из уровня техники, задача настоящего изобретения также позволяет сократить рабочее время и запрет на посещение туалетов гигиеническими бригадами, поскольку оно изготовлено в виде одной детали и не требует дополнительных средств для установки и сборки, что снижает общие санитарные расходы.

[035] Наконец, поскольку покрытие (100) по изобретению является универсальной, оно можно также использоваться в компаниях, школах, университетах, фабриках, театрах, парках, барах и ресторанах, автобусных, морских и аэропортовых терминалах, стадионах, концертных залах, торговых центрах, следственных изоляторах и химических туалетах, используемых для мероприятий и фестивалей на открытом воздухе.

ОКОНЧАТЕЛЬНЫЕ СООБРАЖЕНИЯ

[036] Очевидно, что меры и соотношения между измерениями, описанными для настоящего изобретения, могут варьироваться в зависимости от размеров покрытия (100) сиденья унитаза, которая соответствует стандартам и нормам, принятым промышленностью в этом секторе. Однако исчерпывающие практические испытания показали, что вышеупомянутые размеры и их соотношения являются высокоэффективными и эффективными с точки зрения надежности и безопасности, обеспечиваемых покрытием сиденья унитаза, так что можно изготовить продукт с высокими эксплуатационными характеристиками и долговечностью.

ВЫВОД

[037] Специалисту в данной области техники будет легко понять, что в настоящее изобретение могут быть внесены модификации без отклонения от концепций, изложенных в приведенном выше описании. Такие модификации следует рассматривать в рамках объема настоящего изобретения. Соответственно, конкретные варианты выполнения, подробно описанные выше, являются лишь иллюстративными и примерными и не ограничивают объем настоящего изобретения, который должен быть дан во всем объеме прилагаемой формулы изобретения и любых и всех ее эквивалентов.

Настоящее изобретение относится к покрытию (100) сиденья унитаза, выполненного в виде одной детали, содержащей первый край (110) и второй край (120), которые, когда обертывают сиденье (200) унитаза, имеют свой периметр, полностью или частично перекрывающийся и крепящийся посредством прилипания материала в областях непосредственного контакта с сиденьем (200) унитаза и друг с другом в областях (150) перекрытия. 5 з.п. ф-лы, 11 ил.

1. Покрытие сиденья унитаза, отличающееся тем, что оно выполнено в виде одной детали, содержащей первый край (110) и второй край (120), которые, когда обертывают сиденье (200) унитаза, имеют свой периметр, полностью или частично перекрывающийся и крепящийся посредством прилипания материала в областях непосредственного контакта с сиденьем (200) унитаза и друг с другом в областях (150) перекрытия,

причем покрытие (100) содержит по меньшей мере один промежуточный участок (160) меньшего диаметра, чем края (110, 120),

при этом покрытие (100) выполнено в виде двух усеченных конусов, соединяющихся друг с другом посредством указанного по меньшей мере одного промежуточного участка (160).

2. Покрытие по п.1, отличающееся тем, что края (110, 120) являются круговыми в их начальном состоянии.

3. Покрытие по п.1, отличающееся тем, что покрытие (100) сконфигурировано в прямой цилиндрической форме.

4. Покрытие по п.1, отличающееся тем, что покрытие (100) содержит маркировку (300) или печать, которая выполнена в качестве полоски или ленты.

5. Покрытие по п.4, отличающееся тем, что маркировка (300) указывает на то, что сиденье (200) было недавно заменено и еще не использовалось.

6. Покрытие по п.4, отличающееся тем, что маркировка (300) дополнительно содержит RFID, штрих-код и QR-код для действия в качестве аутентификационной печати и для обеспечения позиционирования, содержащего информацию для пользователя, такую как данные о продукте, производителе, учреждении, которое его использует, дате и времени установки и/или очистки, рекламные материалы.
