Устройство инициирования подрыва боеприпаса Российский патент 2025 года по МПК F42C1/04 F42C15/21 F42C15/24

Изобретение относится к устройствам инициирования подрыва боеприпаса для обеспечения их эффективного действия в составе ударных БПЛА.

Известны взрыватели минометной мины [Химия и боеприпасы артиллерии: учебник для вузов / А.В. Кочергин и др., под редакцией А.В. Кочергина, С.Ю. Гармонова. - Москва: Издательство Юрайт, 2024. - 528 с. «Высшее образование» - ISBN 978-5-534-13723-1. - Текст: электронный // Образовательная платформа Юрайт [сайт]. - URL: https://urait.ru/bcode/541890].

Наиболее близким по технической сущности к предложенному является устройство запала ручных гранат РГО и РГН [Б.В. Прибылов, Кравченко Е.Н. «Ручные гранаты. Справочник» ISBN: 978-5-902835-04-2, Year: 2008, стр. 19-21], включающее в себя накольно-предохранительный механизм, состоящий из ударника с жалом, предохранительного шплинта с кольцом, предохранительной скобы, капсюля-воспламенителя, а также ударный механизм, предназначенный для накола капсюля-воспламенителя подвижной планки при ударе гранаты о преграду, состоящий из корпуса ударного механизма, инерционного тела, тарели инерционного тела со штоком и жалом, контрпредохранительной пружины.

Недостатком этого технического решения является наличие в его конструкции самоликвидатора с пиротехническим замедлителем, а также малой мощности детонирующего узла, что не позволяет использовать устройство для инициирования подрыва боеприпасов для БПЛА без дополнительного их оснащения.

Известно, что боеприпасы ТБГ-7, ПГ7-ВР, ПГ-7 ВЛ, ПГ-7Л, ПГ-7С, минометные мины ТД-42, а также инженерные боеприпасы КЗ-6, КЗ-7 и боевые осколочные части ОФБЧ-3 не могут быть использованы в качестве боеприпасов ударных БПЛА со штатными взрывателями в силу того, что предусмотренные заводом-изготовителем средства инициирования не могут обеспечить надежный подрыв боеприпаса при работе с БПЛА.

Задачей, на решение которой направлена настоящее изобретение, является создание универсального устройства для инициирования подрыва боеприпаса при его использовании в составе ударного БПЛА, при ведении боевых действий, и их надежного и эффективного подрыва без изменения внутренней конструкции боеприпасов, обеспечивая как их надежный подрыв, так и безопасность персонала при снаряжении БПЛА и расширении на этой основе арсенала технических средств, которые могут быть использованы в качестве средств инициализации боеприпаса.

Требуемый технический результат заключается в расширении арсенала технических средств, которые могут быть использованы для гарантированного инициирования подрыва боеприпаса при ведении боевых действий с использованием ударных БПЛА.

Поставленная задача решается, а требуемый технический результат достигается тем, что в устройство инициирования подрыва боеприпаса, содержащее корпус с размещенным в нем детонатором, согласно изобретению, в корпусе размещена глухая резьбовая втулка ударника со вставленной пружиной ударника и ударником, удерживаемым во взведенном состоянии язычком ударника через имеющуюся во втулке ударника прорезь, при этом язычок ударника соединен гибким нерастяжимым соединителем с грузом, причем корпус выполнен с возможностью крепления в нем стаканчика с предзарядом взрывчатого вещества, а также предохранителя, состоящего из шпильки предохранителя и предохранительной скобы, а для установки устройства в боеприпас в корпусе выполнена резьба.

На чертежах представлено заявленное устройство инициирования подрыва боеприпаса совместно с взаимодействующими средствами:

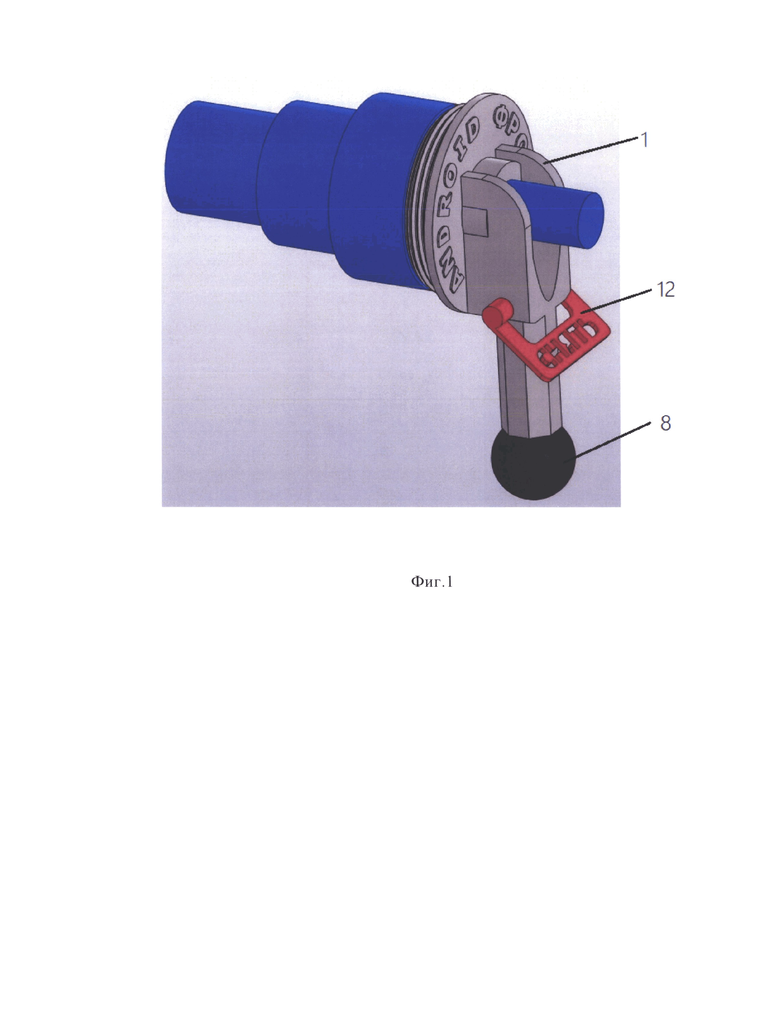

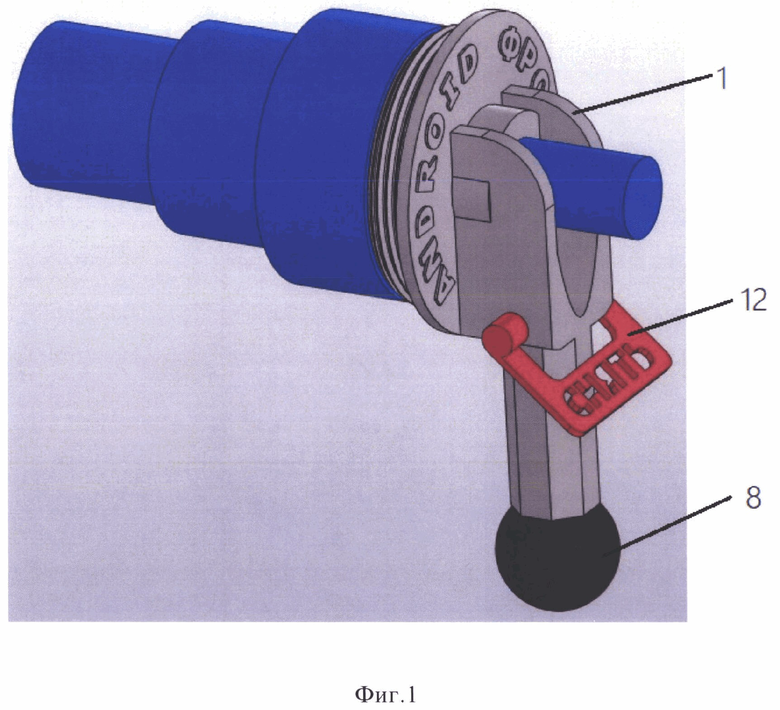

на фиг. 1 - общий вид устройства;

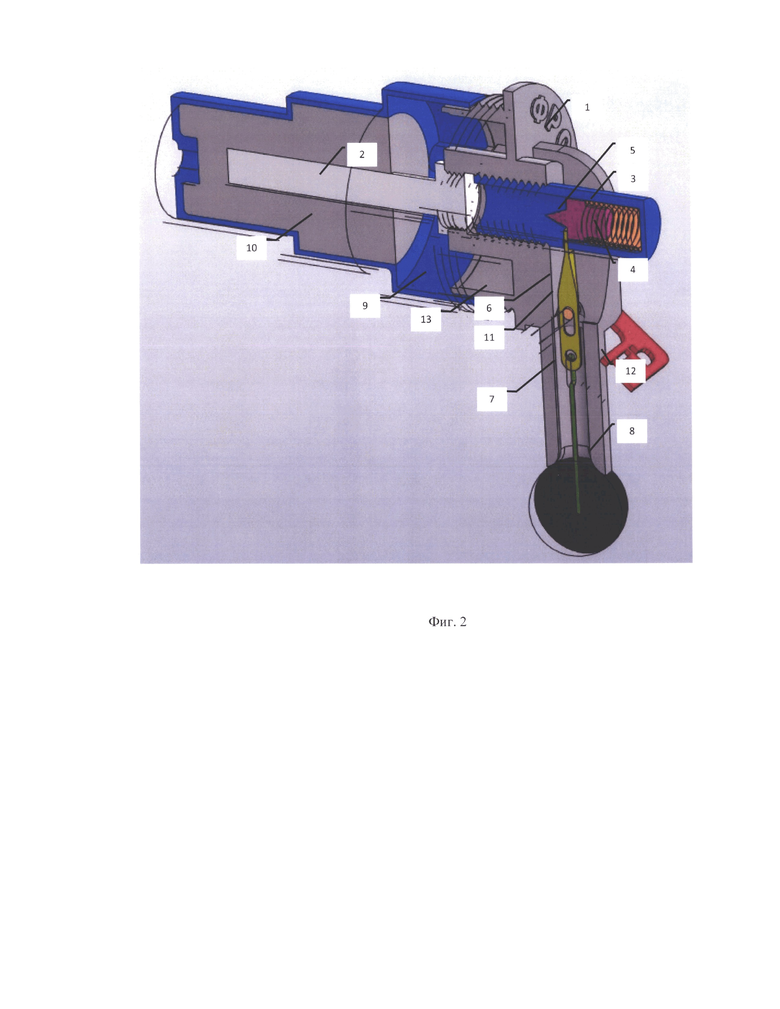

на фиг. 2 - устройство в разрезе.

На чертежах обозначены:

1 - корпус;

2 - детонатор;

3 - глухая резьбовая втулка ударника;

4 - пружина ударника;

5 - ударник;

6 - язычок ударника;

7 - гибкий нерастяжимый соединитель язычка с грузом;

8 - груз;

9 - стаканчик с предзарядом взрывчатого вещества;

10 - предзаряд взрывчатого вещества;

11 - шпилька предохранителя;

12 - предохранительная скоба;

13 - резьба для установки боеприпаса.

Устройство инициирования подрыва боеприпаса содержит корпус 1, в который с одной стороны вкручивается стандартный, принятый на вооружение детонатор 2, например, МД-2 или МД5М, а с другой стороны имеется глухая резьбовая втулка 3 ударника со вставленной пружиной 4 ударника и ударником 5, удерживаемым во взведенном состоянии язычком 6 ударника через имеющуюся во втулке 3 ударника прорезь. Язычок 6 ударника соединен гибким нерастяжимым соединителем 7 с грузом 8. Причем для гарантированного подрыва боеприпаса на корпус 1 изделия крепится стаканчик 9, содержащий предзаряд 10 взрывчатого вещества. Для исключения нештатного подрыва имеется предохранитель, состоящий из шпильки 11 предохранителя и предохранительной скобы 12. Для установки изделия в боеприпас на корпусе изделия имеется резьба 13.

Используется устройство инициирования подрыва боеприпаса следующим образом.

В корпус 1 вкручивается детонатор 2, а в стаканчик 9 помещается предзаряд 10 взрывчатого вещества, после чего стаканчик устанавливается в корпус 1 изделия. Устройство инициирования подрыва боеприпаса устанавливается в боеприпас на резьбу 13 вместо штатного взрывателя. После установки боеприпаса в БПЛА снимается предохранительная скоба 12 и извлекается предохранительная шпилька 11, позволяя язычку 6 ударника смещаться в направлении груза 8. После снятия предохранителя язычок 6 ударника удерживается силой трения о втулку ударника, под действием силы пружины 4 ударника.

При встрече снаряда с целью груз 8 под действием силы инерции смещается в направлении удара, тяня за собой через гибкий нерастяжимый соединитель 7 язычок 6 ударника, который, выйдя из зацепления с глухой резьбовой втулкой 3 ударника, выскакивает из прорези, освобождая ударник 5, который под действием силы сжатия пружины 4 смещается внутри втулки ударника, производя накол капсюля детонатора. Происходит подрыв детонатора, приводящий к взрыву предзаряда 10 взрывчатого вещества и последующему подрыву боеприпаса.

Таким образом, в предложенном изобретении достигается требуемый технический результат, который заключается в расширении арсенала технических средств, которые могут быть использованы для гарантированного инициирования подрыва боеприпаса при ведении боевых действий с использованием ударных БПЛА.

Изобретение относится к устройствам инициирования подрыва боеприпаса. Технический результат заключается в гарантированном инициировании подрыва боеприпаса при ведении боевых действий с использованием ударных БПЛА. Устройство инициирования подрыва боеприпаса содержит корпус с размещенным в нем детонатором. В корпусе размещена глухая резьбовая втулка ударника со вставленной пружиной ударника и ударником, удерживаемым во взведенном состоянии язычком ударника через имеющуюся в глухой резьбовой втулке ударника прорезь. Язычок ударника соединен гибким нерастяжимым соединителем с грузом. Корпус выполнен с возможностью крепления в нем стаканчика с предзарядом взрывчатого вещества, а также предохранителя, состоящего из шпильки предохранителя и предохранительной скобы. Для установки устройства в боеприпас в корпусе выполнена резьба. Предохранительная скоба выполнена с возможностью съема и извлечения шпильки предохранителя для возможности смещения язычка ударника в направлении груза и удержания язычка ударника силой трения о глухую резьбовую втулку ударника под действием силы сжатия пружины ударника. Груз при встрече с целью выполнен с возможностью смещения под действием силы инерции, вывода из зацепления язычка ударника с глухой резьбовой втулкой ударника и освобождения ударника для возможности смещения ударника под действием силы сжатия пружины ударника внутри глухой резьбовой втулки ударника, накола капсюля детонатора, подрыва детонатора, приводящего к взрыву предзаряда взрывчатого вещества и к последующему подрыву боеприпаса. 2 ил.

Устройство инициирования подрыва боеприпаса, содержащее корпус с размещенным в нем детонатором, отличающееся тем, что в корпусе размещена глухая резьбовая втулка ударника со вставленной пружиной ударника и ударником, удерживаемым во взведенном состоянии язычком ударника через имеющуюся в глухой резьбовой втулке ударника прорезь, при этом язычок ударника соединен гибким нерастяжимым соединителем с грузом, причем корпус выполнен с возможностью крепления в нем стаканчика с предзарядом взрывчатого вещества, а также предохранителя, состоящего из шпильки предохранителя и предохранительной скобы, а для установки устройства в боеприпас в корпусе выполнена резьба, при этом предохранительная скоба выполнена с возможностью съема и извлечения шпильки предохранителя для возможности смещения язычка ударника в направлении груза и удержания язычка ударника силой трения о глухую резьбовую втулку ударника под действием силы сжатия пружины ударника, причем груз при встрече с целью выполнен с возможностью смещения под действием силы инерции, вывода из зацепления язычка ударника с глухой резьбовой втулкой ударника и освобождения ударника для возможности смещения ударника под действием силы сжатия пружины ударника внутри глухой резьбовой втулки ударника, накола капсюля детонатора, подрыва детонатора, приводящего к взрыву предзаряда взрывчатого вещества и к последующему подрыву боеприпаса.
