Сеялка пневматическая для посева мелкосеменных культур Российский патент 2025 года по МПК A01C7/02

Описание патента на изобретение RU2834464C1

Изобретение относится к сельскохозяйственному машиностроению, в частности к сеялкам для посева сельскохозяйственных культур.

Наиболее трудоемкой среди множества технологий посева семян культурных растений является посев мелкосеменных культур. Можно выделить такие культуры как: овощные - морковь столовая, петрушка, салат, сельдерей, укроп, щавель, репа; масличные и технические - рыжик, джут; травы бобовые - клевер, люцерна; травы злаковые - тимофеевка, мятлик.

Известен способ посева мелкосеменных культур, при котором семена смешиваются с наполнителем (например, песком) и вместе с ним вносятся в верхний слой почвы. (Способы посева мелких семян в открытый грунт | интернет-магазин Дом Семян (seed.ru) https://www.seed.ru/useful/sovety-sadovodam/sposoby-poseva-melkikh-semyan-v-otkrytyy-grunt/#part1; Сеем мелкие семена: 5 надежных способов | Полезно (Огород.ru) (ogorod.ru) https://www.ogorod.ru/ru/main/useful/15973/seem-melkie-semena-5-nadezhnyh-sposobov.htm). Этот способ экологичный, дешевый и простой в применении.

Недостатками известного способа являются: неравномерность внесения смеси по площади, отсутствие возможности контроля нормы высева и низкая механизация (как правило, работы производятся вручную).

Известны устройства для высева семян сельскохозяйственных культур - пневматические сеялки. В качестве примера приведем патент SU №952130, МПК A01C 7/04, 1981. Недостатком известных устройств является то, что мелкосеменные культуры перед высевом пневматическими сеялками приходится дражировать (патент SU №1510745, МПК A01C 1/06, 1988). Дражирование критически необходимо для контроля нормы высева и предотвращения выдувания семян при подаче их в сошник и через возможные неплотности соединений пневматических каналов сеялки. При этом дражирование ведет к дополнительным материальным затратам и может снижать потребительские качества семян.

Наиболее близким по технической сущности к предлагаемому устройству является выбранный в качестве прототипа аппарат для пескоструйной обработки - пескоструйный пневмопистолет. В качестве примера реализации устройства приведем патент SU 1754429, МПК B24C 5/04, 1990. Устройство содержит корпус с соплом, сообщенным с источником подачи сжатого воздуха, и пористую вставку с уплотнительной шайбой, закреплённые в упоре гайкой. Гайка имеет патрубок для подачи сжатого воздуха в камеру, окружающую пористую вставку. Смесительная камера между корпусом, соплом и упором имеет патрубок для питания устройства рабочей смесью.

Достоинство известного устройства в том, что его конструкция проста в производстве, эксплуатации и обслуживании.

Недостаток известного устройства в том, что на удалении от среза пористой вставки происходит неконтролируемый распыл материала. Помимо этого, на распыляемый материал могут оказывать влияние атмосферные погодные явления - ветер.

Технической задачей предлагаемого изобретения является улучшение равномерности высева по площади, увеличение производительности труда, а также обеспечение более удобной работы сеяльщика.

Технический результат - повышение качества посева мелкосеменных сельхозкультур.

Технический результат достигается тем, что сеялка пневматическая для посева мелкосеменных культур, включающая корпус, в котором закреплено воздушное сопло с патрубком, сообщенным с источником подачи сжатого воздуха, и пористую вставку с уплотнительной шайбой, закреплённые в упоре гайкой с патрубком для подачи сжатого воздуха в камеру, окружающую пористую вставку, смесительную камеру между корпусом, упором и соплом с патрубком присоединения питания устройства рабочей смесью, согласно изобретению, снабжена регулируемой по высоте рукояткой, которая расположена на раструбе, закрепленном на гайке, патрубок сопла снабжен пневматическим краном, а патрубок присоединения питания устройства рабочей смесью оснащен клапаном дозировки.

Кроме того, раструб снабжен шасси, расположенным на его свободном конце, при этом зазор между поверхностью почвы и свободным концом раструба закрыт гибким пологом.

Заявляемое изобретение поясняется чертежами.

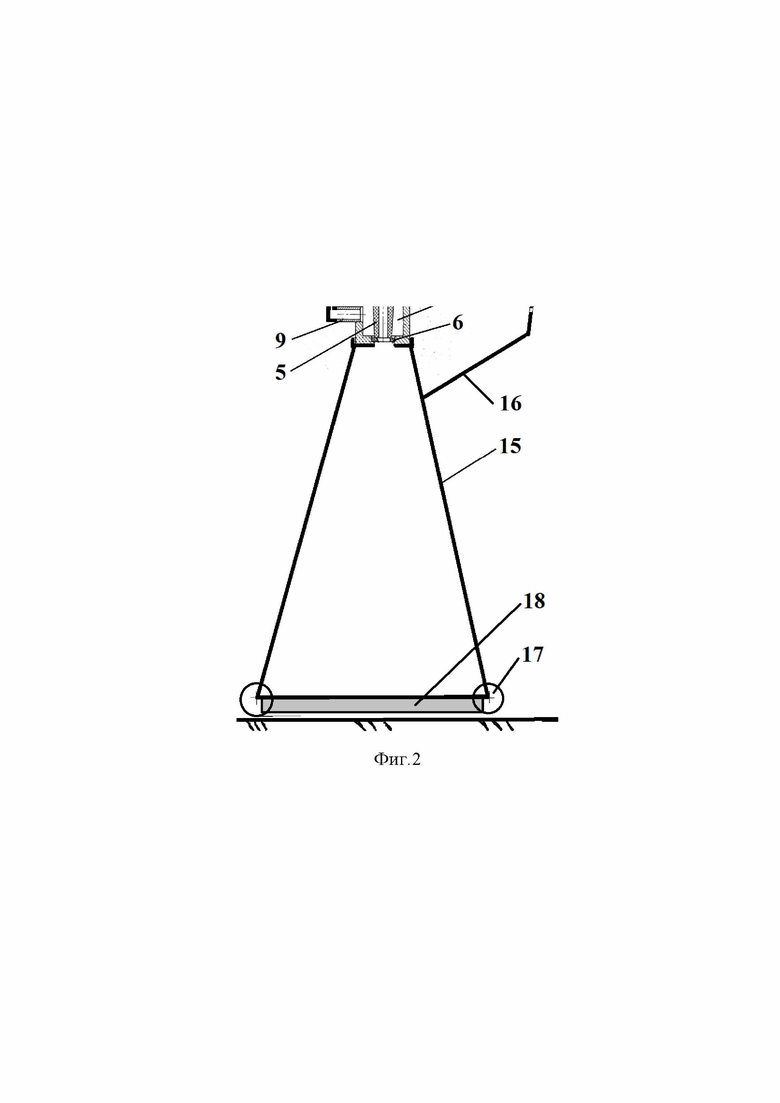

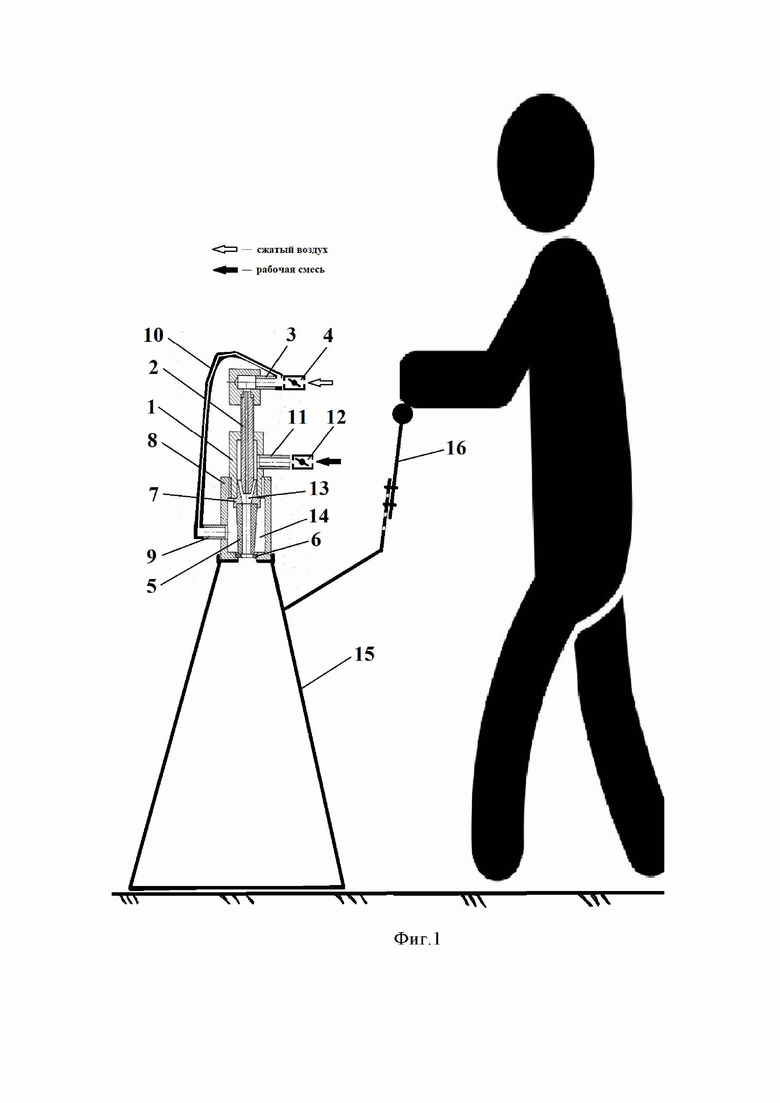

На фиг. 1 изображен общий вид пневматической сеялки, на фиг. 2 - раструб, установленный на колесное шасси.

Сеялка пневматическая для посева мелкосеменных культур включает корпус 1, внутри которого установлено воздушное сопло 2, сообщенное с источником подачи сжатого воздуха, патрубком 3 с пневматическим краном 4. Пористая вставка 5 с центральным каналом прижимается при помощи уплотнительной шайбы 6 через упор 7 к корпусу 1 гайкой 8 с патрубком 9, который соединен с патрубком 3 пневматической магистралью 10. На корпусе 1 расположен патрубок 11 присоединения питания устройства рабочей смесью с клапаном дозировки 12. Корпус 1, сопло 2 и упор 7 образуют смесительную камеру 13 для рабочей смеси и сжатого воздуха. Пористая вставка 5, упор 7 и гайка 8 образуют дополнительную воздушную камеру 14. Раструб 15 закреплен на гайке 8 с возможностью демонтажа. На раструбе 15 закреплена регулируемая по высоте рукоятка 16. Сеялка может быть оснащена съемным шасси 17, установленным на свободном конце раструба 15 и обеспечивающим удобное перемещение сеялки по длине делянки. Уплотняющий полог 18 из гибкого материала расположен на свободном конце раструба 15, что предотвращает попадание рабочей смеси за пределы зоны высева.

Раструб 15 изготавливают из жесткого и легкого материала, например фанеры, листовой пластмассы и др. Он может быть выполнен в виде каркаса, обтянутого плотной непроницаемой материей. Раструб 15 может быть изготовлен из прозрачного материала для визуального контроля осаждения рабочей смеси.

Раструб 15 закреплен с внешней стороны гайки 8. Крепление раструба 15 к гайке 8 быстросъёмное, например хомут червячного типа. Это дает возможность заменять раструбы 15 разных типов, что упрощает работу, транспортирование и обслуживание сеялки.

Ширина раструба 15 должна быть не менее ширины делянки. Для упрощения учета засеваемой площади раструбы 15 выбираем длиной 1 метр.

Рукоятка 16 служит для перемещения сеялки и крепится к раструбу 15 как к наиболее прочному и массивному элементу конструкции. Ее изготавливают регулируемой по высоте для обеспечения комфортной работы сеяльщиков разного роста.

Патрубки 3 и 9 соединены пневматической магистралью 10 для подачи воздуха в дополнительную воздушную камеру 14. Во время работы воздух, частично проходя через пористую вставку 5, создает воздушную подушку, препятствующую трению рабочей смеси о внутреннюю ее поверхность.

Сеялка может быть установлена на шасси 17, например колесном, которое закреплено на свободном конце раструба 15. При этом зазор между поверхностью почвы и свободным концом раструба 15 должен быть закрыт пологом 18 из гибкого материала, например резины. Если шасси 17 не используют, то наличие полога 18 не обязательно.

Габариты и масса сеялки позволяют перемещать ее вручную.

Сеялка пневматическая для посева мелкосеменных культур работает следующим образом.

Предварительно готовят рабочую смесь, смешивая семенной материал мелкосеменной культуры с наполнителем (песком или другим нейтральным сыпучим материалом). Помимо наполнителя в смесь возможно внесение минеральных удобрений в сухом мелкодисперсном виде. При этом размеры частиц семенного материала, наполнителя и удобрения не должны критически отличаться и должны свободно проходить через сеялку.

Наполнитель выбирают контрастным по цвету семенному материалу для контроля качества смешивания.

Затем регулируют равномерность и концентрацию распределения рабочей смеси по площади свободного конца раструба 15.

Для этого сеяльщик берет сеялку за рукоятку 16, регулирует ее длину под свой рост для удобства работы и устанавливает сеялку свободным концом раструба 15 на ровную и чистую поверхность (лист картона, фанеры, металла и др.), при этом ее площадь должна быть равна или больше площади свободного конца раструба 15.

Сеяльщик присоединяет к пневматическому крану 4 магистраль (на чертеже не показано) подачи сжатого воздуха и к клапану дозировки 12 питание сеялки рабочей смесью.

Затем сеяльщик открывает клапан дозировки 12 рабочей смеси и кратковременно открывает пневматический кран 4, ждет пока внутри раструба 15 осядет рабочая смесь.

Сеялку убирают и визуально оценивают качество распределения рабочей смеси по площади, например картона.

Проводят регулировку количества подаваемого воздуха путем ограничения максимальной степени открытия пневматического крана 4. Устанавливают минимально возможное давление воздуха в магистрали (на чертеже не показана) от источника сжатого воздуха до пневматического крана 4 таким образом, чтобы в смесительной камере 13 создавалось достаточное разряжение для стабильной подачи рабочей смеси в центральный канал пористой вставки 5.

Регулировку подачи рабочей смеси проводят установкой в необходимое положение клапана дозировки 12. Дополнительная регулировка количества рабочей смеси возможна при перемещении воздушного сопла 2 в корпусе 1 сеялки, что изменяет объем смесительной камеры 13.

При неудовлетворительном качестве распределения рабочей смеси, сеялку вновь устанавливают свободным концом раструба 15 на чистую поверхность картона, а опыт повторяют и вновь оценивают качество распределения рабочей смеси. При необходимости проводят дополнительную регулировку до достижения удовлетворительного результата.

После этого свободный конец раструба 15 настроенной сеялки устанавливают на поверхность поля (гряды, борозды и др.) и кратковременно открывают пневматический кран 4. Положение клапана дозировки 12 рабочей смеси при этом не меняют. Затем ждут, пока осядет рабочая смесь внутри раструба 15. Заделку рабочей смеси проводят по необходимости в зависимости от технологии посева.

Далее сеяльщик перемещает сеялку на новое место и процесс повторяют.

В процессе работы настроенная сеялка не должна травмировать семена.

Внедрение предлагаемого изобретения позволит повысить качество посева мелкосеменных сельхозкультур за счет улучшения равномерности высева, производительность труда и обеспечит удобство работы сеяльщика.
