Деаэрационная установка Российский патент 2025 года по МПК C02F1/20 B01D19/00

Изобретение относится к области подготовки воды для котельных установок.

Существует аналог - деаэрационная установка, содержащая атмосферный деаэратор, с подключенными к нему трубопроводами подвода химически очищенной воды, конденсата и греющего пара и трубопроводами отвода деаэрированной воды и выпара, конденсатный бак, включенный в трубопровод подвода кондсенсата к деаэратору (см. Д.С. Морозов, О.В. Пазушкина. «Обзор основных направлений совершенствования промышленной котельной» // в сборнике трудов III Всероссийской научно-технической конференции с международным участием «Развитие методов прикладной математики для решения междисциплинарных проблем энергетики» [Электронный ресурс]. - Электрон. текст. данные. Ульяновск: УлГТУ, 2023. С. 54-57).

Недостаток аналога и прототипа заключается в высоком расходе электроэнергии при работе насоса на перекачку конденсата в режиме работы парового котла с пиковой нагрузкой.

Задачей изобретения является создание деаэрационой установки, обеспечивающей получение технического результата, состоящего в снижении пиковой нагрузки на паровой котел, а также экономии электроэнергии при перекачке конденсата.

Указанный технический результат в деаэрационной установке достигается тем, что она содержит атмосферный деаэратор с подключенными к нему трубопроводами подвода химически очищенной воды, конденсата и греющего пара и трубопроводами отвода деаэрированной воды и выпара, конденсатный бак, включенный в трубопровод подвода кондсенсата к деаэратору.

Особенность заключается в том, что к конденсатному баку подключена основная и байпасная линия, на байпасной линии конденсатного бака установлен автоматический клапан для регулирования подачи конденсата к деаэратору в обход конденсатного бака в режимах значительного потребления пара.

Далее рассмотрим сведения, подтверждающие возможность осуществления заявленного изобретения.

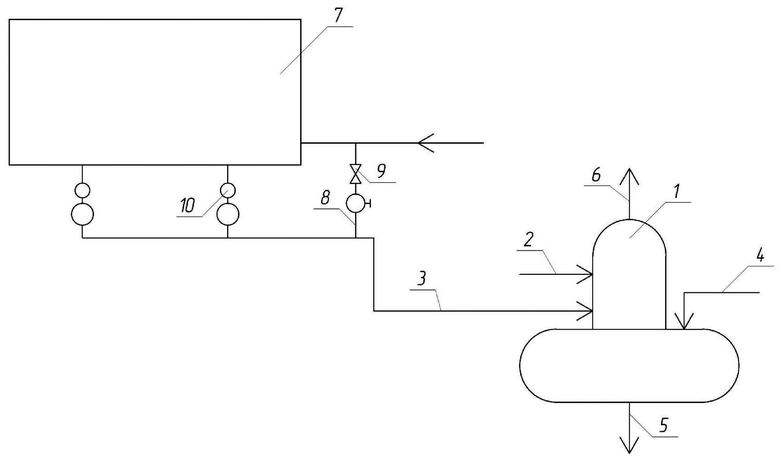

На чертеже изображена схема предлагаемой деаэрационной установки.

Установка содержит атмосферный деаэратор 1, к которому подключены трубопровод 2 подвода исходной воды, трубопровод 3 подвода конденсата, трубопровод 4 подвода греющего агента (пар), трубопровод 5 отвода деаэрированной воды и трубопровод 6 отвода выпара. К трубопроводу 3 подвода конденсата подключен конденсатный бак 7. На байпасной (обводной) линии 8 установлен автоматический клапан 9. Последовательно подключенные конденсатные насосы 10 соединяют конденсатный бак 7 котельной и трубопровод 3 подвода конденсата.

Деаэрационная установка работает следующим образом.

В атмосферный деаэратор 1 по трубопроводу 2 подвода исходной воды подается исходная вода, по трубопроводу 3 подвода конденсата подается конденсат, по трубопроводу 4 подвода греющего агента подается пар. По трубопроводу 5 отвода деаэрированной воды из атмосферного деаэратора 1 отводится деаэрированная вода котлов котельной установки. По трубопроводу 6 отвода выпара из атмосферного деаэратора 1 отводится образующийся в результате процесса деаэрации выпар. Конденсат с производства отводится в конденсатный бак 7 котельной, после по трубопроводу 3 подвода конденсата поступает в атмосферный деаэратор 1. На байпасной линии 8 конденсата установлен автоматический клапан 9, который в режимах значительного потребления пара будет подавать конденсат с производства напрямую. Насосы 10, подключенные последовательно, предназначены для перекачки конденсата из конденсатного бака 7 котельной.

Необходимо пояснить, что основной проблемой при значительном потреблении пара несколькими потребителями является нехватка основного ресурса котельной (пара), расход может быть больше, чем производительность одного котла, поэтому приходится работать в двухкотловом режиме, что увеличивает расход ресурсов. Также, при большом расходе пара идет значительный возврат конденсата с производства в конденсатный бак 7 котельной, откуда потом перекачивается в атмосферный деаэратор 1 по потребности. При большой загруженности на производстве конденсат будет поступать через автоматический клапан 9 в атмосферный деаэратор 1, обходя конденсатный бак 8 котельной. Это снизит расход пара на атмосферный деаэратор 1 в тот период времени, когда пар требуется другим потребителям. Понижение расхода пара происходит за счет разницы температур подпитки деаэратора химически очищенной воды и конденсатом. Последовательно подключенные конденсатные насосы 10 в котельной в режиме значительного потребления пара (значительного возврата конденсата) включаются до нескольких раз в час.

Таким образом, заявляемое изобретение позволяет снизить нагрузки на паровой котел, потребление электроэнергии при перекачке конденсата с помощью конденсатных насосов и повысить эффективность котельной установки.

Изобретение относится к области подготовки воды для котельных установок. Деаэрационная установка содержит атмосферный деаэратор с подключенными к нему трубопроводами подвода химически очищенной воды, конденсата и греющего пара и трубопроводами отвода деаэрированной воды и выпара. К трубопроводу конденсата подключен конденсатный бак. На байпасной линии конденсатного бака установлен автоматический клапан, который будет подавать конденсат с производства напрямую. Технический результат: снижение пиковой нагрузки на паровой котел и экономия электроэнергии при перекачке конденсата. 1 ил.

Деаэрационная установка, содержащая атмосферный деаэратор, с подключенными к нему трубопроводами подвода химически очищенной воды, конденсата и греющего пара и трубопроводами отвода деаэрированной воды и выпара, конденсатный бак, включенный в трубопровод подвода конденсата к деаэратору, отличающаяся тем, что к конденсатному баку подключена основная и байпасная линия, на байпасной линии конденсатного бака установлен автоматический клапан для регулирования подачи конденсата к деаэратору в обход конденсатного бака в режимах значительного потребления пара.
