Юстировочное устройство для оптических элементов Российский патент 2025 года по МПК G02B7/18 G02B7/04

Описание патента на изобретение RU2834778C1

Изобретение относится к области оптико-механического приборостроения и может быть использовано для точной регулировки оптических элементов, например дифракционной решетки в компрессоре лазерной системы или призмы в спектрографе.

Известно устройство для юстировки оптических элементов [патент РФ № 2394259].

Устройство содержит корпус, основание для закрепления оптического элемента, регулировочные винты для углового перемещения оптического элемента, установленные в корпусе, основание, выполненное в виде винтовой пары, состоящей из обоймы и оправы, в последней размещен оптический элемент, винтовую пару, кинематически установленную в корпусе через соосное ей промежуточное кольцо на радиальных опорах, выполненных в виде двух взаимно перпендикулярных пар, при этом одна пара упомянутых опор размещена одновременно в кольце и в обойме, а вторая пара - в корпусе и упирается во внешнюю поверхность кольца, при этом регулировочные винты установлены в корпусе в зонах, диаметрально противоположных имеющимся подпружиненным опорам, которые также расположены в корпусе и торцом упираются на поверхность кольца, а оптический элемент имеет возможность перемещения относительно основания, снабженного компенсатором положения, при помощи которого оптический элемент имеет возможность фиксации в отрегулированном положении.

К недостаткам данного устройства можно отнести многокомпонентность устройства и недостаточную жесткость конструкции, которая не позволяет использовать его для юстировки массивных элементов.

В качестве прототипа выбрано юстировочное устройство [патент СССР № 1433234]. Юстировочное устройство содержит неподвижный корпус, подвижную оправу оптического элемента, и две пары плоских пружин, при этом одна пара жестко связана с оправой оптического элемента, а также регулировочные винты. С целью повышения точности в широком значении регулирования, другая пара пружин также жёстко связана с оправой оптического элемента, и все они выполнены двухлепестковыми с различной толщиной поперечного сечения, при этом свободные концы внутренних лепестков жестко закреплены на корпусе, а регулировочные винты размещены на концах наружных лепестков, расположенных радиально.

К недостаткам прототипа можно отнести низкую жёсткость конструкции, по оси регулировки угла оправы, так как имеется подпружиненное крепление к корпусу, которое обладает низкой жесткостью. Кроме того, устройство не обеспечивает стабильность оси по углу в плоскости перестройки, так как при сложной упругой деформации лепестков в процессе регулировки, присутствует угловое смещение оси в плоскости перестройки.

Техническим результатом изобретения является юстировочное устройство, которое обеспечивает прецизионную юстировку оптических элементов по азимутальному углу, повышение жесткости конструкции и стабильности в плоскости подстройки.

Указанный технический результат достигается за счет того, что в юстировочном устройстве, содержащем неподвижное основание, подвижную платформу для оправы оптического элемента, регулировочный винт, подвижная платформа закреплена на основании с помощью трёх упругих опор, которые установлены по нормали к неподвижному основанию, жестко скрепляя их между собой по оси вращения, при этом устройство имеет одну плоскую пружину, которая одним концом закреплена на платформе, а другим опирается на регулировочный винт, закреплённый на неподвижном основании.

Данное конструктивное решение позволят стабилизировать ось вращения платформы по азимуту и обеспечить жёсткость конструкции по оси вращения (по нормали к плоскости вращения подвижной платформы).

Изобретение поясняется с помощью фиг. 1, где оправа не приведена, поскольку юстировочное устройство может быть использовано для оптических элементов различных форм и размеров. Крепление оправы к юстировочному устройству может быть любым, если это не сказывается на работе устройства.

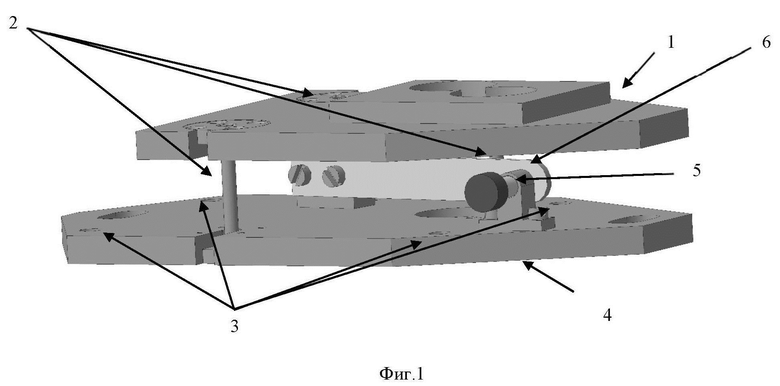

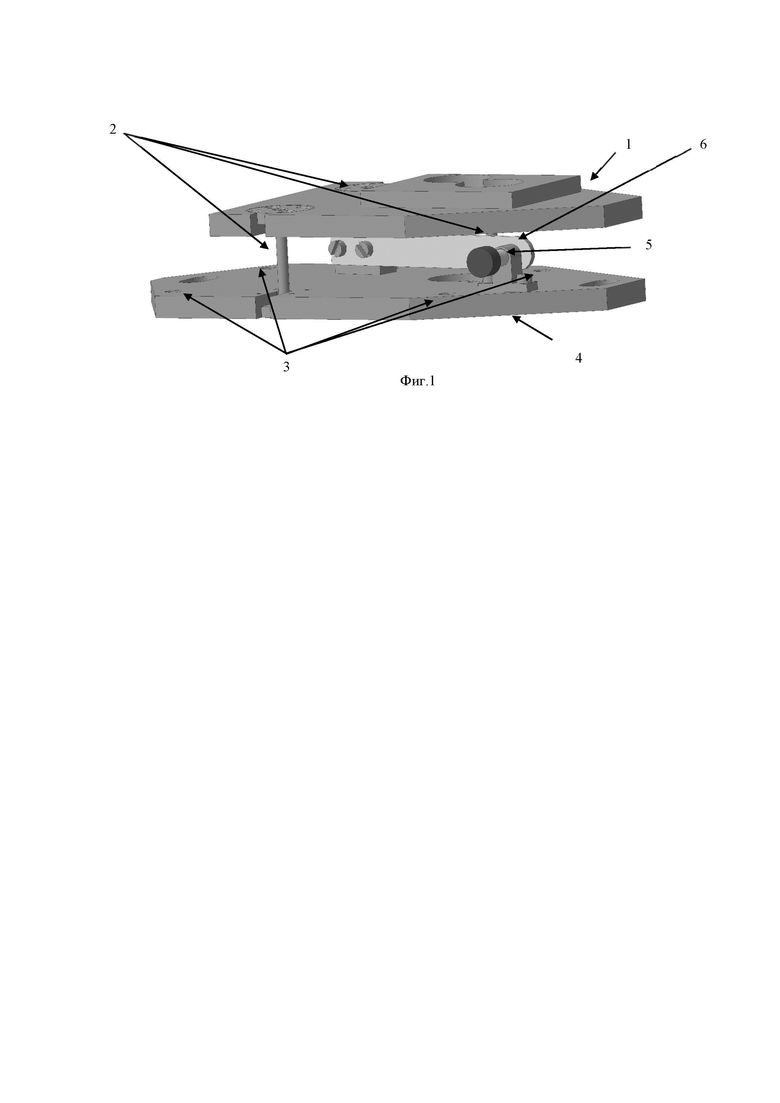

На фиг. 1. представлено юстировочное устройство для оптических элементов, где

1 - подвижная платформа, на которой закрепляется оправа для оптического элемента, 2 - упругие опоры в виде металлических стержней, 3 - отверстия с резьбой в основании под регулировочные винты для предварительной подстройки в вертикальной и горизонтальной плоскостях, 4 - неподвижное основание, 5 - регулировочный винт, 6 - плоская пружина.

Юстировочное устройство для оптических элементов работает следующим образом:

При прямолинейном движении регулировочного винта в плоской пружине возникает сила упругой деформации

где S1 - расстояние, на которое переместился регулировочный винт, knn - коэффициент упругости плоской пружины.

Во втором конце пружины, который закреплен на подвижной платформе, возникает сила равная по значению, но противоположная по направлению силе упругости конца плоской пружины, опирающегося на винт продольного перемещения. Под действием этой силы подвижная платформа совершает поворот вокруг своей оси симметрии, в результате чего в упругих опорах происходит сложная деформация и возникает сила упругости, стремящаяся вернуть платформу в исходное положение

где S2 - длина дуги, которую проходит платформа при повороте, kyo - коэффициент упругости опор.

Как и в предыдущем случае, знак минус показывает возвращающее действие силы.

Исходя из третьего закона Ньютона, модули сил упругости плоской пружины и упругих опор равны и получим следующее:

Величина K по сути является коэффициентом редукции, значение которого влияет на величину угла поворота юстировочного устройства. В зависимости от коэффициентов упругости плоской пружины и упругих опор коэффициент редукции может достигать сколь угодно малых значений в диапазоне 0˂К˂1. Благодаря чему точность наведения излучения оптическим элементом по азимутальному углу также увеличивается. При этом, ось вращения подвижной платформы остаётся стабильной по углу, так как упругие опоры испытывают одинаковую упругую деформацию.

Значение угла в радианах, на который повернулась платформа с оправой, найдем из (3), принимая во внимание, что длина дуги связана с плоским углом как S2=RΘ, и тогда

где R - радиус подвижной платформы.

Для автоматизации процесса перестройки по азимутальному углу в устройстве может быть использован актуатор для линейного перемещения свободного конца плоской пружины.

Похожие патенты RU2834778C1

название год авторы номер документа
Устройство для юстировки оптических элементов 1983
  • Болдин Анатолий Константинович
  • Сеславинский Игорь Алексеевич
  • Синельникова Инна Федоровна
  • Суворов Борис Александрович
SU1092457A1
ЮСТИРОВОЧНЫЙ МЕХАНИЗМ ЭЛЕМЕНТОВ ОПТИЧЕСКИХ СХЕМ 2017
  • Герасименко Григорий Юрьевич
  • Петров Александр Павлович
  • Устич Виктор Григорьевич
  • Фролов Юрий Николаевич
RU2663274C1
Юстировочный прибор 1979
  • Семенов Степан Сергеевич
SU792200A1
УСТРОЙСТВО ДЛЯ ЮСТИРОВКИ ОПТИЧЕСКИХ ЭЛЕМЕНТОВ 2005
  • Григорович Сергей Викторович
  • Анненков Владимир Иванович
  • Золотов Борис Иванович
  • Якутова Надежда Андреевна
RU2336545C2
Устройство для юстировки оптических элементов 1984
  • Новиков Евгений Иванович
  • Стручков Виктор Константинович
SU1167564A1
УСТРОЙСТВО ДЛЯ ЮСТИРОВКИ ОПТИЧЕСКИХ ЭЛЕМЕНТОВ 2008
  • Григорович Сергей Викторович
  • Анненков Владимир Иванович
  • Золотов Борис Иванович
  • Якутова Надежда Андреевна
RU2394259C1
Юстировочный стол 1989
  • Горобец Борис Филиппович
SU1721574A1
Устройство для юстировки оптического элемента 1990
  • Романенко Виталий Деомидович
SU1781660A1
Юстировочное устройство 1990
  • Марусик Владимир Вячеславович
  • Окишева Любовь Александровна
SU1705790A1
ОТРАЖАТЕЛЬНЫЙ УГЛОМЕРНЫЙ ИНСТРУМЕНТ 2001
  • Латышев Я.М.
RU2190188C1

Иллюстрации к изобретению RU 2 834 778 C1

Реферат патента 2025 года Юстировочное устройство для оптических элементов

Изобретение относится к области оптико-механического приборостроения и может быть использовано для точной регулировки оптических элементов, например дифракционной решетки в компрессоре лазерной системы или призмы в спектрографе. Технический результат направлен на обеспечение прецизионной юстировки оптических элементов по азимутальному углу и повышение жесткости конструкции и стабильности в плоскости подстройки. Юстировочное устройство содержит неподвижное основание, подвижную платформу для оправы оптического элемента, регулировочный винт, подвижная платформа закреплена на основании с помощью трёх упругих опор, которые установлены по нормали к неподвижному основанию, жестко скрепляя их между собой по оси вращения, при этом устройство имеет одну плоскую пружину, которая одним концом закреплена на платформе, а другим опирается на регулировочный винт, закреплённый на неподвижном основании. 1 ил.

Формула изобретения RU 2 834 778 C1

Юстировочное устройство, содержащее неподвижное основание, подвижную платформу для оправы оптического элемента, регулировочный винт, отличающееся тем, что подвижная платформа закреплена на основании с помощью трёх упругих опор, которые установлены по нормали к неподвижному основанию, жестко скрепляя их между собой по оси вращения, при этом устройство имеет одну плоскую пружину, которая одним концом закреплена на платформе, а другим опирается на регулировочный винт, закреплённый на неподвижном основании.

Документы, цитированные в отчете о поиске Патент 2025 года RU2834778C1

УСТРОЙСТВО ЮСТИРОВКИ СФЕРИЧЕСКОЙ ОПРАВЫ ОПТИЧЕСКОГО ЭЛЕМЕНТА 2015
  • Ярулина Наталья Борисовна
  • Орехов Георгий Викторович
  • Гладилин Александр Александрович
RU2599598C1
СПОСОБ ФЛОТАЦИИ ФЛЮОРИТОВЫХ РУД 0
  • А. Н. Гребнев, В. И. Трунов Красовский, Ю. А. Быков Е. Ф. Кири
SU196003A1
US 10133021 B2, 20.11.2018
ЮСТИРОВКА РАССТОЯНИЯ ОТ РЕШЕТКИ ИСТОЧНИКА ДО ФАЗОВОЙ РЕШЕТКИ ДЛЯ ФАЗОВОЙ НАСТРОЙКИ В НЕСКОЛЬКО ПОРЯДКОВ ПРИ ДИФФЕРЕНЦИАЛЬНОЙ ФАЗОВО-КОНТРАСТНОЙ ВИЗУАЛИЗАЦИИ 2013
  • Мартенс Герхард
  • Дерр Хайнер
  • Истель Томас Детлеф
  • Рессль Эвальд
  • Ван Стевендал Удо
RU2631183C2
ОПТИЧЕСКАЯ ЮСТИРОВКА ОПТИЧЕСКОЙ ПОДСИСТЕМЫ ПО ОТНОШЕНИЮ К ОПТОЭЛЕКТРОННОМУ ПРИБОРУ 2017
  • Валланс, Роберт, Риан
  • Клотц, Грегори Л.
  • Данненберг, Рэнд Д.
RU2745381C2

RU 2 834 778 C1

Авторы

Неделькин Николай Викторович

Бабушкин Павел Александрович

Даты

2025-02-14Публикация

2024-09-13Подача
