АГРЕГАТ И СПОСОБ ДЛЯ ПРОТРАВЛИВАНИЯ СЕМЯН СЕЛЬСКОХОЗЯЙСТВЕННЫХ КУЛЬТУР Российский патент 2025 года по МПК A01C1/06

Предлагаемое изобретение относится к области предпосевной обработки семян сельскохозяйственных культур. Может быть использовано для их протравливания, а также дражирования.

Известны устройства, в которых для протравливания семенной материал смешивают с химическими препаратами в псевдокипящем потоке, производимом специальными воздуходувками, вводя химикаты в виде аэрозолей, но наиболее широко используется механическое смешение в барабанах с внутренними рабочими органами различной формы [1,2]. Однако такие устройства отличаются сложностью конструкции, большой энергоемкостью, металлоемкостью, травматичностью семян и неравномерностью покрытия их химикатами.

За прототип принято устройство, в котором для смешивания семенного материала с протравливающим составом используется аппарат, где смесительная емкость - барабан совершает движение типа «пьяной бочки» с переменной скоростью за счет использования отдельных приводов на каждую сторону барабана и универсального шарнира Гука-Кардана [3]. Однако конструкция аппарата довольно энергоемка, сложна и металлоемка. Кроме того, объем барабана, используемый для смешения, сильно ограничен его постоянно открытой горловиной для загрузки семян и движением барабана, при котором он может через эту горловину часть семенного материала с протравливающим составом выбрасывать наружу при каждом своем обороте.

Задачей изобретения является устранение указанных недостатков и разработка агрегата для протравливания семян сельскохозяйственных культур, устраняющего указанные недостатки, и способа протравливания семян с использованием предлагаемого агрегата.

Технический результат, на достижение которого направлено данное решение, заключается в создании в смесительной емкости - барабане взвешенной смеси семян с протравливающим препаратом, который так же, как и семенной материал доставляется в барабан порционно в виде порошка или аэрозоли. Происходит обволакивание семян частицами химикатов в этой взвеси под действием инерционных сил самих частиц смеси, возникающих за счет придания барабану сложного неравномерного движения в пространстве. Так как на семенной материал не действуют перемешивающие рабочие органы, семена не травмируются и, за счет придания смеси взвешенного состояния внутри барабана, покрытие семян протравливающим препаратом происходит равномерно.

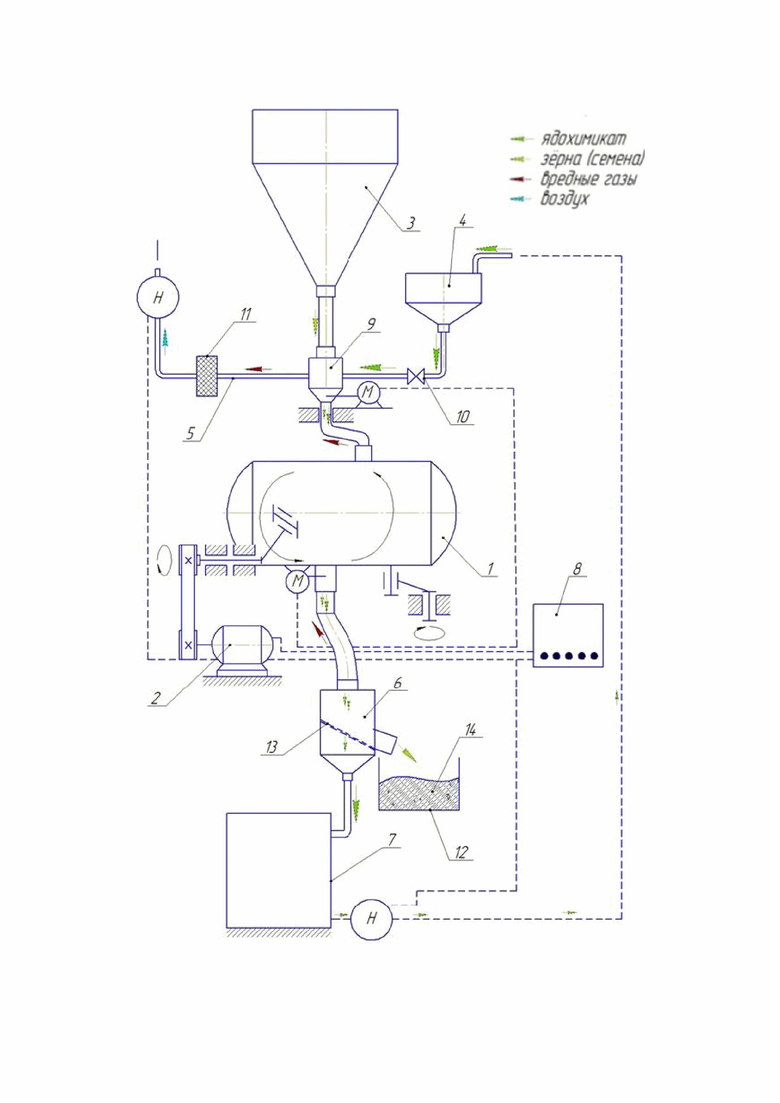

Технический результат достигается тем, что агрегат для протравливания семян сельскохозяйственных культур, характеризующийся тем, что состоит из бункера с впускным коллектором, оборудованным шиберной заслонкой и трубопроводом для впуска ядохимикатов из емкости для ядохимикатов, содержащей дозатор. При этом впускной коллектор связан гофрированным рукавом с барабаном пространственного смесителя [4], в котором происходит протравливание семян ядохимикатами. За счет особой конструкции барабана и связанных шарнирно с ним и со станиной кривошипов, барабан получает сложное неравномерное движение в пространстве. В результате этого движения семена вместе с протравливающим препаратом находятся внутри барабана во взвешенном состоянии, перемещаясь под действием инерционных сил. Барабан пространственного смесителя через гофрированный рукав связан с бункером для обработанных семян, в котором расположена наклонная решетка для разделения протравленных семян от ядохимикатов. Бункер для обработанных семян соединен с тарой обработанных семян и емкостью для отработанных ядохимикатов, которая соединена с емкостью для ядохимикатов, при этом впускной коллектор соединен с отсасывающей системой. Схема предлагаемого агрегата представлена на фигуре. Он работает следующим образом. Семена из бункера 3 самотеком через впускной коллектор 9, оборудованный шиберной заслонкой и трубопроводом для впуска ядохимикатов из емкости 4 с дозатором 15 и отсоса вредных газов, поступают через гофрированный рукав в барабан 1 пространственного смесителя, который приводится в движение через клиноременную передачу электродвигателем 2. После того, как обработка семян будет произведена, открывается нижняя шиберная заслонка, и смесь по гофрированному рукаву поступает в бункер 6, в котором, проходя по наклонной решетке 13, разделяется на обработанные семена и ядохимикаты. Обработанные семена попадают в тару 12, а ядохимикаты сначала собираются в емкость 7, а затем насосом перекачиваются в емкость 4 для повторного использования. Затем процесс протравливания повторяется, так как агрегат работает циклично.

Предлагается способ протравливания семян сельскохозяйственных культур, характеризующийся тем, что протравливание семян осуществляется с использованием представленного выше агрегата для протравливания семян сельскохозяйственных культур, при этом семена из бункера самотеком через впускной коллектор, поступают через гофрированный рукав в барабан пространственного смесителя, в котором происходит протравливание семян ядохимикатами, поступающими туда из емкости для ядохимикатов, оборудованной дозатором. При этом семена вместе с ядохимикатами находятся внутри барабана во взвешенном состоянии, и происходит обволакивание семян частицами химикатов в этой взвеси под действием инерционных сил самих частиц смеси, возникающих за счет придания барабану сложного неравномерного движения в пространстве. Так как на семенной материал не действуют перемешивающие рабочие органы, семена не травмируются и, за счет придания смеси взвешенного состояния внутри барабана, покрытие семян протравливающим препаратом происходит равномерно. После того, как семена обработаны, они по гофрированному рукаву поступают в бункер для обработанных семян, в котором, проходя по наклонной решетке, разделяются на обработанные семена и ядохимикаты, при этом обработанные семена попадают в тару обработанных семян, а ядохимикаты в емкость для отработанных ядохимикатов, из которой насосом перекачиваются в емкость для повторного использования.

Список использованной литературы:

1. Ступин В.А. Разработка и обоснование рациональных параметров барабанного протравливателя с кольцевыми вставками: Дисс… канд. техн. наук: 05.20.01 В.А. Ступин - Уфа, 2021. - 165 с.

2. Клочков А.В. Машины и оборудование в растениеводстве. Протравливатели семян/ А.В. Клочков и др. - Горки: БГСХА, 2021. - 24 с.

3. Патент №2492613 РФ, МПК А01 С01/06 (2006.01). Устройство для протравливания семян/ С.М. Яхин, Р.Ш. Марданов, И.И. Алиакберов; №2012106940/13 заявлено 27.02.2012. Опубл. 20.09.2013. Бюл. №26.

4. Патент №27775306 РФ, МПК В01 F29/60 (2022.01). Смеситель-галтователь/ А.П. Мудров, Г.В. Пикмуллин; №2021124607 заявлено 18.08.2021. Опубл. 29.06.2022. Бюл. №19.

Изобретение относится к области сельского хозяйства. Предложен агрегат для протравливания семян сельскохозяйственных культур, который состоит из бункера с впускным коллектором, оборудованным шиберной заслонкой и трубопроводом для впуска ядохимикатов из емкости для ядохимикатов, содержащей дозатор. При этом впускной коллектор связан гофрированным рукавом с барабаном пространственного смесителя, в котором происходит протравливание семян ядохимикатами, при этом семена вместе с ядохимикатами находятся внутри барабана во взвешенном состоянии. Барабан через другой гофрированный рукав связан с бункером для обработанных семян, в котором расположена наклонная решетка для отделения протравленных семян от ядохимикатов. Бункер для обработанных семян соединен с тарой обработанных семян и емкостью для отработанных ядохимикатов, из которой они поступают в емкость для повторного использования. Также предложен способ протравливания семян. Изобретение обеспечивает равномерное покрытие семян протравливающим препаратом. 2 н.п. ф-лы, 1 ил.

1. Агрегат для протравливания семян сельскохозяйственных культур, характеризующийся тем, что состоит из бункера с впускным коллектором, оборудованным шиберной заслонкой и трубопроводом для впуска ядохимикатов из емкости для ядохимикатов, содержащей дозатор, при этом впускной коллектор связан гофрированным рукавом с барабаном пространственного смесителя, в котором происходит протравливание семян ядохимикатами, при этом семена вместе с ядохимикатами находятся внутри барабана во взвешенном состоянии; а барабан через другой гофрированный рукав связан с бункером для обработанных семян, в котором расположена наклонная решетка для отделения протравленных семян от ядохимикатов, при этом бункер для обработанных семян соединен с тарой обработанных семян и емкостью для отработанных ядохимикатов, из которой они поступают в емкость для повторного использования, при этом впускной коллектор соединен с отсасывающей системой.

2. Способ протравливания семян сельскохозяйственных культур, характеризующийся тем, что протравливание осуществляется агрегатом по п. 1, при этом семена из бункера самотеком через впускной коллектор поступают через гофрированный рукав в барабан пространственного смесителя, в котором происходит протравливание семян ядохимикатами, поступающими туда из емкости для ядохимикатов, оборудованной дозатором, при этом семена вместе с ядохимикатами находятся внутри барабана во взвешенном состоянии, и, после того, как семена обработаны, они по гофрированному рукаву поступают в бункер для обработанных семян, в котором, проходя по наклонной решетке, разделяются на обработанные семена и ядохимикаты, при этом обработанные семена попадают в тару обработанных семян, а ядохимикаты в емкость для отработанных ядохимикатов, из которой насосом перекачиваются в другую емкость для повторного использования.
