Легкосбрасываемая кровля резервуара Российский патент 2025 года по МПК B65D88/08 A62C3/06

Описание патента на изобретение RU2834800C1

Изобретение относится к области нефтяной и газовой промышленности при эксплуатации резервуаров вертикальных стальных (РВС) для хранения нефти, газового конденсата и попутно добываемой воды, в частности к стационарным крышам резервуаров вертикальных стальных, содержащим легкосбрасываемые элементы кровли резервуара, обеспечивающие повышение надежности при наступлении критических условий по давлению внутри газовой области РВС.

Известна стационарная каркасная купольная крыша резервуара для нефти и нефтепродуктов, содержащая несущий каркас кровли, выполненный из углеродистой стали, включающий радиальные и кольцевые элементы жесткости, опирающиеся на стенку резервуара через опорное кольцо, и листы настила («Правила устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов» ПБ 03-605-03, М.: НТЦ «Промышленная безопасность», 2008, стр. 47 п.3.7.7). Настил свободно лежит на радиальных балках и не приварен к каркасу.

Недостатком конструкции является недостаточная надежность и безопасность при эксплуатации РВС из-за жесткого крепления зон разрушения крыши к каркасу и стенкам резервуаров. При наступлени и критических условий по давлению внутри газовой области РВС вследствие воспламенения или взрыва с высокой скоростью расширения газов и паров, происходит разрушение целостности резервуаров, разлет элементов конструкции, деформация конструкции, что приводит к различным ремонтным работам для восстановления проектных характеристик и рабочих свойств РВС. Зоны разрушения крыши находятся в зоне потенциального нахождения обслуживающего и ремонтного персонала.

Известна кровля над взрывоопасными помещениями, содержащая каркас и настил с элементами легкосбрасываемого настила, уложенного на уголок каркаса, удерживаемого в проектном положении крепежными элементами, установленными на верхней плоскости противоположных сторон каркаса, крепежные элементы выполнены в виде пластин и прикреплены болтом к каркасу панели с возможностью свободного вертикального перемещения (а.с. SU № 791853, опубл. 30.12.1980). Конструкция обеспечивает легкосбрасываемость настила.

Недостатками являются сложность конструкции и наличие болтового крепления кровли к каркасу помещения, что, с учетом изготовления кровли из металлического листа толщиной 3-6 мм, приводит к избыточной нагрузке при воздействии взрыва, приводящей к деформации корпуса и каркаса сооружения, а также узкая область применения из-за невозможности использования в резервуарах для нефти и нефтепродуктов.

Известна конструкция легкосбрасываемого покрытия сооружений для промышленных зданий с повышенной взрывопожарной опасностью, содержащего фермы и ячейки из створок, каждая ячейка снабжена по крайней мере одной закрепленной на ферме направляющей, имеющей внутри тормозной элемент, и входящим в нее одним концом упорным стержнем с возможностью скольжения его концевой части вдоль тормозного элемента, а другим концом прикрепленным к створке, при этом створки выполнены с расположенными на концах их зарядами направленного действия (а.с. SU № 1411407, опубл. 23.07.1988). В момент взрыва створка, открываясь, тянет за собой упорный стержень. Лапка упорного стержня проходит между передней панелью направляющего устройства и тормозным элементом, устаналивается над выступом фиксируя створку в открытом положении. Возможность открывания створки в результате только пожара может быть обеспечена зарядом направленного действия, срабатывающим либо при повышении температуры окружающей среды до 150-200°С, либо от кнопки дистанционного управления. Заряд крепится над свободной кромкой створки. Конструкция повышает надежность работы покрытия и уменьшае трудоемкость восстановительных работ.

Недостатками являются наличие дополнительных конструктивных элементов для фиксации откидывающейся створки, их техническая сложность. Данные элементы в конструкции силового каркаса применяемых резервуаров отсутствуют, что влечет за собой необходимость разработки нового проекта на резервуар с усиленным каркасом. Дополнительный элемент в виде направленного заряда в конструкции требует периодической замены и его применение на взрывопожароопасных объектах не допускается. Узкая область применения из-за невозможности использования в резервуарах для нефти и нефтепродуктов.

Известна конструкция легкосбрасываемого покрытия сооружений для взрывоопасных производств, содержащая щит с выступами, несущие конструкции, демфирующие элементы, крепящие подвижно щит к несущим конструкциям, легкосбрасываемые элементы, толкатели (а.с. SU № 1544929, опубл. 23.02.1990). При заданном уровне давления на нижнюю поверхность подвижного щита начинается его перемещение вверх. Толкатели перемещают и легкосбрасываемый элемент, на который также действует взрывная волна. Происходит вскрытие кровли и снижение уровня избыточного давления. Демпфирующие элементы снижают давление, приходящееся на несущие конструкции. Конструкция повышает надежность покрытия за счет снижения сопротивления взрывной волне.

Недостатками являются отсутствие прямого прохода продуктов взрыва за счет поперечного расположения сбросных элементов, что препятствует прохождению фронта избыточного давления при взрыве. Отсутствие прямого прохода для ударной волны приведет к избыточной нагрузке на каркас резервуара через элементы демпфирования.

Известна конструкция стационарной крыши вертикального стального резервуара, содержащая легкосбрасываемый настил, прикрепленный с помощью разрывного болтового соединения (патент RU № 216538, опубл. 14.02.2023). «Слабый узел» легкосбрасываемого настила может устраиваться по уторному шву крыши либо по границе площади окна безопасной разгерметизации, которая индивидуально рассчитывается для резервуара и зависит от объема и вида нефтепродукта. Разрывное болтовое соединение представляет собой разрывные болты или разрывные гайки. Герметичность узлов (соединение настила и балки) обеспечивается с помощью материалов уплотнения, в качестве которых могут применяться, например, этиленпропиленовый каучук, пенополиуретановые уплотнители, бутадиен-нитрильный каучук, нитрил. Во избежание негативного воздействия паров нефтепродуктов уплотнительные элементы оборачивают в фольгу из свинцового материала. Настил дополнительно закреплен на тросовых ограничителях. Конструкция обеспечивает повышение пожарной безопасности при взрыве резервуара вследствие использования болтового крепления настила, которое обеспечит равномерную затяжку болтов, равномерное прижатие настила к опорным балкам и равномерный сброс легкосбрасываемого настила.

Недостатками являются наличие жесткого крепления зон разрушения к каркасу и стенкам резервуаров, что ведет к деформации конструкции при взрыве и не решает задачи по сохранению целостности силового каркаса и корпуса резервуара.

Известна конструкция стационарных крыш резервуаров, предусматривающая легкосбрасываемый настил со «слабым узлом» соединения настила крыши со стенкой, обеспечивающий частичный или полный отрыв настила от каркаса крыши и быстрый сброс избыточного давления (ГОСТ 31385-2016). Настил приваривают только к верхнему кольцевому элементу стенки угловым швом с катетом не долее 5 мм.

Недостатком «слабого узла» является его исполнение в виде сварного шва, которое зависит от человеческого фактора при выполнении работ и квалификации сварщика, неравномерность сварного шва и вследствие этого разные прочностные характеристики крепления легкосбрасываемого настила с опорной конструкцией, влияющей на пожарную безопасность резервуара.

Известна конструкция крыши резервуара для хранения жидких грузов, например нефтепродуктов, содержащая противопожарные щиты, в которые вмонтированы пеногенераторы и люки с крышками, причем каждый щит имеет участок обшивки с ослабленными сварными швами, обеспечивающими предотвращение разрушения конструкций резервуара путем своевременного сброса избыточного давления через крышки и ослабленные участки кровли (патент RU № 2121048, опубл. 27.10.1998). При возникновении аварийной пожарной ситуации внутри резервуара путем дистанционного управления тягой открываются все сблокированные крышки люков, благодаря чему сбрасывается избыточное давление внутри резервуара. В случае недостаточного сброса давления через крышки люков происходит раскрытие ослабленных швов участков противопожарных щитов.

Недостатками являются наличие жесткого крепления противопожарных щитов к каркасу и стенкам резервуаров через ослабленные швы, что ведет к деформации конструкции и не решает поставленной задачи по сохранению целостности силового каркаса и корпуса резервуара при взрыве. Конструкция дополнительно усложнена элементами системы пожаротушения в виде пеногенераторов, которые также требуют крепления к корпусу резервуара, что приведет к отрыву мест крепления при взрыве и нарушения целостности стенок резервуара. Недостатком известной конструкции является то, что в случае аварийной пожарной ситуации ослабленные швы участков противопожарных щитов не раскрывается полностью, что снижает надежность эксплуатации резервуара для нефти и нефтепродуктов.

Наиболее близким является устройство стационарной крыши резервуара нефтепродуктов, содержащее каркас, настил с раскрывающимся элементом настила, устройство фиксации раскрывающегося элемента настила, герметизирующий элемент раскрывающегося элемента настила (патент RU № 2694851, опубл. 17.07.2019). Раскрывающиеся элементы настила смонтированы в стационарной крыше в форме отверстий, перекрытых люками с возможностью их открывания. Устройства фиксации раскрывающихся элементов настила - люков смонтированы в пазу на кронштейне с возможностью перемещения вокруг оси. Устройство удержания каждого люка представлено в виде эластичного гибкого элемента, выполненного, например, в виде резинового жгута, изготовленного из термостойкого материала, причем один конец жгута закреплен около люка на стационарной крыше резервуара, а второй конец - на коромысле поворотной части люка. Герметичность отверстия в стационарной крыше, перекрытого люком, осуществляется резиновым кольцом. Применение настоящего изобретения позволяет осуществить при аномальном развитии событий управляемый аварийный выброс парогазовой смеси из свободного объема резервуара и последующую герметизацию названного объема после выравнивания давление парогазовой смеси в паровоздушном пространстве резервуара.

Недостатками являются расположение раскрывающихся элементов в зоне потенциального нахождения обслуживающего персонала, узкая область применения устройства только для резервуаров с плавающей крышей. Согласно принципу действия восстановление целостности закрытием люков предусмотрен резиновый жгут, который требует периодического обслуживания и замены. Герметизация выполнена резиной круглого сечения, что недостаточно обеспечивает надежную и качественную герметизацию внутренней газовой полости резервуара для исключения выбросов углеводородов при нормальной работе резервуара.

Технической задачей изобретения является разработка конструкции кровли для всех типов со стационарной крышей резервуаров для хранения нефти, газового конденсата и попутно добываемой воды содержащей легкосбрасываемые разрывные элементы кровли резервуара, которые при возникновении критических условий по давлению внутри газовой области резервуаров вертикальных стальных, вследствие воспламенения или взрыва с высокой скоростью расширения газов и паров, исключают или минимизируют последствия разрушения целостности резервуара, сокращая объемы ремонтных работ для восстановления проектных характеристик и рабочих свойств РВС.

Техническими результатами изобретения являются повышение надежности и безопасности эксплуатации резервуара вертикального стального для хранения нефти, газового конденсата и попутно добываемой воды, исключение или сокращение затрат на ремонты, а также расширение области применения и арсенала технических средств, обеспечивающих управляемый аварийный выброс парогазовой смеси из свободного объема резервуара при возникновении критических условий по давлению внутри газовой области резервуара вертикального стального и последующую герметизацию резервуара после выравнивания давления парогазовой смеси в паровоздушном пространстве резервуара.

Технические результаты достигаются легкосбрасываемой кровлей резервуара, содержащей несущий каркас, включающий радиальные и кольцевые элементы жесткости, опирающийся на стенку резервуара, стационарную часть кровли, включающую листы настила с раскрывающимся элементом настила, устройство фиксации раскрывающегося элемента настила, резиновый уплотнитель раскрывающегося элемента настила.

Новым является то, что раскрывающийся элемент настила выполнен в виде радиально расположенного, как минимум одного листа настила, соединенного герметичным соединением с резиновым уплотнителем, причем герметичное соединение поверхности раскрывающегося элемента настила с радиальными элементами жесткости выполнено в виде П-образного продольного опорного профиля, внутри которого размещен в натяг резиновый уплотнитель П-образной формы с продольными выступающими выштамповками с обеих внутренних сторон, плотно прилегающих к вертикальной поверхности жестко соединенных опорных уголков, горизонтальными сторонами соединенных жестко с радиальными элементами жесткости несущего каркаса, а герметичное соединение поверхности раскрывающегося разрывного элемента настила по периметру контакта со стенкой резервуара выполнено в виде сегмента П-образного опорного профиля, внутри которого размещен в натяг резиновый уплотнитель П-образной формы с продольными выступающими выштамповками с обеих внутренних сторон, плотно прилегающих к вертикальной поверхности жестко соединенных опорных уголков, размещенных с двух сторон верхней части стенки резервуара, и горизонтальными сторонами соединенных жестко с опорными уголками, герметичное соединение поверхности раскрывающегося элемента настила с центральным кольцом жесткости выполнено в виде сегмента П-образного опорного профиля, внутри которого размещен в натяг резиновый уплотнитель П-образной формы с продольными выступающими выштамповками с обеих внутренних сторон, плотно прилегающих к вертикальной поверхности жестко соединенных опорных уголков, горизонтальными сторонами жестко соединенных к центральным кольцом жесткости каркаса, устройство фиксации раскрывающегося элемента настила выполнено в виде подвижного элемента, жестко соединенного через кронштейн с подвижным раскрывающимся элементом настила.

Сущность изобретения.

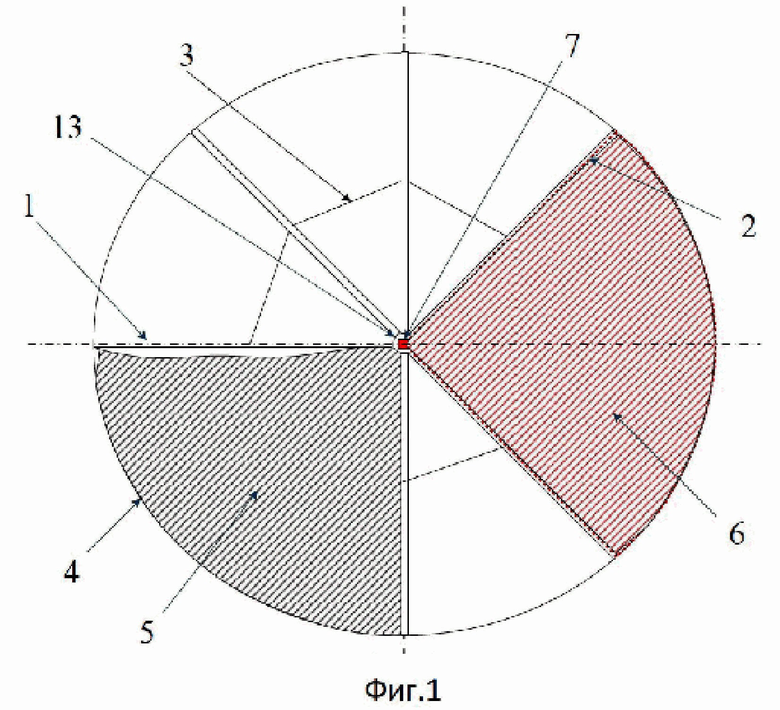

Легкосбрасываемая кровля резервуара содержит несущий каркас кровли 1 (фиг. 1, 6), включающий радиальные 2 (фиг. 1, 2, 5) и кольцевые 3 (фиг. 1) элементы жесткости, опирающийся на стенку резервуара 4 (фиг. 1, 2, 6), стационарную часть кровли 5 (фиг. 1, 2), включающую листы настила с раскрывающимся элементом настила 6 (фиг. 1, 3, 4, 5, 6), устройство фиксации 7 (фиг. 1, 2) раскрывающегося элемента настила, резиновый уплотнитель 8 (фиг. 5, 6) раскрывающегося элемента настила.

Раскрывающийся элемент настила 6 выполнен в виде радиально расположенного, как минимум одного листа настила 6, соединенного герметичным соединением с резиновым уплотнителем 8. Раскрывающийся элемент настила 6 легкосбрасываемой разрывной кровли резервуаров изготавливается из основного проектного конструктивного материала стационарной крыши на каркасе. Для РВС настил кровли - это листовой металл толщиной более 3 мм, соединенный сваркой, с антикоррозионным покрытием. Каркас кровли - это радиальные 2 и кольцевые 3 элементы жесткости из стальной профильной трубы расчетных размеров и толщины, исходя из размеров и назначения резервуара с антикоррозионным покрытием. Соединение настила кровли и несущего каркаса осуществляется сваркой.

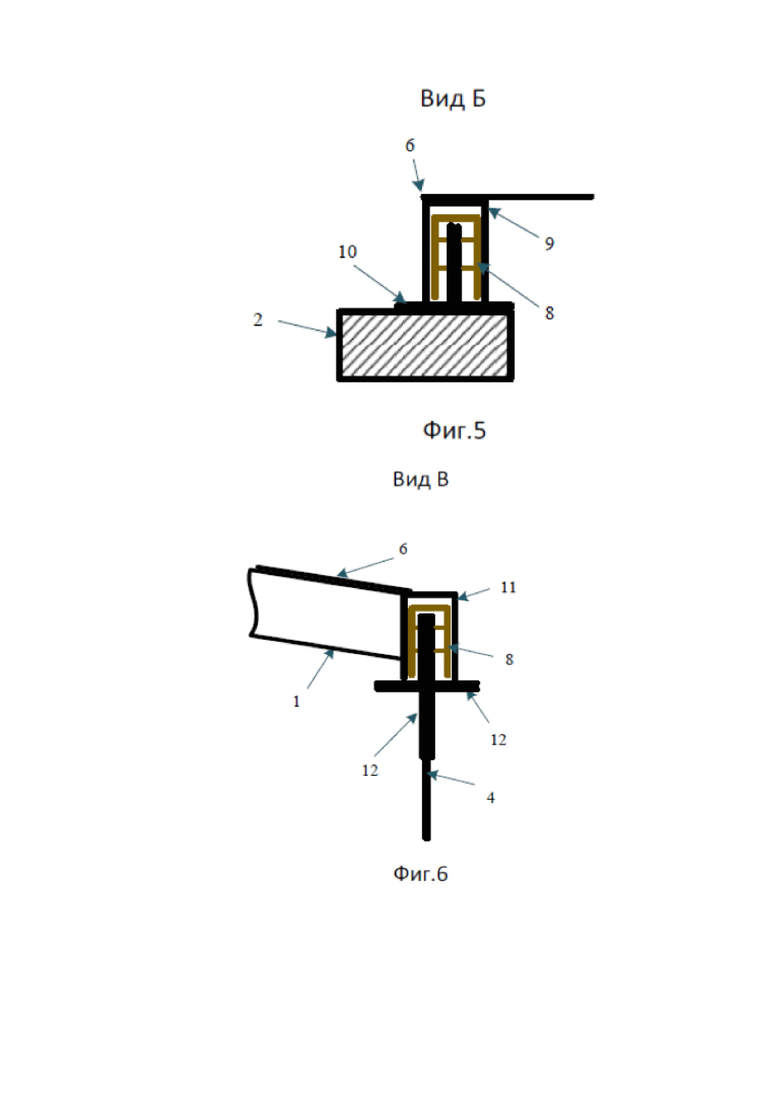

Герметичное соединение поверхности раскрывающегося элемента настила 6 с радиальными элементами жесткости выполнено в виде П-образного продольного опорного профиля 9 (фиг. 5), внутри которого размещен в натяг резиновый уплотнитель П-образной формы 8 с продольными выступающими выштамповками с обеих внутренних сторон, плотно прилегающих к вертикальной поверхности жестко соединенных опорных уголков 10 (фиг. 5), горизонтальными сторонами соединенных жестко к радиальным элементам жесткости 2 несущего каркаса 1. К радиальным элементам жесткости, на которые приваривают опорные уголки, параллельно приваривают радиальные листы стационарной крыши. П-образный продольный опорный профиль 9 выполнен из стального П-образного профиля высотой 30-80 мм, шириной боковин 30-120 мм, толщиной стенки 4-6 мм. Резиновый уплотнитель П-образной формы 8 выполнен из резины марки 3 «Техпластина АМС» (атмосферо-маслостойкая) ГОСТ 7338-90 «Пластины резиновые и резинотканевые. Технические условия».

Герметичное соединение поверхности раскрывающегося разрывного элемента настила 6 по периметру контакта со стенкой резервуара 4 выполнено в виде сегмента П-образного опорного профиля 11 (фиг. 6), внутри которого размещен в натяг резиновый уплотнитель П-образной формы 8 с продольными выступающими выштамповками с обеих внутренних сторон, плотно прилегающих к вертикальной поверхности жестко соединенных опорных уголков 12 (фиг. 12), размещенных с двух сторон верхней части стенки резервуара 4, и горизонтальными сторонами соединенных жестко с нижними опорными уголками 12. Опорные уголки 10, 12 по ГОСТ «8510-86 «Уголки стальные горячекатанные неравнополочные» типа 140х90х8 (высота, ширина, толщина стенки).

Герметичное соединение поверхности раскрывающегося элемента настила 6 с центральным кольцом жесткости 13 (фиг. 2) выполнено в виде сегмента П-образного опорного профиля 11, внутри которого размещен в натяг резиновый уплотнитель П-образной формы с продольными выступающими выштамповками с обеих внутренних сторон 8, плотно прилегающих к вертикальной поверхности жестко соединенных опорных уголков 12, горизонтальными сторонами жестко соединенных к центральным кольцом жесткости 13 каркаса.

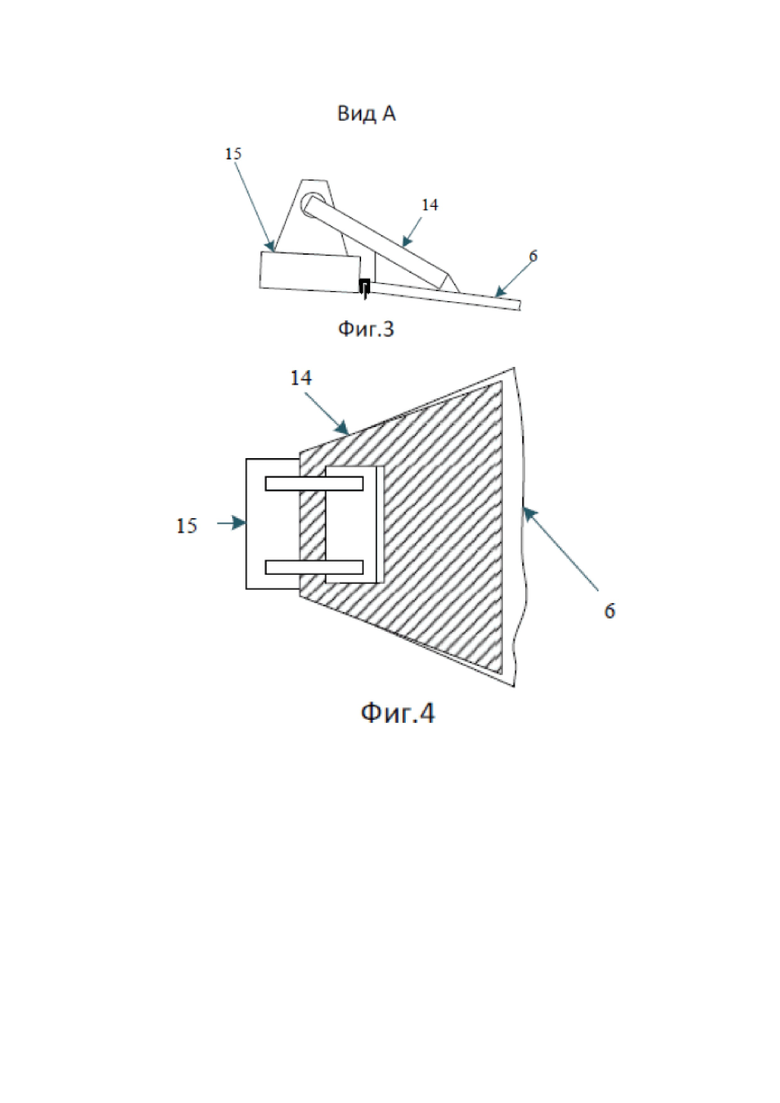

Устройство фиксации 7 раскрывающегося элемента настила 6 выполнено в виде подвижного элемента 14 (фиг. 3, 4), жестко соединенного через кронштейн 15 с подвижным раскрывающимся элементом 6 настила. Устройство фиксации выполнено из стальных элементов 14 и 15. Элемент 15 представляет собой кронштейн с двумя отверстиями для присоединения элемента 14 по принципу подвижной петли, приваренный к центральной стойке резервуара или стыку несущих профилей кровли резервуара. Элемент 15 обеспечивает фиксацию легкосбрасываемого элемента кровли в горизонтальной плоскости и обеспечивает равномерное распределение нагрузки на конструктивные элементы стенок и кровли резервуара. Элемент 14 представляет собой стальной лист толщиной не менее 8 мм и имеющий трапециевидную форму, верхняя, короткая сторона которого имеет вырез для обеспечения свободного хода в петле кронштейна 15.

Предлагаемая конструкция выполнения раскрывающегося элемента настила 6 и его соединения со стенкой резервуара 4 и элементами жесткости несущего каркаса и конструкция устройства фиксации 7 раскрывающегося элемента настила 6 обеспечивают:

- герметичное соединение и закрытие под собственным весом, исключающее потери газов и паров углеводородов при эксплуатации,

- безопасный сброс избыточного давления из газовой полости резервуара, без нарушения целостности основного корпуса и стационарной части кровли при давлениях более 5 кПа,

- возможность использования на всех типоразмерах РВС со стационарной крышей, возможность адаптации для пантонных и купольных крыш резервуаров,

- исключение повреждения обслуживающего персонала за счет направления подъема раскрывающегося элемента настила в противоположную сторону от мест постоянного размещения людей и критического оборудования объектов,

- расширяет и упрощает технологические возможности эксплуатации РВС при осуществлении работ по очистке, ремонтах и диагностировании резервуаров за счет наличия быстросъемного элемента кровли,

что повышает надежность и безопасность при эксплуатации резервуара вертикального стального для хранения нефти, газового конденсата и попутно добываемой воды и при возникновении критических условий по давлению внутри газовой области резервуара вертикального стального, исключает или сокращает затраты на ремонт.

Площадь раскрывающегося элемента настила 6 легкосбрасываемой разрывной кровли резервуара составляет 25-50% от общей площади кровли резервуара, в зависимости от объема резервуара, что позволяет размещать все необходимые элементы, приборы и оборудование на стационарной части, без изменения уровня безопасности и влияния на технологические параметры резервуаров и обеспечить повышение надежности при наступлении критических условий по давлению внутри газовой области РВС. Для резервуаров объемом до 2000 м3 площадь легкосбрасываемого разрывного элемента кровли резервуара 25%. Для резервуаров объемом более 2000 м3 площадь легкосбрасываемого разрывного элемента кровли резервуара 50%.

Способ осуществляют в следующей последовательности.

Стационарную часть кровли собирают сваркой кромок листов и последующей приваркой к несущему каркасу и стенкам резервуара. Металлические листы кровли предварительно нарезаются в трапециевидной форме, соответствующей размерам осей несущего каркаса кровли резервуара.

На несущем каркасе и стенке резервуара выполняют жесткое соединение опорных уголков. Раскрывающийся элемент настила по периметру жестко соединяют с соответствующим П-образным опорным профилем. Внутри опорного профиля плотно размещают резиновый уплотнитель П-образной формы с продольными выступающими выштамповками с обеих внутренних сторон, плотно прилегающих к вертикальной поверхности жестко соединенных опорных уголков. Устройство фиксации раскрывающегося элемента настила, выполненного в виде подвижного элемента, жестко соединяют через кронштейн с подвижным элементом. Кронштейн приваривают к верхнему срезу центральной стойки резервуара или центральному стыку несущих профилей кровли резервуара (при конструкции резервуара без центральной стойки).

Опускают раскрывающийся элемент настила и герметично соединяют по периметру элемента соответствующий опорный профиль с резиновым уплотнителем П-образной формы с продольными выступающими выштамповками с обеих внутренних сторон, плотно прилегающих к вертикальной поверхности жестко соединенных опорных уголков, с опорными уголками и выполняют закрытие под собственным весом.

При критическом росте давления в полости резервуара, при скоростях изменения давления, соответствующих воспламенению или взрыву, происходит подъем легкосбрасываемого разрывного элемента кровли резервуара с направленным выбросом газов и паров.

Изобретение обеспечивает повышение надежности и безопасности эксплуатации резервуара вертикального стального для хранения нефти, газового конденсата и попутно добываемой воды, исключение или сокращение затрат на ремонты, а также расширение области применения и арсенала технических средств, обеспечивающих управляемый аварийный выброс парогазовой смеси из свободного объема резервуара при возникновении критических условий по давлению внутри газовой области резервуара вертикального стального и последующую герметизацию резервуара после выравнивания давления парогазовой смеси в паровоздушном пространстве резервуара.
