Изобретение относится к пожарной технике, в частности к автоматическим установкам подачи огнетушащих веществ и направлено на создание водяных автоматических установок сдерживания пожара (АУСП) для помещений, в которых применение других автоматических установок пожаротушения (АУП) нецелесообразно или технически невозможно.
Известно требование к АУСП [1], заключающееся в том, что АУСП должны обеспечивать снижение скорости увеличения площади пожара и образования его опасных факторов (ОФП) - пламени и искр, повышенного теплового излучения, потери видимости в дыму и недопустимой концентрации токсичных продуктов горения.
Известны водяные АУП [2], которые устанавливаются в группах защищаемых помещений (приложение А к [2]). Способ применения АУП заключается в том, что они после активации в случае возгорания подают воду с нормативными интенсивностями в соответствии с табл. 6.1-6.3 [2] либо на площадь пожара для его тушения [3], либо в виде защитной водяной завесы в проёмах или других частях защищаемого объекта.
Недостатком способа является значительный расход воды, что делает их применение нецелесообразным или невозможным по причинам:
а) повреждения избытком воды важных культурных (музеи, театры) и аналогичных объектов;
б) наличия производств, где обращаются или находятся вещества, вступающие в реакцию с водой, когда применение АУП с другими огнетушащими веществами (аэрозоль, газ, порошок) также затруднительно или невозможно;
в) критического недостатка воды.
Известные водяные АУП [4] содержат оросители, питающие трубопроводы, насосные установки, гидравлическую арматуру, источники воды и средства активации. Недостатком таких установок является отсутствие регулировки подачи воды с интенсивностями, требуемыми для сдерживания пожара.
Как в случае способа тушения посредством АУП, так и для конструктивной реализации АУП не предъявляются требования по ограничению продолжительности их работы, которая, как правило, лимитируется запасом воды. При этом не учитываются действие прибывших пожарных подразделений [5], подающих стволы на тушение пожара и защиту строительных конструкций, когда функционирование АУП перестаёт быть актуальным.
Сущность изобретения заключается в том, что способ сдерживания пожара в защищаемом помещении предполагает подачу воды от АУСП с уменьшенной по сравнению с АУП интенсивностью, обеспечивающей ограничение площади пожара до размера, который может потушить первое прибывшее пожарное подразделение, и/или ограничение уровней ОФП (плотности дыма, концентрации токсичных продуктов горения, величин теплового потока и температуры) до безопасных значений и/или защиту орошением строительных конструкций и остекления. При этом время работы АУСП обусловливается временем подачи стволов на тушение и защиту конструкций первым прибывшим пожарным подразделением без повышения номера (ранга) пожара.

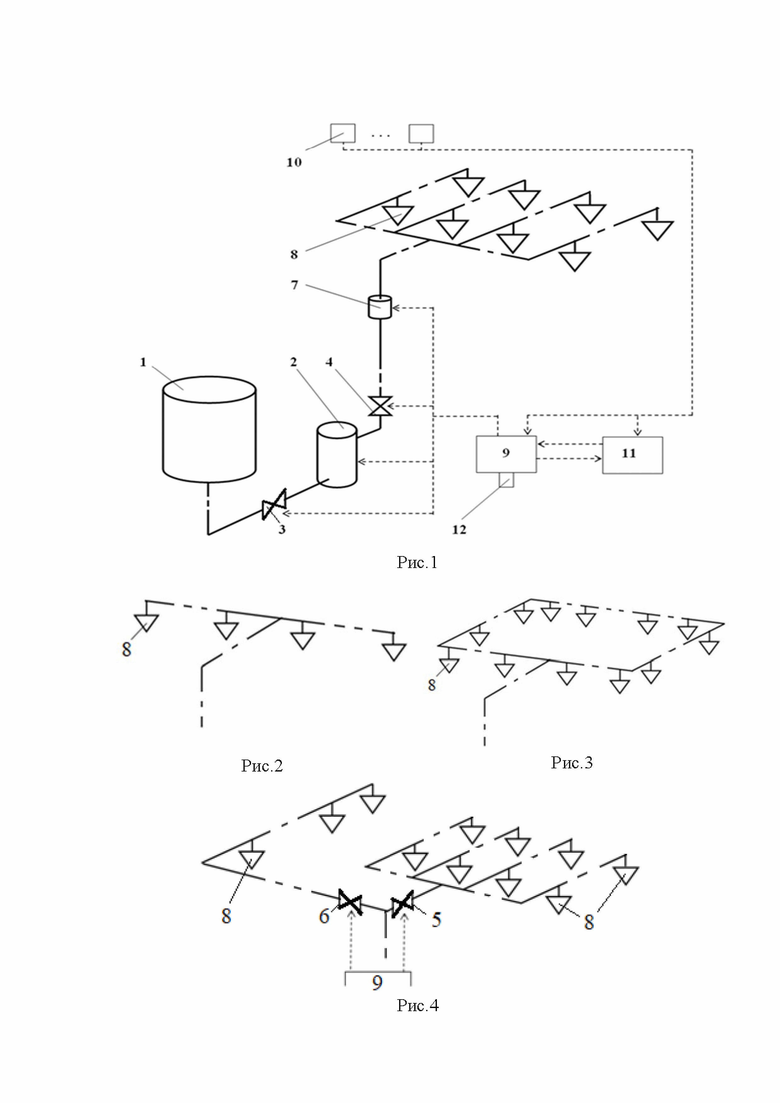

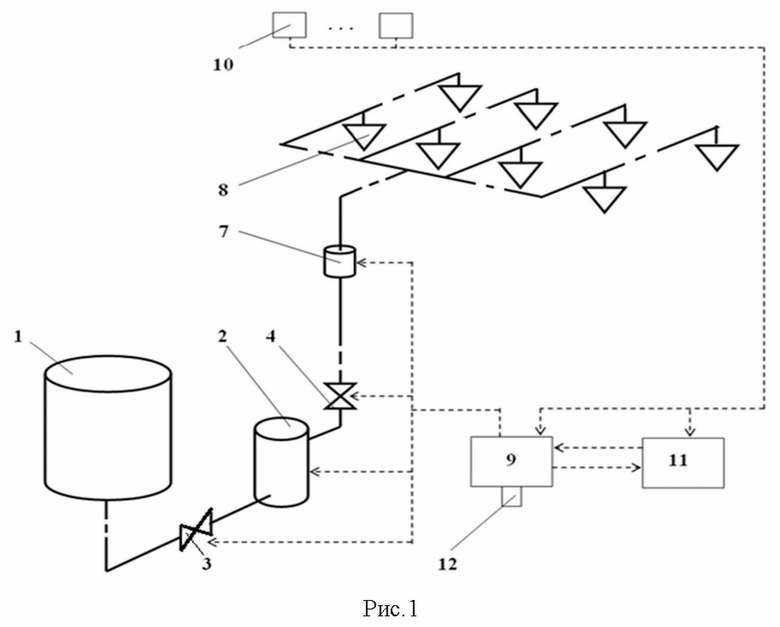

Сущность изобретения поясняется чертежами, где на рис.1 показана схема АУСП для варианта подачи воды с ограниченной интенсивностью на площадь пожара, на рис.2 – схема конечной части АУСП для варианта водяной завесы в проёме помещения или для подачи воды на защищаемую конструкцию; на рис.3 – для варианта охвата водяной завесой защищаемого оборудования или строительной конструкции, на рис.4 – для комбинированного варианта подачи воды как на площадь, так и на создание завесы. Подвод воды для схем на рис.2-4 как и на рис.1.
Автоматическая установка сдерживания пожара содержит: ёмкость 1 для воды; насосную установку 2; вентили 3-6; регулятор 7 интенсивности подачи воды; оросители 8; блок управления 9, пожарные извещатели 10 (дымовые, тепловые, пламени и др.).
Ёмкость для воды 1, связана трубопроводом с насосной установкой 2, между ёмкостью для воды 1 и насосной установкой 2 находится вентиль 3, а между оросителями 8 и насосной установкой 2 находится вентиль 4 и регулятор 7 интенсивности подачи воды. Автоматическая установка сдерживания пожара содержит блок управления 9, связанный с извещателями 10, диспетчерской 11, насосной установкой 2 и регулятором 7 интенсивности подачи воды, а также с вентилями 5 и 6. Насосная установка 2
выполнена с возможностью отключения через блок управления 9 посредством пускателя 12 или дистанционно из диспетчерской 11.
Автоматическая установка сдерживания пожара может быть спринклерного, дренчерного и комбинированного типов. При спринклерном типе (рис.1) (cм. Приложение В [3]), трубопроводы заполнены водой под давлением, оросители 8 содержат запорные элементы, например, в виде колбочек, разрушаемых при определённой температуре, насосная установка 2 может содержать как основной насос, так и насос-жокей. При дренчерном типе (рис.2, 3) трубопроводы от ёмкости 1 для воды до вентиля 4 заполнены водой, а от вентиля 4 до оросителей 8 трубопроводы без воды. При комбинированном типе (рис.4) в ветви трубопровода на создание завесы (дренчерная часть) вода отсутствует, а в ветви трубопровода для подачи воды на площадь (спринклерная часть) может быть вода под давлением. В исходном положении вентиль 3 открыт, вентили 4-6 закрыты, основной насос в насосной установке 2 отключён, а насос-жокей при спринклерном типе активен. Пускатель 12 в исходном состоянии.
При возникновении пожара в помещении, защищаемом автоматической установкой сдерживания пожара спринклерного типа (рис.1), происходит активация либо автоматическая (например, от теплового разрушения запирающей колбочки оросителя), либо принудительная после срабатывания извещателей 10 оператором из диспетчерской 11 или персоналом объекта включением пускателя 12. При этом запускается основной насос в насосной установке 2, открываются вентили 3 и 4, и вода через регулятор 7 по трубопроводам подаётся из ёмкости 1 для воды к вскрывшимся оросителям 8, обеспечивая снижение скорости увеличения площади пожара и образования его опасных факторов.
При пожаре в помещении, защищаемом автоматической установкой сдерживания пожара дренчерного типа (рис.2, 3), происходит активация по сигналу от извещателей 10 либо оператором из диспетчерской 11, либо персоналом включением пускателя 12. При этом, как и ранее, запускается насосная установка 2, открываются вентили 3 и 4, и вода из ёмкости 1 через регулятор 7 подаётся на оросители 8, образуя завесу. При схеме на рис.2 завеса может либо перекрывать проёмы для блокирования распространения опасных факторов пожара по объекту, либо защищать строительные конструкции, орошая их водой. При схеме на рис.3 завеса может блокировать проникновение опасных факторов пожара, например, к важному оборудованию в защищаемом помещении.
При пожаре в помещении, защищаемом автоматической установкой сдерживания пожара комбинированного типа (рис.4), активация установки происходит аналогично вышеописанным случаям. При этом в зависимости от характера пожара возможны 3 варианта работы автоматической установки сдерживания пожара. В первом варианте, когда требуется одновременно орошать площадь пожара и блокировать водяной завесой распространение опасных факторов пожара, открываются вентили 5 и 6 по команде из блока управления 9. Во втором варианте, когда требуется орошать площадь пожара, открывается только вентиль 5 (вентиль 6 закрыт), а подача воды осуществляется аналогично схеме на рис.1. В третьем варианте, когда требуется создавать водяную завесу, открывается только вентиль 6 (вентиль 5 закрыт), а подача воды осуществляется аналогично схеме на рис.2.
При прибытии пожарного подразделения, осуществляющего ликвидацию открытого горения, автоматическая установка сдерживания пожара в случае необходимости может быть отключена как самими пожарными посредством выключения пускателя 12, так и по их команде оператором из диспетчерской 11.
Таким образом, применение АУСП позволяет обеспечить: а) сохранность защищаемого помещения и оборудования в нём как от ОФП, так и от избыточно пролитой воды, б) нераспространение пожара, в) экономию воды, что важно при её ограниченном количестве.
