СПОСОБ И УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ РЕСУРСА, УСТРОЙСТВО И СЧИТЫВАЕМЫЙ НОСИТЕЛЬ ДАННЫХ Российский патент 2025 года по МПК H04W72/04 H04W56/00

Область техники

[0001] Изобретение относится к области связи, а более конкретно - к способу определения ресурса, устройству для определения ресурса, устройству и считываемому носителю данных.

Предпосылки создания изобретения

[0002] В системе нового радио (NR, new radio) имеется как служба расширенной мобильной широкополосной сети (eMBB, enhanced mobile broadband), так и служба сверхнадежной связи с малыми задержками (URLLC, ultra-reliable & low latency communication).

[0003] Если после того, как базовая станция назначает набор set#0 ресурсных блоков (RB) частотной области в слоте t1 для службы еМВВ в слоте t0, служба URLLC внезапно требует предоставления ресурсов, базовая станция назначает set#0 RB для двух символов в слоте t1 для службы URLLC. В этом случае терминалу трудно определить луч и ресурс для выполнения передачи.

Сущность изобретения

[0004] Варианты выполнения настоящего изобретения обеспечивают способ и устройство для определения ресурса, устройство и считываемый носитель данных, который может указать на режим назначения ресурсов, когда сервисные ресурсы перекрываются. Техническое решение включает следующее.

[0005] В первом аспекте предложен способ определения ресурса, относящийся к первому терминалу. Способ включает:

[0006] прием первой информации о конфигурации и второй информации о конфигурации, при этом первая информация о конфигурации включает первый временной ресурс, первый частотный ресурс и М первых лучей, вторая информация о конфигурации включает второй временной ресурс, второй частотный ресурс и N вторых лучей, при этом первый временной ресурс и второй временной ресурс имеют перекрывающийся временной ресурс, где М и N - положительные целые числа; и

[0007] определение заданного ресурса передачи в перекрывающемся временном ресурсе.

[0008] В еще одном аспекте, предложен способ определения ресурса, относящийся ко второму терминалу. Способ включает:

[0009] прием информации о конфигурации, при этом информация о конфигурации сконфигурирована для указания второму терминалу статуса занятости временного ресурса и частотного ресурса; и

[0010] определение на основе информации о конфигурации, выполняется ли передача по меньшей мере одной антенной панелью во временном ресурсе.

[0011] Информация о конфигурации включает по меньшей мере одно из следующего:

[0012] временной ресурс;

[0013] частотный ресурс;

[0014] по меньшей мере одну антенную панель; или [0015] по меньшей мере один третий луч.

[0016] В еще одном аспекте предложен способ определения ресурса, выполняемый сетевым устройством. Способ включает:

[0017] передачу первой информации о конфигурации и второй информации о конфигурации в первый терминал, при этом первая информация о конфигурации включает первый временной ресурс, первый частотный ресурс и М первых лучей, вторая информация о конфигурации включает второй временной ресурс, второй частотный ресурс и N вторых лучей, при этом первый временной ресурс и второй временной ресурс имеют перекрывающийся временной ресурс, где М и N - положительные целые числа; и

[0018] определение заданного ресурса передачи для первого терминала в перекрывающемся временном ресурсе.

[0019] В еще одном аспекте предложен способ определения ресурса, выполняемый сетевым устройством. Способ включает:

[0020] передачу информации о конфигурации во второй терминал, при этом информация о конфигурации сконфигурирована для указания второму терминалу статуса занятости временного ресурса и частотного ресурса.

[0021] Информация о конфигурации включает по меньшей мере одно из следующего:

[0022] временной ресурс;

[0023] частотный ресурс;

[0024] по меньшей мере одну антенную панель; или

[0025] по меньшей мере один третий луч.

[0026] В еще одном аспекте предложено устройство для определения ресурса, относящееся к первому терминалу. Устройство содержит:

[0027] приемный модуль, сконфигурированный для приема первой информации о конфигурации и второй информации о конфигурации, при этом первая информация о конфигурации включает первый временной ресурс, первый частотный ресурс и М первых лучей, вторая информация о конфигурации включает второй временной ресурс, второй частотный ресурс и N вторых лучей, при этом первый временной ресурс и второй временной ресурс имеют перекрывающийся временной ресурс, где М и N положительные целые числа; и

[0028] процессорный модуль, сконфигурированный для определения заданного ресурса передачи в перекрывающемся временном ресурсе.

[0029] В еще одном аспекте предложено устройство для определения ресурса, относящееся ко второму терминалу. Устройство содержит:

[0030] приемный модуль, сконфигурированный для приема информации о конфигурации, при этом информация о конфигурации сконфигурирована для указания второму терминалу статуса занятости временного ресурса и частотного ресурса; и

[0031] процессорный модуль, сконфигурированный для определения на основе информации о конфигурации, выполняется ли передача по меньшей мере одной антенной панелью во временном ресурсе.

[0032] Информация о конфигурации включает по меньшей мере одно из следующего:

[0033] временной ресурс;

[0034] частотный ресурс;

[0035] по меньшей мере одну антенную панель; или

[0036] по меньшей мере один третий луч.

[0037] В еще одном аспекте предложено устройство для определения ресурса. Устройство содержит:

[0038] передающий модуль, сконфигурированный для передачи первой информации о конфигурации и второй информации о конфигурации в первый терминал, при этом первая информация о конфигурации включает первый временной ресурс, первый частотный ресурс и М первых лучей, вторая информация о конфигурации включает второй временной ресурс, второй частотный ресурс и N вторых лучей, при этом первый временной ресурс и второй временной ресурс имеют перекрывающийся временной ресурс, где М и N положительные целые числа;

[0039] процессорный модуль, сконфигурированный для определения заданного ресурса передачи для первого терминала в перекрывающемся временном ресурсе.

[0040] В еще одном аспекте предложено устройство для определения ресурса. Устройство содержит:

[0041] передающий модуль, сконфигурированный для передачи информации о конфигурации во второй терминал, при этом информация о конфигурации сконфигурирована для указания второму терминалу на статус занятости временного ресурса и частотного ресурса.

[0042] Информация о конфигурации включает по меньшей мере одно из следующего:

[0043] временной ресурс;

[0044] частотный ресурс;

[0045] по меньшей мере одну антенную панель; или

[0046] по меньшей мере один третий луч.

[0047] В еще одном аспекте предложен терминал. Терминал содержит:

[0048] процессор;

[0049] приемопередатчик, связанный с процессором; и

[0050] память, сконфигурированную для хранения выполняемых команд процессора.

[0051] Процессор сконфигурирован для загрузки и выполнения выполняемых команд с целью реализации способа определения ресурса согласно вышеуказанным вариантам выполнения настоящего изобретения.

[0052] В еще одном аспекте предложено сетевое устройство. Сетевое устройство содержит:

[0053] процессор;

[0054] приемопередатчик, связанный с процессором; и

[0055] память, сконфигурированную для хранения выполняемых команд процессора.

[0056] Процессор сконфигурирован для загрузки и выполнения выполняемых команд с целью реализации способа определения ресурса согласно вышеуказанным вариантам выполнения настоящего изобретения.

[0057] В еще одном аспекте предложен считываемый компьютером носитель, хранящий по меньшей мере одну инструкцию, по меньшей мере одну программу, по меньшей мере один набор кодов или по меньшей мере один набор команд. По меньшеймере одна инструкция, по меньшей мере одна программа, по меньшей мере один набор кодов или по меньшей мере один набор команд загружаются и выполняются процессором для реализации способа определения ресурса согласно вышеуказанным вариантам выполнения настоящего изобретения.

[0058] В еще одном аспекте предложен компьютерный программный продукт. Этот компьютерный программный продукт содержит компьютерную инструкцию. Компьютерная инструкция хранится на считываемом компьютером носителе. Процессор компьютерного устройства сконфигурирован для считывания компьютерной инструкции со считываемого компьютером носителя. Процессор сконфигурирован для выполнения указанной компьютерной инструкции, позволяющей компьютерному устройству выполнить способ определения ресурса согласно любому из вышеуказанных вариантов выполнения настоящего изобретения.

[0059] Техническое решение, даваемое вариантами выполнения настоящего изобретения, по меньшей мере обеспечивает следующие положительные эффекты.

[0060] Предложенный способ определения передающего луча, когда временные ресурсы, указанные двумя сигнализациями DCI, принятыми терминалом, перекрываются, обеспечивает согласованность лучей между терминалом и базовой станцией, что улучшает выполнение передачи на основе лучей.

Краткое описание чертежей

[0061] Для наглядной иллюстрации технических решений в вариантах выполнения настоящего изобретения, ниже дано краткое описание сопровождающих чертежей, используемых в этих вариантах выполнения настоящего изобретения. Очевидно, что сопровождающие чертежи в последующем описании просто представляют собой части вариантов выполнения настоящего изобретения, и специалистам в данной области техники очевидно, что на основе этих сопровождающих чертежей можно получить и другие сопровождающие чертежи без применения творческих усилий.

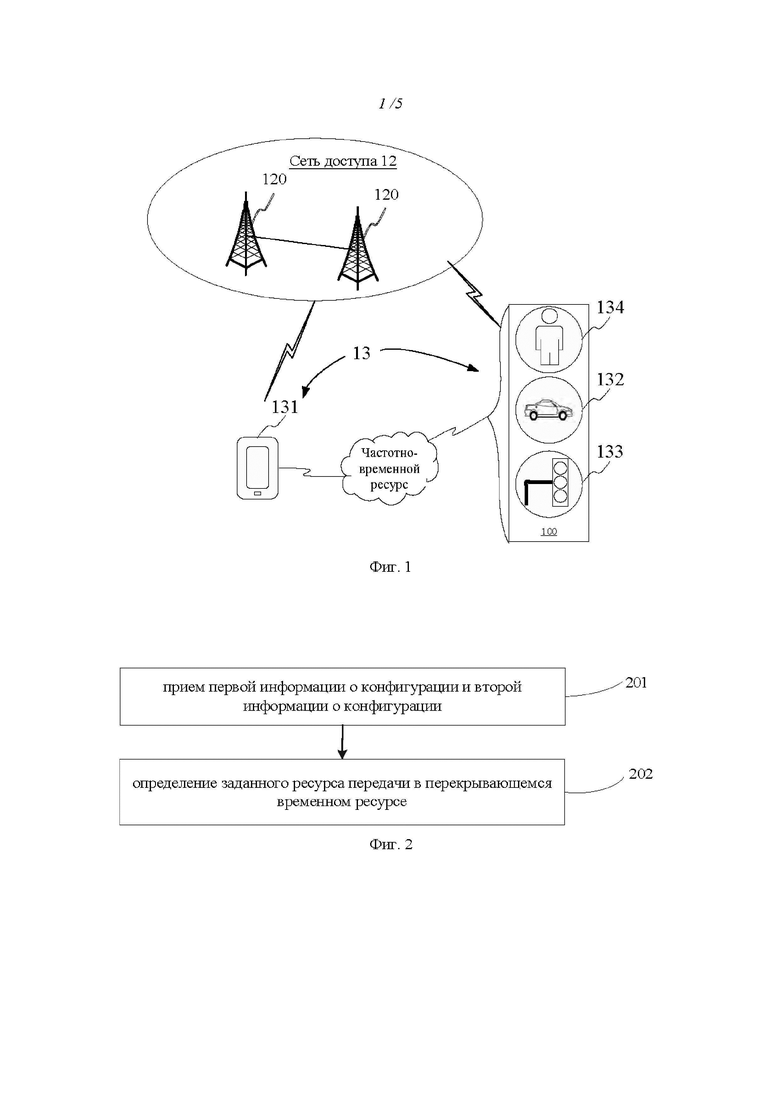

[0062] На фиг. 1 схематично иллюстрируется система связи согласно варианту выполнения настоящего изобретения.

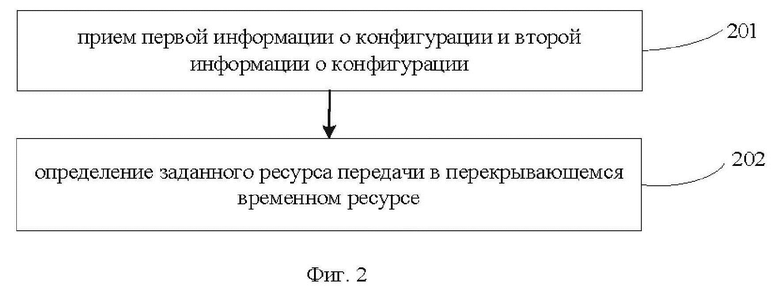

[0063] На фиг. 2 показана последовательность операций, иллюстрирующая способ определения ресурса согласно варианту выполнения настоящего изобретения.

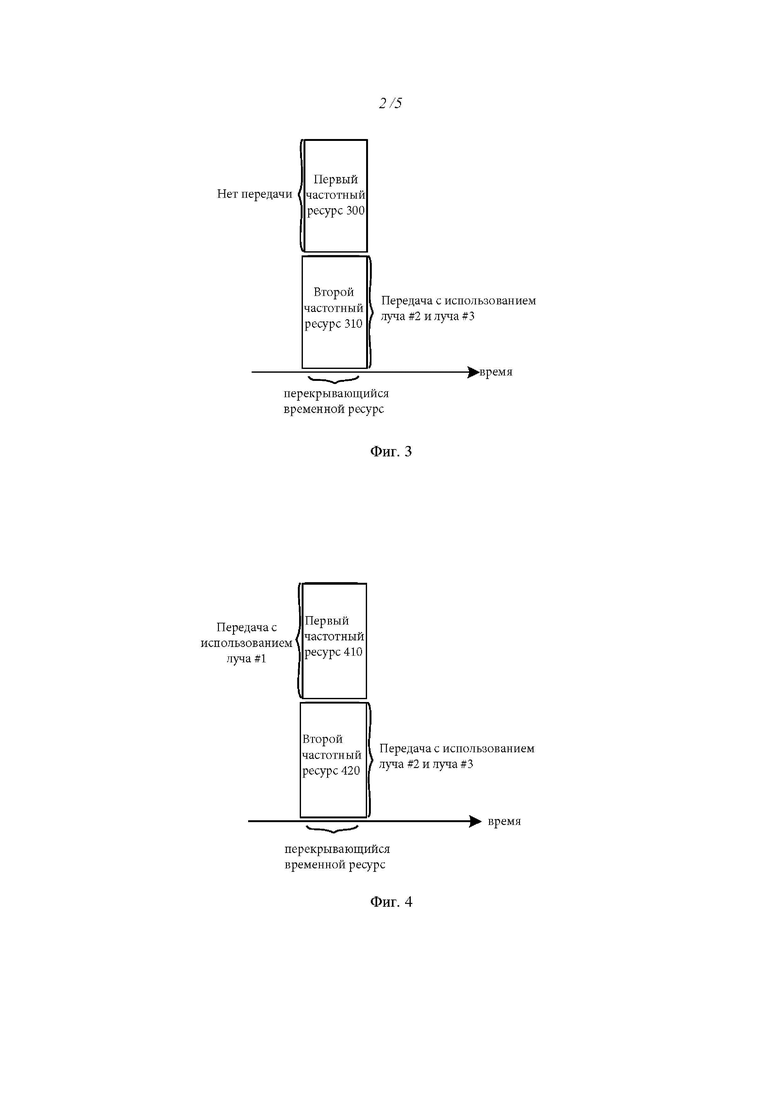

[0064] На фиг. 3 схематично иллюстрируется решение для передачи согласно варианту выполнения настоящего изобретения.

[0065] На фиг. 4 схематично иллюстрируется решение для передачи согласно другому варианту выполнения настоящего изобретения.

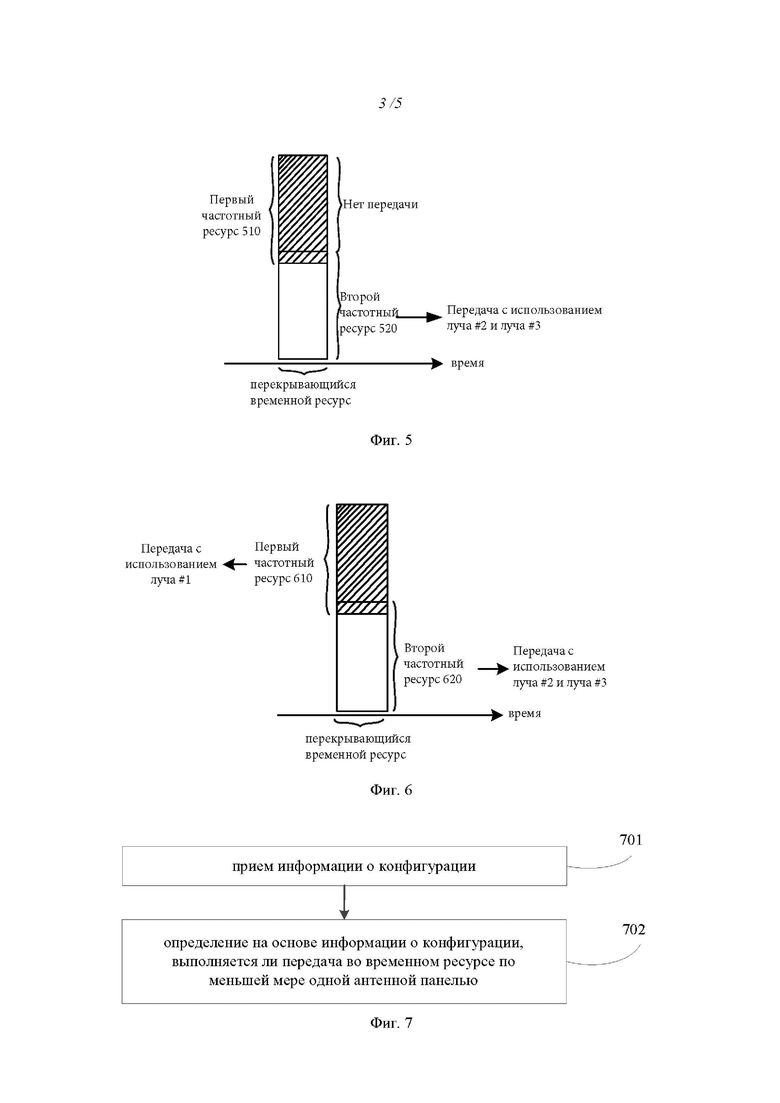

[0066] На фиг. 5 схематично иллюстрируется решение для передачи согласно еще одному варианту выполнения настоящего изобретения.

[0067] На фиг. 6 схематично иллюстрируется решение для передачи согласно еще одному варианту выполнения настоящего изобретения.

[0068] На фиг. 7 показана последовательность операций, иллюстрирующая способ определения ресурса согласно еще одному варианту выполнения настоящего изобретения.

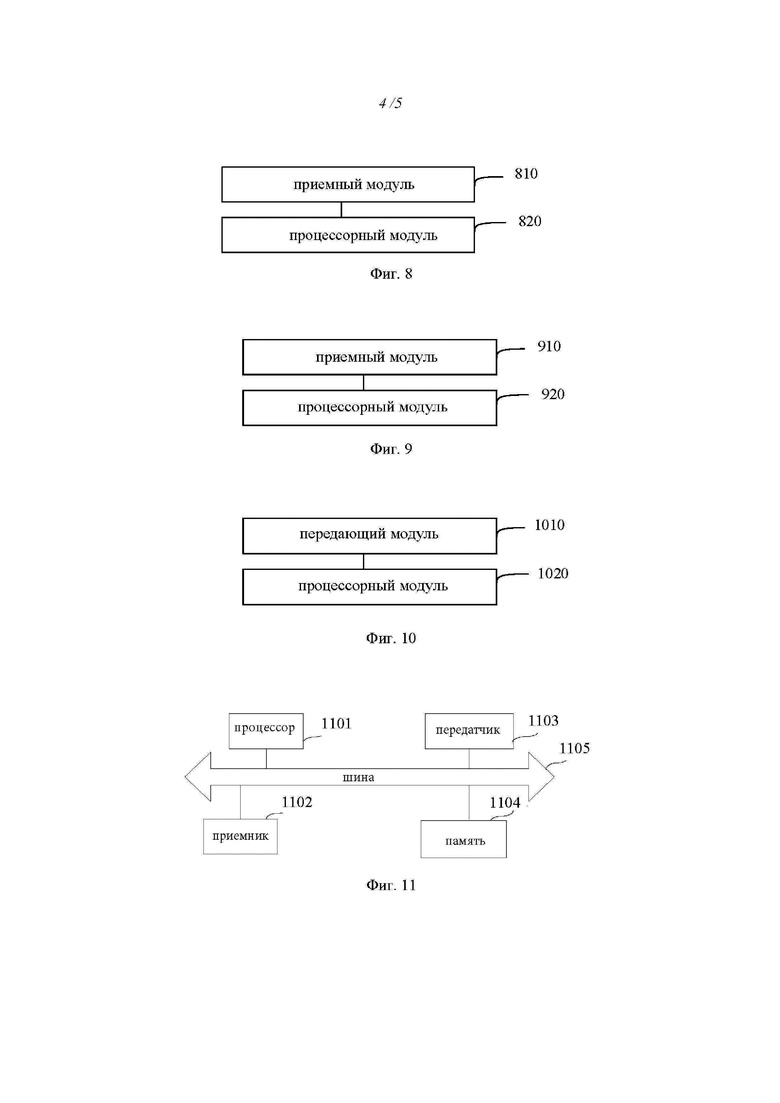

[0069] На фиг. 8 показана блок-схема, иллюстрирующая устройство для определения ресурса согласно еще одному варианту выполнения настоящего изобретения.

[0070] На фиг. 9 показана блок-схема, иллюстрирующая устройство для определения ресурса согласно еще одному варианту выполнения настоящего изобретения.

[0071] На фиг. 10 показана блок-схема, иллюстрирующая устройство для определения ресурса согласно еще одному варианту выполнения настоящего изобретения.

[0072] На фиг. 11 показана блок-схема, иллюстрирующая терминал согласно еще одному варианту выполнения настоящего изобретения.

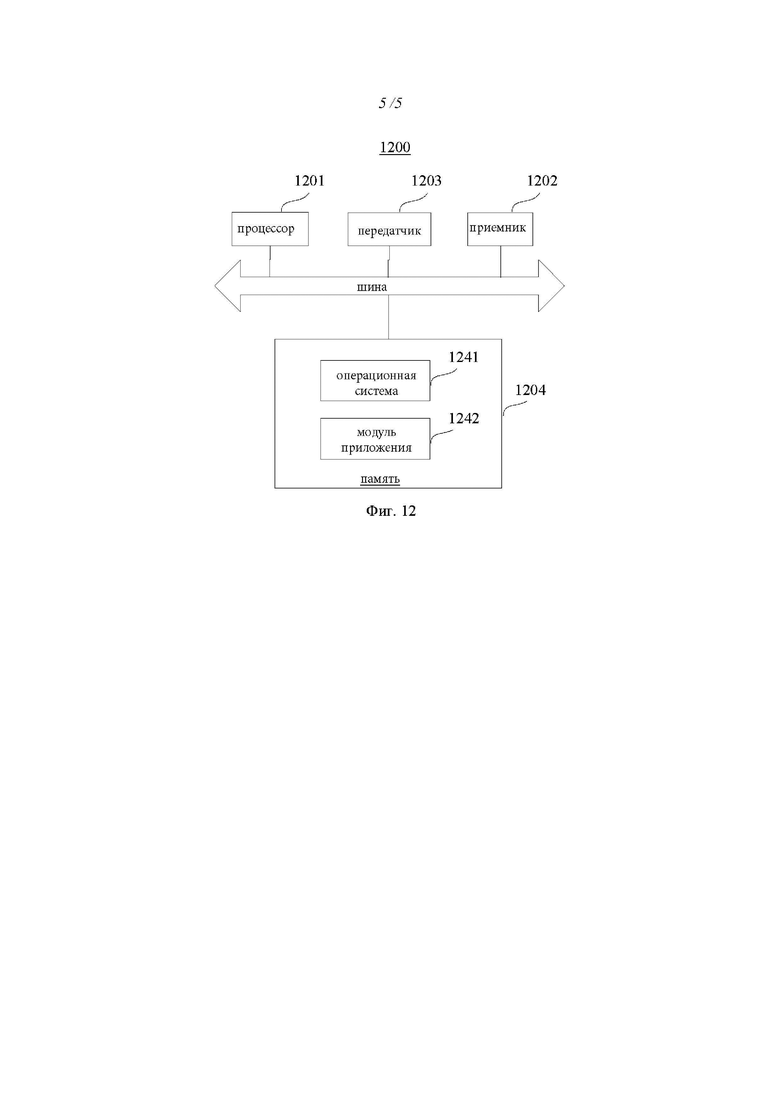

[0073] На фиг. 12 показана блок-схема, иллюстрирующая сетевое устройство согласно еще одному варианту выполнения настоящего изобретения.

Подробное описание

[0074] Для пояснения цели, технического решения и преимуществ изобретения ниже подробно описаны варианты его выполнения со ссылками на сопровождающие чертежи.

[0075] Варианты выполнения настоящего изобретения будут описаны подробно с примерами, показанными на сопровождающих чертежах. Когда последующее описание обращается к сопровождающим чертежам, одинаковые или сходные элементы могут быть обозначены одинаковыми позициями, если не сказано иначе. Реализации, сформулированные в последующем описании вариантов выполнения настоящего изобретения, не представляют все реализации, согласованные с раскрытием. Они - лишь примеры устройств и способов, согласованных с аспектами, связанными с реализацией, как изложено в пунктах формулы изобретения.

[0076] Термины, использованные в раскрытии, предназначены только для описания конкретных вариантов выполнения настоящего изобретения, а не для ограничения вариантов выполнения настоящего изобретения. Формы единственного числа, используемые в вариантах выполнения настоящего изобретения и пунктах формулыизобретения, подразумевают включение форм множественного числа, если контекст ясно не указывает на другие значения. Подразумевается, что термин «и/или», используемый здесь, подразумевает и включает любые возможные комбинации из одного или более ассоциированных перечисленных пунктов.

[0077] Очевидно, что, несмотря на то, что термины, «первый», «второй» и «третий» могут использоваться в вариантах выполнения настоящего изобретения для описания различной информации, эта информация не должна ограничиваться этими терминами. Они используются только, чтобы отличить один и тот же тип информации друг от друга. Например, не отступая от объема изобретения, первая информация может также упоминаться как вторая информация, и точно так же вторая информация может также упоминаться как первая информация. В зависимости от контекста термин «если», используемый здесь, может быть интерпретирован как «когда», «в то время как» или «в ответ на определение».

[0078] На фиг. 1 схематично иллюстрируется система связи согласно варианту выполнения настоящего изобретения. Эта система связи может содержать: сеть 12 доступа и терминал 13.

[0079] Сеть 12 доступа содержит множество устройств 120 доступа к сети. Устройство 120 доступа к сети может быть базовой станцией. Базовая станция - это устройство, развернутое в сети доступа и сконфигурированное для обеспечения функции беспроводной связи для терминала. Базовая станция может содержать различные формы макро-станций, микро базовых станций, ретрансляционных станций, точек доступа и т.п.Названия устройства с функцией базовой станции в системах с различными технологиями беспроводного доступа могут отличаться. Например, устройство называют eNodeB или eNB в системе долговременного развития (LTE, Long Term Evolution)., и устройство называют gNB или gNodeB в системе 5G нового радио (NR, new radio). С развитием технологий связи название «базовая станция» может быть заново описано и изменено. Для удобства в вариантах выполнения настоящего изобретения вышеупомянутые устройства для обеспечения функции беспроводной связи для терминала обобщенно упоминаются как устройство сети доступа.

[0080] Терминал 13 может содержать различные карманные устройства, устройства, смонтированные на транспортным средстве, носимые устройства и вычислительные устройства, имеющие функцию беспроводной связи, или другие процессорные устройства, связанные с беспроводным модемом, различными формами терминалов (UE), мобильными станциями (MS), оконечными устройствами и т.п.Для удобства описания вышеупомянутыеустройства обобщенно упоминаются как терминал. Устройство 120 доступа к сети осуществляет связь с терминалом 13 через некоторый воздушный интерфейс, такой как интерфейс Uu.

[0081] В вариантах выполнения настоящего изобретения терминал 13 содержит транспортное средство 131, другое транспортное средство 132, инфраструктуру 133 и пешехода 134.

[0082] Соединение «транспортное средство с транспортным средством» (V2V) относится к связи между транспортным средством 131 и другим транспортным средством 132. Транспортное средство посылает свою собственную релевантную информацию другому транспортному средству, и соответствующая информация включает скорость перемещения, географическое положение, направление движения, состояние движения и т.п.

[0083] Соединение «транспортное средство с инфраструктурой» (V2I) относится к связи между транспортным средством 131 и инфраструктурой 133. Инфраструктура 133 включает все инфраструктуры, с которыми взаимодействует транспортное средство во время движения, включая конструкции, такие как светофор, автобусная остановка, здание и туннель.

[0084] Соединение «транспортное средство с пешеходом» (V2P) относится к связи между транспортным средством 131 и пешеходом 134. Под пешеходом обычно понимается пешеход, носящий электронное устройство с возможностями мобильной связи, такое как мобильный телефон или носимое устройство. Носимое устройство может быть интеллектуальным браслетом, интеллектуальными часами и интеллектуальным кольцом.

[0085] Например, в вариантах выполнения настоящего изобретения при описании транспортное средство 131 упоминается как первый терминал, а другое транспортное средство 132, инфраструктура 133 и пешеход 134 упоминаются как второй терминал, но первый терминал и второй терминал могут меняться ролями, и это не является ограничением.

[0086] Альтернативно, первый терминал и второй терминал это терминалы, поддерживающие непосредственную связь, и система связи может быть системой NR и последующими системами в рамках их развития.

[0087] В системе NR имеется как служба расширенной мобильной широкополосной сети (еМВВ), так и служба сверхнадежной связи с низкими задержками (URLLC). Из-за высоких требований к задержке и надежности службы URLLC возможны следующие ситуации. Сетевое устройство назначает набор set#0 ресурсных блоков (RB) в частотнойобласти в слоте t1 для службы еМВВ первого терминала в слоте t0. Когда это назначение уже сделано, служба URLLC второго терминала внезапно требует предоставления ресурсов, и сетевое устройство назначает два символа набора set#0 RB в слоте t1 для службы URLLC второго терминала. Первый терминал и второй терминал могут быть одним и тем же терминалом или различными терминалами.

[0088] Технология совместной передачи на основе множества точек приема-передачи (multi-TRP, multiple transmission reception points) представлена в системе 5G NR. Применение множества TRP/панелей (антенных панелей) сетевого устройства направлено в основном на то, чтобы улучшить покрытие на краю соты, обеспечить более сбалансированное качество обслуживания в зоне обслуживания и передавать данные среди множества TRP/панелей совместно различными способами. С точки зрения формы сети, развертывание сети выполняется с большим количеством распределенных точек доступа в сочетании с централизованной обработкой в основной полосе частот, что может быть более выгодно для обеспечения сбалансированной скорости обработки для пользователя и значительного сокращения временной задержки и объема сигнализации, вызванной хэндовером. Передача/прием в канале выполняется с использованием множества лучей в множестве направлений и с использованием кооперации между множеством TRP/панелей, что позволяет легче преодолеть различные эффекты затенения/блокировки и гарантировать надежность связи, таким образом упрощая повышение качества передачи и удовлетворяя требования надежности для службы URLLC. Одна TRP может включать одну или несколько антенных панелей, и антенную панель в описании можно также рассматривать как TRP.

[0089] Если говорить о multi-TRP, единственная управляющая информация нисходящей линии связи (DCI, downlink control information), т.е. single-DCI, и multi-DCI не могут быть выбраны динамически. Множество различных индексов пула набора управления ресурсами (CORESET, control resource set) конфигурируют в multi-DCI, и каждый набор (CORESET) соответствует индексу пула CORESET. Сигнализация DCI указывает, что луч используется для физического нисходящего совместно используемого канала (PDSCH, physical downlink shared channel), или физического восходящего совместно используемого канала (PUSCH, physical uplink shared channel). Каналы PDSCH/PUSCH, планируемые передачами сигнализации DCI, принадлежащими CORESET из различных индексов пула CORESET, могут идти не по порядку, то есть, первая DCI передается перед второй DCI, в то время как второй PDSCH/PUSCH, запланированный второй DCI, может быть передан перед PDSCH/PUSCH, запланированным первой DCI, и индекс пула CORESET, соответствующий CORESET первой DCI, отличается от индекса пула CORESET, соответствующего CORESET второй DCI. Другими словами, планирование multi-DCI не по порядку может удовлетворить требования к малой задержке службы URLLC.

[0090] Однако в multi-DCI, одна DCI может указывать только один луч, что может не удовлетворять высоким требованиям к надежности URLLC. Однако все CORESET в single-DCI соответствуют тому же индексу пула CORESET, и DCI может запланировать до двух лучей, таким образом удовлетворяя требованию надежности URLLC.

[0091] Следует отметить, что луч можно понимать как нисходящий луч и/или восходящий луч. Нисходящий луч может содержать по меньшей мере одно из следующего: состояние индикации конфигурации передачи (TCI, transmission configuration indication), квази-совмещение (QCL, Quasi Co-location) типа D и пространственные параметры Rx. Восходящий луч может содержать по меньшей мере одно из следующего: состояние восходящей TCI, относительную пространственную информация (spatialrelationinfor) и пространственные установки. Луч обозначен идентификатором опорного сигнала (ID). Опорный сигнал может содержать по меньшей мере одно из следующего: блок сигналов синхронизации (SSB, synchronization signal block), опорный сигнал с информацией о состоянии канала (CSI-RS, channel state information reference signal) и опорный зондирующий сигнал (SRS, sounding reference signal).

[0092] На основе этого контекста, чтобы удовлетворить требованию малой задержки и требованию высокой надежности в URLLC, предложен способ динамического выбора multi-DCI и single-DCI, но вопрос: как конфигурировать луч, и ресурс - все еще требует решения.

[0093] Варианты выполнения настоящего изобретения обеспечивают способ определения ресурса. В случае, когда первый терминал и второй терминал реализованы как один и тот же терминал, описание будет сделано, например, для применения способа к первому терминалу. Как показано на фиг. 2, способ включает следующие шаги.

[0094] На шаге 201 принимают первую информацию о конфигурации и вторую информацию о конфигурации.

[0095] Первая информация о конфигурации включает первый временной ресурс, первый частотный ресурс и М первых лучей. Вторая информация о конфигурации включает второй временной ресурс, второй частотный ресурс и N вторых лучей. Первый временной ресурс и второй временной ресурс имеют перекрывающийся временной ресурс, где М и N - положительные целые числа.

[0096] Альтернативно, первая информация о конфигурации может быть осуществлена как по меньшей мере одно из сигнализации DCI, сигнализации управления радиоресурсами (RRC, radio resource control), элемента управления доступом к среде (MAC СЕ, medium access control element) или сигнализации физического уровня. В одном из вариантов выполнения настоящего изобретения первая информация о конфигурации осуществлена, например, как первая сигнализация DCI.

[0097] Вторая информация о конфигурации может быть осуществлена по меньшей мере как одно из сигнализации DCI, сигнализации RRC, MAC СЕ или сигнализации физического уровня. В еще одном варианте выполнения настоящего изобретения вторая информация о конфигурации осуществлена, например, как вторая сигнализация DCI.

[0098] Альтернативно, в первой сигнализации DCI и второй сигнализации DCI первый терминал принимает сначала первую сигнализацию DCI, а затем принимает вторую сигнализацию DCI. Альтернативно, первый терминал одновременно принимает первую сигнализацию DCI и вторую сигнализацию DCI. Первая сигнализация DCI -это инструкция по конфигурации ресурса для первой службы, а вторая сигнализация DCI это инструкция по конфигурации ресурса для второй службы. Требование задержки для второй службы может быть выше, чем для первой службы. Схематично, первая сигнализация DCI - это инструкция по конфигурации ресурса для службы еМВВ, и вторая сигнализация DCI - инструкция по конфигурации ресурса для службы URLLC.

[0099] Альтернативно, для М первых лучей, сконфигурированных в первой информации о конфигурации, М может быть равным или больше 1. В случае, когда М больше 1, временные ресурсы, соответствующие любым двум первым лучам, различаются; частотные ресурсы, соответствующие любым двум первым лучам, различаются; или порты опорных сигналов демодуляции (DMRS, demodulation reference signal), соответствующие любым двум первым лучам, различаются.

[00100] Таким образом, существуют по меньшей мере следующие различия в ресурсах терминала, соответствующих первым М лучам.

[00101] 1. Различаются временные ресурсы. Например, луч #1 используется в slot#l, а луч #2 используется в slot#2. Альтернативно, луч #1 используется в символах #3-6 слота slot#l, а луч #2 используется в символах 1#10-13 слота slot#l.

[00102] 2. Различаются частотные ресурсы. Например, луч #1 используется для ресурсных блоков RB#0-24, а луч #2 используется для RB#25-49. Альтернативно, луч #1 используется для RB#0, #2, #4… а луч #2 используются для RB#1, #3, #5…

[00103] 3. Порты DMRS различаются. Например, луч #1 используется для антенного порта #1, а луч #2 используется для антенного порта #2.

[00104] Поэтому первый терминал может поддерживать множество лучей из первых М лучей одновременно. Например, первый терминал может поддерживать как луч #1, так и луч #2 одновременно.

[00105] Аналогично, в N вторых лучах, сконфигурированных во второй информации о конфигурации, N может быть равно или больше 1. В случае, когда N>1, временные ресурсы, соответствующие любым двум вторым лучам, различаются; частотные ресурсы, соответствующие любым двум вторым лучам, различаются; или порты DMRS, соответствующие любым двум вторым лучам, различаются.

[00106] Таким образом, существуют по меньшей мере следующие различия в ресурсах терминала, соответствующих N вторым лучам.

[00107] 1. Различаются временные ресурсы. Например, луч #3 используется в slot#l, а луч #4 используется в slot#2. Альтернативно, луч #3 используется в symbol#3-6 слота slot#l, а луч #4 используется в symbol#10-13 слота slot#l.

[00108] 2. Различаются частотные ресурсы. Например, луч #3 используется для ресурсных блоков RB#0-24, а луч #4 используется для RB#25-49. Альтернативно, луч #3 используется для RB#0, #2, #4…, а луч #4 используется для RB#1, #3, #5…

[00109] 3. Порты DMRS различаются. Например, луч #3 используется для антенного порта #1, а луч #4 используется для антенного порта #2.

[00110] Поэтому первый терминал может поддерживать множество лучей из вторых N лучей одновременно. Например, первый терминал может поддерживать как луч #3, так и луч #4 одновременно.

[00111] На шаге 202 определяют заданный ресурс передачи в перекрывающемся временном ресурсе.

[00112] Альтернативно, заданный ресурс передачи относится к ресурсу передачи, определенному на основе статуса поддержки первого терминала для первого луча и второго луча, и статуса перекрытия первого частотного ресурса и второго частотного ресурса.

[00113] Альтернативно, заданный ресурс передачи содержит заданный частотный ресурс и/или заданный луч.

[00114] Заданный частотный ресурс содержит по меньшей мере один частотный ресурс из первого частотного ресурса и второго частотного ресурса. Альтернативно, заданный частотный ресурс также должен удовлетворять требованию, что первый терминал поддерживает первый луч и/или второй луч. Таким образом, первый терминал определяетзаданный частотный ресурс на основе статуса перекрытия первого частотного ресурса и второго частотного ресурса после того, как поддержка первого луча и/или второго луча определена. В некоторых вариантах выполнения настоящего изобретения заданный частотный ресурс также содержит третий частотный ресурс. Третий частотный ресурс это частотный ресурс в первом частотном ресурсе, но другой по сравнению с перекрывающимся частотным ресурсом.

[00115] Заданный луч включает по меньшей мере одну группу лучей из первого луча и второго луча. Альтернативно, заданный луч включает часть лучей из М первых лучей и/или часть лучей из N вторых лучей. Альтернативно, заданный луч - это передающий луч, определенный первым терминалом на основе статуса поддержки первого терминала для первого луча и/или второго луча и статуса перекрытия первого частотного ресурса и второго частотного ресурса.

[00116] В некоторых вариантах выполнения настоящего изобретения заданный луч включает N вторых лучей. Альтернативно, первый луч отличается от второго луча, то есть, любой первый луч отличается от любого второго луча, и первый терминал может не поддерживать М первых лучей и N вторых лучей одновременно. Заданный частотный ресурс включает второй частотный ресурс.

[00117] Альтернативно, первый частотный ресурс не перекрывается со вторым частотным ресурсом или имеется перекрывающийся частотный ресурс между первым частотным ресурсом и вторым частотным ресурсом.

[00118] В некоторых вариантах выполнения настоящего изобретения N вторых лучей включают по меньшей мере один первый луч. Заданный частотный ресурс включает второй частотный ресурс, или заданный частотный ресурс включает второй частотный ресурс и третий частотный ресурс. Третий частотный ресурс включает частотный ресурс в первом частотном ресурсе, который не перекрывается со вторым частотным ресурсом. Альтернативно, третий частотный ресурс совпадает с первым частотным ресурсом, или третий частотный ресурс меньше, чем первый частотный ресурс, то есть, третий частотный ресурс составляет часть первого частотного ресурса.

[00119] В некоторых вариантах выполнения настоящего изобретения заданный луч включает N вторых лучей и по меньшей мере один первый луч, а по меньшей мере один первый луч отличается от любого второго луча. Альтернативно, первый терминал может поддерживать по меньшей мере один первый луч и N вторых лучей одновременно. Заданный частотный ресурс включает второй частотный ресурс и первый частотныйресурс, при этом первый частотный ресурс не перекрывается со вторым частотным ресурсом.

[00120] Альтернативно, заданный частотный ресурс включает второй частотный ресурс и первый частотный ресурс, и имеется перекрывающийся частотный ресурс между первым частотным ресурсом и вторым частотным ресурсом. Альтернативно, в случае, когда первый частотный ресурс перекрывается со вторым частотным ресурсом, используются различные порты опорных сигналов демодуляции (DMRS) по меньшей мере одним первым лучом и по меньшей мере одним вторым лучом.

[00121] Альтернативно, заданный частотный ресурс включает второй частотный ресурс. Имеется перекрывающийся частотный ресурс между первым частотным ресурсом и вторым частотным ресурсом, и различные порты опорных сигналов демодуляции (DMRS) используются по меньшей мере одним первым лучом и по меньшей мере одним вторым лучом.

[00122] Таким образом, в вариантах выполнения настоящего изобретения заданный ресурс передачи в перекрывающемся временном ресурсе определен на основе статуса перекрытия частоты и статуса поддержки по меньшей мере для одного первого луча и по меньшей мере одного второго луча.

[00123] Альтернативно, луч и частотный ресурс для передачи по каналу должны быть определены в перекрывающемся временном ресурсе между первым временным ресурсом и вторым временным ресурсом.

[00124] В вариантах выполнения настоящего изобретения передача в перекрывающемся временном ресурсе описана следующим образом.

[00125] В случае 1 М первых лучей полностью отличаются от N вторых лучей, и первый частотный ресурс не перекрывается со вторым частотным ресурсом.

[00126] 1.1 В случае, когда первый терминал не может поддерживать М первых лучей и N вторых лучей одновременно, N вторых лучи используются для передачи в перекрывающемся временном ресурсе и втором частотном ресурсе.

[00127] Для наглядности возьмем в качестве иллюстративного примера М первых лучей, включая луч #1, и N вторых лучей, содержащих луч #2 и луч #3. В случае, когда первый терминал не может поддерживать луч #1, луч #2 и луч #3 одновременно, луч #2 и луч #3 используются для передачи в перекрывающемся временном ресурсе и втором частотном ресурсе.

[00128] Передача включает передачу ресурса или прием ресурса, такую как прием PDSCH или передачу PUSCH.

[00129] Для наглядности обратимся к фиг. З, которая схематично иллюстрирует решение для передачи согласно еще одному варианту выполнения настоящего изобретения. Как показано на фиг. З, первый терминал не может поддерживать луч #1, луч #2 и луч #3 одновременно в перекрывающемся временном ресурсе луча #1, луча #2 и луча #3. Поэтому первый терминал использует луч #2 и луч #3 для передачи в перекрывающемся временном ресурсе и втором частотном ресурсе 310. Первый частотный ресурс 300 не перекрывается со вторым частотным ресурсом 310.

[00130] 1.2 В случае, когда первый терминал может поддерживать М первых лучей и N вторых лучей одновременно, N вторых лучей используются для выполнения первой передачи в перекрывающемся временном ресурсе и втором частотном ресурсе, а М первых лучей используются для выполнения второй передачи в перекрывающемся временном ресурсе и первом частотном ресурсе.

[00131] Для наглядности возьмем в качестве иллюстративного примера М первых лучей, включая луч #1, и N вторых лучей, включая луч #2 и луч #3. В случае, когда первый терминал может поддерживать луч #1, луч #2 и луч #3 одновременно, луч #2 и луч #3 используются для выполнения передачи в перекрывающемся временном ресурсе и втором частотном ресурсе, а луч #1 используется для выполнения передачи в перекрывающемся временном ресурсе и первом частотном ресурсе.

[00132] Передача включает передачу ресурса или прием ресурса, такую как прием PDSCH или передачу PUSCH.

[00133] Для наглядности обратимся к фиг. 4, которая схематично иллюстрирует решение для передачи согласно еще одному варианту выполнения настоящего изобретения. Как показано на фиг. 4, первый частотный ресурс 410 не перекрывается со вторым частотным ресурсом 420. Первый терминал может поддерживать луч #1, луч #2 и луч #3 одновременно в перекрывающемся временном ресурсе луча #1, луча #2 и луча #3. Поэтому первый терминал использует луч #2 и луч #3 для передачи в перекрывающемся временном ресурсе и втором частотном ресурсе 420, и использует луч #1 для передачи в перекрывающемся временном ресурсе и первом частотном ресурсе 410.

[00134] В случае 2 М первых лучей частично совпадают с N вторых лучей, то есть, вторые лучи N содержат по меньшей мере один первый луч, а первый частотный ресурс не перекрывается со вторым частотным ресурсом.

[00135] Поскольку первый терминал может поддерживать все N вторых одновременно, тогда в случае, если М первых лучей и N вторых лучей частично одни и теже, первый терминал может поддерживать N вторых лучей одновременно и при этом по меньшей мере один первый луч входит в N вторых лучей.

[00136] Первая передача выполняется в перекрывающемся временном ресурсе и втором частотном ресурсе с использованием N вторых лучей, а вторая передача выполняется в перекрывающемся временном ресурсе и первом частотном ресурсе с использованием М первых лучей.

[00137] Для наглядности возьмем в качестве иллюстративного примера М первых лучей, включая луч #1, и N вторых лучей, включая луч #2 и луч #3. В случае, когда луч #1 совпадает с лучом #2, и очевидно, что первый терминал может поддерживать луч #2 и луч #3 одновременно, луч #2 и луч #3 используются для выполнения первой передачи в перекрывающемся временном ресурсе и втором частотном ресурсе, а луч #1 используется для выполнения второй передачи в перекрывающемся временном ресурсе и первом частотном ресурсе.

[00138] Первая передача включает передачу или прием ресурса, такую как прием PDSCH или передачу PUSCH. Вторая передача включает передачу или прием ресурса, такую как прием PDSCH или передачу PUSCH.

[00139] В случае 3 М первых лучей отличаются от N вторых лучей, и имеется перекрывающийся частотный ресурс между первым частотным ресурсом и вторым частотным ресурсом.

[00140] Таким образом, М первых лучей полностью отличаются от N вторых лучей.

[00141] 3.1 В случае, когда первый терминал не может поддерживать М первых лучей и N вторых лучей одновременно, N вторых лучей используются для передачи в перекрывающемся временном ресурсе и втором частотном ресурсе. В перекрывающемся временном ресурсе никакая передача не выполняется на частотном ресурсе в первом частотном ресурсе вне перекрывающегося частотного ресурса.

[00142] Для наглядности возьмем в качестве иллюстративного примера М первых лучей, включая луч #1, и N вторых лучей, включая луч #2 и луч #3, при этом луч #1, луч #2 и луч #3 отличаются друг от друга. В случае, когда первый терминал не может поддерживать луч #1, луч #2 и луч #3 одновременно, луч #2 и луч #3 используется для передачи в перекрывающемся временном ресурсе и втором частотном ресурсе. В перекрывающемся временном ресурсе никакая передача не выполняется на частотном ресурсе в первом частотном ресурсе вне перекрывающегося частотного ресурса.

[00143] Для наглядности обратимся к фиг. 5, которая схематично иллюстрирует решение для передачи согласно еще одному варианту выполнения настоящего изобретения. Как показано на фиг. 5, первый частотный ресурс 510 перекрывается со вторым частотным ресурсом 520. Первый терминал не может поддерживать луч #1, луч #2 и луч #3 одновременно в перекрывающемся временном ресурсе луча #1, луча #2 и луча #3. Поэтому первый терминал использует луч #2 и луч #3 для передачи в перекрывающемся временном ресурсе и втором частотном ресурсе 520. В перекрывающемся временном ресурсе никакая передача не выполняется на частотном ресурсе в первом частотном ресурсе 510 вне перекрывающегося частотного ресурса.

[00144] 3.2 В случае, когда первый терминал может поддерживать М первых лучей и N вторых лучей одновременно, первый терминал выполняет первую передачу в перекрывающемся временном ресурсе и втором частотном ресурсе с использованием N вторых лучей и выполняет вторую передачу в перекрывающемся временном ресурсе и первом частотном ресурсе с использованием М первых лучей.

[00145] Для наглядности возьмем в качестве иллюстративного примера М первых лучей, включая луч #1, и N вторых лучей, включая луч #2 и луч #3, при этом луч #1, луч #2 и луч #3 отличаются друг от друга. В случае, когда первый терминал может поддерживать луч #1, луч #2 и луч #3 одновременно, луч #2 и луч #3 используется для передачи в перекрывающемся временном ресурсе и втором частотном ресурсе. В перекрывающемся временном ресурсе луч #1 используется для передачи на первом частотном ресурсе.

[00146] Для наглядности обратимся к фиг. 6, которая схематично иллюстрирует решение для передачи согласно еще одному варианту выполнения настоящего изобретения. Как показано на фиг. 6, первый частотный ресурс 610 перекрывается со вторым частотным ресурсом 620. Первый терминал может поддерживать луч #1, луч #2 и луч #3 одновременно в перекрывающемся временном ресурсе луча #1, луча #2 и луча #3. Поэтому первый терминал выполняет передачу в перекрывающемся временном ресурсе и втором частотном ресурсе 620 с использованием луча #2 и луча #3 в перекрывающемся временном ресурсе, при этом первый терминал выполняет передачу на первом частотном ресурсе 610 с использованием луча #1.

[00147] В некоторых вариантах выполнения настоящего изобретения, поскольку частотно-временной ресурс первого луча совпадает с частотно-временным ресурсом второго луча в перекрывающемся частотном ресурсе, должны использоваться разные порты DMRS. Таким образом, в случае, когда различные порты DMRS используются по меньшей мере одним первым лучом и по меньшей мере одним вторым лучом, по меньшей мере один первый луч используется для выполнения второй передачи в перекрывающемся временном ресурсе и первом частотном ресурсе. В случае, когда тот же порт DMRS используется по меньшей мере одним первым лучом и по меньшей мере одним вторым лучом, передачу через первый луч запрещают.

[00148] Итак, заканчивая описание способа определения ресурса, проиллюстрированного вариантами выполнения настоящего изобретения, можно заключить, что предложен способ определения передающего луча, когда временные ресурсы, указанные двумя сигнализациями DCI, принятыми терминалом, перекрываются, что обеспечивает согласованность лучей между терминалом и базовой станцией и улучшает передачу, основанную на использовании лучей.

[00149] Альтернативно, в вариантах выполнения настоящего изобретения, показанных на фиг. 2, сетевое устройство посылает первую информацию о конфигурации и вторую информацию о конфигурации в первый терминал. Первая информация о конфигурации включает первый временной ресурс, первый частотный ресурс и М первых лучей. Вторая информация о конфигурации включает второй временной ресурс, второй частотный ресурс и N вторых лучей. Имеется перекрывающийся временной ресурс между первым временным ресурсом и вторым временным ресурсом, при этом М и N - целые числа больше нуля.

[00150] Определяют заданный ресурс передачи для первого терминала в перекрывающемся временном ресурсе.

[00151] В альтернативном варианте выполнения настоящего изобретения заданный ресурс передачи содержит заданный частотный ресурс и/или заданный луч.

[00152] В альтернативном варианте выполнения настоящего изобретения заданный луч содержит N вторых лучей.

[00153] В альтернативном варианте выполнения настоящего изобретения первый луч отличается от второго луча, то есть, любой первый луч отличается от любого второго луча, и первый терминал не способен поддерживать М первых лучей и N вторых лучей одновременно.

[00154] В альтернативном варианте выполнения настоящего изобретения заданный частотный ресурс содержит второй частотный ресурс.

[00155] В альтернативном варианте выполнения настоящего изобретения первый частотный ресурс не перекрывается со вторым частотным ресурсом.

[00156] Альтернативно, имеется перекрывающийся частотный ресурс между первым частотным ресурсом и вторым частотным ресурсом.

[00157] В альтернативном варианте выполнения настоящего изобретения N вторых лучей содержат по меньшей мере один первый луч.

[00158] В альтернативном варианте выполнения настоящего изобретения заданный частотный ресурс содержит второй частотный ресурс.

[00159] Альтернативно, заданный частотный ресурс содержит второй частотный ресурс и третий частотный ресурс. Третий частотный ресурс содержит частотный ресурс в первом частотном ресурсе, который не перекрывается со вторым частотным ресурсом.

[00160] В альтернативном варианте выполнения настоящего изобретения заданный луч содержит также по меньшей мере один первый луч, при этом этот по меньшей мере один первый луч отличается от любого второго луча.

[00161] В альтернативном варианте выполнения настоящего изобретения первый терминал способен поддерживать по меньшей мере один первый луч и N вторых лучей одновременно.

[00162] В альтернативном варианте выполнения настоящего изобретения заданный частотный ресурс содержит второй частотный ресурс и первый частотный ресурс, при этом первый частотный ресурс не перекрывает второй частотный ресурс.

[00163] В альтернативном варианте выполнения настоящего изобретения заданный частотный ресурс содержит второй частотный ресурс и первый частотный ресурс, и имеется перекрывающийся частотный ресурс между первым частотным ресурсом и вторым частотным ресурсом.

[00164] В альтернативном варианте выполнения настоящего изобретения различные порты DMRS используются по меньшей мере одним первым лучом и по меньшей мере одним вторым лучом.

[00165] В альтернативном варианте выполнения настоящего изобретения заданный частотный ресурс содержит второй частотный ресурс. Имеется перекрывающийся частотный ресурс между первым частотным ресурсом и вторым частотным ресурсом.

[00166] В альтернативном варианте выполнения настоящего изобретения различные порты DMRS используются по меньшей мере одним первым лучом и по меньшей мере одним вторым лучом.

[00167] В некоторых вариантах выполнения настоящего изобретения в случае, когда первый терминал и второй терминал реализованы как различные терминалы, после того, как ресурс, сконфигурированный для второго терминала, повторно сконфигурирован для первого терминала, статус занятости ресурса должен быть указан второму терминалу. Для наглядности предположим, что сначала второй терминал сконфигурирован с набором set#0 RB частотной области в слоте t1 для службы еМВВ, а затем два символа набора set#0 RB частотной области в слоте t1 сконфигурированы для службы URLLC первого терминала. Поэтому, чтобы обеспечить лучший прием второму терминалу для службы еМВВ, сетевое устройство должно указать второму терминалу, что два символа set#0 RB в слоте t1 на самом деле не сконфигурированы для службы еМВВ второго терминала. Таким образом второй терминал может не учитывать данные, переданные в этом частотно-временном ресурсе во время приема.

[00168] В связанной области техники частотно-временной ресурс, назначенный другой службе, обозначают индикацией преимущества [pre-emption indication], и каждый из множества терминалов (включая вышеуказанный второй терминал) в соте должен определить, не занят ли частотно-временной ресурс, первоначально назначенный ему, службой другого терминала, на основе частотно-временного ресурса, обозначенного индикацией преимущества. Если да, то терминал должен игнорировать данные, переданные в этом частотно-временном ресурсе во время приема.

[00169] Следует отметить, что индикация преимущества в стандарте NR относится только к частотно-временным ресурсам. Однако в NR, особенно когда диапазон частот связи находится в частотном диапазоне 2, из-за быстрого затухания высокочастотного канала для обеспечения зоны покрытия используются передача и прием на основе лучей. Кроме того, у одной и той же TRP/панели имеется только одно направление луча в одно и то же время, а у различных TRP/панелей могут быть различные направления луча в одно и то же время. Поэтому в случае, когда направление луча #1 (переданного TRP#1/панелью#1) используется в частотно-временном ресурсе, занятом службой пользователя URLLC, а направление 2 луча (переданного TRP#2/naHe4bio#2), используется службой еМВВ пользователя в том же частотно-временном ресурсе, это эквивалентно тому, что частотно-временной ресурс, занятый службой URLLC и службой еМВВ, может использоваться для одновременной передачи с использованием направлений лучей различных панелей антенны, и, таким образом, нет необходимости передавать индикацию преимущества.

[00170] Только когда и частотно-временной ресурс, и антенная панель, используемая службой URLLC, совпадают с используемыми службой еМВВ, следует передать индикацию преимущества. В случае, когда служба URLLC просто занимает часть частотной полосы связи BWP, другая часть частотной полосы может также передавать другие данные другому терминалу посредством луча URLLC, то есть, когда нет перекрывающегося частотного ресурса для терминала URLLC и терминала, использующего тот же луч что и терминал URLLC, данные неперекрывающегося ресурса могут приниматься непрерывно.

[00171] Поэтому для вышеуказанной проблемы варианты выполнения настоящего изобретения обеспечивают способ определения ресурса. Для наглядности обратимся к фиг. 7, на которой показана последовательность операций для способа определения ресурса согласно еще одному варианту выполнения настоящего изобретения. В примере, относящемся ко второму терминалу, как показано на фиг. 7, способ включает следующие шаги.

[00172] На шаге 701 принимают информацию о конфигурации.

[00173] Информация о конфигурации включает по меньшей мере одно из следующего: временной ресурс, частотный ресурс, по меньшей мере одну антенная панель и по меньшей мере один третий луч. Информация о конфигурации сконфигурирована для указания второму терминалу статуса занятости временного ресурса и частотного ресурса.

[00174] В некоторых вариантах выполнения настоящего изобретения информация о конфигурации сконфигурирована для указания, что частотно-временной ресурс предпочтительно занят первым терминалом, т.е. указывая второму терминалу, что частотно-временной ресурс занят.

[00175] Альтернативно, информация о конфигурации представляет собой группу передаваемых инструкций по конфигурации. В некоторых вариантах выполнения настоящего изобретения информация о конфигурации реализована как третья сигнализация DCI. Третья сигнализация DCI - это группа общих DCI, указывающая группе терминалов в соте, что частотно-временной ресурс занят первым терминалом.

[00176] В некоторых вариантах выполнения настоящего изобретения антенная панель может быть указана по меньшей мере одним из следующих средств: идентификатор (ID) антенной панели, ID TRP, индекс пула CORESET, ID набора ресурсов опорного сигнала и ID ресурса опорного сигнала. Ресурс опорного сигнала может быть по меньшей мере одним из SSB, CSI-RS и SRS.

[00177] На шаге 702 определяют на основе информации о конфигурации, выполняется ли передача по меньшей мере одной антенной панелью во временном ресурсе.

[00178] Альтернативно, второй терминал определяет, что передача не выполняется по меньшей мере одной антенной панелью на частотном ресурсе во временном ресурсе, указанном информацией о конфигурации.

[00179] Даже если для второго терминала PDSCH/PUSCH, PUSCH гранта конфигурации или полупостоянный PDSCH запланирован DCI в указанном частотном ресурсе в указанном временном ресурсе заранее, второй терминал определяет на основе информации о конфигурации, что передача не выполняется по меньшей мере однойчастотной панелью на указанном частотном ресурсе в указанном временном ресурсе, указанном информацией о конфигурации.

[00180] Альтернативно, опорный сигнал, соответствующий по меньшей мере одному третьему лучу в информации о конфигурации, является блоком сигналов синхронизации (SSB). Указанный по меньшей мере один третий луч представляет собой третий луч, сконфигурированный для первого терминала.

[00181] Второй терминал определяет, выполняется ли передача через целевой луч постоянно, на основе того, должна ли передача быть выполнена по меньшей мере одной антенной панелью на частотном ресурсе, другом нежели указанный частотный ресурс в указанном временном ресурсе.

[00182] Альтернативно, форма индикации третьего луча представляет собой SSB ID, и количество битов для индикации SSB ID определяется количеством SSB, сконфигурированных RRC. Если в DCI указан только один SSB ID и количество SSB, указанных RRC, равно 16, количество битов равно 4. В случае, когда должны быть указано множество SSB ID в DCI, и количество SSB, указанных RRC, равняется 16, количество битов равно 16.

[00183] Альтернативно, второй терминал сконфигурирован или спланирован для выполнения передачи по меньшей мере одной антенной панелью через целевой луч во временном ресурсе.

[00184] В случае, когда целевой луч и по меньшей мере один третий луч удовлетворяют соотношению квази-совмещения (QCL-Quasi Со-Location), определяют, что передача выполняется по меньшей мере одной антенной панелью на четвертом частотном ресурсе, другом нежели указанный частотный ресурс на указанном временном ресурсе.

[00185] И/или, в случае, когда целевой луч и по меньшей один третий луч удовлетворяют соотношению отсутствия квази-совмещения (non-QCL), определяют, что нет потребности выполнять передачу по меньшей мере одной антенной панелью на указанном временном ресурсе.

[00186] Итак, в способе, раскрытом в этом варианте выполнения настоящего изобретения, предусмотрено, что направление луча указано, в то время как частотно-временной ресурс указан в индикации преимущества, таким образом реализуя разнообразие применения ресурса пользователя еМВВ и пользователя URLLC во время многолучевой передачи.

[00187] Альтернативно, в вариантах выполнения настоящего изобретения, показанных на фиг. 7, сетевое устройство посылаете первый терминал вторую информациюо конфигурации. Вторая информация о конфигурации сконфигурирована для конфигурирования частотно-временного ресурса и по меньшей мере одного передающего луча в первый терминал в качестве ресурса передачи. Между тем, сетевое устройство посылает информацию о конфигурации во второй терминал в той же соте. Информация о конфигурации включает по меньшей мере одно из следующего: временной ресурс, частотный ресурс, по меньшей мере одну антенную панель и по меньшей мере один третий луч. Информация о конфигурации сконфигурирована, чтобы указать на статус занятости временного ресурса и частотного ресурса второму терминалу. Антенную панель можно также назвать TRP.

[00188] Альтернативно, опорный сигнал, соответствующий по меньшей мере одному третьему лучу в информации о конфигурации, представляет собой блок сигналов синхронизации (SSB).

[00189] На фиг. 8 показана блок-схема устройства для определения ресурса согласно варианту выполнения настоящего изобретения. Как показано на фиг. 8, устройство применено к первому терминалу. Устройство содержит:

[00190] приемный модуль 810, сконфигурированный для приема первой информации о конфигурации и второй информации о конфигурации, при этом первая информация о конфигурации включает первый временной ресурс, первый частотный ресурс и М первых лучей, вторая информация о конфигурации включает второй временной ресурс, второй частотный ресурс и N вторых лучей, и первый временной ресурс и второй временной ресурс имеют перекрывающийся временной ресурс, где М и N - положительные целые числа; и

[00191] процессорный модуль 820, сконфигурированный для определения заданного ресурса передачи в перекрывающемся временном ресурсе.

[00192] В альтернативном варианте выполнения настоящего изобретения заданный ресурс передачи содержит заданный частотный ресурс и/или заданный луч.

[00193] В альтернативном варианте выполнения настоящего изобретения заданный луч содержит N вторых лучей.

[00194] В альтернативном варианте выполнения настоящего изобретения первый луч отличается от второго луча, и первый терминал не способен поддерживать М первых лучей и N вторых лучей одновременно.

[00195] В альтернативном варианте выполнения настоящего изобретения N вторых лучей содержат по меньшей мере один первый луч.

[00196] В альтернативном варианте выполнения настоящего изобретения заданный частотный ресурс содержит по меньшей мере один из первого частотного ресурса и второго частотного ресурса.

[00197] В альтернативном варианте выполнения настоящего изобретения заданный частотный ресурс содержит второй частотный ресурс и третий частотный ресурс, при этом третий частотный ресурс содержит частотный ресурс на первом частотном ресурсе, который не перекрывается со вторым частотным ресурсом.

[00198] В альтернативном варианте выполнения настоящего изобретения заданный луч дополнительно содержит по меньшей мере один первый луч, при этом первый луч отличается от второго луча, а первый терминал способен поддерживать по меньшей мере один первый луч и N вторых лучей одновременно.

[00199] В альтернативном варианте выполнения настоящего изобретения заданный частотный ресурс содержит первый частотный ресурс и второй частотный ресурс, при этом первый частотного ресурс и второй частотный ресурс имеют перекрывающийся частотный ресурс.

[00200] В альтернативном варианте выполнения настоящего изобретения различные порты опорных сигналов демодуляции (DMRS) используются по меньшей мере одним первым лучом и по меньшей мере одним вторым лучом.

[00201] В альтернативном варианте выполнения настоящего изобретения, в М первых лучах

[00202] временные ресурсы или частотные ресурсы, соответствующие любым двум первым лучам, различаются; или

[00203] порты DMRS, соответствующие любым двум первым лучам, различаются.

[00204] В альтернативном варианте выполнения настоящего изобретения, в N вторых лучах

[00205] временные ресурсы или частотные ресурсы, соответствующие любым двум вторым лучам, различаются; или

[00206] порты DMRS, соответствующие любым двум вторым лучам, различаются.

[00207] На фиг. 9 показана блок-схема, иллюстрирующая устройство для определения ресурса согласно еще одному варианту выполнения настоящего изобретения. Как показано на фиг. 9, устройство применено к второму терминалу. Устройство содержит:

[00208] приемный модуль 910, сконфигурированный для приема информации о конфигурации, при этом информация о конфигурации сконфигурирована, чтобы указать второму терминалу на статус занятости временного ресурса и частотного ресурса; и

[00209] процессорный модуль 920, сконфигурированный для определения на основе информации о конфигурации, выполняется ли передача по меньшей мере одной антенной панелью во временном ресурсе.

[00210] Информация о конфигурации включает по меньшей мере одно из следующего:

[00211] временной ресурс;

[00212] частотный ресурс;

[00213] по меньшей мере одну антенную панель; или

[00214] по меньшей мере один третий луч.

[00215] В альтернативном варианте выполнения настоящего изобретения опорный сигнал, соответствующий по меньшей мере одному третьему лучу в информации о конфигурации, представляет собой блок сигналов синхронизации (SSB).

[00216] В альтернативном варианте выполнения настоящего изобретения второй терминал сконфигурирован или запланирован для выполнения передачи по меньшей мере одной антенной панелью во временном ресурсе посредством целевого луча.

[00217] В альтернативном варианте выполнения настоящего изобретения процессорный модуль 920 сконфигурирован также, чтобы в случае, когда целевой луч и по меньшей мере один третий луч удовлетворяют соотношению квази-совмещения, определять, что имеется потребность в передаче по меньшей мере одной антенной панелью на четвертом частотном ресурсе, вне указанного частотного ресурса на указанном временном ресурсе; и/или

[00218] процессорный модуль 920 сконфигурирован также, чтобы в случае, когда целевой луч и по меньшей мере один третий луч удовлетворяют соотношению отсутствия квази-совмещения, определить, что нет потребности в передачи по меньшей мере одной антенной панелью на указанном временном ресурсе.

[00219] На фиг. 10 показана блок-схема, иллюстрирующая устройство для определения ресурса согласно еще одному варианту выполнения настоящего изобретения. Как показано на фиг. 10, устройство применено к сетевому устройству и содержит:

[00220] передающий модуль 1010, сконфигурированный для передачи первой информации о конфигурации и второй информации о конфигурации в первый терминал, при этом первая информация о конфигурации включает первый временной ресурс, первый частотный ресурс и М первых лучей, вторая информация о конфигурации включает второй временной ресурс, второй частотный ресурс и N вторых лучей, и первый временной ресурси второй временной ресурс имеют перекрывающийся временной ресурс, где М и N - положительные целые числа; и

[00221] процессорный модуль 1020, сконфигурированный для определения заданного ресурса передачи для первого терминала в перекрывающемся временном ресурсе.

[00222] В альтернативном варианте выполнения настоящего изобретения заданный ресурс передачи содержит заданный частотный ресурс и/или заданный луч.

[00223] В альтернативном варианте выполнения настоящего изобретения заданный луч содержит N вторых лучей.

[00224] В альтернативном варианте выполнения настоящего изобретения первый луч отличается от второго луча, и первый терминал не способен поддерживать М первых лучей и N вторых лучей одновременно.

[00225] В альтернативном варианте выполнения настоящего изобретения N вторых лучей содержат по меньшей мере один первый луч.

[00226] В альтернативном варианте выполнения настоящего изобретения заданный частотный ресурс содержит по меньшей мере один из первого частотного ресурса и второго частотного ресурса.

[00227] В альтернативном варианте выполнения настоящего изобретения заданный частотный ресурс содержит второй частотный ресурс и третий частотный ресурс, при этом третий частотный ресурс содержит частотный ресурс на первом частотном ресурсе, который не перекрывается со вторым частотным ресурсом.

[00228] В альтернативном варианте выполнения настоящего изобретения заданный луч дополнительно содержит по меньшей мере один первый луч, при этом первый луч отличается от второго луча, а первый терминал способен поддерживать по меньшей мере один первый луч и N вторых лучей одновременно.

[00229] В альтернативном варианте выполнения настоящего изобретения заданный частотный ресурс содержит первый частотный ресурс и второй частотный ресурс, при этом первый частотного ресурс и второй частотный ресурс имеют перекрывающийся частотный ресурс.

[00230] В альтернативном варианте выполнения настоящего изобретения различные порты опорных сигналов демодуляции (DMRS) используются по меньшей мере одним первым лучом и по меньшей мере одним вторым лучом.

[00231] В альтернативном варианте выполнения настоящего изобретения передающий модуль 1010 сконфигурирован также для передачи информации оконфигурации во второй терминал, при этом информация о конфигурации сконфигурирована, чтобы указать второму терминалу на статус занятости временного ресурса и частотного ресурса.

[00232] Информация о конфигурации включает по меньшей мере одно из следующего:

[00233] временной ресурс;

[00234] частотный ресурс;

[00235] по меньшей мере одну антенная панель; или

[00236] по меньшей мере один третий луч.

[00237] В альтернативном варианте выполнения настоящего изобретения опорный сигнал, соответствующий по меньшей мере одному третьему лучу в информации о конфигурации представляет собой блок сигналов синхронизации (SSB).

[00238] Итак, с использованием устройства для определения ресурса, предложенного в этом варианте выполнения настоящего изобретения, предложен способ определения передающего луча, когда временные ресурсы, указанные двумя сигнализациями DCI, принятыми терминалом, перекрываются, таким образом, это обеспечивает согласованность лучей между терминалом и базовой станцией и улучшает передачу, основанную на использовании лучей. Кроме того, конструктивно предусмотрено, что направление луча указано, в то время как частотно-временной ресурс указан в индикации преимущества, таким образом осуществляя разнесение использования ресурса пользователя еМВВ и пользователя URLLC во время многолучевой передачи.

[00239] На фиг. 11 показана блок-схема, иллюстрирующая терминал согласно еще одному варианту выполнения настоящего изобретения. Терминал содержит: процессор 1101, приемник 1102, передатчик 1103, память 1104 и шину 1105.

[00240] Процессор 1101 содержит одно или несколько процессорных ядер. Процессор 1101 сконфигурирован для выполнения различных функциональных приложений и обработки информации операционными программами и модулями.

[00241] Приемник 1102 и передатчик 1103 могут быть реализованы как компонент связи. Компонент связи может быть чипом связи.

[00242] Память 1104 связана с процессором 1101 шиной 1105.

[00243] Память 1104 может быть сконфигурирована для хранения по меньшей мере одной инструкции. Процессор 1101 сконфигурирован для выполнения по меньшей мере одной инструкции с целью осуществления каждой операции в вышеуказанном способе согласно вариантам выполнения настоящего изобретения.

[00244] Кроме того, память 1104 может быть реализована любым типом энергозависимого или энергонезависимого запоминающего устройства или их комбинации. Энергозависимое или энергонезависимое запоминающее устройство содержит, но этим не ограничено, магнитный диск или оптический диск, электрически стираемую программируемую постоянную память (EEPROM), стираемую программируемую постоянную память (EPROM), статическую оперативную память (SRAM), постоянную память (ROM), магнитную память, флэш-память, программируемую постоянную память (PROM)

[00245] В еще одном варианте выполнения настоящего изобретения предложен считываемый компьютером носитель, содержащий инструкции, такой как память, хранящая инструкции. Инструкции могут быть выполнены процессором терминала для реализации способа, выполняемого терминалом, в вышеуказанном способе определения ресурса. Например, считываемый компьютером носитель может быть ROM, RAM, CD-ROM, магнитной лентой, дискетой, оптическим устройством хранения данных и т.д.

[00246] Имеется считываемый компьютером носитель. Когда инструкции в считываемом компьютером носителе выполняются терминалом, терминал выполняет способ определения ресурса.

[00247] На фиг. 12 показана блок-схема, иллюстрирующая сетевое устройство 1200 согласно еще одному варианту выполнения настоящего изобретения. В некоторых вариантах выполнения настоящего изобретения сетевое устройство 1200 может быть базовой станцией.

[00248] Сетевое устройство 1200 может содержать процессор 1201, приемник 1202, передатчик 1203 и память 1204. Приемник 1202, передатчик 1203 и память 1204 соответственно связаны с процессором 1201 шиной.

[00249] Процессор 1201 содержит одно или несколько процессорных ядер. Процессор 1201 сконфигурирован для выполнения способа, выполняемого сетевым устройством в рамках способа определения ресурса согласно вариантам выполнения настоящего изобретения операционными программами и модулями. Память 1204 может быть сконфигурирована для хранения программ и модулей. Более конкретно, память 1204 может быть сконфигурирована для хранения операционной системы 1241 и модуля 1242 приложения, необходимого для реализации по меньшей мере одной функции. Приемник 1202 сконфигурирован для приема передаваемых данных, переданных другими устройствами. Передатчик 1203 сконфигурирован для передачи передаваемых данных в другие устройства.

[00250] С использованием считываемого компьютером носителя сетевое устройство может реализовать вышеуказанный способ определения ресурса, когда инструкции на считываемом компьютерном носителе выполняются процессором сетевого устройства.

[00251] В еще одном варианте выполнения настоящего изобретения раскрыта система связи. Система содержит терминал и сетевое устройство.

[00252] Терминал содержит устройство для определения ресурса, раскрытое в вариантах выполнения настоящего изобретения, показанных на фиг. 8 или 9.

[00253] Сетевое устройство содержит устройство для определения ресурса, раскрытое в вариантах выполнения настоящего изобретения, показанных на фиг. 10.

[00254] В еще одном варианте выполнения настоящего изобретения раскрыта система связи. Система связи содержит терминал и сетевое устройство.

[00255] Терминал содержит терминал, раскрытый в варианте выполнения настоящего изобретения, показанном на фиг. 11.

[00256] Сетевое устройство содержит сетевое устройство, раскрытое в варианте выполнения настоящего изобретения, показанном на фиг. 12.

[00257] Кроме того, в еще одном из вариантов выполнения настоящего изобретения раскрыт считываемый компьютером носитель. На считываемом компьютером носителе хранится по меньшей мере одна инструкция, по меньшей мере одна программа, набор кодов или набор команд. Эти по меньшей мере одна инструкция, по меньшей мере одна программа, набор кодов или набор команд загружаются и выполняются процессором для реализации шагов, выполняемых терминалом или сетевым устройством в способе определения ресурса, раскрытом в соответствующих вариантах выполнения настоящего изобретения.

[00258] Следует понимать, что, термин «множество» означает здесь два или больше. Термин «и/или» описывает соотношение связанных объектов, что означает, что может быть три вида отношений. Например, А и/или В может означать, что имеются три ситуации: только А, А и В одновременно, и только В. Знак «/» обычно указывает, что объекты связаны соотношением «или».

[00259] Из описания и практики применения изобретения, раскрытых здесь, специалистам в данной области техники будут очевидны и другие варианты. Это раскрытие предназначено, чтобы охватить любые вариации, варианты использования или адаптации раскрытия в рамках общих принципов изобретения, включая такие отклонения от раскрытия, которые известны в обычной практике. Подразумевается, что описанныеварианты даны только для примера, а объем и сущность изобретения описывается пунктами формулы изобретения.

[00260] Очевидно, что изобретение не ограничено точной конструкцией, которая была описана выше и проиллюстрирована на сопровождающих чертежах, и что различные модификации и изменения могут быть сделаны без отхода от объема изобретения. Этот объем ограничен только формулой изобретения.

Изобретение относится к области связи. Технический результат изобретения заключается в возможности определения передающего луча, когда временные ресурсы, указанные двумя экземплярами сигнализации DCI, принятой терминалом, перекрываются, что обеспечивает согласованность луча между терминалом и базовой станцией и повышает эффективность передачи луча. Для этого осуществляют прием первой информации о конфигурации и второй информации о конфигурации, при этом первая информация о конфигурации включает первый временной ресурс, первый частотный ресурс и М первых лучей, вторая информация о конфигурации включает второй временной ресурс, второй частотный ресурс и N вторых лучей. При этом первый временной ресурс и второй временной ресурс имеют перекрывающийся временной ресурс, где М и N - положительные целые числа. Определяют заданный ресурс передачи в перекрывающемся временном ресурсе. 10 н. и 16 з.п. ф-лы, 12 ил.

1. Способ определения ресурса, выполняемый первым терминалом и включающий:

прием (201) первой информации о конфигурации и второй информации о конфигурации, при этом первая информация о конфигурации включает первый временной ресурс, первый частотный ресурс и M первых лучей, вторая информация о конфигурации включает второй временной ресурс, второй частотный ресурс и N вторых лучей, при этом первый временной ресурс и второй временной ресурс имеют перекрывающийся временной ресурс, где M и N — положительные целые числа; и

определение (202) заданного ресурса передачи в перекрывающемся временном ресурсе.

2. Способ по п. 1, в котором заданный ресурс передачи содержит заданный частотный ресурс и/или заданный луч.

3. Способ по п. 2, в котором заданный луч содержит N вторых лучей.

4. Способ по п. 3, в котором любой первый луч из M первых лучей отличается от любого второго луча из N вторых лучей, и первый терминал не способен поддерживать M первых лучей и N вторых лучей одновременно.

5. Способ по п. 3, в котором N вторых лучей содержат по меньшей мере один первый луч.

6. Способ по п. 5, в котором заданный частотный ресурс содержит по меньшей мере один из первого частотного ресурса и второго частотного ресурса.

7. Способ по п. 5, в котором заданный частотный ресурс содержит второй частотный ресурс и третий частотный ресурс, при этом третий частотный ресурс содержит частотный ресурс в первом частотном ресурсе, который не перекрывается со вторым частотным ресурсом.

8. Способ по п. 3, в котором заданный луч дополнительно содержит по меньшей мере один первый луч, при этом первый луч отличается от второго луча, и первый терминал способен поддерживать по меньшей мере один первый луч и N вторых лучей одновременно.

9. Способ по п. 8, в котором заданный частотный ресурс содержит первый частотный ресурс и второй частотный ресурс, при этом первый частотный ресурс и второй частотный ресурс имеют перекрывающийся частотный ресурс.

10. Способ по любому из пп. 1–9, в котором в M первых лучах временные ресурсы или частотные ресурсы, соответствующие любым двум первым лучам, различны.

11. Способ по любому из пп. 1–9, в котором в N вторых лучах временные ресурсы или частотные ресурсы, соответствующие любым двум вторым лучам, различны.

12. Способ определения ресурса, выполняемый вторым терминалом и включающий:

прием (701) информации о конфигурации, при этом информация о конфигурации сконфигурирована для указания второму терминалу статуса занятости временного ресурса и частотного ресурса; и

определение (702) на основе информации о конфигурации, выполняется ли передача в упомянутом временном ресурсе по меньшей мере одной антенной панелью,

при этом информация о конфигурации включает по меньшей мере одно из следующего:

временной ресурс;

частотный ресурс;

по меньшей мере одну антенную панель; или

по меньшей мере один третий луч;

при этом второй терминал сконфигурирован или запланирован на выполнение передачи по меньшей мере одной антенной панелью в упомянутом временном ресурсе посредством целевого луча;

при этом способ также включает:

определение, что необходимо выполнить передачу по меньшей мере одной антенной панелью в четвертом частотном ресурсе, отличном от упомянутого частотного ресурса в упомянутом временном ресурсе, при этом целевой луч и по меньшей мере один третий луч удовлетворяют соотношению квазисовмещения; или

определение, что нет необходимости выполнять передачу по меньшей мере одной антенной панелью в упомянутом временном ресурсе, при этом целевой луч и по меньшей один третий луч удовлетворяют соотношению отсутствия квазисовмещения.

13. Способ определения ресурса, выполняемый сетевым устройством и включающий:

передачу первой информации о конфигурации и второй информации о конфигурации в первый терминал, при этом первая информация о конфигурации включает первый временной ресурс, первый частотный ресурс и M первых лучей, вторая информация о конфигурации включает второй временной ресурс, второй частотный ресурс и N вторых лучей, при этом первый временной ресурс и второй временной ресурс имеют перекрывающийся временной ресурс, где M и N — положительные целые числа; и

определение заданного ресурса передачи для первого терминала в перекрывающемся временном ресурсе.

14. Способ по п. 13, в котором заданный ресурс передачи содержит заданный частотный ресурс и/или заданный луч.

15. Способ по п. 14, в котором заданный луч содержит N вторых лучей.

16. Способ по п. 15, в котором заданный луч дополнительно содержит по меньшей мере один первый луч, при этом первый луч отличается от второго луча, и первый терминал способен поддерживать по меньшей мере один первый луч и N вторых лучей одновременно.

17. Способ по п. 16, в котором заданный частотный ресурс содержит первый частотный ресурс и второй частотный ресурс, при этом первый частотный ресурс и второй частотный ресурс имеют перекрывающийся частотный ресурс.

18. Способ по п. 16, в котором по меньшей мере одним первым лучом и по меньшей мере одним вторым лучом используются различные порты опорных сигналов демодуляции (DMRS).

19. Способ определения ресурса, выполняемый сетевым устройством и включающий:

передачу информации о конфигурации во второй терминал, при этом информация о конфигурации сконфигурирована для указания второму терминалу статуса занятости временного ресурса и частотного ресурса,

при этом информация о конфигурации включает по меньшей мере одно из следующего:

временной ресурс;

частотный ресурс;

по меньшей мере одну антенную панель; или

по меньшей мере один третий луч;

при этом второй терминал сконфигурирован или запланирован на выполнение передачи по меньшей мере одной антенной панелью в упомянутом временном ресурсе посредством целевого луча;

при этом второй терминал определяет, что необходимо выполнить передачу по меньшей мере одной антенной панелью в четвертом частотном ресурсе, отличном от упомянутого частотного ресурса в упомянутом временном ресурсе, при этом целевой луч и по меньшей мере один третий луч удовлетворяют соотношению квазисовмещения; или второй терминал определяет, что нет необходимости выполнять передачу по меньшей мере одной антенной панелью в упомянутом временном ресурсе, при этом целевой луч и по меньшей один третий луч удовлетворяют соотношению отсутствия квазисовмещения.

20. Способ по п. 19, в котором опорный сигнал, соответствующий по меньшей мере одному третьему лучу в информации о конфигурации, является блоком сигналов синхронизации (SSB).

21. Терминал связи, содержащий:

процессор (1101);

приемопередатчик, связанный с процессором (1101); и

память (1104), сконфигурированную для хранения команд, выполняемых процессором (1101),

при этом процессор (1101) сконфигурирован для загрузки и выполнения выполняемых команд для осуществления способа определения ресурса по любому из пп. 1–14.

22. Сетевое устройство связи, содержащее:

процессор (1201);

приемопередатчик, связанный с процессором (1201); и

память (1204), сконфигурированную для хранения команд, выполняемых процессором (1201),

при этом процессор (1201) сконфигурирован для загрузки и выполнения выполняемых команд для осуществления способа определения ресурса по любому из пп. 15–20.

23. Считываемый компьютером носитель, хранящий по меньшей мере одну инструкцию, по меньшей мере одну программу, по меньшей мере один набор кодов или по меньшей мере один набор команд, при этом указанные по меньшей мере одна инструкция, по меньшей мере одна программа, по меньшей мере один набор кодов или по меньшей мере один набор команд загружаются и выполняются процессором для осуществления способа определения ресурса по любому из пп. 1–11.

24. Считываемый компьютером носитель, хранящий по меньшей мере одну инструкцию, по меньшей мере одну программу, по меньшей мере один набор кодов или по меньшей мере один набор команд, при этом указанные по меньшей мере одна инструкция, по меньшей мере одна программа, по меньшей мере один набор кодов или по меньшей мере один набор команд загружаются и выполняются процессором для осуществления способа определения ресурса по п. 12.

25. Считываемый компьютером носитель, хранящий по меньшей мере одну инструкцию, по меньшей мере одну программу, по меньшей мере один набор кодов или по меньшей мере один набор команд, при этом указанные по меньшей мере одна инструкция, по меньшей мере одна программа, по меньшей мере один набор кодов или по меньшей мере один набор команд загружаются и выполняются процессором для осуществления способа определения ресурса по любому из пп. 13–18.

26. Считываемый компьютером носитель, хранящий по меньшей мере одну инструкцию, по меньшей мере одну программу, по меньшей мере один набор кодов или по меньшей мере один набор команд, при этом указанные по меньшей мере одна инструкция, по меньшей мере одна программа, по меньшей мере один набор кодов или по меньшей мере один набор команд загружаются и выполняются процессором для осуществления способа определения ресурса по любому из пп. 19, 20.
