Ручное орудие для обработки почвы Российский патент 2025 года по МПК A01B1/00

Ручное орудие для обработки почвы относится к сельскому хозяйству и может использоваться в приусадебном хозяйстве, на дачном участке.

Предлагаемое устройство отличается от аналога (патент РФ № 2382536) тем, что зубья выполнены в виде вертикальных полосок и жестко соединенными с ним на конце горизонтальными пластинами с образованием 1-образной формы, при этом горизонтальные пластины выполнены в виде треугольников, а конец горизонтальной пластины последнего зуба согнут под прямым углом к поперечине.

Предлагаемое устройство улучшает функциональные возможности ручного орудия.

Выполнены зубьев в идее вертикальных полосок и жестко соединенными с ним на конце горизонтальными пластинами с образованием L- образной формы улучшает обработку почвы в глубине непосредственно горизонтальный пласт почвы.

Изготовление горизонтальных пластин в виде треугольников увеличивает обрабатываемость почвы непосредственно в ее глубине.

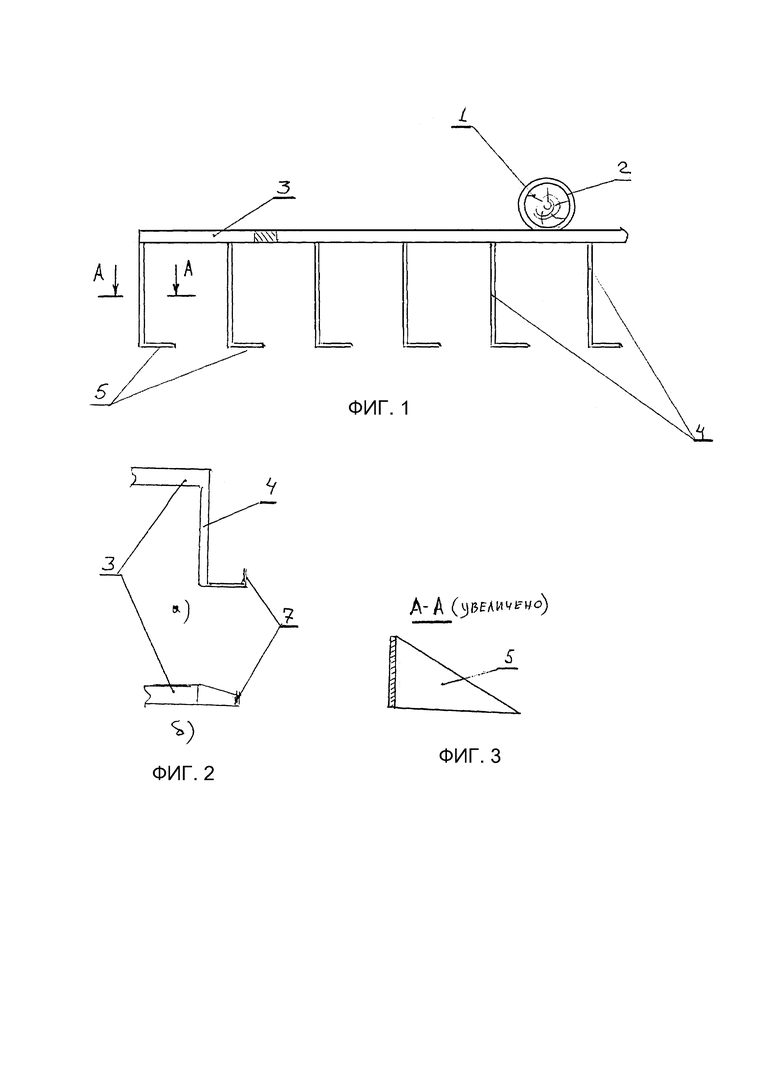

На фиг. 1 представлено ручное орудие дня обработки почвы, вид спереди; на фиг. 2 -последний крайний правый зуб: а - вид спереди, 6 - вид сверху; на фиг. 3 - горизонтальная пластина, вид сверху.

Орудие содержит рукоятку 1, вставленный в патрон 2, который соединен с поперечиной 3. На поперечине 3 установлены вертикальные полоски 4 и жестко соединены с ним на конце горизонтальные пластины 5 треугольной формы, при этом конец 7 горизонтальной пластины последнего зуба согнут под прямым углом к поперечине.

Орудие используют следующим образом. При возвратно-поступательном перемещении рукояткой 5 зубья орудия совершают также возвратно-поступательное перемещение в почве, где происходит ее эффективная обработка.

Техническим результатом является увеличение функциональных возможностей ручного орудия.

Ручное орудие для обработки почвы относится к сельскому хозяйству и может использоваться в приусадебном хозяйстве, на дачном участке. Ручное орудие содержит рукоятку с патроном и поперечиной с зубьями. Зубья выполнены в виде вертикальных полосок, концы которых жестко соединены с горизонтальными пластинами с образованием L-образной формы. При этом горизонтальные пластины всех зубьев выполнены в виде треугольников и направлены в одну сторону, а конец горизонтальной пластины последнего зуба согнут под прямым углом к поперечине. Изобретение повышает эффективность обработки почвы. 3 ил.

Ручное орудие для обработки почвы, включающее рукоятку с патроном, поперечину с зубьями в виде вертикальных полосок, концы которых жестко соединены с горизонтальными пластинами треугольной формы, отличающееся тем, что вертикальные полоски всех зубьев соединены с горизонтальными пластинами с образованием L-образной формы, при этом горизонтальные пластины всех зубьев направлены от вертикальных полосок в одну сторону, а конец последнего зуба согнут под прямым углом к поперечине.
