УСТРОЙСТВО ДЛЯ РАЗМЕЩЕНИЯ ИНФОРМАЦИИ О НИКОТИНСОДЕРЖАЩЕЙ ПРОДУКЦИИ Российский патент 2025 года по МПК A47F11/06

Область техники, к которой относится изобретение

Группа изобретений относится к области торгового оборудования, в частности к конструктивным элементам витрин или шкафов/стеллажей с никотинсодержащей продукцией, и может быть использована для демонстрации товарного запаса предлагаемой к реализации продукции для обеспечения информированности покупателей относительно предлагаемой продукции.

Устройство для размещения информации о никотинсодержащей продукции предназначено для демонстрации основной и дополнительной информации о никотинсодержащей продукции, размещенной в витрине или шкафу/стеллаже.

Согласно действующему законодательству запрещается открытая выкладка и демонстрация никотинсодержащей продукции (сигарет, нагреваемых табачных изделий, изделий предоставления аэрозоля) в торговом объекте. Демонстрация никотинсодержащей продукции покупателям в торговом объекте может осуществляться по требованию покупателя после его ознакомления с перечнем продаваемой табачной продукции.

Таким образом, демонстрация никотинсодержащей продукции, а также информации о данной продукции осуществляется продавцом в требуемый момент времени, после чего продукция должна быть быстро скрыта от просмотра.

Уровень техники

Из уровня техники известна витрина для демонстрации объектов, преимущественно сигарет, содержащая корпус, выполненный из стенок с частичным пропусканием света и разделенный горизонтальными полками из непрозрачного для света материала с образованием отдельных секций, стенки которой образованы рамой и стеклом, а на раме, стекле, горизонтальной стенке из непрозрачного для света материала или полке установлены устройства освещения секций, см. RU 146540 U1, опубл. 10.10.2014, патентообладатель: Индивидуальный Предприниматель Евдокимов Валентин Валентинович (RU).

Лицевая (торцевая) часть указанных горизонтальных полок, выполненных из непрозрачного для света материала, обычно используется для размещения информации о продукции, в виде наклеек, листов или иных информационных материалов, размещаемых на указанных лицевых поверхностях.

К недостатку известной витрины можно отнести отсутствие устройства для размещения информации о никотинсодержащей продукции на лицевой части горизонтальных полок.

Из уровня техники известно устройство для размещения информации о товаре на базовой полке торгового холодильного оборудования (см. RU 207235 U1, опубл. 19.10.2021, патентообладатель: Салмин Владимир Васильевич (RU)), выполненное в виде профиля, содержащего торцевую сторону и связанные с ней нижнюю сторону, выполненную с возможностью размещения под нижней плоскостью полки, и наклонную сторону, выполненную с возможностью расположения над торцом полки, при этом устройство выполнено из ПВХ, а наклонная сторона связана с лицевой пластиной для образования между ними плотно закрываемого «кармана» для вставки в него информации о товаре, причем торцевая сторона соединена с наклонной стороной и лицевой пластиной через пружинящий элемент, а участки торцевой стороны, наклонной стороны и лицевой пластины в месте соединения выполнены утолщенными.

Преимуществом указанного устройства является возможность его крепления на базовой полке любой конструкции, однако при использовании данного устройства на полках витрины (шкафа) с никотинсодержащей продукцией, стенки которых затемнены, а подсветка предусмотрена для освещения продукции, указанное устройство не обеспечит освещение информации о ней.

Также из уровня техники известно устройство для размещения информации о товаре на полке (см. RU 197881 U1, опубл. 03.06.2020, патентообладатель: Салмин Владимир Васильевич (RU)), которое выполнено в виде профиля, содержащего торцевую сторону и связанные с ней нижнюю сторону, выполненную с возможностью размещения под нижней плоскостью полки, и наклонную сторону, предназначенную для размещения на ней информации о товарах, при этом наклонная сторона связана с опорной стороной устройства.

Преимущество указанного устройства также заключается в универсальности конструкции устройства для размещения информации о товаре, в частности, обеспечивающей закрепление устройства на любых полках, однако при использовании данного устройства на полках витрины (шкафа) с никотинсодержащей продукцией, стенки которых затемнены, а подсветка предусмотрена для освещения продукции, указанное устройство не обеспечит освещение информации о ней.

К наиболее близкому аналогу можно отнести полку стеллажную для демонстрации небольших упаковок с продуктами, особенно пачек сигарет, предназначенную для установки внутри нее размещенных в ряд лотков с толкателем для небольших упаковок с продуктами, особенно сигарет, которые работают таким образом, что после извлечения одной упаковки остальные упаковки подаются вперед (см. RU 2758324 C2, опубл. 28.10.2021, патентообладатель: Общество с ограниченной ответственностью Коммандитное товарищество "Перфекта" (PL)).

Указанная полка стеллажная для демонстрации небольших упаковок с продуктами, особенно пачек сигарет, содержит основание с боковыми стенками, задней стенкой и лицевой стенкой, при этом на основании параллельно к его передней кромке расположена планка, оснащенная зажимом, в котором в ряд размещены лотки с упаковками продуктов, при этом планка, на которой находится зажим, соединена с отходящим от ее передней продольной кромки и образующим перед фронтальной поверхностью лотков плоскую стенку первым плечом, перед которым расположено присоединенное к нему второе плечо, при этом между первым и вторым плечами образуется открытый сверху карман, предназначенный для информационного сообщения или рекламы. Основание вместе с боковыми стенками, задней стенкой и лицевой стенкой могут быть изготовлены как единое целое из светопроницаемого, светополупроницаемого или светонепроницаемого пластика или металла.

К преимуществу указанной полки можно отнести возможность поместить съемное информационное сообщение, которое может быть легко удалено, однако в силу конструкции открытый сверху карман является не глубоким и позволяет удерживать только легкие и не высокие информационные материалы, закрывающие половину упаковки. Кроме того, при использовании данного устройства на полках шкафа с никотинсодержащей продукцией, стенки которых затемнены, а подсветка направлена на продукцию, указанное устройство не сможет обеспечить освещение информации о продукции.

Раскрытие сущности изобретения

Техническая проблема, на решение которой направлено заявленное изобретение, заключается в создании устройства для размещения информации о никотинсодержащей продукции, которое позволит размещать дополнительную информацию с большим весом и габаритными размерами, а также сделать как основную, так и дополнительную информацию более заметной для покупателя путем ее освещения с использованием имеющегося оборудования витрины или шкафа/стеллажа, которое применяется для освещения продукции.

Технический результат заявленного изобретения заключается в обеспечении освещения основной и дополнительной информации большего размера о никотинсодержащей продукции без увеличения энергопотребления, в том числе без использования дополнительных источников освещения, с использованием уже имеющегося осветительного оборудования, применяемого для освещения продукции.

Указанная техническая проблема решается, а технический результат достигается в устройстве для размещения информации о никотинсодержащей продукции, содержащем несущий профиль, образованный

крепежной частью, выполненной в виде горизонтально-ориентированной ступенчатой пластины с образованием упоров и крепежного паза, с возможностью крепления к толкателям с никотинсодержащей продукцией,

лицевой частью, находящейся на противоположном от крепежной части конце несущего профиля и выполненной в виде вертикально-ориентированной уплощенной С-образной пластины,

и промежуточной частью, находящейся между крепежной и лицевой частями, и выполненной в виде J-образной пластины с вертикально отходящими от нее пластинами с образованием вертикально-ориентированных ниш,

установленные на профиле верхний и нижний световые элементы, содержащие излучающую сторону, причем световые элементы установлены на профиле таким образом, что между изучающей стороной верхнего светового элемента и лицевой частью профиля, а также между излучающей стороной нижнего светового элемента и лицевой частью профиля образован тупой угол, а между вертикально-ориентированными нишами и излучающей стороной верхнего светового элемента - острый угол,

расположенный вплотную на лицевой части несущего профиля световод, который выполнен в виде прозрачной вертикально-ориентированной уплощенной С-образной пластины с удлиненными волнообразными концами, выходящими за концы несущего профиля и меняющими направление изгиба после выхода из контакта с ним, причем внутренняя поверхность световода, исключая удлиненные волнообразные концы, выполнена рельефной,

и установленный вплотную на световоде держатель для информационных материалов, который выполнен в виде прозрачной вертикально-ориентированной уплощенной С-образной пластины с полостью для приема информационных материалов.

В предпочтительном варианте выполнения изобретения несущий профиль выполнен из алюминия, имеет гладкую поверхность белого или серебристого цвета, а световод и держатель для информационных материалов - из оптически прозрачного пластика.

В частном случае реализации заявленного изобретения световод выполнен методом экструзии.

Предпочтительно чтобы удлиненные волнообразные концы световода располагались над излучающей стороной верхнего и нижнего световых элементов на расстоянии не более 5 мм от нее в вертикальном направлении и не далее, чем центральная ось верхнего и нижнего световых элементов по направлению к крепежной части в горизонтальном направлении.

В частном случае реализации рельефная поверхность может быть выполнена с помощью горизонтально-ориентированных насечек, выступов, впадин, полос краски, предпочтительно белого цвета, выполненных методом шелкографии, полос материала, предпочтительно белого цвета, установленного на внутреннюю поверхность при помощи клея.

Также техническая проблема решается, а технический результат достигается посредством устройства для размещения информации о никотинсодержащей продукции, содержащего несущий профиль, включающий

крепежную часть, выполненную с возможностью крепления к толкателям с никотинсодержащей продукцией, и

лицевую часть, расположенную на противоположном от крепежной части конце несущего профиля и выполненную в виде вертикально-ориентированной уплощенной С-образной пластины,

установленные на профиле верхний и нижний световые элементы, содержащие излучающую сторону, причем световые элементы установлены на профиле таким образом, что между изучающей стороной верхнего светового элемента и лицевой частью профиля, а также между излучающей стороной нижнего светового элемента и лицевой частью профиля образован тупой угол,

расположенный вплотную на лицевой части несущего профиля световод, который выполнен в виде прозрачной вертикально-ориентированной уплощенной С-образной пластины с удлиненными волнообразными концами, выходящими за концы несущего профиля и меняющими направление изгиба после выхода из контакта с ним, причем внутренняя поверхность световода, исключая удлиненные волнообразные концы, выполнена рельефной,

и установленный вплотную на световоде держатель для информационных материалов, который выполнен в виде прозрачной вертикально-ориентированной уплощенной С-образной пластины с гнездом для приема информационных материалов.

В предпочтительном варианте выполнения изобретения несущий профиль выполнен из алюминия, имеет гладкую поверхность белого или серебристого цвета, а световод и держатель для информационных материалов - из оптически прозрачного пластика.

В частном случае реализации заявленного изобретения световод выполнен методом экструзии.

Предпочтительно чтобы удлиненные волнообразные концы световода располагались над излучающей стороной верхнего и нижнего световых элементов на расстоянии не более 5 мм от нее в вертикальном направлении и не далее, чем центральная ось верхнего и нижнего световых элементов по направлению к крепежной части в горизонтальном направлении.

В частном случае реализации рельефная поверхность может быть выполнена с помощью горизонтально-ориентированных насечек, выступов, впадин, полос краски, предпочтительно белого цвета, выполненных методом шелкографии, полос материала, предпочтительно белого цвета, установленного на внутреннюю поверхность при помощи клея.

Также техническая проблема решается, а технический результат достигается посредством световода устройства для размещения информации о никотинсодержащей продукции, характеризующегося тем, что он выполнен в виде прозрачной вертикально-ориентированной уплощенной С-образной пластины с удлиненными волнообразными концами, внутренняя поверхность которой, исключая удлиненные волнообразные концы, является рельефной, при этом он выполнен с возможностью установки вплотную между несущим профилем устройства для размещения информации о никотинсодержащей продукции и держателем для информационных материалов, а указанные удлиненные волнообразные концы выполнены с возможностью выхода за пределы несущего профиля устройства для размещения информации о никотинсодержащей продукции при установке световода на несущий профиль.

В предпочтительном варианте изобретения световод выполнен из оптически прозрачного пластика - органического стекла (ПММА/полиметилметакрилат) или поликарбоната методом экструзии.

В частном случае реализации рельефная поверхность может быть выполнена с помощью горизонтально-ориентированных насечек, выступов, впадин, полос краски, предпочтительно белого цвета, выполненных методом шелкографии, полос материала, предпочтительно белого цвета, установленного на внутреннюю поверхность при помощи клея.

Краткое описание чертежей

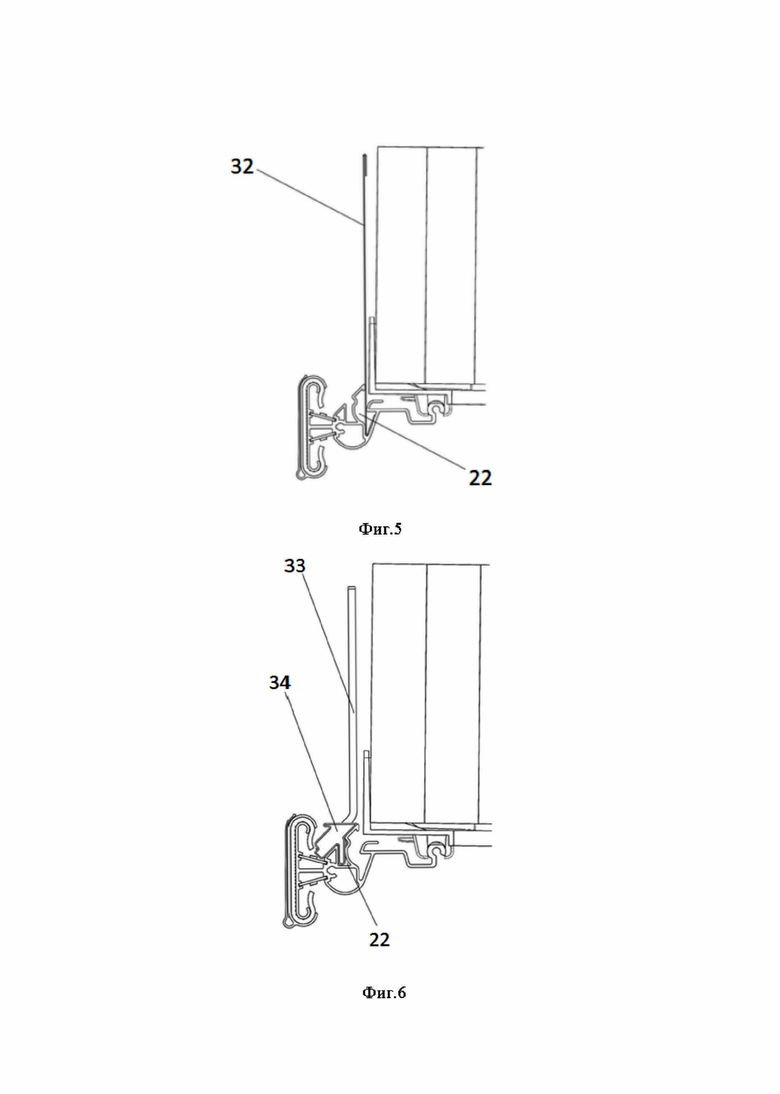

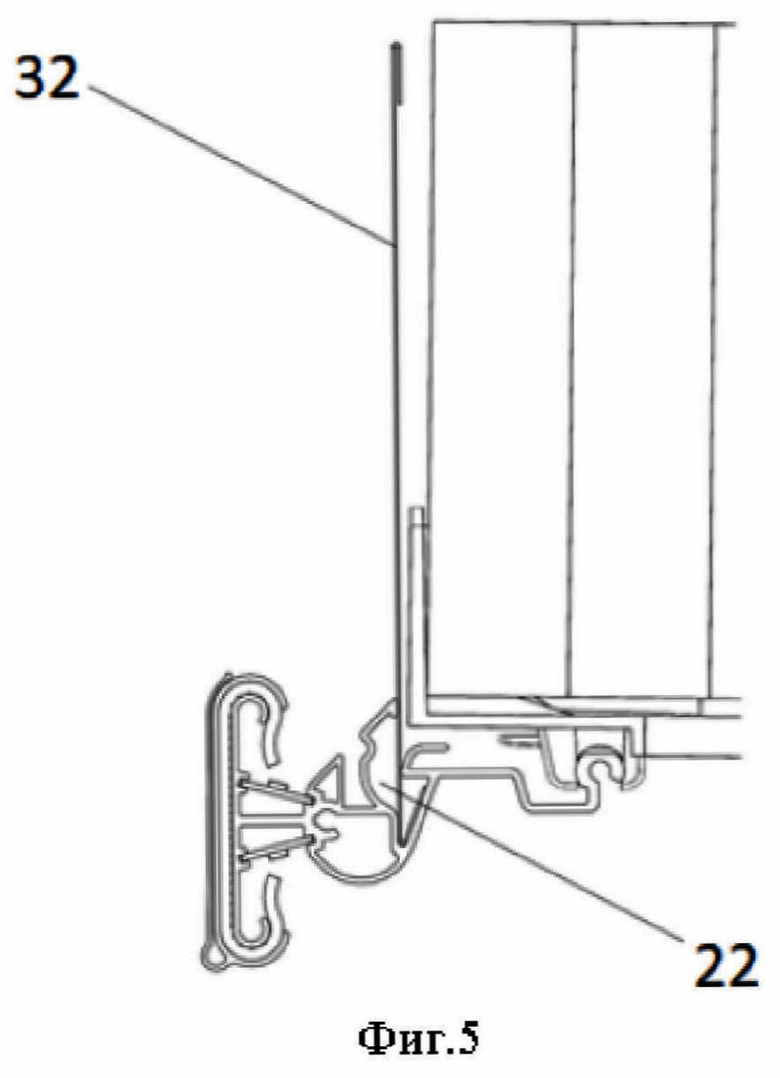

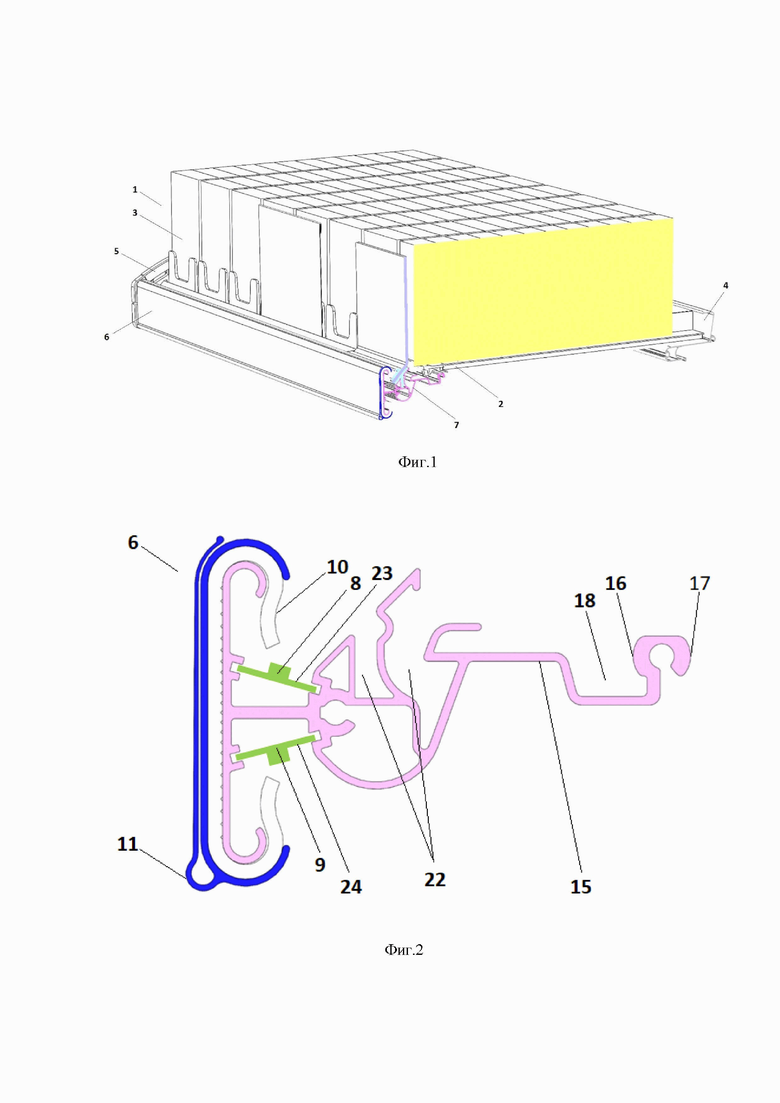

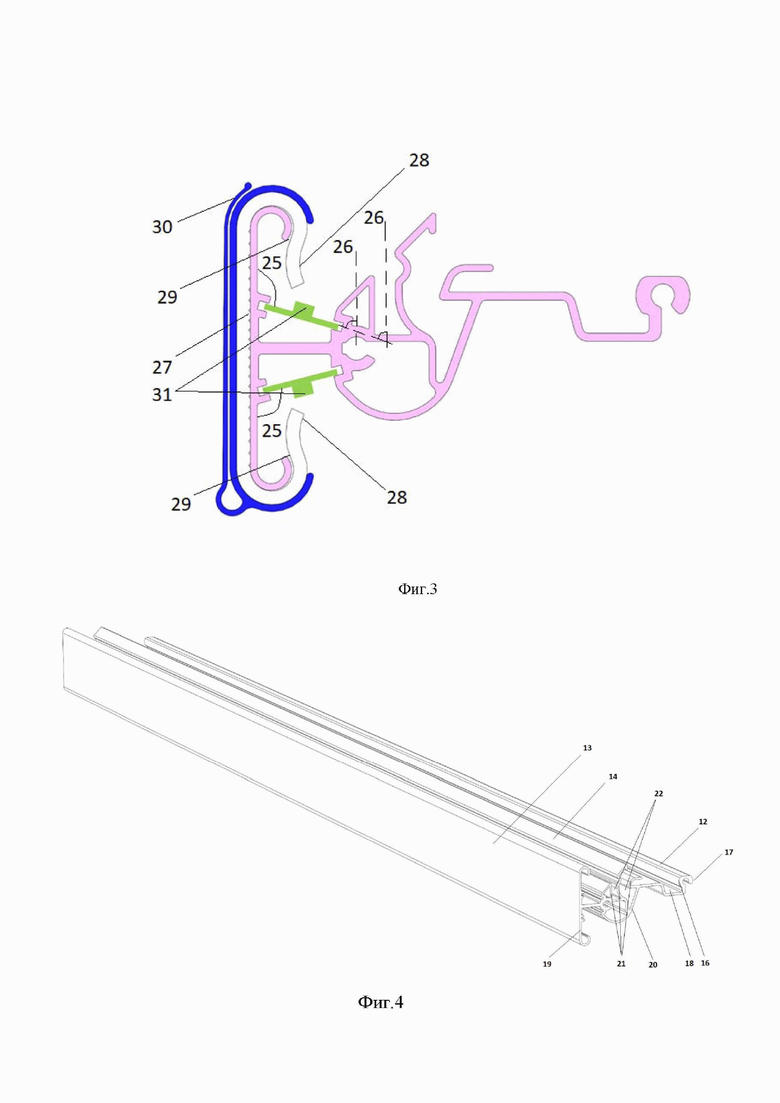

Изобретение поясняется графически, где на фиг. 1 изображена полка для демонстрации никотинсодержащей продукции в разрезе, на фиг. 2, 3 - устройство для размещения информации о никотинсодержащей продукции (вид сбоку), на фиг. 4 - общий вид несущего профиля устройства для размещения информации о никотинсодержащей продукции, на фиг. 5, 6 - размещение информационных материалов с дополнительной информацией в устройстве для размещения информации о никотинсодержащей продукции, фиг. 7 - пример осуществления изобретения (подсветка включена), на фиг. 8 - пример осуществления изобретения (подсветка выключена).

Позициями на фиг. 1 - фиг. 6 обозначены:

1 - полка;

2 - толкатели;

3 - никотинсодержащая продукция;

4 - задняя стенка;

5 - боковые стенки;

6 - устройство для размещения информации о никотинсодержащей продукции;

7 - несущий профиль;

8 - верхний световой элемент;

9 - нижний световой элемент;

10 - световод;

11 - держатель для информации;

12 - крепежная часть;

13 - лицевая часть;

14 - промежуточная часть;

15 - ступенчатая пластина;

16 - первый упор;

17 - второй упор;

18 - крепежный паз;

19 - уплощенная С-образная пластина;

20 - J-образная пластина;

21 - вертикально-отходящие пластины;

22 - вертикально-ориентированные ниши;

23 - излучающая сторона верхнего светового элемента;

24 - излучающая сторона нижнего светового элемента;

25 - тупой угол;

26 - острый угол;

27 - рельефная внутренняя поверхность;

28 - удлиненные волнообразные концы световода;

29 - точка выхода из контакта;

30 - уплощенная С-образная пластина с полостью для приема информационных материалов;

31 - центральная ось светового элемента;

32 - первый вставной элемент;

33 - второй вставной элемент;

34 - держатель вставного элемента.

Осуществление изобретения

Устройство для размещения информации о никотинсодержащей продукции, изображенное на фиг. 1-6 предназначено для использования в витрине или шкафу/стеллаже для демонстрации и хранения никотинсодержащей продукции и является частью полки (1) указанной витрины или шкафа/стеллажа.

Полка (1) включает в себя толкатели (2) с никотинсодержащей продукцией (3), заднюю стенку (4), боковые стенки (5) и устройство для размещения информации о никотинсодержащей продукции (6), которое одновременно служит передней стенкой полки (1).

Устройство для размещения информации о никотинсодержащей продукции (6) содержит несущий профиль (7), установленные на нем верхний (8) и нижний (9) световые элементы, световод (10) и держатель для информационных материалов (11).

Несущий профиль (7) - это изделие с фигурной формой поперечного сечения, предназначенное для образования каркаса, который служит для поддержки различных компонентов устройства для размещения информации о никотинсодержащей продукции (6) и полки (1).

Несущий профиль (7) представляет собой единое изделие, образованное системой фигурных горизонтально-ориентированных и вертикально-ориентированных пластин, условно включающее крепежную (12), лицевую (13) и промежуточную (14) части профиля.

Несущий профиль (7) может быть выполнен из различных металлов или пластиков, например, стали, алюминия или ПВХ.

Несущий профиль (7) может быть изготовлен методом экструзии, 3D-печати, гибкой листового металла или любым другим известным из уровня техники способом.

Крепежная часть (12) несущего профиля (7) предназначена для крепления устройства для размещения информации о никотинсодержащей продукции (6) к толкателям (2) с никотинсодержащей продукцией (3).

Крепежная часть (12) выполнена в виде горизонтально-ориентированной ступенчатой пластины (15) с образованием первого (16) и второго (17) упоров и крепежного паза (18) с возможностью крепления к толкателям (2) с никотинсодержащей продукцией (3). Для закрепления ответные части толкателей (2) заходят в крепежный паз (18) и упираются в первый (16) и второй (17) упоры.

Лицевая часть (13) несущего профиля (7) является фронтальной, обращенной к покупателю частью устройства, и предназначена для размещения основной информации о никотинсодержащей продукции (3), например, его стоимости, с целью ее демонстрации покупателю (пользователю).

Лицевая часть (13) несущего профиля (7) находится на противоположном от крепежной части (12) конце несущего профиля (7). Лицевая часть (13) несущего профиля (7) выполнена в виде вертикально-ориентированной уплощенной С-образной пластины (скобообразной пластины) (19).

Промежуточная часть (14) находится между крепежной (12) и лицевой (13) частями и соединяет крепежную (12) и лицевую (13) части в единое изделие.

Кроме того, промежуточная часть (14) несущего профиля (7) выполнена с возможностью размещения дополнительной информации о никотинсодержащей продукции (3) с целью ее демонстрации покупателю (пользователю).

Промежуточная часть (14) несущего профиля (7) выполнена в виде J-образной пластины (20) с вертикально отходящими от нее пластинами (21) с образованием вертикально-ориентированных ниш (22), которые служат для установки информационных материалов с дополнительной информацией.

Выполнение промежуточной части (14) в виде J-образной пластины (20) позволяет увеличить глубину вертикально-ориентированных ниш (22), и тем самым дает возможность удерживать в нишах информационные материалы с большей высотой и весом.

На несущем профиле (7) установлены верхний (8) и нижний (9) световые элементы, которые предназначены для освещения никотинсодержащей продукции (3) во время ее демонстрации покупателю. Таким образом, никотинсодержащая продукция (3), расположенная на полках (1) витрины или шкафа/стеллажа, подсвечивается сверху и снизу.

В качестве световых элементов могут использоваться светодиодные ленты на гибкой или жесткой основе из алюминия или текстолита, работающие от постоянного напряжения 12-24 В.

Верхний (8) и нижний (9) световые элементы имеют по меньшей мере одну излучающую сторону (23) и (24) соответственно.

При этом верхний (8) и нижний (9) световые элементы установлены на несущем профиле (7) таким образом, что между изучающей стороной (23) верхнего светового элемента (8) и лицевой частью (13) несущего профиля (7), а также между излучающей стороной (24) нижнего светового элемента (9) и лицевой частью (13) несущего профиля (7) образован тупой угол (25), а между вертикально-ориентированными нишами (22) и излучающей стороной (23) верхнего светового элемента (8) - острый угол (26).

Под острым углом (26) между вертикально-ориентированными нишами (22) и излучающей стороной (23) верхнего светового элемента (8) следует понимать угол наклона излучающей стороны (23) верхнего светового элемента (8) по отношению к оси каждой вертикально-ориентированной ниши (22).

На лицевой части (13) несущего профиля (7) расположен световод (10), на котором расположен держатель для информационных материалов (11), в полости которого размещаются информационные материалы с основной информацией о никотинсодержащей продукции (3).

Держатель для информационных материалов (11) предназначен для приема, удержания и демонстрации информационных материалов с основной информацией. Для чего он выполнен в виде прозрачной вертикально-ориентированной уплощенной С-образной пластины с полостью для приема информационных материалов (30) и установлен на световоде (10) вплотную, т.е. таким образом, что световод (10) находится внутри держателя для информационных материалов (11) и внешняя поверхность световода (10), за исключением удлиненных волнообразных концов (28), плотно прилегает к внутренней поверхности держателя для информационных материалов (11).

Держатель для информации (11) может быть выполнен из прозрачного ПВХ или поликарбоната с гладкой внешней и внутренней поверхностями методом экструзии.

Световод (10), расположенный между держателем для информационных материалов (11) и лицевой частью (13) несущего профиля (7) предназначен для организации подсветки основной информации, расположенной в полости держателя (11) и дополнительной информации, размещаемой в вертикально-ориентированных нишах (22), без использования дополнительных световых элементов, путем передачи света от верхнего (8) и нижнего (9) световых элементов, предназначенных для освещения никотинсодержащей продукции (3), к информационным материалам.

Информационные материалы с дополнительной информацией выполняются в виде первого вставного элемента (32), непосредственно установленного вертикально-ориентированной нише (22) и второго вставного (33) элемента, установленного в вертикально-ориентированной нише (22) с помощью держателя для вставного элемента (34).

В качестве первого вставного элемента (32), непосредственно установленного вертикально-ориентированной нише (22), может быть использована вставка из тонкого пластика (с толщиной изделия до 2 мм), твердого картона, ламинированного листа бумаги. А в качестве второго вставного (33) элемента, установленного в вертикально-ориентированной нише (22) с помощью держателя для вставного элемента (34), может быть использована вставка из толстого пластика (с толщиной изделия от 2 мм и более) или другого материала.

Световод (10) установлен на лицевую часть (13) несущего профиля (7) вплотную, т.е. таким образом, что лицевая часть (13) несущего профиля (7) полностью находится внутри световода (10), а внешняя поверхность лицевой части (13) плотно прилегает к внутренней поверхности световода (10), в местах контакта, т.е. исключая удлиненные волнообразные концы (28).

Световод (10) выполнен в виде прозрачной вертикально-ориентированной уплощенной С-образной пластины с удлиненными волнообразными концами (28), выходящими за концы несущего профиля (7) и меняющими направление изгиба после выхода из контакта с ним, т.е. после точки выхода из контакта (29). Причем внутренняя поверхность световода, исключая удлиненные волнообразные концы (28), выполнена рельефной.

Рельефная внутренняя поверхность (27) выполняется по всей длине световода (10), но занимает не всю его ширину. Преимущественно рельефная поверхность (27) выполняется на уплощенной части С-образной пластины. Возможно выполнение рельефной поверхности (27) на уплощенной части С-образной пластины и на переходах от уплощенной части к удлиненным волнообразным концам (28). При этом внутренняя поверхность удлиненных волнообразных концов (28) выполнена гладкой и не имеет рельефа.

Рельефная внутренняя поверхность (27) может быть выполнена различным образом, например, с помощью горизонтально-ориентированных насечек, выступов или впадин, полос краски, предпочтительно белого цвета, выполненных методом шелкографии, полос материала, предпочтительно белого цвета, установленного на внутреннюю поверхность при помощи клея.

В качестве примеров указанного материала для полос может быть использован бэклит (backlit/транслюцентный пластик) без нанесения, самоклеящаяся пленка или пленка с микроприсосками.

Выполнение световода оптически прозрачным, с удлиненными гладкими волнообразными концами (28), а также выполнение внутренней поверхности световода (10), исключая удлиненные волнообразные концы (28), рельефной способствует корректному преломлению и рассеиванию светового потока от верхнего (8) и нижнего (9) световых элементов, предназначенных для освещения никотинсодержащей продукции (3), к информационным материалам с основной информацией.

Кроме того, геометрия промежуточной части (14), выполненной в виде виде J-образной пластины (20), обеспечивает корректное отражение светового потока, исходящего от излучающей стороны (24) нижнего светового элемента (9), от поверхности несущего профиля (7) к световоду (10) и далее к держателю для информационных материалов (11).

Таким образом, расположение верхнего (8) и нижнего (9) световых элементов таким образом, что между изучающей стороной верхнего светового элемента (23) и лицевой частью (13) несущего профиля (7), а также между излучающей стороной нижнего светового элемента (24) и лицевой частью (13) несущего профиля (7) образован тупой угол (25), а между вертикально-ориентированными нишами (22) и излучающей стороной верхнего светового элемента (23) - острый угол (26), в совокупности с указанной геометрией и материалами световода (10) и несущего профиля (7) обеспечивает освещение как основной, так и дополнительной информации о никотинсодержащей продукции с использованием уже имеющегося осветительного оборудования, применяемого для освещения никотинсодержащей продукции, т.е. без необходимости использования дополнительных световых элементов и без увеличения энергопотребления соответственно.

Предпочтительно выполнение световода (10) из органического стекла (ПММА/полиметилметакрилат) или из поликарбоната, т.к. полиметилметакрилат обладает повышенной прозрачностью по сравнению с другими полимерными материалами, отличается высокой светопропускаемостью (до 93% видимого света), сохранением высокой светопропускаемости с течением длительного времени, за счет чего обеспечивается корректное преломление светового потока для освещения информационных материалов с основной информацией. Кроме того, оргстекло обладает хорошим сцеплением с любыми видами виниловых самоклеящихся пленок, которые могут быть применены для создания рельефной внутренней поверхности (27), за счет чего повышается качество рельефной поверхности (27) и упрощается изготовление световода (10) в промышленных объемах.

Световод (10) может быть изготовлен методом экструзии или литья на ТПА (термопластавтомат).

Предпочтительно выполнение световода (10) методом экструзии, которая позволяет добиться высокого качества световода (10), включая стабильность толщины световода (10) по всему изделию, точность геометрии удлиненных волнообразных концов (28), ровность его поверхностей, качество рельефной поверхности (27) и гладкость удлиненных волнообразных концов (28), которые требуются для корректной светопередачи светового потока от верхнего (8) и нижнего (9) световых элементов к информационным материалам с основной информацией, за счет чего освещение основной информации о никотинсодержащей продукции выполняется без увеличения энергопотребления с использованием уже имеющегося осветительного оборудования, применяемого для освещения никотинсодержащей продукции.

Учитывая, что отражательная способность предметов зависит от их цвета, текстуры, плотности и других физических свойств, предпочтительно изготовление несущего профиля (7) из алюминия с гладкой поверхностью белого или серебристого цветов, поскольку отличительными свойствами алюминия как светотехнического материала является высокий коэффициент отражения и стабильность отражательной способности при длительном пребывании на воздухе, а основные цвета, которые лучше всего отражают свет - это белый и серебристый. Таким образом, это способствует корректному отражению светового потока, исходящего от световых элементов, предназначенных для освещения никотинсодержащей продукции и его направлению к световоду (10).

Предпочтительно, чтобы держатель для информационных материалов (11) был изготовлен из оптически прозрачного пластика, например, оргстекла или поликарбоната, методом экструзии, что способствует повышению качества поверхностей изделия и тем самым плотности прилегания световода (10) к держателю для информационных материалов (11) для корректной светопередачи светового потока от верхнего (8) и нижнего (9) световых элементов к информационным материалам с основной информацией, за счет чего освещение основной информации о никотинсодержащей продукции выполняется без увеличения энергопотребления с использованием уже имеющегося осветительного оборудования, применяемого для освещения никотинсодержащей продукции.

Предпочтительно чтобы удлиненные волнообразные концы (28) световода (10) располагались над излучающей поверхностью верхнего (23) и нижнего (24) световых элементов на расстоянии не более 5 мм от нее в вертикальном направлении и не далее чем центральная ось (31) верхнего (8) и нижнего (9) световых элементов по направлению к крепежной части (12) в горизонтальном направлении, что способствует корректной передаче светового потока от верхнего (8) и нижнего (9) световых элементов как к световоду (10) и информационным материалам с основной информацией, так и к информационным материалам с дополнительной информацией, располагающимся в вертикально-ориентированных нишах (22) одновременно (или корректному «делению» светового потока для освещения основной и дополнительной информации одновременно). Кроме того, это способствует «падению» части светового потока непосредственно в торец световода и максимальному сохранению и распространению света в нем, за счет чего обеспечивается освещение информационных материалов с основной информацией без применения дополнительного источника света.

Работа устройства для размещения информации о никотинсодержащей продукции осуществляется следующим образом.

Устройство для размещения информации о никотинсодержащей продукции является частью полки витрины или шкафа/стеллажа для демонстрации и хранения никотинсодержащей продукции, которая представляет собой конструкцию, содержащую фронтальную стенку или фронтальные стенки (шторки, двери) из материала, который является не прозрачным при выключенной внутренней подсветке таким образом, что при выключенной подсветке пространство внутри витрины или шкафа/стеллажа является не видимым с фронтальной стороны, и становится прозрачным при включении внутренней подсветки, таким образом, что при включении внутренней подсветки внутреннее наполнение витрины или шкафа/стеллажа становится видимым с фронтальной стороны, например, из прозрачного стекла или пластика с размещенной на нем смарт-пленкой (pdlc пленкой) или из прозрачного пластика с размещенной на нем темной зеркальной/тонировочной пленкой.

По требованию покупателя после его ознакомления с перечнем продаваемой табачной продукции в торговом объекте, продавец вручную включает освещение витрины или шкафа/стеллажа или открывает шторки/двери для демонстрации и продажи никотинсодержащей продукции.

При включении освещения витрины или шкафа/стеллажа осуществляется включение верхнего (8) и нижнего (9) световых элементов, предназначенных для освещения никотинсодержащей продукции (3) сверху и снизу.

Благодаря расположению верхнего (8) и нижнего (9) световых элементов, геометрии световода (10), держателя (11) и несущего профиля (7), а также материалов и цветов исполнения указанных элементов, световой поток, исходящий от излучающих сторон (23, 24) верхнего (8) и нижнего (9) световых элементов, отражается и преломляется таким образом, что часть светового потока направляется в световод (10) и от него к держателю для информационных материалов (11), освещая тем самым информационные материалы с основной информацией и к вертикально-ориентированным нишам (22), освещая тем самым информационные материалы с дополнительной информацией.

Таким образом, в момент работы верхнего (8) и нижнего (9) световых элементов устройство для размещения информации о никотинсодержащей продукции (6) осуществляет организацию подсветки основной и дополнительной информации о никотинсодержащей продукции (3) без использования дополнительных световых элементов и без использования дополнительной электроэнергии.

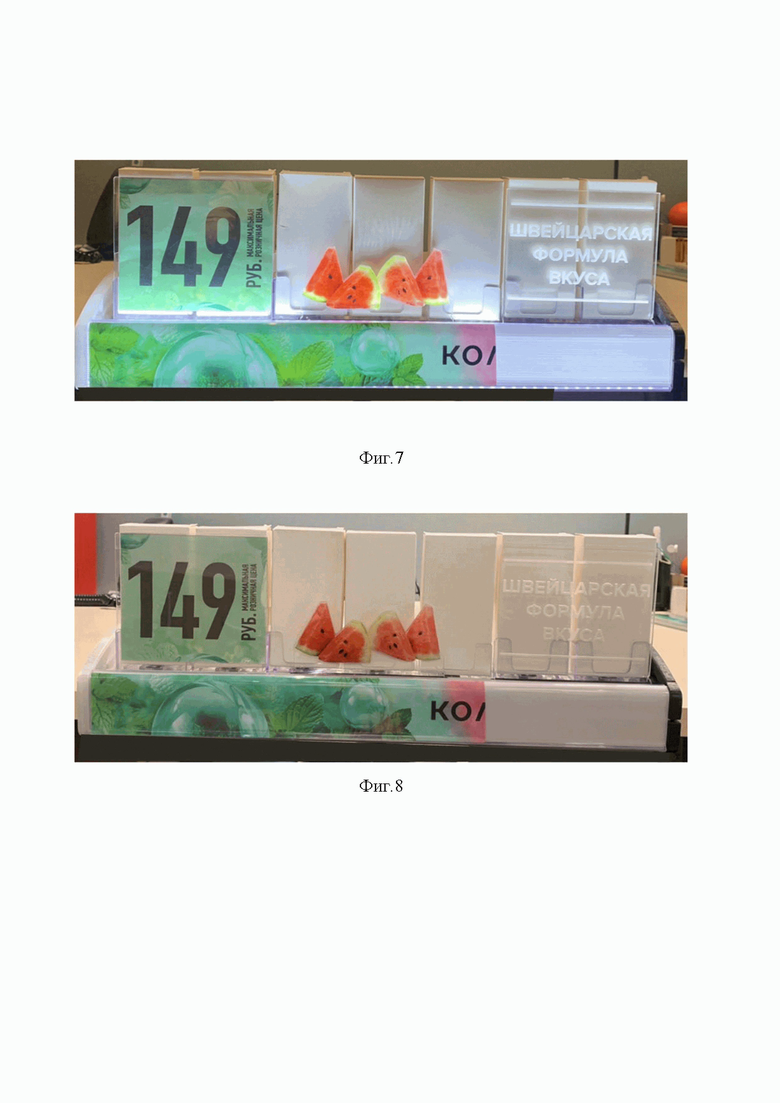

Пример осуществления изобретения представлен на фигурах 7 и 8, где иллюстрируется полка для демонстрации никотинсодержащей продукции, расположенная в витрине (шкафу) для хранения и демонстрации никотинсодержащей продукции при включенной подсветке и выключенной подсветке соответственно.

Полка (1) включает устройство для размещения информации о никотинсодержащей продукции (6), в котором содержатся 2 вида информационных материалов:

- изображение и текст в области основной информации, которая расположена на лицевой (фронтальной/торцевой) части полки;

- стоимость, изображение и текст в области дополнительной информации, которая расположена в вертикально-ориентированных нишах.

В примере реализации заявленного изобретения устройство для размещения информации о никотинсодержащей продукции (6) включает:

- алюминиевый несущий профиль серебристого цвета, геометрия которого соответствует изобретению (на фиг. 7, 8 не показан);

- установленные в пазах алюминиевого несущего профиля верхний и нижний световые элементы, представляющие собой светодиодные ленты на гибкой основе с одной излучающей поверхностью; светодиодные ленты установлены таким образом, что между изучающей стороной верхней светодиодной ленты и лицевой частью несущего профиля, а также между излучающей стороной нижней светодиодной лентой и лицевой частью профиля образован тупой угол, а между вертикально-ориентированными нишами несущего профиля и излучающей стороной верхнего светового элемента - острый угол;

- световод и держатель для информационных материалов, которые выполнены из оптически прозрачных пластиков.

Световод выполнен из оптически прозрачного, твердого, бесцветного, полимерного пластика - органического стекла (ПММА/ полиметилметакрилат) и изготовлен методом экструзии.

Внутренняя поверхность световода выполнена рельефной, на ней имеются горизонтально-ориентированные распределенные по всей длине выступы, образованные в момент изготовления (применяется соответствующая форма (фильера).

Световод выполнен в виде уплощенной С-образной пластины с уплощенной частью и удлиненными волнообразными концами, выходящими за концы несущего профиля и меняющими направление изгиба после выхода из контакта с ним.

Плотность световода из органического стекла (при нормальных условиях - от 1100 до 1200 кг/м³.

Плотность воздуха при нормальных условиях: 1,2928 кг/м³.

Коэффициент отражения алюминия: 0,8-0,95.

Коэффициент отражения для белой поверхности: 70-80%.

Поверхность алюминиевого несущего профиля выполнена гладкой.

Световод располагается между лицевой частью несущего профиля и держателем для информационных материалов, плотно прилегая к ним.

При работе устройства (фиг. 7) часть светового потока, исходящего от излучающий стороны светового элемента, «попадает» в торец световода, преломляясь на границе раздела двух прозрачных сред «воздух-световод» и далее рассеиваясь на рельефной поверхности, обеспечивая передачу света в различных хаотичных направлениях к держателю для информационных материалов и соответственно основной информации.

Другая часть светового потока, исходящая от излучающий стороны светового элемента, «попадает» на алюминиевый несущий профиль серебристого цвета, отражается от его гладкой поверхности и также направляется к световоду. На границе раздела двух прозрачных сред «воздух-световод», указанная отраженная от алюминиевого профиля часть светового потока, также преломляется, далее рассеиваясь на рельефной поверхности, обеспечивая передачу света в различных хаотичных направлениях к держателю для информационных материалов и соответственно основной информации.

Учитывая, что плотность воздуха меньше, чем плотность органического стекла, угол преломления меньше угла падения, а световод выполнен с гладкими удлинёнными, выходящими за профиль волнообразными концами и с рельефной внутренней поверхностью, то световой поток, поступающий от световых элементов, преломляется «внутрь» световода и рассеивается на его внутренней поверхности, которая соприкасается с держателем, т.е. распределяется во всевозможных направлениях и в объеме световода, максимально «оставаясь» в нем, в результате чего освещается информация, установленная в устройстве (6).

Как видно, из изображений, представленных на фигурах 7, 8, выполнение устройства для размещения информации, согласно выполненному изобретению, позволяет обеспечить освещение основной и дополнительной информации о никотинсодержащей продукции без увеличения энергопотребления, т.е. без использования дополнительных источников света, с использованием уже имеющегося осветительного оборудования, применяемого для освещения никотинсодержащей продукции.

Группа изобретений относится к устройствам для размещения информации о никотинсодержащей продукции и к световоду устройства для размещения информации о никотинсодержащей продукции. Устройство для размещения информации о никотинсодержащей продукции содержит несущий профиль, образованный крепежной частью, выполненной в виде горизонтально-ориентированной ступенчатой пластины с образованием упоров, и крепежного паза, с возможностью крепления к толкателям с никотинсодержащей продукцией. Устройство дополнительно содержит лицевую часть, выполненную в виде вертикально-ориентированной уплощенной С-образной пластины, промежуточную часть, выполненную в виде J-образной пластины с вертикально отходящими от нее пластинами с образованием вертикально-ориентированных ниш, и установленные на профиле верхний и нижний световые элементы, содержащие излучающую сторону. Световые элементы установлены на профиле с образованием тупого и острого угла. Также устройство содержит световод, который выполнен в виде прозрачной вертикально-ориентированной С-образной пластины с удлиненными волнообразными концами, причем внутренняя поверхность световода выполнена рельефной, и установленный вплотную на световоде держатель для информационных материалов, который выполнен в виде прозрачной вертикально-ориентированной С-образной пластины с полостью для приема информационных материалов. Технический результат - обеспечение освещения основной и дополнительной информации большего размера о никотинсодержащей продукции без увеличения энергопотребления, в том числе без использования дополнительных источников освещения. 3 н. и 13 з.п. ф-лы, 8 ил.

1. Устройство для размещения информации о никотинсодержащей продукции, характеризующееся тем, что содержит несущий профиль, образованный крепежной частью, выполненной в виде горизонтально-ориентированной ступенчатой пластины с образованием упоров и крепежного паза, с возможностью крепления к толкателям с никотинсодержащей продукцией, лицевой частью, находящейся на противоположном от крепежной части конце несущего профиля и выполненной в виде вертикально-ориентированной уплощенной С-образной пластины, и промежуточной частью, находящейся между крепежной и лицевой частями и выполненной в виде J-образной пластины с вертикально отходящими от нее пластинами с образованием вертикально-ориентированных ниш, установленные на профиле верхний и нижний световые элементы, содержащие излучающую сторону, причем световые элементы установлены на профиле таким образом, что между излучающей стороной верхнего светового элемента и лицевой частью профиля, а также между излучающей стороной нижнего светового элемента и лицевой частью профиля образован тупой угол, а между вертикально-ориентированными нишами и излучающей стороной верхнего светового элемента – острый угол, расположенный вплотную на лицевой части несущего профиля световод, который выполнен в виде прозрачной вертикально-ориентированной уплощенной С-образной пластины с удлиненными волнообразными концами, выходящими за концы несущего профиля и меняющими направление изгиба после выхода из контакта с ним, причем внутренняя поверхность световода, исключая удлиненные волнообразные концы, выполнена рельефной, и установленный вплотную на световоде держатель для информационных материалов, который выполнен в виде прозрачной вертикально-ориентированной уплощенной С-образной пластины с полостью для приема информационных материалов.

2. Устройство для размещения информации по п.1, отличающееся тем, что несущий профиль выполнен из алюминия с гладкой поверхностью белого или серебристого цветов.

3. Устройство для размещения информации по п.1, отличающееся тем, что световод и держатель для информационных материалов выполнены из оптически прозрачного пластика.

4. Устройство для размещения информации по п.1, отличающееся тем, что световод выполнен из оргстекла.

5. Устройство для размещения информации по п.1, отличающееся тем, что световод изготовлен методом экструзии.

6. Устройство для размещения информации по п.1, отличающееся тем, что удлиненные волнообразные концы световода расположены над излучающей стороной верхнего и нижнего световых элементов на расстоянии не более 5 мм от нее в вертикальном направлении и не далее, чем центральная ось верхнего и нижнего световых элементов по направлению к крепежной части в горизонтальном направлении.

7. Устройство для размещения информации по п.1, отличающееся тем, что рельефная поверхность выполнена с помощью горизонтально-ориентированных насечек, или выступов, или впадин, или полос краски, предпочтительно белого цвета, выполненных методом шелкографии, или полос материала, предпочтительно белого цвета, установленного на внутреннюю поверхность при помощи клея.

8. Устройство для размещения информации о никотинсодержащей продукции, характеризующееся тем, что содержит несущий профиль, включающий крепежную часть, выполненную с возможностью крепления к толкателям с никотинсодержащей продукцией, и лицевую часть, расположенную на противоположном от крепежной части конце несущего профиля и выполненную в виде вертикально-ориентированной уплощенной С-образной пластины, установленные на профиле верхний и нижний световые элементы, содержащие излучающую сторону, причем световые элементы установлены на профиле таким образом, что между изучающей стороной верхнего светового элемента и лицевой частью профиля, а также между излучающей стороной нижнего светового элемента и лицевой частью профиля образован тупой угол, расположенный вплотную на лицевой части несущего профиля световод, который выполнен в виде прозрачной вертикально-ориентированной уплощенной С-образной пластины с удлиненными волнообразными концами, выходящими за концы несущего профиля и меняющими направление изгиба после выхода из контакта с ним, причем внутренняя поверхность световода, исключая удлиненные волнообразные концы, выполнена рельефной, и установленный вплотную на световоде держатель для информационных материалов, который выполнен в виде прозрачной вертикально-ориентированной уплощенной С-образной пластины с полостью для приема информационных материалов.

9. Устройство для размещения информации по п.8, отличающееся тем, что несущий профиль выполнен из алюминия с гладкой поверхностью белового или серебристого цвета.

10. Устройство для размещения информации по п.8, отличающееся тем, что световод и держатель для информационных материалов выполнены из оптически прозрачного пластика.

11. Устройство для размещения информации по п.8, отличающееся тем, что световод выполнен методом экструзии.

12. Устройство для размещения информации по п.8, отличающееся тем, что удлиненные волнообразные концы световода расположены над излучающей стороной верхнего и нижнего световых элементов на расстоянии не более 5 мм от нее в вертикальном направлении и не далее, чем центральная ось верхнего и нижнего световых элементов по направлению к крепежной части в горизонтальном направлении.

13. Устройство для размещения информации по п.8, отличающееся тем, что рельефная поверхность выполнена с помощью горизонтально-ориентированных насечек, или выступов, или впадин, или полос краски, предпочтительно белого цвета, выполненных методом шелкографии, или полос материала, предпочтительно белого цвета, установленного на внутреннюю поверхность при помощи клея.

14. Световод устройства для размещения информации о никотинсодержащей продукции, характеризующийся тем, что он выполнен в виде прозрачной вертикально-ориентированной уплощенной С-образной пластины с удлиненными волнообразными концами, внутренняя поверхность которой, исключая удлиненные волнообразные концы, является рельефной, при этом он выполнен с возможностью установки вплотную между несущим профилем устройства для размещения информации о никотинсодержащей продукции и держателем для информационных материалов, а указанные удлиненные волнообразные концы выполнены с возможностью выхода за пределы несущего профиля устройства для размещения информации о никотинсодержащей продукции при установке световода на несущий профиль.

15. Световод по п.14, отличающийся тем, что выполнен из органического стекла методом экструзии.

16. Световод по п.14, отличающийся тем, что рельефная поверхность выполнена с помощью горизонтально-ориентированных насечек, или выступов, или впадин, или полос краски, предпочтительно белого цвета, выполненных методом шелкографии, или полос материала, предпочтительно белого цвета, установленного на внутреннюю поверхность при помощи клея.
