ПРОТРАВЛИВАТЕЛЬ СЕМЯН Российский патент 2025 года по МПК A01C1/08

Изобретение относится к сельскохозяйственному машиностроению, в частности, к протравливателям семян.

Известен протравливатель семян, содержащий раму с колесами, механизм самопередвижения, загрузочное устройство, бункер семян, резервуар ядохимикатов, дозатор ядохимикатов, камеру протравливания, выгрузной шнек (Нуруллин Э.Г., Салахов И.М. Пневмомеханический протравливатель семян. - Казань: Казанский государственный аграрный университет, 2015.- 136 с).

Недостатком данного протравливателя является высокая удельная энергоемкость процесса протравливания и высокая степень травмирования семян шнеками загрузочного и выгрузного устройств, что снижает их полевую всхожесть, и соответственно урожайность сельскохозяйственной культуры.

Известен протравливатель семян, содержащий раму с колесами, механизм самопередвижения, загрузочное устройство, бункер семян, резервуар ядохимикатов, дозатор ядохимикатов, камеру протравливания, выгрузной шнек, при этом загрузочное устройство выполнено в виде полого пневмотранспортного трубопровода, размещенного на раме по продольной оси под углом 45° и в верхней части с плавным переходом в горизонтальное положение, герметично соединяющегося с входным патрубком разгрузителя (Патент РФ на изобретение № 2692642, Заявка: 2018124119 от 02.07.2018, МПК: А01С 1/08, СПК:А01С 1/08-

прототип).

Указанный протравливатель семян работает следующим образом. При включении центробежного вентилятора в разгрузителе и полом пневмотранспортном трубопроводе возникает разрежение, за счет которого семена из бурта засасываются в полый пневмотранспортный трубопровод и воздушно-зерновая смесь транспортируется в разгрузитель. Размещение полого пневмотранспортного трубопровода под углом 45° также частично снижает удельную энергоемкость процесса протравливания семян. В разгрузителе под действием силы тяжести семена отделяются от воздушного потока и через нижнюю выходную горловину разгрузителя поступают в бункер семян, а воздушный поток центробежным вентилятором выдувается в окружающую среду. Выполнение разгрузителя в виде перевернутого усеченного конуса с углом 70° обеспечивает беззаторное поступление семян в бункер.

Недостатком данного протравливателя является высокая удельная энергоемкость процесса протравливания и высокая степень травмирования семян в пневмотранспортном трубопроводе за счет придания потоку семян достаточно высокой скорости перемещения, что приводит к соударению семян между собой и стенками пневмотранспортного трубопровода в процессе транспортировки. Это снижает их полевую всхожесть, и, соответственно, урожайность сельскохозяйственной культуры. Дальнейшее выделение семян из движущегося потока под действием их собственного веса также приводит к соударениям семян и ударам о стенки конструктивных элементов разгрузителя.

Кроме того, всасывание семян из бурта при помощи воздушного потока требует присутствия оператора для перемещения входной части пневмотранспортного трубопровода по мере подачи семян и освобождения участка, на котором они находились.

Задачей изобретения является устранение указанных недостатков.

Технический результат - снижение степени травмирования семян и понижение энергоемкости процесса протравливания семян.

Решение указанной задачи достигается тем, что в предложенном протравливателе семян, содержащем раму на колесах с механизмом самопередвижения, расположенные на раме и соединенные между собой пульт управления, загрузочное устройство, бункер для семян с размещенной под ним камерой протравливания с дисковыми рабочими органами и распылителями, резервуар ядохимикатов, дозатор ядохимикатов, выгрузное устройство с входной и выходной горловинами, согласно изобретению загрузочное устройство выполнено в виде скребкового транспортера, размещенного на раме протравливателя по ее продольной оси под углом 40-60° к продольной оси рамы, причем во входной части упомянутого транспортера, с обеих сторон от него, установлено два шнековых загрузочных транспортера, выполненных с возможностью раздельного и/или одновременного подключения к валу ведомой звездочки упомянутого скребкового транспортера и изменения положения в пространстве от рабочего до транспортного, при этом привод упомянутого скребкового транспортера расположен в его верхней части, причем производительность скребкового транспортера загрузочного устройства равна или превышает суммарную производительность указанных шнековых транспортеров, при этом камера протравливания состоит из трех соединенных между собой камер: верхней, в которой установлены датчики уровня семян, средней, в которой производится распределение семян по питателю и находятся дозатор семян с заслонкой дозатора, выполненной с возможностью изменения расстояния между упомянутой заслонкой н питателем, и нижней, в которой происходит протравливание семян и их отвод во входную горловину выгрузного устройства, выполненного в виде шнекового транспортера с переменным шагом, причем шаг шнека упомянутого шнекового транспортера увеличивается от входной горловины транспортера к выходной, при этом производительность выгрузного устройства превышает производительность камеры протравливания.

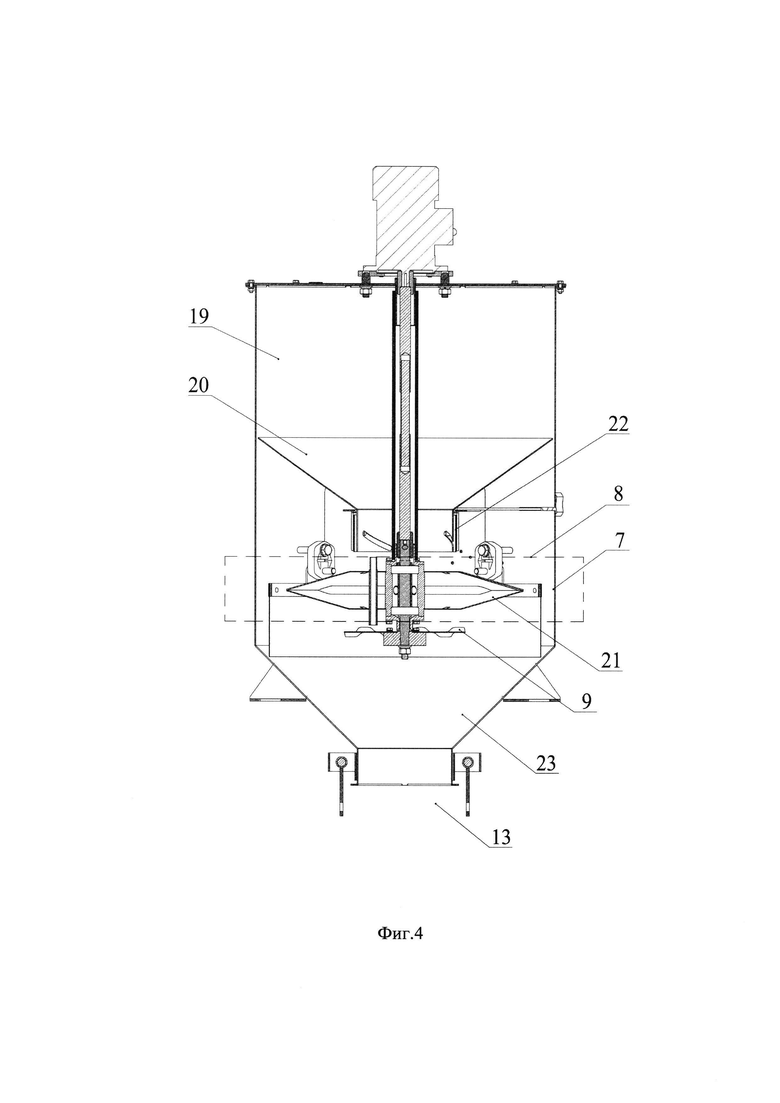

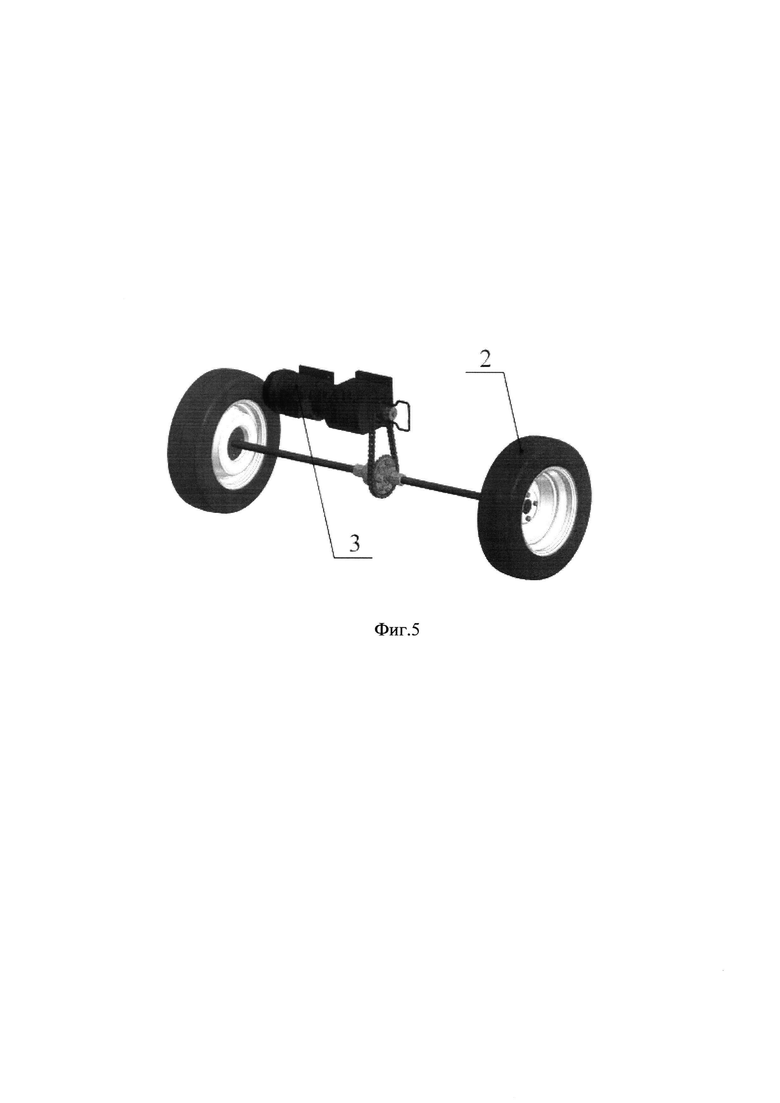

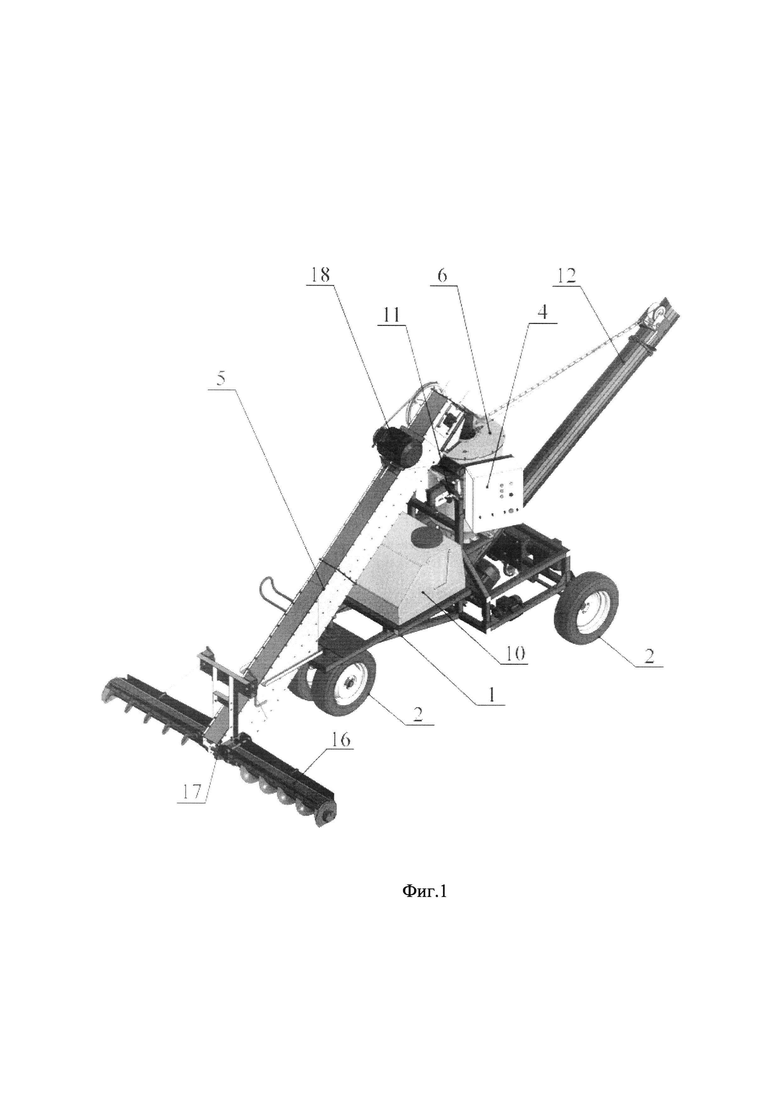

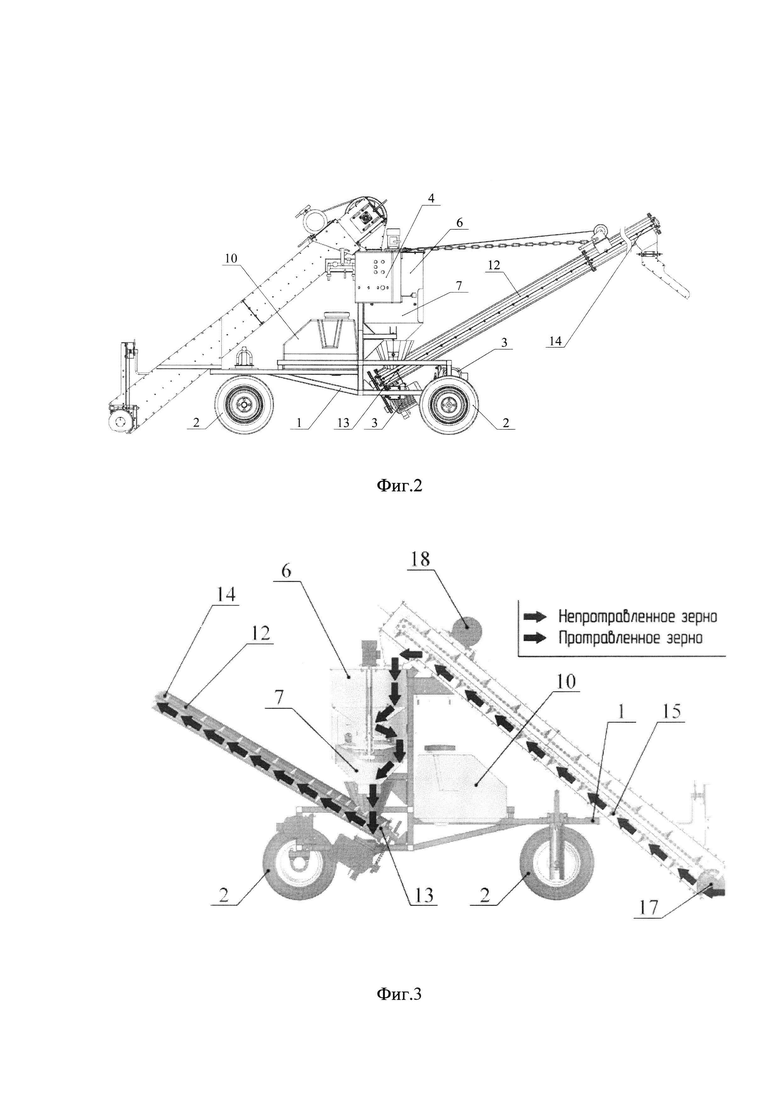

Сущность изобретения иллюстрируется чертежами, где на фиг. 1 показан общий вид протравливателя в аксонометрии, на фиг. 2 показан протравливатель, вид слева, на фиг. 3 показана схема движения зерна, на фиг. 4 показана камера протравливания, продольный разрез, на фиг. 5 показан механизм хода.

Протравливатель семян (далее - протравливатель) содержит раму 1 на колесах 2 с механизмом самопередвижения 3. Рама 1 представляет собой сварную конструкцию из профильной трубы и служит для установки всех составных узлов протравливателя.

На раме 1 расположены и соединены между собой пульт управления 4, загрузочное устройство 5, бункер 6 для семян с размещенной под ним камерой протравливания 7 с дисковыми рабочими органами 8 и распылителями 9, резервуар ядохимикатов 10, дозатор ядохимикатов 11, выгрузное устройство 12 с входной 13 и выходной горловинами 14.

Загрузочное устройство 5 выполнено в виде скребкового транспортера 15, размещенного на раме протравливателя по ее продольной оси под углом 40-60° к продольной оси рамы. Размещение загрузочного устройства под углом 40-60° к продольной оси рамы обеспечивает оптимальные условия транспортировки семян с целью снижения степени травмирования семян и понижения энергоемкости процесса протравливания семян.

Во входной части упомянутого транспортера, с обеих сторон от него, установлено два шнековых загрузочных транспортера 16, выполненных с возможностью раздельного и/или одновременного подключения к валу ведомой звездочки 17 скребкового транспортера и изменения своего положения в пространстве от рабочего, при котором их оси вращения располагаются перпендикулярно продольной оси скребкового транспортера, до транспортного, при котором их оси вращения располагаются параллельно продольной оси скребкового транспортера. Шнековые транспортеры 16 имеют разное направление навивки витков шнеков, для подачи непротравленного зерна на скребковый транспортер навстречу друг другу.

Привод 18 скребкового транспортера 15 расположен в его верхней части. Производительность скребкового транспортера 15 загрузочного устройства 5 равна или превышает суммарную производительность указанных шнековых транспортеров 16. Такое исполнение транспортеров позволяет обеспечить беззаторное движение семян и исключить их травмирование при загрузке.

Камера протравливания 7 состоит из трех соединенных между собой камер: верхней 19, в которой установлены датчики уровня семян, средней 20, в которой производится распределение семян по питателю 21 и находятся дозатор 22 семян с заслонкой дозатора, выполненной с возможностью изменения расстояния между упомянутой заслонкой и питателем, и нижней камеры 23, в которой происходит протравливание семян и их отвод во входную горловину 13 выгрузного устройства 12, выполненного в виде шнекового транспортера с переменным шагом. Шаг шнека шнекового транспортера увеличивается от входной горловины 13 транспортера к выходной 14. Производительность выгрузного устройства 12 превышает производительность камеры протравливания 7. Такое исполнение позволяет обеспечить беззаторное движение семян и исключить их травмирование.

Предложенный протравливатель семян работает следующим образом.

При помощи колес 2 и механизма самопередвижения 3 протравливатель семян подводится к бурту непротравленного зерна и устанавливается в необходимом положении.

Два шнековых загрузочных транспортера 16, выполненных с возможностью раздельного и/или одновременного подключения к валу ведомой звездочки 17 скребкового транспортера и изменения своего положения в пространстве от рабочего до транспортного, переводятся из транспортного положения в рабочее, при котором их оси вращения располагаются перпендикулярно продольной оси скребкового транспортера, и подсоединяются к ведомой звездочке 17. Привод 18 скребкового транспортера 15 расположен в его верхней части с целью выведения из зоны повышенного пылеобразования и снижения износа его вращающихся частей из-за наличия пыли, образующейся при перемещении и погрузке протравляемого зерна.

При помощи пульта управления 4, расположенного на раме 1, протравливатель семян включается для работы. Шнековые загрузочные транспортеры 16 начинают вращаться и подавать зерно на скребковый транспортер 15. При помощи скребкового транспортера 15 зерно подается в бункер 6 для семян с размещенной под ним камерой протравливания 7 с дисковыми рабочими органами 8 и распылителями 9.

В распылители 9 ядохимикаты поступают из резервуара ядохимикатов 10 через дозатор ядохимикатов 11.

Корпус камеры протравливания 7 разделен на три камеры: верхнюю 19; среднюю 20 и нижнюю 23.

Верхняя камера 19 предназначена для приема и поддержания определенного уровня семян для устойчивой работы протравливателя. В верхней камере 19 расположены три датчика уровня семян (не обозначены), которые синхронизируют работу протравливателя.

Средняя камера 20 предназначена для распределения семян по питателю.

В средней камере 20 находятся дозатор семян 22 с заслонкой, которая управляется рычагом (не обозначен) посредством рукоятки (не обозначена). За счет изменения расстояния между заслонкой и питателем 21, регулируется поступление семян на питатель.

Питатель 21 представляет собой корпус, в котором установлен вал на подшипниках. Подшипники зафиксированы распорной втулкой и гайкой. С обеих сторон корпус закрыт крышками. Верхняя крышка служит для крепления кожуха. На конце вала питателя 21 установлен распылитель 9 с вибратором и зажат гайкой. Распылитель 9 вращается вместе е валом питателя и за счет вибратора задает микроколебания питателю. Подвод рабочего раствора на распылитель 9 осуществляется посредством рукава, при этом происходит равномерное распыление рабочего раствора на просыпающиеся с питателя семена.

Питатель 21 установлен на четырех подвесках, которые обеспечивают легкое вибрирование питателя, за счет чего осуществляется равномерная подача семян в зону нанесения рабочего раствора.

Нижняя камера 23 служит для протравливания семян и отвода их во входную горловину 13 выгрузного устройства 12.

Из нижней камеры 23, в которой происходит протравливание семян, протравленные семена поступает во входную горловину 13 выгрузного устройства 12, выполненного в виде шнекового транспортера с переменным шагом. Шаг шнека шнекового транспортера увеличивается от входной горловины 13 транспортера к выходной 14. Такое исполнение позволяет обеспечить беззаторное движение семян и исключить их травмирование. Из выгрузного устройства 12 протравленные семена поступают для дальнейшего использования.

Пример практического выполнения

Заявителем изготовлен и успешно испытан протравливатель семян ПСМ-20. Испытания подтвердили правильность заложенных конструкторско-технологических решений и предложенных критериев.

Использование предложенного технического решения позволит понизить удельная энергоемкость процесса протравливания и уменьшить степень травмирования семян при протравливании, что в конечном итоге даст возможность повысить их полевую всхожесть и соответственно урожайность сельскохозяйственной культуры.

Протравливатель семян содержит раму на колесах с механизмом самопередвижения, расположенные на раме и соединенные между собой пульт управления, загрузочное устройство, бункер для семян с размещенной под ним камерой протравливания с дисковыми рабочими органами и распылителями, резервуар ядохимикатов, дозатор ядохимикатов, выгрузное устройство с входной и выходной горловинами. Загрузочное устройство выполнено в виде скребкового транспортера, размещенного на раме протравливателя по ее продольной оси под углом 40-60° к продольной оси рамы. Во входной части скребкового транспортера, с обеих сторон от него, установлено два шнековых загрузочных транспортера, выполненных с возможностью раздельного и/или одновременного подключения к валу ведомой звездочки скребкового транспортера и изменения положения в пространстве от рабочего до транспортного. Привод скребкового транспортера расположен в его верхней части. Производительность скребкового транспортера загрузочного устройства равна или превышает суммарную производительность указанных шнековых транспортеров. Камера протравливания состоит из трех соединенных между собой камер: верхней, в которой установлены датчики уровня семян, средней, в которой производится распределение семян по питателю и расположены дозатор семян с заслонкой дозатора, выполненной с возможностью изменения расстояния между упомянутой заслонкой и питателем, и нижней, в которой происходит протравливание семян и их отвод во входную горловину выгрузного устройства, выполненного в виде шнекового транспортера с переменным шагом. Шаг шнека упомянутого шнекового транспортера увеличивается от входной горловины транспортера к выходной. Производительность выгрузного устройства превышает производительность камеры протравливания. При использовании изобретения уменьшается степень травмирования семян. 5 ил.

Протравливатель семян, содержащий раму на колесах с механизмом самопередвижения, расположенные на раме и соединенные между собой пульт управления, загрузочное устройство, бункер для семян с размещенной под ним камерой протравливания с дисковыми рабочими органами и распылителями, резервуар ядохимикатов, дозатор ядохимикатов, выгрузное устройство с входной и выходной горловинами, отличающийся тем, что загрузочное устройство выполнено в виде скребкового транспортера, размещенного на раме протравливателя по ее продольной оси под углом 40-60° к продольной оси рамы, причем во входной части скребкового транспортера, с обеих сторон от него, установлено два шнековых загрузочных транспортера, выполненных с возможностью раздельного и/или одновременного подключения к валу ведомой звездочки скребкового транспортера и изменения положения в пространстве от рабочего до транспортного, при этом привод скребкового транспортера расположен в его верхней части, причем производительность скребкового транспортера загрузочного устройства равна или превышает суммарную производительность шнековых загрузочных транспортеров, при этом камера протравливания состоит из трех соединенных между собой камер: верхней, в которой установлены датчики уровня семян, средней, в которой производится распределение семян по питателю и расположены дозатор семян с заслонкой дозатора, выполненной с возможностью изменения расстояния между упомянутой заслонкой и питателем, и нижней, в которой происходит протравливание семян и их отвод во входную горловину выгрузного устройства, выполненного в виде шнекового транспортера с переменным шагом, причем шаг шнека упомянутого шнекового транспортера увеличивается от входной горловины транспортера к выходной, при этом производительность выгрузного устройства превышает производительность камеры протравливания.
