СПОСОБ ФОРМИРОВАНИЯ СТЕКЛЯННОГО ДУШЕВОГО ОГРАЖДЕНИЯ Российский патент 2025 года по МПК E06B3/54

Область техники

Изобретение относится к области строительства, в частности к способу формирования стеклянного душевого ограждения, и может быть использовано при обустройстве ванных комнат.

Уровень техники

Известно изобретение SU 286177 A1, «Устройство для крепления стекла», МПК Е06B 3/58, содержащее пластину, имеющую на одном конце пластинчатую пружину, а на другом кляммер. Пластинчатая пружина насаживается на переплет. На полку переплета укладывается слой замазки или другого уплотнителя и сверху устанавливается стекло.

Затем сгибают кляммер по монтажной линии сгиба, прижимая стекло к плоскости уплотнителя.

Недостатком указанного решения является наличие кляммера, который прижимая стекло к плоскости уплотнителя, оказывает давление на поверхность стекла в поперечном направлении, что в совокупности с влажным микроклиматом ванной комнаты способствует образованию трещин в точке воздействия кляммера на поверхность стекла, низкокачественная гидроизоляция ванной комнаты от душевого пространства, при использовании данного устройства для формирования душевого ограждения вследствие отсутствия возможности его монтажа под отделочное покрытие. (SU 286177 A1, http://new.fips.ru).

Известно изобретение SU 1051197 A1, «Устройство для крепления стекла и других листовых материалов», МПК E06B 3/54, содержащее стенку, трапецеидальные полки, трапецеидальный паз, прижим с трапецеидальной полкой и распорную планку. Стекло с упругим уплотнителем или без него, а также любой листовой материал вставляется в проем рамы и слегка прижимается к обрамляющей стенке, затем берется прижим и его трапецеидальной полкой вставляется под стекло в трапецеидальный паз, продвигается до входа большого основания трапеции под стенку, прижимается к стеклу, а между боковой гранью трапеции прижима и боковой гранью трапеции полки вставляется распорная планка.

Недостатком указанного решения является наличие прижима с трапецеидальной полкой, который прижимая стекло к стенке, оказывает давление на поверхность стекла в поперечном направлении, что в совокупности с влажным микроклиматом ванной комнаты способствует образованию трещин в точке воздействия прижима с трапецеидальной полкой на поверхность стекла, низкокачественная гидроизоляция ванной комнаты от душевого пространства, при использовании данного устройства для формирования душевого ограждения вследствие отсутствия возможности его монтажа под отделочное покрытие. (SU 1051197 A1, http://new.fips.ru).

Из известных решений близким к заявленному объекту является изобретение RU 2762603 C2, «Устройство для прикрепления аксессуара к стене с помощью соединения на защелках», МПК F16M 11/04, F16M 13/02, содержащее аксессуар и устройство для прикрепления аксессуара к стене выполненное в виде профиля. Профиль содержит основание, которое предпочтительно просверлено, причём первая плоская поверхность прикрепляется всей своей плоскостью к стене. Пластина проходит от второй плоской поверхности основания, которая противоположна первой поверхности, перпендикулярно первой и второй поверхностям. На свободном конце пластины, противоположном основанию, расположена рельефная деталь с защёлкивающейся посадкой. Рельефная деталь с защёлкивающейся посадкой содержит круговой угловой сектор постоянного радиуса. Способ установки устройства для прикрепления аксессуара к стене содержит следующую последовательность действий. Закрепляют устройство на стене используя клей и/или винты. Затем стену и основание устройства покрывают отделочным покрытием, таким образом, чтобы была доступна рельефная деталь с защёлкивающейся посадкой. Для этого во время нанесения отделочного покрытия используют шаблон, защелкивающийся на рельефной детали с защёлкивающейся посадкой, чтобы гарантировать, что упомянутая рельефная деталь с защёлкивающейся посадкой будет выступать из упомянутого отделочного слоя после того как этот слой будет нанесен на стену и основание устройства. Отделочное покрытие может, в частности, содержать, или предпочтительно состоять из плоского или рельефного материала. Плоский или рельефный материал предпочтительно содержит по существу плоскую поверхность, предназначенную для ориентации к стене, и поверхность, противоположную упомянутой поверхности, ориентированной к стене, соответственно, по существу, плоскую, или образующую рельефы.

Недостатком указанного решения является отсутствие возможности использовать данное устройство в качестве фиксирующего элемента стекла в душевом ограждении. (RU 2762603 C2, http://new.fips.ru).

Сущность изобретения

Задачей настоящего изобретения является разработка способа формирования стеклянного душевого ограждения, который исключает повреждение гидроизоляции стены ванной комнаты, обеспечивает равномерное распределение герметика и уплотнительного материала по поверхности стекла, качественную гидроизоляцию ванной комнаты от душевого пространства, позволяет осуществить надежную стабилизацию стекла без применения поперечно расположенных и сопряженных со стеклом фиксирующих элементов.

Поставленная задача решается за счет того, что образуют выравнивающий слой (1) фиг. 1, 2 на поверхности стены и пола. Наносят герметик (6) на поверхность основания (3), каждого профиля (2), сопрягаемую с выравнивающим слоем (1). Один профиль (2) закрепляют на выравнивающем слое (1) стены, а другой профиль (2) на выравнивающем слое (1) пола таким образом, чтобы профили (2) сходились в общей вершине. Наносят на поверхность выравнивающего слоя (1) стены и пола, а также на поверхность основания (3) каждого профиля (2) клеевую смесь (7) и осуществляют монтаж отделочного покрытия (8) формируя зазор между полкой (4) профиля (2) и отделочным покрытием (8). Заполняют объем продольного паза (5), каждого профиля (2), герметиком (6) и осуществляют установку стекла (9) в профили (2), располагая его между полок (4), вдоль паза (5), закрывая паз (5) поверхностью стекла (9). Формируют уплотнение стекла (9) в каждом профиле (2) заполняя пространство между стеклом (9) и полкой (4) профиля (2) вязким веществом в виде мягкой, постепенно засыхающей и твердеющей массы (10).

Заделывают зазор между полкой (4) каждого профиля (2) и отделочным покрытием (8), с закрытием полки (4) профиля (2), используя вязкое вещество в виде мягкой, постепенно засыхающей и твердеющей массы (10), формируя его слой вровень с отделочным покрытием (8).

Способ формирования стеклянного душевого ограждения имеет следующую последовательность действий.

Образуют выравнивающий слой (1) фиг. 1, 2 на поверхности стены и пола, а именно, покрывают поверхность стены слоем штукатурки, а поверхность пола слоем строительного раствора. Для формирования стеклянного душевого ограждения используют профили (2), каждый из которых, содержит основание (3) с перпендикулярно расположенными к нему полками (4), при этом между полками (4) находится продольный паз (5). На поверхность основания (3), каждого профиля (2), сопрягаемую с выравнивающим слоем (1), наносят герметик (6). Один профиль (2) закрепляют на выравнивающем слое (1) стены, а другой профиль (2) на выравнивающем слое (1) пола таким образом, чтобы профили (2) сходились в общей вершине. Наносят на поверхность выравнивающего слоя (1) стены и пола, а также на поверхность основания (3) каждого профиля (2) клеевую смесь (7) и осуществляют монтаж отделочного покрытия (8) формируя зазор между полкой (4) профиля (2) и отделочным покрытием (8). В качестве отделочного покрытия (8) используют, например, керамическую плитку, керамогранит.

Заполняют объем продольного паза (5), каждого профиля (2), герметиком (6) и осуществляют установку стекла (9) в профили (2), располагая его между полок (4), вдоль паза (5), закрывая паз (5) поверхностью стекла (9). Формируют уплотнение стекла (9) в каждом профиле (2) заполняя пространство между стеклом (9) и полкой (4) профиля (2) вязким веществом в виде мягкой, постепенно засыхающей и твердеющей массы (10), например, замазкой, затиркой. Заделывают зазор между полкой (4) каждого профиля (2) и отделочным покрытием (8), с закрытием полки (4) профиля (2), используя вязкое вещество в виде мягкой, постепенно засыхающей и твердеющей массы (10), например, замазку, затирку, формируя его слой вровень с отделочным покрытием (8).

В частном случае осуществления способа после закрепления одного профиля (2) фиг. 3 на выравнивающем слое (1) стены, а другого на выравнивающем слое (1) пола таким образом, чтобы профили (2) сходились в общей вершине, на симметричных поверхностях основания (3) каждого профиля (2), с заведением на поверхность выравнивающего слоя (1), располагают уплотнительную ленту (11), далее наносят на поверхность уплотнительной ленты (11) и выравнивающего слоя (1) стены и пола клеевую смесь (7), после чего осуществляют монтаж отделочного покрытия (8) формируя зазор между полкой (4) профиля (2) и отделочным покрытием (8). Уплотнительная лента (11) повышает качество гидроизоляции ванной комнаты от душевого пространства.

Производя соединение профиля (2) фиг. 1, 2 с выравнивающим слоем (1) используя герметик (6) исключаем повреждение гидроизоляции стены ванной комнаты. Наличие паза (5) и полок (4) у профиля (2) позволяют равномерно распределить герметик и уплотнительный материал по поверхности стекла. Выравнивающий слой (1) фиг. 2 дает возможность использовать профиль (2) с разной длиной полок (4) и расположением паза (5) относительно его основания (3), что позволяет заглублять стекло (9) душевого ограждения в выравнивающий слой (1) на различную глубину обеспечивая надежную стабилизацию стекла без применения поперечно расположенных и сопряженных со стеклом фиксирующих элементов.

Техническим результатом предлагаемого решения является создание способа формирования стеклянного душевого ограждения, который исключает повреждение гидроизоляции стены ванной комнаты, обеспечивает равномерное распределение герметика и уплотнительного материала по поверхности стекла, качественную гидроизоляцию ванной комнаты от душевого пространства, позволяет осуществить надежную стабилизацию стекла без применения поперечно расположенных и сопряженных со стеклом фиксирующих элементов.

Краткое описание чертежей

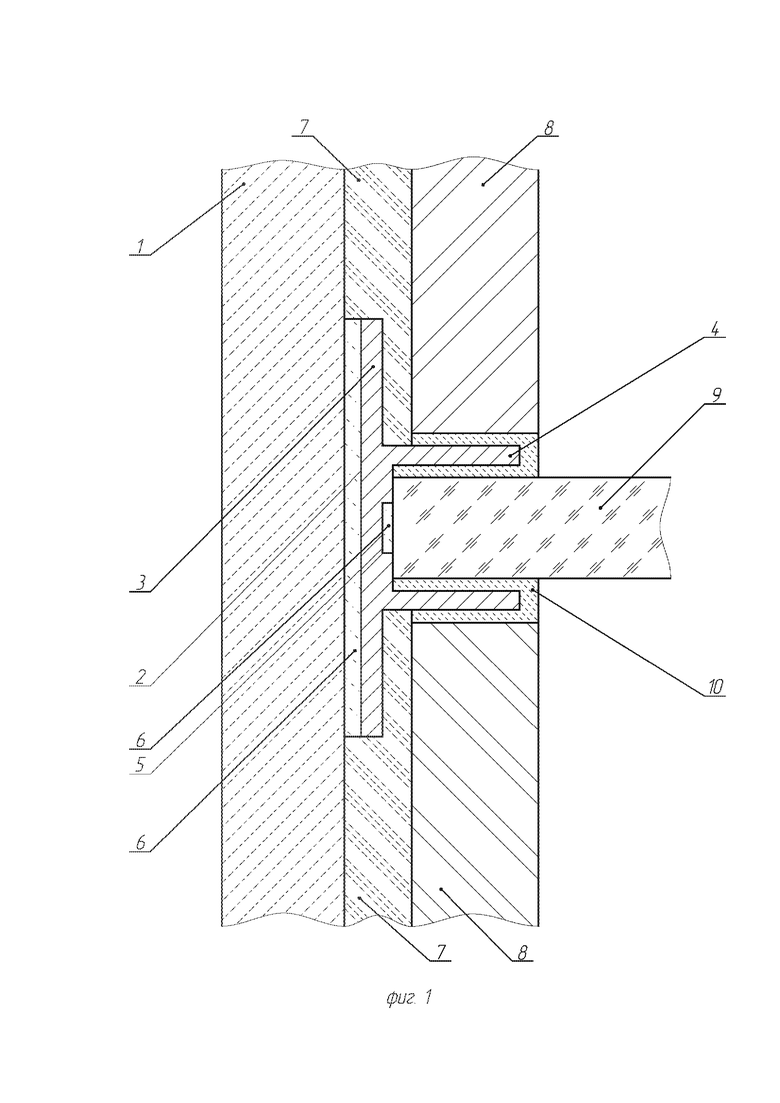

на фиг. 1 - схематичное изображение стеклянного душевого ограждения. Поперечный разрез.

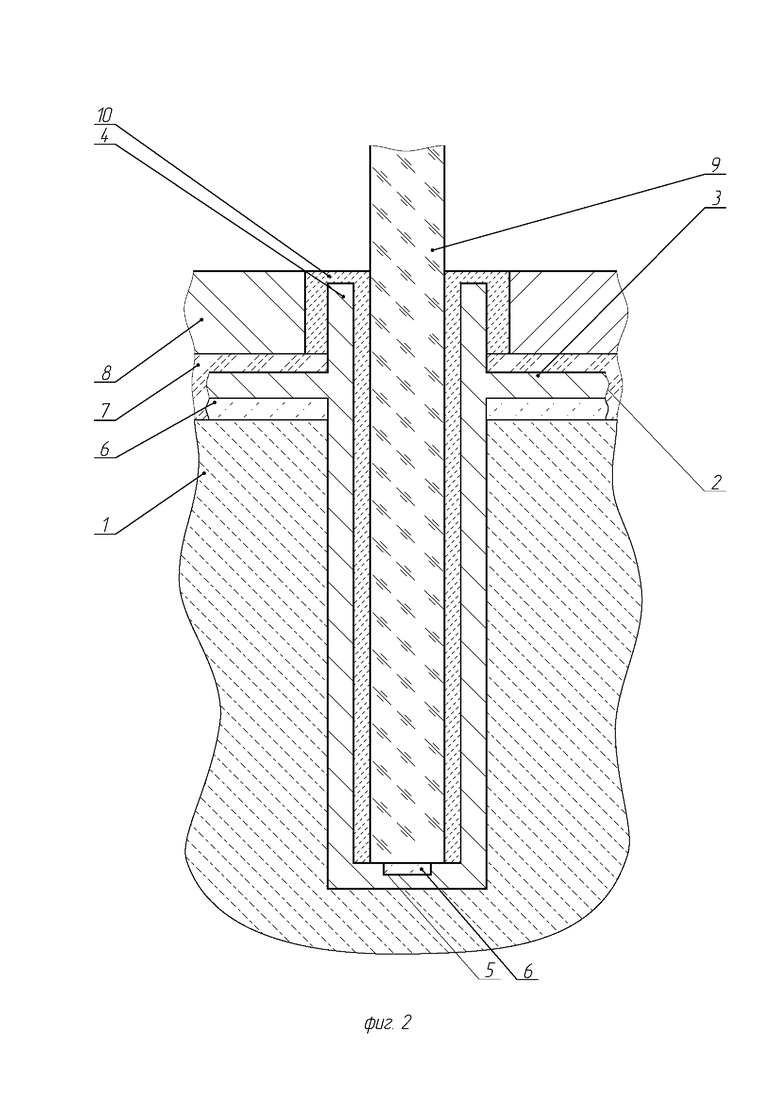

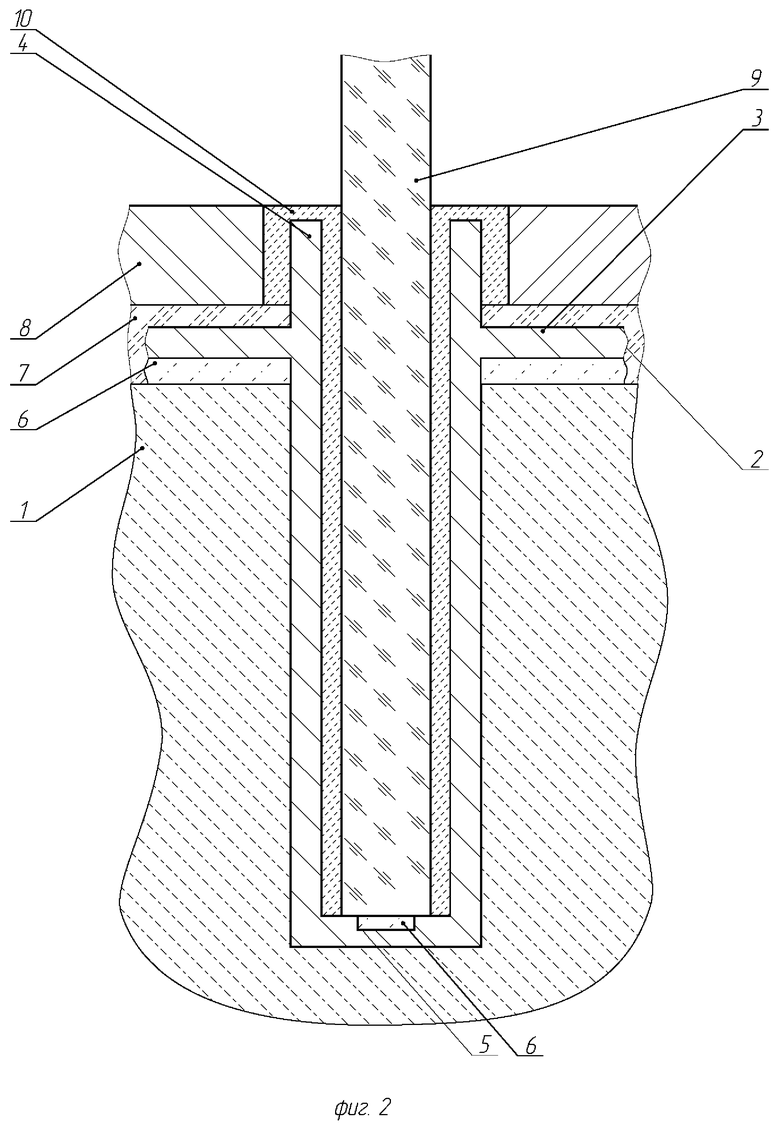

на фиг. 2 - схематичное изображение стеклянного душевого ограждения с заглублением стекла в выравнивающий слой. Поперечный разрез.

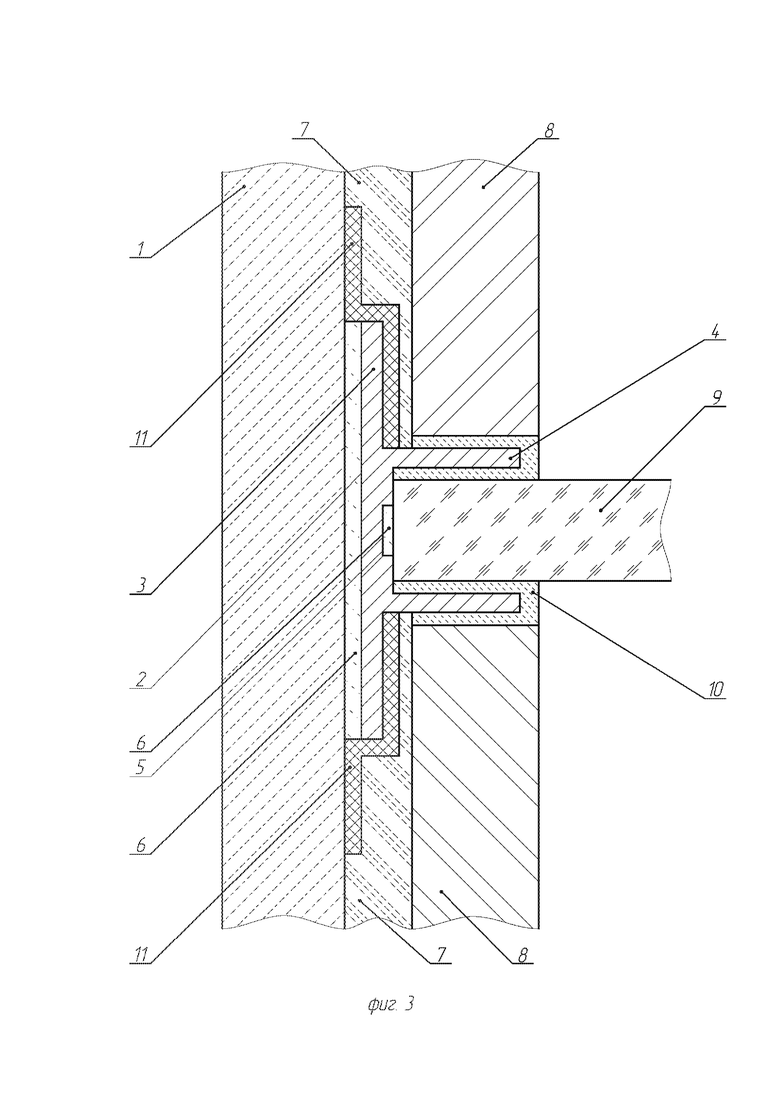

на фиг. 3 - схематичное изображение стеклянного душевого ограждения в частном

случае осуществления способа его формирования. Поперечный разрез.

Краткое описание конструктивных элементов:

1 – выравнивающий слой;

2 – профиль;

3 – основание;

4 – полка;

5 – паз;

6 – герметик;

7 – клеевая смесь;

8 – отделочное покрытие;

9 – стекло;

10 – вязкое вещество в виде мягкой, постепенно засыхающей и твердеющей массы;

11 – уплотнительная лента.

Осуществление заявленного решения

Формирование стеклянного душевого ограждения осуществляют следующим образом.

Образуют выравнивающий слой (1) фиг. 1, 2 на поверхности стены и пола покрывая поверхность стены слоем штукатурки, а поверхность пола слоем строительного раствора. На поверхность основания (3), каждого профиля (2), сопрягаемую с выравнивающим слоем (1), наносят герметик (6). Один профиль (2) закрепляют на выравнивающем слое (1) стены, а другой профиль (2) на выравнивающем слое (1) пола таким образом, чтобы профили (2) сходились в общей вершине. Наносят на поверхность выравнивающего слоя (1) стены и пола, а также на поверхность основания (3) каждого профиля (2) клеевую смесь (7) и осуществляют монтаж отделочного покрытия (8) формируя зазор между полкой (4) профиля (2) и отделочным покрытием (8). Заполняют объем продольного паза (5), каждого профиля (2), герметиком (6) и осуществляют установку стекла (9) в профили (2), располагая его между полок (4), вдоль паза (5), закрывая паз (5) поверхностью стекла (9). Формируют уплотнение стекла (9) в каждом профиле (2) заполняя пространство между стеклом (9) и полкой (4) профиля (2) вязким веществом в виде мягкой, постепенно засыхающей и твердеющей массы (10).

Заделывают зазор между полкой (4) каждого профиля (2) и отделочным покрытием (8), с закрытием полки (4) профиля (2), используя вязкое вещество в виде мягкой, постепенно засыхающей и твердеющей массы (10), формируя его слой вровень с отделочным покрытием (8).

Изобретение относится к области строительства. Техническим результатом является создание способа формирования стеклянного душевого ограждения, который исключает повреждение гидроизоляции стены ванной комнаты, обеспечивает равномерное распределение герметика и уплотнительного материала по поверхности стекла, качественную гидроизоляцию ванной комнаты от душевого пространства, позволяет осуществить надежную стабилизацию стекла без применения поперечно расположенных и сопряженных со стеклом фиксирующих элементов. Технический результат достигается тем, что способ формирования стеклянного душевого ограждения включает закрепление профиля на стеновой поверхности и покрытие основания профиля и стеновой поверхности отделочным материалом, при этом образуют выравнивающий слой на поверхности стены и пола, наносят герметик на поверхность основания каждого профиля, сопрягаемую с выравнивающим слоем, один профиль закрепляют на выравнивающем слое стены, а другой профиль - на выравнивающем слое пола таким образом, чтобы профили сходились в общей вершине, наносят на поверхность выравнивающего слоя стены и пола, а также на поверхность основания каждого профиля клеевую смесь и осуществляют монтаж отделочного покрытия, формируя зазор между полкой профиля и отделочным покрытием, заполняют объем продольного паза каждого профиля, герметиком и осуществляют установку стекла в профили, располагая его между полок, вдоль паза, закрывая паз поверхностью стекла, формируют уплотнение стекла в каждом профиле, заполняя пространство между стеклом и полкой профиля вязким веществом в виде мягкой, постепенно засыхающей и твердеющей массы, заделывают зазор между полкой каждого профиля и отделочным покрытием с закрытием полки профиля, используя вязкое вещество в виде мягкой, постепенно засыхающей и твердеющей массы, формируя его слой вровень с отделочным покрытием. 1 з.п. ф-лы, 3 ил.

1. Способ формирования стеклянного душевого ограждения, включающий закрепление профиля на стеновой поверхности и покрытие основания профиля и стеновой поверхности отделочным материалом, отличающийся тем, что образуют выравнивающий слой на поверхности стены и пола, наносят герметик на поверхность основания каждого профиля, сопрягаемую с выравнивающим слоем, один профиль закрепляют на выравнивающем слое стены, а другой профиль на выравнивающем слое пола таким образом, чтобы профили сходились в общей вершине, наносят на поверхность выравнивающего слоя стены и пола, а также на поверхность основания каждого профиля клеевую смесь и осуществляют монтаж отделочного покрытия, формируя зазор между полкой профиля и отделочным покрытием, заполняют объем продольного паза каждого профиля герметиком и осуществляют установку стекла в профили, располагая его между полок вдоль паза, закрывая паз поверхностью стекла, формируют уплотнение стекла в каждом профиле, заполняя пространство между стеклом и полкой профиля вязким веществом в виде мягкой, постепенно засыхающей и твердеющей массы, заделывают зазор между полкой каждого профиля и отделочным покрытием с закрытием полки профиля, используя вязкое вещество в виде мягкой, постепенно засыхающей и твердеющей массы, формируя его слой вровень с отделочным покрытием.

2. Способ формирования стеклянного душевого ограждения по п. 1, отличающийся тем, что после закрепления одного профиля на выравнивающем слое стены, а другого на выравнивающем слое пола таким образом, чтобы профили сходились в общей вершине, на симметричных поверхностях основания каждого профиля, с заведением на поверхность выравнивающего слоя, располагают уплотнительную ленту, далее наносят на поверхность уплотнительной ленты и выравнивающего слоя стены и пола клеевую смесь, после чего осуществляют монтаж отделочного покрытия, формируя зазор между полкой профиля и отделочным покрытием.
