БЫСТРОМОНТИРУЕМАЯ ОПОРА ВОЗДУШНОЙ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ С ГОРИЗОНТАЛЬНЫМ РАСПОЛОЖЕНИЕМ ФАЗНЫХ ПРОВОДОВ ДЛЯ ВЫПОЛНЕНИЯ АВАРИЙНО-ВОССТАНОВИТЕЛЬНЫХ РАБОТ Российский патент 2025 года по МПК E04H12/00

Область техники, к которой относится изобретение

Изобретение относится к электроэнергетике, и, в частности, к быстровозводимым одноцепным опорам портального типа, предназначенным для производства аварийно-восстановительных работ на воздушных линиях электропередач классами напряжений до 110 кВ и на оптических линиях связи, с возможностью установки опоры, в том числе, в зонах со слабым грунтом или в зонах многолетней (вечной) мерзлоты, а также на местности с уклоном рельефа до 20°.

Уровень техники

Конструкция опоры воздушных линий электропередачи (ВЛ) зависит от назначения опоры, от свойств и рельефа поверхности грунта, от напряжения линии, от количества цепей (одноцепная, двухцепная, многоцепная) и т.д. Основным элементом конструкции опоры является стойка. Стоек может быть одна, две, три и более, при этом стойка или стойки предназначены для обеспечения требуемых габаритов проводов. Габарит провода представляет собой вертикальное расстояние от провода в пролёте до пересекаемых трассой инженерных сооружений, поверхности почвы. Траверса в конструкции опоры предназначена для крепления проводов линии электропередачи на требуемом расстоянии от опоры и друг от друга. Для повышения устойчивости опор используют оттяжки, которые должны воспринимать усилия от тяжения провода. В конструкцию оттяжки может входить натяжная муфта – талреп. В верхней части опоры может размещаться тросостойка, предназначенная для поддерживания грозозащитного троса. На опоре может быть одна тросостойка, а на П-образных опорах – две тросостойки.

Из уровня техники известна быстровозводимая опора для двухцепной линии электропередачи (патент RU 111566 U1, 2011 г.), содержащая две стойки из стальных многогранных секций и опорную плиту для закрепления стоек, на верхних торцах каждой из трех верхних секций стойки установлены дополнительные сопрягающие секции, все секции снабжены стыковочными фланцами под болтовое соединение, а сопрягающие секции, кроме того, боковыми фланцами для болтового крепления распорок и траверс. Опора снабжена оттяжками, предназначенными для фиксации стоек и оттяжками для фиксации опорной плиты на анкерах, забиваемых в грунт по обе стороны воздушной линии, причем опорная плита имеет размеры, позволяющие уложить на ней в транспортное положение все элементы опоры. Секции стоек выполнены восьмигранными, а траверсы и распорки выполнены из прямоугольного или квадратного профиля, к каждой стойке прикреплены две наклонные оттяжки, а к опорной плите - четыре горизонтальных оттяжки, наклонные и горизонтальные оттяжки попарно закреплены на четырех анкерах. Монтаж опоры производят следующим образом. Вначале размещают и закрепляют на оттяжках и анкерах опорную плиту. Затем на земле (в горизонтальном положении) собирают стойки из основных и сопрягающих секций, фланцы которых соединяют болтами. К боковым фланцам сопрягающих секций также болтовыми соединениями крепят перекладины и траверсы. Собранную таким образом основную часть опоры поднимают и закрепляют болтами на опорной плите. Подъем производят путем поворота собранной части опоры на монтажном шарнирном узле, устанавливаемом на опорной плите. Для этого используют подъемную стрелу и тянущие тросы, которые в качестве монтажных приспособлений доставляются вместе с опорой. После установки опоры па концах траверс подвешиваются изолирующие гирлянды шести фазовых проводов двухцепной ВЛ.

Описанная выше быстровозводимая опора не предназначена для одноцепной линии электропередачи с горизонтальным расположение проводов, кроме того, в конструкции не предусмотрена возможность закрепления грозозащитного троса и оптического кабеля связи встроенного в грозозащитный трос. Установка опоры в вертикальном положении требует землеройных работ для закрепления якорей, на которых крепятся оттяжки.

Известна быстромонтируемая опора высоковольтной ЛЭП (линии электропередачи) с напряжением 0,4-10 кВ (патент RU 183313 U1, 2018 г.), которая содержит стойку с закрепленной на верхнем конце траверсой, соединенную четырьмя парами взаимно перпендикулярных упоров и раскосов. Противоположные пары упоров и раскосов соединены шарнирно общими осями соответственно с верхними и нижними окончаниями стойки. Упоры состоят из двух соединенных внахлест деталей. Фиксация упоров и раскосов произведена хомутами. Регулирование места фиксации обеспечивает возможность изменения углов наклона упоров и вертикальную установку стойки независимо от неровностей грунта. После поднятия опоры производится фиксация последней пары упора и раскоса. Угол наклона упоров регулируется хомутами так, чтобы все пять опорных точек примыкали к поверхности грунта с учетом его неровностей. Упор собирают соединением между собой двух деталей. Далее в стойку, лежащую на поверхности грунта, устанавливают шарнирные оси, направленные по вертикали, и прикрепляют к осям упоры и распоры, расположенные горизонтально к поверхности грунта. Каждая пара упоров и раскосов фиксируется хомутами. Затем к окончаниям горизонтальных осей стойки прикрепляют хомутами направленные вверх упор и раскос, так, чтобы угол наклона упора к стойке составлял примерно 30°. Последние упор и раскос прикрепляют к другим окончаниям осей опоры и размещают по направлению вдоль стойки от ее нижнего конца. При подготовке опоры к установке все упоры и раскосы располагают по периметру стойки и соединяют между собой по боковым поверхностям. Таким образом, направленная вверх пара упор и раскос представляют собой систему падающей стрелы, в которой распор выполняет функцию стрелы, а упор соединяет стрелу со стойкой. Поднятие опоры осуществляется тросом ручной лебедки, прикрепленным к нижнему концу упора. После поднятия опоры производится фиксация последней пары упора и раскоса. Угол наклона упоров регулируется хомутами так, чтобы все пять опорных точек примыкали к поверхности грунта с учетом его неровностей.

Использование описанной выше быстромонтируемой опоры ограничено напряжением ВЛ 0,4-10кВ. Кроме того, в конструкции отсутствует опорная платформа, опора на грунт производится в пяти точках – вертикальной стойкой по центру и четырьмя упорами, что не позволяет использовать данную опору в местности болотистым грунтом или со слабым грунтом, а также в условиях вечной мерзлоты.

Наиболее близким аналогом заявленного изобретения является временная быстровозводимая и демонтируемая одноцепная опора воздушных линий электропередач 35-110 кВ с треугольным расположением фазных проводов (патент RU 2539042 С1, 2015 г.), содержащая вертикальную стойку, состоящую из нескольких соединенных последовательно друг с другом секций, и опорной платформы, состоящей из, по меньшей мере, четырех однотипных секций скрепленных с основанием стойки посредством соединений, обеспечивающих возможность независимой пространственной ориентации осей секций опорной платформы и варьирования направлениями продольных осей секций без смещений соединений вдоль оси стойки. Стойка связана с каждой секцией опорной платформы при помощи тросов-оттяжек или вант, на внешних относительно стойки концах секций опорной платформы и в центральной части опорной платформы под стойкой предусмотрены опорные узлы для контакта или соединения с грунтом, располагающиеся на разных высотах и состоящие из вертикального стояка, проушины и опорной пластины, свободно лежащей на грунте или скрепленной с грунтом посредством спирали, ввинчивающейся в грунт через ее отверстия, или скрепленной с грунтом посредством болтовых соединений с бетонными основаниями-тумбами, предварительно углубленными в грунт, причем каждая секция опорной платформы жестко скреплена со стойкой наклонными стержневыми раскосами, представляющими собой винтовые пары для регулирования их длин при монтаже, обеспечивая вертикальное положение стойки на неровной поверхности грунта и жесткость всей опорной платформы. Стойка состоит из последовательно соединенных друг с другом секций, размеры которых выбираются из условий прочности и устойчивости секций и стойки в целом. Опорный узел для крепления секции опорной платформы, а также раскоса переменной длины к основанию стойки выполнен в виде зажимного кольца, в зазор между зажимными пластинами которого вставлены проушины опорных секций и зафиксированы болтами, пластины опорных узлов секций опорной платформы скреплены с грунтом посредством спиралей, изготовленных из толстого прутка, секции опорной платформы скреплены с основанием стойки посредством фланцевых соединений, вертикальный стояк опорного узла для крепления секции опорной платформы выполнен в виде винтовой пары для регулирования поднятия опорного узла над грунтом. Шарнирное присоединение опорного узла к секции опорной платформы выполнено в виде вилки, в просвет между параллельными пластинами которой вставлена проушина, при этом вилка снабжена цапфой, расположенной во втулке, находящейся на конце секции опорной платформы, и ограничителем, предотвращающим выпадение цапфы из ответной втулки на конце секции опорной платформы и обеспечивающим двухосевое вращение опорного узла для установки опоры на неровной поверхности грунта.

Наиболее близкий аналог – временная быстровозводимая и демонтируемая одноцепная опора не предназначена для выполнения аварийных работ в отношении портальной одноцепной опоры ВЛ с горизонтальным расположением проводов. Конструкция опоры – ближайшего аналога обеспечивает возможность варьирования направлением и углом наклона секций опорной платформы для установки опоры на неровном грунте, однако это достигается за счет двух независимых конструктивных решений, одно из которых относится к опорной платформе, а другое – к вертикальной стойке. Во-первых, каждая секция опорной платформы соединена со своим опорным узлом элементами, обеспечивающими двухосевое вращение, т.е. позволяет изменять положение опорной платформы относительно грунта. Во-вторых, для регулировки положения вертикальной стойки относительно опорной платформы использованы жесткие раскосы с изменяемой длиной, представляющие собой винтовые пары, соединяющие стойку и опорную платформу. Кроме того, поскольку наличия раскосов недостаточно для восприятия нагрузок, действующих на стойку, дополнительно использованы тросы-оттяжки, соединенные с опорными узлами и удерживающие стойку в вертикальном положении в процессе эксплуатации.

Конструкция ближайшего аналога, хотя и позволяет устанавливать опору на неровном грунте, однако для реализации этой функции требуется большое количество конструктивных элементов, что усложняет конструкцию и технологию монтажа опоры, а также увеличивает массу опоры.

Раскрытие сущности изобретения

Технической проблемой, решаемой изобретением, является устранение недостатков аналогов, в том числе ближайшего аналога, в том числе, упрощение конструкции одноцепной сборно-разборной портальной быстромонтируемой опоры (БМО) линии электропередачи с горизонтальным расположением проводов, снижение трудоемкости монтажа при одновременном обеспечении возможности использовать опору без ведения земляных работ в зонах со слабым грунтом или в условиях вечной мерзлоты и без необходимости проведения предварительных планировочных работ участка, на котором предполагается монтаж опоры, в том числе в условиях труднодоступной местности с уклоном рельефа до 20°.

Заявленное изобретение, как и наиболее близкий аналог, содержит вертикальные стойки, траверсу и основание (в ближайшем аналоге – опорная платформа), скрепленное со стойками посредством оттяжек, причем стойки соединены с основанием с возможностью регулировки отклонения стоек опоры относительно плоскости основания как вдоль оси воздушной линии электропередачи, так и перпендикулярно оси линии электропередачи в соответствии с фактическим рельефом местности для обеспечения вертикального положения стойки на неровной поверхности грунта.

Указанная техническая проблема решается за счет того, что в заявленная опора содержит две стойки и траверсу, соединенную со стойками в верхней части стоек, основание образовано из четырех продольных труб, расположенных попарно по разные стороны от оси воздушной линии электропередачи, и двух поперечных труб, расположенных перпендикулярно оси линии электропередачи поверх упомянутых четырех продольный труб и жестко скрепленных с ними. Каждая вертикальная стойка закреплена на внешней продольной трубе основания посредством узла крепления стойки к внешней трубе основания с возможностью поворота стойки вдоль оси линии электропередачи и перпендикулярно ей и соединена с основанием с помощью двух оттяжек, которые одним концом закреплены на соответствующей стойке, а другие концы оттяжек разведены и прикреплены к противолежащим поперечным трубам основания на участке между парами продольных труб. Оттяжки снабжены талрепами для регулировки наклона вертикальных стоек. Кроме того, опора снабжена подстрелком, образованным из двух соединенных между собой секций, каждая из которых шарнирно связана с противолежащими продольными внутренними трубами основания, а в месте соединения секций подстрелка между собой, т.е. к вершине подстрелка, прикреплен такелаж, состоящий из двух расчалок, что используется для установки опоры методом «падающей стрелы», при этом свободные концы расчалок закреплены на вертикальных стойках ниже места соединения стоек с оттяжками.

Кроме того, каждый узел крепления стойки к основанию образован из корпуса, жестко закрепленного на внешней продольной трубе основания, и опорного узла стойки, жестко связанного со стойкой, при этом в корпусе зафиксирован фигурный палец, а в опорном узле стойки образовано отверстие для размещения в нем фигурного пальца, причем фигурный палец выполнен с плавным уменьшением диаметра в средней части (вогнутостью), а во взаимодействующем с фигурным пальцем опорном узле стойки внутренняя поверхность отверстия спрофилирована с выпуклым профилем, соответствующим вогнутой поверхности средней части фигурного пальца. Корпус узла крепления стоек к основанию может быть выполнен составным из двух соединенных друг с другом элементов, в качестве которых, использованы швеллеры. Как очевидно для специалиста описанная выше конструкция узла крепления стойки к внешней продольной трубе основания, обеспечивающий возможность углового перемещения стойки вдоль оси линии электропередачи и перпендикулярно ей, может быть выполнен в виде двухстепенного шарнира, реализующего ту же функцию.

Траверса в верхней части в частном случае выполнения может быть снабжена тросостойками для монтажа грозотросов и/или оптических кабелей связи.

Техническим результатом, получаемым при использовании заявленного изобретения, является упрощение конструкции опоры и упрощение ее монтажа за счет того, что:

- отсутствует необходимость проведения предварительной планировки площадки, на которой будет установлена опора;

- не требуется наличие фундамента и проведения земляных работ в связи с тем, что основание обладает необходимой площадью опоры и жесткостью, чтобы надежно установить вертикальные стойки и обеспечить их устойчивость на любом грунте за счет конструкции основания, образованного из шести труб, четыре из которых попарно расположены вдоль оси воздушной линии электропередачи, две трубы расположены перпендикулярно и скреплены с каждой из четырех упомянутых труб. Основание свободно укладывается на грунт в соответствии с его уклоном в направлении оси воздушной линии и/или перпендикулярно ей, причем уклон может достигать 20°, а регулирование углового положения вертикальных стоек производится относительно основания оттяжками с талрепами, при этом угол между основанием вертикальными стойками соответственно также может достигать 20° (в зависимости от уклона грунта). Регулировка углового положения вертикальных стоек относительно основания обеспечена выполнением узла крепления стоек к внешним продольным трубам основания с возможностью поворота стоек вдоль оси линии электропередачи и перпендикулярно ей, что позволяет изменять наклон стоек как в направлении оси воздушной линии электропередачи, так и перпендикулярно ей;

- опора снабжена встроенным устройством для подъема опоры в виде подстрелка, образованного двумя наклонными секциями, связанными такелажем с каждой из вертикальных стоек. Подстрелок, используемый при осуществлении подъема опоры методом «падающей стрелы», тем самым конструкция опоры позволяет осуществлять монтаж линии на земле вместо трудоемкого монтажа проводов с помощью раскаточных устройств;

- совмещены функции, присущие аналогу, в котором положение вертикальной стойки требуется регулировать сначала изменением положения основания, а затем положением вертикальной стойки, после чего окончательное положение вертикальных стоек фиксируется оттяжками. В заявленном изобретении, предназначенном для ведения проведении аварийно-восстановительных работ, основание располагается на грунте в соответствии с рельефом без установки основания в горизонтальное положение, а придание стойкам вертикального положения осуществляется талрепами, установленными на оттяжках, соединяющих стойки с противолежащими поперечными трубами основания, ориентированными перпендикулярно оси воздушной линии электропередачи, при этом за счет выполнения узла крепления каждой стойки к внешней трубе основания с возможностью поворота стоек вдоль оси линии электропередачи и перпендикулярно ей возникает возможность одновременного изменения положения вертикальных стоек в двух взаимно перпендикулярных направлениях и фиксация вертикальных стоек в требуемом положении оттяжками. Таким образом, создание возможности поворота стоек вдоль оси линии электропередачи и перпендикулярно ей за счет предлагаемого узла соединения стоек с основанием совместно с традиционно используемыми оттяжками с талрепами обеспечивает удобство и упрощение монтажа, а также снижение времени на проведение аварийно-восстановительных работ;

- исключается возникновение изгибных напряжений в месте соединения основания и вертикальных стоек за счет закрепления вертикальных стоек на внешней продольной трубе основания вследствие возможности поворота стоек вдоль оси линии электропередачи и перпендикулярно ей, за счет чего исключается передача изгибных напряжений от стоек на основание.

Конструкция опоры предусматривает, с учетом регулировки отклонения стоек опоры к плоскости основания, выполнить монтаж опоры на склонах с уклоном до 20 градусов, с регулировкой углового положения стоек как вдоль оси линии электропередач так и перпендикулярно оси линии электропередач с учетом фактического рельефа, за счет применения в конструкции опорного узла крепления стоек к основанию, фигурного пальца, выполненного в форме цилиндра с плавным уменьшением диаметра в средней части для регулировки наклона опоры по отношению к основанию.

Краткое описание чертежей

Изобретение поясняется чертежами, на которых изображено:

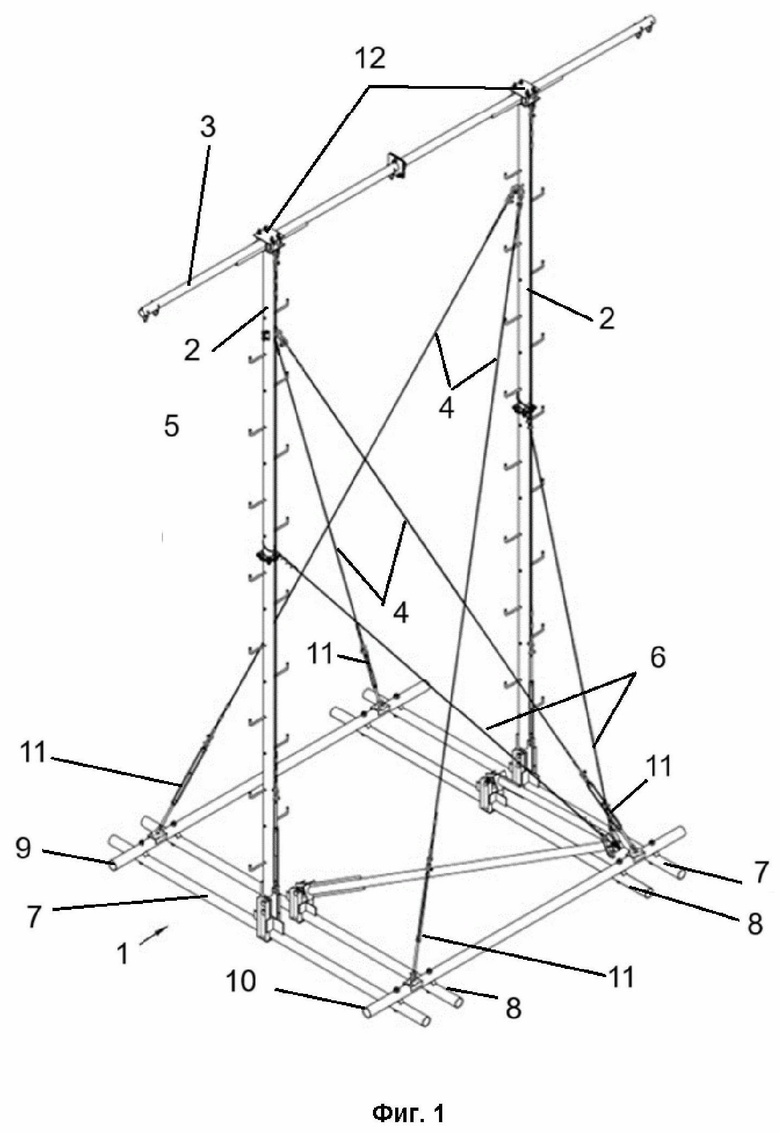

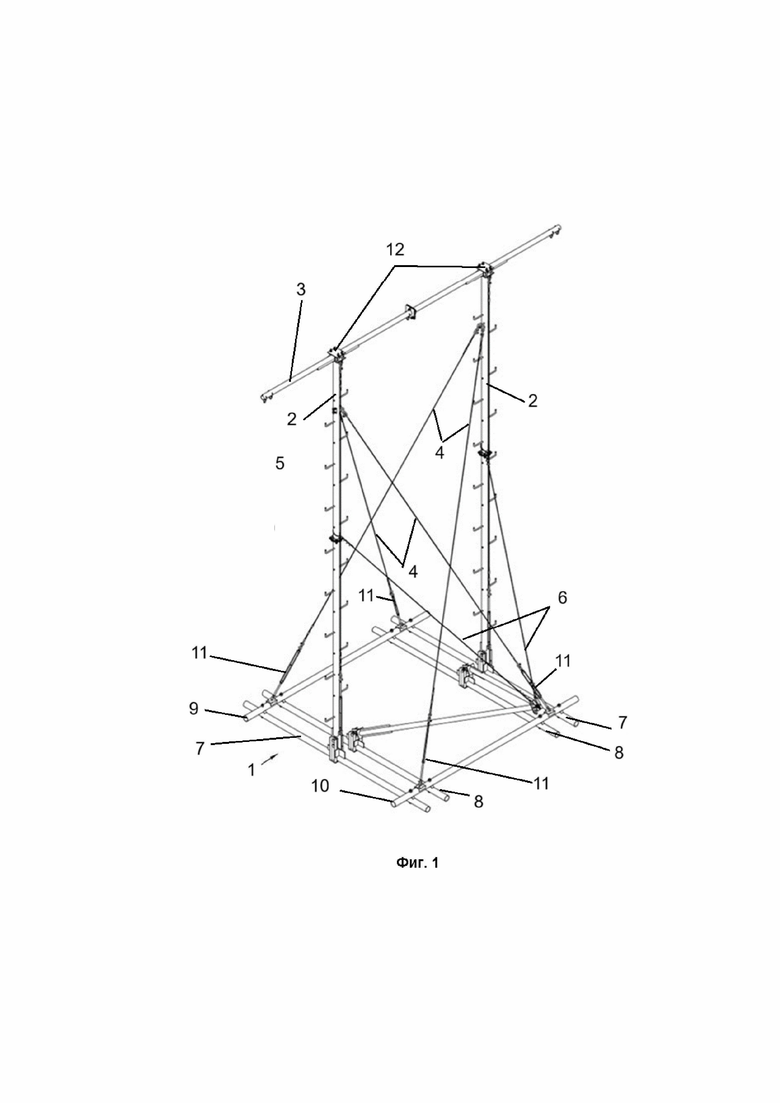

На фиг. 1 – общий вид опоры.

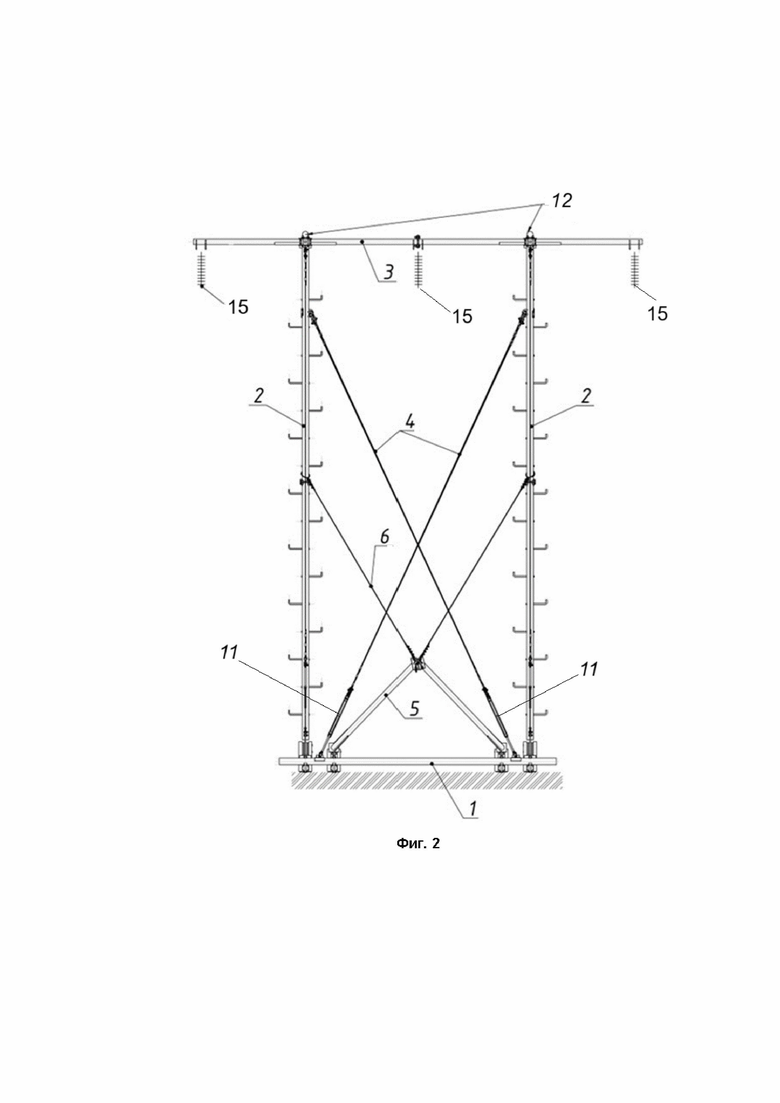

На фиг. 2 – вид спереди опоры.

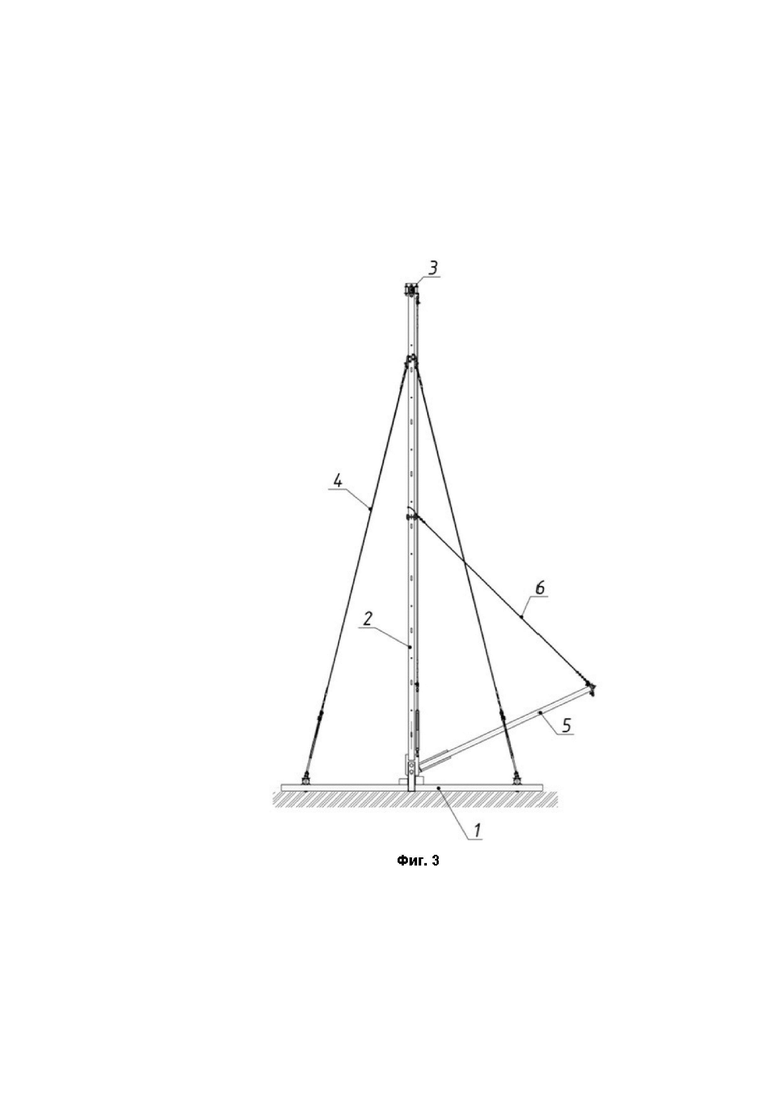

На фиг. 3 – вид сбоку опоры.

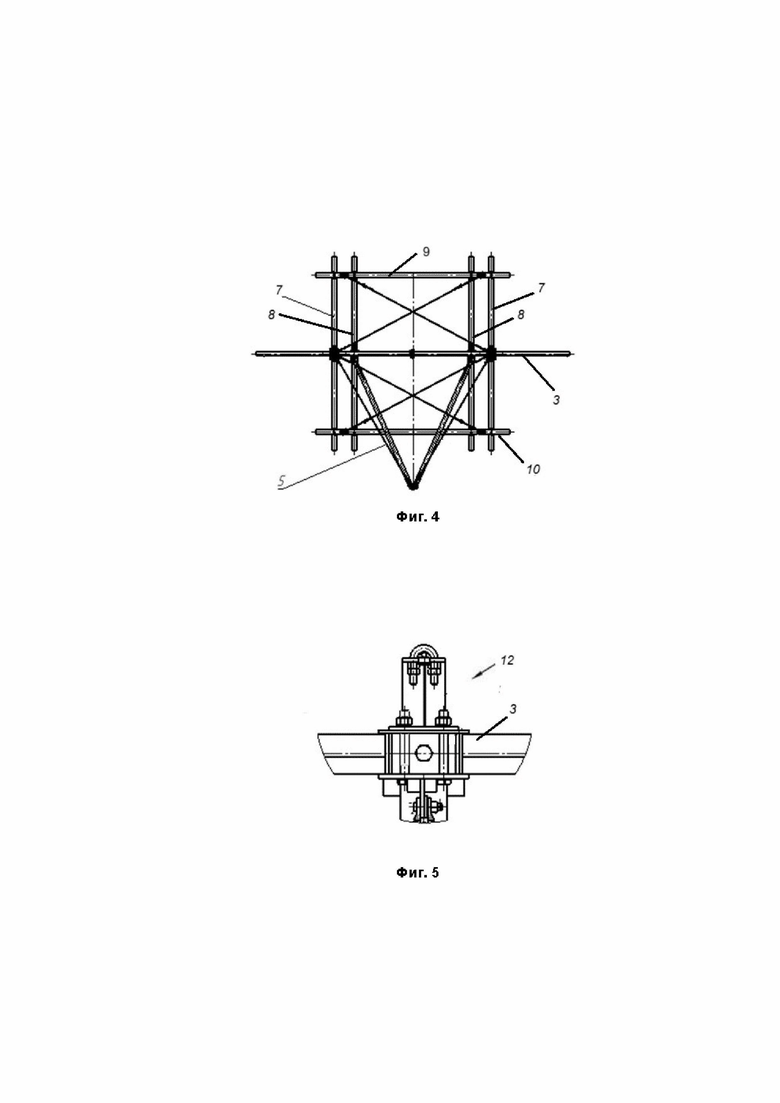

На фиг. 4 – вид сверху быстромонтируемой опоры.

На фиг. 5 – тросостойка, расположенная на траверсе.

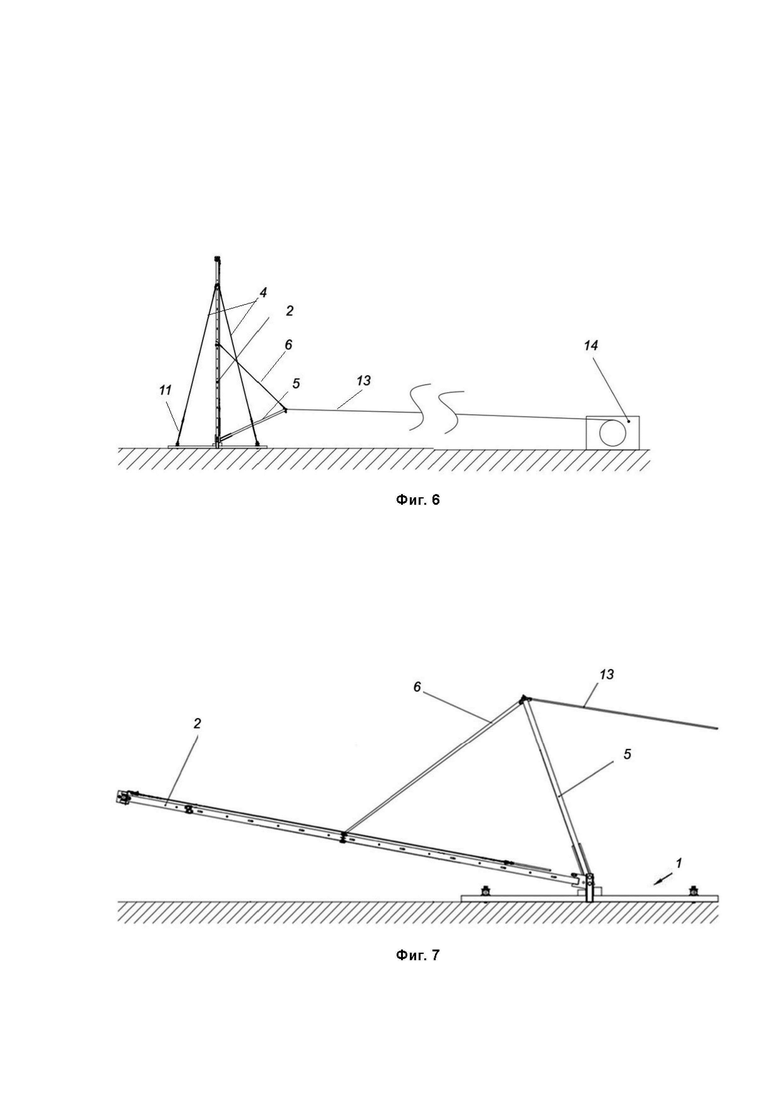

На фиг. 6 и 7 – схема подъема опоры методом «падающей стрелы».

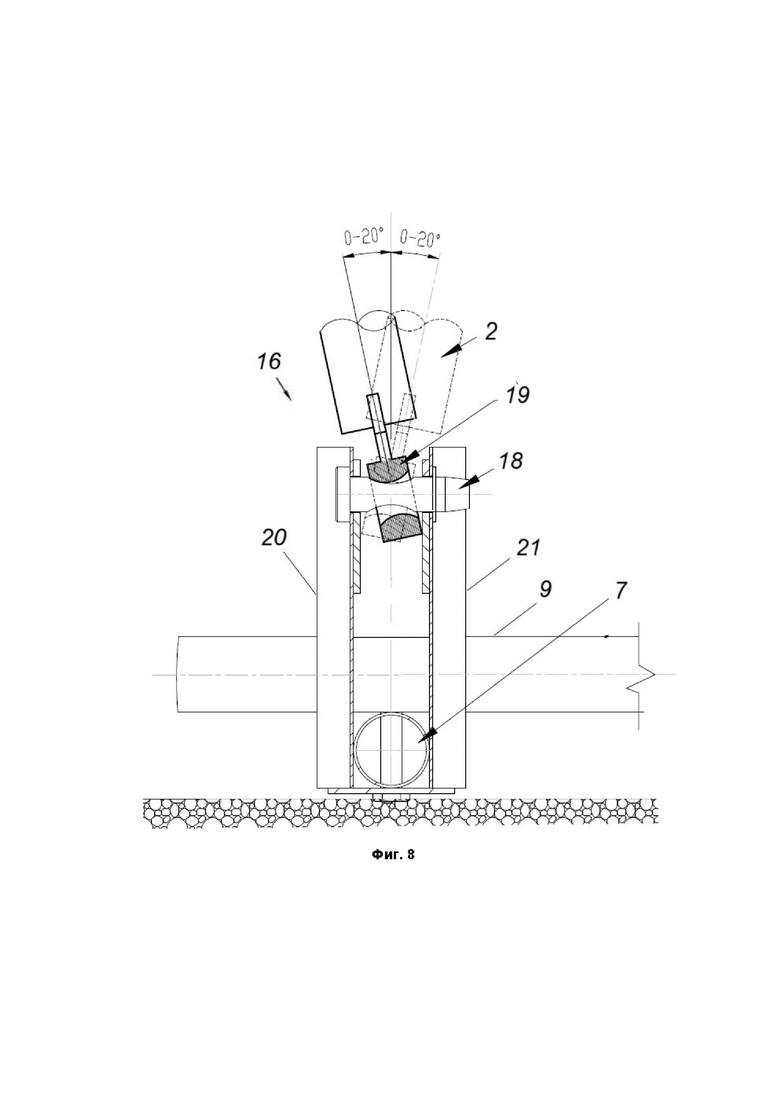

На фиг. 8 – узел крепления стойки к внешней трубе основания с возможностью поворота стоек в направлении оси линии электропередачи и перпендикулярно оси линии электропередачи.

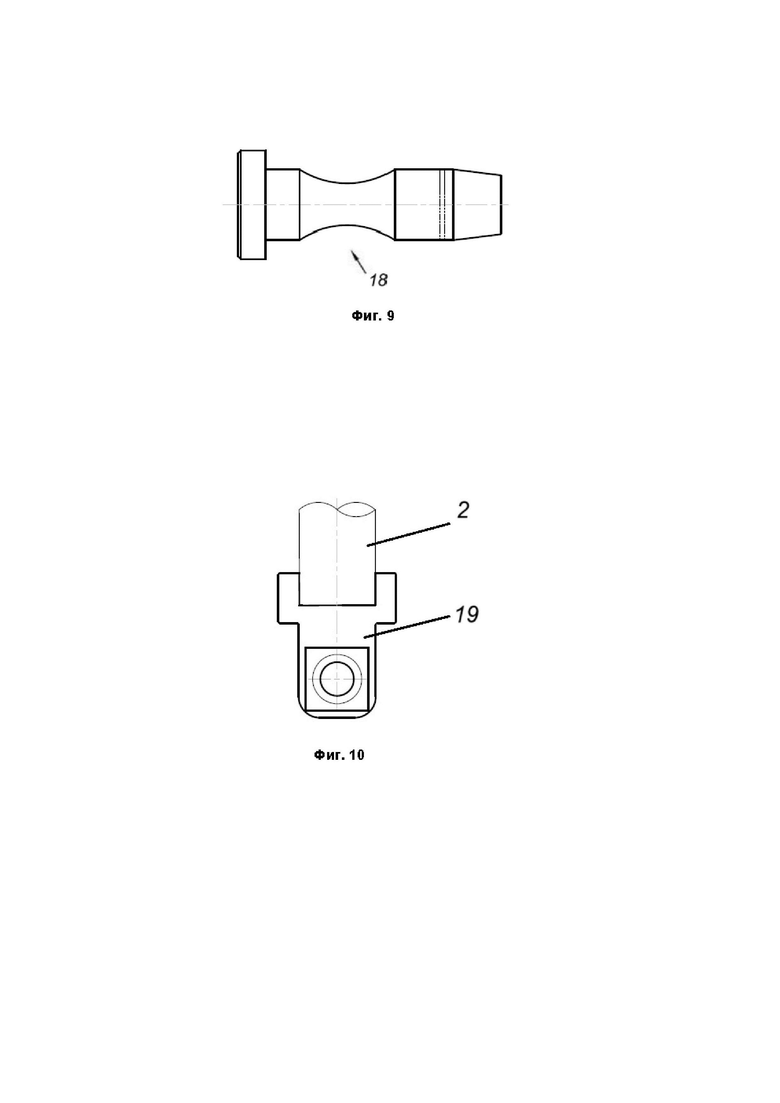

На фиг. 9 – фигурный палец узла крепления стойки к внешней трубе основания

На фиг. 10 – опорный узел узла крепления стойки к внешней трубе основания.

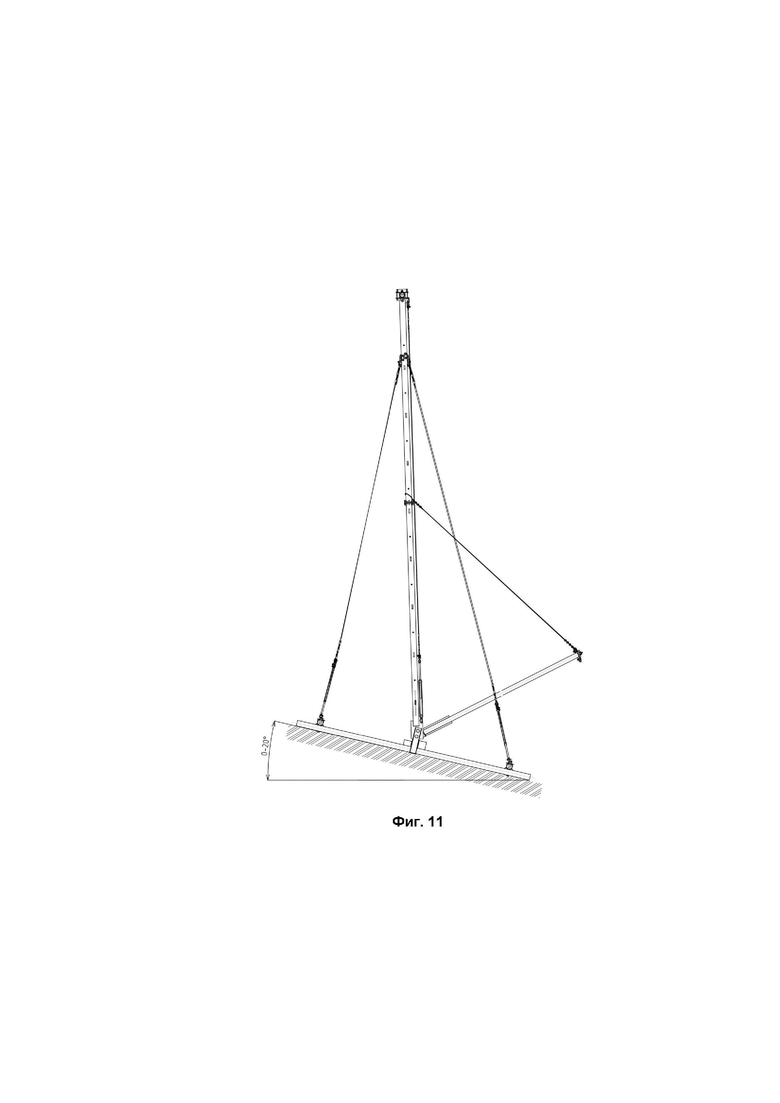

На фиг. 11 – схематически показана быстромонтируемая опора, установленная на склоне с уклоном 20°.

На чертежах позициями обозначено: 1 – основание опоры; 2 – вертикальные стойки опоры; 3 – траверса; 4 – оттяжки вертикальных стоек; 5 – подстрелок для установки опоры методом «падающей стрелы»; 6 – расчалки такелажа на подстрелке; 7 – две внешние продольные трубы основания, расположенные вдоль оси воздушной линии электропередачи; 8 – две внутренние продольные трубы основания, расположенные вдоль оси воздушной линии электропередачи; 9 и 10 – две поперечные трубы основания, расположенные перпендикулярно оси линии электропередачи; 11 – талрепы тросовых оттяжек; 12 – тросостойки; 13 – подъемный трос; 14 – тяговый механизм; 15 – изоляторы; 16 – узел крепления стойки к внешней трубе основания; 17 – корпус узла крепления стойки к внешней трубе основания; 18 – фигурный палец узла крепления стойки к внешней трубе основания; 19 – опорный узел стойки узла крепления стойки к внешней трубе основания; 20 и 21 – элементы корпуса узла крепления стойки к внешней трубе основания.

Осуществление изобретения

Быстромонтируемая промежуточная одноцепная опора портального типа БМО для производства аварийно-восстановительных работ, не требующих наличия фундаментов, на линиях электропередач классами напряжений до 110 кВ представляет собой сборно-разборную трубчатую конструкцию, состоящую из основания 1, на котором установлены две вертикальные стойки 2 и подстрелок 5 с такелажем, в состав которого входят две расчалки 6. В верхней части вертикальных стоек 2 расположена и закреплена траверса 3. В траверсе 3 опоры предусмотрены узлы для крепления гирлянд изоляторов 15 с горизонтальным расположение проводов, кроме того, на траверсе 3 возможна установка узлов крепления для подвески оптических кабелей связи. Грозозащитные тросы или оптические кабели, встроенные в грозозащитный трос, устанавливаются на тросостойках 12, закрепленных на траверсе 3.

Основание 1 имеет прямоугольную форму и образовано из соединенных между собой шести металлических труб. Четыре продольные трубы основания 1 параллельны друг другу и попарно расположены вдоль оси воздушной линии электропередачи по разные стороны от упомянутой оси, при этом продольные трубы, расположенные с внешней стороны прямоугольника, обозначены позицией 7 (внешние продольные трубы 7 основания) и снабжены креплениями под вертикальные стойки 2, а продольные трубы, расположенные с внутренней стороны прямоугольника и обозначенные позицией 8 (внутренние продольные трубы 8 основания), снабжены шарнирными креплениями под секции подстрелка 5.

Внешние продольные трубы 7 основания 1 снабжены узлами 16 крепления стоек 2, обеспечивающими соединение стоек с основанием 1 и возможность поворота стоек вдоль оси линии электропередачи и перпендикулярно ей. Узлы 16 крепления стоек 2 к продольным трубам 7 основания содержат корпус 17 узла, закрепленный на внешней продольной трубе 7 основания 1, при этом в корпусе 17 размещен фигурный палец 18 (см. фиг. 8 и фиг. 9), а каждая стойка 2 снабжена опорным узлом 19 (см. фиг.8 и фиг. 10), в отверстии которого размещен фигурный палец 18, при этом при повороте опорного узла 19 стойки 2 относительно фигурного пальца 18 создается возможность поворота стойки как вдоль, так и перпендикулярно оси линии электропередачи.

Корпус 17 узла крепления стоек 2 к основанию 1 (см. фиг.8) выполнен составным из двух соединенных друг с другом элементов 20 и 21, в качестве которых, предпочтительно, использованы швеллеры, при этом корпус 17 жестко связан с внешней продольной трубой 7 основания 1. Фигурный палец 18, закрепленный в стенках швеллера, при взаимодействии с опорным узлом 19 стойки 2 обеспечивает поворот стойки при подъеме опоры, а после подъема опоры взаимодействие фигурного пальца 18 и опорного узла 19 стойки используется при установке вертикального положения стойки 2 путем изменения углового положения стоек 2 как в направлении оси линии электропередачи, так и в направлении перпендикулярном оси линии электропередачи.

Фигурный палец 18 имеет цилиндрическую форму с головкой и плавным уменьшением диаметра (вогнутостью) в средней части, как показано на фиг. 9, а во взаимодействующем с фигурным пальцем опорном узле 19 стойки 2 внутренняя поверхность отверстия спрофилирована с выпуклым профилем, соответствующим вогнутой поверхности средней части фигурного пальца (см. фиг. 8), что позволяет опорному узлу 19 стойки вращаться вокруг фигурного пальца 18 как при подъеме опоры, так и при угловой регулировке положения стоек в направлении оси линии электропередачи и, кроме того, за счет взаимодействия вогнутой поверхности фигурного пальца 18 с выпуклой поверхностью опорного узла 19 каждой стойки можно изменять угловое положение стойки 2 в направлении, перпендикулярном оси линии электропередачи.

Две поперечные трубы 9 и 10 снабжены креплениями под тросовые оттяжки 4 вертикальных стоек 2, при этом поперечные трубы 9 и 10 расположены перпендикулярно оси линии электропередачи, расположены над четырьмя продольными трубами 7 и 8 и жестко скреплены с ними в местах контакта (пересечения).

Для обеспечения равновесия и устойчивости к ветровым нагрузкам каждая вертикальная стойка 2 соединена с основанием 1 посредством двух оттяжек 4, закрепленных одним концом на стойке 2, а другие концы оттяжек разведены в стороны и прикреплены к противолежащим поперечным трубам 9 и 10 основания 1 на участках труб 9 и 10, лежащем между внешними 7 и внутренними 8 продольными трубами основания. Тяжение тросовых оттяжек создается талрепами 11. Вертикальные стойки 2 в верхней части соединены с траверсой 3, на которой расположены три крепления под провода с горизонтальным расположением фаз.

Для удобства монтажа каждая стойка 2 и траверса 3 опоры выполнены составными и образованы из двух (или более) секций, соединенных между собой через фланцы. Вертикальные стойки 2 снабжены степ-болтами и страховочными устройствами (жесткой анкерной линией), позволяющими при необходимости осуществить безопасный подъем монтажника на верхнюю часть опоры.

Сборка быстромонтируемой опоры осуществляется в горизонтальном положении на земле перед ее подъемом. Основание монтируется непосредственно на поверхности земли, предварительно очищенной от посторонних предметов.

На собранном основании 1 производится монтаж трубной портальной конструкции из двух вертикальных стоек 2 и траверсы 3, состоящих, как правило, каждая из двух частей. Узел 16 крепления стойки к внешней трубе основания позволяет производить поворот стоек 2 относительно плоскости основания как для подъема опоры, так и для регулировки наклона стоек относительно плоскости основания 1 в направлении оси линии электропередачи и в перпендикулярном направлении. Для регулировки и фиксации стоек 2 опоры в вертикальном положении на каждой стойке 2 закрепляют по две оттяжки с талрепами, концы которых крепят на поперечных трубах 9 и 10 на участке поперечных труб, расположенном между продольными трубами 7 и 8.

Затем устанавливают подстрелок 5 и закрепляют его шарнирным креплением на внутренних продольных трубах 8 основания, а к вершине подстрелка крепят две расчалки 6 такелажа, свободные концы которых соединяют с одной и другой вертикальными стойками 2.

На траверсе 3 устанавливают и закрепляют гирлянды изоляторов 15 (фиг. 2), трососстойки 12 (фиг. 5) для грозозащитных тросов и оптических кабелей, встроенных в грозозащитный трос и, при необходимости узлы подвески оптических кабелей. Конструкция опоры позволяет производить подвеску проводов, грозозащитных тросов, оптических кабелей, встроенных в грозозащитный трос, и оптических кабелей в раскаточных роликах до подъема опоры с последующей перекладкой проводов в зажимы после подъема опоры в вертикальное положение.

Для подъема вертикальных стоек 2 с закрепленной на них траверсой 3 после их сборки и подвески проводов и грозотросов используют подстрелок 5. Подъем опоры осуществляется методом «падающей стрелы». Шарниры, вокруг которых поворачиваются вертикальные стойки 2 при подъеме, могут быть оснащены упорами, предотвращающими опрокидывание конструкции в сторону тяжения.

К верхушке подстрелка 5, от которой отходят две боковые расчалки 6, связывающие подстрелок с вертикальными стойками 2, крепят подъемный трос 13, идущий к тяговому механизму 14 (фиг. 6 и 7). В качестве тягового механизма можно использовать лебедку с полиспастом, или автомобиль, или трактор. Чтобы избежать при подъеме перемещения устанавливаемой опоры в сторону тягового механизма и предотвратить любое боковое смещение, в начальный момент подъема на основание 1 могут быть уложены утяжелители, в качестве которых используют любые доступные средства, например, мешки с песком (щебнем) и т.п.

По окончании подъема регулируют угловое положение стоек 2 для установки их вертикально, что производят посредством талрепов 11, встроенных в оттяжки 4. Оттяжки 4 вертикальных стоек 2 с талрепами 11 в совокупности с описанной выше конструкцией узла 16 крепления стойки к внешней трубе основания позволяют решить задачу выставления вертикальности стоек 2 регулированием углового положения стоек 2 как в направлении оси линии электропередачи, так и в перпендикулярном направлении, а также зафиксировать вертикальное положение стоек 2 оттяжками 4.

Быстромонтируемая промежуточная опора типа БМО для выполнения аварийно-восстановительных работ ВЛ 35-110 кВ с горизонтальным расположением фазных проводов, не требующая проведения земляных работ и предназначенная для использования в условиях труднодоступной местности с уклоном рельефа до 20 градусов показана на фиг. 11.

Изобретение относится к электроэнергетике. Быстромонтируемая опора воздушной линии электропередачи портального типа с горизонтальным расположением фазных проводов для выполнения аварийно-восстановительных работ содержит траверсу (3), смонтированную в верхней части двух вертикальных стоек (2), и основание (1), образованное из четырех продольных труб (7) и (8), расположенных попарно по разные стороны от оси воздушной линии электропередачи, и двух поперечных труб (9) и (10), расположенных перпендикулярно оси линии электропередачи поверх упомянутых четырех продольный труб и жестко скрепленных с ними. Каждая вертикальная стойка (2) соединена с основанием (1) посредством узла (16) крепления стойки к внешней продольной трубе основания, обеспечивающего возможность углового перемещения стойки вдоль оси линии электропередачи и перпендикулярно ей, и двух оттяжек (4), которые одним концом закреплены на соответствующей стойке (2), а другие концы оттяжек (4) разведены и прикреплены к противолежащим поперечным трубам (9) и (10) основания (1) на участке между парами продольных труб (7) и (8), причем оттяжки (4) снабжены талрепами (11) для регулировки наклона вертикальных стоек (2). Опора снабжена подстрелком (5), образованным из двух соединенных между собой секций, каждая из которых шарнирно связана с противолежащими продольными внутренними трубами (8) основания (1), а в месте соединения секций подстрелка (5) прикреплен такелаж, состоящий из двух расчалок (6), для установки опоры методом «падающей стрелы», при этом свободные концы расчалок (6) закреплены на вертикальных стойках (2) ниже места соединения стоек с оттяжками (4). Техническим результатом, получаемым при использовании заявленного изобретения, является упрощение конструкции опоры и упрощение ее монтажа. 4 з.п. ф-лы, 11 ил.

1. Быстромонтируемая одноцепная портальная опора с горизонтальным расположением фазных проводов, содержащая вертикальные стойки, траверсу и основание, скрепленное со стойками посредством оттяжек, причем стойки соединены с основанием с возможностью регулировки отклонения стоек опоры относительно плоскости основания как вдоль оси воздушной линии электропередачи, так и перпендикулярно оси линии электропередачи, отличающаяся тем, что траверса смонтирована в верхней части двух вертикальных стоек, основание образовано из четырех продольных труб, расположенных попарно по разные стороны от оси воздушной линии электропередачи, и двух поперечных труб, расположенных перпендикулярно оси линии электропередачи поверх упомянутых четырех продольных труб и жестко скрепленных с ними, при этом каждая вертикальная стойка соединена с основанием посредством узла крепления стойки к внешней продольной трубе основания, обеспечивающего возможность углового перемещения стойки вдоль оси линии электропередачи и перпендикулярно ей, и двух оттяжек, которые одним концом закреплены на соответствующей стойке, а другие концы оттяжек разведены и прикреплены к противолежащим поперечным трубам основания на участке между парами продольных труб, причем оттяжки снабжены талрепами для регулировки наклона вертикальных стоек, кроме того, опора снабжена подстрелком, образованным из двух соединенных между собой секций, каждая из которых шарнирно связана с противолежащими продольными внутренними трубами основания, а в месте соединения секций подстрелка прикреплен такелаж, состоящий из двух расчалок, для установки опоры методом «падающей стрелы», при этом свободные концы расчалок закреплены на вертикальных стойках ниже места соединения стоек с оттяжками.

2. Опора по п. 1, отличающаяся тем, что каждый узел крепления стойки к основанию образован из корпуса, закрепленного на внешней продольной трубе основания, и опорного узла стойки, жестко связанного со стойкой, при этом в корпусе зафиксирован фигурный палец, а опорный узел стойки выполнен с отверстием для размещения в нем фигурного пальца, причем фигурный палец выполнен с плавным уменьшением диаметра в средней части, а во взаимодействующем с фигурным пальцем опорном узле стойки внутренняя поверхность отверстия спрофилирована с выпуклым профилем, соответствующим участку поверхности средней части фигурного пальца, имеющего плавное уменьшение диаметра.

3. Опора по п. 2, отличающаяся тем, что корпус каждого узла крепления стойки к основанию выполнен составным из двух соединенных друг с другом элементов, в качестве которых использованы швеллеры.

4. Опора по п. 1, отличающаяся тем, что каждый узел крепления стойки к внешней продольной трубе основания, обеспечивающий возможность углового перемещения стойки вдоль оси линии электропередачи и перпендикулярно ей, выполнен в виде двухстепенного шарнира.

5. Опора по п. 1, отличающаяся тем, что траверса в верхней части снабжена тросостойками.
