ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН Российский патент 2025 года по МПК F16K31/06 F16K31/72

Изобретение относится к области электротехники, в частности к электромагнитным клапанам, и предназначено для использования в системах для управления потоком жидких или газообразных сред.

Известен электроуправляемый клапан, патент RU №2211978, опубл. 10.09.2003, содержащий корпус с входным и выходным отверстиями, затвор и седло запорного устройства, якорь электромагнита, взаимодействующий с магнитопроводом электромагнита, и плоские пружины, связанные с якорем. Якорь электромагнита и затвор запорного устройства выполнены отдельными элементами и жестко закреплены. Очень сложная конструкция имеет большую массу, что приводит к низкому быстродействию.

Электромагнитные клапаны, по полезной модели №9039, опубл. 16.01.1999 и №38877, опубл. 10.07.2004, содержат корпус с седлом, входной и выходной каналы и запорный орган, который является якорем электромагнита и устанавливается на пакете упругих элементов с внутренними прорезями. Эти конструкции сложны в изготовлении и не имеют необходимого быстродействия.

Известный электромагнитный клапан, патент RU №2457384, опубл. 08.09.2010, содержит корпус с седлом, входной и выходной каналы, катушку электромагнита и запирающий элемент, в виде мембраны из магнитного материала с уплотнительной прокладкой, который также является плоским якорем электромагнита. Технологически сложная конструкция и малая толщина мембраны существенно уменьшают магнитные свойства якоря и надежность электромагнита.

Задачей заявленного изобретения является устранение указанных недостатков, а именно получение технического результата, заключающегося в разработке конструкции электромагнитного клапана простого в изготовлении, обладающего меньшей массой, большей надежностью и большим быстродействием.

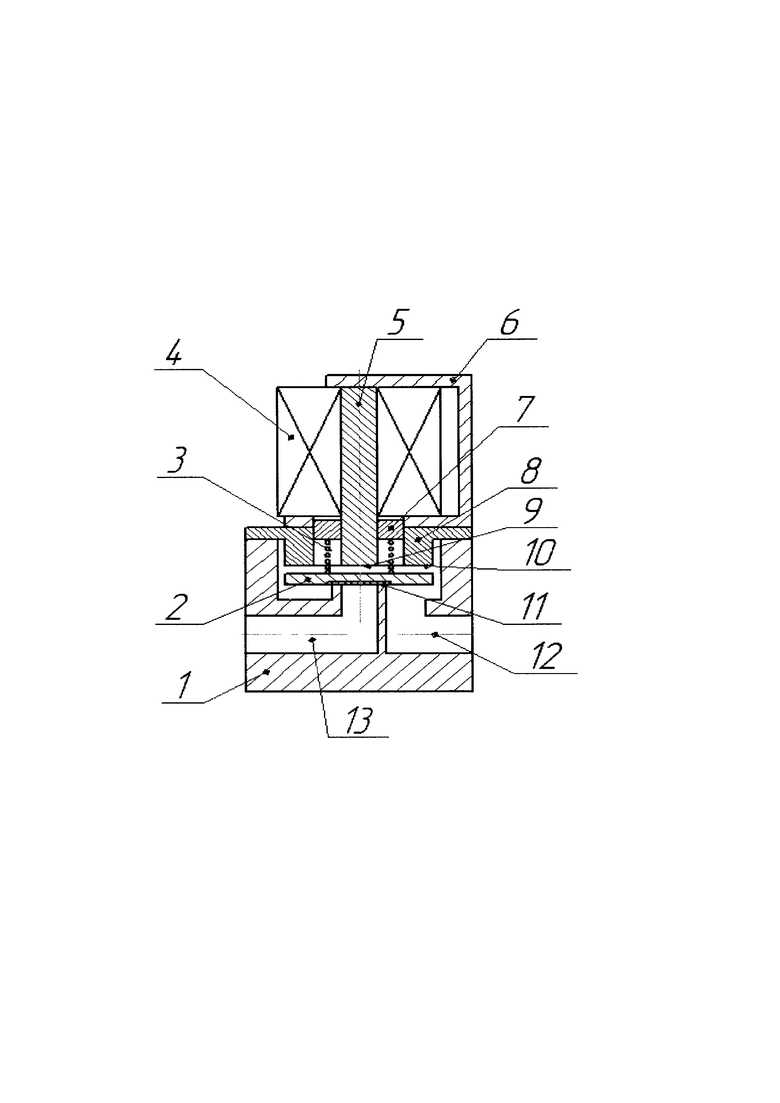

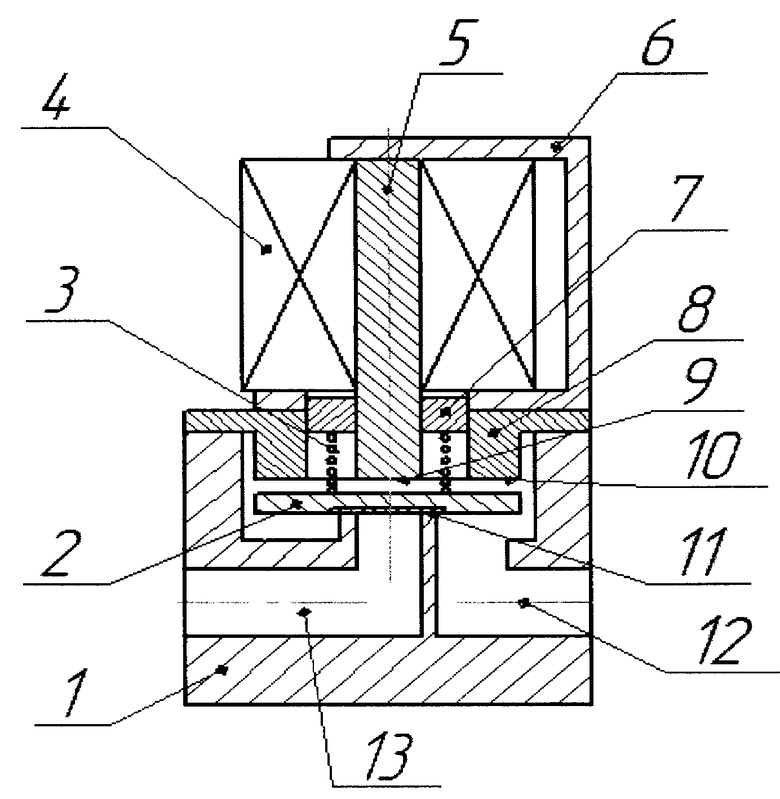

Для решения перечисленных задач и получения указанного технического результата заявлен электромагнитный клапан, который состоит из корпуса 1, плоского якоря 2, пружины 3, катушки 4 и магнитопровода, который в свою очередь состоит из сердечника 5, скобы 6, немагнитной вставки 7 и фланца 8. Сердечник и фланец изготовлены из электротехнической стали и образуют соответственно внутренний полюс 9 и внешний полюс 10 магнитопровода, соединенные между собой с помощью герметично установленной вставки из немагнитного материала. Корпус также изготовлен из немагнитного материала и содержит седло 11, входной 12 и выходной 13 каналы. Скоба 6, изготовленная из электротехнической листовой стали, с внешней стороны катушки плотно сопрягается с сердечником 5, а с другой стороны прижата к фланцу 8 таким образом, что кольцевой зазор между сердечником и скобой равен наружному диаметру вставки 7. Плоский якорь, изготовленный из электротехнической стали, прижат к седлу корпуса пружиной 3 и может содержать уплотнительную прокладку. Диаметр якоря 2 соответствует наружному диаметру внешнего полюса 10.

Клапан работает следующим образом. В исходном состоянии якорь герметично прилегает к седлу корпуса и исключается движение потока жидкости или газа. При подаче питания на катушку, возникает магнитный поток, который замыкается по магнитной цепи, образованной магнитопроводом. При этом появляется электромагнитная сила притяжения между магнитопроводом и якорем. Сила притяжения пропорциональна площади электромагнитного воздействия и определяется площадью магнитных полюсов сердечника и фланца. Под воздействием силы притяжения якорь, преодолевая усилие пружины, притягивается к сердечнику, открывая проход для жидкости или газа.

Изобретение относится к области электротехники, в частности к электромагнитным клапанам, и предназначено для использования в системах для управления потоком жидких или газообразных сред. Электромагнитный клапан содержит корпус с седлом, входным и выходным каналами, катушку электромагнита, магнитопровод, плоский якорь с уплотнителем, прижатым к седлу корпуса пружиной. Магнитопровод состоит из сердечника и фланца, соединенных между собой с помощью герметично установленной вставки из немагнитного материала с образованием полюсов магнитопровода и скобы. Скоба с внешней стороны катушки плотно сопрягается с сердечником, а с другой стороны прижата к фланцу с образованием равномерного кольцевого зазора между сердечником и скобой. Изобретение направлено на создание конструкции электромагнитного клапана, простого в изготовлении, обладающего меньшей массой, большей надежностью и большим быстродействием. 1 ил.

Электромагнитный клапан, содержащий корпус с седлом, входным и выходным каналами, катушку, магнитопровод, плоский якорь с уплотнителем, прижатый к седлу корпуса пружиной, отличающийся тем, что магнитопровод состоит из сердечника и фланца, соединенных между собой с помощью герметично установленной вставки из немагнитного материала с образованием полюсов магнитопровода и скобы, которая с внешней стороны катушки плотно сопрягается с сердечником, а с другой стороны прижата к фланцу с образованием равномерного кольцевого зазора между сердечником и скобой.
