Элемент игрового конструктора Российский патент 2025 года по МПК A63H33/08

[001] Область техники

[002] Изобретение относится к игрушкам, а именно к элементу конструктора, который может использоваться в развлекательных или обучающих целях детьми или взрослыми.

[003] Уровень техники

[004] Из уровня техники широко известны прямоугольные элементы конструктора, например, Lego и другие. При этом два элемента конструктора типа LEGO с одним шипом имеют только одну комбинацию соединения.

[005] В публикации заявки США US 2020215450 A1, 09.07.2020 описан элемент конструктора, выполненный в форме куба, имеющий восемь поверхностей, на каждой из которых выполнено четыре соединительных участка. Два первых соединительных участка образованы гладкой поверхностью элемента, а два вторых соединительных участка образованы выступами с наклонными зацепами. При этом указанные первый и второй участки расположены диагонально симметрично. Недостатком указанного решения является низкая вариативность в создании форм при взаимном соединении таких элементов конструктора, поскольку возможности конструирования ограничены кубической формой элемента.

[006] Наиболее близким аналогом изобретения является элемент конструктора, описанный в публикации заявки США US 2013237120 A1, 12.09.2013. Известный элемент имеет полый прямоугольный корпус в виде половины куба, образующий переднюю и заднюю стороны поверхности и четыре боковые стороны. С задней стороны в центре корпуса выполнено отверстие для соединительного стержня. На передней стороне выполнено два соединительных участка в виде стержневых выступов и два соединительных участка в виде впадин, расположенных диагонально симметрично и имеющих ответную форму. На боковых сторонах выполнено два соединительных участка в виде отверстий, ответных выступам передней поверхности. Недостатком указанного решения является низкая вариативность взаимного соединения элементов, а также ограниченность в создании форм с помощью такого конструктора.

[007] Таким образом, основной технической проблемой, на решение которой направлено заявленное изобретения является узкие возможности по формированию конструкций с помощью однотипных элементов, что создает необходимость дополнения конструкции множеством элементов другого типа. Создаваемые с помощью таких элементов конструкции будут иметь примитивную геометрию и низкий уровень внешней детализации.

[008] Раскрытие сущности изобретения

[009] Основным техническим результатом изобретения является повышение вариативности взаимного соединения однотипных элементов конструктора, а также вариативности создания геометрических форм из однотипных элементов.

[010] Дополнительными техническими результатами изобретения (достигаемыми частными формами реализации) являются уменьшение зазора между элементами при сохранении прочности их сцепления, упрощение технологии изготовления элементов и повышение безопасности использованиях элементов конструктора.

[011] Технический результат достигается в изобретении за счет того, что элемент конструктора, включающий полый корпус, который имеет переднюю сторону, заднюю сторону, образованную полостью корпуса, и четыре боковые стороны. С передней и задней сторон в центре корпуса выполнено сквозное отверстие, а с боковых сторон в месте перехода на заднюю сторону выполнен вырез, соответствующий половине сквозного отверстия. Передняя сторона образована двумя первыми соединительными участками и двумя вторыми соединительными участками, расположенными диагонально симметрично относительно друг друга. Каждая боковая сторона образована первым соединительным участком и вторым соединительным участком, причем первые соединительные участки боковых сторон прилегают к первым соединительным участками передней стороны, а вторые соединительные участки боковых сторон - ко вторым соединительным участками передней стороны. Задняя сторона элемента образована двумя третьими соединительными участками и двумя четвертыми соединительными участками, расположенными диагонально симметрично относительно друг друга. Первые соединительные участки передней и боковых сторон имеют одинаковую форму, вторые соединительные участки передней и боковых сторон имеют одинаковую форму, а третий и четвертый соединительный участки имеют формы отличные от формы первого и второго соединительных участков. Первый соединительный участок выполнен ответным по отношению ко второму соединительному участку и третьему соединительному участку, второй соединительный участок выполнен ответным по отношению к четвертому соединительному участку, а третий соединительный участок выполнен ответным по отношению к четвертому соединительному участку с возможностью взаимного соединения указанных ответных друг другу участков.

[012] Согласно частным вариантам реализации изобретения:

[013] - на передней стороне выполнено по меньшей мере восемь областей зацепления для ответного элемента, на задней стороне - по меньшей мере восемь областей зацепления, а на каждой боковой стороне - по меньшей мере три области зацепления (15),

[014] - корпус выполнен в виде половины куба со скругленными углами и ребрами,

[015] - первый соединительный участок включает паз Г-образной формы, имеющий границу, которая образует дугообразный зацеп,

[016] - второй соединительный участок включает углубление каплевидной формы, которое выполнено ответным дугообразному зацепу,

[017] - третий соединительный участок включает зубообразный выступ, выполненный ответным пазу первого соединительного участка, причем выступ выполнен таким образом, что при совмещении двух одинаковых элементов задними сторонами, выступы (19) одного элемента имеют возможность размещения между выступами другого элемента, повернутого на угол 90°, с обеспечением взаимного зацепления.

[018] - четвертый соединительный участок включает углубление, образованное полостью корпуса и выполненное с возможностью размещения в нем выступа третьего соединительного участка,

[019] - дугообразные зацепы выполнены с возможностью упругого сжатия присоединяемого элемента.

[020] В отличие от аналогов, в заявленном элементе конструктора передняя и задняя стороны образованы двумя парами соединительных участков, размещенных диагонально симметрично, при этом боковые стороны образованы двумя соединительными участками, имеющими ту же форму, что участки передней стороны. Форма соединительных участков позволяет соединять переднюю сторону с передней, боковой и задней стороной другого элемента, а также соединять две задние стороны и две боковые стороны между собой. Сквозное отверстие и вырезы в элементе позволяют дополнительно использовать для соединения стержни и другие элементы. Все это расширяет вариативность соединения однотипных элементов. При этом боковая сторона конструктора образована только двумя соединительными участками, что расширяет возможности по созданию различных геометрический форм в отличие от аналогов, где применяются элементы в виде целого куба.

[021] Также за счет особой формы соединительных участков, согласно частным вариантам реализации изобретения, уменьшаются зазоры между элементами без потери прочности соединения и необходимости увеличивать размеры элементов или их выступающих частей.

[022] Заявленный элемент конструктора имеет скругления, благодаря которым кубики можно собирать с пола с помощью совочка или листа картона. Кроме того, это делает элемент конструктора менее травмоопасным. Наличие сквозного отверстия также предотвращает удушение в случае попадания элемента в дыхательные пути.

[023] Краткое описание чертежей

[024] Изобретение поясняется фигурами, где

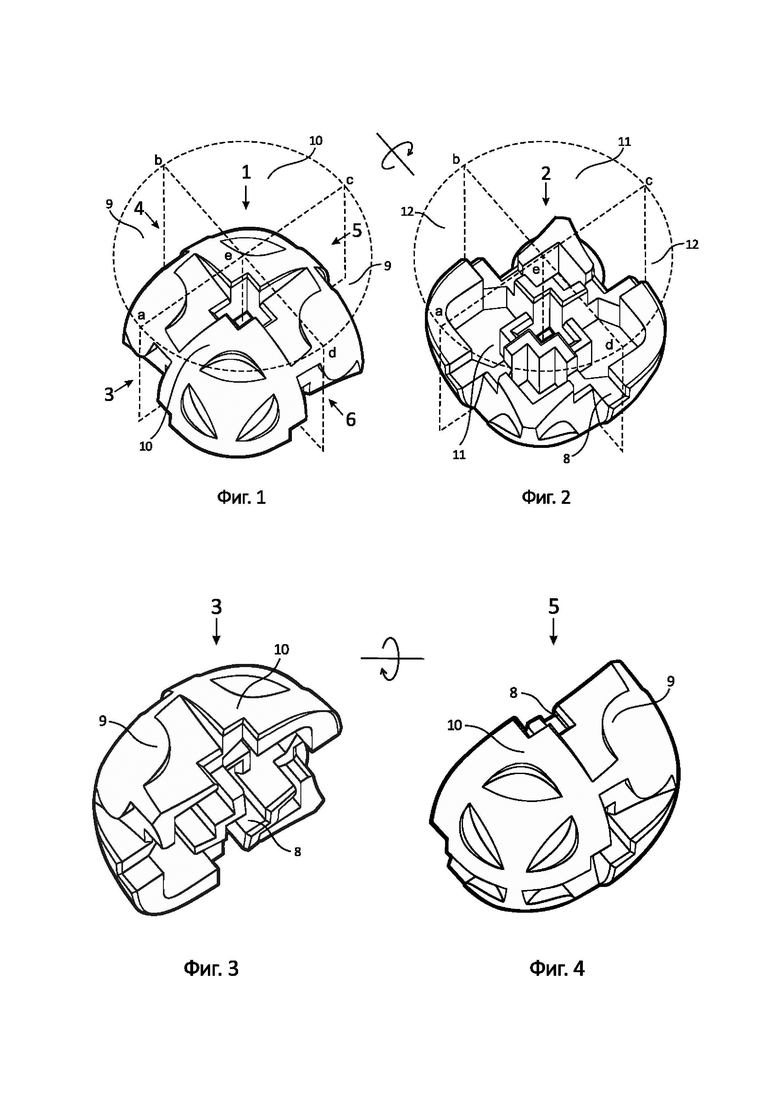

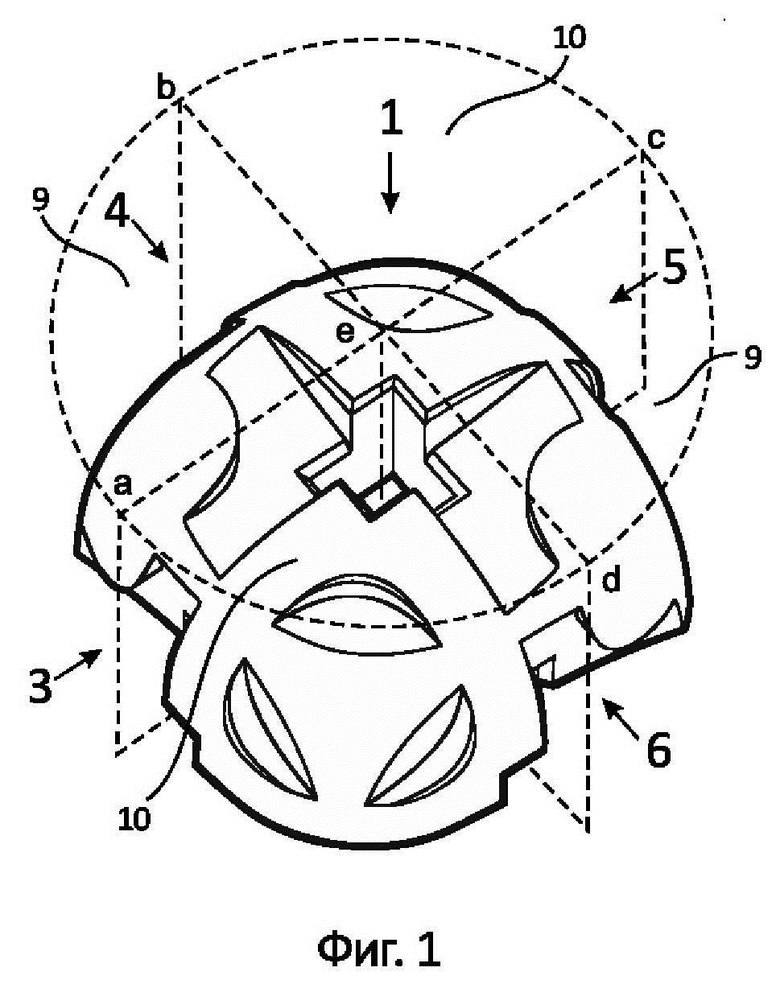

На фигурах 1-4 показан общий вид элемента согласно основному варианту реализации: сверху, снизу и с боков

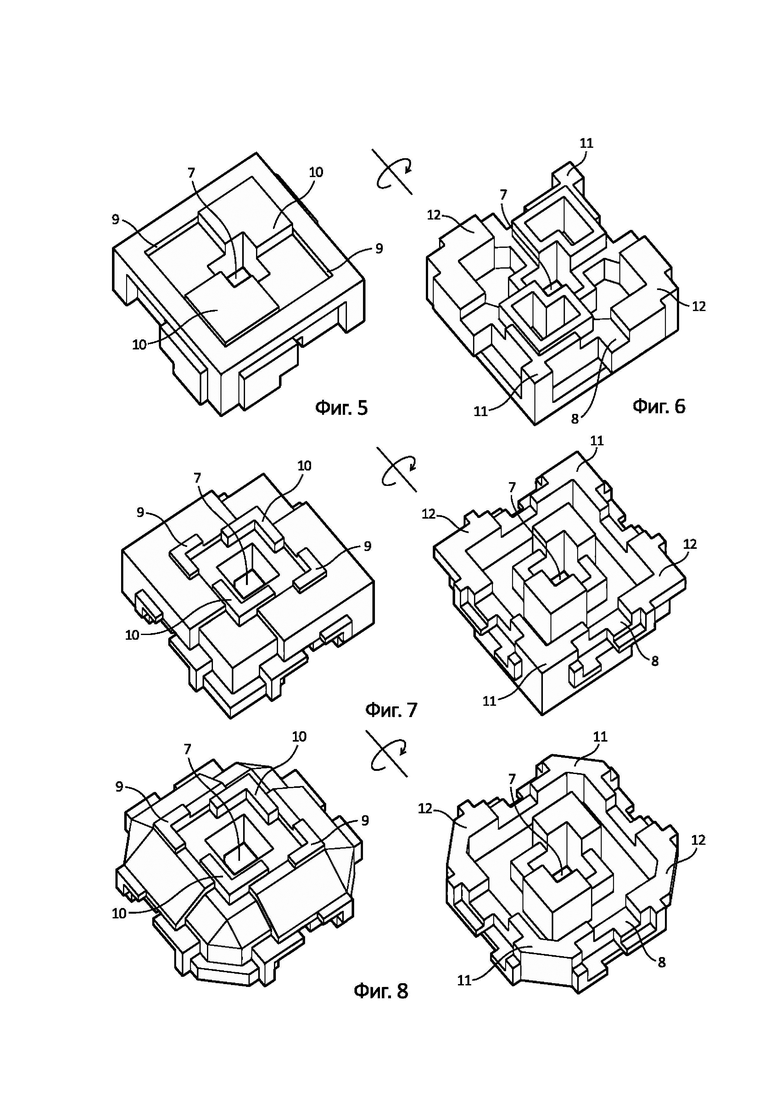

На фигурах 5-8 показаны альтернативные варианты реализации конструкции элемента,

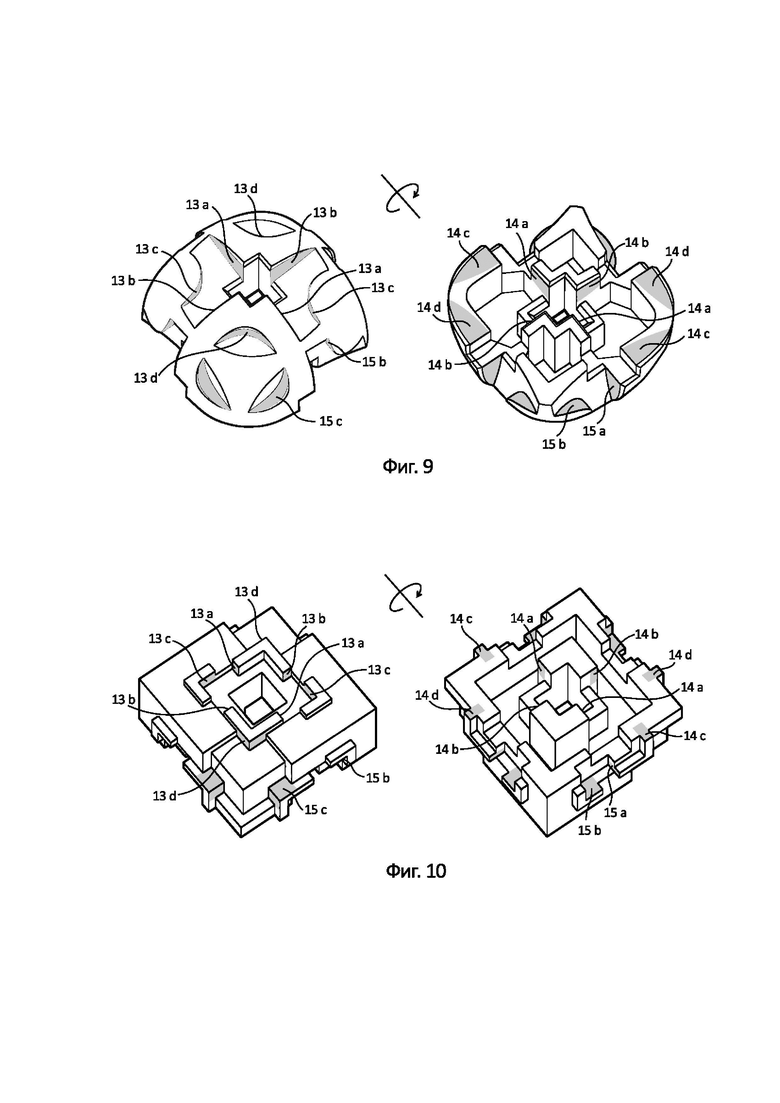

На фигурах 9-10 показаны области зацепления элемента,

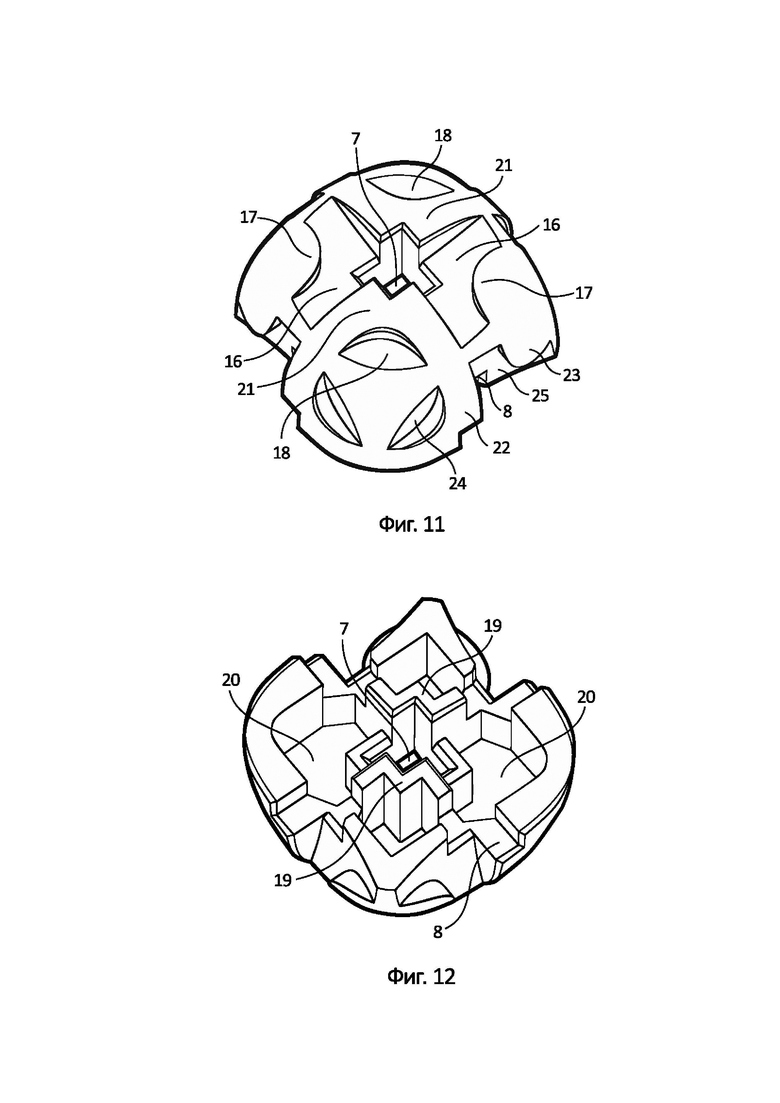

На фигуре 11-12 показан детальный вид элемента согласно основному варианту реализации конструкции,

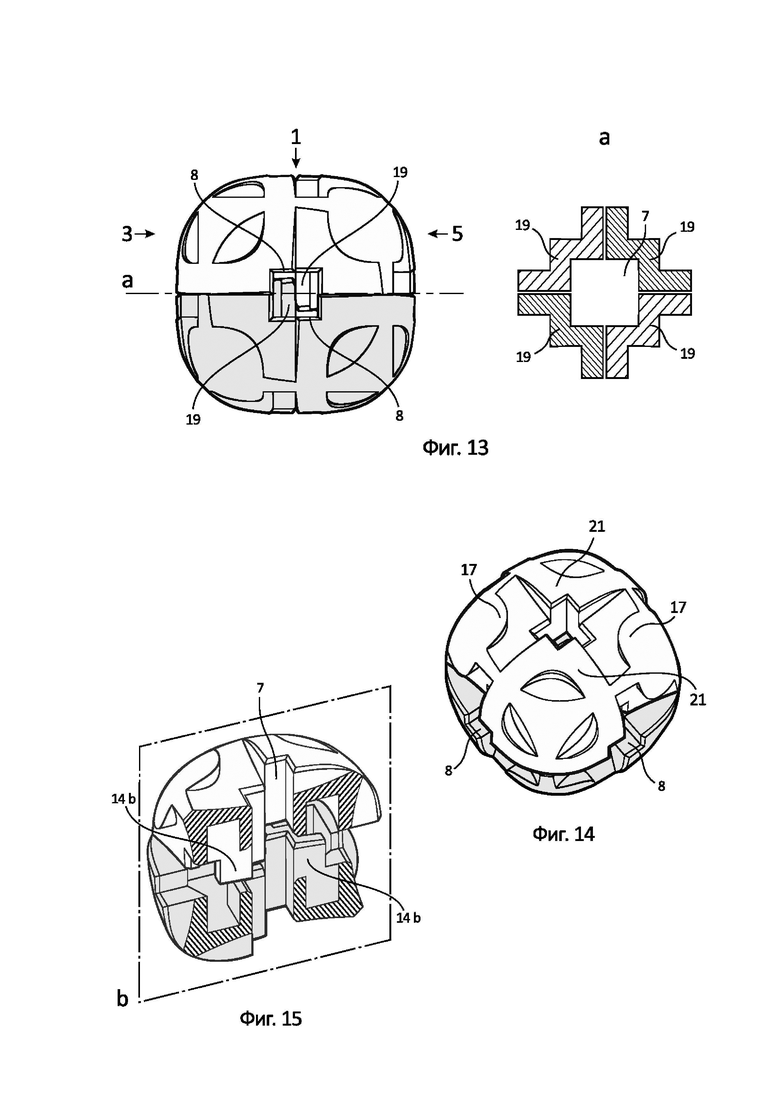

На фигурах 13-15 показано соединение двух элементов по задним поверхностям,

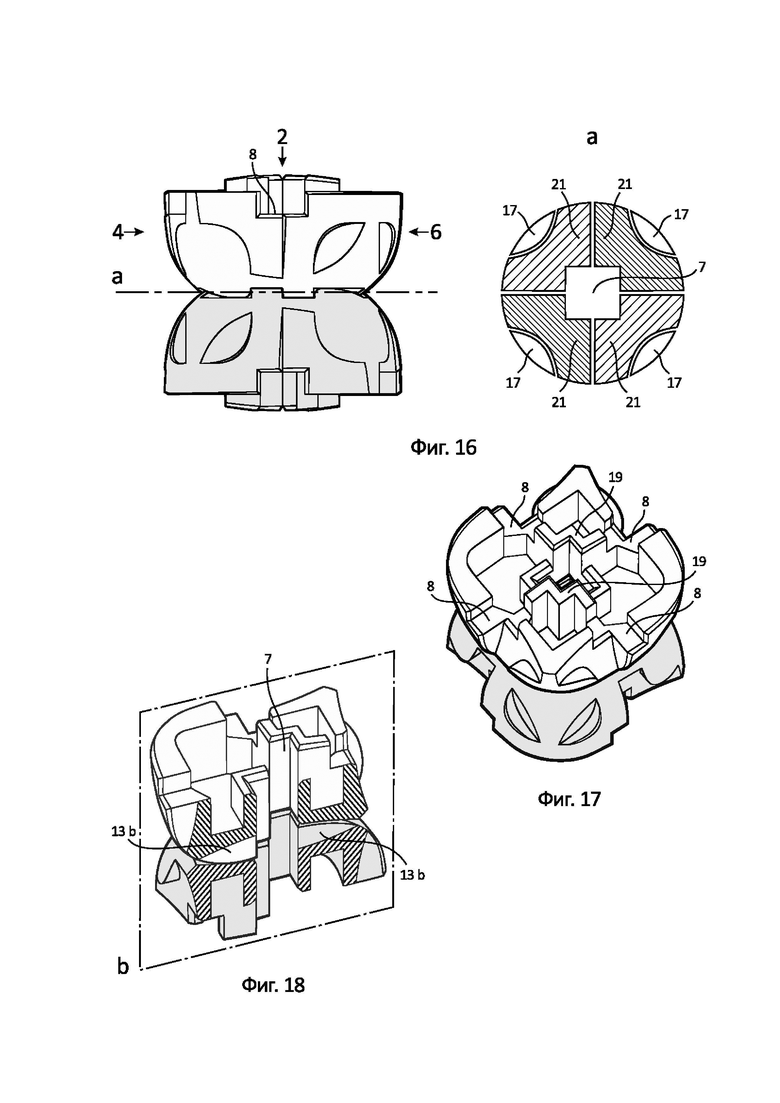

На фигурах 16-18 показано соединение элементов по передним поверхностям,

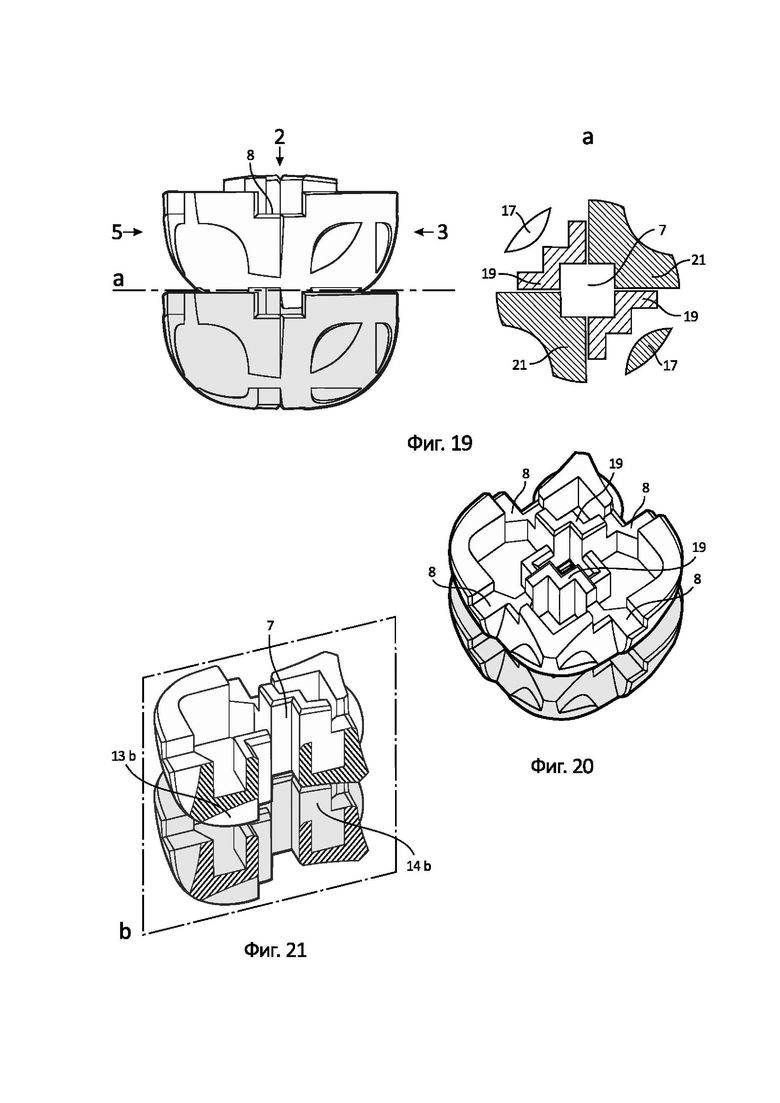

На фигурах 19-21 показано соединение элементов по передней и задней поверхностям,

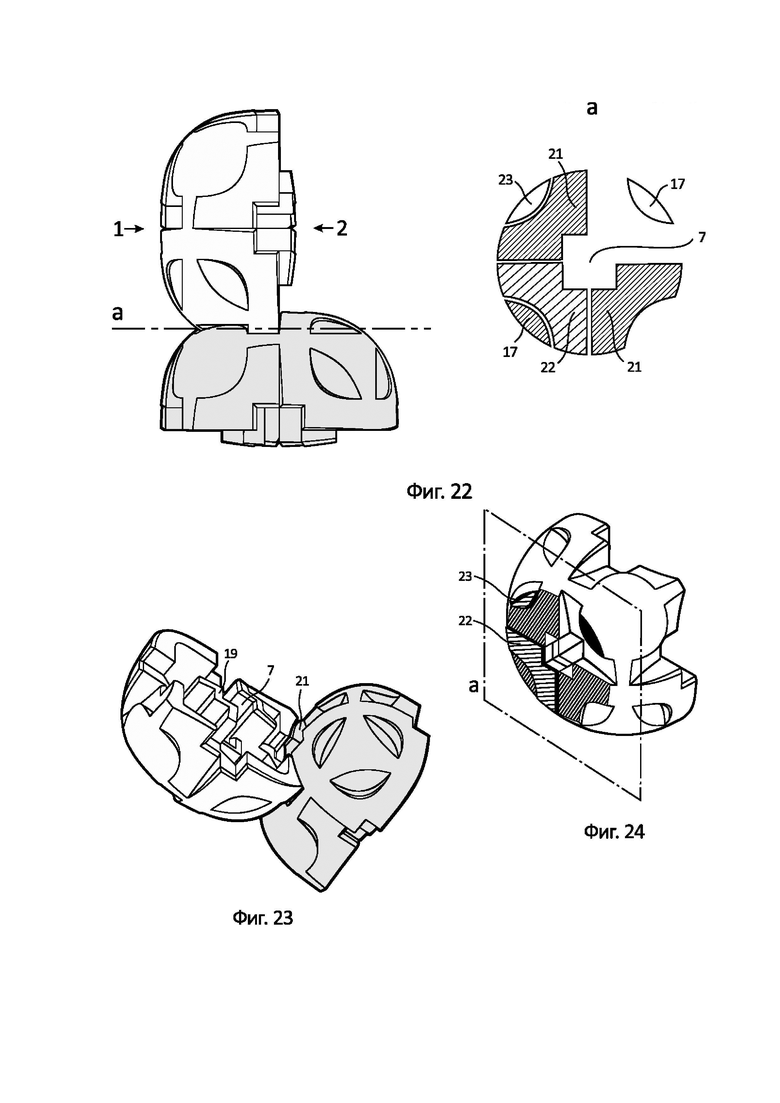

На фигурах 22-24 показано соединение элементов по передней и боковой поверхностям,

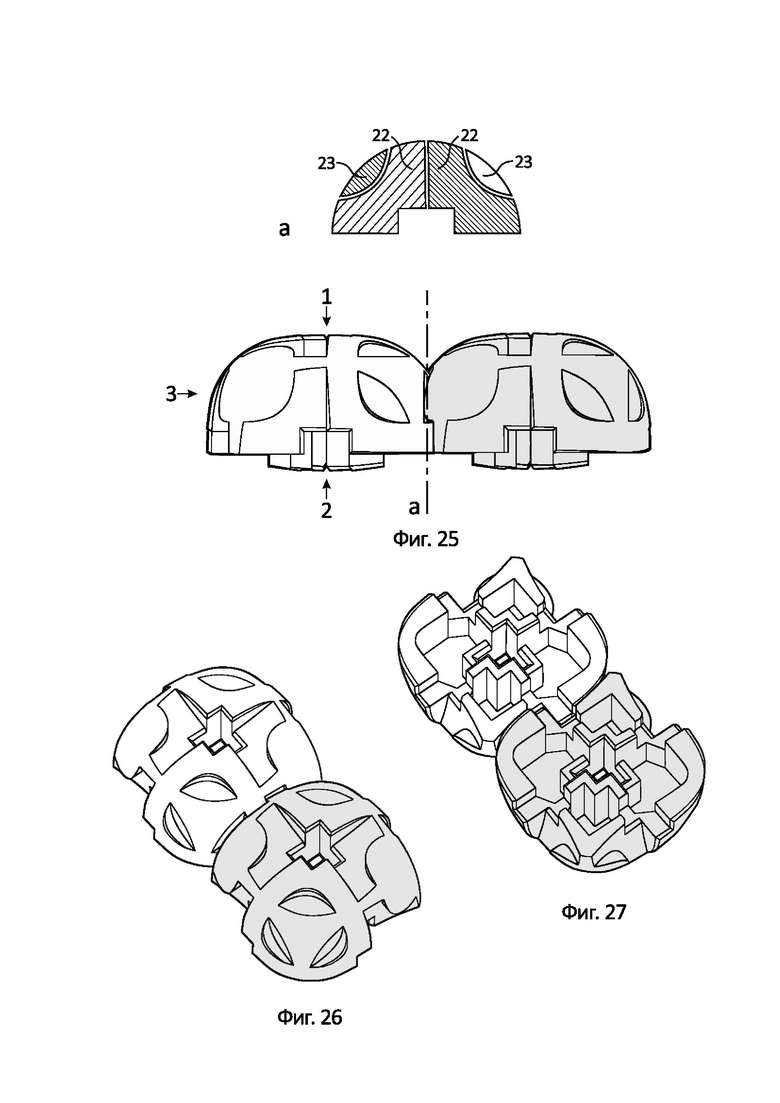

На фигурах 25-27 показано соединение элементов по боковым поверхностям,

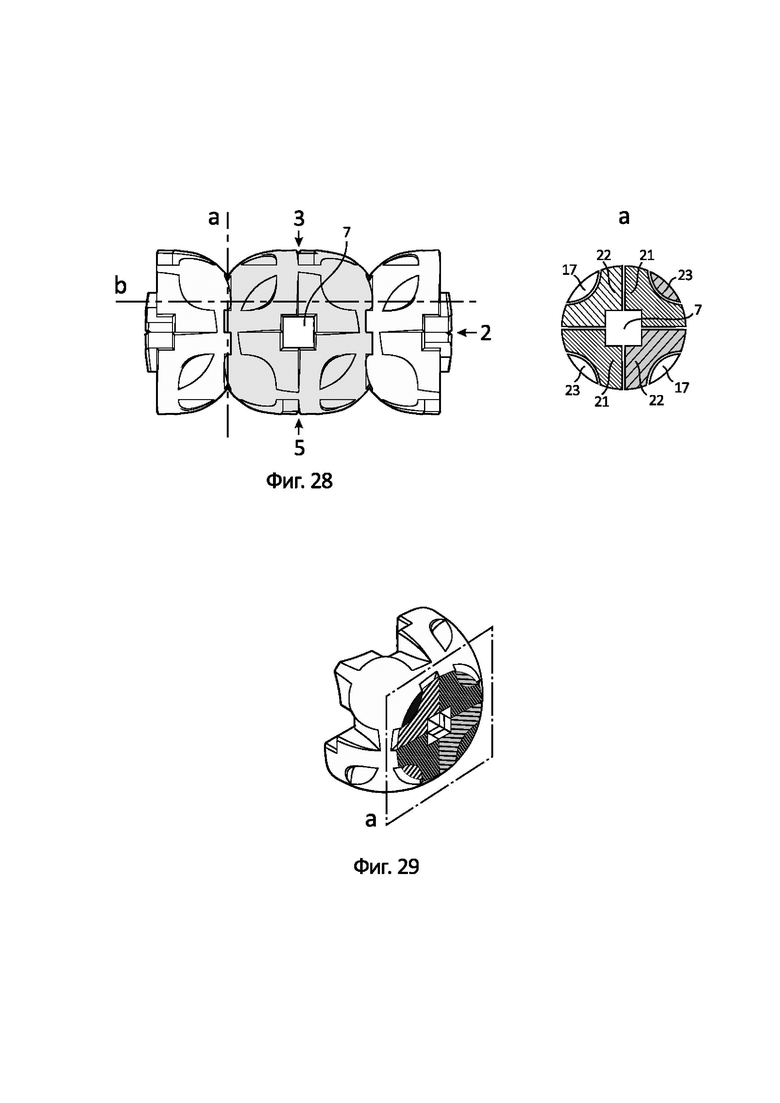

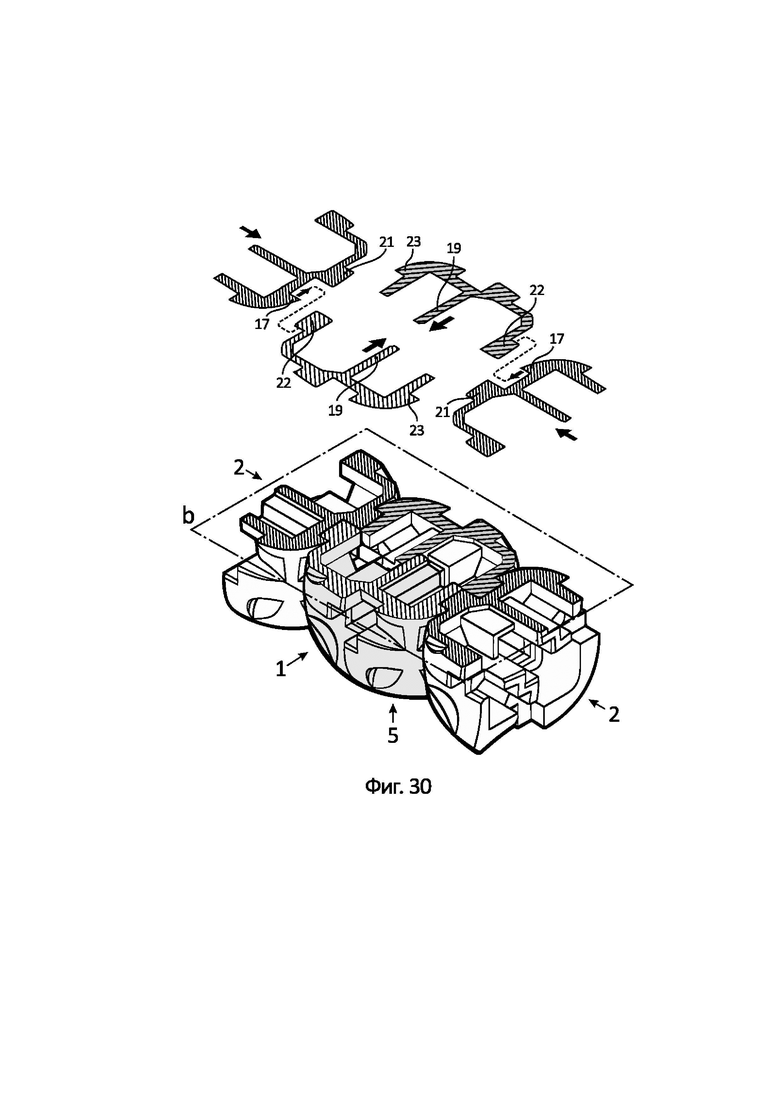

На фигурах 28-30 показано соединение нескольких элементов с демонстрацией взаимной фиксации за счет зацепов,

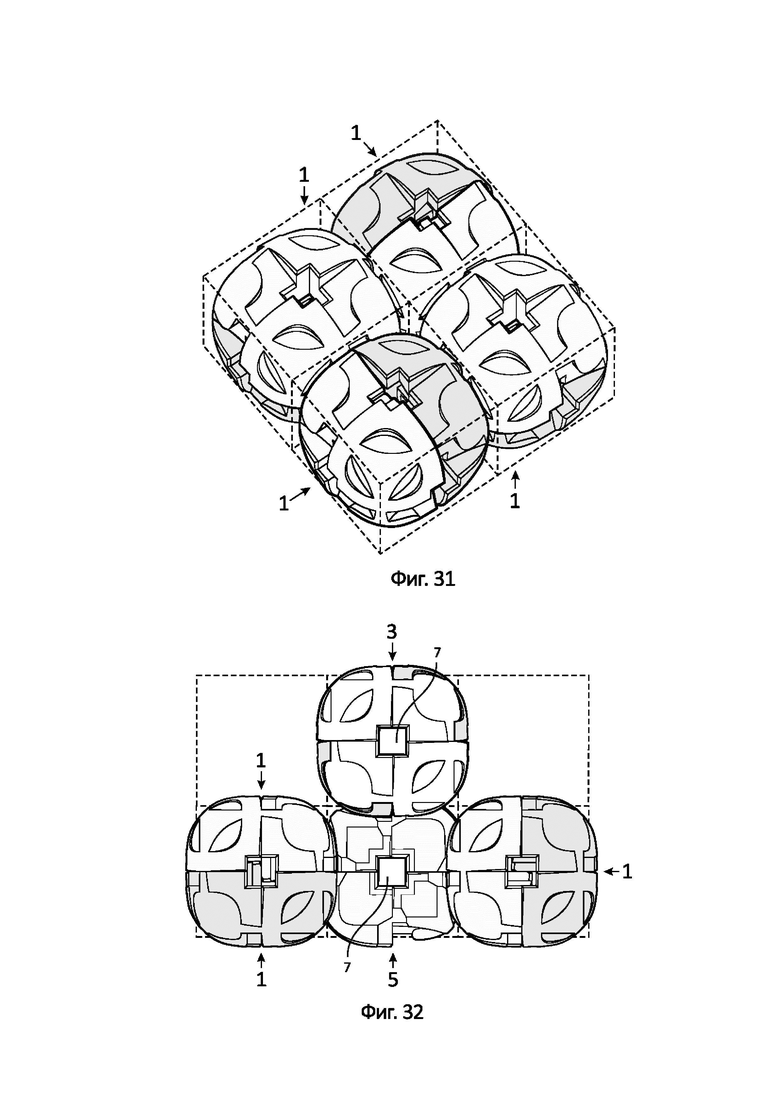

На фигурах 31-32 показано соединение нескольких элементов с демонстрацией функции скругления углов и ребер,

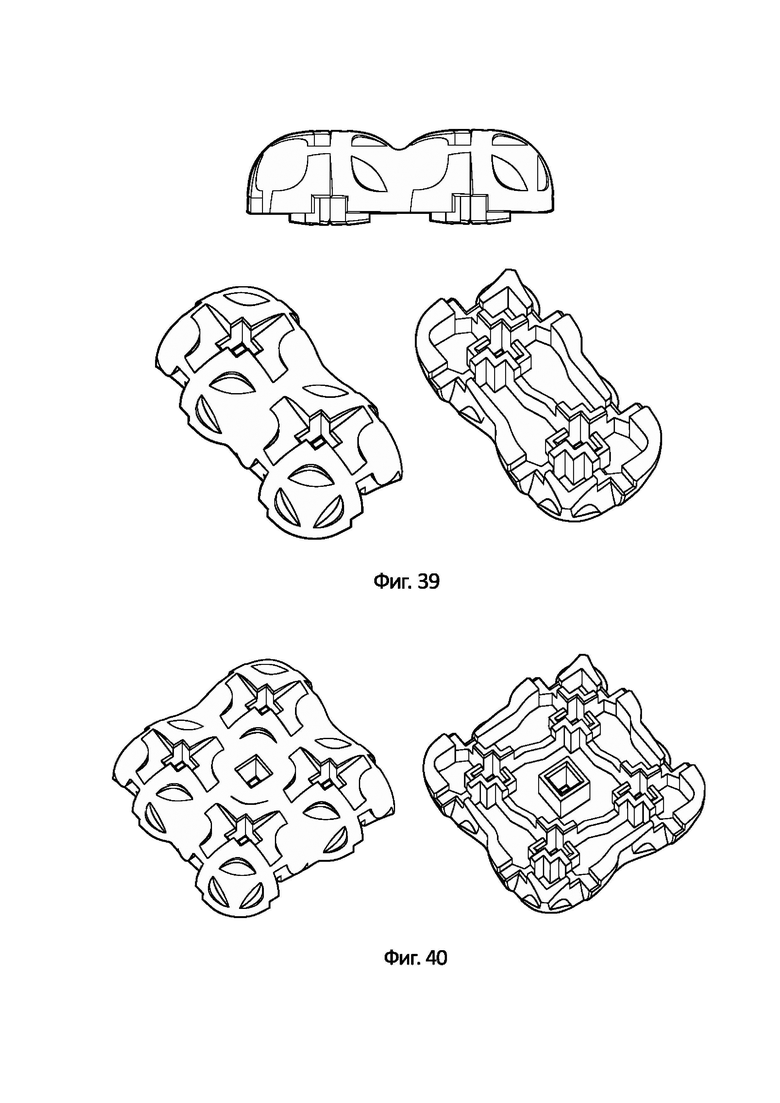

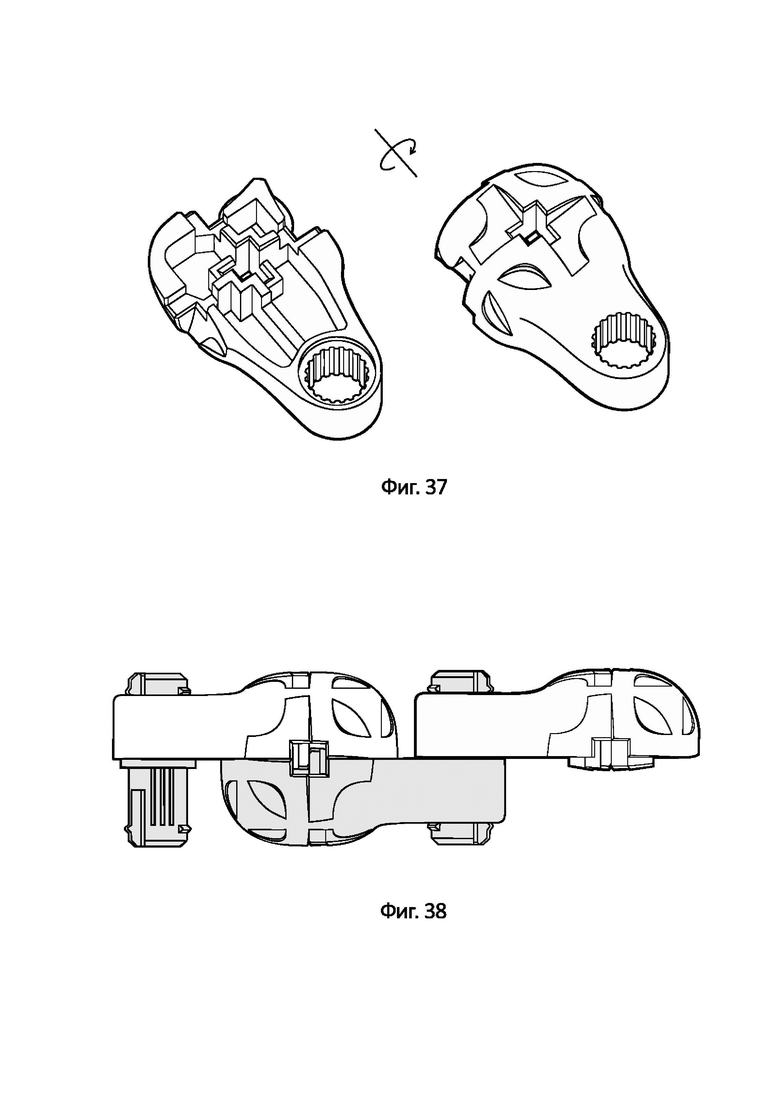

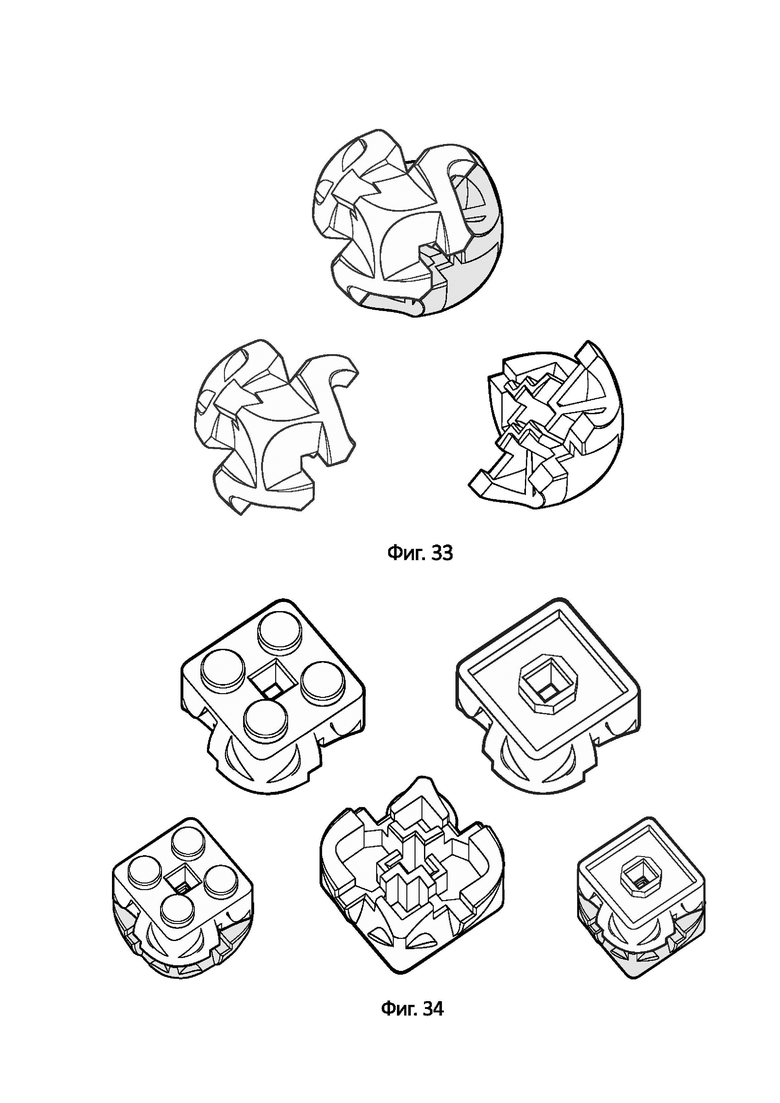

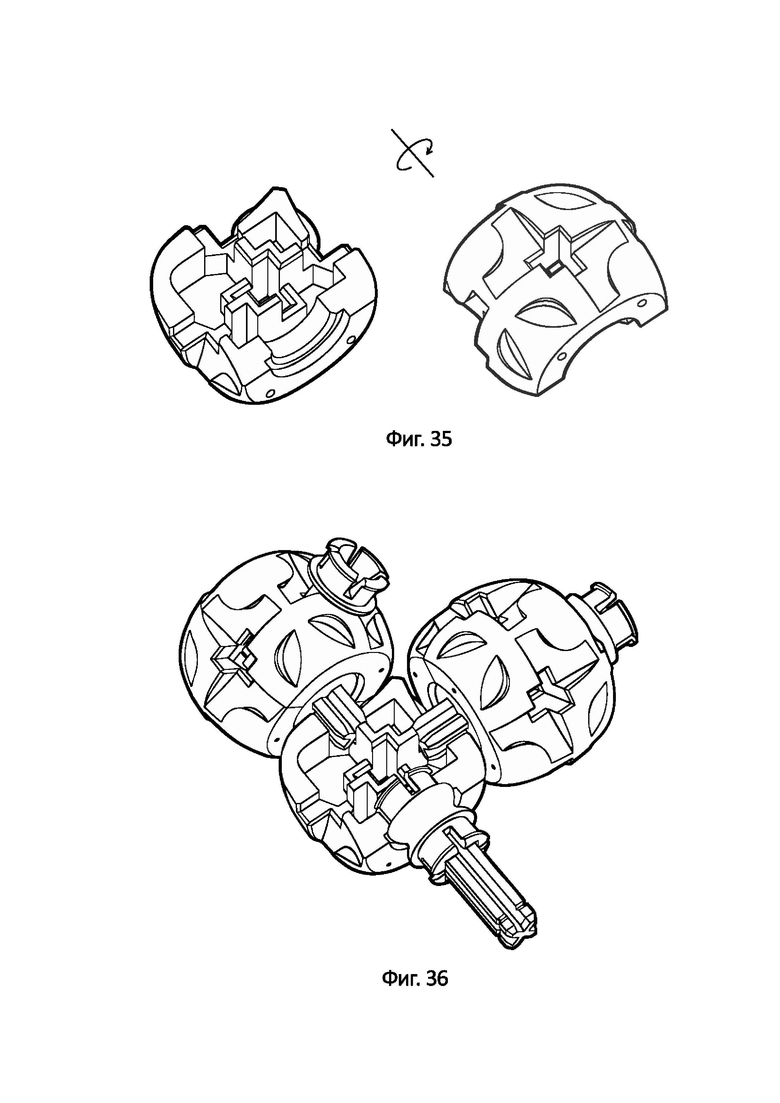

На фигурах 33-40 показаны иные варианты конструкции элементов, созданных базе заявленного элемента, а также их соединения,

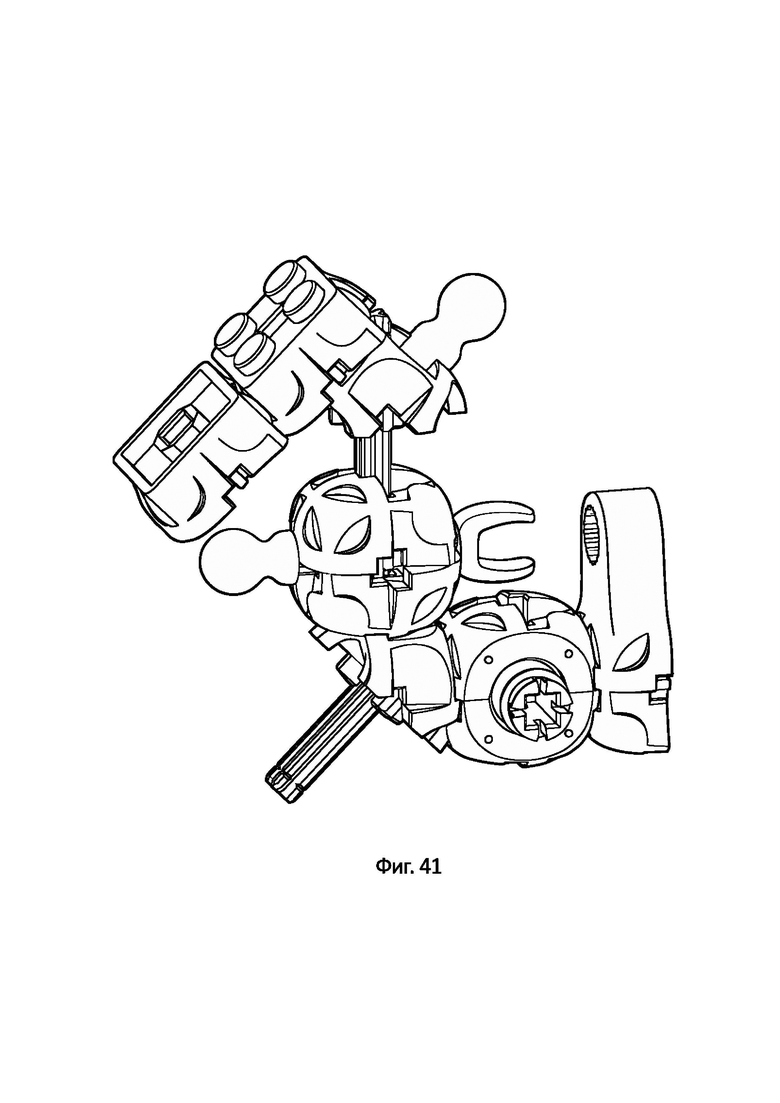

На фигуре 41 показан пример использования заявленного элемента в конструкции сложной формы.

[025] Элементы на фигурах обозначены следующими позициями:

1 - передняя сторона,

2 - задняя сторона,

3, 4, 5, 6 - боковые стороны,

7 - сквозное отверстие,

8 - вырез,

9 - первый соединительный участок,

10 - второй соединительный участок

11 - третий соединительный участок,

12 - четвертый соединительный участок,

13a, 13b, 13c, 13d - области зацепления передней стороны,

14a, 14b, 14c, 14d - области зацепления задней стороны,

15а, 15b, 15с - области зацепления боковой стороны

16 - паз первого соединительного участка передней стороны,

17 - зацеп первого соединительного участка передней стороны,

18 - углубление второго соединительного участка передней стороны,

19 - зубообразный выступ третьего соединительно участка,

20 - впадина четвертого соединительного участка,

21 - выступающая часть второго соединительного участка передней стороны,

22 - выступающая часть второго соединительного участка боковой стороны,

23 - зацеп первого соединительного участка боковой стороны,

24 - углубление второго соединительного участка передней стороны,

25 - паз первого соединительного участка боковой стороны.

[026] Осуществление изобретения

[027] Заявленный элемент конструктора (см. фиг. 1-8) в общем случае реализации имеет коробчатый (полый) корпус, предпочтительно, в форме половины куба. При этом корпус имеет переднюю (1), заднюю (2) и четыре боковые (3,4,5,6) стороны. Боковые стороны (3,4,5,6), предпочтительно, ориентированы симметрично по отношению друг к другу.

[028] В центре корпуса выполнено сквозное отверстие (7) для соединительного элемента (стержня), выходящее на переднюю (1) и заднюю (2) стороны. Указанное отверстие (7) имеет, предпочтительно, квадратную форму. Причем на одной или нескольких боковых поверхностей (3,4,5,6), в месте перехода на заднюю сторону выполнены вырезы (8), соответствующие половине отверстия (7), которые при совмещении двух задних сторон образуют квадратные отверстия для соединительного стержня. Отверстие (7) и вырез (8), помимо размещения стержня, также обеспечивают дополнительную функцию упрочнения соединения элементов

[029] На передней стороне (1) в корпусе элемента вокруг сквозного отверстия (7) имеется четыре участка: два первых соединительных участка (9) и два вторых соединительных участка (10). Первые соединительные участки (9) имеют одинаковую форму и расположены диагонально симметрично относительно друг друга. Вторые соединительные участки (10) также выполнены одинаковыми и расположены диагонально симметрично. Таким образом, поверхность передней стороны разделена на четыре равные области, образованные упомянутыми участками (9) и (10). Границы участков условно разделены на фигуре 1 плоскостями. Таким образом, первые соединительные участки (9) ограничены секторами а-e-b и c-e-d, а вторые соединительные участки - секторами b-е-с и a-e-d.

[030] Боковые стороны (3,4,5,6) имеют всего два упомянутых участка: первый соединительный участок (9) и второй соединительный участок (10), которые по форме полностью соответствуют соединительным участкам передней стороны (1). При этом первые соединительные участки (9) боковых сторон (3,4,5,6) прилегают к первым соединительным участками передней стороны (1), а вторые соединительные участки (10) боковых сторон (3,4,5,6) - ко вторым соединительным участками передней стороны (1).

[031] Задняя сторона (2) элемента образована полостью коробчатого корпуса и также имеет четыре участка: два третьих соединительных участка (11) и два четвертых соединительных участка (12). Форма третьего (11) и четвертого (12) участков отличается от формы первого (9) и второго (10) участков. Третьи соединительные участки (11) имеют одинаковую форму и расположены диагонально симметрично относительно друг друга. Четвертые соединительные участки (12) также выполнены одинаковыми и расположены диагонально симметрично. Таким образом, поверхность задней стороны разделена на четыре равные области, образованные упомянутыми участками (11) и (12).

[032] Первый соединительный участок (9) выполнен ответным по отношению ко второму соединительному участку (10), а также третьему соединительному участку (11). Второй соединительный участок (9) выполнен ответным по отношению к четвертому соединительному участку (12). При этом третий соединительный участок (11) выполнен ответным по отношению к четвертому соединительному участку (12). Таким образом, имеется возможность соединения элементов конструктора по следующим участкам: первый участок (9) второй участок (10), первый участок (9) третий участок (11), второй участок (10) - четвертый участок (12), третий участок (11) - четвертый участок (12). Все это позволяет соединять два элемента конструктора разными сторонами: передняя сторона (1) передняя сторона (1), задняя сторона (2) - задняя сторона (2), передняя сторона (1) - задняя сторона (2), передняя сторона (1) - боковая сторона (3,4,5,6), боковая сторона (3,4,5,6) - боковая сторона (3,4,5,6).

[033] Форма соединительных участков (9,10,11,12) может быть различной, они могут быть образованы выступами и/или впадинами с обеспечением возможности упомянутого соединения. Приведенные на фигурах 1-8 примеры не ограничивают возможное конструктивное выполнение соединительных участков, а лишь иллюстрируют частные случае реализации изобретения.

[034] При этом в любом из вариантов реализации для обеспечения прочного соединения элементов конструктора желательно обеспечить наличие на передней стороне (1) по меньшей мере восьми областей зацепления (13a,13b,13c,13d) (по паре каждой из четырех одинаковых областей), на задней стороне (2) по меньшей мере восьми областей зацепления (14a,14b,14c,14d) (по паре каждой из четырех одинаковых областей) и на каждой боковой стороне - по меньшей мере трех областей зацепления (15а,15b,15с) (см. фигуры 9-10)

[035] Наиболее предпочтительная геометрия заявленного элемента конструктора показана на фигурах 11 и 12. Элемент имеет коробчатый корпус в форме, соответствующей половине куба со скругленными углами и ребрами.

[036] На передней стороне (1) на первом соединительном участке (9) выполнен паз (16) Г-образной формы (в форме уголка), прилегающий угловой частью к центральному отверстию (7). С внешней стороны паз (16) имеет криволинейную границу, соединяющую расходящиеся части паза и образующей дугообразный зацеп (17). Такая форма паза (16) и зацепа (17) обеспечивает лучшую прочность сцепления элементов без увеличения их размеров и размеров выступающих частей. Аналогичный паз (25) с зацепом (23) выполнен на первом соединительном участке (9) боковых сторон (3,4,5,6).

[037] На передней стороне (1) второй соединительный участок (12) образован выступающей частью (21), прилегающей к пазам (16) и центральному отверстию (7). При этом ближе к краю второго соединительного участка (12) выполнено углубление (18) каплевидной формы, ответное форме зацепов (17) и (23). Аналогичные выступающая часть (22) и углубление (24) выполнены на втором соединительном участке (10) боковых сторон (3,4,5,6).

[038] На задней стороне (2) на третьем соединительном участке (11) в зоне сквозного отверстия (7) размещен зубообразный выступ (19), выполненный таким образом, что при совмещении двух элементов задними поверхностями, выступы (19) одного элемента могли размещаться между выступами (19) другого элемента повернутого на угол 90°. Указанные выступы (19) также выполнены ответными пазам (16) и отверстию (7) передней стороны.

[039] Четвертый соединительный участок (12) имеет впадину (20), образованную полостью корпуса, прилегающей к стенке.

[040] При соединении двух заявленных элементов задними сторонами (2) (см. фигуры 13-15) один элемент поворачивается на угол 90° по отношению к другому. Выступы (19) третьих соединительных участков (11) одного элемента (расположенные диагонально) входят в зацепление с аналогичным выступами (19) другого элемента (см. фиг. 13). При этом каждый выступ (19) третьего участка (11) одного элемента входит во впадину (20) четвертого соединительного участка (12) другого элемента.

[041] При соединении двух заявленных элементов передними сторонами (1) (см. фигуры 16-18) один элемент также поворачивается на угол 90° по отношению к другому. Выступающая часть (21) вторых соединительных участков (10) одного элемента входит в пазы (16) первых соединительных участков (9) другого элемента, а зацепы (17) в свою очередь входят в зацепление с углублениями (18) второго соединительного участка.

[042] При соединении двух заявленных элементов передней (1) и задней (2) сторонами (см. фигуры 19-21) выступающие части (21) вторых соединительных участков (10) размещаются в углублениях (20) четвертых соединительных участков (12) и входят в зацепление с выступами (19).

[043] При соединении двух заявленных элементов передней (1) и боковой (3,4,5,6) сторонами (фиг. 22-24) выступающие части (21) и (22) вторых соединительных участков (10) одного элемента входят в паз (16) первого соединительного участка (9) другого элемента, а зацепы (17,23) входят в зацепление с углублениями (18) и (24).

[044] Соединение элементов по двум боковым сторонам (3,4,5,6) (фиг. 25-27) происходит аналогично.

[045] При этом в любом варианте соединения с участием первого соединительного участка (9) дугообразные зацепы (17,23) создают упругое сжатие ответной части элемента (см. фиг. 30) таким образом, что присоединение каждого последующего элемента упрочняет конструкцию (см. фигуры 28-30). Таким образом, элемент конструктора дополнительно выполняет функции замка предотвращающего раздвигания в противоположные стороны двух других элементов, объединенных между собой в единый куб. Присоединяемый к собранному кубу элемент не только не приводит к разделению элементов, но и делает их связь еще более сильной. Функции замка выполняют выступы 17, 23 и углубления 18, 24. (фиг. 30). Эти же конструктивные элементы обеспечивают соединение двух элементов с боковых сторон (см. фиг. 25, 26, 27).

[046] Скругленная форма элементов конструктора в сочетании с формой соединительных участков обеспечивает уменьшение зазоров между соединяемыми элементами (см. фиг. 31 и 32), поскольку стыковка прямоугольных форм требует идеальной точности изготовления элементов, что невозможно реализовать в конструкторе. Кроме того, обеспечивается безопасность использования, поскольку снижается риск травмы от острых углов, а также упрощение изготовления элемента путем литья в пресс-форму.

[047] На базе заявленного элемента могут быть также изготовлены дополнительные элементы конструктора, в частности угловые элементы (см. фиг. 33), а также элементы с отверстиями под вращающиеся элементы (см. фиг. 34 и 35). Возможно включение в набор элементов, имеющих переходники на другие типы конструкторов для расширения возможностей использования набора (см. фиг. 36-38).

[048] Кроме того, набор может быть дополнен деталями, объединяющими два или более заявленных элемента (см. фиг. 39-41) и позволяющими конструировать более разнообразные по форме объекты.

[049] В качестве примера высокой вариативности создания геометрических форм из однотипных элементов можно привести сравнение с основным элементом конструктора Lego. Два элемента конструктора Lego имеющих один шип имеют только одну комбинацию соединения. Два элемента заявленного конструктора способны объединиться в шести комбинациях. Возможные комбинации взаимодействия двух одинаковых элементов изображены на фиг. 13, 16, 19, 22, 25. Отверстия квадратного сечения для стержней добавляют шестой вариант вариативности. Работа квадратного отверстия изображена на фиг. 41. Квадратное отверстие добавляет не одну, а три вариации (см. фиг 42).

[050] Таким образом, заявленное изобретение решает проблему ограниченных возможностей по формированию конструкций из однотипных элементов.

[051] Элемент нового конструктора выполняет функции замка, предотвращающего раздвигание в противоположные стороны двух других элементов, объединенных в единый куб. Присоединяемый к собранному кубу элемент не только не приводит к разделению элементов, но и делает их связь более прочной. Функции замка выполняют специальные выступы и углубления, которые также обеспечивают соединение двух элементов с боковых сторон (работа замка изображена на фиг. 30.)

[052] Пример высокой вариативности создания геометрических форм из однотипных элементов можно привести на основе сравнения с элементом конструктора LEGO. Два элемента конструктора LEGO с одним шипом имеют только одну комбинацию соединения, в то время как два элемента нового конструктора могут объединяться в шести различных комбинациях.

[053] Дополнительные преимущества нового конструктора включают удобство уборки элементов с пола. Скругленные углы позволяют легко собирать кубики с помощью совочка или листа картона, тогда как элементы LEGO раздвигаются в стороны из-за своих острых углов. Кроме того, скругленные элементы делают конструктор менее травмоопасным. Наличие сквозного отверстия предотвращает удушение в случае попадания элемента в дыхательные пути, что повышает безопасность использования конструктора для детей.

[054] Квадратное отверстие в элементе нового конструктора выполняет не только функции безопасности, но также является важным функциональным элементом. В это отверстие могут вставляться элементы с квадратным сечением. Квадратные отверстия присутствуют не только сверху и снизу, но также формируются на всех сторонах при объединении двух одинаковых элементов, как показано на фиг. 13 и 14.

[055] Таким образом, изобретение обеспечивает не только высокую вариативность конструкций и прочность соединений, но и удобство использования и безопасность.

Изобретение относится к игрушкам, а именно к элементу конструктора, который может использоваться в развлекательных или обучающих целях детьми или взрослыми. Элемент конструктора включает полый корпус, который имеет переднюю сторону (1), заднюю (2) сторону, образованную полостью корпуса, и четыре боковые стороны (3, 4, 5, 6). С передней (1) и задней (2) сторон в центре корпуса выполнено сквозное отверстие (7), а с боковых сторон в месте перехода на заднюю сторону выполнен вырез (8). Передняя сторона (1) образована двумя первыми соединительными участками (9) и двумя вторыми соединительными участками (10), расположенными диагонально симметрично относительно друг друга. Каждая боковая сторона (3, 4, 5, 6) образована первым соединительным участком (9) и вторым соединительным участком, причем первые соединительные участки (9) боковых сторон (3, 4, 5, 6) прилегают к первым соединительным участкам передней стороны (1), а вторые соединительные участки (10) боковых сторон (3, 4, 5, 6) - ко вторым соединительным участкам передней стороны (1). Задняя сторона (2) элемента образована двумя третьими соединительными участками (11) и двумя четвертыми соединительными участками (12), расположенными диагонально симметрично относительно друг друга. Первые соединительные участки (9) передней (1) и боковых (3, 4, 5, 6) сторон имеют одинаковую форму, вторые соединительные участки (10) передней (1) и боковых (3, 4, 5, 6) сторон имеют одинаковую форму, а третий (11) и четвертый (12) соединительные участки имеют формы, отличные от форм первого (9) и второго (10) соединительных участков. Первый соединительный участок (9) выполнен ответным по отношению ко второму соединительному участку (10) и третьему соединительному участку (11), второй соединительный участок (9) выполнен ответным по отношению к четвертому соединительному участку (12), а третий соединительный участок (11) выполнен ответным по отношению к четвертому соединительному участку (12) с возможностью взаимного соединения указанных ответных друг другу участков. Технический результат - повышение вариативности взаимного соединения однотипных элементов конструктора, а также вариативности создания геометрических форм из однотипных элементов. 7 з.п. ф-лы, 41 ил.

1. Элемент конструктора, включающий полый корпус, который имеет переднюю сторону (1), заднюю (2) сторону, образованную полостью корпуса, и четыре боковые стороны (3, 4, 5, 6), при этом

- с передней (1) и задней (2) сторон в центре корпуса выполнено сквозное отверстие (7), а с боковых сторон в месте перехода на заднюю сторону выполнен вырез (8), соответствующий половине сквозного отверстия (7);

- передняя сторона (1) образована двумя первыми соединительными участками (9) и двумя вторыми соединительными участками (10), расположенными диагонально симметрично относительно друг друга;

- боковая сторона (3, 4, 5, 6) образована первым соединительным участком (9) и вторым соединительным участком, причем первые соединительные участки (9) боковых сторон (3, 4, 5, 6) прилегают к первым соединительным участкам передней стороны (1), а вторые соединительные участки (10) боковых сторон (3, 4, 5, 6) - ко вторым соединительным участкам передней стороны (1);

- задняя сторона (2) элемента образована двумя третьими соединительными участками (11) и двумя четвертыми соединительными участками (12), расположенными диагонально симметрично относительно друг друга;

- первые соединительные участки (9) передней (1) и боковых (3, 4, 5, 6) сторон имеют одинаковую форму, вторые соединительные участки (10) передней (1) и боковых (3, 4, 5, 6) сторон имеют одинаковую форму, а третий (11) и четвертый (12) соединительные участки имеют формы, отличные от формы первого (9) и второго (10) соединительных участков,

- первый соединительный участок (9) выполнен ответным по отношению ко второму соединительному участку (10) и третьему соединительному участку (11), второй соединительный участок (9) выполнен ответным по отношению к четвертому соединительному участку (12), а третий соединительный участок (11) выполнен ответным по отношению к четвертому соединительному участку (12) с возможностью взаимного соединения указанных ответных друг другу участков.

2. Элемент по п.1, в котором на передней стороне (1) выполнено по меньшей мере восемь областей зацепления (13a, 13b, 13c, 13d) для ответного элемента, на задней стороне (2) - по меньшей мере восемь областей зацепления (14a, 14b, 14c, 14d), а на каждой боковой стороне - по меньшей мере три области зацепления (15a, 15b, 15c).

3. Элемент по п.1, в котором корпус выполнен в виде половины куба со скругленными углами и ребрами.

4. Элемент по п.1, в котором первый соединительный участок (9) включает паз (16, 25) Г-образной формы, имеющий границу, которая образует дугообразный зацеп (17, 23).

5. Элемент по п.4, в котором второй соединительный участок (10) включает выступающую часть (21, 22) и углубление (18, 24) каплевидной формы, которое выполнено ответным дугообразному зацепу (17, 23).

6. Элемент по п.5, в котором третий соединительный участок (11) включает зубообразный выступ (19), выполненный ответным пазу (16) первого соединительного участка, причем выступ (19) выполнен таким образом, что при совмещении двух одинаковых элементов задними сторонами (2), выступы (19) одного элемента имеют возможность размещения между выступами (19) другого элемента, повернутого на угол 90°, с обеспечением взаимного зацепления.

7. Элемент по п.6, в котором четвертый соединительный участок (12) включает углубление (20), образованное полостью корпуса и выполненное с возможностью размещения в нем выступа (19) третьего соединительного участка (11).

8. Элемент по п.7, в котором дугообразные зацепы (17) выполнены с возможностью упругого сжатия присоединяемого элемента.
