УСТРОЙСТВО ДОСТАВКИ АЭРОЗОЛЯ, СОДЕРЖАЩЕЕ ИСКУССТВЕННЫЙ ИНТЕЛЛЕКТ Российский патент 2025 года по МПК A24F40/50 A24F47/00 G01C22/00 G06F1/3206 G06F18/214 G06F21/32 G06N20/10 G06N20/20

ОБЛАСТЬ ТЕХНИКИ

[0001] Настоящее изобретение относится к устройствам доставки аэрозоля, таким как курительные изделия, которые вырабатывают аэрозоль. Курительные изделия могут быть выполнены с возможностью нагрева или иной выдачи предшественника аэрозоля или иного вырабатывания аэрозоля из предшественника аэрозоля, который может включать в себя материалы, которые могут быть изготовлены или получены из табака, или иным образом включать табак, при этом указанный предшественник способен образовывать пригодное для вдыхания вещество для потребления человеком.

УРОВЕНЬ ТЕХНИКИ

[0002] На протяжении последних лет было предложено множество курительных изделий в качестве усовершенствования или альтернативы курительным продуктам, основанным на сжигании табака. Некоторые типичные альтернативы включают устройства, в которых твердое или жидкое топливо сжигают для передачи тепла табаку или в которых для обеспечения такого источника нагрева используют химическую реакцию. Дополнительные типичные альтернативы используют электрическую энергию для нагрева табака и/или других материалов генерирующих аэрозоль подложек, таких как описаны в патенте США № 9,078,473 (Worm и др.), который включен в настоящий документ посредством ссылки.

[0003] Смысл усовершенствований или альтернатив курительным изделиям обычно заключался в обеспечении ощущений, связанных с курением сигарет, сигар или курительных трубок, но без доставки значительного количества продуктов неполного сгорания и пиролиза. С этой целью предложено множество курительных продуктов, генераторов аромата и медицинских ингаляторов, которые используют электрическую энергию для испарения или нагревания летучего материала или пытаются обеспечить ощущения курения сигарет, сигар или курительных трубок без существенного сжигания табака. См., например, различные альтернативные курительные изделия, устройства доставки аэрозоля и источники для вырабатывания тепла, изложенные в уровне техники, представленном патентом США № 7,726,320 (Robinson и др.) и публикациями заявок на патент США № 2013/0255702 (Griffith Jr. и др.) и № 2014/0096781 (Sears и др.), которые включены в настоящий документ посредством ссылки. Кроме того, например, различные типы курительных изделий, устройств доставки аэрозоля и электрических тепловырабатывающих источников, на которые дана ссылка по торговой марке или коммерческому обозначению, представлены в публикации патентной заявки США № 2015/0220232 под авторством Bless и др., которая включена в настоящую заявку посредством ссылки. Дополнительные типы курительных изделий, устройств доставки аэрозоля и источников для вырабатывания тепла с электрическим приводом, ссылка на которые приведена посредством товарного знака и источника коммерческой информации, перечислены в публикации заявки на патент США № 2015/0245659 под авторством DePiano и др., которая также полностью включена в настоящий документ посредством ссылки. Другие характерные сигареты или курительные изделия, которые были описаны и, в некоторых случаях, стали доступны в продаже, включают такие, которые описаны в патенте США № 4,735,217 под авторством Gerth и др.; в патентах США № 4,922,901, № 4,947,874 и № 4,947,875 под авторством Brooks и др.; в патенте США № 5,060,671 под авторством Counts и др.; в патенте США № 5,249,586 под авторством Morgan и др.; в патенте США № 5,388,594 под авторством Counts и др.; в патенте США № 5,666,977 под авторством Higgins и др.; в патенте США № 6,053,176 под авторством Adams и др.; в патенте США № 6,164,287 под авторством White; в патенте США № 6,196,218 под авторством Voges; патенте США № 6,810,883 под авторством Felter и др.; в патенте США № 6,854,461 под авторством Nichols; в патенте США № 7,832,410 под авторством Hon; в патенте США № 7,513,253 под авторством Kobayashi; в патенте США № 7,726,320 под авторством Robinson и др.; в патенте США № 7,896,006 под авторством Hamano; в патенте США № 6,772,756 под авторством Shayan; в публикации заявки на патент США № 2009/0095311 под авторством Hon; в публикациях заявок на патент США № 2006/0196518, 2009/0126745 и № 2009/0188490 под авторством Hon; в публикации заявки на патент США № 2009/0272379 под авторством Thorens и др.; в публикациях заявок на патент США № 2009/0260641 и 2009/0260642 под авторством Monsees и др.; в публикациях заявок на патент США № 2008/0149118 и 2010/0024834 под авторством Oglesby и др.; в публикации заявки на патент США № 2010/0307518 под авторством Wang; и в WO 2010/091593 под авторством Hon, которые включены в настоящий документ посредством ссылки.

[0004] Репрезентативные продукты, которые сходны по многим атрибутам с сигаретами, сигарами или курительными трубками традиционных типов, являются доступными на рынке как ACCORD®, производимые компанией Philip Morris Incorporated; ALPHA™, JOYE 510™ и M4™, производимые компанией InnoVapor LLC; CIRRUS™ и FLING™, производимые компанией White Cloud Cigarettes; BLU™, производимые компанией Fontem Ventures B.V.; COHITA™, COLIBRI™, ELITE CLASSIC™, MAGNUM™, PHANTOM™ и SENSE™, производимые компанией EPUFFER® International Inc.; DUOPRO™, STORM™ и VAPORKING®, производимые компанией Electronic Cigarettes, Inc.; EGAR™, производимые компанией Egar Australia; eGo-C™ и eGo-T™, производимые компанией Joyetech; ELUSION™, производимые компанией Elusion UK Ltd; EONSMOKE®, производимые компанией Eonsmoke LLC; FIN™TM, производимые компанией FIN Branding Group, LLC; SMOKE®, производимые компанией Green Smoke Inc. USA; GREENARETTE™, производимые компанией Greenarette LLC; HALLIGAN™, HENDU™, JET™, MAXXQ™, PINK™ и PITBULL™, производимые компанией Smoke Stik®; HEATBAR™, производимые компанией Philip Morris International, Inc.; HYDRO IMPERIAL™ и LXE™, производимые компанией Crown7; LOGIC™ и THE CUBAN™, производимые компанией LOGIC Technology; LUCI®, производимые компанией Luciano Smokes Inc.; METRO®, производимые компанией Nicotek, LLC; NJOY® и ONEJOY™, производимые компанией Sottera, Inc.; NO. 7™, производимые компанией SS Choice LLC; PREMIUM ELECTRONIC CIGARETTE™, производимые компанией PremiumEstore LLC; RAPP E-MYSTICK™, производимые компанией Ruyan America, Inc.; RED DRAGON™, производимые компанией Red Dragon Products, LLC; RUYAN®, производимые компанией Ruyan Group (Holdings) Ltd.; SF®, производимые компанией Smoker Friendly International, LLC; GREEN SMART SMOKER®, производимые компанией The Smart Smoking Electronic Cigarette Company Ltd.; SMOKE ASSIST®, производимые компанией Coastline Products LLC; SMOKING EVERYWHERE®, производимые компанией Smoking Everywhere, Inc.; V2CIGS™, производимые компанией VMR Products LLC; VAPOR NINE™, производимые компанией VaporNine LLC; VAPOR4LIFE®, производимые компанией Vapor 4 Life, Inc.; VEPPO™, производимые компанией E-CigaretteDirect, LLC; VUSE®, производимые компанией R. J. Reynolds Vapor Company; MISTIC MENTHOL product, производимые компанией Mistic Ecigs; the VYPE product, производимые компанией CN Creative Ltd; IQOS™, производимые компанией Philip Morris International; GLO™, производимые компанией British American Tobacco; MARK TEN products, производимые компанией Nu Mark LLC; и the JUUL product, производимые компанией Juul Labs, Inc. Другие электрические устройства доставки аэрозоля, и, в частности, устройства, которые были охарактеризованы как так называемые электронные сигареты, продавали под торговыми наименованиями COOLER VISIONS™; DIRECT E-CIG™; DRAGONFLY™; EMIST™; EVERSMOKE™; GAMUCCI®; HYBRID FLAME™; KNIGHT STICKS™; ROYAL BLUES™; SMOKETIP® и SOUTH BEACH SMOKE™.

[0005] Однако предпочтительным является обеспечение устройств доставки аэрозоля с усовершенствованным электронным оборудованием, например, таким, которое может повысить удобство использования устройств.

РАСКРЫТИЕ СУЩНОСТИ ИЗОБРЕТЕНИЯ

[0006] Настоящее изобретение относится к устройствам доставки аэрозоля, выполненным с возможностью вырабатывания аэрозоля и которые, в некоторых вариантах реализации, могут быть названы электронными сигаретами, сигаретами с нагревом, но без горения (или устройствами) или устройствами без нагрева и без горения. Настоящее раскрытие включает в себя, без ограничения, следующие примеры реализаций.

[0007] Пример реализации 1: Устройство доставки аэрозоля, содержащее: кожух, имеющий конструкцию, обеспечивающую возможность удержания композиции предшественника аэрозоля; по меньшей мере один датчик, выполненный с возможностью вырабатывания значений измерения свойств во время использования устройства доставки аэрозоля; выводы, выполненные с возможностью соединения источника питания с устройством доставки аэрозоля; компонент вырабатывания аэрозоля или вторые выводы для соединения компонента вырабатывания аэрозоля с устройством доставки аэрозоля, причем компонент вырабатывания аэрозоля выполнен с возможностью вырабатывания аэрозоля из композиции предшественника аэрозоля; и управляющий компонент, включающий в себя схему обработки, выполненную с возможностью переключаемого соединения источника питания с нагрузкой, включающей в себя компонент вырабатывания аэрозоля, с тем чтобы обеспечивать, таким образом, питание компонента вырабатывания аэрозоля, причем схема обработки выполнена с возможностью записи данных для множества использований устройства доставки аэрозоля, для каждого использования которого данные включают в себя значения измерения свойств, а также она выполнена с возможностью построения модели машинного обучения для прогнозирования целевой переменной, при этом построение модели машинного обучения обеспечено с использованием алгоритма машинного обучения, по меньшей мере одного признака, выбранного из указанных свойств, и обучающей выборки, полученной на основании значений измерений указанных свойств, при этом схема обработки выполнена с возможностью развертывания модели машинного обучения для прогнозирования указанной целевой переменной и управления по меньшей мере одним функциональным элементом устройства доставки аэрозоля на ее основе.

[0008] Пример реализации 2: Устройство доставки аэрозоля согласно любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, дополнительно содержащее систему с камерой, содержащую цифровую камеру, выполненную с возможностью захвата изображения лица предпринимающего попытку пользователя устройства доставки аэрозоля, причем схема обработки выполнена с возможностью выполнения распознавания лица с использованием изображения для проверки того, что предпринимающий попытку пользователь является авторизованным пользователем устройства доставки аэрозоля, а выполнение схемы обработки с возможностью управления по меньшей мере одним функциональным элементом включает в себя ее выполнение с возможностью изменения заблокированного состояния устройства доставки аэрозоля на основе проверки предпринимающего попытку пользователя.

[0009] Пример реализации 3: Устройство доставки аэрозоля согласно любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором множество использований устройства доставки аэрозоля включают в себя соответствующие затяжки пользователя, каждая из которых вызывает протекание воздуха через по меньшей мере часть кожуха и предназначена для вдыхания пользователем аэрозоля, причем выполнение схемы обработки с возможностью записи данных для множества использований включает в себя ее выполнение с возможностью записи значений измерений с указанием времени и продолжительности соответствующих затяжек пользователя, а целевая переменная представляет собой профиль пользователя, который зависит по меньшей мере от одного из указанных свойств, а также от времени и продолжительности соответствующих затяжек пользователя.

[0010] Пример реализации 4: Устройство доставки аэрозоля согласно любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором профиль пользователя включает в себя информацию, указывающую прогнозируемый период неиспользования устройства доставки аэрозоля, причем выполнение схемы обработки с возможностью управления по меньшей мере одним функциональным элементом включает в себя ее выполнение с возможностью вызывать переход устройства доставки аэрозоля в спящий режим в течение прогнозируемого периода неиспользования.

[0011] Пример реализации 5: Устройство доставки аэрозоля согласно любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором выполнение схемы обработки с возможностью управления по меньшей мере одним функциональным элементом включает в себя ее выполнение с возможностью управления питанием от источника питания к нагрузке, включающей в себя компонент вырабатывания аэрозоля, на основе профиля пользователя.

[0012] Пример реализации 6: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором компонент вырабатывания аэрозоля включает в себя множество сеток, окруженных пьезоэлектрическим или пьезомагнитным материалом, при этом схема обработки выполнена с возможностью выборочно приводить в действие пьезоэлектрический или пьезомагнитный материал для вибрации и с возможностью вызывать выпуск компонентов композиции предшественника аэрозоля через одну или более сеток, причем выполнение схемы обработки с возможностью управления питанием от источника питания включает в себя ее выполнение с возможностью управления питанием от источника питания для выборочного приведения в действие пьезоэлектрического или пьезомагнитного материала на основе профиля пользователя.

[0013] Пример реализации 7: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором по меньшей мере один датчик включает в себя датчик давления, выполненный с возможностью вырабатывания значений измерения давления, вызванного протеканием воздуха, причем по меньшей мере одно из свойств, от которых зависит профиль пользователя, включает в себя значения измерений давления, которые пропорциональны интенсивности соответствующих затяжек пользователя.

[0014] Пример реализации 8: Устройство доставки аэрозоля согласно любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором по меньшей мере один датчик включает в себя датчик давления, выполненный с возможностью вырабатывания значений измерения давления, вызванного протеканием воздуха, которые пропорциональны общему количеству вещества в виде твердых частиц (total particular matter, TPM) в аэрозоле, вырабатываемом во время соответствующих затяжек пользователя, причем по меньшей мере одно из свойств, от которых зависит профиль пользователя, включает в себя значения измерений давления, которые пропорциональны TPM в аэрозоле, вырабатываемом во время соответствующих затяжек пользователя.

[0015] Пример реализации 9: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором по меньшей мере один датчик включает в себя датчик тока или напряжения, выполненный с возможностью вырабатывания значений измерения тока, протекающего через компонент вырабатывания аэрозоля, или напряжения на нем, причем схема обработки также выполнена с возможностью определения мощности, рассеиваемой компонентом вырабатывания аэрозоля во время соответствующих затяжек пользователя, на основе значений измерений тока, протекающего через компонент вырабатывания аэрозоля, или напряжения на нем, причем по меньшей мере одно из свойств, от которых зависит профиль пользователя, включает в себя мощность, рассеиваемую компонентом производства аэрозоля во время соответствующих затяжек пользователя.

[0016] Пример реализации 10: Устройство доставки аэрозоля согласно любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, выполненное с возможностью использования по меньшей мере с множеством композиций предшественника аэрозоля, причем по меньшей мере один датчик содержит считывающее устройство, выполненное с возможностью считывания машиночитаемой информации, из которой схема обработки выполнена с возможностью идентификации соответствующих композиций из множества композиций предшественника аэрозоля во время соответствующих затяжек пользователя при использовании с ними устройства доставки аэрозоля, при этом профиль пользователя зависит по меньшей мере от соответствующих композиций из множества композиций предшественника аэрозоля, идентифицированных с помощью схемы обработки, а также от времени и продолжительности соответствующих затяжек пользователя при использовании с ними устройства доставки аэрозоля.

[0017] Пример реализации 11: Устройство доставки аэрозоля согласно любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором компонент вырабатывания аэрозоля представляет собой множество компонентов вырабатывания аэрозоля, выполненных с возможностью вырабатывания аэрозоля из множества композиций предшественника аэрозоля, причем выполнение схемы обработки с возможностью управления по меньшей мере одним функциональным элементом включает в себя ее выполнение с возможностью автоматического выбора среди множества компонентов вырабатывания аэрозоля в разное время на основе профиля пользователя.

[0018] Пример реализации 12: Устройство доставки аэрозоля согласно любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором схема обработки также выполнена с возможностью прогнозирования истощения конкретной композиции из множества композиций предшественника аэрозоля на основе профиля пользователя, причем устройство доставки аэрозоля также содержит интерфейс беспроводной связи, а выполнение схемы обработки с возможностью управления по меньшей мере одним функциональным элементом включает в себя ее выполнение с возможностью связи с вычислительным устройством или сервисной платформой посредством интерфейса беспроводной связи для заказа дополнительного количества конкретной композиции из множества композиций предшественника аэрозоля.

[0019] Пример реализации 13: Устройство доставки аэрозоля согласно любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором по меньшей мере один датчик включает в себя датчик положения, выполненный с возможностью определения географического положения устройства доставки аэрозоля, а по меньшей мере одно из свойств, от которых зависит профиль пользователя, включает в себя географическое положение устройства доставки аэрозоля во время соответствующих затяжек пользователя.

[0020] Пример реализации 14: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, также содержащее интерфейс беспроводной связи, посредством которого устройство доставки аэрозоля выполнено с возможностью приема от второго устройства доставки аэрозоля вторых значений измерений свойств во время использования второго устройства доставки аэрозоля, которое включает в себя соответствующие вторые затяжки пользователя и второе время и продолжительность соответствующих вторых затяжек пользователя, причем схема обработки также выполнена с возможностью построения и развертывания второй модели машинного обучения для прогнозирования второй целевой переменной, при этом построение второй модели машинного обучения обеспечено с использованием алгоритма машинного обучения, по меньшей мере одного признака, выбранного из указанных свойств, и второй обучающей выборки, полученной на основе вторых значений измерений указанных свойств, причем вторая целевая переменная представляет собой второй профиль пользователя, который зависит по меньшей мере от одного из свойств, а также от второго времени и продолжительности соответствующих вторых затяжек пользователя.

[0021] Пример реализации 15: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором по меньшей мере один датчик включает в себя акселерометр, выполненный с возможностью вырабатывания значений измерения ускорения устройства доставки аэрозоля, а целевая переменная представляет собой логическую активность пользователя устройства доставки аэрозоля, причем выполнение схемы обработки с возможностью построения модели машинного обучения включает в себя ее выполнение с возможностью построения модели обнаружения активности для прогнозирования логической активности пользователя, при этом построение модели обнаружения активности обеспечено с использованием алгоритма машинного обучения, по меньшей мере одного признака, который включает в себя ускорение, и обучающей выборки, полученной из значений измерений ускорения.

[0022] Пример реализации 16: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором по меньшей мере один датчик включает в себя акселерометр, выполненный с возможностью вырабатывания значений измерения ускорения устройства доставки аэрозоля, а целевая переменная представляет собой логическое положение переноса устройства доставки аэрозоля, причем выполнение схемы обработки с возможностью построения модели машинного обучения включает в себя ее выполнение с возможностью построения модели обнаружения положения переноса для прогнозирования указанного логического положения переноса устройства доставки аэрозоля, при этом построение модели обнаружения положения переноса обеспечено с использованием алгоритма машинного обучения, по меньшей мере одного признака, который включает в себя ускорение, и обучающей выборки, полученной из значений измерений ускорения.

[0023] Пример реализации 17: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором по меньшей мере один датчик включает в себя акселерометр, выполненный с возможностью вырабатывания значений измерения ускорения устройства доставки аэрозоля, а целевая переменная представляет собой жест, выполняемый с использованием устройства доставки аэрозоля, причем выполнение схемы обработки с возможностью построения модели машинного обучения включает в себя ее выполнение с возможностью построения модели распознавания жеста для прогнозирования указанного жеста, при этом построение модели распознавания жеста обеспечено с использованием алгоритма машинного обучения, по меньшей мере одного признака, который включает в себя ускорение, и обучающей выборки, полученной из значений измерений ускорения.

[0024] Пример реализации 18: Устройство доставки аэрозоля согласно любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором по меньшей мере один датчик содержит микрофоны, выполненные с возможностью вырабатывания значений измерения звука от источника звука в окружающей среде устройства доставки аэрозоля, причем схема обработки также выполнена с возможностью создания виртуального направленного микрофона, имеющего диаграмму направленности, созданную из значений измерений звука, которая указывает в направлении источника звука.

[0025] Пример реализации 19: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, также содержащее интерфейс беспроводной связи, причем схема обработки также выполнена с возможностью обеспечения полудуплексной связи Bluetooth с низким энергопотреблением с вычислительным устройством посредством интерфейса беспроводной связи.

[0026] Пример реализации 20: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором по меньшей мере один датчик включает в себя датчик, выполненный с возможностью вырабатывания значений измерения сопротивления композиции предшественника аэрозоля, а целевая переменная представляет собой параметр качества композиции предшественника аэрозоля, который пропорционален удельному сопротивлению композиции предшественника аэрозоля, при этом возможность определения удельного сопротивления обеспечена исходя из значений измерений сопротивления, причем выполнение схемы обработки с возможностью построения модели машинного обучения включает в себя ее выполнение с возможностью построения модели машинного обучения для прогнозирования указанного параметра качества композиции предшественника аэрозоля, при этом построение модели обеспечено с использованием алгоритма машинного обучения, по меньшей мере одного признака, который включает в себя сопротивление композиции предшественника аэрозоля, и обучающей выборки, полученной на основе значений измерений сопротивления.

[0027] Пример реализации 21: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором источник питания является перезаряжаемым, а данные для множества использований включают в себя количество и частоту перезарядок источника питания, при этом целевая переменная представляет собой параметр срока службы композиции предшественника аэрозоля или источника питания, который пропорционален указанным количеству и частоте перезарядок источника питания, причем выполнение схемы обработки с возможностью построения модели машинного обучения включает в себя ее выполнение с возможностью построения модели машинного обучения для прогнозирования параметра срока службы композиции предшественника аэрозоля или источника питания, причем построение модели обеспечено с использованием алгоритма машинного обучения, по меньшей мере одного признака, который включает в себя количество и частоту перезарядок источника питания, и обучающей выборки, полученной исходя из количества и частоты перезарядок.

[0028] Пример реализации 22: Устройство доставки аэрозоля согласно любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором по меньшей мере один датчик включает в себя акселерометр, выполненный с возможностью вырабатывания значений измерения ускорения устройства доставки аэрозоля, а целевая переменная представляет собой или основана на параметре активности пользователя устройства доставки аэрозоля, который пропорционален количеству шагов пользователя, при этом возможность определения количества шагов обеспечена исходя из значений измерений ускорения, причем выполнение схемы обработки с возможностью построения модели машинного обучения включает в себя ее выполнение с возможностью построения модели машинного обучения для прогнозирования указанного параметра активности пользователя, при этом построение модели обеспечено с использованием алгоритма машинного обучения, по меньшей мере одного признака, который включает в себя ускорение, и обучающей выборки, полученной из значений измерений ускорения.

[0029] Пример реализации 23: Устройство доставки аэрозоля согласно любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором множество использований устройства доставки аэрозоля включает в себя соответствующие затяжки пользователя, каждая из которых вызывает протекание воздуха через по меньшей мере часть кожуха и предназначена для вдыхания пользователем аэрозоля, причем выполнение схемы обработки с возможностью записи данных для множества использований включает в себя ее выполнение с возможностью записи значений измерений с указанием времени и продолжительности соответствующих затяжек пользователя, а целевая переменная представляет собой параметр здоровья пользователя, основанный на указанном параметре активности и дополнительно основанный на интенсивности использования, которая зависит от времени и продолжительности соответствующих затяжек пользователя.

[0030] Пример реализации 24: Устройство доставки аэрозоля согласно любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, также содержащее интерфейс беспроводной связи, причем выполнение схемы обработки с возможностью управления по меньшей мере одним функциональным элементом включает в себя ее выполнение с возможностью передачи целевой переменной на сервисную платформу посредством интерфейса беспроводной связи, при этом сервисная платформа выполнена с возможностью электронной записи целевой переменной в блокчейн.

[0031] Эти и другие признаки, аспекты и преимущества раскрытия настоящего изобретения станут очевидными по прочтении приведённого ниже подробного описания с сопроводительными чертежами, которые кратко описаны ниже. Раскрытие настоящего изобретения включает в себя любую комбинацию из двух, трёх, четырёх или более признаков или элементов, раскрытых в данном изобретении, независимо от того, намеренно ли такие признаки или элементы объединены или иным образом изложены в конкретном варианте реализации, описанном в настоящем документе. Данное изобретение предназначено для целостного прочтения, так что любые отдельные признаки или элементы изобретения в любых его аспектах и примерах реализаций должны рассматриваться как комбинируемые, если контекст изобретения явно не предписывает иное.

[0032] Таким образом, следует понимать, что данное раскрытие сущности изобретения приведено только для целей резюмирования некоторых примеров реализаций так, чтобы обеспечить базовое понимание некоторых аспектов изобретения. Соответственно, следует понимать, что описанные выше примеры реализаций являются только примерами и не должны истолковываться как каким-либо образом сужающие объём или сущность изобретения. Другие примеры реализаций, аспекты и преимущества будут очевидными из приведённого ниже подробного описания, рассматриваемого вместе с сопроводительными чертежами, на которых показаны, в качестве примера, принципы некоторых описанных примеров реализаций.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0033] Вслед за вышеприведенным общим описанием аспектов настоящего изобретения, ниже приведены ссылки на сопроводительные чертежи, которые необязательно выполнены в масштабе, и на которых:

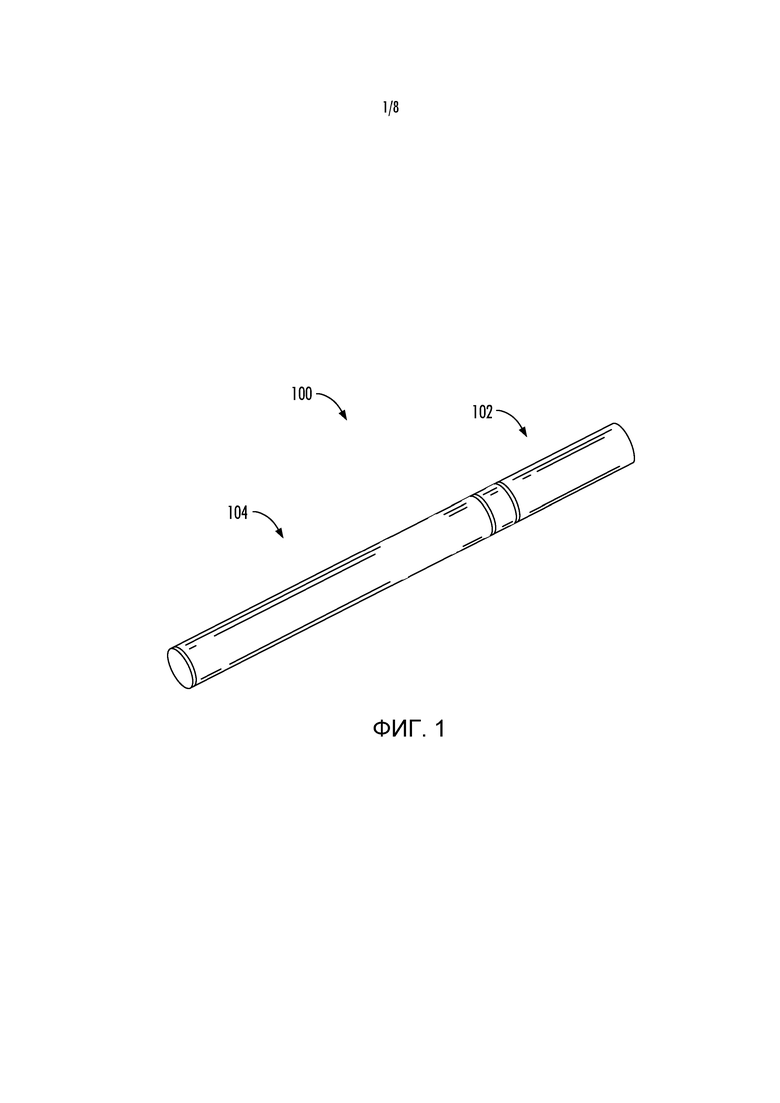

[0034] на ФИГ. 1 показан вид в перспективе устройства доставки аэрозоля, содержащего картридж и управляющий корпус, которые соединены друг с другом согласно примеру реализации настоящего изобретения;

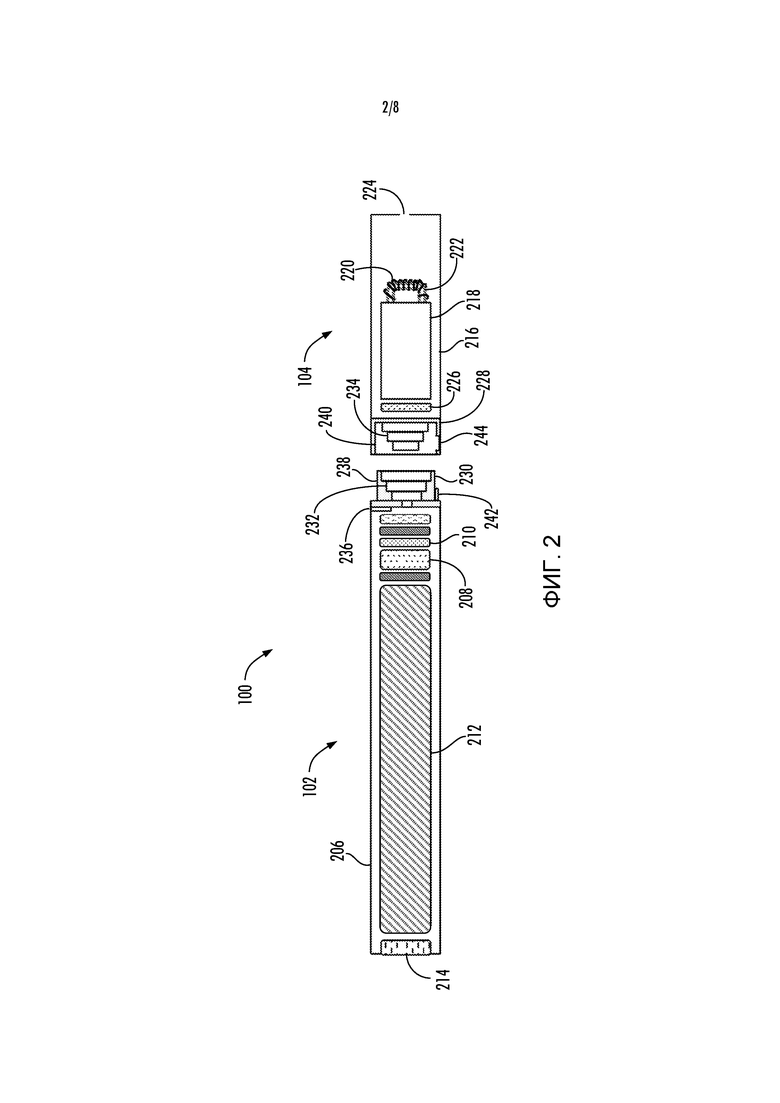

[0035] на ФИГ. 2 показан вид с частичным разрезом устройства доставки аэрозоля по ФИГ. 1, в котором картридж и управляющий корпус отсоединены друг от друга согласно примеру реализации;

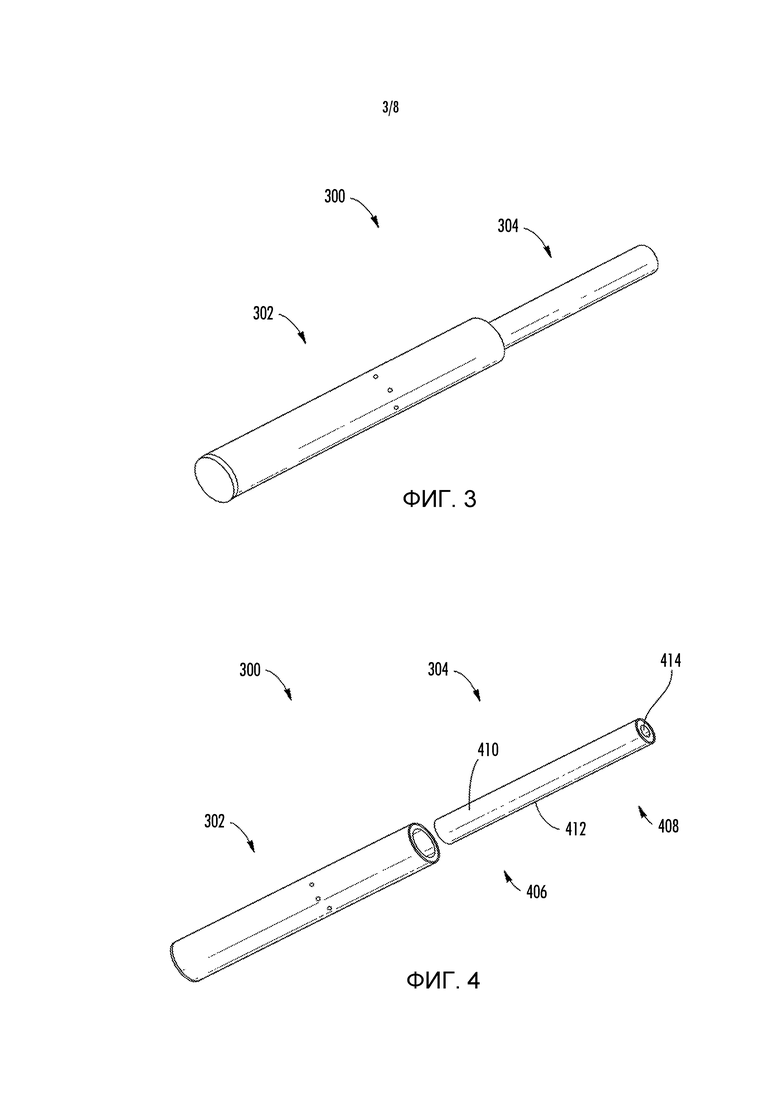

[0036] на ФИГ. 3 и 4 показан вид в перспективе устройства доставки аэрозоля, содержащего управляющий корпус и элемент в виде источника аэрозоля, которые соответственно соединены друг с другом и отсоединены друг от друга, согласно другому примеру реализации настоящего изобретения;

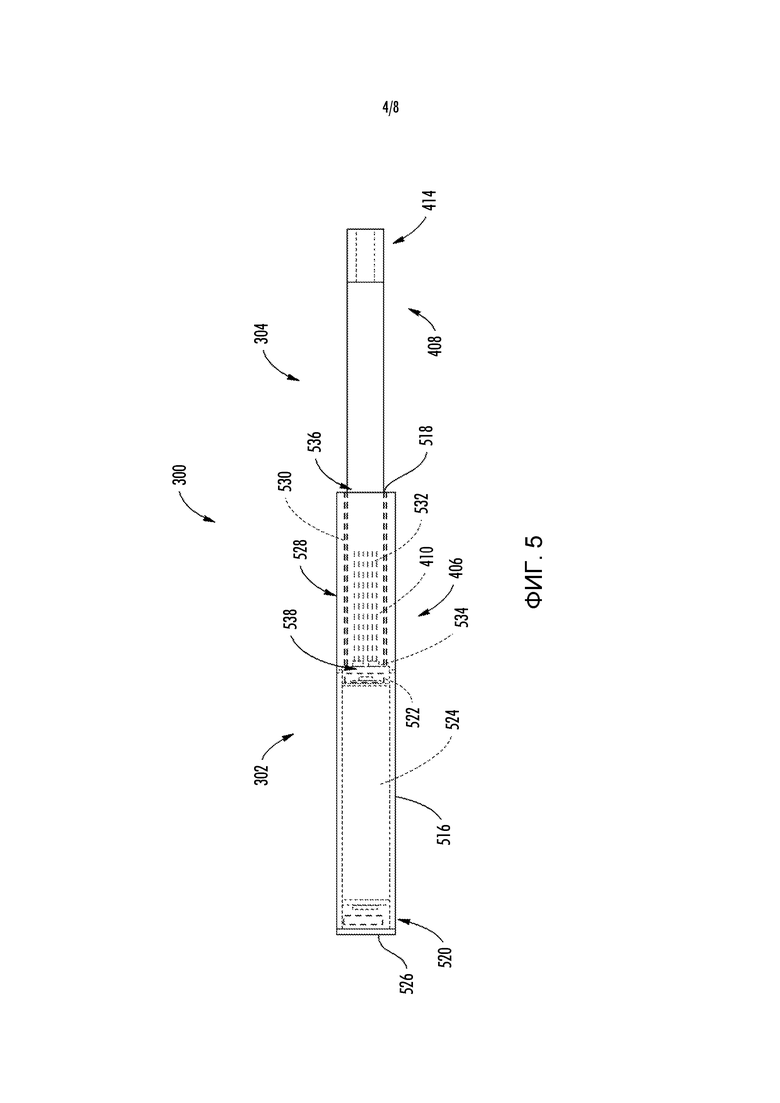

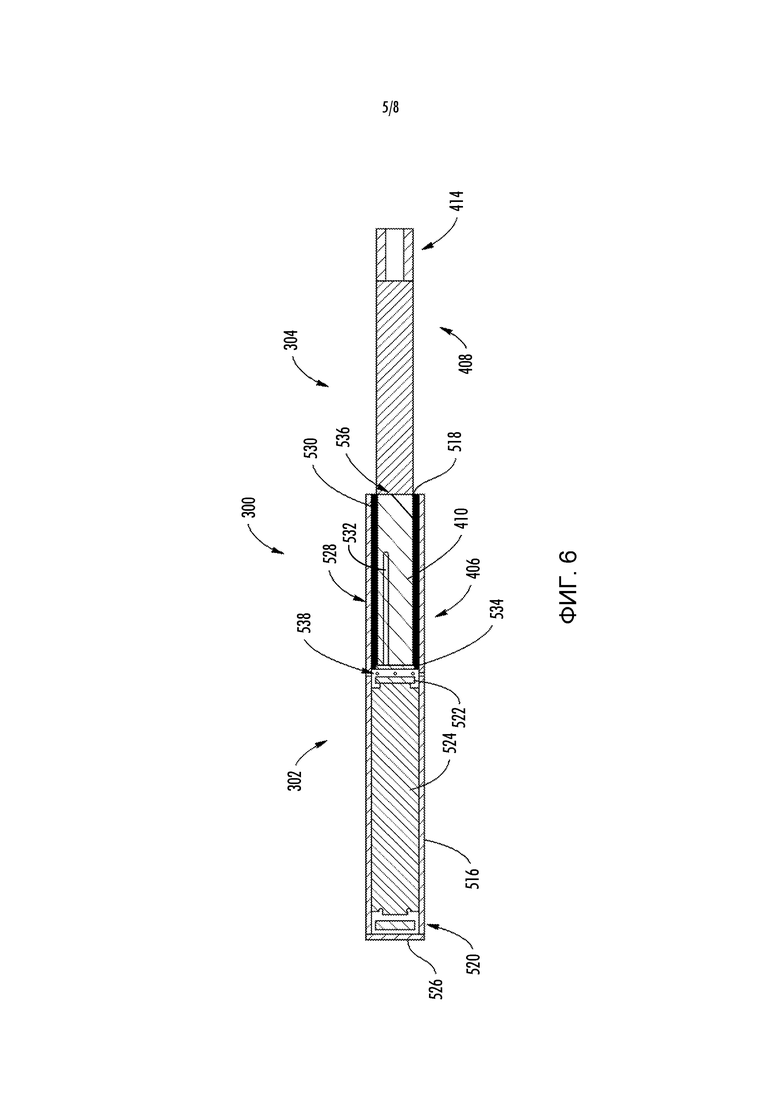

[0037] на ФИГ. 5 и 6 показаны соответственно вид спереди и вид в разрезе устройства доставки аэрозоля по ФИГ. 3 и 4 согласно примеру реализации;

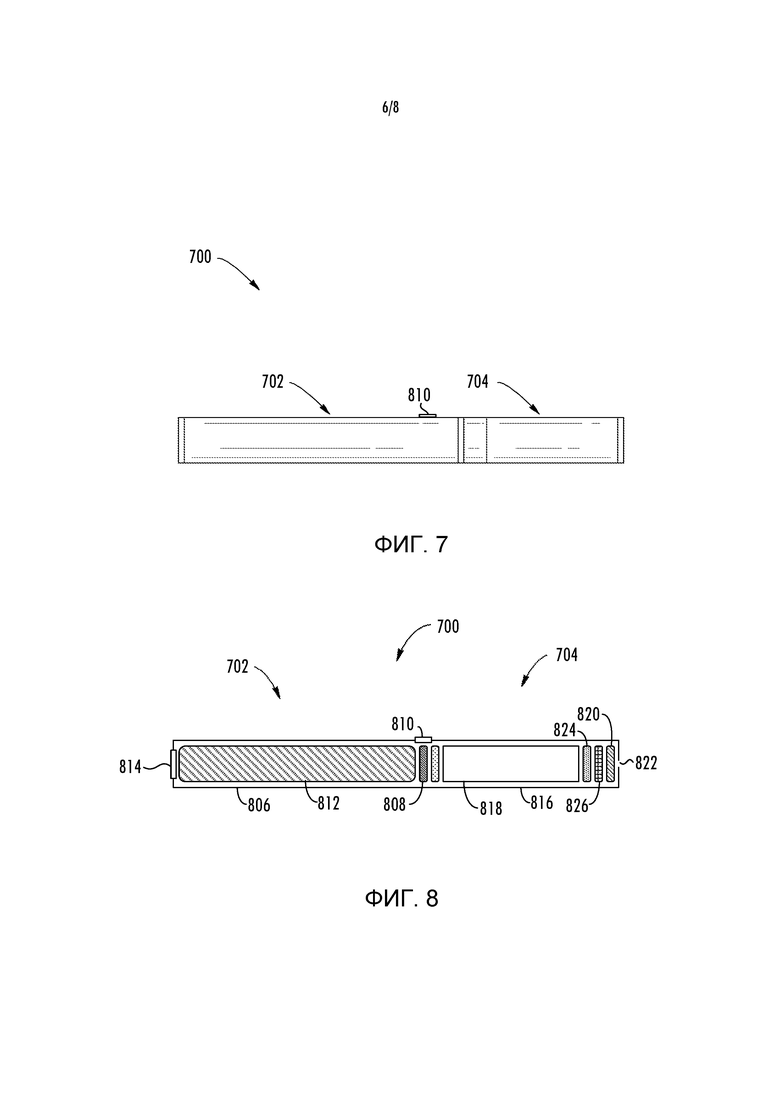

[0038] на ФИГ. 7 и 8 показаны соответственно вид сбоку и вид с частичным разрезом устройства доставки аэрозоля, включающего в себя картридж, соединенный с управляющим корпусом, согласно примерам реализации;

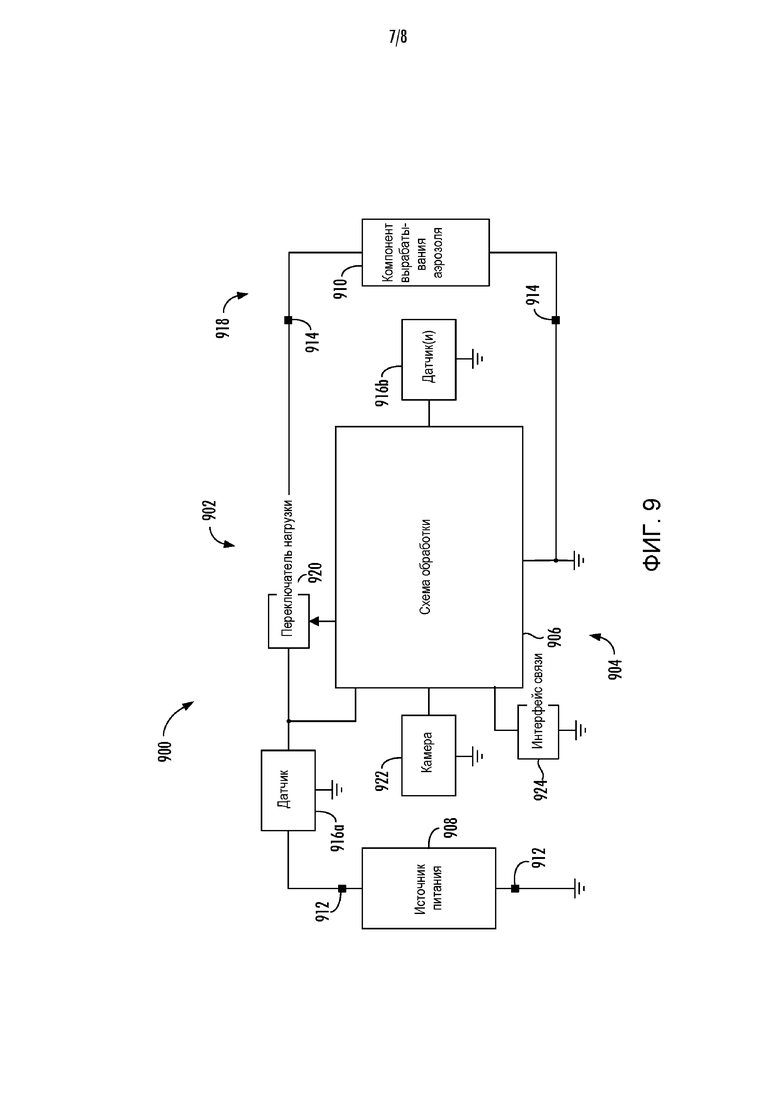

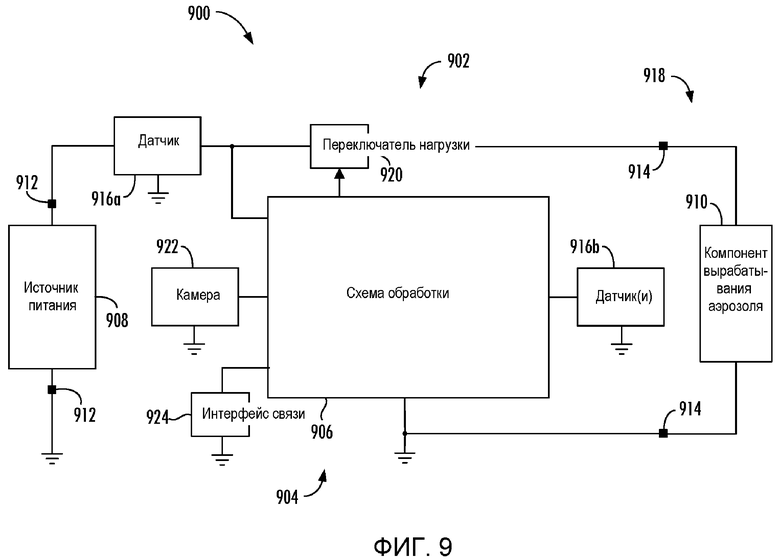

[0039] на ФИГ. 9 показана электрическая схема устройства доставки аэрозоля согласно различным примерам реализации настоящего изобретения; и

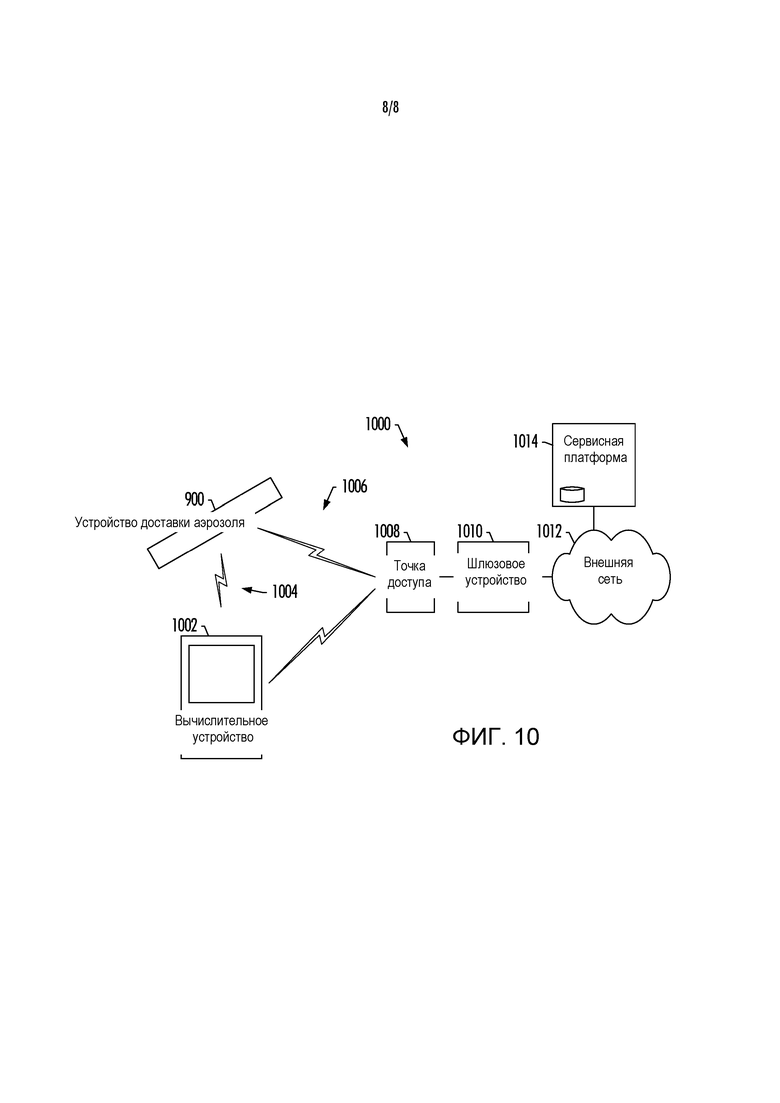

[0040] на фиг. 10 показана система связи, содержащая устройство доставки аэрозоля согласно различным примерам реализации.

ОСУЩЕСТВЛЕНИЕ ИЗОБРЕТЕНИЯ

[0041] Настоящее изобретение описано более подробно ниже со ссылкой на примеры его реализаций. Эти примеры реализаций описаны таким образом, что данное раскрытие основательно, полно и всецело передаёт объём изобретения для специалиста в данной области техники. В действительности, настоящее изобретение может быть реализовано во многих различных формах и не должно рассматриваться как ограниченное вариантами реализации, приведёнными в настоящем документе; напротив, эти варианты реализации приведены для того, чтобы данное изобретение соответствовало применимым законодательным требованиям. В данном описании и в прилагаемой формуле изобретения грамматическая конструкция, указывающая на то, что элемент приводится в единственном числе, также подразумевает и множественное число, если контекст изобретения явно не предписывает иное. Кроме того, хотя в настоящем документе может быть сделана ссылка на количественные показатели, значения, геометрические отношения или тому подобное, если не указано иное, любой один или более, если не все из них, могут быть абсолютными или приблизительными для учета приемлемых изменений, которые могут иметь место, например, из-за технических допусков или тому подобного.

[0042] Как описано ниже, настоящее изобретение относится к устройствам доставки аэрозоля. Устройства доставки аэрозоля могут быть выполнены с возможностью вырабатывания аэрозоля (пригодного для вдыхания вещества) из композиции предшественника аэрозоля (иногда называемой средством в виде пригодного для вдыхания вещества). Композиция предшественника аэрозоля может содержать одно или более из следующего: твердый табачный материал, полутвердый табачный материал или жидкая композиция предшественника аэрозоля. В некоторых вариантах реализации устройства доставки аэрозоля могут быть выполнены с возможностью нагрева и получения аэрозоля из текучей композиции предшественника аэрозоля (например, жидкой композиции предшественника аэрозоля). Такое устройство доставки аэрозоля может представлять собой так называемые электронные сигареты. В других вариантах реализации устройства доставки аэрозоля могут содержать устройства с нагревом, но без горения. В других вариантах реализации устройства доставки аэрозоля могут содержать устройства без нагрева и без горения.

[0043] Жидкая композиция предшественника аэрозоля, также называемая композицией предшественника пара или « жидкость для электронных сигарет», особенно пригодна для электронных сигарет и устройств без нагрева и без горения. Жидкая композиция предшественника аэрозоля может содержать различные компоненты, включая, в качестве примера, многоатомный спирт (например, глицерин (включая растительный глицерин), пропиленгликоль или их смесь), никотин, табак, экстракт табака и/или ароматизаторы. В некоторых примерах композиция предшественника аэрозоля содержит глицерин и никотин.

[0044] Некоторые жидкие композиции предшественника аэрозоля, которые могут быть использованы в сочетании с различными вариантами реализации, могут включать одну или более кислот, таких как левулиновая кислота, янтарная кислота, молочная кислота, пировиноградная кислота, бензойная кислота, фумаровая кислота, их комбинации и тому подобное. Включение кислоты (кислот) в жидкие композиции предшественника аэрозоля, включающие никотин, может обеспечить получение протонированной жидкой композиции предшественника аэрозоля, включающей никотин в форме соли. Характерные типы компонентов и составов жидкого предшественника аэрозоля известны и охарактеризованы в патенте США № 7,726,320 под авторством Robinson и др., в патенте США № 9,254,002 под авторством Chong и др. и в публикациях заявок на патент США № 2013/0008457 под авторством Zheng и др.; № 2015/0020823 под авторством Lipowicz и др. и № 2015/0020830 под авторством Koller, а также публикации заявки на патент РСТ WO 2014/182736 под авторством Bowen и др. и патенте США № 8,881,737 под авторством Collett и др., раскрытия которых включены в настоящий документ посредством ссылки. Другие предшественники аэрозоля, которые могут быть использованы, включают предшественники аэрозоля, которые включены в любой из ряда характерных продуктов, указанных выше. Также предпочтительны так называемые «дымовые соки» для электронных сигарет, которые доступны от компании Johnson Creek Enterprises LLC. Другие дополнительные примеры композиций предшественника аэрозоля продаются под товарными знаками BLACK NOTE, COSMIC FOG, THE MILKMAN E-LIQUID, FIVE PAWNS, THE VAPOR CHEF, VAPE WILD, BOOSTED, THE STEAM FACTORY, MECH SAUCE, CASEY JONES MAINLINE RESERVE, MITTEN VAPORS, DR. CRIMMY’S V-LIQUID, SMILEY E LIQUID, BEANTOWN VAPOR, CUTTWOOD, CYCLOPS VAPOR, SICBOY, GOOD LIFE VAPOR, TELEOS, PINUP VAPORS, SPACE JAM, MT. BAKER VAPOR и JIMMY THE JUICE MAN. С предшественником аэрозоля могут использоваться варианты реализации шипучих материалов, описанные, в качестве примера, в публикации заявки на патент США № 2012/0055494 под авторством Hunt и др., которая включена в настоящий документ посредством ссылки. Кроме того, использование шипучих материалов описано, например, в патентах США № 4,639,368 под авторством Niazi и др., № 5,178,878 под авторством Wehling и др., № 5,223,264 под авторством Wehling и др., № 6,974,590 под авторством Pather и др., № 7,381,667 под авторством Bergquist и др., № 8,424,541 под авторством Crawford и др., № 8,627,828 под авторством Strickland и др., и № 9,307,787 под авторством Sun и др., а также в публикации заявки на патент США № 2010/0018539 под авторством Brinkley и др. и в публикации заявки на патент PCT № WO 97/06786 под авторством Johnson и др., все из которых включены в настоящий документ посредством ссылки.

[0045] Характерные типы подложек, резервуаров или других компонентов для поддержки предшественника аэрозоля описаны в патенте США № 8,528,569 под авторством Newton, в публикации заявки на патент США № 2014/0261487 под авторством Chapman и др., в публикации заявки на патент США № 2015/0059780 под авторством Davis и др., и в публикации заявки на патент США № 2015/0216232 под авторством Bless и др., все из которых включены в настоящий документ посредством ссылки. Также различные впитывающие материалы, а также конструкция и работа данных впитывающих материалов в определённых типах электронных сигарет приведены в патенте США № 8,910,640 под авторством Sears и др., который включен в настоящий документ посредством ссылки.

[0046] В других вариантах реализации устройства доставки аэрозоля могут содержать устройства с нагревом, но без горения, выполненные с возможностью нагрева твердой композиции предшественника аэрозоля (например, экструдированного табачного стержня) или полутвердой композиции предшественника аэрозоля (например, несущей глицерин табачной пасты). Композиция предшественника аэрозоля может содержать табаксодержащие шарики, табачные куски, табачные полосы, восстановленный табачный материал или их комбинации и/или смесь мелкоизмельченного табака, табачного экстракта, высушенного распылением экстракта или другой формы табака, смешанной с необязательными неорганическими материалами (такими как карбонат кальция), необязательными ароматизаторами и материалами, образующими аэрозоль с образованием по существу твердой или формуемой (например, экструдированной) подложки. Характерные типы и составы твердой и полутвердой композиций предшественника аэрозоля раскрыты в патенте США № 8,424,538 под авторством Thomas и др., в патенте США № 8,464,726 под авторством Sebastian и др., в публикации заявки на патент США № 2015/0083150 под авторством Conner и др., в публикации заявки на патент США № 2015/0157052 под авторством Ademe и др., и в публикации заявки на патент США № 2017/0000188 под авторством Nordskog и др., все из которых включены в настоящий документ посредством ссылки. Дополнительные характерные типы твердых и полутвердых композиций предшественника аэрозоля и компоновок включают те, которые найдены в расходуемых элементах NEOSTIKS™ в виде источника аэрозоля для продукта GLO™, производимого компанией British American Tobacco, и в расходуемых элементах HEETS™ в виде источника аэрозоля для продукта IQOS™, производимого компанией Philip Morris International, Inc.

[0047] В различных вариантах реализации пригодное для вдыхания вещество, в частности, может представлять собой табачный компонент или полученный из табака материал (т.е. материал, который в природных условиях присутствует в табаке и который может быть непосредственно выделен из табака или получен синтетически). Например, композиция предшественника аэрозоля может содержать табачный экстракт или его фракции, объединенные с инертной подложкой. Композиция предшественника аэрозоля может также содержать негорелый табак или состав, содержащий негорелый табак, который при нагреве до температуры ниже температуры его сгорания высвобождает пригодное для вдыхания вещество. В некоторых вариантах реализации композиция предшественника аэрозоля может содержать табачные конденсаты или их фракции (т.е. конденсированные компоненты дыма, вырабатываемого в результате сгорания табака, выпускающие ароматизаторы и, возможно, никотин).

[0048] Табачные материалы, используемые в настоящем изобретении, могут варьироваться и могут содержать, например, табак трубоогневой сушки, табак Берлей, табак восточной группы или мэрилендский табак, темный табак, темный табак огневой сушки и махорку, а также другие редкие или специальные табаки или их смеси. Табачные материалы также могут включать в себя так называемые «смешанные» формы и обработанные формы, такие как обработанные табачные стебли (например, нарезанные скрученные или нарезанные воздушные стебли), увеличенный в объеме табак (например, воздушный табак, такой как взорванный табак (dry ice expanded tobacco, DIET), предпочтительно в форме нарезанного наполнителя), восстановленные табаки (например, восстановленные табаки, произведенные с использованием процессов производства бумаги или литых листов). Различные репрезентативные типы табака, переработанные типы табаков и типы табачных смесей приведены в патенте США № 4,836,224 под авторством Lawson и др.; в патенте США № 4,924,888 под авторством Perfetti и др.; в патенте США № 5,056,537 под авторством Brown и др.; в патенте США № 5,159,942 под авторством Brinkley и др.; в патенте США № 5,220,930 под авторством Gentry; в патенте США № 5,360,023 под авторством Blakley и др.; в патенте США № 6,701,936 под авторством Shafer и др.; в патенте США № 7,011,096 под авторством Li и др.; в патенте США № 7,017,585 под авторством Li и др.; и в патенте США № 7,025,066 под авторством Lawson и др.; в публикации заявки на патент США № 2004/0255965 под авторством Perfetti и др.; в публикации заявки на патент РСТ WO 02/37990 под авторством Bereman и Bombick и др., Fund. Appl. Toxicol., 39, стр. 11-17 (1997), которые включены в настоящий документ посредством ссылки. Дополнительные примеры табачных композиций, которые могут использоваться в курительном устройстве, в том числе в соответствии с настоящим изобретением, раскрыты в патенте США № 7,726,320 под авторством Robinson и др., который включен в настоящий документ посредством ссылки.

[0049] Кроме того, композиция предшественника аэрозоля может содержать инертную подложку, имеющую пригодное для вдыхания вещество или его предшественник, встроенные в него или иным образом нанесенные на него. Например, жидкость, содержащая пригодное для вдыхания вещество, может быть нанесена на инертную подложку, абсорбирована ей или адсорбирована в нее таким образом, что при нагреве пригодное для вдыхания вещество высвобождается в виде, который может быть извлечен из изделия согласно изобретению посредством приложения положительного или отрицательного давления. Согласно некоторым аспектам композиция предшественника аэрозоля может содержать смесь душистых и ароматических табаков в виде нарезанного наполнителя. Согласно другому аспекту композиция предшественника аэрозоля может содержать восстановленный табачный материал, такой как описан в патенте США № 4,807,809 под авторством Pryor и др., в патенте США № 4,889,143 под авторством Pryor и др. и в патенте США № 5,025,814 под авторством Raker, раскрытия которых включены в настоящий документ посредством ссылки. Для дополнительной информации относительно подходящей композиции предшественника аэрозоля см. заявку на патент США № 15/916,834 под авторством Sur и др., поданную 9 марта 2018 года, которая включена в настоящий документ посредством ссылки.

[0050] Независимо от типа композиции предшественника аэрозоля, устройства доставки аэрозоля могут включать в себя компонент вырабатывания аэрозоля, выполненный с возможностью вырабатывания аэрозоля из композиции предшественника аэрозоля. Например, в случае электронной сигареты или устройства с нагревом, но без горения, компонент вырабатывания аэрозоля может представлять собой или включать в себя нагревательный элемент. В случае устройства без нагрева и без горения в некоторых примерах компонент вырабатывания аэрозоля может представлять собой или включать в себя по меньшей мере одну выполненную с возможностью вибрирования пьезоэлектрическую или пьезомагнитную сетку.

[0051] Один пример подходящего нагревательного элемента представляет собой индукционный нагреватель. Такие нагреватели часто содержат индукционный передатчик и индукционный приемник. Индукционный передатчик может содержать катушку, выполненную с возможностью создания колебательного магнитного поля (например, магнитного поля, которое изменяется периодически во времени) при направлении через него переменного тока. Индукционный приемник может быть по меньшей мере частично расположен или размещен в индукционном передатчике и может включать в себя проводящий материал (например, ферромагнитный материал или материал с алюминиевым покрытием). Путем направления переменного тока через индукционный передатчик в индукционном приемнике могут создаваться вихревые токи за счет индукции. Вихревые токи, протекающие через сопротивление материала, образующего индукционный приемник, могут нагревать его с помощью джоулевой теплоты (т.е. за счет эффекта Джоуля). Индукционный приемник, который может образовывать атомайзер, может нагреваться беспроводным способом с образованием аэрозоля из композиции предшественника аэрозоля, расположенной вблизи индукционного приемника. Различные варианты реализации устройства доставки аэрозоля с индукционным нагревателем описаны в публикации заявки на патент США № 2017/0127722 под авторством Davis и др., в публикации заявки на патент США № 2017/0202266 под авторством Sur и др., и в заявке на патент США № 15/352,153 под авторством Sur и др., поданной 15 ноября 2016 года, в заявке на патент США № 15/799,365 под авторством Sebastian и др., поданной 31 октября 2017 года, и в заявке на патент США № 15/836,086 под авторством Sur, все из которых включены в настоящий документ посредством ссылки.

[0052] В других вариантах реализации, включающих те, что описаны более конкретно в настоящем документе, нагревательный элемент представляет собой нагреватель кондуктивного типа, такой как в случае резистивного электронагревателя. Эти нагреватели могут быть выполнены с возможностью выработки тепла при пропускании через них электрического тока. В различных вариантах реализации нагреватель кондуктивного типа может быть выполнен в различных формах, например, в виде фольги, пены, дисков, спиралей, волокон, проволоки, пленок, нитей, полос, лент или цилиндров. Такие нагреватели часто содержат металлический материал и выполнены с возможностью выработки тепла в результате электрического сопротивления, связанного с прохождением через них электрического тока. Такие резистивные нагреватели могут быть расположены вблизи композиции предшественника аэрозоля для ее нагрева с получением аэрозоля. Разнообразные проводящие подложки, которые могут использоваться с настоящим изобретением, описаны в вышеуказанной публикации заявки на патент США № 2013/0255702 под авторством Griffith и др.

[0053] В некоторых вариантах реализации устройства доставки аэрозоля могут содержать управляющий корпус и картридж в случае так называемых электронных сигарет или устройств без нагрева и без горения или управляющий корпус и элемент в виде источника аэрозоля в случае так называемых устройств с нагревом, но без горения. В случае как электронных сигарет, так и устройств с нагревом, но без горения, управляющий корпус может быть многоразовым, тогда как картридж/элемент в виде источника аэрозоля может быть выполнен с возможностью ограниченного числа применений и/или выполнен с возможностью одноразового использования. Различные механизмы могут соединять картридж/элемент в виде источника аэрозоля и управляющий корпус, например, в виде резьбового взаимодействия, взаимодействия с плотной посадкой, посадки с натягом, скользящей посадки, магнитного взаимодействия и тому подобного.

[0054] Управляющий корпус и картридж/элемент в виде источника аэрозоля могут содержать соответствующие отдельные кожухи или наружные корпуса, которые могут быть образованы из любого количества различных материалов. Кожух может быть образован из любого подходящего конструктивно прочного материала. В некоторых примерах кожух может быть образован из металла или сплава, таких как нержавеющая сталь, алюминий или тому подобное. Другие подходящие материалы включают различные виды пластмасс (например, поликарбонат), пластмассы с металлическим напылением, керамику и тому подобное.

[0055] Картридж/элемент в виде источника аэрозоля может содержать композицию предшественника аэрозоля. Для вырабатывания аэрозоля из композиции предшественника аэрозоля компонент вырабатывания аэрозоля (например, нагревательный элемент, пьезоэлектрическая/пьезомагнитная сетка) может быть расположен в контакте с композицией предшественника аэрозоля или вблизи нее, например, по ширине управляющего корпуса и картриджа, или в управляющем корпусе, в котором может быть расположен элемент в виде источника аэрозоля. Управляющий корпус может содержать источник питания, который может быть перезаряжаемым или сменным и, таким образом, управляющий корпус может быть повторно использован с множеством картриджей/элементов источника аэрозоля.

[0056] Управляющий корпус может также содержать средства для активации устройства доставки аэрозоля, такие как кнопка, сенсорная поверхность или тому подобное для ручного управления устройством. Дополнительно или альтернативно, управляющий корпус может включать датчик расхода для определения того, когда пользователь осуществляет затяжку на картридже/элементе в виде источника аэрозоля, чтобы активировать таким образом устройство доставки аэрозоля.

[0057] В различных вариантах реализации устройство доставки аэрозоля согласно раскрытию настоящего изобретения может принимать различные общие формы, включая без ограничения общую форму, которая может быть определена как по существу стержнеобразная или по существу трубчатая форма или по существу цилиндрическая форма. В вариантах реализации, показанных на сопроводительных чертежах и описанных со ссылкой на них, устройство доставки аэрозоля имеет по существу круглое поперечное сечение, однако другие формы поперечного сечения (например, овал, квадрат, прямоугольник, треугольник и т.д.) также охвачены раскрытием настоящего изобретения. Такой язык, который описывает физическую форму изделия, также может быть применен к его отдельным компонентам, в том числе к управляющему корпусу и картриджу/элементу в виде источника аэрозоля. В других вариантах реализации управляющий корпус может принимать другую портативную форму, такую как форма небольшой коробки.

[0058] В более конкретных вариантах реализации управляющий корпус и картридж/элемент в виде источника аэрозоля могут быть названы как одноразовые или как многоразового применения. Например, управляющий корпус может иметь источник питания, такой как сменная батарея или перезаряжаемая батарея, твердотельная батарея, тонкопленочная твердотельная батарея, перезаряжаемый суперконденсатор, литий-ионный или гибридный литий-ионный конденсатор или тому подобное. Одним из примеров источника питания является литий-ионная аккумуляторная батарея TKI-1550, производимая немецкой компанией Tadiran Batteries GmbH. В другом варианте реализации подходящий источник питания может представлять собой никель-кадмиевый элемент N50-AAA CADNICA, произведенный компанией Sanyo Electric Company, Ltd., Япония. В других вариантах реализации множество таких батарей, например, каждая из которых обеспечивает 1,2 вольта, могут быть последовательно соединены.

[0059] В таком случае, в некоторых примерах источник питания может быть соединен с любым типом технологии перезарядки и, таким образом, объединен с ним. Примеры подходящих зарядных устройств включают зарядные устройства, которые просто подают постоянный или импульсный постоянный ток (DC) к источнику питания, быстрые зарядные устройства, которые добавляют схему управления, трехэтапные зарядные устройства, зарядные устройства с индукционным питанием, интеллектуальные зарядные устройства, зарядные устройства с питанием от движения, импульсные зарядные устройства, солнечные зарядные устройства, зарядные устройства на основе USB и тому подобное. В некоторых примерах зарядное устройство включает в себя адаптер питания и любую подходящую зарядную схему. В других примерах зарядное устройство включает в себя адаптер питания, а управляющий корпус оснащен зарядной схемой. В этих других примерах зарядное устройство иногда может называться просто адаптером питания.

[0060] Управляющий корпус может содержать любое количество различных выводов, электрических разъемов и тому подобное для подключения к подходящему зарядному устройству и в некоторых примерах для подключения к другим внешним устройствам для связи. Более конкретные подходящие примеры включают разъемы постоянного тока (DC), такие как цилиндрические разъемы, разъемы прикуривателя и USB-разъемы, включая разъемы, обозначенные USB 1.x (например, тип A, тип B), USB 2.0 и его обновления и дополнения (например, Mini A, Mini B, Mini AB, Micro A, Micro B, Micro AB) и USB 3.x (например, тип A, тип B, Micro B, Micro AB, тип C), специально разработанные разъемы, такие как разъем Apple Lightning, и тому подобное. Управляющий корпус может напрямую соединяться с зарядным устройством или другим внешним устройством, или они могут соединяться посредством подходящего кабеля, который также имеет подходящие разъемы. В примерах, в которых они соединены кабелем, управляющий корпус и зарядное устройство или другое внешнее устройство могут иметь одинаковый или разный тип разъема, при этом кабель имеет разъем одного типа или оба типа разъемов.

[0061] В примерах, включающих в себя зарядку с индукционным питанием, устройство доставки аэрозоля может быть оборудовано технологией индукционной беспроводной зарядки и включать в себя индукционный приемник для подключения к беспроводному зарядному устройству, зарядной площадке и тому подобному, что включает в себя индукционный передатчик и использует индукционную беспроводную зарядку (включая, например, беспроводную зарядку в соответствии со стандартом беспроводной зарядки Qi, разработанным компанией Wireless Power Consortium (WPC)). Или источник питания может заряжаться от беспроводного зарядного устройства посредством радиочастотных волн (RF). Примеры индуктивных беспроводных зарядных систем описаны в публикации заявки на патент США № 2017/0112196 под авторством Sur и др., которая полностью включена в настоящий документ посредством ссылки. Также в некоторых примерах реализации в случае электронной сигареты картридж может представлять собой картридж одноразового использования, как описано в патенте США № 8,910,639 под авторством Chang и др., который включен в настоящий документ посредством ссылки.

[0062] Один или более разъемов могут использоваться для подключения источника питания к технологии подзарядки, а некоторые могут включать в себя зарядный футляр, подставку, базу для подзарядки, чехол и тому подобное. Более конкретно, например, управляющий корпус может быть выполнен с возможностью взаимодействия с подставкой, которая содержит USB-разъем для подключения к блоку питания. Более конкретно, например, управляющий корпус может быть выполнен с возможностью размещения в чехле и взаимодействия с ним, который содержит USB-разъем для подключения к блоку питания. В этих и подобных примерах USB-разъем может подключаться напрямую к источнику питания, или USB-разъем может подключаться к источнику питания через подходящий адаптер питания.

[0063] Примеры источников питания описаны в патенте США № 9,484,155 под авторством Peckerar и др. и в публикации заявки на патент США № 2017/0112191 под авторством Sur и др., поданной 21 октября 2015 года, раскрытия которых включен в настоящий документ посредством ссылки. Другие примеры подходящих источников питания описаны в публикациях заявок на патент США № 2014/0283855 под авторством Hawes и др., № 2014/0014125 под авторством Fernando и др., № 2013/0243410 под авторством Nichols и др., № 2010/0313901 под авторством Fernando и др. и в патенте США № 9,439,454 под авторством Fernando и др., все из которых включены в настоящий документ посредством ссылки. Относительно датчика расхода, характерные регулирующие электрический ток компоненты и другие управляющие электрическим током компоненты, включая различные микроконтроллеры, датчики и переключатели для устройств доставки аэрозоля, описаны в патенте США № 4,735,217 под авторством Gerth и др.; в патентах США № 4,922,901, № 4,947,874 и № 4,947,875 под авторством Brooks и др.; в патенте США № 5,372,148 под авторством McCafferty и др.; в патенте США № 6,040,560 под авторством Fleischhauer и др.; в патенте США № 7,040,314 под авторством Nguyen и др.; в патенте США № 8,205,622 под авторством Pan, в публикации заявки на патент США № 8,881,737 под авторством Collet и др., патенте США № 9,423,152 под авторством Ampolini и др., патенте США № 9,439,454 под авторством Fernando и др. и публикации заявки на патент США № 2015/0257445 под авторством Henry и др., все из которых включены в настоящий документ посредством ссылки.

[0064] Устройство ввода может быть включено в устройство доставки аэрозоля (и может заменять или дополнять датчик расхода). Устройство ввода может быть выполнено с обеспечением пользователю возможности управлять функциями устройства и/или с обеспечением возможности выводить информацию пользователю. Любой компонент или комбинация компонентов могут использоваться в качестве ввода данных для управления функцией устройства. Подходящие устройства ввода включают в себя нажимные кнопки, сенсорные переключатели или другие сенсорные чувствительные поверхности. Например, могут быть использованы одна или более нажимных кнопок, как описано в публикации США № 2015/0245658 под авторством Worm и др., которая включена в настоящий документ посредством ссылки. Аналогично, может быть использован сенсорный экран, как описано в заявке на патент США № 14/643,626, поданной 10 марта 2015 года под авторством Sears и др., которая включена в настоящий документ посредством ссылки.

[0065] В качестве дополнительного примера компоненты, выполненные с возможностью распознавания жестов на основе заданных движений устройства доставки аэрозоля, могут использоваться в качестве устройства ввода. См. публикацию США № 2016/0158782 под авторством Henry и др., которая включен в настоящий документ посредством ссылки. В качестве еще одного примера на устройстве доставки аэрозоля может быть реализован емкостный датчик, чтобы обеспечить пользователю возможность осуществлять ввод данных, например, касаясь поверхности устройства, на котором реализован емкостной датчик. В другом примере на устройстве доставки аэрозоля может быть реализован датчик, выполненный с возможностью обнаружения движения, связанного с устройством (например, акселерометр, гироскоп, фотоэлектрический датчик приближения и т.д.), чтобы обеспечить пользователю возможность осуществлять ввод данных. Примеры подходящих датчиков описаны в публикации заявки на патент США № 2018/0132528 под авторством Sur и др. и в публикации заявки на патент США № 2016/0158782 под авторством Henry и др., которые включены в настоящий документ посредством ссылки.

[0066] Как указано выше, устройство доставки аэрозоля может содержать различное электронное оборудование, например, по меньшей мере один управляющий компонент. Подходящий управляющий компонент может содержать множество электронных компонентов и в некоторых примерах может быть образован из печатной платы, такой как печатная монтажная плата (PCB). В некоторых примерах электронные компоненты включают в себя схему обработки, выполненную с возможностью выполнения обработки данных, выполнения приложений или других услуг обработки, контроля или управления согласно одному или более примерам реализаций. Схема обработки может включать в себя процессор, реализованный в различных формах, таких как по меньшей мере одно ядро процессора, микропроцессор, сопроцессор, контроллер, микроконтроллер или различные другие вычислительные или обрабатывающие устройства, включающие одну или более интегральных схем, таких как, например, ASIC (специализированная интегральная схема), ППВМ (программируемая пользователем вентильная матрица), некоторые их комбинации и тому подобное. В некоторых примерах схема обработки может содержать память, соединенную с процессором или встроенную в него, на которой могут храниться данные, инструкции для компьютерной программы, исполняемые процессором, некоторые их комбинации или тому подобное.

[0067] В некоторых примерах управляющий компонент может включать в себя одно или более внешних устройств ввода/вывода, которые могут быть соединены со схемой обработки или встроены в нее. Более конкретно, управляющий компонент может включать в себя интерфейс связи для обеспечения беспроводного соединения с одной или более сетями, вычислительными устройствами или другими устройствами на подходящей основе. Примеры подходящих интерфейсов связи раскрыты в публикации заявки на патент США № 2016/0261020 под авторством Marion и др., содержание которой включено в настоящий документ посредством ссылки. Другой пример подходящего интерфейса связи представляет собой беспроводной блок микроконтроллера CC3200 с одним чипом компании Texas Instruments. И примеры подходящих методов, согласно которым устройство доставки аэрозоля может быть выполнено с возможностью беспроводной связи, раскрыты в публикации заявки на патент США № 2016/0007651 под авторством Ampolini и др., и в публикации заявки на патент США № 2016/0219933 под авторством Henry, Jr. и др., каждая из которых включена в настоящий документ посредством ссылки.

[0068] В предложенном в соответствии с настоящим изобретением устройстве доставки аэрозоля могут быть использованы и другие дополнительные компоненты. Один пример подходящего компонента представляет собой индикатор, такой как светоизлучающие диоды, светоизлучающие диоды на квантовых точках или тому подобное, которые могут светиться при использовании устройства доставки аэрозоля. Примеры подходящих компонентов светоизлучающих диодов, а также их конструкция и использование описаны в патенте США № 5,154,192 под авторством Sprinkel и др., в патенте США № 8,499,766 под авторством Newton, в патенте США № 8,539,959 под авторством Scatterday, и в патенте США № 9,451,791 под авторством Sears и др., все из которых включены в настоящий документ посредством ссылки.

[0069] Другие индикации работы также охвачены раскрытием настоящего изобретения. Например, визуальные индикаторы работы также включают изменения в цвете света или интенсивности, чтобы показать прогрессирование курения. Тактильные (гаптические) индикаторы работы, такие как вибрационные двигатели, и звуковые (аудио) индикаторы работы, такие как динамики, аналогичным образом охвачены настоящим раскрытием. Более того, комбинации таких индикаторов работы также пригодны для использования в одном курительном изделии. Согласно другому аспекту устройство доставки аэрозоля может включать в себя один или более индикаторов или признаков, таких как, например, дисплей, выполненный с возможностью предоставления информации, соответствующей работе курительного изделия, такой как, например, величина мощности, оставшаяся в источнике питания, прогрессирование процесса курения, указание, соответствующее активации компонент вырабатывания аэрозоля, и/или тому подобное.

[0070] Также рассмотрены другие компоненты. Например, патент США № 5,154,192 под авторством Sprinkel и др. раскрывает индикаторы для курительных изделий; патент США № 5,261,424 под авторством Sprinkel Jr. раскрывает пьезоэлектрические датчики, которые могут быть выполнены на мундштучном конце устройства для регистрации активности губ пользователя, связанной с выполнением затяжки, с последующим запуском нагревания; патент США № 5,372,148 под авторством McCafferty и др. раскрывает датчик затяжки для управления потоком энергии в массиве тепловой нагрузки в ответ на сопротивление затяжке мундштука; патент США № 5,967,148 под авторством Harris и др. раскрывает приемные гнезда в курительном устройстве, которые включают идентификатор, обнаруживающий неоднородность в величине инфракрасной проницаемости вставленного компонента, и контроллер, выполняющий программу обнаружения при вводе компонента в приемное гнездо; патент США № 6,040,560 под авторством Fleischhauer и др. описывает определенный выполняемый энергетический цикл со множественными дифференциальными фазами; патент США № 5,934,289 под авторством Watkins и др. раскрывает фотонно-оптронные компоненты; патент США № 5,954,979 под авторством Counts и др. раскрывает средства для изменения сопротивления затяжке через курительное устройство; патент США № 6,803,545 под авторством Blake и др. раскрывает определенные конфигурации батареи для использования в курительных устройствах; патент США № 7,293,565 под авторством Griffen и др. раскрывает различные системы зарядки для использования с курительными устройствами; патент США № 8,402,976 под авторством Fernando и др. раскрывает компьютерные средства связи для курительных устройств, предназначенные для облегчения зарядки и позволяющие выполнять автоматизированный контроль устройства; патент США № 8,689,804 под авторством Fernando и др. раскрывает системы идентификации для курительных устройств; и в публикации заявки на патент PCT WO 2010/003480 под авторством Flick раскрыта система регистрации потока текучей среды, показывающая наличие затяжки в системе выработки аэрозоля; причем содержание всех вышеуказанных изобретений включено в настоящую заявку посредством ссылки.

[0071] Дальнейшие примеры компонентов, связанных с электронными изделиями доставки аэрозоля и раскрывающих материалы и компоненты, которые могут быть использованы в настоящем изделии, описаны в патентах США № 4,735,217 под авторством Gerth и др.; № 5,249,586 под авторством Morgan и др.; № 5,666,977 под авторством Higgins и др.; № 6,053,176 под авторством Adams и др.; № 6,164,287 под авторством White; № 6,196,218 под авторством Voges; № 6,810,883 под авторством Felter и др.; № 6,854,461 под авторством Nickols; № 7,832,410 под авторством Hon; № 7,513,253 под авторством Kobayashi; № 7,896,006 под авторством Hamano; № 6,772,756 под авторством Shayan; № 8,156,944 и № 8,375,957 под авторством Hon; № 8,794,231 под авторством Thorens и др.; № 8,851,083 под авторством Oglesby и др.; № 8,915,254 и 8,925,555 под авторством Monsees и др.; № 9,220,302 под авторством DePiano и др.; публикациях заявок на патент США № 2006/0196518 и № 2009/0188490 под авторством Hon; публикации заявки на патент США № 2010/0024834 под авторством Oglesby и др.; публикации заявки на патент США № 2010/0307518 под авторством Wang; публикации заявки на патент PCT WO 2010/091593 под авторством Hon и публикации заявки на патент PCT WO 2013/089551 под авторством Foo, которые полностью включены в настоящий документ посредством ссылки. Кроме того, публикация заявки на патент США № 2017/0099877 под авторством Worm и др. раскрывает капсулы, которые могут быть включены в устройства доставки аэрозоля, и конфигурации для устройств доставки аэрозоля в виде брелока, и включена в настоящий документ посредством ссылки. Разнообразные материалы, раскрытые в вышеупомянутых документах, могут быть включены в настоящие устройства в различных вариантах реализации и все вышеприведенные раскрытия включены в настоящий документ посредством ссылки.

[0072] Другие признаки, средства управления или компоненты, которые могут содержаться в устройствах доставки аэрозоля согласно раскрытию настоящего изобретения, описаны в патенте США № 5,967,148 под авторством Harris и др., в патенте США № 5,934,289 под авторством Watkins и др., в патенте США № 5,954,979 под авторством Counts и др., в патенте США № 6,040,560 под авторством Fleischhauer и др., в патенте США № 8,365,742 под авторством Hon, в патенте США № 8,402,976 под авторством Fernando и др., в публикации заявки на патент США № 2005/0016550 под авторством Katase, в патенте США № 8,689,804 под авторством Fernando и др., в публикации заявки на патент США № 2013/0192623 под авторством Tucker и др., в патенте США № 9,427,022 под авторством Leven и др., в публикации заявки на патент США № 2013/0180553 под авторством Kim и др., в публикации заявки на патент США № 2014/0000638 под авторством Sebastian и др., в публикации заявки на патент США № 2014/0261495 под авторством Novak и др., и в патенте США № 9,220,302 под авторством DePiano и др., все из которых включены в настоящий документ посредством ссылки.

[0073] На ФИГ. 1 и 2 показаны варианты реализации устройства доставки аэрозоля, содержащего управляющий корпус и картридж в случае электронной сигареты. В этом отношении, на ФИГ. 1 и 2 показано устройство 100 доставки аэрозоля согласно примеру реализации раскрытия настоящего изобретения. Как указано, устройство доставки аэрозоля может содержать управляющий корпус 102 и картридж 104. Управляющий корпус и картридж могут быть выровнены с обеспечением возможности работы постоянно или с возможностью рассоединения. В этом отношении, на ФИГ. 1 показан вид в перспективе устройства доставки аэрозоля в соединенной конфигурации, а на ФИГ. 2 показан вид сбоку с частичным разрезом устройства доставки аэрозоля в разъединенной конфигурации. В некоторых вариантах реализаций устройство доставки аэрозоля может быть, например, по существу стержнеобразным, по существу трубчатой формы или по существу цилиндрической формы, когда управляющий корпус и картридж находятся в собранной конфигурации.

[0074] Управляющий корпус 102 и картридж 104 могут быть выполнены с возможностью взаимодействия друг с другом с помощью множества соединений, таких как соединение с плотной посадкой (или посадкой с натягом), резьбовое соединение, магнитное соединение и тому подобное. Таким образом, управляющий корпус может содержать первый взаимодействующий элемент (например, элемент сопряжения), который выполнен с возможностью взаимодействия со вторым взаимодействующим элементом (например, разъем) на картридже. Первый взаимодействующий элемент и второй взаимодействующий элемент могут быть обратимыми. В качестве примера как первый взаимодействующий элемент, так и второй взаимодействующий элемент может иметь наружную резьбу, а другой может иметь внутреннюю резьбу. В качестве дополнительного примера как первый взаимодействующий элемент, так и второй взаимодействующий элемент может представлять собой магнит, а другой может представлять собой металл или согласующий магнит. В конкретных вариантах реализации взаимодействующие элементы могут быть образованы непосредственно существующими компонентами управляющего корпуса и картриджа. Например, кожух управляющего корпуса может образовывать полость на своем конце, которая выполнена с возможностью размещения по меньшей мере части картриджа (например, накопительная емкость или другой образующий оболочку элемент картриджа). В частности, накопительная емкость картриджа может быть по меньшей мере частично размещена в полости управляющего корпуса, в то время как мундштук картриджа находится снаружи полости управляющего корпуса. Картридж может удерживаться в полости, образованной кожухом управляющего корпуса, например, за счет посадки с натягом (например, за счет использования фиксаторов и/или других элементов, создающих взаимодействие с натягом между внешней поверхностью картриджа и внутренней поверхностью стенки, образующей полость управляющего корпуса), посредством магнитного взаимодействия (например, посредством использования магнитов и/или магнитных металлов, расположенных внутри полости управляющего корпуса и размещенных на картридже) или другими подходящими методами.

[0075] Как видно на виде с разрезом, показанном на ФИГ. 2, каждый из управляющего корпуса 102 и картриджа 104 содержит множество соответствующих компонентов. Компоненты, показанные на ФИГ. 2, представляют собой типичный пример компонентов, которые могут присутствовать в управляющем корпусе и картридже и не предназначены для ограничения объема компонентов, охватываемых раскрытием настоящего изобретения. Как показано на чертеже, например, управляющий корпус может быть образован кожухом 206 (иногда называемым оболочкой управляющего корпуса), который может включать в себя управляющий компонент 208 (например, схему обработки и тому подобное), датчик 210 расхода, источник 212 питания (например, батарею, суперконденсатор) и индикатор 214 (например, светоизлучающий диод, светоизлучающий диод на квантовых точках), и такие компоненты могут быть выровнены различным образом. Источник питания может быть перезаряжаемым, а управляющий корпус может содержать схему зарядки, соединенную с источником питания и выполненную с возможностью управления его зарядкой.

[0076] Картридж 104 может быть образован кожухом 216 (иногда называемым оболочкой картриджа), в котором заключен резервуар 218, выполненный с возможностью удержания композиции предшественника аэрозоля, и содержащий нагревательный элемент 220 (компонент вырабатывания аэрозоля). В различных конфигурациях указанная конструкция может быть названа емкостью; и соответственно термины «картридж», «емкость» и тому подобные могут быть использованы как взаимозаменяемые для обозначения оболочки или другого кожуха, охватывающего резервуар для композиции предшественника аэрозоля и включающего в себя нагревательный элемент.

[0077] Как показано на чертеже, в некоторых примерах резервуар 218 может сообщаться по текучей среде с элементом 222 для переноса жидкости, выполненным с возможностью впитывания или переноса иным способом композиции предшественника аэрозоля, хранящейся в кожухе резервуара, к нагревательному элементу 220. В некоторых примерах клапан может быть расположен между резервуаром и нагревательным элементом и выполнен с возможностью управления количеством композиции предшественника аэрозоля, пропущенным или доставленным из резервуара к нагревательному элементу.

[0078] Для формирования нагревательного элемента 220 могут быть использованы различные примеры материалов, выполненных с возможностью выработки тепла при пропускании через них электрического тока. Нагревательный элемент в указанных примерах может быть резистивным нагревательным элементом, таким как проволочная спираль, микронагреватель или тому подобное. Примеры материалов, из которых может быть выполнен нагревательный элемент, включают фехраль (FeCrAl), нихром, никель, нержавеющую сталь, оксид индия-олова, вольфрам, дисилицид молибдена (MoSi₂), силицид молибдена (MoSi), дисилицид молибдена легированный алюминием (Mo(Si,Al)₂), титан, платину, серебро, палладий, сплавы серебра и палладия, графит и материалы на основе графита (например, пеноматериалы и нити на основе углерода), проводящие чернила, кремний с примесью бора и керамику (например, керамику с положительным или отрицательным температурным коэффициентом). Нагревательный элемент может быть резистивным нагревательным элементом или нагревательным элементом, выполненным с возможностью генерации тепла за счет индукции. Нагревательный элемент может быть покрыт теплопроводной керамикой, такой как нитрид алюминия, карбид кремния, оксид бериллия, оксид алюминия, нитрид кремния или их композиты. Примеры вариантов реализации нагревательных элементов, используемых в устройствах доставки аэрозоля согласно раскрытию настоящего изобретения, дополнительно описаны ниже, и могут быть включены в устройства, например, описанные в настоящем документе.

[0079] Отверстие 224 может находиться в кожухе 216 (например, на мундштучном конце), чтобы обеспечить выход образованного аэрозоля из картриджа 104.

[0080] Картридж 104 также может содержать один или более электронных компонентов 226, которые могут содержать интегральную схему, компонент памяти (например, электрически стираемое перепрограммируемое постоянное запоминающее устройство (ЭСППЗУ), флэш-память), датчик или тому подобное. Электронные компоненты могут быть выполнены с возможностью сообщения с компонентом 208 управления и/или с внешним устройством посредством проводных или беспроводных средств. Электронные компоненты могут быть расположены в любом месте в картридже или его основании 228.

[0081] Хотя управляющий компонент 208 и датчик 210 расхода показаны отдельно, следует понимать, что различные электронные компоненты, включая управляющий компонент и датчик расхода, могут быть скомбинированы на монтажной плате (например, печатной монтажной плате), которая поддерживает и электрически соединяет электронные компоненты. Кроме того, монтажная плата может быть расположена горизонтально относительно иллюстрации по ФИГ. 1, на которой монтажная плата может быть продольно параллельна центральной оси управляющего корпуса. В некоторых примерах датчик потока воздуха может содержать свою собственную монтажную плату или другой основной элемент, к которому он может быть прикреплён. В некоторых примерах может быть использована гибкая монтажная плата. Гибкая монтажная плата может быть выполнена в различных формах, включая по существу трубчатые формы. В некоторых примерах гибкая монтажная плата может быть скомбинирована с подложкой нагревателя, наложена на неё в виде слоя или может образовывать часть или всю подложку нагревателя.

[0082] Управляющий корпус 102 и картридж 104 могут содержать компоненты, выполненные с возможностью способствования взаимодействию по текучей среде друг с другом. Как показано на ФИГ. 2, управляющий корпус может содержать элемент 230 сопряжения, имеющий в себе полость 232. Основание 228 картриджа может быть выполнено с возможностью взаимодействия с элементом сопряжения и может включать в себя выступ 234, выполненный с возможностью вставки в полость. Такое взаимодействие может способствовать устойчивому соединению между управляющим корпусом и картриджем, а также установлению электрического соединения между источником 212 питания и управляющим компонентом 208 в управляющем корпусе и нагревательным элементом 220 в картридже. Также кожух 206 может содержать воздухозаборник 236, который может представлять собой выемку в кожухе, в которой он соединён с элементом сопряжения, что обеспечивает прохождение воздуха из окружающей среды вокруг элемента сопряжения в кожух, где он затем проходит через полость 232 элемента сопряжения в картридж через выступ 234.

[0083] Элемент сопряжения и основание, пригодные для использования согласно раскрытию настоящего изобретения, описаны в публикации заявки на патент США № 2014/0261495 под авторством Novak и др., которая включена в настоящий документ посредством ссылки. Например, элемент 230 сопряжения, как показано на ФИГ. 2, может образовывать внешнюю периферию 238, выполненную с возможностью сопряжения с внутренней периферией 240 основания 228. В одном примере внутренняя периферия основания может иметь радиус, по существу равный или незначительно превышающий радиус внешней периферии соединителя. Также соединитель может образовывать один или более выступов 242 на внешней периферии, выполненных с возможностью взаимодействия с одним или более углублениями 244, образованными на внутренней периферии основания. Однако для соединения основания с соединителем могут быть использованы различные другие примеры конструкций, форм и компонентов. В некоторых примерах соединение между основанием картриджа 104 и соединителем управляющего корпуса 102 может быть по существу постоянным, тогда как в других примерах указанное соединение между ними может быть разъёмным, так что, например, управляющий корпус может быть повторно использован с одним или более дополнительными картриджами, которые могут быть одноразовыми и/или многоразовыми.

[0084] Резервуар 218, показанный на ФИГ. 2, может представлять собой ёмкость или волокнистый резервуар, как описано в настоящем документе. Например, в данном примере резервуар может содержать один или более слоёв нетканого волокна, по существу образованного в форме трубки, охватывающей внутреннюю часть кожуха 216. Композиция предшественника аэрозоля может содержаться в резервуаре. Жидкие компоненты могут удерживаться с помощью резервуара, например, за счет сорбции. Резервуар может сообщаться по текучей среде с элементом 222 для переноса жидкости. В данном примере элемент для переноса жидкости может переносить композицию предшественника аэрозоля, хранимую в резервуаре, посредством капиллярного действия или посредством микронасоса к нагревательному элементу 220, который в данном примере представляет собой спираль из металлической проволоки. Как правило, нагревательный элемент расположен в устройстве для нагрева с элементом для переноса жидкости.

[0085] В некоторых примерах в резервуар 218 может быть встроен микрофлюидный чип, и количеством и/или массой композиции предшественника аэрозоля, доставленной из резервуара, можно управлять с помощью микронасоса, например, на основе технологий микроэлектромеханических систем (МЭМС). Другие примеры реализаций резервуаров и элементов для переноса, используемых в устройствах доставки аэрозоля согласно раскрытию настоящего изобретения, дополнительно описаны в настоящем документе, и такие резервуары и/или элементы для переноса могут быть включены в устройства, например, которые описаны в настоящем документе. В частности, конкретные комбинации нагревательных элементов и элементов для переноса, как дополнительно описано в настоящем документе, могут быть включены в устройства, например, которые описаны в настоящем документе.

[0086] При использовании, когда пользователь осуществляет затяжку через устройство 100 доставки аэрозоля, поток воздуха обнаруживают посредством датчика 210 расхода, а нагревательный элемент 220 активируют для испарения компонентов композиции предшественника аэрозоля. Осуществление затяжки через мундштучный конец устройства доставки аэрозоля вызывает вход воздуха из окружающей среды в воздухозаборник 236 и его проход через полость 232 в элементе 230 сопряжения и центральное отверстие в выступе 234 основания 228. В картридже 104 втягиваемый воздух смешивается с генерируемым паром для образования аэрозоля. Аэрозоль уносится, отсасывается или иным способом отводится от нагревательного элемента и выходит из отверстия 224 в мундштучном конце устройства доставки аэрозоля.

[0087] Для дополнительных подробностей относительно вариантов реализации устройства доставки аэрозоля, содержащего управляющий корпус и картридж в случае электронной сигареты см. вышеуказанную заявку на патент США № 15/836,086 под авторством Sur и заявку на патент США № 15/916,834 под авторством Sur и др., а также заявку на патент США № 15/916,696 под авторством Sur, поданные 9 марта 2018 года, которые также включены в настоящий документ посредством ссылки.

[0088] На ФИГ. 3-6 показаны варианты реализации устройства доставки аэрозоля, содержащего управляющий корпус и элемент в виде источника аэрозоля в случае устройства с нагревом, но без горения. Более конкретно, на ФИГ. 3 показано устройство 300 доставки аэрозоля согласно примеру реализации раскрытия настоящего изобретения. Устройство доставки аэрозоля может содержать управляющий корпус 302 и элемент 304 в виде источника аэрозоля. В различных вариантах реализации элемент в виде источника аэрозоля и управляющий корпус могут быть выровнены с обеспечением возможности работы постоянно или с возможностью рассоединения. В этом отношении, на ФИГ. 3 показано устройство доставки аэрозоля в соединенной конфигурации, а на ФИГ. 4 показано устройство доставки аэрозоля в разъединенной конфигурации.

[0089] Как показано на ФИГ. 4, в различных вариантах реализации раскрытия настоящего изобретения элемент 304 в виде источника аэрозоля может содержать нагреваемый конец 406, который выполнен с возможностью вставки в управляющий корпус 302, и мундштучный конец 408, на котором пользователь осуществляет втягивание для создания аэрозоля. В различных вариантах реализации по меньшей мере часть нагреваемого конца может содержать композицию 410 предшественника аэрозоля.

[0090] В различных вариантах реализации элемент 304 в виде источника аэрозоля или его часть может быть обернута во внешний оберточный материал 412, который может быть образован из любого материала, пригодного для обеспечения дополнительной конструкции и/или поддержки элемента в виде источника аэрозоля. В различных вариантах реализации внешний оберточный материал может содержать материал, который сопротивляется передаче тепла, который может включать бумагу или другой волокнистый материал, такой как целлюлозный материал. Внешний оберточный материал может также включать по меньшей мере один материал наполнителя, встроенный в волокнистый материал или диспергированный в него. В различных вариантах реализации материал наполнителя может иметь форму водонерастворимых частиц. Дополнительно, материал наполнителя может включать неорганические компоненты. В различных вариантах реализации внешний оберточный материал может быть образован из множества слоев, таких как нижележащий слой насыпью и вышележащий слой, такой как типичная оберточная бумага в сигарете. Такие материалы могут включать, например, легковесную волокнистую массу из утиля, такую как лен, пенька, сизаль, стебли риса и/или эспарто. Внешняя обертка может также включать материал, обычно используемый в фильтрующем элементе обычной сигареты, такой как ацетилцеллюлоза. Кроме того, избыточная длина внешнего оберточного материала на мундштучном конце 408 элемента в виде источника аэрозоля может служить просто для отделения композиции 410 предшественника аэрозоля от рта потребителя или для обеспечения пространства для размещения фильтрующего материала, как описано ниже, или для воздействия на затяжку, осуществляемую на изделии, или на характеристики потока пара или аэрозоля, выходящих из устройства во время реализации затяжки. Дальнейшее обсуждение, относящееся к конфигурациям внешних оберточных материалов, которые могут использоваться с настоящим изобретением, могут быть найдены в вышеуказанном патенте США № 9,078,473 под авторством Worm и др.

[0091] В различных вариантах реализации между композицией 410 предшественника аэрозоля и мундштучным концом 408 элемента 304 в виде источника аэрозоля могут существовать другие компоненты, причем мундштучный конец может включать фильтр 414, который может, например, быть выполнен из ацетилцеллюлозного или полипропиленового материала. Фильтр может дополнительно или в качестве альтернативы содержать пряди содержащего табак материала, как описано в патенте США № 5,025,814 под авторством Raker и др., который полностью включен в настоящий документ посредством ссылки. В различных вариантах реализации фильтр может увеличивать конструкционную целостность мундштучного конца элемента в виде источника аэрозоля и/или обеспечивать фильтрующую способность, при желании, и/или обеспечивать сопротивление затяжке. В некоторых вариантах реализации между композицией предшественника аэрозоля и мундштучным концом горловины может быть расположена одна или любая комбинация следующего: воздушный зазор; материалы с фазовым переходом для охлаждения воздуха; средство для высвобождения аромата; ионообменные волокна, способные к выборочной химической адсорбции; частицы аэрогеля в качестве фильтрующей среды и другие подходящие материалы.

[0092] Различные варианты реализации настоящего изобретения используют один или более нагревательных элементов кондуктивного типа для нагрева композиции 410 предшественника аэрозоля элемента 304 в виде источника аэрозоля. В различных вариантах реализации нагревательный элемент может быть выполнен в различных формах, например в виде фольги, пены, сетки, полого шара, полушара, дисков, спиралей, волокон, проволоки, пленок, нитей, полос, лент или цилиндров. Такие нагревательные элементы часто содержат металлический материал и выполнены с возможностью выработки тепла в результате электрического сопротивления, связанного с прохождением через них электрического тока. Такие резистивные нагревательные элементы могут быть расположены в прямом контакте с элементом в виде источника аэрозоля или вблизи него и, в частности, с композицией предшественника аэрозоля элемента в виде источника аэрозоля. Нагревательный элемент может быть расположен в управляющем корпусе и/или элементе в виде источника аэрозоля. В различных вариантах реализации композиция предшественника аэрозоля может содержать компоненты (т.е. теплопроводящие составляющие), которые встроены в часть в виде подложки или являются ее частью, при этом часть в виде подложки может служить в виде нагревательного узла или способствовать его функционированию. Некоторые примеры различных нагревательных элементов или элементов описаны в патенте США № 9,078,473 под авторством Worm и др.

[0093] Некоторые неограничивающие примеры различных конфигураций нагревательных элементов включают конфигурации, в которых нагревательный элемент расположен вблизи от элемента 304 в виде источника аэрозоля. Например, в некоторых примерах по меньшей мере часть нагревательного элемента может окружать по меньшей мере часть элемента в виде источника аэрозоля. В других примерах один или более нагревательных элементов могут быть расположены рядом с внешней частью элемента в виде источника аэрозоля при вставке в управляющий корпус 302. В других примерах по меньшей мере часть нагревательного элемента может проникать по меньшей мере в часть элемента в виде источника аэрозоля (такая как, например, один или более штырьков и/или игл, которые проникают в элемент в виде источника аэрозоля) при вставке элемента в виде источника аэрозоля в управляющий корпус. В некоторых случаях композиция предшественника аэрозоля может включать в себя конструкцию в контакте с композицией предшественника аэрозоля или множество шариков, или частиц, встроенных в нее, или иным образом являющихся ее частью, которые могут служить в качестве нагревательного элемента или упрощать его функционирование.

[0094] На ФИГ. 5 показан вид спереди устройства 300 доставки аэрозоля согласно примеру реализации раскрытия настоящего изобретения, а на ФИГ. 6 показан вид в разрезе устройства доставки аэрозоля по ФИГ. 5. В частности, управляющий корпус 302 показанного реализации может содержать кожух 516, который включает в себя отверстие 518, образованное на его взаимодействующем конце, датчик 520 расхода (например, датчик затяжки или переключатель давления), управляющий компонент 522 (например, схему обработки, и тому подобное), источник 524 питания (например, батарею, суперконденсатор), и концевую крышку, которая содержит индикатор 526 (например, LED). Источник питания может быть перезаряжаемым, а управляющий корпус может содержать схему зарядки, соединенную с источником питания и выполненную с возможностью управления его зарядкой.

[0095] В одном варианте реализации индикатор 526 может содержать один или более светоизлучающих диодов, светоизлучающих диодов на квантовых точках или тому подобное. Индикатор может быть соединен с возможностью передачи данных с управляющим компонентом 522 и может светиться, например, во время выполнения затяжки пользователем через элемент 304 в виде источника аэрозоля при соединении с управляющим корпусом 302, что обнаруживается датчиком 520 расхода.

[0096] Управляющий корпус 302 показанного варианта реализации включает в себя один или более нагревательных узлов 528 (отдельно или совместно называемых нагревательным узлом), выполненных с возможностью нагрева композиции 410 предшественника аэрозоля элемента 304 в виде источника аэрозоля. Хотя нагревательный узел различных вариантов реализации раскрытия настоящего изобретения может иметь множество форм, в конкретном варианте реализации, показанном на ФИГ. 5 и 6, нагревательный узел содержит внешний цилиндр 530 и нагревательный элемент 532 (компонент вырабатывания аэрозоля), который в этом варианте реализации содержит множество штырьков нагревателя, которые проходят от приемного основания 534 (в различных конфигурациях нагревательный узел или, более конкретно, штырьки нагревателя могут быть названы нагревателем). В показанном варианте реализации внешний цилиндр содержит вакуумную трубку с двойными стенками, изготовленную из нержавеющей стали, чтобы поддерживать нагрев, создаваемый штырьками нагревателя во внешнем цилиндре, и, более конкретно, поддерживать нагрев, создаваемый штырьками нагревателя в композиции предшественника аэрозоля. В различных вариантах реализации штырьки нагревателя могут быть изготовлены из одного или более проводящих материалов, в том числе, без ограничения, из меди, алюминия, платины, золота, серебра, железа, стали, латуни, бронзы, графита или любой их комбинации.

[0097] Как показано на чертеже, нагревательный узел 528 может проходить вблизи взаимодействующего конца кожуха 516 и может быть выполнен с возможностью по существу окружать часть нагреваемого конца 406 элемента 304 в виде источника аэрозоля, который включает композицию 410 предшественника аэрозоля. Таким образом, нагревательный узел может образовывать в целом трубчатую конфигурацию. Как показано на ФИГ. 5 и 6, нагревательный элемент 532 (например, множество штырьков нагревателя) окружен внешним цилиндром 530 с образованием приемной камеры 536. Таким образом, в различных вариантах реализации внешний цилиндр может содержать непроводящий изолирующий материал и/или конструкцию, включающую, без ограничения, изолирующий полимер (например, пластик или целлюлозу), стекло, резину, керамику, фарфор, вакуумную конструкцию с двойными стенками или любую их комбинацию.

[0098] В некоторых вариантах реализации одна или более частей или компонентов нагревательного узла 528 могут быть объединены композицией 410 предшественника аэрозоля, запакованы с ней и/или выполнены с ней за одно целое. Например, в некоторых вариантах реализации композиция предшественника аэрозоля может быть образована из материала, как описано выше, и может содержать один или более проводящих материалов, смешанных с ним. В некоторых из этих вариантов реализации контакты могут быть соединены напрямую с композицией предшественника аэрозоля таким образом, что элемент в виде источника аэрозоля вставлен в приемную камеру управляющего корпуса, причем контакты создают электрическое соединение с источником электроэнергии. В качестве альтернативы, контакты могут быть выполнены за одно целое с источником электроэнергии и могут проходить в приемную камеру таким образом, что, когда элемент в виде источника аэрозоля вставлен в приемную камеру управляющего корпуса, контакты создают электрическое соединение с композицией предшественника аэрозоля. Из-за присутствия проводящего материала в композиции предшественника аэрозоля приложение энергии от источника электроэнергии к композиции предшественника аэрозоля обеспечивает возможность протекания электрического тока, и, таким образом, высвобождения тепла из проводящего материала. Таким образом, в некоторых вариантах реализации нагревательный элемент может быть описан как выполненный за одно целое с композицией предшественника аэрозоля. В качестве неограничивающего примера графит или другой подходящий проводящий материал может быть смешан с материалом, образующим композицию предшественника аэрозоля, встроен в него или иным образом присутствовать непосредственно на нем или внутри него, с получением нагревательного элемента, выполненного за одно целое с указанным средством.

[0099] Как указано выше, в показанном варианте реализации внешний цилиндр 530 может также способствовать упрощению надлежащего расположения элемента 304 в виде источника аэрозоля, когда элемент в виде источника аэрозоля вставлен в кожух 516. В различных вариантах реализации внешний цилиндр нагревательного узла 528 может взаимодействовать с внутренней поверхностью кожуха с обеспечением выравнивания нагревательного узла относительно кожуха. Таким образом, в результате плотного соединения между нагревательным узлом продольная ось нагревательного узла может проходить по существу параллельно продольной оси кожуха. В частности, несущий цилиндр может проходить от отверстия 518 кожуха к приемному основанию 534 с образованием приемной камеры 536.

[0100] Размер и форма нагреваемого конца 406 элемента 304 в виде источника аэрозоля обеспечивают вставку в управляющий корпус 302. В различных вариантах реализации приемная камера 536 управляющего корпуса может быть охарактеризована как образованная стенкой с внутренней поверхностью и внешней поверхностью, причем внутренняя поверхность образует внутренний объем приемной камеры. Например, в показанных вариантах реализации внешний цилиндр 530 образует внутреннюю поверхность, образующую внутренний объем приемной камеры. В показанном варианте реализации внутренний диаметр внешнего цилиндра может быть немного больше, чем внешний диаметр соответствующего элемента в виде источника аэрозоля или приблизительно равен ему (например, для создания скользящей посадки) таким образом, что внешний цилиндр выполнен с возможностью направления элемента в виде источника аэрозоля в надлежащее положение (например, боковое положение) относительно управляющего корпуса. Таким образом, размер наибольшего внешнего диаметра (или другой размер в зависимости от конкретной формы поперечного сечения вариантов реализации) элемента источника аэрозоля может быть меньше внутреннего диаметра (или другого размера) на внутренней поверхности стенки открытого конца приемной камеры в управляющем корпусе. В некоторых вариантах реализации разница в соответствующих диаметрах может быть достаточно малой, так что элемент в виде источника аэрозоля плотно устанавливается в приемную камеру, а силы трения предотвращают перемещение элемента в виде источника аэрозоля без приложенного усилия. С другой стороны, разница может быть достаточной, чтобы обеспечить возможность проскальзывания элемента в виде источника аэрозоля в приемную камеру или из нее без необходимости в чрезмерном усилии.

[0101] В показанном варианте реализации управляющий корпус 302 выполнен таким образом, что, когда элемент 304 в виде источника аэрозоля вставлен в управляющий корпус, нагревательный элемент 532 (например, штырьки нагревателя) расположены в приблизительном радиальном центре по меньшей мере части композиции 410 предшественника аэрозоля нагреваемого конца 406 элемента в виде источника аэрозоля. Таким образом, при совместном использовании с твердой или полутвердой композицией предшественника аэрозоля штырьки нагревателя могут находиться в прямом контакте с композицией предшественника аэрозоля. В других вариантах реализации, например, при использовании совместно с экструдированной композицией предшественника аэрозоля, которая образует трубчатую конструкцию, штырьки нагревателя могут быть расположены внутри полости, образованной внутренней поверхностью экструдированной трубчатой конструкции, и не будут контактировать с внутренней поверхностью экструдированной трубчатой конструкции.

[0102] В ходе использования потребитель инициирует нагрев нагревательного узла 528 и, в частности, нагревательного элемента 532, который расположен рядом с композицией 410 предшественника аэрозоля (или ее конкретного слоя). Нагрев композиции предшественника аэрозоля обеспечивает высвобождение пригодного для вдыхания вещества внутри элемента 304 в виде источника аэрозоля для образования пригодного для вдыхания вещества. Когда потребитель осуществляет вдох на мундштучном конце 408 элемента в виде источника аэрозоля, воздух втягивается в элемент в виде источника аэрозоля через воздухозаборник 538, такой как отверстия или проходы в управляющем корпусе 302. Комбинация втягиваемого воздуха и выделяемого пригодного для вдыхания вещества вдыхается потребителем по мере выхода втягиваемых материалов из мундштучного конца элемента в виде источника аэрозоля. В некоторых вариантах реализации, чтобы инициировать нагрев, потребитель может вручную привести в действие кнопку или аналогичный компонент, который вызывает прием нагревательным элементом нагревательного узла электрической энергии от батареи или другого источника энергии. Электрическая энергия может подаваться в течение заданного периода времени или ей можно управлять вручную.

[0103] В некоторых вариантах реализации протекание электрической энергии по существу не продолжается между затяжками на устройстве 300 (хотя протекание энергии может продолжаться для поддержания температуры исходной линии выше, чем температура окружающей среды - например, температура, которая способствует быстрому нагреву до температуры активного нагрева). Однако в показанном варианте реализации нагрев инициируется действием затяжки потребителя посредством использования одного или более датчиков, таких как датчик 520 расхода. Как только затяжка будет прекращена, нагрев прекратится или уменьшится. Когда потребитель сделал достаточное количество затяжек, чтобы высвободить достаточное количество пригодного для вдыхания вещества (например, количество, достаточное, чтобы быть приравненным к типичному процессу курения), элемент 304 в виде источника аэрозоля может быть удален из управляющего корпуса 302 и выброшен. В некоторых вариантах реализации могут быть использованы дополнительные чувствительные элементы, такие как емкостные чувствительные элементы и другие датчики, как описано в заявке на патент США № 15/707,461 под авторством Phillips и др., которая включена в настоящий документ посредством ссылки.

[0104] В различных вариантах реализации элемент 304 в виде источника аэрозоля может быть образован из любого материала, подходящего для формирования и поддержания соответствующей формы, такой как трубчатая форма, и для удержания в ней композиции 410 предшественника аэрозоля. В некоторых вариантах реализации элемент в виде источника аэрозоля может быть образован одной стенкой или в других вариантах реализации множеством стенок, и может быть образован из материала (натурального или синтетического), который является устойчивым к высоким температурам, чтобы сохранять свою конструкционную целостность - например, не разрушаться - по крайней мере при температуре, которая представляет собой температуру нагрева, обеспечиваемую электрическим нагревательным элементом, как дополнительно описано в настоящем документе. Хотя в некоторых вариантах реализации может использоваться устойчивый к высоким температурам полимер, в других вариантах реализации элемент в виде источника аэрозоля может быть образован из бумаги, которая имеет по существу форму соломинки. Как далее описано в настоящем документе, элемент в виде источника аэрозоля может иметь один или более слоев, связанных с ним, которые служат по существу для предотвращения перемещения пара между ними. В одном примере реализации алюминиевый фольгированный слой может быть нанесен в виде слоя на одну поверхность элемента в виде источника аэрозоля. Также можно использовать керамические материалы. В дополнительных вариантах реализации можно использовать изолирующий материал, чтобы без необходимости не отводить тепло от композиции предшественника аэрозоля. Дополнительные примеры типов компонентов и материалов, которые могут использоваться для обеспечения функций, описанных выше, или использоваться в качестве альтернативы материалам и компонентам, указанным выше, могут быть тех типов, которые изложены в публикациях заявок на патент США № 2010/00186757 под авторством Crooks и др.; № 2010/00186757 под авторством Crooks и др.; и № 2011/0041861 под авторством Sebastian и др., все из которых включены в настоящий документ посредством ссылки.

[0105] В показанном варианте реализации управляющий корпус 302 включает в себя управляющий компонент 522, который управляет различными функциями устройства 300 доставки аэрозоля, в том числе подачей питания на электрический нагревательный элемент 532. Например, управляющий компонент может включать в себя схему обработки (которая может быть соединена с дополнительными компонентами, как дополнительно описано в настоящем документе), которая соединена электропроводящими проводами (не показаны) с источником 524 питания. В различных вариантах реализации схема обработки может управлять тем, когда и как нагревательный узел 528 и, в частности, штырьки нагревателя, принимают электрическую энергию для нагрева композиции 410 предшественника аэрозоля, чтобы обеспечить высвобождение пригодного для вдыхания вещества для вдыхания потребителем. В некоторых вариантах реализации такое управление может быть активировано датчиком 520 расхода, как более подробно описано выше.

[0106] Как видно на ФИГ. 5 и 6, нагревательный узел 528 показанного реализации содержит внешний цилиндр 530 и нагревательный элемент 532 (например, множество штырьков нагревателя), которые отходят от приемного основания 534. В некоторых вариантах реализации, например, в тех, в которых композиция 410 предшественника аэрозоля содержит трубчатую конструкцию, штырьки нагревателя могут быть выполнены с возможностью прохождения в полость, образованную внутренней поверхностью композиции предшественника аэрозоля. В некоторых вариантах реализации, например, в показанном варианте реализации, в котором композиция предшественника аэрозоля содержит твердое или полутвердое вещество, множество штырьков нагревателя выполнены с возможностью проникновения в композицию предшественника аэрозоля, содержащуюся в нагреваемом конце 406 элемента 304 в виде источника аэрозоля, когда элемент в виде источника аэрозоля вставлен в управляющий корпус 302. В таких вариантах реализации один или более компонентов нагревательного узла, включая штырьки нагревателя и/или приемное основание, могут быть изготовлены из антипригарного или устойчивого к пригоранию материала, например, конкретного алюминия, меди, нержавеющей стали, углеродистой стали и керамических материалов. В других вариантах реализации один или более компонентов нагревательного узла, включая штырьки нагревателя и/или приемное основание, могут быть изготовлены из антипригарного покрытия, включая, например, покрытия из политетрафторэтилена (ПТФЭ), такое как Teflon®, или другие покрытия, такие как устойчивое к пригоранию эмалевое покрытие или керамическое покрытие, такое как Greblon® или Thermolon™.

[0107] Кроме того, хотя в показанном варианте реализации имеется множество штырьков 532 нагревателя, которые по существу равномерно распределены вокруг приемного основания 534, следует отметить, что в других вариантах реализации может использоваться любое количество штырьков нагревателя, в том числе всего один, с любой другой подходящей пространственной конфигурацией. Кроме того, в различных вариантах реализации длина штырьков нагревателя может варьироваться. Например, в некоторых вариантах реализации штырьки нагревателя могут содержать небольшие выступы, в то время как в других вариантах реализации штырьки нагревателя могут проходить на любой части длины приемной камеры 536, включая примерно до 25%, примерно до 50%, примерно до 75% и примерно до полной длины приемной камеры. Еще в других вариантах реализации нагревательный узел 528 может принимать другие конфигурации. Примеры других конфигураций нагревателя, которые могут быть предназначены для использования в настоящем изобретении согласно приведенному выше обсуждению, могут быть найдены в патентах США № 5,060,671 под авторством Counts и др.; № 5,093,894 под авторством Deevi и др.; № 5,224,498 под авторством Deevi и др.; № 5,228,460 под авторством Sprinkel Jr. и др.; № 5,322,075 под авторством Deevi и др.; № 5,353,813 под авторством Deevi и др.; № 5,468,936 под авторством Deevi и др.; № 5,498,850 под авторством Das; № 5,659,656 под авторством Das; № 5,498,855 под авторством Deevi и др.; № 5,530,225 под авторством Hajaligol; № 5,665,262 под авторством Hajaligol; № 5,573,692 под авторством Das и др.; и № 5,591,368 под авторством Fleischhauer и др., которые полностью включены в настоящий документ посредством ссылки.

[0108] В различных вариантах реализации управляющий корпус 302 может содержать воздухозаборник 538 (например, одно или более отверстий или проходов) в нем для обеспечения входа воздуха из окружающей среды во внутреннюю часть приемной камеры 536. Таким образом, в некоторых вариантах реализации приемное основание 534 может также содержать воздухозаборник. Таким образом, в некоторых вариантах реализации, когда потребитель осуществляет затяжку на мундштучном конце элемента 304 в виде источника аэрозоля, воздух может втягиваться через воздухозаборник управляющего корпуса и приемного основания в приемную камеру, проходить в элемент в виде источника аэрозоля и втягиваться через композицию 410 предшественника аэрозоля элемента в виде источника аэрозоля для вдыхания потребителем. В некоторых вариантах реализации втянутый воздух переносит пригодное для вдыхания вещество через необязательный фильтр 414 и наружу из отверстия на мундштучном конце 408 элемента в виде источника аэрозоля. С нагревательным элементом 532, расположенным внутри композиции предшественника аэрозоля, штырьки нагревателя могут быть активированы для нагрева композиции предшественника аэрозоля и вызывать высвобождение пригодного для вдыхания вещества через элемент в виде источника аэрозоля.

[0109] Как описано выше со ссылкой, в частности, на ФИГ. 5 и 6, различные варианты реализации раскрытия настоящего изобретения используют нагреватель кондуктивного типа для нагрева композиции 410 предшественника аэрозоля. Как также указано выше, различные другие варианты реализации используют индукционный нагреватель для нагрева композиции предшественника аэрозоля. В некоторых из этих вариантов реализации нагревательный узел 528 может быть выполнен в виде индукционного нагревателя, который содержит трансформатор с индукционным передатчиком и индукционным приемником. В вариантах реализации, в которых нагревательный узел выполнен в виде индукционного нагревателя, внешний цилиндр 530 может быть выполнен в виде индукционного передатчика, а нагревательный элемент 532 (например, множество штырьков нагревателя), который проходит от приемного основания 534, может быть выполнен в виде индукционного приемника. В различных вариантах реализации индукционный передатчик и/или индукционный приемник могут быть расположены в управляющем корпусе 302 и/или элементе 304 в виде источника аэрозоля.

[0110] В различных вариантах реализации внешний цилиндр 530 и нагревательный элемент 532 в виде индукционного приемника и индукционного передатчика могут быть изготовлены из одного или более проводящих материалов, и в дополнительных вариантах реализации индукционный приемник может быть изготовлен из ферромагнитного материала, в том числе, без ограничения, кобальта, железа, никеля и их комбинаций. В одном примере реализации фольгированный материал выполнен из проводящего материала, а штырьки нагревателя выполнены из ферромагнитного материала. В различных вариантах реализации приемное основание может быть выполнено из непроводящего и/или изоляционного материала.

[0111] Внешний цилиндр 530 в виде индукционного передатчика может содержать слоистый материал с фольгированным материалом, который окружает несущий цилиндр. В некоторых вариантах реализации фольгированный материал может включать в себя электрическую дорожку, нанесенную на него посредством печати, такую как, например, одна или более электрических дорожек, которые могут в некоторых вариантах реализации образовывать структуру геликоидальной катушки, когда фольгированный материал расположен вокруг нагревательного элемента 532 в виде индукционного приемника. Каждый из фольгированного материала и несущего цилиндра могут образовывать трубчатую конфигурацию. Несущий цилиндр может быть выполнен с возможностью обеспечения опоры для фольгированного материала таким образом, что фольгированный материал не вступает в контакт с штырьками нагревателя и, таким образом, не приводит к короткому замыканию с ними. Таким образом, несущий цилиндр могут содержать непроводящий материал, который может быть по существу прозрачным для колебательного магнитного поля, вырабатываемого фольгированным материалом. В различных вариантах реализации фольгированный материал может быть встроен в несущий цилиндр или иным образом соединен с ним. В показанном варианте реализации фольгированный материал взаимодействует с наружной поверхностью несущего цилиндра; однако в других вариантах реализации фольгированный материал может быть расположен на наружной поверхности несущего цилиндра или быть полностью встроен в несущий цилиндр.

[0112] Фольгированный материал внешнего цилиндра 530 может быть выполнен с возможностью создания колебательного магнитного поля (например, магнитного поля, которое изменяется периодически во времени) при направлении через него переменного тока. Штырьки нагревателя нагревательного элемента 532 могут быть по меньшей мере частично расположены или размещены во внешнем цилиндре и могут содержать проводящий материал. Путем направления переменного тока через фольгированный материал в штырьках нагревателя могут создаваться вихревые токи за счет индукции. Вихревые токи, протекающие через сопротивление материала, образующего штырьки нагревателя, могут нагревать его с помощью джоулевой теплоты (т.е. за счет эффекта Джоуля). Штырьки нагревателя могут нагреваться беспроводным способом с образованием аэрозоля из композиции 410 предшественника аэрозоля, расположенной вблизи штырьков нагревателя.

[0113] Другие варианты реализации устройства доставки аэрозоля, управляющего корпуса и элемента в виде источника аэрозоля описаны в вышеуказанной заявке на патент США № 15/916,834 под авторством Sur и др., в заявке на патент США № 15/916,696 под авторством Sur и в заявке на патент США № 15/836,086 под авторством Sur.

[0114] На ФИГ. 7 и 8 показаны варианты реализации устройства доставки аэрозоля, включающего в себя управляющий корпус и картридж в случае устройства без нагрева и без горения. В этом отношении, на ФИГ. 7 показан вид сбоку устройства 700 доставки аэрозоля, включающего в себя управляющий корпус 702 и картридж 704 согласно различным примерам реализации настоящего изобретения. В частности, на ФИГ. 7 показаны управляющий корпус и картридж, которые соединены друг с другом. Управляющий корпус и картридж могут быть выровнены с обеспечением возможности работы и рассоединения.

[0115] На ФИГ. 8 более подробно показано устройство 700 доставки аэрозоля в соответствии с некоторыми примерами реализаций. Как видно на виде с частичным разрезом, устройство доставки аэрозоля может содержать управляющий корпус 702 и картридж 704, каждый из которых содержит множество соответствующих компонентов. Компоненты, показанные на ФИГ. 8, представляют собой типичный пример компонентов, которые могут присутствовать в управляющем корпусе и картридже и не предназначены для ограничения объема компонентов, охватываемых раскрытием настоящего изобретения. Как показано на чертеже, например, управляющий корпус может быть образован кожухом управляющего корпуса или оболочкой 806, которая может включать в себя управляющий компонент 808 (например, схему обработки и тому подобное), устройство 810 ввода, источник 812 питания и индикатор 814 (например, светоизлучающий диод, светоизлучающий диод на квантовых точках), и такие компоненты могут быть выровнены различным образом. В настоящем документе конкретный пример подходящего управляющего компонента включает микроконтроллеры PIC16 (L) F1713 / 6 от компании Microchip Technology Inc., которые описаны в Microchip Technology, Inc., AN2265, Vibrating Mesh Nebulizer Reference Design (2016), который включен посредством ссылки.

[0116] Картридж 704 может быть образован кожухом, иногда называемым оболочкой 816 картриджа, в которой заключен резервуар 818, выполненный с возможностью удержания композиции предшественника аэрозоля, и содержащий сопло 820, имеющее по меньшей мере одну пьезоэлектрическую /пьезомагнитную сетку (компонент вырабатывания аэрозоля). Аналогично вышеизложенному, в различных конфигурациях эта конструкция может именоваться емкостью; и, соответственно, термины «картридж», «емкость» и тому подобное. могут использоваться взаимозаменяемым образом для обозначения оболочки или иного кожуха, заключающего в себе резервуар для композиции предшественника аэрозоля и содержащей сопло.

[0117] Резервуар 818, показанный на ФИГ. 8, может представлять собой ёмкость или волокнистый резервуар, как описано в настоящем документе. Резервуар может сообщаться по текучей среде с соплом 820 для переноса композиции предшественника аэрозоля, хранящейся в кожухе резервуара, к соплу. Отверстие 822 может находиться в оболочке 816 картриджа (например, на кончике мундштука), чтобы обеспечить выход образованного аэрозоля из картриджа 704.

[0118] В некоторых примерах элемент для переноса может быть расположен между резервуаром 818 и соплом 820 и выполнен с возможностью управления количеством композиции предшественника аэрозоля, пропущенным или доставленным из резервуара к соплу. В некоторых примерах в картридж 704 может быть встроен микрофлюидный чип, и количеством и/или массой композиции предшественника аэрозоля, доставленной из резервуара, можно управлять с помощью одного или более микрофлюидных компонентов. Один пример микрофлюидного компонента представляет собой микронасос 824, например, на основе технологий микроэлектромеханических систем (МЭМС). Примеры подходящих микронасосов включают в себя модель микронасоса MDP2205 и другие от компании thinXXS Microtechnology AG, микронасосы моделей mp5 и mp6 и другие от компании Bartels Mikrotechnik GmbH и пьезоэлектрические микронасосы от компании Takasago Fluidic Systems.

[0119] Как также показано на чертеже, в некоторых примерах между микронасосом 824 и соплом 820 может быть расположен микрофильтр 826 для фильтрования композиции предшественника аэрозоля, доставленной к соплу. Как и микронасос, микрофильтр представляет собой микрофлюидный компонент. Примеры подходящих микрофильтров включают проточные микрофильтры, изготовленные с использованием технологии лаборатория на чипе (lab-on-a-chip, LOC).

[0120] При использовании, когда устройство 810 ввода обнаруживает ввод пользователя для активации устройства доставки аэрозоля, пьезоэлектрическая/пьезомагнитная сетка активируется для вибрации и, таким образом, втягивания композиции предшественника аэрозоля через сетку. При этом образуются капли композиции предшественника аэрозоля, которые объединяются с воздухом с образованием аэрозоля. Аэрозоль уносится, отсасывается или иным способом отводится от сетки и выходит из отверстия 822 в мундштучном конце устройства доставки аэрозоля.

[0121] Устройство 700 доставки аэрозоля может содержать устройство 810 ввода, такое как переключатель, датчик или чувствительный элемент для управления подачей электроэнергии к по меньшей мере одной пьезоэлектрической/пьезомагнитной сетке сопла 820, когда требуется выработка аэрозоля (например, во время затяжки во время использования). Таким образом, например, обеспечен метод или способ отключения мощности, подаваемой к сетке, когда устройство доставки аэрозоля не задействовано для реализации затяжки в процессе эксплуатации, и для включения питания для приведения в действие или запуска выработки и выдачи аэрозоля из сопла во время затяжки. Дополнительные характерные типы чувствительных и обнаруживающих механизмов, их структура и конфигурация, их компоненты и общие способы их работы описаны выше и в патенте США № 5,261,424 под авторством Sprinkel, Jr., в патенте США № 5,372,148 под авторством McCafferty и др., и в публикации заявки на патент PCT № WO 2010/003480 под авторством Flick, все из которых включены в настоящий документ посредством ссылки.

[0122] Для получения дополнительной информации относительно вышеупомянутого и других вариантов реализации устройства доставки аэрозоля в случае устройства без нагрева и без горения см. заявку на патент США № 15/651,548 под авторством Sur, поданную 17 июля 2017 г., которая включена в настоящий документ посредством ссылки.

[0123] Как описано выше, устройство доставки аэрозоля примеров реализации может включать в себя различные электронные компоненты в контексте либо электронной сигареты, устройства с нагревом, но без горения или устройства без нагрева и без горения, или даже в случае устройства, которое включает в себя функциональность одного или более из электронной сигареты, устройства с нагревом, но без горения или устройства без нагрева и без горения. На ФИГ. 9 показана электрическая схема устройства 900 доставки аэрозоля, которая может представлять собой любое одно или более из устройств 100, 300, 700 доставки аэрозоля или включать функциональность любого одного или более указанных устройств, согласно различным примерам реализации настоящего изобретения.

[0124] Как показано на ФИГ. 9, устройство 900 доставки аэрозоля включает в себя управляющий корпус 902 с управляющим компонентом 904 (со схемой 906 обработки) и источником 908 питания, которые могут соответствовать соответствующему одному из следующего или включать его функциональность: управляющий корпус 102, 302, 702, управляющий компонент 208, 522, 808 и источник 212, 524, 812 питания. Устройство доставки аэрозоля также включает в себя компонент 910 вырабатывания аэрозоля, который может соответствовать нагревательному элементу 222, 534 или пьезоэлектрической/пьезомагнитной сетке сопла 820 или включать его функциональность. В некоторых вариантах реализации устройство доставки аэрозоля и, в частности, управляющий корпус включает в себя выводы 912, выполненные с возможностью соединения источника 904 питания с устройством доставки аэрозоля или, в частности, с управляющим корпусом. Управляющий корпус может включать в себя компонент вырабатывания аэрозоля или вторые выводы 914, выполненные с возможностью соединения компонента вырабатывания аэрозоля с управляющим корпусом.

[0125] В некоторых примерах устройство 900 доставки аэрозоля включает в себя по меньшей мере один датчик 916, включающий в себя в некоторых примерах первый датчик 916a и/или один или более вторых датчиков 916b, выполненных с возможностью вырабатывания значений измерения свойств во время использования устройства 900 доставки аэрозоля. В этом отношении первый датчик может соответствовать датчику 210, 520 или устройству 810 ввода или включать его функциональность. Первый датчик может быть датчиком давления, выполненным с возможностью вырабатывания значений измерения давления, вызванного протеканием воздуха через по меньшей мере часть устройства доставки аэрозоля, или иным образом с возможностью приема входного сигнала, указывающего на использование устройства доставки аэрозоля. Первый датчик выполнен с возможностью преобразования значений измерений/ввода пользователя в соответствующие электрические сигналы, которое может включать преобразование аналогового сигнала в цифровой. В некоторых примерах этот первый датчик может быть цифровым датчиком, цифровым датчиком давления и тому подобное, некоторые подходящие примеры которых производятся компанией Murata Manufacturing Co., Ltd.

[0126] Схема 906 обработки может быть выполнена с возможностью переключаемого соединения источника 908 питания с нагрузкой 918, включающей в себя компонент 910 вырабатывания аэрозоля, с тем чтобы обеспечить, таким образом, питание указанного компонента вырабатывания аэрозоля. Более конкретно, например, схема обработки может быть выполнена с возможностью приема соответствующих электрических сигналов от первого датчика 916a и в ответ на это соединения источника питания с нагрузкой, включающей в себя компонент вырабатывания аэрозоля, с тем чтобы обеспечить, таким образом, питание компонента вырабатывания аэрозоля. Схема обработки может быть выполнена с возможностью обработки соответствующих электрических сигналов для определения состояния включения/выключения и может модулировать переключаемое соединение источника питания с нагрузкой пропорционально значениям измерений/вводу пользователя, вырабатываемого первым датчиком. В некоторых примерах управляющий компонент 904 также включает в себя переключатель 920 нагрузки по шине питания (LS) между первым датчиком и нагрузкой, и управляемый схемой обработки для соединения источника питания с нагрузкой, включающей в себя компонент вырабатывания аэрозоля, и отсоединения от нее.

[0127] Второй датчик(датчики) 916b, как и первый датчик 916a, также выполнен(ы) с возможностью вырабатывания значений измерения свойств во время использования устройства 900 доставки аэрозоля. Указанные вторые датчики могут содержать любое количество различных типов датчиков. Примеры подходящих датчиков включают в себя датчик тока, датчик напряжения, датчик сопротивления, машиночитаемое считывающее устройство информации, датчик положения, акселерометр, микрофон и тому подобное. Машиночитаемое считывающее устройство информации, в частности, представляет собой считывающее устройство, выполненное с возможностью считывания машиночитаемой информации, например, в соответствии с любым из множества различных методов автоматической идентификации и захвата данных (AIDC) (например, штрих-код, радиочастотная идентификация и т.д.). Датчик положения выполнен с возможностью определения своего географического положения рядом различных способов, например, путем взаимодействия со спутниковой навигационной системой, такой как Глобальная система позиционирования (GPS). В этом отношении географическое положение может быть задано в координатах (например, широта, долгота). В других примерах географическое положение может быть указано по адресу или другому идентификатору структуры или участка земли, или даже далее по местоположению в пределах структуры или участка земли. В конкретном примере географическое положение может быть указано по адресу рабочего места пользователя или, возможно, более конкретно, по местоположению зала для курения на рабочем месте пользователя.

[0128] Хотя также датчик, показанный отдельно на ФИГ. 9, устройство 900 доставки аэрозоля в некоторых примерах также включает в себя систему с камерой с цифровой камерой 922 и поддерживающую электронику, которая в некоторых примерах может содержать схему 906 обработки. Цифровая камера может быть выполнена с возможностью захвата изображений объекта или сцены в поле ее зрения, и эти изображения могут быть переносимыми локально на плату устройства доставки аэрозоля или на внешнее вычислительное устройство. Изображения могут содержать неподвижные изображения или видео, или в некоторых примерах цифровая камера может быть выполнена с возможностью выборочного захвата неподвижных изображений или захвата видео. Более подробная информация о подходящей системе с камерой описана в патенте США № 9,955,733 под авторством Sur и др., который включен в настоящий документ посредством ссылки.

[0129] Как описано выше, в некоторых примерах управляющий компонент 904 включает в себя интерфейс 924 связи для обеспечения беспроводного соединения с одной или более сетями, вычислительными устройствами или другими устройствами на подходящей основе. В этом отношении на ФИГ. 10 показана система 1000 связи, содержащая устройство 900 доставки аэрозоля. Интерфейс связи может быть выполнен с возможностью установления или подключения к вычислительному устройству 1002, внешнему по отношению к устройству доставки аэрозоля (внешнему вычислительному устройству). Это вычислительное устройство может также быть выполнено в виде нескольких разных устройств, например в виде нескольких разных мобильных компьютеров. Более конкретные примеры подходящих мобильных компьютеров включают портативные компьютеры (например, переносные компьютеры, ноутбуки и планшетные компьютеры), мобильные телефоны (например, сотовые телефоны и смартфоны), носимые на теле компьютеры (например, умные часы) и тому подобное. В других примерах вычислительное устройство может быть выполнено в виде, отличном от мобильного компьютера, например в виде настольного компьютера, серверного компьютера или тому подобное. В других примерах вычислительное устройство может быть реализовано в виде другого устройства доставки аэрозоля.

[0130] Дополнительно или в качестве альтернативы в некоторых примерах интерфейс 924 связи в устройстве 900 доставки аэрозоля выполнен с возможностью обеспечения установления или подключения к беспроводной локальной сети 1004, которая содержит вычислительное устройство 1002. Примеры подходящих технологий беспроводной локальной сети включают те, которые основаны на стандартах IEEE 802.15 или определяются ими, в том числе Bluetooth, Bluetooth low energy (Bluetooth LE), ZigBee, инфракрасную (например, IrDA), радиочастотную идентификацию (radio-frequency identification, RFID), беспроводную USB и т.д. В некоторых примерах схема 906 обработки может быть выполнена с возможностью обеспечения полудуплексной связи Bluetooth с низким энергопотреблением с вычислительным устройством посредством интерфейса беспроводной связи. Другие примеры подходящих технологий беспроводной локальной сети включают Wi-Fi Direct, а также некоторые другие технологии, основанные на стандартах IEEE 802.11 или определяемые ими и поддерживающие непосредственную связь устройства с устройством.

[0131] В некоторых примерах интерфейс 924 связи в устройстве 900 доставки аэрозоля может быть выполнен с возможностью обеспечения подключения к беспроводной локальной сети 1006. Примеры подходящих технологий беспроводной локальной сети включают те, которые основаны на стандартах IEEE 802.11 или определяются ими и продаются как Wi-Fi. Беспроводная локальная сеть содержит надлежащие сетевые аппаратные средства, некоторые из которых могут быть встроенными, а другие из них могут быть отдельными и присоединенными. Как показано на фигуре, беспроводная локальная сеть содержит, например, точку 1008 беспроводного доступа, выполненную для того, чтобы беспроводные устройства, включая устройство 900 доставки аэрозоля и вычислительное устройство 1002, имели возможность соединения с беспроводной локальной сетью. Как также показано на чертеже, например, WLAN может включать в себя шлюзовое устройство 1010, такое как резидентный шлюз, выполненный с возможностью подключения WLAN к внешней компьютерной сети 1012, такой как глобальная сеть (WAN), такая как Интернет. В некоторых примерах точка беспроводного доступа или шлюзовое устройство могут включать в себя встроенный маршрутизатор, к которому могут быть подключены другие системы или устройства. WLAN может также содержать другое встроенное или отдельное и подключенное сетевое оборудование, такое как сетевой коммутатор, концентратор, модем цифровой абонентской линии (digital subscriber line, DSL), кабельный модем и тому подобное.

[0132] В некоторых примерах система 1000 может также включать в себя сервисную платформу 1014, которая может быть реализована в виде компьютерной системы, доступной через WLAN 1006 или внешнюю сеть 1012 (как показано на чертеже). Сервисная платформа может содержать один или более серверов, которые могут быть выполнены в виде одного или более лезвийных серверов, облачную вычислительную инфраструктуру, распределенную базу данных и т.п. В некоторых примерах сервисная платформа реализована как распределенное вычислительное устройство, включающее множество вычислительных устройств, например, которые могут быть использованы для обеспечения инфраструктуры облачных вычислений или распределенной базы данных. Один пример подходящей распределенной базы данных представляет собой блокчейн, который представляет собой общий, неизменный реестр для записи транзакций. И в этих примерах вычислительные устройства, которые образуют сервисную платформу, могут связываться друг с другом через сеть, такую как внешняя сеть.

[0133] В некоторых примерах возможен доступ к сервисной платформе 1014 со стороны устройства 900 доставки аэрозоля через беспроводную локальную сеть 1006 и внешнюю сеть 1012, и сервисная платформа выполнена с возможностью обеспечения одного или более сервисов для пользователя указанного устройства доставки аэрозоля и, возможно, для пользователей других устройств доставки аэрозоля. Например, сервисной платформой может управлять розничный продавец устройств доставки аэрозоля или компонентов устройств доставки аэрозоля, композиции предшественника аэрозоля или тому подобного. Сервисная платформа может обеспечить пользователю возможность заказа или повторного заказа композиции предшественника аэрозоля, доступа к различным признакам и их использованию, например, для мониторинга, отслеживания или передачи модели машинного обучения, профиля пользователя или информации, полученной из модели машинного обучения, профиля пользователя или тому подобного (более подробно описано ниже). В этом отношении сервисная платформа может хранить модель машинного обучения и/или профиль пользователя и позволять пользователю передавать модель машинного обучения или профиль пользователя или и то, и другое между различными устройствами доставки аэрозоля. Или устройство доставки аэрозоля может быть выполнено с возможностью передачи от устройства к устройству от одного устройства доставки аэрозоля к другому устройству доставки аэрозоля (например, вычислительному устройству 1002, выполненному в виде устройства доставки аэрозоля).

[0134] Аналогично устройству 900 доставки аэрозоля, в некоторых примерах вычислительное устройство 1002 выполнено с возможностью доступа к сервисной платформе 1014 через беспроводную локальную сеть 1006 и внешнюю сеть 1012, хотя беспроводная локальная сеть или внешняя сеть с устройством доставки аэрозоля и с вычислительным устройством могут быть разными. Вычислительное устройство может включать в себя или иным образом обеспечивать установленное приложение или другой интерфейс, через который может быть доступна сервисная платформа. Это приложение или другой интерфейс могут представлять собой или могут быть оснащены приложением тонкого клиента и/или другим приложением клиента, таким как приложение веб-браузера, посредством которого обеспечивается возможность доступа к веб-странице (например, сервисному порталу), обеспечиваемой с помощью сервисной платформы. Еще в одном примере приложение или другой интерфейс могут представлять собой или могут быть оснащены специализированным приложением, таким как мобильное приложение, установленное на вычислительном устройстве, выполненном в виде мобильного вычислительного устройства.

[0135] Снова со ссылкой на ФИГ. 9 и с дополнительной ссылкой на ФИГ. 10, в примерах, в которых устройство 900 доставки аэрозоля включает в себя систему с камерой с цифровой камерой 922, цифровая камера может быть выполнена с возможностью захвата изображения лица (внешнего вида лица) предпринимающего попытку пользователя устройства доставки аэрозоля. В этих примерах схема 906 обработки может быть выполнена с возможностью выполнения распознавания лица с использованием изображения лица для проверки того, что предпринимающий попытку пользователь является авторизованным пользователем устройства доставки аэрозоля. Таким образом, схема обработки может быть выполнена с возможностью управления по меньшей мере одним функциональным элементом устройства доставки аэрозоля на основе проверки предпринимающего попытку пользователя. Это может включать в себя схему обработки, выполненную с возможностью изменения заблокированного состояния устройства доставки аэрозоля на основе проверки предпринимающего попытку пользователя.

[0136] Устройство 900 доставки аэрозоля может быть выполнено с возможностью связи с сервисной платформой 1014 для осуществления распознавания лица, или устройство доставки аэрозоля может осуществлять распознавание лица локально без сервисной платформы. В последнем примере схема 906 обработки может быть выполнена с возможностью выполнения узловой аналитики (иногда называемой аналитикой по узлам), в которой аналитическое вычисление изображения лица выполняется локально в устройстве доставки аэрозоля. Таким образом, распознавание лица может быть выполнено без сохранения изображения лица, причем вычисления выполняются быстро, а контуры сохраняются в встроенной памяти. Узловая аналитика может потреблять меньше вычислительной мощности и обеспечивать распознавание лица с уменьшенной задержкой. Узловая аналитика также может повысить безопасность и потреблять меньше энергии на устройстве доставки аэрозоля.

[0137] В некоторых примерах схема 906 обработки может быть выполнена с возможностью выполнения узловой аналитики в ответ на визуальное событие, такое как появление в поле зрения цифровой камеры 922 предпринимающего попытку пользователя. В ответ цифровая камера может захватывать изображение лица предпринимающего попытку пользователя, а схема 906 обработки может быть выполнена с возможностью локального выполнения распознавания лица с использованием изображения для проверки того, что предпринимающий попытку пользователь является авторизованным пользователем устройства доставки аэрозоля, без доступа к сервисной платформе 1014.

[0138] Схема 906 обработки может выполнять распознавание лица любым из множества различных способов. В некоторых примерах схема обработки может быть обучена распознаванию лица авторизованного пользователя с использованием одного или более эталонных изображений авторизованного пользователя, которые могут образовывать обучающую выборку для распознавания лица. Это обучение может привести по меньшей мере к пороговой точности в проверке авторизованного пользователя и может быть выполнено до того, как распознавание лица будет использовано для управления функциональным элементом(ами) устройства 900 доставки аэрозоля, таким как заблокированное состояние устройства доставки аэрозоля. В некоторых дополнительных примерах начальное обучение может быть выполнено для достижения по меньшей мере пороговой точности, а затем может продолжаться по мере выполнения распознавания лица, при этом проверенные изображения авторизованного пользователя добавляются в обучающую выборку для распознавания лица.

[0139] В некоторых примерах изображение лица может быть разделено на несколько точек (например, 100 точек), которые могут быть использованы для проверки того, что предпринимающий попытку пользователь является авторизованным пользователем. Схема 906 обработки может также включать в себя логику распознавания объекта, чтобы отличать изображение лица от изображения другого объекта. Это может помочь локализовать процесс и уменьшить задержку или ошибку вычисления по сравнению с методами, которые включают по меньшей мере часть анализа, выполняемого удаленно от устройства 900 доставки аэрозоля.

[0140] Цифровая камера 922 может представлять собой или включать в себя линейный формирователь изображения для захвата изображения лица, или цифровая камера может представлять собой или включать в себя логарифмический формирователь изображения. По сравнению с линейным формирователем изображения, логарифмический формирователь изображения может быть выполнен с возможностью обеспечения более высокого динамического диапазона для обработки изображения в дополнение к уменьшенной зависимости от изменений яркости, которые могут возникать из-за теней, отражений и тому подобного. Это может улучшить захват изображения, что, в свою очередь, может улучшить анализ изображения.

[0141] Линейный формирователь изображения обычно использует пиксель, который генерирует напряжение в качестве линейной функции света, что может привести к ограниченному контрасту. Контрастность в линейном формирователе изображения также может зависеть от яркости, что может вызвать проблемы с контрастом на основе отражения. Логарифмический формирователь изображения может уменьшить, если не устранить эти проблемы. В логарифмическом формирователе изображения пиксель генерирует напряжение в виде логарифмической функции света, что может улучшить контрастность. Логарифмический формирователь изображения может также обеспечивать более широкий диапазон уровней света и, таким образом, повышенную контрастность благодаря логарифмически генерируемому напряжению пикселя. В местах, в которых генерируются тени или которые имеют облачный покров, логарифмический формирователь изображения может быть более полезным, чем линейный формирователь изображения. Логарифмический формирователь изображения также может быть полезен, когда на человеке присутствует чрезмерное отражение из-за прожекторов или внезапной вспышки света.

[0142] В дополнение к распознаванию лица или вместо него устройство 900 доставки аэрозоля может быть оснащено другими функциями машинного обучения. В соответствии с некоторыми примерами реализаций схема 906 обработки может быть выполнена с возможностью записи данных для множества использований устройства доставки аэрозоля. Для каждого использования данные могут включать в себя измерения свойств от датчиков 916, включающих первый датчик 916a и/или второй датчик(датчики) 916b. Затем схема обработки может быть выполнена с возможностью построения модели машинного обучения для прогнозирования целевой переменной и развертывания модели машинного обучения для прогнозирования целевой переменной с целью управления по меньшей мере одним функциональным элементом устройства доставки аэрозоля на ее основе. В этом отношении модель машинного обучения может быть построена с использованием алгоритма машинного обучения, по меньшей мере одного признака, выбранного из указанных свойств, и обучающей выборки, полученной из значений измерений указанных свойств.

[0143] В некоторых примерах множество использований устройства 900 доставки аэрозоля может включать в себя соответствующие затяжки пользователя, каждая из которых вызывает протекание воздуха через по меньшей мере часть кожуха устройства доставки аэрозоля и предназначена для вдыхания пользователем аэрозоля. В некоторых из этих примеров схема 906 обработки может быть выполнена с возможностью измерения свойств от датчиков 916 с указанием времени и продолжительности соответствующих затяжек пользователя. В некоторых примерах время и продолжительность могут быть обеспечены или иным образом определены из часов реального времени (RTC) в схеме обработки или могут быть доступны для схемы обработки.

[0144] Целевая переменная может быть любой из множества различных переменных для различных применений или вариантов использования. Целевая переменная может представлять собой параметр здоровья пользователя, основанный на указанном параметре активности и дополнительно основанный на интенсивности использования, которая зависит от времени и продолжительности соответствующих затяжек пользователя. В некоторых примерах целевая переменная может представлять собой или включать в себя профиль пользователя, который зависит по меньшей мере от одного из указанных свойств, а также от времени и длительности соответствующих затяжек пользователя.

[0145] В некоторых примерах профиль пользователя может включать в себя информацию, которая указывает на прогнозируемый период неиспользования устройства 900 доставки аэрозоля. В некоторых из этих примеров управление функциональным элементом(ами) устройства доставки аэрозоля может включать в себя выполнение схемы 906 обработки с возможностью вызывать переход устройства доставки аэрозоля в спящий режим в течение прогнозируемого периода неиспользования. Спящий режим может представлять собой маломощный или энергосберегающий режим, в котором питание может быть отключено от таких компонентов, как первый датчик 916a, который может не потребоваться в течение периода неиспользования. В некоторых примерах этот режим может содержать компоненты питания, которые могут быть использованы для зарядки источника 908 питания устройства доставки аэрозоля, что может быть особенно полезно в случаях, когда источник питания выполнен с возможностью перезарядки от беспроводного зарядного устройства на основе РЧ.

[0146] Как указано выше и более подробно описано ниже, профиль пользователя может зависеть от соответствующих затяжек пользователя. В этом отношении профиль пользователя может включать в себя или иным образом определять профиль затяжки пользователя. Профиль затяжки может описывать соответствующие затяжки пользователя. Профиль затяжки может включать в себя время и продолжительность соответствующих затяжек пользователя. Дополнительно или в качестве альтернативы, профиль затяжки может включать в себя любое из свойств, которые характерны для соответствующих затяжек пользователя или иным образом относятся к ним. Как описано ниже, например, это может включать в себя измерения давления, которые пропорциональны интенсивности соответствующих затяжек пользователя, измерения давления, которые пропорциональны общему количеству вещества в виде твердых частиц (total particular matter, TPM) в аэрозоле, вырабатываемом во время соответствующих затяжек пользователя, мощность, рассеиваемую компонентом вырабатывания аэрозоля во время соответствующих затяжек, композицию предшественника аэрозоля, используемую во время соответствующих затяжек пользователя, географическое положение устройства доставки аэрозоля во время соответствующих затяжек или тому подобное. Другие примеры свойств, которые могут быть включены в профиль затяжки, см. в заявке на патент Великобритании № 1818007.5, поданной 5 ноября 2018 года, которая включена в настоящий документ посредством ссылки.

[0147] В некоторых примерах свойство или свойства, от которых зависит профиль пользователя, могут включать в себя измерения давления от первого датчика 916a, которые пропорциональны интенсивности соответствующих затяжек пользователя. В других примерах свойство или свойства, от которых зависит профиль пользователя, могут включать в себя значения измерений давления, которые пропорциональны TPM в аэрозоле, вырабатываемом во время соответствующих затяжек пользователя.

[0148] В некоторых дополнительных примерах, в которых целевая переменная представляет собой или включает в себя профиль пользователя, управление функциональным элементом(ами) может включать в себя выполнение схемы обработки с возможностью управления питанием от источника 908 питания к нагрузке 918, включающей в себя компонент 910 вырабатывания аэрозоля на основе профиля пользователя.

[0149] В дополнительных примерах компонент 910 вырабатывания аэрозоля содержит множество сеток, окруженных пьезоэлектрическим или пьезомагнитным материалом (например, пьезоэлектрической/пьезомагнитной сеткой сопла 820). В некоторых из этих примеров схема 906 обработки может быть выполнена с возможностью выборочно приводить в действие пьезоэлектрический или пьезомагнитный материал для вибрации и с возможностью вызывать выпуск компонентов композиции предшественника аэрозоля через одну или более сеток. В этом отношении схема обработки может быть выполнена с возможностью управления питанием от источника 908 питания для выборочного приведения в действие пьезоэлектрического или пьезомагнитного материала на основе профиля пользователя.

[0150] В конкретном примере компонент 910 вырабатывания аэрозоля включает в себя три сетки, выполненные с возможностью вибрации с частотой, соответственно, 113 килогерц (кГц), 800 кГц и 2,2 мегагерц, причем более высокая частота образует более мелкие капли композиции предшественника аэрозоля. Если пользователь часто использует устройство 900 доставки аэрозоля, схема 906 обработки может приводить в действие все три сетки. Если пользователь реже использует устройство доставки аэрозоля, может быть приведено в действие меньше, чем три сетки. На нижнем конце может быть приведена в действие сетка с частотой 113 кГц, которая может образовывать более крупные капли, чем две другие сетки. У некоторых пользователей более крупные капли могут быть не полностью поглощены, что может облегчить пользователю уменьшение использования устройства.

[0151] В некоторых примерах, в которых второй датчик(и) 916b включает(ют) в себя датчик тока или напряжения, датчик тока или напряжения может быть выполнен с возможностью вырабатывания значений измерения тока, протекающего через компонент 910 вырабатывания аэрозоля, или напряжения на нем. В некоторых из этих примеров схема 906 обработки может быть дополнительно выполнена с возможностью определения мощности, рассеиваемой компонентом вырабатывания аэрозоля во время соответствующих затяжек пользователя, на основе значений измерений тока, протекающего через компонент вырабатывания аэрозоля, или напряжения на нем. Также в некоторых из этих примеров, свойство или свойства, от которых зависит профиль пользователя, могут включать в себя мощность, рассеиваемую компонентом вырабатывания аэрозоля во время соответствующих затяжек пользователя.

[0152] В некоторых примерах устройство 900 доставки аэрозоля может быть использовано по меньшей мере с множеством композиций предшественников аэрозоля, а второй датчик(датчики) 916b может включать в себя считывающее устройство, выполненное с возможностью считывания машиночитаемой информации. Из этой машиночитаемой информации схема 906 обработки может быть выполнена с возможностью идентификации соответствующих композиций из множества композиций предшественника аэрозоля во время соответствующих затяжек пользователя при использовании с ними устройства доставки аэрозоля,

[0153] Множество композиций предшественника аэрозоля может иметь различное сопротивление, которое также может быть использовано для идентификации соответствующих композиций из указанного множества. В некоторых примерах, в которых второй датчик(датчики) 916b содержит датчик сопротивления, причем датчик сопротивления может представлять собой датчик, выполненный с возможностью производить измерение сопротивления композиции предшественника аэрозоля. Таким образом, на основе этого значения измерения сопротивления, схема обработки может быть выполнена с возможностью определения удельного сопротивления композиции предшественника аэрозоля, а затем идентификации композиции предшественника аэрозоля по ее удельному сопротивлению.

[0154] В некоторых из приведенных выше примеров профиль пользователя может зависеть по меньшей мере от соответствующих композиций из множества композиций предшественников аэрозоля, идентифицированных с помощью схемы 906 обработки, и времени и продолжительности соответствующих затяжек пользователя при использовании с ними устройства доставки аэрозоля. В некоторых дополнительных примерах компонент 910 вырабатывания аэрозоля может содержать множество компонентов вырабатывания аэрозоля, выполненных с возможностью вырабатывать аэрозоль из множества композиций предшественника аэрозоля. В некоторых из этих примеров управление функциональным элементом(ами) может включать в себя выполнение схемы обработки с возможностью автоматического выбора среди множества компонентов вырабатывания аэрозоля в разное время на основе профиля пользователя.

[0155] В других дополнительных примерах схема 906 обработки может быть также выполнена с возможностью прогнозирования истощения конкретной композиции из множества композиций предшественника аэрозоля на основе профиля пользователя. В некоторых из этих примеров управление функциональным элементом(ами) может включать в себя выполнение схемы 906 обработки с возможностью связи с вычислительным устройством 1002 или сервисной платформой 1014 посредством интерфейса 924 связи (например, интерфейс беспроводной связи) для заказа дополнительного количества конкретной композиции из множества композиций предшественника аэрозоля.

[0156] Чтобы дополнительно проиллюстрировать некоторые из приведенных выше примеров, рассмотрим случай четырех композиций предшественника аэрозоля с различными ароматизаторами (с различными ароматизирующими веществами): ментол, крема, чай и тропикана. Профиль пользователя может включать в себя значения измерений времени и продолжительности использования различных ароматизаторов. Схема обработки может применять принципы регрессии к значениям измерений в течение определенного периода времени (например, 30 дней) и определять граничное условие. Или в некоторых примерах схема обработки может загружать значения измерений на сервисную платформу 1014, которая может определять граничное условие.

Коэффициент Стандартная
ошибка t Стат. P-значение Верхний
95% Нижний
95% Свободный член 237987,8 72998,89 3,260157 0,008572 400639,5 75336,17 Ментол 16,80558 2,757692 6,094075 0,000117 22,9501 10,66106 Крема 11,74622 4,582404 2,563332 0,028211 21,95646 1,535992 Чай 17,79363 3,511406 5,067379 0,000487 25,61753 9,969726 Тропикана 0,174306 3,847821 0,0453 0,96476 8,747787 -8,39917

[0157] Из граничного условия можно понять, что пользователь предпочитает ментол и чай, и это понимание может быть использовано для доставки или иным образом обеспечения пользователю большего количества из этих ароматизаторов. В частности, сервисная платформа 1014 может быть доступна маркетинговой команде для предоставления большего количества из тех ароматизаторов, которые чаще используются пользователем или большим количеством пользователей.

[0158] В некоторых примерах схема 906 обработки может быть выполнена с возможностью передачи целевой переменной на сервисную платформу 1014 посредством интерфейса 924 беспроводной связи, причем сервисная платформа выполнена с возможностью электронной записи целевой переменной в блокчейн. Таким образом, те, кто имеет доступ к блокчейну, могут получить доступ к целевой переменной. Прогнозируемую целевую переменную можно сравнить с фактическими данными для целевой переменной. По мере схождения прогнозируемых и фактических данных система 1000 может прогнозировать фактические данные и, таким образом, повышать эффективность системы с использованием машинного обучения и блокчейна.

[0159] В некоторых примерах, в которых второй датчик(и) 916b включает в себя датчик положения, выполненный с возможностью определения географического положения устройства доставки аэрозоля, причем свойство или свойства, от которых зависит профиль пользователя, могут включать в себя географическое положение устройства доставки аэрозоля во время соответствующих затяжек пользователя. В других примерах вычислительное устройство 1002 может включать в себя датчик положения (в дополнение к устройству доставки аэрозоля или вместо него), выполненный с возможностью определения географического положения вычислительного устройства. Когда устройство доставки аэрозоля находится в непосредственной близости от вычислительного устройства, географическое положение вычислительного устройства может приближаться к географическому положению устройства доставки аэрозоля. Вычислительное устройство может передавать географическое положение устройству доставки аэрозоля посредством интерфейса 924 связи (например, интерфейса беспроводной связи) для использования аналогично географическому положению, определенному датчиком положения устройства доставки аэрозоля.

[0160] В качестве дополнительного примера профиль пользователя может включать в себя информацию, которая указывает на одну или более прогнозируемых географических областей использования или неиспользования устройства доставки аэрозоля, прогнозируемых на основе географических положений устройства 900 доставки аэрозоля (или вычислительного устройства 1002 в непосредственной близости от устройства доставки аэрозоля). В некоторых из этих примеров управление функциональным элементом(ами) устройства доставки аэрозоля может включать в себя выполнение схемы 906 обработки с возможностью вызывать разблокировку устройства доставки аэрозоля, когда устройство доставки аэрозоля расположено в пределах прогнозируемой географической области использования, или блокировку, когда устройство доставки аэрозоля расположено за пределами прогнозируемой географической области(областей) использования или в пределах прогнозируемой географической области неиспользования. В связи с этим, устройство доставки аэрозоля может узнать, где авторизованный пользователь использует или не использует устройство, и заблокировать или разблокировать устройство на основе этой информации, которая может предотвратить несанкционированное использование, например, в случае утерянного или украденного устройства доставки аэрозоля.

[0161] В других приведенных выше примерах, содержащих прогнозируемую географическую область(и) использования или неиспользования, управление функциональным элементом(ами) устройства 900 доставки аэрозоля может включать в себя выполнение схемы 906 обработки с возможностью подготовки устройства доставки аэрозоля к использованию при приближении к прогнозируемой географической области использования или в ее пределах. Это может включать в себя возвращение устройства доставки аэрозоля из спящего режима или иным образом активацию компонентов, которые могут быть отключены от питания, такие как первый датчик 916a. Дополнительно или в качестве альтернативы, в некоторых примерах, в которых компонент 910 вырабатывания аэрозоля представляет собой или включает в себя нагревательный элемент, схема обработки может инициировать предварительный нагрев нагревательного элемента. И наоборот, схема обработки может быть выполнена с возможностью вызывать переход устройства доставки аэрозоля в спящий режим, когда устройство доставки аэрозоля выходит или расположено за пределами прогнозируемой географической области(областей) использования, или приближается или расположено в пределах прогнозируемой географической области неиспользования.

[0162] В некоторых дополнительных примерах профиль пользователя может включать в себя информацию, которая указывает одну или более прогнозируемых географических областей модифицированного использования устройства доставки аэрозоля, прогнозируемых на основе географических положений устройства 900 доставки аэрозоля (или вычислительного устройства 1002 в непосредственной близости от устройства доставки аэрозоля). В некоторых из этих примеров управление функциональным элементом(ами) устройства доставки аэрозоля может включать в себя выполнение схемы 906 обработки с возможностью вызывать регулирование устройством доставки аэрозоля объема аэрозоля, вырабатываемого устройством доставки аэрозоля, когда устройство доставки аэрозоля расположено в пределах прогнозируемой географической области модифицированного использования. В частности, например, устройство доставки аэрозоля может уменьшать объем аэрозоля, вырабатываемого устройством доставки аэрозоля, когда устройство доставки аэрозоля находится в помещении или в другой географической области, где требуется модифицированное использование.

[0163] Как и прогнозируемая географическая область(области) использования (или модифицированное использование), для закрепления устройства 900 доставки аэрозоля за авторизованным пользователем могут быть использованы другие аспекты профиля пользователя. Как описано выше, профиль пользователя может включать в себя или иным образом определять профиль затяжки авторизованного пользователя, который может описывать соответствующие затяжки пользователя. В некоторых примерах устройство доставки аэрозоля может быть закреплено за профилем затяжки авторизованного пользователя. В этих примерах, схема 906 обработки может разработать профиль затяжки конкретного использования для соответствующих затяжек во время использования устройства доставки аэрозоля и сравнить профиль затяжки конкретного использования с профилем затяжки внутри профиля пользователя. Схема обработки может обеспечивать возможность дальнейшего использования, когда профиль затяжки конкретного использования и профиль затяжки совпадают или иным образом имеют по меньшей мере пороговое сходство, и блокировать устройство доставки аэрозоля от дальнейшего использования, когда профиль затяжки конкретного использования и профиль затяжки не совпадают или иным образом не имеют по меньшей мере пороговое сходство.

[0164] В другом, аналогичном примере, схема 906 обработки может использовать профиль затяжки, чтобы различать пользователей старше или ниже разрешенного возраста для использования устройства 900 доставки аэрозоля. В данном случае схема обработки может обеспечивать возможность дальнейшего использования, когда профиль затяжки конкретного использования указывает на то, что пользователь имеет по меньшей мере допустимый возраст, и блокировать устройство доставки аэрозоля от дальнейшего использования, когда профиль затяжки конкретного использования указывает, что пользователь не имеет по меньшей мере допустимого возраста.

[0165] В некоторых примерах устройство 900 доставки аэрозоля выполнено с возможностью связи со вторым устройством доставки аэрозоля (например, вычислительным устройством 1002, выполненным в виде устройства доставки аэрозоля) посредством интерфейса 924 связи (например, интерфейса беспроводной связи). В некоторых из этих примеров, устройство доставки аэрозоля может быть выполнено с возможностью приема, от второго устройства доставки аэрозоля, вторых значений измерений свойств во время использования второго устройства доставки аэрозоля, которое включает в себя соответствующие вторые затяжки пользователя, а также второе время и продолжительность соответствующих вторых затяжек пользователя. Схема 906 обработки также может быть выполнена с возможностью построения и развертывания второй модели машинного обучения для прогнозирования второй целевой переменной. Вторая модель машинного обучения может быть построена с использованием алгоритма машинного обучения, по меньшей мере одного признака, выбранного из указанных свойств, и второй обучающей выборки, полученной на основе вторых значений измерений указанных свойств. В данном случае вторая целевая переменная может представлять собой второй профиль пользователя, который зависит от по меньшей мере одного из свойств, а также второго времени и продолжительности соответствующих вторых затяжек пользователя.

[0166] В приведенных выше примерах пользователь может создавать пару своего устройства 900 доставки аэрозоля с устройством доставки аэрозоля другого пользователя. Это может позволить пользователю отслеживать использование пользователя и другого пользователя, такое как время, частота, композиция предшественника аэрозоля и тому подобное, что может создать некоторую социальную сеть. Кроме того, может быть более двух устройств доставки аэрозоля для обеспечения большей социальной сети, в которой каждый пользователь может отслеживать использование пользователей устройств в социальной сети. В этих и других примерах устройство доставки аэрозоля может дополнительно или альтернативно загружать информацию об использовании на сервисную платформу 1024. Для получения дополнительной информации о подходящих признаках социальных сетей см. публикацию заявки на патент США № 2015/0224268 под авторством Henry и др., которая включена в настоящий документ посредством ссылки.

[0167] В некоторых примерах, в которых второй датчик(и) 916b содержит акселерометр, причем акселерометр может быть выполнен с возможностью вырабатывания значений измерения ускорения устройства 900 доставки аэрозоля, а целевая переменная может представлять собой логическую активность пользователя устройства доставки аэрозоля. В некоторых из этих примеров модель машинного обучения может представлять собой или включать в себя модель обнаружения активности для прогнозирования логической активности пользователя. И схема 906 обработки может быть выполнена с возможностью построения модели обнаружения активности с использованием алгоритма машинного обучения, по меньшей мере одного признака, который включает в себя ускорение, и обучающей выборки, полученной из значений измерений ускорения.

[0168] В других примерах, в которых второй датчик(и) 916b содержит акселерометр, целевая переменная может представлять собой логическое положение переноса устройства 900 доставки аэрозоля. В некоторых из этих примеров модель машинного обучения может представлять собой или включать в себя модель обнаружения положения переноса для прогнозирования логического положения переноса устройства доставки аэрозоля. И схема 906 обработки может быть выполнена с возможностью построения модели обнаружения положения переноса с использованием алгоритма машинного обучения, по меньшей мере одного признака, который включает в себя ускорение, и обучающей выборки, полученной из значений измерений ускорения.

[0169] В других примерах, в которых второй датчик(и) 916b содержит акселерометр, целевая переменная может представлять собой жест, выполняемый с использованием устройства 900 доставки аэрозоля. В некоторых из этих примеров модель машинного обучения может представлять собой или включать в себя модель распознавания жеста для прогнозирования жеста. И схема 906 обработки может быть выполнена с возможностью построения модели распознавания жестов с использованием алгоритма машинного обучения, по меньшей мере одного признака, который включает в себя ускорение, и обучающей выборки, полученной из значений измерений ускорения.

[0170] В приведенных выше и других подобных примерах схема 906 обработки может быть выполнена с возможностью управления функциональным элементом(ами) устройства 900 доставки аэрозоля на основе спрогнозированной логической активности пользователя, логического положения переноса устройства доставки аэрозоля, жеста или тому подобного. Когда логическая активность, положение переноса или жест указывают на использование устройства доставки аэрозоля, например, схема обработки может возвращать устройство доставки аэрозоля из спящего режима или иным образом активировать компоненты, которые могут быть отключены от питания, такие как первый датчик 916a. Дополнительно или в качестве альтернативы, в некоторых примерах, в которых компонент 910 вырабатывания аэрозоля представляет собой или включает в себя нагревательный элемент, схема обработки может инициировать предварительный нагрев нагревательного элемента.

[0171] В некоторых примерах профиль пользователя может включать в себя информацию, которая описывает авторизованного пользователя посредством одного или более логических действий, положений переноса и/или жестов, которые могут быть использованы для описания авторизованного пользователя, аналогично профилю затяжки авторизованного пользователя. В этих примерах эта информация может быть использована для закрепления устройства 900 доставки аэрозоля за авторизованным пользователем в дополнение к профилю затяжки или вместо него. Схема 906 обработки может прогнозировать логическую активность, положение переноса и/или жест во время использования устройства доставки аэрозоля и сравнивать прогнозируемые логическую активность, положение переноса и/или жест с информацией в профиле пользователя. Схема обработки может обеспечивать возможность дальнейшего использования, когда прогнозируемые логическая активность, положение переноса и/или жест соответствуют или иным образом имеют по меньшей мере пороговое сходство с информацией в профиле пользователя, и блокировать устройство доставки аэрозоля от дальнейшего использования, когда прогнозируемые логическая активность, положение переноса и/или жест и информация в профиле пользователя не соответствуют или иным образом не имеют по меньшей мере пороговое сходство.

[0172] В других примерах, в которых второй датчик(и) 916b включает в себя акселерометр, целевая переменная может представлять собой или может быть основана на параметре активности пользователя устройства 900 доставки аэрозоля, который пропорционален количеству шагов пользователя. Количество шагов может быть определено из значений измерений ускорения. В некоторых из этих примеров схема обработки может быть выполнена с возможностью построения модели машинного обучения для прогнозирования указанного параметра активности пользователя. В данном случае модель может быть построена с использованием алгоритма машинного обучения, по меньшей мере одного признака, который включает в себя ускорение, и обучающей выборки, полученной из значений измерений ускорения. Шаги могут быть использованы для определения интенсивности использования устройства доставки аэрозоля по сравнению с активностью. Если интенсивность использования увеличивается, а параметр активности уменьшается, схема 906 обработки может запускать визуальный, тактильный и/или звуковой индикатор, чтобы побудить пользователя увеличить свою активность.

[0173] В некоторых примерах, в которых второй датчик(и) 916b включает в себя датчик сопротивления, датчик сопротивления может представлять собой датчик, выполненный с возможностью вырабатывания значений измерения сопротивления композиции предшественника аэрозоля. Целевая переменная может представлять собой параметр качества композиции предшественника аэрозоля, который пропорционален сопротивлению композиции предшественника аэрозоля, при этом возможность определения сопротивления обеспечена исходя из значений измерений сопротивления. В данном случае модель машинного обучения может представлять собой или включать в себя модель машинного обучения для прогнозирования параметра качества композиции предшественника аэрозоля. Схема 906 обработки может быть выполнена с возможностью построения модели режима машинного обучения с использованием алгоритма машинного обучения, по меньшей мере одного признака, который включает в себя сопротивление композиции предшественника аэрозоля, и обучающей выборки, полученной из значений измерений сопротивления.

[0174] В частности, рассмотрим пример реализации, в котором компонент 910 вырабатывания аэрозоля представляет собой или включает в себя нагревательный элемент для нагрева жидкой композиции предшественника аэрозоля, содержащей многоатомный спирт. По мере того, как нагревательный элемент нагревает композицию предшественника аэрозоля, количество многоатомного спирта может быть уменьшено, что также может снизить качество композиции предшественника аэрозоля. Это также может снизить сопротивление композиции предшественника аэрозоля. Учитывая базовое сопротивление для композиции предшественника аэрозоля, значения измерений сопротивления могут быть выполнены во время использования устройства 900 доставки аэрозоля, при этом удельное сопротивление композиции предшественника аэрозоля может быть определено и его можно сравнить с базовым удельным сопротивлением для определения качества оставшейся композиции предшественника аэрозоля.

[0175] В некоторых примерах, в которых источник 908 питания является перезаряжаемым, данные для множества использований включают в себя количество и частоту перезарядок источника питания. В некоторых из этих примеров целевая переменная может представлять собой параметр срока службы композиции предшественника аэрозоля или источника питания, который пропорционален количеству и частоте перезарядок источника питания. Схема 906 обработки может быть выполнена с возможностью построения модели машинного обучения для прогнозирования параметра срока службы композиции предшественника аэрозоля или источника питания с использованием алгоритма машинного обучения, по меньшей мере одного признака, который включает в себя количество и частоту перезарядок источника питания, и обучающей выборки, полученной исходя из количества и частоты перезарядок.

[0176] В вышеизложенном машинное обучение и, возможно, указатель уровня топлива могут использоваться для прогнозирования ожидаемого срока службы источника 908 питания. Если пользователь часто использует и перезаряжает источник питания, ожидаемый срок службы источника питания может быть измерен как функция использования. Если энергопотребление низкое, источник питания может иметь более высокий ожидаемый срок службы. В некоторых примерах может не использоваться указатель уровня топлива, и может использоваться ожидаемый срок службы в количестве зарядок по отношению к текущему количеству зарядок.

[0177] В некоторых примерах, в которых прогнозируется параметр ожидаемого срока службы источника 908 питания, управление функциональным элементом(ами) устройства 900 доставки аэрозоля может включать в себя выполнение схемы 906 обработки с возможностью вызывать переход устройства доставки аэрозоля в спящий режим, когда параметр ожидаемого срока службы уменьшается ниже порогового времени, аналогично тому, когда устройство доставки аэрозоля не требуется в течение периода неиспользования. Или схема обработки может вызвать переход устройства доставки аэрозоля в другой режим энергосбережения, в котором питание остается на компонентах, необходимых для использования устройства для вырабатывания аэрозоля, но в котором питание других компонентов может быть отключено.

[0178] В некоторых примерах, в которых второй датчик(и) 916b включает в себя микрофоны, микрофоны могут быть выполнены с возможностью вырабатывания значений измерения звука от источника звука в окружащей среде устройства 900 доставки аэрозоля. В некоторых из этих примеров схема 906 обработки также может быть выполнена с возможностью создания виртуального направленного микрофона, имеющего диаграмму направленности, созданную из значений измерений звука, которая указывает в направлении источника звука.

[0179] Вышеприведённое описание использования изделия (изделий) может быть применено к различным примерам реализаций, описанным в настоящем документе, посредством незначительных преобразований, которые могут быть очевидны специалисту в данной области техники в свете дополнительного раскрытия, представленного в настоящем документе. Однако, вышеприведенное описание использования не ограничивает применение изделия, а представлено с целью соответствия всем необходимым требованиям раскрытия настоящего изобретения. Любой из элементов, показанных в изделии (изделиях), как показано на ФИГ. 1-10, или иным способом описанных выше, может быть включён в устройство доставки аэрозоля согласно раскрытию настоящего изобретения.

[0180] Множество модификаций и других вариантов реализации настоящего изобретения будут очевидны специалисту в области техники, к которой относится данное изобретение, использующему раскрытия, представленные в вышеприведённом описании и на прилагаемых чертежах. Таким образом, следует понимать, что данное изобретение не ограничено раскрытыми в настоящем документе конкретными вариантами реализации и предусмотрено, что модификации и другие варианты реализации включены в объём прилагаемой формулы изобретения. Несмотря на то, что в настоящем документе используются конкретные термины, они используются только в общем и описательном смысле, а не в целях ограничения.

Изобретение относится к устройствам доставки аэрозоля, таким как курительные изделия, которые вырабатывают аэрозоль. Устройство доставки аэрозоля содержит кожух, имеющий конструкцию, обеспечивающую возможность удержания композиции предшественника аэрозоля, по меньшей мере один датчик, выполненный с возможностью вырабатывания значений измерения свойств во время использования устройства доставки аэрозоля, выводы, выполненные с возможностью соединения источника питания с устройством доставки аэрозоля, и компонент вырабатывания аэрозоля или вторые выводы для соединения компонента вырабатывания аэрозоля с устройством доставки аэрозоля. Компонент вырабатывания аэрозоля выполнен с возможностью вырабатывания аэрозоля из композиции предшественника аэрозоля. Устройство доставки аэрозоля также содержит управляющий компонент, включающий в себя схему обработки, выполненную с возможностью переключаемого соединения источника питания с нагрузкой, включающей в себя компонент вырабатывания аэрозоля, с тем чтобы обеспечивать, таким образом, питание компонента вырабатывания аэрозоля. Схема обработки выполнена с возможностью записи данных для множества использований устройства доставки аэрозоля, для каждого использования которого данные включают в себя значения измерения свойств. Схема обработки также выполнена с возможностью построения модели машинного обучения для прогнозирования целевой переменной. Построение модели машинного обучения обеспечено с использованием алгоритма машинного обучения, по меньшей мере одного признака, выбранного из указанных свойств, и обучающей выборки, полученной из значений измерений указанных свойств. Схема обработки дополнительно выполнена с возможностью развертывания модели машинного обучения для прогнозирования указанной целевой переменной и управления по меньшей мере одним функциональным элементом устройства доставки аэрозоля на ее основе. Множество использований устройства доставки аэрозоля включают в себя соответствующие затяжки пользователя, каждая из которых вызывает протекание воздуха через по меньшей мере часть кожуха и предназначена для вдыхания пользователем аэрозоля. Выполнение схемы обработки с возможностью записи данных для множества использований включает в себя ее выполнение с возможностью записи значений измерений с указанием времени и продолжительности соответствующих затяжек пользователя, а целевая переменная представляет собой профиль пользователя, который зависит по меньшей мере от одного из указанных свойств, а также от времени и продолжительности соответствующих затяжек пользователя. Профиль пользователя включает в себя информацию, указывающую прогнозируемый период неиспользования устройства доставки аэрозоля. Выполнение схемы обработки с возможностью управления по меньшей мере одним функциональным элементом включает в себя ее выполнение с возможностью вызывать переход устройства доставки аэрозоля в спящий режим в течение прогнозируемого периода неиспользования. Технический результат - повышение эффективности использования устройства за счет использования устройством машинного обучения. 1 н. и 21 з.п. ф-лы, 10 ил.

1. Устройство доставки аэрозоля, содержащее:

кожух, имеющий конструкцию, обеспечивающую возможность удержания композиции предшественника аэрозоля;

по меньшей мере один датчик, выполненный с возможностью вырабатывания значений измерения свойств во время использования устройства доставки аэрозоля;

выводы, выполненные с возможностью соединения источника питания с устройством доставки аэрозоля;

компонент вырабатывания аэрозоля или вторые выводы для соединения компонента вырабатывания аэрозоля с устройством доставки аэрозоля, причем компонент вырабатывания аэрозоля выполнен с возможностью вырабатывания аэрозоля из композиции предшественника аэрозоля; и

управляющий компонент, включающий в себя схему обработки, выполненную с возможностью переключаемого соединения источника питания с нагрузкой, включающей в себя компонент вырабатывания аэрозоля, с тем чтобы обеспечивать, таким образом, питание компонента вырабатывания аэрозоля,

причем схема обработки выполнена с возможностью записи данных для множества использований устройства доставки аэрозоля, для каждого использования которого данные включают в себя значения измерения свойств,

причем схема обработки выполнена с возможностью построения модели машинного обучения для прогнозирования целевой переменной, при этом построение модели машинного обучения обеспечено с использованием алгоритма машинного обучения, по меньшей мере одного признака, выбранного из указанных свойств, и обучающей выборки, полученной из значений измерений указанных свойств,

и при этом схема обработки выполнена с возможностью развертывания модели машинного обучения для прогнозирования указанной целевой переменной и управления по меньшей мере одним функциональным элементом устройства доставки аэрозоля на ее основе,

причем множество использований устройства доставки аэрозоля включают в себя соответствующие затяжки пользователя, каждая из которых вызывает протекание воздуха через по меньшей мере часть кожуха и предназначена для вдыхания пользователем аэрозоля,

причем выполнение схемы обработки с возможностью записи данных для множества использований включает в себя ее выполнение с возможностью записи значений измерений с указанием времени и продолжительности соответствующих затяжек пользователя, а целевая переменная представляет собой профиль пользователя, который зависит по меньшей мере от одного из указанных свойств, а также от времени и продолжительности соответствующих затяжек пользователя, и

при этом профиль пользователя включает в себя информацию, указывающую прогнозируемый период неиспользования устройства доставки аэрозоля, причем выполнение схемы обработки с возможностью управления по меньшей мере одним функциональным элементом включает в себя ее выполнение с возможностью вызывать переход устройства доставки аэрозоля в спящий режим в течение прогнозируемого периода неиспользования.

2. Устройство доставки аэрозоля по п. 1, также содержащее систему с камерой, содержащую цифровую камеру, выполненную с возможностью захвата изображения лица предпринимающего попытку пользователя устройства доставки аэрозоля,

причем схема обработки выполнена с возможностью выполнения распознавания лица с использованием изображения для проверки того, что предпринимающий попытку пользователь является авторизованным пользователем устройства доставки аэрозоля, а выполнение схемы обработки с возможностью управления по меньшей мере одним функциональным элементом включает в себя ее выполнение с возможностью изменения заблокированного состояния устройства доставки аэрозоля на основе проверки предпринимающего попытку пользователя.

3. Устройство доставки аэрозоля по п. 1, в котором выполнение схемы обработки с возможностью управления по меньшей мере одним функциональным элементом включает в себя ее выполнение с возможностью управления питанием от источника питания к нагрузке, включающей в себя компонент вырабатывания аэрозоля, на основе профиля пользователя.

4. Устройство доставки аэрозоля по п. 3, в котором компонент вырабатывания аэрозоля включает в себя множество сеток, окруженных пьезоэлектрическим или пьезомагнитным материалом, при этом схема обработки выполнена с возможностью выборочно приводить в действие пьезоэлектрический или пьезомагнитный материал для вибрации и с возможностью вызывать выпуск компонентов композиции предшественника аэрозоля через одну или более сеток,

причем выполнение схемы обработки с возможностью управления питанием от источника питания включает в себя ее выполнение с возможностью управления питанием от источника питания для выборочного приведения в действие пьезоэлектрического или пьезомагнитного материала на основе профиля пользователя.

5. Устройство доставки аэрозоля по п. 1, в котором по меньшей мере один датчик включает в себя датчик давления, выполненный с возможностью вырабатывания значений измерения давления, вызванного протеканием воздуха, причем по меньшей мере одно из свойств, от которых зависит профиль пользователя, включает в себя значения измерений давления, которые пропорциональны интенсивности соответствующих затяжек пользователя.

6. Устройство доставки аэрозоля по п. 1, в котором по меньшей мере один датчик включает в себя датчик давления, выполненный с возможностью вырабатывания значений измерения давления, вызванного протеканием воздуха, которые пропорциональны общему количеству вещества в виде твердых частиц (ТРМ) в аэрозоле, вырабатываемом во время соответствующих затяжек пользователя, причем по меньшей мере одно из свойств, от которых зависит профиль пользователя, включает в себя значения измерений давления, которые пропорциональны ТРМ в аэрозоле, вырабатываемом во время соответствующих затяжек пользователя.

7. Устройство доставки аэрозоля по п. 1, в котором по меньшей мере один датчик включает в себя датчик тока или напряжения, выполненный с возможностью вырабатывания значений измерения тока, протекающего через компонент вырабатывания аэрозоля, или напряжения на нем, причем схема обработки также выполнена с возможностью определения мощности, рассеиваемой компонентом вырабатывания аэрозоля во время соответствующих затяжек пользователя, на основе значений измерений тока, протекающего через компонент вырабатывания аэрозоля, или напряжения на нем,

причем по меньшей мере одно из свойств, от которых зависит профиль пользователя, включает в себя мощность, рассеиваемую компонентом вырабатывания аэрозоля во время соответствующих затяжек пользователя.

8. Устройство доставки аэрозоля по п. 1, выполненное с возможностью использования по меньшей мере с множеством композиций предшественника аэрозоля, причем по меньшей мере один датчик включает в себя считывающее устройство, выполненное с возможностью считывания машиночитаемой информации, из которой схема обработки выполнена с возможностью идентификации соответствующих композиций из множества композиций предшественника аэрозоля во время соответствующих затяжек пользователя при использовании с ними устройства доставки аэрозоля,

при этом профиль пользователя зависит по меньшей мере от соответствующих композиций из множества композиций предшественника аэрозоля, идентифицированных с помощью схемы обработки, а также от времени и продолжительности соответствующих затяжек пользователя при использовании с ними устройства доставки аэрозоля.

9. Устройство доставки аэрозоля по п. 8, в котором компонент вырабатывания аэрозоля представляет собой множество компонентов вырабатывания аэрозоля, выполненных с возможностью вырабатывать аэрозоль из множества композиций предшественника аэрозоля,

причем выполнение схемы обработки с возможностью управления по меньшей мере одним функциональным элементом включает в себя ее выполнение с возможностью автоматического выбора среди множества компонентов вырабатывания аэрозоля в разное время на основе профиля пользователя.

10. Устройство доставки аэрозоля по п. 8, в котором схема обработки также выполнена с возможностью прогнозирования истощения конкретной композиции из множества композиций предшественника аэрозоля на основе профиля пользователя,

причем устройство доставки аэрозоля также содержит интерфейс беспроводной связи, а выполнение схемы обработки с возможностью управления по меньшей мере одним функциональным элементом включает в себя ее выполнение с возможностью связи с вычислительным устройством или сервисной платформой посредством интерфейса беспроводной связи для заказа дополнительного количества конкретной композиции из множества композиций предшественника аэрозоля.

11. Устройство доставки аэрозоля по п. 1, в котором по меньшей мере один датчик включает в себя датчик положения, выполненный с возможностью определения географического положения устройства доставки аэрозоля, а по меньшей мере одно из свойств, от которых зависит профиль пользователя, включает в себя географическое положение устройства доставки аэрозоля во время соответствующих затяжек пользователя.

12. Устройство доставки аэрозоля по п. 1, также содержащее интерфейс беспроводной связи, посредством которого устройство доставки аэрозоля выполнено с возможностью приема от второго устройства доставки аэрозоля вторых значений измерений свойств во время использования второго устройства доставки аэрозоля, которое включает в себя соответствующие вторые затяжки пользователя и второе время и продолжительность соответствующих вторых затяжек пользователя,

причем схема обработки также выполнена с возможностью построения и развертывания второй модели машинного обучения для прогнозирования второй целевой переменной, при этом построение второй модели машинного обучения обеспечено с использованием алгоритма машинного обучения, по меньшей мере одного признака, выбранного из указанных свойств, и второй обучающей выборки, полученной на основе вторых значений измерений указанных свойств, причем вторая целевая переменная представляет собой второй профиль пользователя, который зависит по меньшей мере от одного из свойств, а также от второго времени и продолжительности соответствующих вторых затяжек пользователя.

13. Устройство доставки аэрозоля по п. 1, в котором по меньшей мере один датчик включает в себя акселерометр, выполненный с возможностью вырабатывания значений измерения ускорения устройства доставки аэрозоля, а целевая переменная представляет собой логическую активность пользователя устройства доставки аэрозоля,

причем выполнение схемы обработки с возможностью построения модели машинного обучения включает в себя ее выполнение с возможностью построения модели обнаружения активности для прогнозирования логической активности пользователя, при этом построение модели обнаружения активности обеспечено с использованием алгоритма машинного обучения, по меньшей мере одного признака, который включает в себя ускорение, и обучающей выборки, полученной из значений измерений ускорения.

14. Устройство доставки аэрозоля по п. 1, в котором по меньшей мере один датчик включает в себя акселерометр, выполненный с возможностью вырабатывания значений измерения ускорения устройства доставки аэрозоля, а целевая переменная представляет собой логическое положение переноса устройства доставки аэрозоля,

причем выполнение схемы обработки с возможностью построения модели машинного обучения включает в себя ее выполнение с возможностью построения модели обнаружения положения переноса для прогнозирования указанного логического положения переноса устройства доставки аэрозоля, при этом построение модели обнаружения положения переноса обеспечено с использованием алгоритма машинного обучения, по меньшей мере одного признака, который включает в себя ускорение, и обучающей выборки, полученной из значений измерений ускорения.

15. Устройство доставки аэрозоля по п. 1, в котором по меньшей мере один датчик включает в себя акселерометр, выполненный с возможностью вырабатывания значений измерения ускорения устройства доставки аэрозоля, а целевая переменная представляет собой жест, выполняемый с использованием устройства доставки аэрозоля,

причем выполнение схемы обработки с возможностью построения модели машинного обучения включает в себя ее выполнение с возможностью построения модели распознавания жеста для прогнозирования указанного жеста, при этом построение модели распознавания жеста обеспечено с использованием алгоритма машинного обучения, по меньшей мере одного признака, который включает в себя ускорение, и обучающей выборки, полученной из значений измерений ускорения.

16. Устройство доставки аэрозоля по п. 1, в котором по меньшей мере один датчик содержит микрофоны, выполненные с возможностью вырабатывания значений измерения звука от источника звука в окружающей среде устройства доставки аэрозоля,

причем схема обработки также выполнена с возможностью создания виртуального направленного микрофона, имеющего диаграмму направленности, созданную из значений измерений звука, которая указывает в направлении источника звука.

17. Устройство доставки аэрозоля по п. 1, также содержащее интерфейс беспроводной связи,

причем схема обработки также выполнена с возможностью обеспечения полудуплексной связи Bluetooth с низким энергопотреблением с вычислительным устройством посредством интерфейса беспроводной связи.

18. Устройство доставки аэрозоля по п. 1, в котором по меньшей мере один датчик включает в себя датчик, выполненный с возможностью вырабатывания значений измерения сопротивления композиции предшественника аэрозоля, а целевая переменная представляет собой параметр качества композиции предшественника аэрозоля, который пропорционален удельному сопротивлению композиции предшественника аэрозоля, при этом возможность определения удельного сопротивления обеспечена исходя из значений измерений сопротивления,

причем выполнение схемы обработки с возможностью построения модели машинного обучения включает в себя ее выполнение с возможностью построения модели машинного обучения для прогнозирования указанного параметра качества композиции предшественника аэрозоля, при этом построение модели обеспечено с использованием алгоритма машинного обучения, по меньшей мере одного признака, который включает в себя сопротивление композиции предшественника аэрозоля, и обучающей выборки, полученной из значений измерений сопротивления.

19. Устройство доставки аэрозоля по п. 1, в котором источник питания является перезаряжаемым, данные для множества использований включают в себя количество и частоту перезарядок источника питания, при этом целевая переменная представляет собой параметр срока службы композиции предшественника аэрозоля или источника питания, который пропорционален указанным количеству и частоте перезарядок источника питания,

причем выполнение схемы обработки с возможностью построения модели машинного обучения включает в себя ее выполнение с возможностью построения модели машинного обучения для прогнозирования параметра срока службы композиции предшественника аэрозоля или источника питания, причем построение модели обеспечено с использованием алгоритма машинного обучения, по меньшей мере одного признака, который включает в себя количество и частоту перезарядок источника питания, и обучающей выборки, полученной исходя из количества и частоты перезарядок.

20. Устройство доставки аэрозоля по п. 1, в котором по меньшей мере один датчик включает в себя акселерометр, выполненный с возможностью вырабатывания значений измерения ускорения устройства доставки аэрозоля, а целевая переменная представляет собой или основана на параметре активности пользователя устройства доставки аэрозоля, который пропорционален количеству шагов пользователя, при этом возможность определения количества шагов обеспечена исходя из значений измерений ускорения,

причем выполнение схемы обработки с возможностью построения модели машинного обучения включает в себя ее выполнение с возможностью построения модели машинного обучения для прогнозирования указанного параметра активности пользователя, при этом построение модели обеспечено с использованием алгоритма машинного обучения, по меньшей мере одного признака, который включает в себя ускорение, и обучающей выборки, полученной из значений измерений ускорения.

21. Устройство доставки аэрозоля по п. 20, в котором множество использований устройства доставки аэрозоля включают в себя соответствующие затяжки пользователя, каждая из которых вызывает протекание воздуха через по меньшей мере часть кожуха и предназначена для вдыхания пользователем аэрозоля,

причем выполнение схемы обработки с возможностью записи данных для множества использований включает в себя ее выполнение с возможностью записи значений измерений с указанием времени и продолжительности соответствующих затяжек пользователя, а целевая переменная представляет собой параметр здоровья пользователя, основанный на указанном параметре активности и дополнительно основанный на интенсивности использования, которая зависит от времени и продолжительности соответствующих затяжек пользователя.

22. Устройство доставки аэрозоля по п. 1, также содержащее интерфейс беспроводной связи,

причем выполнение схемы обработки с возможностью управления по меньшей мере одним функциональным элементом включает в себя ее выполнение с возможностью передачи целевой переменной на сервисную платформу посредством интерфейса беспроводной связи, при этом сервисная платформа выполнена с возможностью электронной записи целевой переменной в блокчейн.
