Конструкция контейнера для хранения овощей и фруктов Российский патент 2025 года по МПК A01F25/14 B65D85/34

Изобретение относится к устройствам для транспортировки и хранения сельскохозяйственной продукции, а именно, овощей и фруктов, позволяющим улучшить качество хранимой продукции путем создания в нем оптимального режима хранения.

Известен контейнер для хранения плодов и овощей со сплошными двойными стенками и двойным дном. Образующаяся между боковыми стенками полость сообщается с внутренней емкостью контейнера при помощи отверстий, расположенных в верхней части внутренних стенок перфорированного дна (Авторское свидетельство СССР №260485, выданное 22.12.1969).

Известен контейнер, содержащий корпус с двойными стенками, дно, крышку и элемент для регулирования состава газовой среды. Контейнер снабжен дополнительным элементом для регулирования состава газовой среды, стенки контейнера покрыты пленочным материалом, крышка установлена герметично, а элементы для регулирования газовой среды установлены на поверхности крышки и на дне соосно между двойными стенками и в центре контейнера (SU Патент №1789441, опубл. 23.01.93).

Известен контейнер для хранения картофеля, содержащий воздухонепроницаемый корпус и дно, а также крышку, причем через центр контейнера в вертикальном направлении проходит перфорированный воздуховод, поперечное сечение которого имеет форму круга, в верхней части перфорированного воздуховода имеется фитинг для обеспечения возможности подключения к вентиляционной системе овощехранилища, в нижней части перфорированного воздуховода имеется дроссель-клапан и фитинг обеспечения возможности соединения с перфорированным воздуховодом аналогичного контейнера при их штабелировании (RU Патент №222055, опубл. 08.12.33).

Недостатками известных технических решений являются недостаточные функциональные возможности обеспечения качества хранения овощей и фруктов.

Техническая проблема - не обеспечивается достаточная сохранность овощей и фруктов при длительном хранении.

Технический результат - обеспечение достаточной сохранности овощей и фруктов при длительном хранении.

Технический результат достигается конструкцией контейнера для хранения овощей и фруктов, содержащая корпус, дно, крышку, перфорированный воздуховод, отличающаяся тем, что, корпус, дно и крышка выполнены из диатомитовых панелей, при этом внутренний объем корпуса позволяет разместить внутри ящики соответствующего размера с фруктами или овощами и из экологически чистого материала, при этом ящики с фруктами или овощами внутри корпуса размещаются ярусами, при этом для установки ящиков с фруктами или овощами во внутрь корпуса на поверхности корпуса имеется дверь, при этом открытие и закрытие двери фиксируется защелкой-замком, при этом дверь к корпусу крепится посредством креплений, при этом дверь выполнена из диатомитовой панели, при этом перфорированный воздуховод круглого сечения, проходящий по центру внутри корпуса в вертикальном направлении, в верхней части имеет переходник, при этом упомянутый переходник соединяет перфорированный воздуховод с сетчатым фильтром, при этом сетчатый фильтр заполнен измельченной фракцией диатомита, при этом сетчатый фильтр другим концом связан еще с одним переходником, при этом этот переходник связан с вентилем, при этом вентиль связан с другим переходником, при этом этот переходник позволяет подключиться к вентиляционной системе овощехранилища, при этом и в нижней части перфорированный воздуховод связан с переходником, при этом этот переходник позволяет соединить перфорированный воздуховод с воздуховодом контейнера подобной конструкции при их возможном штабелировании.

Изобретение поясняется чертежами.

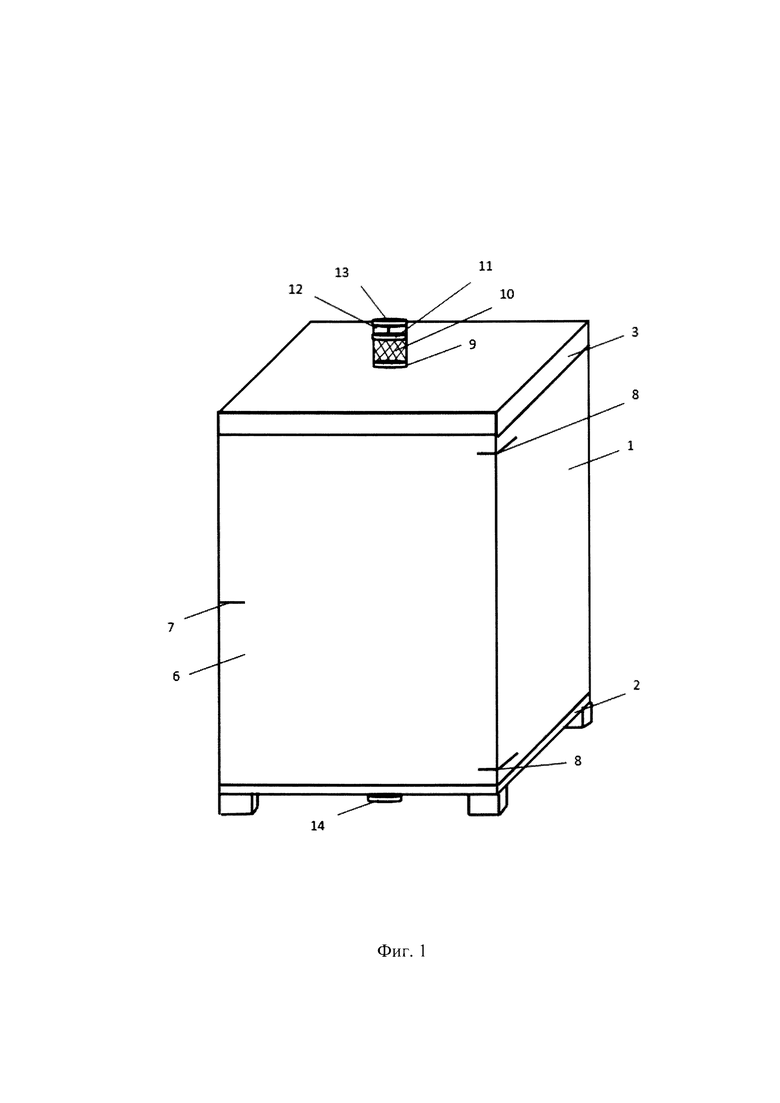

На фигуре 1 представлена конструкция контейнера для хранения овощей и фруктов, общий вид.

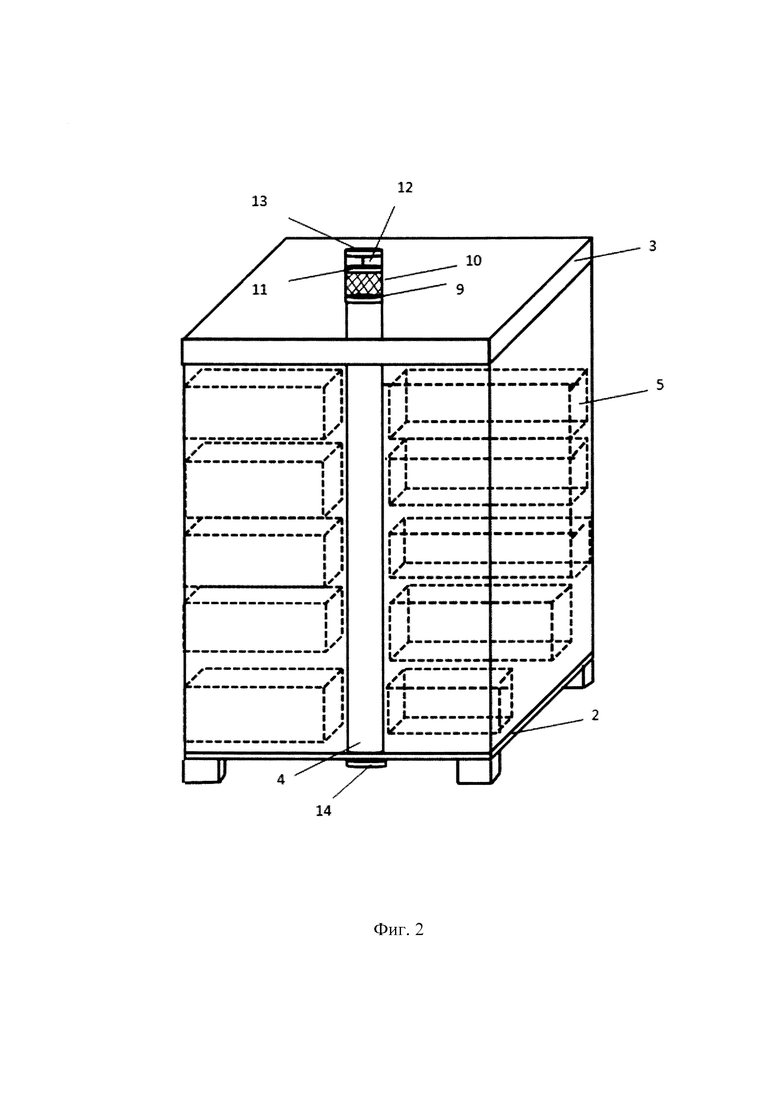

На фигуре 2 представлена конструкция контейнера для хранения овощей и фруктов со схематичным размещением ящиков внутри корпуса.

Сведения, подтверждающие возможность реализации заявленного изобретения заключаются в следующем.

Конструкция контейнера для хранения овощей и фруктов (Фиг. 1, 2), содержит корпус 1, дно 2, крышку 3, перфорированный воздуховод 4. Корпус 1, дно 2 и крышка 3 выполнены из диатомитовых панелей. Внутренний объем корпуса позволяет разместить внутри ящики 5 соответствующего размера, с фруктами или овощами и из экологически чистого материала. Ящики 5 с фруктами или овощами внутри корпуса 1 размещаются ярусами. Для установки ящиков 5 с фруктами или овощами во внутрь корпуса 1 на его поверхности имеется дверь 6. Открытие и закрытие двери 6 фиксируется защелкой-замком 7. Дверь 6 к корпусу 1 крепится посредством креплений 8. Материал двери 6 аналогичен материалу корпуса 1. Перфорированный воздуховод 4 круглого сечения, проходящий по центру внутри корпуса 1 в вертикальном направлении, в верхней части имеет переходник 9. Упомянутый переходник 9 соединяет перфорированный воздуховод с сетчатым фильтром 10. Сетчатый фильтр 10 заполнен измельченной фракцией диатомита. Сетчатый фильтр 10 другим концом связан еще с одним переходником 11. Этот переходник 11 связан с вентилем 12. Вентиль 12 связан с другим переходником 13. Этот переходник 13 позволяет подключиться к вентиляционной системе овощехранилища. В нижней части перфорированный воздуховод 4 связан с переходником 14. Этот переходник 14 позволяет соединить перфорированный воздуховод 4 с воздуховодом контейнера подобной конструкции при их возможном штабелировании.

Конструкция контейнера для хранения овощей и фруктов работает следующим образом.

Конструкцию контейнера для хранения овощей и фруктов размещают в овощехранилище. Открыв дверь внутри корпуса контейнера размещают ярусами ящики из экологически чистого материала и соответствующего размера, с фруктами или овощами. Открытие и закрытие двери фиксируется защелкой-замком. Дверь к корпусу контейнера крепится посредством креплений. Материал двери аналогичен материалу корпуса. Корпус, дно и крышка выполнены из диатомитовых панелей, которые не содержат формальдегида, вредных тяжелых металлов и обладают отличной влагостойкостью, негорючие, устойчивые к плесени, не боятся вредителей и температурных перепадов, способствуют регулированию водообмена между установленными ящиками с овощами или фруктами. Для регулирования воздушного потока внутри контейнера в вертикальном направлении предусмотрен перфорированный воздуховод, с поперечным сечением в форме круга, который проходит по центру внутри корпуса и в верхней части посредством переходника соединяется с сетчатым фильтром, который заполнен измельченной фракцией диатомита. Сетчатый фильтр другим концом связан посредством переходника с вентилем, который способен управлять поступающим из системы вентиляции овощехранилища потоком воздуха. Вентиль в свою очередь связан с другим переходником, который позволяет подключиться к вентиляционной системе овощехранилища. Воздух из вентиляционной системы овощехранилища поступает при открытом на необходимую величину вентиле на сетчатый фильтр и, пройдя через него, насыщается микрочастицами кремния борющегося с микроорганизмами, вызывающими плесень и гниль овощей и фруктов, размещенных в ящиках внутри корпуса конструкции контейнера. Далее воздух поступает в перфорированный воздуховод и из него распространяется по хранимым в ящиках овощам или фруктам. В нижней части перфорированный воздуховод так же связан переходником. Этот переходник позволяет соединить перфорированный воздуховод с воздуховодом контейнера подобной конструкции при их возможном штабелировании.

Таким образом, применение конструкции контейнера для хранения овощей и фруктов обеспечивает достаточную сохранность овощей и фруктов при длительном хранении и улучшает качество хранимой продукции путем создания оптимального режима хранения.

Изобретение относится к устройствам для транспортировки и хранения сельскохозяйственной продукции, а именно овощей и фруктов. Конструкция контейнера для хранения овощей и фруктов содержит корпус, дно, крышку, перфорированный воздуховод. Корпус, дно и крышка выполнены из диатомитовых панелей. Внутренний объем корпуса позволяет разместить внутри ящики соответствующего размера, с фруктами или овощами и из экологически чистого материала. Ящики с фруктами или овощами внутри корпуса размещаются ярусами. Для установки ящиков с фруктами или овощами во внутрь корпуса на его поверхности имеется дверь. Открытие и закрытие двери фиксируется защелкой-замком. Дверь к корпусу крепится посредством креплений. Материал двери аналогичен материалу корпуса. Перфорированный воздуховод круглого сечения, проходящий по центру внутри корпуса в вертикальном направлении, в верхней части имеет переходник. Упомянутый переходник соединяет перфорированный воздуховод с сетчатым фильтром. Сетчатый фильтр заполнен измельченной фракцией диатомита. Сетчатый фильтр другим концом связан еще с одним переходником. Этот переходник связан с вентилем. Вентиль связан с другим переходником. Этот переходник позволяет подключиться к вентиляционной системе овощехранилища. В нижней части перфорированный воздуховод связан с переходником. Этот переходник позволяет соединить перфорированный воздуховод с воздуховодом контейнера подобной конструкции при их возможном штабелировании. Техническим результатом является обеспечение сохранности овощей и фруктов при длительном хранении и улучшение качества хранимой продукции путем создания оптимального режима хранения. 2 ил.

Конструкция контейнера для хранения овощей и фруктов, содержащая корпус, дно, крышку, перфорированный воздуховод, отличающаяся тем, что корпус, дно и крышка выполнены из диатомитовых панелей, при этом внутренний объем корпуса позволяет разместить внутри ящики соответствующего размера с фруктами или овощами из экологически чистого материала, при этом ящики с фруктами или овощами внутри корпуса размещаются ярусами, при этом для установки ящиков с фруктами или овощами во внутрь корпуса на поверхности корпуса имеется дверь, при этом открытие и закрытие двери фиксируется защелкой-замком, при этом дверь к корпусу крепится посредством креплений, при этом дверь выполнена из диатомитовой панели, при этом перфорированный воздуховод круглого сечения, проходящий по центру внутри корпуса в вертикальном направлении, в верхней части имеет переходник, при этом упомянутый переходник соединяет перфорированный воздуховод с сетчатым фильтром, при этом сетчатый фильтр заполнен измельченной фракцией диатомита, при этом сетчатый фильтр другим концом связан еще с одним переходником, при этом этот переходник связан с вентилем, при этом вентиль связан с другим переходником, при этом этот переходник позволяет подключиться к вентиляционной системе овощехранилища, при этом и в нижней части перфорированный воздуховод связан с переходником, при этом этот переходник позволяет соединить перфорированный воздуховод с воздуховодом контейнера подобной конструкции при их возможном штабелировании.
