Изобретение разработано для ветеринарной отрасли. Трехкамерное устройство предназначено для создания озонированной водной дисперсии в терапевтической концентрации, что позволяет проводить лечение и профилактику кожных патологий немедикаментозными способами, а также формировать косметический эффект шерстного покрова у собак крупных и мелких пород.
Разработанное устройство дает возможность обеспечить высокую эффективность проводимых процедур за счет оригинальной конструкции процедурной камеры, позволяющей находиться животному в физиологичном положении, а также в результате создания требуемого объема генерируемого озонированного пара, надежной герметизации камеры и возможности выдержать требуемую экспозицию при проведении процедуры.
Терапевтическая целесообразность применения озонированной водной дисперсии стала известна сравнительно недавно; однако создание оптимальных условий, позволяющих комфортно для животного проводить подобные лечебно-профилактические процедуры в ветеринарной практике представляет определенные сложности. Это связано с видовыми и породными особенностями собак, спецификой их поведения, реакцией на непривычные условия нахождения и ограничение подвижности в течение продолжительного времени. Таким образом, целью создания нашего устройства было разработать конструкцию, с одной стороны, не оказывающей прямого угнетающего действия на животное, с другой - обладающей всеми необходимыми функциями для проведения немедикаментозных лечебно-профилактических и косметических процедур с использованием озонированной водной дисперсии.
Озонированная водная дисперсии представляла из себя среду, полученную барботированием воды озоно-воздушной смесью и генерированием ее в озонированный пар требуемого объема.
С целью создания озонированной водной дисперсии сначала заливали воду в камеры генерации дисперсий, затем через силиконовую трубку портативного устройства для генерирования озона (пат. №2661232) подавали озоно-воздушную смесь, что способствовало насыщению воды газом в течение определенного количества времени, после этого полученный раствор в камере генерации дисперсий, при воздействии четырех ультразвуковых туманообразователей (9) с 12 головками (мощностью 800 Вт, по 2 туманообразователя в каждой камере и с возможностью их избирательного включения) преобразовывался в конечную субстанцию – озонированную водную дисперсию. Полученная дисперсионная форма подавалась в процедурную камеру (1) через 58 отверстий за счет работы паронагнетателей (10) (по одному в каждой камере генерации), мощностью 50 кВт.
В качестве аналога данному изобретению в ветеринарной практике используется камера для проведения лечебно-профилактических процедур озонированным «холодным» туманом, для лечения кожных патологий мелких домашних животных. Данное устройство, для воздействия на пораженные участки кожи мелких домашних животных, создано для обеспечения необходимой концентрации озона, в виде дисперсной системы (смесь холодного тумана с озоном), необходимой для наступления бактерицидного эффекта в замкнутом или определенном объеме. Минусы данного устройства заключаются в том, что прибор конструкционно предназначен только для мелких пород собак или кошек, а общий его объем составляет 93 литра. Количество ультразвуковых туманообразователей меньше в два раза, что снижает эффективность выработки «холодного» тумана [1].
В гуманной медицине используют устройство для лечения пациентов с помощью газовых (воздушно-озоновых) ванн. Лечебный эффект основывается на действии озона как сильного окислителя. Дополнительно в камеру подается пар от парогенератора и регулируется температура. Такое функционирование устройства позволяет осуществить эффективное лечебное воздействие на тело пациента целиком в комфортных условиях, избежав при этом поражения дыхательных путей газообразным озоном. Минусы данного способа: конструкция достаточно массивная и не мобильна, а также не предусмотрена для использования в ветеринарной практике [2].
Еще одним аналогом в медицине является устройство для лечения озоном кожных заболеваний конечностей человека озоносодержащей газовой смесью. Недостатки данного аппарата заключаются в высокой вероятности выхода озонированного газа за пределы камеры под действием избыточного давления, создаваемого внутри камеры. Это может произойти в результате разгерметизации как собственно камеры газации, так и в месте ввода конечности в камеру газации, в данной камере также не предусмотрена фиксация пациента. К тому же терапевтический эффект оказывается только на конечность, а не на все тело [3].
Еще одним аналогом выступает устройство для озонотерапии, включающее последовательно соединенные газовой магистралью озонатор, камеру газации с входным и выходным штуцерами и деструктор, конструкция дополнительно содержит растекатель, выполненный с возможностью его размещения по периметру патологического очага и герметично соединенный с входным штуцером, установленным в камере газации. Описанный метод обладает несколькими существенными недостатками: для проведения процедуры озонотерапии необходимо заполнить всю камеру газации, что приводит к значительному увеличению времени выполнения процедуры из-за необходимости замещения озона кислородом; для обеспечения герметичности камеры и исключения выхода озона в воздух рабочей зоны, на пациента оказывается существенное давление в месте контакта с камерой, что ограничивает возможность применения в случаях с открытыми ранами, такими как ожоги; данный метод требует значительного расхода кислорода, что ставит под угрозу пожарную безопасность и, следовательно, ограничивает возможности его применения в клинической практике [4].
Технический результат достигается с помощью трехкамерного устройства для проведения лечебно-профилактических и косметических процедур собакам крупных и мелких пород с применением озонированной водной дисперсии, включающего камеру, выполненную из озоностойкого прозрачного оргстекла, на ее торцевой части расположена дверца, на дверце имеется ручка для обеспечения герметичности при закрытии; два отверстия для фиксации головы вне процедурной камеры, первое из которых расположено на высоте 21,5 см от пола камеры, второе – на высоте 40 см, справа и слева в стенках основной камеры для сообщения с камерами генерации дисперсии имеется по 58 сквозных отверстий диаметром 2,5 см, расположенных в 4 ряда, камеры генерации дисперсии имеют идентичное строение и все указанные параметры и значения для одной камеры, также относятся ко второй камере, сбоку камеры имеется призма с прямым треугольником в основании, также имеется ультразвуковой туманообразователь озонированной водной дисперсии, которая подается через сквозные отверстия в процедурную камеру с помощью паронагнетателей, мощностью 50 W, сверху камеры генерации дисперсии расположена крышка, фиксированная к основной камере двумя распашными навесами, для герметичного закрытия крышки имеются четыре металлические защелки: две по переднему углу камеры и две на боковых углах, соединение камер генерации с процедурной обеспечивается резьбовыми кронштейнами, для более надежного крепления стенок самих камер предусмотрены кронштейны между боковыми стенками и полом по 2 штуки на каждую сторону; между боковыми и передней стенками в количестве 2; между передней стенкой и полом – по 3, на боковой стенке имеется по 4 отверстия: два из них для ввода проводов электрического питания ультразвуковых туманообразователей, первое располагается на высоте 36 см от пола камеры и на расстоянии 5,5 см от переднего ребра боковой стенки; второе находится на высоте 36 см от пола, на расстоянии 8 см от заднего ребра боковой стенки; третье отверстие, диаметром 0,8 см для ввода силиконовой трубки портативного устройства для генерации озона, расположено на высоте 26 см от пола и на том же расстоянии, что и первое отверстие; четвертое отверстие диаметром 2,5 см – для фиксации паронагнетателя, расположено на высоте 26 см от пола камеры и на расстоянии 10,5 см от переднего ребра боковой стенки, на противоположной боковой стенке имеется пятое отверстие, в которое вмонтирован кран для слива фармакологического раствора..

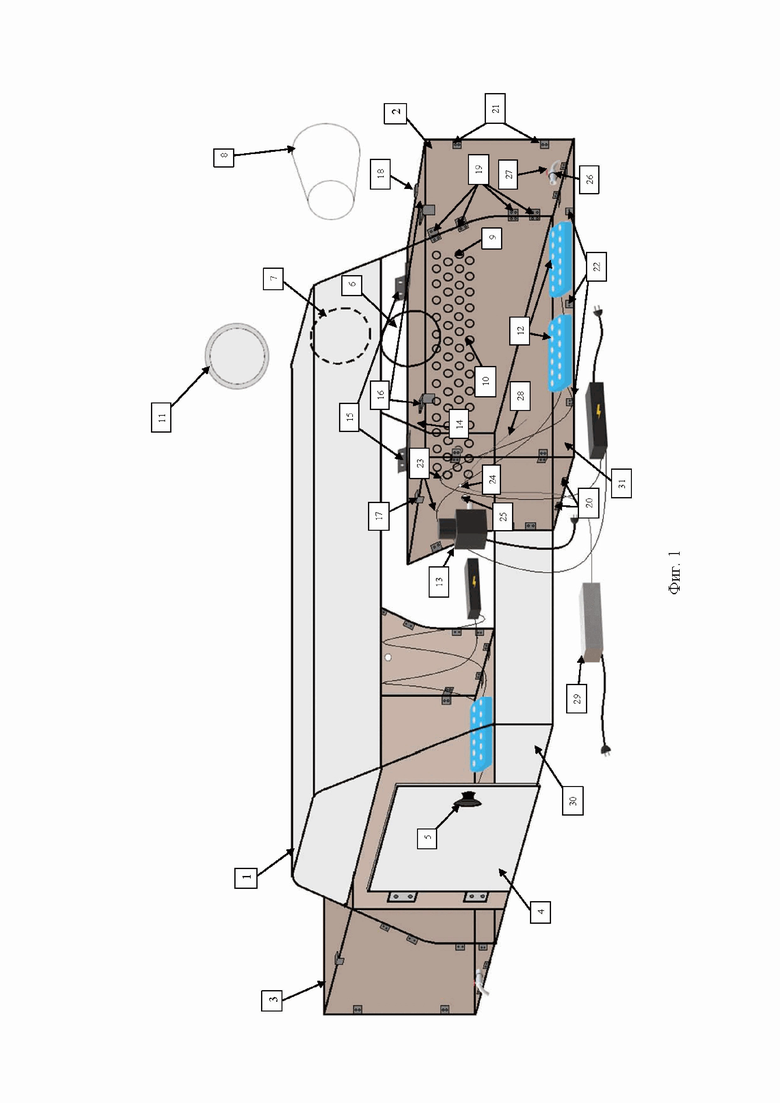

На фиг. 1 указывается строение процедурной камеры (1) и правой (2) камеры генерации дисперсии.

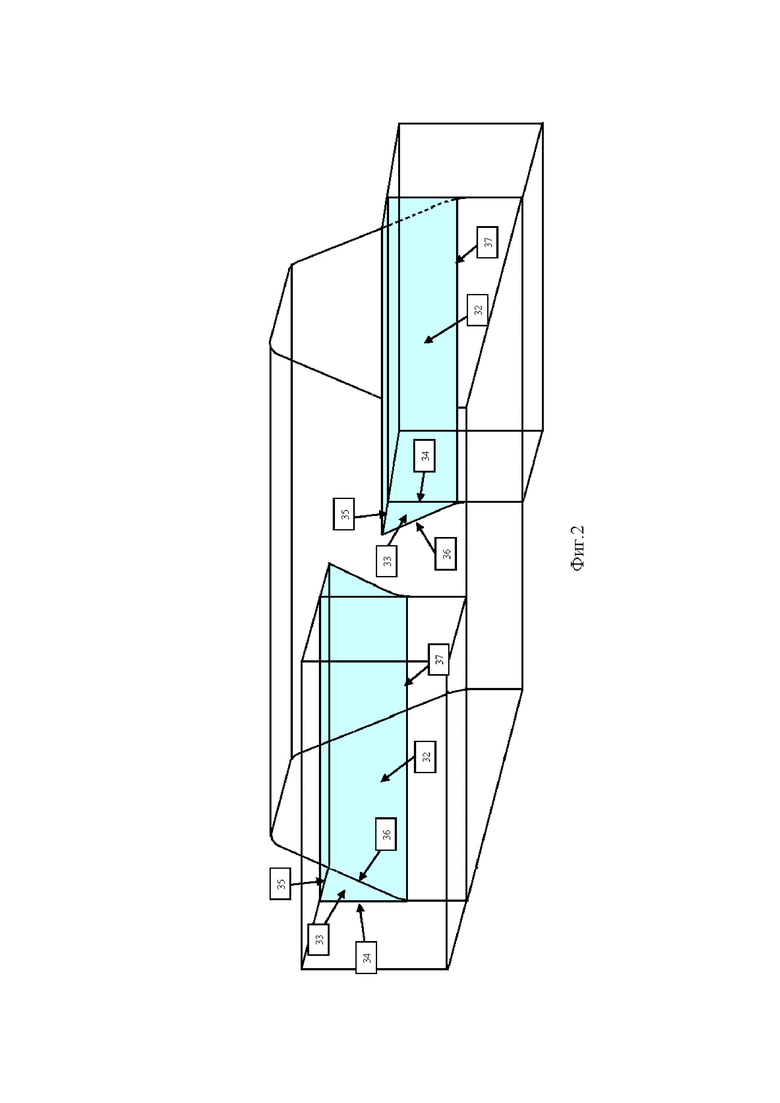

На фиг. 2 – Особенности геометрии камер генерации дисперсии (2, 3).
На фиг. 3 – Строение левой (3) камеры генерации дисперсии
Предлагаемое нами устройство (фиг. 1) состоит из трех отдельных камер, связанных между собой системой вентиляции: основная (процедурная) камера (1) объемом 374,4 л, и две боковые – камеры генерации дисперсии; (правая (2), расположенная в задней правой части относительно процедурной камеры, и левая (3) – фиг. 2, расположенная в передней левой части относительно процедурной камеры, каждая объемом по 90,234 л.
Процедурная камера (1) представляет из себя конструкцию в виде объемной прямой шестиугольной призмы; в основании камеры – прямоугольник размером 130×60 см. По длинной стороне основания прямоугольника перпендикулярно вверх отходят стенки высотой 20 см, от которых продолжаются торцевые части призмы, имеющие форму трапеции, боковые стороны трапеции при этом равны 45 см, верхнее основание 24 см. По короткой стороне основания прямоугольника вверх отходят стенки, замыкающие контур, сформированный длинными сторонами призмы. Основная камера выполнена из озоностойкого прозрачного оргстекла, толщиной 9 мм. На ее торцевой части расположена дверца (4), размером 39,2 см×29,2 см и толщиной 1 см, для введения животного в камеру; на дверце имеется ручка (5) для обеспечения герметичности при закрытии; два отверстия (6, 7) для фиксации головы вне процедурной камеры, каждое диаметром 16 см, первое из которых (6) расположено на высоте 21,5 см от пола камеры (30), второе (7) – на высоте 40 см, что позволяет проводить процедуры как на крупных так и на мелких породах собак; при выполнении лечебно-профилактических и косметических манипуляций одно из нефункционирующих отверстий закрывается крышкой (8) диаметром 16 см; справа и слева в стенках основной камеры для сообщения с камерами генерации дисперсии, имеется по 58 сквозных отверстий (9, 10) диаметром 2,5 см, расположенных в 4 ряда (по 15 отверстий в I и III рядах, по 14 отверстий во II и IV рядах). Для более надежной фиксации животного применяется защитный ветеринарный воротник (11), регулируемый под определенные размеры шеи и головы животного. Процедурная камера предназначена для непосредственного проведения лечебных и профилактических процедур, соблюдения времени экспозиции с целью достижения фармакологического эффекта.
Камеры генерации дисперсии (2, 3) имеют идентичное строение и все указанные параметры и значения для одной камеры (2), также относятся ко второй камере (3). Обе камеры генерации дисперсии (2, 3) имеют форму параллелепипеда размерами 81 см×20 см×41 см; сбоку параллелепипеда имеется дополнительная фигура (фиг.2) – призма (32) с прямым треугольником (33) в основании (из-за особенностей устройства основной камеры). Параметры призмы (32): стороны треугольника имеют катет АС (34) – 21 см, катет ВС (35) – 28 см, гипотенуза АВ (36) – 22 см, высота призмы (37) – 81 см. Камеры (2, 3) состоят из озоностойкого прозрачного оргстекла толщиной 4 мм и служат как резервуары для барботирования воды озоно-воздушной смесью и накопления образуемой ультразвуковыми туманообразователями (12) озонированной водной дисперсии, которая подается через сквозные отверстия в процедурную камеру с помощью паронагнетателей, мощностью 50 W (13). Сверху камеры генерации дисперсии расположена крышка (14), фиксированная к основной камере двумя распашными навесами (15). Для герметичного закрытия крышки (14) имеются четыре металлические защелки: две по переднему углу камеры (16) и две на боковых углах (17, 18). Соединение камер генерации (2, 3) с процедурной обеспечивается резьбовыми кронштейнами (19): по 4 штуки на угол между процедурной камерой (1) и камерой генерации дисперсии (2, 3). Для более надежного крепления стенок самих камер (2, 3) предусмотрены кронштейны (20) между боковыми стенками и полом по 2 штуки на каждую сторону; между боковыми и передней стенками (21) в количестве 2; между передней стенкой и полом (22) – по 3 детали. На одной из боковых стенок имеется по 4 отверстия (23, 24, 25): два из них (23) для ввода проводов электрического питания ультразвуковых туманообразователей (12), диаметр отверстий 0, 8 см, первое располагается на высоте 36 см от пола камеры и на расстоянии 5,5 см от переднего ребра боковой стенки; второе находится на высоте 36 см от пола, на расстоянии 8 см от заднего ребра боковой стенки; третье отверстие (24), диаметром 0,8 см для ввода силиконовой трубки (28) портативного устройства (29) для генерации озона (пат. №2661232), расположено на высоте 26 см от пола и на том же расстоянии, что и первое отверстие; четвертое отверстие (25) диаметром 2,5 см – для фиксации паронагнетателя (13), расположено на высоте 26 см от пола камеры (31) и на расстоянии 10,5 см от переднего ребра боковой стенки. На противоположной боковой стенке имеется пятое отверстие (26), в которое вмонтирован кран (27) для слива фармакологического раствора.
Схема работы, предлагаемой нами конструкции: поместив животное в процедурную камеру, ему фиксируют голову в отверстии диаметром 16 см (6, 7) и одевают защитный воротник (11). Далее в камеры генерации дисперсии (II, III) наливается вода, покрывая ультразвуковые туманообразователи (12) c 12 головками на 5-30 миллиметров. В течение необходимого времени в камеры подается озоно-воздушная смесь из портативного устройства (29) для генерирования озона (пат. №2661232), при последующем барботировании воды озоно-воздушной смесью образуется озонированный водный раствор. При включении туманообразователей (12) полученный раствор преобразуется в озонированную водную дисперсию. Для интенсификации введения дисперсии в процедурную камеру (1) через сквозные отверстия (9, 10), запускаются паронагнетатели (13).
Устройство для проведения лечебно-профилактических и косметических процедур озонированной водной дисперсией отличается следующим:
• Позволяет проводить многоступенчатые немедикаментозные лечебно-профилактические и косметические процедуры для собак как мелких, так и крупных пород в замкнутом объеме процедурной камеры;
• Оригинальная конструкция процедурной камеры обеспечивает физиологичное положение животного, не ограничивая его движений, а регулируемая генерация озонированной водной дисперсии ускоряет наполнение процедурной камеры активным веществом, что позволяет регулировать время выполнения процедуры, тем самым не оказывается прямое угнетающее действия на животное;
• Благодаря защите органов дыхания, процедура не вызывает раздражение слизистых оболочек носовой полости и значительно снижает стрессовое состояние животного;
• Геометрия камер и размеры дверцы без труда позволяют проводить санитарную обработку и дезинфекцию после процедуры; трехкамерное устройство предрасположено к транспортировке, достаточно устойчиво к механическим и физическим воздействиям, просто в использовании;
• Данное изобретение изготовлено из химически стойких материалов, что позволяет продлить срок его эксплуатации;
Используемая литература:
1. Патент РФ №2812384/ 30.01.2024 «Камера для проведения лечебно-профилактических процедур озонированным «холодным» туманом, для лечения кожных патологий мелких домашних животных» // В.А. Беляев, Н.А. Гвоздецкий, Е.Ю. Рагулина, А.И. Дуденко, О.Э. Французов, Ю.В. Еремеева.
2. https://rusneb.ru/catalog/000224_000128_0000081070_20090310_U1_RU/
3. https://www.freepatent.ru/patents/2148983
4. https://findpatent.ru/patent/225/2252004.html.
название | год | авторы | номер документа |
---|---|---|---|
Камера для проведения лечебно-профилактических процедур озонированным "холодным" туманом для лечения кожных патологий мелких домашних животных | 2023 |
|
RU2812384C1 |
СПОСОБ ПОДАВЛЕНИЯ КОРОНАВИРУСА АТИПИЧНОЙ ПНЕВМОНИИ | 2003 |
|
RU2266757C2 |
КЕДРОВАЯ ФИТОПАРОВАЯ МИНИ-САУНА | 2007 |
|
RU2358709C2 |
СПОСОБ САНАЦИИ БРЮШНОЙ ПОЛОСТИ ПРИ РАЗЛИТОМ ПЕРИТОНИТЕ | 2009 |
|
RU2388505C1 |
КЕДРОВАЯ АЭРОЗОЛЬНАЯ ПАНТОЛЕЧЕБНИЦА | 2007 |
|
RU2347552C1 |
ФИЗИОТЕРАПЕВТИЧЕСКАЯ САУНА | 2004 |
|
RU2277897C1 |
Способ лечения дизосмии, вызванной коронавирусной инфекцией | 2021 |
|
RU2791808C2 |
Кедровая фитопаровая мини-сауна | 2017 |
|
RU2638676C1 |
СПОСОБ ВОЗДЕЙСТВИЯ НА ОРГАНИЗМ ОЗОНИРОВАННЫМ ВОДНО-ГРЯЗЕВЫМ СОСТАВОМ С ИОНИЗИРОВАННЫМ СЕРЕБРОМ И УСТРОЙСТВО ДЛЯ ЕГО ВЫПОЛНЕНИЯ | 2009 |
|
RU2405529C2 |
ИНГАЛЯТОРИЙ ДЛЯ ПРОВЕДЕНИЯ ГРУППОВЫХ РАДОНОВЫХ ПРОЦЕДУР | 2004 |
|
RU2269329C1 |
Изобретение относится к ветеринарной отрасли и предназначено для создания озонированной водной дисперсии в терапевтической концентрации. Трехкамерное устройство для проведения лечебно-профилактических и косметических процедур собакам крупных и мелких пород с применением озонированной водной дисперсии включает камеру, выполненную из озоностойкого прозрачного оргстекла. На торцевой части камеры расположена дверца, на которой имеется ручка для обеспечения герметичности при закрытии, два отверстия для фиксации головы вне процедурной камеры, первое из которых расположено на высоте 21,5 см от пола камеры, второе – на высоте 40 см. Справа и слева в стенках основной камеры для сообщения с камерами генерации дисперсии имеется по 58 сквозных отверстий диаметром 2,5 см, расположенных в 4 ряда. Камеры генерации дисперсии имеют идентичное строение, и все указанные параметры и значения для одной камеры также относятся ко второй камере. Сбоку камеры имеется призма с прямым треугольником в основании, также имеется ультразвуковой туманообразователь озонированной водной дисперсии, которая подается через сквозные отверстия в процедурную камеру с помощью паронагнетателей мощностью 50 W. Сверху камеры генерации дисперсии расположена крышка, фиксированная к основной камере двумя распашными навесами. Для герметичного закрытия крышки имеются четыре металлические защелки: две по переднему углу камеры и две на боковых углах. Соединение камер генерации с процедурной обеспечивается резьбовыми кронштейнами, а для более надежного крепления стенок самих камер предусмотрены кронштейны между боковыми стенками и полом по 2 штуки на каждую сторону; между боковыми и передней стенками в количестве 2; между передней стенкой и полом – по 3. На боковой стенке камеры генерации имеется по 4 отверстия: два из них для ввода проводов электрического питания ультразвуковых туманообразователей. Первое отверстие располагается на высоте 36 см от пола камеры и на расстоянии 5,5 см от переднего ребра боковой стенки, второе находится на высоте 36 см от пола, на расстоянии 8 см от заднего ребра боковой стенки, третье отверстие диаметром 0,8 см для ввода силиконовой трубки портативного устройства для генерации озона расположено на высоте 26 см от пола и на том же расстоянии, что и первое отверстие, четвертое отверстие диаметром 2,5 см – для фиксации паронагнетателя, расположено на высоте 26 см от пола камеры и на расстоянии 10,5 см от переднего ребра боковой стенки, а на противоположной боковой стенке имеется пятое отверстие, в которое вмонтирован кран для слива фармакологического раствора. Изобретение позволяет проводить лечение и профилактику кожных патологий немедикаментозными способами, а также формировать косметический эффект шерстного покрова у собак крупных и мелких пород. 3 ил.
Трехкамерное устройство для проведения лечебно-профилактических и косметических процедур собакам крупных и мелких пород с применением озонированной водной дисперсии, включающее камеру, выполненную из озоностойкого прозрачного оргстекла, на ее торцевой части расположена дверца, на дверце имеется ручка для обеспечения герметичности при закрытии; два отверстия для фиксации головы вне процедурной камеры, первое из которых расположено на высоте 21,5 см от пола камеры, второе – на высоте 40 см, справа и слева в стенках основной камеры для сообщения с камерами генерации дисперсии имеется по 58 сквозных отверстий диаметром 2,5 см, расположенных в 4 ряда, камеры генерации дисперсии имеют идентичное строение, и все указанные параметры и значения для одной камеры также относятся ко второй камере, сбоку камеры имеется призма с прямым треугольником в основании, также имеется ультразвуковой туманообразователь озонированной водной дисперсии, которая подается через сквозные отверстия в процедурную камеру с помощью паронагнетателей мощностью 50 W, сверху камеры генерации дисперсии расположена крышка, фиксированная к основной камере двумя распашными навесами, для герметичного закрытия крышки имеются четыре металлические защелки: две по переднему углу камеры и две на боковых углах, соединение камер генерации с процедурной обеспечивается резьбовыми кронштейнами, для более надежного крепления стенок самих камер предусмотрены кронштейны между боковыми стенками и полом по 2 штуки на каждую сторону; между боковыми и передней стенками в количестве 2; между передней стенкой и полом – по 3, на боковой стенке имеется по 4 отверстия: два из них для ввода проводов электрического питания ультразвуковых туманообразователей, первое располагается на высоте 36 см от пола камеры и на расстоянии 5,5 см от переднего ребра боковой стенки; второе находится на высоте 36 см от пола, на расстоянии 8 см от заднего ребра боковой стенки; третье отверстие, диаметром 0,8 см для ввода силиконовой трубки портативного устройства для генерации озона, расположено на высоте 26 см от пола и на том же расстоянии, что и первое отверстие; четвертое отверстие диаметром 2,5 см – для фиксации паронагнетателя, расположено на высоте 26 см от пола камеры и на расстоянии 10,5 см от переднего ребра боковой стенки, на противоположной боковой стенке имеется пятое отверстие, в которое вмонтирован кран для слива фармакологического раствора.
